Windows™ XP/2000/VISTA/7

Installation der OM-EL-WIN-USB-Konfigurationssoftware

BEGINNEN SIE HIER

Anmerkung: Die Screenshots auf der ersten Seite dieses Handbuchs wurden

unter Windows™ 7 erstellt. Wenn Sie die Installation unter Windows™ Vista,
XP oder 2000 durchführen, können die Bildschirme leicht abweichen, der
Inhalt bleibt jedoch gleich. Zum Installieren der Software müssen Sie auf dem
Computer über Administratorberechtigungen verfügen.

OM-EL-USB-Series

3

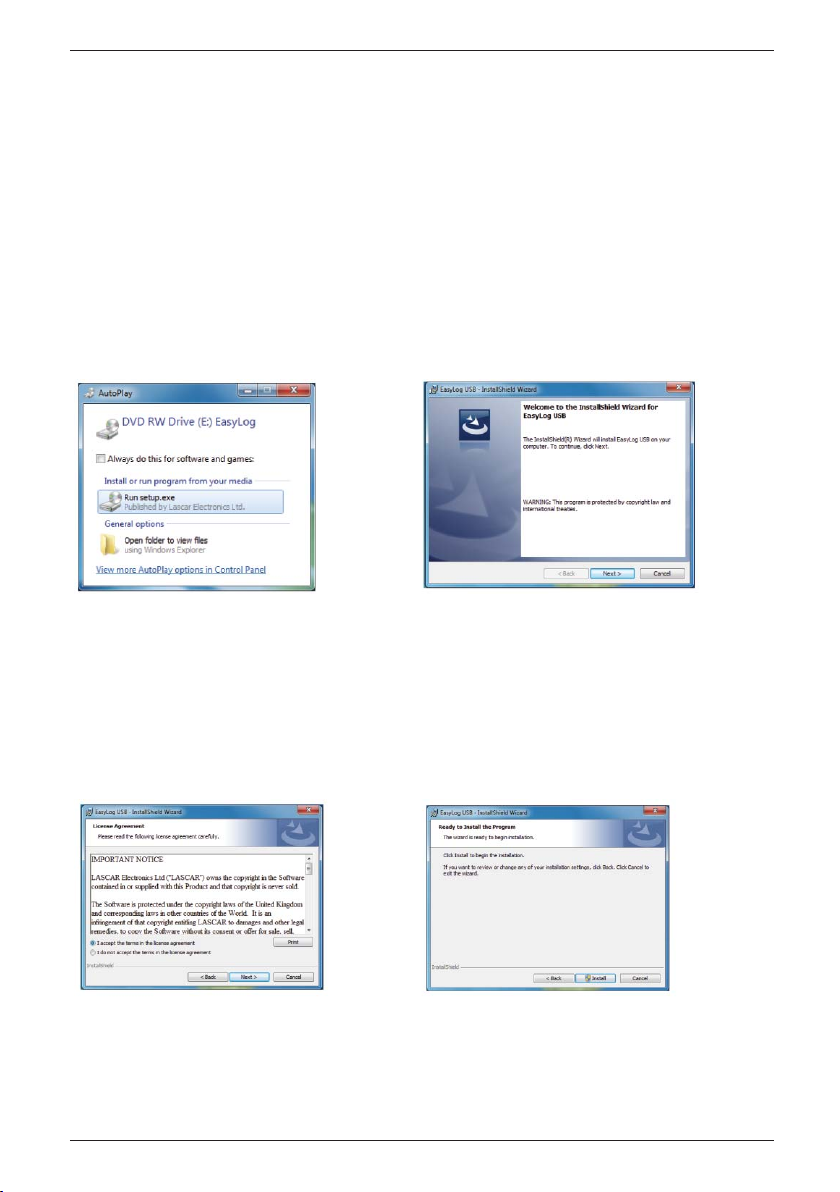

1. Legen Sie die CD der OM-EL­WIN-USB-Konfigurationssoftware
in das CD-Laufwerk Ihres
Computers ein. Wenn die CD
nicht automatisch geladen wird,
navigieren Sie zu der CD und
doppelklicken Sie auf „Setup“

2.Klicken Sie auf „Weiter“

3. Lesen Sie „IMPORTANT NOTICE“
(Wichtiger Hinweis), markieren Sie
„Ich stimme zu“ und klicken Sie
auf „Weiter“.

4. Klicken Sie auf „Installieren“.

OM-EL-USB-Series

4

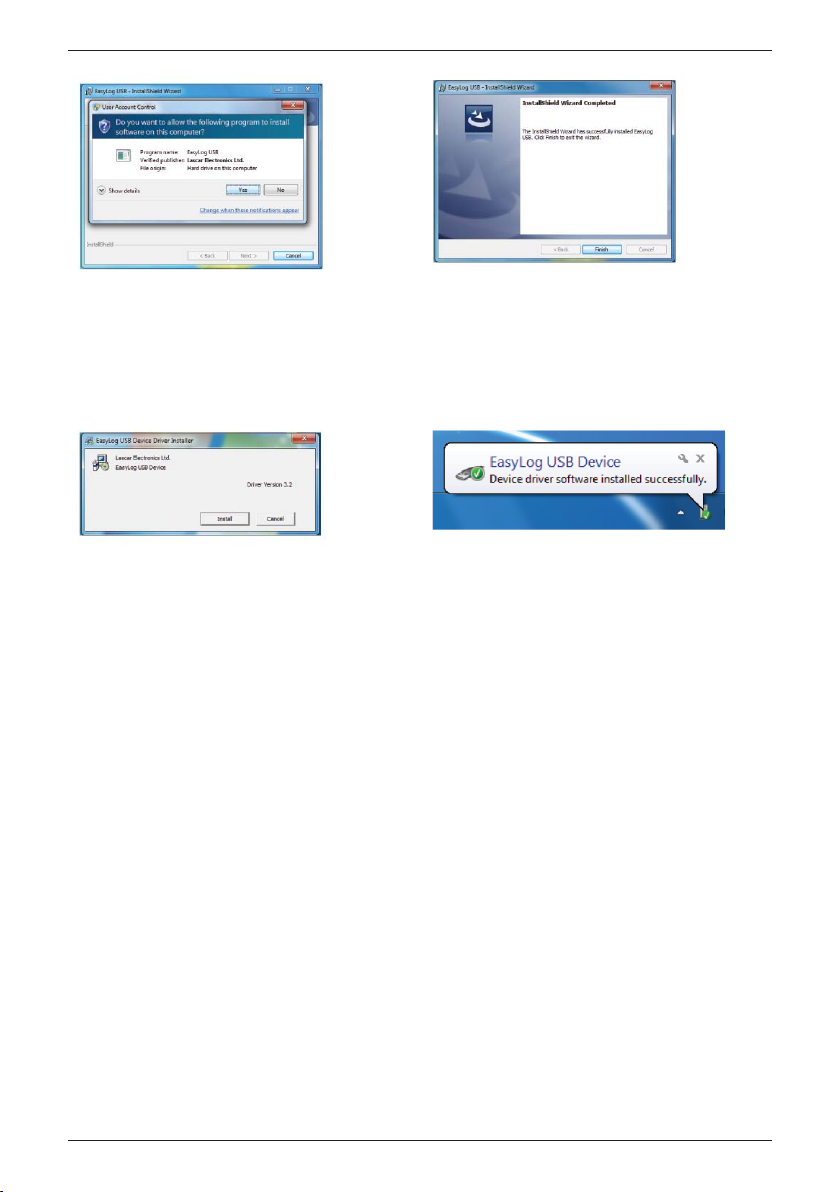

5. Klicken Sie auf „Ja“. 6. Klicken Sie auf „Fertig stellen“

7. Klicken Sie auf „Installieren”

8. Sie haben die für Ihren OM-EL­USB-Datenlogger erforderliche
Software erfolgreich installiert. Jetzt
wird ein Symbol „EasyLog USB“ auf
Ihrem Desktop angelegt.

BEDIENUNGSANLEITUNG

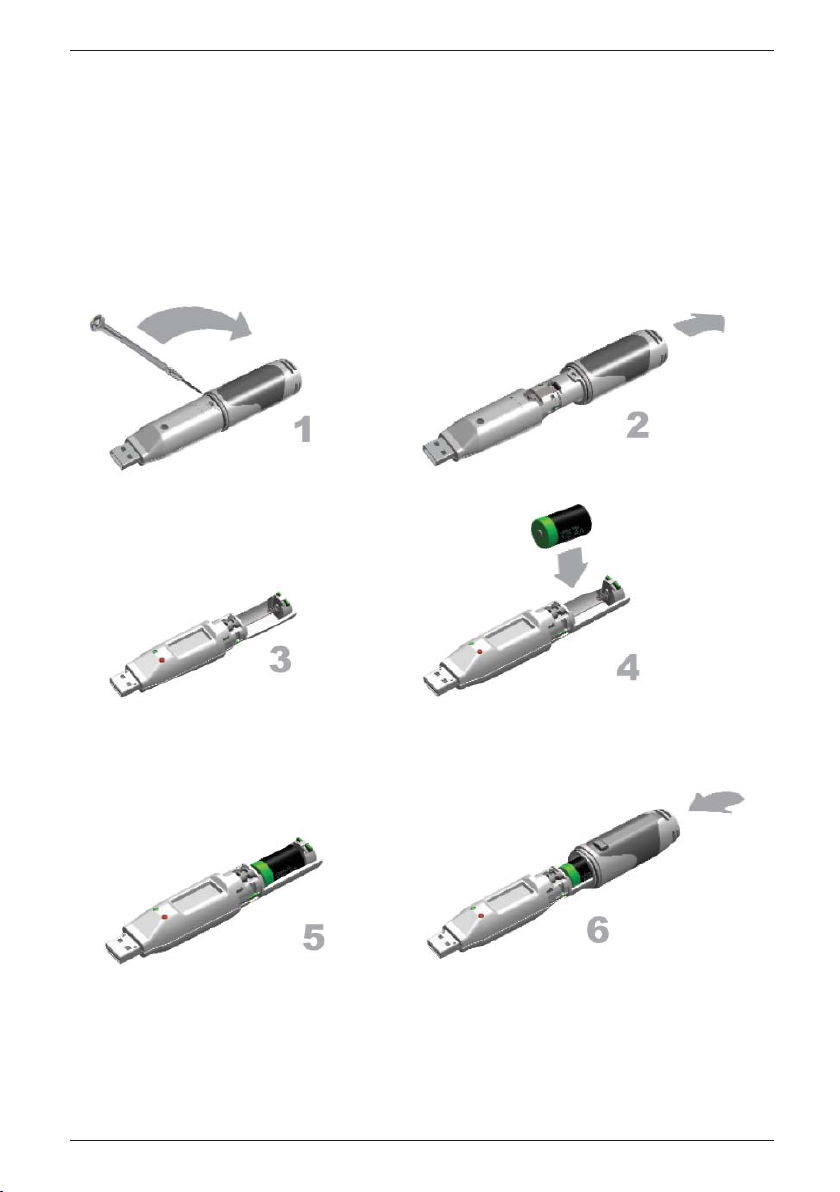

EINLEGEN DER BATTERIE

(OM-EL-USB-2-LCD, OM-EL-USB-2-LCD-PLUS, OM-EL-USB-TC-LCD)

Vor dem Verwenden des Datenloggers müssen Sie die mitgelieferte 3,6 V­Batterie der Größe 1/2 AA wie folgt einlegen. Ersatzbatterien können über
www.omega.de bezogen werden, Modellnummer OM-EL-BATT.

OM-EL-USB-Series

5

OM-EL-USB-2-LCD, OM-EL-USB-2-LCD-PLUS

Grün, dreimaliges Blinken – Speicher ist voll, kein Alarm im Kanal.

Grün, zweimaliges Blinken – Verzögerter Start.

Grün, einmaliges Blinken – Speicherung, kein Alarm.

Rot, dreimaliges Blinken – Speicher ist voll, kein Alarm im Kanal.

Rot, zweimaliges Blinken – Speicherung, oberer Alarmgrenzwert des Kanals

erreicht.

Rot, einmaliges Blinken – Speicherung, unterer Alarmgrenzwert des Kanals

erreicht.

OM-EL-USB-Series

6

Rote/grüne LED

Rote/grüne LED

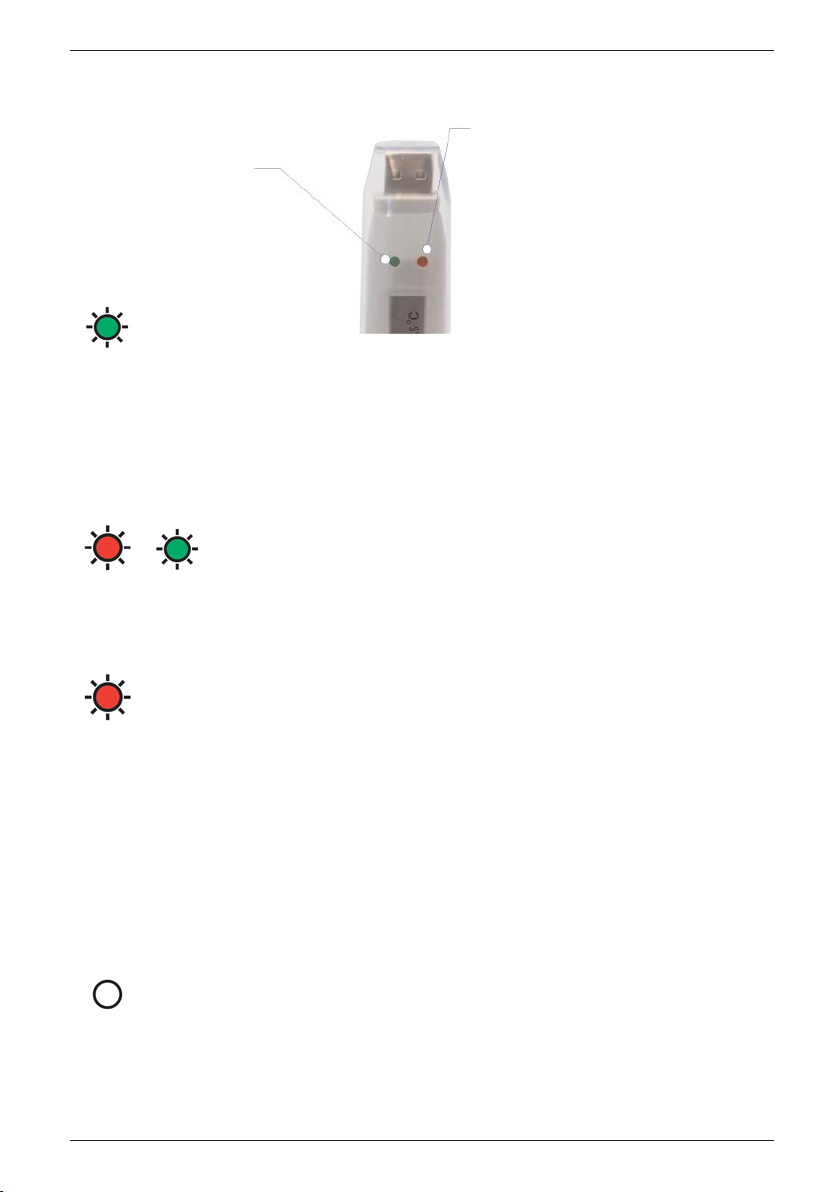

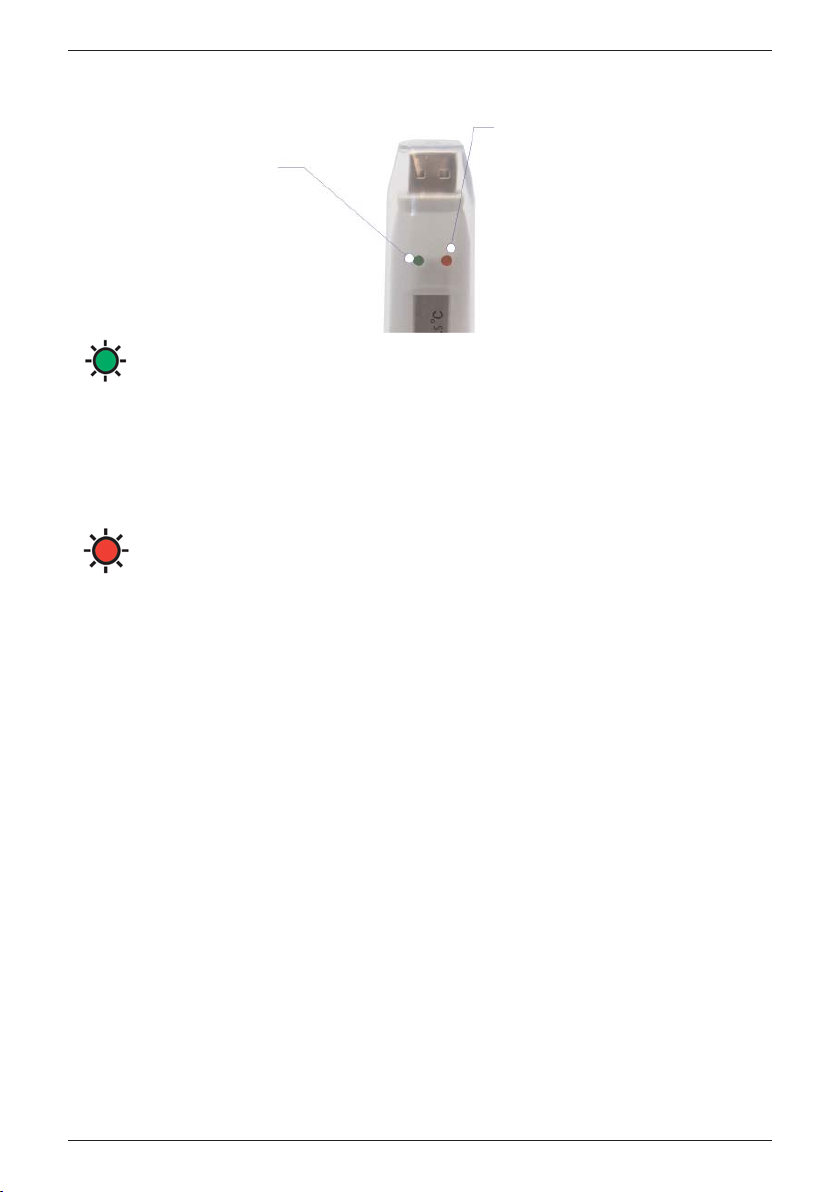

OM-EL-USB-TC-LCD

Grün, zweimaliges Blinken – alle 20 Sekunden: Speicher ist voll, kein Alarm.

Grün, einmaliges Blinken

– alle 30 Sekunden: Verzögerter Start.

– alle 20 Sekunden: Niedrige Batteriespannung, Speicherung, kein Alarm.

– alle 10 Sekunden: Speicherung, kein Alarm.

Rot/grün, einmaliges Blinken
– alle 20 Sekunden: Speicher des Datenloggers voll, letzter Wert ist außerhalb

der Alarmgrenzwerte.

Rot, zweimaliges Blinken

– alle 10 Sekunden: Speicherung, oberer Alarmgrenzwert erreicht.

– alle 20 Sekunden: Speicherung, oberer Alarmgrenzwert erreicht, niedrige

Batteriespannung.

Rot, einmaliges Blinken

– alle 10 Sekunden: Speicherung, unterer Alarmgrenzwert erreicht.

– alle 20 Sekunden: Speicherung, unterer Alarmgrenzwert erreicht, niedrige

Batteriespannung.

Keine LED blinkt – Die LEDs sind während der Konfiguration deaktiviert, um
die Batterie zu schonen und so die Speicherzeit zu verlängern oder
Datenlogger angehalten oder Batterie leer.

OM-EL-USB-Series

7

Grüne LED

Rote LED

LCD-ANZEIGE

OM-EL-USB-2-LCD, OM-EL-USB-2-LCD-PLUS

Die OM-EL-USB-2-LCD verfügen über eine LCD mit hohem Kontrast und zwei
zweifarbige LEDs. Die LCD zeigt den letzten gespeicherten Messwert, den
höchsten und den niedrigsten Wert und zusätzliche Informationen zum Status
des Datenloggers an (siehe Tabelle).

OM-EL-USB-TC-LCD

Die OM-EL-USB-TC-LCD verfügen über eine LCD mit hohem Kontrast und
zwei LEDs. Die LCD zeigt den letzten gespeicherten Messwert, den höchsten
und den niedrigsten Wert und zusätzliche Informationen zum Status des
Datenloggers an (siehe Tabelle).

OM-EL-USB-Series

8

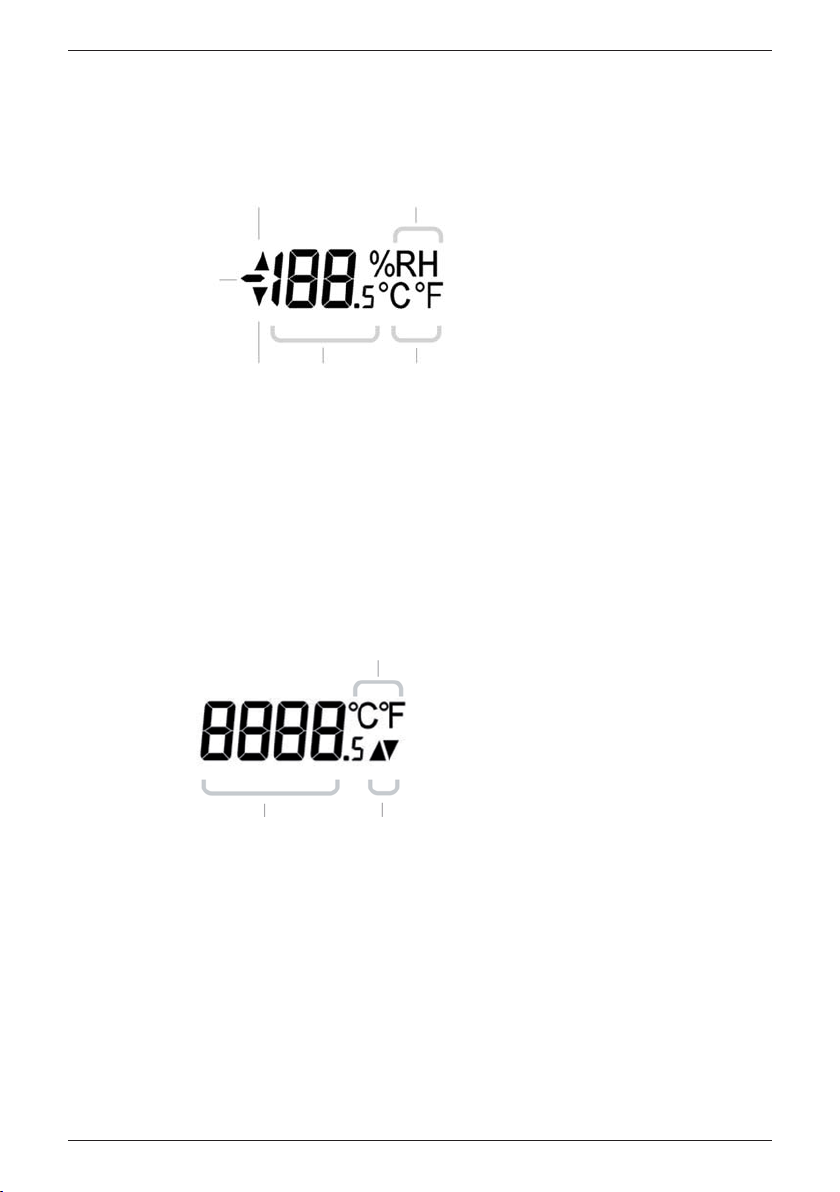

Symbol für den höchsten

erfassten Wert

Symbol für den niedrigsten

erfassten Wert

Relative Feuchte

Temperatureinheit

Minuszeichen

Messwert

Symbol für die
Temperatureinheit

Symbol für den
höchsten/niedrigsten
erfassten Wert

Messwert

Display Datenlogger-Status Erklärung

Verzögerter Start Wird angezeigt, wenn der Datenlogger

für den Start zu einem bestimmten
Zeitpunkt eingerichtet ist. *

Zum Starten drücken Wird angezeigt, wenn die Speicherung

zum Starten durch Knopfdruck
eingerichtet ist.

Speichervorgang Wird angezeigt, wenn der Datenlogger

mit ausgeschaltetem LCD arbeitet. Das
Display schaltet sich nach drei
Sekunden wieder aus.

Angehalten Wenn der Datenlogger nicht zum

Speichern eingerichtet ist und der
Knopf gedrückt wird, werden drei
Sekunden lang drei Balken angezeigt.

* Wenn der Datenlogger auf „LCD off“ (LCD aus) oder „LCD on for 30

seconds“ (LCD 30 Sekunden lang an) eingestellt ist, wird der Status nur
nach dem Drücken des Knopfes angezeigt. Ansonsten bleibt das Display
ausgeschaltet.

OM-EL-USB-Series

9

LCD-MODUS

LCD Mode (LCD-Modus) Verhalten der LCD beim Drücken des

Knopfes

LCD always on (LCD immer an) Die LCD wechselt bei Knopfdruck

(siehe Diagramm)

LCD on for 30 seconds Beim ersten Knopfdruck wird die LCD
(LCD 30 Sekunden lang an) eingeschaltet und zeigt die zuletzt

gespeicherte Temperatur an. Durch
erneutes Drücken des Knopfes
wechselt die LCD (siehe Diagramm).
Wenn der Knopf 30 Sekunden lang
nicht gedrückt wird, wird die LCD
ausgeschaltet und der Datenlogger
beginnt die Display-Reihenfolge von
vorne.

LCD off (LCD aus) „Log“ (Speichern) zeigt an, dass der

Datenlogger in Betrieb ist. In diesem
Modus werden keine Daten angezeigt.

OM-EL-USB-Series

10

BEDIENUNG DER DATENLOGGER MIT DEM KNOPF

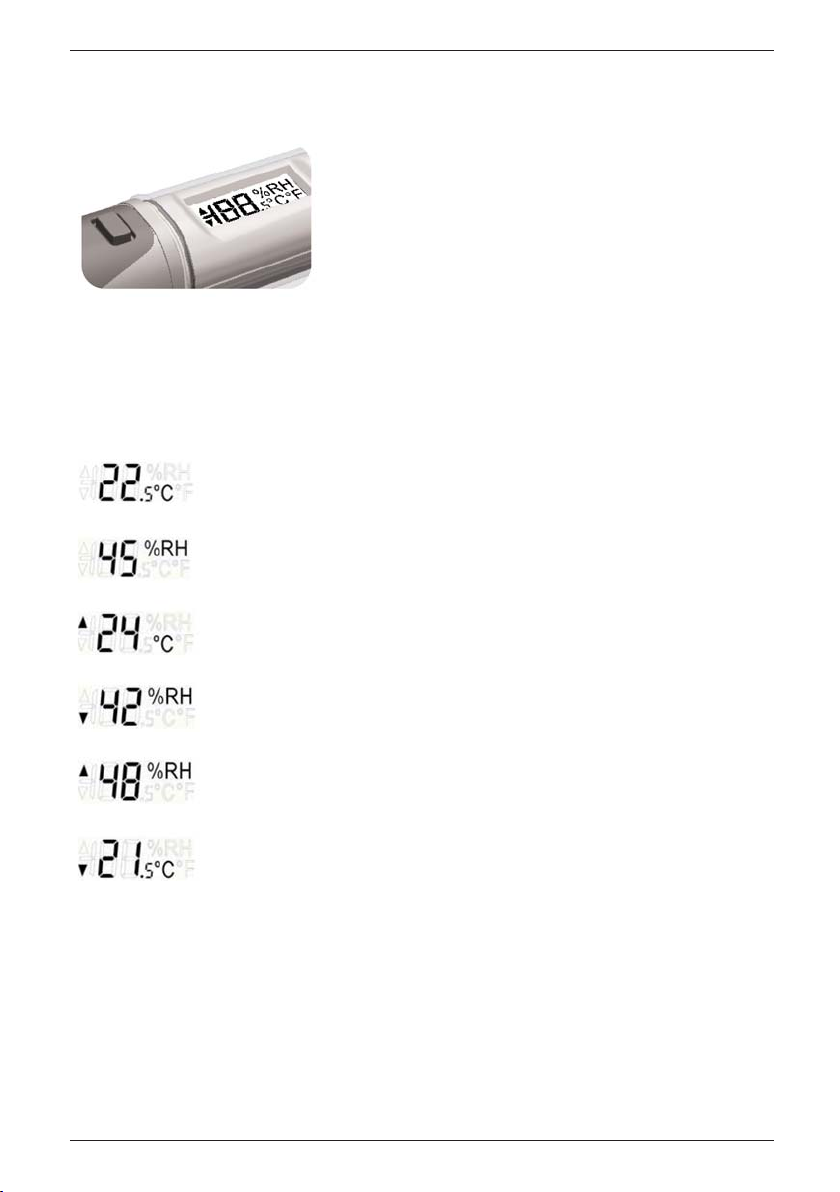

OM-EL-USB-2-LCD, OM-EL-USB-2-LCD-PLUS

Der Knopf hat 2 Funktionen.

• Starten des Datenloggers im Modus „push to start“ (zum Starten drücken)

• Einschalten des Displays und Wechsel zwischen den verfügbaren Display­Modi (siehe folgende Tabelle)

Display Modus

Letzte gespeicherte Temperaturmessung

Letzte gespeicherte Feuchtemessung

Höchste gespeicherte Temperaturmessung

Niedrigste gespeicherte Feuchtemessung

Höchste gespeicherte Feuchtemessung

Niedrigste gespeicherte Temperaturmessung

OM-EL-USB-Series

11

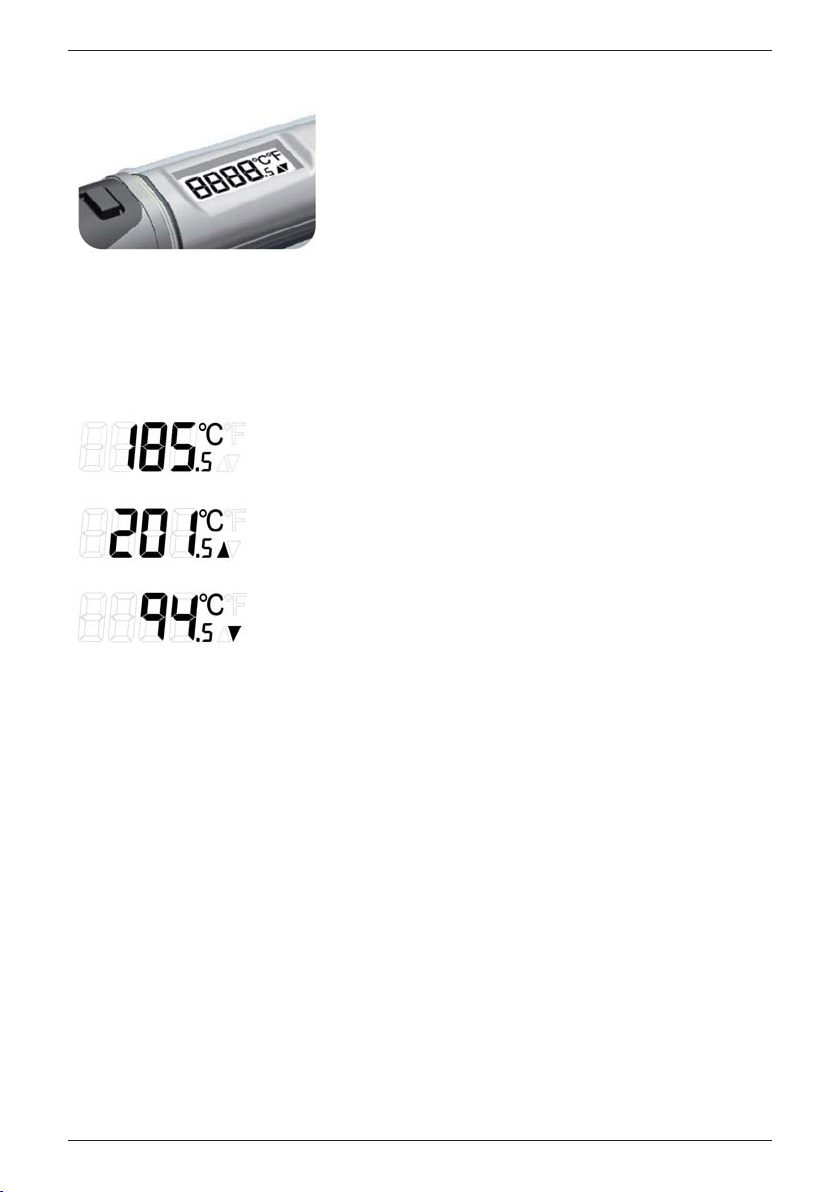

OM-EL-USB-TC-LCD

Der Knopf hat 2 Funktionen.

• Starten des Datenloggers im Modus „push to start“ (zum Starten drücken)

• Einschalten des Displays und Wechsel zwischen den verfügbaren Display­Modi (siehe folgende Tabelle)

Display Modus

Letzte gespeicherte Temperaturmessung

Höchste gespeicherte Temperaturmessung

Niedrigste gespeicherte Temperaturmessung

OM-EL-USB-Series
