Handbuch

OM-EL-USB-Series

Konfigurationssoftware unter

Windows™ 98/2000/XP

für Datenlogger

OM-EL-USB-1
OM-EL-USB-2
OM-EL-USB-3
OM-EL-USB-4

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: [phone], Fax: [phone]
Gebührenfrei: 0800 8266342
E-Mail: [email protected]

Deutschland,
Österreich,
Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: [phone], Fax: [phone]
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]

USA

Windows™ 98/2000/XP

INSTALLATION DER OM-EL-WIN-USB-KONFIGURATIONSSOFTWARE

BEGINNEN SIE HIER

Anmerkung: Die Abbildungen in dieser Anleitung wurde unter Windows™ XP erstellt.

Wenn Sie die Installation unter Windows™ 98 oder 2000 durchführen,
können die Anzeigen leicht von den gezeigten abweichen, der Inhalt
bleibt jedoch gleich.

OM-EL-USB-Series

3

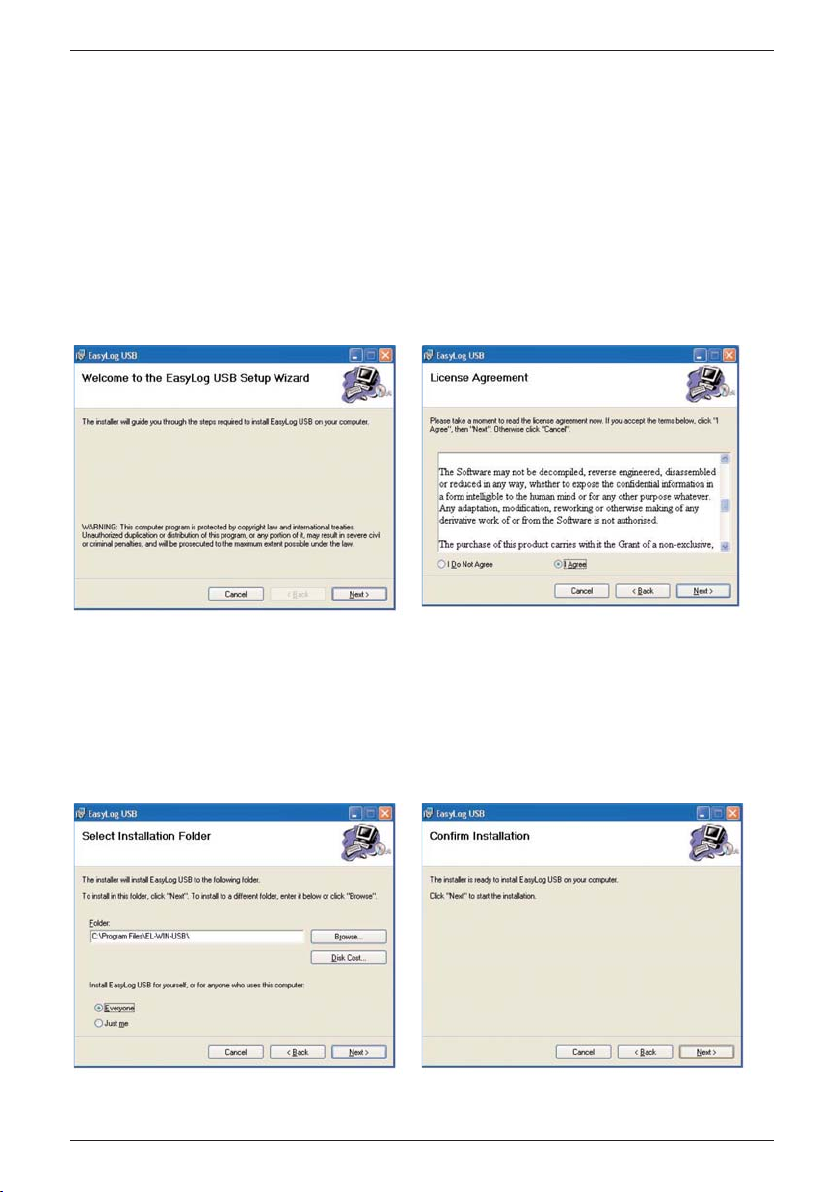

1. Legen Sie die CD der OM-EL-WIN­USB-Konfigurationssoftware in das CD­Laufwerk Ihres Computers ein.
Sollte die CD nicht automatisch starten,
klicken Sie auf „Start“ und
„Ausführen...“.
Geben Sie „D:\autorun.exe“ ein und
klicken Sie auf „OK“.

2. Lesen Sie „IMPORTANT NOTICE“
(Wichtiger Hinweis), markieren Sie
„I Agree“ (Ich stimme zu) und
klicken Sie auf „Next“ (Weiter).

3. Klicken Sie auf „Next“ (Weiter). 4. Klicken Sie auf „Next“ (Weiter), um mit
der Installation zu beginnen.

Für ältere Windows-Systeme

Wenn Sie die Installation auf einem älteren System durchführen, wird möglicherweise
der „Windows Installer“ Ihres Systems auf die auf der CD der OM-EL-WIN-USB­Konfigurationssoftware vorhandene Version aktualisiert. Nach der Installation fordert
das Installationsprogramm den Benutzer dann zu einem System-Neustart auf.
Anmerkung: Der Großteil der täglich verwendeten Computer dürfte bereits über das
notwendige Installationsprogramm verfügen.

OM-EL-USB-Series

4

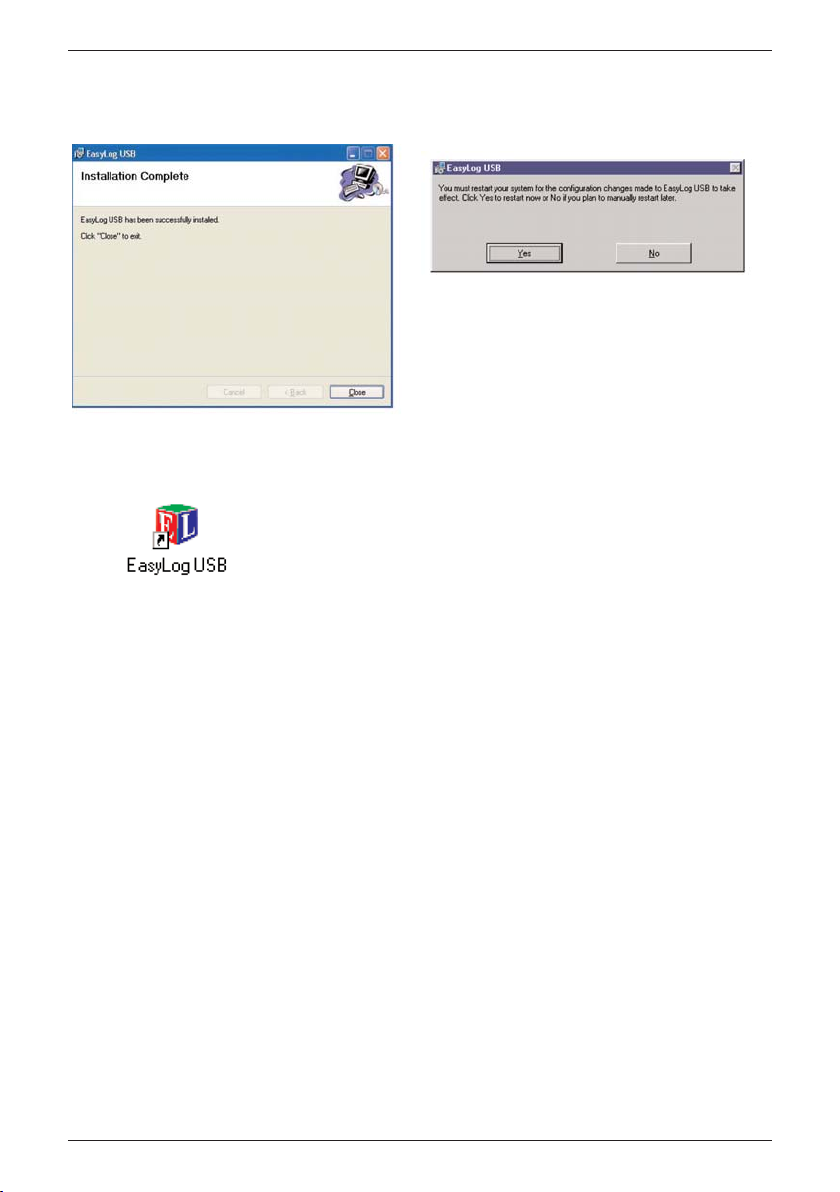

Anmerkung: Bis zum Abschluss der Installation wird ein Fortschrittsbalken angezeigt.

5. Klicken Sie auf „Close“ (Schließen).
Jetzt wird ein Symbol auf Ihrem
Desktop angelegt.

6. Sie haben die Installation der OM-EL­WIN-USB-Konfigurationssoftware
erfolgreich abgeschlossen. Nun müssen
Sie die USB-Hardwaretreiber
installieren. Bitte lesen Sie bei dem
Abschnitt für Ihre Windows-Version
weiter:

A. Windows™ XP

Gehen Sie zu Seite 5.

B. Windows™ 98

Gehen Sie zu Seite 7.

C. Windows™ 2000

Gehen Sie zu Seite 9.

OM-EL-USB-Series

5

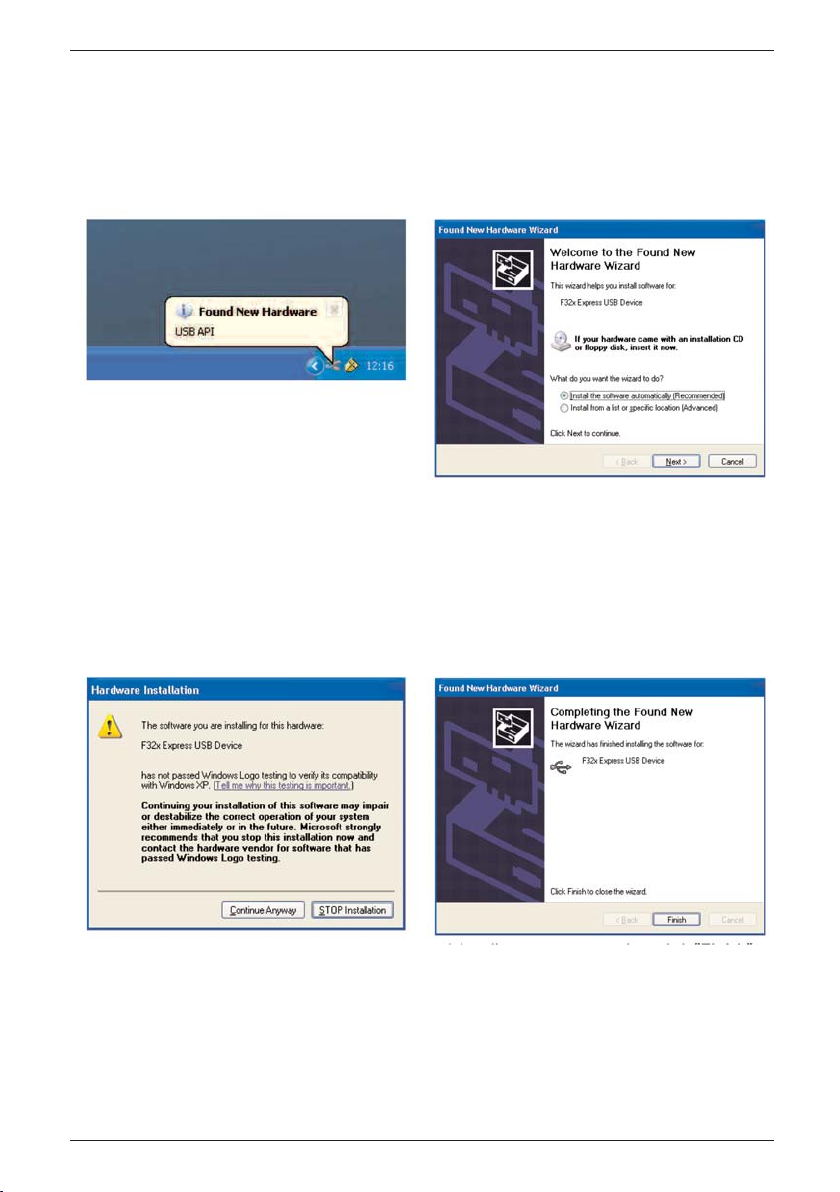

A. Windows™ XP – USB-Treiberinstallation

Anmerkung: Stellen Sie sicher, dass sich die CD mit der OM-EL-WIN-USB-

Konfigurationssoftware während des gesamten Installationsvorgangs im
CD-Laufwerk befindet.

1. Stecken Sie den OM-EL-USB­Datenlogger in den USB-Anschluss
Ihres Computers ein. Jetzt sollten
automatisch die folgenden Anzeigen
erscheinen. Während der Installation
bezeichnet XP den OM-EL-USB­Datenlogger als „USB API“ und „F32x
Express USB-Gerät“.

2. Stellen Sie sicher, dass sich die CD im
CD-Laufwerk befindet. Wählen Sie
„Software automatisch installieren
(Empfohlen)“ und klicken Sie auf
„Weiter“. Anmerkung: In einem
eingeblendeten Fenster werden die auf
Ihren Computer kopierten Dateien
angezeigt.

3. Wenn dieses Fenster erscheint, klicken
Sie auf „Trotzdem fortfahren“.
Anmerkung: Dies ist eine Funktion von
Windows™ XP. Die Auswahl von
„Trotzdem fortfahren“ hat keinerlei
negative Auswirkungen auf Ihren
Computer.

4. Die Installation ist jetzt abgeschlossen.
Klicken Sie auf „Fertig stellen“.

OM-EL-USB-Series

6

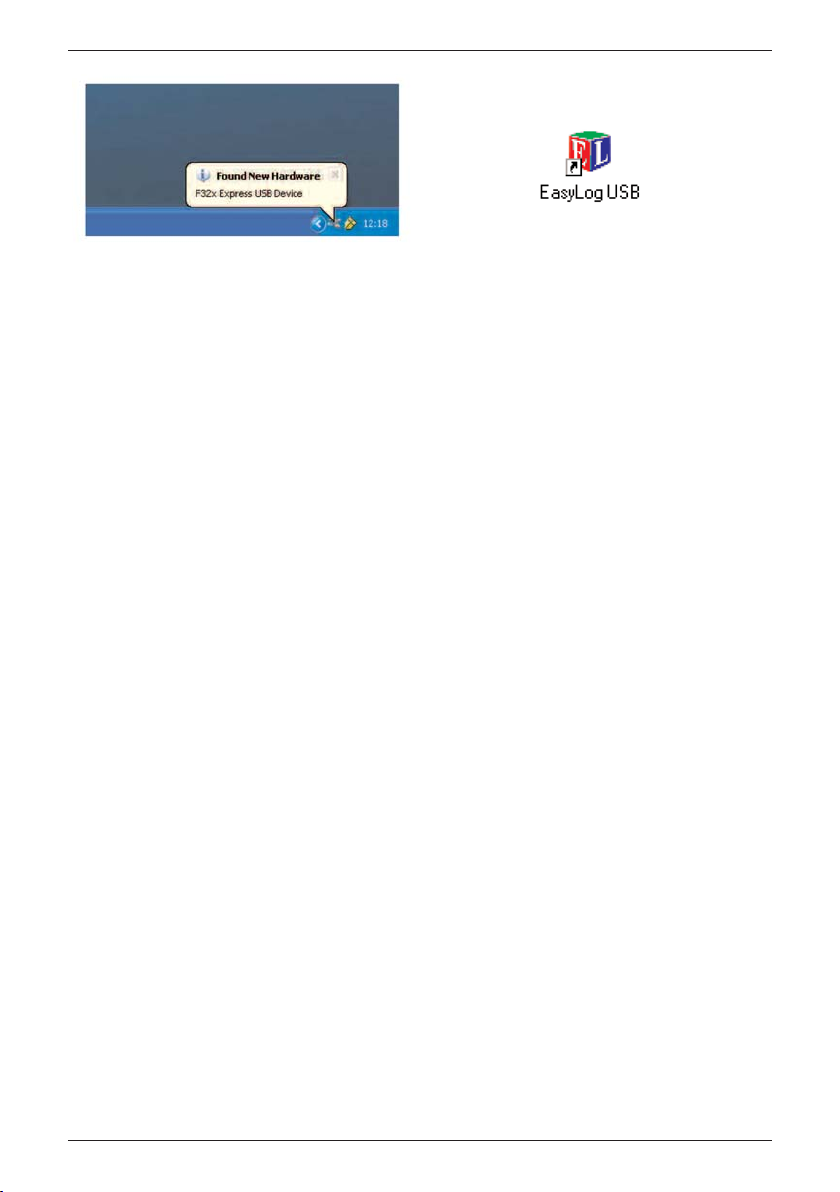

5. Das Fenster wird geschlossen und
folgende Meldung wird angezeigt.

6. Sie können Ihren OM-EL-USB­Datenlogger jetzt verwenden, indem Sie
auf das Symbol auf Ihrem Desktop
klicken.

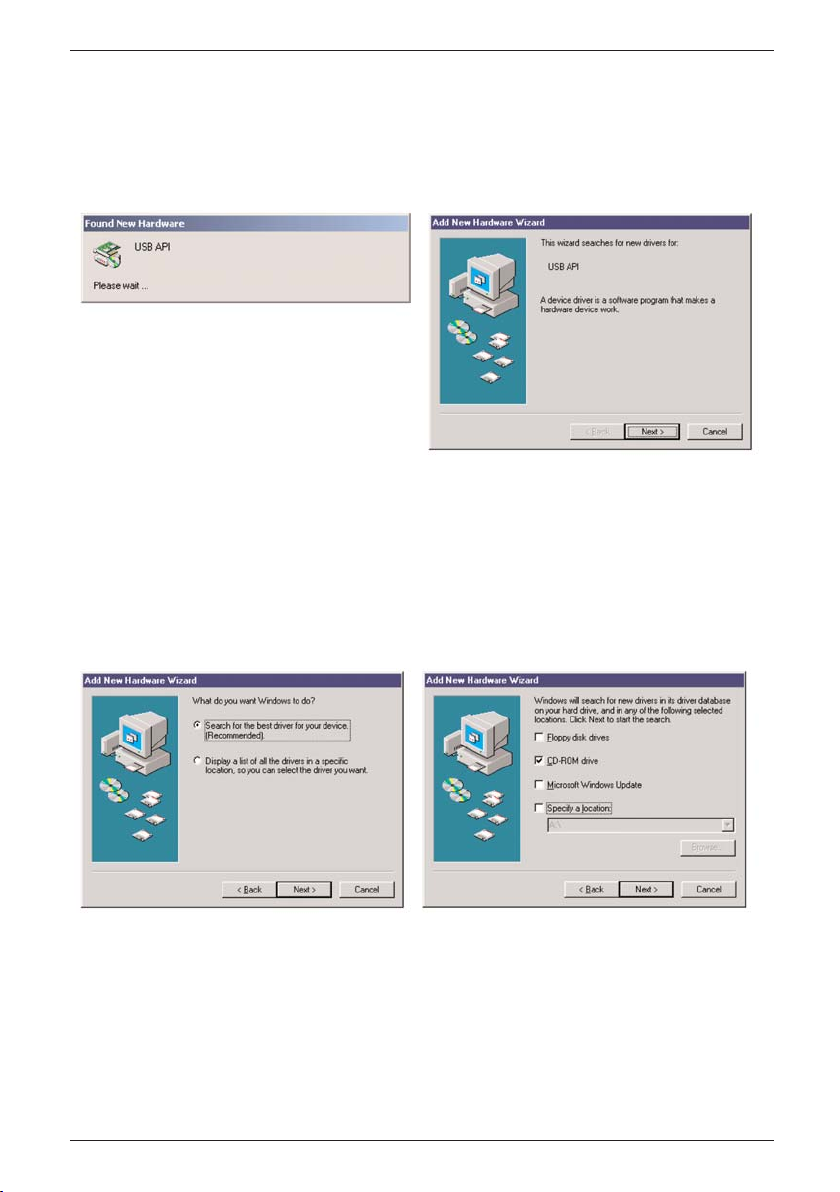

B. Windows™ 98 – USB-Treiberinstallation

Anmerkung: Stellen Sie sicher, dass sich die CD mit der OM-EL-WIN-USB-

Konfigurationssoftware während des gesamten Installationsvorgangs im
CD-Laufwerk befindet.

OM-EL-USB-Series

7

2. Klicken Sie auf „Weiter“

3. Wählen Sie „Treiber für das Gerät
selbst auswählen (Empfohlen)“ und
klicken Sie auf „Weiter“.

4. Wählen Sie nur „CD-ROM-Laufwerk“
und klicken Sie auf „Weiter“.

1. Stecken Sie den OM-EL-USB­Datenlogger in den USB-Anschluss
Ihres Computers ein. Jetzt sollten
automatisch die folgenden Anzeigen
erscheinen. Windows™ 98 bezeichnet
den OM-EL-USB-Datenlogger in den
ersten Bildschirmen bei der Installation
als „USB API“.

OM-EL-USB-Series

8

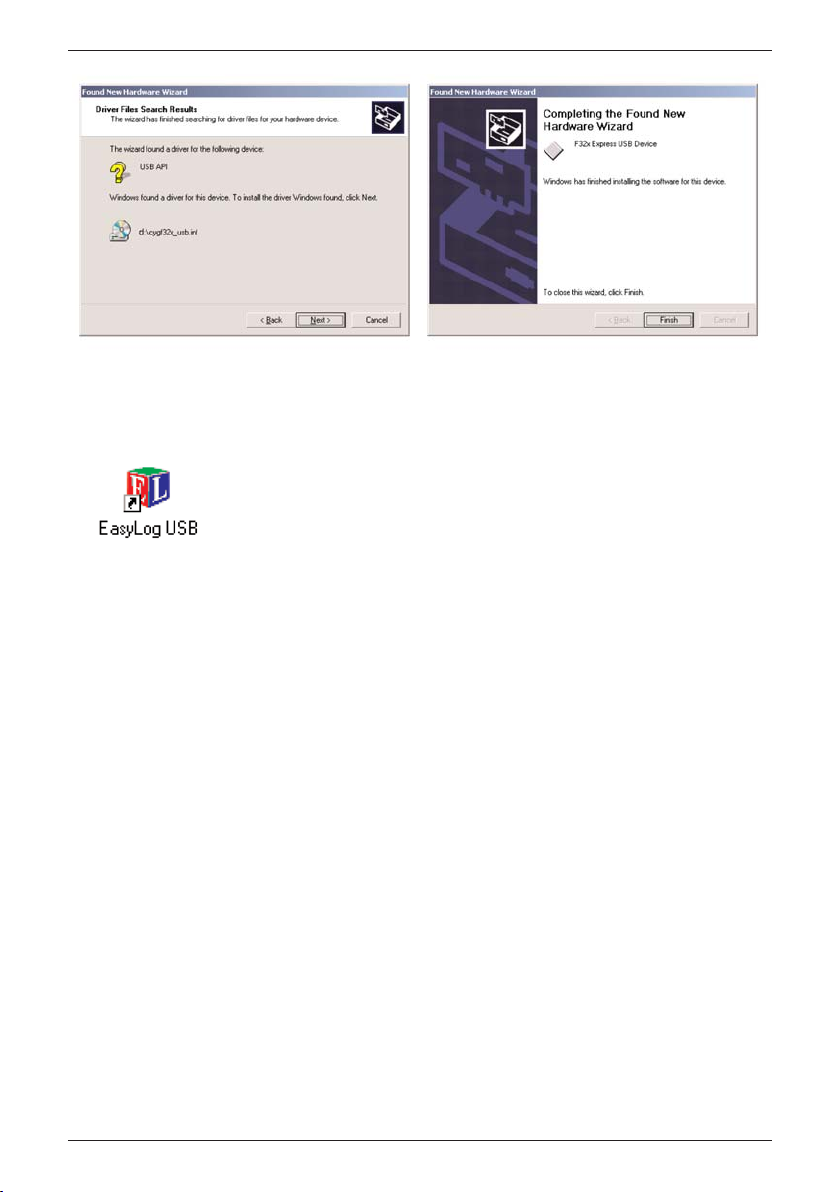

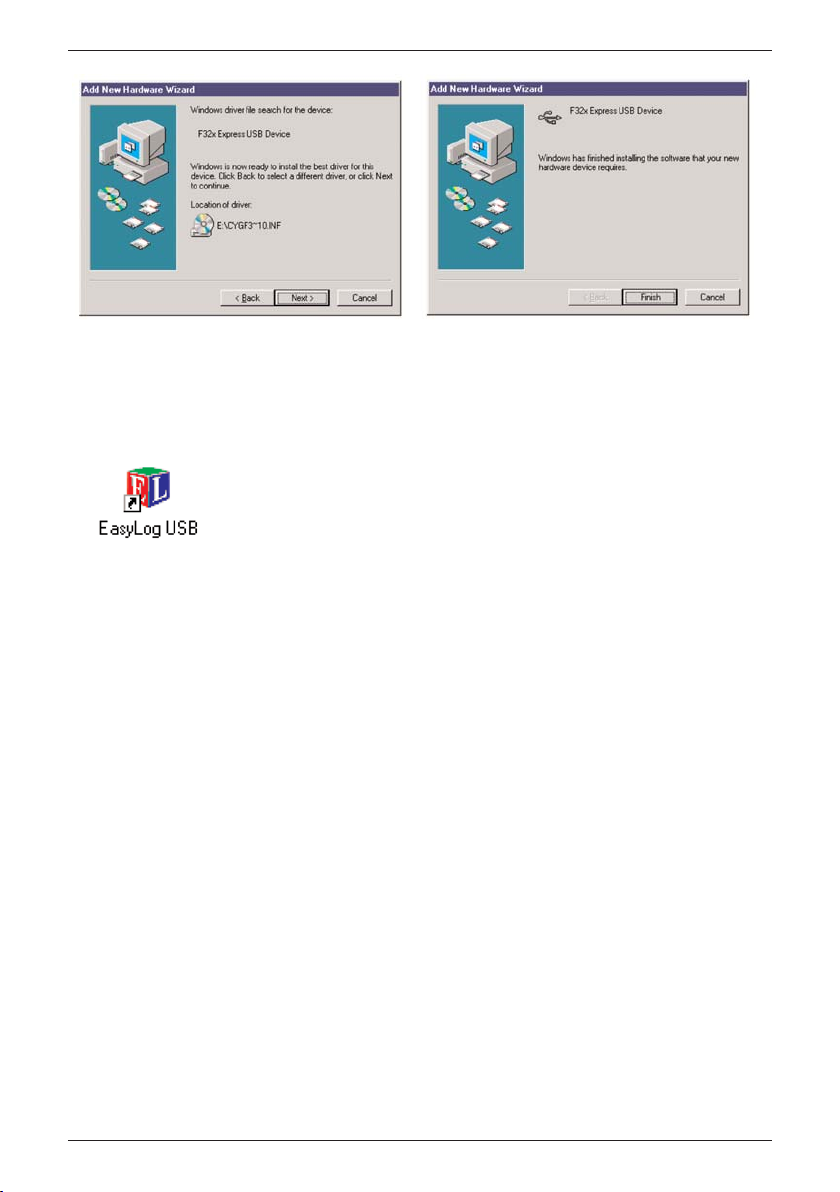

5. Windows™ 98 bezeichnet den OM-EL­USB-Datenlogger jetzt für den Rest der
Installation als „F32x Express USB­Gerät“. Klicken Sie auf „Weiter“.

7. Sie können Ihren OM-EL-USB-Datenlogger jetzt verwenden, indem Sie auf das
Symbol auf Ihrem Desktop klicken.

6. Die Installation ist jetzt abgeschlossen.
Klicken Sie auf „Fertig stellen“.

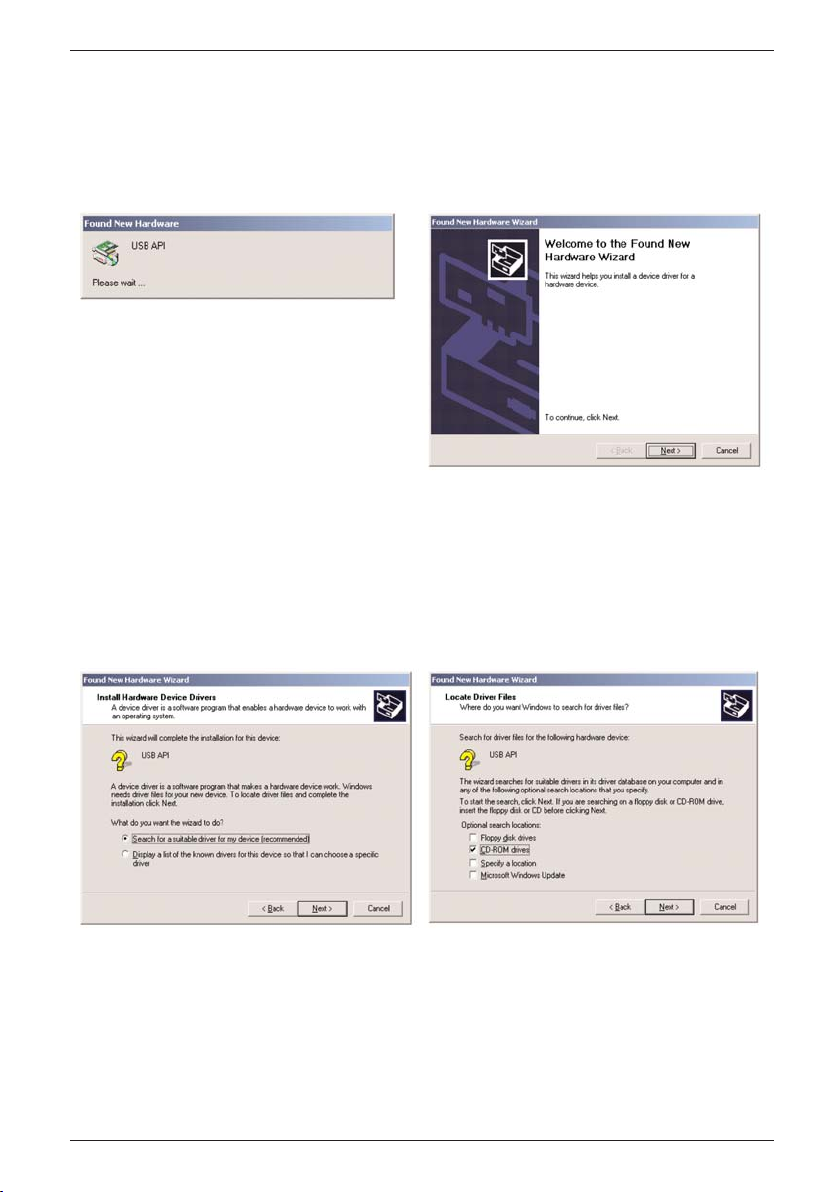

C. Windows™ 2000 – USB-Treiberinstallation

Anmerkung: Stellen Sie sicher, dass sich die CD mit der OM-EL-WIN-USB-

Konfigurationssoftware während des gesamten Installationsvorgangs im
CD-Laufwerk befindet.

OM-EL-USB-Series

9

2. Klicken Sie auf „Weiter“

3. Wählen Sie „Treiber für das Gerät
selbst auswählen (Empfohlen)“ und
klicken Sie auf „Weiter“.

4. Wählen Sie nur „CD-ROM-Laufwerk“
und klicken Sie auf „Weiter“.

1. Stecken Sie den OM-EL-USB­Datenloger in den USB-Anschluss Ihres
Computers. Jetzt sollten automatisch
die folgenden Anzeigen erscheinen.
Windows™ 2000 bezeichnet den OM­EL-USB-Datenlogger in den ersten
Bildschirmen bei der Installation als
„USB API“.

OM-EL-USB-Series

10

5. Klicken Sie auf „Weiter“

7. Sie können Ihren OM-EL-USB-Datenlogger jetzt verwenden, indem Sie auf das
Symbol auf Ihrem Desktop klicken.

6. Windows™ 2000 bezeichnet den OM­EL-USB-Datenlogger jetzt für den Rest
der Installation als „F32x Express USB­Gerät“. Klicken Sie auf „Fertig stellen“.

BEDIENUNGSANLEITUNG

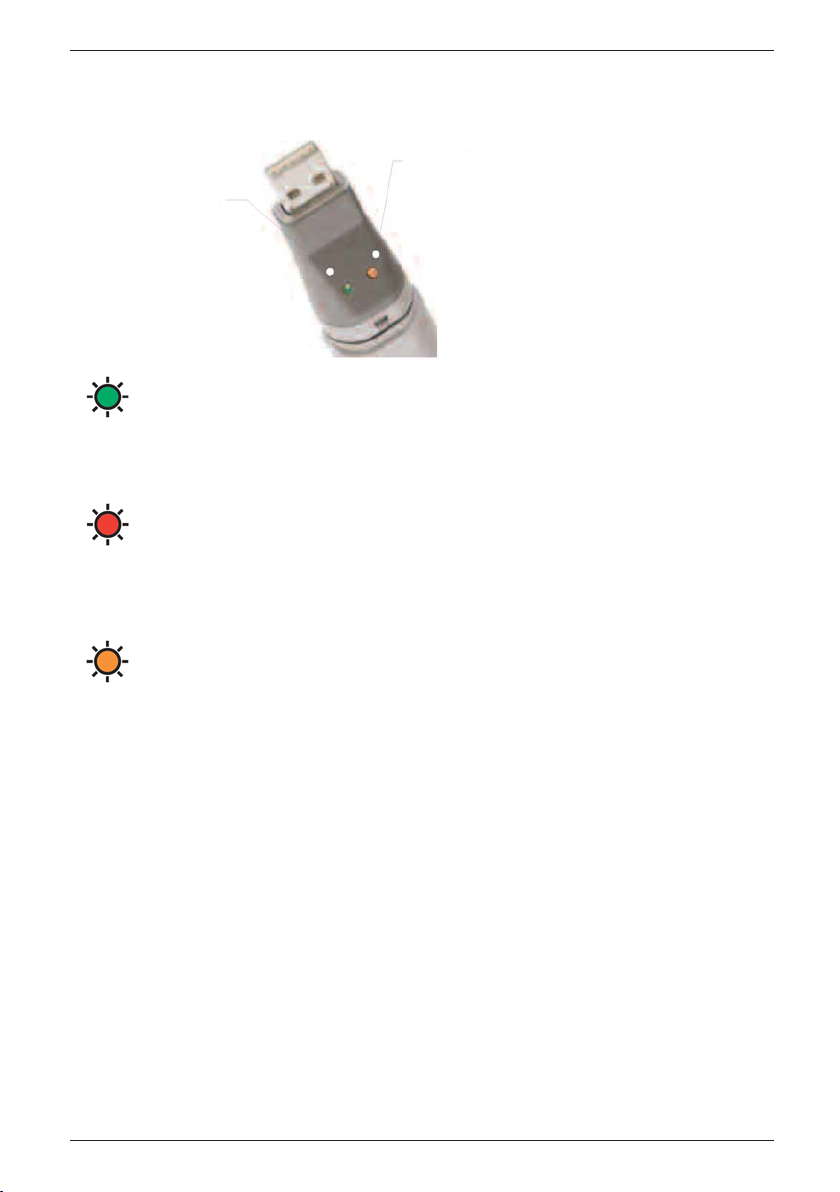

OM-EL-USB-1

Grün

Zweimaliges Blinken - Der Datenlogger ist eingerichtet.

Einmaliges Blinken - Speicherung, kein Alarm.

Rot

Zweimaliges Blinken - Oberer Alarmgrenzwert erreicht.

Einmaliges Blinken - Unterer Alarmgrenzwert erreicht.

Orange

Zweimaliges/einmaliges Blinken - Speicher voll.

Blinken aller 60 Sekunden - Batteriespannung zu niedrig.

OM-EL-USB-Series

11

Rote/grüne LED

Orange LED

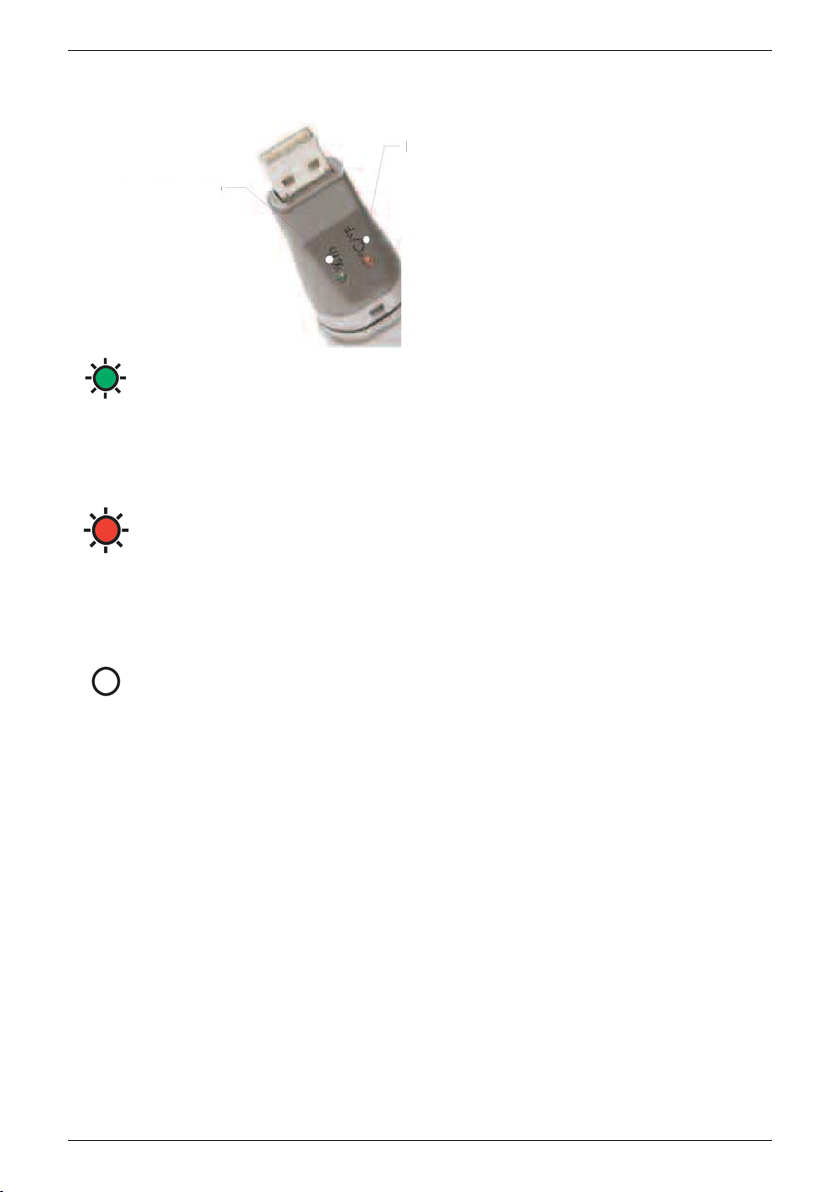

OM-EL-USB-2

Grün, dreimaliges Blinken - Speicher voll, kein Alarm im Kanal.

Grün, zweimaliges Blinken - Verzögerter Start.

Grün, einmaliges Blinken - Speicherung, kein Alarm.

Rot, dreimaliges Blinken - Speicher voll, Alarm im Kanal.

Rot, zweimaliges Blinken - Speicherung, oberer Alarmgrenzwert des Kanals erreicht.

Rot, einmaliges Blinken - Speicherung, unterer Alarmgrenzwert im Kanal erreicht.

Keine LED blinkt - Speicherung angehalten oder Batterie leer.

OM-EL-USB-Series

12

Rote/grüne LED

Rote/grüne LED

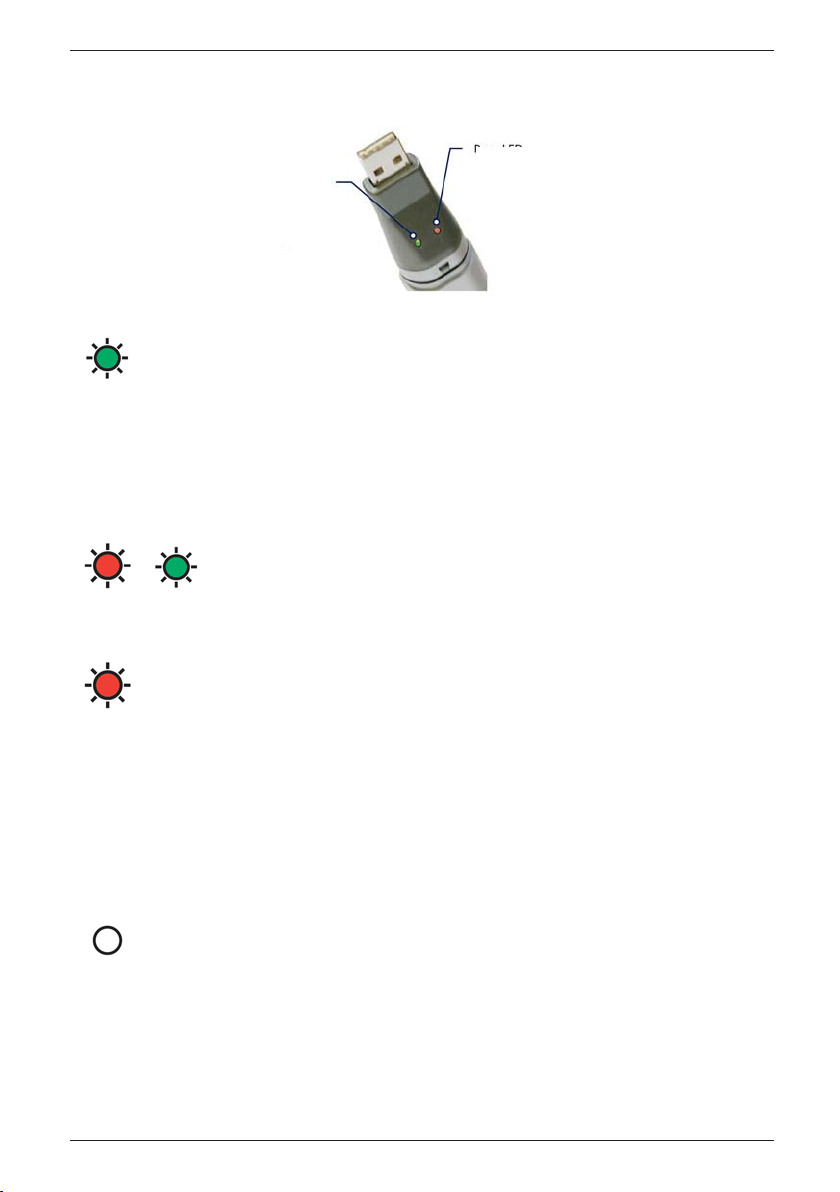

OM-EL-USB-2-3 und OM-EL-USB-4

Grünes zweimaliges Blinken - alle 20 Sekunden: Speicher voll, kein Alarm.

Grün, einmaliges Blinken

- alle 30 Sekunden: Verzögerter Start.

- alle 20 Sekunden: Niedrige Batteriespannung, Speicherung, kein Alarm.

- alle 10 Sekunden: Speicherung, kein Alarm.

Rot/Grün, einmaliges Blinken - alle 20 Sekunden: Speicher voll, letzter gespeicherter
Wert ist außerhalb der Alarmgrenzwerte.

Rotes zweimaliges Blinken

- alle 10 Sekunden: Speicherung, oberer Alarmgrenzwert erreicht.

- alle 20 Sekunden: Speicherung, oberer Alarmgrenzwert erreicht, niedrige
Batteriespannung.

Rot, einmaliges Blinken

- alle 10 Sekunden: Speicherung, unterer Alarmgrenzwert erreicht.

- alle 20 Sekunden: Speicherung, unterer Alarmgrenzwert erreicht.

Keine LED blinkt - Die LEDs sind während der Konfiguration deaktiviert, um die
Batterie zu schonen und so die Speicherzeit zu verlängern, oder Logger angehalten,
oder Batterie leer.

OM-EL-USB-Series

13

Grüne LED

Rote LED

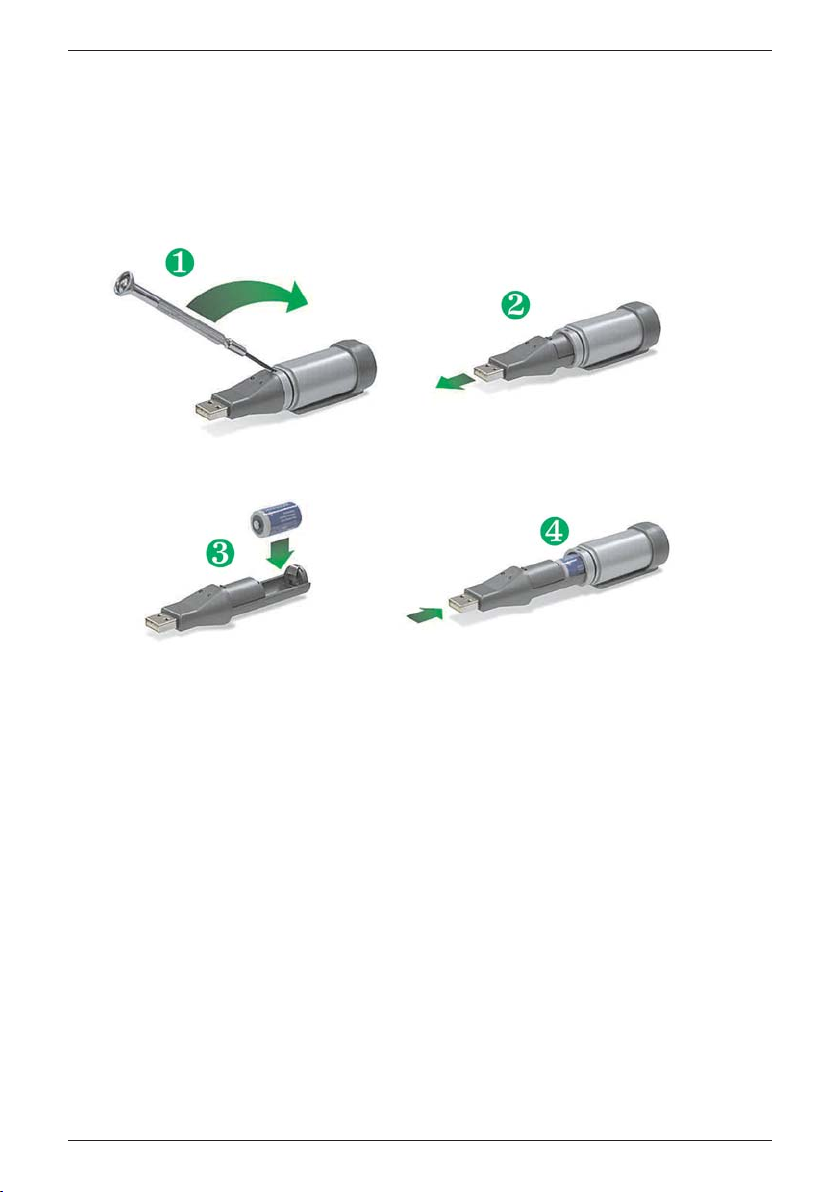

EINLEGEN DER BATTERIE

Vor dem Verwenden des Datenloggers müssen Sie die mitgelieferte 3,6 V-Batterie der
Größe 1/2 AA wie folgt einlegen. Verwenden Sie nur Ersatzbatterien von Omega,
Modellnummer OM-EL-BATT. Die Batterie kann einfach und ohne Löten ausgetauscht
werden.

OM-EL-USB-Series

14

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate,
gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um
Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders
gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt
werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR)
zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder
instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte,
Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie
ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden
Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche
Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen.
Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten.
OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen.
OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob
ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen
bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert
des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob
diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in
medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA
verkauften Produkte resultieren.

GARANTIEBEDINGUNGEN

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem
Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die
Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um
Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte
die folgenden Informationen bereit, bevor Sie sich an
OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Wenn es sich nicht um einen Garantiefall handelt, teilt
Ihnen OMEGA gerne die aktuellen Preise für Reparaturen
mit. Bitte halten Sie die folgenden Informationen bereit,
bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung
bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen
zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

OMEGA ist eine eingetragene Marke der OMEGA ENGINEERING, INC.
© Copyright OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

TEMPERATUR

VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
VU Leitungen: für Thermoelemente, Pt100 und Thermistoren
VU Kalibriergeräte und Eispunkt-Referenz
VU Schreiber, Regler und Anzeiger
VU Infrarot-Pyrometer

DRUCK UND KRAFT

VU Dehnungsmessstreifen, DMS-Brücken
VU Wägezellen und Druckaufnehmer
VU Positions- und Wegaufnehmer
VU Instrumente und Zubehör

DURCHFLUSS UND FÜLLSTAND

VU Massedurchflussmesser und Durchflussrechner
VU Strömungsgeschwindigkeit
VU Turbinendurchflussmesser
VU Summierer und Instrumente für Chargenprozesse

pH/LEITFÄHIGKEIT

VU pH-Elektroden, pH-Messgeräte und Zubehör
VU Tisch- und Laborgeräte
VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte
VU Industrielle pH- und Leitfähigkeitsmessung

DATENERFASSUNG

VU Kommunikations-gestützte Erfassungssysteme
VU PC-Einsteckkarten
VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen
VU Datenlogger, Schreiber, Drucker und Plotter
VU Software zur Datenerfassung und -analyse

HEIZELEMENTE

VU Heizkabel
VU Heizpatronen und -streifen
VU Eintauchelemente und Heizbänder
VU Flexible Heizelemente
VU Laborheizungen

UMWELTMESSTECHNIK

VU Mess- und Regelinstrumentierung
VU Refraktometer
VU Pumpen und Schläuche
VU Testkits für Luft, Boden und Wasser
VU Industrielle Brauchwasser- und Abwasserbehandlung
VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff

Für Ihren gesamten Bedarf
der Mess- und Regeltechnik

OMEGA … Ihr Partner

Online-Webshop www.omega.de

M4215-DE / 4.2008
