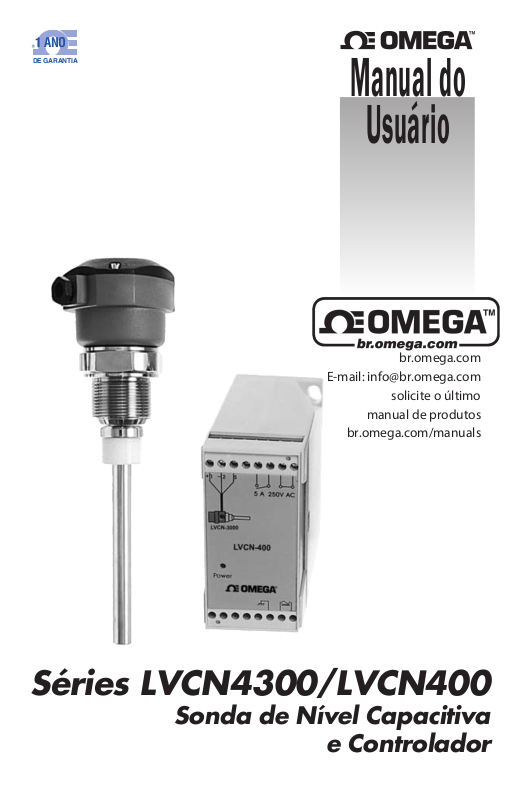

Omega LVCN4300, LVCN400 User guide

Page 1
1 ANO
DE GARANTIA
Manual do
Usuário
br.omega.com
solicite o último
br.omega.com/manuals
Séries LVCN4300/LVCN400
Sonda de Nível Capacitiva
e Controlador
Page 2
Serviços online da OMEGA
br.omega.com
TM
E-mail
Brasil: 0800-773-2874 e-mail: [email protected] FAX: +55 (19) 2138-6301 [email protected]
México: 01800-890-5495 | +52(81)8335-5372 e-mail: [email protected] FAX: +52 (81) 8335-1343
Chile: 800-395-179 (en Chile) e-mail: [email protected] 001-203-978-7240 (Internacional)
EUA e Serviço de vendas: 1-800-826-6342 / 1-800-TC-OMEGA® Canadá: Serviço de atendimento ao cliente: 1-800-622-2378 / 1-800-622-BEST®
Serviço de engenharia: 1-800-872-9436 / 1-800-USA-WHEN®
Para receber suporte imediato técnico ou sobre aplicação
Para outras localidades, visite omega.com/worldwide
A OMEGA Engineering, Inc. tem como política cumprir todas as regulamentações para Compatibilidade Eletromagnética e Interferência Eletromagnética aplicáveis e, além disso, sempre busca obter certicação de seus produtos em conformidade com as Diretivas Europeias da Nova Abordagem. A OMEGA inclui a marca CE (Conformidade com a Comunidade Europeia) em todos os produtos certicados.
As informações contidas neste documento são tidas como corretas, porém, a OMEGA não aceita qualquer responsabilização por quaisquer erros que possa conter e reserva o direito de alterar as especicações sem aviso prévio. ADVERTÊNCIA: Esses produtos não foram projetados para ser utilizados em seres humanos e, portanto, não devem ser usados com essa nalidade.
Page 3
Onde posso encontrar tudo de que preciso
para medição e controle de processos?
Na OMEGA... é claro!
Compre online na br.omega.com
TEMPERATURA
Termopar, detector de temperatura de resistência (RTD) e sondas de resistência
térmica, conectores, paineis e montagens
Fiação: Termopar, detector de temperatura de resistência (RTD) e resistência
térmica
Calibradores e referências para ponto de gelo Registradores, controladores e monitores de processo Pirômetros infravermelhos
PRESSÃO, DEFORMAÇÃO E FORÇA
Transdutores e extensômetros Células de carga e manômetros Transdutores de deslocamento Instrumentação e acessórios
VAZÃO E NÍVEL
Rotâmetros, fluxômetros de massa gás e computadores de fluxo Indicadores de velocidade do ar Sistemas de turbina/roda de pá Totalizadores e controladores de lotes
pH & CONDUTIVIDADE
Eletrodos de pH, testes e acessórios Medidores de bancada/laboratório Controles, calibradores, simuladores e bombas pH industrial e equipamento de condutividade
AQUISIÇÃO DE DADOS
Aquisição de dados e software de engenharia Sistemas de aquisição com base em comunicação Cartões para Apple, IBM e compatíveis Sistemas de registro de dados (datalogging) Gravadores, impressoras e plotadoras
AQUECEDORES
Cabo de aquecimento Aquecedores de cartucho e de tira Aquecedores de imersão e de coleira Aquecedores flexíveis Aquecedores de laboratório
MONITORAMENTO E CONTROLE DO MEIO AMBIENTE
Medição e instrumentação de controle Refratômetros Bombas e tubulação Monitores de ar, solo e água Água industrial e tratamento de esgoto pH, condutividade e instrumentos de medição de oxigênio dissolvido
M3995/0916
Page 4
Índice
Introdução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Modelos e Dimensões. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Conexões Elétricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Calibração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Manuseio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Especificações Técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Solução de Pequenos Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Garantia e Ressalva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Page 5

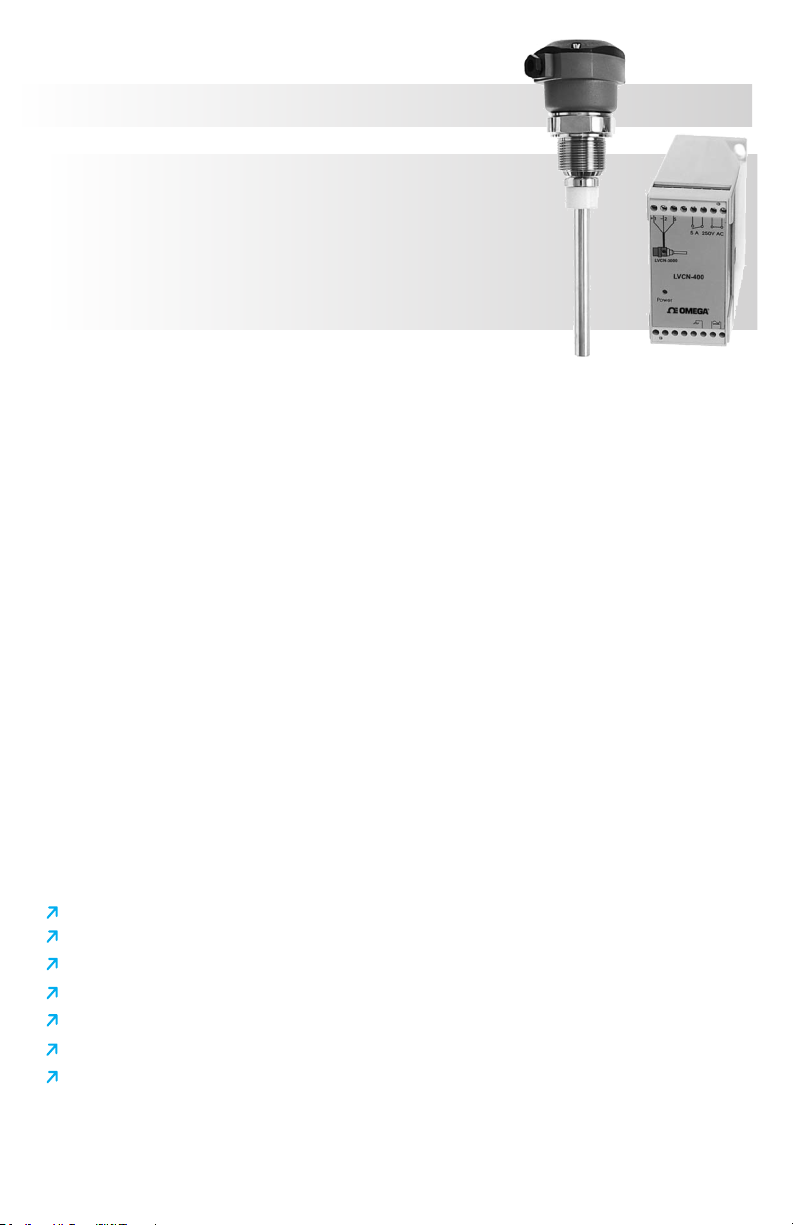

Introdução
LVCN4300 - ondaS de Nível
Capacitiva
+
LVCN400 -
A sonda de cnível apacitiva LVCN4300, juntamente com o controlador LVCN400, foram projetados para sinalizar, detectar ou controlar o nível de uma grande variedade de sólidos e líquidos, entre eles condutivos ou não-condutivos com ajuste de sensibilidade.
VersátilerobustaaLVCN4300 pode serutilizada em tanques com alta pressãoetemperatura, poiséfeitacom uma haste maciça de AInoxço 316 tornando suaresistência mecânica extremamentealta, possibilitandooseu usoemdiversosprodutos tais como:cimento, areia, carvão, grãos eetc.Paraprodutos corrosivos, aLVCN4300 também éuma ótimaalternativa para detecçãodenível, poissua haste pode sercompletamenterevestida em PTFE.
Confeccionada em 316, a sonda LVCN4300 está disponívelA o-Inoxç para diversos tipos de conexões, tais como rosca, flange ou sanitária.
O controlador LVCN400 está disponível para tensões de alimentação de 24Vcc, 110Vac ou 220Vac, com saída a relé e contato SPDT.
adorControl
Caracteristicas
Diversas aplicações: meios líquidos, pastosos, ou sólidos Opera em meios condutivos e não-condutivos Não possui partes móveis Estrutura compacta e resistente Instalação simples e econômica Opera em temperaturas e pressões altas Medição eficiente e confiável
3
Page 6

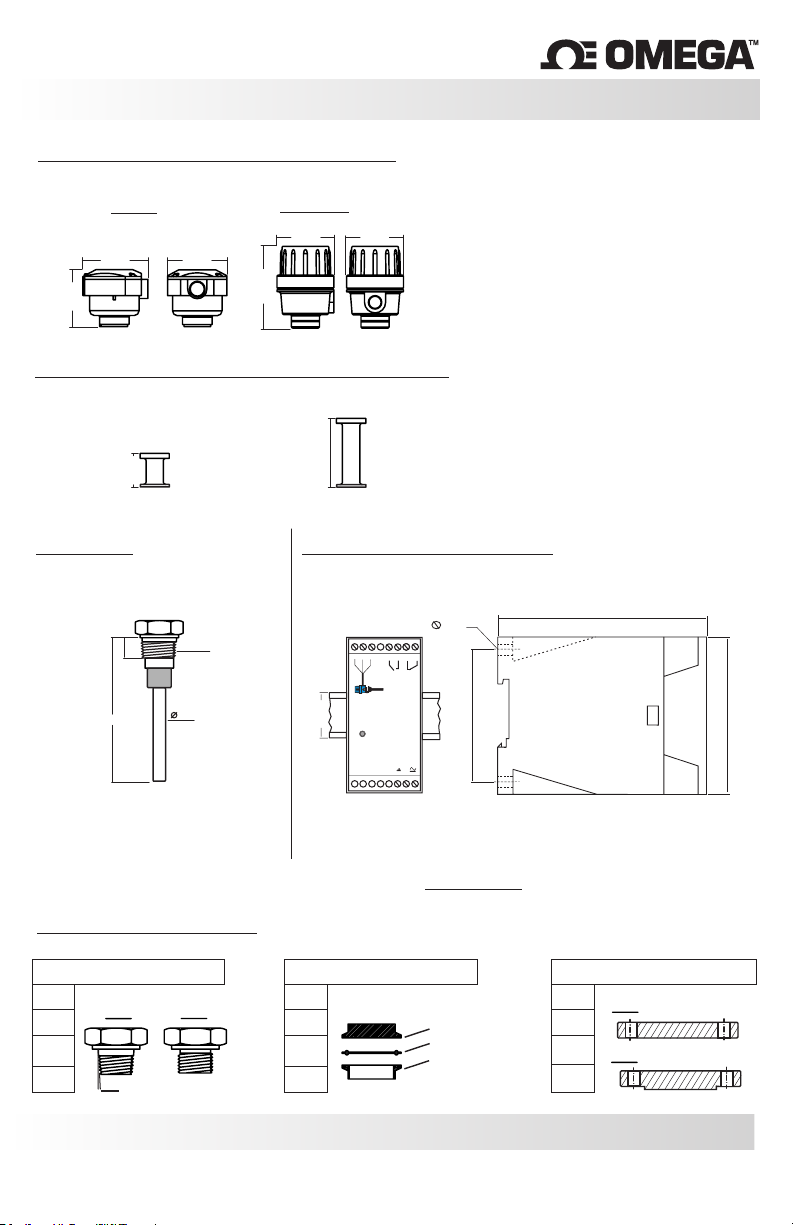

Opções de Montagem para LVCN4300
Modelos e Dimensões
Nylon
89mm
76mm
80mm
Aluminio
89mm
126mm
89mm
Pescoço estendido para altas temperaturas
50mm
Nota: Temperatura média (até 120°C) e alta temperatura (até 150°C)
LVCN4300
1”NPT
20
L
½”
100mm
Relé de Controle LVCN400
6mm
35mm
1
+
234567
_
S
LVCN400
Power
8
5 a 250 VAC
69.8mm
1591113141210 16
111mm
84mm
L= comprimento de inserção
Nota: Comprimento mínimo de inserção para é ½ metroLVCN4300
Conexões ao Processo
Tri-Clamp Flange
1 ½”
2”
2 ½”
TC conexão
Vedação de borracha
Conexão do processo
3”
3/4”
1”
1 ½”
2”
Rosca
NPT
1,75º
BSP
1”
1 ½”
2”
2 ½”
FF
RF
ANSI 150# ANSI 300#
4
Page 7

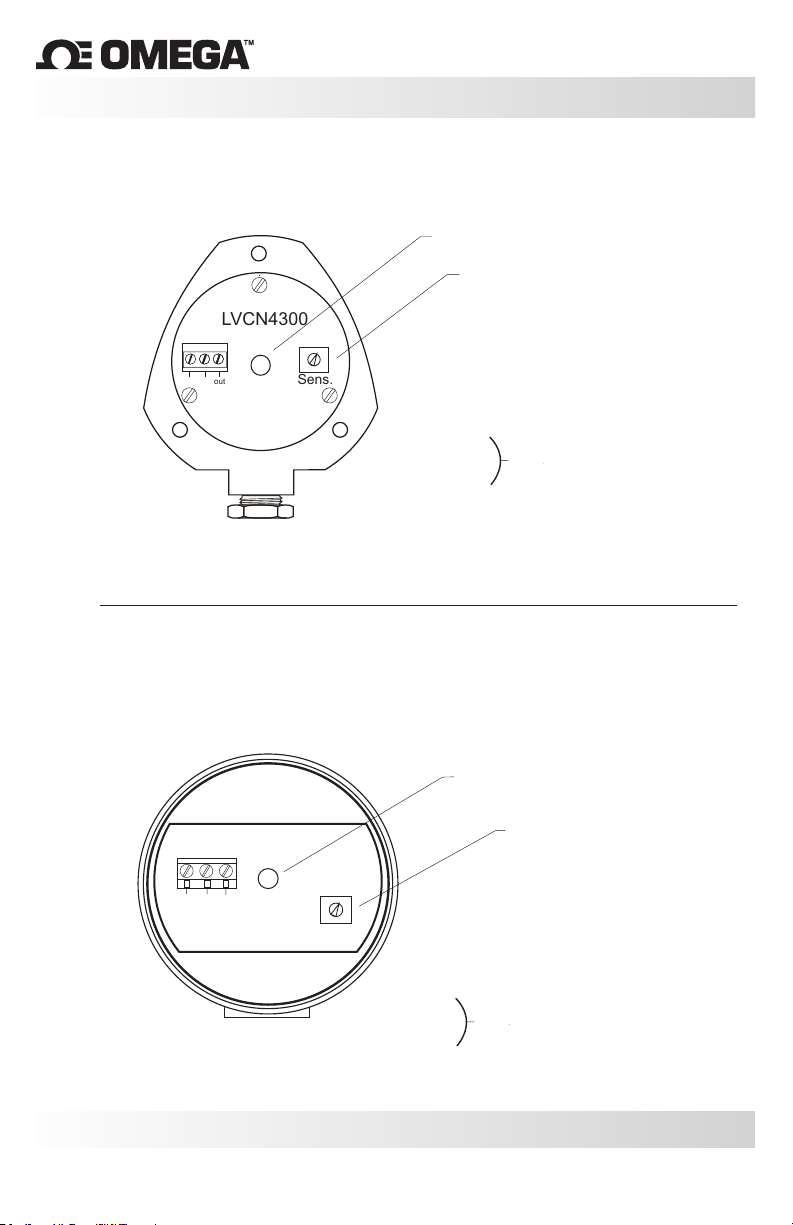

Conexões Elétricas
LVCN4300 - com Cabeçote Nem ylon
LVCN4300
3
2
1
_
out
+
Sens.
(L1)Led: indicação de detecção
(P1) Ajuste de Sensibilidade
1- Positivo 2- Negativo 3- Saída
LVCN4300 - com Cabeçote em íAlum nio
Led: indicação de detecção
2
3
1
_
out
+
LVCN4300
on
Sens.
1- Positivo 2- Negativo 3- Saída
Vai para a entrada do relé de controle LVCN400
(P1) Ajuste de Sensibilidade
Vai para a entrada do relé de controle LVCN400
5
Page 8

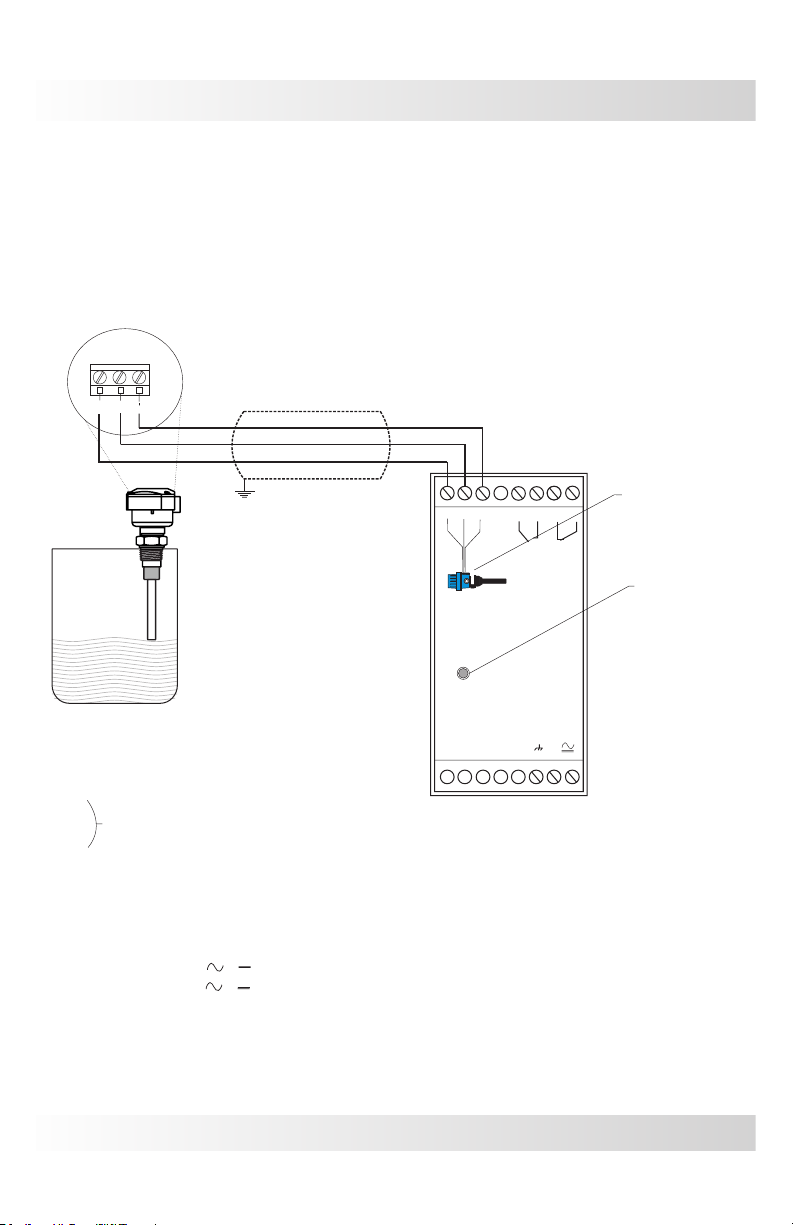

Conexões Elétricas
1
234
5678
1591113141210 16
LVCN401
Power
5 a 250 VAC
+
_
S
1
2
3
+
_
out
Nota: ALVCN4300 funciona em conjunto comorelé LVCN400, sendo assim a sonda não funcionará semorespectivo relé citado.
1­2­3­5- Contato NA 6- Comum 7- Comum 8- Contato NF 14- Terra 15- Alimentação ( )( ) 16- Alimentação ( )( ) L2- Led: indicação de Nível L3- Led: Indicação de Alimentação
Entrada (vem da sonda)
Sonda + Relé de controle LV 40LVCN4300 CN 1
(L2)
(L3)
Blindagem
Ajuste de Sensibilidade pela Sonda LVCN4300
Pinos do Relé
6
Page 9
Instalação
Aterramento
1
234567
8
1591113141210 16
LVCN401
Power
5 a 250 VAC
+
_
S
B
Cobertura
Ao fazer as conexões entre o controlador ea sonda use cabos de confiança e certifique-se de que estejam bem aterrados. Cabos com blindagem previne interferência e mau funcionamento na eletrônica prevenindo e protegendo contra falsas medições

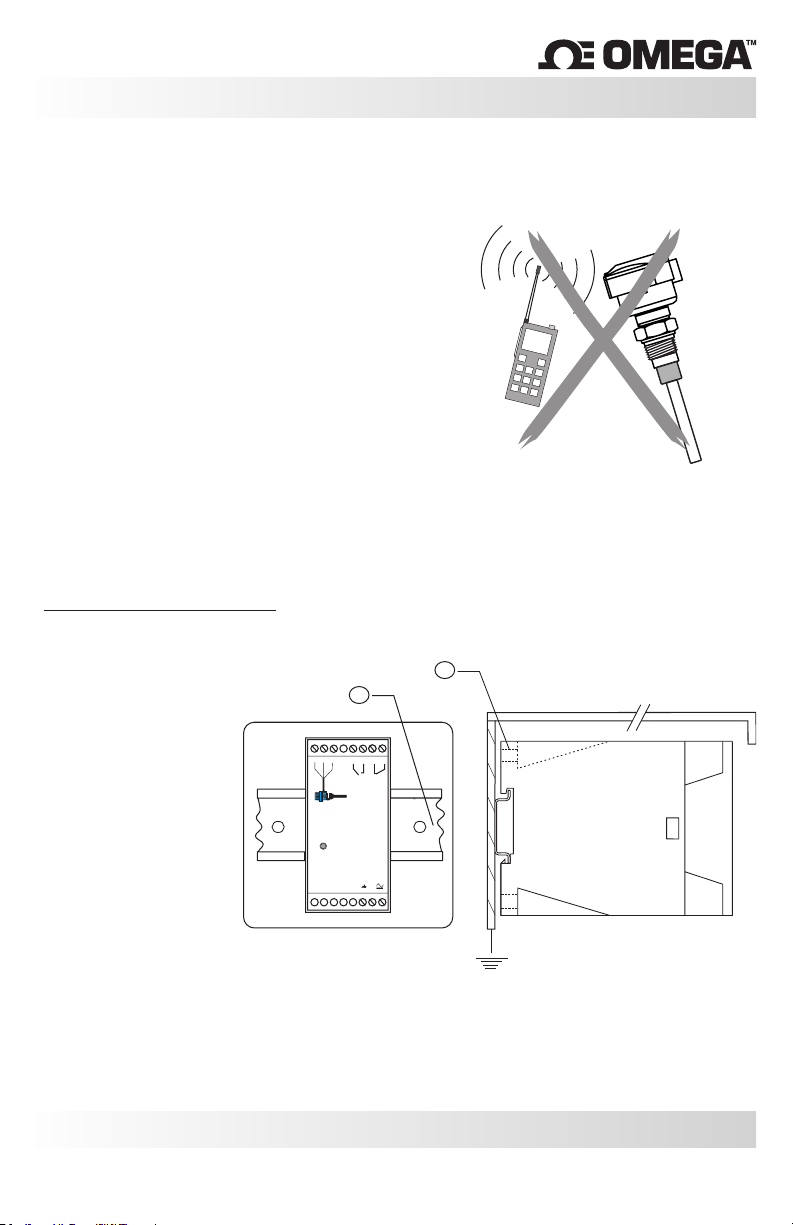

Mantenha equipamentos de Rádio freqüência longe da sonda LVCN4300 e controlador LVCN400. Seocontato for inevitável faça uma proteção metálica em torno do controlador eda Sonda e confirme seaproteção foi devidamente aterrada.
O Controlador deve ser instalado de modo a protegê-lo de ambiente agressivo e húmido. Respeite a classe de proteção, temperatura de trabalho e proteja contra chuva e calor excessivo.
Montagem do Controlador
Instalação no Painel:
A- Trilho DIN (35mm)
B- Parafusos
7
A
Vista de lado
Page 10

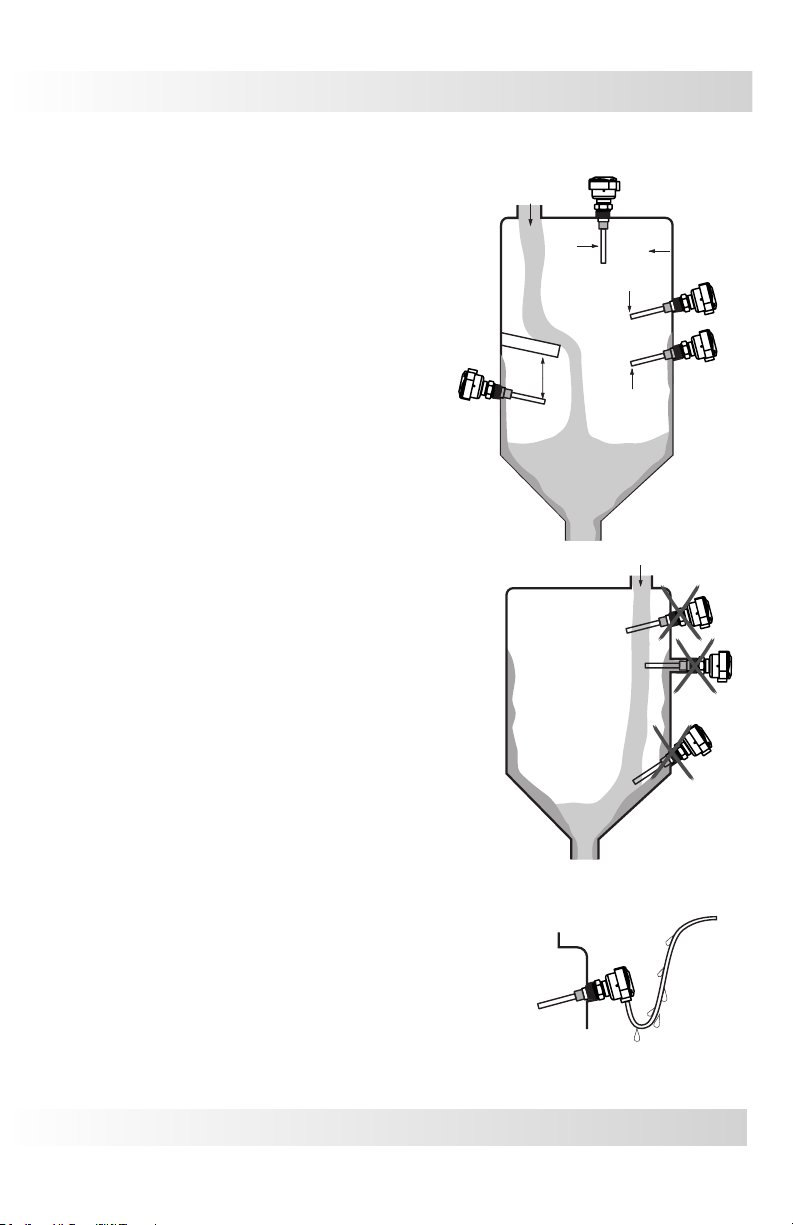

Instalação:
Verificar se o local de montagem da sonda esteja longe daentrada doproduto (Fig.1).
Instalação
Fig. 3
Ao instalar mais de uma sonda no processo, verifique se elas estão separaradas em uma distância mínimade 500mm(Fig. 1).
Material que cai em cima da sonda pode causar danos ou erros de comutação. Se isso for inevitável, érecomendado queuma proteçãoseja instalada acima da sonda. A proteção também é recomendada quando a sonda é usada para atuação em nível baixo ou fluxo baixo de produto.(Fig. 2).
A ponta da sonda deve ser instalada um pouco inclinada ( quando possível), para que o produto em excesso na pontadasonda deslize facilmente.
(Fig. 2).
Ao instalar a sonda no topo do tanque certifique­se que tenha uma distância mínima de 200mm da parede totanque (Fig.3).
Ao instalar certifique-se de que a ponta da sonda se estenda além da parede interna to tanque o máximo possível, para que encrustamento e acumulo de detritos não interfiramno desempenho dasonda.
(Fig. 2 correto Fig. 4 incorreto).
Fig. 2
Proteção
Fig. 4
500mm
200mm
Fig. 1
500mm
Tenha certeza de que o cabo conectado esteja voltado para baixo em forma de “U” para evitar que humidade entre pelo conector ou cabeçote (Fig. 5).
Fig. 5
8
Page 11

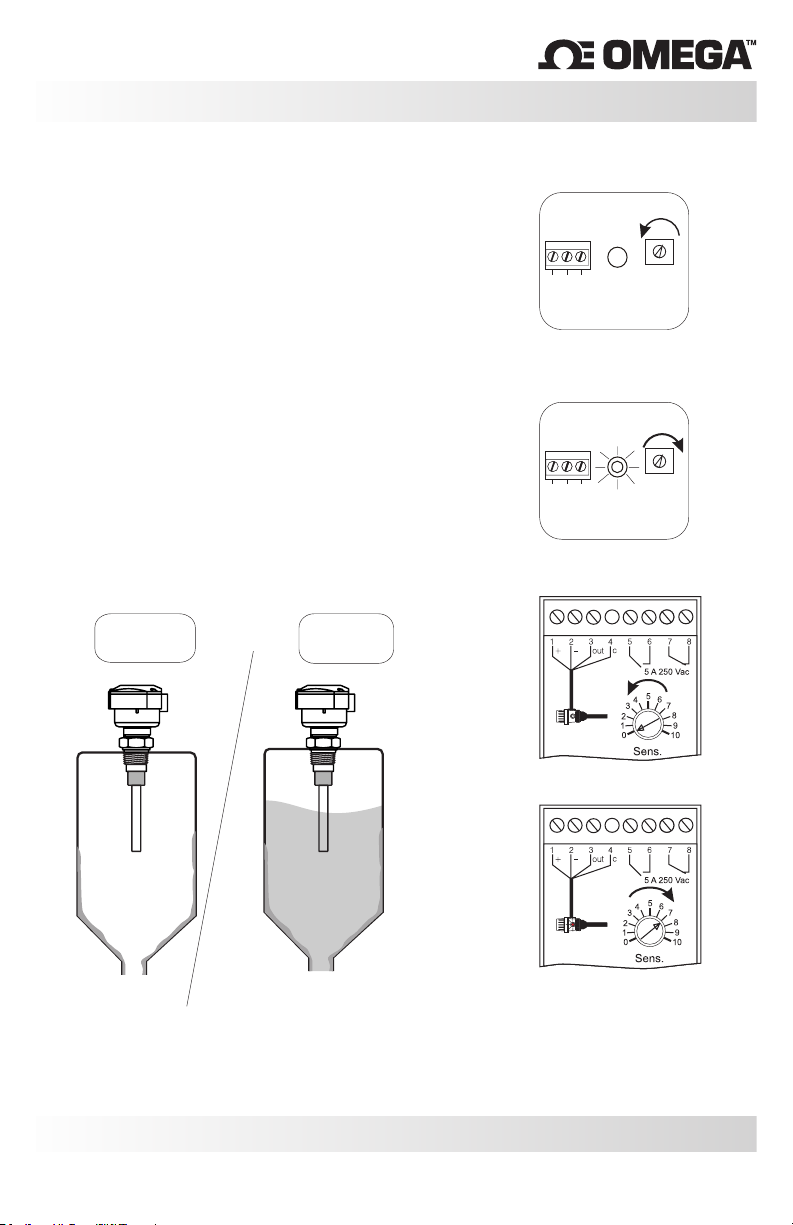

Calibração
Calibração para detecção de nível
1.Gireopotenciômetro (P1) totalmente no sentido anti-horário antes de começar (Fig.1)
2. Instale a sonda e alimente. O LED vermelho (L3) power no controlador devera acender.
4.Encha o tanque atéoproduto entrar em contato comahaste
5. Gireopotenciômetro (P1) no sentido horário atéoLED (L1) da sonda e também o LED verde (L2) no controlador acender (Fig.2).
Para produtos com constante dielétrica baixa faz se necessário que a haste da sonda seja coberta acima da metade pelo produto.
Sonda: Verm.- off
Controlador: Verm.- off
1.
Verde- on
Sonda: Verm.- on
Controller: Verm.- on
5.
Verde- on
Fig.1
Fig.2
Fig.1
Sonda
LVCN4300
3
2
1
_
out
+
Sonda
LVCN4300
3
2
1
_
out
+
Relé
Sens.
Sens.
Fig.2
9
Page 12
Sondas:
Fig. 3
Fig. 4
Fig. 5
Fig. 1

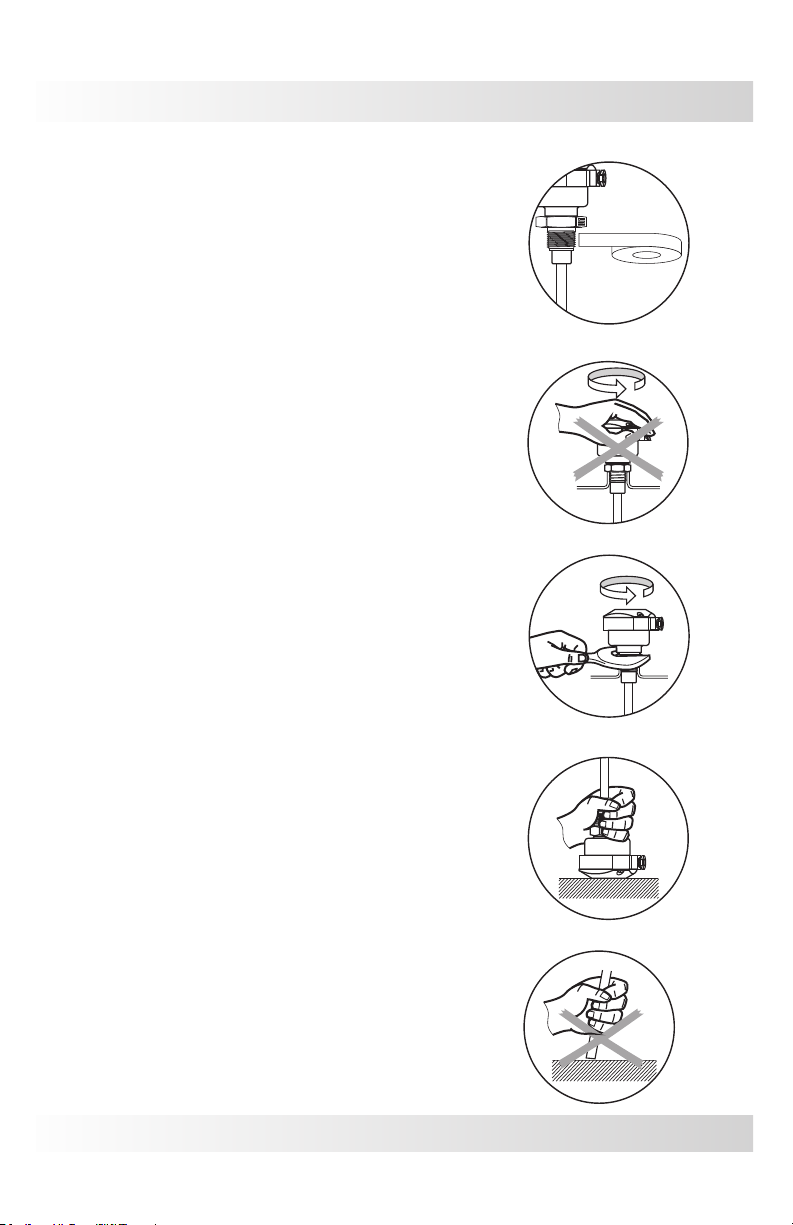

Quando for limpar a haste use uma bucha macia ou qualquer outro objeto similar.
Ao apertar a sonda use a chave adequada, aperte até conseguir selar, evite segurar no cabeçote e não use o mesmo para rosquear a sonda .(Fig. 3)
Não gire ou movimente pelo cabeçote (Fig. 2).
Vedar a rosca com teflon antes da instalação (Fig. 1).
Cuidados devem ser tomados ao manusear e instalar a sonda com hastes revestidas para evitar arranhões e riscos nas mesmas. Arranhões e riscosnorevestimento podem interferirna performance da sonda
Faz-se necessária uma inspeção visual periódica da sonda para verificar se há corrosão ou acumulação de resíduos. Se forem encontrados tais depósitos, limpar a haste para assegurar um ótimo desempenho.
A sonda não pode sofrer nenhum tipo de impacto ou queda que possa danificar a eletrônica ou seu revestimento (Fig. 4e5).
Fig. 2
Manuseio
10
Page 13

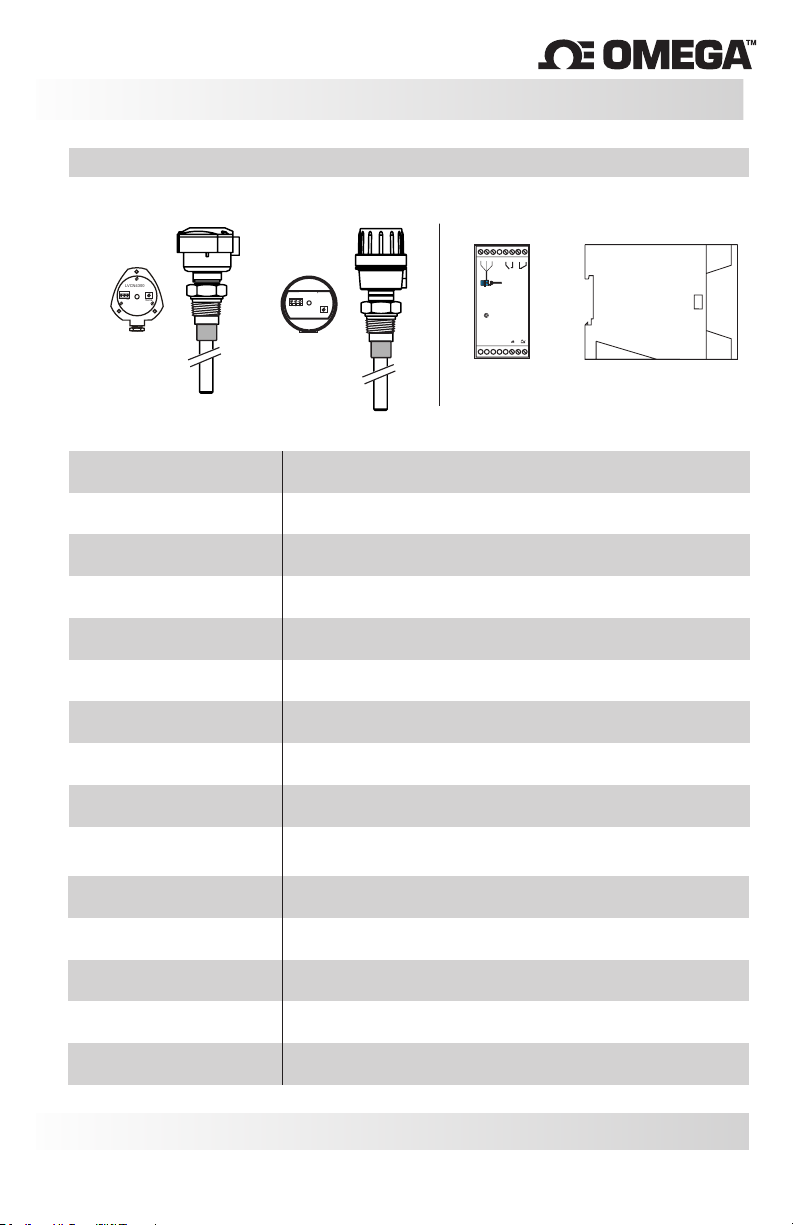

Especificações Técnicas
SÉRIES LVCN4300 + LVCN400
LVCN4300
3
2
1
_
out
+
Cabeçote
Nylon
Sens.
2
3
1
LVCN4300
_
out
on
+
Sens.
Cabeçote Aluminio
1
234567
_
S
+
LVCN401
Power
5 a 250 VAC
8
1591113141210 16
LVCN400
Aplicação
Alimentação
Consumo
Ajuste
Sensibilidade
Indicação de Nível
Saída
Conexão Elétrica
Conexões de Processo
Partes Molhadas
Material do invólucro
Material do Cabeçote
Pressão Máxima
Temperatura de Operação
Detecção de nível para líquidos e sólidos.
LVCN401: 24Vdc (+/- 10%)
LVCN402: 110Vac (50/60Hz) - LVCN403: 220Vac (50/60Hz)
2VA
Sensibilidade
0 a 5pF
LED sinalizador ON/OFF
Relé (SPDT) 5A-250Vac
Prensa Cabo - 1/2” NPT ou conector M12
3/4”, 1 1/2” BSP ou NPT Flange ou Sanitária
Aço Inox 316, PTFE
Relé : ABS ( termoplástico resistente)
Nylon Fiberglass (Opcional Aluminio)
290 PSI (20 Bar)
Sonda: (-10 a 120ºC) / Controlador -10 a 60°C
Classe de Poteção
11
Sonda: IP 65 / Controlador: IP40
Page 14
Solução de Pequenos Problemas
Falha
Relê não ativa
Relê não Desativa
Provável Causa
LED apagado, sem alimentação
Encrostação na haste
Sensibilidade baixa
Quando a haste é revestida
verifique se existe
algum risco/arranhão
na haste
Encrostação na haste
Solução
Verificar a Alimentação
Limpar a haste
Regule o potenciômetro
de sensibilidade
da sonda LVCN400
Substituição da haste
Limpar a haste
12
