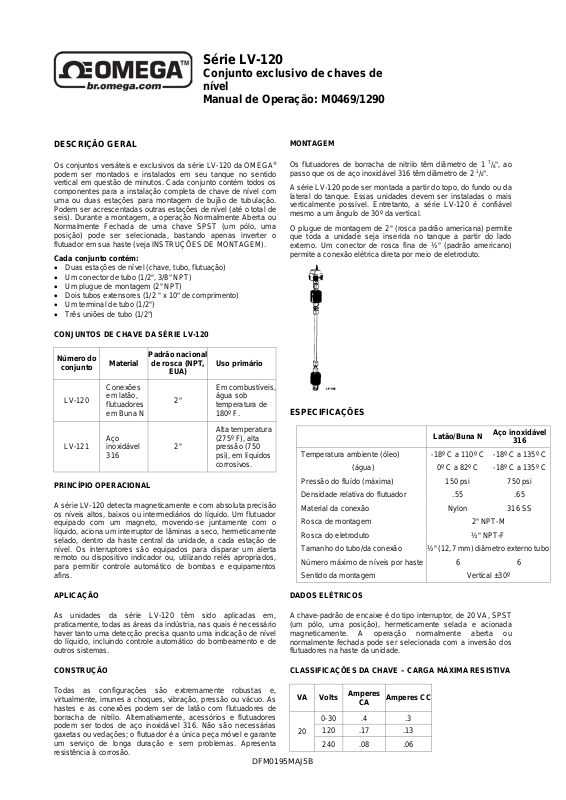

Série LV-120
Padrão nacional
Em combustíveis,
Amperes CC
Conjunto exclusivo de chaves de
nível
Manual de Operação: M0469/1290

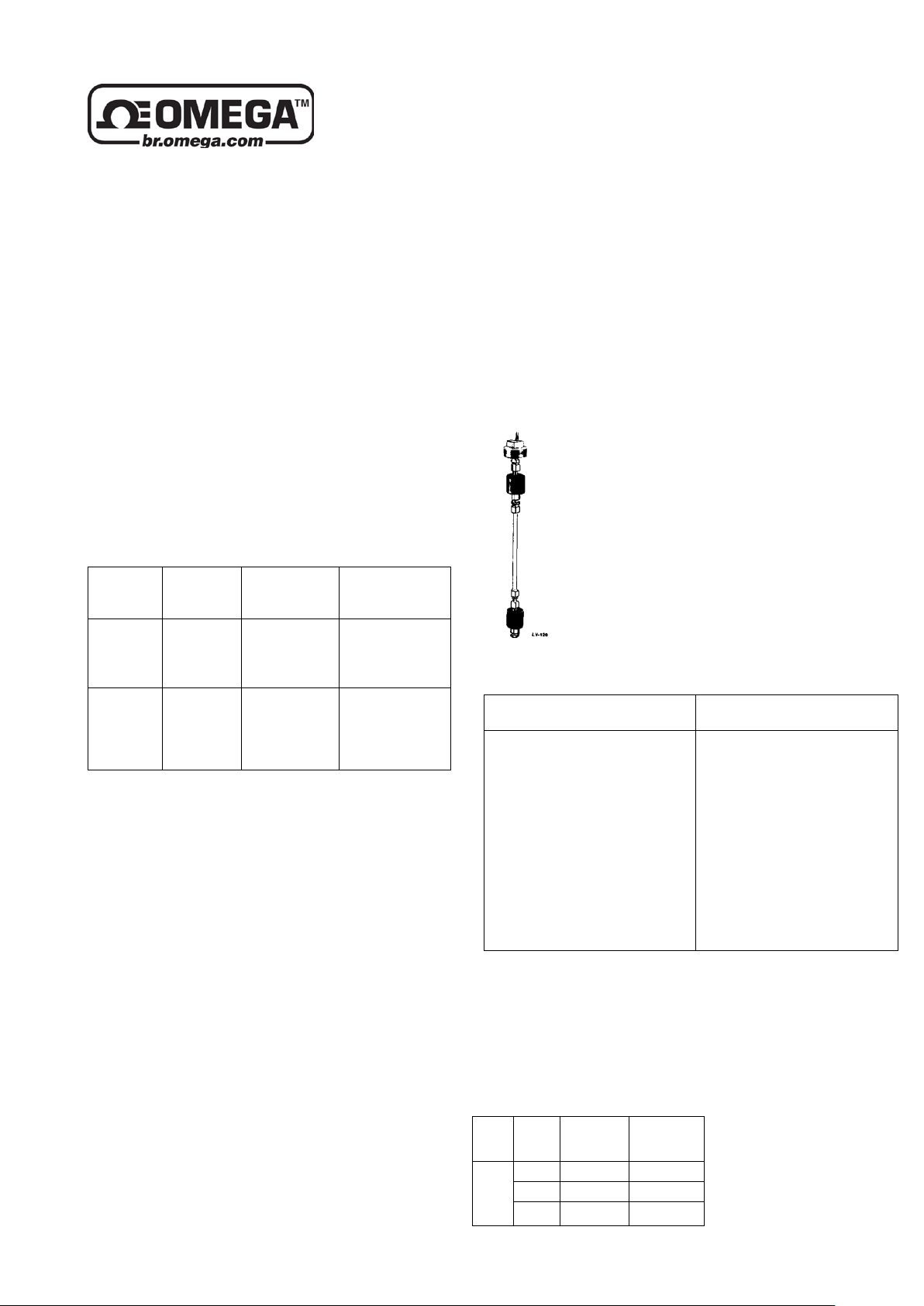

DESCRIÇÃO GERAL
Os conjuntos versáteis e exclusivos da série LV -120 da OMEGA®
podem ser montados e instalados em seu tanque no sentido
vertical em questão de minutos. Cada conjunto contém todos os
componentes para a instalação compl eta de chave de nível c om
uma ou duas estações para montagem de bujão de tubulação.
Podem ser acrescentadas outras est ações de nível (at é o total de
seis). Durante a montagem, a operação Normalmente Aberta ou
Normalmente Fechada de uma chave SPST (um pólo, uma
posição) pode ser selecionada, bastando apenas inverter o
flutuador em sua haste (veja INSTRUÇÕES DE MONTAGEM).
Cada conjunto contém:
• Duas estações de nível (chave, tubo, flutuação)
• Um conector de tubo (1/2", 3/8" NPT)
• Um plugue de montagem (2" NPT)
• Dois tubos extensores (1/2 " x 10" de comprimento)
• Um terminal de tubo (1/2")
• Três uniões de tubo (1/2")
CONJUNTOS DE CHAVE DA SÉRIE LV-120
Número do
conjunto
LV-120
LV-121
PRINCÍPIO OPERACIONAL
A série LV-120 detecta magneticamente e com absoluta precisão
os níveis altos, baixos ou intermediários do líquido. Um flutuador
equipado com um magneto, movendo-se juntamente com o
líquido, aciona um interruptor de lâminas a seco, hermeticamente
selado, dentro da haste central da unidade, a cada estação de
nível. Os interruptores são equipados para disparar um alerta
remoto ou dispositivo indicador ou, util izando relés apropriados,
para permitir controle automático de bombas e equipamentos
afins.
APLICAÇÃO
Material
Conexões
em latão,
flutuadores
em Buna N
Aço
inoxidável
316
de rosca (NPT,
EUA)
2"
2"
Uso primário
água sob
temperatura de
180º F.
Alta temperatura
(275º F), alta
pressão (750
psi), em líquidos
corrosivos.
MONTAGEM
Os flutuadores de borracha de nitril o têm diâmetro de 1
passo que os de aço inoxidável 316 têm diâmetro de 2
A série LV-120 pode ser montada a partir do topo, do fundo ou da
lateral do tanque. Essas unidades devem ser instaladas o mais
verticalmente possível. Entretanto, a série LV-120 é confiável
mesmo a um ângulo de 30º da vertical.
O plugue de montagem de 2" (rosca padrão americana) permite
que toda a unidade seja inserida no tanque a partir do lado
externo. Um conector de rosca fina de ½" (padrão americano)
permite a conexão elétrica direta por meio de eletroduto.
1
/8".
7
/8", ao
ESPECIFICAÇÕES
Temperatura ambiente (óleo) -18º C a 110º C -18º C a 135º C
(água) 0º C a 82º C -18º C a 135º C
Pressão do fluído (máxima) 150 psi 750 psi
Densidade relativa do flutuador .55 .65
Material da conexão Nylon 316 SS
Rosca de montagem 2" NPT-M
Rosca do eletroduto ½" NPT-F
Tamanho do tubo/da conexão ½" (12,7 mm) diâmetro externo tubo
Número máximo de níveis por haste 6 6
Sentido da montagem Vertical ±30º
DADOS ELÉTRICOS
Latão/Buna N
Aço inoxidável
316
As unidades da série LV-120 têm sido aplicadas em,
praticamente, todas as áreas da indús t ri a, nas quais é necessário
haver tanto uma detecção precisa quanto uma indicação de nível
do líquido, incluindo controle automático do bombeamento e de
outros sistemas.
CONSTRUÇÃO
Todas as configurações são extremamente robustas e,
virtualmente, imunes a choques, vibração, pressão ou vácuo. As
hastes e as conexões podem ser de latão com flutuadores de
borracha de nitrilo. Alternativamente, acessórios e flutuadores
podem ser todos de aço inoxidável 316. Não são necessárias
gaxetas ou vedações; o flutuador é a única peça m óvel e garante
um serviço de longa duração e sem problemas. Apresenta
resistência à corrosão.
A chave-padrão de encaixe é do tipo interruptor, de 20 VA , SPST
(um pólo, uma posição), hermeticamente selada e acionada
magneticamente. A operação normalmente aberta ou
normalmente fechada pode ser selecionada c om a inversão dos
flutuadores na haste da unidade.
CLASSIFICAÇÕES DA CHAVE – CARGA MÁXIMA RESISTIVA
VA Volts
20
DFM0195MAJ5B
Amperes
CA
0-30 .4 .3
120 .17 .13
240 .08 .06
Page 2
Com flutuadores
nitrilo
Cortar o tubo na
menos
Cortar o tubo na
menos

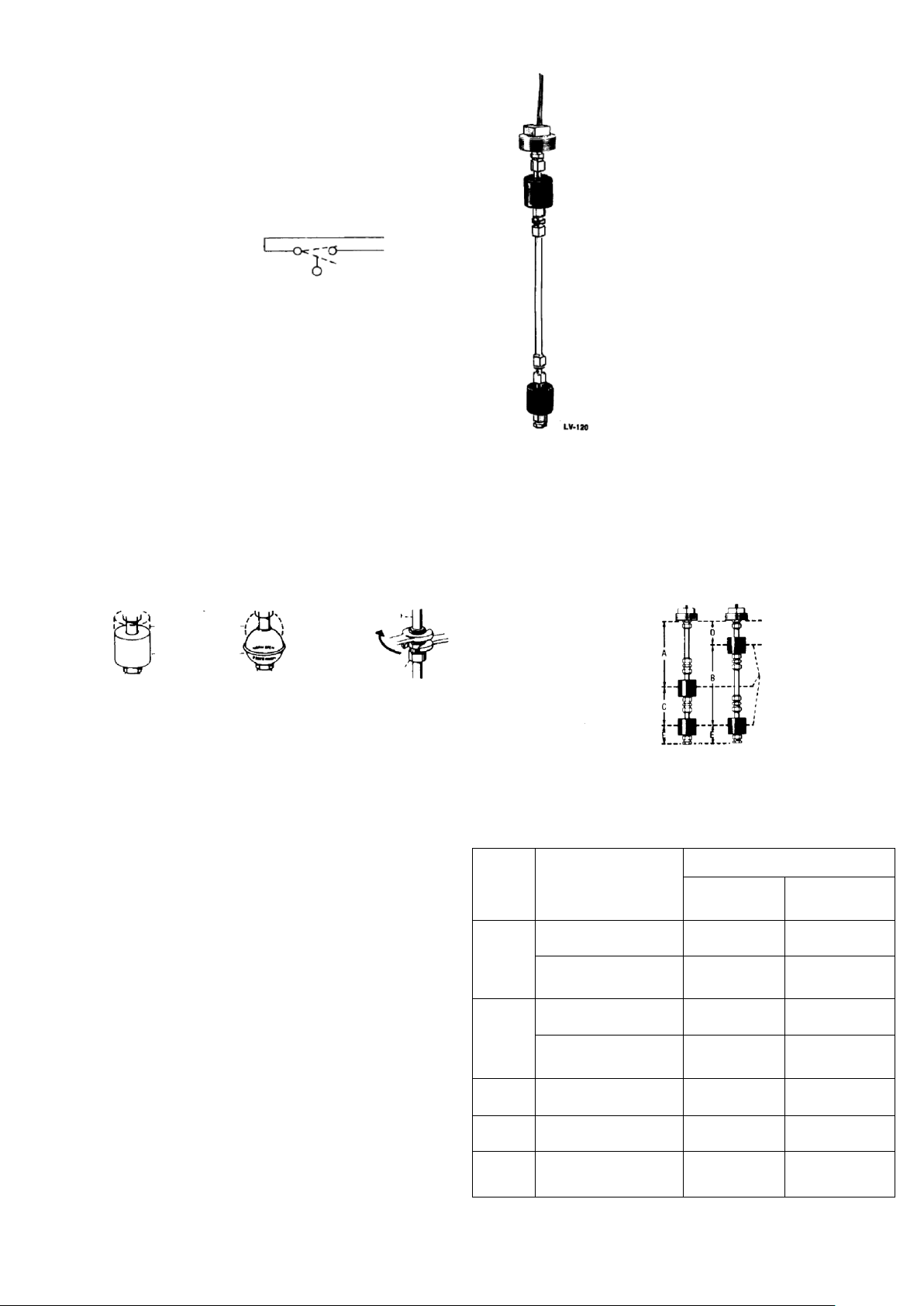

DIAGRAMA TRADICIONAL
DE FIAÇÃO
A CHAVE SPST, NORMALMENTE ABERTA OU
NORMALMENTE FECHADA (SECA), PODE SER
SELECIONADA COM A INVERSÃO DO FLUTUADOR
POSIÇÃO FECHADA
POSIÇÃO ABERTA
FLUTUADOR DE
BORRACHA DE NITRILO
TUBO INSERIDO PARA
PARADA
DEPOIS DO APERTO
COM AS MÃOS, DÊ
DUAS VOLTAS DE
LUVA DE
UNIÃO
FLUTUADOR DE AÇO
NÍVEIS DE ACIONAMENTO DO
I
NOTA: Caso seja preciso chavear cargas indutivas ou
capacitivas (por exemplo, a bobina de um relé magnético), será
necessário fazer uso de um conjunto de supressão de pico de
tensão (número da peça: 1821-101). Sem a devida supressão, os
picos de tensão podem armar o relé de lâmina da chave, no
modo de condução ("ON"), independentemente do nível do
líquido. No caso de chaveamento de relés de estado sólido
externos (por exemplo, a série de relés de estado sólido da
OMEGA), não há a necessidade de utilizar esse conjunto.
Todas as estações do flutuador são montadas com fio reves tido
em teflon, 60", bitola 22 AWG. Extensões adicionais de fio de
cobre podem ser acrescentadas ao campo.
INSTRUÇÕES DE MONTAGEM
1. Utilize os dados aqui apresentados para determinar o tipo
necessário de montagem.
2. A unidade deverá ser montada, levando-se em conta os
esboços e as informações que seguem.
Caso seja necessário usar uma extensão de tubo, corte o
tamanho desejado, conforme ilustrado a seguir. Pode ser
utilizado qualquer tubo de ½" (12,7 mm) de material não
magnético apropriado.
Estações de nível: Monte os flutuadores nos tubos interruptores
de acordo com a operação de interrupção desejada. Insira a
fiação da estação de nível através dos tubos interruptores de
cada estação de nível até o plugue de montagem.
3. Instale a unidade no tanque através de um olhal ou de furo
de rosca, a partir da lateral externa do tanque.
4. Cabos elétricos: Os cabos são prontamente identificados
para conexão (por exemplo, os cabos da chave que ficam
mais próximos da extremidade da montagem são os m ais
extensos, etc.). ADVERTÊNCIA: Antes de ligar a unidade à
rede de energia, veja as "Classificações de Chave".
DADOS DIMENSIONAIS DO NÍVEL DE ACIONAMENTO
1-¼" A 1-½"
NOTA: Os flutuadores são mostrados na posição normalmente aberta
(seca). Para reverter a operação, faça a inversão dos flut ua do res.
INOXIDÁVEL 316
Para conectar os componentes, insira os tubos até o limite nas
conexões e aperte com as mãos. Depois de fazer uma
verificação de toda a unidade, utilize uma chave de boca para dar
o aperto final, conforme ilustrado.
IMPORTANTE: Sempre faça a montagem da unidade, apertando
com as mãos. Antes de dar o aperto final, verifique os locais de
nível e inverta a operação (normalmente aberta ou normalm ente
fechada).
NTERRUPTOR
NOTA: Os flutuadores mostrados são de borracha de nitrilo. Ao
conectar tubo adicional para aumentar a extensão, monte as
luvas de união antes de cortar na extensão desejada, de acordo
com as informações das letras "A" ou "B" a seguir.
Chaves SPST
Dimensão
A
B
C
D Nível mais alto possível
E
Descrição
Mínima com o tubo de
extensão
extensão desejada "A",
Mínima com o tubo de
extensão
extensão desejada "B",
O mais próximo que os
níveis possam estar
Nível mais baixo
possível
de borracha de
4¾"
(120.7mm)
2 7/8"
(73mm)
5
/16"
6
(160.3mm)
415/16"
(125.4mm)
4¼"
(108mm)
5
/8"
2
(66.7mm)
1
/8"
2
(54.1mm)
Com flutuadores
de aço inoxidável
4½"
(114.3mm)
25/8"
(66.7mm)
65/8"
(168.3mm)
45/8"
(119.1mm)
4½"
(114.3mm)
23/8"
(60.3mm)
25/8"
(66.7mm)
