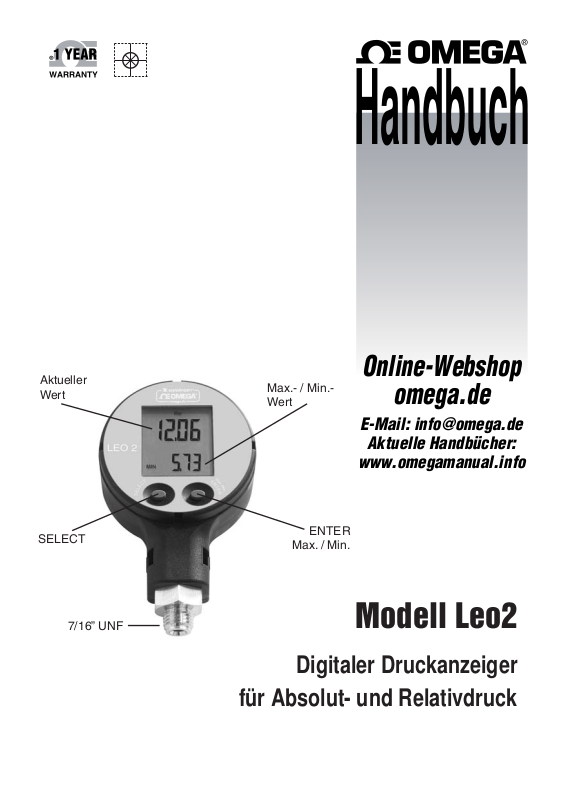

Handbuch

Digitaler Druckanzeiger

für Absolut- und Relativdruck

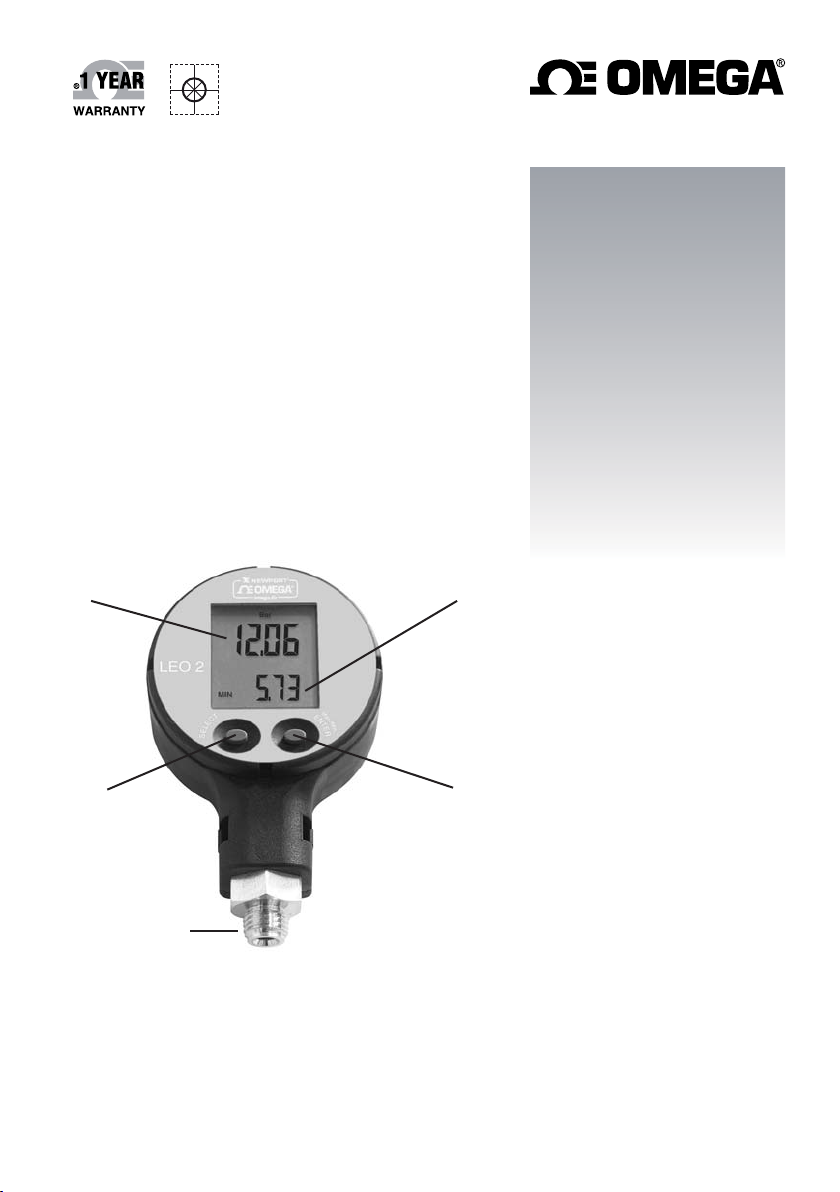

Modell Leo2

Max.- / Min.­Wert

ENTER

Max. / Min.

Aktueller
Wert

SELECT

7/16” UNF

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: [phone], Fax: [phone]
Gebührenfrei: 0800 8266342
E-Mail: [email protected]

Deutschland,
Österreich,
Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: [phone], Fax: [phone]
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]

USA

Leo2 – Digitaler Druckanzeiger

3

1. Installation

Der digitale Druckanzeiger Leo2 hat ein 7/16” UNF Gewinde.

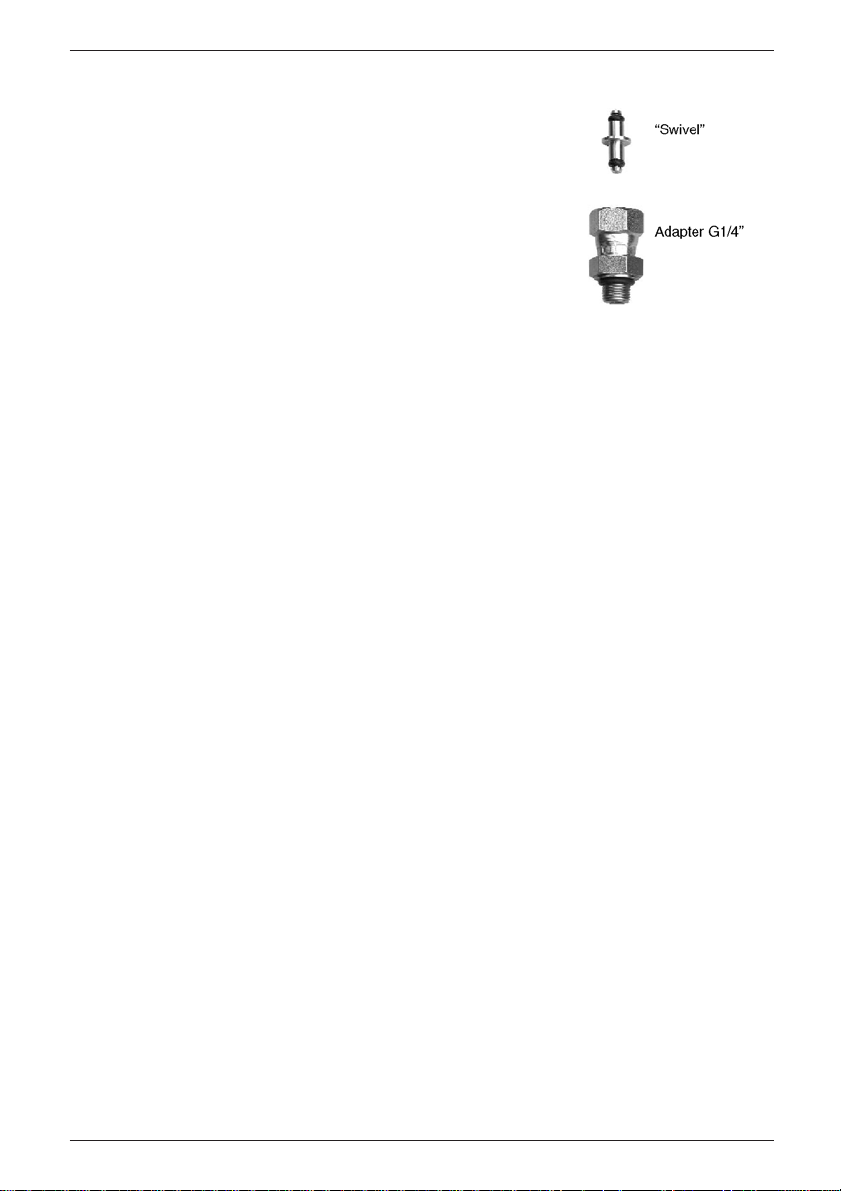

Mit jedem Leo2 wird eine “Swivel”-Verschraubung mit
druckseitigem G1/4” Anschluss mitgeliefert.

Der “Swivel”ist ein Zylinder, der beidseitig mit O-Ringen
versehen ist.Er erlaubt die Ausrichtung des Messgerätes
in die optimale Position.

2. Batteriewechsel / Batterie-Lebensdauer

Bei niedriger Batteriespannung leuchtet oben links das Batteriesymbol (BAT LOW) auf.
Batteriewechsel: Batteriefach öffnen und die Batterie (Typ CR 2430 oder Vergleichstyp)
wechseln.Die Batterie-Lebensdauer beträgt 1400 Stunden bei kontinuierlichem
Betrieb.

3. Inbetriebnahme und Funktionen

Der Leo2 hat zwei Bedientasten.Mit der linken Taste (SELECT) werden die Funktionen
sowie die Druckeinheiten angewählt.Die rechte Taste (ENTER) aktiviert die angewählte
Funktion oder Druckeinheit.Über die rechte Taste kann auch zwischen dem Max.- und
Min.-Wert gewechselt werden.

Einschalten: Ein Druck auf SELECT schaltet das Gerät ein. Das Gerät zeigt
nacheinander die Softwareversion (Jahr/Woche), den werkseitig abgeglichenen
Druckbereich, den aktuellen Druck (oben) und den zuletzt gemessenen Max.-Wert
(unten) an.

Das Gerät verfügt über folgende Funktionen:

RESET: Max.- und Min.-Wert werden dem aktuellen Druck gleichgesetzt
OFF: Schaltet das Gerät aus
MANO: Gibt nachstehende Funktionen frei:

ZERO SEt: Setzt einen neuen Nullpunkt
ZERO rES: Setzt den Nullpunkt auf Werkseinstellung
CONT on: Deaktiviert die automatische Ausschaltfunktion
CONT off: Aktiviert die automatische Ausschaltfunktion. (Das Gerät

schaltet sich 15 Minuten nach der letzten Tastenbetätigung
automatisch aus.)

danach folgt die Einheitenwahl:bar, mbar/hPa, kPa, MPa, PSI.

Beispiel: Auswahl einer neuen Druckeinheit (mbar/hPa)

--> Einschalten des Gerätes durch kurzes Drücken von SELECT.

--> Warten, bis sich das Gerät im Messmodus befindet (ca. 3 Sekunden).

Leo2 – Digitaler Druckanzeiger

--> 3 x Taste SELECT drücken:MANO erscheint.

--> ENTER drücken: ZERO SEt erscheint.

--> SELECT drücken: ZERO rES erscheint.

--> SELECT drücken: CONT on oder CONT off erscheint.

--> SELECT drücken: BAR erscheint.

--> SELECT drücken: mbar/hPa erscheint.

--> ENTER drücken: Die neue Druckeinheit ist eingestellt.Das Gerät befindet
sich wieder im Messmodus.

Anzeige des Minimalwertes

Befindet sich das Gerät im Messmodus (Anzeige: Aktueller Druck und Max.-Wert), wird
durch Drücken der ENTER-Taste der Min.-Wert für 5 Sekunden angezeigt.

Hinweise

1) Die Funktionen und Einheiten können auch durch konstantes Drücken der
SELECT-Taste angewählt und durch Loslassen zur Aktivierung freigegeben
werden.

2) Wird die angewählte Funktion oder Einheit nicht innerhalb von 5 Sekunden durch
Betätigung der ENTER-Taste aktiviert, kehr t Leo2 ohne Änderung der Einstellung
in den Messmodus zurück.

3) Das Aus- und Einschalten von Leo2 ändert keinerlei Einstellungen.

4) Ist die CONT on Funktion aktiviert, wird dies im Display blinkend angezeigt.

5) Kann ein Druck auf dem Display nicht dargestellt werden, erscheint OFL (overflow)
oder UFL (underflow) auf der Anzeige.

6) Wird ein Druck ausserhalb des Messbereiches des Gerätes angelegt, wird der
letzte gültige Druckwert blinkend angezeigt.

Bereiche / Abgleich

Die Werkseinstellung des Nullpunktes für die Bereiche -1…3 bar oder -1…30 bar ist bei
0 bar absolut.

Für Referenzdruckmessungen “ZERO SEt” bei Umgebungsdruck aktivieren.
Geräte mit den Bereichen 0…300 bar oder 0…700 bar werden mit 1 bar absolut als

Referenz abgeglichen.
