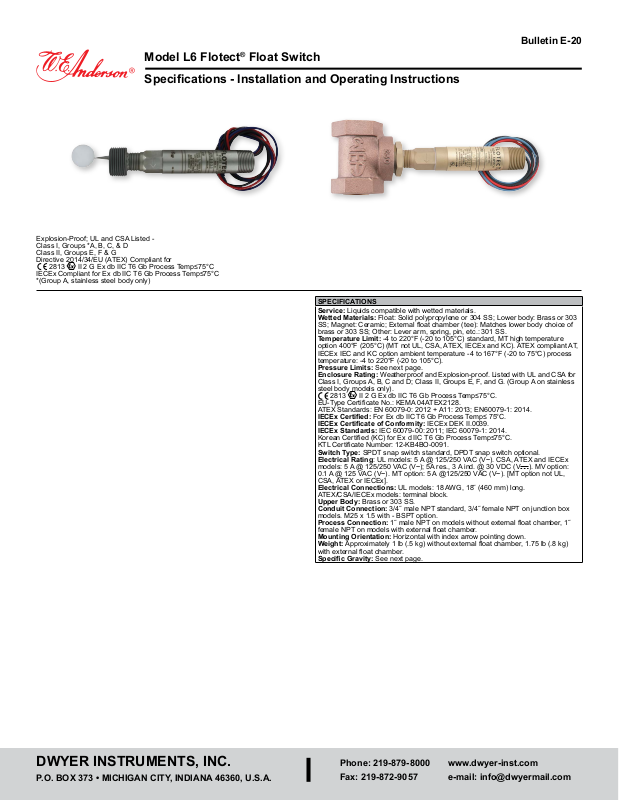

Omega L6 User guide

Model L6 Flotect® Float Switch

Specications - Installation and Operating Instructions

Explosion-Proof; UL and CSA Listed ­Class I, Groups *A, B, C, & D
Class II, Groups E, F & G
Directive 2014/34/EU (ATEX) Compliant for

2813 II 2 G Ex db IIC T6 Gb Process Temp≤75°C
IECEx Compliant for Ex db IIC T6 Gb Process Temp≤75°C
*(Group A, stainless steel body only)

Bulletin E-20

SPECIFICATIONS
Service: Liquids compatible with wetted materials.

Wetted Materials: Float: Solid polypropylene or 304 SS; Lower body: Brass or 303

SS; Magnet: Ceramic; External oat chamber (tee): Matches lower body choice of

brass or 303 SS; Other: Lever arm, spring, pin, etc.: 301 SS.

Temperature Limit: -4 to 220°F (-20 to 105°C) standard, MT high temperature
option 400°F (205°C) (MT not UL, CSA, ATEX, IECEx and KC). ATEX compliant AT,
IECEx IEC and KC option ambient temperature -4 to 167°F (-20 to 75°C) process
temperature: -4 to 220°F (-20 to 105°C).

Pressure Limits: See next page.
Enclosure Rating: Weatherproof and Explosion-proof. Listed with UL and CSA for

Class I, Groups A, B, C and D; Class II, Groups E, F, and G. (Group A on stainless
steel body models only).

2813 II 2 G Ex db IIC T6 Gb Process Temp≤75°C.
EU-Type Certicate No.: KEMA 04ATEX2128.
ATEX Standards: EN 60079-0: 2012 + A11: 2013; EN60079-1: 2014.

IECEx Certied: For Ex db IIC T6 Gb Process Temp≤ 75°C.
IECEx Certicate of Conformity: IECEx DEK II.0039.
IECEx Standards: IEC 60079-00: 2011; IEC 60079-1: 2014.

Korean Certied (KC) for Ex d IIC T6 Gb Process Temp≤75°C.
KTL Certicate Number: 12-KB4BO-0091.

Switch Type: SPDT snap switch standard, DPDT snap switch optional.
Electrical Rating: UL models: 5 A @ 125/250 VAC (V~). CSA, ATEX and IECEx

models: 5 A @ 125/250 VAC (V~); 5A res., 3 A ind. @ 30 VDC (V ). MV option:

0.1 A @ 125 VAC (V~). MT option: 5 A @125/250 VAC (V~). [MT option not UL,
CSA, ATEX or IECEx].
Electrical Connections: UL models: 18 AWG, 18˝ (460 mm) long.
ATEX/CSA/IECEx models: terminal block.

Upper Body: Brass or 303 SS.
Conduit Connection: 3/4˝ male NPT standard, 3/4˝ female NPT on junction box

models. M25 x 1.5 with - BSPT option.
Process Connection: 1˝ male NPT on models without external oat chamber, 1˝
female NPT on models with external oat chamber.

Mounting Orientation: Horizontal with index arrow pointing down.
Weight: Approximately 1 lb (.5 kg) without external oat chamber, 1.75 lb (.8 kg)

with external oat chamber.

Specic Gravity: See next page.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Phone: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

FRONT VIEW DETAIL SIDE VIEW DETAIL

LOCKWASHER

OR

MODEL CHART
Example L6 EP -BB -D -3 -0 -CSA -B0HB L6EPB-B-D-3-0-CSA-B0HB
Series L6 Flotect

®

liquid level switch

Construction EP Explosion proof
Body BB

Switch Type
Process

Connection 3

Float

Type and
Installation

Options AT

Bushing/
Tees and
Bushings*

*Options that do not have ATEX, IECEx or KC.
**BSPT options not compatible with KC option.

Attention: Units without the “AT” sufx are not Directive 2014/34/EU (ATEX) compliant. These units are not intended for use in
potentially hazardous atmospheres in the EU. These units may be CE marked for other Directives of the EU.

SS

D

S

4

0

A

B
C
H
L
S

CSA
GL
IEC
KC
MT
MV
ST
TBC
TOP

B0HB
B0H4
B1HB
B1H4

TB2BS
TB2S

B0HBE
B0H4E
B1HBE
B1H4E

TB2BSE
TB2SE

Brass
Stainless steel

DPDT
SPDT

1˝ NPT
1˝ BSPT, M25 x 1.5 conduit connection**

Spherical polproplene, side wall mount*

Cylindrical 304 SS, side wall mount

Spherical Polypropylene, brass external oat chamber*

Spherical 304 SS, side wall mount

Spherical 304 SS, brass external oat chamber
Spherical 304 SS, 304 SS external oat chamber
Spherical polypropylene, 304 SS external oat chamber*

ATEX approval
CSA approval*
Ground leads*
IECEx approval
Korean certied*
High temperature*
Gold contacts

Stainless steel tag

Terminal block connector
Top mounted oat*

1-1/2˝ NPT hex type brass bushing
1-1/2˝ NPT hex type 304 SS bushing
2˝ NPT hex type brass bushing
2˝ NPT hex type 304 SS bushing
2˝ NPT Brass 250# tee and bushing
2˝ NPT 316 SS ree and bushing
1-1/2˝ BSPT hex type brass bushing**
1-1/2˝ BSPT hex type 304 SS bushing**
2˝ BSPT hex type brass bushing**
2˝ BSPT hex type 304 SS bushing**
2˝ BSPT brass 250# tee and bushing**
2˝ BSPT 316 SS tee and bushing**

MAXIMUM PRESSURE CHART

Pressure Rating psig

Model Float

L6EPB-B-S-3-A
L6EPB-B-S-3-B
L6EPB-B-S-3-C
L6EPB-B-S-3-H
L6EPB-B-S-3-O
L6EPB-S-S-3-A
L6EPB-S-S-3-C
L6EPB-S-S-3-L
L6EPB-S-S-3-O
L6EPB-S-S-3-S

INSTALLATION

Unpack switch and remove any packing material found inside lower housing or oat

chamber.

Switch must be installed with body in a horizontal plane and arrow on side pointing
down.

If switch has an external oat chamber (tee), connect it to vertical sections of 1˝ NPT
pipe installed outside vessel walls at appropriate levels. If unit has no external oat
chamber, it must be mounted in a 1˝ NPT half coupling welded to the vessel wall. The

coupling must extend through the wall.

Cylindrical SS

Polypropylene
Round SS
Round SS
Polypropylene

Cylindrical SS

Round SS
Round SS
Polypropylene
Polypropylene

2

(kg/cm

)

200 (13.8)
250 (17.2)
350 (24.1)
250 (17.2)
1000 (69)
200 (13.8)
350 (24.1)
350 (24.1)
2000 (138)
2000 (138)

Inspect and clean wetted parts at regular intervals.

ELECTRICAL CONNECTIONS

Connect wire leads in accordance with local electrical codes and switch action

required. N.O. contacts will close and N.C. contacts will open when liquid level causes
oat to rise. They will return to “normal” condition on decreasing liquid level. Black =
common, Blue = N.O. and Red = N.C.

For units supplied with both internal ground and external bonding terminals, the

ground screw inside the housing must be used to ground the control. The external
bonding screw is for supplementary bonding when allowed or required by local code.

When external bonding conductor is required, conductor must be wrapped a minimum

of 180° about the external bonding screw. See below. Some CSA listed models are
furnished with a separate green ground wire. Such units must be equipped with a
junction box, not supplied but available on special order.

CONDUCT

SCREW

CLAMP

EU-Type Certicate IECEX and KC Installation Instructions:
Cable Connection

The cable entry device shall be certied in type of explosion protection ameproof
enclosure “d”, suitable for conditions of use and correctly installed. For Ta ≥ 65°C
cable and cable gland rated ≥ 90°C shall be used.

Conduit Connection

An Ex d certied sealing device such as a conduit seal with setting compound shall be
provided immediately to the entrance of the valve housing. For Ta ≥ 65°C wiring and
setting compound, in the conduit seal, rated ≥ 90°C shall be used.

WETTED MATERIALS CHART

2-7/8 [73.03]

6-1/2 [165.10]

3/4 MALE

1-3/4 [44.45]

6 [152.40]

3/4 MALE NPT

[78.18]

8-9/16 [217.49]

1 FEMALE NPT TYP 2 PLACES

Ø1

[46.83]

COVER REMOVAL

[19.86]

3/4 FEMALE NPT CONDUIT

SPDT DPDT

Model Brass Bronze Ceramic Polypropylene 301 SS 303 SS 304 SS
B-S-3-A

B-S-3-B
B-S-3-C
B-S-3-H
B-S-3-O
S-S-3-A
S-S-3-C
S-S-3-L
S-S-3-O
S-S-3-S

Note: ATEX, IECEx and KC units only: The temperature class is determined by the

maximum ambient and or process temperature. Units are intended to be used in
ambient of -20°C≤ Tamb ≤75°C. Units may be used in process temperatures up to
105°C providing the enclosure and switch body temperatures do not exceed 75°C.
The standard Temperature Class is T6 Process Temp ≤75°C.

DIMENSIONS
Model L6 FLOTECT® Float Switch

X
X
X
X
X

Ø1 [25.40]

X

X

X
X
X
X
X
X
X
X
X
X

1 MALE NPT

X

X
X

X
X

X
X
X
X
X
X
X
X
X
X

X
X
X
X

CONDUIT

CONNECTION

X

X

X
X
X

Refer to Certicate No: IECEx DEK 11.0039 for conditions of safe use for IECEx

compliant units.

All wiring, conduit and enclosures must meet applicable codes for hazardous areas.

Conduits and enclosures must be properly sealed. For outdoor or other locations

where temperatures vary widely, precautions should be taken to prevent condensation
inside switch or enclosure. Electrical components must be kept dry at all times.

CAUTION

MAINTENANCE

Inspect and clean wetted parts at regular intervals. The cover should be in place at all
times to protect, the internal components from dirt, dust and weather and to maintain
hazardous location ratings. Disconnect device from the supply circuit before opening
to prevent ignition of hazardous atmosphere. Repairs to be conducted by Dwyer
Instruments, Inc. Units in need of repair should be returned to the factory prepaid.

To prevent ignition of hazardous atmospheres, disconnect the
device from the supply circuit before opening. Keep assembly

tightly closed when in use.

[Ø25.40]

FLOAT

1 MALE NPT

3/4 MALE
NPT CONDUIT
CONNECTION

3/4

[19.05]

Ø1 [25.40] x 2 [50.80]
LONG FLOAT

1-1/16
[26.99]

Cylindrical stainless steel oat

Polypropylene oat

1 MALE NPT

Ø1-1/16 [26.99]

NPT CONDUIT
CONNECTION

Ø1-1/16 [26.99]

3-5/64

1-27/32

1-9/64
[28.97]

2 [50.80] HEX

1-1/16
[26.99]

Round stainless steel oat

With external chamber (tee)

Ø1-1/16 [Ø26.99]

6-1/2 [165.10]

Ø1-1/16 [26.99]

CONNECTION TYP 2 PLACES

3/4 MALE NPT

CONDUIT

CONNECTION

Terminal connections CSA, IECEx, ATEX enclosures

3-1/2 [88.90]

4-3/8 [111.13]

Ø3-11/32

[84.93]

2-15/16

[74.63]

4-1/4 [107.95]

CLEARANCE FOR

CSA, IECEx, ATEX conduit enclosure

Ø3-3/8
[85.73]

25/32

Limited Warranty: The Seller warrants all Dwyer instruments and equipment to be
free from defects in workmanship or material under normal use and service for a
period of one year from date of shipment. Liability under this warranty is limited to
repair or replacement F.O.B. factory of any parts which prove to be defective within
that time or repayment of the purchase price at the Seller’s option provided the
instruments have been returned, transportation prepaid, within one year from the
date of purchase. All technical advice, recommendations and services are based
on technical data and information which the Seller believes to be reliable and are
intended for use by persons having skill and knowledge of the business, at their own
discretion. In no case is Seller liable beyond replacement of equipment F.O.B. factory
or the full purchase price. This warranty does not apply if the maximum ratings label
is removed or if the instrument or equipment is abused, altered, used at ratings above
the maximum specied, or otherwise misused in any way.

THIS EXPRESS LIMITED WARRANTY IS IN LIEU OF AND EXCLUDES ALL
OTHER REPRESENTATIONS MADE BY ADVERTISEMENTS OR BY AGENTS
AND ALL OTHER WARRANTIES, BOTH EXPRESS AND IMPLIED. THERE ARE
NO IMPLIED WARRANTIES OF MERCHANTABILITY OR OF FITNESS FOR A
PARTICULAR PURPOSE FOR GOODS COVERED HEREUNDER.

Buyers Remedies: THE BUYER’S EXCLUSIVE AND SOLE REMEDY ON
ACCOUNT OF OR IN RESPECT TO THE FURNISHING OF NON-CONFORMING
OR DEFECTIVE MATERIAL SHALL BE TO SECURE REPLACEMENT THEREOF
AS AFORESAID. THE SELLER SHALL NOT IN ANY EVENT BE LIABLE FOR THE
COST OF ANY LABOR EXPENDED ON ANY SUCH MATERIAL OR FORM ANY
SPECIAL, DIRECT, INDIRECT OR CONSEQUENTIAL DAMAGES TO ANYONE BY
REASON OF THE FACT THAT IT SHALL HAVE BEEN NON-CONFORMING OR
DEFECTIVE.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Phone: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

Modèle L6 Flotect® Détecteur de niveau

Spécications - Installation et mode d’emploi

Antidéagration et étanche ; homologué UL et CSA­Classe I, Groupes *A, B, C, et D
Classe II, Groupes E, F et G
Conforme à la Directive 2014/34/EU (ATEX) en ce qui concerne

2813 II 2 G Ex db IIC T6 Gb Temp. de fonctionnement ≤75°C
Conforme aux exigences IECEx pour Ex db IIC T6 Gb Temp. de fonctionnement ≤
75°C.
*(Groupe A, corps en acier inox uniquement)

Bulletin E-20

SPÉCIFICATIONS
Utilisation : Gaz ou liquides compatibles avec les matériaux mouillés.

Matériaux mouillés : Flotteur : en propylène expansé rigide ou en acier inox 304;
Corps inférieur : laiton ou inox 303; Aimant : Céramique; Chambre externe à otteur
(té) : en laiton ou en acier inox 303 selon le type de corps inférieur choisi; Autre :

bras de levier, ressort, goupille, etc. : acier inox 301.

Températures limites : de -20 à 105° C (-4 à 220° F) en standard, Option MT
haute température 205° C (400° F) (MT non homologuée UL, CSA, ATEX, IECEx
et KC). AT conforme aux exigences ATEX, option température ambiante : de -20 à
75°C (-4 ° à 167° F) et température de fonctionnement : de -20 à 105°C (-4° à 220°
C) conformes aux exigences IECEx de la CEI et KC.

Pressions limites : Voir page suivante.
Indice de protection : Antidéagration et étanche. Normes UL et CSA pour classe

I, groupes A, B, C et D ; classe II, groupes E, F et G. (groupe A pour les modèles
avec corps en acier inoxydable uniquement).

2813 II 2 G Ex db IIC T6 Gb Temp. de fonctionnement ≤75°C.
Certicat CE n° : KEMA 04ATEX2128.
Normes ATEX : EN60079-0: 2012 + A11: 2013; EN60079-1: 2014.
Certié IECEx : pour Ex db IIC T6 Gb Temp. de fonctionnement≤75°C.
Certicat de conformité IECEx : IECEx DEK II.0039.
Normes IECEx : IEC 60079-00: 2011; IEC 60079-1: 2014.
Certication coréenne (KC) : Ex d IIC T6 Gb Température de fonctionnement
≤75° C (167° F).

Numéro de certicat KTL : 12-KB4BO-0091.
Type d’interrupteur électrique : interrupteur à action rapide SPDT en standard,

interrupteur à action rapide en option.
Caractéristiques électriques : modèles UL : 5A @125/250 Vca (V~). Modèles
CSA, ATEX et IECEx :
5A @ 125/250 Vca (V~); 5A résistif.,
3A inductif. @ 30 VDC (V). Option MV :
.1A @ 125 Vca (V~). Option MT :
5A @125/250 Vca (V~). (Option MT non homologuée UL, CSA, ATEX ou IECEx).
Raccordements électriques : modèles UL : 1 mm², 460 mm. Modèles CSA, ATEX
et IECEx : connecteur bloc à bornes.

Corps supérieur : laiton ou inox 303.
Raccord des conduits : mâle 3/4˝ NPT standard, femelle 3/4˝ NPT sur les

modèles boitier de jonction ou M25 x 1,5 avec BSPT en option.
Raccordement : raccord mâle 1˝ NPT sur modèles sans chambre externe à
otteur, raccord femelle 1˝ NPT sur modèles avec chambre externe à otteur.
Orientation de montage : montage à l’horizontal avec èche d’index pointant vers

le bas.

Poids : Environ .5 Kg sans chambre externe à otteur et .8 Kg avec chambre
externe à otteur.

Densité : Voir page suivante.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Téléphone: 219-879-8000
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

Exemple L6 EP -BB -D -3 -0 -CSA -B0HB L6EPB-B-D-3-0-CSA-B0HB

VUE DE FACE DÉTAILLÉE VUE DE CÔTÉ DÉTAILLÉE

PINCE

R

Série L6 Flotect

®

détecteur de niveau de liquide

Fabrication EP Antidéagation
Corps BB

Type Circuit
(Interrupteur)

Raccord
Processus

Type
Flotteur et
Installation

Options AT

Bague/ Té
et Bague*

*Options que ne sont pas homologuées ATEX et IECEx.
**BSPT options ne sont pas compatible avec KC option.

Attention : Les unités qui ne comportent pas le marquage « AT » ne satisfont pas aux exigences de la Directive 2014/34/EU
(ATEX). Ces unités ne sont pas conçues pour une utilisation en atmosphères potentiellement dangereuses au sein de l’Union
Européenne. Ces unités peuvent être estampillées CE pour d’autres Directives de l’Union Européenne.

SS

D

S

3
4

0

A

B
C
H
L
S

CSA
GL
IEC
KC
MT
MV
ST
TBC
TOP

B0HB
B0H4
B1HB
B1H4

TB2BS
TB2S

B0HBE
B0H4E
B1HBE
B1H4E

TB2BSE
TB2SE

TABLEAU DES PRESSIONS MAXIMALES
Réference du

modèle Flotteur
L6EPB-B-S-3-A

L6EPB-B-S-3-B
L6EPB-B-S-3-C
L6EPB-B-S-3-H
L6EPB-B-S-3-O
L6EPB-S-S-3-A
L6EPB-S-S-3-C
L6EPB-S-S-3-L
L6EPB-S-S-3-O
L6EPB-S-S-3-S

Cylindrique en acier inox

Polypropylène
Rond en acier inox
Rond en acier inox
Polypropylène

Cylindrique en acier inox

Rond en acier inox
Rond en acier inox
Polypropylène
Polypropylène

Pression nominale
psig (kg/cm

200 (13.8)
250 (17.2)
350 (24.1)
250 (17.2)
1000 (69)
200 (13.8)
350 (24.1)
350 (24.1)
2000 (138)
2000 (138)

Laiton

Acier inox
DPDT

SPDT
1˝ NPT

1˝ BSPT, M25 x 1.5 raccord conduit**
Sphérique polypropylènee, montage mural*

Cylindrique acier inox 304 SS, montage mural

Sphérique polypropylènee, Chambre à otteur externe en laiton*
Sphérique 304 SS, montage mural
Sphérique 304 SS, Chambre à otteur externe en laiton
Sphérique 304 SS, Chambre à otteur externe en acier inox 304 SS
Sphérique polypropylènee, Chambre à otteur externe en acier inox
304 SS*

Approuvée par ATEX
Approuvée par CSA*
Câble de mise à la terre*
Approuvée par IECEx
Certication Coréene*
Haute Température*

Contacts en or

étiquette en acier inox
Connecteur bloc à bornes
Monté sur la partie supérieure (sur modèles sans té uniquement)*

1-1/2˝ NPT type hex bague en laiton
1-1/2˝ NPT type hex bague en acier inox 304 SS
2˝ NPT type hex bague en laiton
2˝ NPT type hex bague en acier inox 304 SS
2˝ NPT té et Bague en laiton 250#
2˝ NPT té et bague en acier inox 316 SS
1-1/2˝ BSPT type hex bague en laiton**
1-1/2˝ BSPT type hex bague en acier inox 304 SS**
2˝ BSPT type hex bague en laiton**
2˝ BSPT type hex bague en acier inox 304 SS**
2˝ BSPT té et bague en laiton 250#**
2˝ BSPT té et bague en acier inox 316 SS**

Pour les unités fournies avec, à la fois, des bornes de terre internes et des bornes

2

)

de raccordement externes, la vis de terre située dans le boîtier doit être utilisée
pour relier le contrôle à la terre. La borne à vis externe permet un raccordement
supplémentaire quand cela est possible ou quand cela est exigé par le code local.
Quand un conducteur d’équipotentialité est requis, le conducteur doit être enroulé à
180° autour de la borne à vis externe. Voir ci-dessous. Quelques uns des modèles
homologués par le CSA sont fournis avec un câble de terre vert séparé. Ces unités
doivent être équipées d’un boîtier de jonction, qui n’est pas fourni mais peut être
commandé.

CONDUCTEU

VIS

INSTALLATION

Déballer le détecteur et retirer tout emballage se trouvant à l’intérieur du corps
inférieur ou de la chambre à otteur.

Le détecteur doit être installé avec son corps orienté sur un plan horizontal et sa
èche, située sur le côté, pointant vers le bas.

Si le détecteur possède une chambre à otteur externe (té), le raccorder aux
sections verticales de 1˝ NPT du tuyau installé à l’extérieur de la paroi de la cuve, aux
niveaux adaptés. Si l’unité ne possède pas de chambre à otteur externe,
il faut alors la raccorder par un demi-raccord soudé de 1˝ NPT. Le raccord doit se
prolonger à l’intérieur de la paroi de la cuve.

Vérier et nettoyer les parties mouillées à intervalles réguliers.

RACCORDEMENTS ÉLECTRIQUES

Brancher les câbles conformément aux codes électriques locaux et selon les actions
requises. Les contacts N.O. se ferment et les contacts N.F. s’ouvrent quand le niveau
du liquide fait monter le niveau du otteur. Ils retournent à l’état « normale » quand le
niveau baisse à nouveau. Noir = commun, Bleu = N.O. et Rouge = N.F.

RONDELLE

Type de certicat CE, Instructions d’installation conformes aux exigences
IECEx et KC :
Branchement des câbles

Le dispositif d’entrée du câble doit être équipé d’un boîtier de protection certié type
« d » en ce qui concerne la protection contre les explosions et les ammes. Il doit
être adapté aux conditions d’utilisation et installé correctement. Utiliser un câble et
un passe-câbles de cote ≥ 90°C pour une Ta ≥ 65°C.

Raccord des conduits

Un dispositif de scellement certié Ex d, comme par exemple un joint avec composé
durcissable, doit immédiatement être posé à l’entrée de l’emplacement de la valve.
Pour une Ta ≥ 65°C, à l’intérieur du dispositif de scellement, utiliser un câblage et un
composé durcissable de cote ≥ 90°C.

TABLEAU DES MATÉRIAUX MOUILLÉS

2-7/8 [73.03]

6-1/2 [165.10]

RACCORD DE

1-3/4 [44.45]

6 [152.40]

RACCORD DE

[78.18]

8-9/16 [217.49]

1 RACCORD FEMELLE NPT 2 SORTIES

Ø1

[46.83]

POUR RETRAIT

[19.86]

RACCORD DE CONDUIT

SPDT DPDT

Modèle Laiton Bronze Céramique Polypropylène
B-S-3-A

B-S-3-B
B-S-3-C
B-S-3-H
B-S-3-O
S-S-3-A
S-S-3-C
S-S-3-L
S-S-3-O
S-S-3-S

Remarque: unités ATEX et IECEx uniquement : la classe de température est

déterminée par la température maximale ambiante ou par la température de
fonctionnement. Les unités sont conçues pour être utilisées à des températures
ambiantes correspondant à -20°C≤ Tamb ≤75°C. Les unités peuvent être utilisées
à des températures de fonctionnement allant jusqu’à 105°C, à condition que la
température du corps du boîtier et du détecteur ne dépasse pas 75°C. La classe de
température standard est la T6 Temp. de fonctionnement ≤75°C.

Se référer au n° de certicat : IECEx DEK 11.0039 pour les conditions de sécurité
concernant les unités conformes aux exigences IECEx.

DIMENSIONS
Détecteur de niveau L-6

X
X
X
X
X

Ø1 [25.40]

X

X

X
X
X
X
X
X
X
X
X
X

1 RACCORD MÂLE NPT

X

X
X

X
X

Acier
inox
301

X
X
X
X
X
X
X
X
X
X

Acier
inox
303

X
X
X
X

CONDUIT

MÂLE 3/4 NPT

Acier
inox
304

X

X

X
X
X

Tous les câbles, conduites et boîtiers doivent être conformes aux codes en vigueur en
matière de zones dangereuses. Les conduites et les boîtiers doivent être
correctement scellés. Pour les installations en extérieur ou emplacements où les
températures varient largement, des précautions doivent être prises an d’éviter la
condensation à l’intérieur du détecteur ou du boîtier. Les composants électriques
doivent être maintenus secs en toute circonstance.

AVERTISSEMENT

de l’ouvrir. Maintenir l’assemblage bien fermé lors de l’utilisation.

ENTRETIEN

Vérier et nettoyer les parties mouillées à intervalles réguliers. Le couvercle doit être
maintenu en place, an de protéger les composants, situés à l’intérieur, de la saleté,
de la poussière, des intempéries et pour garantir ses caractéristiques de protection
en environnement dangereux. Pour éviter toute ignition en atmosphère dangereuse,
débrancher le dispositif de l’alimentation électrique avant de l’ouvrir. Les réparations
doivent être effectuées par Dwyer Instruments, Inc. Les unités qui doivent être
réparées doivent être renvoyées aux ateliers de l’usine.

[Ø25.40]

FLOTTEUR

Pour éviter toute ignition en atmosphère dangereuse,
débrancher le dispositif de l’alimentation électrique avant

RACCORD

1 RACCORD MÂLE NPT

DE CONDUIT

MÂLE 3/4 NPT

3/4

[19.05]

Flotteur en polypropylène

Ø1 [25.40] x 2 [50.80]
FLOTTEUR LONG

1 RACCORD MÂLE NPT

1-1/16
[26.99]

Flotteur cylindrique en acier inox

Ø1-1/16 [26.99]

CONDUIT

MÂLE 3/4 NPT

Ø1-1/16 [26.99]

3-5/64

1-27/32

1-9/64
[28.97]

2 [50.80] HEX

1-1/16
[26.99]

Flotteur rond en acier inox

Avec chambre externe à otteur (té)

6-1/2 [165.10]

FEMELLE 3/4 NPT 2 SORTIES

Ø1-1/16 [Ø26.99]

RACCORD DE

CONDUIT

MÂLE 3/4 NPT

Ø1-1/16 [26.99]

Bornes de raccordement des boîtiers homologués CSA, IECEx, et ATEX

3-1/2 [88.90]

4-3/8 [111.13]

Ø3-11/32

[84.93]

4-1/4 [107.95]

DÉGAGEMENT

boîtier CSA, IECEx, ATEX

2-15/16

[74.63]

Ø3-3/8
[85.73]

25/32

Garantie limitée: Tous les instruments et équipements Dwyer sont garantis sans
défaut de fabrication par le vendeur et pour une période de un an à partir de la date
d’envoi, dans le cadre d’une utilisation et d’un entretien normaux. La responsabilité,
sous cette garantie, est limitée à la réparation et au remplacement F.O.B. usine,
de toutes les pièces qui présenteraient des défections, dans la limite de cette période,
ou au remboursement de la somme, selon décision du vendeur, à condition que les
instruments aient été renvoyés et les frais de port payés, dans un délai d’un an à
compter de la date d’achat. Tous les conseils techniques, toutes les recommandations
et les services sont basés sur des données et des informations techniques que le
vendeur garantit comme étant ables et destinées à des personnes formées dans ce
domaine. En aucun cas, le vendeur n’est dans l’obligation de remplacer l’équipement
F.O.D. usine ni de rembourser la somme totale payée. L’équipement n’est plus couvert
par la garantie en cas de retrait de l’étiquette des caractéristiques du dispositif ou si
l’instrument ou l’équipement est malmené, altéré, utilisé à des cotes allant au delà du
maximum spécié ou utilisé de façon impropre en général.

CETTE GARANTIE EXPRESSE ET LIMITÉE S’APPLIQUE EN LIEU DE ET EXCLUT
TOUTES LES AUTRES DÉCLARATIONS DONNÉES PAR DES PUBLICITÉS OU
PAR DES AGENTS ET TOUTE AUTRE GARANTIE, QUE CELLES-CI SOIENT
CLAIREMENT EXPRIMÉES OU IMPLICITES. IL N’EXISTE AUCUNE GARANTIE
IMPLICITE DE COMMERCIABILITÉ NI D’ADAPTATION SOUS QUELQUE FORME
QUE CE SOIT, EN CE QUI CONCERNE LES MARCHANDISES COUVERTES
CI-DESSOUS.

Recours de l’acheteur: LE SEUL ET UNIQUE RECOURS DE L’ACHETEUR, DANS
LE CADRE D’UN OBJET NON CONFORME OU DÉFECTUEUX, EST LE
REMPLACEMENT COMME INDIQUÉ PLUS-HAUT. LE VENDEUR NE SERA
AUCUNEMENT TENU POUR RESPONSABLE POUR LE COÛT ENGENDRÉ PAR
DES TRAVAUX EFFECTUÉS SUR LE MATÉRIEL, NI POUR LES DOMMAGES
SPÉCIAUX, DIRECTS, INDIRECTS OU CAUSÉS PAR LE DISPOSITIF, SUR LE
SIMPLE FAIT QU’IL AIT PU ÊTRE NON-CONFORME OU DÉFECTUEUX.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Téléphone: 219-879-8000
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

Modell L6 Flotect® Füllstandswächter

Technische Daten - Installation und Betriebsanleitung

Explosionsgeschützt; UL- und CSA-Zulassung ­Klasse I, Gruppe *A, B, C und D
Klasse II, Gruppe E, F und G
Richtlinie 2014/34/EU (ATEX) für

2813 II 2 G Ex db IIC T6 Gb Prozesstemp. ≤75 °C
IECEx-Genehmigung für Ex db IIC T6 Gb Prozesstemp. ≤75 °C
*(Gruppe A, nur Edelstahlgehäuse)

Bulletin E-20

TECHNISCHE DATEN
Medium: Flüssigkeiten, kompatibel mit den mediumberührenden Teilen.

Mediumberührende Teile: Schwimmer: Polypropylen oder Edelstahl 304;

Unteres Gehäuse: Messing oder Edelstahl 303; Magnet: Keramik; Externe
Durchusskammer: Passend zu unterem Gehäuse (Messing oder Edelstahl 303);
Andere: Schwimmerarm, Feder, Pin etc.: Edelstahl 301.
Temperaturbereich: -20 bis 105 °C (-4 bis 220 °F) Standard, MT Version bis 205
°C (400 °F)(MT-Version nicht möglich mit ex-geschützter Ausführung gemäß UL,
CSA, ATEX, IECEx und KC). ATEX-Ausführung AT-, IECEx-IEC- und KC-Option
Umgebungstemperatur -20 bis 75 °C (-4 bis 167 °F) Prozesstemperatur: -20 bis
105 °C (-4 bis 220 °F).

Druckbereich: siehe nächste Seite.
Gehäuse: Wettergeschützt und explosionsgeschützt. Zulassung gemäß UL und

CSA für Klasse I, Gruppe A, B, C und D; Klasse II, Gruppe E, F, und G. (Gruppe A
nur bei Modellen mit Edelstahlgehäuse).

2813 II 2 G Ex db IIC T6 Gb Prozesstemp. ≤75 °C
EU-Zertikat Nr.: KEMA 04ATEX2128
ATEX-Standards: EN60079-0: 2012 + A11: 2013; EN60079-1: 2014.

IECEx-Zulassung: für Ex db IIC T6 Gb Prozesstemp. ≤75 °C.
IECEx-Konformitätszertikat: IECEx DEK II.0039.
IECEx-Standards: IEC 60079-00: 2011; IEC 60079-1: 2014.

Koreanische Zertizierung (KC) für Ex d IIC T6 Gb Prozesstemp. ≤75 °C (167 °F).
KTL-Zertikatsnummer: 12-KB4BO-0091.

Mikroschalter: SPDT Standard, DPDT optional.
Schaltleistung: UL-Modelle: 5A @ 125/250 VAC (V~). CSA-, ATEX- und IECEx-

Modelle: 5A @ 125/250 VAC (V~); 5A res., 3A ind. @ 30 VDC (V-).
MV-Option: .1A @ 125 VAC (V~).
MT-Option: 5A @125/250 VAC (V~).
[MT-Option nicht möglich bei UL, CSA, ATEX und IECEx].
Elektrische Anschlüsse: UL-Modelle: 18 AWG, 18˝ (460 mm) lang, ATEX-, CSA­und IECEx-Ausführung: Klemmleiste.

Oberes Gehäuse: Messing oder
Edelstahl 303.

Kabeleingang: 3/4˝ NPTM Standard, 3/4˝ NPTF bei Modellen mit Schutzbox oder
M25 x 1,5 mit -BSPT-Option.
Prozessanschluss: 1˝ NPTM bei Modellen ohne T-Stück, 1˝ NPTF bei Modellen
mit T-Stück.

Montagerichtung: horizontaler Einbau mit Pfeilrichtung nach unten
Gewicht: ca. 0,5 kg ohne T-Stück, ca. 0,8 kg mit T-Stück.
Dichte: siehe nächste Seite.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Telefon: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

VORDERANSICHT SEITENANSICHT

FEDERRING

Beispiel L6 EP -BB -D -3 -0 -CSA -B0HB L6EPB-B-D-3-0-CSA-B0HB
Serie L6 Flotect

®

Füllstandsschalter

Konstruktion EP Explosionsgeschützt
Gehäuse BB

Schaltertyp D

Prozessanschluss 3

Schwimmer
Typ und
Installation

Optionen AT

Buchse/ T-Stück
und Buchse*

*Optionen ohne ATEX und IECEx.
**BSPT optionen sind nicht kompatibel mit KC optionen.

SS

S

4

0

A

B
C
H
L
S

CSA
GL
IEC
KC
MT
MV
ST
TBC
TOP

B0HB
B0H4
B1HB
B1H4

TB2BS
TB2S

B0HBE
B0H4E
B1HBE
B1H4E

TB2BSE
TB2SE

Messing
Edelstahl

DPDT
SPDT

1˝ NPT
1˝ BSPT, M25 x 1.5 Leitung-Anchlüsse(Conduit)**

Sphärischer Polypropylen, Seitenwandhalterung*

Cylindrical Edelstahl 304 SS, Seitenwandhalterung

Sphärischer Polypropylen, Messing Externe Schwimmerkammer*
Sphärischer Edelstahl 304 SS, Seitenwandhalterung
Sphärischer Edelstahl 304 SS, Messing Externe Schwimmerkammer
Sphärischer Edelstahl 304 SS, Edelstahl 304 SS Externe Schwimmerkammer
Sphärischer Polypropylen, Edelstahl 304 SS Externe Schwimmerkammer*

ATEX Genehmigung
CSA Genehmigung*
Erdungskabel*
IECEx Genehmigung
Koreanisch zertizierte(KC)*
Hoch Temperatur*
Goldkontakte
Edelstahletikett
Schraubklemmenanschluss
Oben Montiert Schwimmer*

1-1/2˝ NPT Sechsecktyp Messing Buchse
1-1/2˝ NPT Sechsecktyp Edelstahl 304 SS Buchse
2˝ NPT Sechsecktyp Messing Buchse
2˝ NPT Sechsecktyp Edelstahl 304 SS Buchse
2˝ NPT Messing 250# T-Stück und Buchse
2˝ NPT Edelstahl 316 SS T-Stück und Buchse
1-1/2˝ BSPT Sechsecktyp Messing Buchse**
1-1/2˝ BSPT Sechsecktyp 304 SS Buchse**
2˝ BSPT Sechsecktyp Messing Buchse**
2˝ BSPT Sechsecktyp Edelstahl 304 SS Buchse**
2˝ BSPT Messing 250# T-Stück and Buchse**
2˝ BSPT Edelstahl 316 SS T-Stück and Buchse**

Achtung: Geräte ohne AT-Sufx sind nicht nach 2014/34/EU zertiziert. Diese Geräte sind für den Einsatz in explosionsgefährdeten
Räumen nicht geeignet. Sie sind nur nach CE getestet.

MAXIMALER DRUCKBEREICH

Modell Schwimmer
L6EPB-B-S-3-A

L6EPB-B-S-3-B
L6EPB-B-S-3-C
L6EPB-B-S-3-H
L6EPB-B-S-3-O
L6EPB-S-S-3-A
L6EPB-S-S-3-C
L6EPB-S-S-3-L
L6EPB-S-S-3-O
L6EPB-S-S-3-S

INSTALLATION

Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial aus
dem unteren Gehäuse und der Durchusskammer.

Der Füllstandswächter muss mit dem Gehäuse in einer horizontalen Lage montiert
werden, so dass der Pfeil auf der Seite des Gehäuses nach unten zeigt.

Wenn der Wächter mit einem T-Stück bestellt wurde, verbinden Sie die vertikalen
Anschlüsse mit einem 1”-NPT-Rohr, das außerhalb der Kesselwand montiert ist.
Montieren Sie den Wächter bei den gewünschten Füllhöhen. Wenn der Wächter
ohne T-Stück geliefert wurde, muss er mit einem 1”-NPT-Flansch an der Kesselwand
befestigt werden.

Reinigen und kontrollieren Sie die mediumberührenden Teile in regelmäßigen
Abständen.

ELEKTRISCHE ANSCHLÜSSE

Verbinden Sie die Kabel entsprechend den örtlichen Regularien. Der Kontakt N.O.
ist stromlos offen und der Kontakt N.C. ist stromlos geschlossen. Die Schaltpunkte
kehren zum normalen Betrieb zurück, nachdem der Füllstand sich wieder gesenkt
hat. Schließen Sie die Kabel wie folgt an: schwarz = gemeinsamer Pol blau = stromlos
offen rot = stromos geschlossen.

Edelstahl zylindrisch

Polypropylen

Edelstahl rund
Edelstahl rund

Polypropylen

Edelstahl zylindrisch
Edelstahl rund
Edelstahl rund

Polypropylen
Polypropylen

Druckbereich in psig
(bar) (kg/cm

200 (13.8)
250 (17.2)
350 (24.1)
250 (17.2)
1000 (69)
200 (13.8)
350 (24.1)
350 (24.1)
2000 (138)
2000 (138)

2

)

Bei Geräten mit interner Erdungsschraube und externer Verbindungsschraube muss
die innere Erdungsschraube zur Erdung des Signales verwendet werden. Die externe
Verbindungsschraube dient zur zusätzlichen Erdung, falls von örtlichen Regularien
erlaubt oder erfordert. Ist ein externer Verbindungsleiter erforderlich, muss der
Leiter mindestens 180 ° um die externe Verbindungsschraube gewickelt sein. Siehe
unten. Einige CSA-Modelle werden mit einem separaten grünen Erdungskabel
geliefert. Solche Modelle müssen mit einer Schutzbox ausgestattet werden, die nicht
automatisch mitgeliefert wird, aber auf Sonderbestellung verfügbar ist.

SCHRAUBE

KLEMME

EU-Zertizierung IECEx- und KC-Installationsanweisungen:

Kabelanschluss:
Das Gerät ist zugelassen in der Explosionsschutzklasse “d“ und einsetzbar in diesen
Umgebungsbedingungen, wenn es korrekt installiert ist. Bei Ta ≥ 65 °C sind Kabel
und Kabelverschraubungen für ≥ 90 °C zu verwenden.

Gehäuseverschraubung

Bei einem Ex d-zertizierten Gerät muss unmittelbarer Zugriff auf das Innere des
Gehäuses gewährleistet sein. Bei Ta ≥ 65 °C sind Drähte und Verbindungen für
≥ 90 °C zu verwenden

LEITER

MEDIUMBERÜHRENDE TEILE

2-7/8 [73.03]

6-1/2 [165.10]

3/4 NPTM

1-3/4 [44.45]

6 [152.40]

3/4 NPTM

[78.18]

8-9/16 [217.49]

1 NPTF TYP 2 PLÄTZE

Ø1

DER ABDECKUNG

[19.86]

3/4 NPTF

SPDT DPDT

Modell Messing Bronze Keramik Polypropylen Edelstahl SS Edelstahl SS Edelstahl SS
B-S-3-A

B-S-3-B
B-S-3-C
B-S-3-H
B-S-3-O
S-S-3-A
S-S-3-C
S-S-3-L
S-S-3-O
S-S-3-S

Hinweis: nur für ATEX-, IECEx- und KC-Geräte: Die Temperaturklassen richten sich

nach der maximalen Umgebungstemperatur bzw. der Prozesstemperatur.
Die Geräte können entsprechend -20 °C ≤Ta ≤75 °C eingesetzt werden.
Die Geräte lassen sich bis zu einer Prozesstemperatur von maximal 105 °C verwenden,
vorausgesetzt die Temperatur des Gehäuses und des Schalters überschreitet nicht 75
°C. Die Standardtemperatur der Klasse 6 beträgt ≤75 °C.

Informationen zum sicheren Umgang mit IECEx-Geräten nden Sie im Zertikat
Nr.: IECEx DEK 11.0039.

ABMESSUNGEN
Füllstandswächter modell L-6

X
X
X
X
X

Ø1 [25.40]

X

X

X
X
X
X
X
X
X
X
X
X

1 NPTM

X

X
X

X
X

X
X
X
X
X
X
X
X
X
X

KABEL-

EINGANG

X
X
X
X

X

X

X
X
X

Alle Verdrahtungen und Gehäuse müssen den entsprechenden Regularien
für explosionsgefährdete Umgebungen entsprechen. Die Gehäuse müssen
ordnungsgemäß abgedichtet werden. Bei Außenanwendungen oder anderen
Anwendungen, bei denen die Temperaturen stark schwanken, müssen Vorkehrungen
zur Vermeidung von Kondensation innerhalb des Gehäuses getroffen werden.
Alle elektrischen Komponenten sind vor Feuchtigkeit zu schützen.

Zur Vermeidung von Bränden in explosionsgefährdeten

ACHTUNG

Arbeiten immer geschlossen.

WARTUNG

Reinigen und kontrollieren Sie die mediumberührenden Teile in regelmäßigen
Abständen. Die Abdeckung muss immer verschlossen sein, um die internen
Teile vor Schmutz, Staub und Wettereinüssen zu schützen. Lösen Sie immer die
Spannungsversorgung, bevor Sie den Schalter öffnen, um Arbeiten an der Elektrik
vorzunehmen. Reparaturen sind von Dwyer Instruments, Inc. vorzunehmen. Senden
Sie reparaturbedürftige Teile mit Vorauszahlung an den Betrieb.

[Ø25.40]

SCHWIMMER

Umgebungen unterbrechen Sie die Spannungsversorgung, bevor
Sie den Durchusswächter öffnen. Halten Sie das Gerät beim

3/4 NPTM

1 NPTM

KABEL-

EINGANG

3/4

[19.05]

Polypropylenschwimmer

Ø1 [25.40] x 2 [50.80]
LANGER
SCHWIMMER

1 NPTM

1-1/16
[26.99]

Zylindrischer Edelstahlschwimmer

Ø1-1/16 [26.99]

KABEL-

EINGANG

Ø1-1/16 [26.99]

3-5/64

1-27/32

[46.83]

1-9/64
[28.97]

2 [50.80] HEX

1-1/16
[26.99]

Runder Edelstahlschwimmer

Ø3-11/32

[84.93]

6-1/2 [165.10]

Mit T-Stück

Ø1-1/16 [Ø26.99]

3/4 NPTM

KABEL-

EINGANG

Ø1-1/16 [26.99]

KABELEINGANG

TYP 2 PLÄTZE

Ø3-3/8
[85.73]

Klemmleisten für CSA-, IECEx, und ATEX-Modelle

3-1/2 [88.90]

4-3/8 [111.13]

4-1/4 [107.95]

ABSTAND FÜR ENTFERNUNG

IECEx, ATEX-Gehäuse

2-15/16

[74.63]

25/32

Beschränkte Garantie: Der Verkäufer gewährleistet, dass alle Geräte und
Geräteteile von Dwyer Instruments für die Dauer von einem Jahr ab der Lieferung
bei normalem Gebrauch und Wartung frei von Material- und Herstellungsfehlern sind.
Die Verpichtungen im Rahmen dieser Garantie beschränken sich auf die Reparatur
oder Ersetzung FOB jeglicher Teile, bei denen innerhalb dieses Zeitraums
nachgewiesenermaßen Defekte auftreten, oder die Auszahlung des Einkaufspreises
(nach Wunsch des Verkäufers), vorausgesetzt, die Geräte wurden innerhalb eines
Jahres nach dem Verkaufsdatum zurückgeschickt und der Transport im Voraus

bezahlt.

Die Erteilung sämtlicher technischer Ratschläge, Empfehlungen und Dienstleistungen
erfolgt auf der Grundlage von technischen Daten und Informationen, die der Verkäufer
als zuverlässig erachtet und die zum Gebrauch durch Personen bestimmt sind, die
über betriebliche Fertigkeiten und Fachkenntnisse verfügen und nach eigenem
Ermessen handeln. Der Verkäufer übernimmt keine Haftung, die über den Austausch
von Geräteteilen FOB oder die Zahlung des vollen Einkaufspreises hinausgeht.
Diese Garantie gilt nicht, wenn die Kennzeichnung der Grenzdaten entfernt wurde
oder wenn das Gerät oder Geräteteil unsachgemäß gebraucht, umgebaut, oberhalb
der angegebenen Grenzwerte oder anderweitig falsch verwendet wurde.

DIESE AUSDRÜCKLICH BESCHRÄNKTE GARANTIE ERSETZT UND SCHLIESST
ALLE ANDEREN ERKLÄRUNGEN AUS, DIE DURCH WERBEKUNDEN ODER
VERTRETER GEMACHT WERDEN, SOWIE ALLE ANDEREN GARANTIEN,
SOWOHL AUSDRÜCKLICHE ALS AUCH STILLSCHWEIGENDE. FÜR DIE HIERIN
INBEGRIFFENEN WAREN GIBT ES KEINE STILLSCHWEIGENDEN GARANTIEN
HINSICHTLICH GEBRAUCHSTAUGLICHKEIT ODER GEBRAUCHSEIGNUNG FÜR
EINEN BESTIMMTEN ZWECK.

Rechtsschutz des Käufers: DER AUSSCHLIESSLICHE UND ALLEINIGE
RECHTSSCHUTZ DES KÄUFERS INFOLGE VON ODER HINSICHTLICH
AUSSTATTUNG NICHTKONFORMER ODER DEFEKTER MATERIALIEN
BESTEHT IN DER BESCHAFFUNG EINES ERSATZES, WIE ZUVOR GENANNT.
DER VERKÄUFER IST KEINESFALLS HAFTBAR ZU MACHEN FÜR KOSTEN
JEGLICHER ARBEITEN, DIE AN SOLCHEN MATERIALIEN AUSGEFÜHRT
WURDEN, ODER JEGLICHE SPEZIELLE, DIREKTE, INDIREKTE ODER
FOLGESCHÄDEN GEGENÜBER JEDWEDER PERSON AUS DEM GRUND, DASS
ES NICHTKONFORM ODER DEFEKT GEWESEN IST.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Telefon: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

Modelo L6 Flotect® Interruptor de otador

Especicaciones: Instrucciones de instalación y uso

A prueba de explosiones; Listado en UL y CSA ­Clase I, Grupos *A, B, C y D
Clase II, Grupos E, F y G
Cumple con la Directiva 2014/34 /EU (ATEX) para

2813 II 2 G Ex db IIC T6 Temperatura de proceso de ≤75 °C
Cumple con IECEx para Ex db IIC T6 Gb Temperatura de proceso de ≤75 °C
*(Grupo A, solo para cuerpos de acero inoxidable)

Boletín E-20

SPECIFICATIONS
Servicio: Líquidos compatibles con los materiales mojados.

Materiales mojados: Flotador: Polipropileno sólido o acero inoxidable 304; Cuerpo

inferior: Latón o acero inoxidable 303; Imán: Cerámico; Cámara del otador enterno
(“T”): Corresponde a la opción de cuerpo inferior de latón o acero inoxidable 303;
Otros: Palanca, resorte, pasador, etc.: acero inoxidable 301.
Límite de temperatura: -20 a 105°C (-4 a 220°F) estándar, opción de alta
temperatura MT 205°C (400°F) (MT no cumple con UL, CSA, ATEX, IECEx y KC).
Opción AT conforme a ATEX, IEC conforme a IECEx y opción KC temperatura
ambiente -20 a 75°C (-4 to 167°F), temperatura de proceso: -20 a 105°C (-4 a
220°F).

Límites de presión: Ver la página siguiente.
Clasicación de gabinete: Resistente a la intemperie y a prueba de explosiones:

Homologado por UL y CSA para clase I, grupos A, B, C y D; clase II grupos E, F y
G. (Grupo A sólo en modelos con cuerpo de acero inoxidable).

2813 II 2 G Ex db IIC T6 Gb Temperatura de proceso de ≤75 °C.
Núm. certicado tipo EU: KEMA 04ATEX2128.
Estándares ATEX: EN60079-0: 2012 + A11: 2013; EN60079-1: 2014.

Certicación IECEx: Para Ex db IIC T6 Gb Temperatura de proceso de ≤ 75 °C.
Certicado de cumplimiento IECEx: IECEx DEK II.0039.
Normas IECEx: IEC 60079-00: 2011; IEC 60079-1: 2014.

Certicación coreana (KC) de Ex d IIC T6 Gb, temp. de proceso ≤75°C (167° F).
Certicado KTL número: 12-KB4BO-0091.
Tipo de interruptor: Interruptor de acción rápida 1P2T estándar, interruptor de
acción rápida 2P2T opcional.
Clasicación eléctrica: modelos UL: 5 A @ 125/250 VCA (V~). Modelos CSA,
ATEX y IECEx: 5 A @ 125/250 VCA (V~); 5 A resistivo, 3 A inductivo. @ 30 VCC
(V). Opción MV: 0,1 A @ 125 VCA (V~). Opción MT: 5 A @125/250 VCA (V~).
[Opción MT no aprobada por UL, CSA, ATEX o IECEx].
Conexiones eléctricas: modelos UL:
18 AWG, 18˝ (460 mm) de longitud. Modelos ATEX/CSA/IECEx: bloque de

terminales.

Cuerpo superior: Latón o acero inoxidable 303.
Conexión de conducto: NPT macho de 3/4˝ estándar, NPT hembra de 3/4˝ en

modelos con caja de unión o M25 x 1,5 con opción de - BSPT.
Conexión de proceso: NPT macho de
1˝ en modelos sin cámara de otador externo, NPT hembra de 1˝ en modelos con
cámara de otador externo.

Orientación de montaje: Horizontal con la echa índice apuntando hacia abajo.
Peso: Aproximadamente 0,5 kg sin la cámara de otador externo, 0,8 kg con la

cámara de otador externo.

Peso especíco: Ver la página siguiente.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Teléfono: 219-879-8000
Fax: [phone]

www.dwyer-inst.com
correo electrónico:

[email protected]

ARANDELA DE RETENCIÓN

OR

Ejemplo L6 EP -BB D- -3 -0 -CSA -B0HB L6EPB-B-D-3-0-CSA-B0HB
Serie L6 Flotect

®

Interruptor de Nivel de Líquido

Fabricación EP A Prueba de Explosiones
Cuerpo BB

Tipo de circuito
(Interruptor)

Prozessanschluss 3

Proceso de
conexión

Opciones AT

Cojinete/ “T”
y Cojinete*

*Opciones que no tienen ATEX o IECEx.
**BSPT opciones no son compatibles con le KC opcione.

SS

D

S

4

0

A

B
C
H
L
S

CSA
GL
IEC
KC
MT
MV
ST
TBC
TOP

B0HB
B0H4
B1HB
B1H4

TB2BS
TB2S

B0HBE
B0H4E
B1HBE
B1H4E

TB2BSE
TB2SE

Latón
Acero inoxidable

1P2T
2P2T

1˝ NPT
1˝ BSPT, M25 x 1.5 Conexión de conducto (Conduit)**

Esférico de Poliporpileno, Pared Lateral Montar*
Cilíndrico de Acero Inoxidable 304 SS, Pared Lateral Montar
Esférico de Poliporpileno, Cámara de Flotación Externa de Latón*
Esférico de Acero Inoxidable 304 SS, Pared Lateral Montar
Esférico de Acero Inoxidable 304 SS, Cámara de Flotación Externa de Latón
Esférico de Acero Inoxidable 304 SS, Cámara de Flotación Externa de Acero Inoxidable 304 SS
Esférico de Poliporpileno, Cámara de Flotación Externa de Acero Inoxidable 304 SS*

Approbado ATEX
Approbado CSA*
Cable a tierra*
Approbado IECEx
Certicación coreana(KC)*
Alta temperatura*

Microcontactos dorados

Acrero Inoxidable Etiqueta

Conector de bloque de terminales

Flotador Montado Superior*
1-1/2˝ NPT Tipo Hexagonal Cojinete de Latón

1-1/2˝ NPT Tipo Hexagonal Cojinete de Acero Inoxidable 304 SS
2˝ NPT Tipo Hexagonal Cojinete de Latón
2˝ NPT Tipo Hexagonal Cojinete de Acero Inoxidable 304 SS
2˝ NPT “T” y Cojinete de Latón 250#
2˝ NPT “T” y Cojinete de Acero Inoxidable 316 SS
1-1/2˝ BSPT Tipo Hexagonal Cojinete de Latón**
1-1/2˝ BSPT Tipo Hexagonal Cojinete de Acero Inoxidable 304 SS**
2˝ BSPT Tipo Hexagonal Cojinete de Latón**
2˝ BSPT Tipo Hexagonal Cojinete Acero Inoxidable 304 SS**
2˝ BSPT “T” y Cojinete de Latón 250#**
2˝ BSPT “T” y Cojinete de Acero Inoxidable 316 SS**

Atención: Las unidades sin el sujo “AT” no cumplen con la Directiva 2014/34/EU (ATEX). Estas unidades no son aptas para usarse en atmósferas
potencialmente peligrosas en la UE. Estas unidades pueden tener la marca CE para otras Directivas de la UE.

TABLA DE PRESIONES MÁXIMAS
Número de

modelo Flotador
L6EPB-B-S-3-A

L6EPB-B-S-3-B
L6EPB-B-S-3-C
L6EPB-B-S-3-H
L6EPB-B-S-3-O
L6EPB-S-S-3-A
L6EPB-S-S-3-C
L6EPB-S-S-3-L
L6EPB-S-S-3-O
L6EPB-S-S-3-S

INSTALACIÓN

Desempaque el interruptor y quite cualquier material de empaque que se encuentre
dentro del alojamiento inferior o de la cámara de otador.

El interruptor debe instalarse con el cuerpo en un plano horizontal y la echa del
costado en dirección hacia abajo.

Si el interruptor tiene una cámara de otador externo (“T”), conéctela a las secciones
verticales del tubo NPT de 1˝ instalado en las paredes del recipiente externo a niveles
apropiados. Si la unidad no tiene una cámara de otador externo, debe montarse en
un medio acoplamiento NPT de 1˝ soldado a la pared del recipiente. El acoplamiento
debe extenderse a través de la pared.

Cilíndrico de acero inoxidable

Polipropileno
Esférico, de acero inoxidable
Esférico, de acero inoxidable
Polipropileno

Cilíndrico de acero inoxidable

Esférico, de acero inoxidable
Esférico, de acero inoxidable
Polipropileno
Polipropileno

Clasicación de
presión psig (kg/cm

200 (13.8)
250 (17.2)
350 (24.1)
250 (17.2)
1000 (69)
200 (13.8)
350 (24.1)
350 (24.1)
2000 (138)
2000 (138)

2

)

Para los equipos que se suministren con tomas de tierra interna y externa, el tornillo
de tierra del interior del alojamiento debe usarse para conectar el control a tierra.
El tornillo de conexión externo es para realizar una conexión adicional cuando sea

permitido o requerido por las normas locales. Cuando se requiere el conductor de

conexión externo, este debe envolverse un mínimo de 180° alrededor del tornillo
de conexión externo. Ver a continuación. Algunos modelos listados en CSA se
proporcionan con un cable verde separado de conexión a tierra. Tales unidades
deben equiparse con una caja de unión, que no se suministra, pero que se encuentra

disponible a pedido.

CONDUCT

TORNILLO

ABRAZADERA

DETALLE DE LA VISTA FRONTAL DETALLE DE LA VISTA LATERAL

Inspeccione y limpie las piezas mojadas a intervalos regulares.

CONEXIONES ELÉCTRICAS

Conecte los contactos del cable de acuerdo con los códigos eléctricos locales y
según la acción requerida del interruptor. Los contactos abiertos se cerrarán y los
contactos cerrados se abrirán cuando el nivel de líquido haga que el otador se
eleve. Regresarán a su estado “normal” cuando disminuya el nivel de líquido. Negro =
común, Azul = Abierto y Rojo = Cerrado.

TABLA DE MATERIALES MOJADOS

2-7/8 [73.03]

6-1/2 [165.10]

CONEXIÓN DE

1-3/4 [44.45]

6 [152.40]

CONEXIÓN DE

[78.18]

8-9/16 [217.49]

NPT HEMBRA DE 1 LUGARES TIPO 2

Ø1 [Ø25.40]

[46.83]

EXTRACCIÓN DE LA TAPA

[19.86]

CONEXIÓN DE

1P2T 2P2T

Modelo Latón Bronce Cerámico Polipropileno Acero Inoxidable 301 Acero Inoxidable 303 Acero Inoxidable 304
B-S-3-A

B-S-3-B
B-S-3-C
B-S-3-H
B-S-3-O
S-S-3-A
S-S-3-C
S-S-3-L
S-S-3-O
S-S-3-S

Instrucciones de instalación del certicado EU-Type, IECEx y KC:
Conexión del cable

El dispositivo de entrada de cable debe tener certicación para caja resistente al
fuego con protección contra explosiones tipo “d”, adecuada para las condiciones de
uso e instalada correctamente. Para temperaturas ambiente ≥ 65 °C se deben usar
cables y prensas aptos para ≥ 90 °C.

Conexión de conducto

Se debe usar un dispositivo con certicación Ex d, como por ejemplo, un sello

de conducto con un compuesto endurecedor inmediatamente en la entrada del

compartimento de la válvula. Para temperaturas ambiente ≥ 65 °C se deben usar
cables y un compuesto endurecedor, en el sello de conducto, con clasicación hasta
≥ 90 °C.

Nota: solo para equipos ATEX, IECEx y KC: La clase de temperatura está determinada
por la temperatura máxima ambiente o de proceso. Las unidades están hechas para
usarse en ambientes de -20 °C≤ Temp. amb. ≤75 °C. Las unidades pueden usarse en
temperaturas de proceso de hasta 105 °C siempre que las temperaturas de la caja y
del cuerpo del interruptor no superen los 75 °C. La clase de temperatura estándar es
T6, temperatura de proceso ≤75 °C.

DIMENSIONES
Interruptor de otador modelo L-6

X
X
X
X
X

Ø1 [25.40]

X

X

X
X
X
X
X
X
X
X
X
X

NPT MACHO de 1

X

X
X

X
X

X
X
X
X
X
X
X
X
X
X

CONDUCTO NPT

MACHO DE 3/4

X
X
X
X

Consulte el n.º de certicado: IECEx DEK 11.0039 para conocer las condiciones de uso
seguro de las unidades que cumplen con IECEx.

Todos los cables, conductores y cajas deben cumplir los códigos vigentes para áreas
peligrosas. Los conductores y cajas deben estar adecuadamente sellados. Para

exteriores o para otros lugares en los que las temperaturas varíen ampliamente, se
deben tomar las precauciones para prevenir condensaciones en el interior del interruptor

o de la caja. Los componentes eléctricos se deben mantener secos en todo momento.

PRECAUCIÓN

esté en uso.

MANTENIMIENTO

Inspeccione y limpie las piezas mojadas a intervalos regulares. La tapa debe estar
colocada en todo momento, a n de proteger los componentes internos de la suciedad,
el polvo, el clima, y para mantener las clasicaciones para ubicaciones peligrosas.
Desconecte el dispositivo del circuito de la fuente de alimentación antes de abrirlo, a n
de evitar incendios en una atmósfera peligrosa. Las reparaciones deben ser realizadas
por Dwyer Instruments, Inc. Las unidades para reparación deben enviarse prepagadas
a la fábrica.

X

X

X
X
X

Para evitar incendios en atmósferas peligrosas, desconecte
el dispositivo del circuito de la fuente de alimentación antes de
abrirlo. Mantenga el conjunto herméticamente cerrado cuando

FLOTADOR

NPT MACHO de 1

CONEXIÓN DE

CONDUCTO NPT

MACHO DE 3/4

3/4

[19.05]

Flotador de polipropileno

Ø1 [Ø25.40] X 2 [50.80]
FLOTADOR LARGO

Flotador cilíndrico de acero inoxidable

NPT MACHO de 1

1-1/16
[26.99]

Ø1-1/16 [26.99]

CONDUCTO NPT

MACHO DE 3/4

Ø1-1/16 [26.99]

3-5/64

1-27/32

1-9/64

[28.97]

2 [50.80] HEX

1-1/16
[26.99]

Flotador esférico de acero inoxidable

Con cámara externa (“T”)

Ø3-11/32

[84.93]

6-1/2 [165.10]

Ø1-1/16 [Ø26.99]

Ø1-1/16 [26.99]

CONDUCTO

CONEXIÓN DE

CONDUCTO NPT

MACHO DE 3/4

3/4˝ NPTf

Ø3-3/8
[85.73]

Conexiones terminales CSA, IECEx, cajas ATEX

3-1/2 [88.90]

4-3/8 [111.13]

2-15/16

[74.63]

4-1/4 [107.95]

HOLGURA PARA

CSA, IECEx, caja del conductor ATEX

25/32

Garantía limitada: El vendedor garantiza que todos los equipos y Dwyer instruments
sometidos a uso y mantenimiento normales se encuentran libres de defectos de
mano de obra o materiales por un período de un año a partir de la fecha de envío.
La responsabilidad según esta garantía se limita a la reparación o reemplazo, libre
de gastos a bordo en la fábrica, de cualquier pieza que presente defectos dentro de
ese período o al reembolso del precio de compra a opción del vendedor siempre que

los instrumentos se hayan devuelto, el transporte se haya prepagado, dentro del año

de la fecha de compra. Todo el asesoramiento técnico, las recomendaciones y los
servicios se basan en información y datos técnicos que el vendedor considere
conables, y que estén hechos para ser usados por personas con habilidades y
conocimiento del negocio, a su entera discreción. En ningún caso el vendedor

tiene una responsabilidad mayor que la de realizar el reemplazo de equipos que se

encuentren libres de gastos a bordo en la fábrica o el reembolso del precio de compra
completo. Esta garantía no se aplica si la etiqueta de clasicaciones máximas se

ha eliminado o si el instrumento o equipo se abusa, altera, se usa con corrientes

nominales por encima del máximo especicado o si se usa indebidamente de alguna

otra manera.

ESTA GARANTÍA LIMITADA EXPRESA SE BRINDA EN REEMPLAZO DE,
Y EXCLUYE TODAS LAS DEMÁS REPRESENTACIONES REALIZADAS POR
PUBLICIDADES O POR AGENTES Y LAS OTRAS GARANTÍAS, EXPRESAS E
IMPLÍCITAS. NO SE BRINDAN GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O
DE APTITUD PARA UN PROPÓSITO PARTICULAR DE LOS BIENES CUBIERTOS
DE ACUERDO CON ESTE DOCUMENTO.

Recursos de los compradores: EL RECURSO ÚNICO Y EXCLUSIVO DEL
COMPRADOR POR RAZÓN DE O RESPECTO DE LA PROVISIÓN O NO
CONFORMIDAD DE LOS MATERIALES DEFECTUOSOS SERÁ OBTENER EL
REEMPLAZO DE DICHOS MATERIALES. EL VENDEDOR EN NINGÚN CASO SERÁ
RESPONSABLE DEL COSTO DE NINGÚN TIPO DE MANO DE OBRA QUE SE
EMPLEE PARA TALES MATERIALES O QUE CONFORME DAÑOS ESPECIALES,
DIRECTOS, INDIRECTOS O RESULTANTES A NINGUNA PERSONA POR EL
HECHO DE QUE NO HAYAN CUMPLIDO LOS REQUISITOS O QUE HAYAN
PRESENTADO DEFECTOS.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Printed in U.S.A. 8/21 FR# 440726-10 Rev. 14©Copyright 2021 Dwyer Instruments, Inc.

Teléfono: 219-879-8000
Fax: [phone]

www.dwyer-inst.com
correo electrónico:

[email protected]
