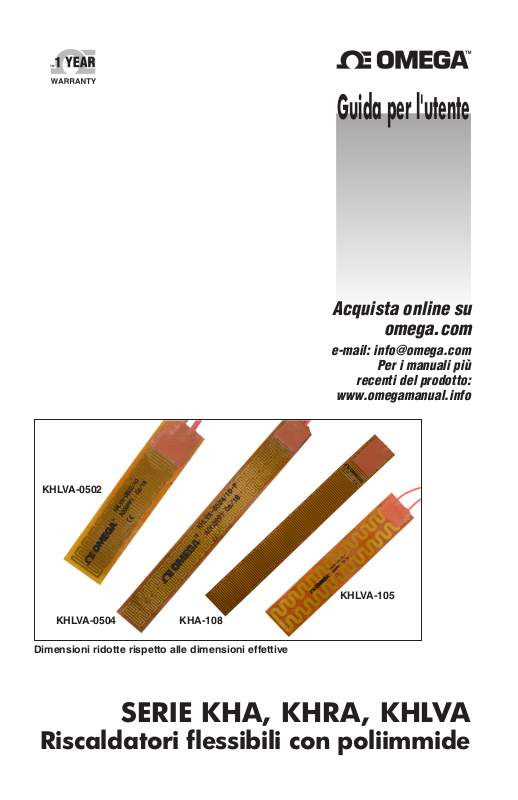

Omega KHA, KHRA, KHLVA User guide

TM

Guida per l'utente

Acquista online su

omega.com

e-mail: [email protected]

Per i manuali più

recenti del prodotto:

www.omegamanual.info

KHLVA-0502

KHLVA-105

KHLVA-0504 KHA-108

Dimensioni ridotte rispetto alle dimensioni effettive

SERIE KHA, KHRA, KHLVA

Riscaldatori flessibili con poliimmide

SERIE KHA, KHRA, KHLVA
Riscaldatori flessibili con poliimmide

DESCRIZIONE GENERALE

I riscaldatori flessibili con isolamento in poliimmide sono disponibili in
diverse forme, dimensioni e potenze. Le densità di potenza nominali sono
di 2,5, 5 o 10 W/poll.

2

a 28 o 115 o 230 V. La poliimmide offre un'elevata
resistenza alle sostanze chimiche ed è caratterizzata da eccellenti proprietà
di outgassing in ambienti di vuoto spinto. I modelli KHA sono unità
rettangolari da 115 o 230 V; i modelli KHLVA sono unità rettangolari
da 28 V; i modelli KHRA sono unità rotonde da 115 o 230 V. Contattare il
reparto vendite di Omega per i codici prodotto specifici: 800-872-9436

La struttura tipica consiste in un elemento in lamina sottoposto a incisione
chimica con spessore di 0,001", incapsulato tra due strati di film di
poliimmide di 0,002". Nei riscaldatori rettangolari, i fili conduttori escono
centralmente, dal lato in larghezza (L) del riscaldatore. Nei riscaldatori
circolari, i cavi escono radialmente. L'adesivo a pressione (PSA, Pressure
Sensitive Adhesive) è disponibile come opzione su tutti i riscaldatori.
I riscaldatori possono essere fissati meccanicamente o montati con resina
epossidica dall'utente.

SPECIFICHE

Progettazione elemento
riscaldante:

Temperatura di esercizio:

Tensione:

Densità di potenza:

Adesivo
a pressione (PSA):

Circuito Inconel inciso chimicamente

Da -57 a 150 °C (da -70 a 302 F) per
riscaldatori senza PSA. Temperatura

di esercizio per riscaldatori a adesivo:
Da -40 °C a 149°C (-40 a 300 F)

Serie KHA, KHRA: 115 V;
serie KHLVA: 28 V, 230 V

2,5, 5 o 10 W/poll.

2

Opzionale

Filo conduttore:

Rigidità dielettrica:

Raggio di piegatura minimo:

Spessore riscaldatore:

12", con isolamento in PTFE,
UL 1180 (la sezione del filo varia
in base al riscaldatore) Un patch

siliconico è stato incorporato a
questi riscaldatori per la protezione
dei cavi.

1250 V ca

0,032"

0,010" eccetto sull'uscita del filo
conduttore di spessore massimo pari
a 0,060"

SERIE KHA, KHRA, KHLVA

Riscaldatori flessibili con poliimmide

INSTALLAZIONE E FUNZIONAMENTO

CAUTION

AVVERTENZA

Adottare un metodo per il controllo della temperatura
(ad es. termostato, termocoppia e controller di temperatura
o trasformatore di tensione variabile) per impedire il
superamento delle temperature di esercizio nominali massime
del riscaldatore. Posizionare il sensore di temperatura
vicino al riscaldatore a una distanza tale da consentire il
rilevamento della temperatura del riscaldatore.

1. NON immergere i riscaldatori in liquidi.

2. NON azionare i riscaldatori a una tensione superiore rispetto alla

tensione specificata o nominale.

3. NON tagliare, forare o manomettere in altro modo i riscaldatori.

4. EVITARE di esporre i riscaldatori a sostanze chimiche, acidi, alcali,

oli, fluidi o ad altre sostanze potenzialmente infiammabili o che
potrebbero danneggiare i riscaldatori.

5. NON isolare i riscaldatori, a meno che non vengano adottate misure

adeguate al controllo della temperatura dei riscaldatori.

6. NON lasciare i riscaldatori in funzione senza supervisione, a meno

che non siano stati installati controlli adeguati a garantire la sicurezza.

7. I riscaldatori possono essere piegati intorno a superfici curve;

tuttavia, NON superare il raggio di piegatura minimo.

8. Prestare attenzione quando si fissano i riscaldatori su superfici piatte o

curve. I riscaldatori possono essere montati tramite fissaggio meccanico,
utilizzando l'adesivo a pressione (PSA) applicato in fabbrica, oppure
con uno strato sottile di resina epossidica conduttiva. Verificare
che l'intero riscaldatore sia a contatto con la superficie e che non
siano presenti sacche d'aria intrappolate sotto di esso. Tale aspetto è
particolarmente importante per riscaldatori ad alta densità di potenza,
cioè riscaldatori con densità di potenza di 10 watt/pollice quadrato,
per prevenire guasti del riscaldatore. NON sovrapporre i riscaldatori.

9. I riscaldatori devono essere collegati a un dissipatore adeguato e

NON devono essere montati sospesi in aria.

10. Verificare che i riscaldatori vengano installati e utilizzati da parte

di personale qualificato. NON tentare di riparare riscaldatori
danneggiati.
