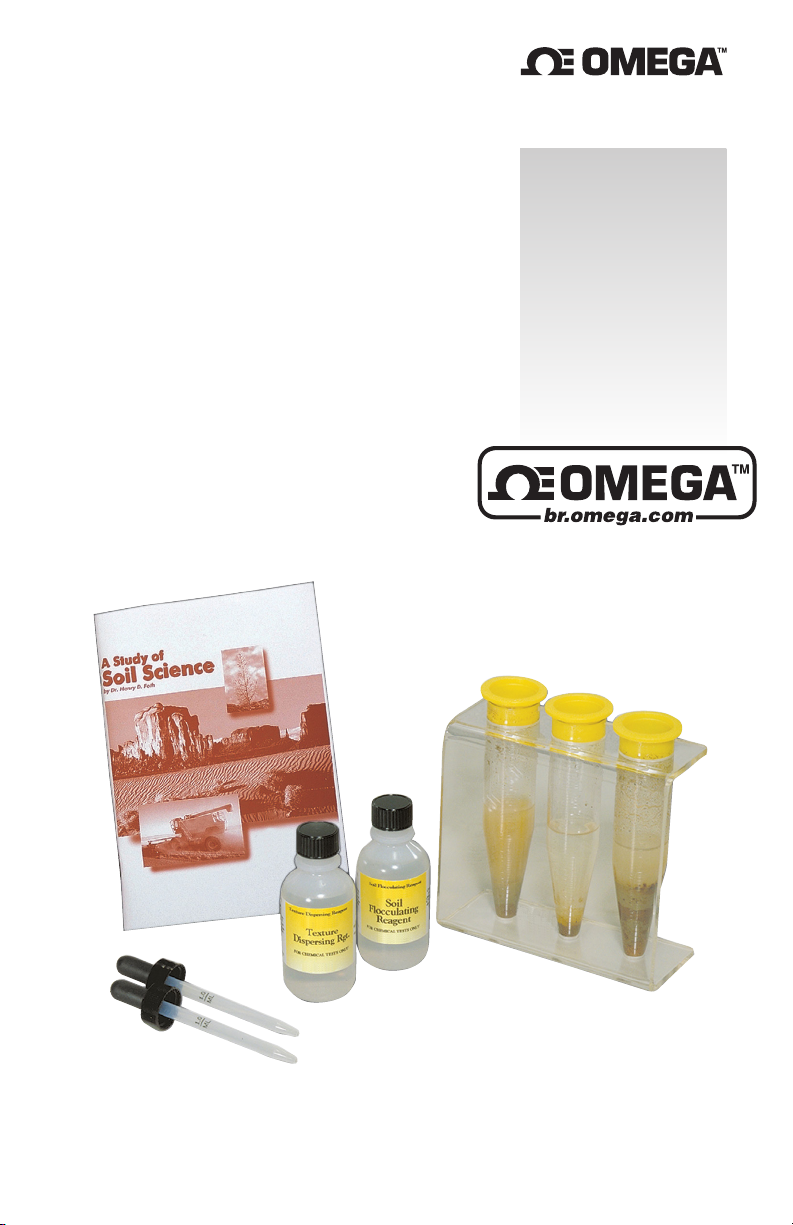

DIGO
H
60 mL
*Reagente de Dispersão de Textura
*5644PS-H
1
Suporte de Textura de Solo
1053
3
Tubos de Teste, Textura de Solo, 50 mL, c/tampa
0760
2
Pipetas, 1 mL, plástico, c/tampa
0372
1
1530
QUANTIDADE CONTEÚDO CÓ
60 mL Reagente de Floculação de Solo 5643PS-
Livro Um Estudo da Ciência do Solo
*ADVERTÊNCIA: Reagentes marcados com um * são considerados
substâncias perigosas. Fichas de Dados de Segurança de M aterial (MSDS, na
sigla em inglês) são fornecidas para esses reagentes. Para sua segurança, leia o
rótulo e as MSDS que os acompanham antes de usar.
Para pedir reagentes individuais ou componentes de kit de teste, use o
número de código especificado.
Este teste tem como objetivo separar o solo em suas três frações
minerais básicas: areia, limo e argila. A quantidade de tempo
necessária para que as partículas de solo de variados tamanhos
assentem nos tubos de separação de solo forma a base desse teste. A
partir da quantidade de material coletado em cada tubo é possível
determinar a porcentagem aproximada de cada fração como
representado na amostra de solo original.
O procedimento para preparação da amostra de solo para teste está
descrito no livro incluíd o, Um Estudo da Ciência do Solo ("A Study
of Soil Science", em inglês) .
Os tubos de separação deve m ser marcado s par a iden tifica ção d a
seguint e ma neira: marq ue o p ri meiro tubo d e s edime ntação co mo "A",
o segundo como "B", e o terceiro como "C".
PROCEDIMENTO
1. Coloque os tr ês Tubos de Sepa ra ção de Solo no suporte.
2. Adicione a amostra de solo ao Tubo de Separação de Solo "A" até
que esteja nivelado em relação à linha 15.
OBSERVAÇÃO: Delicadamente bata com a parte de baixo do
tubo em uma superfície firme para compactar o solo e eliminar
espaços de ar.
Page 4
+Limo-Tubo “B”
+8
Total “A” e “B”
-10
Total “A” e “B”
10
Argila
5
3. Use a pipeta (0372) para adicionar 1 mL de *Reagente de
Dispersão de Textura (5644PS) à amostra no Tubo de Separação
de Solo "A". Dilua até a linha 45 com água corr ente.
4. Tampe e delicadamente agite por dois minutos, assegurando-se de
que a amostra de solo e a água estejam completamente
misturadas.
A amostra está agora pronta para separação. A separação é realizada
proporcionando-se um tempo predeterminado para que cada fração
assente separando-se da solução. É preciso continuar a agitar
delicadamente o tubo de separação até o momento da primeira separação
(Passo 5).
5. Coloque o Tub o de Separação de Solo "A" no suporte.
Deixe em repouso por exatamente 30 segundos.
6. Cuidadosamente coloque toda a solução no Tubo de Separação de
Solo "B". Rec oloque o Tubo "A" no suporte. Deixe o Tubo "B" em
repouso por 30 minutos.
7. Cuidadosamente coloque a solução do Tubo de Separação de
Solo "B" no Tubo de Separação de Solo "C". Recoloque o Tubo
"B" no suporte.
8. Adicione 1 mL do Rea gente de Floculação de Solo (5643PS) ao
Tubo de Separação de Solo "C". Tampe e delicadamente agite por um
minuto.
9. Coloque o Tubo de S epa ra ção de Sol o "C " no supo rte e deix e em
repouso até que toda a argila em suspensão assente. Isso pode
levar até 24 horas.
OBSERVAÇÃO: A men os que haja posterior uso da amostra de argila
para secag em ao ar ou es tu do com o s e d escr eve mais à f rent e, n ão é
necessário esperar que a suspensão assente.
Devido à natureza coloidal da argila em solução e sua tendência a
aumentar de tamanho e de formar um gel, a porção de argila restante no
Tubo "C" não é usada para determinar a fração de argila presente no solo.
A fração de argila é calculada adicionan do-se as frações de argila e limo e
subtraindo esse total do volume inicial de solo usado para a separação.
EXEMPLO:
Areia-Tubo “A” 2 Volume Inicial 15
Page 5
10. Faça a leitura do Tubo de Separação de Solo "A" no topo do nível
Porcent./areia
=
Leitura A x 100 =
2 x 100
=
13%
Porcent./limo
=
Volume Total
Leitura B x 100 =
15
8 x 100
=
53%
Porcent./argila
=
Volume Total
Volume Calculado x 100 =
15
5 x 100
=
33%
Volume Total
15
de solo. Para calcular a p o rcentagem de areia no solo, divida a
leitura por 15. Multiplique por 100. Regis tre como % de areia.
11. Faça a leitura do Tubo de Separação de Solo "B" no topo do nível de
solo. Para calcular a p or cen tag em de limo no solo, divida a leitura por
15. Multiplique por 100. Registre como % de limo.
12. Calcule o volume de argila como mostrado acima. Para calcular a
porcentagem de argila no solo, divida o valor por 15. Multiplique
por 100. Registre como % de argila.
CÁLCULO
EXEMPLO:
O Tubo de Separaçã o de Sol o "A " indic a 2.
O Tubo de Separaçã o de Sol o "B " indi ca 8.
Uma vez que a base científica do teste é o tamanho da partícula e sua
massa, relacionados com o tempo de assentamento quando estão
dispersas em solução, a seguinte tabela é incluída para referência.
Partícula de Solo
Areia Muito Grossa 2.0 – 1.0
Areia Grossa 1.0 – 0.5
Areia Média 0.5 – 0.25
Areia Fina 0.25 – 0.10
Areia Muito Fina 0.10 – 0.05
Limo 0.05 – 0.002
Argila Menos que 0.002
INTERPRETAÇÃO
O solo arenoso é descrito como material de solo que contém 85% ou
mais de areia. A porcentagem de limo mais 1,5 vezes a porcentagem de
argila não devem passar de 15.
O solo limoso é descrito como material de solo que contém 80% ou mais
de limo e menos de 12% de argila.
O solo argiloso é descrito como material de solo que contém 40% ou
mais de argila, menos de 45% de areia e menos de 40% de limo.
Diâmetro em mm
Page 6
Para uma descrição mais detalhada das várias gradações possíveis sob
cada classificação de textura de solo geral mencionada acima, foram
utilizados termos adicio na is. Alguns exemplos são areia limo sa, limo
arenoso, lodo de argila limosa, argila arenosa ou argila limosa.
Depois d e qu e as tr ês cl ass es de textura para solo foram determinadas,
pode ser de interesse posterior colocar o material de cada Tubo de
Separação de Solo em montes individuais sobre um pedaço de papel.
Deixe por um tempo suficiente para secagem ao ar. Agora é poss í vel
determinar o tato das várias classes de textura. Essa experiência será útil
quando o estudante estiver em campo.
As seguintes afirmações indicam as característi cas mais óbv ias de uma
classe de textura com base na sensação ao esfregá-l a entre os dedos.
Areia é solta e granulada individualmente e se despedaçará se for apertada
quando estiver seca. Quando a areia estiver úmida e la f or mará uma
camada externa que se desp ed aça rá quan do fo r ap ertad a.
Limo arenoso contém em sua maior parte areia, mas também um pouco de
limo e argila. Grãos individuais de areia podem ser sen ti do s e vistos.
Lodo limoso tem uma quantidade moderada de grãos de areia muito
pequenos, tem uma textura fina e contém somente uma pequena quantidade
de argila. Uma amostra seca proporciona uma sensação suave e sedosa,
como farinha ou pó de talco.
Lodo de argila é um solo de textura fina que ao ser pressionado se separa
em partes maiores ou menores que são difíceis de quebrar quando estão
secas. Quando está molhado forma-se uma camada externa su ave e n ota-se
que é grudento ao ser apertado.
TESTE DE SE DI MEN T AÇÃO DE ÁGUA
Estes tubos podem também ser usados como tubos de sedimentação para o
estudo de águas t ur vas.
1. Encha os tub os até a marca de 50 mL com a amostra de água. Tampe e
coloque no su por te pl á sti co . Deixe em repouso até que todo o material
sólido tenha assentado.
CÁLCULO: Cada 0,5 mL de material sólido coletado é equivalen te a 1%
do volume tot al.
Page 7
GARANTIA/RESSALVA
A garantia dada pela OMEGA ENGINEERING, INC., referente a esta unidade, cobre defeitos relativos a
material e funcionalidade por um período de 13 meses, a contar da data da compra. A OMEGA adiciona
mais um (1) mês de carência à garantia normal de um (1) ano para o produto, a fim de cobrir o tempo de
manuseio e transporte. Isso significa que os clientes da OMEGA podem contar máxima cobertura para cada
produto.
Caso a unidade apresente qualquer defeito, deverá ser retornada à fábrica para avaliação. O Departamento
de Atendimento ao Cliente da OMEGA emitirá um número de Retorno Autorizado (AR), imediatamente
após receber comunicado via telefone ou por escrito. Assim que a unidade for avaliada pela OMEGA e, caso
o produto seja dado como defeituoso, será consertado ou substituído sem custo. A GARANTIA da OMEGA
não se aplica a defeitos decorrentes de qualquer ação do comprador, incluindo, dentre outros, manuseio
incorreto, uso de interface não recomendada, operação fora dos limites de projeto, reparo inadequado ou
alteração não autorizada. No entanto, a presente GARANTIA PERDERÁ SEU VALOR se ficar constatado que
unidade foi violada ou caso haja evidência de que o defeito foi causado por excesso de corrosão, corrente,
calor, umidade ou vibração, ou por especificação indevida, aplicação errônea, mal uso ou por qualquer outra
condição operacional fora do controle da OMEGA. Os componentes de desgaste não cobertos pela garantia,
incluem, dentre outros, pontos de contato, fusíveis e triacs.
A OMEGA tem prazer em oferecer sugestões sobre o uso de seus diversos produtos, porém, a empresa
não assume responsabilidade por qualquer omissão ou erro, e nem tampouco assume a obrigação por
quaisquer danos decorrentes do uso de seus produtos, de acordo com informações fornecidas pela
OMEGA, de forma oral ou escrita. A OMEGA garante apenas que as peças por ela fabricadas estarão de
acordo com as especificações e livres de defeitos. A OMEGA NÃO OFERECE QUALQUER OUTRA GARANTIA
E NEM FAZ QUALQUER REPRESENTAÇÃO DE QUALQUER ESPÉCIE QUE SEJA, EXPRESSA OU IMPLÍCITA,
A NÃO SER O DIREITO DE PROPRIEDADE, E TODAS AS GARANTIAS IMPLÍCITAS, INCLUINDO QUALQUER
GARANTIA DE COMERCIABILIDADE E ADEQUAÇÃO A DETERMINADO FIM FICAM AQUI RECUSADAS. LIMITE
DE RESPONSABILIDADE: A correções às quais o comprador tem direito, conforme estabelecido neste
documento, são exclusivas e a totalidade da responsabilidade da OMEGA, relativa a este pedido, quer
baseada em contrato, garantia, negligência, indenização, responsabilidade objetiva ou de outra forma, não
excederá o preço da compra do componente objeto da dita garantia. Em hipótese alguma, a OMEGA será
responsabilizada por danos consequências, incidentais ou especiais
CONDIÇÕES: Os equipamentos comercializados pela OMEGA não devem e não podem ser utilizados: (1)
como “Componente Básico”, de acordo com a Comissão de Regulamentação Nuclear (10; 21) do Código
de Regulamentação Federal (CFR, dos EUA) utilizado em conexão com qualquer instalação ou atividade
nuclear; ou (2) para fins médicos ou em seres humanos. Caso algum produto seja usado em conexão com
qualquer instalação ou atividade nuclear, para fins médicos ou venha a ser utilizado em seres humanos,
ou, de qualquer forma, usado indevidamente, a OMEGA não assume qualquer responsabilidade, conforme
descrito em nossa GARANTIA/RESSALVA e, além disso, o comprador terá de indenizar a OMEGA e isentá-la
de qualquer obrigação ou dano decorrentes do uso do produto nesse respeito.
SOLICITAÇÃO DE RETORNO E/OU DÚVIDAS
Todas as solicitações de reparo sob garantia e/ou dúvidas deverão ser dirigidas ao Departamento de
Atendimento do Cliente da OMEGA. ANTES DE RETORNAR QUAISQUER PRODUTOS PARA A OMEGA,
O COMPRADOR DEVERÁ OBTER DO DEPARTAMENTO DE ATENDIMENTO AO CLIENTE DA OMEGA UMA
AUTORIZAÇÃO DE RETORNO (AR), A FIM DE EVITAR ATRASO NO PROCESSAMENTO. O número do AR
concedido pela OMEGA deverá ser apontado no lado externo da embalagem de retorno ou em qualquer
correspondência pertinente
O comprador arcará com os custos de transporte, frete, seguro e embalagem apropriada, a fim de evitar
danos durante o percurso.
CASO VOCÊ PRECISE RETORNAR ALGUM PRODUTO
DENTRO DA GARANTIA, tenha disponível as
seguintes informações, antes de entrar em contato
com a OMEGA:
1. O número da ordem de compra mediante o qual
o produto foi COMPRADO.
2. Modelo e número de série do produto dentro da
garantia e
3. Instruções para reparo e/ou problemas específicos relacionados ao produto.
A política da OMEGA é de oferecer alterações funcionais, e não de modelos, toda vez que for disponibilizada uma melhoria,
dessa forma permitindo que os clientes estejam sempre utilizando a tecnologia e a engenharia mais recentes.
OMEGA é uma marca registrada da OMEGA ENGINEERING, INC.
© Direitos autorais 2015 OMEGA ENGINEERING, INC. Todos os direitos reservados. Esta documentação não poderá ser
copiada, fotocopiada, reproduzida, traduzida ou reduzida a qualquer meio eletrônico ou a formato de leitura por máquina,
no todo ou em parte, sem o prévio consentimento escrito da OMEGA ENGINEERING, INC.
CASO VOCÊ PRECISE CONSERTAR ALGUM PRODUTO
FORA DA GARANTIA, entre em contato com a OMEGA
para obter informações sobre o custo do reparo. ANTES
de consultar a OMEGA, tenha disponível as seguintes
informações:
1. Número da ordem de compra para cobrir o CUSTO do
reparo;
2. Modelo e número de série do produto e
3. Instruções para reparo e/ou problemas específicos
relacionados ao produto.
Page 8
Onde posso encontrar tudo de que preciso
para medição e controle de processos?
Na OMEGA... é claro!
Compre online na br.omega.com
TEMPERATURA
Termopar, detector de temperatura de resistência (RTD) e sondas de resistência
térmica, conectores, paineis e montagens
Fiação: Termopar, detector de temperatura de resistência (RTD) e resistência
térmica
Calibradores e referências para ponto de gelo
Registradores, controladores e monitores de processo
Pirômetros infravermelhos
PRESSÃO, DEFORMAÇÃO E FORÇA
Transdutores e extensômetros
Células de carga e manômetros
Transdutores de deslocamento
Instrumentação e acessórios
VAZÃO E NÍVEL
Rotâmetros, fluxômetros de massa gás e computadores de fluxo
Indicadores de velocidade do ar
Sistemas de turbina/roda de pá
Totalizadores e controladores de lotes
pH & CONDUTIVIDADE
Eletrodos de pH, testes e acessórios
Medidores de bancada/laboratório
Controles, calibradores, simuladores e bombas
pH industrial e equipamento de condutividade
AQUISIÇÃO DE DADOS
Aquisição de dados e software de engenharia
Sistemas de aquisição com base em comunicação
Cartões para Apple, IBM e compatíveis
Sistemas de registro de dados (datalogging)
Gravadores, impressoras e plotadoras
AQUECEDORES
Cabo de aquecimento
Aquecedores de cartucho e de tira
Aquecedores de imersão e de coleira
Aquecedores flexíveis
Aquecedores de laboratório
MONITORAMENTO E CONTROLE DO MEIO AMBIENTE
Medição e instrumentação de controle
Refratômetros
Bombas e tubulação
Monitores de ar, solo e água
Água industrial e tratamento de esgoto
pH, condutividade e instrumentos de medição de oxigênio dissolvido
M-5556/0116
Loading...
