Handbuch

iTHX-SD

Temperatur- und Feuchtetransmitter

mit integriertem Webserver

Metallgehäuse für die Wandmontage, LCD-Display

und SD-Flash-Speicherkarte

Page 2

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH Daimlerstraße 26 D-75392 Deckenpfronn Tel: +49 (0) 7056 9398-0, Fax: +49 (0) 7056 9398-29 Gebührenfrei: 0800 8266342 E-Mail: [email protected]

Deutschland, Österreich, Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc. Customer Service: 1-800-622-2378 (nur USA und Kanada) Engineering Service: 1-800-872-9436 (nur USA und Kanada) Tel: (203) 359-1660, Fax: (203) 359-7700 Gebührenfrei: 1-800-826-6342 (nur USA und Kanada) Website: www.omega.com E-Mail: [email protected]

USA

Page 3

Inhaltsverzeichnis

Teil 1 Einführung

1.1 Sicherheit und Hinweise zum EMV-Schutz ..............................................6

1.2 Bevor Sie beginnen ..................................................................................6

1.3 Beschreibung............................................................................................6

Teil 2 Hardware

2.1 Abmessungen ..........................................................................................9

2.2 Wandmontage ........................................................................................10

2.3 Komponenten des iServers ....................................................................11

2.4 Öffnen des Gerätes ................................................................................12

2.5 Netzwerkschnittstellen ............................................................................13

2.6 Relaisverdrahtung...................................................................................14

Teil 3 Netzwerkkonfiguration

3.1 Netzwerkprotokolle .................................................................................15

3.2 MAC-Adresse..........................................................................................15

3.3 DHCP......................................................................................................16

3.4 DNS ........................................................................................................16

3.5 IP-Adresse ..............................................................................................17

3.6 Portnummer ............................................................................................17

Teil 4 Betrieb

4.1 IP-Adresszuweisung ..............................................................................18

4.1.2 iConnect-Software (Methode 2) .............................................................22

4.2 Zugriff und Konfiguration über einen Webbrowser .................................23

4.3 LOGIN- und ADMINISTRATOR-Kennwörter ..........................................24

4.4 Einstellung .............................................................................................25

4.5 Messwerte .............................................................................................52

4.6 Diagramme ............................................................................................54

4.7 Weblink ..................................................................................................56

4.8 Telnet-Einrichtung ..................................................................................56

4.9 HTTPget-Programm................................................................................59

4.10 Das ARP-Protokoll .................................................................................62

4.11 Flash-Kartenleser ..................................................................................63

4.12 iLog-Software .........................................................................................64

Teil 5 TECHNISCHE DATEN Anhang A Glossar Anhang B IP-Adresse Anhang C Subnet-Maske Anhang D ASCII-Tabelle Anhang E iLog-Fehlermeldungen Anhang F Einrichtung der Java Runtime-Umgebung Anhang G Java Policy-Datei Anhang H Sensorinformationen

iTHX-SD

iiiGH401-M4820o

Page 4

Abbildungsverzeichnis

Abbildung 1.1 i THX-SD und iLD Großanzeige an einem Ethernet-Netzwerk................8

Abbildung 2.1 Abmessungen ..........................................................................................9

Abbildung 2.2 Wandmontage ........................................................................................10

Abbildung 2.3 Komponenten des iServers....................................................................11

Abbildung 2.4 Öffnen des Geräts..................................................................................12

Abbildung 2.5 RJ45-Anschlussbelegung.......................................................................13

Abbildung 2.6 Relaisanschlüsse ...................................................................................14

Abbildung 3.1 Typenschild.............................................................................................15

Abbildung 4.1 Direktverbindung von Computer und iServer.........................................19

Abbildung 4.2 Netzwerkverbindungen ..........................................................................19

Abbildung 4.3 LAN-Verbindung .....................................................................................20

Abbildung 4.4 Ändern der TCP/IP-Eigenschaften auf dem Computer .........................20

Abbildung 4.5 Begrüßungsseite des iServers...............................................................21

Abbildung 4.6 Anpingen des iServers in der MS-DOS-Eingabeaufforderung .............21

Abbildung 4.7 Zuweisen einer IP-Adresse mit iConnect ..............................................22

Abbildung 4.8 Zugreifen auf den iServer über iConnect...............................................23

Abbildung 4.9 Begrüßungsseite des iServers...............................................................24

Abbildung 4.10 LOGIN- und ADMINISTRATOR-Kennwörter .......................................24

Abbildung 4.11 Übersicht ..............................................................................................25

Abbildung 4.12 Netzwerk: IP-Konfiguration...................................................................26

Abbildung 4.13 Netzwerk: Ethernet-Konfiguration.........................................................28

Abbildung 4.14 Netzwerk: Ethernet-Konfiguration.........................................................30

Abbildung 4.15 Konfigurationsmenü: Server.................................................................31

Abbildung 4.16 Konfigurationsmenü: Sensoren ............................................................32

Abbildung 4.17 Konfigurationsmenü: Alarmrelais..........................................................34

Abbildung 4.18 Managementmenü: Setup....................................................................36

Abbildung 4.19 Managementmenü: Alarme .................................................................38

Abbildung 4.20 Sicherheitsmenü...................................................................................40

Abbildung 4.21 Aufzeichnungsmenü: Aufzeichnung starten .........................................42

Abbildung 4.22 Aufzeichnungsmenü: Status.................................................................44

Abbildung 4.23 Aufzeichnungsmenü: Datenabruf .........................................................45

Abbildung 4.24 Aufzeichnungsmenü: SD-Karte formatieren.........................................46

Abbildung 4.25 System: Neu starten.............................................................................47

Abbildung 4.26 System: Werkseinstellungen ...............................................................48

Abbildung 4.27 System: Upgrade..................................................................................48

Abbildung 4.28 System: Konfiguration herunterladen ...................................................49

Abbildung 4.29 System: Konfiguration hochladen.........................................................50

Abbildung 4.30 Diagnose ..............................................................................................51

Abbildung 4.31 Messwerte: HTML ................................................................................52

Abbildung 4.32 Messwerte: Java...................................................................................53

Abbildung 4.33 Konfigurierbare Grafik ..........................................................................54

Abbildung 4.34 Weblink.................................................................................................56

Abbildung 4.35 Telnet-Verbindung mit Tera Term .........................................................57

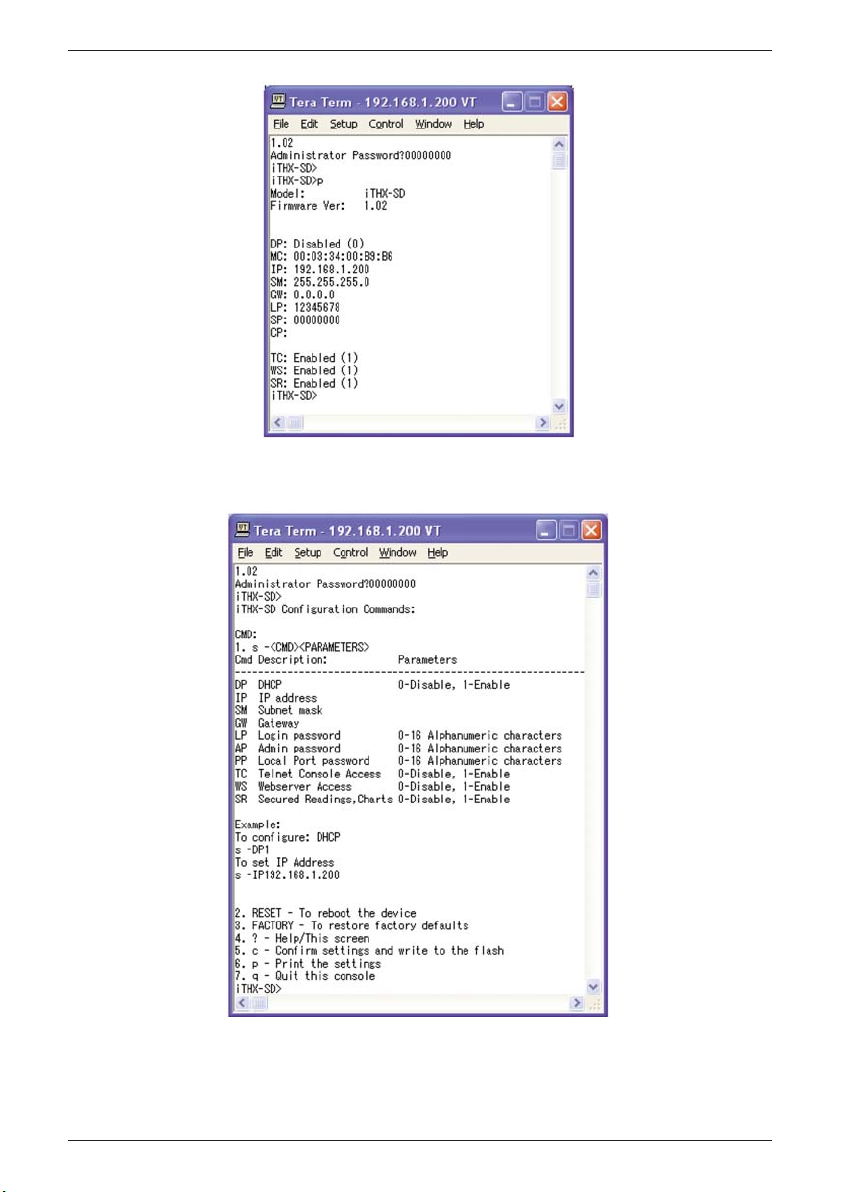

Abbildung 4.36 Telnet über Port 2002 – Befehl „?“ .......................................................58

Abbildung 4.37 Telnet über Port 2002 – Befehl „?“ .......................................................58

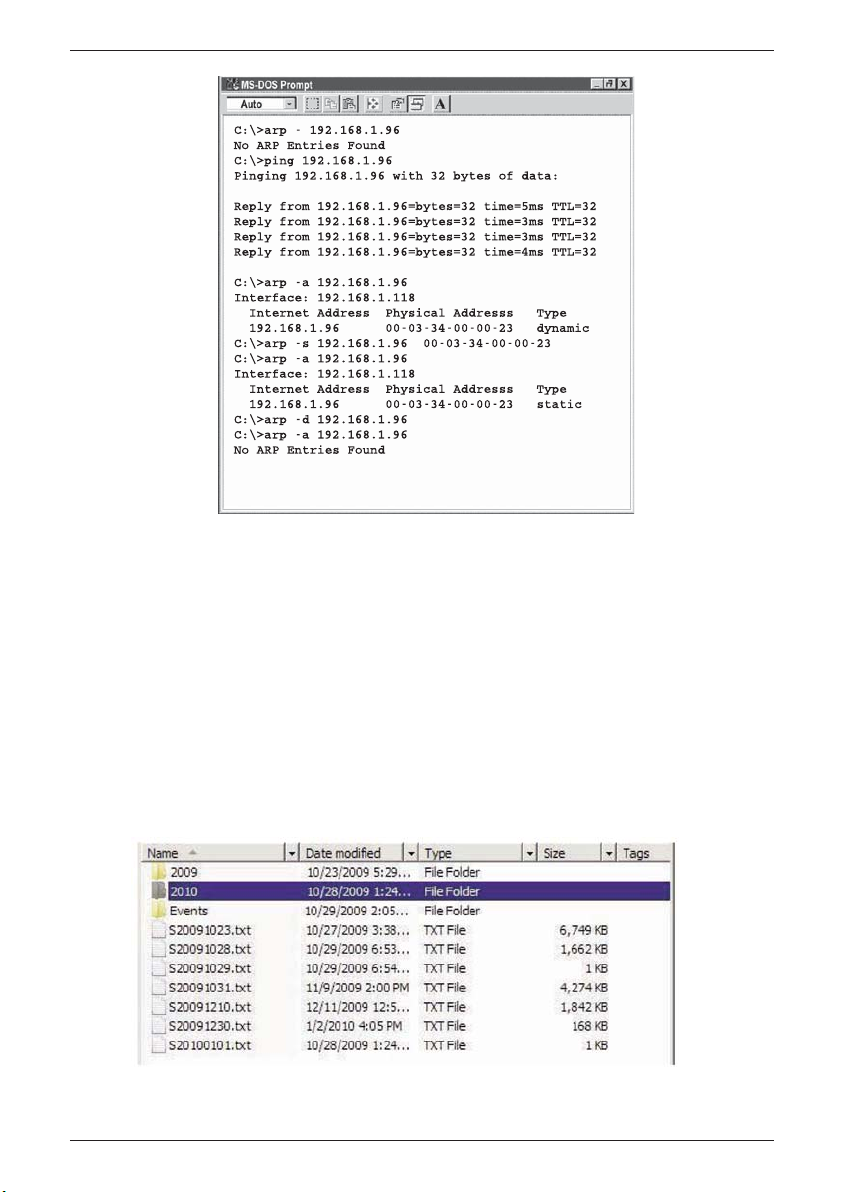

Abbildung 4.38 ARP-Befehle und Antworten ...............................................................63

Abbildung 4.39 Dateiverzeichnis für aufgezeichnete Daten .........................................63

Abbildung 4.40 iLog-Software zur Datenaufzeichnung ................................................64

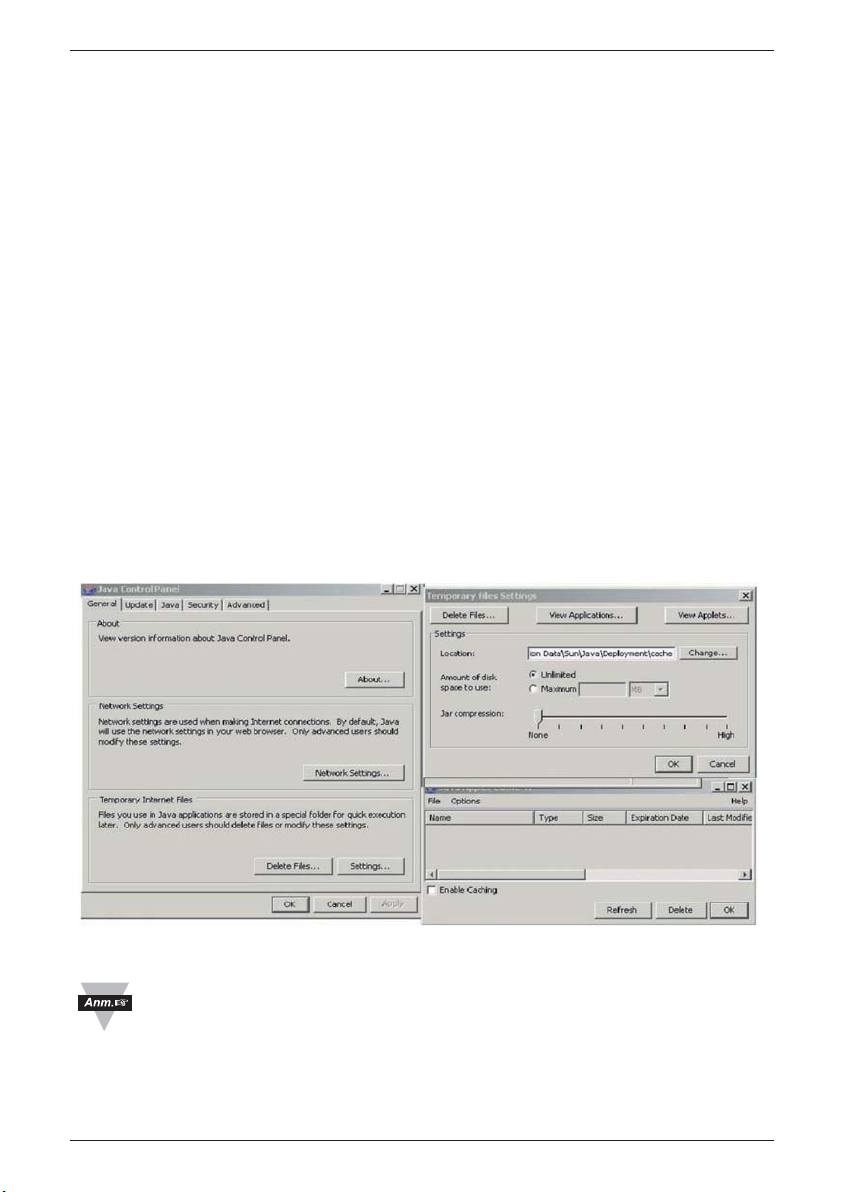

Abbildung F.1 Screenshot von Java 1.4.2.x .................................................................76

Abbildung F.2 Screenshots von Java 1.5.x.x. ...............................................................77

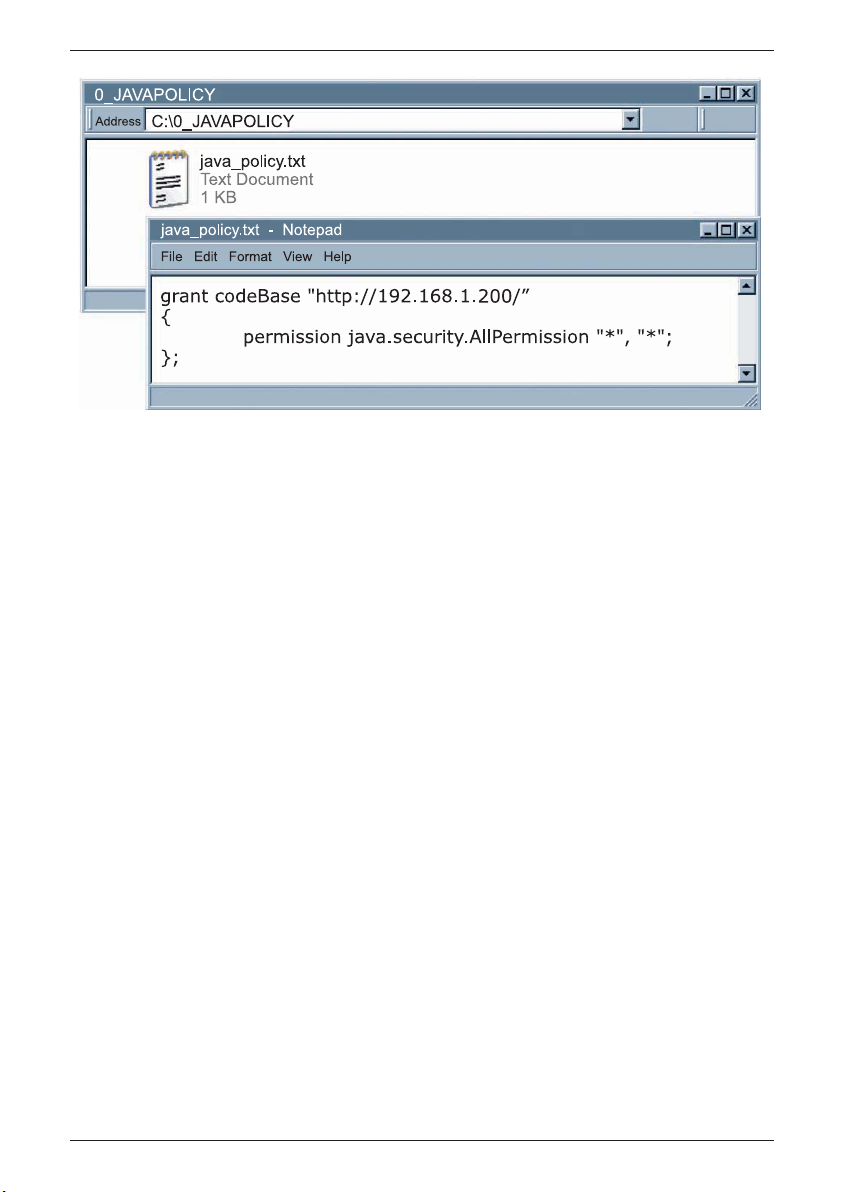

Abbildung G.1 Java Policy ............................................................................................81

Abbildung G.2 Java Policy ............................................................................................82

iTHX-SD

iv GH401-M4820o

Page 5

Anmerkungen, Vorsichts- und Warnungs-Hinweise

Informationen, die durch die folgenden Zeichen gekennzeichnet sind, sind besonders wichtig und müssen unbedingt beachtet werden:

• ANMERKUNG

• WARNUNG oder VORSICHT

• WICHTIG

• TIPP

Anmerkung: So gekennzeichnete Abschnitte enthalten

Anmerkungen, die Ihnen die korrekte Einstellung Ihres Instruments erleichtern.

Vorsicht oder Warnung: Diese Kennzeichnung weist Sie auf die Gefahr eines elektrischen Schlages hin.

Vorsicht, Warnung oder Wichtig: Weist Sie auf Punkte hin, die sich auf die Funktionalität des Instruments auswirken können. Bitte lesen Sie in der Produktdokumentation nach.

TIPP: Unter diesem Stichwort finden Sie praktische Tipps.

Merkmale

• Temperatur

• Relative Feuchte

• Integrierter Webserver

• Daten- und Grafikausgabe

• Zwei Alarmrelais

• 2 GB-SD Flash-Speicherkarte

• Kennwortschutz

• Alarme und E-Mails

• Messwertspeicher

• Hohe Genauigkeit

• SNMP-Trap

• LCD-Display

• 9-V-DC-Batterie-Backup

iTHX-SD

5GH401-M4820o

Page 6

Teil 1 Einführung

1.1 Sicherheit und Hinweise zum EMV-Schutz

S. Abschnitt zur CE-Zulassung.

Hinweise zum EMV-Schutz

• Um einen effektiven EMV-Schutz sicherzustellen, sollten immer abgeschirmte Kabel verwendet werden.

• Führen Sie Signal- und Netzkabel nie in der gleichen Durchführung oder dem gleichen Kabelkanal.

• Verwenden Sie für Signalleitungen immer verdrillte Leiterpaare.

• Sollten weiterhin Probleme im Bereich EMV auftreten, installieren Sie über den Signalleitungen nahe am Instrument Ferritperlen.

Beachten Sie alle Anweisungen und Warnungen, anderenfalls können Verletzungen drohen!

1.2 Bevor Sie beginnen

1.3 Beschreibung

Anzeige von Temperatur und Feuchte im Web-Browser.

Der iTHX-SDTransmitter ermöglicht die Überwachung und Aufzeichnung von Temperatur, Feuchte und Taupunkt über das firmeninterne Netzwerk oder das Internet ohne jegliche zusätzliche Software – ein gewöhnlicher Browser genügt. Der iTHX-SD ist mit einem integrierten Webserver ausgestattet, der Webseiten mit einer Echtzeit-Darstellung der Messwerte oder Temperatur-, Feuchte- und Taupunktkurven ausgibt und die Messwerte in Standardformaten für die

iTHX-SD

6 GH401-M4820o

rüfung der Lieferung: Entnehmen Sie die Packliste und kontrollieren Sie,

dass alle aufgeführten Teile vorhanden sind. Kontrollieren Sie Versandverpackung und Inhalt nach Erhalt auf erkennbare Beschädigungen oder eventuelle Hinweise auf unsachgemäße Behandlung während des Transportes. Melden Sie Schäden sofort dem Spediteur. Bitte beachten Sie, dass Schadensmeldungen nur bearbeitet werden können, wenn die gesamte Originalverpackung verfügbar ist. Bewahren Sie diese sowie Verpackungsund Füllmaterial nach dem Auspacken auch für einen eventuellen späteren Versand auf. Kundendienst: Falls Sie Unterstützung benötigen oder Fragen haben, wenden Sie sich bitte an OMEGAs Kundendienst. Anleitungen und Software: Außer auf der beiliegenden CD-ROM finden Sie die jeweils aktuellste Version der Bedienungsanleitung sowie kostenlose Konfigurationssoftware (iConnect) und Datenlogger-Software (iLog) unter www.omega.de.

Page 7

Weiterverarbeitung in Tabellenkalkulations- oder Datenerfassungsprogrammen (z. B. Excel) ausgibt.

Konfigurierbare Grafiken. Messwertgrafiken werden per JAVA™-Applet generiert und können jederzeit skaliert werden. So kann die Grafik zum Beispiel auf eine Woche, einen Monat oder auch ein Jahr skaliert werden. Temperatur und Feuchte können über die gesamte Spanne (40 bis 124°C und 0 bis 100% r.F.) oder über einen engeren Bereich (zum Beispiel 20 bis 30°C) aufgetragen werden).

Flash-Speicher. Der iTHX-SD wird komplett mit einer handelsüblichen SDFlash-Speicherkarte mit 2 GB geliefert, wie sie z. B. auch von Digitalkameras bekannt sind. Bei einem Messintervall von 10 Sekunden passen auf diese Karte die Messwerte von sieben Jahren.

Die Daten auf der SD-Karte können mit einem Standard-Kartenleser oder über die Ethernet-Schnittstelle ausgelesen werden.

Die Datenaufzeichnung auf der SD-Speicherkarte ist völlig unabhängig von der Ethernet-Kommunikation. Für Installation und Bedienung des iTHX-SD sind keine besondere Schulungen, Tools oder Software erforderlich. Das Gerät wird mit einem Standard-Netzwerkkabel an das Ethernet-Netzwerk angeschlossen und den mitgelieferten Netzadapter für 100 bis 240 V AC versorgt.

Batterie-Backup. Eine integrierte 9-V-Blockbatterie dient als Backup, falls eine Versorgung über das Netzteil nicht möglich ist. Sie erlaubt eine Aufzeichnung über 2 Tage ohne externe Versorgung.

Mehrfach ausgezeichnete Technologie. Der iTHX-SD ist einfach zu installieren und einzusetzen. Dank seiner mehrfach ausgezeichneten Technologie wird außer einem normalen Web-Browser keine weitere Software benötigt. Der iTHX-SD wird über einen RJ45-Stecker an das lokale Netzwerk oder das Internet angeschlossen und sendet seine Daten als StandardTCP/IP-Pakete. Die Konfiguration erfolgt ebenfalls einfach über einen Browser. Bei Bedarf kann ein Kennwortschutz aktiviert werden. Der Aufruf aus dem lokalen Netzwerk oder über das Internet erfolgt wie bei allen Internetseiten: der Anwender gibt im Browser eine IP-Adresse oder einen einfach zu merkenden Namen ein (wie „Reinraum 5“ oder „Serverraum Hamburg“), und der iTHX-SD gibt eine Internetseite mit den aktuellen Messwerten aus. Im Lieferumfang des iTHX-SD sind ein Stabfühler für Temperatur/Feuchte, ein Universalnetzteil, eine 9-V-Batterie, eine SD-Karte sowie die vollständige Dokumentation enthalten.

Alarme und E-Mail. Bei Überschreiten oder Unterschreiten eines Temperatursollwertes kann das Gerät einen Alarm auslösen. Dieser Alarm lässt sich per E-Mail an einen einzelnen Empfänger oder einen Verteiler senden, einschließlich Textmeldungen an Mobiltelefone und PDAs.

iTHX-SD

7GH401-M4820o

Page 8

Alarmrelais. Ein weiteres Merkmal des iTHX-SD sind die beiden integrierten Alarmrelais mit einer Schaltleistung von 1,5 A. Einfach über die Browserbasierte Konfiguration einzurichten, können die Relais 2 Grenzwert-Alarme (Hoch/Tief) für Temperatur und/oder Feuchte ausgeben. Wenn der Quittierungsbetrieb aktiviert ist, müssen die Relais nach einem Alarm manuell zurückgesetzt werden.

Zur Überwachung von Temperatur und Feuchte sowie zur Darstellung der Temperatur- und Feuchtekurven kann ein gewöhnlicher Browser eingesetzt werden. Über den Browser lassen sich auch Parameter wie IP-Adresse, Kennworte und alle anderen Konfigurationsparameter des Gerätes einrichten. Die über LAN oder Internet gesenden Daten für Temperatur und Feuchte können zum Beispiel auf einer iLD-Großanzeige angezeigt werden.

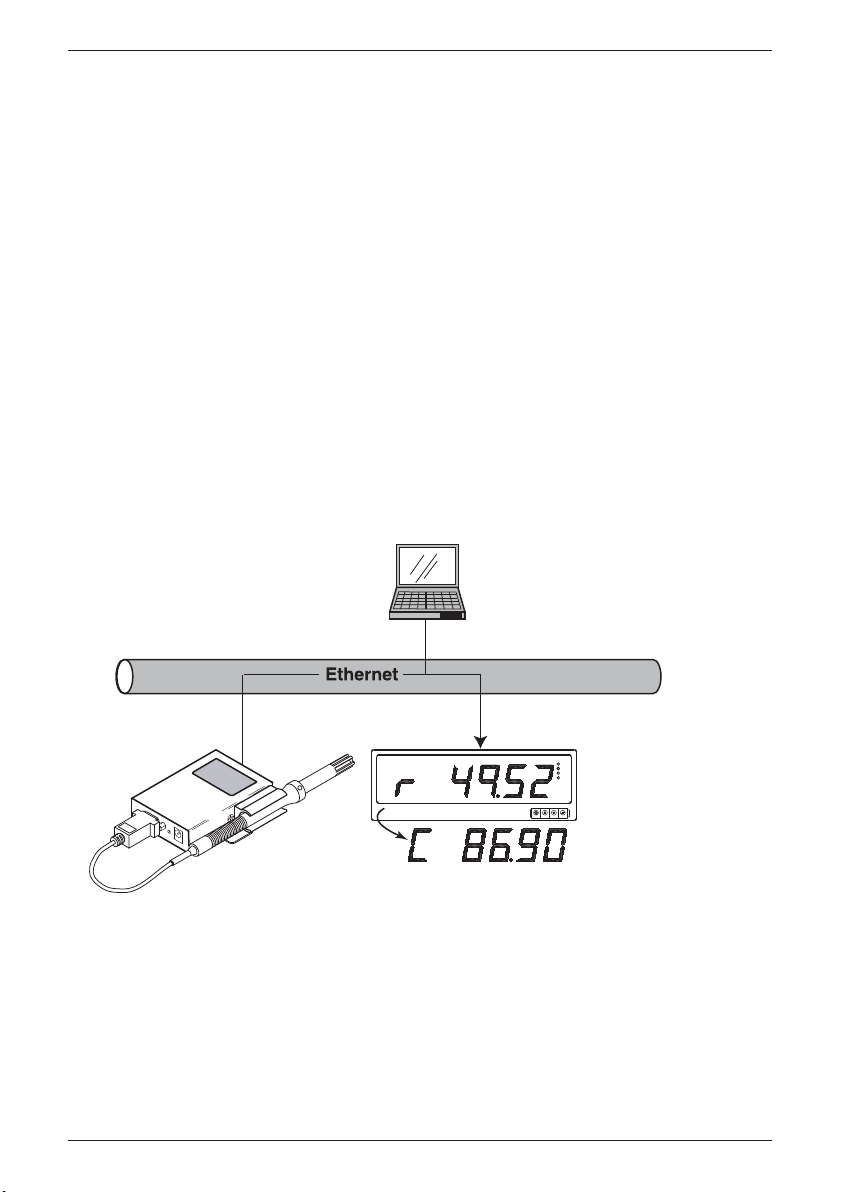

Das folgende Beispiel zeigt die Verbindung eines iTHX-SD und einer iLDGroßanzeige über das Netzwerk:

Abbildung 1.1 i THX-SD und iLD Großanzeige

an einem Ethernet-Netzwerk

iTHX-SD

8 GH401-M4820o

Computer

mit normalem

Web-Browser

iLD Großanzeige

COL ON TX RX

Relative Feuchte und

iTHX-SD

Temperatur

iServer

Page 9

Teil 2 Hardware

2.1 Abmessungen

Zur Befestigung des Gerätes auf einem ebenen Untergrund können die Gummifüße bei Bedarf abgenommen werden.

Abbildung 2.1 Abmessungen

iTHX-SD

9GH401-M4820o

12,7

270,4

82,6

19,1

61,6

54,1

88,9

90,3

Abmessungen in mm

3,0

36,6

2,54

Page 10

2.2 Wandmontage

Halten Sie das Gerät an die gewünschte Position. Zeichnen Sie die Bohrungen an und bohren Sie die Löcher wie erforderlich. Befestigen Sie das Gerät anschließend mit geeigneten Schrauben. Richten Sie dann die Rückseite des Geräts an den drei Halterungs-Clips aus und schieben Sie das Gerät nach unten, damit das Gerät in seiner endgültigen Position einrastet.

Abbildung 2.2 Wandmontage

Das Gehäuse sollte geerdet werden, zum Beispiel durch ein Erdungskabel an den Massekontakt der Relais-Steckerleiste, siehe

Abbildung 2.6.

iTHX-SD

10 GH401-M4820o

61,6

38,111,7

Rückseitige

Kabeleinführung

Loch von

3,17 mm bohren

Halterung mit

zwei Flachkopfschrauben

anbringen

Halterungs-Clips (3)

33,3

Einrasten

Page 11

2.3 Komponenten des iServers

Abbildung 2.3 Komponenten des iServers

Tabelle 2.1 Komponenten des iServers

iTHX-SD

11GH401-M4820o

ETHERNET RJ45-Schnittstelle für für 10/100 BASE-T-Anschluss. RESET Taste: Vorübergehender Reset (kurzes Drücken); 10 Sekunden gedrückt halten,

um das Gerät auf die Werkseinstellung zurückzusetzen und das Gerät aus- und wiedereinzuschalten.

100 BASE-T LED (grün) ein: Zeigt 100 Mbps an; LED aus: Zeigt 10 Mbps an. LINK/ACT LED (grün) ein/blinkend: Leuchtet, wenn das Gerät an das Netzwerk

angeschlossen ist und blinkt, wenn Netzwerkaktivitäten vorliegen (Senden oder Empfangen von Paketen).

DHCP LED (gelb): Wenn DHCP aktiviert ist und sobald der iServer die IP-Parameter vom

DHCP-Server empfängt, leuchtet diese LED dauerhaft gelb.

RECORDING

LED (grün) blinkend: Zeigt an, dass das Gerät eine Aufzeichnung durchführt.

°C/°F Taste: Per Tastendruck zwischen Messeinheiten im LCD-Display wechseln (°C

oder °F)

TIME/IP Taste: Durch wiederholten Tastendruck die Anzeige im LCD-Display ändern:

1) Datum und Uhrzeit; 2) Temperatur und Feuchte; 3) IP-Adresse des iServers

STBY Taste: 1) Stoppt die Aufzeichnung; 2) Vor dem Auswerfen der Flash-Karte drücken BKLT Taste: Gedrückt halten, um die LCD-Hintergrundbeleuchtung bei genutzter

Backup-Batterie einzuschalten (Hintergrund htung bei Steckernetzteil immer an).

RJ45-Buchse

Seitliche oder untere Kabeleinführung zur Relaisverdrahtung

Steckerleiste für Relais im Gehäuse

iServer-

Reset-Taster

ETHERNET

100 BASE-T LINK / ACT DHCP RECORDING

RESET

iServer-

LEDs

16-stelliges LCD-Display

Clip für Fühlergriff

SD Flash- Speicher-

C/ F STBYTIME/IP BKLT

karte

Tasten

Ver sorgungs-

DB9-Buchse

9-12 Vdc

spannung

Page 12

2.4 Öffnen des Gerätes

Das Öffnen des Gerätes kann aus folgenden Gründen erforderlich werden:

• Zum Verdrahten der Relais-Steckerleiste. (S. Abbildung 2.6)

• Zum Einsetzen oder Austauschen der Batterie.

• Trennen Sie das Gerät von der Spannungsversorgung, bevor Sie fortfahren.

• Stellen Sie sicher, dass die Flash-Speicherkarte ordnungsgemäß eingelegt (oder entnommen) wurde, bevor Sie die Abdeckung entfernen.

• Entfernen Sie den Fühler vom Clip (falls erforderlich).

Nehmen Sie die Abdeckung ab, indem Sie die beiden Befestigungsschrauben auf jeder Seite lösen.

Abbildung 2.4 Öffnen des Geräts

iTHX-SD

12 GH401-M4820o

Abdeckung

Flash-Karte

Befestigungsschrauben (2)

Relais-

Steckerleiste

Batteriefach

Netzteil

Abdeckung auf Batterieanschluss aufstecken, wenn keine Batterie eingesetzt ist.

Zum Einsetzen der Batterie Abdeckung von Batterieanschluss abnehmen und wie gezeigt aufbewahren.

Page 13

2.5 Netzwerkschnittstellen

2.5.1 Anschlussbelegung der RJ45-Schnittstelle

Der Anschluss an das Netzwerk erfolgt über den RJ45-Anschluss am iServer. Die Übertragung erfolgt im 10- oder 100-Mbps-Ethernet über zwei verdrillte Leiterpaare. Für den Empfang und das Senden von Daten wird jeweils ein separates Leiterpaar verwendet. Damit werden also vier der acht Kontakte des RJ45-Steckers verwendet.

Abbildung 2.5 RJ45-Anschlussbelegung

Für CE-Konformität bei 100 Mbps: Abgeschirmtes Kabel verwenden, gegenüberliegende Seite des Kabels muss geerdet sein.

2.5.2 iServer-Verbindung mit PC/Hub/Switch/Router

Die Ethernet-Schnittstelle des iServers kann Rx- und Tx-Leitungen in verdrillten Ethernet-Kabeln (MDI/MDIX Auto Cross) automatisch erkennen. Daher kann zur iServer-Verbindung an einen PC/Hub/Switch/Router ein ungekreuztes oder gekreuztes Kabel verwendet werden.

Bei bestimmten Geräten (iServer) kann die Hardware Fehler bei der Kabelauswahl automatisch korrigieren, so dass die Unterscheidung zwischen einem ungekreuzten und einem gekreuzten Kabel unerheblich ist. Diese Funktion ist als „autom. MDI/MDIX“ bekannt.

iTHX-SD

13GH401-M4820o

Pin Name Beschreibung

1 +Tx + Sendedaten 2 –Tx – Sendedaten 3 +Rx + Empfangsdaten 4 N/C unbelegt 5 N/C unbelegt 6 –Rx – Empfangsdaten 7 N/C unbelegt 8 N/C unbelegt

Page 14

2.6 Relaisverdrahtung

Zum Zugang zur Relais-Steckerleiste muss die Abdeckung abgenommen werden wie in Abschnitt 2.4 gezeigt.

Das Gehäuse sollte geerdet werden, zum Beispiel durch ein Erdungskabel an den Massekontakt der Relais-Steckerleiste.

Abbildung 2.6 Relaisanschlüsse

iTHX-SD

14 GH401-M4820o

Steckerleiste für Relais im Gehäuse

Relais 2 Relais 1

Seitliche oder untere Kabeleinführung zur Relaisverdrahtung

623451

9 V DC

MASSE

SCHLIESSER 2

SCHLIESSER 1

MITTELKONTAKT2

MITTELKONTAKT 1

Page 15

Teil 3 Netzwerkkonfiguration

3.1 Netzwerkprotokolle

Der iServer kann an ein Ethernet-Netzwerk angeschlossen werden, das über Standard-IP-Protokolle wie TCP, UDP, SNMP, SMTP, ARP, HTTP (WEBZugang), DNS, DHCP, ICMP, NTP und Telnet kommuniziert.

3.2 MAC-Adresse

Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine eindeutige Hardwarenummer für Ethernet-Geräte wie Computer, NetzwerkSwitches, Druckerserver usw. Wenn über einen Computer eine Verbindung zu einem Ethernet-LAN besteht, so ist auf diesem Computer eine Tabelle mit IPAdressen (eine sogenannte ARP-Tabelle) gespeichert. Mit dieser ARP-Tabelle werden die IP-Adressen von Netzwerkgeräten ihren entsprechenden MACAdressen zugeordnet. Beim iServer befindet sich die MAC-Adresse auf dem Aufkleber auf dem Ethernet-Gerät. Sie ist als 6-stellige Hexadezimalzahl XX:XX:XX:XX:XX:XX angegeben.

Beispiel: 0A:0C:3D:0B:0A:0B

Ziehen Sie den kleinen Aufkleber mit der Standard-IP-Adresse

192.168.1.200 ab. Darunter befindet sich ein Feld, in das Sie die zugewiesene IP-Adresse eintragen können. S. Abbildung 3.1.

Abbildung 3.1 Typenschild

Aufkleber mit

MAC-Adresse

Aufkleber mit Standard-

IP-Adresse entfernen

und neu zugewiesene

IP-Adresse hier anbringen.

Firmware-Versionsnummer

iTHX-SD

15GH401-M4820o

Page 16

3.3 DHCP

DHCP (dynamisches Hostkonfigurations-Protokoll, Dynamic Host Configuration Protocol) ermöglicht es Computern und Netzwerkgeräten, ihre IP-Konfiguration von einem DHCP-Server zu beziehen. Wenn DHCP bei Ihrem iServer aktiviert ist, nimmt er Kontakt mit dem DHCP-Server auf, sobald der an das Netzwerk angeschlossene iServer eingeschaltet wird. Daraufhin weist der DHCP-Server dem iServer eine IP-Adresse, eine Gateway-Adresse, eine Subnet-Maske und eine DNS-Adresse zu. Bitte beachten Sie, dass der DHCP-Server entsprechend konfiguriert sein muss, damit er diese Zuweisungen vornimmt.

Wenn eine statische (fest eingestellte) IP-Adresse gewünscht ist, muss die DHCP-Funktion deaktiviert werden. Bei Lieferung des iServers ist DHCP deaktiviert (Werkseinstellung). DHCP kann durch Zugreifen auf den Webserver von iServer und Auswählen des Netzwerkmenüs aktiviert werden (siehe Abschnitt 4.4.2).

Stimmen Sie sich unbedingt mit Ihrem Netzwerkadministrator ab, bevor Sie DHCP am iServer aktivieren.

In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt.

3.4 DNS

DNS, das „Domain Name System“, ermöglicht eine Erkennung von Netzwerkteilnehmern anhand eines (alphanumerischen) Namens anstelle der IP-Adresse.

Damit können Sie zum Beispiel im Browser anstelle der IP-Adresse

http://192.168.1.200

den Namen

http://ithx03ec

oder eine beliebige andere acht alphanumerische Zeichen lange Bezeichnung verwenden, die Sie zuvor auf dem iServer-Webserver als „Host Name“ eingegeben haben.

In der Grundeinstellung ist dabei in jedem iServer „ithx“, gefolgt von den letzten vier Zeichen der MAC-Adresse dieses iServers, abgespeichert.

Bei Windows-Servern mit separaten DHCP- und DNS-Funktionen ist es äußerst wichtig, den DHCP-Server zur Kommunikation mit DSN zu konfigurieren, damit der iServer-Hostname korrekt antwortet. Wenn es nicht möglich ist, über den Hostnamen auf den iServer zuzugreifen, wenden Sie sich an Ihren Netzwerkadministrator, um sicherzustellen, dass DHCP- und DSN-Server miteinander verbunden sind.

iTHX-SD

16 GH401-M4820o

Page 17

3.5 IP-Adresse

In einem TCP/IP-basierten Netzwerk muss jeder aktive Teilnehmer eine eindeutige IP-Adresse besitzen. Diese IP-Adresse wird verwendet, um eine Verbindung zum iServer und zu dem an die serielle Schnittstelle des iServers angeschlossenen Gerät aufzubauen.

Alle Netzwerkgeräte wie Computer, die untereinander das TCP/IP-Protokoll zur Kommunikation nutzen, müssen eine 32 Bit lange IP-Adresse besitzen. Die IP-Adresse ist in zwei Teile gegliedert, die Netzwerk-ID und die Host-ID. Alle Computer in einem gegebenen Netzwerk besitzen die gleiche NetzwerkID. Gleichzeitig haben sie eine unterschiedliche Host-ID. Weitere Informationen zur IP-Adresse finden Sie in Anhang B.

3.6 Portnummer

Alle TCP-Verbindungen sind durch die IP-Adresse und eine Portnummer definiert. Eine Portnummer ist eine interne Adresse, die eine TCP/IPSchnittstelle zwischen einer Anwendung auf dem Computer und einem Gerät im Netzwerk oder zwischen zwei Geräten im Netzwerk bildet.

Der iServer verwendet zwei Standard-Portnummern:

1. Port 2000: Sobald über den Port 2000 oder einen anderen auf dem

iServer konfigurierten lokalen Port (siehe „Netzwerkmenü“,

Abschnitt 4.4.2) eine TCP-Verbindung hergestellt wurde, können vom

iServer über Befehle Variablen wie Temperatur, Feuchte usw. abgefragt werden. Eine Liste der Befehle finden Sie in Abschnitt 4.9.1.

2. Port 2002: Dieser Port ist der Netzwerkkonsolenport des iServers zum

Lesen oder Ändern der iServer-Einstellungen. Eine Aufstellung der Einstellungen finden Sie in Abschnitt 4.8.1. Für beide der oben genannten Fälle kann beispielsweise eine Telnet-Anwendung verwendet werden.

iTHX-SD

17GH401-M4820o

Page 18

Teil 4 Betrieb

Je nach Netzwerkkonfiguration und persönlichen Vorlieben kann der iServer auf verschiedene Weise konfiguriert werden:

• Es ist möglich, über die aktuellen Versionen eines Webbrowsers wie

Netscape, Internet Explorer oder Firefox auf den iServer-Webserver zuzugreifen, siehe Abschnitt 4.2.

• Der iServer kann außerdem per Kommandozeilenschnittstelle mittels einer

TCP-Verbindung via Port 2002 konfiguriert werden, siehe Abschnitt 4.8.1.

• Die iCONNECT-Konfigurationssoftware kann ebenfalls zum Suchen und

Konfigurieren des iServers über Ethernet verwendet werden, siehe

Abschnitt 4.1.2.

Vor der Konfiguration des iServers müssen Sie dem Geräte eine IPAdresse zuweisen. Siehe Abschnitt 4.1.1 oder 4.1.2.

4.1 IP-Adresszuweisung

4.1.1 Direktverbindung (Methode 1)

In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt. Verbinden Sie als Erstes mithilfe eines ungekreuzten oder gekreuzten

Ethernet-Kabels Ihren iServer direkt mit dem PC und schalten Sie ihn ein. Stellen Sie sicher, dass die LINK/ACT-Netzwerk-LED auf dem iServer und Ihr

Ethernet-Switch eingeschaltet sind. Siehe Abbildung 4.1. Wenn Sie über einen Webbrowser oder Telnet auf den iServer zugreifen

möchten und die IP-Adresse noch die Grundeinstellung (192.168.1.200) hat, muss der PC, von dem aus Sie auf den iServer zugreifen möchten, über eine IP-Adresse im selben Bereich

wie die iServer-IP-Adresse verfügen.

Beispielsweise können Sie Ihrem PC die IP-Adresse 192.168.1.x zuweisen. Dabei steht „x“ für eine beliebige Zahl zwischen 1 und 254.

Bitte denken Sie daran, dass PC und iServer unterschiedliche IPAdressen besitzen müssen.

Außerdem muss die Subnet-Maske auf 255.255.255.0 eingestellt sein. Auf diese Weise ist ein einfacher Zugriff auf den iServer über das Netzwerk

möglich, um die Konfiguration wie erforderlich zu ändern. Die IP-Adressänderung Ihres PCs ist vorübergehend und dient lediglich dem

Zugriff auf den iServer zur Erstkonfiguration, also zur Zuweisung einer neuen IP-Adresse, Subnet-Maske usw.

iTHX-SD

18 GH401-M4820o

Page 19

Nach der iServer-Konfiguration können Sie Ihren PC auf die ursprünglichen IP-Einstellungen zurücksetzen.

Falls die IP-Adresse 192.168.1.200 bereits in Ihrem Netzwerk verwendet wird, schließen Sie den iServer über ein CAT5-Ethernet-Kabel (ungekreuzte oder gekreuzte Kabel werden vom iServer erkannt) direkt an Ihren Computer an und fahren Sie wie unten beschrieben fort.

Abbildung 4.1 Direktverbindung von Computer und iServer

1) Klicken Sie in Windows auf das Menü „Start“ und wählen Sie

„Systemsteuerung“ aus der Liste der Optionen aus.

Abbildung 4.2 Netzwerkverbindungen

2) Daraufhin wird das Fenster „Netzwerkverbindungen“ geöffnet.

Über das Symbol „LAN-Verbindung“ können Sie auf sämtliche Einstellungen Ihrer Ethernet-Verbindung zugreifen.

Doppelklicken Sie auf das Symbol „Netzwerk- verbindungen“.

100 BASE-T LINK / ACT DHCP RECORDING

Ethernet-Kabel

Netzadapter einstecken

Nach Anschluss an den Computer iServer einschalten. LINK/ACT-LED sollte grün leuchten

EthernetPort des Computers (RJ45Ver bindung)

iServer mit

Standard-IP-Adresse

192.168.1.200

iTHX-SD

19GH401-M4820o

Page 20

Abbildung 4.3 LAN-Verbindung

Abbildung 4.4 Ändern der TCP/IP-Eigenschaften auf dem Computer

4) Sie müssen nun Ihren Computer neu starten.

5) Öffnen Sie anschließend Ihren Browser und geben Sie in das Adressfeld

Ihres Browsers die Standard-IP-Adresse des iServers ein (192.168.1.200). Drücken Sie dann die Eingabetaste.

Kurz darauf wird die Begrüßungsseite (siehe Abbildung 4.5) des iServerWebservers angezeigt.Von dort aus können Sie auf alle Menüs zugreifen.

Füllen Sie die Felder für die IP-Adresse (192.168.1.100) und Subnet-Maske (255.255.255.0), wie unten angegeben, aus. Klicken Sie in diesem Dialogfeld sowie in allen anderen Fenstern auf „OK“.

Wählen Sie „Internet- protokoll (TCP/IP)“ und klicken Sie auf die Schaltfläche „Eigenschaften“.

3) Klicken Sie auf die

Schaltfläche „Eigenschaften“

Doppelklicken Sie auf dieses Symbol.

iTHX-SD

20 GH401-M4820o

Page 21

Abbildung 4.5 Begrüßungsseite des iServers

Um eine ordnungsgemäße Verbindung zum iServer zu überprüfen, geben Sie über eine DOS-Eingabeaufforderung auf Ihrem Computer „ping 192.168.1.200“ ein und drücken Sie die Eingabetaste. Die Antwort sollte ähnlich wie in Abbildung 4.6 gezeigt aussehen.

Wenn Sie keine Antwort erhalten, bedeutet dies, dass keine Netzwerkverbindung zwischen Ihrem PC und dem iServer besteht.

Abbildung 4.6 Anpingen des iServers in der MS-DOS-

Eingabeaufforderung

Fahren Sie mit Abschnitt 4.3 fort.

iTHX-SD

21GH401-M4820o

iTHX-SD Welcome Page

http://192.168.1.200Address

Readings Chart

Setup Web Link

C:\>ping 192.168.1.200 Pinging 192.168.1.200 with 32 bytes of data:

Reply from 192.168.1.200: bytes=32 time=15ms TTL=64 Reply from 192.168.1.200: bytes=32 time=8ms TTL=64 Reply from 192.168.1.200: bytes=32 time=8ms TTL=64 Reply from 192.168.1.200: bytes=32 time=8ms TTL=64

Pinging statistics for 192.168.1.200: Packets: Sent=4, Received=4, Lost=0 (0% loss)

Approximate round trip times in milli-seconds: Minimum=8ms, Maximum=15ms, Average=9ms

Page 22

4.1.2 iConnect-Software (Methode 2)

Sie können die IP-Adresse des iServers über die iConnect-Software einstellen. a) Laden Sie die iConnect-Software von der in dieser Anleitung angegebenen

Website herunter.

b) Installieren Sie die iConnect-Software auf einem PC im Netzwerk. Diese

Software ist kompatibel mit Windows 95, 98, NT, 2000, XP und Vista.

c) Verwenden Sie iConnect, um dem iServer eine IP-Adresse zuzuweisen und

auf dessen Webseiten zur Konfiguration zuzugreifen. Sie können die Webseiten des iServers auch in einem beliebigen Webbrowser aufrufen. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um eine geeignete IPAdresse zu erhalten.

Abbildung 4.7 Zuweisen einer IP-Adresse mit iConnect

1) Tragen Sie die IP-Adresse in diesem Feld ein.

2) Tragen Sie die MAC-Adresse, die auf dem Aufkleber unten am iServer angegeben ist, in diesem Feld ein.

3) Klicken Sie hier, um die obige IP-Adresse an den iServer zu senden.

4) Klicken Sie hier zum Zugriff auf die Webseiten, nachdem Sie dem iServer die IP-Adresse zugewiesen haben.

5) Klicken Sie hier, um den iServer anzupingen, dessen IP-Adresse im IPAdressfeld angezeigt wird.

6) Klicken Sie hier, um nach allen iServern im Netzwerk zu suchen.

iTHX-SD

22 GH401-M4820o

Page 23

7) Die IP-Adressen, die iConnect für die iServer findet, werden hier aufgelistet.

8) Diese Felder zeigen die IP-Adresse und die Subnet-Maske des PCs an, auf dem iConnect ausgeführt wird.

d) So rufen Sie die Konfiguration des iServers auf: Klicken Sie auf die

Schaltfläche „View Webpage“, um auf die Begrüßungsseite des iServers zu gelangen.

Um alle iServer-Funktionen nutzen zu können, greifen Sie über einen beliebigen Webbrowser auf die iServer-Webseiten zu (siehe Abschnitt 4.2).

Abbildung 4.8 Zugreifen auf den iServer über iConnect

4.2 Zugriff und Konfiguration über einen Webbrowser

• Starten Sie den Webbrowser.

• Geben Sie in das URL-Feld die folgende standardmäßige iServer-IPAdresse ein:

http://192.168.1.200

• Die unten abgebildete Begrüßungsseite wird angezeigt.

iTHX-SD

23GH401-M4820o

Readings Chart

Setup Web Link

Page 24

Abbildung 4.9 Begrüßungsseite des iServers

Um auf die iServer-Webseiten zugreifen zu können, wird in einigen Fällen ein Kennwort abgefragt (siehe unten).

4.3 LOGIN- und ADMINISTRATOR-Kennwörter

Abbildung 4.10 LOGIN- und ADMINISTRATOR-Kennwörter

Es gibt zwei verschiedene Zugangsebenen:

1. Das LOGIN-Kennwort ist für den Zugriff auf die iServer-Seiten „Readings“, „Chart“ und „Web Link“, sofern nicht deaktiviert, erforderlich. In der Grundeinstellung lautet das Kennwort 12345678. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben.

2. Das ADMINISTRATOR-Kennwort ist für den Zugriff auf das iServer-Menü „Setup“, sofern nicht deaktiviert, erforderlich. In der Grundeinstellung lautet das Kennwort 00000000. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Großund Kleinbuchstaben.

ADMINISTRATOR

http://192.168.1.200 http://192.168.1.200

iTHX-SD Welcome Page

http://192.168.1.200Address

Readings Chart

Setup Web Link

iTHX-SD

24 GH401-M4820o

Page 25

4.4 Einstellung

Durch Klicken auf die Schaltfläche „Setup“ auf der Begrüßungsseite (siehe

Abbildung 4.9) erhalten Sie Zugriff auf den Menübereich (siehe Abbildung 4.11).

Über diesen Bereich können Sie iServer vollständig konfigurieren.

4.4.1 Übersicht

Nach Eingabe des Login-Kennworts wird die Übersichtsseite („Overview“) mit einer Zusammenfassung der wichtigsten iServer-Parameter eingeblendet. Alle Felder sind schreibgeschützt.

Abbildung 4.11 Übersicht

4.4.2 Netzwerk

Dieses Menü ermöglicht die Netzwerkkonfiguration, einschließlich der Festlegung von IP-Parametern und Ethernet-Schnittstellenoptionen. Die entsprechenden Felder werden unten beschrieben.

iTHX-SD

25GH401-M4820o

http://192.168.1.200Address

Readings

Chart

Web Link Setup

MenüleisteMenübereich

Overview

Network Configuration Management Security Recording System Diagnostics Log Out

Model Firmware Version DHCP MAC Address IP Address Subnet Mask Gateway Address Hostname Ethernet Port Web Server Port Recording Uptime

iTHX-SD x.x Disabled 00:03:34:00b8:70

192.168.1.200

255.255.255.0

0.0.0.0 ithxb870 Auto 80

OFF

1 day, 00:00:00 hh:mm:ss

Page 26

4.4.2.1 IP-Konfiguration

Abbildung 4.12 Netzwerk: IP-Konfiguration

DHCP – Wenn dieses Kontrollkästchen aktiviert ist, fordert iServer eine IP-

Adresse, eine Subnet-Maske, eine Gateway-Adresse und eine DNS-Adresse dynamisch vom DHCP-Server an. Standardmäßig ist die DHCP-Option deaktiviert. Weitere Informationen zu DHCP finden Sie in Abschnitt 3.3.

MAC Address – Die Hardware-Adresse (MAC-Adresse) des iServers; sie kann nicht konfiguriert werden. Weitere Informationen zu MAC-Adressen finden Sie in Abschnitt 3.3.

IP Address – Hier wird die IP-Adresse des iServers angegeben. In der Grundeinstellung hat der iServer die IP-Adresse

192.168.1.200

. Bei aktivierter DHCP-Option ist dieses Feld abgeblendet. Setzen Sie sich mit Ihrer ITAbteilung in Verbindung, um eine geeignete IP-Adresse zu erhalten.

Subnet Mask – Die Subnet-Maske bezeichnet ein 32 Bit langes Bitmuster, das festlegt, wie Netzwerkteil und Hostteil in der IP-Adresse aufgeteilt sind. Bei aktivierter DHCP-Option ist dieses Feld abgeblendet. In der Grundeinstellung ist die Subnet-Maske des iServers auf

255.255.255.0

eingestellt. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um die korrekte Subnet-Maske zu erfragen.

http://192.168.1.200Address

Readings

Chart

Web Link Setup

Configuration Ethernet Port

Overview

Network

Configuration Management Security Recording System Diagnostics Log Out

DHCP

MAC Address

IP Address

Subnet Mask

Gateway Address

DNS Address

Host Name

Protocol

Local Port

Web Server Port

Web Link Title

Web Link Address

Save Changes Reset

192.168.1.200

255.255.255.0

0.0.0.0

ithxb870

TCP

2000

WebLink

0.0.0.0

00:03:34:00:b8:70

Network

iTHX-SD

26 GH401-M4820o

Page 27

Gateway Address – Die Gateway-Adresse verweist auf den Router, der den Datenverkehr an eine Zieladresse außerhalb des Subnet mit dem iServer weiterleitet. Hierbei handelt es sich um die IP-Adresse des Routers, der als Gateway fungiert. Bei aktivierter DHCP-Option ist dieses Feld abgeblendet. In der Grundeinstellung ist die Gateway-Adresse des iServers auf

0.0.0.0

eingestellt. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um die Adresse des Gateways zu erhalten.

DNS Address – Um die DNS-Funktion des iServers nutzen zu können, muss der DNS-Server in Ihrem Netzwerk konfiguriert sein. Hierdurch wird dem iServer ermöglicht, den Domänennamen eines Hosts zum Zugreifen auf den Ethernet-Knoten zu verwenden. iServer übernimmt die Rolle eines DNSClients in dem Sinne, dass der iServer beim DSN-Server aktiv die mit einem bestimmten Domänennamen verknüpfte IP-Adresse abfragt. Bei aktivierter DHCP-Option ist dieses Feld abgeblendet. In der Grundeinstellung ist die DNS-Adresse des iServers auf

0.0.0.0

eingestellt. Setzen Sie sich mit Ihrer IT-

Abteilung in Verbindung, um die DNS-Adresse zu erhalten. Host Name – Bei aktivierter DHCP-Option sendet der iServer diesen Namen

an den DHCP-Server. Dieser Hostname wird verwendet, damit der iServerZugriff statt auf Grundlage einer IP-Adresse anhand eines bestimmten Namens erfolgt. Damit können Sie zum Beispiel anstelle der IP-Adresse

http://192.168.1.200

den Namen

http://ithxA838

oder eine beliebige andere sechzehn (16) Zeichen lange Bezeichnung verwenden. In der Grundeinstellung ist in jedem iServer „

ithx

“, gefolgt von den letzten vier

Zeichen der MAC-Adresse dieses bestimmten iServers, abgespeichert.

Protocol – Hier ist das Netzwerkprotokoll angegeben, über das der iServer mit dem Ethernet-Netzwerk kommuniziert. Als Optionen sind „TCP“ und „UDP“ verfügbar. Die Grundeinstellung lautet „TCP“.

Web Server Port – Standardmäßig ist der Port

eingestellt. Dies ist die primäre Portnummer für das HTTP-Protokoll. Sie wird bei der Kommunikation zwischen Internetbrowsern und Websites/Webservern verwendet. Webserver öffnen diesen Port und überwachen ihn auf eingehende Verbindungen von Webbrowsern. Wenn ein Webbrowser eine IP-Adresse (z. B. die iServer-IPAdresse) erhält, wird gleichermaßen davon ausgegangen, dass der iServerWebserver Port 80 auf eingehende Verbindungen überprüft. Wenn ein anderer Port als 80 ausgewählt wird, so muss dann die neue Portnummer im Browser

iTHX-SD

27GH401-M4820o

Page 28

mit einem Doppelpunkt (:) nach der IP-Adresse angegeben werden. Wenn der Webserver-Port beispielsweise in 500 geändert wird, müssen Sie im Browser

http://192.168.1.200:500

eingeben, um auf den iServer-Webserver

zuzugreifen.

Einer der Fälle, bei dem der Webserver-Port geändert werden muss, liegt vor, wenn der Benutzer auf den iServer-Webserver von außerhalb des lokalen Netzwerks (also dem Internet) zugreifen möchte. Durch Einstellen der Portweiterleitung (Port Forwarding) in einem Router, der als Gateway zu diesem lokalen Netzwerk fungiert, kann diese Aufgabe durchgeführt werden. Bei der Portweiterleitung wird die WebserverPortnummer zur Weiterleitung der Internetverbindung an den iServer über LAN verwendet.

Web Link Title – Hierbei handelt es sich um ein Textfeld, das auf der Schaltfläche der iServer-Seite „Web Link“ angezeigt wird (siehe

Abschnitt 4.7). Dieses Feld kann die unten zugewiesene Weblink-Adresse

beschreiben. Web Link Address – Die Weblink-Adresse stellt einen Netzwerklink zum

gewünschten IP-Gerät im Netzwerk bereit. Wenn das IP-Gerät über einen Webserver (wie den iServer) verfügt, können Sie darauf über denselben Browser zugreifen, mit dem Sie schon auf den iServer zugegriffen haben. Klicken Sie auf der iServer-Begrüßungsseite einfach auf die Schaltfläche „Web Link“.

4.4.2.2 Ethernet-Port

Abbildung 4.13 Netzwerk: Ethernet-Konfiguration

http://192.168.1.200Address

Ethernet Port

Readings

Chart

Web Link Setup

Overview

Network

Configuration Management Security Recording System Diagnostics Log Out

Save Changes Reset

IP Configuration Ethernet Port

Auto-Negotiation

Speed

Duplex

100 Mbps

Full

10 Mbps

Half

iTHX-SD

28 GH401-M4820o

Page 29

Auto-Negotiation – Die Autonegotiation steuert die Geschwindigkeit und Duplex-Übertragung der Verbindung zwischen dem iServer und einem anderen Ethernet-Gerät, etwa einem Ethernet-Switch. Wenn das Kontrollkästchen „Auto-Negotiation“ aktiviert ist, handelt der iServer automatisch Geschwindigkeit und Duplex mit dem angeschlossenen EthernetGerät aus. Sollte eine der anderen Optionen ausgewählt sein, sind Geschwindigkeit und Duplex fest eingestellt. Es ist wichtig, dass der iServer und das angeschlossene Ethernet-Gerät die gleiche EthernetPortkonfiguration haben.Wenn der iServer Geschwindigkeit und Duplex nicht automatisch mit dem angeschlossenen Ethernet-Knoten aushandeln kann, werden standardmäßig 10 Mbps und Halbduplex eingestellt. Sobald das Kontrollkästchen „Auto-Negotiation“ aktiviert wird, werden die anderen Felder unter dieser Kategorie abgeblendet. Standardmäßig ist „Auto-Negotiation“ aktiviert.

Wenn der iServer eine Verbindung mit 100 Mbps feststellt, leuchtet die LINK-Netzwerk-LED grün.

4.4.3 Konfiguration

Das Menü „Configuration“ ermöglicht die Konfiguration von Echtzeituhr, Serverparametern, Sensoren sowie Alarmrelais-Einstellungen. Die entsprechenden Felder werden unten beschrieben.

4.4.3.1 Datum und Zeit Date – In diesem Feld wird das aktuelle Datum angegeben. Das Format ist

jjjj/mm/tt

. Ist kein Datum definiert, wird der iServer standardmäßig auf

2099/01/01

eingestellt.

Time – In diesem Feld wird die aktuelle Zeit angegeben. Hierfür wird das 24Stunden-Format verwendet (

hh:mm:ss

Change Date and Time – Durch Klicken auf diese Option zum Ändern von Datum und Zeit können die Einstellungen auf die aktuellen Datums- und Zeitangaben angepasst werden.

iTHX-SD

29GH401-M4820o

Page 30

Abbildung 4.14 Netzwerk: Ethernet-Konfiguration

Wenn das Netzteil ohne Batterieversorgung vom iServer getrennt wird, gehen die Datums- und Zeiteinstellungen des iServers verloren.

Bei Verwendung der Reboot-Schaltfläche auf der Seite „System“: Wenn der iServer aus- und wieder eingeschaltet wird, gehen die Datums- und Zeiteinstellungen verloren – mit oder ohne Batterieversorgung.

Network Time Server – Gibt es einen Zeitserver im Netzwerk oder Internet, bezieht der iServer von dort die aktuellen Datums- und Zeitangaben, sobald die IP-Adresse des Netzwerk-Zeitservers angegeben wird. Standardmäßig ist diese Option deaktiviert.

NTS Address – Dieses Feld dient zur Eingabe der IP-Adresse des NetzwerkZeitservers.

Das US-amerikanische National Institute of Standards and Technology (NIST) veröffentlicht eine List mit Zeitservern im Internet, die den NIST-Zeitdienst (ITS, Internet Time Service) verwenden. Über diese List erfahren Sie den Namen, die IP-Adresse und den Standort in den USA für jeden Server. Zum Zeitpunkt der Veröffentlichung dieser Anleitung sind Links zu der Liste auf der Website

http://tf.nist.gov

zu finden.

Change Date and Time

http://192.168.1.200Address

Date and Time

Readings

Chart

Web Link Setup

Overview Network

Configuration

Management Security Recording System Diagnostics Log Out

SensorsServer Alarm Relays T

NTS Address

Time Zone

Current Date

Current Time

2099/01/01

00:00:00

(GMT-08:00)PacificTime(US&Canada)

Save Changes Cancel

Date and Time

Time Server

Network Time Server

iTHX-SD

30 GH401-M4820o

Page 31

Time Zone – Wenn die Option „Network Time Server“ aktiviert ist, muss die richtige Zeitzone ausgewählt werden, damit die Zeit ordnungsgemäß angezeigt wird.

4.4.3.2 Server

Abbildung 4.15 Konfigurationsmenü: Server

Server Type – Die für den Servertyp zur Verfügung stehenden Optionen sind

Command

und

Continuous

. Bei Auswahl von

Command

antwortet der iServer

auf die von einem Netzwerkhost gesendeten Befehle. (Eine Liste der Befehle finden Sie unter Abschnitt 4.9.1.) Bei Auswahl von

Continuous

sendet der iServer Temperatur-, Feuchte- und Taupunktwerte in den über das Intervallfeld ausgewählten Abständen. Die Modi

Command

und

Continuous

sind aktiv, wenn ein Netzwerkhost über den Port 2000 eine TCP-Verbindung zu der IPAdresse des iServers öffnet.

Interval – Hierbei handelt es sich um das Zeitintervall (in Sekunden) zwischen zwei Datenübertragungen, wenn sich der im Modus „

Continuous

“

befindet. Standardmäßig ist ein Wert von

5 Sekunden

eingestellt (Minimum

sind

2 Sekunden

Time Stamp – Wenn dieses Kontrollkästchen aktiviert ist, versieht der iServer die Daten vor dem Versand an einen Netzwerkhost mit Datum und Uhrzeit. Dies gilt für beide Modi, „

Command

“ und „

Continuous

“. Standardmäßig ist

diese Option aktiviert.

iTHX-SD

31GH401-M4820o

Server

http://192.168.1.200Address

Overview Network

Configuration

Management Security Recording System Diagnostics Log Out

Readings

Server

Server Type

Interval

Time Stamp

Chart

Web Link Setup

SensorsServer Alarm RelaysDate and Time

Command

secs5

Save Changes Reset

Page 32

4.4.3.3 Sensoren

Auf dieser Seite werden die Sensorparameter definiert. „Reading 1“ bezieht sich auf die Temperatur, „Reading 2“ auf die Feuchte und „Reading 3“ auf den Taupunkt.

Description – Als Beschreibung kann ein Name für den Sensor oder aber auch sein Standort eingegeben werden. In dieses Textfeld können maximal 16 alphanumerische Zeichen eingegeben werden. Diese Beschreibung wird eingeblendet, sobald die Messwerte 1, 2 oder 3 auf dem Webserver angezeigt werden.

Unit – Hierbei handelt es sich um die Messeinheiten eines bestimmten Sensors. Beispiele sind % für die Feuchte, F und C für Temperatur und Taupunkt.

Sobald als Temperatureinheit, C oder F, ausgewählt wurde, wird diese globale Änderung auf dem Webserver und dem LCD-Display widergespiegelt.

Wenn Sie die C/F-Tasten auf der Vorderseite zum Ändern der Temperatureinheit verwenden, hat dies keine Auswirkung auf die Webseiten.

Abbildung 4.16 Konfigurationsmenü: Sensoren

http://192.168.1.200Address

Sensors

Readings

Chart

Web Link Setup

SensorsServer Alarm RelaysDate and

Overview Network

Configuration

Management Security Recording System Diagnostics Log Out

Save Changes Reset

Description

End Character

Temperature

Reading 1

Description

End Character

Humidity

Reading 2

Description

End Character

Dewpoint

Reading 3

One Sample per

10 seconds

Sampling Rate

Unit

T000.0C

Display Format

Unit %

H00.0%

Display Format

Unit C

D000.0C

Display Format

Offset

Display

0.0

Offset

Display

0.0

Display

iTHX-SD

32 GH401-M4820o

Page 33

Display – Wenn dieses Kontrollkästchen aktiviert ist, werden die Variable (d. h. die Temperatur) in den Anzeige- und Diagramm-Applets (Readings/Charts) und die Datenübertragung im Modus „

Continuous

“

angezeigt (siehe „Server“, Abschnitt 4.4.3.2). Standardmäßig ist diese Option aktiviert.

End Character – iServer sendet ein Endezeichen (Hex-Zeichen) nach dem Wert einer jeden Variable. Dies gilt für beide Modi, „

Command

“ und

„

Continuous

“. Standardmäßig ist „0D“ eingestellt (Hex-Darstellung von <CR>).

Display Format – Das Anzeigeformat gibt das Format der auf einem Netzwerkhost angezeigten Variable an, wenn für die Übertragung der Modus „

Command

“ oder „

Continuous

“ verwendet wird.

Offset – Kleinere Abweichungen des Messwerts können über das Offset-Feld korrigiert werden. Geben Sie in diesem Feld den entsprechenden numerischen Wert ein. Der Offset kann positiv oder negativ sein.

Der Offset-Wert für die Temperatur muss nach Auswahl der Einheit (C oder F) zugewiesen werden. Wenn die Temperatureinheit geändert wird, müssen Sie den Offset-Wert neu zuordnen, um das richtige Ergebnis zu erhalten.

Sampling Rate – Die Messrate ist die Rate, mit der der iServer Temperaturund Feuchtewerte vom Fühler abruft. Die Optionen sind:

1, 10

und

60 Sekunden

. Standardmäßig sind

10 Sekunden

eingestellt.

Je höher die Messrate, desto genauer sind die vom Fühler übertragenen Daten.

iTHX-SD

33GH401-M4820o

Page 34

4.4.3.4 Alarmrelais

Über diesen Bereich können die beiden Relais auf dem iServer nach Bedarf konfiguriert werden. Informationen zu Anschlüssen und Anschlussbelegungen finden Sie in Abschnitt 2.6.

Abbildung 4.17 Konfigurationsmenü: Alarmrelais

Relay 1 und Relay 2 – Über Relais 1 und Relais 2 werden die ersten und

zweiten Relais auf dem iServer konfiguriert. Als Optionen können

Temperatur

und

Feuchte

ausgewählt werden.

Dies bedeutet, dass für beide Relais die gleiche Einstellung oder für ein Relais „

Humidity

“ (Feuchte) und für das andere Relais „

Temperature

“

(Temperatur) ausgewählt werden kann. Description – Hierbei handelt es sich um ein Textfeld zur Benennung des an

das Relais angeschlossenen Geräts. Als Alternative kann auch der Ort angegeben werden, an dem das Gerät installiert ist. In dieses Feld können maximal 16 alphanumerische Zeichen eingegeben werden. Dieser eingegebene Name wird auf den Webseiten in allen mit Alarmrelais in Zusammenhang stehenden Bereichen angezeigt, zum Beispiel im Applet „Readings“. Standardwerte sind

ALARM 1

und

ALARM 2

Status – Die folgenden Optionen sind verfügbar: „

Disable

“, „

Low

“, „

High

“ und

„

Low or High

“. Standardmäßig ist „

Disable

“ eingestellt.

iTHX-SD

34 GH401-M4820o

Alarm Relays

http://192.168.1.200Address

Readings

Overview Network

Configuration

Management Security Recording System Diagnostics Log Out

Relay 1

Description

Status

Type

Set Point High

Set Point Low

End Character 0x

Display

Record all alarm events on the flash memory

Web Link Setup

Chart

SensorsServer Alarm RelaysDate and Time

Temperature

Alarm Relay 1

Disable

Update

Clear Latch Clear Latch

0.0

Save Changes Reset

Relay 2

Description

Status

Type

Set Point High

Set Point Low

End Character 0x

Display

Humidity

Alarm Relay 2

Disable

Update

0.0

Retrieve

Page 35

Bei Auswahl von „

Low

“ muss für den unteren Sollwert (Set Point Low) ein Wert eingegeben werden. Sobald der Sensormesswert unterhalb dieses Werts fällt, wird das Relais betätigt. Bei Auswahl von „

High

“ muss für den oberen Sollwert (Set Point High) ein Wert eingegeben werden. Sobald der Sensormesswert diesen Wert überschreitet, wird das Relais betätigt. Bei Auswahl von „

Low or „High

“ muss für die unteren und oberen Sollwerte (Set Point Low/High) jeweils ein Wert eingegeben werden. Sobald der Sensormesswert außerhalb dieses Bereichs fällt, wird das Relais betätigt. Bei Auswahl von „

Disable

“ werden die ausgewählten Relais deaktiviert.

Type – Für den Typ können die Optionen „

Unlatch

“ und „

Latch

“ ausgewählt

werden. Standardmäßig ist „

Unlatch

“ eingestellt.

Wenn die Option „

Unlatch

“ ausgewählt und das Relais aktiviert ist, wird der Alarm automatisch deaktiviert, sobald der Sensormesswert wieder innerhalb des Sollwertbereichs liegt. Wenn die Option „

Latch

“ ausgewählt ist und der Sensormesswert wieder innerhalb des Sollwertbereichs liegt, bleibt das Relais so lange aktiv, bis der Benutzer auf die Schaltfläche „

Clear Latch

“ klickt.

Set Point High – In diesem Feld wird der obere Sollwert angegeben. Set Point Low – In diesem Feld wird der untere Sollwert angegeben. End Character – Hierbei handelt es sich um das Endezeichen (im

Hexadzimal-Format), das der iServer zusammen mit dem Alarmstatus sendet. Dies gilt für die beiden auf der Seite „Server“ unter dem Konfigurationsmenü

beschriebenen Modi „

Continuous

“ und „

Command

“ (Abschnitt 4.4.3.2).

Standardmäßig ist 0Deingestellt. 0D steht für ein Carriage Return (CR), das nach dem Wert gesendet wird.

Display – Über dieses Kontrollkästchen wird angegeben, ob der Status der Alarmrelais im Applet „Readings“, in den Modi „

TCP Command

“ und

„

Continuous

“ sowie in anderen hiervon betroffenen Feldern angezeigt wird.

Standardmäßig ist die Option deaktiviert. Record all alarm events on the flash memory – Wenn dieses

Kontrollkästchen aktiviert ist, werden alle Alarmereignisse mit Datums- und Zeitvermerk auf der Flash-Speicherkarte aufgezeichnet.

Durch Klicken auf die Schaltfläche „Retrieve“ wird die ASCII-Protokolldatei geöffnet.

Standardmäßig ist die Option deaktiviert.

Bei Verwendung des Webservers kann die Protokolldatei abgerufen werden, wenn die Dateigröße 32 KB nicht übersteigt. Ist die Datei größer, müssen Sie einen Flash-Kartenleser verwenden, um die Protokolldatei zu öffnen. Siehe Abschnitt 4.11.

iTHX-SD

35GH401-M4820o

Page 36

4.4.4 Management

Auf dieser Seite finden Sie die E-Mail-, SNMP- und Alarmeinstellungen des iServers. SNMP (Simple Network Management Protocol) ist das von Netzwerkverwaltungssystemen verwendete Protokoll, um mit Netzwerkgeräten, die SNMP-Verbindungen antworten, zwecks Problemerkennung und

-behebung zu kommunizieren. Die entsprechenden Felder werden unten beschrieben.

4.4.4.1 Setup – Simple Network Management Protocol

Abbildung 4.18 Managementmenü: Setup

4.4.4.1.1 Setup – Simple Network Management Protocol SNMP Response Enabled – Wenn diese Option aktiviert ist, antwortet der

iServer Netzwerkknoten, die SNMP-Anfragen per Broadcast senden. Standardmäßig ist die Option deaktiviert.

SNMP Community – Bei jeder SNMP-Kommunikation wird ein CommunityString verwendet. Diese Zeichenfolge ist als öffentlich oder privat konfigurierbar. Standardmäßig ist „

Public

“ (Öffentlich) eingestellt.

Contact – In diesem Feld wird der Kontaktname angegeben, an den der SNMP-Trap gesendet wird. Diese Person erhält alle vom iServer gesendeten Traps. In dieses Feld können maximal 16 alphanumerische Zeichen eingegeben werden.

http://192.168.1.200Address

Setup

Readings

Chart

Web Link Setup

Overview Network Configuration

Management

Security Recording System Diagnostics Log Out

SNMP Response Enabled SNMP Community Contact Location SNMP Trap Server IP

Simple Network Management Protocol

SMTP Server IP SMTP Server Port From: To :

Subject: Reminder Interval Transmission Delay

Simple Mail Transfer Protocol

AlarmsSetup

Save Changes Reset

None

0.0.0.0

public

None

0.0.0.0

mins

iTHX-SD

36 GH401-M4820o

Page 37

Location – In diesem Feld wird der Standort des iServers angegeben. Beispielsweise kann dies die „Messwarte“ sein, also der Ort, an dem sich der iServer befindet. Jeder SNMP-Trap umfasst Kontakt und Standort, da diese Informationen bei der Identifizierung des Trap-Senders und Trap-Empfängers helfen. In dieses Feld können maximal 16 alphanumerische Zeichen eingegeben werden.

SNMP Trap Server IP – Dieses Feld enthält die IP-Adresse des SNMP-TrapServers im Netzwerk. Der Trap-Server „horcht“ im Falle eines Alarmzustands auf „SNMP-Traps“ vom iServer (siehe Abschnitt 4.4.4.2, „Alarme“, auf der Seite „Management“). Traps sind UDP-Datenpakete mit Kontakt- und Standortinformationen sowie der OID (Objekt-ID) für den iServer, der den Trap erstellt. Im Internet ist Trap-Server-Software von Drittanbietern zum Download verfügbar.

4.4.4.1.2 Setup – Simple Mail Transfer Protocol SMTP Server IP – In diesem Feld wird die IP-Adresse des SMTP-Servers

angegeben. Der iServer verwendet zum Senden von E-Mails SMTP (Simple Mail Transfer

Protocol) mit der Standard-Portnummer

1) Sie müssen über einen E-Mail-Server (SMTP-Server) in Ihrem Netzwerk verfügen, um vom iServer generierte E-Mails empfangen zu können.

2) iServer unterstützt keine SMTP-Server-Authentifizierung.

SMTP Server Port – In diesem Feld wird der vom SMTP-Server verwendete TCP-Port angegeben. Die Grundeinstellung ist

From – In diesem Feld wird der Name des E-Mail-Senders angegeben. Hierbei kann es sich auch um eine E-Mail-Adresse handeln. Es kann nur jeweils ein Name oder eine E-Mail-Adresse angegeben werden.

Subject – In diesem Feld wird der Betreff der E-Mail angegeben. E-Mails für alle Alarme weisen diese gleiche Betreffszeile auf. Ein möglicher Betreff ist z. B. „iServer-Alarm“.

Reminder Interval – In diesem Feld wird ein Erinnerungsintervall für erneut zu sendende E-Mails oder Traps eingestellt. Der zulässige Mindestwert ist 1 Minute. Ist ein Wert von 0 eingestellt, sendet iServer keine Erinnerungs-EMail. Standardmäßig sind

60 Minuten

eingestellt.

Transmission Delay – Sobald ein Alarmzustand vorliegt, wird über dieses Feld zur Übertragungsverzögerung die Zeitspanne eingegeben, die der iServer wartet, bis eine E-Mail gesendet wird. Ist ein Wert von 0 eingestellt, erfolgt keine Verzögerung. Standardmäßig ist

1 Minute

eingestellt.

iTHX-SD

37GH401-M4820o

Page 38

4.4.4.2 Alarme

Dazu gehören Ereignisse oder Zustände. Sobald ein bestimmter Zustand vorliegt, sendet der iServer, je nach aktivierter Option, eine E-Mail oder/und einen SNMP-Trap. Die entsprechenden Felder werden unten beschrieben.

Mehrere Alarmereignisse können ausgewählt werden – für jedes Ereignis wird dann eine E-Mail oder ein Trap gesendet.

Abbildung 4.19 Managementmenü: Alarme

Temperature – Die folgenden Optionen sind für die Temperatur verfügbar:

„

Low

“, „

High

“ und „

Low or High

“.

Bei Auswahl von „

Low

“ muss in das Feld „

Low

“ ein Wert eingegeben werden

(wird dieser Wert unterschritten, liegt ein Alarmzustand vor). Bei Auswahl von „

High

“ muss in das Feld „

High

“ ein Wert eingegeben werden

(wird dieser Wert überschritten, liegt ein Alarmzustand vor). Bei Auswahl von „

Low or High

“ müssen in die Felder „

Low

“ und „

High

“ Werte eingegeben werden (wird dieser Bereich unter- oder überschritten, liegt ein Alarmzustand vor).

Humidity – Die folgenden Optionen sind für die Feuchte verfügbar: „

Low

“,

„

High

“ und „

Low or High

“.

Bei Auswahl von „

Low

“ muss in das Feld „

Low

“ ein Wert eingegeben werden

(wird dieser Wert unterschritten, liegt ein Alarmzustand vor).

0.0

http://192.168.1.200Address

Alarms

Readings

Chart

Web Link Setup

AlarmsSetup

Overview Network Configuration

Management

Security Recording System Diagnostics Log Out

Save Changes Reset

Temperature Low Low 0.0 High

Humidity

Dewpoint

Power Reset

Probe Disconnected

Recording Stopped

SD Card 10% Memory Left

Low Battery

Relay 1 Activated

Relay 2 Activated

Low 0.0 0.0

Events

Low High

SNMP Trap

iTHX-SD

38 GH401-M4820o

Page 39

Bei Auswahl von „

High

“ muss in das Feld „

High

“ ein Wert eingegeben werden

(wird dieser Wert überschritten, liegt ein Alarmzustand vor). Bei Auswahl von „

Low or High

“ müssen in die Felder „

Low

“ und „

High

“ Werte eingegeben werden (wird dieser Bereich unter- oder überschritten, liegt ein Alarmzustand vor).

Dew Point – Für den Taupunkt gilt das Gleiche wie für die oben definierte Temperatur.

Neben jedem Ereignis ist ein Textfeld vorhanden. Der Inhalt wird als EMail-Text verwendet.

Power Reset – Diese Feld bezieht sich auf das Aus- und Einschalten des iServers (Reset). Wenn die Option aktiviert ist, sendet der iServer nach dem Neustart automatisch eine E-Mail und/oder einen SNMP-Trap.

Probe Disconnected – Wenn der angeschlossene Fühler vom iServer getrennt wird, wird dies als Alarmzustand gewertet.

Recording Stopped – Wenn der iServer eine Aufzeichnung durchführt, wird eine E-Mail oder ein Trap gesendet, sobald die Aufzeichnung angehalten wird (unabhängig von der Ursache).

SD Card 10% Memory Left – Ein Alarm wird ausgelöst, wenn 10% oder weniger Speicher auf der Flash-Karte vorhanden ist.

Low Battery – Wenn die 9-V-Batterie sich einem Wert von ca. 7 V nähert, gibt der iServer einen Alarm aus.

Relay 1 Activated – Wenn Relais 1 aktiviert ist, gibt der iServer einen Alarm aus. Siehe Abschnitt „Alarmrelais“ der Konfigurationsseite (Abschnitt 4.4.3.4).

Relay 2 Activated – Wenn Relais 2 aktiviert ist, gibt der iServer einen Alarm aus. Siehe Abschnitt „Alarmrelais“ der Konfigurationsseite (Abschnitt 4.4.3.4).

4.4.5 Sicherheit

Auf dieser Seite werden Sicherheits- und Zugangseinstellungen für den iServer eingestellt. Die entsprechenden Felder werden unten beschrieben.

iTHX-SD

39GH401-M4820o

Page 40

Abbildung 4.20 Sicherheitsmenü

Readings

“, „

Chart

“ und „

Web Link

“ zugreifen zu können, ist dieses Anmeldekennwort erforderlich. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben. Um das Kennwort zu ändern, klicken Sie auf

Change

Ein leeres Eingabefeld bedeutet, dass kein Kennwort erforderlich ist. In der Grundeinstellung lautet das Login-Kennwort

12345678

Administrator Password – Um auf das Menü „

Setup

“ zuzugreifen, ist dieses Kennwort erforderlich. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben. Um das Kennwort zu ändern, klicken Sie auf „

Change

“. Ein leeres Eingabefeld bedeutet, dass kein Kennwort erforderlich ist. In der

Grundeinstellung lautet das Administrator-Kennwort

00000000

Dieses Kennwort wird ebenfalls bei Telnet-Verbindungen über Port 2002 abgefragt. Port 2002 ist der Telnet-Konsolenport, mit dem einige der über den Webserver konfigurierbaren Parameter eingestellt werden können.

http://192.168.1.200Address

Security

Readings

Chart

Web Link Setup

12345678

00000000

Overview Network Configuration Management

Security

Recording System Diagnostics Log Out

Admin Password

Local Port Password

Telnet Console Access

Webserver Access

Secured Readings and Charts

IP Exclusivity

0.0.0.0

Enable

IP Address

Save Changes Reset

Change

iTHX-SD

40 GH401-M4820o

Page 41

Local Port Password – Um Zugang auf den an den iServer angeschlossenen Fühler zu erhalten (über die TCP- oder UDP-Socket-Verbindung an Port

2000), ist dieses Kennwort erforderlich. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben.

Ein leeres Eingabefeld bedeutet, dass kein Kennwort erforderlich ist. Standardmäßig ist

kein

Kennwort festgelegt.

Telnet Console Access – Ist dieses Kontrollkästchen deaktiviert, wird die Telnet-Konsolenverbindung zu Port 2002 blockiert. Der iServer muss neu gestartet werden, damit die Änderung wirksam wird. Standardmäßig ist diese Option aktiviert.

Web Server Access – Ist dieses Kontrollkästchen deaktiviert, wird auf den iServer-Webserver

nicht

zugegriffen. Der iServer muss neu gestartet werden,

damit die Änderung wirksam wird. Standardmäßig ist diese Option aktiviert. Secure Readings and Charts – Ist dieses Kontrollkästchen deaktiviert, ist

das Login-Kennwort zum Anzeigen der Applets „Readings“ und „Chart“ erforderlich. Standardmäßig ist diese Option aktiviert.

IP Exclusivity – Diese Tabelle enthält die IP-Adressen, die zur Kommunikation mit dem iServer über eine TCP- oder UDP-Verbindung zulässig sind. Wenn die Tabelle leer ist, bedeutet dies, dass Verbindungen von allen IP-Knoten zum iServer erlaubt sind. Ist das Kontrollkästchen „Enable“ aktiviert, werden Pakete von allen nicht in dieser Liste enthaltenen IPAdressen ignoriert und verworfen.

iTHX-SD

41GH401-M4820o

Page 42

4.4.6 Aufzeichnung

Der Abschnitt „Recording“ enthält alle Parameter und Einstellungen für den Status zur Datenaufzeichnung, SD-Flash-Karte und Aufzeichnung sowie für den Datenabruf und die SD-Kartenformatierung. Die entsprechenden Felder werden unten beschrieben.

4.4.6.1 Aufzeichnung starten

Abbildung 4.21 Aufzeichnungsmenü: Aufzeichnung starten

Interval – Hierbei handelt es sich um das Zeitintervall zwischen den einzelnen

Datenaufzeichnungen. Es kann zwischen

und

3600 Sekunden

liegen.

Title – Der Titel ist die Kopfzeile für jede auf der SD-Flash-Karte gespeicherte Datei mit aufgezeichneten Daten.

Quick Start Recording – Wenn Sie auf diese Schaltfläche klicken, wird die Aufzeichnung sofort gestartet.

Type – Für den Typ können die Optionen „

Wrap

“ und „

Non-Wrap

“ ausgewählt

werden. Wenn die Option „

Wrap

“ ausgewählt ist und die SD-Flash-Karte voll ist, löscht der iServer die alten auf der Karte gespeicherten Daten, um die neuen Daten aufzuzeichnen. Bei jeder neuen Aufzeichnung wird ein alter Datensatz gelöscht.

Wenn die Option „

Non-Wrap

“ ausgewählt ist und die SD-Flash-Karte voll ist,

hält der iServer die Aufzeichnung an.

iTHX-SD

42 GH401-M4820o

Recording

Address

http://192.168.1.200

Overview Network Configuration Management Security

Recording

System Diagnostics Log Out

Readings

Chart

Current Date: 2099/01/01

Interval (1-3600)seconds

Type

Wrap

Set Date and Time

Start Date

Stop Date

Set Weekdays (only for scheduled recording)

Web Link Setup

yyyy/mm/dd

WedTueMon Thur

Start Recording

Format SD CardStart Recording Status Data Retrieval

Current Time: 00:00:00

Title

Quick Start Recording

Category

Start Time

Stop Time

Continuous

Fri Sat Sun

hh:mm:ss(24 hours)

Page 43

Category – Für die Kategorie können die Option „

Continuous

“ und

„

Scheduled

“ ausgewählt werden.

Bei der kontinuierliche Aufzeichnung („

Continuous

“) müssen Datum und Uhrzeit des Aufzeichnungsbeginns angegeben werden. Ohne eine Datumsund Zeitangabe für das Aufzeichnungsende läuft die Aufzeichnung ohne Unterbrechung weiter.

Bei der geplanten Aufzeichnung („

Scheduled

“) kann ein beliebiges Datum ausgewählt werden; die Aufzeichnung wird dann nur an diesen Tagen durchgeführt. Es folgen einige wichtige Anmerkungen über geplante Aufzeichnungen:

•

Startdatum, Startzeit

und

Endzeit

müssen definiert werden. Das Enddatum gilt nicht für geplante Aufzeichnungen. Dies bedeutet, dass geplante Aufzeichnungen erst dann enden, wenn der Benutzer die Aufzeichnung bewusst anhält.

• Ist das

Startdatum

eines der ausgewählten Tage, beginnt die Aufzeichnung

an diesem Tag.

• Ist das

Startdatum

nicht eines der ausgewählten Tage, beginnt die

Aufzeichnung am nächsten ersten ausgewählten Tag.

•

Start- und Endzeit

gelten für jeden ausgewählten Tag.

• Die

Startzeit

ist die Uhrzeit, zu der die Aufzeichnung an den ausgewählten

Tagen beginnt.

• Die

Endzeit

ist die Uhrzeit, zu der die Aufzeichnung an den ausgewählten

Tagen aufhört.

• Die

Startzeit

muss (mindestens 20 Sekunden) vor der Endzeit liegen.

• Angenommen, wir möchten heute das Gerät für eine geplante Aufzeichnung konfigurieren. Liegt die

Startzeit

vor der aktuellen Zeit (Echtzeit) und das heutige Datum ist einer der ausgewählten Tage, startet die Aufzeichnung sofort.

• Die geplante Aufzeichnung ist für Benutzer geeignet, die Aufzeichnungen zu bestimmten Uhrzeiten an bestimmten Tagen starten oder beenden möchten. Benutzer, die beispielsweise eine kontinuierliche Aufzeichnung an drei Tagen der Woche benötigen, können ebenfalls diese Funktion verwenden. Stellen Sie hierzu einfach sicher, dass die entsprechenden Tage durch die ausgewählten Start- und Endzeiten miteinander verknüpft werden.

Ein Beispiel: An drei Tagen (72 Stunden) der Woche (Montag, Dienstag und Mittwoch) wird eine kontinuierliche Aufzeichnung mit einem Aufzeichnungsintervall von 1 Minute benötigt. Geben Sie als

Startzeit

00:00:00 und als

Endzeit

23:59:00 ein. Hierdurch werden alle drei Tage

miteinander für eine wöchentliche Aufzeichnung verknüpft.

iTHX-SD

43GH401-M4820o

Page 44

Start Date – Das Startdatum ist das Datum, an dem die Datenaufzeichnung gestartet wird.

Start Time – Die

Startzeit

ist die Uhrzeit, zu der die Aufzeichnung gestartet wird. Grundlage ist das 24-Stunden-Format. Die Startzeit muss mindestens 20 Sekunden hinter der aktuellen Zeit (Echtzeit) liegen.

Stop Date – Das

Enddatum

ist das Datum, an dem die Datenaufzeichnung

beendet wird. Das

Enddatum

gilt nicht für geplante Aufzeichnungen.

Stop Time – Die

Endzeit

ist die Uhrzeit, zu der die Aufzeichnung beendet

wird. Grundlage ist das 24-Stunden-Format.

4.4.6.2 Status

Auf dieser Seite werden der Aufzeichnungs- und SD-Flash-Kartenstatus beschrieben. Alle Felder auf dieser Seite sind schreibgeschützt.

Abbildung 4.22 Aufzeichnungsmenü: Status

iTHX-SD

44 GH401-M4820o

Status

http://192.168.1.200Address

Overview Network Configuration Management Security

Recording

System Diagnostics Log Out

Readings

Chart

Current Date: 2099/01/01

Recording Status

Recording StartDate StopDate Category Interval

SD Card Status

SD Card Detected SD Card Write Protected Total Flash Size Available Flash Size

Uptime 0 days,00:00:00 hh:mm:ss

Web Link Setup

OFF

(yyyy/mm/dd) (yyyy/mm/dd)

Format SD CardStart Recording Status Data Retrieval

Current Time: 00:00:00

StartTime StopTime Type Title

YES NO 2000000(KB) 2000000(KB)

(hh:mm:ss)(24 hours) (hh:mm:ss)(24 hours)

Page 45

4.4.6.3 Datenabruf

Auf der Seite „Data Retrieval“ können die aufgezeichneten Daten von der SDFlash-Karte abgerufen und in eine Datei gespeichert werden.

Für diese Option muss die Java Policy-Datei konfiguriert werden. Klicken Sie auf „Help[?]“, um Details zu erfahren.

Abbildung 4.23 Aufzeichnungsmenü: Datenabruf

Nach Fertigstellung der Java Policy-Datei klicken Sie auf die Schaltfläche neben „

End Date & Time

“, um den letzten Tag der aufgezeichneten Daten

auszuwählen, die Sie von der SD-Karte abrufen müssen. Durch Auswahl unter „

Period

“ wird eine Zeitspanne angegeben, ab der vom

Enddatum/-zeit zurückgegangen wird. Sie können nun auf die Schaltfläche „

Retrieve

“ klicken, um die Daten in einer

Datei zu protokollieren. Die Datei liegt in einem kommagetrennten Format (csv) vor und kann in Excel

oder als ASCII geöffnet werden. Die Datei muss über eine .csv-Erweiterung verfügen.

Wenn eine leere Seite ohne die Meldung „java application running“ oder das Java-Logo angezeigt wird, prüfen Sie bitte, ob die aktuelle Java Runtime-Umgebung (JRE) installiert ist (siehe Anhang F). Falls Sie die Java Runtime-Umgebung noch nicht installiert haben, laden Sie diese aus dem Internet herunter oder wenden Sie sich an den Kundendienst.

http://192.168.1.200Address

Data Retrieval

Readings

Chart

Web Link Setup

Format SD CardStart Recording Status Data Retrieval

2099/01/01 00:00:00

1 Day

Period

End Date & Time

Retrieve

Process:

Help [?]

Overview Network Configuration Management Security

Recording

System Diagnostics Log Out

iTHX-SD

45GH401-M4820o

Page 46

4.4.6.4 SD-Karte formatieren

Wenn Sie auf die Schaltfläche „Format SD Card“ klicken, wird die Flash-Karte im iServer formatiert. Durch Formatieren der SD-Karte werden alle Daten auf der Karte gelöscht. Warten Sie ca. zwei Minuten auf den Abschluss des Formatierungsvorgang und die entsprechende Meldung „SD Card Formatted“.

Abbildung 4.24 Aufzeichnungsmenü: SD-Karte formatieren

http://192.168.1.200Address

Format SD Card

Readings

Chart

Web Link Setup

Format SD CardStart Recording Status Data Retrieval

Format SD Card

Formatting SD Card will erase all data.

Allow up to 2 minutes to format.

While card is being formatted, please wait for message:

“SD Card Formatted” before continuing.

Overview Network Configuration Management Security

Recording

System Diagnostics Log Out

iTHX-SD

46 GH401-M4820o

Page 47

4.4.7 System

Dieses Menü enthält verschiedene Optionen zum Neustarten, Wiederherstellen der werkseitigen Einstellungen, Aktualisieren von Firmware und Herunter-/Hochladen der iServer-Konfiguration. Die entsprechenden Felder werden unten beschrieben.

4.4.7.1 Neu starten

Abbildung 4.25 System: Neu starten

Reboot – Bei Auswahl der Option zum Neustarten wird der iServer aus- und

wieder eingeschaltet. Wenn der iServer Daten aufzeichnet, wird über die Neustart-Option die Aufzeichnung gestoppt. Außerdem werden Echtzeitdatum/Uhrzeit auf die Grundeinstellung zurückgesetzt, es sei denn, die Option „Network Time Server“, Netzwerk-Zeitserver, ist aktiviert.

http://192.168.1.200Address

Reboot

Readings

Chart

Web Link Setup

DefaultsReboot Download ConfigurationUpgrade Upload Configuration

Overview Network Configuration Management Security Recording

System

Diagnostics Log Out

Reboot

iTHX-SD

47GH401-M4820o

Page 48

4.4.7.2 Werkseinstellungen

Abbildung 4.26 System: Werkseinstellungen

Defaults – Diese Option setzt den iServer auf die Werkseinstellungen zurück.

4.4.7.3 Upgrade

Abbildung 4.27 System: Upgrade

Upgrade – Bei Auswahl dieser Option wird über das Netzwerk neue Firmware

auf den iServer geladen. Die Firmware ist eine Binärdatei mit .binErweiterung. Diese Datei muss auf demselben PC abgelegt werden, von dem

http://192.168.1.200Address

Upgrade Firmware

Readings

Chart

Web Link Setup

DefaultsReboot Download ConfigurationUpgrade Upload Configuration

Upgrade

Filename: iTHX-SD*.bin

Browse...

Overview Network Configuration Management Security Recording

System

Diagnostics Log Out

iTHX-SD

48 GH401-M4820o

Defaults

http://192.168.1.200Address

Readings

DefaultsReboot Download ConfigurationUpgrade

Chart

Web Link Setup

Upload Configuration

Overview Network Configuration

Restore Factory Defaults

Management Security Recording

System

Diagnostics Log Out

Page 49

aus auf den iServer zugegriffen wird. Nach Upload der Firmware startet der iServer selbsttätig neu. Dieser Vorgang nimmt ca. 30 Sekunden in Anspruch.

Um den Firmware-Upload schneller durchführen zu können, wird empfohlen, den iServer direkt über ein ungekreuztes oder gekreuztes Ethernet-Kabel an den PC anzuschließen.

4.4.7.4 Konfiguration herunterladen

Abbildung 4.28 System: Konfiguration herunterladen

Download Configuration – Über diese Option können Sie die

Konfigurationsdatei mit allen im iServer gespeicherten Einstellungen herunterladen und diese als Referenz verwenden.

http://192.168.1.200Address

Download

Readings

Chart

Web Link Setup

DefaultsReboot Download ConfigurationUpgrade Upload Configuration

Overview Network Configuration Management Security Recording

System

Diagnostics Log Out

Download Configuration File

iTHX-SD

49GH401-M4820o

Page 50

4.4.7.5 Konfiguration hochladen

Abbildung 4.29 System: Konfiguration hochladen

Upload Configuration – Mit dieser Option können Sie die Konfigurationsdatei

auf den iServer hochladen. Es wird empfohlen, eine Arbeitskopie dieser Konfigurationsdatei herunterzuladen und zu speichern, für den Fall, dass das Gerät nicht ordnungsgemäß konfiguriert ist. Sie können den iServer dann auf seine Grundeinstellungen zurücksetzen und die Konfigurationsdatei wieder auf den iServer hochladen.

iTHX-SD

50 GH401-M4820o

Upload Configuration

http://192.168.1.200Address

Overview Network Configuration Management Security Recording

System

Diagnostics Log Out

Readings

Chart

DefaultsReboot Download ConfigurationUpgrade Upload Configuration

Web Link Setup

Browse...

Upload Configuration File *.cfg

Page 51

4.4.8 Diagnose

Auf der Seite „Diagnostics“ wird die Anzahl der empfangenen oder übertragenen Ethernet-Pakete angegeben. Durch Klicken auf die Schaltfläche „Reset Counter“ wird die Anzahl auf 0 zurückgesetzt.

Abbildung 4.30 Diagnose

4.4.9 Abmelden

Sobald Sie auf die Option „Log Out“ klicken, werden Sie abgemeldet und gelangen zurück zur Begrüßungsseite.

iTHX-SD

51GH401-M4820o

Diagnostics

http://192.168.1.200Address

Overview Network Configuration Management Security Recording System

Diagnostics

Log Out

Readings

Chart

Ethernet Received Transmitted

Packets 4437 6073

Web Link Setup

Reset Counter

Page 52

4.5 Messwerte

Auf der Seite „Readings“ werden Temperatur, Feuchte, Taupunkt und der Status der Alarmrelais und Aufzeichnung angezeigt.

Die Anzeige ist als HTML-Seite oder Java-Applet möglich.

4.5.1 HTML

Abbildung 4.31 Messwerte: HTML

Refresh – Durch Hinzufügen eines Zeitwerts (in Sekunden) in dieses Feld

wird die HTML-Seite automatisch mit neuen Messwerten aktualisiert.

http://192.168.1.200Address

Readings

Chart

Web Link Setup

JavaHTML

23.0 C

47.3%

11.0 C

OFF

Temperature

Humidity

Dewpoint

Recording

Alarm Relay2

Alarm Relay1

Auto Update

Seconds

Refresh

iTHX-SD

52 GH401-M4820o

Page 53

4.5.2 Java

Bei Auswahl der Java-Option ist eine Installation von Java Runtime erforderlich (siehe Anhang F).

Abbildung 4.32 Messwerte: Java

Data Logging – Für diese Datenlogger-Option muss die Java Policy-Datei

eingerichtet werden. Klicken Sie auf Help[?], um Details zu erfahren. Eine weitere Möglichkeit zum

Einrichten der Java Policy-Datei finden Sie in Anhang F. Nach Fertigstellung der Java Policy-Datei klicken Sie auf die Schaltfläche

„

Data Logging

“, um die auf dieser Seite angezeigten Daten in einer Datei zu

protokollieren. Die Datei liegt in einem kommagetrennten Format (csv) vor und kann in Excel oder als ASCII geöffnet werden. Die Datei muss über eine .csvErweiterung verfügen. Wenn die Schaltfläche den Status „

ACTIVE

“ anzeigt, werden Daten in eine Datei geschrieben. Der im Feld „Refresh“ angegebene Wert in Sekunden bestimmt, wie häufig die Daten protokolliert werden. Standardmäßig sind

2 Sekunden

eingestellt.

Wenn eine leere Seite ohne die Meldung „java application running“ oder das Java-Logo angezeigt wird, prüfen Sie bitte, ob die aktuelle Java Runtime-Umgebung (JRE) installiert und korrekt eingerichtet ist (siehe Anhang F). Falls Sie die Java Runtime-Umgebung noch nicht installiert haben, laden Sie diese aus dem Internet herunter oder wenden Sie sich an den Kundendienst.

„Java und das Java Coffee Cup-Logo sind Marken oder in den USA und anderen Ländern eingetragene Marken der Sun Microsystems, Inc.“

http://192.168.1.200Address

Readings

Chart

Temperature

Humidity

Web Link Setup

JavaHTML

23.0 C

47.3%

11.0 C

OFF

Dewpoint

Recording

Alarm Relay2

Alarm Relay1

Data Logging: INACTIVE

Seconds

2Refresh

Help[?]

iTHX-SD

53GH401-M4820o

Page 54

4.6 Diagramme

Auf der Seite „Charts“ werden Temperatur, Feuchte und Taupunkt über die gesamte Spanne (40 bis 124°C und 0 bis 100% r. F.) oder über einen engeren Bereich (zum Beispiel 20 bis 30°C) aufgetragen. So kann die Grafik zum Beispiel auf eine Stunde, einen Tag, eine Woche, einen Monat oder auch ein Jahr skaliert werden.

Abbildung 4.33 Konfigurierbare Grafik

Wenn eine leere Seite ohne die Meldung „java application running“ oder das Java-Logo angezeigt wird, prüfen Sie bitte, ob die aktuelle Java Runtime-Umgebung (JRE) installiert und korrekt eingerichtet ist (siehe Anhang F). Falls Sie die Java Runtime-Umgebung noch nicht installiert haben, laden Sie diese aus dem Internet herunter oder wenden Sie sich an den Kundendienst.

Max. / Min. – Hier werden die Maximum- und Minimumwerte für jede Variable für die auf der Y-Achse angegebene Zeit angezeigt.

Data Source – Für die Datenquelle können die Optionen „

Live

“ und

„

Recorded

“ ausgewählt werden.

Bei Auswahl von „

Live

“ werden die Echtzeitdaten für die auf der X-Achse

angegebene Zeit aufgetragen.

http://192.168.1.200Address

Chart

Readings Chart Web Link Setup

20.0

C/Div

Temperature

Max. 130.1 / Min. 95.9

High 150.0 / Low 78.0

200

Humidity

Max. 69.9 / Min. 30.1

High 78.0 / Low 25.0

10.0

%/Div

100

108.2 F 50.8 %

Recording: ON

Thu Sep 16 08:00:00 PDT 2009

Data Source:

Alarm Relay Set Points:

Live

Bold

Y-axis (right):

Y-axis (left): Temperature Style:

X-axis: 1 Day

Help[?]

Save Chart

Print Chart

Thu Sep 17 12:05:07 PDT 2009

Humidity Style: Bold

Bold

1 Hour/Div

iTHX-SD

54 GH401-M4820o

Page 55

Bei Auswahl von „

Recorded

“ werden die auf der SD-Karte gespeicherten

Daten für die auf der X-Achse angegebene Zeit aufgetragen. Alarm Relay Set Points – Durch Auswahl dieser Option werden die Sollwerte

für Temperatur und Feuchte

aus-

oder

eingeblendet(normal

). Mit der Option

„

Bold

“ werden die angezeigten Sollwertlinien fetter dargestellt.

Falls ausgewählt, werden die Sollwerte für

Hi-/Lo

-Alarme im Diagramm

grafisch dargestellt. X-axis – Auf der X-Achse wird die Zeit angegeben. Eingestellt werden kann

ein Wert von

einer Minute, einer Stunde, einem Tag, einer Woche, einem

Monat

oder

einem Jahr

Y-axis – Die linke Y-Achse ist für die die Temperatur reserviert, für die rechte Y-Achse können Feuchte- oder Taupunktwerte ausgewählt werden.

Style – Mit der Option für den Stil wird Variablenkurve (Temperatur, Feuchte und Taupunkt)

ein-

oder

ausgeblendet(normal

). Mit der Option „

Bold

“ werden

die angezeigten Graphen verdickt. Save Chart – Mit dieser Option wird die aktuelle Grafik im PNG-Format

(Portable Netword Graphics) gespeichert. Der Dateiname hat die Erweiterung .png. Für diese Option muss die Java Policy-Datei eingerichtet werden.

Klicken Sie auf „Help[?]“, um Details zu erfahren. Eine weitere Möglichkeit zum Einrichten der Java Policy-Datei finden Sie in Anhang F.

Print Chart – Wenn Sie auf diese Schaltfläche klicken, wird das angezeigte Diagramm gedruckt.

iTHX-SD

55GH401-M4820o

Page 56

4.7 Weblink

Die Seite „Web Link“ wird über das Netzwerkmenü unter dem Punkt für die IPKonfiguration konfiguriert. Siehe Abschnitt 4.4.2.1.

Abbildung 4.34 Weblink

4.8 Telnet-Einrichtung

Stellen Sie über ein Telnet-Programm eine Verbindung zum iServer her und verwenden Sie dabei seine IP-Adresse und den TCP-Port 2000. Im Modus „

Continuous

“ (siehe „Konfiguration: Sensoren“ im Abschnitt 4.4.3.2)

empfängt die Telnet-Sitzung kontinuierlich Daten (Temperatur und Feuchte) vom iServer. Im Modus „

Command

“ kann ein Befehl zur Abfrage des iServers

gesendet werden. Eine Aufstellung der Befehle finden Sie in Abschnitt 4.9.1.

4.8.1 Telnet-Verbindung

Telnet steht für Telecommunications Network und ist ein Protokoll, das eine Verbindung zwischen einem Terminal und einem Knoten mit einer gültigen IPAdresse in einem Ethernet-Netzwerk oder das Internet erlaubt. Sie können die Telnet-Verbindung z. B. mit Tera Term herstellen. (Das Programm kann von http://hp.vector.co.jp/authors/VA002416/teraterm.html heruntergeladen werden.)

Sie können eine Telnet-Verbindung initiieren, indem Sie zur Anmeldung beim Telnet-Konsolenport des iServers die IP-Adresse des iServers und den Port 2002 eingeben (siehe Abbildung 4.35). Durch eine Telnet-Verbindung über Port 2000 können Sie auf Temperatur-, Feuchte- und Taupunktmesswerte zugreifen.

iTHX-SD

56 GH401-M4820o

Web Link

http://192.168.1.200Address

Readings

Chart

Web Link Setup

Web Link

Page 57

Das Standard-Kennwort für die Telnet-Anmeldung lautet 00000000 und kann bei Bedarf geändert werden.

Abbildung 4.35 Telnet-Verbindung mit Tera Term

Sobald die Verbindung hergestellt wurde, werden Sie zur Eingabe eines Administrator-Kennworts (Grundeinstellung ist 00000000) aufgefordert. Der Telnet-Konsolenport (2002) ermöglicht Benutzern, iServer-Parameter zu konfigurieren. Abbildung 4.37 zeigt die Parameter, die geändert werden können.

Nachdem eine Verbindung zum iServer hergestellt wurde, können Sie die folgenden Befehle zum Lesen, Ändern und Aufrufen der Hilfe verwenden.

p Dieser Befehl zeigt die aktuellen Einstellungen an

(Abbildung 4.36).

? Dieser Befehl zeigt alle verfügbaren Optionen sowie ein

Beispiel für die Befehlseingabe an (Abbildung 4.37).

s Dieser Befehl dient dem Festlegen neuer Einstellungen (siehe

das Beispiel in Abbildung 4.37). Der Befehl c muss gesendet werden, um die neuen Einstellungen dauerhaft zu speichern.

RESET Dieser Befehl schaltet den iServer aus und wieder ein. FACTORY Dieser Befehl setzt den iServer auf die Werkseinstellungen

zurück. Der RESET-Befehl ist nach Eingabe des FACTORYBefehls erforderlich.

c Dieser Befehl speichert neue Einstellungen dauerhaft. q Dieser Befehl beendet die Telnet-Sitzung.

iTHX-SD

57GH401-M4820o

Tera Term: New Connection

TCP/IP Host

TCP port#:

Serial:

192.168.1.200

2002

Telnet

COM1: Communications Port {COM1

OK Cancel Help

Protocol:

UNSPEC

Page 58

Abbildung 4.36 Telnet über Port 2002 – Befehl „?“

Abbildung 4.37 Telnet über Port 2002 – Befehl „?“

iTHX-SD

58 GH401-M4820o

Page 59

4.9 HTTPget-Programm

Die HTTPget-Software wird zum Senden einer HTTP- oder TCP-Anforderung an den iServer verwendet. Für eine kontinuierliche Abfrage, bei der der iServer verschiedene Anforderungen erhält, werden Programme wie Telnet oder Hyperterminal eingesetzt.

Im Allgemeinen wird HTTPget für einfache Aufgaben wie das Einstellen der IP-Adresse des iServers oder zum Abfragen eines einzelnen Messwerts verwendet.

Der Servertyp muss auf der Konfigurationsseite des iServers auf „

Command

“ für die befehlsgesteuerte Ausgabe eingestellt sein. (Diese Einstellung erfolgt im Terminal- Serverbereich.)

Um auf den Port 2000 zuzugreifen (wobei für das Feld „Port“ der Wert „2000“ eingetragen sein muss), sollte die

Anzahl der Verbindungen

auf „2“ eingestellt werden. Der Wert von 2 kann später je nach Bedarf auf einen Wert von 1 bis 5 eingestellt werden.

4.9.1 HTTPget über Port 2000

Das HTTPget-Programm erlaubt das Einrichten und Abfragen des iServers über die Kommandozeile. Das folgende Programm kann verwendet werden, um Daten vom iServer über den TCP-Port 2000 auszulesen. Der Befehl wird über diesen TCP-Port gesendet, anschließend wird über diesen Port die Antwort eingelesen.

Die Datei httpget.exe dient dazu, Informationen vom iServer auszulesen und den iServer einzurichten. Diese Datei kann von unserer Website heruntergeladen werden.

Anmerkungen zu HTTPget: Das HTTPget.exe-Programm sollte in das Windows-Verzeichnis

(üblicherweise c:\winnt oder c:\windows) installiert werden.

1. Öffnen Sie ein DOS-Fenster.

a) Klicken Sie auf „Start“, um das Windows-Startmenü zu öffnen. b) Klicken Sie auf „Ausführen...“. c) Geben Sie im eingeblendeten Dialogfenster „

cmd

“ oder „

command

“ ein

und klicken Sie auf „OK“.

d) Ein DOS-Fenster sollte sich öffnen.

iTHX-SD

59GH401-M4820o

Wenn die Funktion als Termin über Port 2000), muss die

al-Server benötigt wird (in der Grundeinstellung

Anzahl der Verbindungen

auf 1 bis 5 eingestellt werden. Für die TCP/IP-Kommunikation, zum Beispiel mit OMEGA-Software oder anderen Programmen, bietet der Terminal-Servermodus die zuverlässigste Übertragung und sollte daher verwendet werden.

Page 60

2. Geben Sie „httpget“ ein und betätigen Sie die Enter-Taste. Das Programm zeigt nun eine Liste der Befehlsoptionen an.

3. Geben Sie folgenden Befehl ein:

httpget –r –S “*SRTC\r” 192.168.1.200:2000

Dabei gilt:

–r –S sind erforderliche Befehlsparameter *SRTF ist einer der folgenden Befehle: *SRTC Auslesen der Temperatur in °C *SRTF Auslesen der Temperatur in °F *SRH Auslesen der Feuchte *SRD Auslesen des Taupunkts in °C *SRDF Auslesen des Taupunkts in °F *SRA1 Abfrage der Alarmsollwerte für Relais 1 *SRA2 Abfrage der Alarmsollwerte für Relais 2 *SRB Auslesen der Temperatur in °C und der Feuchte *SRBF Auslesen der Temperatur in °F und der Feuchte *SRYS Angabe von AC- oder DC-Versorgung und Batteriezustand *SRYRST Reset ein *SR_XD1 Deaktivierung der Alarmprüfung für Relais 1 *SR_XD2 Deaktivierung der Alarmprüfung für Relais 2 *SR_XC2 Zurücksetzen von Relais 2 mit Quittierungsfunktion *SR_XC1 Zurücksetzen von Relais 1 mit Quittierungsfunktion *SR_XC2 Zurücksetzen von Relais 2 mit Quittierungsfunktion *SR_XE1 Aktivierung der Alarmprüfung für Relais 1 (muss nach *SR_XD1

ausgeführt werden)

*SR_XE2 Aktivierung der Alarmprüfung für Relais 2 (muss nach *SR_XD2

ausgeführt werden)

*SR_XP1 Schließen von Relais 1 für < 200 msek *SR_XP2 Schließen von Relais 2 für < 200 msek *SR_XH1 Schließen von Relais 1 *SR_XH2 Schließen von Relais 2 *SR_XL1 Öffnen von Relais 1 *SR_XL2 Öffnen von Relais 2 *SR_XR1 Abfragen des aktuellen Status von Relais 1 *SR_XR2 Abfragen des aktuellen Status von Relais 2

\r steht für die Enter-Taste bzw. das CR-Zeichen bei Übertragung über die

Schnittstelle.

192.168.1.200 ist die IP-Adresse.

2000 ist die Portnummer. Antwort:

076,6 (in Grad C)

iTHX-SD

60 GH401-M4820o

Page 61

4.9.2 Einrichten der Geräte-IP-Adresse mit HTTPget und ARP

Wenn möglich, sollten Sie die iConnect-Software zum Ändern der IPAdresse des iServers verwenden. Diese Software können Sie von www.omega.de herunterladen.

Ordnen Sie zuerst die statische IP-Adresse einer MAC-Adresse zu. Dazu wird der ARP-Befehl verwendet:

arp –s 192.168.1.200 00-03-34-00-06-b6

Weisen Sie anschließend dem Gerät die neue IP-Adresse zu:

HTTPget –r –S "00000000" 192.168.1.200:1

Dabei gilt:

„00000000“ ist das Admin-Kennwort. Wenn das Kennwort nicht korrekt ist, ignoriert das Gerät die neue IP-Adresse. Wenn die neue IP-Adresse akzeptiert wurde, gibt das Gerät die Bestätigung „New IP is Assigned“ aus. Das Gerät führt dann automatisch einen Reset aus. (Diagnose-/StatusLEDs leuchten 2 Sekunden lang auf).

„192.168.1.200“ ist ein Beispiel für eine IP-Adresse. Ersetzen Sie diese Beispieladresse durch eine für Ihre Netzwerkumgebung geeignete IPAdresse.

Ersetzen Sie „00-03-34-00-00-06-b6“ durch die MAC-Adresse Ihres iServers.

iTHX-SD

61GH401-M4820o

Page 62

4.10 Das ARP-Protokoll

ARP ist ein Protokoll des IP-Schichtensystems, das eine gegebene IPAdresse in die entsprechende MAC-Adresse umsetzt. Das ARP-Programm kann den Inhalt der ARP-Übersetzungstabellen eines lokalen Computers im gleichen Netzwerk anzeigen. Das zu Windows gehörige ARP-Programm wird über die Kommandozeile aufgerufen und dient zum Anzeigen und Ändern der ARP-Übersetzungstabellen. Der ARP-Befehl hat folgende Kommandozeilenoptionen:

arp –a ➞ Zeigt die Einträge der ARP-Übersetzungstabellen an. arp –a plus IP-Adresse ➞

Zeigt die Einträge in der ARP-Übersetzungstabelle für eine gegebene Schnittstelle an.

arp –g ➞ Gleiche Funktion wie arp –a. arp –N ➞ Zeigt die ARP-Einträge für eine gegebene

Netzwerkschnittstelle an.

arp –s plus IP-Adresse plus Physikalische Adresse ➞ Fügt einen permanenten statischen Eintrag in der ARPÜbersetzungstabelle hinzu.

arp –d ➞ Löscht einen gegebenen statischen Eintrag.

Pingen Sie den gewünschten Computer zunächst mit einer IPAdresse an, bevor Sie den Befehl „arp -a“ verwenden.

Das folgende Fenster zeigt Beispiele für ARP-Befehle und die entsprechenden Antworten.

• Der lokale Computer hat die IP-Adresse 192.168.1.118

• Der Ziel-Computer hat die IP-Adresse 192.168.1.96

iTHX-SD

62 GH401-M4820o

Page 63

Abbildung 4.38 ARP-Befehle und Antworten

4.11 Flash-Kartenleser

Die auf der SD-Flash-Karte aufgezeichneten Daten können abgerufen werden, indem Sie die Karten in einen handelsüblichen Flash-Kartenleser einlegen. Die vollständige Aufzeichnungssitzung wird in einer Datei im Stammverzeichnis gespeichert. Der Name dieser Datei beginnt mit dem Buchstaben „S“, gefolgt mit dem Startdatum der Aufzeichnung (z. B. S20091210.txt). Dieselben Aufzeichnungsdaten werden in täglich abgelegten Dateien gespeichert. Diese Dateien befinden sich in verschiedenen Verzeichnissen, die nach den jeweiligen Monaten und Jahren der Aufzeichnung benannt sind (siehe Abbildung 4.39).

Abbildung 4.39 Dateiverzeichnis für aufgezeichnete Daten

C:\>

iTHX-SD

63GH401-M4820o

Page 64

4.12 iLog-Software

Diese Excel-Software zeichnet Temperatur, Feuchte und Taupunkt vom iServer über das lokale Netzwerk (Ethernet) oder das Internet auf.

a) Laden Sie die iLog-Software von der in dieser Anleitung angegebenen

Website herunter.

b) Installieren Sie die iLog-Software auf einem PC im Netzwerk. Diese

Software ist kompatibel mit Windows 95, 98, NT, 2000 und XP.

c) Für weitere Informationen zur Verwendung der iLog-Software klicken Sie

auf die Hilfe-Schaltfläche.

d) In Anhang E finden Sie eine Liste der Fehlermeldungen.

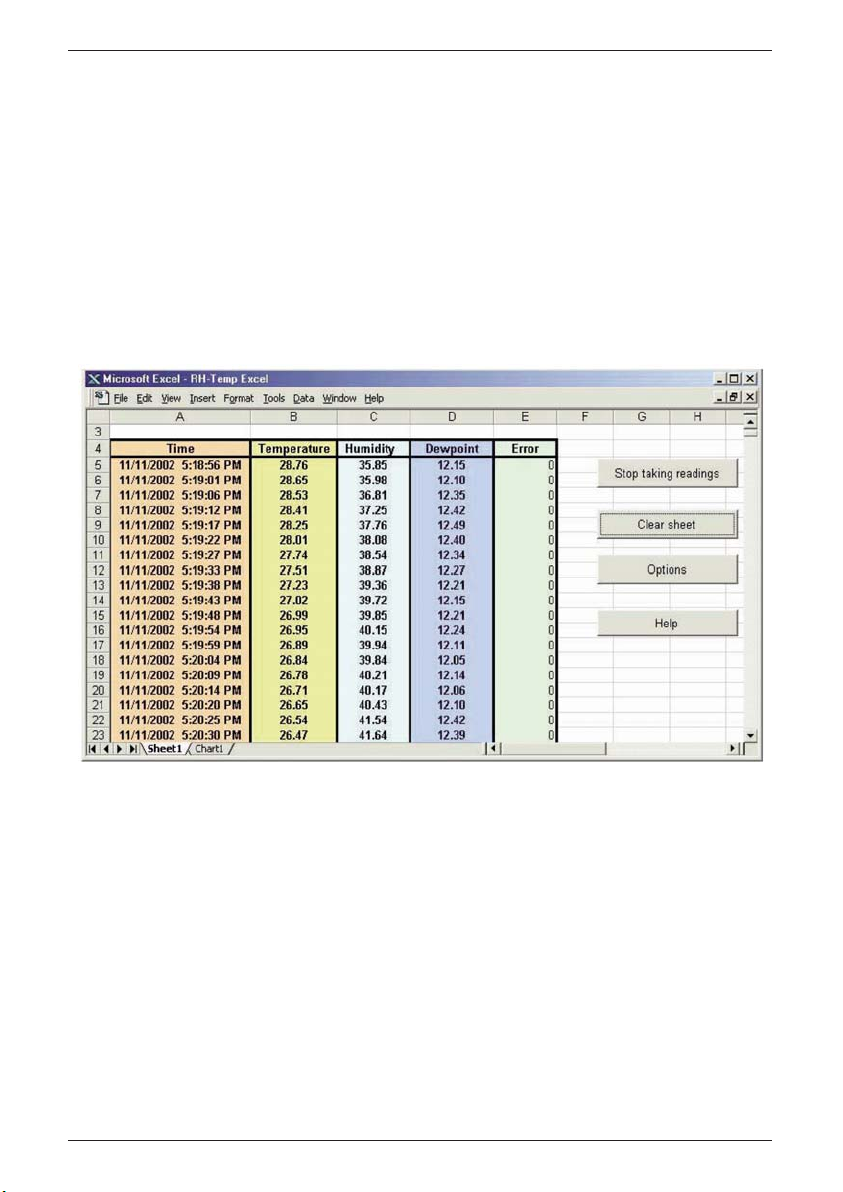

Abbildung 4.40 iLog-Software zur Datenaufzeichnung

iTHX-SD

64 GH401-M4820o

Page 65

Tabelle 4.1 iLog-Excel-Anwendungen

iTHX-SD

65GH401-M4820o

Die iLog-Anwendung besteht im Grunde aus einer Reihe von Excel-Dateien, obwohl auf die meisten unterstützten Geräte durch das iLog-Hauptprogramm zugegriffen werden kann. Das Hauptprogramm wird samt Versionsnummer in den Programmverknüpfungen des Startmenüs als „iLOG“ aufgeführt. (Diese Programmverknüpfungen sind durch Klicken auf die Start-Schaltfläche in der Windows-Taskleiste verfügbar.)

In der folgenden Tabelle gibt die Spalte „iLOG-Datei“ an, wie viele Sensoren über die iLOG-Hauptdatei protokolliert werden. Sind mehr als drei Sensoren verfügbar, gibt die Spalte „Alternate“ an, wie viele Sensoren das Gerät unterstützen kann. Für Geräte mit mehr als drei Sensoren wird eine eigene Excel-Datei angelegt. Klicken Sie für diese Dateien auf das im Startmenü vorhandene Gerät.

Netzwerkprodukt iLOG-Datei Möglich

iTHX-W 3 Spalten iTHX-SD 3 Spalten iTHX-W (Doppelfühler) 1. Fühler/3 Spalten 6 Spalten iSE-TC 3 Spalten 5 Spalten iSE-TH 3 Spalten 5 Spalten iBTHX-W 3 Spalten 4 Spalten iBTX 2 Spalten iPTX-W 2 Spalten iTCX 3 Spalten iTH-Regler 3 Spalten iVI 3 Spalten 4 Spalten iSeries 1 Spalten iDRX/iDRN 1 Spalten INF-B 1 Spalten

Drahtlose Geräte

Die Spalte „Autom.“ gibt die Anzahl der Spalten pro externes Gerät an, die angezeigt werden können. Die Spalte „Vollst.“ gibt die Anzahl der pro Gerät zugewiesenen Spalten für die Tabelle „Vollst.“ an, die sämtliche Daten für alle aktiven Geräte anzeigen kann.

Netzwerkprodukt Autom. Vollst.

zSeries-Empfänger und externe Geräte 1 bis 4 Spalten/Gerät 4 Spalten/32 Geräte

wiSeries mit externen zED-Geräten 1 bis 2 Spalten/Gerät 2 Spalten/32 Geräte UWTC REC-3 und externe Geräte 1 oder 2 Spalten/Gerät 2 Spalten/32 Geräte wiSeries mit externen UWTC-Geräten 1 bis 2 Spalten/Gerät 2 Spalten/32 Geräte

Die aktiven drahtlosen Geräte werden in der Excel-Anwendung mit der Gerätenummer und den Einheiten angegeben.

Page 66

Teil 5 TECHNISCHE DATEN

TECHNISCHE DATEN – SENSOR Relative Feuchte (r. F.)

Genauigkeit/Bereich: ±2% für 10 bis 90%; ±2% bis 4% für 0 bis

10% und 90 bis 100%. Siehe Diagramm in

Anhang H.

Hysterese: ±1% r. F. Linearitätsfehler: ±3% Ansprechzeit: 8 Sekunden, tau 63% (für 63% einer

sprunghaften Änderung, gültig bei 25 °C

und 1m/s Durchfluss)

Wiederholbarkeit: ±0,1% Auflösung: 0,1%, 12 Bit

Anmerkung: Wenn der Fühler länger unter

rauen Umgebungsbedingungen (z. B.

Temperaturen von -0°C oder >70°C oder

Chemikalien, Kondensation usw.) eingesetzt

wurde, kann eine Rekonditionierung des

Fühlers erforderlich sein. Informationen zum

Aufbereiten des Fühlers finden Sie im

Abschnitt H.4.

Temperatur (T) Genauigkeit/Bereich*:

Stabsensor: ±0,5°C für 5° bis 45°C;

±0,5 bis 1°C für 0° bis 5°C und 45° bis 70°C

Siehe Diagramm in Anhang H. Industriefühler: ±0,5°C für 5° bis 45°C; ±0,5° bis 1,5°C

für -40° bis 5°C und 45° bis 124°C

Siehe Diagramm in Anhang H.

*Anmerkung: Erweiterter Temperaturbereich

nur für Industriefühler, nicht iServer. Die

Betriebstemperatur des iServers beträgt

0 bis 70°C. Ansprechzeit: 5 bis 30 Sekunden, tau 63% (Ansprechzeit

abhängig von der Wärmekapazität und der

thermischen Leitfähigkeit des

Sensorsubstrats)

Wiederholbarkeit: ±0,1°C Auflösung: 0,1°C, 14 Bit

iTHX-SD

66 GH401-M4820o

Page 67

TECHNISCHE DATEN – FÜHLER Stabsensor: 198 mm Länge × 19 mm Durchmesser

Kabel mit DB9-Stecker: 152 mm Länge Betriebstemperatur des Kabels: 0 bis 80°C

Industriefühler: 137 mm oder 51 mm Länge × 16 mm

Durchmesser Kabel mit DB9-Stecker: 3 m oder 0,9 m lang Betriebstemperatur des Kabels: -40 bis 125°C

TECHNISCHE DATEN – iSERVER Schnittstellen

Ethernet (RJ45): 10/100Base-T, fest oder automatische

Einstellung, autom MDI/MDIX

Sensor: Digitaler 4-Leiteranschluss (DB-9) Unterstützte Protokolle: TCP, UDP, SNMP, SMTP, NTP, ARP, ICMP,

DNS, DHCP, HTTP und Telnet

Status-LEDs: 100 BASE-T, LINK/ACT-Netzwerk-LED,

DHCP, Recording (Aufzeichnung)

LCD-Display: 16 Zeichen, 6 mm Prozessor: CPU Arm7, 72 MHz Speicher: 512 KB-Flash-Speicher, 32 KB SRAM Flash-Speicherkarte: 2-GB-SD-Flash-Karte für 8 Monate

Datenspeicherung bei einem Aufzeichnungsintervall von 1 Sekunde bzw. 7 Jahre bei einem Intervall von 10 Sekunden

Relaisausgänge: Zwei Relais, 1,5 A bei 30 V DC Management: Gerätekonfiguration und Überwachung über

den integrierten Webserver

Integrierter Webserver: Der integrierte Webserver gibt

Internetseiten und Echtzeitgrafiken in einem definierbaren Intervall aus.

Versorgungsspannung Versorgungsspannung: 9 bis 12 V DC

Leistungsaufnahme: 3,5 W Sicherheitsgeprüftes

Universalnetzteil

(im Lieferumfang) Nennausgangsspannung:

9 V DC bei 0,5 A

Eingang: 100 bis 240 V AC, 50/60 Hz

iTHX-SD

67GH401-M4820o

Page 68

Batterie: 9 V DC, Alkali-Blockbatterie. 30 Stunden bei

einem Aufzeichnungsintervall von

10 Sekunden bzw. 60 Stunden bei einem

Intervall von 1 Minute

Umgebungsbedingungen Betriebstemperaturbereiche

iServer-Komponente: 0 bis 70°C Batterie: -20 bis 55°C Netzadapter: 0 bis 40°C Kabel für Stabfühler: 0 bis 80°C Kabel für Industriefühler: -40 bis 125°C Lagertemperatur: -40 bis 85°C Material: Metallgehäuse mit Befestigungswinkel zur

Wandmontage

iServer-Gehäuseabmessungen: 36,6 × 62 × 90 mm (H × B × T)

Gewicht: 389 g, einschließlich Batterie ALLGEMEINES

Zulassungen: FCC-B, CE

Kompatibel mit Windows-Betriebssystemen

Firmware-Upgrade von Ethernet

Software: OPC-Server

iConnect: Konfigurationssoftware für die

Ethernet-Schnittstelle

iLog: Makro für die automatische

Datenaufzeichnung in MS Excel

iTHX-SD

68 GH401-M4820o

Page 69

Anhang A Glossar

In diesem Handbuch werden die folgenden Begriffe und Definitionen verwendet:

ARP (Address Resolution Protocol) ist ein Protokoll zur Umsetzung einer IP-Adresse auf eine physische Computer Adresse (MAC-Adresse), die im lokalen Netzwerk erkannt wird. Die heute verwendeten IP-Adressen sind 32 Bit lang. Ein lokales Ethernet-LAN arbeitet jedoch mit 48 Bit langen Adressen für angeschlossene Geräte. (Diese physikalische Computer-Adresse wird als MAC-Adresse bezeichnet.) Eine Übersetzungstabelle, in der Regel die ARPÜbersetzungstabelle, stellt den Zusammenhang zwischen MAC-Adresse und der entsprechenden IP-Adresse her. ARP stellt Protokollregeln für diese Umsetzung bereit und ist für die Adressumsetzung in beiden Richtungen verantwortlich.

Ethernet ist ein Netzwerkprotokoll, das in der IEEE 802.3 definiert ist. Ethernet-basierte Netzwerke verwenden MAC- Adressen anstelle der IPAdresse, um Daten zwischen Computern auszutauschen. Über ARP und TCP/IP-Unterstützung können Ethernet-Geräte in das Internet eingebunden werden. Klassische Ethernet-LANs übertragen die Daten über Koaxkabel oder spezielle Netzwerkkabel mit verdrillten Leiterpaaren. Der Begriff 10BaseT bezeichnet ein gängiges Verkabelungssystem mit verdrillten Leiterpaaren und einer Übertragungsrate bis zu 10 MBit/s. Die Geräte sind an das Kabel angeschlossen und greifen über das CSMA/CD-Protokoll auf das Netzwerk zu. (CSMA/CD steht für Carrier Sense -Multiple Access/Collision Detect).

IP (Internet Protocol) ist eine Methode oder ein Protokoll zum Austausch von Daten zwischen Computern über das Internet.

Die IP-Adresse (Internet Protocol Address) ist eine 32-Bit-Zahl, die jeden Sender oder Empfänger von Datenpaketen in einem Netzwerk identifiziert.

Subnet-Maske bezeichnet ein 32 Bit langes Bitmuster, das festlegt, wie Netzwerkteil und Hostteil in der IP-Adresse aufgeteilt sind.

Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine eindeutige Hardwarenummer eines Computers oder anderer Netzwerkteilnehmer.Wenn Sie mit Ihrem Computer auf das Internet zugreifen, wird die MAC-Adresse Ihres Computers über eine Übersetzungstabelle der IP-Adresse zugeordnet.

Ping ist ein einfaches Dienstprogramm zur Prüfung von Netzwerkverbindungen. Mit diesem Befehl kann geprüft werden, ob die lokale Verbindung einen angegebenen Computer „erreichen“ kann und ob dieser antwortet.

Portnummer/Socketnummer bezeichnet einen spezifischen Prozess, an den eine Internet- oder andere Netzwerkmeldung gerichtet ist, wenn sie am

iTHX-SD

69GH401-M4820o

Page 70

Zielsystem eingeht. Dabei handelt es sich um eine vordefinierte Adresse, die im TCP/IP-System als Pfad von der Anwendungsschicht zur Übertragungsschicht oder von der Transportschicht zur Anwendungsschicht dient.

Sockets stellen eine Methode zur Kommunikation zwischen einem ClientProgramm und einem Server-Programm in einem Netzwerk dar und sind als „die Endpunkte einer Verbindung“ definiert. Der Informationsaustausch über das Internet erfolgt primär zwischen Sockets.

TCP/IP (Transmission Control Protocol/Internet Protocol) bezeichnet das Basis-Protokoll des Internets. Wenn Ihr Computer direkten Zugriff auf das Internet hat, ist auf Ihrem Computer das TCP/IP-Protokoll installiert. Dies gilt auch für jeden Computer, dem Sie Nachrichten senden oder von dem Sie Nachrichten empfangen. TCP/IP wird häufig auch als Sammelbegriff für den Zugriff auf Netzwerke und speziell das Internet verwendet.

UDP/IP (User Datagram Protocol/Internet Protocol) ist ein TCP/IPStandardprotokoll, das es einem Anwendungsprogramm auf einem Computer ermöglicht, ein Datagram an ein Anwendungsprogramm auf einem anderen Computer zu senden. UDP-Datagramme können entweder Broadcast- oder gerichtete Datagramme sein. Ein Broadcast-UDP sendet Daten an alle Teilnehmer in einem gegebenen Netzwerk. Das gerichtete UDP-Datagramm sendet Daten an nur einen Teilnehmer.

iTHX-SD

70 GH401-M4820o

Page 71

Anhang B IP-Adresse

Die IP-Adresse ist eine eindeutige, 32 Bit lange Adresse, die einem Computer oder anderem Teilnehmer zugewiesen wird, bestehend aus:

• Einer Netzwerk-ID, die das Netzwerk ausweist, in dem sich der Teilnehmer befindet.

• Einer Host-ID, die den Computer im Netzwerk identifiziert. IP-Adressen sind in drei Gruppen (so genannte Klassen) unterteilt,

A, B und C.

• Klasse-A-Adressen besitzen eine 8 Bit lange Netzwerk-ID und eine 24 Bit lange

Host-ID. Sie unterstützen eine große Anzahl von Hosts, ca. 2 = 16.777.216 Computer pro Netzwerk. In Binärschreibweise liegen die IP-Adressen im Bereich von

00000001.xxxxxxxx.xxxxxxxx.xxxxxxxx bis 01111111.xxxxxxxx.xxxxxxxx.xxxxxxxx Dezimal angegeben beträgt der IP-Adressbereich

1.x.x.x bis 127.x.x.x Klasse-A-Netzwerk-IDs ermöglichen Netzwerke mit einer sehr großen Anzahl von Hosts.

• Klasse-B-Adressen besitzen eine 16 Bit lange Netzwerk-ID und eine 16 Bit lange

Host-ID. Sie unterstützen etwa 216 = 65,536 Computer pro Netzwerk. In Binärschreibweise liegen die IP-Adressen im Bereich von 10000000 00000000.xxxxxxxx.xxxxxxxx bis 10111111 11111111.xxxxxxxx.xxxxxxxx Dezimal angegeben beträgt der IP-Adressbereich

128.0.x.x bis 191.255.x.x Klasse-B-Netzwerk-IDs ermöglichen Netzwerke mit einer mittleren Anzahl von Hosts.

• Klasse-C-Adressen besitzen eine 24 Bit lange Netzwerk-ID und eine 8 Bit lange

Host-ID. Sie unterstützen etwa 28 = 256 Computer pro Netzwerk. In Binärschreibweise liegen die IP-Adressen im Bereich von

11000000.00000000.00000000.xxxxxxxx bis

11011111.11111111.11111111.xxxxxxxx Dezimal angegeben beträgt der IP-Adressbereich

192.0.0.xxx bis 223.255.255.xxx Klasse-C-Netzwerk-IDs ermöglichen Netzwerke mit einer geringen Anzahl von Hosts.

Die übrigen Adressräume sind in zwei Klassen unterteilt, D und E. Klasse-D- Netzwerke sind keinem Host zugeordnet. Sie werden für das Multicasting verwendet. Der Adressbereich beträgt 224.x.x.x bis 239.x.x.x

Klasse-E-Netzwerke sind experimentelle oder reservierte Adressen. Der Adressbereich beträgt 240.x.x.x bis 247.x.x.x.

iTHX-SD

71GH401-M4820o

Page 72

Anhang C Subnet-Maske

Die Subnet-Maske, auch IP-Netmask genannt, ist ein 32 Bit langes, binäres Bitmuster zur Trennung von Netzwerk- und Hostteil der IP-Adresse. Diese Subnet-Maske wird mit der IP-Adresse logisch verknüpft, um die Netzwerk-ID und die Host-ID zu erhalten. Die folgende Tabelle zeigt die Standard-Subnet-Maske für Adressen der Klassen A, B und C. Jedes gesetzte Bit („1“) in der Subnet-Maske entspricht einem Bit der IP-Adresse, das für die Netzwerk-ID verwendet wird. Jedes ungesetzte Bit („0“) in der SubnetMaske entspricht einem Bit der IP-Adresse, das für die Host-ID verwendet wird.

Wenn Sie in Ihrem Netzwerk weitere Netzwerk-IDs benötigen, können Sie die Standard-Subnet-Maske bitweise anpassen, indem Sie Bits aus der Host-ID setzen. Damit werden weitere Netzwerk-IDs im Netzwerk verfügbar. Die folgende Tabelle zeigt einige Beispiele, wie Subnet-Masken durch das Setzen von Bits aus der Host-ID zur Bildung weiterer Subnets verändert werden.

Die Anzahl der gültigen Host-IDs ergibt sich aus der folgenden Gleichung: 2n – 2, wobei n die Anzahl der Bits ist, die in der Subnet-Maske nicht gesetzt (0) sind.

iTHX-SD

72 GH401-M4820o

Adressklasse Maske in Binärschreibweise

Maske in Dezimal- oder Oktett-Schreibweise

Klasse A 11111111 00000000 00000000 00000000 255.0.0.0 Klasse B 11111111 11111111 00000000 00000000 255.255.0.0 Klasse C 11111111 11111111 11111111 00000000 255.255.255.0

Maske (dezimal) Maske (binär) Maskenbits

Klasse A

255.0.0.0 (Grundeinstellung) 11111111 00000000 00000000 00000000 0

255.192.0.0 11111111 11000000 00000000 00000000 2

255.224.0.0 11111111 11100000 00000000 00000000 3

255.240.0.0 11111111 11110000 00000000 00000000 4

255.248.0.0 11111111 11111000 00000000 00000000 5

255.252.0.0 11111111 11111110 00000000 00000000 6

255.254.0.0 11111111 11111111 00000000 00000000 7

255.255.0.0 11111111 11111111 10000000 00000000 8

255.255.128.0 11111111 11111111 11000000 00000000 9

255.255.192.0.0 11111111 11111111 11100000 00000000 10 … ………… …

255.255.255.252 11111111 11111111 11111111 11111100 22

Klasse B

255.255.0.0 (Grundeinstellung) 11111111 11111111 00000000 00000000 0

255.255.192.0 11111111 11111111 11000000 00000000 2 … ………… …

255.255.255.252 11111111 11111111 11111111 11111100 14

Klasse C

255.255.255.0 (Grundeinstellung) 11111111 11111111 11111111 00000000 0

255.255.255.192 11111111 11111111 11111111 11000000 2 … ………… …

255.255.255.254 11111111 11111111 11111111 11111100 6

Page 73

Anhang D ASCII-Tabelle

iTHX-SD

73GH401-M4820o

ASCII

Dez Hex

Binär ASCII

Dez Hex

Binär

Zeichen Keine Parität Zeichen Keine Parität

NUL 00 00 00000000 @ 64 40 01000000 SOH 01 01 00000001 A 65 41 01000000 STX 02 02 00000010 B 66 42 01000010 ETX 03 03 00000011 C 67 43 01000011 EOT 04 04 00000100 D 68 44 01000100 ENQ 05 05 00000101 E 69 45 01000101 ACK 06 06 00000110 F 70 46 01000110

BEL 07 07 00000111 G 71 47 01000111

BS 08 08 00001000 H 72 48 01001000 HT 09 09 00001001 I 73 49 01001001

LF 10 0A 00001010 J 74 4A 01001010 VT 11 0B 00001011 K 75 4B 01001011 FF 12 0C 00001100 L 76 4C 01001100 CR 13 0D 00001101 M 77 4D 01001101 SO 14 0E 00001110 N 78 4E 01001110

SI 15 0F 00001111 O 79 4F 01001111 DLE 16 10 00010000 P 80 50 01010000 DC1 17 11 00010001 Q 81 51 01010001 DC2 18 12 00010010 R 82 52 01010010 DC3 19 13 00010011 S 83 53 01010011 DC4 20 14 00010100 T 84 54 01010100 NAK 21 15 00010101 U 85 55 01010101 SYN 22 16 00010110 V 86 56 01010110 ETB 23 17 00010111 W 87 57 01010111 CAN 24 18 00011000 X 88 58 01011000

EM 25 19 00011001 Y 89 59 01011001 SUB 26 1A 00011010 Z 90 5A 01011010 ESC 27 1B 00011011 [ 91 5B 01011011

FS 28 1C 00011100 \ 92 5C 01011100

GS 29 1D 00011101 ] 93 5D 01011101

RS 30 1E 00011110 ^ 94 5E 01011110

US 31 1F 00011111 _ 95 5F 01011111

SP 32 20 00100000 ` 96 60 01100000

! 33 21 00100001 a 97 61 01100001 " 34 22 00100010 b 98 62 01100010 # 35 23 00100011 c 99 63 01100011 $ 36 24 00100100 d 100 64 01100100

% 37 25 00100101 e 101 65 01100101

& 38 26 00100110 f 102 66 01100110

‘ 39 27 00100111 g 103 67 01100111 ( 40 28 00101000 h 104 68 01101000 ) 41 29 00101001 i 105 69 01101001 * 42 2A 00101010 j 106 6A 01101010

+ 43 2B 00101011 k 107 6B 01101011

, 44 2C 00101100 l 108 6C 01101100

- 45 2D 00101101 m 109 6D 01101101

. 46 2E 00101110 n 110 6E 01101110

/ 47 2F 00101111 o 111 6F 01101111

Page 74

ASCII-Steuerzeichen

iTHX-SD

74 GH401-M4820o

ASCII

Dez Hex

Binär ASCII

Dez Hex

Binär

Zeichen Keine Parität Zeichen Keine Parität

0 48 30 00110000 p 112 70 01110000 1 49 31 00110001 q 113 71 01110001 2 50 32 00110010 r 114 72 01110010 3 51 33 00110011 s 115 73 01110011 4 52 34 00110100 t 116 74 01110100 5 53 35 00110101 u 117 75 01110101 6 54 36 00110110 v 118 76 01110110 7 55 37 00110111 w 119 77 01110111 8 56 38 00111000 x 120 78 01111000 9 57 39 00111001 y 121 79 01111001

: 58 3A 00111010 z 122 7A 01111010

; 59 3B 00111011 { 123 7B 01111011 < 60 3C 00111100 | 124 7C 01111100 = 61 3D 00111101 } 125 7D 01111101 > 62 3E 00111110 ~ 126 7E 01111110 ? 63 3F 00111111 DEL 127 7F 01111111

ASCII

Dez Hex

Äquiv.

Definition

ASCII-

Dez Hex

Äquiv.

Definition

Zeichen Ctrl-Taste Zeichen Ctrl-Taste

NUL 00 00 Crtl @ Null-Zeichen DC1 17 11 Crtl-Q

Datenfluss 1

- XON

SOH 01 01 Crtl-A

Beginn

DC2 18 12 Crtl-R Datenfluss 2

der Kopfzeile

STX 02 02 Crtl-B

Beginn

DC3 19 13 Crtl-S

Datenfluss 3

des Textes - XOFF

ETX 03 03 Crtl-C Ende des Textes DC4 20 14 Crtl-T Datenfluss 4

EOT 04 04 Crtl-D

Ende der

NAK 21 15 Crtl-U

Negative

Übertragung Bestätigung

ENQ 05 05 Crtl-E Abfrage SYN 22 16 Crtl-V

Synchron.

Idle

ACK 06 06 Crtl-F Bestätigung ETB 23 17 Crtl-W

Übertr.-Ende-

Block

BEL 07 07 Crtl-G Glocke CAN 24 18 Crtl-X Abbruch

BS 08 08 Crtl-H Rücktaste EM 25 19 Crtl-Y Medienende

HT 09 09 Crtl-I

Horizontaler

SUB 26 1A Crtl-Z

Substitut

Tabulator

LF 10 0A Crtl-J Zeilenvorschub ESC 27 1B Crtl-[ Escape

VT 11 0B Crtl-K

Vertikaler

FS 28 1C Crtl-\

Datei-

Tabulator trennzeichen

FF 12 0C Crtl-L

Seiten-

GS 29 1D Crtl ]

Gruppen-

vorschub trennzeichen

CR 13 0D Crtl-M

Wagen-

RS 30 1E Crtl |

Datensatz-

rücklauf trennzeichen

SO 14 0E Crtl-N Shift Out US 31 1F Crtl _

Einheiten-

trennzeichen

SI 15 0F Crtl-O Shift In SP 32 20 Leerzeichen

DLE 16 10 Crtl-P

Data Link

Escape

Page 75

Anhang E iLog-Fehlermeldungen

Fehlernr. Beschreibung Anmerkung

-8003 Aufzeichnung von Messwerten durch Benutzer gestoppt.

-10005 iServer wurde nicht gefunden. Ethernet-Kabel getrennt, iServer

ausgeschaltet, Verbindungen über Firewall erfordern eine längere Einstellung „Verbindungs-Timeout für Socket“.

-10006 Windows-Socket geschlossen.

-10007 Windows-Socket-Fehler. Es wurde eine falsche IP-Adresse

oder falsche Portnummer verwendet.

-10008 Der iServer hat auf eine Anforderung Es wurde eine falsche IP-Adresse nicht geantwortet. oder falsche Portnummer

verwendet.

-10011 Antwort war leer. Es wurden keine Daten gesendet.

-10012 Gerät hat mit String „Serieller Timeout“ iLog ist wahrscheinlich nicht für das geantwortet. richtige Produktmodell konfiguriert.

-10014 Terminal-Servermodus bei Port 1000. Verwenden Sie Port 2000 bei der

iLog-Konfiguration.

-15100 Fehler beim Abruf des Temperaturmesswerts. iLog ist wahrscheinlich nicht für das

richtige Produktmodell konfiguriert.

-15105 Fehler beim Abruf des Feuchtemesswerts. iLog ist wahrscheinlich nicht für das

richtige Produktmodell konfiguriert.

-15110 Fehler beim Abruf des Taupunktmesswerts. iLog ist wahrscheinlich nicht für das

richtige Produktmodell konfiguriert.

iTHX-SD

75GH401-M4820o

Page 76

Anhang F Einrichtung der Java Runtime-Umgebung

Wenn auf Ihrem Computer kein Java installiert ist, laden Sie bitte den entsprechenden Download unter java.sun.com herunter. Sie können Einstellungen für Java ändern, indem Sie in Ihrer Systemsteuerung auf das Java-Symbol klicken. Zum Laden des Applets müssen Sie den Webbrowser aktivieren und den Cache deaktivieren.

F.1 Einrichtung der Java 1.4-Runtime-Umgebung

1. Rufen Sie die Systemsteuerung auf. Öffnen Sie das Java-Plugin.

2. Wählen Sie die Registerkarte „Cache“ Deaktivieren Sie das Kontrollkästchen „Cache aktivieren“.

3. Wählen Sie die Registerkarte „Proxy“ (Proxies). Bitte beachten Sie die folgenden Hinweise zur Browser-Proxyauswahl. (Allgemein gilt, dass für den Zugriff auf iServer in Ihrem lokalen Netzwerk meist kein Proxyserver verwendet wird, für Zugriffe aus Firmennetzwerken über das Internet ist dagegen häufig ein Proxyserver erforderlich.)

4. Aktualisieren Sie die Seite im Browser oder rufen Sie diese erneut auf.

So deaktivieren Sie die Cache-Einstellung: Für die Java-Version 1.4.2.x können Sie diese Einstellung auf der

Registerkarte „Cache“ vornehmen.

Abbildung F.1 Screenshot von Java 1.4.2.x

F.2 Einrichtung der Java 1.5 (5.0)-Runtime-Umgebung

1. Rufen Sie die Systemsteuerung auf. Öffnen Sie das Java-Plugin.

2. Klicken Sie auf der Registerkarte „Allgemein“ auf „Einstellungen“ und „Applets anzeigen“.

Java (TM) Plug-in Control Panel

AdvancedBasic ProxiesBrowser CertificatesCache About

Update

Enable Caching

Cache Settings

Location

Size

Jar Compression

None

C:\Documents and Settings\AppData\Sun\Java\Deploymentcache\java

View Clear

Unlimited

High

Apply Reset

Maximum

Help

iTHX-SD

76 GH401-M4820o

Page 77

3. Klicken Sie auf der Registerkarte „Allgemein“ auf „Netzwerkeinstellungen.

Deaktivieren Sie das Kontrollkästchen „Cache aktivieren“. Schließen Sie das Dialogfeld, um wieder zur Registerkarte „Allgemein“ zurückzukehren.

4. Klicken Sie auf der Registerkarte „Allgemein“ auf „Netzwerkeinstellungen“. Gehen Sie auf die Registerkarte „Browser“. Folgen Sie der nachstehend beschriebenen Anleitung zur BrowserProxyauswahl. Wählen Sie je nach Netzwerkzugang Ihres PCs die Option „Browser-Proxyeinstellungen verwenden“ oder „Direkte Verbindung“. (Allgemein gilt, dass für den Zugriff auf iServer in Ihrem lokalen Netzwerk meist die Direktverbindung verwendet wird, für Zugriffe aus Firmennetzwerken über das Internet ist dagegen häufig „Browsereinstellungen verwenden“ erforderlich.)

5. Aktualisieren Sie die Seite im Browser oder rufen Sie diese erneut auf.

In Java Version 1.5.x.x finden Sie unter „Allgemein“ > „Einstellungen“ > „Applets anzeigen“ unten im Dialogfeld ein Kontrollkästchen zur CacheEntfernung.

Abbildung F.2 Screenshots von Java 1.5.x.x.

In Java 1.6.x.x gilt Ähnliches wie für Java 1.5.x.x, es ist jedoch nicht erforderlich, den Cache zu entfernen.

iTHX-SD

77GH401-M4820o

Page 78

F.3 Browser-Proxyauswahl Zugriff auf den iServer innerhalb eines lokalen Netzwerks

• Wenn sich Computer und iServer in einem lokalen Netzwerk befinden, ist in der Regel kein Proxyserver erforderlich.

• Sie sollten die Option „Browsereinstellungen verwenden“ auf der Proxyoder der Netzwerkeinstellungs-Registerkarte deaktivieren.

Zugriff auf Geräte mit iServer über das Internet

• In Firmen wird häufig ein Proxyserver für den Zugriff auf das Internet verwendet. In diesem Fall ist die Grundeinstellung der Java RuntimeUmgebung korrekt. In der Grundeinstellung ist die Option „Browsereinstellungen verwenden“ aktiviert.

• Falls der Zugriff auf den Proxy mit dieser Grundeinstellung nicht funktioniert, ist Ihr Webbrowser möglicherweise nicht korrekt eingerichtet.

Diagnose:

Wenn die Webseiten des iServers erscheinen, ist der HTTP-Proxy korrekt eingerichtet und funktioniert.

Wenn die Daten auf dem iServer nach dem Aufrufen der Webseite „Readings“ oder „Chart“ nicht aktualisiert werden, kann ein Problem mit dem Zugriff über den Winsock-Proxy bestehen. In diesem Fall muss der Administrator Ihnen den zu verwendenden Proxyserver und Port nennen.

Geben Sie die Proxyadresse und den Port in den Netzwerkeinstellungen des Java Control Panel unter „Adresse“ und „Port“ ein. Alternativ können Sie den Browser auf diese Werte setzen und wie oben beschrieben die Einstellung „Browsereinstellung verwenden“ in den Netzwerkeinstellungen des Java Control Panel wählen).

iTHX-SD

78 GH401-M4820o

Page 79

Zugriff auf Geräte mit iServer in einer Peer-to-Peer-Netzwerk-/Direktverbindung

Durch den Direktanschluss des iServers an einen PC entsteht ein einfaches Peer-to-Peer-Netzwerk. Dazu wird der Computer vom eigentlichen Netzwerk getrennt und der iServer über einen Hub, Switch oder ein gekreuztes Ethernet-Kabel direkt an den PC angeschlossen, wie dies bei der ersten Einrichtung des iServers oft der Fall ist.

Häufig sind Browser und Java-Plugin auf dem PC auf einen Proxyserver eingerichtet, über den der Zugang zum Internet erfolgt. In diesem Fall müssen Sie lediglich die endgültige IP-Adresse in diesem Peer-to-Peer-Netzwerk zuweisen und dann die iServer-Diagramme nach dem Verbinden des iServers mit dem Netzwerk anzeigen. Andernfalls können den Proxy im Java Control Panel deaktivieren und anschließend das Java-Plugin auf eine direkte Verbindung einrichten.

Deaktivieren Sie die Option „Browsereinstellungen verwenden“. Die HTTPund Socks-Proxy-Einträge sollten leer sein. Ändern Sie auch Ihren Browser auf eine Direktverbindung.

iTHX-SD

79GH401-M4820o

Page 80

Anhang G Java Policy-Datei

Um den Datenabruf zu aktivieren und Diagramme von den Java-Applets zu speichern, ist es erforderlich, eine Java Policy-Datei zu erstellen und diese in einen Ordner zu kopieren.

1) Öffnen eine Editor-Datei und geben Sie unter Verwendung der IP-Adresse des iServers Folgendes ein:

grant codeBase "http://192.168.1.200/" {

permission java.security.AllPermission "*", "*";

};

Diese Datei sollte die IP-Adresse des iServers enthalten. In diesem Fall ist hat die IP-Adresse die Grundeinstellung 192.168.1.200.

Wird die IP-Adresse geändert, muss auch die IP-Adresse, die in der Datei angezeigt wird geändert werden, andernfalls treten Probleme auf.

Ist DHCP/DNS aktiviert, sollte die IP-Adresse durch den eindeutigen Namen des iServers, der DNS verwendet, ersetzt werden.

Beispiel:

„

http:\\iTHXTEST

“. Stellen Sie sicher, dass der DHCP-Server die DNS-Tabelle aktualisiert, damit Name und IP-Adresse des iServers festgehalten werden (wenden Sie sich diesbezüglich an Ihren Netzwerkadministrator).

2) Speichern Sie die Datei unter dem Namen „java_policy.txt“.

3) Erstellen Sie einen Ordner auf Laufwerk C: mit der Bezeichnung „0_JAVAPOLICY“.

4) Verschieben Sie die Datei „java.policy.“ in den Ordner „0_JAVAPOLICY“.

iTHX-SD

80 GH401-M4820o

Page 81

Abbildung G.1 Java Policy

Weitere Java Policy-Anweisungen finden Sie auf der nächsten Seite.

iTHX-SD

81GH401-M4820o

Page 82

5) Ändern Sie die Parameter des Java Runtime-Applets über folgenden Pfad: a. Systemsteuerung —> Java —> Java Control Panel —> Registerkarte

„Java“ —> Anzeigen

b. Geben Sie in das Feld unterhalb der Java Runtime-Parameter

Folgendes ein:

–Djava.security.policy=C:\0_JAVAPOLICY\java_policy.txt

Wenn mehrere Java Runtime-Versionen aufgeführt werden, fügen Sie diese Zeile der Version hinzu, die Sie verwenden.Wenn Sie Ihre Java-

Version aktualisieren, müssen Sie diese Zeile erneut hinzufügen. c. Klicken Sie im Fenster „Java Runtime-Einstellungen“ auf „OK“. d. Klicken Sie im Fenster „Java Control Panel“ auf „Anwenden“ und

anschließend auf „OK“.

6) Schließen Sie alle geöffneten Webbrowser.

Abbildung G.2 Java Policy

Wenn die oben beschriebenen Anweisungen nicht befolgt werden,

sind die Schaltfläche „Data Logging“ auf der Seite „Readings“, die

Schaltfläche „Save Chart“ auf der Seite „Chart“ und die Schaltfläche

„Retrieve“ auf der Seite „Recording Data Retrieval“ nicht aktiv.

OK Cancel

Control Panel

Address

CommentsName

Java Java(TM) Control Panel

Java

Java Applet Runtime Settings

Runtime settings are used when an applet is executed in the browser.

Java Runtime Settings

Java Applet Runtime Settings

View...

Java Control Panel

Security AdvancedGeneral Update

Java Runtime Parameters

OK Cancel Apply

Product Name

Version

Location

JRE 1.5.0_06 C:\Program Files\java\jre1.5.0_06 -Djava.security.policy=C:\0_JAVAPOLICY\java_policy.txt

iTHX-SD

82 GH401-M4820o

Page 83

Anhang H Sensorinformationen

H.1 Genauigkeit

Genauigkeit Genauigkeit

der relativen Feuchte der Temperaturmessung

(Diagramm) (Diagramm)

Die Genauigkeit wird im Rahmen der Ausgangskontrolle des Herstellers bei 25°C und 3,3 V getestet. In den Werten sind Hysterese und Linearitätsfehler nicht berücksichtig, und die Werte gelten nur für Umgebungen ohne Kondensation.

H.2 Betriebsbedingungen

Der Sensor arbeitet innerhalb des normalen Bereichs stabil – siehe Abbildung. Ist der Sensor über längere Zeit Bedingungen außerhalb des normalen Bereichs ausgesetzt, dies gilt insbesondere bei einer Feuchte > 80% r. F, kann dies zu einem vorübergehenden Offset des Feuchtesignals führen (+3% r. F. nach 60 Stunden). Sobald wieder Werte im normalen Bereich vorliegen, kalibriert sich der Sensor langsam selbsttätig. Weitere Informationen zur beschleunigten Offset-Beseitigung finden Sie in Abschnitt H.4, „Rekonditionierungsprozedur“. Ist der Sensor über einen längeren Zeitraum extremen Bedingungen ausgesetzt, kann dies zu vorzeitigem Verschleiß führen.

Temperatur (°C)

Relative Feuchte (%)

Max. Bereich

Normaler Bereich

Temperatur (°C)

Relative Feuchte (%r. F.)

T(°C)

r.F.(%r.F.)

iTHX-SD

83GH401-M4820o

Page 84

H.3 Lagerbedingungen und Umgang

Wichtig: Ein Feuchtesensor ist keine gewöhnliche elektronische Komponente und bedarf daher eines besonders sorgfältigen Umgangs. Ist der Sensor über einen längeren Zeitraum chemischen Dämpfen in hoher Konzentration ausgesetzt, kann dies zu falschen Sensormesswerten führen. Daher wird empfohlen, die Sensoren unter folgenden Bedingungen in der Originalverpackung im ESD-Schutzbeutel zu lagern: Temperaturbereich zwischen 10°C – 50°C (0 – 80°C für kurze Zeit) und Feuchte zwischen 20 – 60% r. F. (Sensoren, die nicht in ESD-Beuteln aufbewahrt werden). Sensoren, die aus der Originalverpackung entnommen wurden, sollten in ESD-Beuteln aus PE-HD8 aufbewahrt werden.

Bei Herstellung und Transport ist zu vermeiden, dass die Sensoren über einen längeren Zeitraum hohen Konzentrationen chemischer Lösemittel ausgesetzt werden. Auf ausgasende Kleber, Klebebänder und Aufkleber oder ausgasendes Verpackungsmaterial wie Bläschenfolie, Schäume usw. ist zu verzichten. Im Produktionsbereich ist für eine gute Belüftung zu sorgen.

H.4 Rekonditionierungsprozedur

Wie oben beschrieben, kann der Betrieb unter extremen Bedingungen oder die Belastung mit Lösemitteldämpfen zu einem Offset der Sensormesserwerte führen. Die folgende Rekonditionierungsprozedur kann den Sensor wieder in einen kalibrierten Zustand überführen:

Trocknen: 100 – 105°C bei < 5% r. F. über 10 Stunden Rehydratisierung: 20 – 30°C bei < 75% r. F. über 12 Stunden

(Ein Wert von 75% r. F. kann einfach mithilfe gesättigter NaCl-Lösung erzeugt werden. 100 – 105°C entsprechen 212 – 221°F, 20 – 30°C entsprechen 68 – 86°F.)

H.5 Temperatureinflüsse

Die relative Feuchte ist in erheblichem Maße von der Temperatur abhängig. Daher ist es wichtig, dass sich Feuchtesensoren an die Temperatur der Luft angleichen können, deren relative Feuchte gemessen werden soll. Bei Testund Qualifizierungsmessungen müssen Referenz- und Testsensor die gleiche Temperatur haben, damit die Feuchtemesswerte vergleichbar sind.

Das Sensorgehäuse ist auf einen minimalen Wärmetransfer von den Kontakten an den Sensor ausgelegt.Wenn sich der Sensor jedoch einer Platine mit anderen elektronischen Bauteilen befindet, die Wärme abgeben, sollte der Wärmetransfer durch konstruktive Maßnahmen oder die Anordnung der Bauteile so gering wie möglich gehalten werden. Außerdem ist zu beachten, dass die Selbsterwärmung mit der Messfrequenz zunimmt.

iTHX-SD

84 GH401-M4820o

Page 85

H.6 Licht

Der Sensor ist nicht lichtempfindlich. Ist der Sensor über einen längeren Zeitraum direktem Sonnenlicht oder starker UV-Strahlung ausgesetzt, kann dies zu einer verkürzten Lebensdauer des Gehäuses führen.

H.7 Dichtungs- und Montagematerial

Viele Materialien nehmen Feuchtigkeit auf und wirken als ein Puffer, der die Ansprechzeiten verlängert und die Hysterese vergrößert. In Sensornähe eingesetzte Materialien müssen daher sorgfältig ausgewählt werden. Folgende Materialien werden empfohlen: Metalle, LCP, POM, PTFE, PE, PEEK, PP, PB, PPS, PSU, PVDF, PVF. Zum Abdichten und Kleben (sparsamer Einsatz): Verwenden Sie hochgefülltes Epoxid für elektronische Bauteile (z. B. Glob Top, Underfill) und Silikon.

Ein Ausgasen dieser Materialien kann den Sensor kontaminieren (siehe

Abschnitt H.3). Versuchen Sie daher, den Sensor möglichst erst im letzten

Produktionsschritt einzubringen, lagern Sie die Baugruppe anschließend in einem gut belüfteten Bereich und trocknen Sie sie bei 50°C über 24 Stunden, damit etwaige kontaminierenden Stoffe vor dem Verpacken ausgasen.

iTHX-SD

85GH401-M4820o

Page 86

iTHX-SD

86 GH401-M4820o

Page 87

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate, gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte, Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen. Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten. OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen. OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden. Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer, OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA verkauften Produkte resultieren.

GARANTIEBEDINGUNGEN

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte die folgenden Informationen bereit, bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Wenn es sich nicht um einen Garantiefall handelt, teilt Ihnen OMEGA gerne die aktuellen Preise für Reparaturen mit. Bitte halten Sie die folgenden Informationen bereit, bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

Page 88

TEMPERATUR

VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör VU Leitungen: für Thermoelemente, Pt100 und Thermistoren VU Kalibriergeräte und Eispunkt-Referenz VU Schreiber, Regler und Anzeiger VU Infrarot-Pyrometer

DRUCK UND KRAFT

VU Dehnungsmessstreifen, DMS-Brücken VU Wägezellen und Druckaufnehmer VU Positions- und Wegaufnehmer VU Instrumente und Zubehör

DURCHFLUSS UND FÜLLSTAND

VU Massedurchflussmesser und Durchflussrechner VU Strömungsgeschwindigkeit VU Turbinendurchflussmesser VU Summierer und Instrumente für Chargenprozesse

pH/LEITFÄHIGKEIT

VU pH-Elektroden, pH-Messgeräte und Zubehör VU Tisch- und Laborgeräte VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte VU Industrielle pH- und Leitfähigkeitsmessung

DATENERFASSUNG

VU Kommunikations-gestützte Erfassungssysteme VU PC-Einsteckkarten VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen VU Datenlogger, Schreiber, Drucker und Plotter VU Software zur Datenerfassung und -analyse

HEIZELEMENTE

VU Heizkabel VU Heizpatronen und -streifen VU Eintauchelemente und Heizbänder VU Flexible Heizelemente VU Laborheizungen

UMWELTMESSTECHNIK

VU Mess- und Regelinstrumentierung VU Refraktometer VU Pumpen und Schläuche VU Testkits für Luft, Boden und Wasser VU Industrielle Brauchwasser- und Abwasserbehandlung VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff

Für Ihren gesamten Bedarf

der Mess- und Regeltechnik

OMEGA … Ihr Partner

Online-Webshop www.omega.de

M4820o-DE / 12.2009
