Handbuch

iTCX

Temperaturtransmitter für

Thermoelemente

Zwei Thermoelementeingänge

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: [phone], Fax: [phone]
Gebührenfrei: 0800 8266342
E-Mail: [email protected]

Deutschland,
Österreich,
Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: [phone], Fax: [phone]
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]

USA

Inhaltsverzeichnis

Teil 1: Einführung

1.1 Sicherheit und Hinweise zum EMV-Schutz...............................................6

1.2 Bevor Sie beginnen...................................................................................6

1.3 Beschreibung............................................................................................7

Teil 2: Hardware

2.1 Installation ................................................................................................9

2.1.1 Wandmontage des iServers .......................................................9

2.1.2 Montage des DIN-Schienen-Modells .......................................10

2.1.3 Abnehmen von der DIN-Schiene .............................................10

2.2 DIP-Schalter ...........................................................................................11

2.2.1 Funktion der DIP-Schalter .......................................................11

2.3 Komponenten des iTCX .........................................................................12

2.4 Netzwerkschnittstellen ...........................................................................13

2.4.1 Anschlussbelegung der RJ45-Schnittstelle ..............................13

2.4.2 Gekreuztes Netzwerkkabel.......................................................13

Teil 3: Netzwerkkonfiguration

3.1 Netzwerkprotokolle ................................................................................14

3.2 MAC-Adresse .........................................................................................14

3.3 DHCP .................................................................................................15

3.4 DNS .................................................................................................15

3.5 IP-Adresse .............................................................................................16

3.5.1 Grundeinstellung der IP-Adresse..............................................16

3.6 Portnummer ............................................................................................17

Teil 4: Betrieb

4.0 Testen der Verbindung ............................................................................18

4.1 iCONNECT-Software ..............................................................................19

4.2 Einstellung einer neuen IP-Adresse über das Netzwerk .......................20

4.3 Einrichtung und Bedienung über einen Webbrowser .............................22

4.3.1 Messwertanzeige .....................................................................23

4.3.1.1 Einrichtung der Java 1.4-Runtime-Umgebung..........................23

4.3.1.2 Einrichtung der Java 1.5-Runtime-Umgebung (Java 5.0 RE) ...24

4.3.1.3 Browser-Proxyauswahl .............................................................24

4.3.2 Diagramme ...............................................................................26

4.3.3 Konfiguration.............................................................................27

4.3.4 Sensorparameter ......................................................................30

4.3.5 Zugangssteuerung ...................................................................33

4.4 Telnet-Einrichtung ..................................................................................35

4.5 HTTPGET-Programm..............................................................................35

4.5.1 HTTPGET über Port 1000 ........................................................36

4.5.2 Einrichten der Geräte-IP-Adresse mit HTTPGET und ARP .....37

4.6 Das ARP-Protokoll..................................................................................38

4.7 Tunneling-Funktion (Remote Access).....................................................40

4.7.1 Lokaler iServer..........................................................................41

4.7.2 Externer iServer .......................................................................43

4.8 iLOG-Software ........................................................................................44

4.9 E-Mail-Benachrichtigungs-Software .......................................................45

4.9.1 Installation.................................................................................45

4.9.2 Programmoptionen und Konfiguration .....................................46

4.9.3 Geräteeinstellung und Konfiguration.........................................48

iTCX

iiiGH260-M2324

Teil 5:Technische Daten...................................................................................... 49

Teil 6:Werkseinstellungen ..................................................................................51

Teil 7: Zulassungsinformationen

7.1 Elektromagnetische Verträglichkeit (EMV) .............................................52

7.2 FCC ..................................................................................................52

Anhang A Glossar .............................................................................................53

Anhang B IP-Adresse .......................................................................................55

Anhang C Subnet-Maske...................................................................................57

Anhang D ASCII-Tabelle ...................................................................................58

ASCII-Steuerzeichen .......................................................................59

Abbildungsverzeichnis

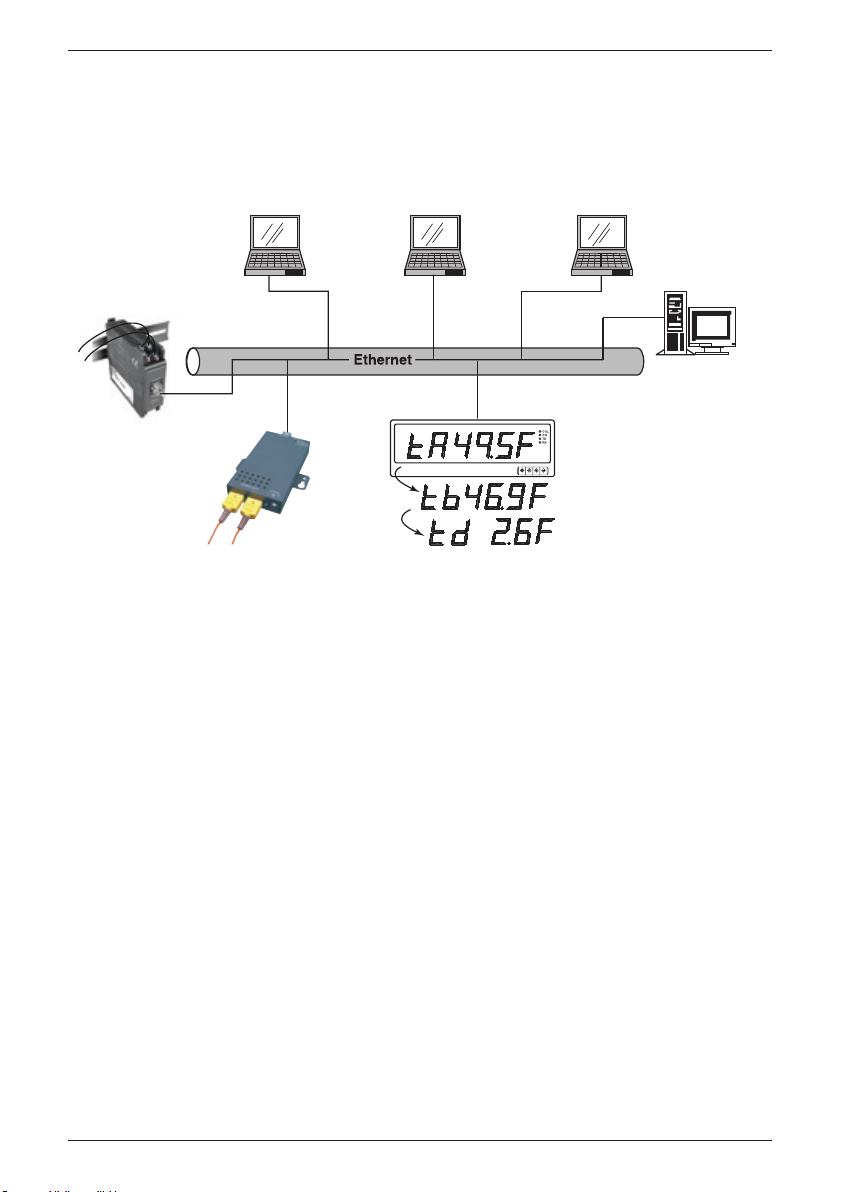

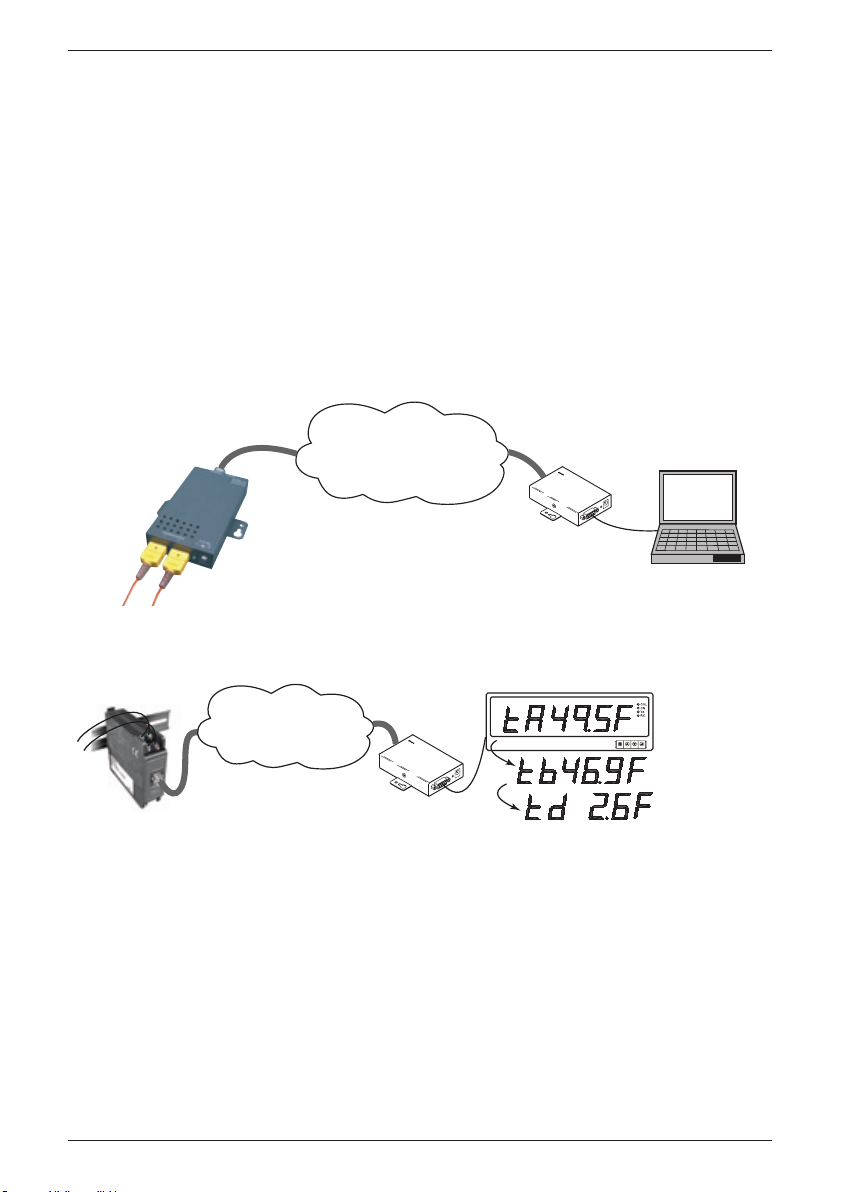

Abbildung 1.1 iTCX sendet Temperaturmesswerte an eine iLD-Großanzeige ......8

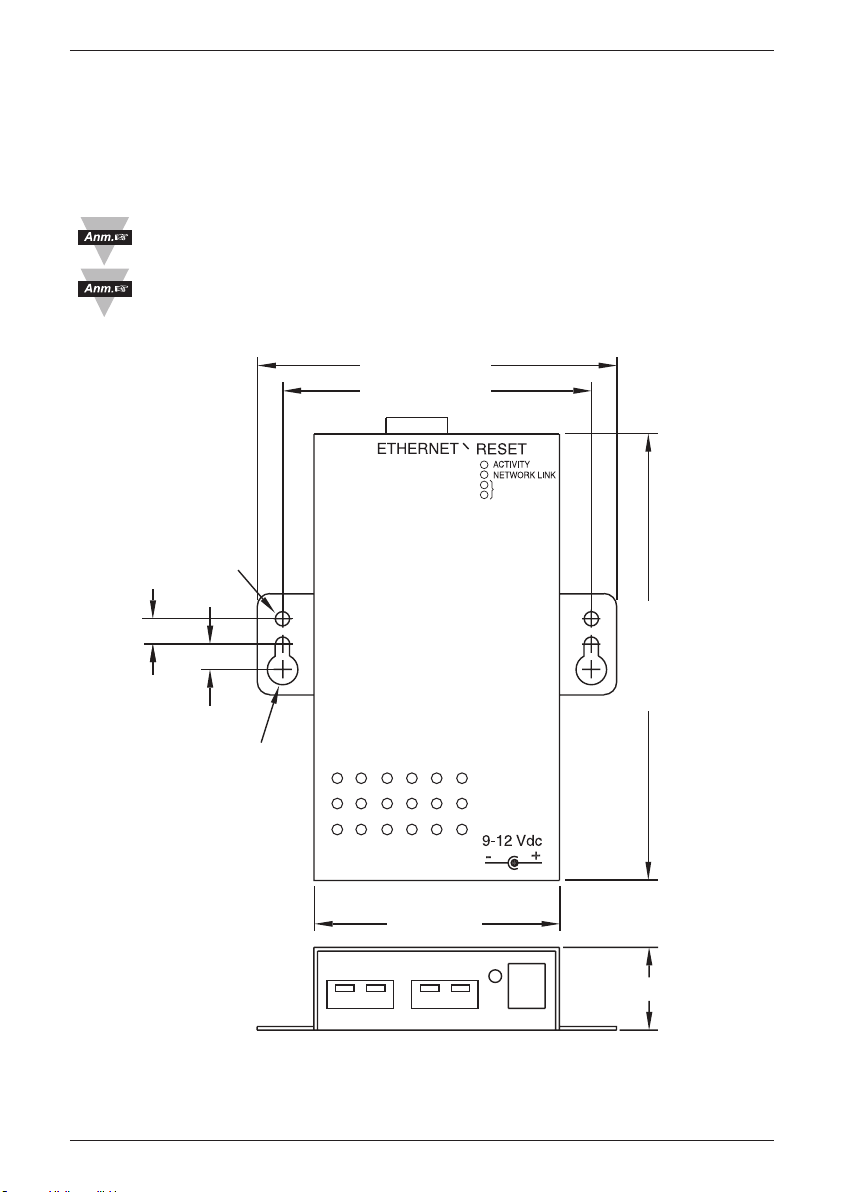

Abbildung 2.1 Wandmontage des iServers ............................................................9

Abbildung 2.2 Montage des iServers auf DIN-Schiene........................................10

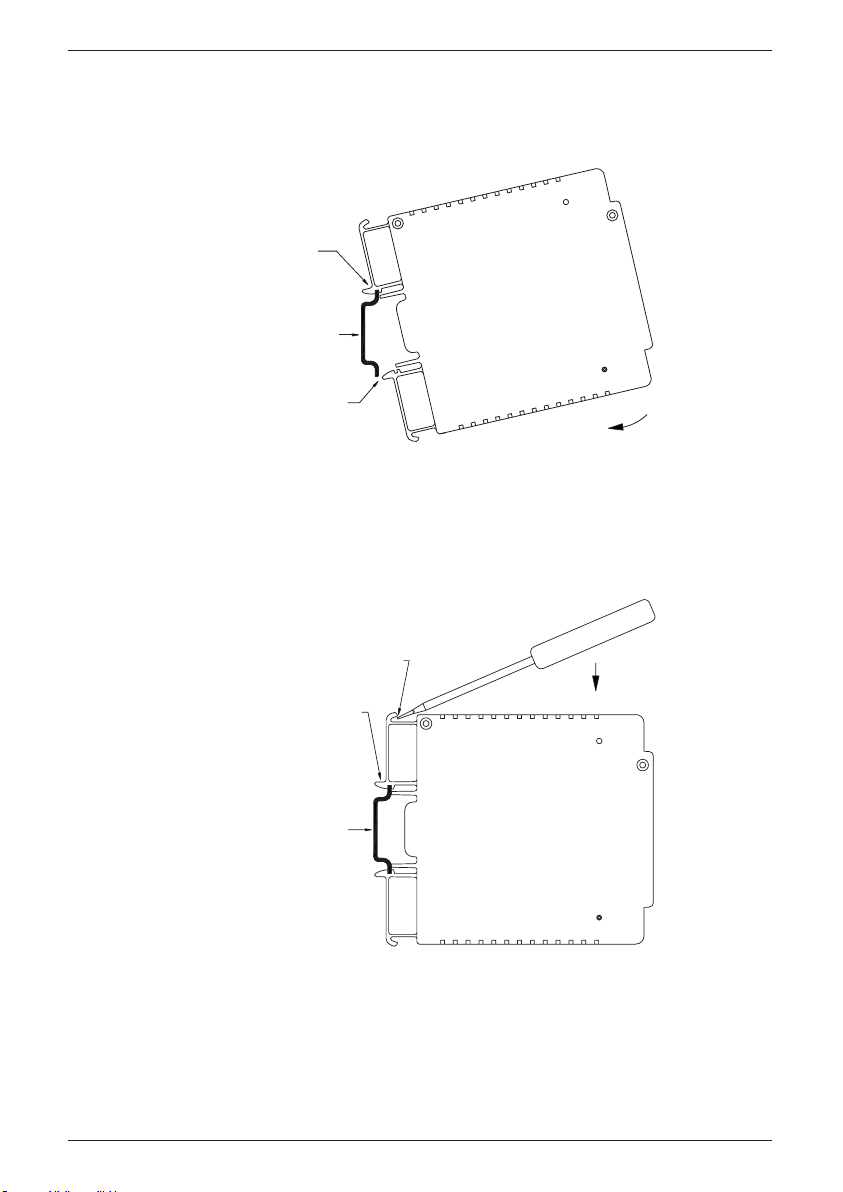

Abbildung 2.3 Abnehmen von der DIN-Schiene ..................................................10

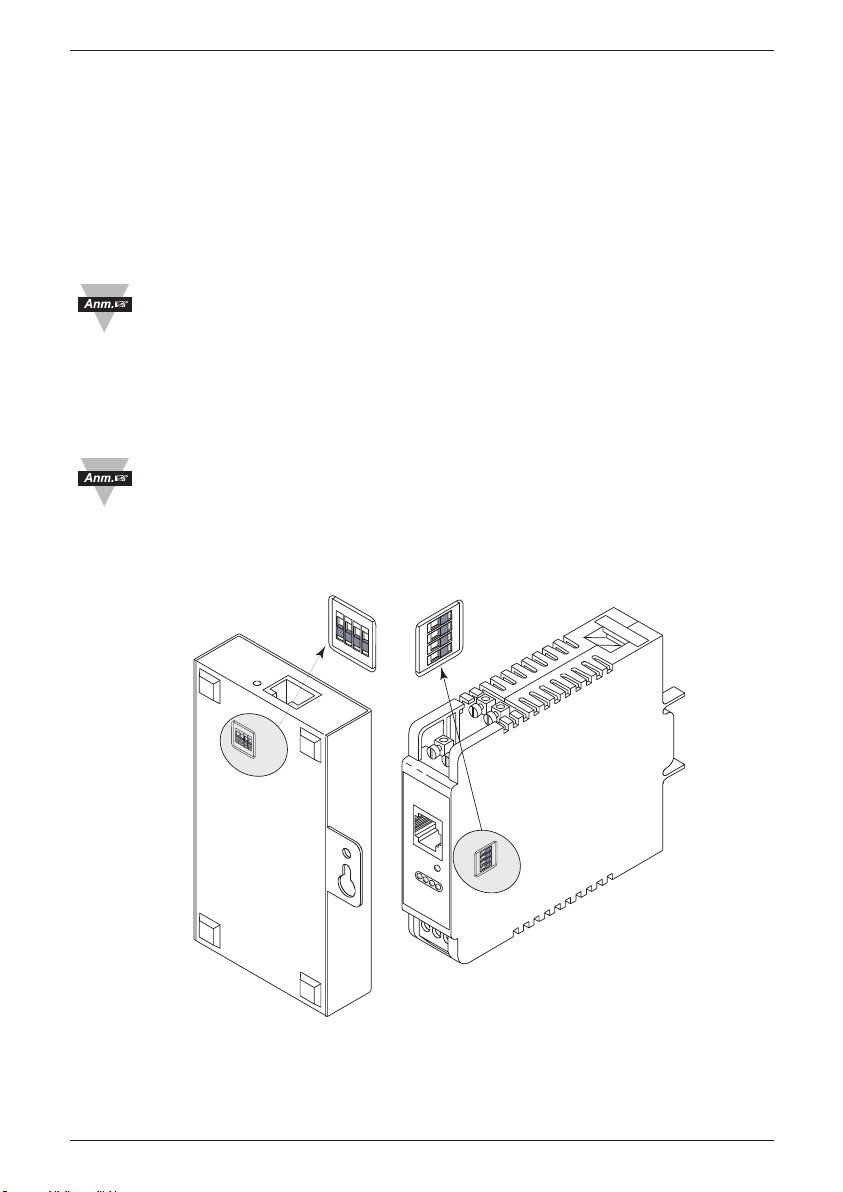

Abbildung 2.4a DIP-Schalter iServer-Wandmontagemodell ...............................11

Abbildung 2.4b DIP-Schalter DIN-Schienen-iServer............................................11

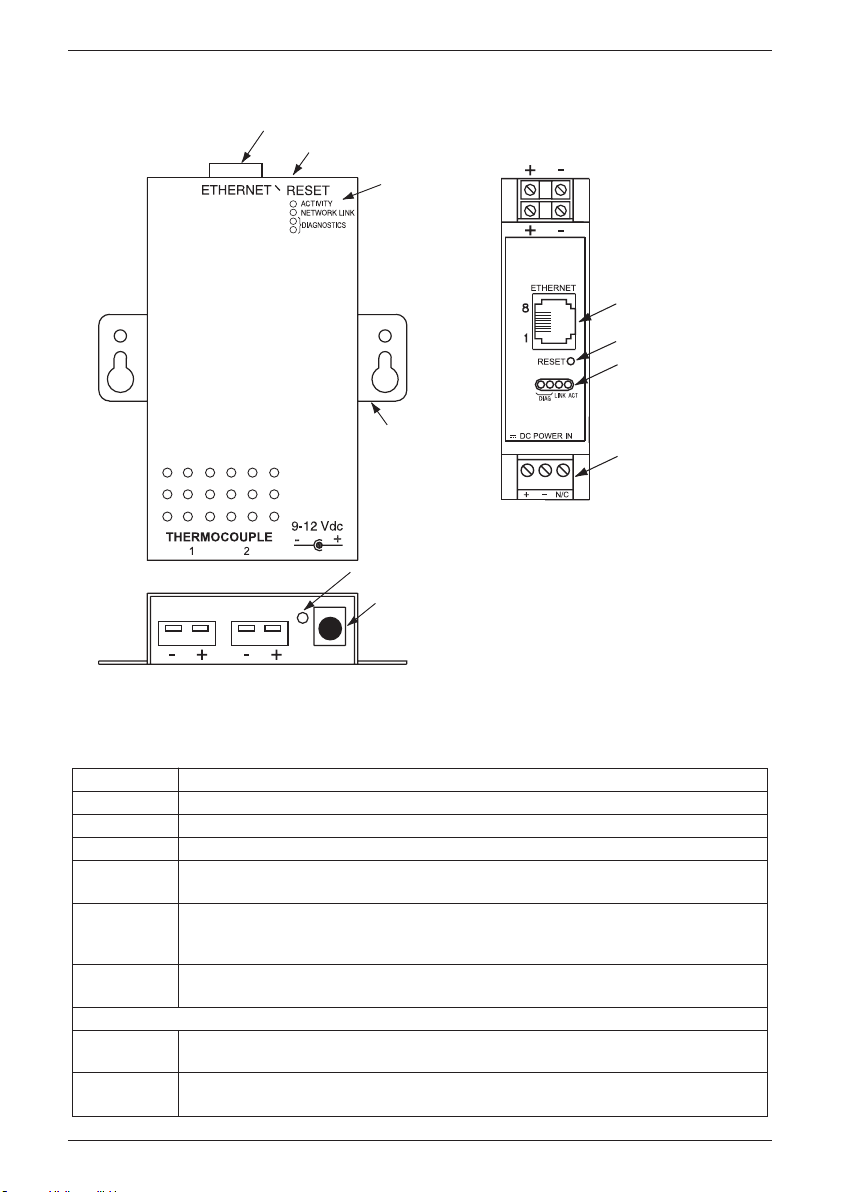

Abbildung 2.5 Komponenten des iTCX ................................................................12

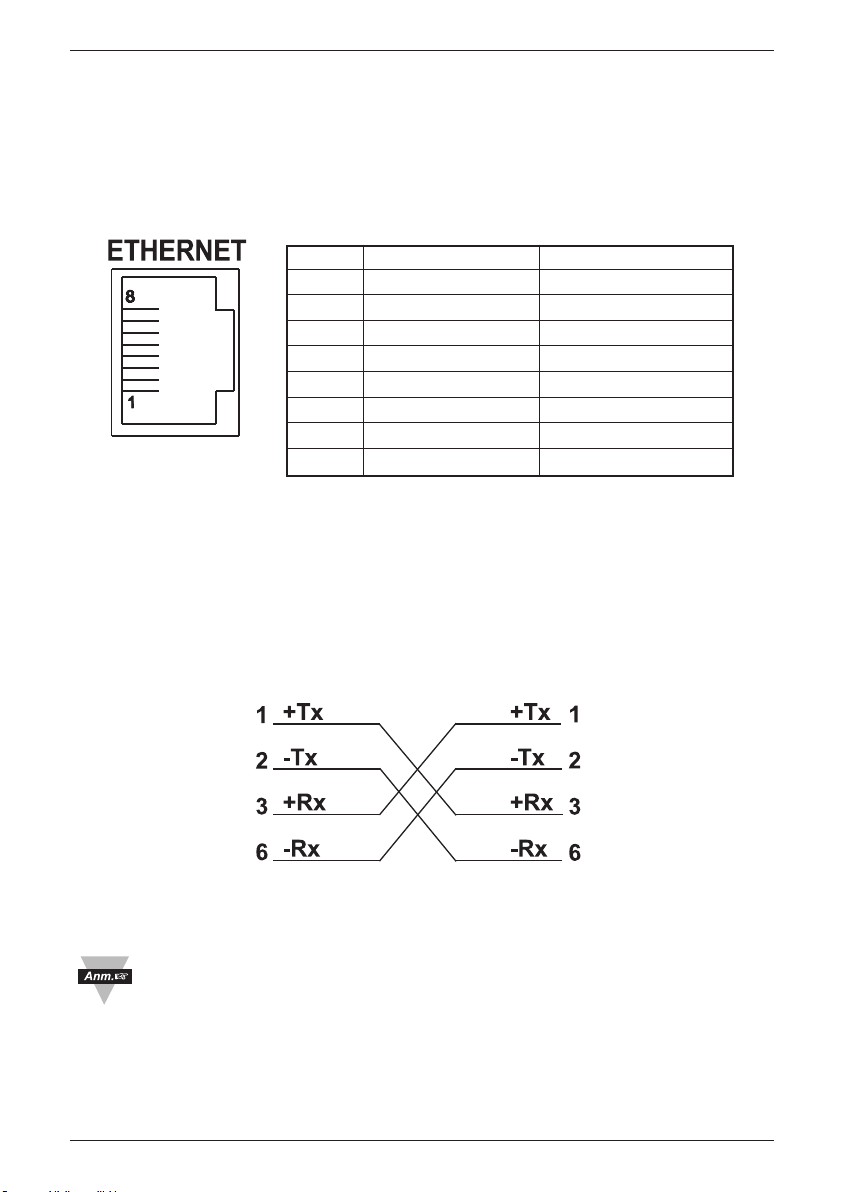

Abbildung 2.6 RJ45-Anschlussbelegung..............................................................13

Abbildung 2.7 Anschlussbelegung des gekreuzten Netzwerkkabels...................13

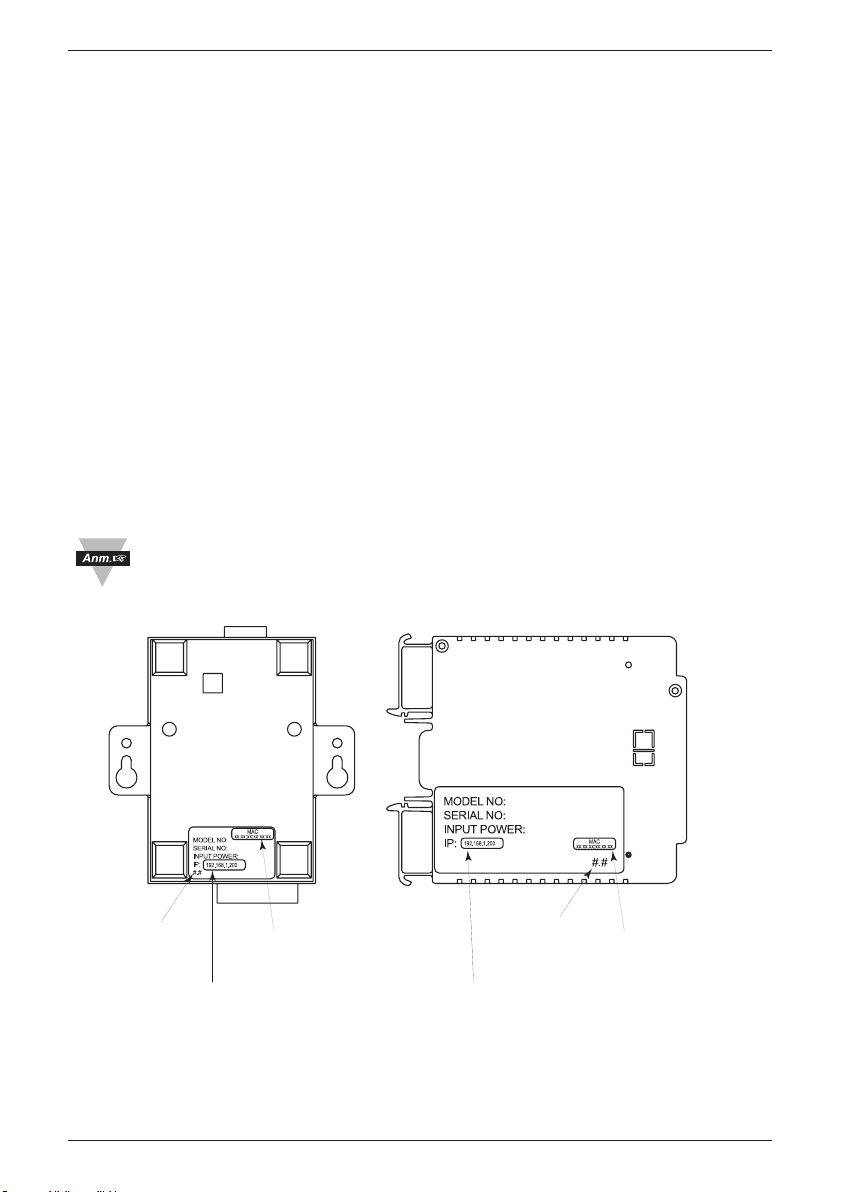

Abbildung 3.1 Typenschild ....................................................................................14

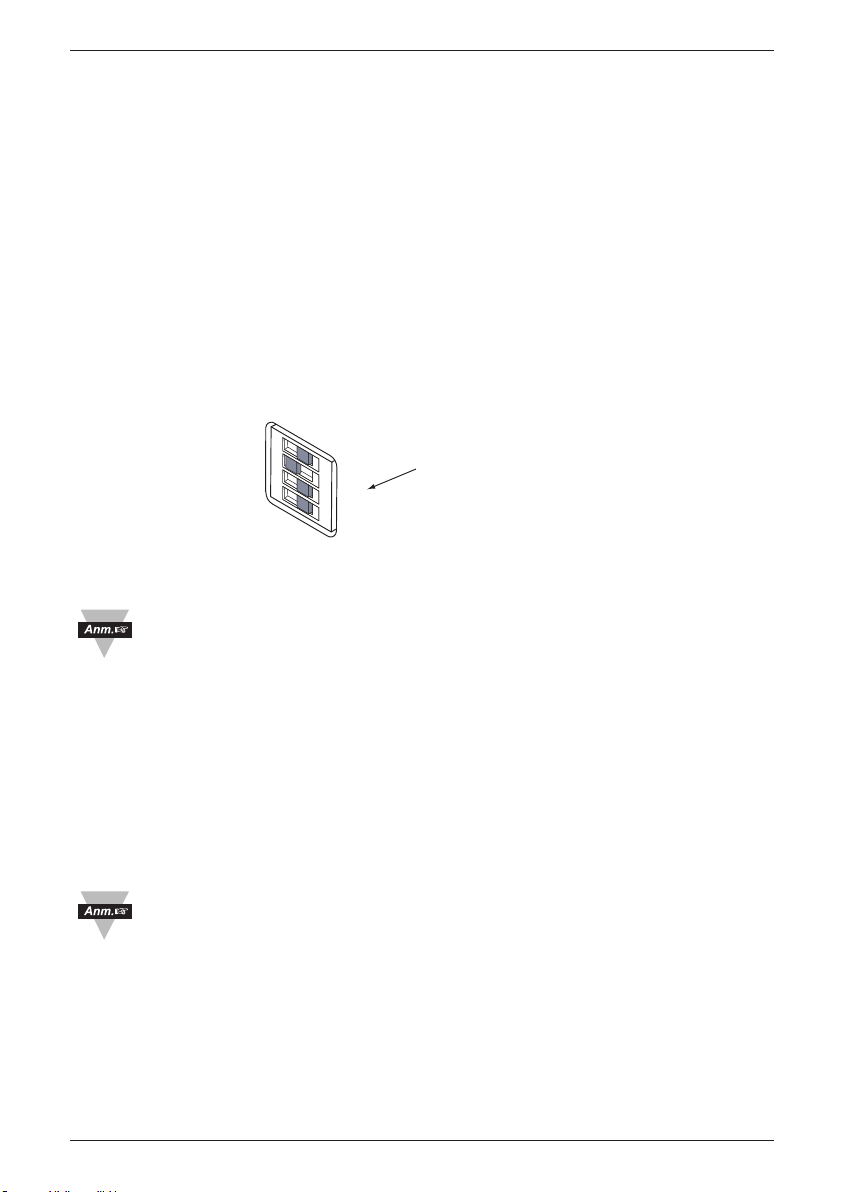

Abbildung 3.2 DIP-Schalter an der Unterseite des iServers................................15

Abbildung 3.3 Telnet-Login am iServer.................................................................17

Abbildung 4.1 Anpingen des iServers in der MS-DOS-Eingabeaufforderung......18

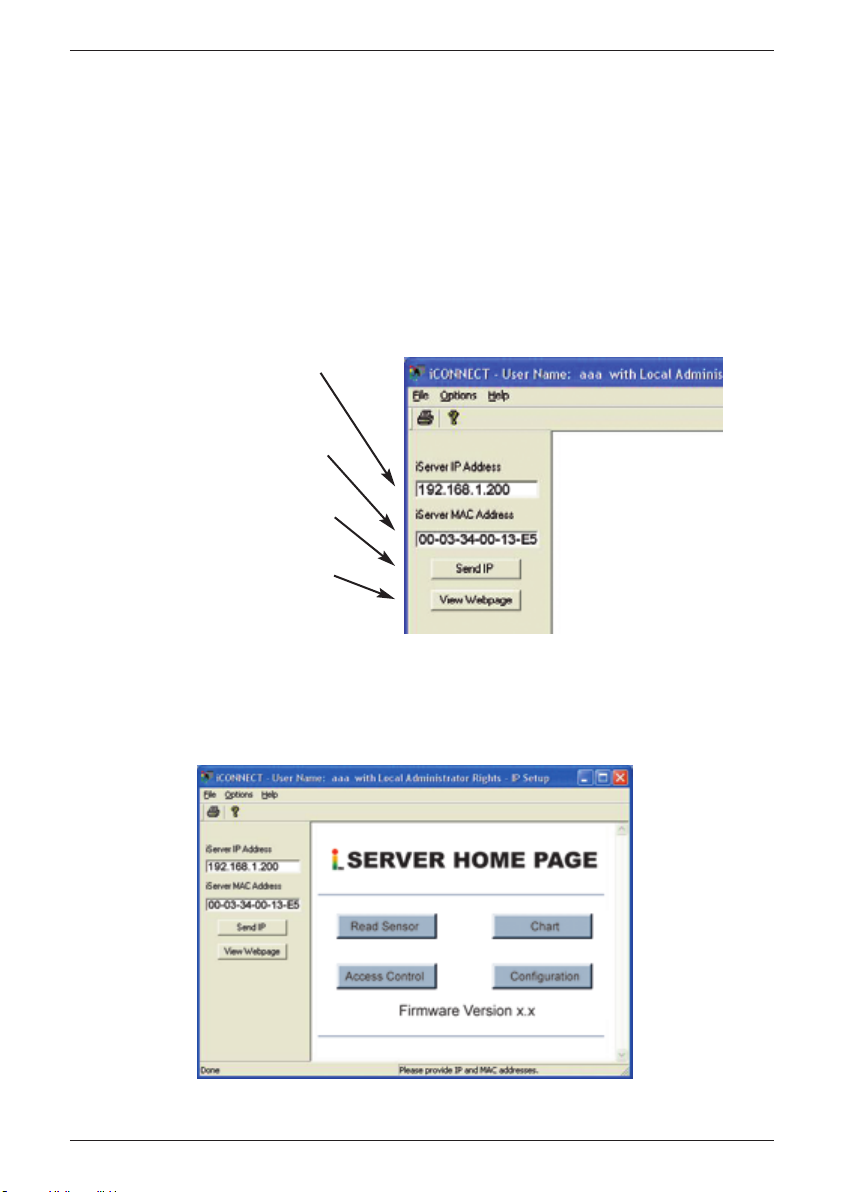

Abbildung 4.2 Zuweisen einer IP-Adresse mit iCONNECT..................................19

Abbildung 4.3 Aufrufen des iServers zur Konfiguration........................................19

Abbildung 4.4 Access Control – Zugangssteuerung ..........................................21

Abbildung 4.5 Homepage des iServers................................................................22

Abbildung 4.6 Login- und Administrator-Kennworte.............................................22

Abbildung 4.7 Read Sensor – Messwertanzeige ................................................23

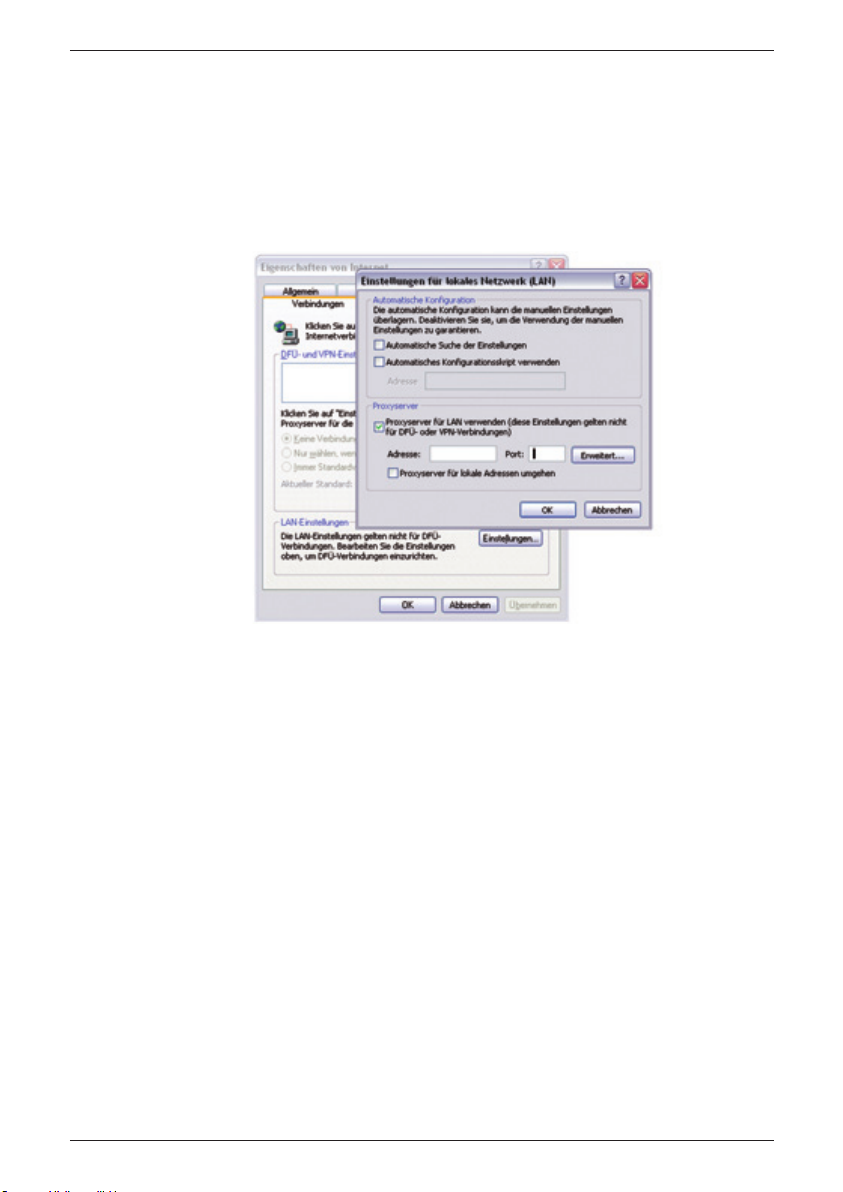

Abbildung 4.8 Proxyserver in Windows XP einrichten .........................................25

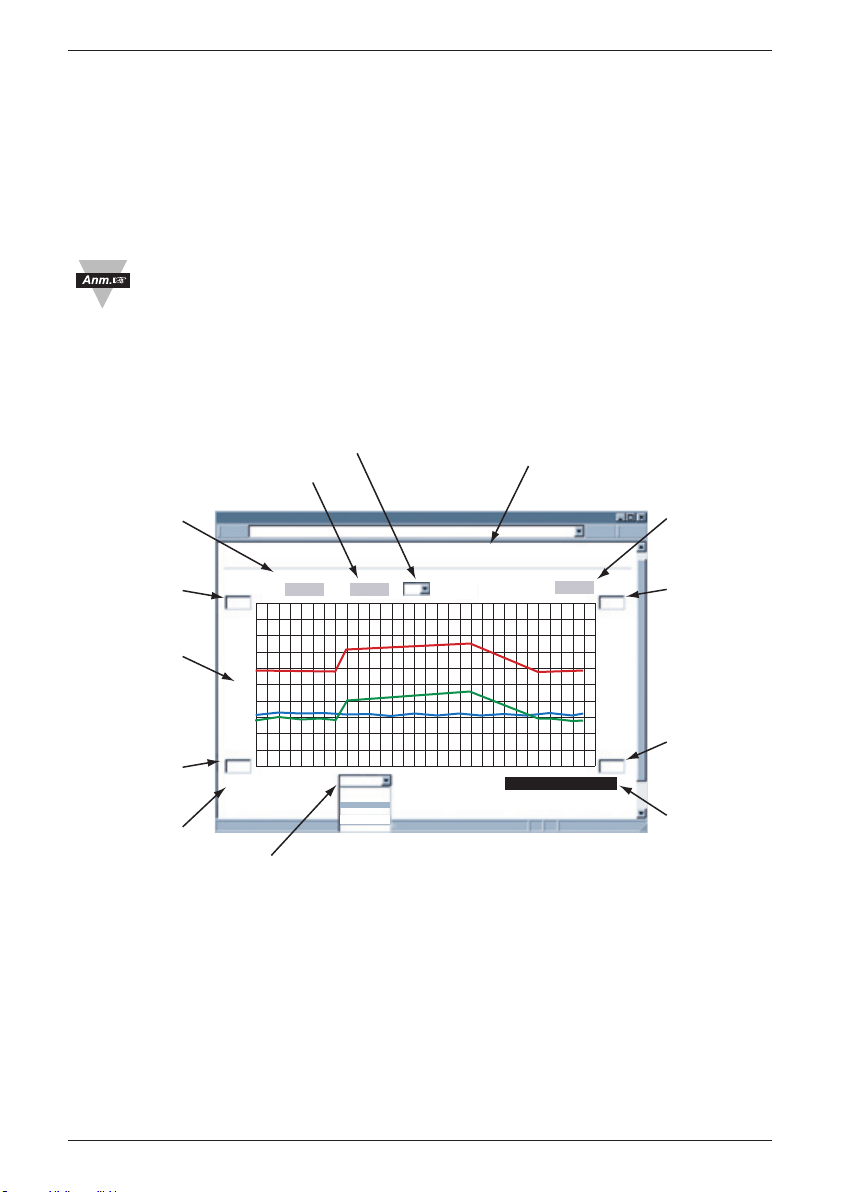

Abbildung 4.9 Diagramm......................................................................................26

Abbildung 4.10 Konfiguration ..............................................................................27

Abbildung 4.11 Sensorparameter.........................................................................30

Abbildung 4.12 Remote-Endezeichen..................................................................31

Abbildung 4.13 Access Control – Zugangssteuerung..........................................33

Abbildung 4.14 ARP-Befehle und Antworten .......................................................39

Abbildung 4.15 Kommunikation zwischen Gerät und PC.....................................40

Abbildung 4.16 Kommunikation zwischen zwei Geräten......................................40

Abbildung 4.17 Konfigurationsseite des lokalen iServers ...................................42

Abbildung 4.18 Konfigurationsseite des externen iServers .................................43

Abbildung 4.19 iLOG-Software zur Datenaufzeichnung.......................................44

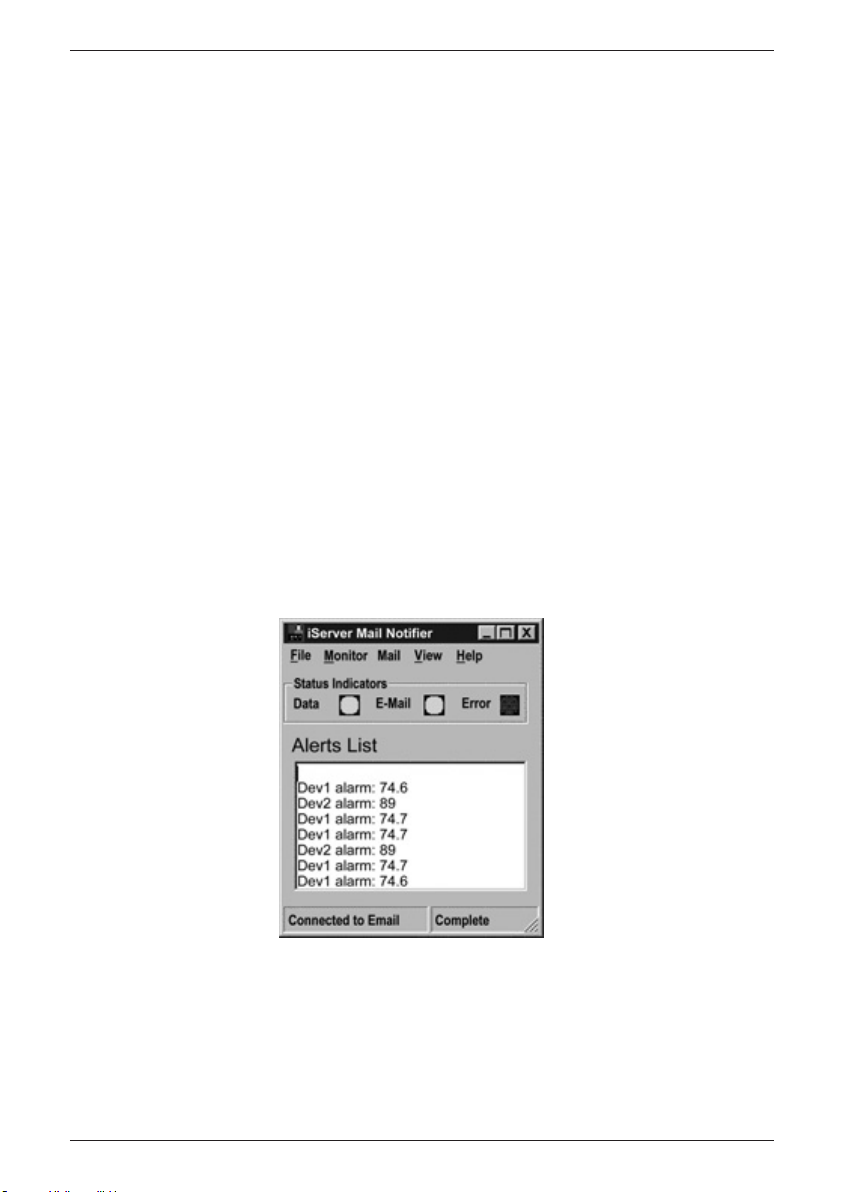

Abbildung 4.20 iServer Mail Notifier - Hauptfenster.............................................45

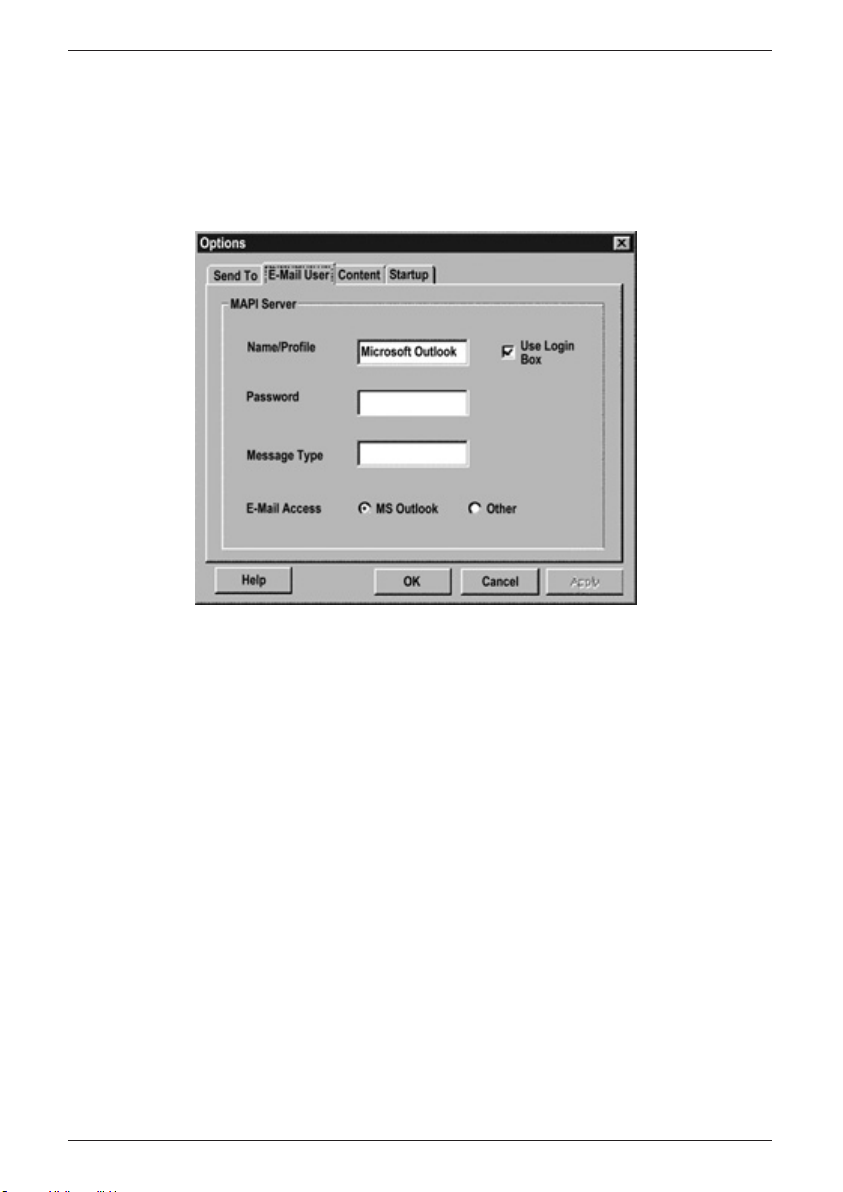

Abbildung 4.21 Profileinrichtung des Mail Notifiers für den iServer.....................46

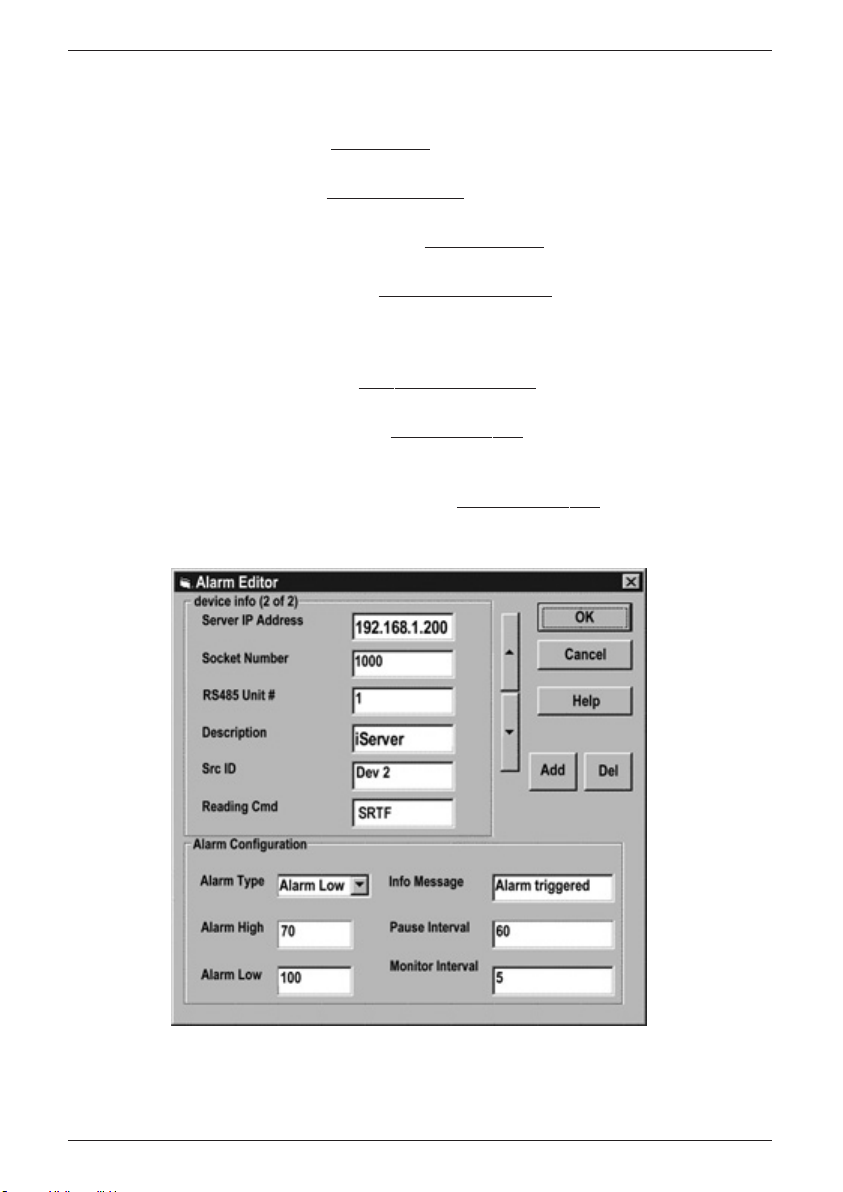

Abbildung 4.22 Geräteeinrichtung des Mail Notifiers für den iServer .................48

iTCX

iv GH260-M2324

Anmerkungen, Vorsichts- und Warnungs-Hinweise

Informationen, die durch die folgenden Zeichen gekennzeichnet sind,
sind besonders wichtig und müssen unbedingt beachtet werden:

• ANMERKUNG

• WARNUNG oder VORSICHT

• WICHTIG

• TIPP

Anmerkung: So gekennzeichnete Abschnitte enthalten
Anmerkungen, die Ihnen die korrekte Einstellung Ihres
Instruments erleichtern.

Vorsicht oder Warnung: Diese Kennzeichnung weist Sie
auf die Gefahr eines elektrischen Schlages hin.

Vorsicht,Warnung oder Wichtig: Weist Sie auf Punkte
hin, die sich auf die Funktionalität des Instruments
auswirken können. Bitte lesen Sie in der
Produktdokumentation nach.

TIPP: Unter diesem Stichwort finden Sie praktische Tipps.

Merkmale

• Grafikausgabe

• Zwei Thermoelementkanäle

• Integrierter Webserver

• Zehn gängige Thermoelement-Typen

• Hohe Genauigkeit

• Kennwortschutz

• Alarme und E-Mails

• Datenlogger-Funktion

• Keine spezielle Software erforderlich

iTCX

5GH260-M2324

Teil 1

EINFÜHRUNG

1.1 Sicherheit und Hinweise zum EMV-Schutz

S. Abschnitt zur CE-Zulassung.

Hinweise zum EMV-Schutz

• Um einen effektiven EMV-Schutz sicherzustellen, sollten immer

abgeschirmte Kabel verwendet werden.

• Führen Sie Signal- und Netzkabel nie in der gleichen Durchführung oder

dem gleichen Kabelkanal.

• Verwenden Sie für Signalleitungen immer verdrillte Leiterpaare.

• Sollten weiterhin Probleme im Bereich EMV auftreten, installieren Sie über

den Signalleitungen nahe am Instrument Ferritperlen.

Beachten Sie alle Anweisungen und Warnungen, anderenfalls können
Verletzungen drohen!

1.2 Bevor Sie beginnen
Prüfung der Lieferung: Entnehmen Sie die Packliste und kontrollieren Sie,

dass alle aufgeführten Teile vorhanden sind. Kontrollieren Sie
Versandverpackung und Inhalt nach Erhalt auf erkennbare Beschädigungen
oder eventuelle Hinweise auf unsachgemäße Behandlung während des
Transportes. Melden Sie Schäden sofort dem Spediteur. Bitte beachten Sie,
dass Schadensmeldungen nur bearbeitet werden können, wenn die gesamte
Originalverpackung verfügbar ist. Bewahren Sie diese sowie Verpackungs­und Füllmaterial nach dem Auspacken auch für einen eventuellen späteren
Versand auf.

Anleitungen und Software: Außer auf der beiliegenden CD-ROM finden Sie
die jeweils aktuellste Version der Bedienungsanleitung sowie kostenlose
Software und den iServer Mail Notifier unter www.omega.de.

iTCX

6 GH260-M2324

undendienst: Falls Sie Unterstützung benötigen oder Fragen haben,

K

wenden Sie sich bitte an OMEGAs Kundendienst.

1.3 Beschreibung
Anzeige der Temperatur von Thermoelementen im Webbrowser Der

OMEGA®iTCX Temperaturtransmitter misst, überwacht und speichert ein oder
zwei Thermoelement-Kanäle über ein lokales Ethernet-Netzwerk oder das
Internet. Dabei ist außer einem normalen Webbrowser keine spezielle
Software erforderlich. Der iTCX ist mit einem integrierten Webserver
ausgestattet, dem iServer, der Webseiten mit einer Echtzeit-Darstellung der
Messwerte oder Temperaturkurven ausgibt und die Messwerte in
Standardformaten für die Weiterverarbeitung in Tabellenkalkulations- oder
Datenerfassungsprogrammen (z. B. Excel) ausgibt.

Konfigurierbare Grafiken Messwertgrafiken werden per JAVA™-Applet
generiert und können jederzeit skaliert werden. So kann die Grafik zum
Beispiel auf eine Stunde, einen Tag, eine Woche, einen Monat oder auch ein
Jahr skaliert werden. Die Temperatur kann über die gesamte Spanne oder
über einen engeren Bereich, zum Beispiel 20 bis 30°C aufgetragen werden.
Die Grafik kann die Temperatur eines oder beider Thermoelemente sowie die
Temperaturdifferenz darstellen.

An den iTCX können die Thermoelement-Typen J, K, T, E, R, S, B, C, N und L
angeschlossen werden, um Temperaturen bis zu 1.820°C zu messen. Je nach
Einstellung gibt das Gerät die Absolutwerte der beiden Messstellen oder die
Differenz zwischen beiden Messstellen aus.

Mehrfach ausgezeichnete Technologie Der iServer ist einfach zu
installieren und einzusetzen. Dank seiner mehrfach ausgezeichneten
Technologie wird außer einem normalen Webbrowser keine weitere Software
benötigt. Der iTCX wird über einen RJ45-Stecker an das lokale Netzwerk oder
das Internet angeschlossen und sendet seine Daten als Standard-TCP/IP­Pakete. Die Konfiguration erfolgt ebenfalls einfach über einen Browser. Bei
Bedarf kann ein Kennwortschutz aktiviert werden. Der Aufruf aus dem lokalen
Netzwerk oder über das Internet erfolgt wie bei allen Internetseiten: der
Anwender gibt im Browser eine IP-Adresse oder einen einfach zu merkenden
Namen ein (wie „Papierlager 5“ oder „Serverraum Hamburg“), und der iServer
gibt eine Internetseite mit den aktuellen Messwerten aus.

Alarme und E-Mails Der iServer kann E-Mails oder Meldungstexte mit dem
Status oder einer Alarmmeldung über das Internet an einzelne Teilnehmer
oder an eine Empfängergruppe senden.

Das folgende Beispiel zeigt die Einbindung eines iTCX in das Netzwerk:
Für die Anzeige und grafische Darstellung der Temperatur von zwei

Thermoelementen wird ein Webbrowser eingesetzt. Über den Browser lassen
sich auch Parameter wie IP-Adresse, Kennworte und andere
Konfigurationsparameter des Gerätes einrichten. Die über LAN oder Internet
gesendeten Daten können zum Beispiel auf einer iLD-Großanzeige angezeigt
werden.

iTCX

7GH260-M2324

Das folgende Beispiel zeigt die Verbindung eines iTCX und einer iLD­Großanzeige über das Netzwerk:

Abbildung 1.1 iTCX sendet Temperaturmesswerte an eine iLD-

Großanzeige

iTCX

8 GH260-M2324

COMPUTER

(mit spezielle

angepassten Applets)

COMPUTER

(normaler Webbrowser)

COMPUTER

(Terminal-Server)

iTCX-D
iServer

iLD Großanzeige

Temperatur 1

iTCX-W
iServer

Temperatur 2

Differenz

Server

Teil 2 Hardware

2.1 Installation

2.1.1 Wandmontage des iServers

Halten Sie das Gerät an die gewünschte Position. Zeichnen Sie die
Bohrungen an und bohren Sie die Löcher wie erforderlich.

Zur Befestigung des Gerätes auf einem ebenen Untergrund können die
Gummifüße bei Bedarf abgenommen werden.

Das Gehäuse sollte geerdet werden, zum Beispiel durch ein
Erdungskabel mit Lötöse und Unterlegscheibe zwischen Montagelasche
und Befestigungsschraube.

Abbildung 2.1 Wandmontage des iServers

iTCX

9GH260-M2324

90,2 [3,55]

77,5 [3,05]

DIAGNOSTICS

ø3.6 [0,14]

6,4 [0,25]

6,4 [0,25]

mm [Zoll]

ø7,7 [0,30]

THERMOCOUPLE

1 2

61,6 [2,42]

112,0 [4,41]

20,8 [0,82]

2.1.2 Montage des DIN-Schienen-Modells

Installation auf der DIN-Schiene:
a) Gerät kippen und wie gezeigt auf DIN-Schiene aufsetzen.
b) Gerät auf DIN-Schiene drücken und einrasten.

Abbildung 2.2 Montage des iServers auf DIN-Schiene

2.1.3 Abnehmen von der DIN-Schiene

a) Mit Schraubendreher unter der Raste nach unten drücken.
b) Gerät löst sich von der Schiene.

Abbildung 2.3 Abnehmen von der DIN-Schiene

1. Kippen und auf
Schiene aufstecken

35-mm-Schiene

2. Zum Einrasten drücken

iTCX

10 GH260-M2324

1. Mit Schraubendreher unter der Raste
nach unten drücken.

2. Gerät löst sich von der Schiene.

35-mm-Schiene

2.2 DIP-Schalter

2.2.1 Funktion der DIP-Schalter

Beim Versand des iServer befinden sich alle DIP-Schalter in der OFF­Position.

1) nicht verwendet

2) Werksteinstellungen wiederherstellen

3) DHCP aktivieren/deaktivieren

4) nicht verwendet

Um die Werkseinstellung wiederherzustellen, setzen Sie den DIP­Schalter 2 auf „ON“. Schalten Sie die Versorgungsspannung des
iServer ein und warten Sie 10 Sekunden, bis der iServers vollständig
hochgefahren ist. Stellen Sie den DIP-Schalter 2 wieder auf „OFF“.
Dabei ist es unerheblich, ob der iServer ein- oder ausgeschaltet ist.
Der Schalter muss auf Aus stehen, damit der iServer nicht bei jedem
Einschalten auf die Werkseinstellung zurückgesetzt wird.

Außer durch DIP-Schalter 3 kann DHCP auch dadurch aktiviert
werden, dass Sie die IP-Adresse des iServers auf 0.0.0.0 einstellen.
Mit einer IP-Adresse von 0.0.0.0 fordert der iServer IP-Adresse,
Gateway-Adresse und Subnet-Maske vom DHCP-Server über das
Netzwerk an.

Abbildung 2.4b DIP-Schalter

DIN-Schienen-iServer

Abbildung 2.4a DIP-Schalter iServer-

Wandmontagemodell

iTCX

11GH260-M2324

SW1

ON

OFF

1

2

3

4

ON

4
3
2
1

OFF

SW1

SW1

ON

1

2

OFF

3

4

SW1

4
3
2
1

OFF

ON

2.3 Komponenten des iTCX

Abbildung 2.5 Komponenten des iTCX

iTCX

12 GH260-M2324

SENSOR Thermoelementeingang (für 2 Thermoelemente)
ETHERNET RJ45-Schnittstelle für 10BASE-T-Anschluss
RESET Taste: Zum Zurücksetzen des iServers.
ACTIVITY LED rot, blinkend: Zeigt Netzwerkaktivitäten an (Empfang/Senden von Paketen).
NET LINK LED grün, leuchtet: Leuchtet, wenn das Gerät an das Netzwerk angeschlossen

ist.

DIAG LED (gelb und grün)

Diagnose: Leuchtet beim Hochfahren für 2 Sekunden und verlischt dann.
DHCP: Wenn DHCP aktiviert ist, blinkt sie zunächst und leuchtet dann.

POWER LED grün, leuchtet: Zeigt an, dass die Versorgungsspannnung anliegt

(nur W-Version).

DC-Anschluss:
+ Der Pluspol liegt auf dem Innenleiter der Netzteilbuchse (Mittelkontakt am Gerät,

nur W-Version).

– Der Minuspol liegt auf dem Außenleiter der Netzteilbuchse (Außenkontakt am

Gerät, nur W-Version).

Tabelle 2.1 Komponenten des iTCX

RJ45-Buchse

Reset-Taster

LEDs

Kanal 2
Kanal 1

RJ45-Buchse

Reset-Taster
LEDs

Montagelaschen

Betriebsanzeige

Ver sorgungsspannung

Ver sorgungs-
spannung

2.4 Netzwerkschnittstellen

2.4.1 Anschlussbelegung der RJ45-Schnittstelle

Der Anschluss an das Netzwerk erfolgt über den RJ45-Anschluss am iServer.
Die Übertragung erfolgt im 10-Mbps-Ethernet über zwei Leiterpaare. Für den
Empfang und das Senden von Daten wird jeweils ein separates Leiterpaar
verwendet. Damit werden also vier der acht Kontakte des RJ45-Steckers
verwendet.

Abbildung 2.6 RJ45-Anschlussbelegung

2.4.2 Gekreuztes Netzwerkkabel

Wenn der iServer direkt an einen Computer angeschlossen wird (nicht an
einen Switch, Hub, o.ä.), müssen die Sende- und Empfangsleitungen gekreuzt
werden. Die Anschlussbelegung des gekreuzten Netzwerkkabels ist in der
folgenden Abbildung gezeigt.

Abbildung 2.7 Anschlussbelegung des gekreuzten Netzwerkkabels

Wenn Sie den iServer an einen Hub oder Switch anschließen,
verwenden Sie ein normales Kabel. Die Leitungen sind bereits im Hub
gekreuzt.

Pin Name Beschreibung

1 +Tx + Sendedaten
2 -Tx - Sendedaten
3 +Rx + Empfangsdaten
4 N/C unbelegt
5 N/C unbelegt
6 -Rx - Empfangsdaten
7 N/C unbelegt
8 N/C unbelegt

iTCX

13GH260-M2324

Teil 3

Netzwerkkonfiguration

3.1 Netzwerkprotokolle

Der iServer nutzt die Standard-TCP/IP-Protokolle zum Datenaustausch im
Netzwerk.
Außerdem unterstützt das Gerät die Protokolle ARP, HTTP (Webserver),
DHCP, DNS und Telnet.

3.2 MAC-Adresse

Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine
eindeutige Hardwarenummer eines Computers oder anderer
Netzwerkteilnehmer.Wenn Sie mit Ihrem Computer auf das Netzwerk
zugreifen, wird die MAC-Adresse Ihres Computers der IP-Adresse
zugeordnet. Beim iServer befindet sich die MAC-Adresse auf dem Aufkleber
auf dem Gerät. Sie ist als 6-stellige Hexadezimalzahl XX:XX:XX:XX:XX:XX
angegeben.

Beispiel: 0A:0C:3D:0B:0A:0B

Ziehen Sie den kleinen Aufkleber mit der Standard-IP-Adresse ab.
Darunter befindet sich ein Feld, in das Sie die zugewiesene IP­Adresse eintragen können. S. Abbildung 3.1.

Abbildung 3.1 Typenschild

Aufkleber mit
MAC-Adresse in
Hex-Darstellung

Aufkleber mit
Standard-IP-Adresse
entfernen und eigene
IP-Adresse eintragen

iServer-

Versionsnr.

Aufkleber mit
MAC-Adresse in
Hex-Darstellung

iServer-

Versionsnr.

Aufkleber mit
Standard-IP-Adresse
entfernen und eigene
IP-Adresse eintragen

iTCX

14 GH260-M2324

3.3 DHCP

DHCP (dynamisches Hostkonfigurations-Protokoll, Dynamic Host
Configuration Protocol) ermöglicht es Teilnehmern wie Computern oder
anderen Geräten, ihre IP-Konfiguration von einem Server zu beziehen (dem
DHCP-Server). Wenn DHCP bei Ihrem iServer aktiviert ist, nimmt er Kontakt
mit dem DHCP-Server auf, sobald er an das Netzwerk angeschlossen ist.
Daraufhin weist der DHCP-Server dem iServer eine IP-Adresse, die Gateway­Adresse und die Subnet-Maske zu. Bitte beachten Sie, dass der DHCP­Server entsprechend konfiguriert sein muss, damit er diese Zuweisungen
vornimmt.
Wenn eine statische (fest eingestellte) IP-Adresse gewünscht ist, muss DHCP
deaktiviert werden. Bei Lieferung des iServers ist DHCP deaktiviert
(Werkseinstellung). Um DHCP zu aktivieren, stellen Sie DIP-Schalter 3 auf

ON (s. Abbildung 3.2).

Abbildung 3.2 DIP-Schalter an der Unterseite des iServers

DHCP kann auch durch Einstellen der IP-Adresse 0.0.0.0 am iServer
aktiviert werden.

3.4 DNS

DNS, das „Domain Name System“, ermöglicht eine Erkennung von
Netzwerkteilnehmern anhand eines (alphanumerischen) Namens anstelle der
IP-Adresse. Damit können Sie zum Beispiel im Browser anstelle der IP­Adresse

http://192.168.1.200

den Namen

http://eis03ec

oder eine beliebige
andere acht Zeichen lange Bezeichnung verwenden, die Sie zuvor im iServer
auf der Homepage des iServers unter „Host Name“ eingegeben haben. In der
Grundeinstellung ist in jedem iServer eis gefolgt von den letzten vier Zeichen
der MAC-Adresse dieses iServers abgespeichert.

1. Stimmen Sie sich unbedingt mit Ihrem Netzwerkadminstrator ab,
bevor Sie DHCP am iServer aktivieren.

2. In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0
eingestellt.

3. In Novell-Netzwerken oder unter Windows 2000, wo DCHP eine
Erweiterung des DNS ist, kann diese Funktion sehr hilfreich sein,
da sie die Verwendung von IP-Adressen erübrigt.

DIP-Schalter 3 ist in der
Stellung ON gezeigt.

iTCX

15GH260-M2324

ON

OFF

4
3
2
1

3.5 IP-Adresse

In einem TCP/IP-basierten Netzwerk muss jeder aktive Teilnehmer eine
eindeutige IP-Adresse besitzen. Diese IP-Adresse wird verwendet, um eine
Verbindung zum iTCX aufzubauen. Jeder Computer, der das TCP/IP-Protokoll
nutzt, muss eine 32 Bit lange IP-Adresse besitzen. Sie ist in zwei Teile
gegliedert, die Netzwerk-ID und die Geräte-ID. Alle Computer in einem
gegebenen Netzwerk besitzen die gleiche Netzwerk-ID. Gleichzeitig haben sie
eine unterschiedliche Geräte-ID. Weitere Informationen zur IP-Adresse finden
Sie in Anhang B.

3.5.1 Grundeinstellung der IP-Adresse

In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt.Wenn
Sie über einen Webbrowser oder Telnet auf den iServer zugreifen möchten
und die IP-Adresse noch die Grundeinstellung hat, muss der PC, von dem
aus Sie auf den iServer zugreifen möchten, im gleichen Netzwerk liegen wie
der iServer. Das bedeutet, dass der Computer eine IP-Adresse von

192.168.1.x besitzen muss. (x ist eine beliebige Zahl von 1 bis 254.)

Bitte denken Sie daran, dass PC und iServer unterschiedliche

IP-

Adressen besitzen müssen.

Außerdem muss die Subnet-Maske auf 255.255.255.0 eingestellt sein. Auf
diese Weise ist ein einfacher Zugriff auf den iServer über das Netzwerk
möglich, um die Konfiguration wie erforderlich zu ändern. Falls die
werkseingestellte IP-Adresse 192.168.1.200 bereits in Ihrem Netzwerk
verwendet wird, schließen Sie den iServer mit einem gekreuzten Kabel an
Ihren Computer an und ändern Sie die IP-Adresse und andere Einstellungen
des iServers.

iTCX

16 GH260-M2324

3.6 Portnummer

Alle TCP-Verbindungen sind durch die IP-Adresse und eine Portnummer
definiert. Eine Portnummer ist eine interne Adresse, die über das TCP/IP­Protokoll die Schnittstelle zwischen der Anwendung auf dem Computer und
dem Netzwerk bildet.

Der iServer verwendet drei Standard-Portnummern:

1. Port 1000 in Verbindung mit dem HTTPGET-Programm (s. Abschnitt

4.5).

2. Port 2000 für den Zugriff auf den Fühler, der an die serielle Schnittstelle
des iServers angeschlossen ist und ASCII-Daten sendet.

3. Port 2002 für den Zugriff auf den iServer selbst, um diesen extern aus­und wieder einzuschalten. Dies kann zum Beispiel über die Telnet­Anwendung von Windows erfolgen.

Der iServer kann auch über die Homepage des iServers aus- und wieder
eingeschaltet werden (s. Abschnitt 4.2).

Telnet steht für Telecommunications Network und ist ein Protokoll, das eine
Verbindung zwischen einem Terminal (oder einem Client) und einem
Computer (oder einem Server) an einem beliebigen Standort in einem
Netzwerk erlaubt.

Beispiel: C:\>Telnet 192.168.1.200 2002

Sie erhalten dann die folgende Anzeige.

Abbildung 3.3 Telnet-Login am iServer

Sie können die Telnet-Verbindung z. B. mit Tera Term Pro herstellen. (Das
Programm kann von http://hp.vector.co.jp/authors/VA002416/teraterm.html
heruntergeladen werden.) Es unterstützt die VT100-Emulation, Telnet­Verbindungen und serielle Schnittstellen.

iTCX

17GH260-M2324

C:\

„reset“ eingeben, um den

Server neu zu starten

Das Standard-

Admin.- Kennwort

Telnet 192.168.1.200

Firmware Version x.xx
Admin. Password:00000000

Admin. Login Successful
reset

The unit will reset in 5 seconds
_

Teil 4

Betrieb

Wenn DHCP- und DNS-Server verwendet werden, ist der Anschluss sehr
einfach, da Sie sich nicht um IP-Adresse, MAC-Adresse und potentielle
Netzwerkkonflikte kümmern müssen – alle diese Aufgaben werden vom
DHCP- und DNS-Server abgewickelt. Sie müssen lediglich DHCP am iServer
aktivieren (s. Abschnitt 2.2), iServer und Hub mit einem ungekreuzten
Netzwerkkabel verbinden und den iServer mit Spannung versorgen.

Falls Sie DHCP nicht verwenden möchten, können Sie Ihren PC auf eine IP­Adresse im Adressbereich des iServers einrichten (192.168.1.x in der
Grundeinstellung des iServers 192.168.1.200) und den iServer mit einem
gekreuzten Netzwerkkabel direkt an einen PC anschließen. Nach erfolgter
Konfiguration des iServers können Sie den PC wieder auf seine ursprüngliche
IP-Adresse zurücksetzen.

Geben Sie in der MS-DOS-Eingabeaufforderung ping 192.168.1.200 ein und
drücken Sie Enter. Wenn DHCP- und DNS-Server verwendet werden, geben
Sie den Befehl ping eisxxxx ein. Dabei steht xxxx für die letzten vier Zeichen
der MAC-Adresse, die auf der Geräterückseite angegeben ist. Die Antwort
sollte ähnlich wie in Abbildung 4.1 gezeigt aussehen.

4.0 Testen der Verbindung

Abbildung 4.1 Anpingen des iServers in der MS-DOS-

Eingabeaufforderung

Damit ist sichergestellt, dass die Verbindung funktioniert und dass der
normale Betrieb oder die Konfiguration mit Telnet oder einem Webbrowser
erfolgen kann.

C:\>ping eis03ec
Pinging eis03ec with 32 bytes of data:

Reply from eis03ec: bytes=32 time=15ms TTL=60
Reply from eis03ec: bytes=32 time=8ms TTL=60
Reply from eis03ec: bytes=32 time=8ms TTL=60
Reply from eis03ec: bytes=32 time=8ms TTL=60

Pinging statistics for eis03ec:

Packets: Sent=4, Received=4, Lost=0 (0% loss)

Approximate round trip times in milli-seconds:

Minimum=8ms, Maximum=15ms, Average=9ms

iTCX

18 GH260-M2324

Je nach Netzwerkkonfiguratio

n und persönlichen Vorlieben kann der iServer
auf verschiedene Weise eingesetzt und konfiguriert werden. Die Konfiguration
kann über einen Webbrowser wie Netscape oder Internet Explorer oder
OMEGAs iCONNECT-Konfigurationssoftware erfolgen.

4.1 iCONNECT-Software

Sie können die IP-Adresse des iServers auch über die iCONNECT-Software
einstellen.

a) Laden Sie die iCONNECT-Software von der in dieser Anleitung

angegebenen Website herunter.

b) Installieren Sie die iCONNECT-Software auf einem PC im Netzwerk.

Diese Software ist kompatibel mit Windows 95, 98, NT, 2000 und XP.

c) Verwenden Sie iCONNECT, um dem iServer eine IP-Adresse

zuzuweisen und auf dessen Webseiten zur Konfiguration zuzugreifen. Sie
können die Webseiten des iServers auch in einem beliebigen
Webbrowser aufrufen. Setzen Sie sich mit Ihrer IT-Abteilung in
Verbindung, um eine geeignete IP-Adresse zu erhalten.

Abbildung 4.2 Zuweisen einer IP-Adresse mit iCONNECT

d) So rufen Sie die Konfiguration des iServers auf:

Klicken Sie auf die Schaltfläche „View Webpage“, um die Homepage des
iServers aufzurufen. Weitere Informationen zu dieser Homepage finden
Sie in Abschnitt 4.3.

Abbildung 4.3 Aufrufen des iServers zur Konfiguration

IP-Adresse in diesem Feld
eintragen.

Tragen Sie die MAC-Adresse,
die auf dem Aufkleber unten
am iServer angegeben ist, in
diesem Feld ein.

Klicken Sie hier, um die obige
IP-Adresse an den iServer zu
senden.

Klicken Sie hier zum Zugriff auf
die Webseiten, nachdem Sie
dem iServer die IP-Adresse
zugewiesen haben.

iTCX

19GH260-M2324

4.2 Einstellung einer neuen IP-Adresse über das Netzwerk

Außer mit der iCONNECT-Software können Sie die IP-Adresse des iServers
auch ändern, indem Sie die aktuelle IP-Adresse im Browser eintippen und in
der Zugangssteuerungsseite Access Control eine andere Adresse eingeben.

In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt.
Schließen Sie den iServer mit einem gekreuzten Kabel an einen PC an, der
auf eine IP-Adresse im gleichen Bereich konfiguriert ist, wie der iServer in
seiner Grundeinstellung (192.168.1.x).

Rufen Sie die MS-DOS-Eingabeaufforderung auf und prüfen Sie die
Verbindung mit dem Befehl ping 192.168.1.200. Wenn die Verbindung wie in
Abbildung 4.1 gezeigt einwandfrei funktioniert, starten Sie den Webbrowser
und geben Sie

http://192.168.1.200

ein, um zur Homepage des iServers zu

gelangen.

iTCX

20 GH260-M2324

Klicken Sie auf die Schaltfläche „Access Control“ für die Zugangssteuerung.
Daraufhin erscheint eine Kennwortabfrage. Das Kennwort für das erste,
allgemeine Login lautet 12345678, das Admin-Kennwort lautet 00000000.
Nach diesen Eingaben erscheint die Zugangssteuerungs-Seite. Geben Sie
dort im Feld „IP Address“ die gewünschte neue IP-Adresse ein und klicken
Sie auf „Save“.

Weitere Informationen über die Zugangssteuerung entnehmen Sie bitte dem

Abschnitt 4.3.5.

Abbildung 4.4 Access Control – Zugangssteuerung

Damit die neue IP-Adresse wirksam wird, schalten Sie die
Spannungsversorgung aus und ein. Klicken Sie auf „Power Recycle”, um den
iServer aus- und wieder einzuschalten. Alternativ können Sie auch die
RESET-Taste am iServer betätigen.

Anschließend können Sie den iServer mit einem ungekreuzten Kabel an
einen Hub anschließen, mit Spannung versorgen und mit dem Ping-Befehl
prüfen, dass die Verbindung hergestellt werden kann.

ACCESS CONTROL

Login Password:

Admin Password:

Host Name:

MAC Address: 0A:0B:0C:0D:0E:0F

IP Address:

Gateway Address:

Subnet Mask:

Main Menu

Access Control

Save Reset

0.0.0.0

00000000

12345678

255.255.255.0

192.168.1.200

eis0e0f

http://192.168.1.200

Power Recycle

iTCX

21GH260-M2324

4.3 Einrichtung und Bedienung über einen Webbrowser

• Starten Sie den Webbrowser.

• Wenn DHCP und DNS aktiviert sind, geben Sie im Browser

http://eisxxxx

ein, wobei xxxx für die letzten vier Zeichen der MAC-Adresse steht.Wenn
Sie eine statische IP-Adresse verwenden, geben Sie

http://x.x.x.x

ein,

wobei

x.x.x.x

die IP-Adresse des iServers ist.

• Im Browser erscheint nun die in Abbildung 4.5 gezeigte Homepage.

Abbildung 4.5 Homepage des iServers

Bei einigen Menüs auf der Homepage wird ein Kennwort abgefragt,
bevor die gewünschte Seite angezeigt wird. Abbildung 4.6 zeigt ein
Beispiel.

Abbildung 4.6 Login- und Administrator-Kennworte

Es gibt zwei verschiedene Zugangsebenen:

1. Das Admin-K

ennwort (Administrator-Kennwort) erlaubt einen
uneingeschränkten Zugriff auf alle Parameter des iServers, der nur
einzelnen Benutzern vorbehalten bleiben sollte.

In der Grundeinstellung lautet das Kennwort 00000000. Das Kennwort kann
aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet
zwischen Groß- und Kleinbuchstaben.

2. Das Login-Kennwort (Bediener-Kennwort) erlaubt dem Benutzer einen
Zugriff auf alle Parameter des iServers, außer auf die Parameter, die durch
die Zugangssteuerung mit dem Administrator-Kennwort gesichert sind. Für
die Funktion „Read Sensor“ (Messwertanzeige) ist kein Kennwort
erforderlich.

In der Grundeinstellung lautet das Kennwort 12345678. Das Kennwort kann
aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet
zwischen Groß- und Kleinbuchstaben.

iTCX

22 GH260-M2324

iServer Home Page

http://192.168.1.200

iSERVER HOME PAGE

Read Sensor

Access Control

Firmware Version x.x

Chart

Configuration

LOGIN

http://192.168.1.200 http://192.168.1.200

LOGIN

ADMINISTRATOR

ADMINISTRATOR

4.3.1 Messwertanzeige

• Klicken Sie auf „Read Sensor“. Nach einigen Sekunden erscheint die

folgende Seite (Abbildung 4.7) mit den Grundeinstellungen von 100,00.
Anschließend werden die tatsächlichen Messwerte beider Temperaturfühler
und die Differenz angezeigt.Wenn kein Thermoelement an den iTCX
angeschlossen ist, wird auf den Seiten „Read Sensor“ (Messwertanzeige)
und „Chart“ (Diagramm) die Meldung „OPEN“ angezeigt, für die Differenz
„Differentiell“ wird „N/A“ angezeigt.

• Temperatur- und Differenzwerte werden automatisch aktualisiert.

• Klicken Sie auf „Main Menu“, um zur Homepage zurückzukehren.
Wenn nach dem Aufruf der Seite „Read Sensor“ eine leere Seite
ohne die Meldung „java application running“ oder das Java-Logo
angezeigt wird, prüfen Sie bitte, ob die Java-Runtime-Umgebung
(JRE) installiert und korrekt eingerichtet ist, wie in der folgenden
Anleitung beschrieben. Falls Sie die Java-Runtime-Umgebung noch
nicht installiert haben, laden Sie diese aus dem Internet herunter oder
wenden Sie sich an den Kundendienst.

Abbildung 4.7 Read Sensor – Messwertanzeige

4.3.1.1 Einrichtung der Java 1.4-Runtime-Umgebung

1. Rufen Sie die Systemsteuerung auf. Öffnen Sie das Java-Plug-in.

2. Wählen Sie die Registerkarte „Cache“.
Deaktivieren Sie das Kontrollkästchen „Cache aktivieren“.

3. Wählen Sie die Registerkarte „Proxies“. Aktivieren oder

deaktivieren Sie je nach Netzwerkzugang Ihres PCs die Option
„Browser-Proxyeinstellungen verwenden“. Bitte beachten Sie die
Hinweise zur Browser-Proxyauswahl weiter unten. (Allgemein gilt,
dass für den Zugriff auf iServer in Ihrem lokalen Netzwerk meist
kein Proxyserver verwendet wird, für Zugriffe aus
Firmennetzwerken über das Internet ist dagegen häufig ein
Proxyserver erforderlich.)

4. Aktualisieren Sie die Seite im Browser oder rufen Sie diese erneut
auf.

iTCX

23GH260-M2324

Engineering

Engineering

Temperature 1

Temperature 2

Differential

59.74

31.61

28.13

4.3.1.2 Einrichtung der Java 1.5-Runtime-Umgebung (Java 5.0 RE)

1. Rufen Sie die Systemsteuerung auf. Öffnen Sie das Java-Plug-in.

2. Klicken Sie auf der Registerkarte „Allgemein“ unten in der Gruppe

„Temporäre Internet-Dateien“ auf „Einstellungen“.

3. Klicken Sie auf „Applets anzeigen“.

Deaktivieren Sie das Kontrollkästchen „Cache aktivieren“. Schließen
Sie das Dialogfeld, um wieder zur Registerkarte „Allgemein“
zurückzukehren.

4. Klicken Sie auf der Registerkarte „Allgemein“ auf

„Netzwerkeinstellungen“.
Wählen Sie je nach Netzwerkzugang Ihres PCs die Option

„Browsereinstellungen verwenden“ oder „Direktverbindung“. Bitte
beachten Sie die Hinweise zur Browser-Proxyauswahl weiter unten.
(Allgemein gilt, dass für den Zugriff auf iServer in Ihrem lokalen
Netzwerk meist die Direktverbindung verwendet wird, für Zugriffe aus
Firmennetzwerken über das Internet ist dagegen häufig
„Browsereinstellungen verwenden“ erforderlich.)

5. Aktualisieren Sie die Seite im Browser oder rufen Sie diese erneut

auf.

4.3.1.3 Browser-Proxyauswahl
Zugriff auf Geräte mit integriertem iServer innerhalb eines (lokalen)

Netzwerks

• Wenn sich Computer und iServer in einem lokalen Netzwerk befinden, ist in

der Regel kein Proxyserver erforderlich.

• Sie sollten die Option „Browsereinstellungen verwenden“ auf der Proxy- oder

der Netzwerkeinstellungs-Registerkarte deaktivieren.

Zugriff auf Geräte mit iServer über das Internet

• In Firmen wird häufig ein Proxyserver für den Zugriff auf das Internet

verwendet. In diesem Fall ist die Grundeinstellung der Java-Runtime­Umgebung korrekt. In der Grundeinstellung ist die Option
„Browsereinstellungen verwenden“ aktiviert.

• Falls der Zugriff auf den Proxy mit dieser Grundeinstellung nicht funktioniert,

ist Ihr Webbrowser möglicherweise nicht korrekt eingerichtet.

Diagnose:

Wenn die Webseiten des iServers erscheinen, ist der HTTP-Proxy korrekt
eingerichtet und funktioniert.

Wenn die Daten nach dem Aufrufen der Seite zur Messwertanzeige (Read
Sensor) nicht aktualisiert werden, kann ein Problem mit dem Zugriff über den
Winsock-Proxy bestehen. In diesem Fall muss der Administrator Ihnen den zu
verwendenden Proxyserver und Port nennen. (Falls der Administrator nach dem
erforderlichen Port auf dem iServer fragt, ist dies der Port 2003.)

Geben Sie die Proxyadresse und den Port in den Netzwerkeinstellungen des Java
Plug-in-Bedienungsfeldes unter „Adresse“ und „Port“ ein. Alternativ können Sie
den Browser auf diese Werte setzen und wie oben beschrieben die Einstellung
„Browsereinstellung verwenden“ in den Netzwerkeinstellungen des Java Plug-in­Bedienungsfeldes wählen.

iTCX

24 GH260-M2324

Proxyeinrichtung

Wenn Sie mit dem Internet Explorer arbeiten, wird der Proxy über die
Systemsteuerung eingerichtet. Wählen Sie „Internetoptionen“ aus der
Systemsteuerung und klicken Sie auf die Registerkarte „Verbindungen“.
Klicken Sie unten in der Gruppe „LAN-Einstellungen“ auf „Einstellungen“.
Aktivieren Sie in der Gruppe „Proxyserver“ das Kontrollkästchen „Proxyserver
für LAN verwenden“ und geben Sie die Proxyadresse in die Felder „Adresse“
und „Port“ ein.

Abbildung 4.8 Proxyserver in Windows XP einrichten

Wenn Sie Firefox verwenden, wählen Sie aus dem Menü „Extras“ die Option
„Einstellungen“. Klicken Sie in der Registerkarte „Erweitert“ auf „Netzwerk“,
klicken Sie auf „Verbindungen“ und aktivieren Sie das Optionsfeld „Manuelle
Proxykonfiguration“. Geben Sie die Proxyadresse in den Feldern „HTTP­Proxy“ und „Port“ ein und aktivieren Sie das Kontrollkästchen „Für alle
Protokolle diesen Proxyserver verwenden.".

Zugriff auf Geräte mit iServer in einer Peer-to-Peer-Netzwerk/Direktverbindung
Durch den Direktanschluss des iServers an einen PC entsteht ein einfaches Peer-

to-Peer-Netzwerk. Dazu wird der Computer vom eigentlichen Netzwerk getrennt
und der iServer über einen Hub, Switch oder ein gekreuztes Ethernet-Kabel direkt
an den PC angeschlossen, wie dies bei der ersten Einrichtung des iServers oft
der Fall ist.
Häufig sind Browser und Java-Plugin auf dem PC auf einen Proxyserver
eingerichtet, über den der Zugang zum Internet erfolgt. In diesem Falle
deaktivieren Sie den Proxy im Java Plug-in-Bedienungsfeld und richten Sie das
Java-Plugin auf eine direkte Verbindung ein.
Deaktivieren Sie die Option „Browsereinstellungen verwenden“ sowie die
manuelle Proxykonfiguration, indem Sie die Option „Direktverbindung“ aktivieren.
Ändern Sie auch Ihren Browser auf eine Direktverbindung.

Java und das Java Coffee Cup-Logo sind Marken oder in den USA und anderen Ländern eingetragene Marken
der Sun Microsystems, Inc.

iTCX

25GH260-M2324

4.3.2 Diagramme

• Klicken Sie auf „Chart“. Daraufhin sollte die in Abbildung 4.9 gezeigte

Anzeige erscheinen. Ein Java™-Applet stellt die Temperaturen und die
Temperaturdifferenz in einer Grafik dar. Die Werte können über die gesamte
Spanne oder über einen engeren Bereich (zum Beispiel 20 bis 30°C)
aufgetragen werden. So kann die Grafik zum Beispiel auf eine Stunde,
einen Tag, eine Woche, einen Monat oder auch ein Jahr skaliert werden.

Wenn eine leere Seite ohne die Meldung „java application running“
oder das Java-Logo angezeigt wird, prüfen Sie bitte, ob die Java­Runtime-Umgebung (JRE) installiert und korrekt eingerichtet ist, wie
in Abschnitt 4.3.1.1 beschrieben. Falls Sie die Java-Runtime­Umgebung noch nicht installiert haben, laden Sie diese aus dem
Internet herunter oder wenden Sie sich an den Kundendienst.

Abbildung 4.9 Diagramm

iTCX

26 GH260-M2324

Tatsächliche

Temperatur

von Sensor 1

Frei

einstellbarer

Temperatur-

bereich

Sensor 1

Skalenteilung

abhängig vom

eingestellten

Temperatur-

bereich

Frei

einstellbarer

Temperatur-

bereich

Sensor 2

Startzeit

Wählbare Temperatureinheiten:

°C oder °F

Tatsächliche Temperatur

von Sensor 2

ENGINEERING

http://192.168.1.200

Temperature: T1

100

10.0/Div

0

Wed Jan 01 12:00:00 PDT 2006

59.7

Einstellbare Zeitbasis
1 Minute, 1 Stunde, 1 Tag,
1 Woche, 1 Monat oder 1 J

ENGINEERING

C

31.6

F

(1 Hour/Div)1 Day

Main Menu

T2

1 Minute
1 Hour
1 Day
1 Week
1 Month

1 Month

1 Year

ahr

Titel

Difference: T1 - T2

Tue Jan 18 11:00:00 PDT 2006

28.1

100

10.0/Div

0

Tatsächliche
Temperatur­differenz
zwischen

Sensor 1
und Sensor 2

Frei
einstellbarer
Temperatur-

bereich
Sensor 2

Frei
einstellbarer
Temperatur-

bereich
Sensor 2

Endzeit

4.3.3 Konfiguration

• Klicken Sie auf „Configuration“. Daraufhin sollte die folgende Seite
erscheinen.

Abbildung 4.10 Konfiguration

Die Konfigurationsseite enthält folgende einstellbare Parameter.

A) Sensornr

.: Klicken Sie auf die 1 oder 2, wenn Sie die entsprechenden

Sensorparameter ändern möchten. (Weitere Informationen finden Sie in

Abschnitt 4.3.4.)

Secured Applet - Geschütztes Applet: Wenn dieses Kontrollkästchen

aktiviert ist, muss für die Messwertanzeigen- und Diagrammseiten (Read
Sensor und Chart) ebenfalls das Login-Kennwort eingegeben werden.

Title: In diesem Feld kann ein Titel für die Seiten „Read Sensor“

(Messwertanzeige) und „Chart“ (Diagramm) eingegeben werden.

iTCX

27GH260-M2324

A

B

C

CONFIGURATION

http://192.168.1.200

CONFIGURATION

No. Sensor Name TC Type Display Units Sampling Rate Remote Format

1 Temperature 1 K F 15 TA000.0F

2 Temperature 2 K F 15 TB000.0F

Click on Sensor No. on left to modify Sensor Parameters.

Secured Applet

Title

Remote End

Char (HEX)

0D

0D

Offset

0.0

0.0

Terminal Server

TCP/UDP Server Type Forward CR

No. of Connections Port

020005disableCommandTCP

Remote Access (Tunneling)

Remote IP Address

0.0.0.0

Remote Port

Update

Main Menu

02000

Remote Access

disable

B) Terminal Server

TCP/UDP*: Der iServer unterstützt die Protokolle

TCP

und

UDP

. (Die
Grundeinstellung ist TCP). Wenn UDP gewählt wird, können Datagramme
an alle (Broadcast UDP) oder einzelne (Directed UDP) Teilnehmer
gesendet werden. In der Einstellung „Broadcast UDP“ sendet der iServer
Daten an alle Teilnehmer im Netzwerk. Stellen Sie für diese Funktion die
externe IP-Adresse auf 255.255.255.255 ein.

Broadcast-UDP bietet eine praktische Lösung, um Daten von einem
iServer an mehrere Teilnehmer zu senden. In der Einstellung „Directed
UDP“ sendet der iServer Daten an einen spezifizierten Teilnehmer. Geben
Sie dazu als externe IP-Adresse die IP-Adresse des gewünschten
Teilnehmers ein.

Ser

ver Type:

Continuous

Bei der kontinuierlichen Datenausgabe werden
die Temperatur- und Differenzwerte alle zwei Sekunden an das Ethernet
ausgegeben. Diese Ausgabe wird zum Beispiel zur Übertragung der Daten
an eine externe Anzeige oder an einen Logger verwendet.

Command

Bei der befehlsgesteuerten Datenausgabe muss der Wert

explizit abgefragt werden, damit der iServer Daten ausgibt.
Number of Connections – Anzahl der Verbindungen: Der

Eingabebereich beträgt

0 bis 5

. In der Einstellung 0 ist die Terminal­Serverfunktion deaktiviert. Dies bedeutet, dass über das Netzwerk keine
Verbindung zu den Fühlern hergestellt werden kann. In der Einstellung „1“
akzeptiert der iServer nur eine Netzwerkverbindung gleichzeitig. Ein
größerer Wert als 1 erlaubt eine entsprechende Anzahl gleichzeitiger
Verbindungen des iServers mit dem Netzwerk. (Die Grundeinstellung ist 5.)

Port: (Grundeinstellung: 2000) Dies ist die Standardeinstellung für den
TCP-Port, über den auf die Sensorwerte zugegriffen wird. Die Ports 1000
(für HTTPGET, s. Abschnitt 4.5), 2002, 2003 und 2004 sind für interne
Zwecke reserviert.

Der Terminal-Server ist ein Gerät, das Daten zwischen Ethernet­oder TCP/IP-Netzwerken und einem System mit serieller
Schnittstelle (RS232/RS485) austauscht. Bei diesem Gerät werden
die Sensordaten digital ausgelesen und können von einem
beliebigen Punkt im Netzwerk aus abgerufen werden, unabhängig
von einer RS232- oder RS485-Schnittstelle.

iTCX

28 GH260-M2324

Programme wie OMEGAs Mail Not

ifier, OPC-Server, iLOG oder
HTTPGET können die Werte per TCP abfragen und erhalten diese
über die Terminal-Serverfunktion.

C) Remote Access – Fernzugriff

Remote IP Address: Der iServer kann eine Verbindung mit einem

externen Gerät mit dieser IP-Adresse herstellen, z. B. zu einer iLD­Großanzeige mit integriertem iServer.

Remote Port: (Grundeinstellung: 2000) Dies ist die Portnummer für das
externe Gerät (z. B. eine iLD Großanzeige), an die die Daten gesendet
werden.

Remote Access:** Der Fernzugriff kann aktiviert und deaktiviert werden.
Wenn aktiviert, sendet der iServer seine Daten an einen bestimmten
Teilnehmer im gleichen Netzwerk. Die IP-Adresse „Remote IP Address“
und der Port „Remote Port“ des Teilnehmers müssen angegeben werden.

*TCP/UDP: Wenn UDP gewählt wird, sollte der Fernzugriff

(Remote Access) deaktiviert werden, und Remote IP und Port
sind die externe UDP-IP-Adresse und Port. Wenn die externe IP­Adresse „Remote IP“ auf 255.255.255.255 eingestellt ist, wird das
UDP-Datagramm als Broadcasting-Paket an alle Teilnehmer
gesendet, die Daten über diesen Remote Port empfangen.

**Wenn der Fernzugriff aktiviert ist, wird der Terminal-Server

automatisch deaktiviert.

iTCX

29GH260-M2324

4.3.4 Sensorparameter

• Klicken Sie in der ersten Spalte der Gerätekonfigurations-Seite auf 1, um

die entsprechenden Sensorparameter anzuzeigen und zu ändern.
S. Abbildung 4.10.

In den ersten drei Textfeldern können Sie beliebige ASCII-Zeichen
eingeben, jedoch keine Leerzeichen am Anfang.

Abbildung 4.11 Sensorparameter

iTCX

30 GH260-M2324

Sensor Parameter

http://192.168.1.200

SENSOR PARAMETER

Sensor No. 1

Sensor Name:
TC Type:

Temperature Units:
Sampling Rate:
Remote Display Format:

Remote End Char 0x:

Offset:

Cold Junction:

Sensor Parameter

http://192.168.1.200

Temperature 1

K

4

( C)

0.0

Disable

Update Reset

Cancel

Main Menu

F

TA000.0F

0D

SENSOR PARAMETER

Sensor No. 2

Sensor Name:
TC Type:
Sampling Rate:
Remote Display Format:

Remote End Char 0x:

Offset:

Cold Junction:
Input 2:

Temperature 2

K

4

( C)

0.0

Disable

Enable

Update Reset

Cancel

Main Menu

TB000.0F

0D

Das Sensorparameter-Seite enthält folgende einstellbare Parameter.
Sensor Name – Sensorbezeichnung: Dieses Textfeld erscheint in der

Messwertanzeige-Seite.

TC Type – Thermoelement-Typ: Eine Liste der verfügbaren Thermoelement-

Typen

J, K, T, E, R, S, B, C, N

und

L (DIN J).

Temperature Units – Temperatureinheiten: Die Temperatureinheit °F oder °C,
die auf der Messwertanzeige-Seite angezeigt wird.

Sampling Rate – Messrate: Die Anzahl der Messwerte pro Sekunde. Die
Optionen sind:

2, 4, 8

und12; bei höheren Messraten nimmt die Genauigkeit

ab.
Remote Display Format: Diese Einstellung wählt das Datenformat, mit dem

der iServer Daten an den externen Netzwerkteilnehmer (z. B. eine iLD­Großanzeige) sendet.

Beispiel: Wenn Kanal 1 eine Temperatur von 25,34°C misst, erscheint auf der
externen Anzeige der Wert TA25.34C.Wenn kein Format angegeben wird
(leer), werden keine Messwerte gesendet. Wenn die Temperatur 26,2°C
beträgt und T00.0C als Format für die Temperatur eingestellt ist, zeigt die
externe Anzeige T26.2C an.

Diese Formate basieren ursprünglich auf der iLD-Großanzeige, die mit vier­und sechsstelliger Anzeige lieferbar ist. Für die sechsstellige Anzeige eignet
sich das Format T00.00C, für die vierstellige Anzeige das Format 00.0C.

Remote End Char – Endezeichen: In der Grundeinstellung ist dies 0D
(ASCII-Code für <CR> in Hexadezimalschreibweise). Dies bedeutet, dass der
iServer nach jedem Temperaturwert ein <CR> ausgibt, also eine neue Zeile
beginnt. Die Ausgabe erfolgt bei der kontinuierlichen Datenausgabe
(Continuous).

Die Daten erscheinen in der
Einstellung „0D“ wie folgt auf dem
Host:

TA25.34C
TB26.48C
TD-1.14

Wenn als Endezeichen zum
Beispiel der Wert 20 (ASCII-Code
des Leerzeichens in
Hexadezimalschreibweise)
eingegeben wurde, erscheinen die
Daten wie folgt:

TA25.34C TB26.48C TD-1.14C

Wenn das Feld für das
Endezeichen „Remote End Char“
Feld leer gelassen wird, hängt der
iServer kein Zeichen an die
gesendeten Daten an.

iTCX

31GH260-M2324

Abbildung 4.12 Remote-Endezeichen

Tera Term - 206.29.25.27 VT

File Edit Setup Control Window Help

TA71.34F
TB72.5F
TD-1.14F
TA71.33F
TB72.48F
TD-1.17F
TA71.34F
TB72.5F
TD-1.14F
TA71.34F
TB72.48F
TD-1.17F
TA71.34F

Offset: Für die Temperaturmessung ist keine Kalibrierung erforderlich. Sollte
eine kleine Abweichung bestehen, kann diese durch die Eingabe des
entsprechenden Korrekturbetrags im Feld „Offset“ behoben werden. Die
Eingabe erfolgt in Grad Celsius. Der Offset kann positiv oder negativ sein.

Cold Junction - Vergleichsstelle: Die Optionen sind:

Disable (Deaktivieren)

und

Comp_1 (Kompensation 1)

für Sensor 1 sowie

Comp_2 (Kompensation 2)

für Sensor 2. In den Einstellungen Comp_1 und Comp_2 können Sie die
Temperaturabweichung an den Klemmen gegenüber der 0°C-Referenz

kompensieren. Ab Werk ist die Vergleichsstellenkompensation für beide Eingänge
auf den Thermoelement-Typ K eingestellt. Wenn Sie einen anderen
Thermoelement-Typ verwenden, sollte eine Vergleichsstellenkompensation für den
entsprechenden Typ erfolgen.

Eingang Nr 2: Der zweite Thermoelemeneingang lässt sich aktivieren
(

Enable

) und deaktivieren (

Disable

). Wenn das zweite Thermoelement
deaktiviert oder nicht angeschlossen ist, wird für die Differenz in den
Messwertanzeigen- und Diagrammseiten „N/A“ angezeigt.

Wenn der zweite Thermoelementkanal nicht verwendet wird, sollte
der Eingang 2 aus Geschwindigkeitsgründen deaktiviert werden.

iTCX

32 GH260-M2324

4.3.5 Zugangssteuerung

Dieser Abschnitt beschreibt die Zugangssteuerungs-Seite (Access Control)
der iServer-Webseiten. Auf dieser Seite können Sie die Netzwerk- und
Sicherheitsparameter des iServers einrichten.

Bevor die Zugangssteuerungs-Seite „Access Control“ erscheint, fordert das
Gerät die Eingabe von Login-Kennwort (s. Abbildung 4.6) und Admin­Kennwort an.

Abbildung 4.13 Access Control – Zugangssteuerung

Login-Kennwort: Das Login-Kennwort (Bediener-Kennwort) erlaubt dem

Benutzer einen Zugriff auf alle Parameter des iServers, außer den
Parametern, die durch das Administrator-Kennwort gesichert sind. In der
Grundeinstellung lautet das Login-Kennwort 12345678. Das Kennwort kann
aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet
zwischen Groß- und Kleinbuchstaben.

Wenn das Kennwortfeld leer bleibt, fragt der iServer kein Kennwort für den
Zugang zur Homepage des iServers und für Änderungen in deren Menüs ab.

Admin-Kennwort (Administrator-Kennwort): Dieses Kennwort ermöglicht
den Zugang zur Zugangssteuerungs-Seite „Access Control“. In der
Grundeinstellung lautet das Kennwort 00000000. Das Kennwort kann aus bis
zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen
Groß- und Kleinbuchstaben.

Wenn das Kennwortfeld für das Admin-Kennwort leer bleibt, fragt der iServer
kein Kennwort für den Zugang zur Zugangssteuerungs-Seite ab.

Hostname: S. Abschnitt 3.4, DNS.
MAC Address – Mac-Adresse: Die MAC-Adresse wird auch als Hardware-

Adresse bezeichnet und wird dem iServer bei der Produktion zugewiesen. Die
MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine
eindeutige Hardwarenummer des iServers und kann nicht verändert werden.

ACCESS CONTROL

Login Password:

Admin Password:

Host Name:

MAC Address: 0A:0B:0C:0D:0E:0F

IP Address:

Gateway Address:

Subnet Mask:

Main Menu

Access Control

Save Reset

0.0.0.0

00000000

12345678

255.255.255.0

192.168.1.200

eis0e0f

http://192.168.1.200

Power Recycle

iTCX

33GH260-M2324

IP Address – IP-Adresse: Die IP-Adresse (Internet Protocol Address) ist eine
32-Bit-Zahl, die jeden Sender oder Empfänger von Datenpaketen in einem
Netzwerk identifiziert. In der Grundeinstellung hat der iServer die IP-Adresse

192.168.1.200. Passen Sie die IP-Adresse des iServers an Ihre
Netzwerkumgebung an. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung,
um eine geeignete IP-Adresse zu erhalten.

Sie können DHCP auch aktivieren, indem Sie die IP-Adresse des
iServers auf 0.0.0.0 setzen. Um DHCP per Hardware zu aktivieren,
stellen Sie DIP-Schalter 3 auf „Ein“.

Gatewayadresse: Ein Gateway ist ein Netzwerkteilnehmer, der einen
Übergang in ein anderes Netzwerk ermöglicht. Häufig ist das Gateway ein
Router, der eingehende Datenpakete weiterleitet. Wenn der iServer Pakete an
Netzwerkteilnehmer senden soll, die sich nicht im gleichen Netzwerk
befinden, benötigt er eine Gateway-Adresse. Die Gateway-Adresse ist die IP­Adresse eines Routers im gleichen Netzwerk wie der iServer. In der
Grundeinstellung ist die Gateway-Adresse des iServers auf 0.0.0.0 eingestellt.
Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um die Adresse des
Gateways zu erhalten.

Subnet-Maske: Subnetz-Maske bezeichnet ein 32 Bit langes Bitmuster, das
festlegt, wie Netzwerkteil und Hostteil in der IP-Adresse aufgeteilt sind. In der
Grundeinstellung ist die Subnetz-Maske des iServers auf 255.255.255.0
eingestellt. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um die
korrekte Subnetz-Maske zu erfragen.

Um Änderungen an der Zugangssteuerung des iServers permanent
zu speichern, klicken Sie auf die Schaltfläche „Save“ und schalten Sie
den iServer aus und wieder ein (Reset-Taste). Bei Betätigung der
Reset-Taste werden alle Felder wieder auf ihre Grundeinstellungen
zurückgesetzt.

iTCX

34 GH260-M2324

4.4 Telnet-Einrichtung

Setzen Sie in der Konfigurationsseite die Anzahl der Verbindungen (Sockets)
auf einen Wert größer Null (1 - 5) und stellen Sie mit einem Telnet-Programm
eine Verbindung zu Port 2000 des iServers her. Wenn der iServer auf die

kontinuierliche Datenausgabe

eingestellt ist, empfängt das Telnet-Terminal

kontinuierlich Daten vom iServer. Bei der

befehlsgesteuerten Ausgabe

kann

eine Abfrage an den iServer gesendet werden, der daraufhin die
angeforderten Daten ausgibt. S. Abbildung 3.3.

4.5 HTTPGET-Programm

Die HTTPGET-Software wird zum Senden einer HTTP- oder TCP­Anforderung an den iServer verwendet. Für eine kontinuierliche Abfrage, bei
der der iServer verschiedene Anforderungen erhält, werden Programme wie
Telnet oder Hyperterminal eingesetzt.

Im Allgemeinen wird HTTPGET für einfache Aufgaben wie das Einstellen der
IP-Adresse des iServers oder zum Abfragen eines einzelnen Messwerts
verwendet.

Der Servertyp muss auf der Konfigurationsseite des iServers auf „Command“
für die befehlsgesteuerte Ausgabe eingestellt sein. (Diese Einstellung erfolgt
im Terminal-Serverbereich.) Außerdem muss die Anzahl der Verbindungen
unter Umständen auf „0“ eingestellt sein, um Port 1000 zu aktivieren. (Port
1000 wird für den Zugriff im Terminalmodus verwendet). Um auf den Port
2000 zuzugreifen (wobei für das Feld „Port“ der Wert „2000“ eingetragen sein
muss), sollte die Anzahl der Sockets auf „2“ eingestellt werden. Der Wert von
2 kann später je nach Bedarf auf einen Wert von 1 bis 5 eingestellt werden.

iTCX

35GH260-M2324

Wenn die Funktion als Termin

al-Server benötigt wird (in der Grundeinstellung
über Port 2000), muss die Anzahl der Verbindungen auf 1 bis 5 eingestellt
werden. Für die TCP/IP-Kommunikation, zum Beispiel mit OMEGA-Software
oder anderen Programmen, bietet der Terminal-Servermodus die
zuverlässigste Übertragung und sollte daher verwendet werden. Der Zugriff
auf Port 1000 kann erforderlich werden, um Messdaten von der iServer­Webseite abzurufen, während gleichzeitig über die TCP/IP-Kommunikation
Daten erfasst werden.

4.5.1 HTTPGET über Port 1000

Das HTTPGET-Programm erlaubt das Einrichten und Abfragen des iServers
über die Kommandozeile. Das folgende Programm kann verwendet werden,
um Daten aus der Server-Firmware über den TCP-Port 1000 auszulesen. Der
Befehl wird über diesen TCP-Port gesendet, anschließend wird über diesen
Port die Antwort eingelesen.

Die Datei HTTPGET.exe dient dazu, Informationen vom iServer auszulesen
und den iServer einzurichten. Die Datei wird automatisch von der Mail Notifier
Software installiert, die Sie auf www.omega.de oder auf CD finden.

Um Port 1000 zu verwenden, muss in der Konfigurationsseite des
iServers die Anzahl der Anschlüsse „Number of Connections“ auf 0
gesetzt sein. In diesem Fall wird die Portnummer auf 1000 gesetzt,
unabhängig von der eingestellten Portnummer.

Anmerkungen zu HTTPGET:
Das Programm HTTPGET.exe wird im Windows-Verzeichnis installiert

(üblicherweise c:\winnt oder c:\windows), wenn die Mail Notifier-Software
installiert wird.

1. Öffnen Sie ein DOS-Fenster.
a) Klicken Sie auf Start, um das Windows-Startmenü zu öffnen.

b) Klicken Sie auf „Ausführen...“.
c) Geben Sie im eingeblendeten Dialogfenster „cmd“ oder „command“ ein

und klicken Sie auf „OK“.

d) Ein DOS-Fenster sollte sich öffnen.

2. Geben Sie „HTTPGET“ ein und betätigen Sie die Enter-Taste. Das
Programm zeigt nun eine Liste der Befehlsoptionen an.

3. Geben Sie folgenden Befehl ein:

HTTPGET -r -S "*SRTC\R" 192.168.1.200:1000

mit:

-r –S sind erforderliche Befehlsparameter

"SRTC" Befehl zum Auslesen von Kanal 1:

*SRTC Auslesen der Temperatur in °C - Kanal 1
*SRTF Auslesen der Temperatur in °F - Kanal 1
*SRHC Auslesen der Temperatur in °C - Kanal 2
*SRHF Auslesen der Temperatur in °F - Kanal 2
*SRDF Auslesen der Temperaturdifferenz in °F
*SRDC Auslesen der Temperaturdifferenz in °C

\r steht für die Enter-Taste

192.168.1.200 ist die IP-Adresse

1000 ist die Portnummer.
Antwort:

023,6 (in Grad C)

iTCX

36 GH260-M2324

4.5.2 Einrichten der Geräte-IP-Adresse mit HTTPGET und ARP

Wenn möglich, sollten Sie die iCONNECT-Software zum Ändern der
IP-Adresse des iServers verwenden. Diese Software können Sie von
www.omega.de herunterladen.

Ordnen Sie zuerst die statische IP-Adresse einer MAC-Adresse zu. Dazu wird
der ARP-Befehl verwendet:

apr –s 192.168.1.200 00-03-34-00-00-06-b6

Weisen Sie anschließend dem Gerät die neue IP-Adresse zu:

HTTPGET –r –S "00000000" 192.168.1.200:1

mit:

„0000000“ ist das Admin-Kennwort. Wenn das Kennwort nicht korrekt ist,
ignoriert das Gerät die neue IP-Adresse. Wenn die neue IP-Adresse
akzeptiert wurde, gibt das Gerät die Bestätigung „New IP is Assigned“ aus.
Das Gerät führt dann automatisch einen Reset aus.

„192.168.1.200“ ist ein Beispiel für eine IP-Adresse. Ersetzen Sie diese
Beispieladresse durch eine für Ihre Netzwerkumgebung geeignete IP­Adresse.

Ersetzen Sie „00-03-34-00-00-06-b6“ durch die MAC-Adresse Ihres iServers.

iTCX

37GH260-M2324

4.6 Das ARP-Protokoll

ARP ist ein Protokoll des IP-Schichtensystems, das eine gegebene IP­Adresse in die entsprechende MAC-Adresse umsetzt. Das ARP-Programm
kann den Inhalt der ARP-Übersetzungstabellen eines lokalen Computers im
gleichen Netzwerk anzeigen. Das zu Windows gehörige ARP-Programm wird
über die Kommandozeile aufgerufen und dient zum Anzeigen und Ändern der
ARP-Übersetzungstabellen. Der ARP-Befehl hat folgende
Kommandozeilenoptionen:

• arp –a ➞ Zeigt die Einträge der ARP-Übersetzungstabellen an.

• arp –a plus IP-Adresse ➞

Zeigt die Einträge in der ARP-Übersetzungstabelle für eine gegebene
Schnittstelle an.

• arp –g ➞ Gleiche Funktion wie arp –a.

• arp –N ➞

Zeigt die ARP-Einträge für eine gegebene Netzwerkschnittstelle an.

• arp – s plus IP-Adresse plus Physikalische Adresse ➞

Fügt einen permanenten statischen Eintrag in der ARP­Übersetzungstabelle hinzu.

• arp –d ➞ Löscht einen gegebenen statischen Eintrag.

Pingen Sie den gewünschten Computer zunächst mit einer IP­Adresse an, bevor Sie den Befehl „arp -a“ verwenden.

iTCX

38 GH260-M2324

4.6 ARP-Protokoll (Fortsetzung)

Das folgende Fenster zeigt Beispiele für ARP-Befehle und die
entsprechenden Antworten.

• Der lokale Computer hat die IP-Adresse 192.168.1.118

• Der Ziel-Computer hat die IP-Adresse 192.168.1.96

Abbildung 4.14 ARP-Befehle und Antworten

iTCX

39GH260-M2324

C:\>arp - 192.168.1.96
No ARP Entries Found
C:\>ping 192.168.1.96
Pinging 192.168.1.96 with 32 bytes of data:

Reply from 192.168.1.96=bytes=32 time=5ms TTL=32
Reply from 192.168.1.96=bytes=32 time=3ms TTL=32
Reply from 192.168.1.96=bytes=32 time=3ms TTL=32
Reply from 192.168.1.96=bytes=32 time=4ms TTL=32

C:\>arp -a 192.168.1.96
Interface: 192.168.1.118
Internet Address Physical Addresss Type

192.168.1.96 00-03-34-00-00-23 dynamic
C:\>arp -s 192.168.1.96 00-03-34-00-00-23
C:\>arp -a 192.168.1.96
Interface: 192.168.1.118
Internet Address Physical Addresss Type

192.168.1.96 00-03-34-00-00-23 static
C:\>arp -d 192.168.1.96
C:\>arp -a 192.168.1.96
No ARP Entries Found
C:\>

4.7 Tunneling-Funktion (Remote Access)

„Tunneln“ bedeutet in diesem Zusammenhang, Daten zwischen zwei Punkten
über eine private Verbindung in einem internen oder öffentlichen Netzwerk zu
übertragen. Dieses Netzwerk kann ein Ethernet-LAN, ein WAN oder das
Internet sein. Ein iServer mit serieller Schnittstelle ermöglicht eine Verbindung
zwischen einem Gerät mit einer seriellen Schnittstelle und einem PC oder
zwischen zwei seriellen Geräten. Diese Verbindung wird über ein
bestehendes Netzwerk hergestellt, nicht über eine eigene
Schnittstellenleitung.

Die beiden beteiligten seriellen Geräte sind an iServer angeschlossen und
können Daten bidirektional über das Netzwerk austauschen. Diese
Funktionalität wird als Tunneln oder Tunneling bezeichnet und ist in der
folgenden Abbildung dargestellt.

Abbildung 4.15 Kommunikation zwischen Gerät und PC

Abbildung 4.16 Kommunikation zwischen zwei Geräten

Für die Tunnelfunktion sind entsprechende Einstellungen an den beiden
iServern erforderlich.

iTCX

40 GH260-M2324

Lokaler

Externer

iServer

ETHERNET

Serielle Verbindung

iServer

Applikations-

Software

Externer

iServer

ETHERNET

Lokaler

iServer

iLD Großanzeige

Temperatur 1

Temperatur 2

Differentiell

4.7.1 Lokaler iServer

1. Dem iServer muss eine dynamische oder vorzugsweise statische IP­Adresse zugewiesen werden.

2. Rufen Sie die Webseite des lokalen iServers über einen Browser auf. Geben
Sie die IP-Adresse des iServers in der Adresszeile des Browsers ein (z. B.

192.168.1.49) und betätigen Sie die Enter-Taste. Es sollte nun die
Homepage des iServers angezeigt werden.

3. Klicken Sie auf das Schaltfeld Update.

4. Klicken Sie auf Configuration. Daraufhin wird das Kennwort abgefragt
(Grundeinstellung: 12345678).

5. Überprüfen Sie auf der Konfigurationsseite unter Serial Communication,
dass die Kommunikationsparameter wie Baudrate, Datenbits, Parität,
Stoppbits, Datenflusssteuerung usw. korrekt auf das serielle Gerät und die
Anwendungssoftware abgestimmt sind.

6. Überprüfen Sie, dass das Endezeichen End Character (Hex) auf 00 und
der Timeout auf 0 eingestellt sind.

7. Stellen Sie im Terminal-Server-Bereich die Anzahl der Verbindungen
Number of Connections auf 0 ein.

8. Stellen Sie im Fernzugriffs-Bereich Remote Access den Fernzugriff
Remote Access auf Enable, geben Sie die Remote IP address ein (die IP­Adresse des externen iServers, im Beispiel 192.168.1.50) und behalten Sie
die Grundeinstellung für Remote Port von 2000 bei.

9. Stellen Sie die Steuerung des Verbindungsaufbaus Connection Control auf
Reconnect und den Timeout Connection Timeout auf einen gewünschten
Wert.

Die Reconnect-Option wird für das serielle Tunneln verwendet und
bezieht sich nur auf den lokalen iServer.Wenn die Tunnelverbindung
zwischen den beiden iServern wegen eines Netzwerkproblems,
eines Ausfalls der Versorgung oder ähnlichen Störungen
unterbrochen wird, stellt die Reconnect-Option des lokalen iServers
die Verbindung mit dem externen iServer mit dem unter Connection
Timeout spezifizierten Zeitintervall wieder her. Wenn der Timeout
zum Beispiel auf 1000 × 10 ms (also 10 Sekunden) eingestellt ist,
versucht der lokale iServer kontinuierlich alle 10 Sekunden, die
Tunnelverbindung mit dem externen iServer wieder aufzubauen.

10. Klicken Sie auf Save, um die Änderungen zu speichern.

11. Initialisieren Sie die Applikationssoftware des seriellen Gerätes, um die

Verbindung aufzubauen.

Abbildung 4.17 zeigt die gültigen Werte, die am lokalen iServer
einzustellen sind. Die genauen Einstellungen für Baudrate,
Datenbits, Parität, Stoppbits, Datenflusssteuerung und
Schnittstellentyp hängen vom angeschlossenen seriellen Gerät ab.

iTCX

41GH260-M2324

Abbildung 4.17

Konfigurationsseite des lokalen iServers

(seriell auf Ethernet)

iTCX

42 GH260-M2324

CONFIGURATION

Address

http://192.168.1.49

CONFIGURATION

Serial Communication

Baud Rate 9600 Data Bit 8 Bits Parity none Stop Bits 1 bit

Flow Control none Transciever RS-232

End Char (Hex) 00 Forward End Char enable Timeout 0 msecs

Serial Port Password disable 1234abcd

Terminal Server

TCP/UDP TCP Server Type slave Number of Connections 0 Local Port 02000

Connection Ctrl reconnect

Connection Timeout 00100 msecs

Remote Access (Tunneling)

Remote Access

Remote IP Address 192.168.1.50 Remote Port 02000

enable

Save Reset

Main Menu

Modbus/TCP

disable

Device No. 1

4.7.2 Externer iServer

1. Dem iServer muss entweder eine statische IP-Adresse zugewiesen

werden oder er muss diese über einen DHCP-Server beziehen. Weitere

Informationen entnehmen Sie bitte dem DHCP-Abschnitt dieser
Bedienungsanleitung.

2. Rufen Sie die Webseite des externen iServers über einen Browser auf.

Geben Sie die IP-Adresse des iServers in der Adresszeile des Browsers
ein (z. B. 192.168.1.50) und betätigen Sie die Enter-Taste. Es sollte nun
die Homepage des iServers angezeigt werden.

3. Klicken Sie auf das Schaltfeld Update.

4. Klicken Sie auf Configuration. Daraufhin wird das Kennwort abgefragt

(Grundeinstellung 12345678).

5. Stellen Sie auf der Konfigurationsseite im Bereich

Terminal-Server die

Anzahl der Verbindungen Number of Connections auf 5.

6. Klicken Sie auf Save, um die Änderungen zu speichern.

Setzen Sie die Spannungsversorgung erst am externen und dann am lokalen
iServer zurück und initialisieren Sie das lokale serielle Gerät für den Empfang
oder das Senden von Daten.

Abbildung 4.18 Konfigurationsseite des externen iServers

iTCX

43GH260-M2324

CONFIGURATION

http://192.168.1.200

CONFIGURATION

No. Sensor Name TC Type Display Units Sampling Rate Remote Format

1 Temperature 1 K F 15 TA000.0F

2 Temperature 2 K F 15 TB000.0F

Click on Sensor No. on left to modify Sensor Parameters.

Secured Applet

Title

Remote End

Char (HEX)

Terminal Server

TCP/UDP Server Type Forward CR

No. of Connections Port

Remote Access (Tunneling)

Remote IP Address

0.0.0.0

Remote Port

Update

Main Menu

02000

Remote Access

disable

Offset

0D

0D

0.0

0.0

020005disableCommandTCP

4.8 iLOG-Software

a) Laden Sie die iLOG-Software von der in dieser Anleitung angegebenen

Website herunter.

b) Installieren Sie die iLOG-Software auf einem PC im Netzwerk. Diese

Software ist kompatibel mit Windows 95, 98, NT, 2000 und XP.

c) Für weitere Informationen zur Verwendung der iLOG-Software klicken Sie

auf die Hilfe-Schaltfläche.

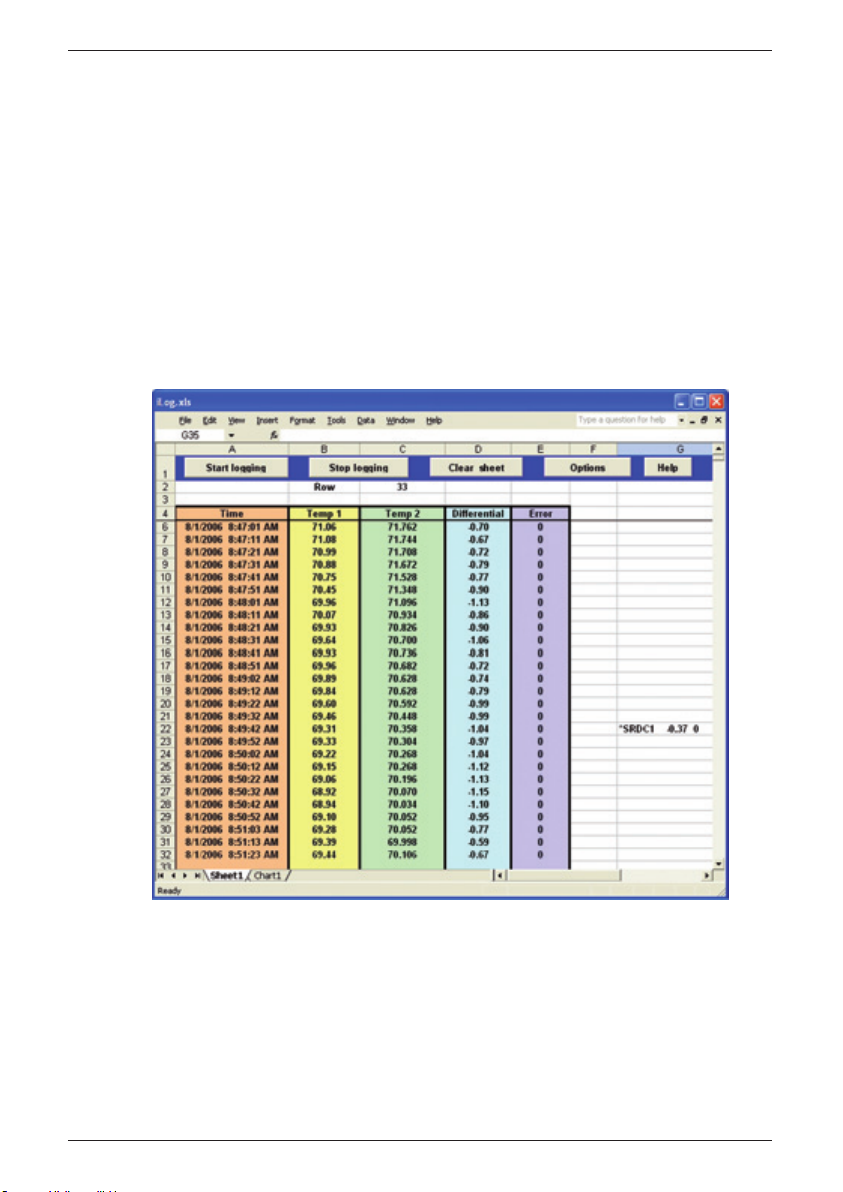

Abbildung 4.19 iLOG-Software zur Datenaufzeichnung

iTCX

44 GH260-M2324

Die iLOG-Software zur Benachrichtigung per

E-Mail kann nur mit Geräten von
OMEGA Engineering eingesetzt werden. Diese Excel-Applikationssoftware
zeichnet die Temperatur von einem iServer über das LAN oder das Internet
auf.

4.9 E-Mail-Benachrichtigungs-Software

Für detaillierte Informationen zur Verwendung der Mail Notifier-Software
klicken Sie im Programm auf das Hilfemenü oder drücken Sie F1.

Die Mail Notifier-Software erzeugt bei Alarmzuständen E-Mail­Benachrichtigungen. Damit kann der Benutzer automatisch über einen
Alarmzustand informiert werden, unabhängig von seinem Standort. Durch das
Weiterleiten dieser E-Mails kann der Alarm in einem isolierten Netzwerk
überwacht und bei Bedarf über das Internet weitergemeldet werden.

Die Mail Notifier-Software kann unter Windows 98, NT 4.0, 2000 und XP in
Verbindung mit einem E-Mailprogramm mit MAPI-Schnittstelle eingesetzt
werden. Wenn MS Outlook geladen wurde, sollte die MAPI-Unterstützung
verfügbar sein.

4.9.1 Installation

Das Mail Notifier-Programm muss auf einem Computer unter Microsoft
Windows (der oben genannten Versionen) laufen, auf dem ein MAPI-fähiges
E-Mailprogramm installiert ist. Zwischen dem Computer und dem iServer
muss eine Netzwerkverbindung verfügbar sein.Weiterhin muss eine
Netzwerkverbindung zwischen diesem Computer und dem entsprechenden E­Mailserver sowie vom E-Mailserver zum E-Mailserver des Empfängers
bestehen.

Abbildung 4.20 iServer Mail Notifier - Hauptfenster

iTCX

45GH260-M2324

Die Mail Notifier-Software zur Benachrichti

gung per E-Mail kann nur mit

Geräten von OMEGA Engineering eingesetzt werden.

4.9.2 Programmoptionen und Konfiguration

Für die vollständige Einrichtung des Programms sind folgende Schritte
erforderlich:

• Eingabe eines Empfängers für die E-Mail

• Angabe der Verbindungsdetails für die MAPI-Dienste

• Definieren der Alarme für die Geräte und Festlegung, wann und
wohin diese gemailt werden sollen.

Abbildung 4.21 Profileinrichtung des Mail Notifiers für den iServer

Die Registerkarte „Send To“ enthält ein Feld zur Angabe des Empfängers,
also der E-Mailadresse, an die die Alarmbenachrichtigung gesendet wird. Im
Adressfeld kann nur eine E-Mailadresse eingegeben werden.Weitere
Adressen können in der Liste „More Addresses“ eingegeben werden.

iTCX

46 GH260-M2324

E-Mailanbindung (MAPI-Zugriff)

Die folgenden Anweisungen eignen sich für einige Versionen von Microsoft
Outlook. Bitte beachten Sie, dass einige E-Mailsysteme die Funktionen von
Mail Notifier aus Sicherheitsgründen unterbinden.

Eine einfache Anbindung an den E-Maildienst wird in den folgenden Schritten
beschrieben.

1. Konfigurieren Sie den Mail Notifier auf eine Anbindung an den E­Mailclient mit Login-Dialog, indem Sie „Use Login Box“ aktivieren.
Dieses Kontrollkästchen befindet sich auf der Registerkarte „E-Mail User“,
die Sie über die Menüpunkte „View“, „Options“ aus dem Hauptmenü
erreichen. Wählen Sie die Registerkarte „Email Setup“ und aktivieren Sie
das Kontrollkästchen „Use Login Box“.

2. Nach dieser Konfiguration von Mail Notifier kann der Mail Notifier ohne
Benutzereingriff gestartet werden, wenn Ihr Outlook-Programm bereits
vorher lief. Anderenfalls blendet Mail Notifier ein Dialogfeld zur
Anmeldung für das entsprechende Benutzerprofil ein.

iTCX

47GH260-M2324

4.9.3 Geräteeinstellung und Konfiguration

Für die Gerätekonfiguration sind folgende Schritte erforderlich:

• Eingabe einer IP-Adresse IP-Address für den iServer (zum Beispiel

192.168.1.200)

• Eingabe der Portnummer Socket Number (1000 oder 2000, je nach
Einstellung des iServers)

• Einstellung der Geräteadresse unter RS485 Unit #

(1 bis 199). Geben Sie

für eine RS232-Schnittstelle oder einen iServer „0“ ein.

• Eingabe des Lesebefehls unter Reading command. In der Regel wird dies
SRTC zum Auslesen des Temperaturmesswerts vom Gerät sein. Für
andere Messwerte geben Sie einen der in Abschnitt 4.5 beschriebenen
Befehle ein.

• Einstellung des Alarms unter Alarm Configuration (Alarmart High/Low und
Grenzwerte)

• Einstellung des Pausenintervalls Pause Interval. Dieser Wert legt fest, nach
wie vielen Sekunden nachfolgende Alarmbenachrichtigungen gesendet
werden.

• Einstellung des Überwachungsintervalls Monitor Interval. Dieser Wert legt
das Intervall in Sekunden fest, mit dem Messwerte vom Gerät ausgelesen
werden.

Abbildung 4.22 Geräteeinrichtung des Mail Notifiers für den iServer

iTCX

48 GH260-M2324

Teil 5

Technische Daten

Thermoelement-Eingang
Temperaturbereich:

S. Thermoelement-Tabelle

Genauigkeit der Temperaturmessung:

S. Thermoelement-Tabelle

Auflösung: 1°/0,1°
Temperaturstabilität: 0,08°C/°C
Vergleichsstellenkompensation:

0,05°C/°C

Thermoelement-Leitungswiderstand:

100 Ohm max.

Thermoelement-Typ (ITS 90):

J, K, T, E, R, S, B, C, N, L

Messrate:

2, 4, 8 oder 12 Messungen pro Sekunde

Technische Daten des iServers
Schnittstellen

Ethernet 10Base-T (RJ45)
Unterstützte Protokolle

TCP/IP, UDP/IP, ARP, ICMP, DHCP,
DNS, HTTP und Telnet

Anzeigen (LEDs)

Netzwerkaktivität, Netzwerkverbindung
und Senden/Empfang-Diagnose

Prozessor 8051 Enhanced, 22 MHz
Speicher

512 kB Flash-Speicher, 16 kB SRAM

Management

Gerätekonfiguration und Überwachung
über den integrierten Webserver

Integrierter Webserver

Der integrierte Webserver gibt
Internetseiten und Echtzeitgrafiken in
einem definierbaren Intervall aus.

Software

Upgradefähige Firmware.
Im Lieferumfang ist ein Excel-Makro
zur automatischen Datenaufzeichnung
in einem definierbaren Intervall
enthalten.

Zulassungen FCC-B, CE

Versorgung
Eingang:

9-12 V DC iTCX-W;
10-32 V DC iTCX-D

AC-Netzteil:

Nennspannung: 9 V DC bei 0,5 A;
Eingang: 100 - 240 V AC, 50/60 Hz im
Lieferumfang von iTCX-W enthalten.
Schaltnetzteil für iTCX-D bitte separat
bestellen.

Leistungsaufnahme: 2,5 W max.

Umgebungsbedingungen
Betriebstemperatur: 0 bis 70°C

Lagertemperatur: -40 bis 125°C

Bauweise
Material:

iTCX-W: Metallgehäuse mit
Befestigungslaschen
iTCX-D: Polykarbonatgehäuse zur DIN­Schienenmontage

Abmessungen:

iTCX-W: 21 × 62 × 112 mm (H × B × T)
iTCX-D: 90 × 25 × 115 mm (H × B × T)

Gewicht:

iTCX-W: 0,11 kg
iTCX-D: 0,20 kg

iTCX

49GH260-M2324

iTCX

50 GH260-M2324

Eingangsart Bereich Genauigkeit

Eisen - Konstantan -210 bis 760°C / -346 bis 1400°F 0,4°C / 0,7°F

-270 bis -160°C / -160 bis 1372°C 1,0°C / 0,4°C

NickelChrom-Nickel

-454 bis -256°F / -256 bis 2502°F 1,8°F / 0,7°F

-270 bis -190°C / -190 bis 400°C 1,0°C / 0,4°C

Kupfer-Konstantan

-454 bis -310°F / -310 bis 752°F 1,8°F / 0,7°F

-270 bis -220°C / -220 bis 1000°C 1,0°C / 0,4°C

NickelChrom-Konstantan

-454 bis -364°F / -364 bis 1832°F 1,8°F / 0,7°F

-50 bis 40°C / 40 bis 1768°C 1,0°C / 0,5°C

Pt / 13%Rh-Pt

-58 bis 104°F / 104 bis 3214°F 1,8°F / 0,9°F

-50 bis 100°C / 100 bis 1768°C 1,0°C / 0,5°C

Pt / 10%Rh-Pt

-58 bis 212°F / 212 bis 3214°F 1,8°F / 0,9°F

100 bis 640°C / 640 bis 1820°C 1,0°C / 0,5°C

30%Rh-Pt / 6%Rh-Pt

212 bis 1184°F / 1184 bis 3308°F 1,8°F / 0,9°F

5%Re-W / 26%Re-W 0 bis 2320°C / 32 bis 4208°F 0,4°C / 0,7°F

-250 bis -100°C / -100 bis 1300°C 1,0°C / 0,4°C

Nicrosil - Nisil

-418 bis -148°F / -148 bis 2372°F 1,8°F / 0,7°F

DIN J -200 bis 900°C / -328 bis 1652°F 0,4°C / 0,7°F

L

L

Teil 6

WERKSEINSTELLUNGEN

iTCX

51GH260-M2324

Parameter Werkseinstellung

Netzwerkschnittstelle:

IP-Adresse 192.168.1.200

Gatewayadresse 0.0.0.0

Subnet-Maske 255.255.255.0

Device Host Name „eis“ gefolgt von den letzten 4 Zeichen der

MAC-Adresse

Login-Kennwort 12345678

Admin-Kennwort 00000000

DHCP Deaktiviert

Datenflusssteuerung: Keine

Endezeichen 0D (hex) (CR, Carriage Return)

Terminal-Server:

Server Type kontinuierliche Ausgabe

Number of Connections –
Anzahl der Verbindungen

0

Port 2000

TCP/UDP TCP

Tunneling-Funktion (Remote Access):

Fernzugriff - Remote Access Deaktiviert

Remote-Port 2000

Externe IP-Address 0.0.0.0

Teil 7

Zulassungsinformationen

7.1 CE-Zulassung

Dieses Produkt entspricht der EMV-Richtlinie 89/336/EEC und dem Nachtrag
93/68/EEC sowie der Niederspannungsrichtlinie 72/23/EEC.

Elektrische Sicherheit EN61010-1:2001

Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte.

Basisisolierung
Verschmutzungsgrad 2
Test der Durchschlagsfestigkeit für 1 Minute zwischen

• Versorgung und Ethernet-Ausgang: 1500 V AC

• Versorgung und Sensor-Metallgehäuse: 1500 V AC

• Ethernet und Sensor-Metallgehäuse: 1500V AC

Messkategorie I

Kategorie I umfasst Messungen an Kreisen, die keine direkte Verbindung zur
Netzversorgung besitzen. Das Gerät misst Temperaturen.

Schutz gegen transiente Überspannungsspitzen (1,2/50µS-Impuls)

• Versorgung: 500 V transiente Überspannung

• Sensor: 500 V transiente Überspannung

• Ethernet: 1500 V transiente Überspannung

Anmerkung:

Das doppelt isolierte AC-Netzteil muss das CE-Zeichen tragen.
Der Eingangsspannungsbereich beträgt 10- 32 V DC.
Es muss einen Ausgangsstrom von mindestens 500 mA liefern.

EMV: EN61000-6-1:2001 (Störfestigkeit) und EN61000-6-3:2001
(Störaussendungen)

Anforderungen an die Störfestigkeit für Wohnbereich, Geschäfts- und Gewerbebereich
sowie Kleinbetriebe

• EMV: Störaussendung Tabelle 1, Klasse B

• EMV: Störfestigkeit Tabelle 1: Gehäuse
Tabelle 2: Signalleitungsanschlüsse
Tabelle 3: DC-Ein-/-Ausgangsanschlüsse

EMV: EN61326:1997 + und A1:1998 + A2:2001

Anforderungen an Störfestigkeit und Störaussendung für elektrische Mess-, Steuer-,
Regel- und Laborgeräte.

• EMV: Störaussendung Tabelle 4, Klasse B der EN61326

• EMV: Störfestigkeit Tabelle 1 der EN61326

Anmerkung:

E/A-Leitung und/oder Sensorkabel müssen mit abgeschirmtem Kabel
in einem leitfähigen Kabelkanal oder Durchführungen verlegt werden.

Weitere Informationen zur EMV-gerechten und sicheren Installation entnehmen
Sie bitte den Installationsanweisungen dieses Handbuchs.

7.2 FCC

Dieses Gerät entspricht Abschnitt 15, Subpart B, Class B der FCC-Vorschriften.

iTCX

52 GH260-M2324

Anhang A Glossar

In diesem Handbuch werden die folgenden Begriffe und Definitionen verwendet:

ARP (Address Resolution Protocol) ist ein Protokoll zur Umsetzung einer IP-

Adresse auf eine physische Computer Adresse (MAC-Adresse), die im
lokalen Netzwerk erkannt wird. Die heute verwendeten IP-Adressen sind
32 Bit lang. Ein lokales Ethernet-LAN arbeitet jedoch mit 48 Bit langen
Adressen für angeschlossene Geräte. (Diese physikalische Computer­Adresse wird als MAC-Adresse beszeichnet. Eine Übersetzungstabelle, in
der Regel die ARP-Übersetzungstabelle, stellt den Zusammenhang
zwischen MAC-Adresse und der entsprechenden IP-Adresse her. ARP stellt
Protokollregeln für diese Umsetzung bereit und ist für die Adressumsetzung
in beiden Richtungen verantwortlich.

Ethernet ist ein Netzwerkprotokoll, das in der IEEE 802.3 definiert ist. Ethernet-

basierte Netzwerke verwenden MAC-Adressen anstelle der IP-Adresse, um
Daten zwischen Computern auszutauschen. Über ARP und TCP/IP­Unterstützung können Ethernet-Geräte in das Internet eingebunden
werden. Klassische Ethernet-LANs übertragen die Daten über Koaxkabel
oder spezielle Netzwerkkabel mit verdrillten Leiterpaaren. Der Begriff
10BaseT bezeichnet ein gängiges Verkabelungssystem mit verdrillten
Leiterpaaren und einer Übertragungsrate bis zu 10 MBit/s. Die Geräte sind
an das Kabel angeschlossen und greifen über das CSMA/CD-Protokoll auf
das Netzwerk zu. (CSMA/CD steht für Carrier Sense Multiple Access /
Collision Detect).

IP (Internet Protocol) ist eine Methode oder ein Protokoll zum Austausch von Daten

zwischen Computern über das Internet.

Die IP-Adresse (Internet Protocol Address) ist eine 32-Bit-Zahl, die jeden Sender

oder Empfänger von Datenpaketen in einem Netzwerk idenfiziert.

Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine

eindeutige Hardwarenummer eines Computers oder anderen
Netzwerkteilnehmers. Wenn Sie mit Ihrem Computer auf das Internet
zugreifen, wird die MAC-Adresse Ihres Computers über eine
Übersetzungstabelle der IP-Adresse zugeordnet.

Ping ist ein einfaches Dienstprogramm zur Prüfung von Netzwerkverbindungen. Mit

diesem Befehl kann geprüft werden, ob die lokale Verbindung einen
angegebenen Computer „erreichen“ kann und ob dieser antwortet.

iTCX

53GH260-M2324

Portnummer/Socketnummer bezeichnet einen spezifischen Prozess, an den eine

Internet- oder andere Netzwerkmeldung gerichtet ist, wenn sie am
Zielsystem eingeht. Dabei handelt es sich um eine vordefinierte Adresse,
die im TCP/IP-System als Pfad von der Anwendungsschicht zur
Übertragungsschicht oder von der Transportschicht zur Anwendungsschicht
dient.

Sockets stellen eine Methode zur Kommunikation zwischen einem Client-Programm

und einem Server-Programm in einem Netzwerk dar und sind als „die
Endpunkte einer Verbindung“ definiert. Der Informationsaustausch über das
Internet erfolgt primär zwischen Sockets.

Subnetz-Maske bezeichnet ein 32 Bit langes Bitmuster, das festlegt, wie Netzwerkteil

und Hostteil in der IP-Adresse aufgeteilt sind.

TCP/IP (Transmission Control Protocol/Internet Protocol) bezeichnet das Basis-

Protokoll des Internets. Wenn Ihr Computer direkten Zugriff auf das Internet
hat, ist auf Ihrem Computer das TCP/IP-Protokoll installiert. Dies gilt auch
für jeden Computer, dem Sie Nachrichten senden oder von dem Sie
Nachrichten empfangen. TCP/IP wird häufig auch als Sammelbegriff für den
Zugriff auf Netzwerke und speziell das Internet verwendet.

UDP/IP (User Datagram Protocol/Internet Protocol) ist ein TCP/IP-

Standardprotokoll, das es einem Anwendungsprogramm auf einem
Computer ermöglicht, ein Datagram an ein Anwendungsprogramm auf
einem anderen Computer zu senden. UDP-Datagramme können entweder
Broadcast- oder gerichtete Datagramme sein. Ein Broadcast-UDP sendet
Daten an alle Teilnehmer in einem gegebenen Netzwerk. Das gerichtete
UDP-Datagramm sendet Daten an nur einen Teilnehmer.

iTCX

54 GH260-M2324

Anhang B IP-Adresse

Die IP-Adresse ist eine eindeutige, 32 Bit lange Adresse, die einem Computer oder
anderem Teilnehmer zugewiesen wird, bestehend aus:

• Einer Netzwerk-ID, die das Netzwerk ausweist, in dem sich der Teilnehmer befindet.

• Eine Geräte-ID, die den Computer im Netzwerk identifiziert.
IP-Adressen sind in drei Gruppen (so genannte Klassen) unterteilt, A, B und C.

• Klasse-A-Adressen besitzen eine 8 Bit lange Netzwerk-ID und eine 24 Bit lange

Geräte-ID. Sie unterstützen eine große Anzahl von Geräten, ca. 224 = 16.777.216
Computer pro Netzwerk.

In Binärschreibweise liegen die IP-Adressen im Bereich von

00000001.xxxxxxxx.xxxxxxxx.xxxxxxxx
bis 01111111.xxxxxxxx.xxxxxxxx.xxxxxxxx

Dezimal angegeben beträgt der IP-Adressbereich 1.x.x.x bis 127.x.x.x

Klasse-A-Netzwerk-IDs ermöglichen Netzwerke mit einer sehr großen Anzahl von
Teilnehmern.

• Klasse-B-Adressen besitzen eine 16 Bit lange Netzwerk-ID und eine 16 Bit lange

Geräte-ID. Sie unterstützen etwa 216 = 65.536 Computer pro Netzwerk.

In Binärschreibweise liegen die IP-Adressen im Bereich von
10000000 00000000.xxxxxxxx.xxxxxxxx
bis 10111111 11111111.xxxxxxxx.xxxxxxxx

Dezimal angegeben beträgt der IP-Adressbereich 128.0.x.x bis 191.255.x.x

Klasse-B-Netzwerk-IDs ermöglichen Netzwerke mit einer mittleren Anzahl von
Teilnehmern.

• Klasse-C-Adressen besitzen eine 24 Bit lange Netzwerk-ID und eine 8 Bit lange

Geräte-ID. Sie unterstützen etwa 28 = 256 Computer pro Netzwerk.

In Binärschreibweise liegen die IP-Adressen im Bereich von

11000000.00000000.00000000.xxxxxxxx
bis 11011111.11111111.11111111.xxxxxxxx

Dezimal angegeben beträgt der IP-Adressbereich 192.0.0.xxx bis

223.255.255.xxx

Klasse-C-Netzwerk-IDs ermöglichen Netzwerke mit einer geringen Anzahl von
Teilnehmern.

iTCX

55GH260-M2324

Die übrigen Adressräume sind in zwei Klassen unterteilt, D und E.

Klasse-D-Netzwerke sind keinem Host zugeordnet. Sie werden für das Multicasting
verwendet.

Der Adressbereich beträgt 224.x.x.x bis 239.x.x.x

Klasse-E-Netzwerke sind experimentelle oder reservierte Adressen.
Der Adressbereich beträgt 240.x.x.x bis 247.x.x.x

iTCX

56 GH260-M2324

Anhang C Subnet-Maske

Die Subnet-Maske, auch IP-Netmask genannt, ist ein 32 Bit langes, binäres Bitmuster
zur Trennung von Netzwerk- und Geräteteil der IP-Adresse. Diese Subnet-Maske wird
mit der IP-Adresse logisch verknüpft, um die Netzwerk-ID und die Geräte-ID zu
erhalten. Die folgende Tabelle zeigt die Standard-Subnet-Maske für Adressen der
Klassen A, B und C. Jedes gesetzte Bit („1“) in der Subnet-Maske entspricht einem Bit
der IP-Adresse, das für die Netzwerk-ID verwendet wird. Jedes ungesetzte Bit („0“) in
der Subnet-Maske entspricht einem Bit der IP-Adresse, das für die Geräte-ID
verwendet wird.

Wenn Sie in Ihrem Netzwerk weitere Netzwerk-IDs benötigen, können Sie die
Standard-Subnet-Maske bitweise anpassen, indem Sie Bits aus der Geräte-ID setzen.
Damit werden weitere Netzwerk-IDs im Netzwerk verfügbar. Die folgende Tabelle zeigt
einige Beispiele, wie Subnetzmasken durch das Setzen von Bits aus der Geräte-ID zur
Bildung weiterer Subnetze verändert werden.

Die Anzahl der gültigen Geräte-IDs ergibt sich aus der folgenden Gleichung: 2n – 2,
wobei n die Anzahl der Bits ist, die in der Subnet-Maske nicht gesetzt (0) sind.

iTCX

57GH260-M2324

Adressklasse Maske in Binärschreibweise

Maske in Dezimal- oder
Oktett-Schreibweise

Klasse A 11111111 00000000 00000000 00000000 255.0.0.0
Klasse B 11111111 11111111 00000000 00000000 255.255.0.0
Klasse C 11111111 11111111 11111111 00000000 255.255.255.0

Maske (dezimal) Maske (binär) Maskenbits

Klasse A

255.0.0.0

(Grundeinstellung) 11111111 00000000 00000000 00000000 0

255.192.0.0 11111111 11000000 00000000 00000000 2

255.224.0.0 11111111 11100000 00000000 00000000 3

255.240.0.0 11111111 11110000 00000000 00000000 4

255.248.0.0 11111111 11111000 00000000 00000000 5

255.252.0.0 11111111 11111110 00000000 00000000 6

255.254.0.0 11111111 11111111 00000000 00000000 7

255.255.0.0 11111111 11111111 10000000 00000000 8

255.255.128.0 11111111 11111111 11000000 00000000 9

255.255.192.0.0 11111111 11111111 11100000 00000000 10
… ………… …

255.255.255.252 11111111 11111111 11111111 11111100 22

Klasse B

255.255.0.0

(Grundeinstellung) 11111111 11111111 00000000 00000000 0

255.255.192.0 11111111 11111111 11000000 00000000 2
… ………… …

255.255.255.252 11111111 11111111 11111111 11111100 14

Klasse C

255.255.255.0 (Grundeinstellung) 11111111 11111111 11111111 00000000 0

255.255.255.192 11111111 11111111 11111111 11000000 2
… ………… …

255.255.255.254 11111111 11111111 11111111 11111100 6

Anhang D ASCII-Tabelle

iTCX

58 GH260-M2324

ASCII

Dez Hex

Binär ASCII

Dez Hex

Binär

Zeichen Keine Parität Zeichen Keine Parität

NUL 00 00 00000000 @ 64 40 01000000
SOH 01 01 00000001 A 65 41 01000000
STX 02 02 00000010 B 66 42 01000010
ETX 03 03 00000011 C 67 43 01000011
EOT 04 04 00000100 D 68 44 01000100
ENQ 05 05 00000101 E 69 45 01000101
ACK 06 06 00000110 F 70 46 01000110

BEL 07 07 00000111 G 71 47 01000111

BS 08 08 00001000 H 72 48 01001000

HT 09 09 00001001 I 73 49 01001001
LF 10 0A 00001010 J 74 4A 01001010
VT 11 0B 00001011 K 75 4B 01001011

FF 12 0C 00001100 L 76 4C 01001100
CR 13 0D 00001101 M 77 4D 01001101
SO 14 0E 00001110 N 78 4E 01001110

SI 15 0F 00001111 O 79 4F 01001111
DLE 16 10 00010000 P 80 50 01010000
DC1 17 11 00010001 Q 81 51 01010001
DC2 18 12 00010010 R 82 52 01010010
DC3 19 13 00010011 S 83 53 01010011
DC4 20 14 00010100 T 84 54 01010100
NAK 21 15 00010101 U 85 55 01010101
SYN 22 16 00010110 V 86 56 01010110
ETB 23 17 00010111 W 87 57 01010111
CAN 24 18 00011000 X 88 58 01011000

EM 25 19 00011001 Y 89 59 01011001
SUB 26 1A 00011010 Z 90 5A 01011010
ESC 27 1B 00011011 [ 91 5B 01011011

FS 28 1C 00011100 \ 92 5C 01011100
GS 29 1D 00011101 ] 93 5D 01011101
RS 30 1E 00011110 ^ 94 5E 01011110
US 31 1F 00011111 _ 95 5F 01011111
SP 32 20 00100000 ` 96 60 01100000

! 33 21 00100001 a 97 61 01100001

" 34 22 00100010 b 98 62 01100010
# 35 23 00100011 c 99 63 01100011
$ 36 24 00100100 d 100 64 01100100

% 37 25 00100101 e 101 65 01100101

& 38 26 00100110 f 102 66 01100110

‘ 39 27 00100111 g 103 67 01100111

( 40 28 00101000 h 104 68 01101000

) 41 29 00101001 i 105 69 01101001

* 42 2A 00101010 j 106 6A 01101010
+ 43 2B 00101011 k 107 6B 01101011

, 44 2C 00101100 l 108 6C 01101100

- 45 2D 00101101 m 109 6D 01101101

. 46 2E 00101110 n 110 6E 01101110

/ 47 2F 00101111 o 111 6F 01101111

ASCII-Steuerzeichen

iTCX

59GH260-M2324

ASCII

Dez Hex

Binär ASCII

Dez Hex

Binär

Zeichen Keine Parität Zeichen Keine Parität

0 48 30 00110000 p 112 70 01110000

1 49 31 00110001 q 113 71 01110001

2 50 32 00110010 r 114 72 01110010

3 51 33 00110011 s 115 73 01110011

4 52 34 00110100 t 116 74 01110100

5 53 35 00110101 u 117 75 01110101

6 54 36 00110110 v 118 76 01110110

7 55 37 00110111 w 119 77 01110111

8 56 38 00111000 x 120 78 01111000

9 57 39 00111001 y 121 79 01111001

: 58 3A 00111010 z 122 7A 01111010

; 59 3B 00111011 { 123 7B 01111011
< 60 3C 00111100 | 124 7C 01111100
= 61 3D 00111101 } 125 7D 01111101
> 62 3E 00111110 ~ 126 7E 01111110
? 63 3F 00111111 DEL 127 7F 01111111

ASCII

Dez Hex

Äquiv.

Definition

ASCII-

Dez Hex

Äquiv.

Definition

Zeichen Ctrl-Taste Zeichen Ctrl-Taste

NUL 00 00 Crtl @ Null-Zeichen DC1 17 11 Crtl-Q

Datenfluss 1

- XON

SOH 01 01 Crtl-A

Beginn

DC2 18 12 Crtl-R Datenfluss 2

der Kopfzeile

STX 02 02 Crtl-B

Beginn

DC3 19 13 Crtl-S

Datenfluss 3

des Textes - XOFF

ETX 03 03 Crtl-C Ende des Textes DC4 20 14 Crtl-T Datenfluss 4

EOT 04 04 Crtl-D

Ende der

NAK 21 15 Crtl-U

Negative

Übertragung Bestätigung

ENQ 05 05 Crtl-E Abfrage SYN 22 16 Crtl-V

Synchron.

Idle

ACK 06 06 Crtl-F Bestätigung ETB 23 17 Crtl-W

Übertr.-Ende-

Block

BEL 07 07 Crtl-G Glocke CAN 24 18 Crtl-X Abbruch

BS 08 08 Crtl-H Rücktaste EM 25 19 Crtl-Y Medienende

HT 09 09 Crtl-I

Horizontaler

SUB 26 1A Crtl-Z

Substitut

Tabulator

LF 10 0A Crtl-J Zeilenvorschub ESC 27 1B Crtl-[ Escape

VT 11 0B Crtl-K

Vertikaler

FS 28 1C Crtl-\

Dateitrenner

Tabulator

FF 12 0C Crtl-L

Seiten-

GS 29 1D Crtl ]

Gruppen-

vorschub Trennzeichen

CR 13 0D Crtl-M

Wagen-

RS 30 1E Crtl |

Datensatz-

Rücklauf Trennzeichen

SO 14 0E Crtl-N Shift Out US 31 1F Crtl _

Einheiten-

Trennzeichen

SI 15 0F Crtl-O Shift In SP 32 20 Leerzeichen

DLE 16 10 Crtl-P

Data Link

Escape

Für Ihre Notizen

iTCX

60 GH260-M2324

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate,
gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um
Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders
gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt
werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR)
zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder
instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte,
Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie
ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden
Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche
Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen.
Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten.
OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen.
OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob
ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen
bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert
des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob
diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in
medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA
verkauften Produkte resultieren.

GARANTIEBEDINGUNGEN

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem
Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die
Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um
Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte
die folgenden Informationen bereit, bevor Sie sich an
OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Wenn es sich nicht um einen Garantiefall handelt, teilt
Ihnen OMEGA gerne die aktuellen Preise für Reparaturen
mit. Bitte halten Sie die folgenden Informationen bereit,
bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung
bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen
zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

OMEGA ist eine eingetragene Marke der OMEGA ENGINEERING, INC.
© Copyright OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

TEMPERATUR

VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
VU Leitungen: für Thermoelemente, Pt100 und Thermistoren
VU Kalibriergeräte und Eispunkt-Referenz
VU Schreiber, Regler und Anzeiger
VU Infrarot-Pyrometer

DRUCK UND KRAFT

VU Dehnungsmessstreifen, DMS-Brücken
VU Wägezellen und Druckaufnehmer
VU Positions- und Wegaufnehmer
VU Instrumente und Zubehör

DURCHFLUSS UND FÜLLSTAND

VU Massedurchflussmesser und Durchflussrechner
VU Strömungsgeschwindigkeit
VU Turbinendurchflussmesser
VU Summierer und Instrumente für Chargenprozesse

pH/LEITFÄHIGKEIT

VU pH-Elektroden, pH-Messgeräte und Zubehör
VU Tisch- und Laborgeräte
VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte
VU Industrielle pH- und Leitfähigkeitsmessung

DATENERFASSUNG

VU Kommunikations-gestützte Erfassungssysteme
VU PC-Einsteckkarten
VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen
VU Datenlogger, Schreiber, Drucker und Plotter
VU Software zur Datenerfassung und -analyse

HEIZELEMENTE

VU Heizkabel
VU Heizpatronen und -streifen
VU Eintauchelemente und Heizbänder
VU Flexible Heizelemente
VU Laborheizungen

UMWELTMESSTECHNIK

VU Mess- und Regelinstrumentierung
VU Refraktometer
VU Pumpen und Schläuche
VU Testkits für Luft, Boden und Wasser
VU Industrielle Brauchwasser- und Abwasserbehandlung
VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff

Für Ihren gesamten Bedarf
der Mess- und Regeltechnik

OMEGA … Ihr Partner

Online-Webshop www.omega.de

M4324-DE / 01.2007
