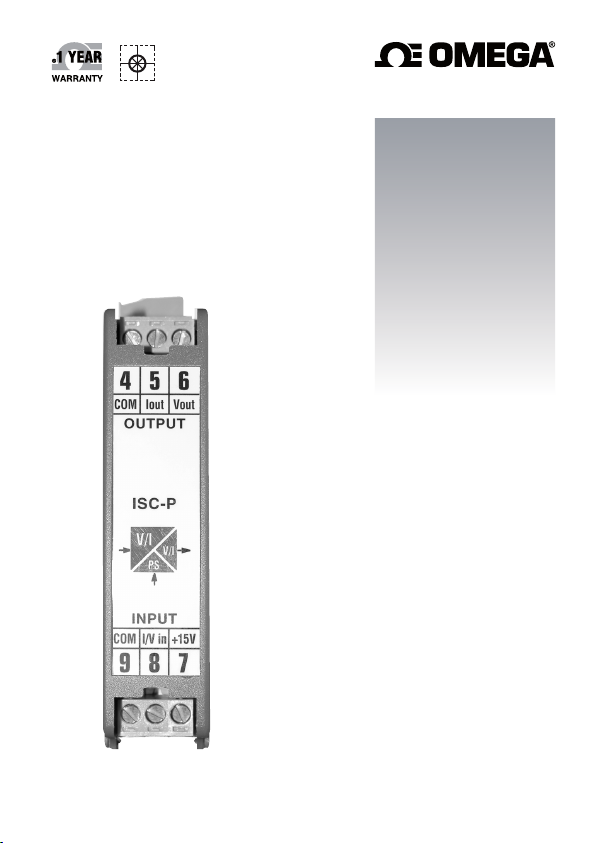

ISC-P
Messumformer
für Prozesssignale
mit 3-facher galvanischer Trennung
ISC-P / 10.2003
Page 2
Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.
WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.
www.omega.de
E-Mail: [email protected]
Technische Unterstützung und Applikationsberatung erhalten Sie unter:
OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: +49 (0) 7056 9398-0, Fax: +49 (0) 7056 9398-29
Gebührenfrei: 0800 8266342
E-Mail: [email protected]
Deutschland,
Österreich,
Schweiz
Weltweit: www.omega.com/worldwide/
OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: (203) 359-1660, Fax: (203) 359-7700
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]
USA
Page 3
Index
Allgemeine Informationen ...................................................................... 4
Kurzanleitung ......................................................................................... 5
Anschluss der Spannungsversorgung ............................................ 5
Einstellungen ................................................................................... 6
Abmessungen und Anschlüsse .............................................................. 8
Weitere Einstellungen ............................................................................ 9
Technische Daten ................................................................................. 10
Eingangssignal .............................................................................. 10
Ausgangssignal ............................................................................. 10
Spannungsversorgung .................................................................. 10
Allgemeine Merkmale .................................................................... 11
Galvanische Trennung ................................................................... 11
Mechanische Kennwerte und Abmessungen ................................. 11
Materialien ..................................................................................... 11
Sicherheitshinweise, Warnungen und Anmerkungen............................ 12
Garantiebedingungen ........................................................................... 15
3
Page 4
Allgemeine Informationen
Die galvanisch getrennten Messumformer der ISC-Serie dienen zur Umsetzung
von Prozesssignalen, Temperaturen und anderen elektrischen Signalen auf ein
standardisiertes Strom- oder Spannungssignal. Gleichzeitig erfolgt eine
galvanische Trennung von Eingang, Ausgang und Versorgung.
Neben der galvanischen Trennung zeichnen sich ISC-Messumformer durch ihre
ausgezeichnete Genauigkeit und kurze Ansprechzeiten aus. Mit einer Genauigkeit
von 0,2% und einer Ansprechzeit von bis zu 70 ms (je nach Modell) verarbeiten
diese Signal umformer die Messwerte von Aufnehmern so schnell, dass sie
zuverlässig und praktisch ohne nennenswerte Verzögerung an DatenerfassungsSystem e oder SPS ausgegeben werden könn en. Damit eignen sich die
Messumformer der ISC-Serie ideal für die Integration in 12-Bit-Messsysteme.
Die robuste galvanische Trennung vom 3500 V bedeutet Schutz des Systems vor
schädlichen Transienten oder Energiestößen, die üblicherweise zu Störungen und
Schäden im Messsystem führen würden. Die galvanische Trennung wirkt auch als
CE-Sicherheitsbarriere. Die Entkopplung der Kreise verhindert störende Rück wirkungen auf das Ausgangssignal, wie zum Beispiel Erdschleifen oder Leck ströme. Derartige Einflüsse führen zu Signalfehlern oder -verzerrungen und sind
oft sehr schwierig aufzuspüren.
Die 3-fache galvanische Trennung zwischen Eingang, Ausgang und Spannungs versorgung verhindert effektiv jegliche Interferenzen zwischen diesen Kreisen.
Die Neukalibrierung des Messumformers erfolgt bei Bedarf schnell und einfach
über die Gerätefront. Die Brücken zur Konfiguration sind nach Öffnen der
Frontabdeckung ebenfalls schnell und einfach zugänglich, ebenso wie die
Potentiometer zum Abgleich von Nullpunkt und Endwert. Diese Potentiometers
beinflussen sich gegenseitig kaum, so dass nur wenige Schritte für den Abgleich
erforderlich sind.
Bitte lesen Sie diese Anleitung aufmerksam, bevor Sie den ISC Messumformer
installieren oder benutzen, um das Instrument sicher und optimal einsetzen zu
können. Sie finden in dieser Anleitung alle elektrischen und mechanischen
Kenndaten, die Sie für Installation und Betrieb benötigen.
Anmerkung: Die wichtigsten technischen Daten sind auch auf dem Typenschild an
der Geräteseite angegeben. Vergewissern Sie sich, dass diese Daten mit den für
Ihre Applikation erforderlichen Daten übereinstimmen. Dies gilt insbesondere für
die Spannungsversorgung.
4
Page 5
Kurzanleitung
110 mm
Spannungsversorgungs-
Klemmen
Die Frontabdeckung der ISC Messumformer kann nach unten
hin geöffnet werden und gibt den Zugang zu Abgleich potentiometern und Brücken zur Einstellung der Eingangs- und
Ausgangsbereiche frei.
Um die Abdeckung herunterzuklappen, drücken Sie wie in
Abbildung 1 gezeigt oben auf die Seiten der Abdeckung, in der
Nähe der Ausgangsklemmen.
Die Abdeckung kann nun heruntergeklappt werden wie in
Abbildung 2 gezeigt.
Abbildung 1 Frontansicht mit geschlossener Abdeckung
Anschluss der Spannungsversorgung
Die Versorgung der ISC Messumformer erfolgt über den Schraubklemmenblock
oben auf dem Instrument. Dieser Klemmenblock ist gegenüber den anderen
Klemmenblocks um 90 Grad gedreht, um Verwechselungen zu vermeiden. In der
Nähe der Klemmen für die Spannungsversorgung befindet sich ein kleiner gelber
Aufkleber mit näheren Angaben zur Versorgung.
Wichtig: Auf dem weißen Aufkleber auf der Gehäuseseite ist die Betriebs spannung des Messumformers angegeben. Vergewissern Sie sich, dass diese
Spannung mit der Spannung übereinstimmt, an die Sie den Messumformer
anschließen möchten.
Nähere Informationen zum Anschluss der Spannungsversorgung entnehmen Sie
bitte der Seite 9 dieser Anleitung.

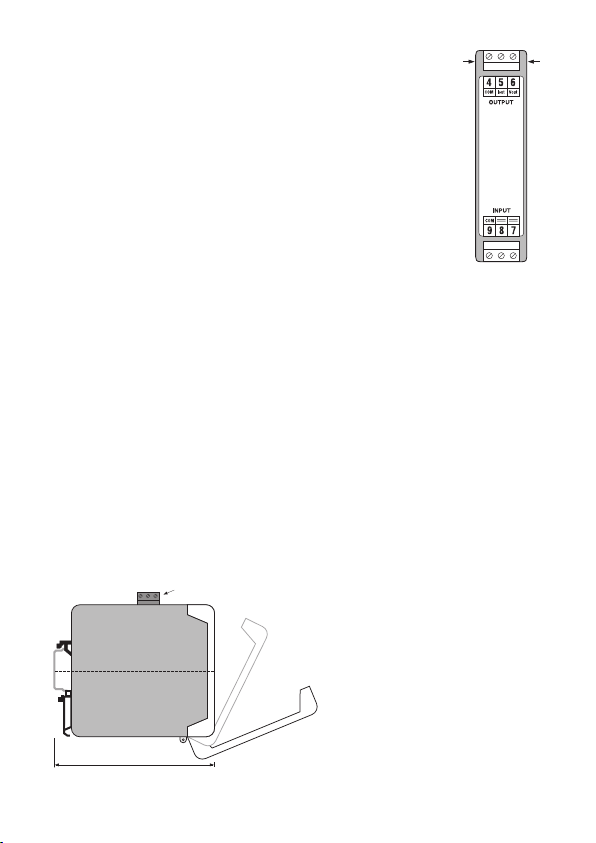

Abbildung 2 Seitliche Ansicht
Öffnen der Frontabdeckung:
Zugang zu Bereichseinstellung von
Eingang und Ausgang sowie zu den
Abgleichspotentiometern.
5
Page 6
Einstellung der Signalbereiche
Brücken zur Einstellung
des Ausgangssignals
Brücken zur Einstellung
des Eingangssignals
Potentiometer für
Endwert- und Nullpunktabgleich
Zur Einstellung der Signalbereiche für Eingang und Ausgang wählen Sie zunächst
die gewünschten Bereiche mit den Brücken wie aus der Abbildung ersichtlich und
fahren Sie anschließend mit dem Bereichsabgleic h fort wie auf Seite 8
beschrieben.

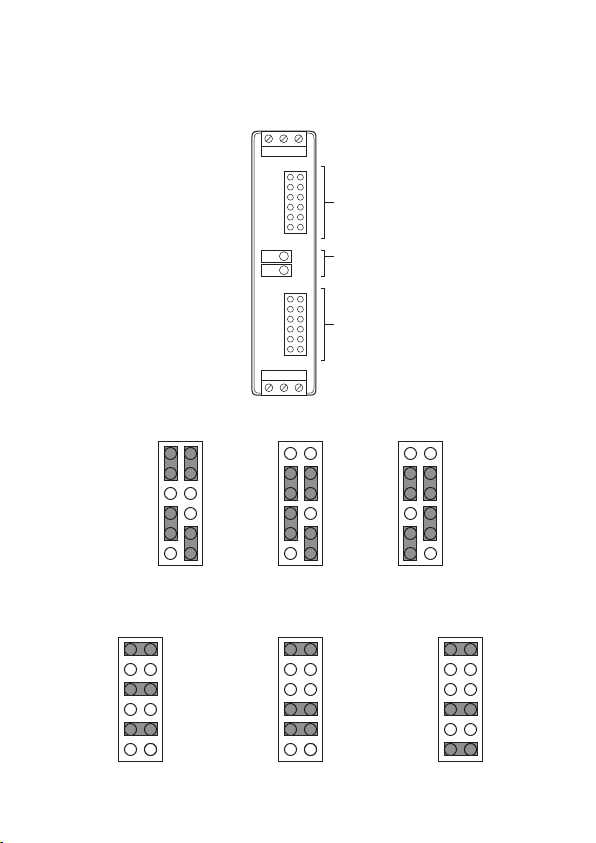

Abbildung 3
Frontansicht mit
geöffneter Abdeckung

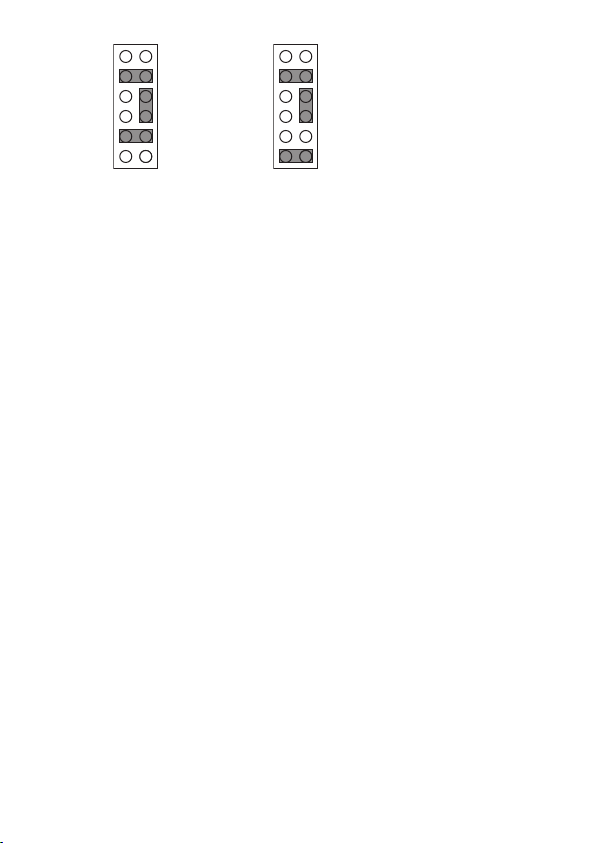

Brücken: Ausgangssignalbereich
0/20 mA (4/20 mA) 0/10 V DC 0/1 V DC
Brücken: Eingangssignal-Bereich
0/20 mA (4/20 mA) 0/50 mA (10/50 mA) 0/5 mA (1/5 mA)
6
Page 7
0 bis 10 V DC 0 bis 1 V DC
Einstellung
1. Schließen Sie das Eingangssignal an die Klemmen 8 (Signal) und 9 (Masse)
an.
2. Schließen Sie ein Multimeter an die Ausgangsklemmen an (4 und 5 für mAoder 4 und 6 für V DC-Signale).
(Die Werte in Klammern zeigen als Beispiel die Umsetzung eines
Eingangssignals von 4 bis 20 mA auf 0 bis 10 V DC.)
3. Legen Sie ein Eingangssignal an, das dem Nullpunkt entspricht (0 mA).
Stellen Sie mit dem Potentiometer für den Nullpunktabgleich (OFFSET) ein
Ausgangssignal von Null (0 V DC) ein).
4. Legen Sie ein Eingangssignal an, das der Differenz zwischen oberem und
unteren Grenzwert des Eingangsbereichs entspricht (20 - 4 = 16 mA).
Verdrehen Sie das Potentiometer SPAN für den Endwertabgleich, bis Sie als
Ausgangsignal die Differenz zwischen oberem und unterem
Ausgangsgrenzwert erhalten (10 - 0 = 10 V DC).
5. Legen Sie ein Eingangssignal an, das dem unteren Grenzwert des
Eingangsbereichs entspricht (4 mA). Stellen Sie mit dem Potentiometer für
den Nullpunktabgleich (OFFSET) ein Ausgangssignal ein, das dem unteren
Ausgangsgrenzwert entspricht (0 V DC).
6. Legen Sie ein Eingangssignal an, das dem oberen Grenzwert des
Eingangsbereichs entspricht und vergewissern Sie sich, dass am Ausgang
das entsprechende Signal anliegt (20 mA = 10 V DC).
Wenn eine höhere Genauigkeit erforderlich ist, kann in Schritt 6 bei Bedarf auch
der obere Ausgangsgrenzwert mit dem Potentiometer SPAN erneut abgeglichen
werden. In diesem Fall müssen anschließend die Schritte 5 und 6 wiederholt
werden.
In der Regel kann jedoch mit diesen drei Schritten eine ausreichende Genauigkeit
erzielt werden. Schließen Sie die Frontabdeckung, nachdem Sie die Einstellungen
vorgenommen haben.
7
Page 8

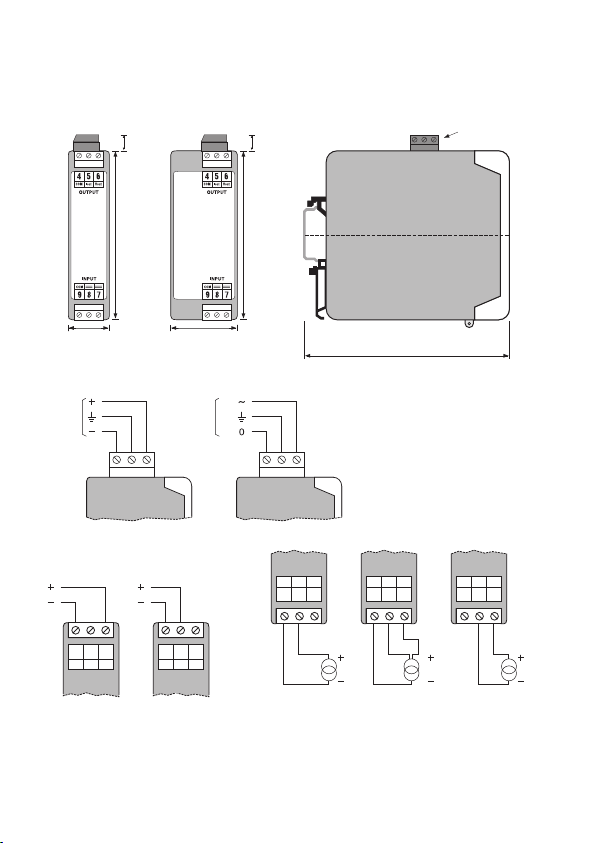

Abmessungen und Anschlüsse
INPUT
9
COM I/V in +15V
87
INPUT
9
COM I/V in +15V
87
INPUT
9
COM I/V in +15V
87
Strom- oder
Spannungsquelle
3-Draht-
Aufne hmer
2-Draht-
Aufne hmer
V
OUTPUT
4
COM Iout Vout
56
mA
OUTPUT
4
COM Iout Vout
56
DC
PE
L
N
AC
110 mm
Spannungs-
versor gung
93 mm
9 mm
DC
22,5 mm
93 mm
9 mm
AC
37 mm
Sonderbreite für Modelle mit AC-Spannungsversorgung
DC-Spannungsversorgung
AC-Spannungsversorgung
Ausgangsverdrahtung Eingangsverdrahtung
8
Page 9
Weitere Einstellungen
Anhand der folgenden Gleichung lässt sich feststellen, ob eine gewünschte
Umsetzung möglich ist. Für diese Berechnung müssen das Eingangssignal sowie
das gewünschte Ausgangssignal und somit auch die einzustellenden Eingangsund Ausgangsbereiche bekannt sein.
Diese Werte werden als Parameter I1, I2, O1, O2, IR und OR in die Formel
eingesetzt, um zu bestimmten, ob diese Einstellung möglich ist.
Eingangssignal: von [I1] bis [I2] in mA oder V DC
Ausgangssignal: von [O1] bis [O2] in mA oder V DC
Maximaler Eingangsbereich: aus folgenden Bereichen für [IR] auszuwählen:
20 mA 50 mA 10 V DC 1 V DC
Maximaler Ausgangsbereich : aus folgenden Bereichen für [OR] auszuwählen:
10 V DC 20 mA 1 V DC
Anhand der Gleichung 1 kann nun der Parameter SPAN
für die Spanne ermittelt und mit Tabelle 1 verglichen werden.
Gleichung 1 SPAN = {IR / (I2 – I1)} × {(O2 – O1) / OR}
Tabelle 1 SPAN > 2 Einstellung NICHT möglich.
0,5 < SPAN < 2 Einstellung möglich.
0,05 < SPAN < 0,5 Einstellung möglich. Fahren Sie mit der
SPAN < 0,05 Einstellung möglich, jedoch kritisch.
Einstellung fort und wählen Sie die
kleinstmögliche Ausgangseinstellung
wie rechts gezeigt.
Fahren Sie mit der Einstellung fort und
wählen Sie die kleinstmögliche
Ausgangseinstellung wie rechts gezeigt.
Anhand der Gleichung 2 kann nun der Parameter OFFSET
für den Nullpunkt abgleich ermittelt und mit Tabelle 2 verglichen werden.
Gleichung 2 OFFSET = (O1 / OR) – SPAN × (I1 / OR)
Tabelle 2 -0,5 < OFFSET < 0,5 Einstellung möglich.
9
Page 10
Technische Daten: ISC-P Modelle
Eingangssignal
Eingangssignal (Spannungsbereiche) 0 bis 10 V DC
Eingangssignal (Strombereiche) 0 bis 20mA oder 4 bis 20mA
Ausgangssignal
Ausgangssignal (Spannungsbereiche) 0 bis 10 V DC
Maximale Ausgangsspannung ca. 11 V DC
Minimale Ausgangsspannung ca. -1 V DC
Minimaler Lastwiderstand 1 kOhm
Ausgangssignal (Strombereiche) 0 bis 20 mA oder 4 bis 20 mA
Maximaler Ausgangsstrom ca. 22 mA
Minimaler Ausgangsstrom ca. -1,5 mA
Maximaler Bürdewiderstand 400 Ohm
Spannungsversorgung
DC-Spannungsversorgung 24 V DC ±10%
AC-Spannungsversorgung 230 V AC ±10% 50/60 Hz
Leistungsaufnahme < 3,8 VA
0 bis 1 V DC
0/50 mA (10/50 mA)
0/5 mA
0 bis 1 V DC
115 V AC ±10% 50/60 Hz
10
Page 11
Allgemeine Merkmale
Genauigkeit < 0,2% des Endwerts
Optimiert für 12-Bit-Systeme
Linearität < 0,1% des Endwerts
Temperaturdrift < 150 ppm/°C (max. < 200 ppm/°C)
Ansprechzeit < 70 ms für 90% des Endwerts
Bandbreite 20 Hz (-3 dB)
Elektrische Anschlüsse Steckbare Schraubklemmen
Maximaler Leiterquerschnitt 2,5 mm
2
Schutzart IP30
Betriebstemperatur 0 bis 60°C
Lagertemperatur -20 bis +70°C
Galvanische Trennung
DC Modelle Eingang - Ausgang . . . . . . . 3500 V (60 Sekunden)
Versorgung - Eingang . . . . . 3500 V (60 Sekunden)
Versorgung - Ausgang . . . . 1000 V (60 Sekunden)
AC-Modelle Eingang - Ausgang . . . . . . . 3500 V (60 Sekunden)
Versorgung - Eingang . . . . . 3500 V (60 Sekunden)
Versorgung - Ausgang . . . . 3500 V (60 Sekunden)
Alle Trennspannungen wurden über 60 Sekunden als Effektivwert mit einem
Leckstrom von < 1 mA gemessen.
Anmerkung: Die oben angegebenen Werte für die galvanische Trennung erfüllen
die höheren Anforderungen von Systemen für den Verunreinigungsgrad 2.
Mechanische Kennwerte und Abmessungen
DC Modelle 22,5 x 93 x 110 mm
AC Modelle 37,0 x 93 x 110 mm
Gewicht, DC-Modelle 120 g
Gewicht, AC-Modelle 200 g
DIN-Schienenmontage entsprechend DIN46277 und DIN EN 50022,
37,5 × 7,5 mm
Materialien
Gehäuse und Abdeckung Polyamid PA6 UL94 V-2, blau
Klemmen Polyamid UL94 V-0
11
Page 12
Sicherheitshinweise, Warnungen und Anmerkungen
Installation
Sicherheitshinweise
Installation und Bedienung dieses Gerät dürfen nur von
qu alifi ziert em Pe rsona l aus gefüh rt we rden. Der
einer internen Sicherung ausgestattet. Es nimmt den Betrieb sofort nach Anliegen
der Spannungsversorgung auf. Bei der Installation ist ein separater Schalter für
die Spannungsversorgung sowie eine Sicherung vorzusehen. Weiterhin sind
geeignete Schutzvorrichtungen vorzusehen, wenn das Gerät zur Ansteuerung von
Maschinen oder Prozessen eingesetzt wird und ein Ausfall des Gerätes zu
Schäden oder Verletzungen führen könnte.
Empfohlene Sicherungen Modelle mit 24 V DC-Versorgung 250 mA träge
Sicherheitsvorschriften
Das Gerät wurde entsprechend EN-61010-1 entwickelt und getestet
sowie in einwandfreiem Zustand ausgeliefert. Diese Bedienungs -
anleitung enthält wichtige Informationen, die zu beachten sind, um ein
einwandfreies Funktionieren des Gerätes und sichere Betriebsbedingungen
si cherzustel len. Das Gerät wurde für de n Eins atz in Innenräumen mit
ausreichender Entlüftung konzipiert, die eine Überhitzung des Gerätes verhindert.
Es kann ohne Sicherheitsbedenken kurzzeitig bei Temperaturen von bis 10°C bzw.
bis zu 70°C eingesetzt werden. Stellen Sie alle Anschlüsse her, bevor sie die
Versorgungsspannung an das Gerät anlegen. Nehmen Sie bei anliegender
Versorgungsspannung keine Änderungen an der Verdrahtung vor.
Installieren Sie Messumformer nicht in der Nähe von Geräten, die elektrische
Störsignale oder magnetische Felder erzeugen, wie zum Beispiel Relais, Schütze,
Elektromotoren, usw. Nehmen Sie den Messumformer erst in Betrieb, wenn die
Installation vollständig abgeschlossen ist.
Messumformer ist weder mit einem Netzschalter noch mit
Modelle mit 230 V AC-Versorgung 70 mA träge
Modelle mit 115 V AC-Versorgung 100 mA träge
12
Page 13
Spannungsversorgung
Die Spannungsversorgung ist an die Klemmen 1, 2 und 3 anzuschließen wie
beschrieben. Die Kennwerte der Spannungsversorgung müssen mit den Angaben
auf dem Typenschild übereinstimmen. Bitte vergewissern Sie sich, dass das Gerät
an eine Versorgung mit der korrekten Spannung and Frequenz angeschlossen ist.
Schließen Sie das Gerät nicht an Leitungen an, die bereits voll ausgelastet sind
oder die zur Versorgung von häufig geschalteten oder induktiven Lasten ver wendet werden.
Achtung: Bei Modellen mit DC-Versorgung ist auf die korrekte Polarität zu achten.
Signalverdrahtung
Bei der Eingangsverdrahtung sind einige Punkte zu berücksichtigen. So können
die Eingangsleitungen bei größeren Längen als Antennen wirken und elektrische
Störsignale aufnehmen. Daher gilt:
Verlegen Sie Eingangsleitungen nicht zusammen mit Netzleitungen oder anderen
leistungsführenden Leitungen wie zum Beispiel für Heizwiderstände, Schütze,
Halbleiterrelais usw., sondern immer getrennt von diesen.
Wenn abgeschirmte Kabel verwendet werden, legen Sie die Abschirmung immer
nur an einer Seite auf, vorzugsweise am Messumformer.
Sensorspeisung
Der Messumformer ISC ist mit einer integrierten Sensorspeisung ausgestattet.
Diese Spannung liegt an den Klemmen 7 und 9 an. Schließen Sie an diese
Klemmen keine externe Spannung an, anderenfalls werden der Messumformer
sowie die externe Versorgung beschädigt.
13
Page 14
Sicherheitshinweise
Hinweise
Vor jeglichen Einstellungs-, Austausch-, Wartungs- oder
Reparaturarbeiten muss das Gerät von der Spannungs -
um es immer in einem guten Betriebszustand zu halten. Um der Gefahr eines
elektrischen Schlages oder eines Feuers vorzubeugen, setzen Sie das Gerät keiner
übermäßigen Feuchtigkeit aus. Betreiben Sie das Gerät nicht in Umgebungen mit
brennbaren Gasen oder Dämpfen. Eine derartige Umgebung stellt definitiv ein
Sicherheitsrisiko dar. Das Gerät ist für den Einbau in einer Verteilung, einem
Schaltschrank oder einer ähnlichen geschützten Umgebung ausgelegt.
Sollte das Gerät Anzeichen für Beschädigungen aufweisen, nicht wie erwartet
funktionieren, unter ungünstigen Umgebungsbedingungen gelagert worden sein
oder eine vorgeschaltete Sicherung ausgelöst haben, nehmen Sie das Gerät außer
Betrieb und senden Sie es zur Reparatur ein.
1. Trennen Sie das Instrument von der Spannungsversorgung.
2. Melden Sie den Vorfall entsprechend der an Ihrem Standort gültigen
Vorschriften.
3. Schalten Sie alle Klimaanlagen ab.
4. Bekämpfen Sie das Feuer mit einem CO2-Löscher oder einem anderen
geeigneten Löschmittel, jedoch keinesfalls mit Wasser.
Warnung : Verwenden Sie in geschlossenen Räumen oder Bereichen keine
Systeme mit Flüssigkeitsnebeln.
versorgung getrennt werden. Halten Sie das Gerät sauber,
Im Falle eines Brandes
14
Page 15
GARANTIEBEDINGUNGEN
OMEG A gara ntiert , dass die Ge räte f rei von Mater ial- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate,
gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um
Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders
gehen.
Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt
werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR)
zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder
instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte,
Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie
ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden
Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche
Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen.
Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.
OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten.
OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den
Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen.
OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den
Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob
ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen
bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert
des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob
diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.
SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in
medizintechn ischen Applikatione n, in kerntechnische n Einrichtungen, an Me nschen oder auf andere Weise missbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEG A von jegli chen Ansp rüche n und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA
verkauften Produkte resultieren.
Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem
Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die
Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.
Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um
Beschädigungen während des Versands zu vermeiden.
Wenn es si ch um einen Garantiefall handelt, halten Sie bitte
die folgenden Informationen bereit, bevor Sie sich an
OMEGA wenden:
1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.
2. Modell und Seriennummer des Produkts.
3. Reparaturanweisungen und/oder Fehlerbeschreibung.
OMEG A beh ält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen
zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.
OMEGA ist eine eingetragene Marke der OMEGA ENGINEERING, INC.
© Copyright OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche
Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.
RÜCKGABEN/REPARATUREN
Wenn es sich nicht um einen Garantiefall handelt, teilt
Ihnen OMEGA gerne die aktuellen Preise für Reparaturen
mit. Bitte halten Sie die folgenden Informationen bereit,
bevor Sie sich an OMEGA wenden:
1. Die Auftragsnummer, unter der die Instandsetzung
bestellt wird.
2. Modell und Seriennummer des Produkts.
3. Reparaturanweisungen und/oder Fehlerbeschreibung.
Page 16
TEMPERATUR
VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
VU Leitungen: für Thermoelemente, Pt100 und Thermistoren
VU Kalibriergeräte und Eispunkt-Referenz
VU Schreiber, Regler und Anzeiger
VU Infrarot-Pyrometer
DRUCK UNDKRAFT
VU Dehnungsmessstreifen, DMS-Brücken
VU Wägezellen und Druckaufnehmer
VU Positions- und Wegaufnehmer
VU Instrumente und Zubehör
DURCHFLUSS UND FÜLLSTAND
VU Massedurchflussmesser und Durchflussrechner
VU Strömungsgeschwindigkeit
VU Turbinendurchflussmesser
VU Summierer und Instrumente für Chargenprozesse
pH/LEITFÄHIGKEIT
VU pH-Elektroden, pH-Messgeräte und Zubehör
VU Tisch- und Laborgeräte
VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte
VU Industrielle pH- und Leitfähigkeitsmessung
DATENERFASSUNG
VU Kommunikations-gestützte Erfassungssysteme
VU PC-Einsteckkarten
VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen
VU Datenlogger, Schreiber, Drucker und Plotter
VU Software zur Datenerfassung und -analyse
HEIZELEMENTE
VU Heizkabel
VU Heizpatronen und -streifen
VU Eintauchelemente und Heizbänder
VU Flexible Heizelemente
VU Laborheizungen
UMWELTMESSTECHNIK
VU Mess- und Regelinstrumentierung
VU Refraktometer
VU Pumpen und Schläuche
VU Tes tkits für Luft, Boden und Wasser
VU Industrielle Brauchwasser- und Abwasserbehandlung
VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff
Für Ihren gesamten Bedarf
der Mess- und Regeltechnik
OMEGA … Ihr Partner
Online-Webshop www.omega.de
Loading...
