Page 1

SERIES

Le Nouveau Standard de Qualité

INFCAC

Indicateur pour mesures efficaces vraies INFINITY

Mode d’emploi



Page 2

Autres produits proposés par

Le Nouveau Standard de Qualité



Compteurs

Fréquencemètres

Régulateurs PID

Horloges/T emporisateurs

Indicateurs Force/Pesage

Imprimantes

Indicateurs de Process

Régulateurs Tout ou Rien

Enregistreurs

Humidimètres

Transmetteurs

Thermocouples

Thermistances

Enceintes thermostatées

Fils et Accessoires

Service Après Vente France : Newport

9 rue Denis Papin, 78190 Trappes, Tél: (33) 0130-621-400 FAX: (33) 0130-699-

120

E-mail: [email protected]

Tachymètres

Minuteries

Totalisateurs

Voltmètres

Multimètres

Testeurs de soudure

Stylos pHmètres

pHmètres

Electrodes pH

Pyromètres

Débitmètres

USA et Canada : 1-800-NEWPORT

Mexique : (95) 800-NEWPORT

La présente documentation ne doit pas être copiée, photocopiée, reproduite, traduite ou mise sous support électronique ou sous forme lisible par une machine, en tout ou partie, sans l'accord écrit préalable de NEWPORT Electronics Inc.

Ce produit est protégé par un ou plusieurs des brevets suivants : US Patents Des. 336,895; 5,274,577/FRANCE N° 91 12756/ESPAGNE 2039150/GRANDE BRETAGNE Patent N° 2248954 et autres brevets internationaux. Le design du plastron est une marque déposée de NEWPORT ELECTRONICS INC., USA.

Ce Document appartient au Service : ..........................................................

MAL0595BG5B

Page 3

TABLE DES MATIERES

Table des Matières

T able des Matières i

Liste des Figures et des T ables i ii

Préface v

Chapitre 1 Préparation et Mise en Service 1

1.1 A vant de commencer 3

1.2 Caractéristiques et Options 4

1.3 Consignes de sécurité 5

1.4 Mise en Service 6

Chapitre 2 Fonctionnement 13

2.1 Introduction 15

2.2 Réglage des gammes d’entrée avec le Sélecteur SW1 16

2.3 Affichages du panneau avant 17

2.4 T ouches du panneau avant 18

2.5 Diagrammes de programmation 19 Réglage des Points de Consigne (Mode En Service) 19 Configuration des Menus (Mode Configuration) 20

2.6 Configuration des Menus 22 Menu Entrée 23 Menu Lecture 25 Menu Points de Consigne 30 Menu Sortie 33 Menu Communications 35

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 4

TABLE DES MATIERES

Chapitre 3 Mesures Efficaces V raies 49

3.1 Introduction 51

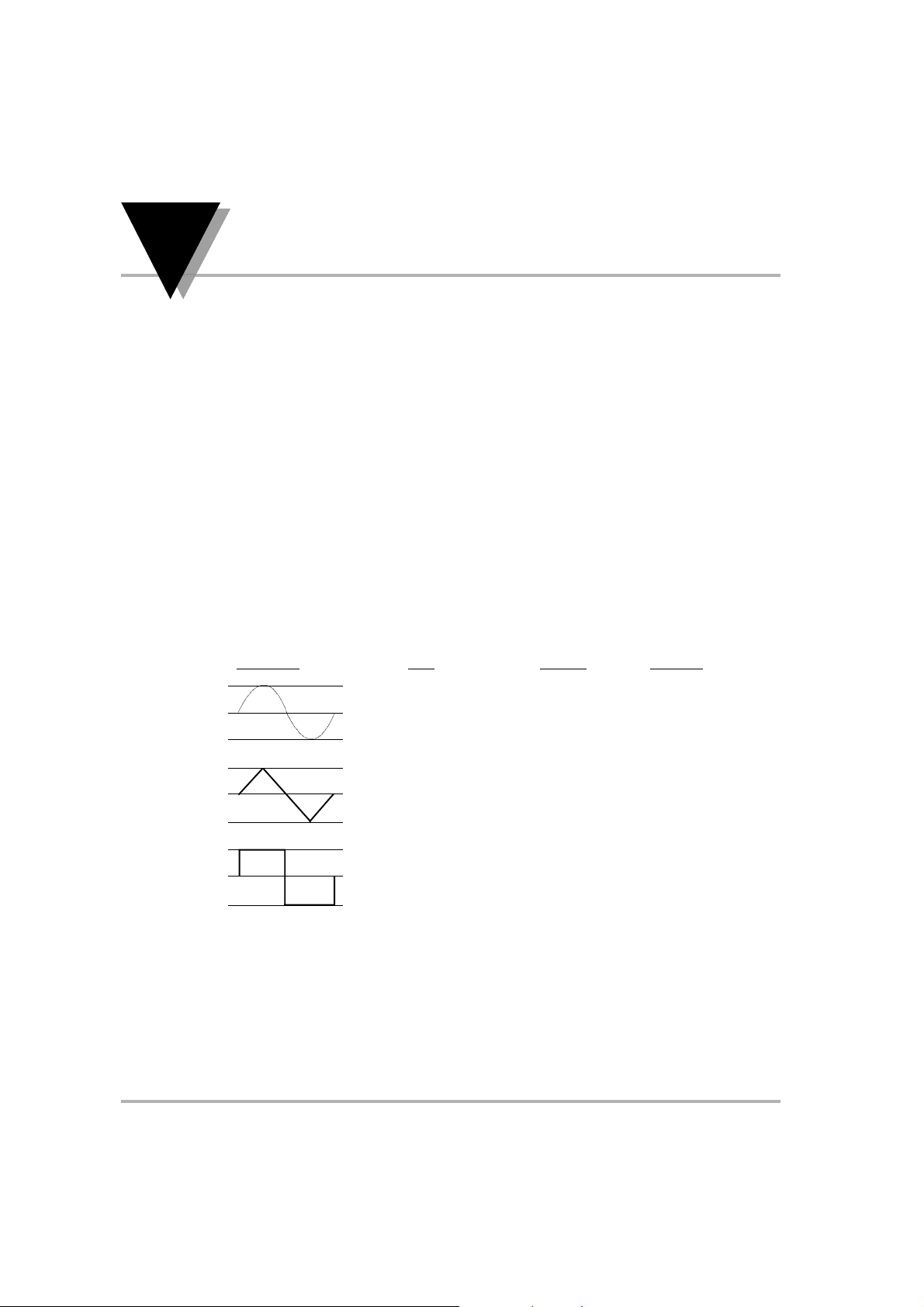

3.2 Mesures Efficaces V raies comparées aux Mesures de V aleur Moyenne 52

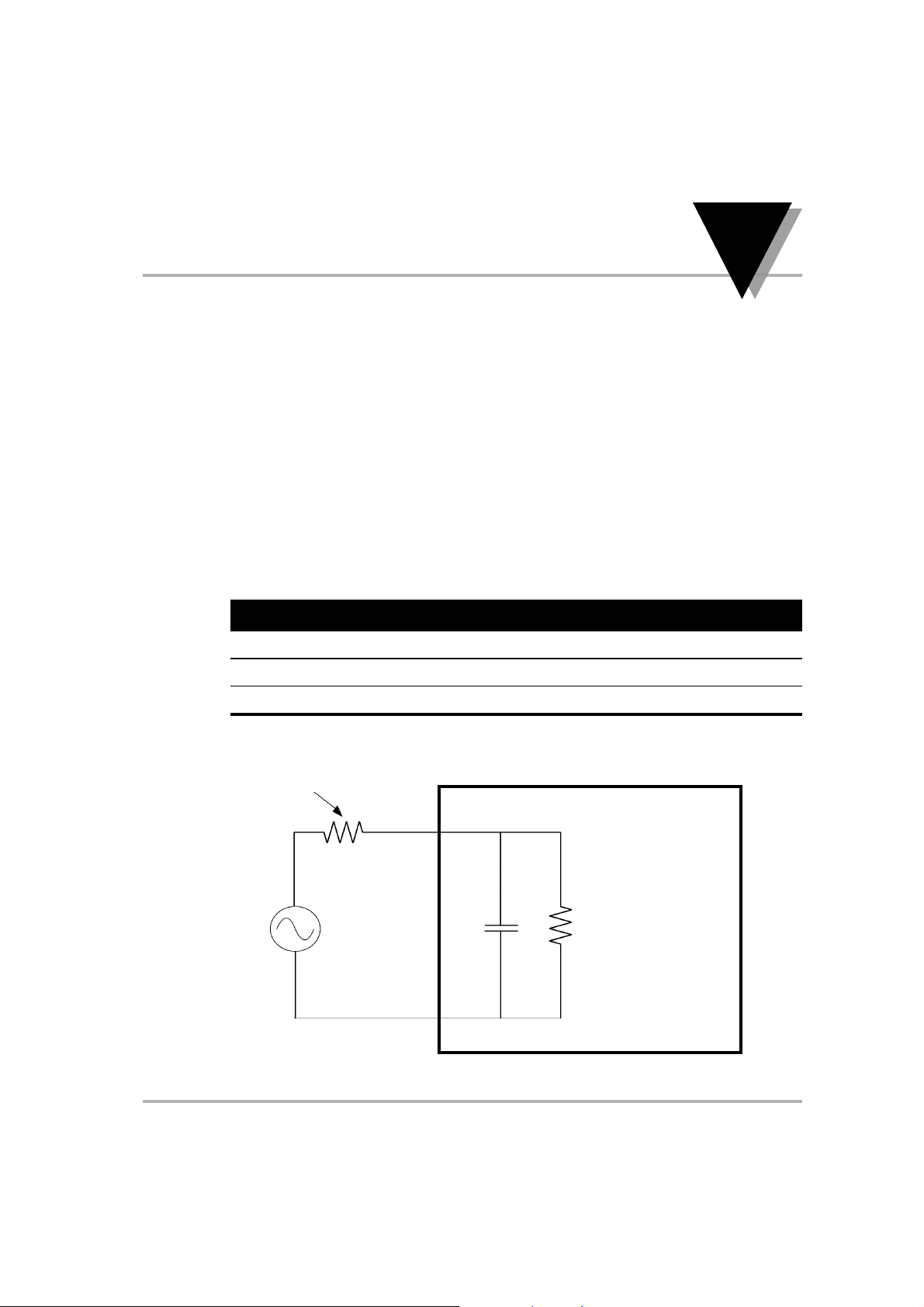

3.3 Impédance d’entrée et influence des câbles et de l’atténuateur d’entrée 53

3.4 Effets du courant d’entrée 54

3.5 Erreurs dues aux surtensions momentanées 54

3.6 Entrée gardée pour éviter les tensions parasites d’entrée 54

3.7 Effets des tensions de mode commun 55

Chapitre 4 Réglages et Caractéristiques 57

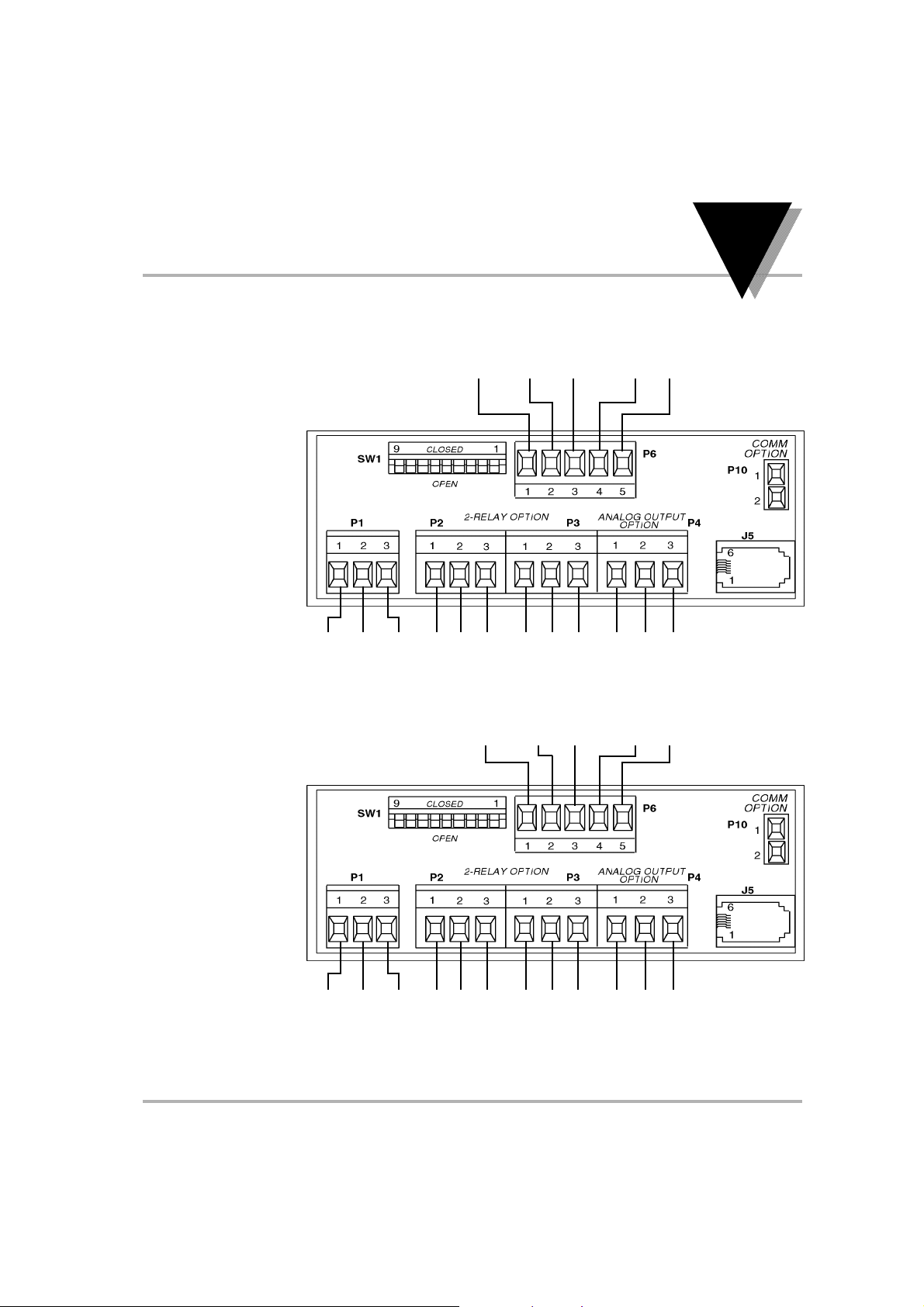

4.1 Panneau arrière 59

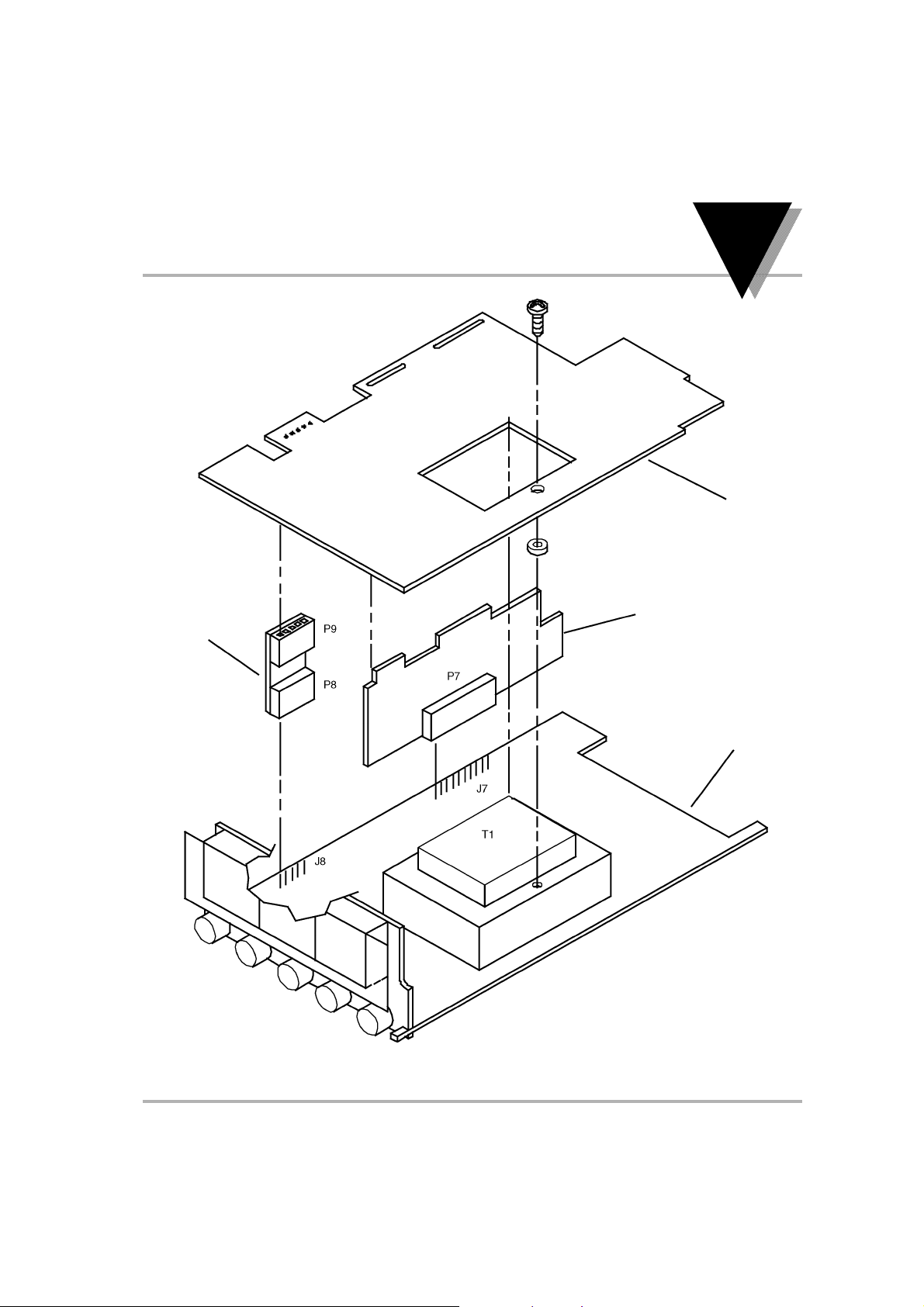

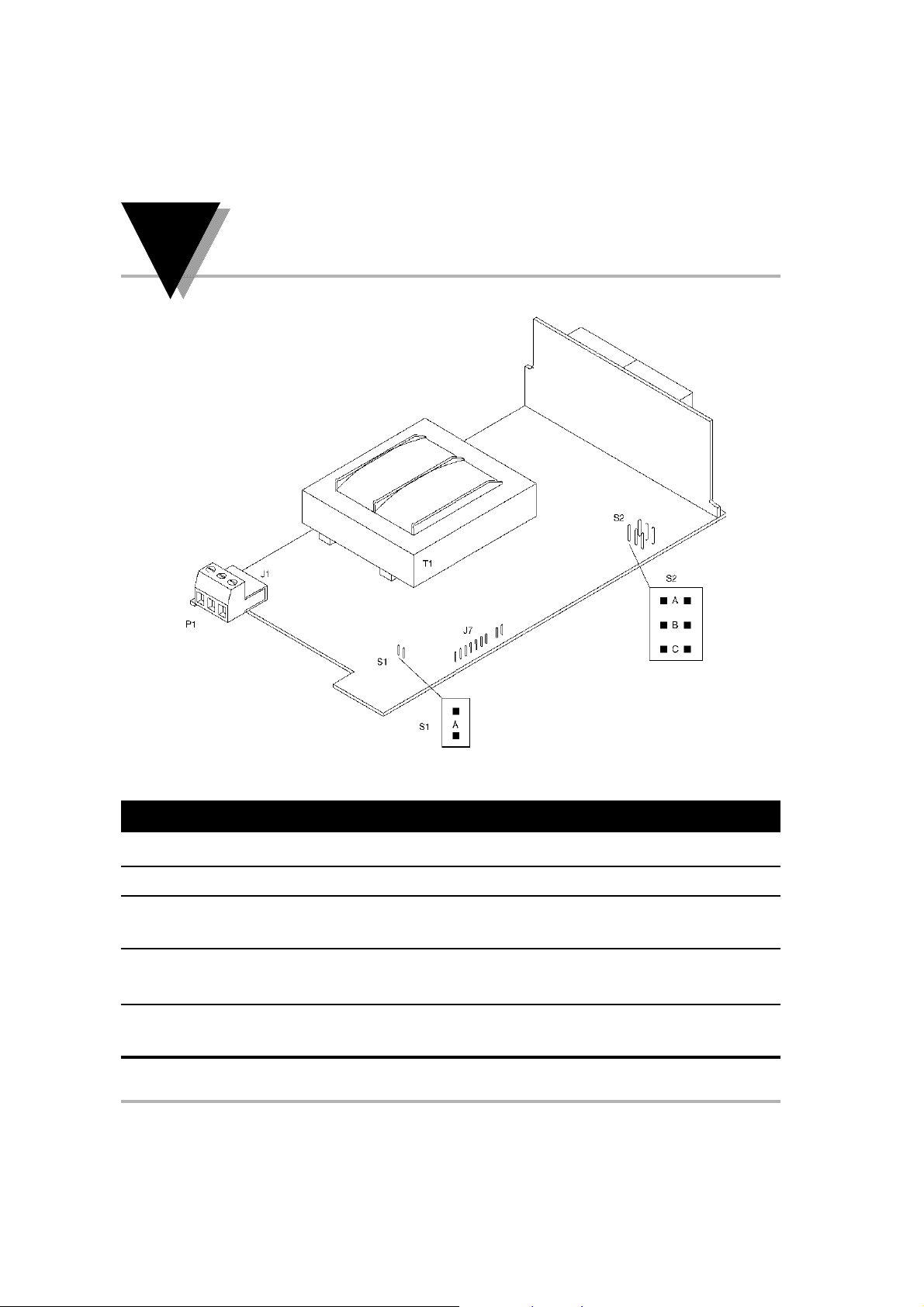

4.2 Carte Principale 60

4.3 Cavaliers W1-W3 de changement d’alimentation 61

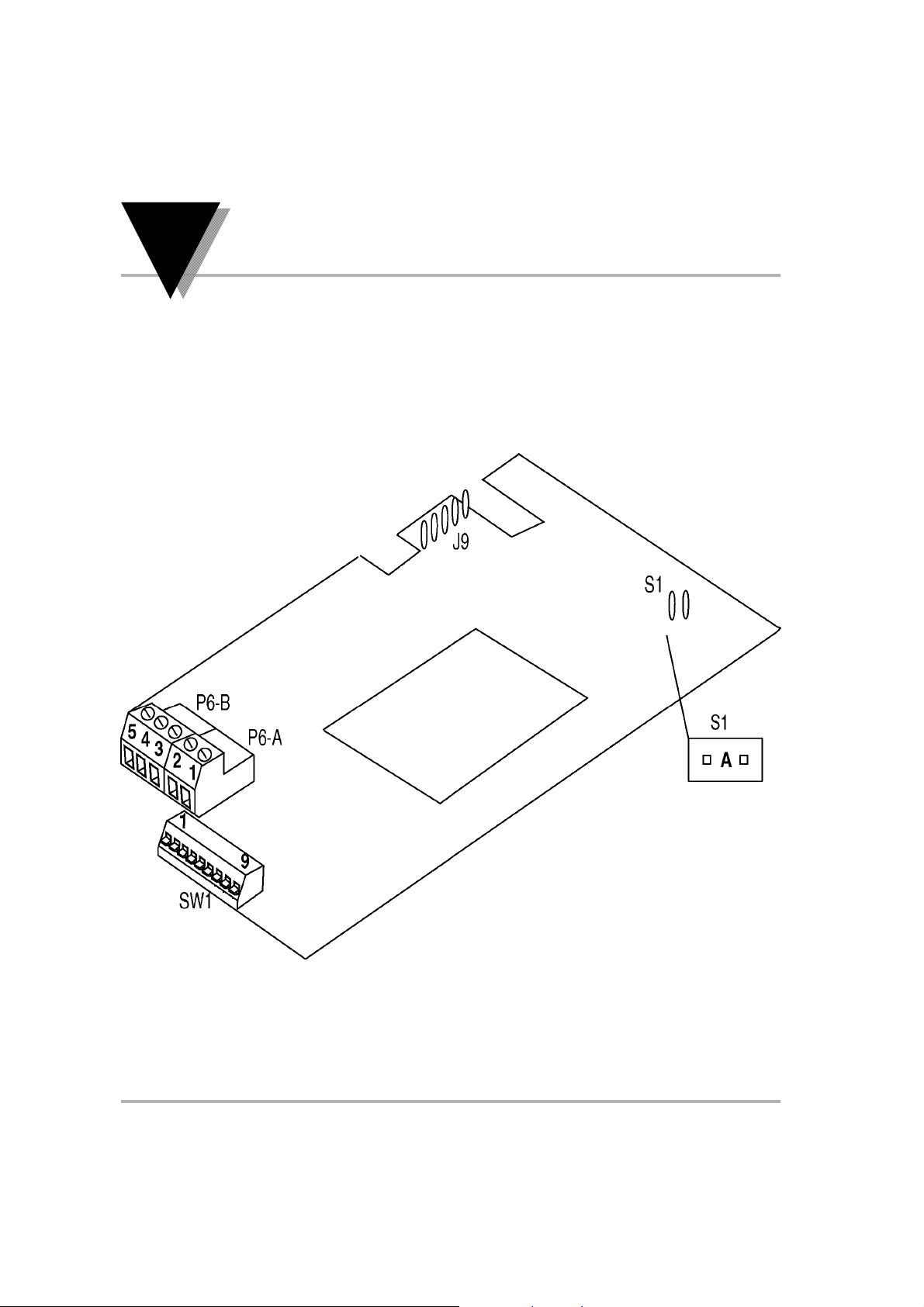

4.4 Carte Signaux 62

4.5 Dimensions du boîtier 64

4.6 V aleurs préréglées en usine 65

Index 75

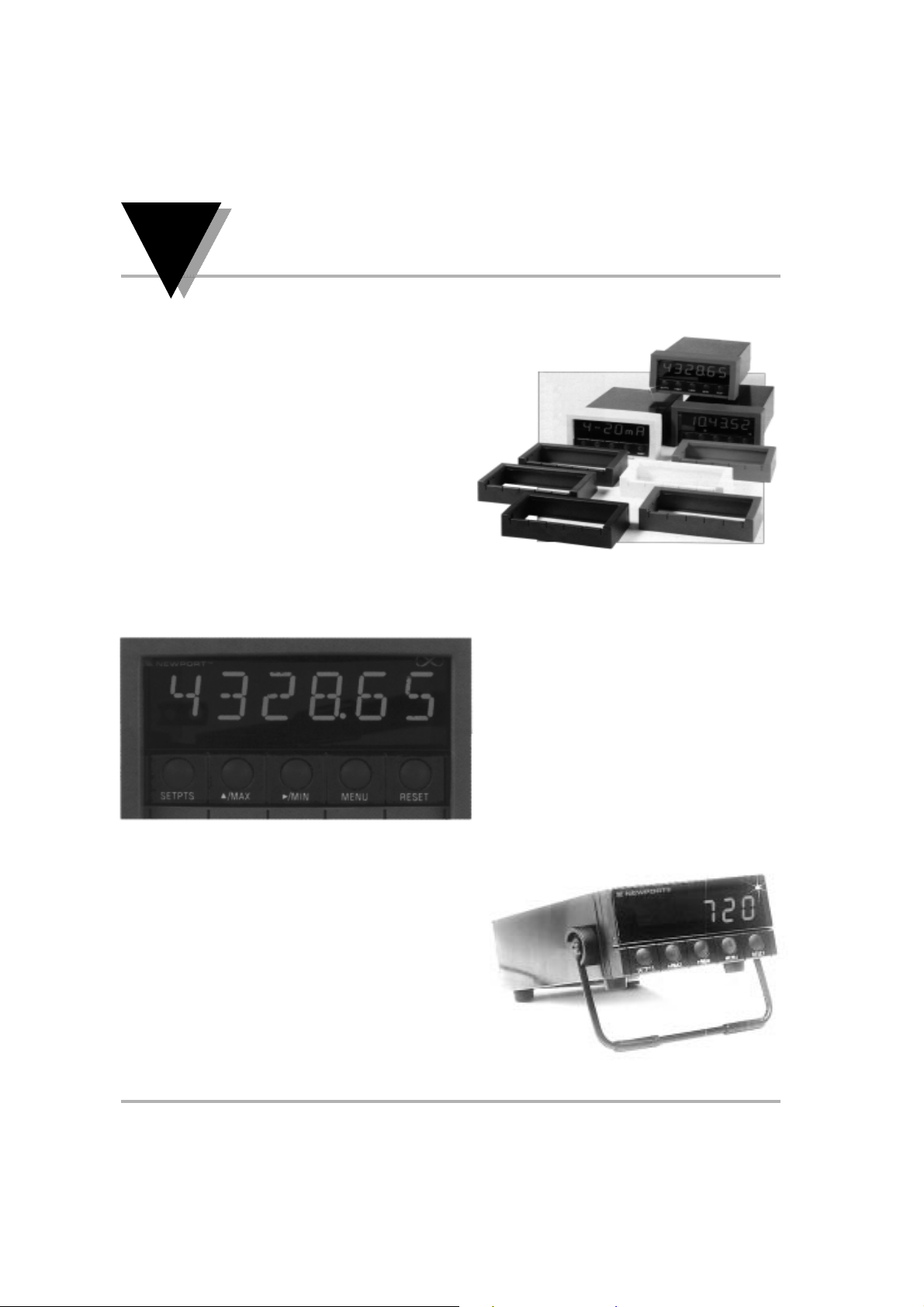

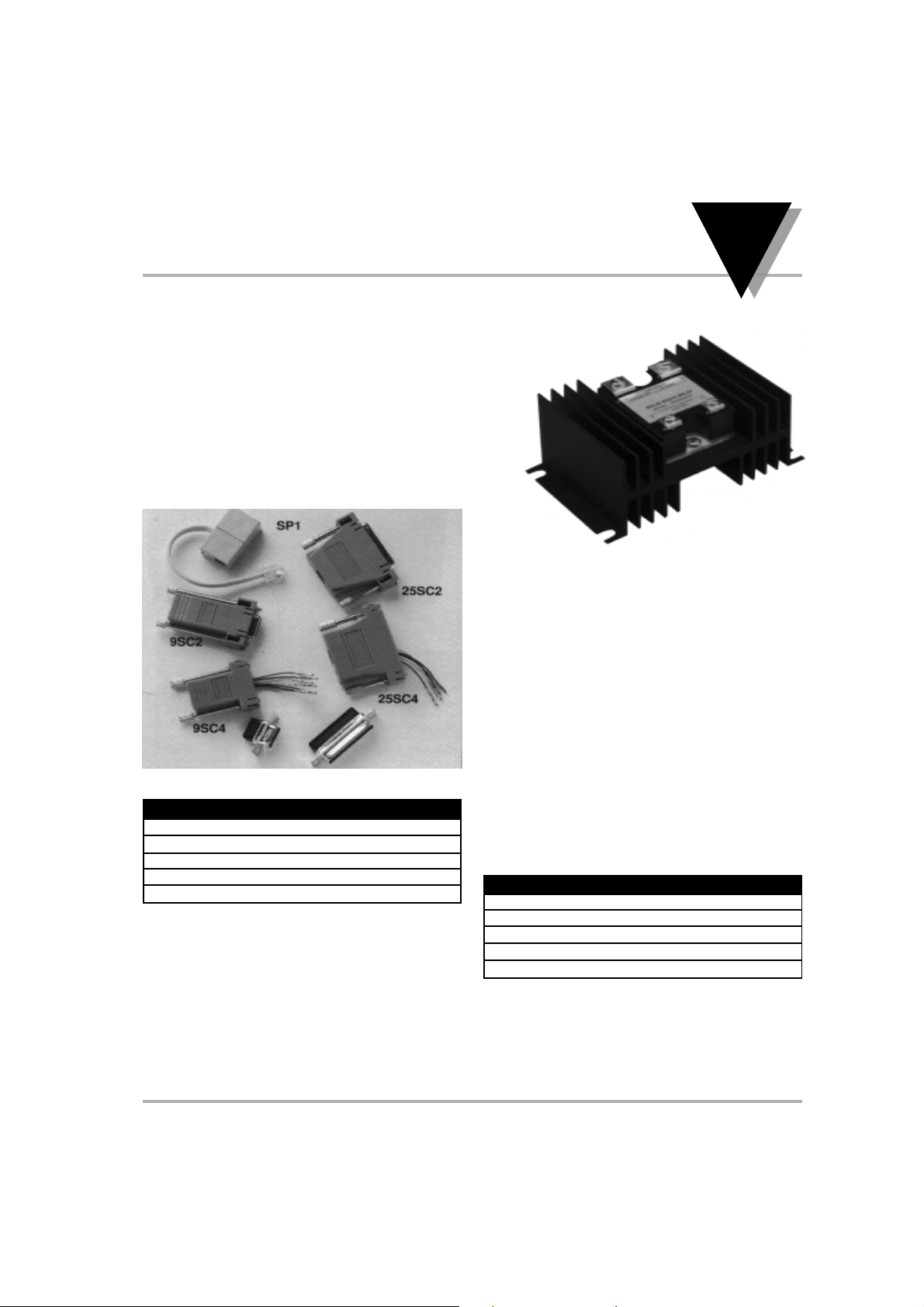

Accessoires et Autres Produits 79

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 5

LISTE DES FIGURES ET DES TABLES

Liste des Figures et des Tables

Figure 1.1 Dimensions du perçage pour montage panneau 6 Figure 1.2 Fixation de l’appareil sur un panneau 7 Figure 1.3 Connecteur P6 pour utilisation en V oltmètre 8 Figure 1.4 Connecteur P6 pour utilisation en Ampèremètre 9 Figure 1.5 Connecteurs P2 & P3 pour sortie double relais 9 Figure 1.6 Connecteur P4 pour sortie analogique 9 Figure 1.7 Connecteurs P10 & J5 pour sortie RS232 10 Figure 1.8 Connecteurs P10 & J5 pour sortie RS485 semi duplex 10 Figure 1.9 Sélection des gammes d’entrée par SW1 1 1 Figure 1.10 Connecteur P1 pour alimentation réseau CA 12 T able 1.1 Connexions & couleurs des fils d’alimentation CA 12 T able 2.1 Réglages du Sélecteur DIP SW1 en V oltmètre 16 T able 2.2 Réglages du Sélecteur DIP SW1 en Ampèremètre 16 Figure 2.1 Affichage du panneau avant en Voltmètre 17 Figure 2.2 Affichage du panneau avant en Ampèremètre 17 Table 2.3 Indicateurs de l’affichage 17 T able 2.4 Fonctions des touches 18 Figure 2.3 Diagramme de configuration des

Points de Consigne (Mode En Service) 19 Figure 2.4 Diagramme du Mode Configuration, Etape 1 20 Figure 2.5 Diagramme du Mode Configuration, Etape 2 21 T able 2.5 Description des Menus 22 Figure 3.1 Mesures efficaces vraies comparées aux

mesures de valeur moyenne 52 T able 3.1 Impédance d’entrée en fonction de la fréquence 53 Figure 3.2 Résistance approximative d’entrée 53 Figure 4.1 Utilisation des connecteurs arrière en V oltmètre 59 Figure 4.2 Utilisation des connecteurs arrière en Ampèremètre 59 Figure 4.3 Positions des cavaliers sur la Carte Principale 60 T able 4.1 Fonctions des cavaliers 60

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

iii

Page 6

LISTE DES FIGURES ET DES TABLES

Figure 4.4 Emplacement des cavaliers W1-W3 61 Figure 4.5 Carte Signaux 62 Figure 4.6 Positionnement de la Carte Signaux 63 Figure 4.7 Dimensions du boîtier et plan de perçage 64 T able 4.2 Préréglages usine du Menu 65 T able 4.3 Préréglages usine Echelle Sortie Analogique et Offset 65 T able 4.4 Caractéristiques d’Entrée 66 Table 4.5 Caractéristiques d’Affichage 66 T able 4.6 Coefficient de température pleine échelle en Voltmètre 67 T able 4.7 Coefficient de température pleine échelle en Ampèremètre 67 T able 4.8 Caractéristiques de la Conversion Analogique/Numérique 67 T able 4.9 Caractéristiques de la Sortie Analogique Isolée 68 T able 4.10 Caractéristiques de Communication 68 T able 4.11 Caractéristiques d’Alimentation 68 T able 4.12 Caractéristiques d’Environnement 69 T able 4.13 Caractéristiques Mécaniques 69 T able 4.14 Sorties Alarmes 69 T able 4.15 Précision en V oltmètre (couplage entrée CC) 70 T able 4.16 Précision en V oltmètre (couplage entrée CA) 70 T able 4.17 Précision en Ampèremètre 71 T able 4.18 Préréglages usine de la Vir gule & de l’Unité de Mesure 71

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 7

PREFACE

Préface au Mode d’Emploi

Le dernier né de la série bien connue INFC est l’INFCAC, V oltmètre/ Ampèremètre pour mesures efficaces vraies. L’INFCAC est dis-

ponible en deux modèles : V oltmètre alternatif ou Ampèremètre alternatif. Il peut être commandé, en option, avec une sortie analogique isolée et/ou une sortie double relais. Ces options ne peuvent pas être instal- lées sur le site et doivent être commandées au moment de l’achat. En Voltmètre efficace vrai, l’INFCAC mesure les tensions de 100 mV à 750 V en cinq gammes. T outes ces gammes sont pré-étalonnées et peuvent être choisies via le sélecteur DIP à l’arrière de l’appareil. En Ampèremètre, l’INFCAC mesure les courants de 1 mA à 5 A. L ’appareil utilise un shunt interne pour la gamme 5 Ampères. Les gammes 1 A et 5 A ont des entrées indépendantes. Les gammes 1 mA à 100 mA peuvent être choisies via le sélecteur DIP à l’arrière de l’appareil. L ’appareil étant livré précalibré sur toutes ses gammes, au moment de la mise en service l’utilisateur n’a rien d’autre à faire que de brancher l’appareil sur une source de signaux et de choisir la gamme appropriée à partir du menu. L ’appareil commencera immédiatement les mesures et affichera la tension ou le courant présent sur son entrée.

L ’INFCAC est idéal pour la surveillance des formes d’ondes complexes telles que tensions ou courants générés par les circuits de commande à thyristors utilisés dans le contrôle vitesse/couple des moteurs. Si l’option double relais est intallée, l’INFCAC peut être programmé pour fournir une alarme lorsque le moteur est en surcharge ou, au contraire, lorsque la charge est supprimée.

L ’appareil peut aussi être utilisé pour surveiller la tension ou le courant du réseau et pour transmettre, via sa sortie analogique isolée, les indications de fluctuation du réseau à un enregistreur graphique. L ’INFCAC peut aussi communiquer avec un automate ou un ordinateur, grâce à l’option communication série isolée RS232 ou RS485. Cette carte communication, disponible en option, peut être installée à tout moment sur le site.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 8

PREFACE

La commutation de gammes sur les deux modèles, s’effectue en ouvrant ou en fermant des commutateurs sur le Sélecteur DIP SW1 (voir page

16) qui est accessible sur l’arrière de l’appareil. Dès que les différents commutateurs du Sélecteur DIP SW1 ont été réglés en fonction de la gamme de tension ou de courant désirée, la même gamme doit être sélectionnée dans le sous-menu Gamme (RNGE) du menu principal de l’Entrée (INPT) (voir page 20, le diagramme de configuration du

menu).

V ous devez choisir le mode de couplage du signal d’entrée : soit continu, soit alternatif. Le couplage alternatif est recommandé lorsque le signal d’entrée comporte une composante continue indésirable. Pour réaliser un couplage alternatif en mode V oltmètre, connectez le signal d’entrée sur les bornes repérées AC (pour CA) du connecteur P6 (voir page 8) et sélectionnez AC dans le sous-menu Couplage (CPLG) du menu principal de l’Entrée (INPT). Pour supprimer en mode Ampèremètre une composante continue indésirable, il faut ouvrir le commutateur SW15 du Sélecteur DIP (voir page 16). Si la mesure est faite directement sur le réseau local d’alimentation 50 Hz ou 60 Hz, réglez le sous-menu Fréquence (FREQ) du menu principal de l’Entrée (INPT) sur la fréquence de ce réseau local pour accroître la précision. Si la fréquence du signal d’entrée n’est pas connue, sélectionnez ALL sur le sous-menu Fréquence (FREQ). Le Chapitre 2 de ce Mode d’Emploi, Fonction- nement, explique en détails la configuration du menu.

Note

Si l’on désire obtenir une grande précision lorsqu’on effectue une remise à l’échelle de l’INFCAC avec ou sans charge connue, il ne faut surtout pas appliquer 0 volts à l’entrée ou utiliser 0 comme point de référence (voir page 26). Pour réaliser une remise à l’échelle correcte, il faut que le signal minimum soit toujours compris entre 3 et 5% de la valeur pleine échelle de la gamme du signal d’entrée. Ceci est également vrai pour l’option sortie analogique. Pour obtenir une grande précision, ne jamais placer le comptage de l’affichage à la valeur 0 mais, au contraire, à une valeur légèrement supérieure à 0.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 9

Chapitre 1 : Préparation

et Mise en Service

A vant de commencer

Caractéristiques et Options

Consignes de Sécurité

Mise en Service

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 10

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 11

chapitre

1.1.1 Service à la Clientèle

1.1.2 Contrôle à la Réception

PREP ARATION ET MISE EN SERVICE

1.1 Avant de commencer

Si vous avez besoin d’aide, le Département « Service Clientèle » de Newport est à votre disposition aux numéros de téléphones et de télécopies indiqués sur la dernière page de couverture de ce Mode d’Emploi. N’hésitez pas à nous contacter.

Dès réception, ouvrir l’emballage et vérifiez que vous avez reçu les objets suivants dans le colis :

1 appareil INFCAC (indicateur pour mesures efficaces vraies Infinity C) 1 mode d’emploi INFCAC 1 notice de Mise en Service Rapide INFCAC 1 bande de protection anti-chocs Tous les connecteurs appropriés pour l’appareil

Attention!

1.1.3 Ce dont vous avez besoin

Vérifier l’aspect de l’emballage, puis déballer soigneusement l’appareil pour vous

assurer qu’il n’y a pas eu de déterioration pendant le transport. Dans le cas contraire,

le signaler immédiatement au transporteur. L ’expéditeur n’acceptera aucune réclama-

tion non accompagnée des emballages d’expédition aux fins d’examen. Après avoir

examiné et déballé l’appareil, conserver le carton et les matériaux d’emballage en vue

d’une éventuelle réexpédition.

En dehors de l’appareil et de ses connecteurs, vous n’avez besoin pour la mise en service que des objets suivants :

Cordon d’alimentation 110/220 V T ourne-vis à tête plate 6 mm

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 12

chapitre

1.2.1 Caractéristiques de base

1.2.2 Configurations d’usine

PREP ARATION ET MISE EN SERVICE

1.2 Caractéristiques et Options

Votre appareil a plusieurs caractéristiques de base, dont certaines sont indiquées ci-dessous. Pour des informations plus détaillées sur les caractéristiques et les préréglages réalisés en usine, veuillez vous reporter au Chapitre 4: Caractéristiques.

Affichage à LEDs 6 digits, 14 segments Détection Crête et Creux Mémoire non volatile - pas de batterie de sauvegarde nécessaire Alimentation 230 ou 115 Vca, 50/60 Hz

Deux modèles d’INFCAC sont disponibles : un ampèremètre alternatif et un voltmètre alternatif. Ces deux modèles peuvent être préréglés en usine dans les configurations suivantes :

Appareil de base Appareil de base avec sortie double relais Appareil de base avec sortie analogique isolée Appareil de base avec sortie double relais et sortie analogique isolée

Note

1.2.3 Options installables sur le site

Note

Les sorties analogique et double relais ne sont pas installables sur le site. Elles doivent être spécifiées au moment de l’achat de l’appareil. Les menus correspon-

dants ne seront disponibles que si ces options sont installées sur l’appareil.

T ous les modèles INFCAC peuvent être équipés d’une carte de communication qui peut être installée à tout moment sur le site. Deux modèles de carte de communication sont disponibles :

Sortie RS232 Sortie RS485

Si la carte de communication est installée, vous pouvez contrôler toutes les fonctions de l’appareil à partir de votre ordinateur via le connecteur de communication série. Le manuel Communication Série,qui est livré avec la carte de communication, décrit de façon détaillée les procédures de mise en service et de configuration de cette carte. Veuillez noter que le présent mode d’emploi de l’INFCAC ne donne que des indica- tions de base aux utilisateurs dont l’appareil est équipé d’une carte de communication.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 13

chapitre

Attention!

PREP ARATION ET MISE EN SERVICE

1.3 Consignes de sécurité

L ’indicateur INFCAC est protégé conformément aux normes VDE 0411 et IEC 348 Classe II. Afin de l’utiliser en toute sécurité, il est indispensable de se souvenir que cet appareil n’a pas d’interrupteur d’ali- mentation et qu’il est donc sous tension dès que l’on applique la tension d’alimentation.

Ne pas exposer l’appareil à la pluie, à une humidité trop forte ou à la moisissure. Ne

pas utiliser l’appareil dans une atmosphère inflammable ou explosive.

Attention: comme dans tout instrument électronique, vous pouvez vous trouver en

présence de tensions élevées sur cet appareil lorsque vous l’installez, vous l’étalon-

nez ou vous le désassemblez.

Faire attention lorsque vous installez l’appareil près de conducteurs ou de lignes

électriques véhiculant des intensités élevées. Pour protéger l’appareil et réduire les

effets des champs magnétiques, veillez à toujours utiliser des branchements en paires

torsadées et des matériaux de blindage magnétique, et, si possible à éloigner l’appa-

reil des sources de courant intense.

Le non respect des instructions d’utilisation et des consignes de sécurité

peut entraîner des dommages matériels et corporels !

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 14

chapitre

Procédure

1.4.1 Fixation de l’appareil

PREP ARATION ET MISE EN SERVICE

1.4 Mise en Service

Suivre les étapes indiquées ci-après pour mettre correctement votre appareil en service :

Installer l’appareil sur son panneau de fixation sur le site d’utilisation Brancher la source de signaux Brancher les sorties Régler les commutateurs DIP sur la gamme d’entrée choisie Brancher l’appareil sur le cordon d’alimentation réseau CA Appliquer la tension d’alimentation CA

1. Enlever le couvercle arrière à l’arrière de l’appareil.

2. Percer le panneau de fixation comme indiqué ci-après. (voir Figure 1.1.)

EPAISSEUR DU PANNEAU

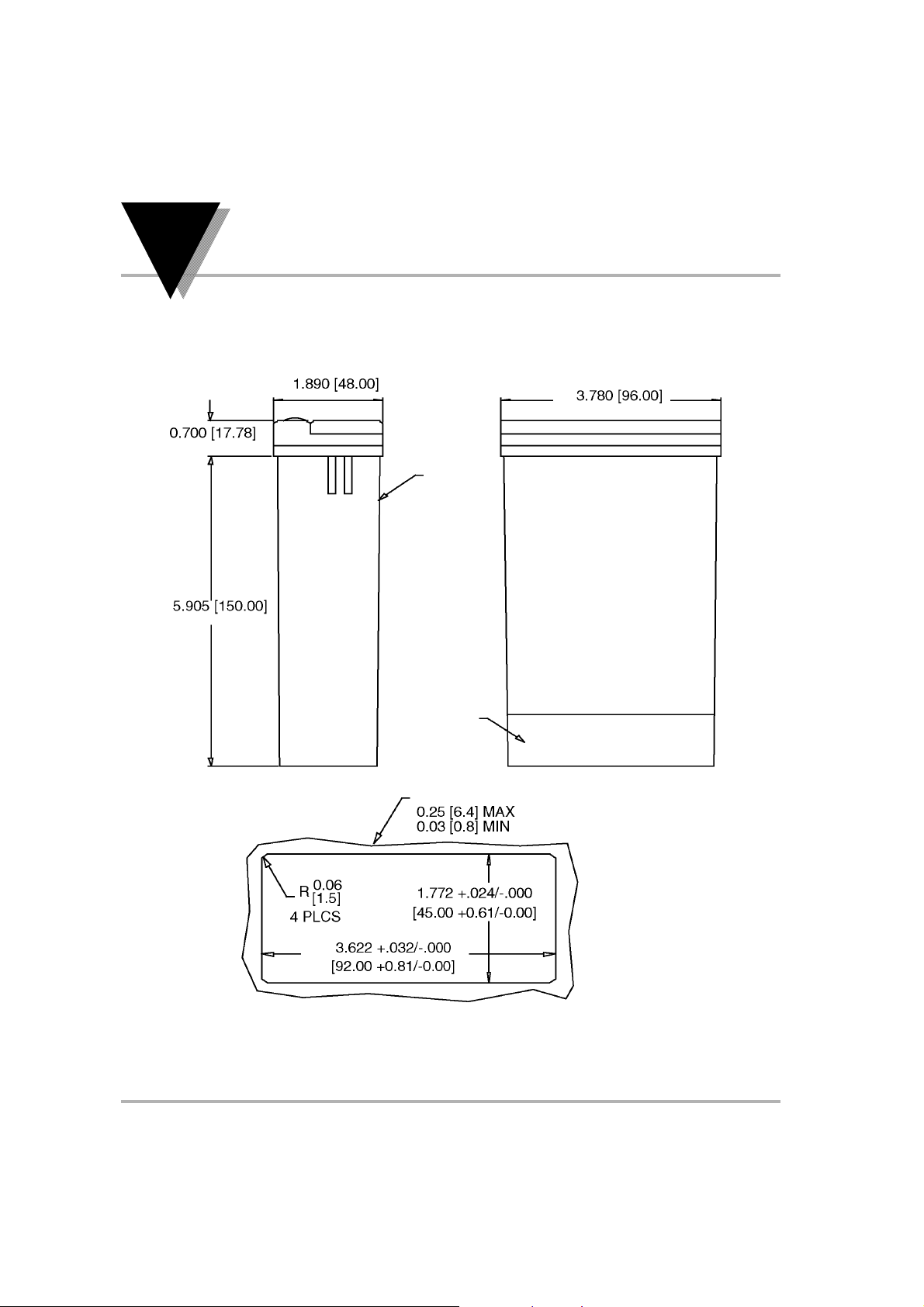

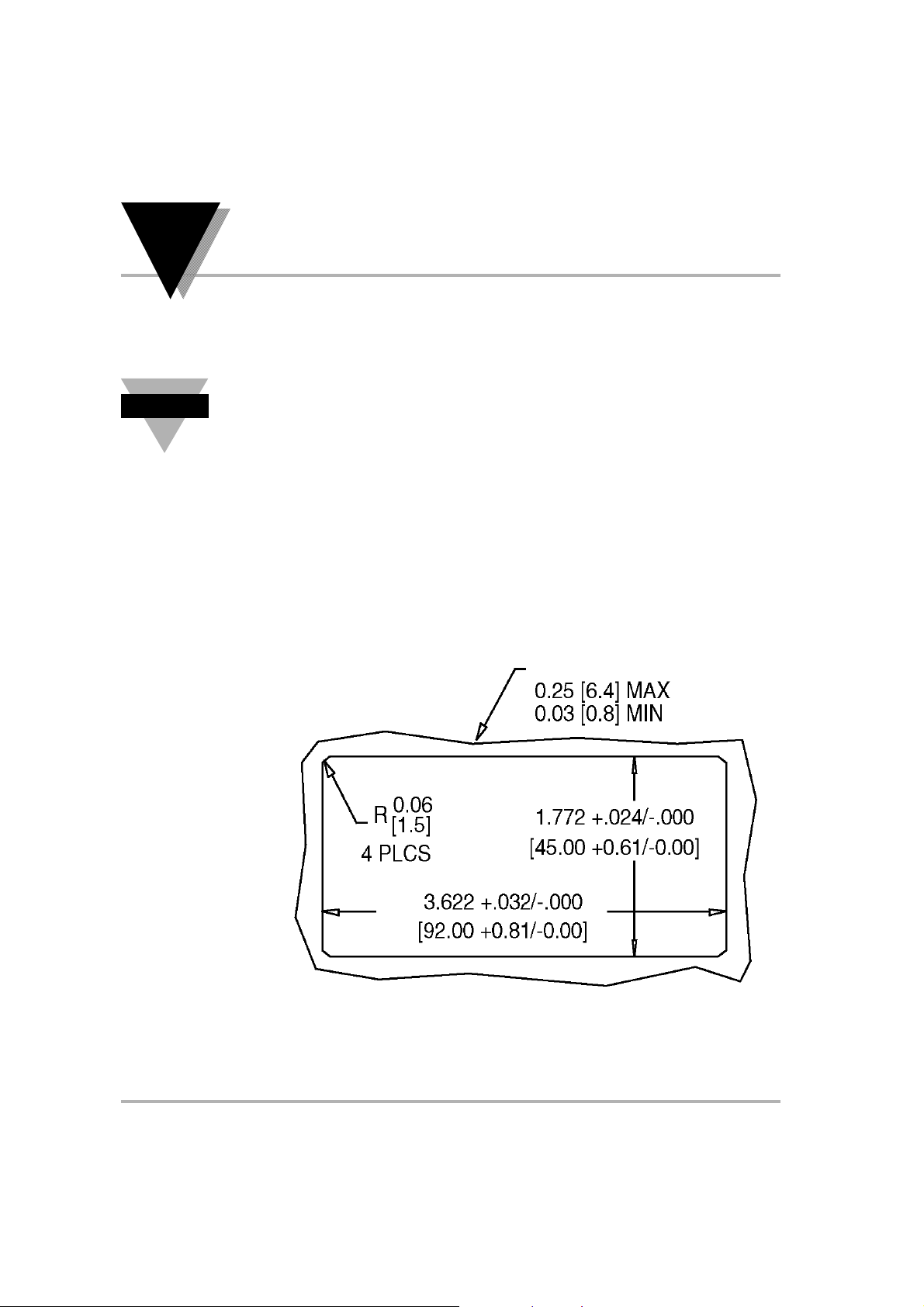

Figure 1.1. - Dimensions du perçage pour montage panneau en pouces (en millimètres entr e par enthèses)

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 15

chapitre

PREP ARA TION ET MISE EN SERVICE

3. Insérer l’appareil dans le trou. S’assurer que le plastron de l’appareil déborde bien à l’avant du panneau de fixation. (voir Figure 1.2.)

PANNEAU

PA TTE DE FIXA TION

ETIQUETTE SIGNALETIQUE

COUVERCLE ARRIERE

BOITIER

PLASTRON

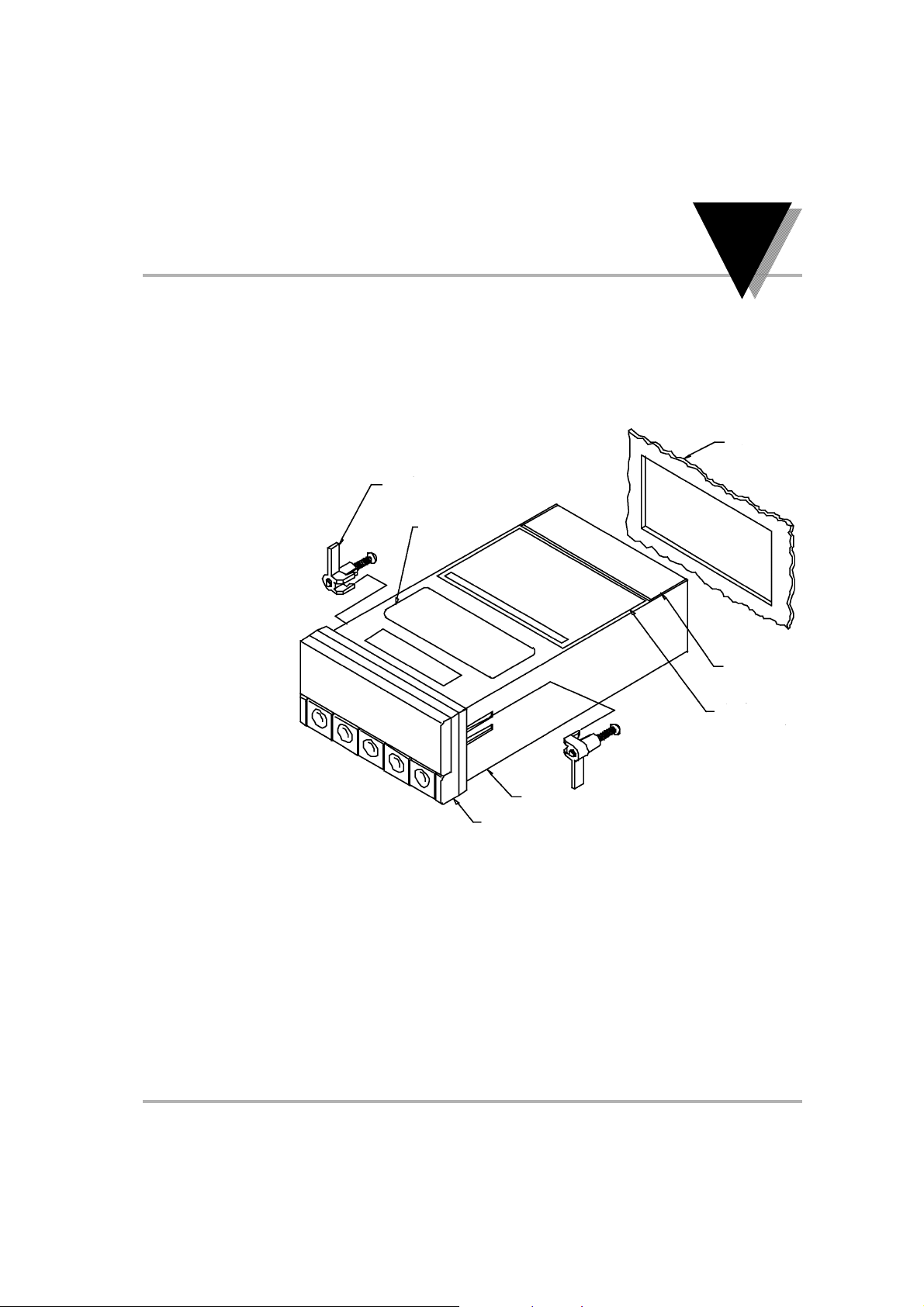

Figure 1.2. - Fixation de l’appar eil sur un panneau

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

ETIQUETTE DES CONNECTEURS

Page 16

chapitre

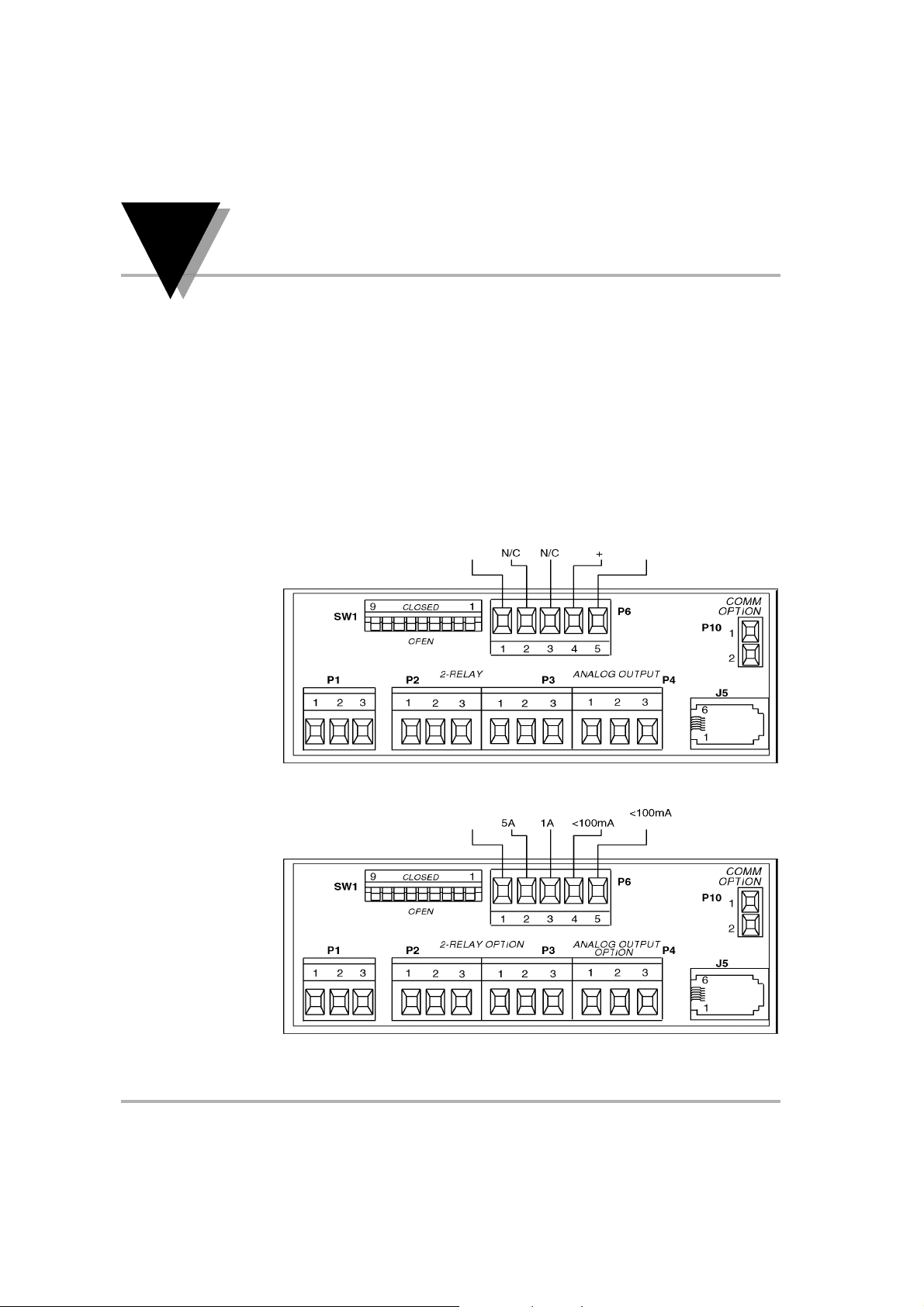

1.4.2 Branchement sur la Source de Signaux

PREP ARATION ET MISE EN SERVICE

1. Repérer le connecteur P6 à l’arrière de l’appareil. (voir Figures

1.3 à 1.4)

2. S’assurer que la source de signal est éteinte ou débranchée.

3. Insérer les fils de branchement de la source de signal dans les bornes appropriées du connecteur P6 et serrer la vis de fixation de chaque borne. Tirer légèrement sur les fils pour vérifier que le branchement est sûr.

RETOUR CA CC

Figure 1.3. - Connecteur P6 pour utilisation en Voltmètre

RETOUR COUPLAGE CA

Figure 1.4. - Connecteur P6 pour utilisation en Ampèremètre

avec couplage alternatif

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 17

chapitre

1.4.3 Branchement des Sorties

PREP ARATION ET MISE EN SERVICE

Votre indicateur peut comporter une ou plusieurs sorties installées en usine. Le branchement de la sortie double relais et de la sortie analogique sont indiqués ci-après. (voir Figures 1.5 et 1.6)

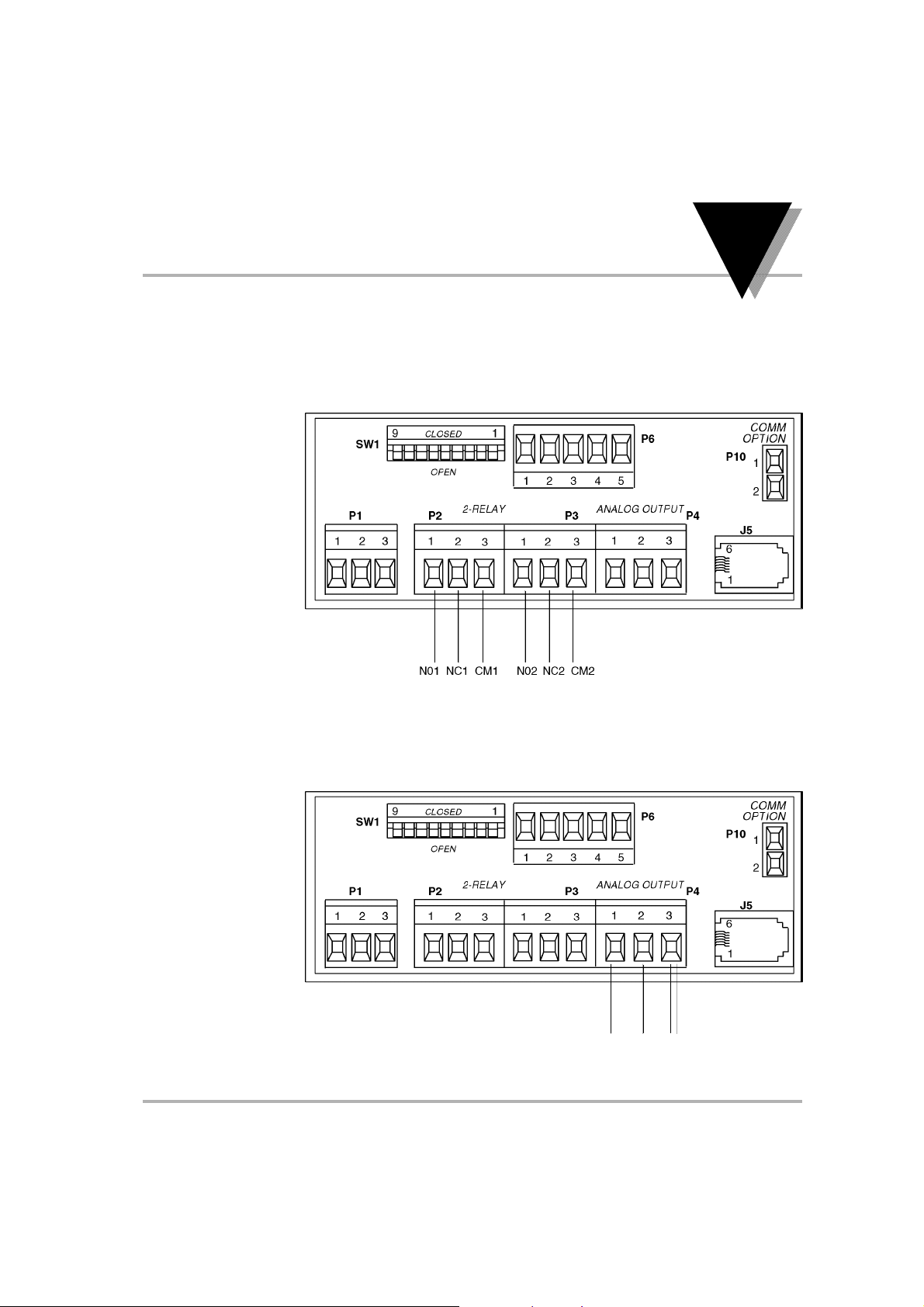

Figure 1.5. - Connecteurs P2 & P3 pour sortie double r elais

VSORTIE

Figure 1.6. - Connecteur P4 pour sortie analogique

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

RETOURISORTIE

Page 18

chapitre

PREP ARATION ET MISE EN SERVICE

V otre indicateur peut aussi comporter l’une des deux sorties de communication, RS232 ou RS485, disponibles en option. Ces sorties sont installables sur le site. Leur branchement est indiqué ci-après. (voir Fi-

gures 1.7 et 1.8)

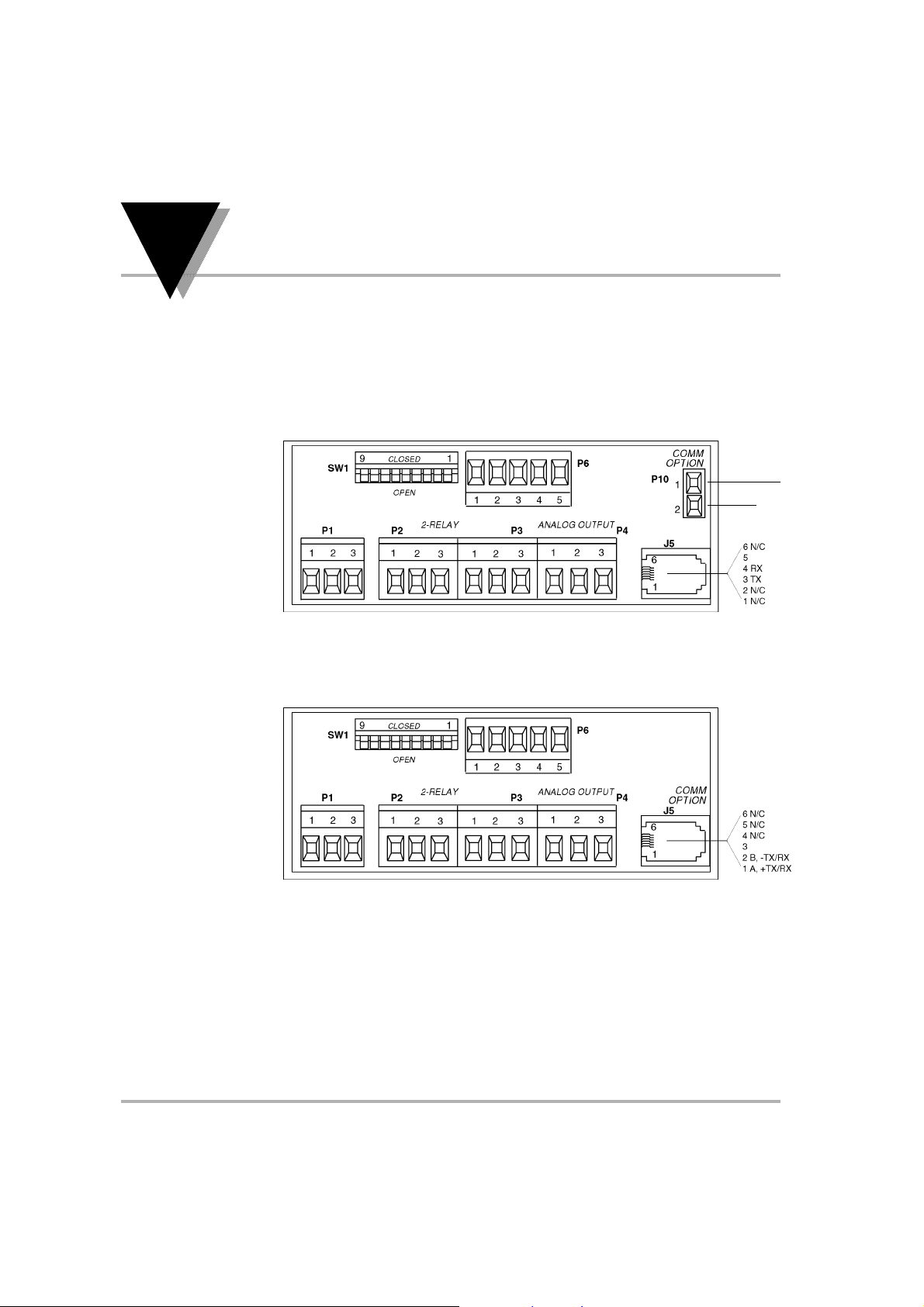

Figure 1.7. - Connecteurs P10 & J5 pour sortie RS232

IMPRESSION EXTERNE

MASSE

Figure 1.8. - Connecteur J5 pour sortie RS485 semi-duplex

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 19

chapitre

1.4.4 Réglage Sélecteur DIP

Note

PREP ARATION ET MISE EN SERVICE

Repérer le sélecteur DIP SW1 à l’arrière de l’appareil. (voir Figure

1.9). Pour choisir la gamme d’entrée appropriée il faut régler sur la position correcte les commutateurs SW1-1 à SW1-9 de ce sélecteur.

Veuillez vous reporter aux tables de la page 16 pour effectuer le réglage des commutateurs du sélecteur en fonction de la gamme d’entrée choisie. Notez

que vous devez également configurer le Menu d’Entrée pour qu’il corresponde aussi à la gamme d’entrée choisie.

1.4.5 Branchement de l’alimentation

Attention!

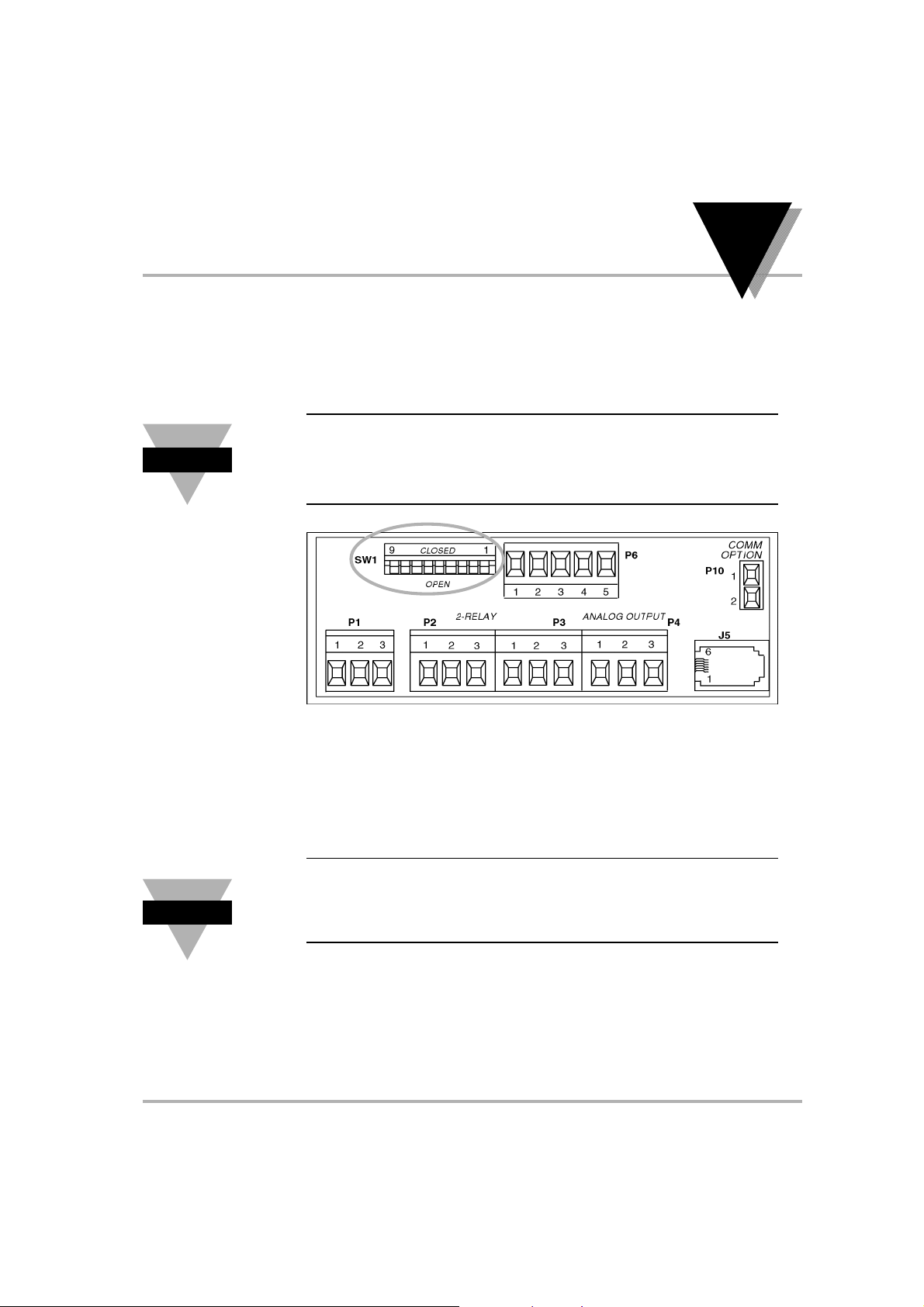

Figure 1.9. - Sélection des gammes d’entrée par SW1

1. Enlever le panneau à l’arrière de l’appareil.

2. Repérer le connecteur P1. (voir Figure 1.10 page suivante)

Ne pas connecter l’alimentation réseau CA de votre appareil tant que tous les branchements d’entrée et de sortie n’ont pas été réalisés de façon appropriée.

Le non respect des instructions d’installation peut entraîner des dommages matériels et corporels !

3. Insérer les fils de branchement de la source d’alimentation CA dans les bornes appropriées du connecteur P1 et serrer la vis de fixation de chaque borne. Tirer légèrement sur les fils pour vérifier que le branchement est sûr .

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 20

chapitre

PREP ARATION ET MISE EN SERVICE

∼ ∼

BAS

HAUT

Figure 1.10. - Connecteur P1 pour alimentation réseau CA

Branchement Europe USA

Haut (∼) Marron Noir Bas (∼) Bleu Blanc

Masse Vert/Jaune Ve r t

MASSE

Table 1.1. - Branchement & couleurs des fils d’alimentation CA

1. Brancher le cordon d’alimentation CA sur une source alternative 230V∼ (ou 115V∼) suivant les caractéristiques d’alimentation de

votre appareil. L ’indicateur s’initialisera en faisant défiler à l’écran du panneau avant l’un des messages suivants :

TRUE...RMS...VOLT...VER.X TRUE...RMS...CURRENT...VER.X

= Numéro de Version

2. La mesure du signal d’entrée sera ensuite affichée. Si ce n’est pas

le cas, procéder de la façon suivante :

Débrancher l’appareil Vérifier les branchements du connecteur P1 au réseau CA Vérifier la source d’alimentation réseau CA Rebrancher l’appareil

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 21

Chapitre 2 : Fonctionnement

Introduction

Réglage des gammes d’entrée

avec le Sélecteur SW1

Affichages du Panneau Avant

Touches du Panneau A vant

Diagrammes de Programmation

Configurations des Menus

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 22

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 23

chapitre

Procédure

FONCTIONNEMENT

2.1 Introduction

L ’indicateur INFCAC a deux modes différents de fonctionnement. Le premier est le Mode En Service qui permet d’afficher les valeurs des points de consigne 1 et 2 et aussi d’afficher ou d’effacer les valeurs crête et creux. Le deuxième est le Mode Configuration qui permet de naviguer à travers les menus des options et de configurer l’appareil.

Ce chapitre Fonctionnement explique le Mode En Service et le Mode Configuration, et donne les descriptions suivantes :

Réglage des gammes d’entrée avec le Sélecteur SW1 Affichages du Panneau Avant T ouches du Panneau Avant Diagrammes de Programmation Configurations des Menus

Note

Deux modèles d’INFCAC sont disponibles : un ampèremètre alternatif et un voltmètre alternatif. Ces deux modèles peuvent être préréglés en usine dans les configurations suivantes :

Appareil de base Appareil de base avec sortie double relais Appareil de base avec sortie analogique isolée Appareil de base avec sortie double relais et sortie analogique isolée

Les sorties analogique et double relais ne sont pas installables sur le site. Elles doivent être spécifiées au moment de l’achat de l’appareil. Les menus correspon-

dants ne seront disponibles que si ces options sont installées sur l’appareil.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 24

chapitre

2.2.1 Réglage de SW1 en Voltmètre

FONCTIONNEMENT

2.2 Réglage des Gammes d’Entrée avec le Sélecteur SW1

A vant de modifier la gamme d’entrée de l’indicateur, positionnez les commutateurs SW1-1 à SW1-9 du Sélecteur DIP SW1 sur les positions appropriées. Ces commutateurs se trouvent situés sur l’arrière de l’appareil. Se reporter aux tables ci-dessous pour effectuer les réglages de gammes en voltmètre ou en ampèremètre.

Gamme SW1-6 SW1-7 SW1-8 SW1-9

750V Ouvert Fermé Ouvert Fermé 100V Fermé Fermé Ouvert Ouvert 10V Fermé Ouvert Fermé Ouvert 1V Fermé Ouvert Ouvert Ouvert 0,1V Ouvert Ouvert Ouvert Ouvert

2.2.2 Réglage de SW1 en Ampèremètre

Attention!

Table 2.1. - Réglage du Sélecteur DIP SW1 en Voltmètre

SW1-1 à SW1-5 doivent être Ouverts

Gamme SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6

5A Ouvert Ouvert Ouvert Fermé Ouvert 1A Ouvert Ouvert Ouvert Ouvert Fermé 100mA Fermé Ouvert Ouvert Ouvert Fermé 10mA Ouvert Fermé Ouvert Ouvert Fermé 1m A Ouvert Ouvert Fermé Ouvert Fermé

OUVERT FERME

Couplage Alternatif

Table 2.2. - Réglage du Sélecteur DIP SW1 en Ampèr emètr e

SW1-7 à SW1-9 doivent être Ouverts

Les gammes 5 Ampères et 1 Ampère ont des entrées séparées qui leurs sont spécifiquement affectées. Vous devez veiller à toujours choisir les bornes spécifiques correspondant à votre gamme d’entrée. Le non respect de ces instructions

d’installation peut entraîner des dommages matériels et corporels !

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Couplage Continu

Page 25

chapitre

2.3.1 Affichage en Voltmètre

2.3.2 Affichage en

FONCTIONNEMENT

2.3 Affichages du Panneau Avant

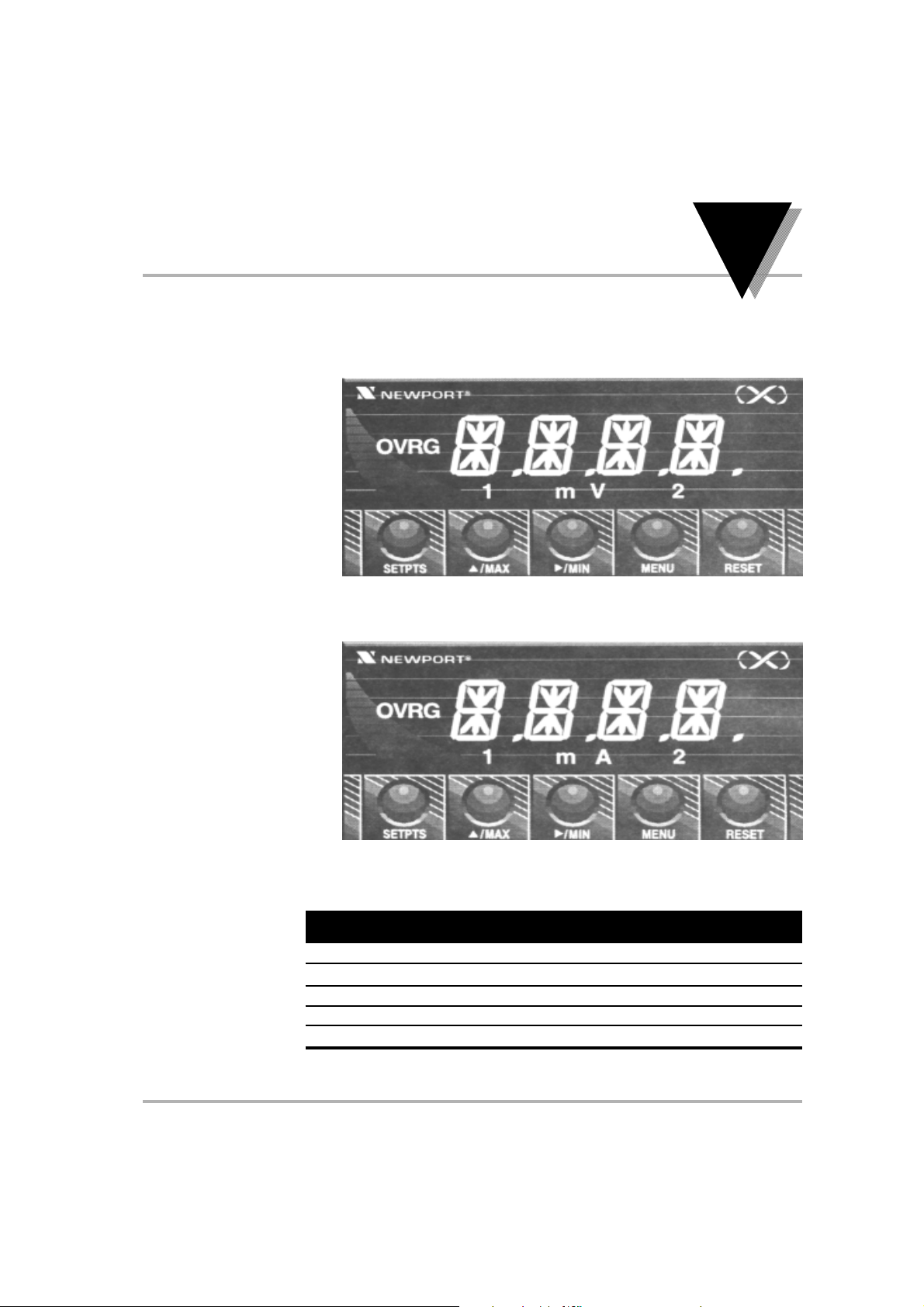

Figure 2.1. - Affichage du Panneau Avant en Voltmètre

Ampèremètre

2.3.3 Indicateurs de fonction

Figure 2.2. - Affichage du Panneau Avant en Ampèremètre

Ces indicateurs s’allument avec une fonction :

1 Indication du Point de Consigne 1 2 Indication du Point de Consigne 2 mA, A Milliampère, Ampère pour l’Ampèremètre mV , V Millivolt, Volt pour le V oltmètre OVRG Indication de dépassement de gamme

Table 2.3. - Indicateurs de l’affichage

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 26

chapitre

2.4.1 Fonctions des Touches

FONCTIONNEMENT

2.4 Touches du Panneau Avant

Touche Description

SETPTS En Mode En Service appuyez sur cette touche pour afficher les

Appuyez de façon répétée sur cette touche pour rappeler les réglages précédents des points de consigne. Utilisez les touches ▲/MAX et pour

pour mémoriser les nouvelles valeurs. (Sauf si vous pressez cette touche en moins de 20 secondes pour mémoriser votre modification, l’appareil passera au point de consigne 2 et conservera la dernière valeur mémorisée).

êtes au niveau 1 des menus, puis sur MENU pour passer au

▲▲

▲/MAX

▲▲

niveau 2.

valeur crête affichée la dernière fois que cette touche a été appuyée. Appuyez à nouveau sur cette touche pour revenir sur la mesure en cours sans modifier la valeur crête.

au x réglages du menu niveau 4, puis appuyez sur la touche

pour

valeurs du point de consigne 1 et du point de consigne 2.

modifier ces réglages, puis appuyez à nouveau sur cette touche

En Mode Configuration appuyez sur cette touche quand vous

En Mode En Service appuyez sur cette touche pour rappeler la

En Mode Configuration appuyez sur cette touche pour accéder

naviguer dans les réglages du menu niveau 4.

valeur creux affichée la dernière fois que cette touche a été appuyée. Appuyez à nouveau sur cette touche pour revenir sur la mesure en cours sans modifier la valeur creux.

au x réglages du menu niveau 3. Quand vous configurez les valeurs des points de consigne, appuyez sur cette touche pour passer au chiffre suivant.

MENU En Mode En Service appuyez sur cette touche pour arrêter la mesure en cours et entrer en mode configuration.

mémoriser vos choix et avancer ensuite à l’étape suivante du menu.

RESET En Mode En Service appuyez sur MENU pour supprimer le votre appareil).

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

En Mode En Service appuyez sur cette touche pour rappeler la

En Mode Configuration appuyez sur cette touche pour accéder

En Mode Configuration appuyez sur cette touche pour

Table 2.4. - Fonctions des touches

verrouillage des alarmes (si cette option est installées sur

En Mode Configuration appuyez sur cette touche pour marche

Page 27

chapitre

2.5.1 Diagrammes de configuration du Menu et des Points de consigne

FONCTIONNEMENT

2.5 Diagrammes de Programmation

Les diagrammes de programmation ci-après présentent tous les menus, sous-menus et leurs gammes respectives. Le premier diagramme indique comment régler les points de consigne alors que l’appareil est en Mode En Service. Le second et le troisième diagrammes présentent tous les menus disponibles en Mode Configuration. (A noter que le troisième diagramme n’est applicable qu’aux appareils équipés de l’option carte de communication).

Appuyez

sur SETPTS

SP1

Appuyez sur

valeur désirée soit affichée, puis appuyez sur pour passer au chiffre

suivant.

-1999 à 9999

▲▲

▲/MAX jusqu’à ce que la

▲▲

SP2

RUN

Figure 2.3. - Diagramme de Configuration des Points de Consigne (Mode En Service)

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

-1999 à 9999

Page 28

chapitre

FONCTIONNEMENT

MENU NIVEAU 1 MENU NIVEAU 2 MENU NIVEAU 3 MENU NIVEAU 4

APPUYER MENU APPUYER SETPTS UNE FOIS POUR CHAQUE ETAPE NIVEAU 1 APPUYER APPUYER ▲/MAX

PUIS APPUYER MENU

0,1 V ou 1 mA 1 V ou 10 mA 10 V ou 0,1 A 100 V ou 1 A

750 V† ou 5 A 50 Hz 60 Hz

ALL

†

en Voltmètre

†

en Ampèremètre

FFFF. FFF.F FF.FF F.FFF 0 4 8 16

†

----- ou ----V† ou A mV ou mA

-1999 -9999 (0)

-1999 -9999 (9999)

-1999 -9999 (9999) ABOV

BELO NORM

LTCH ABOV

BELO

NORM LTCH

0 - 9999 (3 comptages)

0 - 9999 (3 comptages) VOLT

CURR DFLT

PROG 0 à 9999 0 à 10.00V OU 0 à

20.00mA

-1999 à 9999 0 à 10.00V OU 0 à

20.00mA

* POUR COMMUTER ENTRE LES CHAMPS APPUYER

†

en Voltmètre

†

en Ampèremètre

†

INPT

RDNG

SP.CF

OUT

RNGE

FREQ

CPLG

DEC.P

FLTR

UNIT

RD.S.O.

SPT.1

SPT.2

S1.08 S2.08

OT.CF

OT.S.O.

IN 1 RD 1 IN 2 RD 2

RD 1 OUT1 RD 2 OUT2

Figure 2.4. - Diagramme du Mode Configuration, Etape 1

Les réglages repérés par «†» ou entre parenthèses correspondent aux valeurs préréglées

†

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 29

chapitre

FONCTIONNEMENT

MENU NIVEAU 1 MENU NIVEAU 2 MENU NIVEAU 3 MENU NIVEAU 4

APPUYER MENU APPUYER SETPTS UNE FOIS POUR CHAQUE ETAPE NIVEAU 1 APPUYER APPUYER ▲/MAX

PUIS APPUYER MENU

300 600 1200 2400 4800

†

9600 19,2K

†

ODD EVEN

†

7 BIT 8 BIT

†

1 BIT 2 BIT

†

NO YES

†

NO YES

†

YES

†

232C 485

†

CMD CONT

†

SPACE CR

†

NEW.P M.BUS

†

NO YES

†

YES

†

NO YES

†

NO YES

†

NO YES

†

NO YES

†

NO YES

0 - 199 (-01) 0 - 9999 SEC

COMM

COMP

BUS.F

DAT.F

ADDR

TX.TI

BAUD

PRTY

DATA STOP

C.SUM

ECHO

STND

MODE

SEPR

PROT

STAT

RDNG

PEAK

VALY

TIME

DATE

UNIT

Figure 2.5. - Diagramme du Mode Configuration, Etape 2

Les réglages repérés par «†» ou entre parenthèses correspondent aux valeurs préréglées

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 30

chapitre

FONCTIONNEMENT

2.6 Configuration des Menus

T ous les indicateurs INFCAC ont au moins deux menus principaux: un menu Entrée et un menu Lecture. Si votre appareil comporte l’option Double Realis, il aura en plus un menu Configuration Points de Con- signe. Si votre appareil a l’option Sortie Analogique, il aura en plus un menu Sortie. Si votre appareil a l’option carte de communications, il aura un menu Configuration Communications. Chacun de ces menus possède des sous-menus.

Menu Description

INPT A partir du menu Entrée et de ses sous-menus, vous

pouvez choisir la gamme, la fréquence et le mode de couplage de l’entrée.

RDNG A partir du menu Lecture et de ses sous-menus, vous

pouvez choisir la position de la virgule, la constante de temps

du filtre, l’affichage de l’unité de mesure,et régler l’échelle et le

décalage de zéro.

Procédure

SP.CF A partir du menu Configuration Points de Consigne et

de ses sous-menus, vous pouvez activer les réglages above/ below (au dessus/au dessous) ou normal/latch (normal/ verrouillé) des alarmes et leur zone morte correspondante.

OUT A partir du menu Configuration Communications et de

ses sous-menus, vous pouvez régler les paramètres de

communications de la sortie numérique.

Table 2.5. - Description des Menus

Les pages suivantes expliquent au pas à pas comment configurer tous les menus pour adapter l’appareil à votre application spécifique. V ous pouvez accomplir cette configuration des menus en vous aidant également des diagrammes des deux pages précédentes.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 31

chapitre

INPT

INPT RNGE

FONCTIONNEMENT

2.6.1.0 MENU ENTREE

A partir de ce menu vous pouvez choisir la gamme électrique du

signal d’entrée, la fréquence du réseau d’alimentation et le mode de couplage de l’entrée. Procédez comme indiqué ci-après :

1. Appuyez sur la touche MENU jusqu’à ce que l’indicateur affiche :

INPT

2. Appuyez sur SETPTS, puis sur MENU jusqu’à ce que l’indicateur affiche :

RNGE

2.6.1.1 Menu Entrée : Gamme électrique

Avant de choisir une gamme différente de la gamme 750V (ou 5A) préréglée en usine, reportez vous aux tables de la page 16 pour régler

le Sélecteur DIP SW1. Procédez comme indiqué ci-après :

3. Appuyez sur la touche . L’appareil affiche la gamme d’entrée de façon clignotante. Appuyer sur ▲/MAX pour faire

défiler les gammes disponibles jusqu’à ce que vous trouviez la

gamme correspondant à votre application: A noter que des valeurs

préréglées de virgule et d’unités de mesure sont associées à chaque gamme. Si vous changez de gamme, ces deux réglages

sont automatiquement modifiés conformément aux tables de la page 71. A tout moment et comme vous le désirez, vous pouvez aussi modifier la position de la virgule et l’unité de mesure.

Voltmètre Ampèremètre

0-1V 1MA 1V 10M A 10V 0.1A 100V

750V 5A

4. Appuyez sur MENU pour accepter la gamme d’entrée présente sur l’affichage. Après mémorisation de cette gamme, l’appareil affiche:

FREQ

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 32

chapitre

INPT FREQ

FONCTIONNEMENT

2.6.1.2 Menu Entrée : Fréquence électrique

Pour choisir une fréquence électrique d’alimentation réseau, procédez

comme indiqué ci-dessous. La fréquence électrique préréglée en usine est de 50 Hz pour un appareil livré en alimentation 220V , et de 60 Hz pour un appareil livré en alimentation 1 10V.

5. Appuyez sur la touche . L’appareil af fiche la fréquence électrique actuelle de façon clignotante. Appuyer sur ▲/MAX pour

faire défiler les choix ci-après :

60HZ 50HZ ALL

6. Appuyez sur MENU pour accepter la fréquence choisie sur l’affichage. Après mémorisation de ce réglage, l’appareil affiche:

CPLG

Alimentation 110V Alimentation 220V Faire ce choix si la fréquence du signal n’est pas la

même que la fréquence d’alimentation

INPT CPLG

2.6.1.3 Menu Entrée : Mode de Couplage

Pour choisir un couplage alternatif (CA) ou continu (CC), procédez comme indiqué ci-dessous. L’appareil est préréglé en usine sur le couplage CA. A noter qu’en version Voltmètre, l’appareil a deux entrées différentes pour le couplage CA et CC. En version Ampèremètre, l’appareil est couplé en continu. Pour coupler l’Ampèremètre en alternatif, il faut fermer le commutateur DIP SW1-5

(voir Figure 2.2 page 16).

7. Appuyez sur la touche . L’appareil affiche le couplage actuel de façon clignotante. Appuyer sur ▲/MAX pour faire défiler

les choix ci-après :

AC DC

8. Appuyez sur MENU pour accepter le couplage choisi présent sur l’affichage. Après mémorisation de ce réglage, l’appareil affiche:

Mesure seulement la composante CA du signal d’entrée Mesure les composantes CA et CC du signal d’entrée

RDNG

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 33

chapitre

RDNG

RDNG DEC.P

FONCTIONNEMENT

2.6.2.0 MENU LECTURE

A partir de ce menu vous pouvez choisir la position de la virgule, la constante de temps du filtre, l’affichage de l’unité de mesure, et

régler l’échelle et le décalage de zéro .

1. Appuyez sur SETPTS, puis sur MENU jusqu’à ce que l’appareil affiche:

DEC.P

2.6.2.1 Menu Lecture : Position de la Virgule

Pour choisir la position de la virgule, procédez comme indiqué cidessous. La position de la virgule est préréglée sur FFF.F en usine.

2. Appuyez sur la touche . L’appareil affiche la position

actuelle de la virgule de façon clignotante. Appuyer sur ▲/MAX pour faire défiler les choix ci-après :

F.FFF FF.FF FFF.F

FFFF.

3. Appuyez sur MENU pour accepter la position choisie présente sur l’affichage. Après mémorisation de ce réglage, l’appareil affiche:

FLTR

RDNG FLTR

2.6.2.2 Menu Lecture : Valeur du Filtre

Pour choisir la valeur de la constante de temps du filtre, procédez comme indiqué ci-dessous. La valeur de filtrage est préréglée en

usine sur 64.

4. Appuyez sur la touche . L’appareil affiche la valeur actuelle de filtrage de façon clignotante. Appuyer sur ▲/MAX

pour faire défiler les choix ci-après :

0481664

5. Appuyez sur MENU pour accepter la valeur de filtrage présente sur

l’affichage. Après mémorisation de ce réglage, l’appareil affiche:

UNIT

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 34

chapitre

RDNG UNIT

FONCTIONNEMENT

2.6.2.3 Menu Lecture : Unité de Mesure

Pour choisir une unité de mesure, procédez comme indiqué ci-

dessous. L’unité de mesure est préréglée en usine sur V pour les Voltmètres et sur A pour les Ampèremètres.

6. Appuyez sur . L’appareil affiche l’unité de mesure actuelle de façon clignotante. Appuyer sur ▲/MAX pour faire défiler les choix ci-après :

__ __ (blanc) VA

MV MA

7. Appuyez sur MENU pour accepter l’unité de mesure choisie et présente sur l’affichage. Après mémorisation de ce réglage,

l’appareil affiche:

RD.S.O.

Note

RDNG RD.S.O.

mise à l’échelle

en ligne

2.6.2.4 Menu Lecture : Echelle et Décalage Zéro

Cette étape n’est généralement pas nécessaire car les appareils sont

pré-étalonnés sur toutes les gammes. Ne refaire la mise à l’échelle que si l’affichage désiré est vraiment différent de la tension ou du courant réellement mesurés. Habituellement, cette étape n’est utile que pour les gammes 5A et 100 mV.

Pour faire la mise à l’échelle de l’appareil en unités de process, procédez comme indiqué ci-dessous. Il existe deux méthodes différentes. L’une est la méthode de mise à l’échelle en ligne. L’autre est la méthode de mise à l’échelle manuelle. La méthode de mise à l’échelle en ligne est décrite en premier.

MISE A L’ECHELLE EN LIGNE -- C’est la méthode la plus classique puisque l’appareil affiche un signal d’entrée réel à partir duquel vous déterminez la valeur de l’affichage souhaité.

1. Réglez les positions du Sélecteur DIP SW1 comme nécessaire.

Avant de commencer cette procédure, vous devez régler les

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 35

chapitre

Affichage en fonction du

Signal d’Entrée

Affichage

RD2

Lecture 2

RD1

Lecture 1

IN1

Entrée 1

IN2

Entrée 2

FONCTIONNEMENT

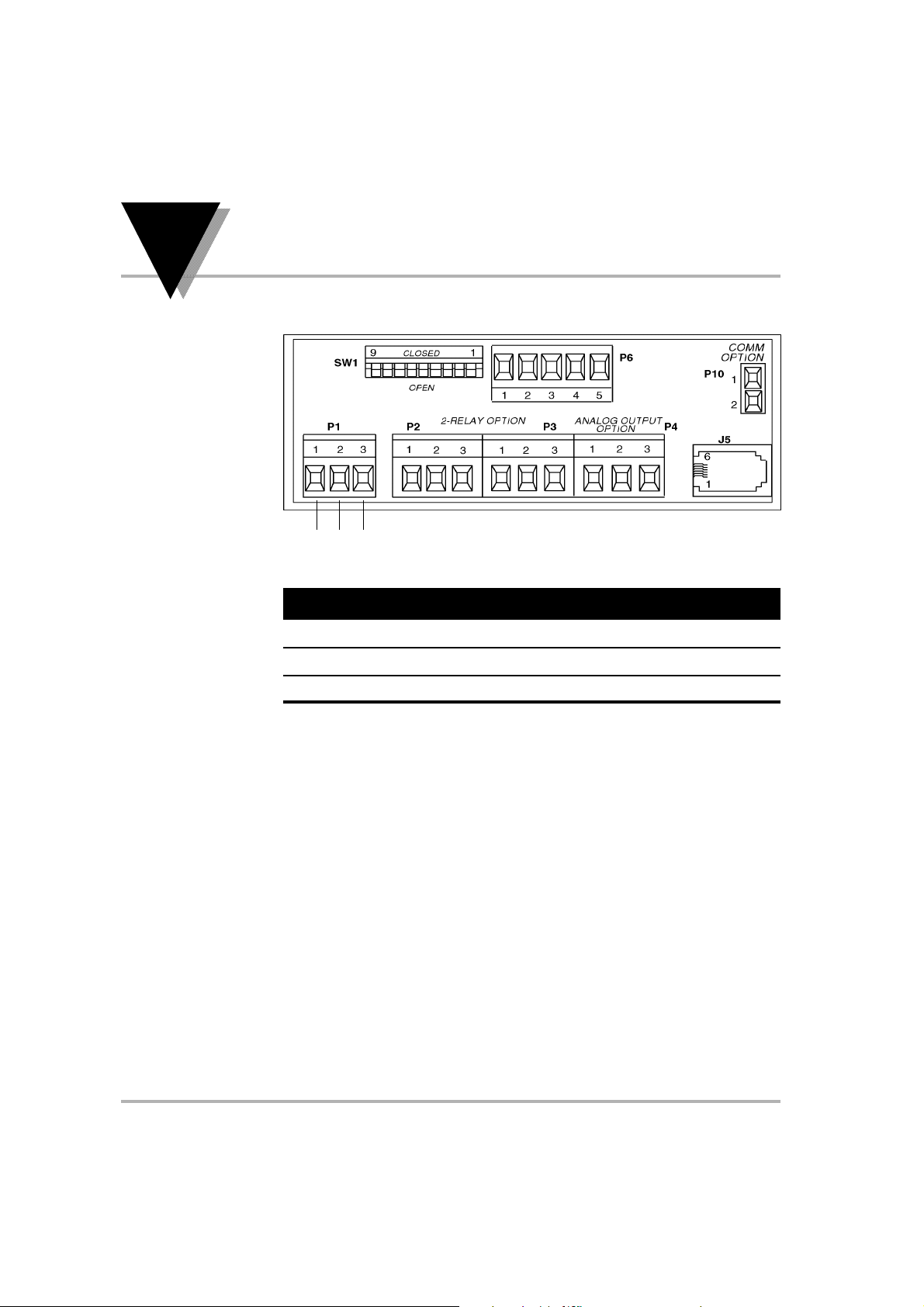

commutateurs DIP de SW1 sur les positions correctes. Le non

respect de ces instructions peut entraîner des mesures incorrectes. Les commutateurs DIP de SW1 sont situés à

l’arrière de l’appareil. Pour effectuer les réglages corrects des entrées en mode voltmètre ou ampèremètre à partir de ces commutateurs, se reporter aux tables correspondantes en page 16.

Pour obtenir la meilleure résolution possible, recherchez le signal

maximum qui devra être appliqué à l’entrée de l’appareil.

2. Réglez la position de la virgule comme nécessaire. La virgule est configurable à partir du premier sous-menu (DEC.P)

Signal d’Entrée

du Menu Lecture.

3. Appuyez sur MENU jusqu’à ce que l’appareil affiche:

RD.S.O.

4. Appuyez sur . L’appareil affiche:

IN 1

5. Appuyez sur pour visualiser la valeur Entrée 1 (IN1), qui s’affiche avec le quatrième chiffre clignotant.

6. Appliquez à l’appareil le signal d’Entrée Minimum que vous souhaitez pour Entrée 1, puis appuyez à nouveau sur pour visualiser ce signal sans clignotement de chiffre. Attendre que la

valeur de votre signal Entrée 1 s’établisse sur l’affichage. Ne pas

appliquer de valeur zéro.

7. Appuyez sur MENU. L’appareil affiche:

RD 1

8. Appuyez sur pour visualiser Lecture 1(RD1) qui correspond

à Entrée 1 et qui s’affiche avec le quatrième chiffre clignotant.

9. Appuyez sur et ▲/MAX pour valider la lecture de votre signal Entrée 1.

10. Appuyez sur . L ’appareil affiche:

IN 2

11. Appuyez sur pour visualiser la valeur Entrée 2 (IN2), qui s’affiche avec le quatrième chiffre clignotant.

12. Appliquez à l’appareil le signal d’Entrée Maximum que vous souhaitez pour Entrée 2, puis appuyez à nouveau sur pour

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 36

chapitre

FONCTIONNEMENT

visualiser ce signal sans clignotement de chiffre. Attendre que la valeur de votre signal d’Entrée 2 s’établisse sur l’affichage.

13. Appuyez sur MENU. L’appareil affiche:

RD 2

14. Appuyez sur pour visualiser Lecture 2 (RD2) qui correspond à la mesure du signal d’Entrée 2 et qui s’affiche avec le quatrième chiffre clignotant.

15. Appuyez sur et ▲/MAX pour valider l’affichage de la mesure de

votre signal d’Entrée 2.

16. Appuyez sur MENU pour mémoriser les valeurs IN1 et RD1, IN2 et RD2. Après avoir mémorisé ces réglages, l’appareil affichera l’une des quatre

étapes de menu ci-après:

Si votre appareil est équipé de l’option Double Relais, il affichera maintenant :

RD 2 ALLER DIRECTEMENT A

CETTE ETAPE DE MENU, PAGE 30

Si votre appareil n’est pas équipé de l’option Double Relais, mais qu’il a

l’option Sortie Analogique, sauter l’étape de menu Double Relais et exécutez l’étape Sortie Analogique. L’appareil affichera maintenant :

OUT ALLER DIRECTEMENT A

CETTE ETAPE DE MENU, PAGE 33

Si votre appareil n’est pas équipé de l’option Double Relais ou de l’option

Sortie Analogique, mais qu’il a une carte de communications sautez les

deux étapes Double Relais et Sortie Analogique et exécutez l’étape Menu Communication. L’appareil affichera maintenant :

COMM ALLER DIRECTEMENT A

CETTE ETAPE DE MENU, PAGE 35

Si votre appareil n’a aucune des options ci-dessus, vous avez terminé de le

configurer. L’appareil affichera maintenant :

RUN si vous n’avez rien modifié RST si vous avez modifié des réglages

LA CONFIGURATION DE L’APPAREIL EST TERMINEE.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 37

chapitre

RDNG RD.S.O.

mise à l’échelle

manuelle

FONCTIONNEMENT

MISE A L’ECHELLE MANUELLE -- Cette méthode est à utiliser si vous souhaitez entrer manuellement les valeurs Entrée 1 (IN1), Entrée 2 (IN2), Lecture 1 (RD1) correspondant à Entrée 1 et Lecture 2 (RD2) correspondant à Entrée 2.

1. Appuyez sur . L’appareil affiche:

IN 1

2. Appuyez sur pour visualiser la valeur Entrée 1 (IN1), qui s’affiche avec le quatrième chiffre clignotant.

3. Appuyez sur ▲/MAX.

4. Appuyez sur et ▲/MAX pour entrer la valeur désirée pour Entrée 1.

5. Appuyez sur MENU. L’appareil af fiche:

RD 1

6. Appuyez sur pour visualiser Lecture 1 (RD1) qui correspond à Entrée 1 et qui s’affiche avec le quatrième chiffre clignotant.

7. Appuyez sur et ▲/MAX pour entrer la valeur désirée pour correspondant à la lecture d’Entrée 1.

8. Appuyez sur MENU. L’appareil af fiche:

IN 2

9. Appuyez sur pour visualiser la valeur Entrée 2 (IN2), qui s’affiche avec le quatrième chiffre clignotant.

10.Appuyez sur ▲/MAX.

11. Appuyez sur et ▲/MAX pour entrer la valeur désirée pour Entrée 2.

12.Appuyez sur MENU. L’appareil affiche:

RD 2

13.Appuyez sur pour visualiser Lecture 2 (RD2) qui correspond à Entrée 2 et qui s’affiche avec le quatrième chiffre clignotant.

14.Appuyez sur et ▲/MAX pour entrer la valeur désirée pour correspondant à la lecture d’Entrée 2.

15.Appuyez sur MENU pour mémoriser les valeurs IN1 et RD1, IN2 et

RD2. Après avoir mémorisé ces réglages, l’appareil affichera l’une

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 38

chapitre

FONCTIONNEMENT

des quatre étapes de menu ci-après: Si votre appareil est équipé de l’option Double Relais, il affichera mainte-

nant :

SP.CF ALLER DIRECTEMENT A

CETTE ETAPE DE MENU, PAGE 30

Si votre appareil n’est pas équipé de l’option Double Relais, mais qu’il a

l’option Sortie Analogique, sauter l’étape de menu Double Relais et exécutez l’étape Sortie Analogique. L’appareil affichera maintenant :

OUT ALLER DIRECTEMENT A

CETTE ETAPE DE MENU, PAGE 33

Si votre appareil n’est pas équipé de l’option Double Relais ou de l’option

Sortie Analogique, mais qu’il a une carte de communications sautez les deux étapes Double Relais et Sortie Analogique et exécutez l’étape Menu Communication. L’appareil affichera maintenant :

COMM ALLER DIRECTEMENT A

CETTE ETAPE DE MENU, PAGE 35

Si votre appareil n’a aucune des options ci-dessus, vous avez terminé de le

configurer. L ’appareil af fichera maintenant :

RUN si vous n’avez rien modifié RST si vous avez modifié des réglages

SP. CF

LA CONFIGURATION DE L’APPAREIL EST TERMINEE.

2.6.3.0 MENU POINTS DE CONSIGNE

Ce Menu n’est disponible que pour les appareils équipés de l’option Sortie Double Relais. A partir de ce menu vous pouvez choisir la bande

active, les zones d’alarme, et les valeurs des bandes mortes pour chacune des alarmes.

1. Appuyez sur SETPTS, puis sur MENU jusqu’à ce que l’appareil affiche:

SPT.1

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 39

chapitre

SP . CF SPT.1

FONCTIONNEMENT

2.6.3.1 Menu: Point de Consigne 1 - Bande & Alarme

Pour régler la bande active et la zone d’alarme du point de consigne 1, procédez comme indiqué ci-après. La position ABOV de la bande active

fait commencer cette bande au dessus du point de consigne et la position BELO la fait se terminer au dessous du point de consigne. La position NORM de l’alarme indique que cette dernière n’est pas verrouillée. La position LTCH de l’alarme indique que l’alarme sera réinitialisée si elle est activée.

2. Appuyez sur . L’appareil affiche en clignotant la dernière position mémorisée de la bande active. Appuyez sur ▲/MAX pour commuter sur

l’un des choix ci-dessous :

ABOV BELO

3. Appuyez sur . L’appareil affiche en clignotant la dernière position mémorisée de l’alarme. Appuyez sur ▲/MAX pour commuter sur l’un des

choix ci-dessous :

NORMAL LATCH

4. Appuyez sur MENU pour mémoriser les positions de la bande active et de l’alarme. Après avoir mémorisé ces réglages, l’appareil affiche :

SPT.2

SP . CF SPT.2

2.6.3.2 Menu: Point de Consigne 2 - Bande & Alarme

Pour régler la bande active et la zone d’alarme du point de consigne 2, procédez comme indiqué ci-après.

5. Appuyez sur . L’appareil affiche en clignotant la dernière position mémorisée de la bande active. Appuyez sur ▲/MAX pour commuter sur

l’un des choix ci-dessous :

ABOV BELO

6. Appuyez sur . L’appareil affiche en clignotant la dernière position mémorisée de l’alarme. Appuyez sur ▲/MAX pour commuter sur l’un des

choix ci-dessous :

NORMAL LATCH

7. Appuyez sur MENU pour mémoriser les positions de la bande active et de l’alarme du point de consigne 2. Après avoir mémorisé ces réglages, l’appareil affiche :

SI.DB

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 40

chapitre

SP . CF S1.DB

SP . CF S2.DB

FONCTIONNEMENT

2.6.3.3 Menu: Point de Consigne 1 - Bande morte

Pour régler la bande morte du point de consigne 1, procédez comme indiqué ciaprès:

8. Appuyez sur . L’appareil affiche la dernière position mémorisée de la bande morte en faisant clignoter le chiffre le plus à gauche. Appuyez sur les touches et ▲/MAX pour programmer une valeur de bande morte.

9. Appuyez sur MENU pour mémoriser la valeur de bande morte choisie pour le point de consigne 1. Après avoir mémorisé ces réglages, l’appareil affiche :

S2.DB

2.6.3.4 Menu: Point de Consigne 2 - Bande morte

Pour régler la bande morte du point de consigne 2, procédez comme indiqué ciaprès:

10.Appuyez sur . L’appareil affiche la dernière position mémorisée de la bande morte en faisant clignoter le chiffre le plus à gauche. Appuyez sur les touches et ▲/MAX pour programmer une valeur de bande morte.

11. Appuyez sur MENU pour mémoriser la valeur de bande morte choisie pour le point de consigne 2. Après avoir mémorisé ces réglages, l’appareil affichera l’une des trois étapes de menu ci-après:

Si votre appareil est équipé de l’option Sortie Analogique, il affichera maintenant :

OUT ALLER DIRECTEMENT A L’ETAPE

DU PROCHAIN MENU

Si votre appareil n’est pas équipé de l’option Sortie Analogique, mais qu’il a une carte

de communications, il affichera maintenant :

COMM SAUTER L’ETAPE

DU PROCHAIN MENU

Si votre appareil n’a aucune des options ci-dessus, vous avez terminé de le

configurer. L ’appareil af fichera maintenant :

RUN si vous n’avez rien modifié RST si vous avez modifié des réglages

LA CONFIGURATION DE L’APPAREIL EST TERMINEE.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 41

chapitre

OUT

OUT OT.CF

FONCTIONNEMENT

2.6.4.0 MENU SORTIE

Ce Menu n’est disponible que pour les appareils équipés de l’option Sortie Analogique. A partir de ce menu vous pouvez choisir une sortie analogique en

tension ou en courant et sélectionner une sortie analogique programmable ou normale. A noter que la sortie analogique normale utilise les gammes préréglées

en usine pour la Mise à l’Echelle et le Décalage de Zéro. Si vous choisissez la sortie analogique programmable, le sous-menu OT.S.O. s’affiche et vous permet d’entrer manuellement les valeurs de ces deux paramètres.

1. Appuyez sur SETPTS, puis sur MENU jusqu’à ce que l’appareil affiche:

OT.CF

2.6.4.1 Menu Sortie Analogique: Option sortie V ou I

Pour régler la sortie analogique sur l’option de sortie V (tension) ou I (courant), procédez comme indiqué ci-après:

2. Appuyez sur . L’appareil affiche la dernière position mémorisée de l’option de sortie V ou I. Appuyez sur les touches et ▲/MAX pour commuter entre les choix ci-après:

VOLT CURR

3. Dès que l’option de sortie désirée est affichée, appuyez sur . L’appareil affiche la dernière option de programmation mémorisée. Appuyez sur ▲/MAX pour commuter entre les choix ci-après:

DFLT PROG

4. Appuyez sur MENU pour mémoriser les options de la Sortie Analogique. Après avoir mémorisé ces réglages, l’appareil affichera l’une des trois étapes de menu ci-après:

Si vous avez choisi l’option sortie programmable (PROG) dans l’étape 3

ci-dessus, votre appareil affichera maintenant :

O.T.S.O. ALLER DIRECTEMENT A

L’ETAPE

DU PROCHAIN MENU

Si vous n’avez pas choisi l’option sortie programmable et que votre appa-

reil est équipé d’une carte de communications, vous pouvez sauter la prochaine étape concernant la Mise à l’Echelle et le Décalage de Zéro et passer directement au paragraphe Menu Communications de la page 35.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

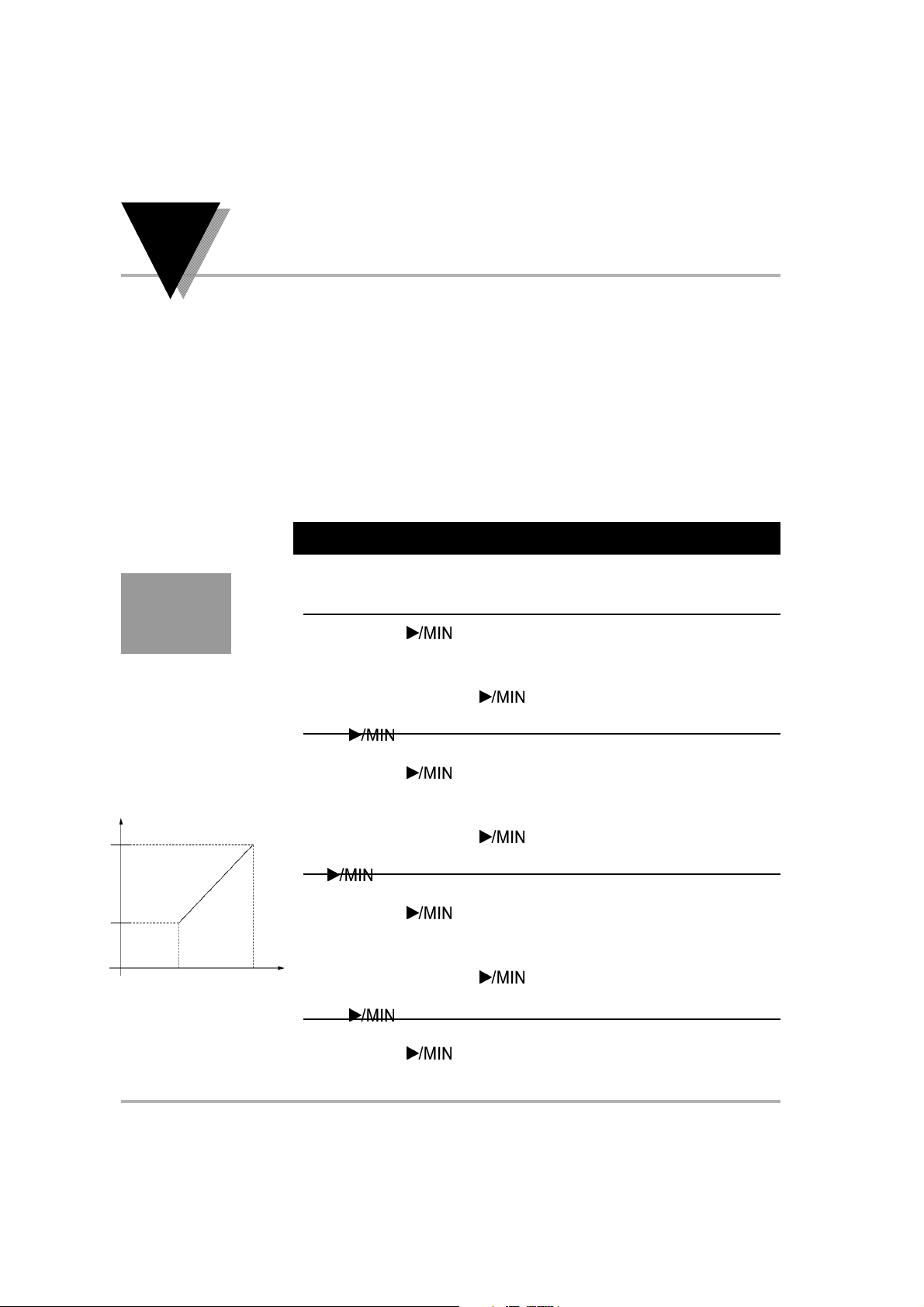

Page 42

chapitre

OUT OT.S.O

Sortie Analogique en fonction

de la Lecture

Sortie Analogique

20 mA

FONCTIONNEMENT

L’appareil affichera maintenant :

COMM SAUTER L’ETAPE

DU PROCHAIN SOUS-MENU

Si vous n’avez pas choisi l’option sortie programmable dans l’étape

précédente, et si votre appareil n’est pas équipé d’une carte de communications vous avez terminé de le configurer. L ’appareil af fichera:

RST LA CONFIGURATION DE

L’APPAREIL EST

TERMINEE.

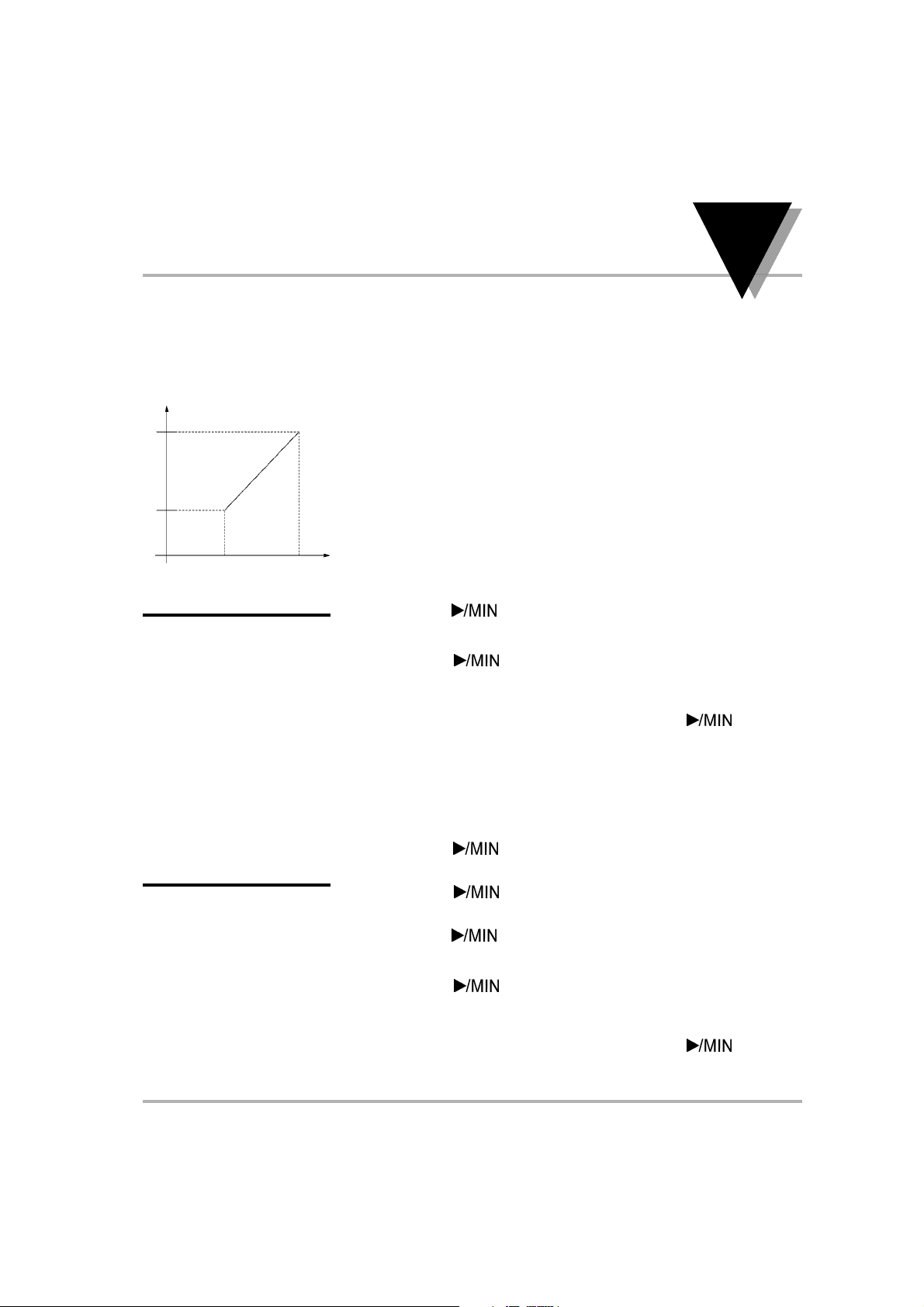

2.6.4.2 Menu Sortie Analogique: Echelle et Zéro

Pour programmer la mise à l’échelle et le décalage de Zéro de la Sortie Analogi-que, procédez comme indiqué ci-après:

5. Appuyez sur . L’appareil affiche :

RD1 (C’EST «LECTURE 1» : VOTRE PREMIER POINT

D’AFFICHAGE)

6. Appuyez à nouveau sur . L’appareil affiche la dernière valeur de Lecture 1 en faisant clignoter le chiffre le plus à gauche. Appuyez sur et ▲/MAX pour entrer la valeur désirée.

5. Appuyez sur . L’appareil affiche :

OUT1 (C’EST «SORTIE 1» : LE DEBUT DU SIGNAL ANALOGIQUE

CORRESPONDANT A LECTURE 1)

6. Appuyez à nouveau sur . L’appareil affiche la dernière valeur de Sortie 1 en faisant clignoter le chiffre le plus à gauche. Appuyez

sur et ▲/MAX pour entrer la valeur désirée.

4 mA

5. Appuyez sur . L’appareil affiche :

RD2 (C’EST «LECTURE 2» : VOTRE DEUXIEME POINT

RD1

Lecture 1

RD2

Lecture 2

Lecture

6. Appuyez à nouveau sur . L’appareil affiche la dernière valeur de Lecture 2 en faisant clignoter le chiffre le plus à gauche. Appuyez sur et ▲/MAX pour entrer la valeur désirée.

5. Appuyez sur . L’appareil affiche :

D’AFFICHAGE)

OUT2 (C’EST «SORTIE 2» : LE DEBUT DU SIGNAL ANALOGIQUE

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

CORRESPONDANT A LECTURE 2)

Page 43

chapitre

FONCTIONNEMENT

6. Appuyez à nouveau sur . L’appareil affiche la dernière valeur de Sortie 2 en faisant clignoter le chiffre le plus à gauche. Appuyez sur

et ▲/MAX pour entrer la valeur désirée.

7. Appuyez sur MENU pour mémoriser les Valeurs d’Echelle et de Décalage

de Zéro choisies pour la Sortie Analogique. Après avoir mémorisé ces réglages, l’appareil affichera l’une des deux étapes de menu ci-après:

Si votre appareil n’est pas équipé d’une carte de communications, il affichera maintenant :

RST LA CONFIGURATION DE

L’APPAREIL EST

TERMINEE.

Si votre appareil est équipé d’une carte de communications, il affi-

chera maintenant :

COMM CONTINUER LA

CONFIGURATION

2.6.5.0 MENU COMMUNICATIONS

COMM

Ce Menu n’est disponible que pour les appareils équipés de l’option Carte de Communications.Il existe deux types de programmation de la carte

de communications : 1) Programmation par étapes accessibles à partir du panneau avant ou à partir du connecteur de communication série. 2) Programmation par étapes accessibles uniquement à partir du connecteur de communication série. Lorsque la carte de communications est installée, toutes les étapes du menu de programmation configurables par les touches du panneau avant le sont également à partir du connecteur de communications série.

A partir de ce menu vous pouvez configurer le protocole de communication, le format du bus, le format des données, l’adresse et l’intervalle de temps de la transmission.

1. Appuyez sur MENU jusqu’à ce que l’appareil affiche:

COMM

2. Appuyez sur SETPTS, puis sur MENU jusqu’à ce que l’appareil affiche:

COM.P

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 44

chapitre

COMM COM.P BAUD

COMM COM.P PRTY

COMM COM.P DATA

FONCTIONNEMENT

2.6.5.1 Menu Communicat.: Interface Ordinateur

Pour configurer le protocole de communications, procédez comme indiqué ciaprès:

3. La première étape du sous-menu permet de choisir la vitesse de transmission en bauds :Appuyez sur . L’appareil affiche :

BAUD

Appuyez sur ▲/MAX pour faire défiler les choix suivants :

0300 0600 1200 2400 4800 9600

19.2K

Dès que vous avez sélectionné la vitesse appropriée, vous pouvez soit mémoriser cette valeur en bauds puis aller au sous-menu BUS.F , soit accomplir les trois étapes du sous-menu COM.P ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser la vitesse choisie en bauds.

4. Pour régler la parité, appuyez à nouveau sur . L’appareil affiche :

PRTY

Appuyez sur ▲/MAX pour faire défiler les choix suivants :

NO (sans) ODD (impaire)

EVEN (paire)

Dès que vous avez sélectionné la parité appropriée, vous pouvez soit mémoriser votre choix puis aller au sous-menu BUS.F, soit accom-

plir les deux étapes du sous-menu COM.P ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser la parité choisie.

5. Pour régler les bits de données, appuyez à nouveau sur . L’appareil affiche :

DATA

Appuyez sur ▲/MAX pour faire défiler les choix suivants :

7BIT 8BIT

Si vous choisissez 8 BIT, vous devez régler la parité sur NO .

Dès que vous avez choisi la valeur appropriée, vous pouvez soit mémoriser votre choix puis aller au sous-menu BUS.F, soit accom-

plir la dernière étape du sous-menu COM.P ci-après. A moins que

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

vous n’ayez choisi 7 BIT et NO, le nombre de bits d’arrêt sera toujours

Page 45

chapitre

COMM COM.P STOP

COMM BUS.F C.SUM

FONCTIONNEMENT

6. Appuyez sur MENU pour mémoriser la valeur choisie pour les bits de données. Appuyez à nouveau sur . L’appareil affiche :

STOP

Appuyez sur ▲/MAX. L ’appareil sélectionne automatiquement le nombre

approprié de bits d’arrêt correspondant à vos choix de parité et de bits de données. Vous ne pouvez pas modifier manuellement ce réglage.

Dès que vous avez fini tous vos réglages, appuyez sur MENU pour les mémoriser et passer au sous-menu BUS.F de l’étape suivante.

2.6.5.2 Menu Communications: Format du Bus

Pour configurer le format du bus, procédez comme indiqué ci-après:

7. La première étape du sous-menu C.SUM (cheksum) correspond à un dispositif de détection d’erreur que vous pouvez activer ou désactiver. Appuyez sur . L’appareil affiche :

C.SUM

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la détection d’erreur, vous pouvez soit mémoriser ce choix puis aller au sous-menu DAT.F , soit accomplir les six étapes du sous-menu BUS.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez

maintenant sur MENU pour mémoriser votre choix.

COMM BUS.F LF

8. La deuxième étape du sous-menu LF (linefeed) détermine si l’appareil doit imprimer sur toutes les lignes ou en faisant des sauts de ligne.

Si vous choisissez YES, les données seront imprimées une ligne sur deux. Appuyez sur . L’appareil affiche :

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) le saut de ligne, vous pouvez soit mémoriser ce choix puis aller au sous-menu DA T.F, soit accomplir les cinq étapes du sous-menu BUS.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 46

chapitre

COMM BUS.F ECHO

COMM BUS.F STND

FONCTIONNEMENT

9. La troisième étape du sous-menu ECHO détermine si l’appareil doit faire écho en réponse aux commandes reçues. Si vous choisissez YES cette caractéristique sera activée. Appuyez sur . L’appareil affiche :

ECHO

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) l’écho, vous pouvez soit mémoriser ce choix puis aller au sous-menu DAT.F , soit accomplir les quatre étapes du sous-menu BUS.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

10.La quatrième étape du sous-menu STND (standard) vous permet de choisir le type de communication à utiliser, soit RS232C ou RS485.

Appuyez sur . L’appareil affiche :

STND

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

232C 485

Dès que vous avez effectué votre choix, vous pouvez soit mémoriser ce choix puis aller au sous-menu DA T.F, soit accomplir les trois étapes du sous-menu BUS.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

COMM BUS.F MODE

1 1 .La cinquième étape du sous-menu MODE détermine si l’appareil doit

fonctionner en mode commande (CMD) ou en mode transmission de

données en continu (CONT). A noter qu’en mode commande, l’appareil

ne répondra qu’aux commandes valides qui lui seront transmises. En revanche, en mode continu, l’appareil transmettra en continu les données sur une période de temps spécifiée dans le dernier sous-

menu TX.TI (intervalle de temps de transmission) du présent menu de communications (COMM).

Il n’y a pas de mode de transmission en continu pour le standard RS485. Ceci empêche les collisions sur la ligne de bus s’il y a plus

d’un appareil installé sur le bus. Si vous voulez absolument utiliser les possibilités offertes par la carte RS485 et que vous n’avez qu’un appareil connecté sur le bus, réglez STND sur le standard RS232C (232C) et choisissez le mode continu (CONT).

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 47

chapitre

COMM COM.P STOP

FONCTIONNEMENT

Appuyez sur . L’appareil affiche :

MODE

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

CMD CONT

Dès que vous avez choisi un mode, vous pouvez soit mémoriser ce choix puis aller au sous-menu DA T.F, soit accomplir les deux étapes du sous-menu BUS.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

12.La sixième étape du sous-menu SEPR (separator) détermine quel caractère sera placé à la fin de chaque paquet de données lorsque l’appareil est en mode continu. Si vous choisissez CR, un retour chariot sera inséré à la fin de chaque paquet de données. En revanche, si vous

choisissez SPCE, c’est un espace qui sera inséré à la fin de chaque paquet de données. Veuillez vous reporter à la page 43 pour voir des exemples de transmission de données. Appuyez sur . L’appareil affiche :

SEPR

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

CR SPCE

Dès que vous avez effectué votre choix, vous pouvez soit mémoriser

ce choix puis aller au sous-menu DAT.F, soit accomplir la dernière étape du sous-menu BUS.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

COMM BUS.F PROT

13.La dernière étape du sous-menu PROT (protocol) vous permet de choisir le type de protocole de communications que vous pouvez utiliser, à savoir : soit le protocole Newport, soit le protocole ModBus. Appuyez sur

. L’appareil affiche :

PROT

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

NEW.P MOD.P

Dès que vous avez effectué votre choix, appuyez sur MENU pour le

mémoriser et passer au sous-menu DAT.F.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 48

chapitre

COMM DAT.F STAT

FONCTIONNEMENT

2.6.5.3 Menu Communicat.: Format des Données

Le troisième sous-menu du menu principal COMM traite du format des données. Ce sous-menu permet de définir quelles sont les données à imprimer et comment elles sont imprimées si l’on utilise le mode continu RS232 ou l’impression externe en mode commande. (Pour plus de détails, se reporter à l’explication des sous-menus BUS.F des pages précéden-tes). Toutes les étapes de ce sous-menu comportent deux réglages possibles: YES pour activer ou transmettre et NO pour désactiver ou ne pas transmettre. Pour configurer le format des données, procédez comme indiqué ci-après:

14.La première étape du sous-menu ST AT (status) active la transmission des caractères donnant l’état des mesures creux/crête et des alarmes. Appuyez sur . L’appareil affiche :

STAT (se reporter à la page 43 pour des informations

détaillées)

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la fonction status (état), vous pouvez soit mémoriser ce choix puis aller au sous-menu ADDR, soit accomplir les sept étapes du sous-menu DA T.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

COMM DAT.F RDNG

15.La deuxième étape du sous-menu RDNG (reading) active la

transmission de la valeur de la mesure. Appuyez sur . L’appareil affiche :

RDNG

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la transmission de la lecture de la mesure, vous pouvez soit mémoriser ce choix puis

aller au sous-menu ADDR, soit accomplir les six étapes du sous-menu DAT.F ci-après. Si vous ne voulez rien changer d’autre dans ce sousmenu, appuyez maintenant sur MENU pour mémoriser votre choix.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 49

chapitre

COMM DAT.F PEAK

COMM DAT.F VALY

FONCTIONNEMENT

16.La troisième étape du sous-menu PEAK active la transmission de la valeur crête. Appuyez sur . L’appareil affiche :

PEAK

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la transmission de la valeur crête, vous pouvez soit mémoriser ce choix puis aller au

sous-menu ADDR, soit accomplir les cinq étapes du sous-menu DAT.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

17.La quatrième étape du sous-menu VALY (valley) active la transmis-

sion de la valeur creux. Appuyez sur . L’appareil affiche :

VALY

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la transmission de la valeur creux, vous pouvez soit mémoriser ce choix puis aller au

sous-menu ADDR, soit accomplir les quatre étapes du sous-menu DAT.F ci-après. Si vous ne voulez rien changer d’autre dans ce sousmenu, appuyez maintenant sur MENU pour mémoriser votre choix.

COMM DAT.F TIME

18.La cinquième étape du sous-menu TIME active la transmission de

l’heure (heure, minutes, secondes) de la communication. Appuyez sur

. L’appareil affiche :

TIME

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la transmission de l’heure de la communication, vous pouvez soit mémoriser ce choix

puis aller au sous-menu ADDR, soit accomplir les trois étapes du sous-menu DAT.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu, appuyez maintenant sur MENU pour mémoriser votre choix.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 50

chapitre

COMM DAT.F DATE

FONCTIONNEMENT

19.La sixième étape du sous-menu DATE active la transmission de la date. Appuyez sur . L’appareil affiche :

DATE

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la transmission de la date, vous pouvez soit mémoriser ce choix puis aller au sous-menu ADDR, soit accomplir les deux étapes du sous-menu DA T.F ci-après. Si vous ne voulez rien changer d’autre dans ce sous-menu,

appuyez maintenant sur MENU pour mémoriser votre choix.

Formats de la Date et de l’Heure

En transmettant à la fois la date et l’heure, vous pouvez exploiter pleinement les caractéristiques de l’acquisition de données. La

date sera transmise dans l’un des formats suivants :

• mois/jour/année

• jour/mois/année

Veuillez vous reporter à l’ouvrage Communication Série pour les autres informations.

COMM DAT.F UNIT

COMM DAT.F ID

20.La septième étape du sous-menu UNIT active la transmission de l’unité de mesure. Appuyez sur . L’appareil affiche :

UNIT

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

Dès que vous avez activé (YES) ou désactivé (NO) la transmission de l’unité de mesure, vous pouvez soit mémoriser ce choix puis aller au sous-menu ADDR, soit accomplir la dernière étape du sous-menu

DAT.F ci-après. Si vous ne voulez rien changer d’autre dans ce sousmenu, appuyez maintenant sur MENU pour mémoriser votre choix.

21.La dernière étape du sous-menu ID active la transmission d’un caractère représentant la valeur envoyée. Appuyez sur . L’appareil af fiche :

Appuyez sur ▲/MAX pour commuter sur l’un des deux choix suivants :

YES NO

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 51

chapitre

FONCTIONNEMENT

Exemples de Données Transmises

A. Notez que si ID est activé, les caractères suivants seront envoyés:

R : Valeur de la lecture (mesure) P : Valeur de la mesure crête V : Valeur de la mesure creux

B. Supposons, par exemple, que nous ayons les données suivantes:

V aleur mesurée (lecture) 125.4 V Valeur de la mesure crête 130.8 V Valeur de la mesure creux 121.2 V Heure 9:32:15 AM Date 12/20/96

C. Supposons maintenant que vous ayez choisi dans les sous-menus

du Format du Bus : le mode continu (MODE), le standard RS232 (STND), pas de détection d’erreur (C.SUM), et pas de saut de ligne (LF). Supposons aussi que vous ayez inclus les données suivantes: l’heure, la date, la mesure, la valeur crête et la valeur creux.

D. Si...

l’espace est le séparateur choisi (SEPR), que ID (ID) n’est pas activé, que echo (ECHO) n’est pas activé, et que l’unité de mesure (UNIT) est activée,

l’appareil transmettra:

09:32:15 12/20/96 125.4 130.8 121.2 V <CR>

E. Si...

le retour chariot (CR) est activé

l’appareil transmettra:

09:32:15 12/20/96

125.4

130.8

121.2 V

F. Si...

ID(ID) et le retour chariot (CR) sont activés

l’appareil transmettra:

09:32:15 12/20/96 R: 125.4 P: 130.8 V: 121.2 V

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 52

chapitre

COMM ADDR

FONCTIONNEMENT

Dès que vous avez activé (YES) ou désactivé (NO) la transmission du caractère ID représentant la valeur envoyée, appuyez sur MENU pour mémoriser votre choix et passer au sous-menu ADDR.

2.6.5.4 Menu Communicat.: Adresse Multipoint

Le quatrième sous-menu du menu principal COMM traite de l’adresse multipoint. Pour configurer l’adresse multipoint à l’aide de ce sous-menu, procédez comme indiqué ci-après:

22.Si vous choisissez RS485 (485) dans le sous-menu Standard (STND) du Format du Bus (BUS.F), une adresse sera incluse dans les données transmises. Toute commande transmise par le DTE

(système de transmission de données) devra comporter cette adresse afin d’assurer une réponse correcte de l’appareil récepteur à qui cette commande est adressée.

Appuyez sur . L’appareil affiche une valeur prise dans la plage des adresses possibles, entre 001 et 199, avec le troisième chiffre

clignotant. Vous pouvez choisir n’importe quelle adresse pour votre indicateur dans cette plage, entre 001 et 199. Utilisez la touche

▲/MAX pour modifier la valeur du chiffre clignotant et la touche

pour choisir le chiffre clignotant.

L’adresse 00 est réservée au système hôte pour les opérations de

communication. Toute commande provenant du DTE et comportant cette adresse 00 sera exécutée par tous les indicateurs connectés sur le bus, sans qu’il y ait de réponse de leur part en retour.

Dès que vous avez choisi une adresse, appuyez sur MENU pour mémoriser cette adresse et passer au sous-menu TX.TI.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 53

chapitre

COMM TX.TI

FONCTIONNEMENT

2.6.5.5 Menu Comm.: Intervale Temps Transmission

Le dernier sous-menu du menu principal COMM traite de l’intervalle de temps de transmission. Pour configurer l’intervalle de temps de transmission à l’aide de ce sous-menu, procédez comme indiqué ci-après:

23.Si vous choisissez le mode continu (CONT) dans le sous-menu mode (MODE) du Format du Bus ( BUS.F), et RS232 (232C) dans le sous-menu

standard (STND) du Format du Bus (BUS.F), vous pouvez spécifier l’intervalle de temps de transmission en secondes.

Appuyez sur . L’appareil affiche une valeur prise dans la plage des intervalles de temps de transmission possibles, entre 0000 et 5999, avec le quatrième chiffre clignotant. V ous pouvez choisir n’importe quelle

valeur entre 0000 et 5999 pour le temps de transmission. Utilisez la touche

▲/MAX pour modifier la valeur du chiffre clignotant et la touche

pour choisir le chiffre clignotant.

Si vous réglez le temps de transmission sur 0000, les données seront transmises après chaque mesure.

Dès que vous avez choisi un temps de transmission, appuyez sur MENU

pour mémoriser vos réglages. A la fin de la mémorisation, l’appareil affiche RST indiquant ainsi qu’il est en train de s’initialiser en prenant en compte les nouvelles valeurs. L’appareil se replace ensuite automatiquement en mode En Service (Run Mode).

2.6.5.6 ETAPES NON AFFICHEES PAR L’APPAREIL

Certaines étapes de réglages de la carte de communications ne sont pas affichées par l’appareil. Pour obtenir des informations complètes sur ces

réglages non affichés par l’appareil, veuillez vous reporter au Manuel Communication Série livré avec votre carte de communications. Ces étapes ne sont pas accessibles à partir de l’affichage de l’appareil mais seulement à partir du connecteur de communication série :

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 54

chapitre

FONCTIONNEMENT

1. Caractère de reconnaissance:

Toute commande provenant de l’ordinateur (système hôte) doit être suivie d’un caractère de reconnaissance sinon l’indicateur ignore la commande et prend en compte un caractère de la table ASCII, excepté «^, A, E».

2. Heure et Date:

Elles doivent être réglées ou initialisées à partir de la sortie

communication série.

3. Impression externe:

Le connecteur P10 à l’arrière de l’indicateur est prévu pour

envoyer les commandes d’impression provenant de l’indicateur. Chaque fois que les broches 1 à 2 de P10 sont connectées, une chaîne de données correspondant à la programmation du

sous-menu DAT.F, est transmise sur ce port de communication .

2.6.5.7 Accès à la Carte de Communication à partir de votre Ordinateur

Pour accéder aux différentes étapes du menu de communication via la carte de communication, vous devez établir une liaison de communication série entre l’indicateur et votre ordinateur. Pour cela, installez tout d’abord une carte RS232 ou RS485 dans votre indicateur, puis connectez cette carte au port de communication de votre ordinateur. Si vous installez une liaison RS232, il suffit d’utiliser soit le port série 1 soit le port série 2 de votre ordinateur. En revanche, si vous installez une liaison RS485, vous devez soit installer une carte RS485 dans votre ordinateur, soit utiliser un boîtier externe de conversion RS232/RS485 entre votre indicateur et votre ordinateur. Newport propose à ses clients un boîtier

de conversion qui constitue une solution de haute qualité à ce problème.

Après avoir configuré les menus (comme cela a été décrit dans les précédents paragraphes), et avoir connecté tous les câbles, vous pouvez soit :

1) utiliser un logiciel de communication (émulateur de terminal) tel que

PROCOM, et régler les paramètres à l’identique à la fois sur votre

ordinateur et sur votre indicateur; ou:

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 55

chapitre

FONCTIONNEMENT

2) écrire votre propre programme d’émulation qui répondra de façon spécifique aux besoins de votre application. Nous donnons ci-après une exemple de programme écrit en QuickBasic qui vous permettra de communiquer avec votre indicateur.

2.6.5.8 Programme QuickBasic pour communiquer avec votre Indicateur

1000 CLS [Clear screen command] 1010 COMM$ = ‘’COM1:’’ [Label for communications

port COM1] 1020 BAUD$ = ‘’9600’’ [Label for choice of 9600 baud] 1030 PARITY$ = ‘’0’’ [Label for odd parity] 1040 STOPBT$ = ‘’1’’ [Label for one stop bit] 1050 CLOSE#1 [Get ready to reopen number 1] 1060 OPEN COMM$ + BAUD$ + ‘’,’’ + PARITY$ + ‘’,7,’’ +

STOPBT$ + ‘’,’’ + ‘’CS,DS,RS’’ FOR RANDOM

AS#1 [Opens COM1] 1070 INPUT ‘’ENTER A COMMAND>’’,CMD$ [Prompts and

Labels Input] 1080 IF CMD$ <> ‘’^AE’’ THEN CMD$ = ‘’*’’ + CMD$ [Add

recognition character unless command is that for

setup data] 1090 PRINT$ CMD$ [Screen echoes command] 1100 N = 0 [Initialize watchdog] 1120 SOUND 32767,27:SOUND 32767,1:SOUND 32767,1

[Delay 0,5 seconds] 1130 N = N + 1 [Increment watchdog] 1140 If N <> 20 THEN 1180 [Test for timeout] 1150 INPUT ‘’NO RESPONSE YET: TYPE ‘C’ TO CONTINUE,

‘Q’ TO QUIT’’, B$ [10 second timeout] 1160 IF B$ = ‘’Q’’ THEN 1230 [Exit if desired]

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 56

chapitre

FONCTIONNEMENT

1170 N = 0 [Restart watchdog] 1180 If LOC(1) = 0 THEN 1120 [Stall until buffer has

contents]

1190 A$ = INPUT$(LOC(1),#1) [Read and label contents

of COM1] 1200 PRINT A$ [Put data onto screen] 1210 INPUT ‘’TYPE ‘M’ FOR MORE COMMANDS OR ‘Q’

TO QUIT’’, B$ 1220 IF B$ = ‘’M’’ THEN 1070 1230 END

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 57

Chapitre 3 : Mesures

Efficaces V raies

Introduction

Mesures Efficaces Vraies et

Mesures de Valeur Moyenne

Impédance d’entrée et

influence des câbles et de

l’atténuateur d’entrée

Effets du courant d’entrée

Erreurs dues aux surtensions

Entrée guardée pour éviter

les parasites d’entrée

Effets des tensions de

mode commun

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 58

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 59

chapitre

MESURES EFFICACES VRAIES

3.1 Introduction

Quand une tension est appliquée aux bornes d’une résistance, la puissance obtenue est donnée par la formule :

____

De la même façon, si une résistance est traversée par un courant, la puissance obtenue est donnée par la formule :

Considérons le cas d’une forme d’onde produite par une tension ou un courant comportant des composantes alternatives ayant diverses fréquences (harmoniques, par exemple). D’après les formules ci-dessus, la puissance efficace vraie de cette forme d’onde correspond à la quantité totale d’énergie qu’elle produit (loi de Joule) sur un intervalle de temps considéré. Cette quantité totale d’énergie est mesurée sur cet intervalle de temps qui est infiniment plus long que la période de la composante alternative la plus basse en fréquence. On obtient donc, dans ce cas, une mesure de puissance efficace vraie qui est réellement proportionnelle au carré de la tension ou du courant de la forme d’onde considérée.

Ainsi mesurée, la puissance efficace vraie est toujours égale ou supérieure à la puissance moyenne obtenue à partir de la tension ou du courant redressé. Dans ce cas, en effet, la puissance mesurée correspond à l’ensemble des composantes alternatives élevées au carré auxquelles s’ajoute la composante continue élevée au carré. De ce fait, la valeur la plus précise pour la tension ou le courant sera cette valeur efficace vraie qui correspond, en fait, à la puissance «calorifique» produite par la forme d’onde mesurée.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 60

chapitre

MESURES EFFICACES VRAIES

3.2 Mesures Efficaces Vraies comparées aux Mesures de Valeur Moyenne

Il est beaucoup plus facile de construire un appareil mesurant la valeur moyenne d’un signal périodique qu’un appareil mesurant sa valeur efficace vraie. La plupart des fabricants réalisent des appareils qui redressent ce signal et en mesurent la valeur moyenne; ces appareils sont étalonnés à partir d’une forme d’onde pure monofréquence (tension sinusoïdale pure sans composante continue superposée) et ont leur échelle graduée en valeur efficace. Une forme d’onde complexe et multifréquences sera mesurée par ce type d’appareil avec d’importantes erreurs, alors qu’un appareil de mesures efficaces vraies tel que l’INFCAC fournira une valeur précise de la tension ou du courant correspondant à cette forme d’onde.

La figure ci-après donne, pour différentes formes d’onde, les résultats des mesures efficaces vraies comparées à des mesures de valeur moyenne.

Formes d’onde Facteur de Crête Mesure Valeur Mesure Valeur 1 Volt crête (FC) Efficace Moyenne (erreur)

-V

1,414 0,707 Etalonné pour

erreur 0

-V

1,732 0,580 -3,9%

1.000 1.000 -48% pour FC = 4

Figure 3.1 - Mesur es efficaces vraies comparées aux

Mesures de valeur moyenne pour différ entes formes d’onde

L ’indicateur INFCAC a une configuration d’entrée complète CA plus CC lui permettant de mesurer complètement la valeur efficace vraie d’une forme d’onde ayant des composantes alternatives et une composante continue superposée. L’appareil possède également une entrée à couplage alternatif destinée à éliminer la composante continue, ce qui est utile pour certaines mesures telles que, par exemple, la mesure de l’ondulation d’une alimentation continue.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 61

chapitre

MESURES EFFICACES VRAIES

3.3 Impédance d’entrée et influence des câbles et de l’atténuateur d’entrée

L ’impédance d’entrée de l’indicateur INFCAC en voltmètre est d’environ un mégohm en parallèle avec une capacité de 10 pF ce qui entraîne une consommation négligeable du courant de la source pour la plupart des signaux mesurés par l’appareil.

Lorsqu’on recherche les mesures les plus précises possible, il faut prendre en compte les variations d’impédance en fonction de la fréquence qui peuvent être importantes dans le cas de mesures sur des sources haute fréquence. Il faut également tenir compte des effets des capacités et des résistances qu’introduisent les connexions du câblage d’entrée et l’atténuateur d’entrée. La table ci-dessous donne l’impédance totale de l’indicateur INFCAC à différentes fréquences.

Fréquence d’Entrée Impédance d’Entrée

100 Hz 1 MΩ 1 kHz 940 kΩ 10 kHz 614 kΩ

Table 3.1 - Impédance totale d’entrée en fonction de la fréquence

Résistance de Source

INFCAC

Figure 3.2 - Schéma équivalent de l’impédance d’entrée

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 62

chapitre

Note

MESURES EFFICACES VRAIES

3.4 Effets du courant d’entrée

L’amplificateur d’entrée de l’INFCAC a un courant de polarisation CC inférieur à 350 pA à une température ambiante en dessous de 30°C. Ce courant double tous les 8°C à partir de 30°C. Ce très faible courant d’entrée peut cependant produire de petites tensions de décalage CC aux bornes de l’impédance de source. Ces décalages sont facilement mesurés au moyen de l’indicateur si l’on retire le signal CA appliqué à l’entrée ou si l’on connecte aux bornes de l’entrée une impédance de source fictive. Ces décalages peuvent être aisément compensés en ajustant la source CC, ceci afin d’accroître la précision de la mesure.

Les tensions CA superposées au signal d’entrée et mesurées dans les conditions ci-dessus ne doivent pas être ajoutées ou soustraites linéairement de la valeur de la source CA. Elles doivent être combinées à la valeur efficace du signal.

3.5 Erreurs dues aux surtensions

Si, par inadvertance, vous appliquez aux bornes de l’entrée une tension supérieure à la tension nominale de la gamme en cours d’utilisation, ceci créera une surchauffe du conditionneur de signaux de l’INFCAC. Les effets de cette surtension momentanée n’entraineront pas une erreur de mesure supérieure à 0,02%. Cette erreur due à la surtension disparaîtra en quelques minutes après supression de la surtension.

3.6 Entrée gardée pour protéger l’appareil contre les parasites CA

L’INFCAC a une haute impédance d’entrée qui lui permet de mesurer avec précision des sources de signaux sans interférer sur l’impédance de source. Ceci signifie que l’appareil peut réagir de façon sensible aux sources alternatives parasites de tension ou de courant si elles ont un effet de couplage capacitif ou inductif sur les fils d’entrée.

C’est ainsi, par exemple, que dans la zone d’un éclairage fluorescent on trouve habituellement des champs électrostatiques alternatifs élevés (de plusieurs volts

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 63

chapitre

MESURES EFFICACES VRAIES

par mètre). Ces champs induisent des charges électrostatiques variables dans tous les conducteurs situés à proximité de ce type d’éclairage. Il est donc indispensable dans cette zone d’utiliser pour les fils d’entrée de la source de signaux un câble blindé qui mettra à la masse tout courant parasite dû au couplage capacitif. (Brancher le blindage de ce câble sur la borne RETOUR (RTN) de l’appareil : voir figures 1.3 et 1.4 page 8). Ceci est particulièrement important lorsque vous mesurez des faibles signaux à la fréquence du réseau. Veillez à bien éliminer tous les parasites CA.

Si les fils d’entrée de la source de signaux doivent passer à travers des installations où circulent des courants forts, utilisez un câble à paire torsadée pour réduire le plus possible les courants induits. Vous pouvez utiliser également des matériaux de blindage magnétique pour réduire ces effets parasites, mais la meilleure solution est d’éloigner le plus possible les fils de cette source de parasites.

Les boucles de courant de masse sont également des sources de perturbation des mesures. Si la source de signaux CA a un couplage capacitif ou résistif avec une source d’alimentation alternative et que cette dernière n’est pas l’alimentation utilisée par l’INFCAC, un courant peut apparaître dans la boucle formée par la source , l’indicateur et les circuits d’alimentation, causant ainsi une erreur de mesure.

Dans la mesure du possible, alimentez l’INFCAC et la source de signaux à partir de la même prise de courant de courant. Si des prises de courant différentes doivent être utilisées, il est recommandé de connecter appareil et source sur la même phase du réseau alternatif d’alimentation. Le contrôle des phases et des tensions des différentes prises de courant peut se faire facilement avec un multimètre de poche.

3.7 Effets des tensions de mode commun

Bien qu’elle soit isolée CC, la borne RETOUR (R TN) de l’entrée de l’INFCAC a un couplage capacitif d’environ 100 pF avec la masse de l’alimentation. Si le retour de la source de signaux a une tension CA de mode commun par rapport à la masse, un courant s’établira dans ce fil de retour qui pourra perturber la mesure. Dans ce cas, inversez les connexions ENTREE et RETOUR de la source de signaux et surveillez sur l’indicateur les différences d’affichage provoquées par cette inversion. Ces différences d’affichage vous permettront de déterminer quel est le meilleur branchement d’entrée à utiliser pour obtenir les meilleures performances et réduire les effets de la tension de mode commun.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 64

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 65

Chapitre 4 : Réglages

et Caractéristiques

Panneau Arrière

Carte Principale

Cavaliers W1 et W3

Carte Signaux

Dimensions du boîtier

Valeurs préréglées en usine

Caractéristiques de l’appareil

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 66

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 67

chapitre

REGLAGES ET CARACTERISTIQUES

4.1 Panneau Arrière

CA CA CA NO1 NC1 CM1 NO2 NC2 CM2 VSORTIE ISORTIE RETOUR HAUT BAS MASSE

RETOUR N/C N/C CA+CC CA

Figure 4.1. - Repèrage des bornes en Voltmètre

RETOUR 5A 1A

CA CA CA NO1 NC1 CM1 NO2 NC2 CM2 VSORTIE ISORTIE RETOUR HAUT BAS MASSE

≤≤

≤100mA N/C

≤≤

Figure 4.2. - Repèrage des bornes en Ampèr emètr e

Note : voir figure 1.4, page 8, pour le repérage des bornes avec couplage alternatif

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 68

chapitre

REGLAGES ET CARACTERISTIQUES

4.2 Carte Principale

CARTE

AFFICHAGE

CARTE

PRINCIPALE

Figure 4.3. - Positions des cavaliers sur la Carte Principale

Cavalier Fonction

J 7 Utilisé pour la carte de communication série livrée en option. Non installé au départ d’usine. S1 A installer si l’impédance de charge de la sortie analogique en tension est < 1 kΩ

S2A A installer pour empêcher l’accès à des étapes du menu. Si S2A est installé vous ne pouvez

que modifier les points de consigne et voir les crête et creux. Non installé au départ d’usine.

S2B A installer pour autoriser l’accès à toutes les touches du panneau avant. L’enlever pour inter

dire l’accès à toutes touches du panneau avant. Installé au départ d’usine.

S2C Installer S2C pour l’étalonnage et s’assurer que S2A est enlevé si vous voulez étalonner

l’appareil. Non installé au départ d’usine.

Table 4.1. - Fonctions des cavaliers

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 69

chapitre

REGLAGES ET CARACTERISTIQUES

4.3 Cavaliers W1-W3

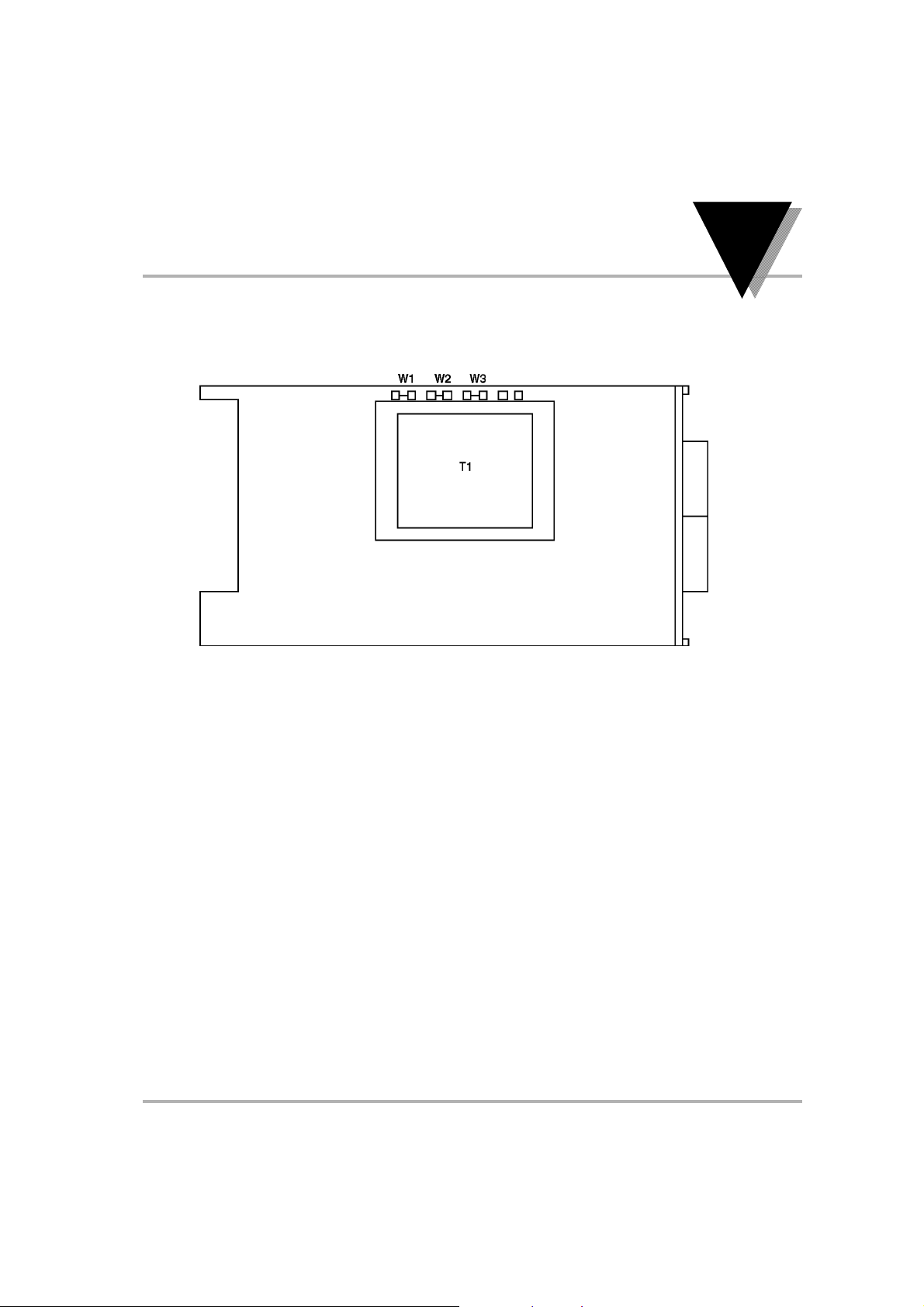

Figure 4.4. - Emplacement des cavaliers W1-W3

CARTE AFFICHAGE

CARTE

PRINCIPALE

Pour vérifier les cavaliers de changement de tension d’alimentation, ou pour changer la tension d’alimentation de 115 Vca à 230 Vca ou l’inverse, suivre la procédure ci-après :

1. Enlevez la carte principale du boîtier de l’appareil:

• Déconnectez l’appareil de son alimentation réseau actuelle

• Enlevez le couvercle arrière du boîtier

• Soulevez l’arrière de la carte principale vers le haut et glissez la hors du boîtier.

2. Repérez les cavaliers à souder W1, W2, et W3 qui sont situés près du bord de la carte principale, le long du transformateur.

3. Si votre alimentation réseau doit être réglée sur 115 Vca :

les cavaliers W1 et W3 doivent être câblés et soudés le cavalier W2 doit être ouvert

Si votre alimentation réseau doit être réglée sur 230 Vca :

le cavalier W2 doit être câblé et soudé les cavaliers W1 et W3 doivent être ouverts

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 70

chapitre

REGLAGES ET CARACTERISTIQUES

4.4 Carte Signaux

La Carte Signaux est placée au dessus de la Carte Principale et doit être correctement

CARTE D’ENTREE DES SIGNAUX

Figure 4.5. - Carte Signaux

Pour obtenir un temps de réponse plus rapide, enlevez le cavalier S1. Ce cavalier est installé en usine et est livré installé sur la Carte Signaux.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 71

chapitre

CARTE

D’INTERCONNEXION

REGLAGES ET CARACTERISTIQUES

CARTE

SIGNAUX

CARTE DE

COMMUNICATION

EN OPTION

CARTE

PRINCIPALE

Figure 4.6. - Positionnement de la Carte Signaux sur la Carte Principale

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 72

chapitre

REGLAGES ET CARACTERISTIQUES

4.5 Dimensions et Plan de Perçage

BOITIER

COUVERCLE

ARRIERE

VUE LA TERALE

EPAISSEUR DU PANNEAU

PLAN DE PERCAGE

Figure 4.7. - Dimensions du boîtier et Plan de perçage

Note: dimensions en pouces (et en millimètres entre parenthèses)

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

VUE DE DESSUS

Page 73

chapitre

REGLAGES ET CARACTERISTIQUES

4.6 Valeurs préréglées en usine

4.6.1 Etapes des Menus préréglées Etape Menu Description Volt Courant

RNGE Type d’Entrée 750 V 5 A FREQ Fréquence 50 Hz† 50 Hz†

60 Hz* 60 Hz*

CPLG Type de Couplage CA CC DEC.P Virgule décimale FFF.F F.FFF FLTR Valeur Filtre 64 64 UNIT Volt/Amp V A

Table 4.2 - Préréglages en usine des étapes des Menus de configuration

4.6.2 Préréglages du Décalage de Zéro et de l’Echelle pour la Sortie Analogique

Etape Menu Description Volt Courant

RD1 Lecture 1 000.0 0.000 OUT1 Sortie 1 4.00 (mA) 04.00 (mA) RD2 Lecture 2 750.0 5.000

Ces indicateurs s’allument avec une fonction :

OUT2 Sortie 2 16.00 (mA) 12.00 (mA)

T able 4.3 - Préréglages en usine du Décalage de Zéro et de l’Echelle

pour la Sortie Analogique

†  si alimenté par une source d’alimentation 220 V, 50 Hz *  si alimenté par une source d’alimentation 110 V, 60 Hz

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 74

chapitre

REGLAGES ET CARACTERISTIQUES

4.7 Caractéristiques de l’appareil

4.7.1 Entrée Signal

Gammes d’Entrée Modèle Voltmètre : 100 mV, 1V, 10V, 100V, 750V

Modèle Ampèremètre : 1 mA, 10 mA, 100 mA, 1A, 5A Alimentation 115 Vca, 230 Vca Isolation 354 V crête, distance CEI

RMC  100 dB typique en continu Protection 1500 V sur toutes les gammes de tension

Pour les Ampèremètres, laprotection maximale est de 10%

au dessus de la gamme choisie

Impédance d’entrée Modèle Voltmètre :

Pour toutes les gammes de tension : 1,0 MegΩ ± 1% Impédance d’entrée Modèle Ampèremètre :

Pour 5 A : 0,05 Ω ± 5%

Pour 1 A : 0,15 Ω ± 2%

Pour 100 mA : 1,15 Ω ± 1%

Pour 10 mA : 11,1 Ω ± 1%

Pour 1 mA : 111,1 Ω ± 1%

4.7.2 Affichage

Table 4.4. - Caractéristiques d’Entrée Signal

4 chiffres Rouge ou Vert LEDs 14 segments Hauteur 13,8 mm (0,54 pouces) Symboles : 8.8.8.8.

Table 4.5. - Caractéristiques de l’Affichage

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 75

chapitre

REGLAGES ET CARACTERISTIQUES

4.7.3 Coefficient de Température en Voltmètre

Gamme 100 mV Typique : 0,015%/°C Gammes 1,10,100,750 V Typique : 0,01%/°C

Table 4.6. - Coefficient de Température sur l’étendue, en Voltmètre

4.7.4 Coefficient de Température en Ampèremètre

Gamme 1,10,100 mA Typique : 0,015%/°C Gamme 1 A Typique : 0,02%/°C Gamme 5 A Typique : 0,025%/°C

Table 4.7. - Coefficient de Température sur l’étendue, en Ampèremètre

4.7.5 Conversion Analogique / Numérique

Technique Double pente Résolution interne 15 bits Fréquence de lecture 2,5 secondes Facteur de crête 4 Temps de montée en température

pour la précision nominale 30 minutes

Table 4.8. - Caractéristiques de la Conversion Analogique/Numérique

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 76

chapitre

REGLAGES ET CARACTERISTIQUES

4.7.6 Sortie Analogique isolée (si disponible)

Type de Signal Courant ou Tension Niveau du Signal Courant : 10 V max avec compliance pour sortie 20 mA

Tension : 20 mA max pour sortie 0-10 V Fonction Affectée à une gamme d’affichage Linéarité 0,2% Temps de réponse

à un échelon 2-3 secondes à 99% de la valeur finale

Table 4.9. - Caractéristiques de la Sortie Analogique isolée

4.7.7 Carte de Communications (si disponible)

RS-232 Connexion RJ12 à 6 fils; fonctions complètes de configuration et d’affichage de

messages; programmable pour transmettre l’affichage en cours, l’état des alarmes, l’état des mesures crête/creux.

Vitesse 300, 600, 1200, 2400, 4800, 9600, 19200 bauds RS-485 Connexion RJ12 à 6 fils; adressable de «000» à «199»

Vitesse 300, 1200, 2400, 4800, 9600, 19200

Table 4.10. - Caractéristiques de Communications

4.7.3 Alimentation

Tension CA: 115/230 Veff 15% 60 Hz

1 15/230 V eff 10% 50 Hz

CC: 9,5 à 32 Vcc

Fréquence 50à 60 Hz Consommation 6 watts

Table 4.11. - Caractéristiques de l’alimentation

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 77

chapitre

REGLAGES ET CARACTERISTIQUES

4.7.9 Conditions ambiantes

Température de service : 0 à 50°C

(1 15/230 V eff 15%) 0 à 60°C

(1 15/230 V eff 10%)

Température de stockage : -40°C à 85°C

(-40°F à 185°F)

Humidité relative : 90% à 40°C (sans condensation)

Table 4.12. - Caractéristiques d’envir onnement

4.7.10 Caractéristiques Mécaniques

Découpe du panneau 1/8 DIN : H 45 x L 92 mm Poids 575 g Matériau du boîtier Polycarbonate, 94 V-0, agréé UL

Table 4.13. - Caractéristiques Mécaniques

4.7.11 Sorties Alarmes (si disponibles)

Double relais, forme C, M/A Etat verrouillé et déverrouillé : configurables par programmation Courant maximum : 6 Ampères Tension maximum : 250 Vca ou 30 Vcc

Table 4.14. - Caractéristiques des Sorties Alarmes

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 78

chapitre

REGLAGES ET CARACTERISTIQUES

4.7.12 Précision du Modèle Voltmètre (entrées à couplage CC)

Fréquence Précision A 50, 60 Hz 0,1% de la mesure ± 10 comptages)

En Continu 0,1% de la mesure ± 15 comptages) De 50 Hz à 1 kHz 0,1% de la mesure ± 20 comptages) De 40 Hz à 3 kHz 0,1% de la mesure ± 30 comptages) De 25 Hz à 5 kHz (sauf 100 mV) 0,1% de la mesure ± 40 comptages) De 25 Hz à 4 kHz (100 mV seulement) 0,1% de la mesure ± 50 comptages)

Ces caractéristiques sont valables de 5% à 100% de chaque gamme

Table 4.15. - Caractéristiques de Précision en Voltmètre

(avec entrées à couplage en continu)

4.7.13 Précision du Modèle Voltmètre (entrées à couplage CA)

Fréquence Précision A 50, 60 Hz 0,1% de la mesure ± 10 comptages)

De 50 Hz à 1 kHz 0,1% de la mesure ± 30 comptages) De 40 Hz à 3 kHz 0,1% de la mesure ± 40 comptages) De 25 Hz à 5 kHz (sauf 100 mV) 0,1% de la mesure ± 50 comptages) De 25 Hz à 4 kHz (100 mV seulement) 0,1% de la mesure ± 60 comptages)

Ces caractéristiques sont valables de 5% à 100% de chaque gamme

Table 4.16. - Caractéristiques de Précision en Voltmètre

(avec entrées à couplage en alternatif)

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 79

chapitre

REGLAGES ET CARACTERISTIQUES

4.7.14 Précision du Modèle Ampèremètre (entrées à couplage CC ou CA)

Fréquence Précision A 50, 60 Hz 0,1% de la mesure ± 10 comptages)

En Continu 0,1% de la mesure ± 15 comptages) De 50 Hz à 1 kHz 0,1% de la mesure ± 20 comptages) De 40 Hz à 3 kHz 0,1% de la mesure ± 30 comptages) De 25 Hz à 5 kHz (sauf 5 A) 0,1% de la mesure ± 40 comptages) De 25 Hz à 4 kHz (5 A seulement) 0,1% de la mesure ± 50 comptages)

Ces caractéristiques sont valables de 5% à 100% de chaque gamme

Table 4.17. - Caractéristiques de Précision en Ampèremètre

(avec entrées à couplage en continu ou en alternatif)

4.7.13 Préréglages de la Virgule décimale et des Unités de mesure

Gamme Virgule Unité de mesure

Voltmètre 100 mV 99.99 mV

1 V 999.9 mV 10 V 9.999 V 100 V 99.99 V 750 V 750.0 V

Gamme Virgule Unité de mesure

Ampèremètre 1 mA 999.9 pas d’affichage d’unité

10 mA 9.999 mA 100 mA 99.99 mA 1 A 999.9 mA 5 A 5.000 A

A noter qu’à tout moment vous pouvez changer la position de la virgule et l’unité de mesure pour leur donner la position et la valeur que vous souhaitez.

Table 4.18. - Préréglages de la Virgule et de l’Unité de mesure

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 80

chapitre

REGLAGES ET CARACTERISTIQUES

4.8 Glossaire

Vous trouverez dans ce glossaire la liste et les définitions des messages de l’affichage et des messages d’erreur qui apparaissent sur l’indicateur INFCAC en fonction des différents évènements liés à l’utilisation.

Message Description Message Description

232C Standard RS232C DATE Date 485 Standard RS485 DEC.P Position Virgule Décimale ABOV Point de Consigne actif au-dessus DF LT Mode préréglé Sortie Analogique ADDR Adresse Appareil en RS485 ECHO Réponse Echo ALL Toutes les Fréquences de Signaux FLT R Valeur du Filtre

d’Entrée autres que 50 & 60 Hz FREQ Fréquence Signal d’Entrée BAUD Vitesse en Baud ID ID de la Valeur mesurée BELO Point de Consigne actif en dessous INPT Menu de configuration Entrée BUS.F Format du Bus de Communication LF Saut de Ligne C.SUM Cheksum (détection d’erreur) LTC H Verrouillage Point de Consigne CM D Transmission sur Commande M.BUS Protocole ModBus COM.P Paramètres de Communications MODE Mode de Communications COMM Menu de configuration Communication NEW.P Protocol Newport CONT Transmission Continue NORM Dévrerouillage Point de Consigne CPLG Couplage d’entrée O T. CF Configuration Sortie Analogique CR Retour Chariot OT.S.O Etalonnage Point 2 de la CURR Mode Courant Sortie Analogique Sortie Analogique DAT.F Format des Données Communication O UT Menu de configuration Sortie DATA Bits de Données PEAK Valeur Crête

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 81

chapitre

REGLAGES ET CARACTERISTIQUES

Message Description Message Description

PK.RS RAZ de la Valeur Crête S PT.1 Point de Consigne 1, Bande Morte PROG Mode Programmation Sortie Analogique et Alarme PROT Protocole Communication SPT.2 Point de Consigne 2, Bande Morte PRTY Bit de Parité et Alarme RD.S.O Décalage Zéro et Echelle de la STAT Caractère d’Etat

Lecture (Etalonnage point 2) STND Standard de Communication RDNG Menu de configuration de la Lecture STOP Bits d’Arrêt RNGE Gamme du Signal d’Entrée STRD Mémorisé S1.DB Bande Morte, Point de Consigne 1 TIME Valeur de l’Heure S2.DB Bande Morte, Point de Consigne 2 TX.TI Temps entre Transmission SEPR Séparateur de Données UNIT Unité de Mesure SP.CF Menu configuration Point de Consigne VALY Valeur Creux SPCE Espace VL.RS RAZ de la Valeur Creux

VOLT Mode Tension Sortie Analogique

Veuillez noter que les messages d’erreur donnés ci-dessous clignotent lorsqu’ils sont affichés.

Message Message d’erreur Description d’erreur Description

+O L Surcharge du Signal d’Entrée RD.OF La valeur de la lecture est supé-

-O L Souscharge du Signal d’Entrée rieure à 11000 du fait de la mise à 9999 Lecture en dépassement l’échelle ER1 Erreur de Programmation des (value) Si la valeur affichée clignote, c’est

coordonnées 2 que la lecture est en dépassement de gamme (entre 10000 et

11000).

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 82

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 83

INDEX

0.1A 23 ALL 24 0300 baud 36 Ampèremètre 23 0600 baud 36 Repérage du Connecteur 59 0 25 Affichage 17 0-1V 23 Positions du Sélecteur DIP 16 10 mA 23 Affichage Panneau Avant 17 10V 23 Analogique -110V (alimentation) 23-24 Préréglages Décalage Zéro et Echelle 65 1200 baud 36 Caractéristiques de la Sortie 68 14 segments 66 /Numérique (Conversion) 67 16 25 ASCII (American Standard Code for Information 19.2K baud 36 Exchange) 45 1 A 23 Batterie 4 1 mA 23 BAUD 36, 47, 68 1 V 23 BELO 31 220V (alimentation) 24 Bit 36-37, 47, 67 232C (voir RS232) Bus -2400 baud 36 Collisions 39 300 baud 36 Réglages 37 4 chiffres 66 BUS.F 37-39 4800 baud 68 C.SUM 37 485 (voir RS485) 68 Checksum 37 4 25 Clignotement Affichage 32, 34-35 50 Hz 24 CMD 38-39, 47 5A 23 Collisions 39 6 fils 68 Couleur 11-12 600 baud 36 COM.P 35-37 60Hz 24 COM1 46-47 64 25 COMM 28, 30, 32, 34-38, 41-42, 44-45 750V 23 Commun (voir Effets de la tension de Mode...) 7bit (voir aussi Parité) 36 Communication (Menu de) 39 8 25 Réglages Bus 37 8bit (voir aussi Parité) 36 Interface Ordinateur 36 9600 baud 36 Format Données 40 A 26 Adresse Multipoint 44 ABOV 31 Intervalle Temps de Transmission 45 Above 22, 31, 40, 51, 54, 66 Communications -Alternatif (voir CA) 24 Caractéristiques 68 Accès à la Carte de Communication à partir Programmation (émulateur de terminal) 46

de votre Ordinateur 46 Calculateur (voir Ordinateur) ADDR, 44 Connexions -Ae (pour Communication Série) 47 Sorties 9 Alarmes 18, 22, 31, 40, 69 Source de Signaux 8

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 84

INDEX

CA -- 24 Fluorescent 54

Cordon d’alimentation 11 FLTR 25 Couplé 52 FREQ 23-24, 65 Masse 12 Fréquences 53 Haut 12 Gardée (Entrée..contre parasites CA) 54

Bas 12 Hôte 44 CPLG 24, 65 Humidité 69 CONT 39 Hystérésis (Bande Morte) 22, 30-32 Conversion (RS485/RS232) 46 ID 43-44 Couplage 22-24, 55, 65 IEC Compliance 5, 66 CR 39 IN 1 27, 29 CURR 33 IN 2 27, 29 DATA 36 Indicateurs lumineux 17 DAT.F 40-43 INPT 23, 24 Date 42-43, 46 Intervalle 35, 38, 45, 51 DEC.P 25, 65 Isolée (Sortie Analogique) 68 Décimale (V irgule) 22, 25, 27, 65 J5 & P10 -DTE 44 Connexions Sortie RS232 10 ECHO 38, 43, 47 Connexions Sortie RS485 10 Electrostatique 54 J5 10 Entrée -- J7 60

Effets du Courant 54 Jour 41-42

Fréquence 53 Lampes fluorescentes 54

Menu 23-24 LATCH 18, 22, 31, 69

Alimentation 68 LED 4, 66

Impédance 53 LF 37

Caractéristiques 66 MA 26 Erreur 37, 43, 52, 54-55 Masse 12, 54-55 Europe 12 Magnétique 5, 55 EVEN 36 Mécaniques (Caractéristiques) 69 Externe 40, 46 Menu -En-ligne 26 Diagrammes de configuration 19 Emulateur de T erminal 46 Configurations 22 Environnement (Caractéristiques) 69 Descriptions 22 Espace 39, 43, 54 Préréglages des étapes 65 Etapes non affichées par l’appareil 45 Mémoire non volatile 4 F .FFF 25 Menu de Lecture -FF .FF 25 Position Virgule Décimale 25 FFF .F 25 Valeur Filtre 25 FFFF . 25 Décalage et Echelle Lecture 26 Fils 49, 53, 55 V aleur Unité 26 Format des Données 40 Mode En Service 19

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 85

INDEX

Menu de Sortie -- RS232 4, 10, 38-40, 43, 45-46, 68

Options Sortie Analogique 33 RS485 38, 44, 68 (

Décalage & Echelle Lecture 34 RST 28, 30-32, 34-35 MODE 39 RUN 28, 30, 32 MOD.P 39 S1.DB 31-32 Modbus (Protocole) 39, 40 S2.DB 32 Multimètre 55 S2a-c 60 Multipoint (Adresse) 44 SEPR 39 mV 26 Série (Communication): ( NEW .P 40 Saut de ligne 37-38, 43 Newport (Protocole) 39, 40, 46 Séparateur 39, 43 NO 36-43 Surchauffe de surtension 54 NORMAL 31 Sortie (Caractéristiques) 68 O.T .S.O 33 Sortie (Connexions) 9 ODD 36 Sélecteur DIP 11, 16, 24 Options (Installables sur le site) 4 Service au client 3 OT .CF 33 Sauvegarde 4 OT .S.O. 34 Sortie Alarmes 69 OVRG 17 Signal -P10 & J5 -- Carte 62-63

Connexions de sortie RS232 10 Caractéristiques d’entrée 66

Connexions de sortie RS485 10 Source, Connexion 8 P1 (Alimentation) 1 1-12 Soudage Cavaliers 61 P2 & P3 Connexion Sortie Double Relais 9 Source, Signal, Connexion 8 P4 9 SP.CF 19, 27, 29-32 P6 8 SPCE 39 Parité 36-37, 47 SPT.1 30, 31 PEAK 41 SPT .2 31 Polarité 55 ST AT 40 Port 46 Stimulus 54 PROG 33 STND 38 PROT 39 STOP 37 Protocole 35-36, 39-40 SW1 Sélecteur DIP 11, 16, 24 PRTY 36 Terminal (émulateur) 46 RD 1 26-30, 34 TIME 41 RD 2 26-30, 34 Timeout 47 RD.S.O. 26-30, 29 Transformateur 61 RDNG 29, 26-30, 29, 40 Transmission (Intervalle de temps) 45 Reconnaissance (Caractère de) 45, 47 Transmettre 38, 40, 43-44, 68 RAZ (Remise A Zéro) 18, 31 TX.TI 45 RJ12 68 UNIT 25-26, 42 RNGE 23 USA 12

voir aussi Conversion

voir COMM

)

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 86

INDEX

T empérature (Coefficient) 67 Transmission (Menu) 45 T ampon 47 T ension de Mode Commun (Effets) 55 Usine

Configurations 4

Valeurs préréglées 65 V 26 V aleur Creux 41 V aleur Crête 41 VALY 41 V oltmètre --

Repèrage Connecteur 59

Positions Sélecteur DIP 19

Affichage Panneau Avant 17 VOL T 33 W1-W3 (cavaliers) 19, 57, 61 YES 37-38, 40-43 Zone Morte 22, 30, 32

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 87

ACCESSOIRES ET AUTRES PRODUITS

Accessoires de communications

Les appareils de la série INFINITY sont disponibles avec des liaisons RS-232 ou RS-422/485. Les câbles SC convertissent le connecteur à l’arrière de l’appareil en un connecteur sub-D 9 ou 25 points standards. Par ailleurs, l’adaptateur en T RS-485 permet d’utiliser plusieurs appareils sur une liaison RS-485.

Connecteurs et accessoires de communications

Modèle Description

9SC2 Connecteur 9 points, RS232 25SC2 Connecteur 25 points, RS232 9SC4 Connecteur 9 points, RS422/485 25SC4 Connecteur 25 points RS422/485 SP 1 Connecteur divisé pour réseaux RS485

T ransformateurs d’intensité, série CT

Ils peuvent être utilisés avec des ampèremètres et des wattmètres et ont des rapports de transformation de 50/5 à 2000/5. Homologués UL et CSA, ces transformateurs d’intensité sont compatibles avec les indicateurs de tableau Newport modèles INFCAC, Q2000DCR7, et Q2000GR7. L ’échelle de ces indicateurs peut être configurée pour afficher directement l’intensité mesurée.

Relais et alarmes

Pour les appareils avec sorties à collecteur ouvert ou à relais, des relais statiques offrent des possibilités de commande supplémentaires avec commutation de circuits jusqu’à 90 ampères. Les alarmes sonores modèle 70 délivrent une tonalité de 95 dB avertissant l’opérateur de toute condition d’alarme rencontrée par l’appareil.

Panneaux pour racks 19 pouces

Les panneaux RP permettent de monter un, deux ou trois appareils taille 1/8 DIN dans un rack 19 pouces standard. Ces panneaux sont en aluminium anodisé. Newport peut également réalisé des panneaux répondant aux besoins spécifiques de votre application.

Modèle Description

RP18 Une découpe 1/8 DIN RP28 Deux découpes 1/8 DIN RP38 Trois découpes 1/8 DIN RP23 Deux découpes 3/64 DIN RP43 Quatre découpes 3/64 DIN

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 88

ACCESSOIRES ET AUTRES PRODUITS

Gaines de protection antichocs

Les gaines de protection antichocs sont faites d’un matériau souple conçu pour assurer une protection supplémentaire contre l’humidité et éviter les accidents. Disponibles en taille 1/8 et 3/64 DIN, les gaines antichocs sont compatibles avec les appareils des séries INFINITY et INFINITY-C ainsi qu’avec les appareils de la série 205. Chaque appareil INF , INFC et 205 est fourni avec une gaine antichocs grise. Des gaines supplémentaires sont disponibles en jaune, noir, bleu, vert, rouge, orange, violet et blanc.

Capots étanches aux projections

Ils assurent une protection supplémentaire des appareils. Répondant à la norme IP65 pour la poussière et la pluie projetée par le vent, les projections d’eau et les jets dirigés, les capots SPC forment un joint étanche autour du plastron de l’appareil. Disponibles en taille 1/8 et 3/64 DIN compatibles avec la plupart des appareils.

Support de table compact

Le support INF-TBS permet d’utiliser les appareils INFINITY comme des appareils de table compacts à des angles fixes, et sert de poignée de transport pour se déplacer facilement sur le site.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 89

ACCESSOIRES ET AUTRES PRODUITS

þ Capteur polyvalent de mesure

de T empérature/Humidité relative, enfichable et amovible pour placement à distance

þ Disque ∅ 200 mm pour 1, 7 ou

32 jours d’enregistrement

þ Programmation aisée en face A V þ Contact d’alarme en standard þ Utilisation sur table ou

montage mural

þ Portable, Alimentation par

piles ou adaptateur secteur

þ Disponible en blanc

ordinateur ou en gris anthracite

L ’enregistreur de température/humidité relative modèle CT485RS utilise un microprocesseur pour mesurer, indiquer et enregistrer avec précision la température et l’humidité relative. Il comporte des alarmes en standard sous la forme d’un contact relais interne qui se ferme en réponse à une condition d’alarme. Des seuils d’alarme haut et bas simultanés peuvent être sélectionnés par l’utilisateur pour la température et l’humidité relative. Lorsque les conditions courantes dépassent l’une des valeurs préréglées, le contact de relais 2A se ferme et uen alarme sonore retentit.

Des encoches de fixation en creux et un gabarit de montage facilitent le montage mural. Un adaptateur secteur 220 Vca standard est fourni pour permettre un fonctionnement continu de longue durée, ainsi que quatre piles type D servant d’alimentation de secours ou pour l’utilisation sur le terrain.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Modèle Description

CT485B-220V-G-AL Enregistreur Tempéra-

ture/HR, gris, 220 Vca, avec alarmes et contacts relais

CT485B-220V-W-AL Enregistreur Tempéra-

ture/HR, blanc, 220 Vca, avec alarmes et contacts relais

Disques enregistreurs papier graphique standard double face. Disques enregistreurs spécialisés pour musées/galerie d’art, hôpitaux, laboratoires/salles blanches, salles informatiques et bureaux

Page 90

ACCESSOIRES ET AUTRES PRODUITS

þ Conditionneurs de signal encliquetables

sur rail DIN 32 ou 35 mm

þ Configuration et mise à l’échelle faciles par PC þ Précision 0,2% PE þ Entrée thermocouple, Pt100, tension de process,

force, fréquence, impulsion, tension/courant CA

þ Sortie analogique 0-10V, 4-20 ou 0-20 mA

Caractéristiques communes

Alimentation entrée : 10 à 32 Vcc Sortie : 0-10V sous 10 mA max;

0-20 mA ou 4-20 mA Isolement : 1800 Vcrête Réponse à un échelon à 99% :

1 seconde T empérature ambiante de service:

-5 à 55°C

T empérature de stockage : -40 à

85°C Montage: sur rail DIN 32 et 35 mm Dimensions : H 75 x L 22,5 x P121 mm

MODELE DRN-TC

Gamme: thermocouples J, K, T , E,

R, S, B, N, J DIN Précision: ±1°C

MODELE DRN-RTD

Gamme: sonde Pt100, 500, 1000Ω

Cu 10Ω Précision: ±0,5°C

MODELE DRN-ACV

Gamme: 0-400 mV à 0-400 Vca PE

Les conditionneurs de signal encliquetables sur rail DIN de la série DRN sont à la pointe de la technologie du conditionnement du signal et convienent idéalement pour toutes les applications de contrôle de process et de puissance. Les appareils se caractérisent par un isolement 3 voies, une entrée de grande précision et des sorties programmables. Les conditionneurs de signal servent d’interfaces frontales pour des automates ou des systèmes d’acquisition de données. Ils existent en version pour enetrée thermocouple, Pt100, tension CA, courant CA, tension de process, courant de process, force, fréquence et impulsions. La mise à l’échelle et l’étalonnage des entrées/sorties se font par l’intermédiaire d’une liaison RS-232 vers un PC.

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

MODELE DRN-ACC

Gamme: 10 mA à 5A PE

MODELE DRN-PR

Gamme: process, ±400 mV à ±10V,

0 à 20 mA

MODELE DRN-ST

Gamme: Force/Pont, 0-30 mV , 0-100 mV , ±100 mV

MODELE DRN-FP

Gamme PE: Fréq./Impulsion, 20k à 200 M impuls; 0 à 50 kHz

Page 91

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 92

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 93

ACCESSOIRES ET AUTRES PRODUITS

þ Thermomètres IR portatifs, avec gammes de

température jusqu’à 870°C

þ Emissitivité réglable de 0,1 à 1,00 par

pas de 0,01

þ Afficheur LCD rétro-éclairé þ Double afficheur numérique: température

courante et mini/maxi, moyenne ou différentielle

þ °C/°F commutable þ Sortie analogique 1 mV/° en standard þ Sortie RS-232 disponible þ Compensation de température ambiante de la cible þ Alarme sonore et visuelle þ Fixation pour trépied þ V iseur laser en option þ Rappel de la dernière température þ V err ouillage électronique de déclenchement en standard þ Alimentation par 4 piles taille AA ou adaptateur secteur

Avec ses nombreuses fonctions puissantes, le nouveau thermomètre infrarouge portatif et robuste de la série OS520 est la solution à la plupart des applications de mesure de température sans contact. L’émissitivité réglable par pas de 0,01 assure la polyvalence nécessaire pour mesurer les surfaces les plus diverses. Un double afficheur LCD rétro-éclairé spécial indique à la fois la température courante et la valeur mini/maxi, moyenne ou différentielle, fournissant à l’utilisateur plus d’informations d’un seul coup d’oeil. L ’OS520 possède également un seuil d’alarme haut avec indication sonore et visuelle de la condition d’alarme.

Caractéristiques communes

Gammes : -18 à 540°C (0 à 1000°F) et Température de service: 0 à 50°C

-18 à 870°C (0 à 1600°F) en trois modèles Alimentation: 4 piles AA lithium fournies ou

Répétabilité : ±(1% d.l.m. + 1 digit) adaptateur secteur Résolution : 1°C ou 1°F Sortie analogique: 1 mV/°C ou 1 mV/°F Temps de réponse : 250 ms Fixation trépied: 1/4 pouces-20 UNC Réponse spectrale : 8 à 14 microns Afficheur: LCD rétro-éclairé multifonctions Emissivité : 0,10 à 1,00 par pas de 0,01 Alarme: alarme de seuil haut avec indication

sonore et visuelle

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 94

ACCESSOIRES ET AUTRES PRODUITS

þ Mesures en alternatif efficace vrai þ Annonce par synthèse vocale des résultats (choix de 5 langues) þ Précision de base de 0,25% en continu þ Largeur de bande de 20 kHz

en alternatif

þ Double entrée thermocouple

type K différentielle

þ Affichage des températures sur

4 chiffres, multimètrie sur 3 chiffres 3/4

þ 0,1° de résolution à 1000° þ Annonces vocales permanentes

ou contrôlées par bouton

Le HHM1 est un multimètre numérique complet avec annonce des mesures par synthèse vocale. Il est capable de mesurer des tensions et des courants efficcaces (RMS) en alternatif et des résistances. Utilisable en laboratoire comme sur le site, il évite à l’opérateur de devoir consulter l’afficheur . Le système de synthèse vocale sait annoncer les valeurs mesurées dans une langue parmi cinq. Cette annonce vocale peut être activée en permanence ou sur action d’un bouton et même inhibée. Toutes les connexions se font en face avant, hormis les entrées thermocouples, écouteurs et adaptateur secteur. La face arrière comporte un sélecteur de volume à trois positions. Chaque HHM1 est livré avec un jeu de sondes spéciales. La sonde rouge comporte un bouton d’activation vocale. En option, une poignée pour thermocouple type K est prévue avec le même bouton de commande vocale. La poignée accepte les connecteurs de thermocouples standard et miniatures.

Modèle Description

L ’afficheur LCD complet comporte le mode, l’unité en vigueur, la statut de la fonction vocale, l’état du capteur, la mémoire d’affichage et l’alarme de pile (montré ci-dessus à échelle réduite).

HHM1-220 Multi/thermomètre hautes perforHHM1A-220 Multi/thermomètre très hautes SDX-HHM1 Poignée pistolet pour thermocouple

nexion rapide KMQSS-125-G6 HHM1-FR Carte vocale, Français HHM1-SP Carte vocale, Espagnol HHM1-GR Carte vocale, Allemand HHM1-JP Carte vocale, Japonais

mances performances avec bouton vocal et sonde à con-

INFCAC - Indicateur pour mesures efficaces vraies INFINITY C

Page 95

Garantie

Tous les produits de NEWPORT Electronics Inc, bénéficient d’une garantie pièces et main d’oeuvre de un (1) an à compter de la date de livraison. En cas de panne, l'appareil doit être renvoyé à l'usine pour évaluation. Notre Service Après Vente vous communiquera un numéro d'Autorisation de Retour (AR) sur simple demande téléphonique ou écrite. Après examen par NEWPORT, les appareils reconnus défectueux seront réparés ou remplacés gratuitement. La présente GARANTIE est CADUQUE si l'appareil a visiblement été ouvert ou présente des signes de déterioration due à des conditions de corrosion, intensité, chaleur, humidité ou vibration excessives, à des spécifications, applications ou utilisations incorrectes ou toutes autres conditions de fonctionnement échappant au contrôle de NEWPORT. Les composants d'usure normale ou déteriorés par une utilisation incorrecte ne sont pas couverts par la garantie, y compris les contacts, fusibles et triacs. .

En plus de la garantie normale, NEWPORT accorde une garantie supplémentaire de un (1) an à la condition que le bon de garantie joint à chaque appareil ait été retourné à NEWPORT.

Nous sommes heureux de vous faire des suggestions pour l'utilisation de nos produits. Cependant, NEWPORT se borne à garantir que les pièces fabriquées par elle, sont conformes aux spécifications et exemptes de défauts. IL N’EST DONNE AUCUNE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPRESSE OU IMPLICITE, AUTRE QUE CE QUI PRECEDE ET NEWPORT DECLINE EXPRESSEMENT TOUTE GARANTIE TACITE, Y COMPRIS LES GARANTIES DE VENDABILITE ET D'ADEQUATION A UN BUT PARTICULIER.

LIMITATION DE RESPONSABILITE: Les recours énoncés ici sont les seuls dont l'acheteur puisse se prévaloir et la responsabilité de NEWPORT dans le cadre de la présente commande, qu'elle découle d'un contrat, d'une garantie, d'une négligence, d'une indemnisation, d'une responsabilité stricte ou autre, ne saurait excéder au total le prix d'achat du composant pour lequel cette responsabilité est en cause. NEWPORT ne peut en aucun cas être tenu responsable de dommages indirects, accessoires ou particuliers.

Ce manuel a été préparé avec le plus grand soin. Néanmoins, NEWPORT décline toute responsabilité au cas où des erreurs ou ommission s'y seraient glissées, ainsi que toute responsabilité en cas de dommages résultant d'une utilisation des produits conformément aux informations contenues dans ce document.

CONDITIONS PARTICULIERES: Au cas où l'appareil serait utilisé dans des isntallations ou activités nucléaires, l'acheteur s'engage à garantir la société NEWPORT et à l'exonérer de toute responsabilité ou de tous dommages-intérêts de quelque nature que ce soit résultant d'une telle utilisation.

Demande de Retours

Toutes les demandes de garantie et de réparation doivent être adressées directement au Service Après Vente de NEWPORT. AVANT DE RENVOYER UN (OU DES) PRODUIT(S) A NEWPORT, L'ACHETEUR DOIT DEMANDER UN NUMERO D'AUTORISATION (AR) AU SERVICE APRES VENTE DE NEWPORT (AFIN D'EVITER TOUT RETARD DE TRAITEMENT). Le numéro d'AR communiqué à l'acheteur doit figurer sur le colis et dans toute correspondance.

RETOURS SOUS GARANTIE: veuillez vous munir des renseignements suivants AVANT de nous contacter:

1.N° de la commande d'ACHAT de l'appareil.

2.Modèle et N° de série de l'appareil sous garantie, et

3. Instructions de réparation et/ou détails des

problèmes rencontrés avec cet appareil.

© Copyright 1997 NEWPORT Electronics Inc. Tous droits réservés. La présente documentation ne doit pas être copiée, photocopiée, reproduite, traduite ou mise sous support électronique ou sous forme lisible par une machine, en tout ou partie, sans l'accord écrit préalable de NEWPORT Electronics, Inc.

RETOURS NEWPORTpour connaître les tarifs de réparation en vigueur. Munissez vous des renseignements suivants AVANT de nous contacter:

1. N° de la Commande de réparation.

2. Modèle et N° de série de l'appareil, et

3.Instructions de réparation et/ou détails des problèmes rencontrés avec cet appareil.

HORS GARANTIE: veuillez consulter

Page 96

Pour toute assistance technique ou d’application, veuillez contacter :

Newport Electronique S.A.R.L.

9 rue Denis Papin l 78190 Trappes l France

TEL: 33 0130 621 400 l F AX: 33 0130 699 120

Newport Electronics, Inc.

2229 South Y ale Street l Santa Ana, CA l 92704-4426

TEL: (714) 540-4914, (800)-NEWPOR T l F AX: (714) 546-3022

Newport T echnologies, Inc.

976 Bergar l Laval (Quebec) l Canada l H7L5A1

TEL: (514) 2335-3183 l F AX: (514) 856-6886

Newport Electronics, Ltd.

25 Swannington Road l Broughton Ashley Leicestershire l England l LE9 6TU

TEL: 44 (0455) 285998 l F AX: 44 (0455) 285604

Newport Electronics, B.V.

Postbus 8034 l 1 180 LA Amstelveen l The Netherlands

TEL: (31) 20 6418405 l F AX: (31) 20 6434643

Newport Electronics Spol S.R.O.

Ostravska 767 l 733 01 Karvina l Czech Republic

TEL: 42 (69) 6311899 l F AX: 42 (69) 6311114

Appel gratuit (N° V ert): 0800-4-06342 l E-mail : [email protected]

11969ML-01 Rev.B

Newport Electronics GmbH

Daimlerstrasse 26 l W-75392 Deckenpfronn l Germany

TEL: 49 (07056) 3017 l F AX: 49 (07056) 8540

Au Mexique

TEL: (95) 800-Newport



Newport Electronique S.A.R.L.

9 rue Denis Papin l 78190 Trappes l France

TEL: 33 0130 621 400 l F AX: 33 0130 699 120
