Page 1
Le Nouveau Standard de Qualité
SERIES
IDT
Indicateur de tableau INFINITYTM D
Entrées thermocouple
Mode d’emploi
Page 2
Autres produits proposés par
Le Nouveau Standard de Qualité
Compteurs
Fréquencemètres
Régulateurs PID
Horloges/Temporisateurs
Imprimantes
Indicateurs de Process
Régulateurs Tout ou Rien
Enregistreurs
Humidimètres
Transmetteurs
Thermocouples
Thermistances
Fils et Accessoires
9 rue Denis Papin, 78190 Trappes, Tél: (33) 0130-621-400 FAX: (33) 0130-699-120
La présente documentation ne doit pas être copiée, photocopiée, reproduite, traduite ou mise sous
support électronique ou sous forme lisible par une machine, en tout ou partie, sans l'accord écrit
préalable de NEWPORT Electronics Inc.
Service Après Vente France : Newport
E-mail: [email protected]
USA et Canada : 1-800-NEWPORT
Mexique : (95) 800-NEWPORT
© Copyright 1997NEWPORT Electronics Inc. Tous droits réservés.
T achymètres
Minuteries
Totalisateurs
Indicateurs Force/Pesage
Voltmètres
Multimètres
Testeurs de soudure
Stylos pHmètres
pHmètres
Electrodes pH
Pyromètres
Enceintes thermostatées
Débitmètres
Ce Document appartient au Service : ......................................................
M2342/N/0896 Rev.B
Page 3
TABLE DES MATIERES
Chapitre Page
CHAP. 1 MISE EN SERVICE................................... 1
1.1.1 Service au Client........................................... 1
1.1.2. Contrôle à la réception ................................. 1
1.1.3. Ce dont vous avez besoin ............................. 2
1.2.1. Caractéristiques de base ............................... 3
1.2.2. Options de l’IDT ........................................... 3
1.3. Consignes de sécurité ................................... 4
1.4. Mise en service ............................................. 5
1.4.1. Fixation de l’appareil ................................... 5
1.4.2. Connexion de l’entrée capteur ..................... 7
1.4.3. Connexion du câble d’alimentation ............. 8
1.4.4. Mise sous tension de l’appareil .................... 10
CHAP. 2 FONCTIONNEMENT ............................... 10
2.1. Introduction .................................................. 10
2.2. Description des touches................................ 11
2.3. Description de l’affichage ............................ 12
2.4. Menus de configuration ................................ 12
CHAP. 3 REGLAGES & CARACTERISTIQUES.. 21
3.1. Panneau arrière de l’appareil ....................... 21
3.2. Cavaliers CA sur carte principale ................ 24
3.3. Cavaliers S51, S4.......................................... 26
3.4. Caractéristiques ............................................ 28
i
Page 4
TABLE DES MATIERES
Liste des Figures
Figure Page
1-1 Perçage pour montage panneau ............................... 5
1-3 Connexion entrée thermocouple .............................. 7
1-8 Alimentation CA ................................ ................... 9
3-1 Connecteurs (alimentation CA)............................... 21
3-2 Connecteurs (alimentation CC) ............................... 21

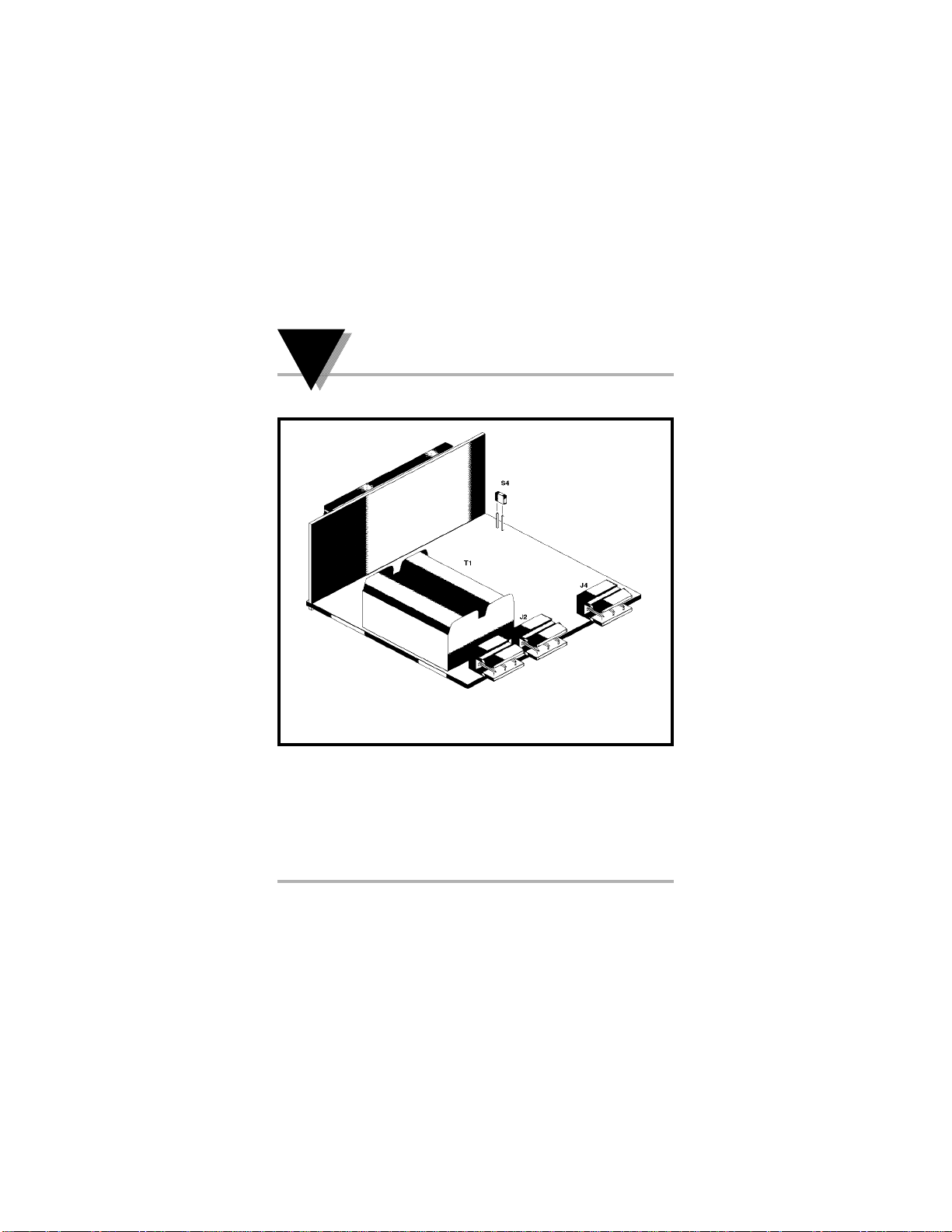

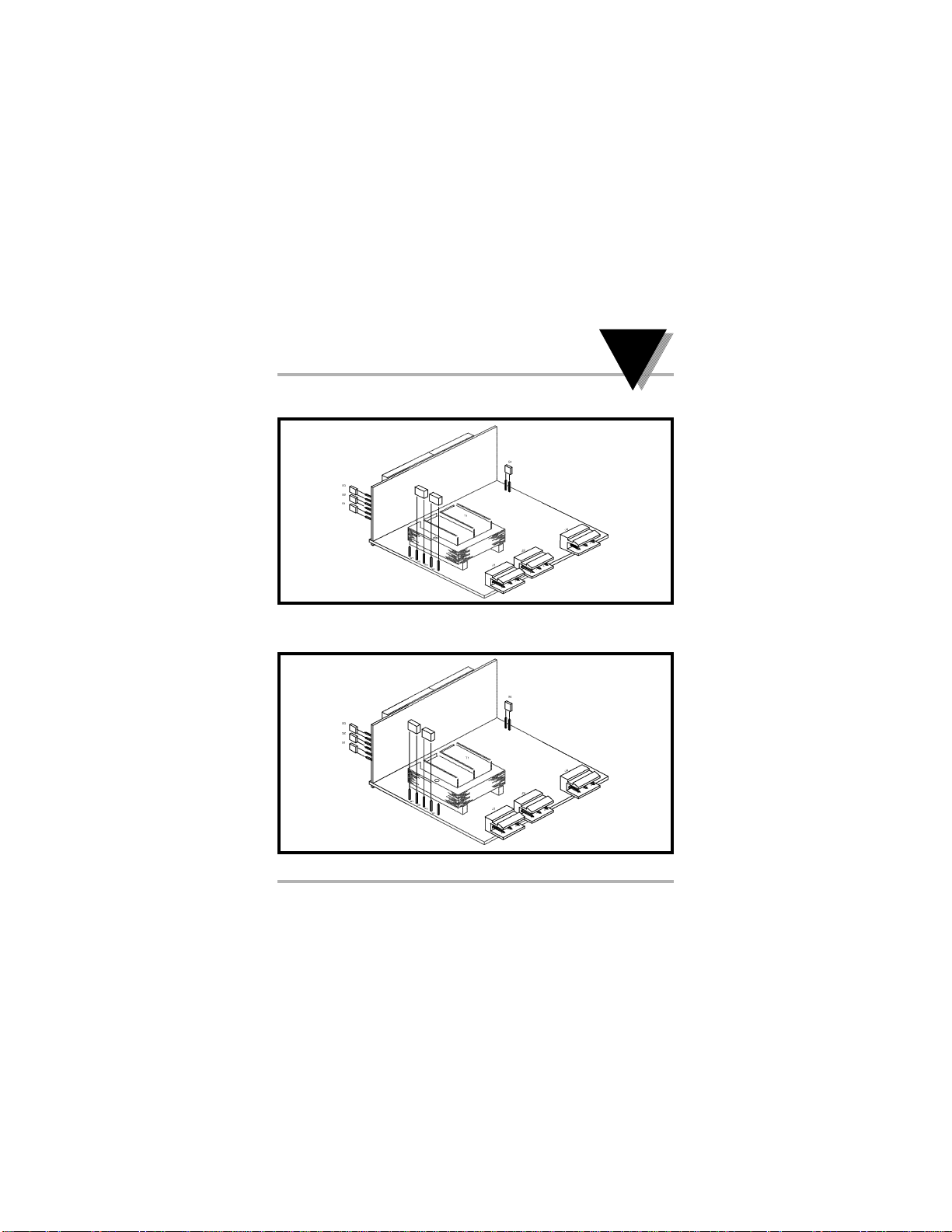

3-3 Cavaliers pour alimentation 115 Vca ...................... 25

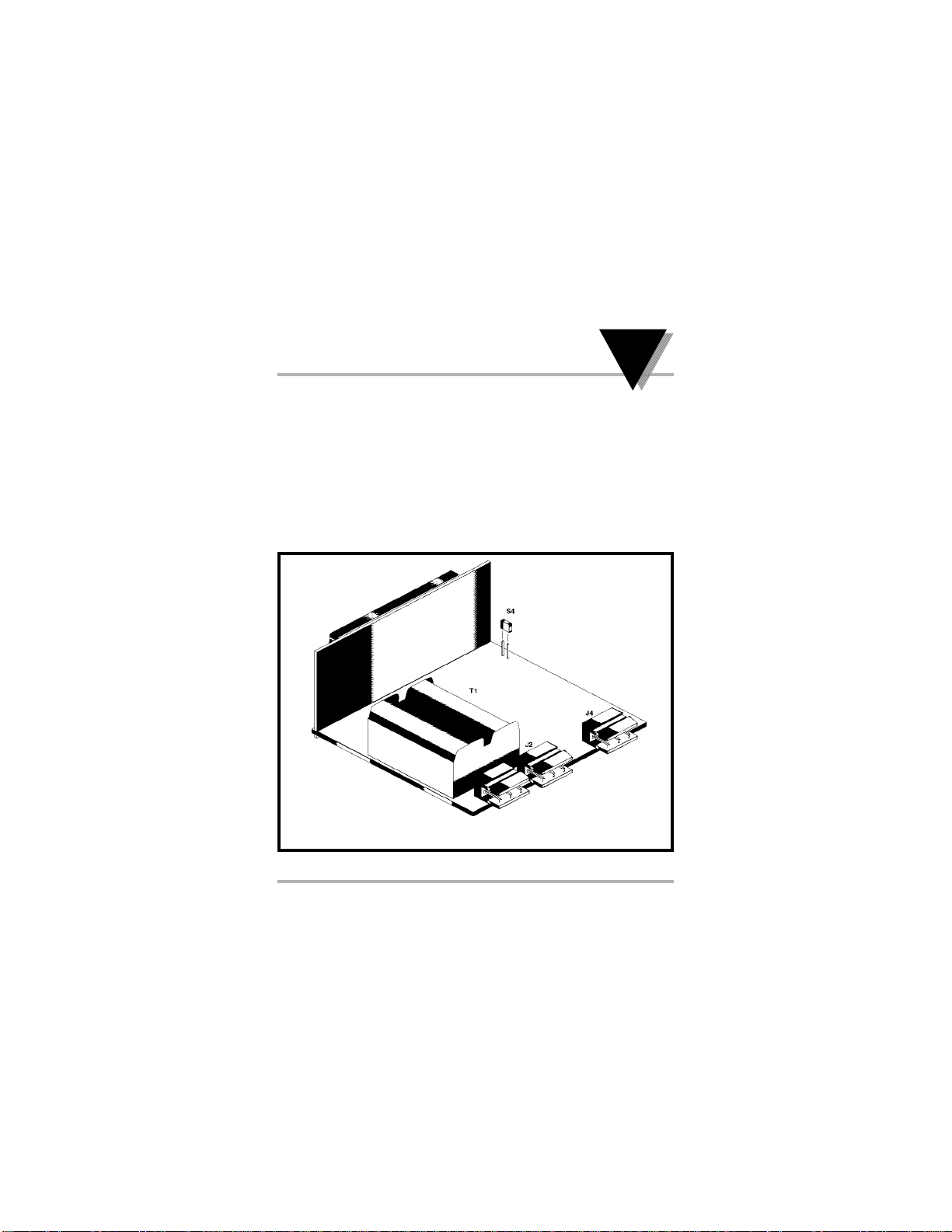

3-4 Cavaliers pour alimentation 230 Vca ...................... 25

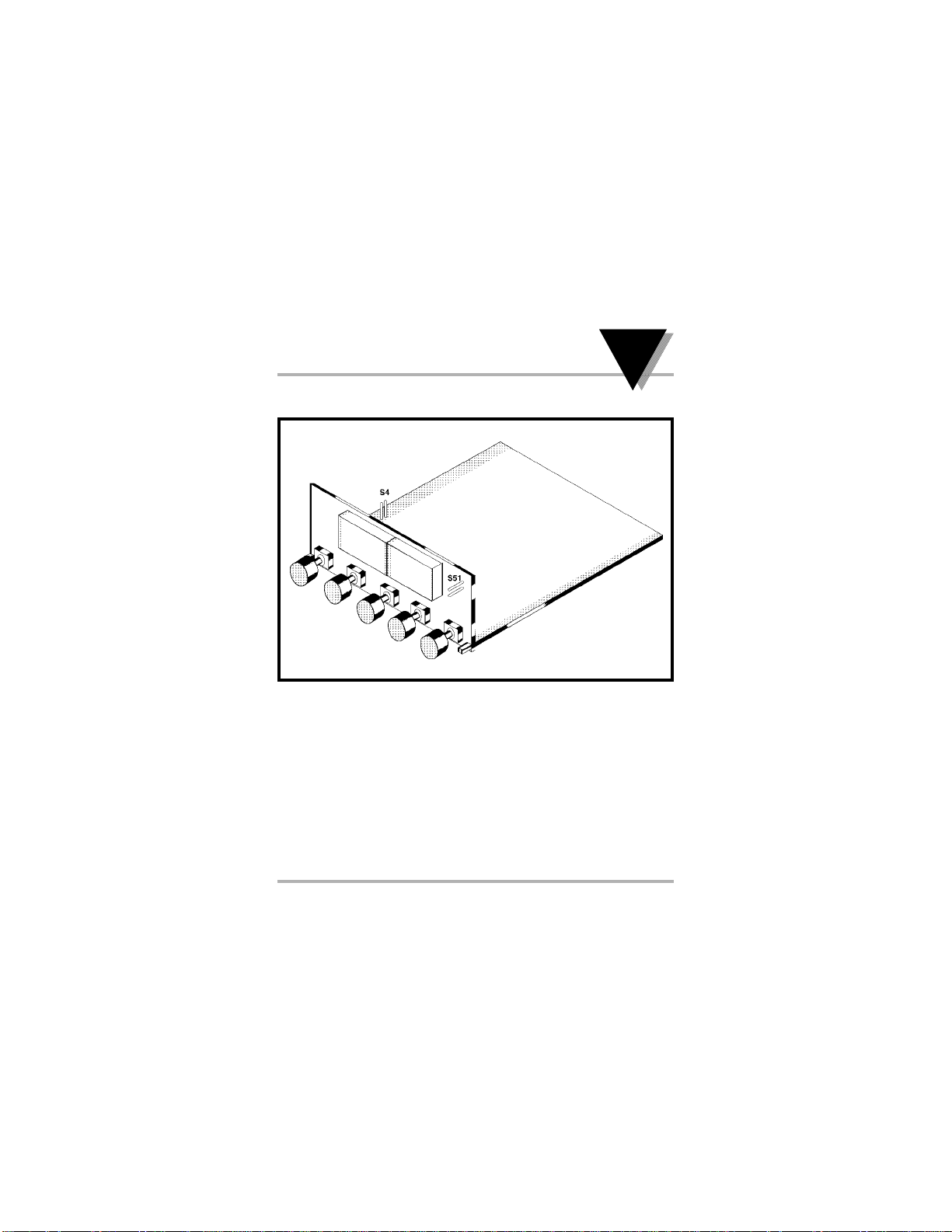

3-5 Cavaliers S51-S4...................................................... 27

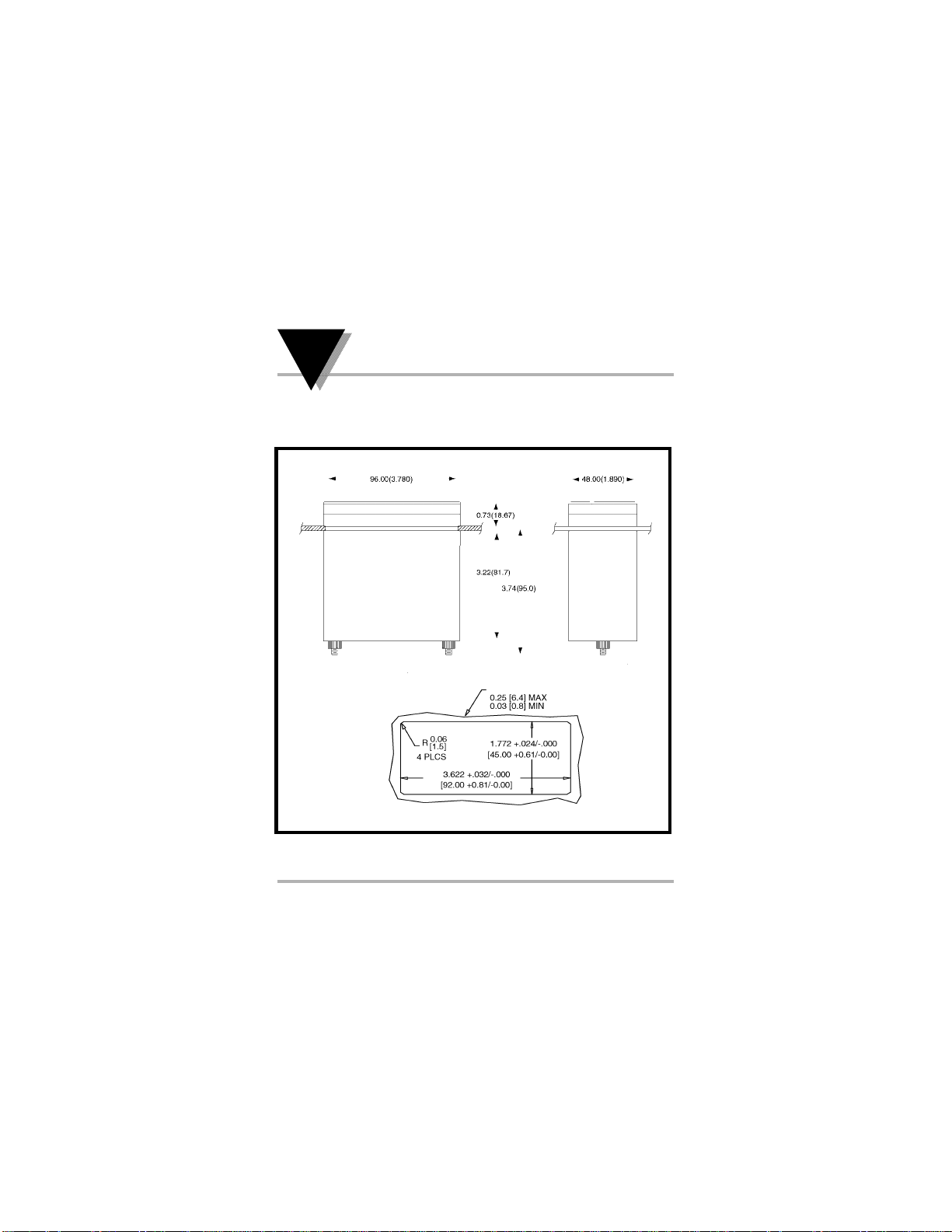

3-6 Dimensions de l’indicateur...................................... 30
Liste des T ables
T able Page
1-1 Connexion et couleurs des fils de
l’alimentation CA ................................................... 8
2-1 Touches de l’indicateur ........................................... 11
2-2 Messages de l’affichage .......................................... 12
3-1 Description des connecteurs ................................... 23
3-2 Cavaliers S51-S4..................................................... 26
ii
Page 5
1.1 A vant de commencer
1MISE EN SERVICE
1.1.1
Service
au Client
1.1.2
Contrôle
à la
réception
Note
F
Si vous avez besoin d’aide, veuillez contacter le
Service Client de NEWPORT (adresse et téléphone
indiqués sur la dernière page de la couverture de
ce Mode d’emploi).
Dès réception, vérifier l’aspect de l’emballage, puis
déballer soigneusement l’appareil pour vous assurer qu’il n’y a pas eu de déterioration pendant le
transport. Dans le cas contraire, le signaler immédiatement au transporteur.
Vérifiez que vous avez reçu les objets suivants
dans le colis :
QTE DESCRIPTION
1 Indicateur de température IDT livré avec les
connecteurs appropriés.
1 Mode d’emploi IDT
Si vous avez commandé des options disponibles
(à l’exclusion de l’option «BL» : plastron vierge sans
logo Newport), elles sont expédiées dans un emballage séparé pour éviter d’endommager votre
indicateur de température.
1
Page 6
1
Attention
MISE EN SERVICE
Dès réception, vérifier l’aspect de l’emballage, puis
déballer soigneusement l’appareil pour vous assurer qu’il n’y a pas eu de déterioration pendant le
transport. Dans le cas contraire, le signaler immédiatement au transporteur.
L’expéditeur n’acceptera aucune réclamation non
accompagnée des emballages d’expédition aux fins
d’examen. Après avoir examiné et déballé l’appareil, conserver le carton et les matériaux d’emballage en vue d’une éventuelle réexpédition.
1.1.3
Ce dont
vous avez
besoin
En dehors de l’Indicateur de température IDT et
de ses connecteurs, vous n’avez besoin pour la
mise en service que des objets suivants :
1 cordon d’alimentation 110/220 Vca, 3 fils
1 tournevis à tête plate 3 mm
2
Page 7
MISE EN SERVICE 1
1.2 Caractéristiques et Options
1.2.1
Caractéristiques
de base
1.2.2
Options
Votre appareil a plusieurs caractéristiques de base,
dont certaines sont indiquées ci-dessous. Pour des
informations plus détaillées sur les caractéristiques
et les préréglages réalisés en usine, veuillez vous
reporter au
ristiques.
L’indicateur IDT peut être livré avec un capot de
panneau avant NEMA-4 disponible en option.
Veuillez contacter le Service Client de Newport pour
recevoir la liste des produits complémentaires et
des accessoires.
Chapitre 3 : Préréglages et Caracté-
Affichage à LEDs 4 digits, 7 segments
avec virgule décimale programmable
Mémoire non volatile - pas de batterie de
sauvegarde nécessaire
Alimentation 230 ou 115 Vca, 50/60 Hz
3
Page 8
1
Attention
MISE EN SERVICE
1.3 Consignes de sécurité
L’indicateur IDT est protégé conformément aux
normes VDE 0411 et IEC 348 Classe II. Afin de
l’utiliser en toute sécurité, il est indispensable de
se souvenir que cet appareil n’a pas d’interrupteur d’alimentation secteur et qu’il est donc sous
tension dès que l’on lui applique la tension d’alimentation.
Ne pas exposer l’appareil à la pluie, à une humidité trop forte ou à la
moisissure. Ne pas utiliser l’appareil dans une atmosphère inflammable ou explosive.
Attention: comme dans tout instrument électronique, vous pouvez vous
trouver en présence de tensions élevées sur cet appareil lorsque vous
l’installez, vous l’étalonnez ou vous le désassemblez.
Faire attention lorsque vous installez l’appareil près de conducteurs
ou de lignes électriques véhiculant des intensités élevées. Pour protéger l’appareil et réduire les effets des champs magnétiques, veillez
à toujours utiliser des branchements en paires torsadées et des matériaux de blindage magnétique, et, si possible à éloigner l’appareil des
sources de courant intense.
Le non respect des instructions d’utilisation et des consignes de
sécurité peut entraîner des dommages matériels et corporels !
4
Page 9
Procédure
1.4.1 Fixation de
l’appareil
MISE EN SERVICE
1
1.4 Mise en service
Suivre les étapes indiquées ci-après pour mettre
correctement votre appareil en service :
Installer l’appareil sur son panneau de fixa
tion sur le site d’utilisation
Brancher le thermocouple
Brancher l’appareil sur le cordon d’alimentation réseau CA
Appliquer la tension d’alimentation CA
1.Dévisser les deux écrous à l’arrière de l’appareil et retirer le capot.
2. Percer le panneau de fixation comme indiqué
ci-après. (voir Figure 1.1.)
EPAISSEUR DU PANNEAU
Procédure

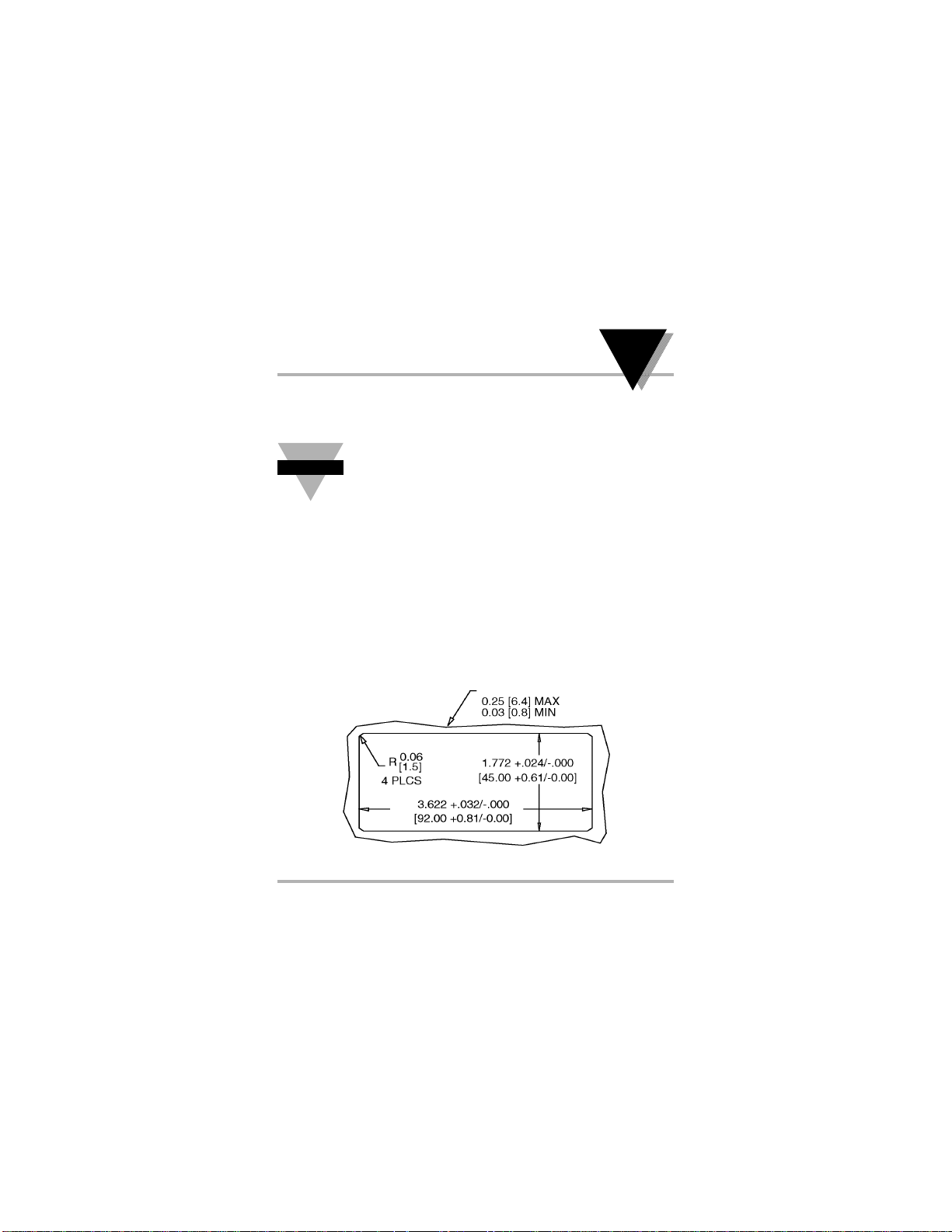

Figure 1.1. - Dimensions du perçage pour montage panneau en pouces
(en millimètres entre parenthèses)
5
Page 10
1
MISE EN SERVICE
3. Insérer l’appareil dans le trou. S’assurer
que le plastron de l’appareil déborde bien à
l’avant du panneau de fixation. Mettre en place
le capot à l’arrière de l’appareil et fixer en serrant les deux écrous. (voir Figure 1.2.)
panneau de fixation avec perçage

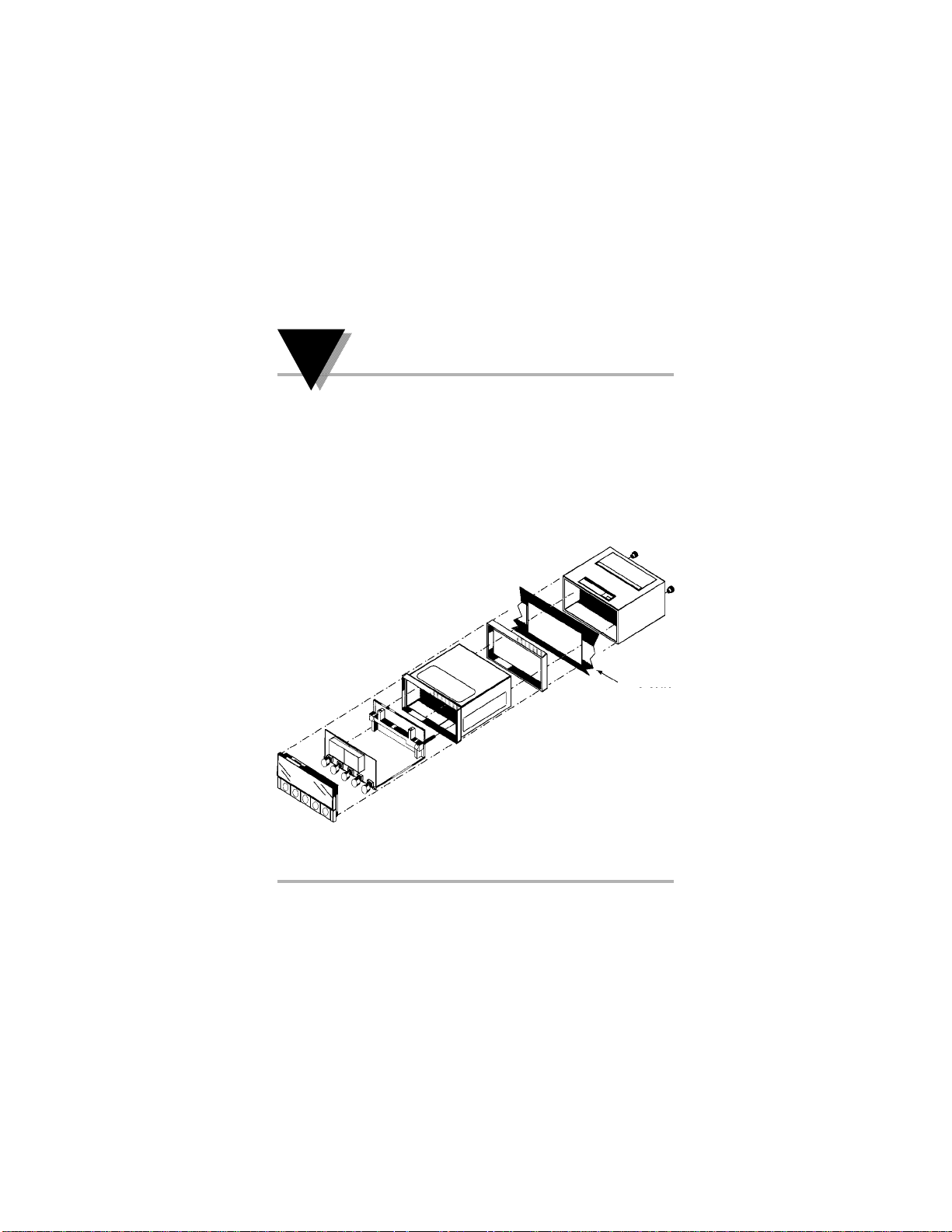

Figure 1.2. - Fixation de l’appareil sur un panneau
6
Page 11
1.4.2
Connexion
du thermocouple
MISE EN SERVICE
ROUGE
1

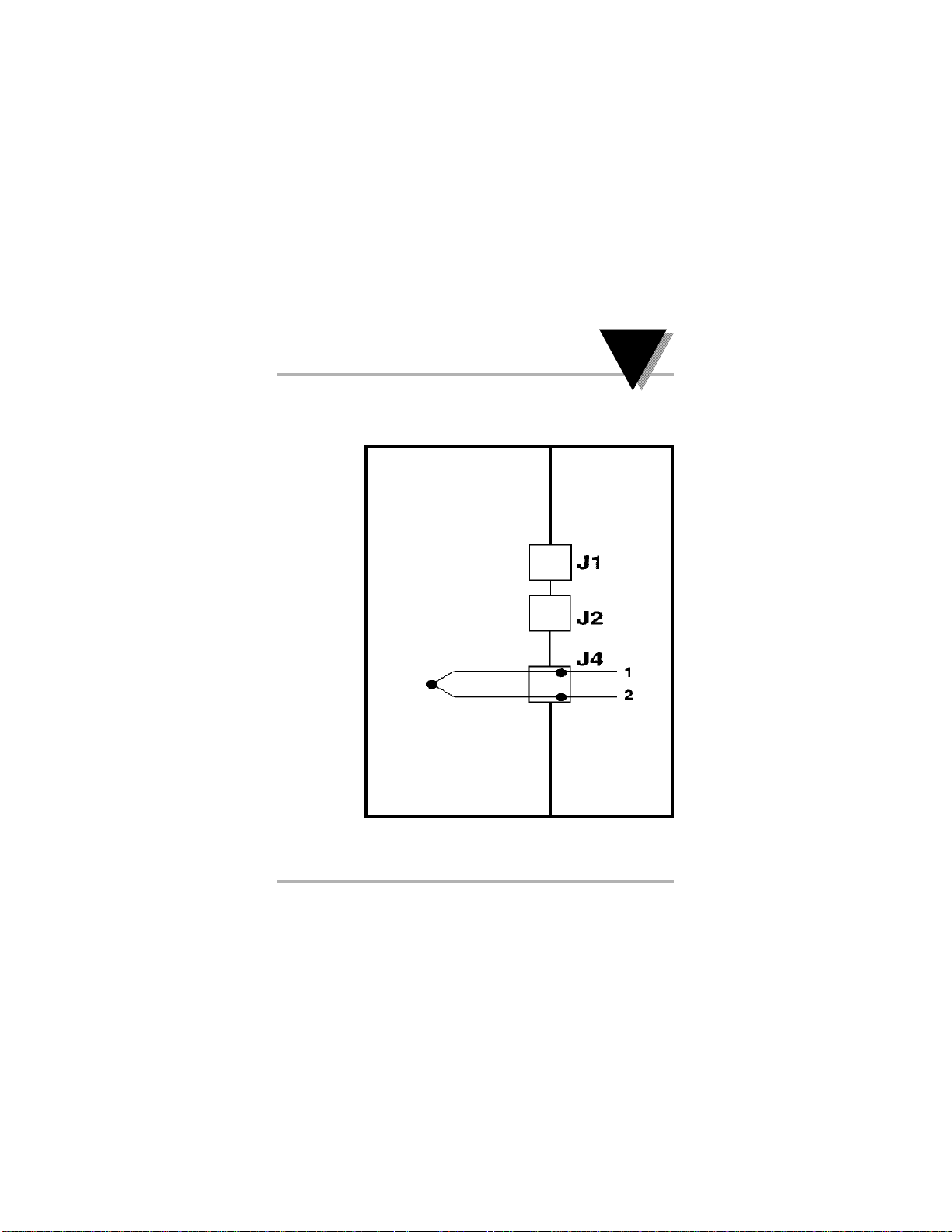

Figure 1.3. - Connexion entrée thermocouple
7
Page 12
1
MISE EN SERVICE
1.4.3
Connexion
du câble
d’alimentation
Attention
1.Repérer les broches du connecteur d’alimenta
tion CA. (voir Figure 3.1.)
Ne pas raccorder l’appareil à une source d’alimentation CA tant que
toutes les connexions d’entrée et de sortie n’ont pas été réalisées de
façon appropriée.
Le non respect de ces instructions d’installation peut entraîner
des dommages matériels et corporels !
2. Insérer le fil approprié dans chaque borne et
serrer la vis de fixation. Se reporter à la Table 1.1
pour la couleur des fils. Tirer doucement sur chaque fil pour vérifier que la connexion est bien réalisée.
Branchement Europe USA
Haut (∼) Marron Noir
Bas (∼) Bleu Blanc
Masse Vert/Jaune Vert
T able 1.1. - Branchement & couleurs fils d’alimentation CA
8
Page 13
MISE EN SERVICE
1
1.4.4
Connexion
du câble
d’alimentation
1. Brancher le cordon d’alimentation CA sur une
source alternative 230V∼ (ou 115V∼) suivant les
caractéristiques d’alimentation de votre appareil. L’indicateur s’initialisera en faisant défiler à l’écran du panneau avant les trois messages suivants :
Idt
codE
r 01
(r01 correspond au code de révision du
microprogrammateur de l’appareil. Conserver
par écrit le code de révision pour les futures
mises à niveau).
2. La mesure du signal du thermocouple branché
sur l’entrée sera ensuite affichée. Si ce n’est
pas le cas, procéder de la façon suivante :
Débrancher l’appareil
Vérifier les branchements de l’alimentation CA
et du thermocouple
Vérifier la source d’alimentation réseau CA
Rebrancher l’appareil
9
Page 14
2
Note
Procédure
FONCTIONNEMENT
2.1 Introduction
L ’indicateur IDT a deux modes différents de fonctionnement. Le premier est le Mode En Service
qui permet d’afficher les valeurs de process et aussi
d’afficher ou d’effacer les valeurs crête et creux.
Le deuxième est le Mode Configuration qui permet de naviguer à travers les menus des options et
de configurer l’appareil.
Le cavalier S51 doit être enlevé (c’est un préréglage en usine) et le cavalier S4 doit être installé
F
(ce n’est pas un préréglage en usine) pour que toutes les options du menu de configuration soient
accessibles (voir page 26 pour des informations
détaillées sur ces cavaliers).
Ce chapitre Fonctionnement explique le Mode En
Service et le Mode Configuration, et donne les
descriptions suivantes :
Touches du Panneau Avant
Affichages du Panneau Avant
Configurations des Menus
10
Page 15
FONCTIONNEMENT
2
2.2 Description des touches
Touche Description
RESET Remet à zéro les valeurs crête et
creux.
MENU Permet d’entrer en mode
configuration.
Affiche la valeur creux (en clignotant)
▲/MAX Affiche la valeur crête (en clignotant)
C/F Commute l’affichage de °C à °F et
vice et versa
Table 2.1. - Touches de l’indicateur
11
Page 16
2
TYPE
FONCTIONNEMENT
2.3 Description de l’affichage
Message Description
affichage
nnnn Valeurs crête à suivre.
UUUU Valeur creux à suivre.
OL Entrée thermocouple ouvert
rSt Remise à zéro crête/creux
Table 2.2. - Messages de l’affichage
2.4 Menus de configuration
2.4.1 Sélection du type
d’entrée thermocouple
L’IDT est conçu pour recevoir en entrée jusqu’à
huit types différents de thermocouple. Pour
choisir le type de thermocouple approprié à
votre application, procédez comme suit :
1. Appuyez sur la touche MENU. L’appareil
affiche temporairement :
tYPE
12
Page 17
DEC.P
FONCTIONNEMENT
2. Appuyez sur la touche . Avec cette
touche, vous pouvez faire dérouler sur
l’affichage les choix suivants :
Affichage obtenu :
J J
K t
T t
E E
N n
DIN J dIn J
R r
S S
3. Appuyez sur la touche MENU pour sauvegarder et activer votre choix.
2
2.4.2 Sélection de la virgule
L’IDT peut afficher les températures avec des
résolutions de 1° ou 0,1°. Avec les thermocouples type R ou S, l’appareil ne donnera que
la résolution 1°. L’étape de menu DEC.P ne
sera pas disponible pour ces thermocouples.
1. Appuyez sur MENU jusqu’à ce que l’écran
affiche :
dEc.P
13
Page 18
FONCTIONNEMENT2
2. Après un moment, l’écran affichera la
configuration de virgule (résolution)
sélectionnée et actuellement en service.
3.AUto sera affiché si l’appareil est configuré
pourafficher des températures comprises
entre -100° et 1000° avec une résolution de
0.1° (l’appareil commutera automatiquement
sur la résolution 1° au dessus et en dessous
de cette plage de température).
4.IdEG sera affiché si l’appareil est configuré
pourune résolution de 1°.
5. Appuyez sur la touche pour commuter sur l’un ou l’autre des choix suivants :
AUto (résolutions 0,1°/1°)
IdEG (résolution 1°)
6. Appuyez sur la touche MENU pour sauvegarder et activer votre choix.
14
Page 19
FONCTIONNEMENT
2
2.4.3 Décalage soudure froide
Procédure d’étalonnage
Cette étape du menu de configuration vous
permettra d’étalonner le décalage de soudure
froide de l’appareil. Procédez comme suit :
1. Appuyez sur la touche MENU jusqu’à ce que
l’appareil affiche :
c.J. 2 (zéro soudure froide)
2.Connectez le thermocouple choisi sur
le connecteur d’entrée J4
page 7)
thermocouple appliquez 0.0°C.
3.Appuyez sur ▲/MAX pour afficher le décalage
de soudure froide. (Si à ce stade la valeur indiquée
par l’affichage de l’appareil est supérieure à 5.0,
contrôlez à nouveau les connexions de votre
thermocouple et assurez vous que la température
de référence 0.0°C est bien appliquée).
4.L’étalonnage de la soudure froide sur l’IDT est
semi-automatique. Appuyez sur ▲/MAX pour
activer la compensation interne. L’affichage
clignotera et l’appareil ajustera automatiquement le
décalage sur l’écran à la valeur de 0.0 (±0.1).
et à l’aide d’un calibrateur de
(voir fig.1.3
15
Page 20
2
FONCTIONNEMENT
Cet étalonnage automatique de la soudure
froide est la seule chose que vous ayez à faire
pour étalonner le décalage de soudure froide.
Cependant, si vous désirez parfaire manuellement ce décalage, les touches ▲/MAX et
pourront être utilisées à ce stade pour
augmenter (▲/MAX ) o u diminuer ( )
l’affichage de 0.1° chaque fois que l’une de ces
deux touches est appuyée. Après chaque
pression sur l’un de ces touches, laissez
s’écouler plusieurs secondes pour permettre à
l’affichage de se stabiliser. A la fin de
l’étalonnage, appuyez sur MENU pour
sauvegarder et activer l’étalonnage (l’appareil
affichera brièvement le message Stor.).
Les étapes de menu ci-après ne sont
disponibles que si S4 est installé.
CNFG cF=0 PREREGLAGE
CNFG cF=1,2 Fonctions non disponibles
LINE 50H 60H 60H PREREGLAGE
CAL= A n’utiliser que par un personnel
qualifié possédant des équipements
d’étalonnage de précision.
16
Page 21
LINE
FONCTIONNEMENT
2
2.4.4 Choix de la Fréquence du
Réseau d’alimentation
Cette étape du menu de configuration n’est
disponible que si le cavalier S4, qui permet
l’étalonnage, est installé !
Cette étape du menu vous permet de régler
votre appareil sur la fréquence du réseau
d’alimentation sur lequel il est raccordé.
1.Appuyez sur MENU jusqu’à ce que l’écran
affiche :
LInE
2.Après un moment, l’écran affiche la
fréquence du réseau d’alimentation
actuellement réglée sur l’appareil.
3.Appuyez sur pour commuter entre les
deux choix ci-après :
50H (50 Hz)
60H (60 Hz)
4.Appuyez sur MENU pour sauvegarder et
activer votre choix.
17
Page 22
2
CAL
FONCTIONNEMENT
2.4.5 Menu d’étalonnage
Attention: Il n’est pas nécessaire d’étalonner
un appareil Newport neuf. Il est livré
complètement étalonné. L’accès au menu
d’étalonnage va modifier l’étalonnage
d’origine de l’appareil et ne doit être autorisé
qu’à un personnel qualifié possédant un
équipement de mesure de précision.
2.4.5.1 Procédure d’étalonnage
de l’étendue de mesure
Cette étape du menu de configuration n’est
disponible que si le cavalier S4, qui permet
l’étalonnage, est installé !
L’étalonnage de l’étendue de mesure ne
nécessite pas de fils compensés spéciaux sur
l’entrée thermocouple. Utilisez des fils cuivre
standards pour le raccordement de l’entrée de
l’appareil à la source d’étalonnage (mV).
18
Page 23
2FONCTIONNEMENT
Cette étape du menu de configuration vous
permet de régler l’étalonnage de l’étendue de
mesure de votre appareil.
1. Appuyez sur MENU jusqu’à ce que l’écran
affiche :
cAL
2. Appuyez sur . L’appareil affiche alors
le message ci-après :
SP.c (Etalonnage de
l’étendue de mesure)
3. Appuyez sur ▲/MAX. L’appareil affiche alors
le message ci-après :
0 In
4. Appliquez 0 mV entre les bornes 1 et 2 de
l’entrée J4. Laissez l’appareil se stabiliser
pendant 10 secondes puis appuyez sur
pour accepter la valeur appliquée à
l’entrée. L’appareil affiche alors le message
ci-après :
75 In
19
Page 24
2
FONCTIONNEMENT
5. Appliquez 75 mV entre les bornes 1 et 2 de
l’entrée J4. Laissez l’appareil se stabiliser
pendant 10 secondes puis appuyez sur
pour accepter la valeur appliquée à
l’entrée. L’appareil affiche alors le message
ci-après :
0 In (Lecture zéro 40 mV)
6. Appliquez 0 mV entre les bornes 1 et 2 de
l’entrée J4. Laissez l’appareil se stabiliser
pendant 10 secondes puis appuyez sur
pour accepter. L’appareil affiche alors
le message ci-après :
40 In
7. Appliquez 40 mV entre les bornes 1 et 2 de
l’entrée J4. Laissez l’appareil se stabiliser
pendant 10 secondes puis appuyez sur
pour accepter.
8. L’appareil affichera brièvement rSt indiquant
ainsi que l’étalonnage de l’étendue de
mesure est sauvegardé dans la mémoire non
volatile.
20
Page 25
REGLAGES & CARACTERISTIQUES
3
3.1 Panneau arrière de l’appareil
Les Figures 3.1 et 3.2 montrent les connecteurs situés à l’arrière
de l’appareil et prévus pour les modèles alimentés en CA et en
CC. La Table 3.1 donne une brève description de chacun des
connecteurs situés sur le panneau arrière.
AFFICHAGE
CARTE
PRINCIPALE
MASSE
CA BAS
CA HAUT
Figure 3.1. - Connecteur de l’alimentation CA
21
Page 26
3
REGLAGES & CARACTERISTIQUES
AFFICHAGE
CARTE
PRINCIPALE
ENTREE (-)
ENTREE (+)
Figure 3.2. - Connecteur de l’alimentation CC
22
Page 27
REGLAGES & CARACTERISTIQUES
3
Connecteur Description
J1-1 Connexion CA HAUT (NC sur les
modèles à alimentation continue).
J1-2 Connexion CA BAS (Entrée (+) sur les
modèles à alimentation continue).
J1-3 Connexion CA BAS (Entrée (-) sur les
modèles à alimentation continue).
J2-1 Entrée maintien affichage (active bas) ---
connecter à J2-2 pour maintenir la
lecture. Les lectures crête et creux
sont continuellement actualisées
pendant le maintien de l’affichage,
même si l’affichage est sur maintien.
J2-2 Masse
J2-3 Entrée affichage vide (active bas) ---
connecter à J2-2 pour vider f’affichage.
J4-1 Entrée (+) thermocouple.
J4-2 Entrée (-) thermocouple (fil rouge).
Table 3.1. - Description des connecteurs
23
Page 28
3 REGLAGES & CARACTERISTIQUES
3.2 Cavaliers CA sur carte principale
Pour contrôler les cavaliers d’alimentation réseau CA ou pour
changer la tension de 230 Vca en 115 Vca ou vice et versa,
procédez comme suit :
1. Débranchez l’appareil de l’alimentation réseau CA
2. Retirer le plastron à l’avant s’il est présent
3. Tirer l’appareil vers l’avant pour le sortir de son boîtier.
24
Page 29
REGLAGES & CARACTERISTIQUES
AFFICHAGE
Cavaliers pour
115 Vca
CARTE
PRINCIPALE
Figure 3.3. - Cavaliers pour alimentation 115 Vca
AFFICHAGE
Cavaliers pour
230 Vca
CARTE
PRINCIPALE
3
Figure 3.4. - Cavaliers pour alimentation 230 Vca
25
Page 30
3
REGLAGES & CARACTERISTIQUES
3.3 Cavaliers S51 et S4
Le cavaliers S51 est situé à l’avant de l’appareil près de l’affichage numérique. Le cavalier S4 est placé sur le bord de la carte
principale (voir figure 3.5). Dans la description de ces cavaliers
donnée dans la Table 3.2 ci-dessous les préréglages sont indiqués en caractères italiques et gras.
1. Débranchez l’appareil de l’alimentation réseau CA
2. Retirer le plastron à l’avant s’il est présent
3. Tirer l’appareil vers l’avant pour le sortir de son boîtier.
Cavalier Description
S51 installé: touches panneau avant verrouillées.
enlevé: toutes les touches fonctionnent.
Stockez le cavalier en position
d’attente sur une seule broche.
S4 installé: l’étalonnage est autorisé.
enlevé: l’étalonnage n’est pas autorisé.
Stockez le cavalier en position
d’attente sur une seule broche.
Table 3.2. - Description de cavaliers S51 et S4
26
Page 31
REGLAGES & CARACTERISTIQUES
Figure 3.5. - Position des cavaliers S51 et S4
3
27
Page 32
3
REGLAGES & CARACTERISTIQUES
3.4 Caractéristiques
3.4.1 Caractéristiques générales
appareil à microprocesseur
Type d’entrée thermocouple type J, DIN-J, K, T, E, N, R, S
Erreur Max. ± 1°C (± 1,8 °F)
Précision à 25°C ± 0,5 °C (± 0,8 °C pour DIN-J)
Coeff.température
de la compensation
soudure froide 0,07°C/°C
3.4.2 Affichage
Type d’af fichage 7 segments, rouge ouvert, 4 caractères
Hauteur 14,2 mm
3.4.3 Types de thermocouple
Type °C °F
J -210 à 760 °C -346 à 1400 °F
DIN-J -200 à 900 °C -328 à 1652 °F
K -270 à 1372 °C -454 à 2500 °F
T -270 à 400 °C -454 à 752 °F
E -270 à 1000 °C -454 à 1832 °F
R/S -50 à 1768 °C -58 à 3214 °F
N -270 à 1300 °C -454 à 2372 °F
Gamme Gamme
28
Page 33
REGLAGES & CARACTERISTIQUES
3.4.4 Résolution
Résolution 0,1° ou 1°
3.4.5 Alimentation
3
Tension CA 115 ou 230 Vca
Fréquence 50 ou 60 Hz
Isolation 354 V crête, distance CEI
Tension CC 10-32 Vcc, isolé à 300 V crête
± 15% (2 watts max.)
RMN : 60 dB
RMC : 120 dB
3.4.6 Conditions ambiantes
T empérature de service 0-60°C
T empérature de stockage -40 à +85°C
Humidité relative 95% à 40°C (sans condensation)
3.4.7 Boîtier
Ty p e Newport DIN 4896-100
Découpe du panneau 45 x 92 mm
Profond.derrière plastron 100 mm
Matériau Polycarbonate 94V-0 UL
29
Page 34
3
REGLAGES & CARACTERISTIQUES
3.4.8 Caractéristiques mécaniques
MAX
VUE DE DESSUS
EPAISSEUR DU PANNEAU
PLAN DE PERCAGE
Figure 3.6. - Dimensions de l’appareil
en pouces et en (millimètres entre parenthèses)
30
VUE LATERALE
Page 35
Garantie
Tous les produits de NEWPORT Electronics Inc, bénéficient d’une garantie pièces et main d’oeuvre de un
(1) an à compter de la date de livraison. En cas de panne, l'appareil doit être renvoyé à l'usine pour évaluation.
Notre Service Après Vente vous communiquera un numéro d'Autorisation de Retour (AR) sur simple
demande téléphonique ou écrite. Après examen par NEWPORT, les appareils reconnus défectueux seront
réparés ou remplacés gratuitement. La présente GARANTIE est CADUQUE si l'appareil a visiblement été
ouvert ou présente des signes de déterioration due à des conditions de corrosion, intensité, chaleur, humidité
ou vibration excessives, à des spécifications, applications ou utilisations incorrectes ou toutes autres
conditions de fonctionnement échappant au contrôle de NEWPORT. Les composants d'usure normale ou
déteriorés par une utilisation incorrecte ne sont pas couverts par la garantie, y compris les contacts, fusibles
et triacs.
.
En plus de la garantie normale, NEWPORT accorde une garantie supplémentaire de un (1)
an à la condition que le bon de garantie joint à chaque appareil ait été retourné à NEWPORT.
Nous sommes heureux de vous faire des suggestions pour l'utilisation de nos produits.
Cependant, NEWPORT se borne à garantir que les pièces fabriquées par elle, sont
conformes aux spécifications et exemptes de défauts. IL N’EST DONNE AUCUNE GARANTIE
DE QUELQUE NATURE QUE CE SOIT, EXPRESSE OU IMPLICITE, AUTRE QUE CE QUI
PRECEDE ET NEWPORT DECLINE EXPRESSEMENT TOUTE GARANTIE TACITE, Y COMPRIS
LES GARANTIES DE VENDABILITE ET D'ADEQUATION A UN BUT PARTICULIER.
LIMITATION DE RESPONSABILITE: Les recours énoncés ici sont les seuls dont l'acheteur
puisse se prévaloir et la responsabilité de NEWPORT dans le cadre de la présente
commande, qu'elle découle d'un contrat, d'une garantie, d'une négligence, d'une
indemnisation, d'une responsabilité stricte ou autre, ne saurait excéder au total le prix
d'achat du composant pour lequel cette responsabilité est en cause. NEWPORT ne peut en
aucun cas être tenu responsable de dommages indirects, accessoires ou particuliers.
Ce manuel a été préparé avec le plus grand soin. Néanmoins, NEWPORT décline toute responsabilité au cas
où des erreurs ou ommission s'y seraient glissées, ainsi que toute responsabilité en cas de dommages
résultant d'une utilisation des produits conformément aux informations contenues dans ce document.
CONDITIONS PARTICULIERES: Au cas où l'appareil serait utilisé dans des isntallations ou activités
nucléaires, l'acheteur s'engage à garantir la société NEWPORT et à l'exonérer de toute responsabilité ou
de tous dommages-intérêts de quelque nature que ce soit résultant d'une telle utilisation.
Demande de Retours
Toutes les demandes de garantie et de réparation doivent être adressées directement au Service Après Vente
de NEWPORT. AVANT DE RENVOYER UN (OU DES) PRODUIT(S) A NEWPORT, L'ACHETEUR DOIT
DEMANDER UN NUMERO D'AUTORISATION (AR) AU SERVICE APRES VENTE DE NEWPORT (AFIN
D'EVITER TOUT RETARD DE TRAITEMENT). Le numéro d'AR communiqué à l'acheteur doit figurer sur le
colis et dans toute correspondance.
RETOURS SOUS GARANTIE: veuillez vous munir
des renseignements suivants AVANT de nous
contacter:
1. N° de la commande d'ACHAT de l'appareil.
2. Modèle et N° de série de l'appareil sous
garantie, et
3. Instructions de réparation et/ou détails des
problèmes rencontrés avec cet appareil.
© Copyright 1997 NEWPORT Electronics Inc. Tous droits réservés. La présente documentation ne doit pas
être copiée, photocopiée, reproduite, traduite ou mise sous support électronique ou sous forme lisible par une
machine, en tout ou partie, sans l'accord écrit préalable de NEWPORT Electronics, Inc.
RETOURS HORS GARANTIE: veuillez consulter
NEWPORTpour connaître les tarifs de réparation
en vigueur. Munissez vous des renseignements
suivants AVANT de nous contacter:
1. N° de la Commande de réparation.
2. Modèle et N° de série de l'appareil, et
3. Instructions de réparation et/ou détails des
problèmes rencontrés avec cet appareil.
Page 36
Pour toute assistance technique ou d’application, veuillez contacter :
Newport Electronique S.A.R.L.
9 rue Denis Papin l 78190 Trappes l France
TEL: 33 0130 621 400 l FAX: 33 0130 699 120
Newport Electronics, Inc.
2229 South Y ale Street l Santa Ana, CA l 92704-4426
TEL: (714) 540-4914, (800)-NEWPORT l FAX: (714) 546-3022
Newport T echnologies, Inc.
976 Bergar l Laval (Quebec) l Canada l H7L5A1
TEL: (514) 2335-3183 l FAX: (514) 856-6886
Newport Electronics, Ltd.
25 Swannington Road l Broughton Ashley Leicestershire l England l LE9 6TU
TEL: 44 (0455) 285998 l FAX: 44 (0455) 285604
Newport Electronics, B.V .
Postbus 8034 l 1180 LA Amstelveen l The Netherlands
TEL: (31) 20 6418405 l FAX: (31) 20 6434643
Newport Electronics Spol S.R.O.
Ostravska 767 l 733 01 Karvina l Czech Republic
TEL: 42 (69) 6311899 l FAX: 42 (69) 6311114
Newport Electronics GmbH
Daimlerstrasse 26 l W-75392 Deckenpfronn l Germany
TEL: 49 (07056) 3017 l FAX: 49 (07056) 8540
Au Mexique
TEL: (95) 800-Newport
Newport Electronique S.A.R.L.
9 rue Denis Papin l 78190 Trappes l France
TEL: 33 0130 621 400 l FAX: 33 0130 699 120
Appel gratuit (N° V ert): 0800-4-06342 l E-mail : [email protected]
M2342/N/0896 Rev.B
Loading...
