Omega i8 User guide

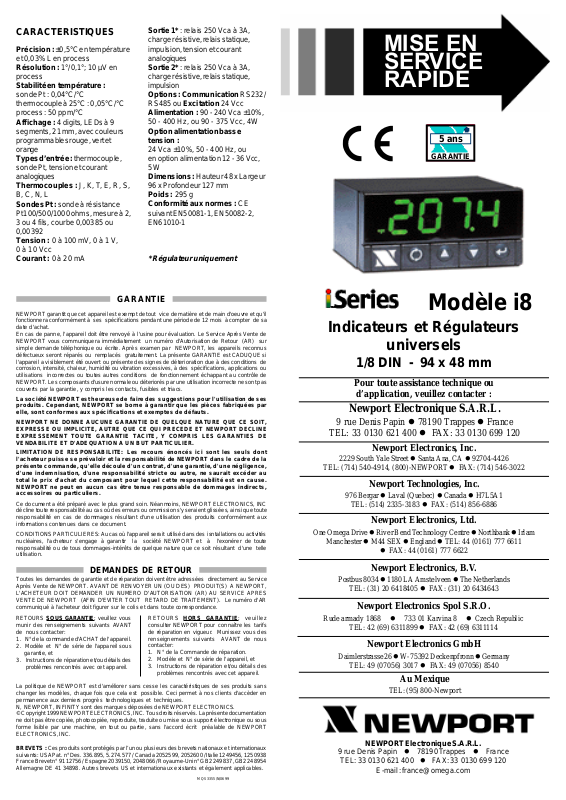

CARACTERISTIQUES

Précision : ±0,5°C en température

et 0,03% L en process
Résolution : 1°/0,1°; 10 µV en
process

Stabilité en température :

sonde Pt : 0,04°C/°C
thermocouple à 25°C : 0,05°C/°C
process : 50 ppm/°C
Affichage : 4 digits, LEDs à 9
segments, 21 mm, avec couleurs
programmables rouge, vert et
orange
Types d’entrée : thermocouple,
sonde Pt, tension et courant
analogiques
Thermocouples : J, K, T, E, R, S,
B, C, N, L
Sondes Pt : sonde à résistance
Pt100/500/1000 ohms, mesure à 2,
3 ou 4 fils, courbe 0,00385 ou
0,00392
Tension : 0 à 100 mV, 0 à 1 V,
0 à 10 Vcc

Courant : 0 à 20 mA

Sortie 1* : relais 250 Vca à 3A,

charge résistive, relais statique,
impulsion, tension et courant
analogiques
Sortie 2* : relais 250 Vca à 3A,
charge résistive, relais statique,
impulsion
Options : Communication RS232/
RS485 ou Excitation 24 Vcc
Alimentation : 90 - 240 Vca ±10%,
50 - 400 Hz, ou 90 - 375 Vcc, 4W

Option alimentation basse
tension :

24 Vca ±10%, 50 - 400 Hz, ou
en option alimentation 12 - 36 Vcc,
5W
Dimensions : Hauteur 48 x Largeur
96 x Profondeur 127 mm

Poids : 295 g
Conformité aux normes : CE

suivant EN50081-1, EN50082-2,
EN61010-1

* Régulateur uniquement

MISE EN
SERVICE
RAPIDE

5 ans

GARANTIE

GARANTIE

NEWPORT garantit que cet appareil est exempt de tout vice de matière et de main d'oeuvre et qu'il
fonctionnera conformément à ses spécifications pendant une période de 12 mois à compter de sa
date d'achat.
En cas de panne, l'appareil doit être renvoyé à l'usine pour évaluation. Le Service Après Vente de
NEWPORT vous communiquera immédiatement un numéro d'Autorisation de Retour (AR) sur
simple demande téléphonique ou écrite. Après examen par NEWPORT, les appareils reconnus
défectueux seront réparés ou remplacés gratuitement. La présente GARANTIE est CADUQUE si
l'appareil a visiblement été ouvert ou présente des signes de déterioration due à des conditions de
corrosion, intensité, chaleur, humidité ou vibration excessives, à des spécifications, applications ou
utilisations incorrectes ou toutes autres conditions de fonctionnement échappant au contrôle de
NEWPORT. Les composants d'usure normale ou déteriorés par une utilisation incorrecte ne sont pas
couverts par la garantie, y compris les contacts, fusibles et triacs.
.

La société NEWPORT est heureuse de faire des suggestions pour l'utilisation de ses
produits. Cependant, NEWPORT se borne à garantir que les pièces fabriquées par
elle, sont conformes aux spécifications et exemptes de défauts.

NEWPORT NE DONNE AUCUNE GARANTIE DE QUELQUE NATURE QUE CE SOIT,
EXPRESSE OU IMPLICITE, AUTRE QUE CE QUI PRECEDE ET NEWPORT DECLINE
EXPRESSEMENT TOUTE GARANTIE TACITE, Y COMPRIS LES GARANTIES DE
VENDABILITE ET D'ADEQUATION A UN BUT PARTICULIER.

LIMITATION DE RESPONSABILITE: Les recours énoncés ici sont les seuls dont
l'acheteur puisse se prévaloir et la responsabilité de NEWPORT dans le cadre de la
présente commande, qu'elle découle d'un contrat, d'une garantie, d'une négligence,
d'une indemnisation, d'une responsabilité stricte ou autre, ne saurait excéder au
total le prix d'achat du composant pour lequel cette responsabilité est en cause.
NEWPORT ne peut en aucun cas être tenue responsable de dommages indirects,
accessoires ou particuliers.

Ce document a été préparé avec le plus grand soin. Néanmoins, NEWPORT ELECTRONICS, INC
décline toute responsabilité au cas où des erreurs ou ommission s'y seraient glissées, ainsi que toute
responsabilité en cas de dommages résultant d'une utilisation des produits conformément aux
informations contenues dans ce document.

CONDITIONS PARTICULIERES: Au cas où l'appareil serait utilisé dans des isntallations ou activités
nucléaires, l'acheteur s'engage à garantir la société NEWPORT et à l'exonérer de toute
responsabilité ou de tous dommages-intérêts de quelque nature que ce soit résultant d'une telle
utilisation.

DEMANDES DE RETOUR

Toutes les demandes de garantie et de réparation doivent être adressées directement au Service
Après Vente de NEWPORT. AVANT DE RENVOYER UN (OU DES) PRODUIT(S) A NEWPORT,
L'ACHETEUR DOIT DEMANDER UN NUMERO D'AUTORISATION (AR) AU SERVICE APRES
VENTE DE NEWPORT (AFIN D'EVITER TOUT RETARD DE TRAITEMENT). Le numéro d'AR
communiqué à l'acheteur doit figurer sur le colis et dans toute correspondance.

RETOURS
munir des renseignements suivants AVANT
de nous contacter:

1. N° de la commande d'ACHAT de l'appareil.

2. Modèle et N° de série de l'appareil sous

3. Instructions de réparation et/ou détails des

La politique de NEWPORT est d'améliorer sans cesse les caractéristiques de ses produits sans
changer les modèles, chaque fois que cela est possible. Ceci permet à nos clients d'accèder en
permanence aux derniers progrès technologiques et techniques.
N, NEWPORT, INFINITY sont des marques déposées de NEWPORT ELECTRONICS.
© Copyright 1999 NEWPORT ELECTRONICS, INC. Tous droits réservés. La présente documentation
ne doit pas être copiée, photocopiée, reproduite, traduite ou mise sous support électronique ou sous
forme lisible par une machine, en tout ou partie, sans l'accord écrit préalable de NEWPORT
ELECTRONICS, INC.

BREVETS : Ces produits sont protégés par l’un ou plusieurs des brevets nationaux et internationaux
suivants: USA Pat. n° Des. 336.895, 5.274.577 / Canada 2052599, 2052600 / Italie 1249456, 1250938
France Brevet n° 91 12756 / Espagne 2039150, 2048066 / Royaume-Uni n° GB2 249 837, GB2 248954
Allemagne DE 41 34898. Autres brevets US et internationaux existants et également applicables.

SOUS GARANTIE: veuillez vous

garantie, et

problèmes rencontrés avec cet appareil.

RETOURS
consulter NEWPORT pour connaître les tarifs
de réparation en vigueur. Munissez vous des
renseignements suivants AVANT de nous
contacter:

1. N° de la Commande de réparation.

2. Modèle et N° de série de l'appareil, et

3. Instructions de réparation et/ou détails des

HORS GARANTIE: veuillez

problèmes rencontrés avec cet appareil.

MQS 3355/N/0699

Modèle i8

Indicateurs et Régulateurs

universels

1/8 DIN - 94 x 48 mm

Pour toute assistance technique ou

d’application, veuillez contacter :

Newport Electronique S.A.R.L.

9 rue Denis Papin l 78190 Trappes l France

TEL: [phone] l FAX: [phone]

Newport Electronics, Inc.

2229 South Y ale Street l Santa Ana, CA l 92704-4426

TEL: [phone], (800)-NEWPORT l FAX: [phone]

Newport Technologies, Inc.

976 Bergar l Laval (Quebec) l Canada l H7L5A1

TEL: [phone] l FAX: [phone]

Newport Electronics, Ltd.

One Omega Drive l River Bend Technology Centre l Northbank l Irlam

Manchester l M44 SEX l England l TEL: [phone]

l FAX: [phone]

-

Newport Electronics, B.V.

Postbus 8034 l 1180 LA Amstelveen l The Netherlands

TEL: [phone] l FAX: [phone]

Newport Electronics Spol S.R.O.

Rude armady 1868 l 733 01 Karvina 8 l Czech Republic

TEL: [phone] l FAX: [phone]

Newport Electronics GmbH

Daimlerstrasse 26 l W-75392 Deckenpfronn l Germany

TEL: [phone] l FAX: [phone]

Au Mexique

TEL: (95) 800-Newport

NEWPORT Electronique S.A.R.L.

9 rue Denis Papin l 78190 Trappes l France

TEL: [phone] l FAX: [phone]

E-mail : [email protected]

INDICATEURS/REGULATEURS
UNIVERSELS, Série i

DEBUT ICI

Cette Mise en Service Rapide donne les informations
nécessaires pour configurer et mettre en service votre
appareil de façon standard. Pour des applications spécifiques
vous trouverez sur le site web de Newport un Manuel et des logiciels de
communication et d’utilisation de cet appareil à: w ww.newportUS.com/i

CONSIGNES DE SECURITE

Cet appareil comporte sur son boîtier le
symbole international de sécurité à l’utilisa­tion

Cet appareil est protégé en tant qu’indicateur de tableau suivant les
spécificationsEN61010-1 Classe II. Il f aut se souvenir que l’appareil ne
comporte pas d’interrupteur d’alimentation secteur. L’installation qui recevra
cet indicateur devra comporter un interrupteur ou un coupe-circuit en
conformité avec les spécifications IEC 947-1 et 947-3.

SECURITE:

• Ne pas dépasser la tension indiquée sur l’étiquette située sur le
dessus du boîtier de l’appareil.

• T oujours déconnecter l’alimentation avant de modifier les
connexions des signaux et de l’alimentation.

• Pour des raisons de sécurité, ne jamais utiliser cet appareil sur
une table de travail sans son boîtier .

• Ne pas faire fonctionner cet appareil dans des ambiances
inflammables ou explosives .

• Ne pas placer l’appareil sous la pluie ou dans des ambiances
humides.

P ARASITES:

• T oujours utiliser des câb les blindés dans le cas d’ambiances
parasitées.

• Ne jamais placer les fils des signaux et de l’alimentation dans le
même conduit.

• Réaliser les connexions des signaux avec des paires torsadées .

• Si les problèmes de parasites persistent, installer des noy aux de

ferrite sur les fils des signaux le plus près possible de l’appareil.

MONT AG E:

VUE DE DESSUS

VUE AVANT

Joint
d’étanchéité

Plastron

96,01

22,9

104,1 max

48,1

45,00
+0,61/0,00

4 places
(R=1,52)

DECOUPE
PANNEAU

96,01

VUE ARRIERE

Boîtier

92,00

+0,81/-

0,00

48,01

Panneau

Epaiss. panneau
6,4 max/0,8 min

Ecrous
molletés

Couvercle
du boîtier

Instructions pour le montage panneau:

Notes

1. Utiliser le plan de perçage ci-dessus pour réaliser la découpe du
panneau.

2. Insérer le boîtier de l’appareil dans la découpe à partir de l’avant du
panneau, de telle sorte que le joint fasse l’étanchéité entre le
plastron et le panneau.

3. Faire glisser le couv ercle sur l’arrière du boîtier.

4. Serrer les écrous moletés pour fixer f ermement l’appareil sur le
panneau.

Le câblage électrique devra toujours être fait après le
montage de l’appareil dans l’installation.

Instructions de démontage:

Si nécessaire, l’appareil peut être retiré du panneau et son boîtier peut être
ouvert.

Attention: débrancher de l’appareil toutes les
alimentations secteur avant de le démonter.

1. Retirer toutes les connexions sur l’arrière de l’appareil, et bien
débrancher tous les connecteurs alimentation et signaux.

2. Enlev er les écrous molletés et les mettre de côté.

3. Enlev er le couvercle et le mettre de côté.

4. Retirer l’appareil hors du panneau et appuyer sur les ressorts
latéraux du boîtier pour déverrouiller la carte circuit imprimé. Tirer
ensuite la carte hors du boîtier.

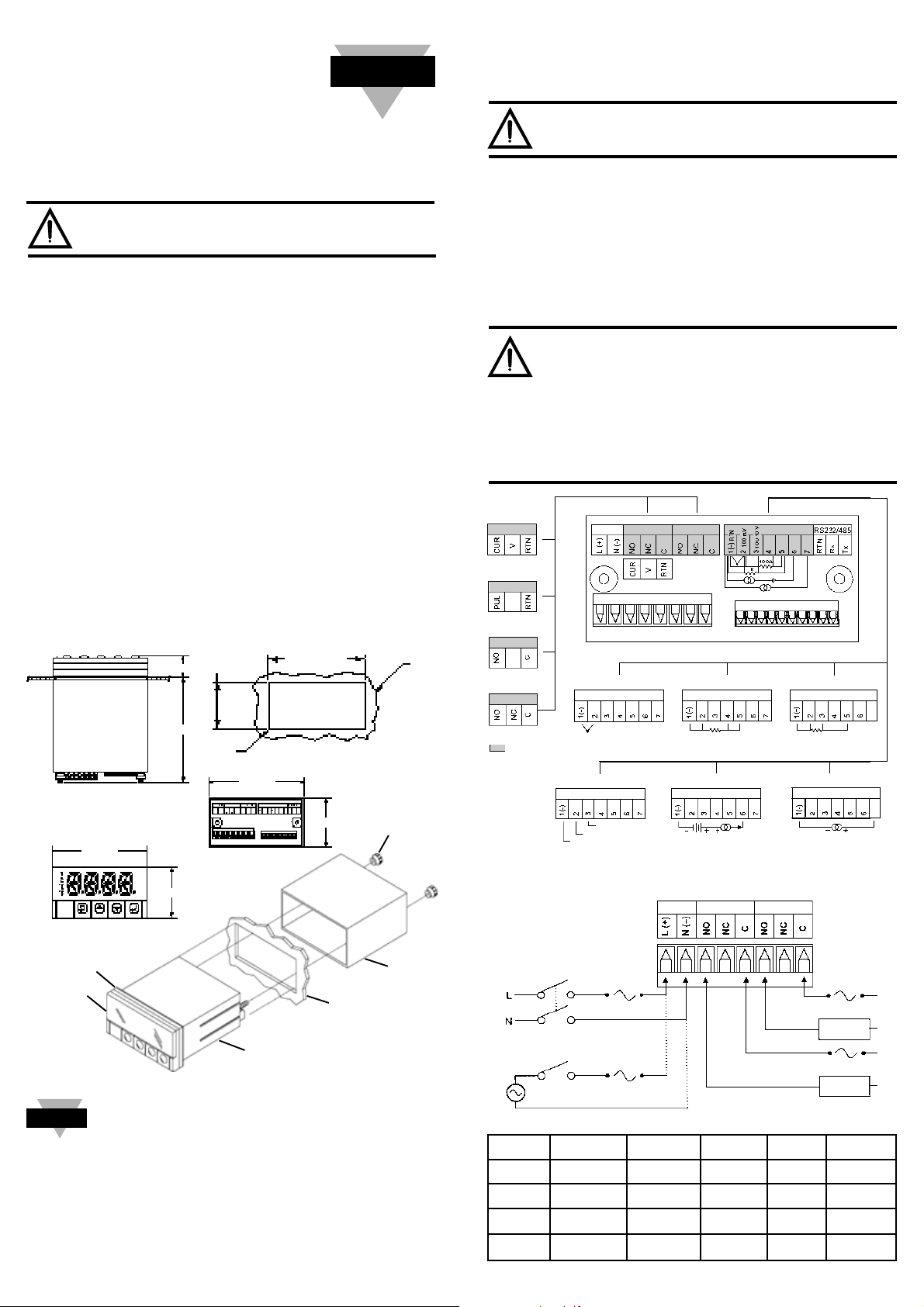

CABLAGE

Réaliser le câblage de l’appareil comme indiqué sur la figure ci-dessous.

Attention: Ne pas brancher l’alimentation
secteur sur l’appareil tant que vous n’avez pas
terminé les connexions de toutes les entrées

de toutes les sorties. Cet appareil doit être installé
uniquement par un électricien spécialement formé et
qualifié. Si toutes les instructions et les précautions
indiquées ne sont pas convenablement suivies, il peut
en résulter des blessures pour le personnel.!

ANALOGIQUE

SORTIE 1

IMPULSION

SORTIE #

SORTIE #

RELAIS

SORTIE #

Connecter l’alimentation comme indiqué sur la figure ci-dessous :

ALIMENTATION CA ALIMENTATION CC

90 - 240 Vca 90 - 375 Vcc
50 - 400 Hz

Interrupteur
Fusible 3

OPTION ALIMENTATION BASSE TENSION

Fusible 4

24 Vca
12 - 36 Vcc

Fusible Connecteur Type Sortie 115 Vca 230 Vca CC
Fusible 1 Sortie 1 Relais 3 A (T)

Fusible 2 Sortie 2 Relais 3 A (T)
Fusible 3 Alimentation N/A 100 mA(T) 63 mA(T) 63 mA(T)
Fusible 4 Alimentation N/A N/A N/A 800 mA(T)

et

SSR

THERMOCOUPLE

Pour régulateur uniquement

PROCESS (TENSION)

100 mV

Retour

ALIM. SORTIE 1
SORTIE 2

ENTREE ENTREE ENTREE

1 ou 10 V

SONDE Pt100

PROCESS (COURANT)

ENTREEENTREE

Excitation externe Excitation interne

ALIM. SORTIE 1
SORTIE 2

ENTREE

SONDE Pt1000

PROCESS (COURANT)

ENTREE

Fusible 2

Charge
externe

Fusible 1

Charge
externe

7

7

L

N

L

N

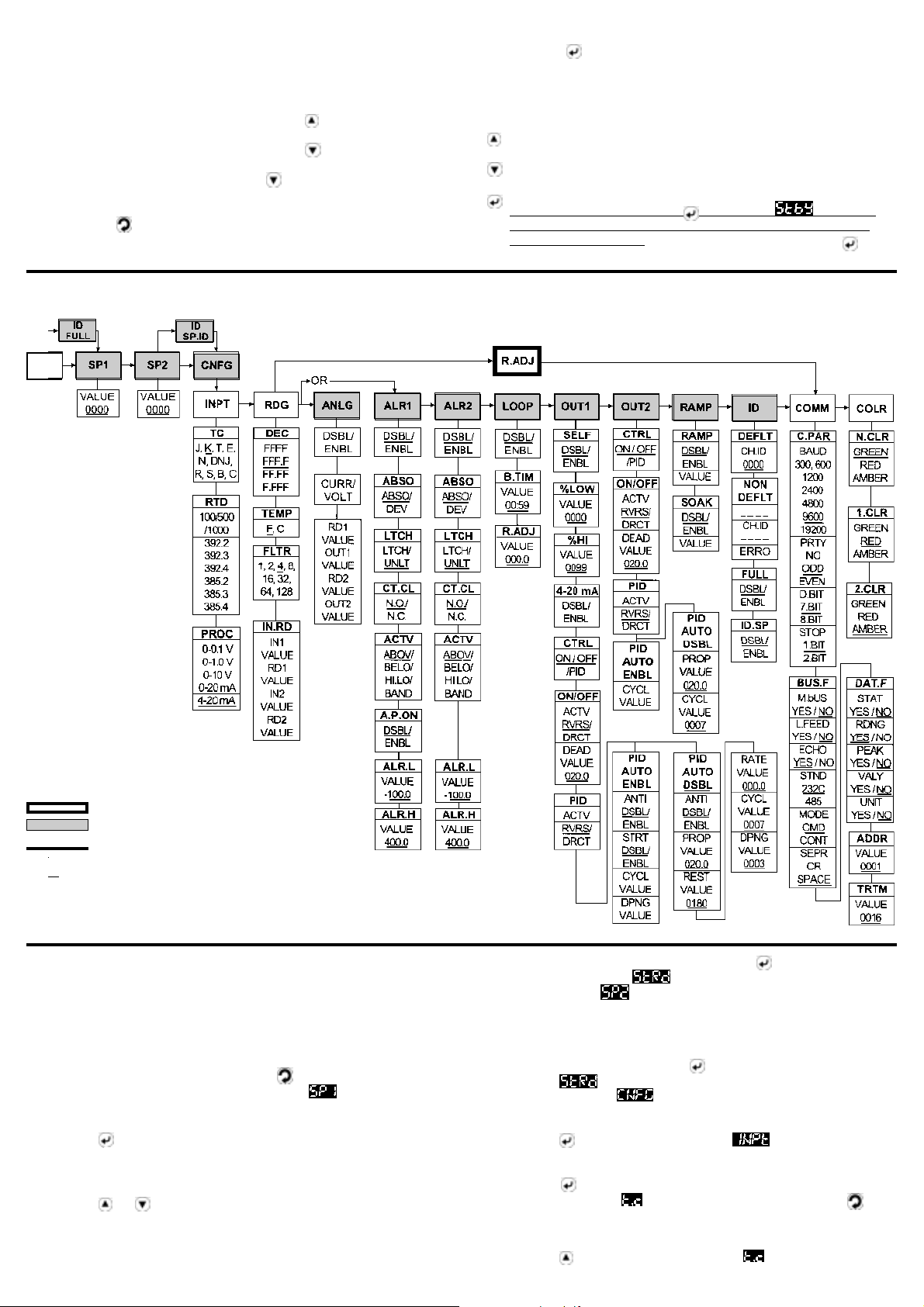

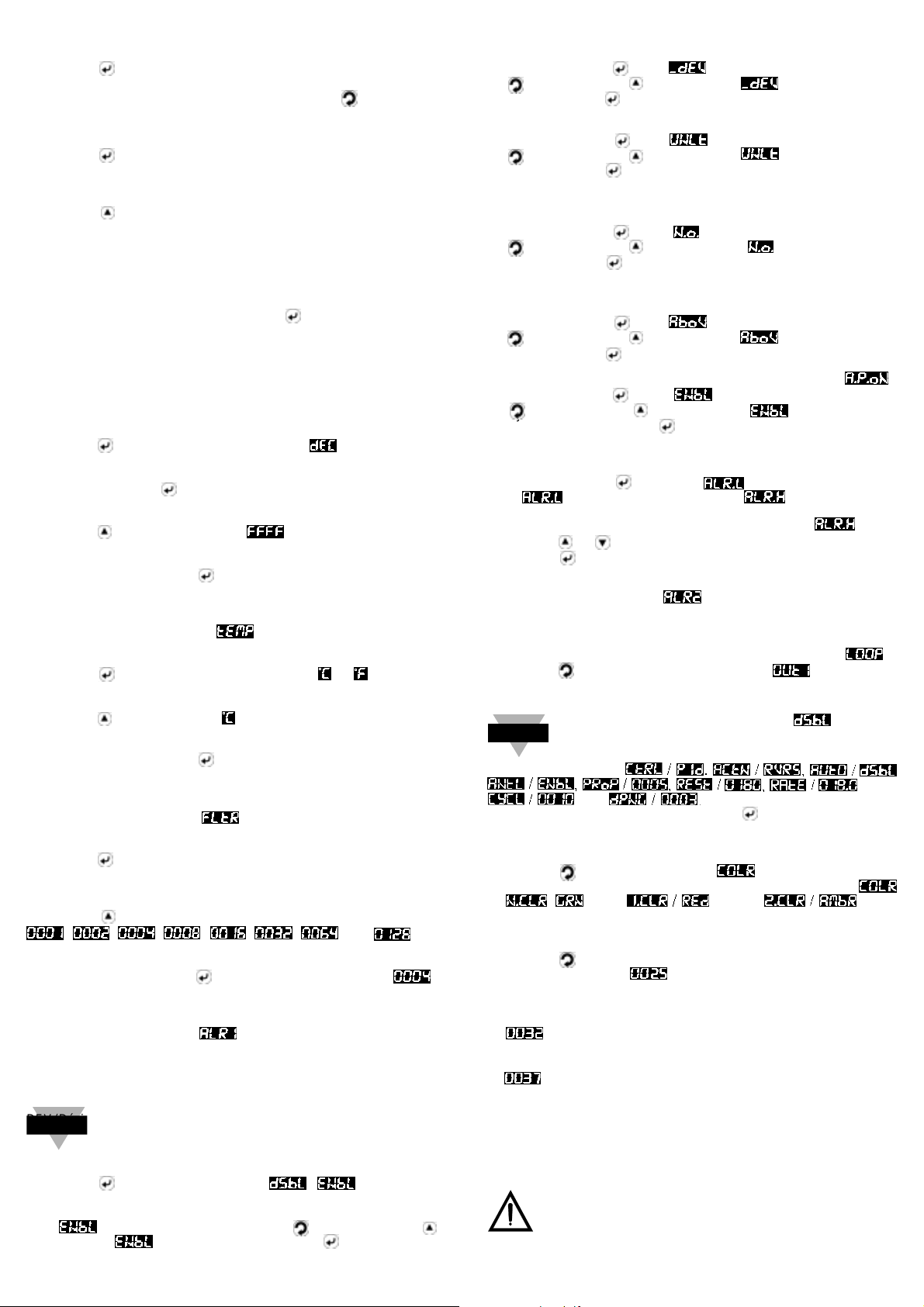

CONFIGURATION

Mode MENU:

Lorsque l’affichage clignote en Mode MEMU, ceci signifie que vous pouv ez
faire vos choix en appuyant sur le bouton . Si l’affichage clignotant ne
comporte pas les quatre caractères de l’étape de programmation recher­chée, le fait d’appuyer sur le bouton replacera toujours l’appareil sur
l’étape précédente du menu de programmation. Le fait d’appuy er une
deuxième fois sur le bouton replacera l’appareil à zéro , sauf après les
étapes Point de Consigne et Alarmes où, dans ce cas, l’appareil retournera
en Mode RUN (fonctionnement) sans remise à zéro . Le bouton permet
de naviguer dans les différentes étapes du menu de programmation.

ORDINOGRAMME

RUN

Le bouton a deux fonctions :

1. Sauvegarder un affichage clignotant qui a été sélectionné

2. Faire passer l’appareil sur l’étape suiv ante d’un sous-menu.

Mode RUN:

fait clignoter la valeur crête (PEAK) sur l’affichage. Appuy er à
nouveau sur ce bouton pour revenir en Mode R UN.
fait clignoter la valeur creux (V ALLEY) sur l’affichage . Appuyer à
nouveau sur ce bouton pour revenir en Mode R UN.
fait clignoter les valeurs crête ou creux en les remettant à zéro .
Le fait d’appuyer deux f ois sur f ait clignoter sur l’affichage
et place l’appareil en mode veille (Standby), ce qui désactiv e toutes
les sorties et les alarmes. En appuyant encore une fois sur on
retourne en Mode RUN.

Indicateur uniquement
Régulateur uniquement
Les indications soulignées correspondent aux
réglages en usine

FONCTIONNEMENT (avec Entrée Thermocouple)
Etape 1. Appliquer l’alimentation à l’appareil

Quand l’alimentation est appliquée pour la première fois sur l’appareil, ce
dernier affiche la température ambiante (par exemple 25°C).

Etape 2. Passer au menu du Point de Consigne 1
(SP1)*

A partir du Mode RUN, appuyer une fois sur pour passer au menu de
programmation du Point de Consigne 1 qui affiche .

Etape 3. Passer au sous-menu Valeur de SP1*

Appuyer sur . L’affichage indique la valeur choisie précédemment pour le
Point de Consigne 1.

Etape 4. Changer la Valeur de SP1*

Appuyer sur ou jusqu’à ce que la valeur désirée soit affichée.

Etape 5. Sauvegarder la Valeur de SP1*

Régler le Point de Consigne 1 à une valeur de 10 deg rés plus élevée que

la valeur de Process (SP1 = 35) et appuyer sur pour sauvegarder cette
valeur. Le message s’affiche en clignotant puis l’appareil avance sur
le Menu du Point de Consigne 2.

Etape 6. Sauvegarder la Valeur de SP2*

Répéter les étapes 3 et 4 pour le Point de Consigne 2. Régler le P oint de
Consigne 2 (SP2) à une valeur de 5 degrés plus élevée que la v aleur de
Process (SP2 = 30) et appuyer sur pour sauvegarder cette valeur . Le
message s’affiche en clignotant puis l’appareil avance sur le Menu
de Configuration .

Etape 7. Passer au menu Type d’Entrée (INPT)

Appuyer sur pour passer Type d’Entrée .

Etape 8. Passer aux sous-menus du menu Entrée
(INPT)

Appuyer sur pour afficher l’Entrée: PROCess , Sonde Pt (RTD) ou
Thermocouple (TC). Si s’affiche en clignotant, appuyer sur et
passer à l’étape 11.

Etape 9. Naviguer dans les choix du menu Entrée

Appuyer sur jusqu’à ce que thermocouple s’affiche en clignotant.

Etape 10. Passer au sous-menu Entrée Thermocouple

Appuyer sur sauvegarder l’Entrée Thermocouple. L’affichage s’arrêtera
de clignoter et indiquera le début du sous-menu permettant de choisir les
types de thermocouple. Si v ous appuyez sur l’appareil passera au men u
suivant (saut à l’étape 14).

Etape 11. Passer au sous-menu Type Thermocouple

Appuyer sur pour obtenir un affichage clignotant du type de
thermocouple choisi précédemment.

Etape 30. Choisir le sous-menu DEV (Déviation)*

Appuyer deux fois sur . Si un clignotant est affiché, appuyer sur
sinon appuyer sur jusqu’à ce qu’un clignotant s’affiche. Appuyer
ensuite sur pour sauvegarder et passer au menu suivant.

Etape 31. Choisir le sous-menu UNLT (Non-Verrouillé)*

Appuyer deux fois sur . Si un clignotant est affiché, appuyer sur
sinon appuyer sur jusqu’à ce qu’un clignotant s’affiche. Appuyer
ensuite sur pour sauvegarder et passer au menu suivant.

Etape 12. Naviguer dans les choix des types de TC

Appuyer sur pour naviguer à trav ers les affichages clignotants des
différents types de thermocouple (choisir «k» pour obtenir le type «K»
CHROMEGA/ALOMEGA):
T ypes de TC : J K T E N DIN J R S B C

Affichage : J k t E N dN J R S b C

Etape 13. Sauvegarder le type de Thermocouple TC

Après avoir choisi le type de TC , appuyer sur pour sauv egarder votre
choix. L’appareil avance automatiquement au menu suiv ant.

Etape 14. Passer au menu Configuration Affichage

L’affichage indique maintenant RDG (Menu de Configuration Affichage) qui
est le début de 4 sous-menus: DEC (Virgule), TEMP (Unités pour les
degrés), FL TR (Constantes de filtr age) et IN.RD (Entrée/Affichage).

Etape 15. Passer au sous-menu DEC (virgule)

Appuyer sur pour afficher le sous-menu virgule (point décimal).

Etape 16. Afficher la position de la virgule

Appuyer à nouveau sur pour f aire clignoter une position de la virgule.

Etape 17. Choisir la position de la virgule

Appuyer sur pour choisir la position pour la virgule.

Etape 18. Sauvegarder la position choisie pour la
virgule

Appuyer momentanément sur pour sauvegarder la position de la virgule.
L’appareil se placera automatiquement sur le menu suivant.

Etape 19. Passer au sous-menu TEMP (unités °C/°F)

L’affichage indique le sous-menu (unité de température).

Etape 32. Choisir le sous-menu N.O. (contact Normale­ment Ouvert)*

Appuyer deux fois sur . Si un clignotant est affiché, appuyer sur
sinon appuyer sur jusqu’à ce qu’un clignotant s’affiche. Appuyer
ensuite sur pour sauvegarder et passer au menu suivant.

Etape 33. Choisir le sous-menu ACTV/ABOV (Active
Au-dessus)*

Appuyer deux fois sur . Si un clignotant est affiché, appuyer sur
sinon appuyer sur jusqu’à ce qu’un clignotant s’affiche. Appuyer
ensuite sur pour sauvegarder et passer au menu suivant.

Etape 34. Autoriser ALR1 à la mise sous tension
*

Appuyer deux fois sur . Si un clignotant est affiché, appuyer sur
sinon appuyer sur jusqu’à ce qu’un clignotant s’affiche. Appuyer
ensuite sur pour sauvegarder et passer au menu suivant.

Etape 35. Passer au sous-menu ALR.H (Alarme 1
Haut)*

Appuyer deux fois sur pour sauter (Alarme 1 Bas). Cette étape
correspond à «Au-dessous» et à «Au-dessus».

Etape 36. Régler la valeur Haut de Alarme 1 ( )*

Appuyer sur ou jusqu’à ce que la valeur voulue soit 0002 s’affiche.
Appuyer sur pour sauvegarder .

Etape 37. Passer au Menu Alarme 2*

L’affichage indique maintenant qui est le début du Menu pour
l’Alarme 2. Répéter les étapes de 28 à 36 pour régler l’Alarme 2 de la même
façon que l’Alarme 1.

Etape 20. Afficher les unités de température disponi­bles

Appuyer sur pour faire clignoter l’une des unités ou .

Etape 21. Naviguer dans les choix des unités °C/°F

Appuyer sur pour choisir l’unité .

Etape 22. Sauvegarder l’unité de température

Appuyer momentanément sur pour sauvegarder l’unité de température
choisie. L’appareil se placera automatiquement sur le menu suiv ant.

Etape 23. Passer à FLTR (Constantes de Filtrage)

L’affichage indique maintenant (Constantes de filtrage).

Etape 24. Afficher la valeur de la Constante de Filtrage

Appuyer sur pour afficher la valeur précédemment choisie pour la
Constante de Filtrage.

Etape 25. Naviguer dans les choix Constante de Fil­trage

Appuyer sur pour naviguer à trav ers les Constantes de Filtrage :
, , , , , , , et .

Etape 26. Sauvegarder la Constante de Filtrage

Appuyer momentanément sur pour sauvegarder la Constante .
L’appareil se placera automatiquement sur le menu suivant.

Etape 27. Passer au menu ALR1 (Alarme 1)*

L’affichage indique maintenant (Alarme 1) qui est le début du menu
Alarme 1. Dans les étapes suivantes nous allons autoriser ALR1,
DEV (Déviation), UNL T (Non V errouillé), NO (Normalement Ouvert), ACTV/

Notes

ABOV (Activ e Au-dessus), A.P.ON/ENBL (Autorisée à la mise sous
tension), et ALR.H (Alarme Haut) à +2°C.

Si l’option Sortie Analogique est installée et autorisée, le
régulateur sautera le menu ALR1 et se placera sur la Sortie
Analogique.

Etape 38. Sauter le Menu Temps Rupture Boucle (
)*

Appuyer sur pour aller directement sur le Menu (Sortie 1).

Notes

Etape 39. Configuration du Menu OUT1 (Sortie 1)*

Configurer comme suit:
et Se reporter si nécessaire au Manuel

d’utilisation de l’appareil. Appuy er sur pour sauvegarder et aller au
menu suivant.

Placer l’Alarme 1 en position Désactivée ( ), en se
référant aux instructions de l’étape 29, ceci afin de pouvoir
activer la Sortie 1.

Etape 40. Configuration de la Couleur de l’Affichage*

Appuyer sur jusqu’à ce que le Menu correspondant au choix de
la Couleur de l’Affichage apparaisse sur l’affichage. Configurer
en / (vert), (rouge), (ambre).
Se reporter si nécessaire au Manuel d’utilisation de l’appareil.

Etape 41. Effectuer un Test*

Appuyer sur jusqu’à ce que le régulateur soit réarmé et retourne au
Mode RUN pour afficher . Vous pouvez maintenant observer la
température alors qu’elle augmente de plus de 10°C par rapport à la
température ambiante affichée (25°C). Toucher avec les doigts l’extrêmité du
thermocouple pour faire croître la température au-dessus de (valeur
Haut Alarme 2), et AL2 s’enclenchera tandis que la Couleur de l’Affichage
passera du vert à l’ambre. Continuer à toucher l’e xtrêmité du thermocouple
pour faire croître la température au-dessus de (valeur Haut Alarme

1), et la Couleur de l’Affichage passera de l’ambre au rouge. Le v oy ant «1»

s’allume et s’éteint pour afficher la Sortie 1.

* Régulateur uniquement

Etape 28. Passer au sous-menu DSBL/ENBL de ALR1*

Appuyer sur pour afficher en clignotant /

Etape 29. Autoriser le sous-menu ALR1 (Alarme 1)*

Si un clignotant est affiché, appuyer sur , sinon appuyer sur

ATTENTION: Ces appareils ne sont pas prévus pour être utilisés dans ou avec des équipements
médicaux connectés à des patients.

La politique de NEWPORT est de faire en sorte que ses appareils soient toujours conformes aux
normes internationales applicables au niveau de la sécurité et des parasites d’origine électroma­gnétique.

Cet appareil est identifié avec le symbole international de sécurité. Il est important
de lire le Guide de Mise en Service avant de l’installer ou de le faire installer. Ce
Guide de Mise en Service contient des informations importantes concernant la
sécurité et les parasites d’origine électromagnétique.
