Handbuch

HX92A

Transmitter für relative Feuchte

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: [phone], Fax: [phone]
Gebührenfrei: 0800 8266342
E-Mail: [email protected]

Deutschland,
Österreich,
Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: [phone], Fax: [phone]
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]

USA

Inhaltsverzeichnis

1. Allgemeine Beschreibung .........................................................3

2. Auspacken ................................................................................4

3. Funktionsprinzip .......................................................................5

4. Montage ...................................................................................6

5. Anschlussbelegung ..................................................................7

6. Verdrahtungsbeispiele ..............................................................8

7. Berechnung des Ausgangssignals für die relative Feuchte ......9

8. Gemessene relative Feuchte und Ausgangsspannung ............9

9. Kalibrierung ............................................................................10

9.1 Kalibrierungsablauf für HX92AC ..........................................10

9.2 Kalibrierungsablauf für HX92AV ...........................................11

10. Wartung ................................................................................13

11. Technische Daten .................................................................13

1. Allgemeine Beschreibung

Die Feuchtetransmittter der OMEGA®-Serie HX92A gibt ein linearisiertes und
temperaturkompensiertes Signal für die relative Feuchte aus, je nach Modell als 4 bis
20 mA oder 0 bis 1 V DC. Das Ausgangssignal ist auf einen Bereich von 0 bis 100%
relative Feuchte kalibriert. Als Aufnehmer für die relative Feuchte dient ein Dünnfilm­Polymerkondensator, er durch einen leicht abnehmbaren Edelstahlfilter geschützt ist.
Das IP65-geschützte Polykarbonat-Gehäuse und die Kabeleinführung sind wetterdicht.
Die Montage erfolgt durch Schrauben und Befestigungsbohrungen im Gehäuse.

Bedienungsanleitung HX92A

3

2. Auspacken

Im Internet erreichen Sie uns unter: www.omega.de, E-Mail: [email protected].

Kontrollieren Sie Versandverpackung und Inhalt nach Erhalt auf erkennbare
Beschädigungen oder eventuelle Hinweise auf unsachgemäße Behandlung während
des Transportes. Melden Sie Schäden sofort dem Spediteur.

Bitte beachten Sie, dass Schadensmeldungen nur bearbeitet werden
können, wenn die gesamte Originalverpackung verfügbar ist. Bewahren Sie
diese sowie Verpackungs- und Füllmaterial nach dem Auspacken auch für
einen eventuellen späteren Versand auf.

Vergewissern Sie sich, dass folgende Teile vorhanden sind:

• Diese Anleitung, GH167 (1 Stück)

• Dübel S6 und Befestigungsschrauben (2 Stück)

Weitere Transmittermodelle

Modell Beschreibung

HX93AC Transmitter für relative Feuchte und Temperatur,

Wandmontage (zwei Ausgänge 4 bis 20 mA DC)

HX93AV Transmitter für relative Feuchte und Temperatur,

Wandmontage(zwei Ausgänge 0 bis 1 V DC)

HX93AC-D Transmitter für relative Feuchte und Temperatur,

Flanschmontage (zwei Ausgänge 4 bis 20 mA DC)

HX93AV-D Transmitter für relative Feuchte und Temperatur,

Flanschmontage (zwei Ausgänge 0 bis 1 mV DC)

HX15AV-W Transmitter relative Feuchte/Temperatur mit hohem Temperaturbereich,

Wandmontage (zwei Ausgänge 0 bis 1 V DC)

HX15AC-W Transmitter relative Feuchte/Temperatur mit hohem Temperaturbereich,

Wandmontage (zwei Ausgänge 4 bis 20 mA DC)

HX15AV-D Transmitter relative Feuchte/Temperatur mit hohem Temperaturbereich,

Flanschmontage (zwei Ausgänge 0 bis 1 V DC)

HX15AC-D Transmitter

relative Feuchte/Temperatur mit hohem Temperaturbereich,
Flanschmontage (zwei Ausgänge 4 bis 20 mA DC)

Bedienungsanleitung HX92A

4

Entnehmen Sie die Packliste und kontr
erhalten haben. Falls Sie Fragen zur Lieferung haben, wenden Sie sich bitte an den
Kundendienst von OMEGA.

ollieren Sie, dass Sie alle bestellten Teile

3. Funktionstheorie

Der Transmitter überträgt den Messwert als 4 bis 20-mA-Signal in einer Stromschleife.
Der Strom hängt von der relativen Feuchte ab, die der HX92A misst. Die Übertragung
als Stromsignal bietet gegenüber einem Spannungssignal eine höhere Sicherheit
gegen Störsignale und erlaubt den Anschluss mehrerer Messgeräte wie Anzeiger und
Schreiber, so lange der zulässige Schleifenwiderstand eingehalten wird.

Ein typischer Messkreis mit Stromschleife besteht aus einer Spannungsversorgung,
einem Transmitter und einem Schreiber, Anzeiger oder Regler als Empfänger. Der
Schleifenwiderstand ist die Summe der Widerstände von Messgerät und Zuleitungen.
Der maximal zulässige Schleifenwiderstand für den HX92A lässt sich aus der
folgenden Gleichung berechnen:

Rmax = (Versorgungsspannung – 7 V) / 0,02 A

Beispiel: (Am Beispiel einer Versorgung mit 24 V DC).

Rmax = (24 – 6) / 0,02 A = 900 Ohm maximaler Schleifenwiderstand

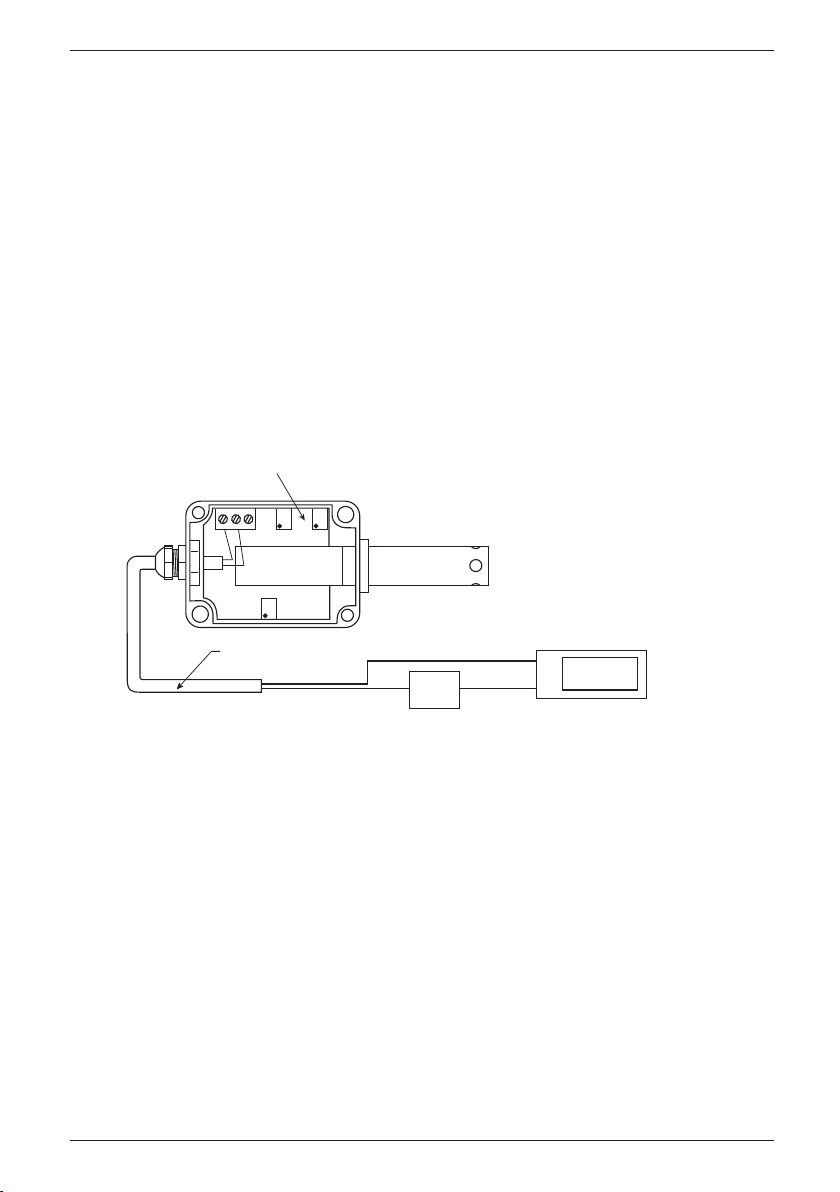

Abbildung 1: Verdrahtung eines Transmitters mit Stromausgang

Weitere Instrumente

Netzteil, OMEGA-Modellnr.: PSU-93
iSerie-Einbauinstrumente und Regler, z. B. i32

Empfohlenes Zubehör

Abgeschirmtes Transmitterkabel, OMEGA-Modellnr.: TX4-100 (30 m)
Kalibrierungs-Kit für relative Feuchte, OMEGA-Modellnr.: HX92-CAL
Flanschmontage-Kit, OMEGA-Modellnr.: HX90DM-KIT

HX92AC TRANSMITTER

TX4-100 CABLE

%RH

DC POWER SUPPLY

CSi32 PANEL METER

45.5

12 3

24V

+

–

HX92AC-Transmitter

TX4-100-Kabel

%RH

DC-Spannungsversorgung

CSi32 Tafeleinbau-Anzeiger

45.5

12 3

24V

+

–

Bedienungsanleitung HX92A

5

4. Montage

OMEGAs HX92A-Transmitter ist je nach Modell für die Wand- oder Flanschmontage in
einem Lüftungskanal ausgelegt. Bei Modellen für die Wandmontage werden
Kunststoffdübel und Befestigungsschrauben mitgeliefert. Für Modelle zur
Flanschmontage ist ein separater Befestigungskit lieferbar. OMEGA-Modellnr.:
HX90DM-KIT.

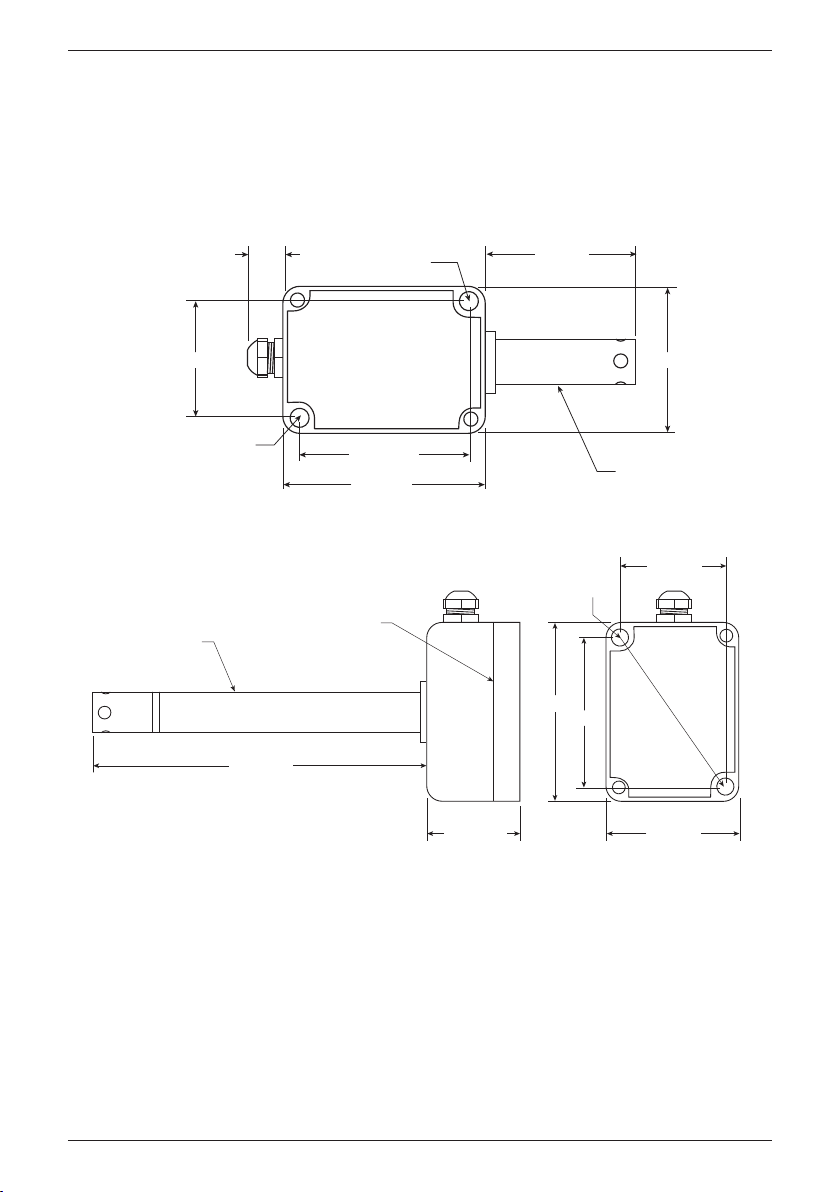

Abbildung 2: Abmessungen des Wandmontage-Modells

Abbildung 3: Abmessungen des Flanschmontage-Modells

MOUNTING HOLE

4.3 (0.17) DIA.

MOUNTING HOLE

4.3 (0.17) DIA.

12 (0.48)

56 (2.2)

38 (1.50)

(72.8 (2.87)

65 (2.87)

50 (1.97)

16 (0.62 DIA.

Montagebohrung

ø 4,3 mm

12 (0,48)

56 (2,2)

38 (1,50)

72,8 (2,87)

65 (2,87)

50 (1,97)

ø 16 (0,62)

Montagebohrung

ø 4,3 mm

mm (Zoll)

38 (1.50)

MOUNTING HOLES

4.3 (0.17) DIA.

65 (2.56)

53 (2.87)

50 (1.97)

35.5 (1.40)

127 (5.00)

16 (0.62) DIA.

SHOWN WITH LID

38 (1.50)

Montagebohrungen

ø 4,3 mm

65 (2,56)

53 (2,87)

50 (1,97)

35,5 (1,40)

127 (5,00)

ø 16 (0,62)

Mit Abdeckung gezeigt

mm (Zoll)

Bedienungsanleitung HX92A

6

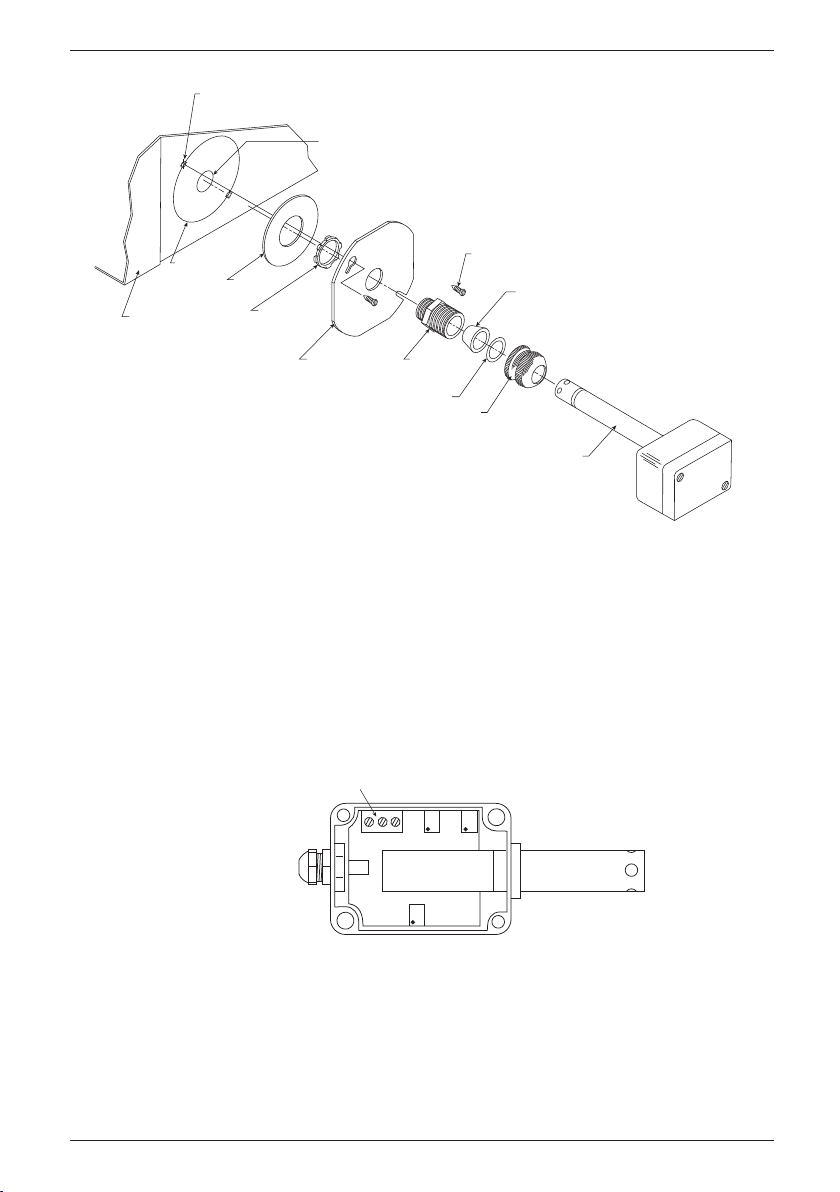

Abbildung 4: Installation mit Flanschmontage-Kit

5. Anschlussbelegung

Abbildung 5: Anschlussbelegung

1 2 3

TB1

Modelle: HX92AC, HX92AC-D
(Stromausgang)

1. + Versorgung

2. 4 bis 20 mA DC-Ausgang

3. Unbelegt

Modelle: HX92AV, HX92AV-D
(Spannungsausgang)

1. + Versorgung

2. – Versorgung

3. 0 bis 1 V DC-Ausgang

HOLE FOR

Bedienungsanleitung HX92A

7

2 Bohrungen

#10 SELF TAPING SCREW

für selbstschneidende Schrauben

(O.159) 2 PLACES

O1.187

2 7/8" HOLE CIRCLE

Lochkreis

Kanal

DUCT

73 mm

GASKET

Dichtung

Sicherungs­mutter

ø 30,15 mm

LOCKNUT

PLATE BODY

Platte

Unterlegscheibe
Ver schraubungsmutter

Gehäuse

WASHER

GLAND NUT

#10 X 1/2"

1/2" Blechschrauben

TAPPING SCREW

BUSHING

Einsatz

HX92A(*)-D

HX92A(*)-D

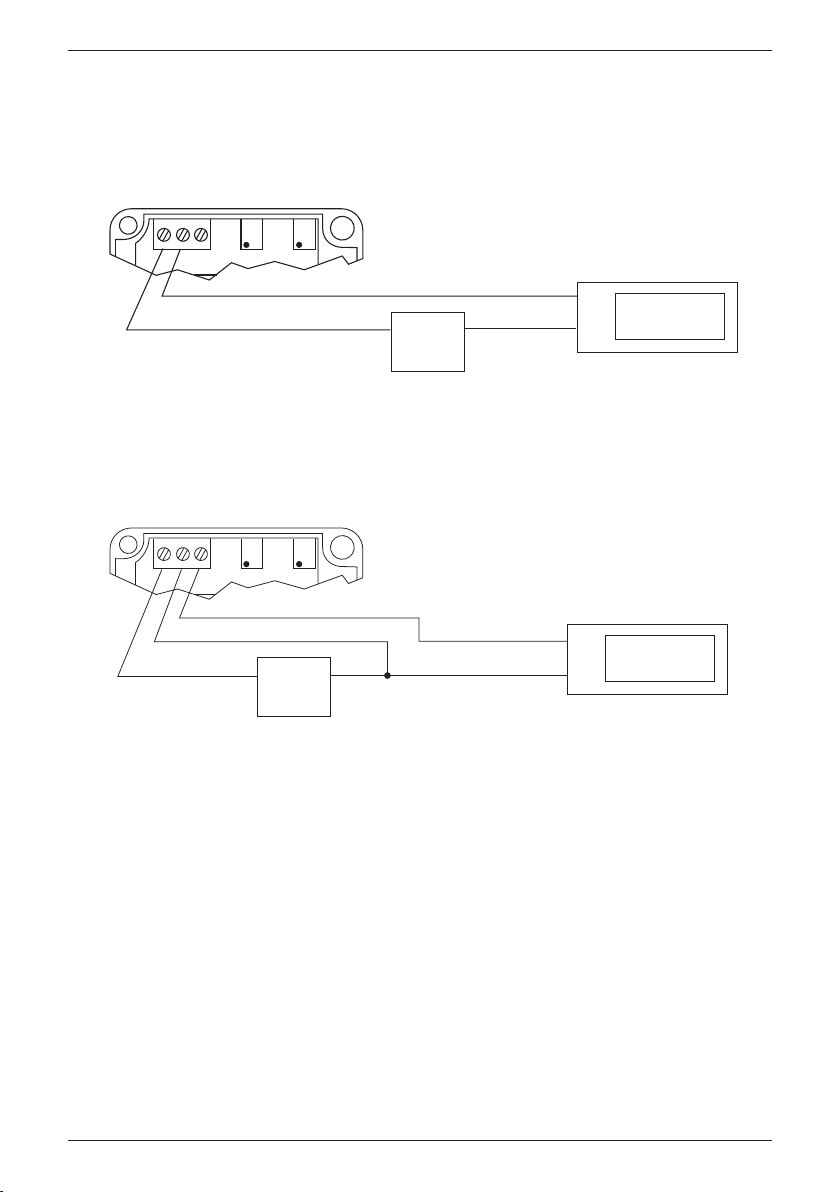

6. Verdrahtungsbeispiele

Modelle mit Stromausgang (4 – 20•mA)

Abbildung 6: Verdrahtungsbeispiele für Transmitter mit Stromausgang

Modelle mit Spannungsausgang (0 – 1 V DC)

Abbildung 7: Verdrahtungsbeispiele für Transmitter mit Spannungsausgang

Bedienungsanleitung HX92A

8

HX92AC (PARTIAL VIEW)

HX92AC (Teilansicht)

1 2 3

1 2 3

+

+

–

+ –

+ –

24V

24V

DC POWER SUPPLY

DC-Spannungsversorgung

HX92AV (PARTIAL VIEW)

HX92AV (Teilansicht)

1 2 3

1 2 3

–

(CURRE NT INPUT)

45.5

45.5

PANEL METER

Einbauanzeiger

(Stromeingang)

%RH

%RH

+

+

45.5

45.5

–

+

–

+

–

24V

24V

DC PO WER SUPPLY

DC-Spannungsversorgung

–

PANEL METER

Einbauanzeiger

(VOLTAGE INPUT)

(Spannungseingang)

%RH

%RH

7. Berechnung des Ausgangssignals für die relative Feuchte

Die relative Feuchte in % kann anhand der folgenden Gleichungen aus dem Strom­oder Spannungssignal berechnet werden.

Stromausgang: % r. F. = (gemessener Strom in mA – 4) / 0,16

Beispiel: (11,04 mA – 4) / 0,16 = 44% r. F.

Spannungsausgang: % r. F. = (gemessene Spannung in V x 100)

Beispiel: 0,44 x 100 = 44% r. F.

8. Gemessene relative Feuchte und Ausgangsspannung

% Relative Ausgang

Feuchte Strom (mA) Spannung (V DC)

5 4.8 .05
10 5.6 .10
15 6.4 .15
20 7.2 .20
25 8.0 .25
30 8.8 .30
35 9.6 .35
40 10.4 .40
45 11.2 .45
50 12.0 .50
55 12.8 .55
60 13.6 .60
65 14.4 .65
70 15.2 .70
75 16.0 .75
80 16.8 .80
85 17.6 .85
90 18.4 .90
95 19.2 .95

Bedienungsanleitung HX92A

9

9. Kalibrierung

Ihr Transmitter wurde im Werk kalibriert und erfüllt oder übertrifft die in dieser Anleitung
aufgeführten technischen Daten. Um sicherzustellen, dass Ihr Transmitter die
spezifizierten technischen Daten einhält, empfehlen wir, den Transmitter je nach
Betriebsbedingungen mindestens einmal jährlich zu kalibrieren.

9.1 Kalibrierungsablauf für HX92AC

Empfohlene Geräte:

• Feuchtekalibrierungs-Kit, OMEGA-Modellnr.: HX92-CAL

• Tragbares Digitalmultimeter, OMEGA-Modellnr.: HHM29

• DC-Netzteil, OMEGA-Modellnr.: PSU-93

1. Nehmen Sie die Gehäuseabdeckung ab.

2. Verdrahten Sie den Transmitter wie in Abbildung 8 gezeigt.

3. Schalten Sie die Spannungsversorgung ein und lassen Sie den Transmitter für
15 Minuten aufwärmen.

4. Halten Sie den Sensor in eine Umgebung mit niedriger Feuchte (z. B.
Lithiumchlorid-Lösung, 11,3%) und lassen Sie den Sensor ca. 10 Minuten
stabilisieren.

5. Stellen Sie das Potentiometer „P3“ auf den kleinsten Ausgangsstrom ein, bis sich
der Strom nicht mehr ändert, wenn Sie das Potentiometer weiter in die gleiche
Richtung drehen. Das Ausgangsignal sollte jetzt etwa 4,0 mA betragen. Wenn das
Ausgangssignal nicht 4,0 mA beträgt, verstellen Sie Potentiometer „P1“, bis das
Signal 4,0 mA beträgt.

6. Stellen Sie „P3“ so ein, dass der Ausgang gerade beginnnt, über 4 mA
anzusteigen, jedoch nicht weiter.

7. Entfernen Sie den Sensorkopf aus der Umgebung mit niedriger Feuchte.

8. Halten Sie den Sensor in eine Umgebung mit hoher Feuchte von (z. B.
Kochsalzlösung-Lösung, 75,3%) und lassen Sie den Sensor ca. 10 Minuten
stabilisieren.

9. Stellen Sie Potentiometer „P2“ auf ein Ausgangssignal von 14,24 mA ein. Dies
entspricht der Differenz zwischen den Umgebungen mit hoher und niedriger
Feuchte (64% r. F.).

10. Stellen Sie Potentiometer „P3“ auf ein Ausgangssignal von 16,05 mA ein. Dies ist
der korrekte Ausgangswert für die Umgebung mit hoher Feuchte.

11. Entfernen den Sensorkopf aus der Umgebung mit hoher Feuchte.

12. Die Kalibrierung ist abgeschlossen.

Bedienungsanleitung HX92A

10

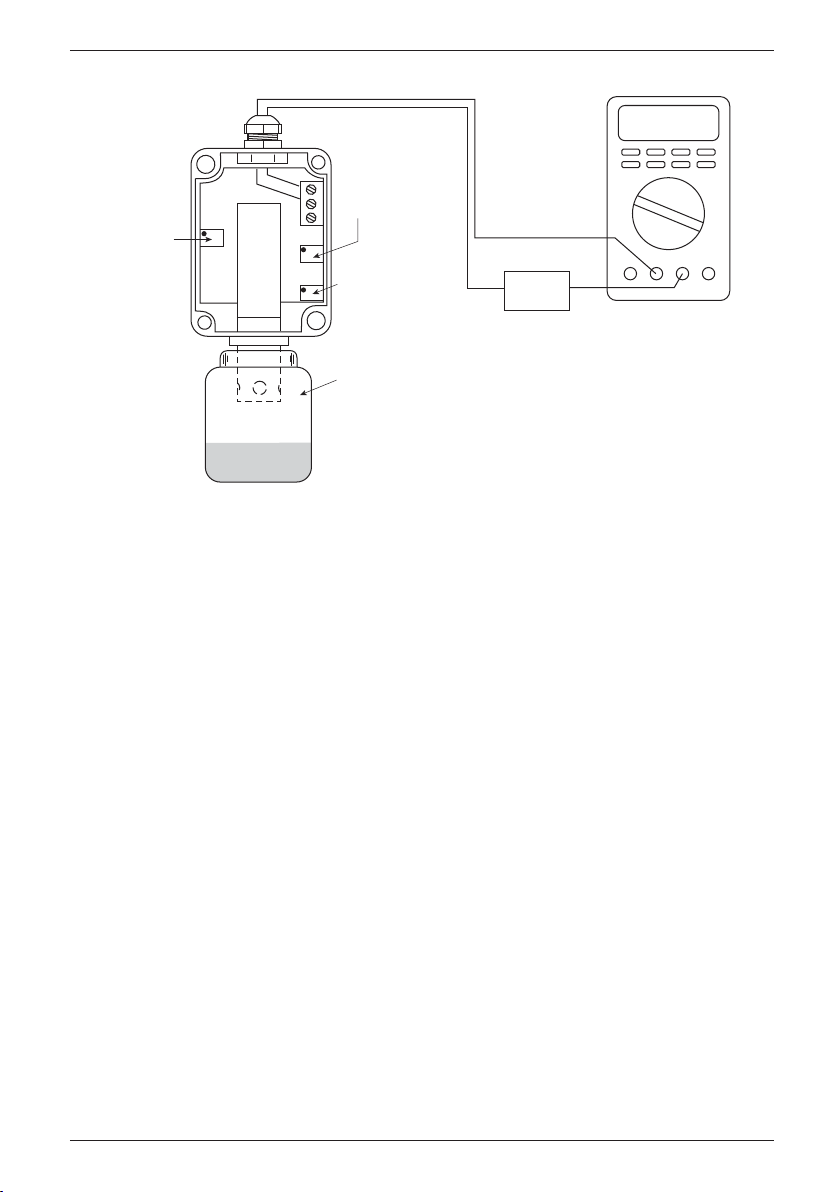

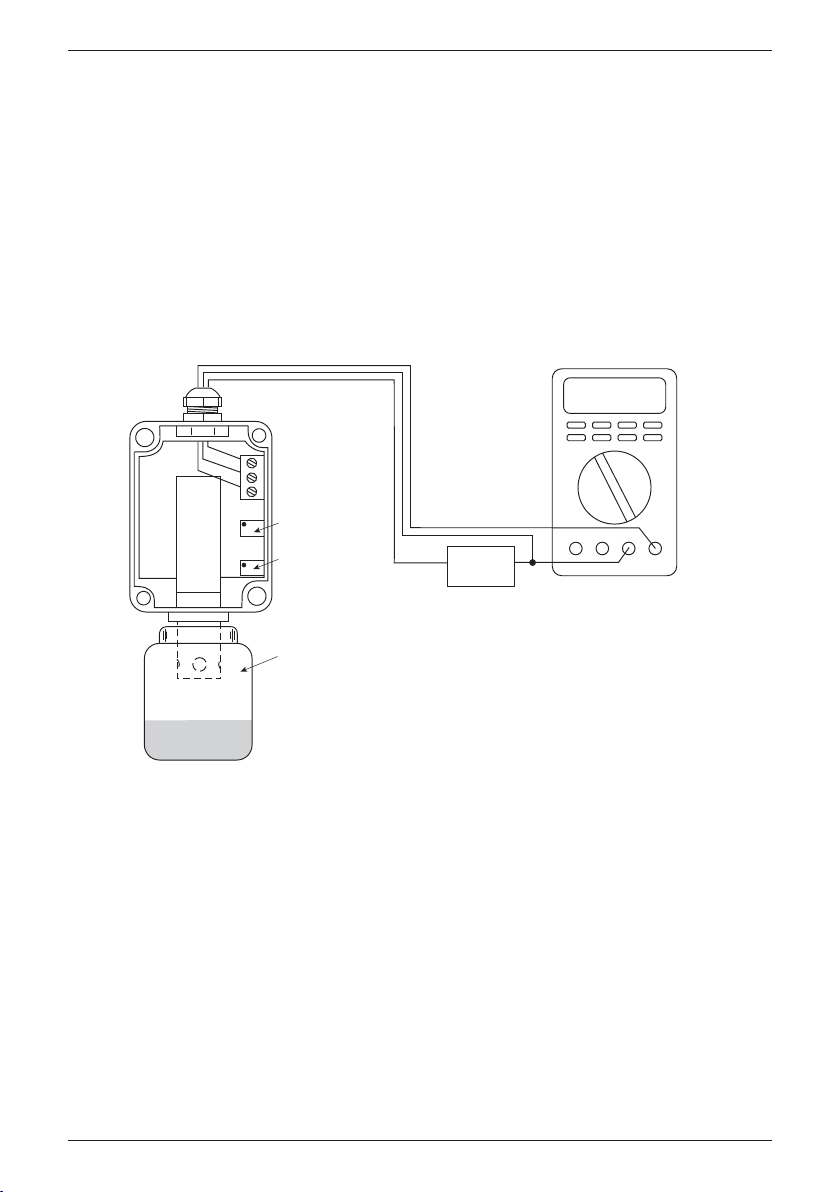

Abbildung 8: Typische Kalibrierungsanordnung für den HX92AC

9.2 Kalibrierungsablauf für HX92AV

Empfohlene Geräte:

• Feuchtekalibrierungs-Kit, OMEGA-Modellnr.: HX92-CAL

• Tragbares Digitalmultimeter, OMEGA-Modellnr.: HHM29

• DC-Netzteil, OMEGA-Modellnr.: PSU-93

1. Nehmen Sie die Gehäuseabdeckung ab.

2. Verdrahten Sie den Transmitter wie in Abbildung 9 gezeigt.

3. Schalten Sie die Spannungsversorgung ein und lassen Sie den Transmitter für
15 Minuten aufwärmen.

4. Halten Sie den Sensor in eine Umgebung mit niedriger Feuchte (z. B.
Lithiumchlorid-Lösung, 11,3%) und lassen Sie den Sensor ca. 10 Minuten
stabilisieren.

5. Stellen Sie das Potentiometer „P3“ auf den kleinsten Ausgangsstrom ein, bis sich
der Strom nicht mehr ändert, wenn Sie das Potentiometer weiter in die gleiche
Richtung drehen. Das Ausgangsignal sollte jetzt etwa 0,000 V betragen.

6. Stellen Sie „P3“ so ein, dass der Ausgang gerade beginnnt, über 0 V anzusteigen,
jedoch nicht weiter.

7. Entfernen den Sensorkopf aus der Umgebung mit niedriger Feuchte.

1 2 3

Bedienungsanleitung HX92A

11

1 2 3

P3

P3
Offset

OFFSET

P1

P1

11%-Abgleich

11% ADJUST

P2

P2
75%-Abgleich

75% ADJUST

HX92–CAL

HX92–CAL
Kalibrierungsflasche

CALIBRATION BOTTLE

+–

+–

24V

24V

PSU-93

PSU-93

DC-Spannungsversorgung

DC PO

W

ER SUPPLY

mA

mA

16.00

16.00

10A COM V

uAmA

10A COM V

uAmA

HHM29 MULTIMETER

HHM29

Multimeter

8. Halten Sie den Sensor in eine Umgebung mit hoher Feuchte von (z. B.
Kochsalzlösung-Lösung, 75,3%) und lassen Sie den Sensor ca. 10 Minuten
stabilisieren.

9. Stellen Sie Potentiometer „P2“ auf ein Ausgangssignal von 0,640 V ein. Dies
entspricht der Differenz zwischen den Umgebungen mit hoher und niedriger
Feuchte (64% r. F.).

10. Stellen Sie Potentiometer „P3“ auf ein Ausgangssignal von 0,753 V ein. Dies ist
der korrekte Ausgangswert für die Umgebung mit hoher Feuchte.

11. Entfernen Sie den Sensorkopf aus der Umgebung mit hoher Feuchte.

12. Die Kalibrierung ist abgeschlossen.

Abbildung 9: Typische Kalibrierungsanordnung für den HX92AV

Bedienungsanleitung HX92A

12

V

V

0.750

0.750

1 2 3

1 2 3

P1

P1
11%-Abgleich

11% ADJUST

P2

P2
75%-Abgleich

75% ADJUST

+–

+–

24V

24V

PSU-93

PSU-93

DC-Spannungsversorgung

DC POWER SUPPLY

10A COM VuAmA

10A COM VuAmA

HHM29 MULTIMETER

HHM29

Multimeter

HX92–CAL

HX92–CAL
Kalibrierungsflasche

CALIBRATIO N BOTTLE

10. Wartung

Wenn der Feuchtetransmitter in einer staubigen Umgebung eingesetzt wird, muss der
Filter zur Reinigung abgenommen werden, wenn er sich zugesetzt hat. Schrauben Sie
die Klemmenabdeckung ab und blasen Sie den Luftfilter sanft mit Druckluft aus.
Schmutz kann auch mit einer weichen Bürste oder einem Pinsel vom Filtersieb entfernt
werden.

Falls der Fühler 100%iger Kondensation ausgesetzt ist, muss er getrocknet werden,
um korrekte Messwerte zu erhalten. Die Kondensation hat keine Schäden oder
Verschiebung der Kalibrierung zur Folge.

Das Instrument sollte keinen Ammoniak- oder Alkoholdämpfen in höheren
Konzentrationen ausgesetzt werden.

11. Technische Daten

Messbereich: 3 bis 95% (nicht kondensierend)
Genauigkeit: ±2,5% bei 22°C

plus ein Temperaturkoeffizient von ±0,06% r. F./°C

(in beiden Richtungen zur Umgebungstemperatur)
Wiederholbarkeit: ±1% r. F.
Betriebstemperaturbereich: -20 bis 75°C
Ausgang: Modell: HX92AC 4 bis 20 mA (für 0 bis 100% r. F.)

Modell : HX92AV 0 bis 1 V DC (für 0 bis 100% r. F.)
Spannungsversorgung: 6 bis 30 V DC bei 20 mA
Max. Bürdewiderstand: Ohm = (Ub – 6 V) / 0,02 A
Ansprechzeit für relative Feuchte

(90% des endgültigen Werts bei 25°C, in Luft mit 1m/s):

>10 Sekunden, 10 bis 90% r. F.

>15 Sekunden, 90 bis 10% r. F.
Sensortyp: Dünnfilm-Polymerkondensator
Gehäuse: Graues Polykarbonat, IP65,

DIN 40050 (NEMA 13), UL-gelistet

Anschlüsse

Zugentlastung: Nylon, flüssigkeitsdicht mit Neoprendurchführung

für Kabel mit 2,5 bis 6,5 mm Außendurchmesser
Anschlüsse: 3-polige Klemmenleiste für Leitungen

von 0,8 bis 2 mm
Abmessungen: S. Abschnitt „Montage“.
Gewicht: Wandmontagemodell: 82 g

Flanschmontagemodell: 100 g

Bedienungsanleitung HX92A

13

Bedienungsanleitung HX92A

14

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate,
gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um
Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders
gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt
werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR)
zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder
instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte,
Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie
ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden
Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche
Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen.
Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten.
OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen.
OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob
ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen
bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert
des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob
diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in
medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA
verkauften Produkte resultieren.

GARANTIEBEDINGUNGEN

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem
Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die
Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um
Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte
die folgenden Informationen bereit, bevor Sie sich an
OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Wenn es sich nicht um einen Garantiefall handelt, teilt
Ihnen OMEGA gerne die aktuellen Preise für Reparaturen
mit. Bitte halten Sie die folgenden Informationen bereit,
bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung
bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen
zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

OMEGA ist eine eingetragene Marke der OMEGA ENGINEERING, INC.
© Copyright OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

TEMPERATUR

VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
VU Leitungen: für Thermoelemente, Pt100 und Thermistoren
VU Kalibriergeräte und Eispunkt-Referenz
VU Schreiber, Regler und Anzeiger
VU Infrarot-Pyrometer

DRUCK UND KRAFT

VU Dehnungsmessstreifen, DMS-Brücken
VU Wägezellen und Druckaufnehmer
VU Positions- und Wegaufnehmer
VU Instrumente und Zubehör

DURCHFLUSS UND FÜLLSTAND

VU Massedurchflussmesser und Durchflussrechner
VU Strömungsgeschwindigkeit
VU Turbinendurchflussmesser
VU Summierer und Instrumente für Chargenprozesse

pH/LEITFÄHIGKEIT

VU pH-Elektroden, pH-Messgeräte und Zubehör
VU Tisch- und Laborgeräte
VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte
VU Industrielle pH- und Leitfähigkeitsmessung

DATENERFASSUNG

VU Kommunikations-gestützte Erfassungssysteme
VU PC-Einsteckkarten
VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen
VU Datenlogger, Schreiber, Drucker und Plotter
VU Software zur Datenerfassung und -analyse

HEIZELEMENTE

VU Heizkabel
VU Heizpatronen und -streifen
VU Eintauchelemente und Heizbänder
VU Flexible Heizelemente
VU Laborheizungen

UMWELTMESSTECHNIK

VU Mess- und Regelinstrumentierung
VU Refraktometer
VU Pumpen und Schläuche
VU Testkits für Luft, Boden und Wasser
VU Industrielle Brauchwasser- und Abwasserbehandlung
VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff

Für Ihren gesamten Bedarf
der Mess- und Regeltechnik

OMEGA … Ihr Partner

Online-Webshop www.omega.de

M1019Aa / 11.2006
