Page 1
1 ANO
DE GARANTIA
Manual do
Usuário
br.omega.com
E-mail: [email protected]
solicite o último manual de
produtos
br.omega.com/manuals

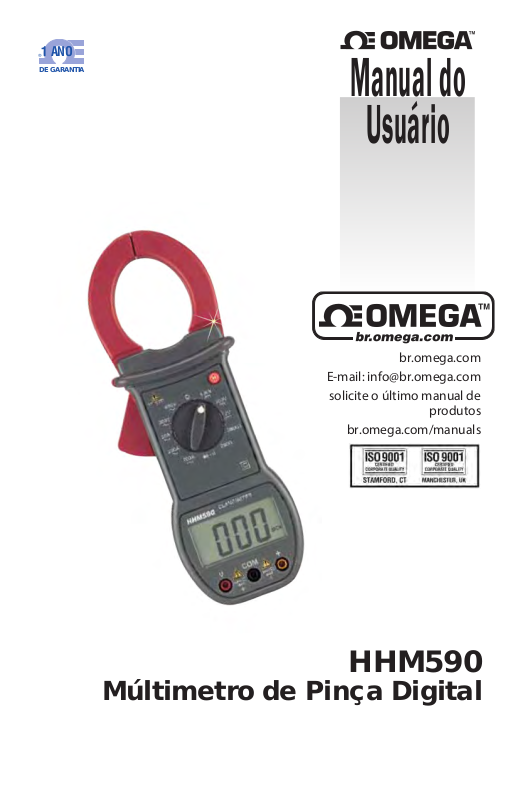

HHM590
Múltimetro de Pinça Digital
Page 2
Serviços online da OMEGA
br.omega.com
TM
E-mail
Para receber suporte imediato técnico ou sobre aplicação
Brasil:
Chile:
001-203-978-7240 (Internacional)
EUA e
Serviço de vendas: 1-800-826-6342 / 1-800-TC-OMEGA®
Canadá: Serviço de atendimento ao cliente: 1-800-622-2378 / 1-800-622-BEST®
Serviço de engenharia: 1-800-872-9436 / 1-800-USA-WHEN®
Assistência técnica:
EUA: One Omega Drive, Caixa Postal 4047
Certicado ISO 9001 Stamford, CT 06907-0047
TEL: (203) 359-1660 FAX: (203) 359-7700
e-mail: [email protected]
Canadá: 976 Bergar
Laval (Quebec) H7L 5A1, Canadá
TEL: (514) 856-6928 FAX: (514) 856-6886
e-mail: [email protected]
Benelux: Postbus 8034, 1180 LA Amstelveen, Holanda
TEL: +31 (0)20 3472121 FAX: +31 (0)20 6434643
Discagem gratuita em Benelux: 0800 0993344
e-mail: [email protected]
França: 11, rue Jacques Cartier, 78280 Guyancourt, França
TEL: +33 (0)1 61 37 2900 FAX: +33 (0)1 30 57 5427
Discagem gratuita na França: 0800 466 342
e-mail: [email protected]
Alemanha/Áustria: Daimlerstrasse 26, D-75392 Deckenpfronn, Alemanha
TEL: +49 (0)7056 9398-0 FAX: +49 (0)7056 9398-29
Discagem gratuita na Alemanha: 0800 639 7678
e-mail: [email protected]
One Omega Drive, River Bend Technology Centre
Reino
Unido: Northbank, Irlam, Manchester
Certicado ISO 9002 M44 5BD Reino Unido
TEL: +44 (0)161 777 6611 FAX: +44 (0)161 777 6622
Discagem gratuita no Reino Unido: 0800-488-488
e-mail: [email protected]
A OMEGA Engineering, Inc. tem como política cumprir todas as regulamentações para Compatibilidade Eletromagnética e Interferência
Eletromagnética aplicáveis e, além disso, sempre busca obter certicação de seus produtos em conformidade com as Diretivas Europeias
da Nova Abordagem. A OMEGA inclui a marca CE (Conformidade com a Comunidade Europeia) em todos os produtos certicados.
As informações contidas neste documento são tidas como corretas, porém, a OMEGA não aceita qualquer responsabilização por quaisquer
erros que possa conter e reserva o direito de alterar as especicações sem aviso prévio.
ADVERTÊNCIA: Esses produtos não foram projetados para ser utilizados em seres humanos e, portanto, não devem ser usados com essa
nalidade.
Page 3
INFORMAÇÃO DE SEGURANÇA
As informações de segurança a seguir devem ser observadas para garantir
segurança pessoal máxima durante a operação deste medidor:
1. Não use o medidor se ele ou os cabos de teste parecerem
danificados, ou se você suspeita que o medidor não está funcionando
adequadamente.
2. Tome cuidado quando estiver trabalhando acima de 60V dc ou 30V
ac rms. Esse nível de voltagem apresenta risco de choque.
3. Quando estiver usando as sondas, mantenha seus dedos atrás da
proteção para dedos das sondas.
4. A medição de voltagem que exceder os limites do medidor de
pinça pode danificar o medidor e expor o operador a risco de choque. Esteja
sempre atento aos limites de voltagem do medidor mostrados na parte da
frente do medidor.
5. Se o equipamento for usado de uma forma não especificada pelo
fabricante, a proteção do equipamento pode ficar comprometida.
ESPECIFICAÇÕES
Display: Display de cristal líquido (LCD) de 3½ dígitos com uma leitura
máxima de 1999.
Polaridade: Automática com polaridade positiva implícita e polaridade
negativa indicada.
Acima do intervalo de medição: (OL) ou (-OL) é exibido.
Zeragem: Automática.
Indicação de bateria fraca: o símbolo “ “ é exibido quando a voltagem da
bateria cair abaixo do nível de operação.
Taxa de medição: 2,5 vezes por segundo, nominal.
Ambiente de Operação: 0°C a 40°C em < 70% de umidade relativa.
Temperatura de Armazenamento: -20°C a 60°C, 0 a 80% de U.R. com a bateria
removida do medidor.
Exatidão: Exatidão apresentada a 23°C ± 5°C, <75% de umidade relativa.
Segurança: Em conformidade com EN61010-1, classe de proteção II, categoria
de sobretensão (CAT III 600 V), grau 2 de poluição.
Mandíbula da pinça: Em conformidade com EN61010-2-032 CAT IV 600V.
Alimentação elétrica: Uma única bateria de 9 V padrão.
Vida útil da bateria: Padrão de 200 horas.
Dimensões: 250mm (A) x 100mm (L) x 46mm (P).
Peso: Aprox. 380g incluindo a bateria.
Acessórios: Um par de cabos de teste, bateria de 9V.
Page 4
VOLTAGEM DC
Escalas: 2V,200V,600V
Exatidão: ±(0,5% da leitura + 1dgt)
Impedância de entrada: 10MW
Proteção de sobrecarga: 600VDC ou AC rms
VOLTAGEM AC (50Hz - 500Hz)
Escalas: 200V,600V
Exatidão: ±(1,2% da leitura + 4dgts) em 50-60Hz
±(2.0% da leitura + 4dgts) em 40-500Hz
Impedância de saída: 10MW
Proteção de sobrecarga: 600VDC ou AC rms
RESISTÊNCIA
Escalas: 200W ,200KW
Exatidão: ±(1,2% da leitura + 2dgts)
Voltagem de circuito aberto: 0,3Vdc (3,0Vdc na escala de 200W)
Proteção de sobrecarga: 600VDC ou AC rms
TESTE DE CONTINUIDADE E DIODO
Corrente de teste: 1,0mA±0,6mA Exatidão: ±(6,0%leitura + 3dgts)
Voltagem de circuito aberto: padrão de 3,0Vdc Indicação audível: <30mV
Proteção de sobrecarga: 600VDC ou AC rms
CORRENTE AC (Colocar o condutor no meio das mandíbulas)
Escalas: 20A,200A,700A
Exatidão: 50-60Hz ±(1,5% da leitura + 4dgts) 40-500Hz ±(3,5% da leitura +
5dgts)
*700A a 1000A(50Hz-60Hz): ±(2,0% da leitura + 4dgts)
Proteção de sobrecarga: 1000Aac no máximo por 1 minuto
Page 5
OPERAÇÃO
Antes de fazer qualquer medição, leia a Seção de Informação de Segurança.
Sempre examine o instrumento quanto a danos, contaminação (sujeira
excessiva, graxa, etc.) e defeitos. Examine os cabos de teste quanto a
isolamento quebrado ou desgastado. Se houver qualquer condição anormal,
não tente fazer nenhuma medição.
Botão H:
Aperte o botão H para alternar entre a entrada e a saída do modo de Fixação
de DADOS. No modo de Fixação de Dados, o aviso de “H” é exibido. (Pode-se
sair do modo de Fixação de DADOS quando se muda de função.)
Medição de Voltagem
1. Conecte o cabo de teste vermelho à entrada “V” e o cabo de teste
preto à entrada “COM”.
2. Ajuste o selecionador de Função/Escala para o tipo de Voltagem
desejada (AC ou DC) e a escala. Se a magnitude da voltagem for
desconhecida, ajuste o selecionador para a maior escala e reduza até que uma
leitura satisfatória seja obtida.
3. Conecte os cabos de teste ao equipamento ou circuito que estiver
sendo medido.
4. Para dc, um símbolo de (-) é exibido para polaridade negativa,
enquanto que a polaridade positiva é implícita.
Medições de Corrente
1. Ajuste o selecionador de Função/Escala para a maior escala de 700A
ac.
2. Aperte o gatilho para abrir as mandíbulas transformadoras e feche
em apenas um condutor. Leia a corrente diretamente no display. Recomendase que o condutor seja colocado no meio das mandíbulas fechadas para
máxima exatidão.
3. Quando a leitura tiver um valor menor que 200, ajuste o selecionador
de escala para a próxima posição mais baixa de escala. Para máxima exatidão,
selecione a escala mais baixa possível sem que o resultado exceda o limite
superior da escala.
Medições de Resistência
1. Ajuste o selecionador de Função/Escala para a escala de resistência
desejada.
2. Remova a alimentação de energia do equipamento sob medição.
3. Conecte o cabo de teste vermelho à entrada “+” e o cabo de teste
preto à entrada “COM”.
4. Encoste as sondas nos pontos de medição. Em ohms, o valor
indicado no display é o valor medido da resistência.
Page 6
ADVERTÊNCIA
A exatidão das funções pode ser levemente afetada se houver exposição a um
ambiente com campo eletromagnético irradiado, por exemplo, rádio, telefone
ou similar.
Testes de Continuidade e Diodo
1. Conecte o cabo de teste vermelho à entrada “+” e o cabo de teste
preto à entrada “COM”.
2. Ajuste o selecionador de Função/Escala para a posição “ “.
3. Desative a alimentação elétrica do circuito sob medição.
4. Encoste as sondas no diodo. Uma queda de tensão positiva é de
cerca de 0,6V (típica para um diodo de silício).
5. Inverta as sondas. Se o diodo estiver em bom estado, “OL” será
exibido. Se o diodo estiver em curto, “.000” ou outro número será exibido.
6. Se o diodo estiver aberto, “OL” é exibido em ambos os sentidos.
7. Se a junção for medida em um circuito e uma medição baixa
for obtida com ambas as conexões de cabo, a junção pode estar sendo
desviada por uma resistência de menos de 1kW. Nesse caso, o diodo deve ser
desconectado do circuito para uma medição exata.
8. Encoste as sondas nos pontos de medição. Vai ser produzido um
barulho contínuo se a resistência for menor que 100W.
MANUTENÇÃO
ADVERTÊNCIA
Remova os cabos de teste antes de trocar a bateria ou realizar qualquer
manutenção.
Substituição da Bateria
A alimentação elétrica é fornecida por uma bateria “de transistor” de 9 volts
(NEDA 1604, IEC 6F22). O símbolo “ “ aparece no display LCD quando é
necessária a substituição. Para substituir a bateria, remova os dois parafusos
da parte traseira do medidor e retire, levantando, a cobertura da bateria.
Remova a bateria dos contatos de bateria.
Limpeza
Periodicamente esfregue a cobertura com um pano úmido e detergente, não
use abrasivos ou solventes.
Page 7
Onde posso encontrar tudo de que preciso
para medição e controle de processos?
Na OMEGA... é claro!
Compre online na br.omega.com
TEMPERATURA
Termopar, detector de temperatura de resistência (RTD) e sondas de resistência
térmica, conectores, paineis e montagens
Fiação: Termopar, detector de temperatura de resistência (RTD) e resistência
térmica
Calibradores e referências para ponto de gelo
Registradores, controladores e monitores de processo
Pirômetros infravermelhos
PRESSÃO, DEFORMAÇÃO E FORÇA
Transdutores e extensômetros
Células de carga e manômetros
Transdutores de deslocamento
Instrumentação e acessórios
VAZÃO E NÍVEL
Rotâmetros, fluxômetros de massa gás e computadores de fluxo
Indicadores de velocidade do ar
Sistemas de turbina/roda de pá
Totalizadores e controladores de lotes
pH & CONDUTIVIDADE
Eletrodos de pH, testes e acessórios
Medidores de bancada/laboratório
Controles, calibradores, simuladores e bombas
pH industrial e equipamento de condutividade
AQUISIÇÃO DE DADOS
Aquisição de dados e software de engenharia
Sistemas de aquisição com base em comunicação
Cartões para Apple, IBM e compatíveis
Sistemas de registro de dados (datalogging)
Gravadores, impressoras e plotadoras
AQUECEDORES
Cabo de aquecimento
Aquecedores de cartucho e de tira
Aquecedores de imersão e de coleira
Aquecedores flexíveis
Aquecedores de laboratório
MONITORAMENTO E CONTROLE DO MEIO AMBIENTE
Medição e instrumentação de controle
Refratômetros
Bombas e tubulação
Monitores de ar, solo e água
Água industrial e tratamento de esgoto
pH, condutividade e instrumentos de medição de oxigênio dissolvido
M2884/0799
Page 8
GARANTIA/RESSALVA
A garantia dada pela OMEGA ENGINEERING, INC., referente a esta unidade, cobre defeitos relativos a
material e funcionalidade por um período de 13 meses, a contar da data da compra. A OMEGA adiciona
mais um (1) mês de carência à garantia normal de um (1) ano para o produto, a fim de cobrir o tempo de
manuseio e transporte. Isso significa que os clientes da OMEGA podem contar máxima cobertura para cada
produto.
Caso a unidade apresente qualquer defeito, deverá ser retornada à fábrica para avaliação. O Departamento
de Atendimento ao Cliente da OMEGA emitirá um número de Retorno Autorizado (AR), imediatamente
após receber comunicado via telefone ou por escrito. Assim que a unidade for avaliada pela OMEGA e, caso
o produto seja dado como defeituoso, será consertado ou substituído sem custo. A GARANTIA da OMEGA
não se aplica a defeitos decorrentes de qualquer ação do comprador, incluindo, dentre outros, manuseio
incorreto, uso de interface não recomendada, operação fora dos limites de projeto, reparo inadequado ou
alteração não autorizada. No entanto, a presente GARANTIA PERDERÁ SEU VALOR se ficar constatado que
unidade foi violada ou caso haja evidência de que o defeito foi causado por excesso de corrosão, corrente,
calor, umidade ou vibração, ou por especificação indevida, aplicação errônea, mal uso ou por qualquer outra
condição operacional fora do controle da OMEGA. Os componentes de desgaste não cobertos pela garantia,
incluem, dentre outros, pontos de contato, fusíveis e triacs.
A OMEGA tem prazer em oferecer sugestões sobre o uso de seus diversos produtos, porém, a empresa
não assume responsabilidade por qualquer omissão ou erro, e nem tampouco assume a obrigação por
quaisquer danos decorrentes do uso de seus produtos, de acordo com informações fornecidas pela
OMEGA, de forma oral ou escrita. A OMEGA garante apenas que as peças por ela fabricadas estarão de
acordo com as especificações e livres de defeitos. A OMEGA NÃO OFERECE QUALQUER OUTRA GARANTIA
E NEM FAZ QUALQUER REPRESENTAÇÃO DE QUALQUER ESPÉCIE QUE SEJA, EXPRESSA OU IMPLÍCITA,
A NÃO SER O DIREITO DE PROPRIEDADE, E TODAS AS GARANTIAS IMPLÍCITAS, INCLUINDO QUALQUER
GARANTIA DE COMERCIABILIDADE E ADEQUAÇÃO A DETERMINADO FIM FICAM AQUI RECUSADAS. LIMITE
DE RESPONSABILIDADE: A correções às quais o comprador tem direito, conforme estabelecido neste
documento, são exclusivas e a totalidade da responsabilidade da OMEGA, relativa a este pedido, quer
baseada em contrato, garantia, negligência, indenização, responsabilidade objetiva ou de outra forma, não
excederá o preço da compra do componente objeto da dita garantia. Em hipótese alguma, a OMEGA será
responsabilizada por danos consequências, incidentais ou especiais
CONDIÇÕES: Os equipamentos comercializados pela OMEGA não devem e não podem ser utilizados: (1)
como “Componente Básico”, de acordo com a Comissão de Regulamentação Nuclear (10; 21) do Código
de Regulamentação Federal (CFR, dos EUA) utilizado em conexão com qualquer instalação ou atividade
nuclear; ou (2) para fins médicos ou em seres humanos. Caso algum produto seja usado em conexão com
qualquer instalação ou atividade nuclear, para fins médicos ou venha a ser utilizado em seres humanos,
ou, de qualquer forma, usado indevidamente, a OMEGA não assume qualquer responsabilidade, conforme
descrito em nossa GARANTIA/RESSALVA e, além disso, o comprador terá de indenizar a OMEGA e isentá-la
de qualquer obrigação ou dano decorrentes do uso do produto nesse respeito.
SOLICITAÇÃO DE RETORNO E/OU DÚVIDAS
Todas as solicitações de reparo sob garantia e/ou dúvidas deverão ser dirigidas ao Departamento de
Atendimento do Cliente da OMEGA. ANTES DE RETORNAR QUAISQUER PRODUTOS PARA A OMEGA,
O COMPRADOR DEVERÁ OBTER DO DEPARTAMENTO DE ATENDIMENTO AO CLIENTE DA OMEGA UMA
AUTORIZAÇÃO DE RETORNO (AR), A FIM DE EVITAR ATRASO NO PROCESSAMENTO. O número do AR
concedido pela OMEGA deverá ser apontado no lado externo da embalagem de retorno ou em qualquer
correspondência pertinente
O comprador arcará com os custos de transporte, frete, seguro e embalagem apropriada, a fim de evitar
danos durante o percurso.
CASO VOCÊ PRECISE RETORNAR ALGUM PRODUTO
DENTRO DA GARANTIA, tenha disponível as
seguintes informações, antes de entrar em contato
com a OMEGA:
1. O número da ordem de compra mediante o qual
o produto foi COMPRADO.
2. Modelo e número de série do produto dentro da
garantia e
3. Instruções para reparo e/ou problemas específicos relacionados ao produto.
A política da OMEGA é de oferecer alterações funcionais, e não de modelos, toda vez que for disponibilizada uma melhoria,
dessa forma permitindo que os clientes estejam sempre utilizando a tecnologia e a engenharia mais recentes.
OMEGA é uma marca registrada da OMEGA ENGINEERING, INC.
© Direitos autorais 2015 OMEGA ENGINEERING, INC. Todos os direitos reservados. Esta documentação não poderá ser
copiada, fotocopiada, reproduzida, traduzida ou reduzida a qualquer meio eletrônico ou a formato de leitura por máquina,
no todo ou em parte, sem o prévio consentimento escrito da OMEGA ENGINEERING, INC.
CASO VOCÊ PRECISE CONSERTAR ALGUM PRODUTO
FORA DA GARANTIA, entre em contato com a OMEGA
para obter informações sobre o custo do reparo. ANTES
de consultar a OMEGA, tenha disponível as seguintes
informações:
1. Número da ordem de compra para cobrir o CUSTO do
reparo;
2. Modelo e número de série do produto e
3. Instruções para reparo e/ou problemas específicos
relacionados ao produto.
Loading...
