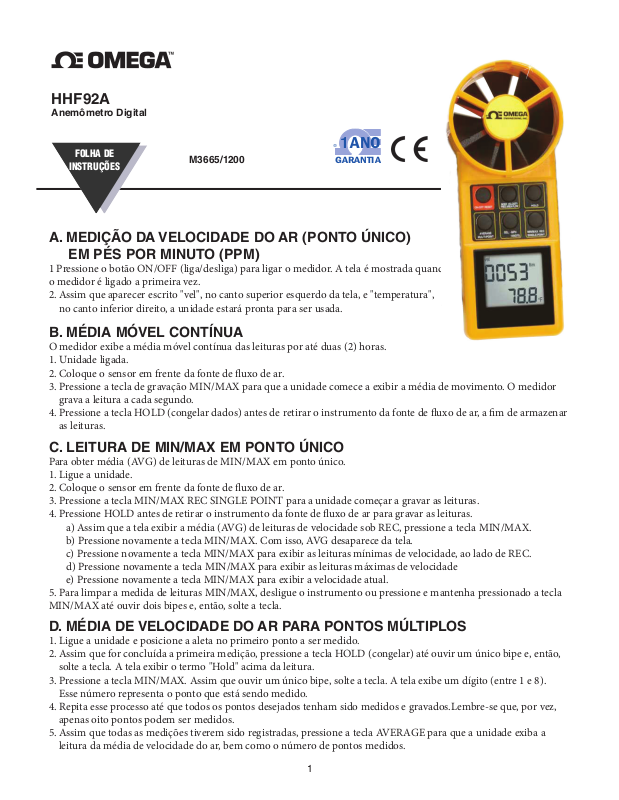

Omega HHF92A User guide

HHF92A

O

GARANTIA

Anemômetro Digital

AN

FOLHA DE

INSTRUÇÕES

M3665/1200

A. MEDIÇÃO DA VELOCIDADE DO AR (PONTO ÚNICO)
EM PÉS POR MINUTO (PPM)

1 Pressione o botão ON/OFF (liga/desliga) para ligar o medidor. A tela é mostrada quando
o medidor é ligado a primeira vez.

2. Assim que aparecer escrito "vel", no canto superior esquerdo da tela, e "temperatura",
no canto inferior direito, a unidade estará pronta para ser usada.

B. MÉDIA MÓVEL CONTÍNUA

O medidor exibe a média móvel contínua das leituras por até duas (2) horas.

1. Unidade ligada.

2. Coloque o sensor em frente da fonte de uxo de ar.

3. Pressione a tecla de gravação MIN/MAX para que a unidade comece a exibir a média de movimento. O medidor
grava a leitura a cada segundo.

4. Pressione a tecla HOLD (congelar dados) antes de retirar o instrumento da fonte de uxo de ar, a m de armazenar
as leituras.

1

C. LEITURA DE MIN/MAX EM PONTO ÚNICO

Para obter média (AVG) de leituras de MIN/MAX em ponto único.

1. Ligue a unidade.

2. Coloque o sensor em frente da fonte de uxo de ar.

3. Pressione a tecla MIN/MAX REC SINGLE POINT para a unidade começar a gravar as leituras.

4. Pressione HOLD antes de retirar o instrumento da fonte de uxo de ar para gravar as leituras.
a) Assim que a tela exibir a média (AVG) de leituras de velocidade sob REC, pressione a tecla MIN/MAX.
b) Pressione novamente a tecla MIN/MAX. Com isso, AVG desaparece da tela.
c) Pressione novamente a tecla MIN/MAX para exibir as leituras mínimas de velocidade, ao lado de REC.
d) Pressione novamente a tecla MIN/MAX para exibir as leituras máximas de velocidade
e) Pressione novamente a tecla MIN/MAX para exibir a velocidade atual.

5. Para limpar a medida de leituras MIN/MAX, desligue o instrumento ou pressione e mantenha pressionado a tecla

MIN/MAX até ouvir dois bipes e, então, solte a tecla.

D. MÉDIA DE VELOCIDADE DO AR PARA PONTOS MÚLTIPLOS

1. Ligue a unidade e posicione a aleta no primeiro ponto a ser medido.

2. Assim que for concluída a primeira medição, pressione a tecla HOLD (congelar) até ouvir um único bipe e, então,

solte a tecla. A tela exibir o termo "Hold" acima da leitura.

3. Pressione a tecla MIN/MAX. Assim que ouvir um único bipe, solte a tecla. A tela exibe um dígito (entre 1 e 8).

Esse número representa o ponto que está sendo medido.

4. Repita esse processo até que todos os pontos desejados tenham sido medidos e gravados.Lembre-se que, por vez,

apenas oito pontos podem ser medidos.

5. Assim que todas as medições tiverem sido registradas, pressione a tecla AVERAGE para que a unidade exiba a

leitura da média de velocidade do ar, bem como o número de pontos medidos.

1

E. MODO DE NÃO HIBERNAÇÃO (EVITAR O AUTODESLIGAMENTO).

1. Unidade desligada.

2. Pressione as teclas ON e HOLD ao mesmo tempo e, depois, solte apenas a tecla ON.

3. Assim que a tela de LCD exibir apenas a letra “n”, solte a tecla HOLD. O instrumento permanece ligado até que a
tecla OFF seja pressionada.

F. MUDANDO O AJUSTE PADRÃO DE IMPERIAL PARA MÉTRICO

O ajuste padrão para a unidade de medição da velocidade do ar é pés/minuto e a unidade de temperatura é °F. Você
pode trocar as unidades de medida para metro/segundo e °C. Siga os passos a seguir:

1. Solte as teclas ON e AVERAGE ao mesmo tempo.
Solte a tecla ON primeiro para, depois, soltar a tecla AVERAGE. Na sequência, a tela de LCD imprime "/m"
(padrão) no canto superior direito e "OF"
a) Pressione a tecla HOLD para trocar a unidade de medida para o sistema métrico. Pressione a tecla AVERAGE
para congurar as unidades de medida imperial.
b) Pressione a tecla MIN/MAX REC. Com isso, a letra "S" será exibida na tela de LCD. Pressione HOLD para
conrmar e gravar o valor alterado. Nesse momento, a taxa de transmissão-padrão de "2400" aparece na tela,
devendo-se, em seguida, seguir o Passo 1 para alterar a saída de RS232 (caso seja necessário).

G. DESLIGAMENTO AUTOMÁTICO

A unidade se desliga automaticamente depois de 20 minutos, a m de poupar a bateria. Antes, porém, serão emitidos
três bipes. Para religar a unidade, basta pressionar ON novamente.

H. MEDIÇÃO COM ft./m, MPH, KNOTS

No sistema imperial:

1. Pressione a tecla SEL:MIL/H-KNOT para a leitura mudar de pés/minuto para milhas/hora e, por sua vez, para nós.

No sistema métrico:

2. Pressione a tecla SEL:MIL/H.KNOT para a leitura mudar de m/s para km/h e, por sua vez, para nós.

I. MEDIÇÃO DIRETA DO FLUXO DE AR (PONTO ÚNICO) CFM (pés cúbicos por
minuto)

A medição da velocidade do ar é calculada, multiplicando-se as leituras da velocidade do ar pelas dimensões da área
livre. A área livre da grade é normalmente indicada pelo fabricante do equipamento. É preciso, primeiro, denir a área
livre da fonte de ar, antes de lançar os dados no medidor.

1. Unidade ligada.

2. Pressione MODE uma única vez (você vai ouvir um bipe) e o medidor exibe o termo "AREA" em letras maiúsculas

e, em seguida, o número "1.111", com o primeiro dígito piscando.

3. Pressione a tecla HOLD para aumentar o número.

4. Pressione a tecla AVERAGE para avançar para o próximo número. Siga o Passo 3 e repita o mesmo procedimento.

5. Assim que todos os dígitos forem inseridos, pressione a tecla MODE uma única vez. Com isso, aparece o termo

"ow".
Nesse momento, o medido está pronto para fazer a medição do uxo de ar (CFM). Para limpar a atual memória de
leituras médias de multipontos, pressione e mantenha pressionada a tecla AVERAGE, até que a unidade emita dois
bipes para, então, soltar a tecla. A unidade deverá estar no modo de velocidade, a m de limpar as atuais leituras de
médias.

2

J. OBTENDO A MÉDIA DE FLUXO DE AR (CFM) PARA MULTIPONTOS

Siga os passos de 1 a 4, na seção D.
Assim que todas as médias de multipontos tiverem sido denidas:

1. Pressione a tecla MODE uma única fez para conrmar que a conguração correta da área livre está bloqueada no
instrumento (se for necessário fazer qualquer ajuste na área livre, faça-o nesse momento).

2. Assim que for corretamente congurada a área livre, pressione a tecla MODE novamente para entrar no modo de
uxo de ar.

3. A unidade exibe a leitura média do uxo de ar e o número de pontos medidos.

A dimensão-padrão de área livre do medidor é de 1.111 pés quadrados, pois essa é a dimensão mais comumente
usada nos EUA. Se você deseja alterar o uxo de ar para ponto único, sem alterar a dimensão da área, proceda da
seguinte forma: 1. Ligue a unidade e posicione a ventoinha; 2. Pressione a tecla MODE duas vezes para passar para o
modo de uxo de ar (CFM). O uxo de ar que é exibido é igual à leitura atual da velocidade do ar (FPM x área livre =
CFM) vezes 1.111 pés quadrados.

Sugerimos congurar as dimensões da área livre antes de iniciar a medição da velocidade do ar para que, assim que
você concluir a medição, você possa passar diretamente para o modo de uxo de ar, sem ter de trocar, novamente, as
dimensões da área livre.

IDENTIFICAÇÃO E SOLUÇÃO DE PROBLEMAS

BATERIA DESCARREGADA: Indica que a bateria está fraca e deverá ser substituída por outra de 9 volts.

OBSERVAÇÃO:

Ao ser ligada, a unidade exibe: uxo, área, /mph, knots, mil/h, cfm, km/h e cms.

Especicações:

Intervalo do uxo de ar Resolução Exatidão

80-6900 pés/min 1 +3% do fundo de escala

0,4-35 m/seg 0,01 ±3% do fundo de escala

Temperatura:

+14°F a 122°F 0,1 ±2,0°F

-10°C a 50°C 0,1 +1,0°C

Vida Útil da Bateria: 100 Horas

Tipo de Tela: Tela LCD

Tamanho da Tela: 1¼ x 1⅝" (37 x 42mm)

Máximo de Leituras: 9999

Dimensões (C x L x P): 7¼" x 3 x 1¾" (183 x 76 x 45mm)

Diâmetro do Ventilador: 2⅞"(70mm)

Autodesligamento: 20 minutos

Congelamento da Leitura de Dados

3
