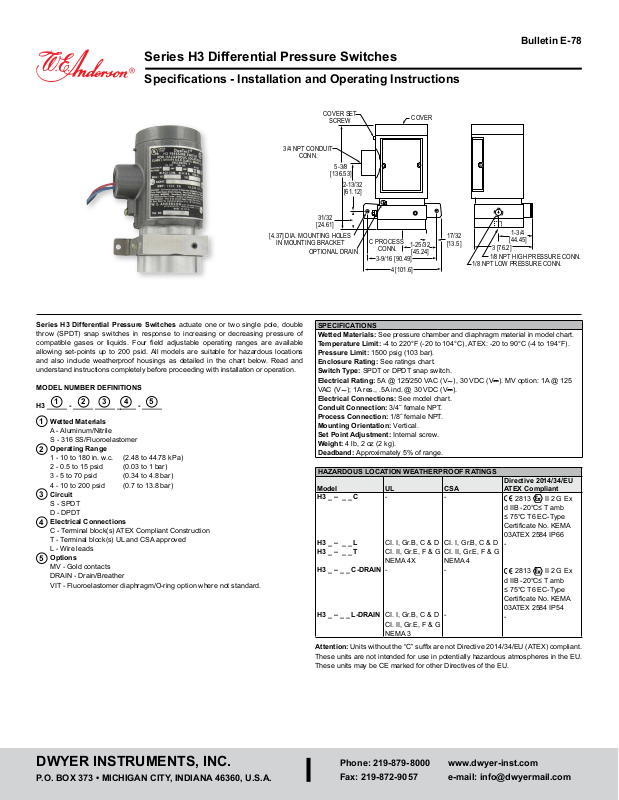

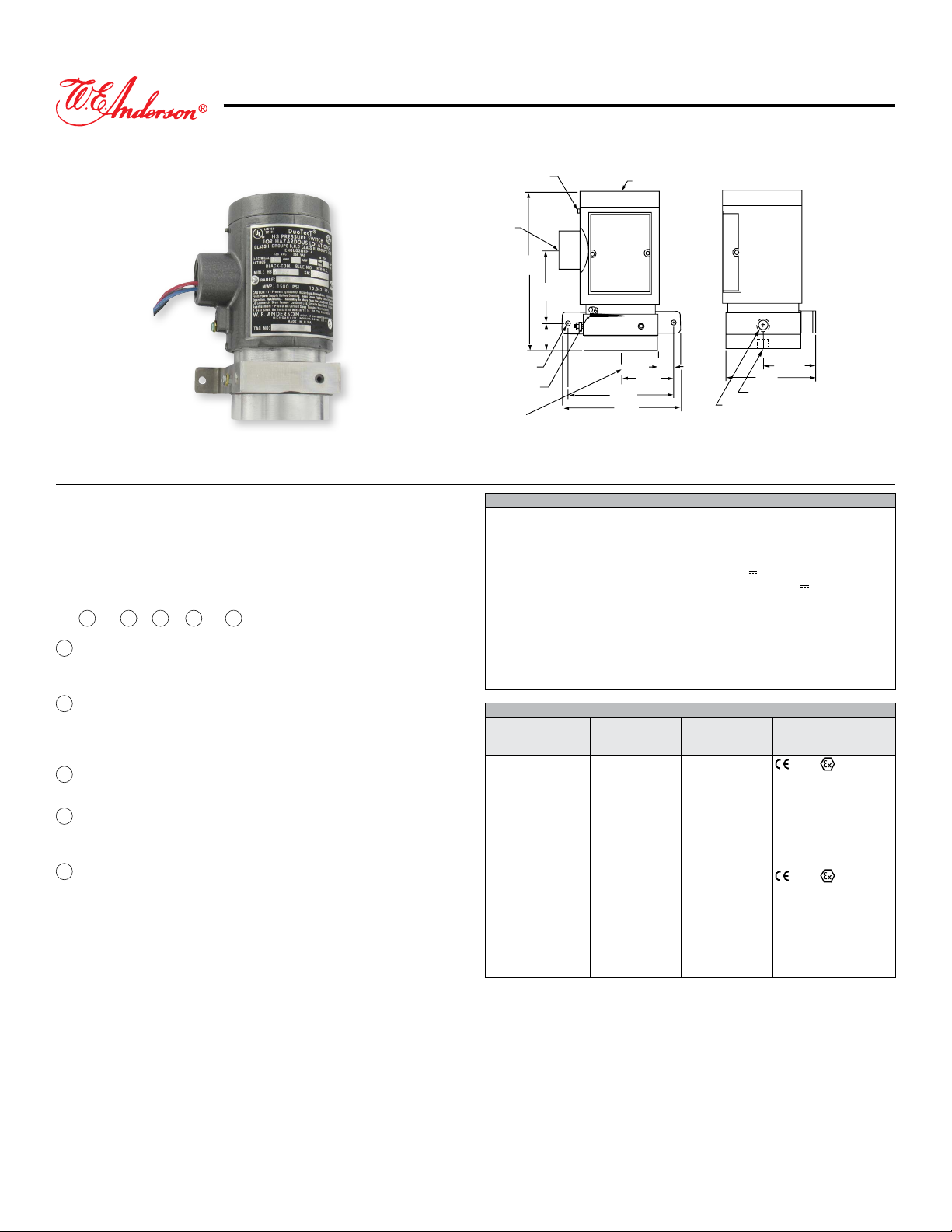

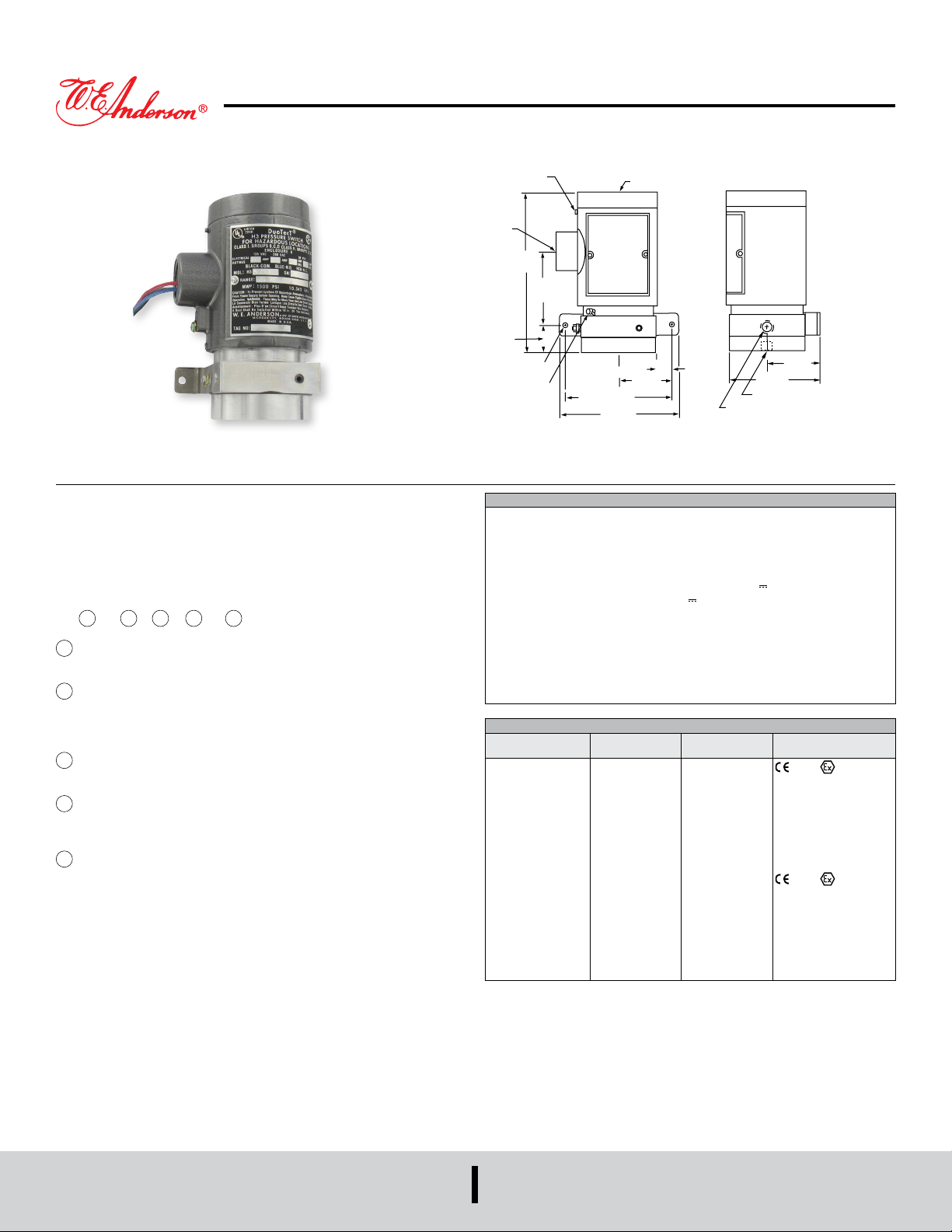

Omega H3 User guide

Series H3 Differential Pressure Switches

COVER SET

4 [101.6]

[4.37] DIA. MOUNTING HOLES

HIGH PRESSURE CONN.

Specications - Installation and Operating Instructions

Bulletin E-78

3/4 NPT CONDUIT

IN MOUNTING BRACKET

Series H3 Differential Pressure Switches actuate one or two single pole, double
throw (SPDT) snap switches in response to increasing or decreasing pressure of

compatible gases or liquids. Four eld adjustable operating ranges are available

allowing set-points up to 200 psid. All models are suitable for hazardous locations
and also include weatherproof housings as detailed in the chart below. Read and
understand instructions completely before proceeding with installation or operation.

MODEL NUMBER DEFINITIONS

1

H3 _____ - _____ _____ _____ - _____

1

Wetted Materials

A - Aluminum/Nitrile
S - 316 SS/Fluoroelastomer

Operating Range

2

1 - 10 to 180 in. w.c. (2.48 to 44.78 kPa)
2 - 0.5 to 15 psid (0.03 to 1 bar)
3 - 5 to 70 psid (0.34 to 4.8 bar)
4 - 10 to 200 psid (0.7 to 13.8 bar)

Circuit

S - SPDT
D - DPDT

Electrical Connections

C - Terminal block(s) ATEX Compliant Construction

T - Terminal block(s) UL and CSA approved

L - Wire leads

Options

5

MV - Gold contacts
DRAIN - Drain/Breather
VIT - Fluoroelastomer diaphragm/O-ring option where not standard.

23344

5

SCREW

CONN.

5-3/8

[136.53]

2-13/32

[61.12]

31/32

[24.61]

C PROCESS

OPTIONAL DRAIN

SPECIFICATIONS
Wetted Materials: See pressure chamber and diaphragm material in model chart.
Temperature Limit: -4 to 220°F (-20 to 104°C), ATEX: -20 to 90°C (-4 to 194°F).
Pressure Limit: 1500 psig (103 bar).
Enclosure Rating: See ratings chart.
Switch Type: SPDT or DPDT snap switch.
Electrical Rating: 5A @ 125/250 VAC (V~), 30 VDC (V ). MV option: 1A @ 125

VAC (V~); 1A res., .5A ind. @ 30 VDC (V ).

Electrical Connections: See model chart.
Conduit Connection: 3/4˝ female NPT.
Process Connection: 1/8˝ female NPT.
Mounting Orientation: Vertical.
Set Point Adjustment: Internal screw.
Weight: 4 lb, 2 oz (2 kg).
Deadband: Approximately 5% of range.

HAZARDOUS LOCATION WEATHERPROOF RATINGS

Model UL CSA

H3 _ – _ _ C

H3 _ – _ _ L
H3 _ – _ _ T

H3 _ – _ _ C-DRAIN

H3 _ – _ _ L-DRAIN

Attention: Units without the “C” sufx are not Directive 2014/34/EU (ATEX) compliant.

These units are not intended for use in potentially hazardous atmospheres in the EU.

These units may be CE marked for other Directives of the EU.

CONN.

3-9/16 [90.49]

COVER

1-25/32

[45.24]

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4X

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 3

17/32
[13.5]

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4

-

-

3 [76.2]

1/8 NPT

1/8 NPT LOW PRESSURE CONN.

1-3/4

[44.45]

Directive 2014/34/EU
ATEX Compliant

2813 II 2 G Ex
d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP66

-

2813 II 2 G Ex

d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP54

-

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Phone: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]

INSTALLATION

1. LOCATION: Select a location where the temperature limit of 220°F (104°C) will not

be exceeded. Locate the switch as close as possible to the pressure source for

best response. Longer lengths of tubing will not affect the accuracy of the actuation
point but can increase response time slightly.

2. MOUNTING: Avoid mounting surfaces with excess vibration which could cause
false actuation when pressure is near set-point. Attach switch with two 3/16˝

screws or bolts (not included) through mounting bracket. Normal position is with

housing vertical.

3. PRESSURE CONNECTION: Connect source(s) of pressure, vacuum or differential
pressure to the 1/8˝ NPT ports as follows:

A. Differential Pressures: Connect higher pressure to High Pressure port
(bottom) and lower pressure to Low Pressure port (side).
B. Pressure Only: Connect a single positive pressure to High Pressure port on

bottom and leave Low Pressure port on side vented to atmosphere.
C. Vacuum Only: Connect a single negative (vacuum) pressure to Low Pressure
port on side and leave High Pressure port on bottom vented to atmosphere.

4. ELECTRICAL CONNECTIONS: Either one or two SPDT snap switches are

provided with normally open contacts closing and normally closed contacts opening
when pressure or vacuum increases beyond the set-point.

A. Wire in accordance with local electrical codes.
B. Wire lead models: Thread wires through conduit and connect to leads from
snap switch(es).
Black=Common, Red=Normally Closed, Blue=Normally Open
C. Terminal block models: Loosen screws on terminal block(s), insert stripped
and tinned wires in side openings and tighten screws.
Black=Common, Red=Normally Closed, Blue=Normally Open

EC-Type Certicate Installation Instructions:
Cable connection

The cable entry device shall be certied in type of explosion protection ameproof
enclosure “d”, suitable for conditions of use and correctly installed. For ambient
temperatures over 70°C, cable and cable glands suitable for at least 95°C shall be
used.

Conduit connection

An Ex d certied sealing device such as a conduit seal with setting compound shall be
provided immediately to the entrance of the valve housing. For ambient temperatures
over 70°C, the wiring and setting compound in the conduit seal shall be suitable for

at least 95°C.

D. Ground Screws: Three grounding connections are furnished; one inside

housing with green headed machine screw, one on the exterior housing

directly below the conduit entry with green headed machine screw, and the

third is opposite the low pressure connection on the exterior with threaded

stud and nut. Use any one.
E. ATEX units only: The “T” class is dependent upon the media or ambient

temperature, whichever is higher. The approved ratings are -20°C ≤ T amb ≤

75°C T6.

Replace cover after wiring connections are complete.

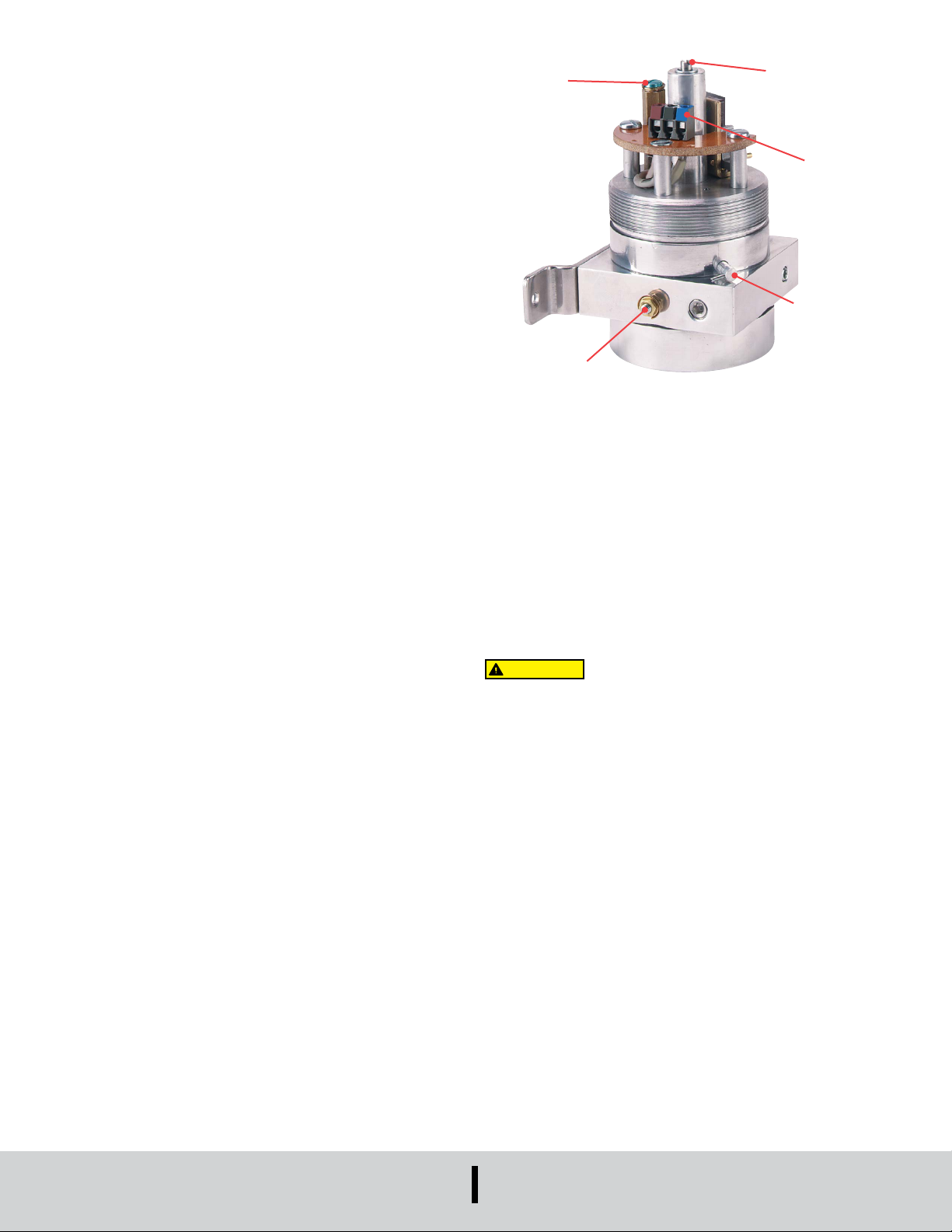

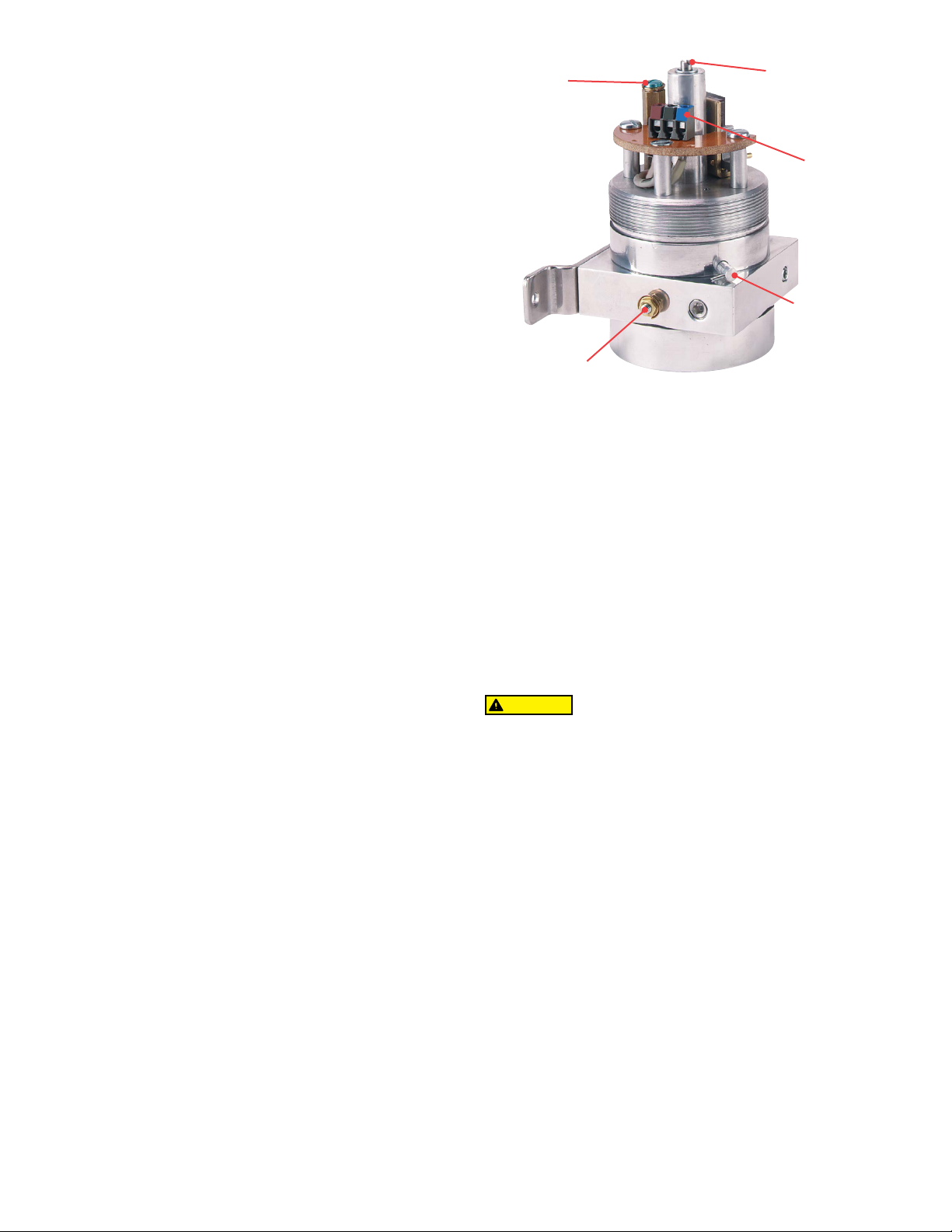

Internal

ground screw

Set-point

adjustment screw

Terminal

block

Drain/breather

External

ground screw

ADJUSTMENT

1. To change the set-point, connect tubing or piping from high pressure port on bottom
to one leg of a tee. Connect the second leg to a pressure gage of known accuracy
and in an appropriate range. The third leg should be connected to a controllable
pressure source.

2. Connect a V/Ω meter or other circuit tester to snap switch to indicate when

switching occurs.

3. Slowly apply pressure to the system and note the pressure at which switching

occurs, If adjustment is necessary, turn the adjustment screw (located internally
at center next to snap switch) clockwise to raise or counterclockwise to lower the
actuation point. When the required setting has been reached, exercise the switch
through two or three additional cycles to verify consistent operation.

MAINTENANCE

The moving parts of these switches need no maintenance or lubrication. The set-point
is the only user adjustment. On models with optional drain tting, periodically rotate
small captive screw from side to side several times to keep drain path clear. Repairs

to be conducted by Dwyer Instruments, Inc. Units in need of repair should be returned
to the factory prepaid.

CAUTION

Make sure conduit or cable are properly sealed. Electrical
components must be kept free of moisture, including condensation,

at all times. To prevent ignition of hazardous atmosphere, disconnect the device from
the supply circuit before opening. Keep assembly tightly closed when in operation.

Limited Warranty: The Seller warrants all Dwyer Instruments, Inc. and equipment to be free from defects in workmanship or material under normal use and service for a period of one year from date of
shipment. Liability under this warranty is limited to repair or replacement F.O.B. factory of any parts which prove to be defective within that time or repayment of the purchase price at the Seller’s option
provided the instruments have been returned, transportation prepaid, within one year from the date of purchase. All technical advice, recommendations and services are based on technical data and
information which the Seller believes to be reliable and are intended for use by persons having skill and knowledge of the business, at their own discretion. In no case is Seller liable beyond replacement
of equipment F.O.B. factory or the full purchase price. This warranty does not apply if the maximum ratings label is removed or if the instrument or equipment is abused, altered, used at ratings above the
maximum specied, or otherwise misused in any way.

THIS EXPRESS LIMITED WARRANTY IS IN LIEU OF AND EXCLUDES ALL OTHER REPRESENTATIONS MADE BY ADVERTISEMENTS OR BY AGENTS AND ALL OTHER WARRANTIES, BOTH
EXPRESS AND IMPLIED. THERE ARE NO IMPLIED WARRANTIES OF MERCHANTABILITY OR OF FITNESS FOR A PARTICULAR PURPOSE FOR GOODS COVERED HEREUNDER.

Buyers Remedies: THE BUYER’S EXCLUSIVE AND SOLE REMEDY ON ACCOUNT OF OR IN RESPECT TO THE FURNISHING OF NONCONFORMING OR DEFECTIVE MATERIAL SHALL BE TO

SECURE REPLACEMENT THEREOF AS AFORESAID, THE SELLER SHALL NOT IN ANY EVENT BE LIABLE FOR THE COST OF ANY LABOR EXPENDED ON ANY SUCH MATERIAL OR FOR ANY
SPECIAL, DIRECT, INDIRECT, OR CONSEQUENTIAL DAMAGES TO ANYONE BY REASON OF THE FACT THAT IT SHALL HAVE BEEN NON-CONFORMING OR DEFECTIVE.

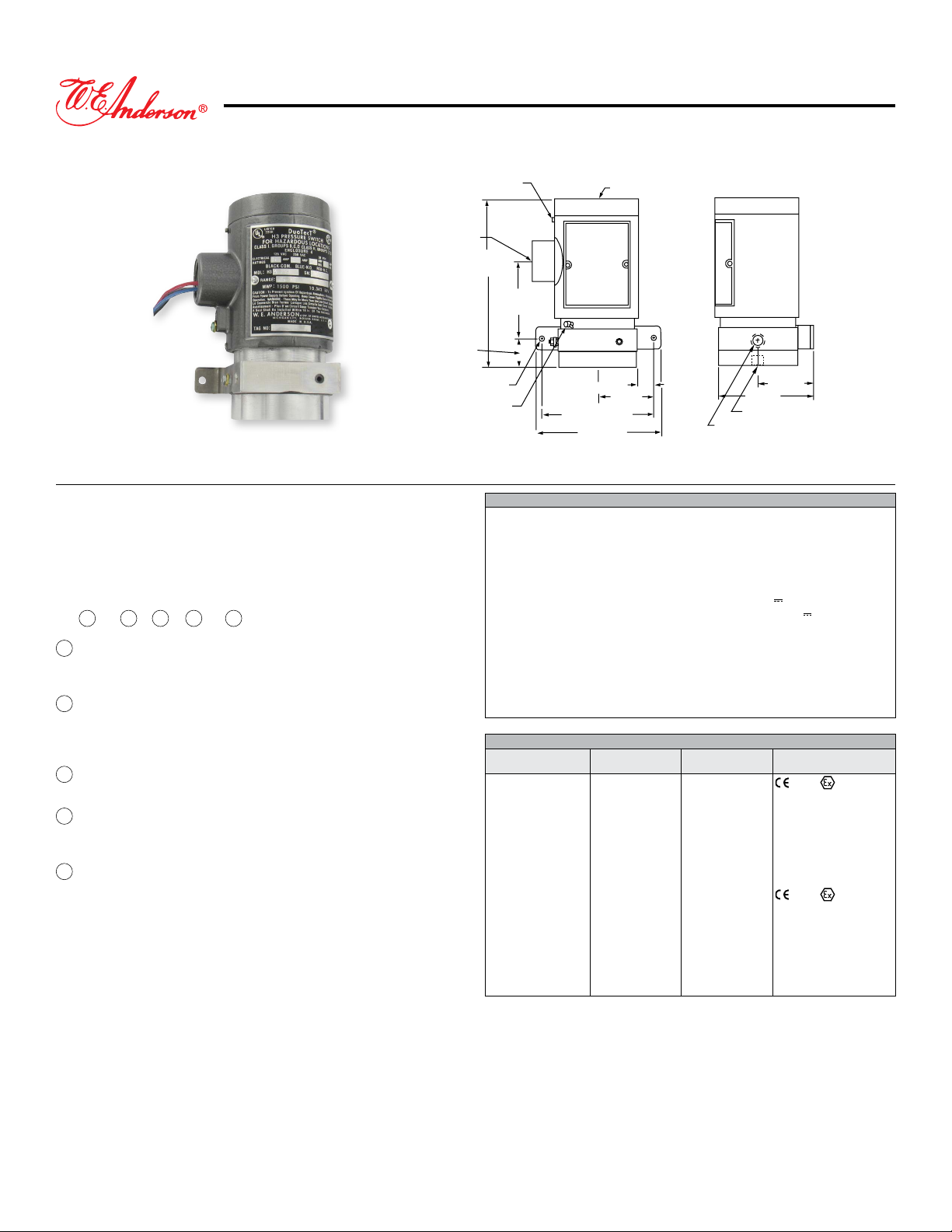

H3 Differenzdruckschalter der Reihe

GEHÄUSE-

OPTIONALE BELÜFTUNG

PROZESSANSCHLUSS

S

Betriebsanleitung

Bulletin E-78

KABELEINGANG

4MM BEFESTIGUNGS-

Die Differenzdruckschalter der Reihe H3 überwachen steigenden oder fallenden

Druck von Gasen oder Flüssigkeiten mittels einem oder zweier Mikroschalter
(SPDT). Vier einstellbare Druckbereiche bis max. 200 PSI (13,8 bar) sind ver-

fügbar. Alle Modelle können in rauher Umgebung eingesetzt werden und werden mit
wettergeschütztem Gehäuse gemäß detaillerter Tabelle ausgeliefert. Lesen Sie die

Betriebsanleitung vor Einsatz des Schalters genau und sorgfältig.

MODELL AUSWAHL

1

H3 _____ - _____ _____ _____ - _____

1

Mediumberührende Teile

A – Aluminium/Nitril
B – Messing/Nitril
S – 316 Edelstahl/Fluoroelastomer

2

Druckbereiche

1 – 10 bis 180“ WC (2,48 bis 44,78 kPa)
2 – 0,5 bis 15 PSI (0,03 bis 1 bar)
3 – 5 bis 70 PSI (0,34 bis 4,8 bar)
4 – 10 bis 200 PSI (0,7 bis 13,8 bar)

Mikroschalter

S – SPDT
D – DPDT

Elektrische Anschlüsse

C – Schraubklemme (ATEX konform)
T – Schraubklemme (UL konform)

L – Kabelenden

5

Optionen

MV – Goldkontakte
DRAIN – Entlüftung
VIT – Fluoroelastomermembrane/O-Ringe

23344

5

SCHRAUBE

3/4˝ NPT

136.53

61.12

24.61

BOHRUNGEN

TECHNISCHE DATEN
Mediumberührende Teile: siehe Tabelle zuvor.
Temperaturbereich: -20°C bis 104°C, ATEX: -20°C bis 90°C.
Überdrucksicherheit: max. 103 bar.
Gehäuseschutz: siehe Tabelle.
Schaltleistung: 5A bei 125/250 VAC (V~), 30 VDC (V )
MV-Optio: 1A bei 125 VAC (V~); 1A res.,0,5A ind. bei 30 VDC (V ).
Elektrischer Anschluß: siehe Tabelle zuvor.
Gehäuseanschluß: 3/4˝ NPTF.
Prozessanschluß: 1/8˝ NPTF.
Montage: vertikal.
Schaltpunkteinstellung: Interne Schraube.
Gewicht: ca. 2 kg.
Schalthysterese: ca. 5% des Bereiches.

GEFÄHRLICHE UMGEBUNG / SCHUTZARTEN

Modell UL CSA

H3 _ – _ _ C

H3 _ – _ _ L
H3 _ – _ _ T

H3 _ – _ _ C-DRAIN

H3 _ – _ _ L-DRAIN

Achtung: Geräte ohne den Sufx -C sind nicht gemäß der Direktive 2014/34/EU

zertiziert. Diese Schalter sind nicht für den Gebrauch in explosionsgefährdeten

Räumen geeignet. Sie sind nur nach CE getestet.

GEHÄUSEDECKEL

13.5

45.24

90.49

101.6

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4X

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 3

44.45

76.2

1/8 NPT ÜBERDRUCKANSCHLUS

1/8 NPT UNTERDRUCKANSCHLUSS

ATEX (Direktive
2014/34/EU zertiziert

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4

-

-

für)

d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP66

-

d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP54

-

2813 II 2 G Ex

2813 II 2 G Ex

INSTALLATION

1. MONTAGEORT: Wählen Sie einen Ort, an dem der maximale Temperaturbereich

von 104°C nicht überschritten wird. Um eine gute Ansprechzeit zu erhalten,

montieren Sie den Schalter möglichst nahe an der Mess stelle. Größere

Schlauchlängen beeinussen die Genauigkeit des Schalters nicht, aber es können

leicht längere Ansprechzeiten auftreten.

2. BEFESTIGUNG: Vermeiden Sie Orte, die einer ständigen und hohen Vibration
ausgesetzt sind. Dies kann zu falschen Schaltungen des Mikroschalters nahe des
Schaltpunktes führen. Befestigen Sie den Differenzdruckschalter mittels zweier

3/16˝ Schrauben in vertikaler Position.

3. DRUCKANSCHLÜSSE: Schliessen Sie die Druckquelle(n) an die 1/8“
Druckanschlüsse des Schalters wie folgt an:
A. Differenzdruck: Befestigen Sie die Überdruckseite unten am Schalter und
die Unterdruckseite an der Seite an.
B. Druck: Schliessen Sie die Überdruckseite unten am Schalter an und lassen
die Unterdruckseite zur Atmosphäre offen.
C. Unterdruck: Schliessen Sie die Unterdruckseite seitlich am Schalter an und
lassen die Überdruck seite zur Atmoshäre offen.

4. ELEKTRISCHE ANSCHLÜSSE: Die Differendruckschalter werden entweder
mit einem oder zwei SPDT Mikroschalter geliefert. Diese sind Wechsler und
können stromlos offen oder stromlos geschlossen geschaltet werden.
A. Verdrahten Sie den Schalter gemäß den elektrischen Codes.
B. Lose Kabelenden: Führen Sie die Kabelenden durch die Zuführung und

verbinden diese mit der Quelle (Schwarz= gemeinsamer Pol, Rot = Stromlos

geschlossen, Blau = stromlos offen)
C. Klemmleisten: Lösen Sie die Schrauben der Klemmleisten und führen die

abisolierten und verzinnten Kabelenden in die entsprechende Öffnung.

(Schwarz= gemeinsamer Pol, Rot = Stromlos geschlossen, Blau = stromlos
offen)

Kabelanschluss:

Das Gerät ist zugelassen in der Explosionsschutzklasse “d” und einsetzbar

in diesen Umgebungsbe-dingungen und muss korrekt installiert sein. Bei

Umgebungstemperaturen über 70°C sollten Kabel und Kabelverschraubungen

eingesetzt werden, die bis 95°C zugelassen sind.

Gehäuseverschraubung:

Bei einem Ex d zertiziertes Gerät muss unverzüglicher Zugang zu dem Inneren

des Gehäuses gewährleistet sein. Bei Umgebungstemperaturen über 70°C muss

das Kabelmaterial in der Durchgangsdichtung mindestens bis 95°C geeignet sein.

Interne erdungs

schraube

Externe

erdungs-

schraube

EINSTELLUNG

1. Um den Schaltpunkt zu ändern, schliessen Sie einen Schlauch von der

Überduckseite am Boden des Schalters mit einem Anschluss eines T-Stückes.

Den anderen Anschluss des T-Stückes verbinden Sie mit einem Manometer

bekannter Genauigkeit und eines entsprechenden Bereiches. Den dritten
Anschluss des T-Stückes schliessen Sie an eine Druckquelle an.

2. Schliessen Sie ein Multimetergerät and den Mikroschalter an, um festzustellen,
wann der Mikroschalter schaltet.

3. Geben Sie nun langsam Druck auf das Gerät und notieren bei welchem Druck
der Schalter umschaltet. Wenn eine Einstellung notwendig ist, drehen Sie die
Einstellschraube (siehe Abbildung) im Uhrzeigersinn, um den Schaltpunkt
zu erhöhen oder entgegengesetzt zum Uhrzeigersinn, um den Schaltpunkt zu
erniedrigen. Wenn der gewünschte Schaltpunkt erreicht ist, überprüfen Sie diesen

durch mehrmaliges Wiederholen von Druckaufschlag auf den

Differenzdruckschalter.

Schraube zur

schaltpunkt-einstellung

Schraub-

klemme

Ent-lüftung

D. Erdungsschrauben: Es sind drei Erdungsanschlüsse vorhanden, von denen
einer mit einer Maschinenschraube mit grünem Kopf im Gehäuse, einer mit
einer Maschinenschraube mit grünem Kopf an der Außenseite des
Gehäuses direkt unter der Kabeleinführung und einer mit einem Gewindestift

und Mutter gegenüber des Niederdruckanschlusses an der Außenseite
angebracht ist. Verwenden Sie einen der Anschlüsse.
E. ATEX Geräte: Die Klasse „T“ ist abhängig entweder von der

Mediumstemperatur oder von der Umgebungstemperatur, je nachdem
welche höher ist. Die zertizierten temperaturen sind

-20°C < TUmg < 75°C T6.

Schliessen Sie nach Anschluss der Kabel das Gehäuse wieder.

WARTUNG

Der Schalter benötigt keine Wartung oder Schmierung. Der Schaltpunkt ist die einzige
Einstellung durch den An-wender. Reparaturen sollten durch Dwyer Instruments, Inc.
ausgeführt werden. Modelle mit einer Entlüftung sollten die entsprechende Schraube
mehrfach drehen, und den Entlüftungsschlitz freizuhalten.

ACHTUNG

Kondensation sein. Um einer Zündung in gefährdeten Umgebungen zu verhindern,
lösen Sie alle Kabel von dem Gerät, bevor Sie es öffnen. Während des Betriebes

halten Sie dass Instrument geschlossen

Vergewissern Sie sich, dass die Kabel richtig abgedichtet sind.
Die elektrischen Komponenten müssen frei von Dreck und

Modèle H3 Pressostat différentiel antidéagrant

VIS DE

COUVERCLE DU

3/4 NPT

4 [101.6]

1/8 NPTF PRISE HAUTE PRESSION

Spécications – Instructions d’installation et de fonctionnement

Bulletin E-78

CONDUIT

CONN.

31/32

[24.61]

[4.37] DIA. TROUS

DE FIXATION

OPTION ORIFICE

DE PURGE

Le pressostat différentiel modèle H3 actionne un ou deux micro-contact unipolaire

SPDT ou bipolaire DPDT en réponse à la pression croissante et décroissante de gaz

ou liquides compatibles. Quatre gammes de pressions sont disponibles suivant les
seuils jusqu’à 13780 mbar. Tous les modèles sont appropriés pour les zones à risques
et comportent un boîtier étanche comme décrit dans le tableau ci-après. Bien lire
complètement les instructions avant installation et utilisation.

CODE DE DÉFINITION DES MODÈLES

1

H3 _____ - _____ _____ _____ - _____

1

Matériaux humidiés

A – Aluminium / Nitrile
B – Laiton / Nitrile

S – Inox 316 / Fluoroelastomer

2

Gammes de pressions

1 – 2,48 à 44,78 kPa
2 – 0,03 à 1 bar
3 – 0,34 à 4,8 bar
4 – 0,7 à 13,8 bar

Micro-contact

S – SPDT
D – DPDT

Connections électriques

C – Bornier normalisé ATEX
T – Bornier normalisé UL et CSA
L – Câble

5

Options

MV – Contacts or
DRAIN – Purge

VIT – Membrane Fluoroelastomer / option joint torique version non standard.

23344

5

BLOCAGE

5-3/8

[136.53]

2-13/32

[61.12]

RACCORD

EMENT

PRESSION

3-9/16 [90.49]

SPÉCIFICATIONS
Matériaux humidiés: Voir matériaux de la chambre de pression et de la mem-

brane dans le tableau des modèles.

Températures limites: -20 à 104°C; -20 à 90°C en ATEX.
Pression d’épreuve: 103 bar.
Classication: See ratings chart.
Micro-contact: SPDT ou DPDT.
Pouvoir de coupure: 5A – 125/250VCA (V~) ou 30VCC (V )
Option MV: 1A-125VCA (V~); 1A résistif , 0,5A inductif 30VCC (V ).
Connexions électriques: Voit liste des modèles.
Raccordement électrique: 3/4˝ NPTf par presse-étoupe non fourni.
Raccordement pression: 1/8˝ NPTf.
Montage: Vertical.
Réglage du seuil: Par vis interne.
Poids: 2 kg.
Hystérésis: Environ 5% de l’étendue de mesure.

ANTIDEFLAGRANT / ETANCHE

Modèle UL CSA

H3 _ – _ _ C

H3 _ – _ _ L
H3 _ – _ _ T

H3 _ – _ _ C-DRAIN

H3 _ – _ _ L-DRAIN

Attention: Les appareils sans indice C ne sont pas ATEX. Ces appareils ne sont pas

destinés à un usage en zone à risques en EUROPE.Ils peuvent être marqués CE pour
d’autres directives européennes.

BOÎTIER

1-25/32

[45.24]

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4X

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 3

17/32
[13.5]

1/8 NPTF PRISE BASSE PRESSION

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4

-

-

1-3/4

[44.45]

3 [76.2]

Conforme à la direc­tive 2014/34/EU ATEX

2813 II 2 G Ex
d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP66

-

2813 II 2 G Ex

d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP54

-

INSTALLATION

1. EMPLACEMENT: Choisir un lieu où la température limite ne dépassera pas

104°C. Placer le pressostat aussi près que possible de la source de pression
pour une meilleure réponse. Une importante longueur de tuyauterie n’affecte pas
la précision du seuil, mais peut accroître légèrement le temps de réponse.

2. MONTAGE: Eviter les surfaces de montage avec vibrations importantes qui
pourraient causer de fausses manœuvres quand la pression est près du seuil.
Fixer le pressostat avec 2 vis 5mm ou boulons à travers la surface de montage.
Position normale, boîtier vertical.

3. CONNECTION DE PRESSION: Connecter la sourcede pression, de pression

différentielle ou de vide à un raccord 1/8’’NPT comme ci-dessous.

A. Pression différentielle: Connecter la pression la plus haute à la prise haute
pression (en dessous) et la pression la plus basse à la prise basse pression
(sur le côté).
B. Pression: Connecter la pression positive à la prise haute pression en

dessous et laisser la prise basse pression sur le côté ouverte sur l’atmosphère.
C. Vide: Connecter la pression négative (vide) à la prise de basse pression sur
le côté et laisser la prise haute pression du dessous ouverte sur l’atmosphère.

4. CONNECTIONS ÉLECTRIQUES: Les 2 micro-contacts SPDT sont fournis avec
des contacts normalement ouverts et normalement fermés, se fermant et s’ouvrant
quand la pression ou le vide augmente au delà du seuil.
A. Câbles suivant les normes électriques en vigueur.
B. Modèles avec câbles: Enler les ls de câblage à travers le passage et
connecter les ls aux micro-contacts. Noir: commun, Rouge: normalement
fermé, Bleu: normalement ouvert.
C. Modèles à bornier: Desserrer les vis du bornier, insérer les câbles dénudés
et étamés sur le côté ouvert et serrer les vis. Noir: commun, Rouge:
normalement fermé, Bleu: normalement ouvert.

Modèle certié ATEX Instruction d’installation:
Câble de connection

Le câble d’entrée doit être certiée type “d” protection contre les explosions et
ignifugé, approprié aux conditions d’utilisation et correctement installé. Pour une

température ambiante au-dessus de 70°C, le câble et presse-étoupe utilisés

doivent tenir une température d’au moins 95°C.

Connection de presse-étoupe

Un scellement certié Ex d doit être appliqué directement sur l’entrée du presse­ étoupe. Pour une température ambiante de 70°C, les ls et le scellement doivent
tenir à une température d’au moins 95°C.

D. Vis de masse: Trois connexions de mise à la terre sont fournies, une à
l’intérieur du boîtier avec des vis mécaniques à tête verte, une sur l’extérieur
du boîtier directement sous l’entrée du conduit avec une vis mécanique à tête
verte, et la troisième est à l’opposé de la connexion basse pression sur
l’extérieur avec le goujon leté et l’écrou. Utilisez l’un ou l’autre.

E. Version ATEX: la classe “T” dépend de la température ambiante ou de

l’installation, la plus élevée des deux. La classe T6 est pour une température
ambiante de –20°C ≤ T amb. ≤ 75°C.

Replacer le couvercle après connection des ls.

Vis de masse

interne

Vis extern
de masse

RÉGLAGE

1. Pour changer le seuil, connecter un tube ou un tuyau à la prise haute pression

située sur le fond en utilisant la branche d’un T. connecter la seconde branche
à un manomètre de précision connue et dans une gamme appropriée. La troisième

branche étant connectée à une source de pression contrôlée.

2. Connecter un voltmètre ou un autre circuit de test au micro-contact pour indiquer

le basculement du contact.

3. Appliquer lentement la pression au système et noter la pression à laquelle le
contact bascule. Si un réglage est nécessaire, tourner la vis de réglage (située à
l’intérieur et au centre près du contact) dans le sens horaire pour augmenter ou

anti horaire pour diminuer le point de basculement. Quand le seuil a été réglé,

actionner le micro-contact par 2 ou 3 cycles de pression an de vérier le bon

fonctionnement.

MAINTENANCE

Les pièces mobiles de ces pressostats n’exigent aucune maintenance ou lubrication.
Le seuil est le seul réglage. Sur les modèles avec option purge, tourner périodiquement
la vis imperdable d’un côté à l’autre plusieurs fois pour garder le conduit de la purge

libre. Les reparations seront effectùees par Dwyer Instruments, Inc. Tout appareil

nécessitant une réparation doit être retourné en usine.

ATTENTION

de l’humidité et de la condensation. Pour prévenir tout risque d’explosion, déconnecter
l’appareil du circuit d’alimentation avant d’ouvrir. Garder l’appareil bien fermé en

utilisation

Vérier que la tuyauterie et le câbles sont proprement scellés.
Les composants électriques doivent rester tout le temps à l’abri

Vis de réglage de seuil

Bornier de

racordemment

Purge

Presostatos diferenciales Serie H3

COVER SET

4 [101.6]

[4.37] DIA. MOUNTING HOLES

HIGH PRESSURE CONN.

1/8 NPT LOW PRESSURE CONN.

Especicaciones – Instrucciones de operación e instalación

Bulletin E-78

3/4 NPT CONDUIT

CONN.

IN MOUNTING BRACKET

Los presostatos diferenciales Serie H3 actúan uno o dos micro contactos tipo
SPDT en respuesta al aumento o disminución de presión de gases o líquidos

compatibles. Dispone de 4 rangos de operación ajustables en campo que permiten
puntos de disparo hasta 200 psid (14 bar). Todos los modelos son validos para zonas
clasicadas y también incluyen cajas estancas según el cuadro de abajo. Leer las

instrucciones completamente antes de proceder con la instalación y operación.

DEFINICIÓN DE LOS MODELOS

1

H3 _____ - _____ _____ _____ - _____

1

Partes mojadas

A – Aluminio/Nitrilo
B – Latón/Nitrilo

S – Acero Inoxidable 316/Fluoroelastomer

2

Rango de operación

1 – 10 a 180 pulgadas de agua (0,025 a 0.45 bar)
2 – 0,5 a 15 psid (0,03 a 1 bar)
3 – 5 a 70 psid (0,34 a 4,8 bar)
4 – 10 a 200 psid (0,7 - 13,8 bar)

Tipo de circuito

S – SPDT
D – DPDT

Conexiones eléctricas

C – Bloque terminal ATEX
T – Bloque terminal aprobado UL y CSA
L – Cables

5

Opciones

MV – Contactos dorados

DRAIN – Drenaje/venteo

VIT – Diafragma de Fluoroelastomer/Juntas no estándar

23344

5

SCREW

5-3/8

[136.53]

2-13/32

[61.12]

31/32

[24.61]

C PROCESS CONN.

OPTIONAL DRAIN

ESPECIFICACIONES
Partes mojadas: Ver materiales de cámara de presión y diafragma en cuadro

inferior.

Limite de temperatura: -20 a +104°C; ATEX: -20 a 90°C.
Limite de presión: 1500 psig (103 bar).
Protección de la caja: Ver cuadro inferior.
Tipo de contacto: Microcontacto SPDT o DPDT.
Rating eléctrico: 5A @ 125/250 VCA (V~), 30 VCC (V ); opción MV: 1A @ 125

VCA (V~); 1A res., 0,5A ind. @ 30 VCC (V ).

Conexiones eléctricas: Ver cuadro inferior.
Conducto eléctrico: 3/4˝ NPT-H.
Conexiones a proceso: 1/8˝ NPT-H.
Orientación del montaje: Vertical.
Ajuste de punto de disparo: Tornillo interno.
Peso: 2 Kg.
Diferencial jo: 5% del rango (aprox.).

CUADRO

Model UL CSA

H3 _ – _ _ C

H3 _ – _ _ L
H3 _ – _ _ T

H3 _ – _ _ C-DRAIN

H3 _ – _ _ L-DRAIN

Atención: Los equipos sin el sujo “C” no cumplen con la Directive 2014/34/EU

(ATEX). Estos equipos no son para uso en atmósferas potencialmente explosivas en
los Estados Unidos. Estos equipos pueden estar con la marca CE por otras Directivas

de Estados Unidos

COVER

1-25/32

[45.24]

3-9/16 [90.49]

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4X

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 3

17/32
[13.5]

1/8 NPT

-

CI. I, Gr.B, C & D
CI. II, Gr.E, F & G
NEMA 4

-

-

1-3/4

[44.45]

3 [76.2]

Directive 2014/34/EU
ATEX Compliant

2813 II 2 G Ex
d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP66

-

2813 II 2 G Ex

d IIB -20°C≤ T amb
≤ 75°C T6 EC-Type
Certicate No. KEMA

03ATEX 2584 IP54

-

INSTALACIÓN

1. LOCALIZACIÓN: Seleccionar una localización donde el limite de temperatura de

104°C no dea superado. Situar el Equipo lo mas cerca posible de la presión para

mejor respuesta. Distancias mayores o tubing no afectaran a la precisión pero

pueden afectar, ligeramente, al tiempo de respuesta.

2. MONTAJE: Evitar supercies de montaje con exceso de vibración que pueden
falsear la actuación cuando este próximo al punto de disparo. Fijar el presostato
con tornillos por medio de la abrazadera de montaje. La posición normal debe ser
vertical.

3. CONEXIÓN DE PRESION: Conectar la entrada de presión, vació o presión

diferencial, como sigue:
A. Presiones diferenciales: Conectar la presión de alta a la toma de alta

(fondo) y la baja presión a la toma de baja (lateral).
B. Presión: Conectar la presión positiva a la toma de alta en el fondo y dejar la
toma de baja presión venteada a la atmósfera.
C. Vacio: Conectar la presión negativa (vacio) a la toma de baja presión en el
lateral y dejar la toma de alta presión (fondo) venteada a la atomósfera.

4. CONEXIONES ELECTRICAS: Ambos contactos SPDT o DPDT pueden actuar
como normalmente abiertos, cerrando el contacto, o normalmente cerrados,

abriendo dicho contacto cuanco la presión o el vacio aumente.
A. Los cables cumplirán con la normativa local.

B. Modelos con cables: Pasar los cables por el conducto y conectar al

microcontacto(s). Cable negro al común, rojo al normalmente cerrado, azul al

normalmente abierto.
C. Modelos con bloque terminal: De tornillos perdidos en bloque(s). Meter

los cables y apretar. Cable negro al común, rojo al normalmente cerrado, azul

al normalmente abierto.

Instrucciones de instalación para los de Certicado tipo EC:
Conexión del cable

El tipo de entrada de cable debe ser certicada para caja antiexplosión “d” valida
para las condiciones de uso e instalado correctamente. para temperaturas

ambiente superiores a 70°C se deben usar cables y prensas validos para

temperaturas superiores a 95°C.

Conexión del conducto eléctrico

Se deben usar prensas certicados tip “Ex d”. Para temperaturas ambiente
superiores a 70°C dichos prensas y cables deben ser validos para temperaturas

superiores a 95°C.

D. Tornillos de tierra: Se proveen tres conexiones de puesta a tierra: una

dentro de la estructura, con un tornillo para metal de cabeza verde; una en el
exterior, directamente debajo de la entrada para conducto, con un tornillo
para metal de cabeza verde; y la tercera opuesta a la conexión de baja
presión en el exterior, con un perno roscado y una tuerca. Use cualquiera de

ellas.
E. Solo para equipos ATEX: La clase de temperatura “T” depende de la
temperatura del medio o del ambiente, la que sea mayor. La aprobación “T6”
es para Tamb. Entre -20°C y +75°C.

Vis de masse

interne

Vis extern
de masse

AJUSTE

1. Para cambiar el punto de disparo conectar la toma de alta presión del fondo a una
toma de una “T”. Conectar la otra toma de la “T” a un manómetro de una precisión
conocida con un rango apropiado. La tercera toma de la “T” a una fuente de
presión controlable.

2. Conectar un multimetro o cualquier otro tester al microcontacto para ver cuando

sucede el disparo.

3. Aplicar presión de una forma lenta y ver cuando sucede. Girar el tornillo de ajuste
en el sentido de las agujas del reloj para aumento de presión o en sentido contrario

para disminución de presión. Cuando se halla conseguido, repetir la operación

varias veces para vericar.

MANTENIMIENTO

Las partes móviles de estos equipos no necesitan mantenimiento ni lubricación. En
los modelos con conexión de drenaje (opcional) girar el tornillo pequeño a ambos

lados para mantenerlo limpio. Reparaciones deben ser echas por Dwyer Instruments,

Inc. Los equipos para reparación deben enviarse a fábrica.

PRECAUCION

y condensaciones. Para prevenir el fuego en zonas peligrosas hay que desconectar el

equipo del circuito de alimentación antes de abrir. Mantener el equipo cerrado cuando
este funcionando.

Asegurar que el conducto o cable estén bien sellados. Los
componentes eléctricos se deben mantener libres de humedad

Vis de réglage de seuil

Bornier de

racordemment

Purge

ADVERTENCIA: Para prevenir fuego en atmosferas peligrosas, desconecte la

unidad de la alimentación antes de abrir. Mantenerla cerrada cuando este en uso.

Printed in U.S.A. 11/20 FR# 440700-10 Rev. 7©Copyright 2020 Dwyer Instruments, Inc.

DWYER INSTRUMENTS, INC.

P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.

Phone: [phone]
Fax: [phone]

www.dwyer-inst.com
e-mail: [email protected]
