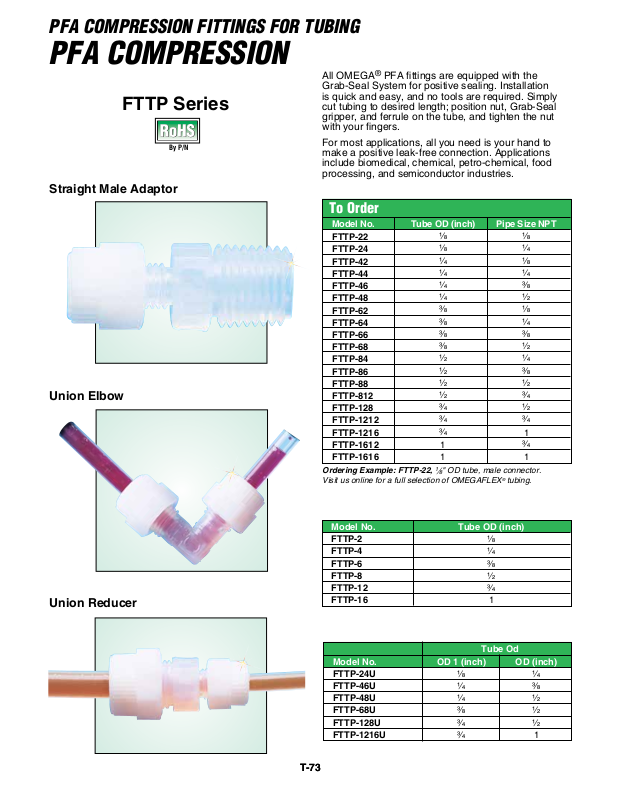

Omega FTTP Specification

PFA COMPRESSION FITTINGS FOR TUBING

PFA COMPRESSION

All OMEGA® PFA fittings are equipped with the
Grab-Seal System for positive sealing. Installation

FTTP Series

By P/N

Straight Male Adaptor

Union Elbow

is quick and easy, and no tools are required. Simply
cut tubing to desired length; position nut, Grab-Seal
gripper, and ferrule on the tube, and tighten the nut
with your fingers.

For most applications, all you need is your hand to
make a positive leak-free connection. Applications
include biomedical, chemical, petro-chemical, food
processing, and semiconductor industries.

To Order

Model No. Tube OD (inch) Pipe Size NPT

FTTP-22
FTTP-24
FTTP-42
FTTP-44
FTTP-46
FTTP-48
FTTP-62
FTTP-64
FTTP-66
FTTP-68
FTTP-84
FTTP-86
FTTP-88
FTTP-812
FTTP-128
FTTP-1212
FTTP-1216
FTTP-1612 1
FTTP-1616 1 1

Ordering Example: FTTP-22,
Visit us online for a full selection of OMEGAFLEX

¹⁄₈
¹⁄₈
¹⁄₄
¹⁄₄
¹⁄₄
¹⁄₄
³⁄₈
³⁄₈
³⁄₈
³⁄₈
¹⁄₂
¹⁄₂
¹⁄₂
¹⁄₂
³⁄₄
³⁄₄
³⁄₄

1

1

" OD tube, male connector.

⁄

8

®

tubing.

¹⁄₈
¹⁄₄
¹⁄₈
¹⁄₄
³⁄₈
¹⁄₂
¹⁄₈
¹⁄₄
³⁄₈
¹⁄₂
¹⁄₄
³⁄₈
¹⁄₂
³⁄₄
¹⁄₂
³⁄₄

³⁄₄

Union Reducer

Model No. Tube OD (inch)

FTTP-2 ¹⁄₈
FTTP-4 ¹⁄₄
FTTP-6 ³⁄₈
FTTP-8 ¹⁄₂
FTTP-12 ³⁄₄
FTTP-16 1

Tube Od

Model No. OD 1 (inch) OD (inch)

FTTP-24U ¹⁄₈ ¹⁄₄
FTTP-46U ¹⁄₄ ³⁄₈
FTTP-48U ¹⁄₄ ¹⁄₂
FTTP-68U ³⁄₈ ¹⁄₂
FTTP-128U ³⁄₄ ¹⁄₂
FTTP-1216U ³⁄₄ 1

T-73

T-73

PFA Compression Fittings

Male Elbow

Union Panel Mount

To Order

Model No. Tube OD (inch) Pipe Size NPT

FTTP-22E ¹⁄₈ ¹⁄₈
FTTP-24E ¹⁄₈ ¹⁄₄
FTTP-42E ¹⁄₄ ¹⁄₈
FTTP-44E ¹⁄₄ ¹⁄₄
FTTP-46E ¹⁄₄ ³⁄₈
FTTP-62E ³⁄₈ ¹⁄₈
FTTP-64E ³⁄₈ ¹⁄₄
FTTP-66E ³⁄₈ ³⁄₈
FTTP-68E ³⁄₈ ¹⁄₂
FTTP-84E ¹⁄₂ ¹⁄₄
FTTP-86E ¹⁄₂ ³⁄₈
FTTP-88E ¹⁄₂ ¹⁄₂
FTTP-812E ¹⁄₂ ³⁄₄
FTTP-128E ³⁄₄ ¹⁄₂
FTTP-1212E ³⁄₄ ³⁄₄
FTTP-1216E ³⁄₄ 1
FTTP-1612E 1 ³⁄₄
FTTP-1616E 1 1

Union

Male Branch Tee

Model No. Tube OD (inch)

FTTP-2S ¹⁄₈
FTTP-4S ¹⁄₄
FTTP-6S ³⁄₈
FTTP-8S ¹⁄₂
FTTP-12S ³⁄₄
FTTP-16S 1

Model No. Tube OD (Inch)

FTTP-2SU ¹⁄₈
FTTP-4SU ¹⁄₄
FTTP-6SU ³⁄₈
FTTP-8SU ¹⁄₂
FTTP-12SU ³⁄₄
FTTP-16SU 1

Model No. Tube OD (inch) Pipe Size NPT

FTTP-2M ¹⁄₈ ¹⁄₈
FTTP-4M ¹⁄₄ ¹⁄₄
FTTP-6M ³⁄₈ ³⁄₈
FTTP-8M ¹⁄₂ ¹⁄₂
FTTP-12M ³⁄₄ ³⁄₄
FTTP-16M 1 1

Ordering Example: FTTP-16M, 1" OD tube, male branch tee.

T

T-74

Male Run Tee

PFA Tube Accessories

Nut

To Order

Model No. Tube OD (inch) Pipe Size NPTF

FTTP-2MR ¹⁄₈ ¹⁄₈
FTTP-4MR ¹⁄₄ ¹⁄₄
FTTP-6MR ³⁄₈ ³⁄₈
FTTP-8MR ¹⁄₂ ¹⁄₂
FTTP-12MR ³⁄₄ ³⁄₄
FTTP-16MR 1 1

Model No. Tube OD (inch)

FTTP-2N ¹⁄₈
FTTP-4N ¹⁄₄
FTTP-6N ³⁄₈
FTTP-8N ¹⁄₂
FTTP-12N ³⁄₄
FTTP-16N 1

Grab-Seal Gripper

Grab-Seal Ferrule

Model No. Tube OD (inch)

FTTP-2G ¹⁄₈
FTTP-4G ¹⁄₄
FTTP-6G ³⁄₈
FTTP-8G ¹⁄₂
FTTP-12G ³⁄₄
FTTP-16G 1

Model No. Tube OD (inch)

FTTP-2F ¹⁄₈
FTTP-4F ¹⁄₄
FTTP-6F ³⁄₈
FTTP-8F ¹⁄₂
FTTP-12F ³⁄₄
FTTP-16F 1

Ordering Example: FTTP-2N, nut for 1⁄8" OD tubing.

T-75

Plug

Panel Nut

To Order

Model No. Tube Size (inch)

FTTP-2P ¹⁄₈
FTTP-4P ¹⁄₄
FTTP-6P ³⁄₈
FTTP-8P ¹⁄₂
FTTP-12P ³⁄₄
FTTP-16P 1

Model No. Tube OD (inch) Hex Flat (inch)
FTTP-2PN ¹⁄₈ ³⁄₄
FTTP-4PN ¹⁄₄ ³⁄₄
FTTP-6PN ³⁄₈ 1
FTTP-8PN ¹⁄₂ 1¹⁄₄
FTTP-12PN ³⁄₄ 1⁵⁄₈

Ordering Example: FTTP-4PN, panel nut for 1⁄4" tube OD.

PFA Tube Accessories

1. Cut tubing to desired length.

2. Loosen the nut, insert tube
(the pre-assembled fitting
should be ready for use).

3. Tighten the nut.

4. The fitting is now ready for
use. No tools are required,
but if you decide to use a
mechanical device to tighten
it, rotate the nut no more than

1

a

⁄2 turn past finger-tight.

TUBING GRAB-SEAL

FERRULE

NUT

GRAB

SEAL

A

NUT

FITTING

FERRULE

T

T-76
