FP7002/FP7002A

Durchfluss/Temperaturmessumformer

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

Deutschland,
Österreich,
Schweiz

OMEGA Engineering GmbH
Daimlerstraße 26
D-75392 Deckenpfronn
Tel: [phone], Fax: [phone]
Gebührenfrei: 0800 8266342
E-Mail: [email protected]

Weltweit: www.omega.com/worldwide/

USA

OMEGA Engineering, Inc.
Customer Service: 1-800-622-2378 (nur USA und Kanada)
Engineering Service: 1-800-872-9436 (nur USA und Kanada)
Tel: [phone], Fax: [phone]
Gebührenfrei: 1-800-826-6342 (nur USA und Kanada)
Website: www.omega.com
E-Mail: [email protected]

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und
EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen
eingesetzt werden.

Inhalts -

verzeichnis

FP7002/FP7002A Durchfluss/Temperaturmessumformer

Einführung/Sicherheit 4
Hinweis zur CE-Kennzeichnung 4
Abschnitt 1 - Allgemeine Beschreibung 5
Abschnitt 2 - Installation 5

2.1 Auspacken .......................................................................................... 5

2.2 Wichtige Hinweise vor der Installation .......................................... 6

2.3 Installation des Durchflussmessers ................................................. 7

2.4 Elektrische Anschlüsse ...................................................................... 9

Abschnitt 3 - Wartung 10
Abschnitt 4 - Kalibrierung 11

4.1 Durchflusskalibrierung ....................................................................11

4.2 Temperaturkalibrierung .................................................................. 12

4.3 Einrichtung der Kalibrierung ......................................................... 13

Abschnitt 5 - Technische Daten 15

Durchflussmessumformer .................................................................... 15

Temperaturmessumformer ................................................................... 15

Allgemeines ............................................................................................ 15

3

FP7002/FP7002A Durchfluss/Temperaturmessumformer

Einführung/Sicherheit

Bei der Entwicklung des FP7002/FP7002A standen eine einfache
Bedienung und Flexibilität im Vordergrund. Bitte lesen Sie diese
Bedienungsanleitung unbedingt, bevor Sie Ihr Gerät in Betrieb nehmen,
und befolgen Sie alle Sicherheitshinweise.

Sicherheitshinweise

1. BEFOLGEN SIE ALLE IN DIESER ANLEITUNG
AUFGEFÜHRTEN SICHERHEITSHINWEISE UND
BETRIEBSANWEISUNGEN.

3. IN ANWENDUNGEN, IN DENEN EIN AUSFALL DES SENSORS
ZU SCHÄDEN ODER VERLETZUNGEN FÜHREN KANN,
ZUSÄTZLICHE SCHUTZVORRICHTUNGEN VORSEHEN.

5. NICHT IN ENTZÜNDLICHEN ODER EXPLOSIVEN
UMGEBUNGEN BETREIBEN.

6. NICHT IN HUMANMEDIZINISCHEN ODER
KERNTECHNISCHEN ANWENDUNGEN VERWENDEN.

7. NIE AN EINER ANDEREN SPANNUNGSVERSORGUNG ALS
IN DIESEM HANDBUCH ANGEGEBEN BETREIBEN.

8. VOR MONTAGE/DEMONTAGE UND WARTUNG VON DER
SPANNUNGSVERSORGUNG TRENNEN.

9. DIE ABSCHIRMUNG BEIM BETRIEB IMMER AN EINE
GEEIGNETE SCHUTZERDE ANSCHLIESSEN.

10. INSTALLATION UND VERDRAHTUNG DÜRFEN NUR VON

QUALIFIZIERTEM PERSONAL AUSGEFÜHRT WERDEN.

Im Gerät befinden sich keine vom Anwender zu wartenden
Teile. Unbefugtes Öffnen, Instandsetzen oder Warten Ihres
Gerätes kann zum Verlust der Garantie führen.

Hinweis zur CE-Kennzeichnung

Die Unternehmenspolitik von Omega Engineering sieht eine
Einhaltung aller weltweit anwendbaren EMI/EMV-Vorschriften
vor. Daher zertifiziert OMEGA seine Produkte auch nach den
jeweils neuesten europäischen Richtlinien. Nach erfolgter
Konformitätsprüfung versieht OMEGA die entsprechenden Produkte
mit dem CE-Zeichen.

4

Anmerkung

FP7002/FP7002A Durchfluss/Temperaturmessumformer

Abschnitt 1 - Allgemeine Beschreibung

Der FP7002 Durchfluss/Temperaturmessumformer eignet sich ideal
zur Überwachung von Wasserdurchfluss und -temperatur in typischen
Industrieanwendungen, die von anspruchsvollen korrosiven wässrigen
Lösungen bis zu ultrareinem Wasser reichen. Zur Durchflussmessung
wandelt der FP7002 die Drehung eines Flügelrad-ähnlichen Rotors in
ein Impulsausgangssignal um. Dieses Impulsausgangssignal wird über
den internen Signalumformer in ein Analogsignal von 4 - 20 mA oder
1 - 5 V DC umgesetzt. Ein in den Sensorkörper integrierter Halbleiter­Temperatursensor erzeugt ein separates Ausgangssignal von 4 - 20 mA
(oder 1 - 5 V DC), das direkt proportional zur Medientemperatur ist.
Diese beiden Analogausgänge können auch über größere Entfernungen
an Geräte wie eine Einbauanzeige, einen Regler oder einen Computer
geführt werden.

Das komplette Durchflussmesssystem besteht aus dem
Durchflusssensor/Messumformer, dem T-Stück zur Montage und
einer Anzeige. Die medienberührten Teile des FP7002 bestehen aus
Polypropylen, 316SS und FKM. Der Einbau in die Rohrleitung erfolgt
über ein PVC-T-Stück mit PVC-Mutter oder ein T-Stück aus verzinktem
Stahl mit Messingmutter, um eine sichere Verschraubung mit dem
Messingeinsatz mit Gewinde sicherzustellen.

Abschnitt 2 - Installation

2.1 Auspacken

Entnehmen Sie die Packliste und vergewissern Sie sich, dass alle
aufgeführten Komponenten vorhanden sind. Wenn Sie Fragen haben,
wenden Sie sich bitte an den Kundendienst von OMEGA.

Wenn Sie Ihre Lieferung erhalten, prüfen Sie die Versandverpackung
und das Gerät auf sichtbare Beschädigungen und notieren Sie
eventuelle Anzeichen von unsachgemäßer Behandlung während des
Transportes. Melden Sie Schäden sofort dem Spediteur.

1

Anmerkung

Bitte beachten Sie, dass Schadensmeldungen nur bearbeitet
werden können, wenn die gesamte Originalverpackung
verfügbar ist. Bewahren Sie die Versandverpackung und
Schutzmaterial auf, falls das Gerät einmal versendet werden
muss.

5

FP7002/FP7002A Durchfluss/Temperaturmessumformer

2

2.2 Wichtige Hinweise vor der Installation

DER FP7002 FLÜGELRAD-DURCHFLUSSMESSUMFORMER
IST WEDER EX-GESCHÜTZT NOCH EIGENSICHER. ER
DARF NICHT ZUR MESSUNG VON ENTZÜNDLICHEN ODER
EXPLOSIONSGEFÄHRDETEN MEDIEN UND AUCH NICHT
IN EXPLOSIONSGEFÄHRDETEN BEREICHEN EINGESETZT
WERDEN.

DER FP7002 IST AUSSCHLIESSLICH FÜR DEN EINSATZ MIT
WASSER UND ANDEREN FLÜSSIGEN MEDIEN MIT NIEDRIGER
VISKOSITÄT AUSGELEGT; er darf NICHT in Verbindung mit Öl
oder anderen viskosen Medien eingesetzt werden. Er kann mit nicht
entzündlichen, nicht explosionsgefährdeten flüssigen Medien mit einer
Viskosität von bis zu 5 Centipoise eingesetzt werden. Für Messungen
mit hoher Genauigkeit wird eine Kalibrierung im Feld empfohlen.

Wichtig: Viele Prozessmedien wie enthalten gelöste Mineralien. Wenn
der Durchflusssensor derartigen Medien über einen längeren Zeitraum
ausgesetzt ist und die Leitung austrocknen kann, lagern sich diese
gelösten Stoffe auf dem FP7002 ab und stören den einwandfreien
Betrieb des Sensors. In diesem Fall wird eine Reinigung des Sensors
empfohlen.

Vorsicht

Vorsicht

WASSERHAMMER UND DRUCKSPITZEN KÖNNEN EINEN
DURCHFLUSSMESSER BESCHÄDIGEN UND MÜSSEN
IMMER VERMIEDEN WERDEN.

WASSERHAMMER TRITT AUF, WENN EINE FLÜSSIGKEITS­STROM PLÖTZLICH ANGEHALTEN WIRD, Z. B. DURCH
SCHNELL SCHLIESSENDE ODER MAGNETISCH BETÄTIGTE
VENTILE. DRUCKSPITZEN TRETEN AUF, WENN EIN
FLÜSSIGKEITSSTROM PLÖTZLICH EINSETZT, Z. B. WENN
EINE PUMPE EINGESCHALTET WIRD ODER WENN EIN VENTIL
SCHNELL VOLLSTÄNDIG GEÖFFNET WIRD.

DRUCKSPITZEN SIND BESONDERS SCHÄDLICH FÜR
DURCHFLUSSMESSER, WENN DIE ROHRLEITUNG VORHER
LEER WAR. UM SCHÄDEN DURCH DRUCKSPITZEN
ZU VERMEIDEN, SOLLTEN FLÜSSIGKEITSLEITUNGEN
MÖGLICHST GEFÜLLT BLEIBEN UND PUMPE SOWIE
VENTILE LANGSAM ANGEFAHREN BZW. GEÖFFNET
WERDEN. ALS WEITERE SCHUTZMASSNAHME GEGEN

6

BEIDE EFFEKTE WIRD DIE INSTALLATION EINER
DRUCKAUSGLEICHSKAMMER EMPFOHLEN.

FP7002/FP7002A Durchfluss/Temperaturmessumformer

2.3 Installation des Durchflussmessers

Der FP7002 kann in waagerecht oder senkrecht verlaufenden Rohren
installiert werden, für eine genaue Messung muss das Rohr jedoch
immer mit dem Medium gefüllt sein. Daher sollte der Sensor nicht in
Rohre mit Fließrichtung nach unten eingebaut werden, weil das Rohr
hier möglicherweise nicht immer gefüllt ist. Siehe Abbildungen 2-1 und
2-2.

2

FLIESSRICHTUNG

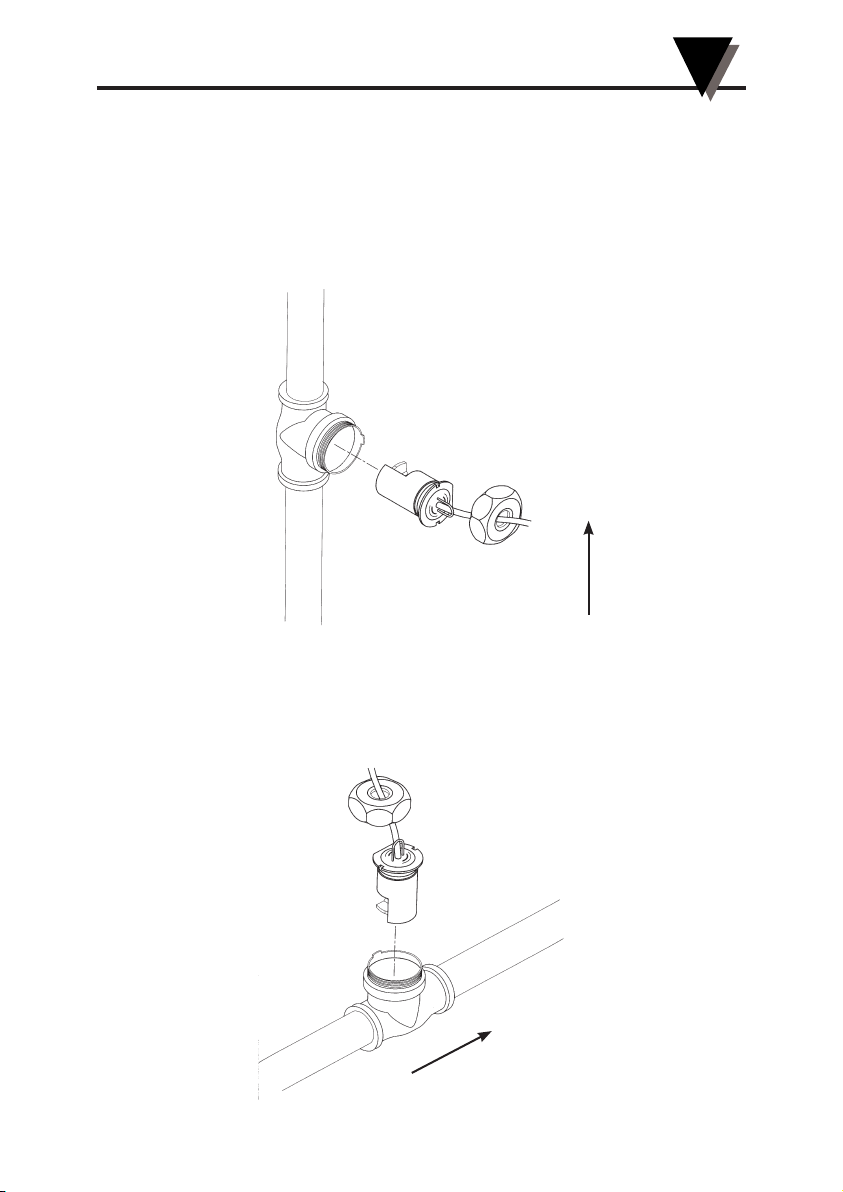

Abbildung 2-1. Horizontale Einbaulage

FLIESSRICHTUNG

Abbildung 2-2. Vertikale Einbaulage

7

FP7002/FP7002A Durchfluss/Temperaturmessumformer

2

Der FP7002 sollte nicht an der Unterseite des Rohres (in der
6:00-Uhr-Position) eingebaut werden, da sich hier mitgeführte
Verunreinigungen absetzen können. Bei blasenfreien Flüssigkeiten ist
die 12:00-Uhr-Position ideal für den Einbau, auch die 3:00-Uhr- und
9:00-Uhr-Positionen sind akzeptabel. Bei einem senkrechten Rohr mit
Fließrichtung nach oben kann der Sensor an einer beliebigen Position
im Rohr eingebaut werden.

Wie viele Durchflussmesser benötigt der FP7002 für genaue
Messwerte ein vollständig ausgebildetes Durchflussprofil, d. h. keine
Turbulenzen an der Messposition. Daher sind vor und hinter dem
Durchflussmesser gerade Einlauf- und Auslaufstrecken erforderlich.
Die erforderliche Länge der geraden Einlaufstrecke hängt von der Art
des Strömungshindernisses ab, das sich vor dem Durchflusssensor
in der Leitung befindet. Die genauen Anforderungen finden Sie in
Tabelle 2-1. Als gerade Auslaufstrecke ist in allen Fällen das 5-Fache des
Rohrdurchmessers erforderlich, und zwar unabhängig von der Art des
Strömungshindernisses.

STRÖMUNGSHINDERNIS
IM EINLAUF

Konzentrisches Reduzierstück 15 x Rohrdurchmesser
Ein Rohrbogen 20 x Rohrdurchmesser
2 Rohrbogen in

der gleichen Ebene
2 Rohrbogen in zwei Ebenen, 40 x Rohrdurchmesser

oder eine Erweiterung
Ventile, Pumpen*, gleiche Ebene Mindestens 50 x Rohrdurchmesser,

Tabelle 2-1

ERFORDERLICHE GERADE EINLAUFSTRECKE
VOR DEM FLÜGELRADSENSOR

25 x Rohrdurchmesser

oder besser Sensor davor installieren

*Die Verwendung des FP7002 Durchflusssensors in Verbindung mit
oszillierenden (Verdränger-) oder Hubkolbenpumpen, die Flüssigkeits­und Druckstöße im Medium erzeugen, wird nicht empfohlen.

Anmerkung

Wenn an gewünschten Installationsort keine geeignete
gerade Ein- oder Auslaufstrecke realisiert werden kann, wird
der Einbau eines Strömungsgleichrichters empfohlen.

8

FP7002/FP7002A Durchfluss/Temperaturmessumformer

Das Flügelrad muss zum Durchflussmedium ausgerichtet sein. Das
T-Stück zur Montage besitzt einen Steg, der in die entsprechende
Aussparung des Flügelradsensors eingreift, um die korrekte
Ausrichtung des Sensors sicherzustellen. Bei Verwendung des PVC­T-Stücks zur Montage muss unbedingt darauf geachtet werden, die
Sensorkappe nur HANDFEST auf das T-Stück aufzuschrauben. Bei
Verwendung von Rohrschlüsseln oder ähnlichen Werkzeugen an der
Kunststoffkappe können Kappe und/oder T-Stück beschädigt werden.

In den Flügeln des FP7002 befinden sich Magnete, die Rost aus dem
Medium anziehen können. Daher wird nicht empfohlen, den FP7002 in
Rohren zu installieren, die unter normalen Betriebsbedingungen Rost
mitführen können. Dazu zählen zum Beispiel Gusseisen, unbehandeltes
Eisen, Kohlenstoffstahl und andere Eisenrohre (verzinkte Rohre sind
gegen Rost geschützt). Falls Rost in der gegebenen Anwendung nicht
zu vermeiden ist, sollte ein feiner Magnetfilter in einem Abstand von
mindestens 50 x Rohrdurchmesser vom FP7002 installiert werden.
Weiterhin sollte die Leitung regelmäßig abgesperrt werden, um den
Sensor zu demontierten und zu reinigen.

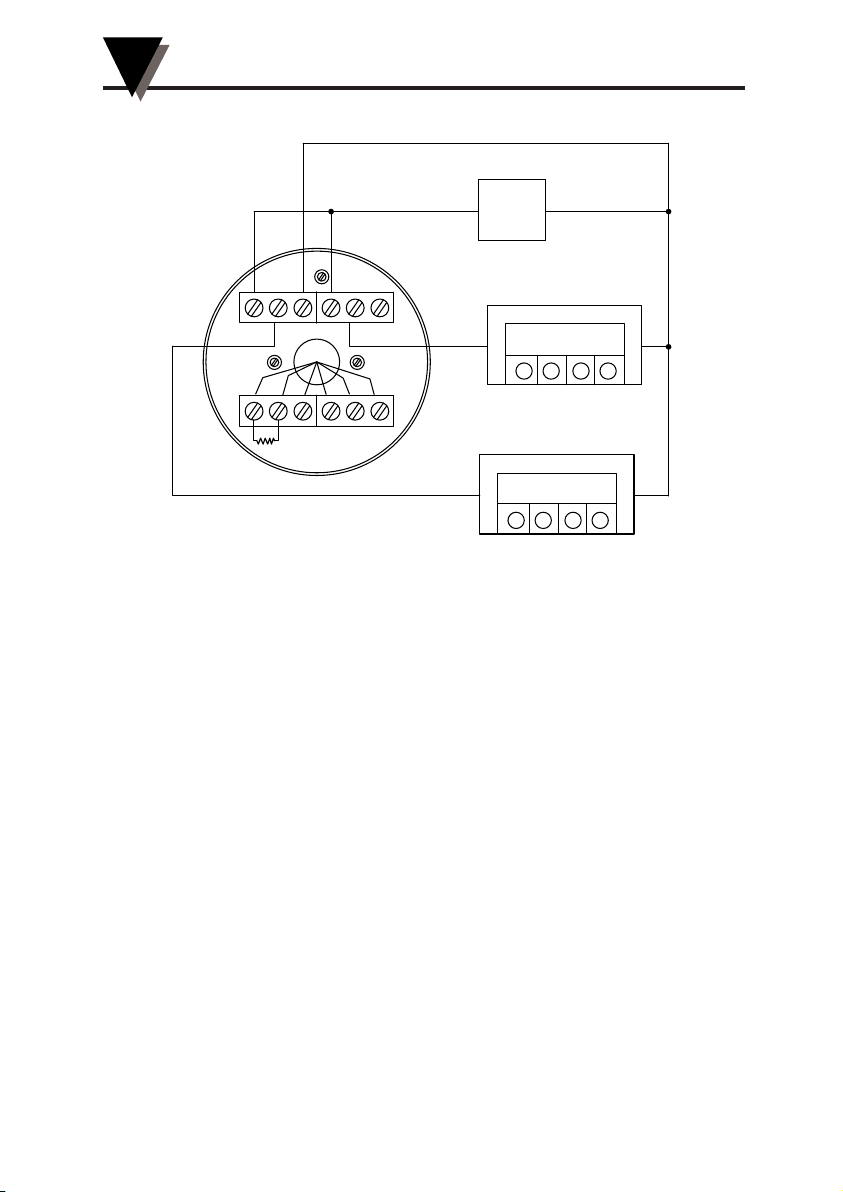

2.4 Elektrische Anschlüsse

Alle elektrischen Anschlüsse und die Verdrahtung dürfen nur
von qualifiziertem Personal ausgeführt werden, das für diese
Aufgaben geschult ist.

2

Vorsicht

Anmerkung

Um den korrekten elektrischen Anschluss an die Anzeige­oder Auswertegeräte zu prüfen, können Sie das Flügelrad
des FP7002 vor der Installation durch Anblasen mit Luft
drehen.

Dieser Kontrollschritt ist insbesondere dann sinnvoll, wenn
die Rohrleitung nach der Installation nicht einfach abgesperrt
werden kann, um den Sensor zu demontieren.

9

FP7002/FP7002A Durchfluss/Temperaturmessumformer

3

+

P3

TB6

TB1

1

P1

6

54 3 261

Widerstand
10 kOhm

5432

TB3

P2

TB4

+

+

Abbildung 2-3. Basis-Anschlussdiagramm

18 V DC

VERSOR-

–

GUNG

23.0 C

EINBAUMESSGERÄT

200 GPM

EINBAUMESSGERÄT

–

–

Abschnitt 3 - Wartung

Abgesehen von einer gelegentlichen Demontage des Sensors aus der
Leitung zur Reinigung benötigt der FP7002 keine regelmäßige Wartung.

10

FP7002/FP7002A Durchfluss/Temperaturmessumformer

Abschnitt 4 - Kalibrierung

4.1 Durchflusskalibrierung

Erforderliche Geräte:

Stabilisiertes Netzteil 12-18 V DC
Frequenzgeber/Kalibrator (z. B. OMEGA-Modell CL123)

MULTIMETER (z. B. OMEGA-Modell HHM290)
Uhrmacherschraubendreher (Flachklinge)

Kalibrierungsablauf:

1. Schrauben Sie die Abdeckung des Schutzkopfes ab und entfernen Sie
diese.

2. Verdrahten Sie den Messumformer wie auf Seite 13 gezeigt.

3. Schalten Sie die Spannungsversorgung ein und lassen Sie das Gerät
für 10 Minuten aufwärmen.

4. Bestimmen Sie die maximale, in der Anwendung zu erwartende
Durchflussmenge (Volumendurchfluss).

In unserem Beispiel verwenden wir die Liter pro Minute, „l/m“.
Dieser Wert ist „LMax“

5. Bestimmen Sie anhand der Tabelle auf Seite 14 den korrekten
„K-Faktor“ für das verwendete T-Stück-Modell.

6. Bestimmen Sie die Kalibrierungsfrequenz beim Endwert anhand der
folgenden Gleichung. Dieser Wert ist „F Max“.

F Max = K-Faktor × LMax
60

4

Beispiel: Bei einem Modell FP7015 mit einem K-Faktor von 29,46 und

einem maximalen Durchfluss LMax von 470 ergeben sich
folgende Werte:

29,46 × 470 l/m = 230,77 für F Max
60

7. Stellen Sie den Frequenzgeber auf ein Ausgangssignal von 0 Hz ein.
Stellen Sie das Nullabgleichs-Potentiometer (P1) so ein, dass das
Ausgangssignal 4,00 mA beträgt.

8. Stellen Sie den Frequenzgeber auf die oben berechnete maximale
Frequenz „F Max“ ein. Stellen Sie das Endwert-Potentiometer (P2) so
ein, dass das Ausgangssignal 20,00 mA beträgt.

11

FP7002/FP7002A Durchfluss/Temperaturmessumformer

4

9. Stellen Sie den Frequenzgeber auf die Hälfte der oben berechneten
maximalen Frequenz „F Max“ ein. Das Ausgangssignal muss jetzt
12,00 mA ±0,16 mA betragen. Anderenfalls wiederholen Sie die
Schritte 7 und 8.

10. Schließen Sie den 10-kOhm-Widerstand an die Klemmen 5 und 6 an

und schließen Sie die weiße Leitung an Klemme 5 an.

11. Die Kalibrierung ist abgeschlossen.

4.2 Temperaturkalibrierung

Erforderliche Geräte:
Stabilisiertes Netzteil 12-18 V DC

Thermoelement Typ K (z. B. OMEGA-Modell KTSS-HH)

MULTIMETER (wie z. B. OMEGA-Modell HHM290)
Uhrmacherschraubendreher (Flachklinge)

Kalibrierungsablauf:

1. Schrauben Sie die Abdeckung des Schutzkopfes ab und entfernen Sie
diese.

2. Verdrahten Sie den Messumformer wie auf Seite 13 gezeigt.

3. Schalten Sie die Spannungsversorgung ein und lassen Sie das Gerät
für 10 Minuten aufwärmen.

4. Legen Sie den Referenztemperaturfühler neben den ausgebauten
Flügelrad-Sensor auf die Werkbank.

5. Schließen Sie den Referenztemperaturfühler an ein Thermometer
an und warten Sie einige Minuten, bis sich der Messwert stabilisiert
hat. Notieren Sie die mit dem Referenztemperaturfühler gemessene
Temperatur als „Rtemp“

6. Berechnen Sie den Ausgangsstrom des Messumformers
für die Umgebungstemperatur, in der sich Sensor und
Referenztemperaturfühler befinden, anhand der folgenden
Gleichung.

Beispiel: Sie messen mit dem Referenztemperaturfühler 23,4°C

7. Gleichen Sie den Ausgangsstrom mit dem Potentiometer P3 auf den
oben berechneten Wert ab.

8. Die Kalibrierung ist abgeschlossen.

0,16 x Rtemp + 4 = Ausgangseinstellung

0,16 x 23,4 + 4 = 7,74 mA

12

FP7002/FP7002A Durchfluss/Temperaturmessumformer

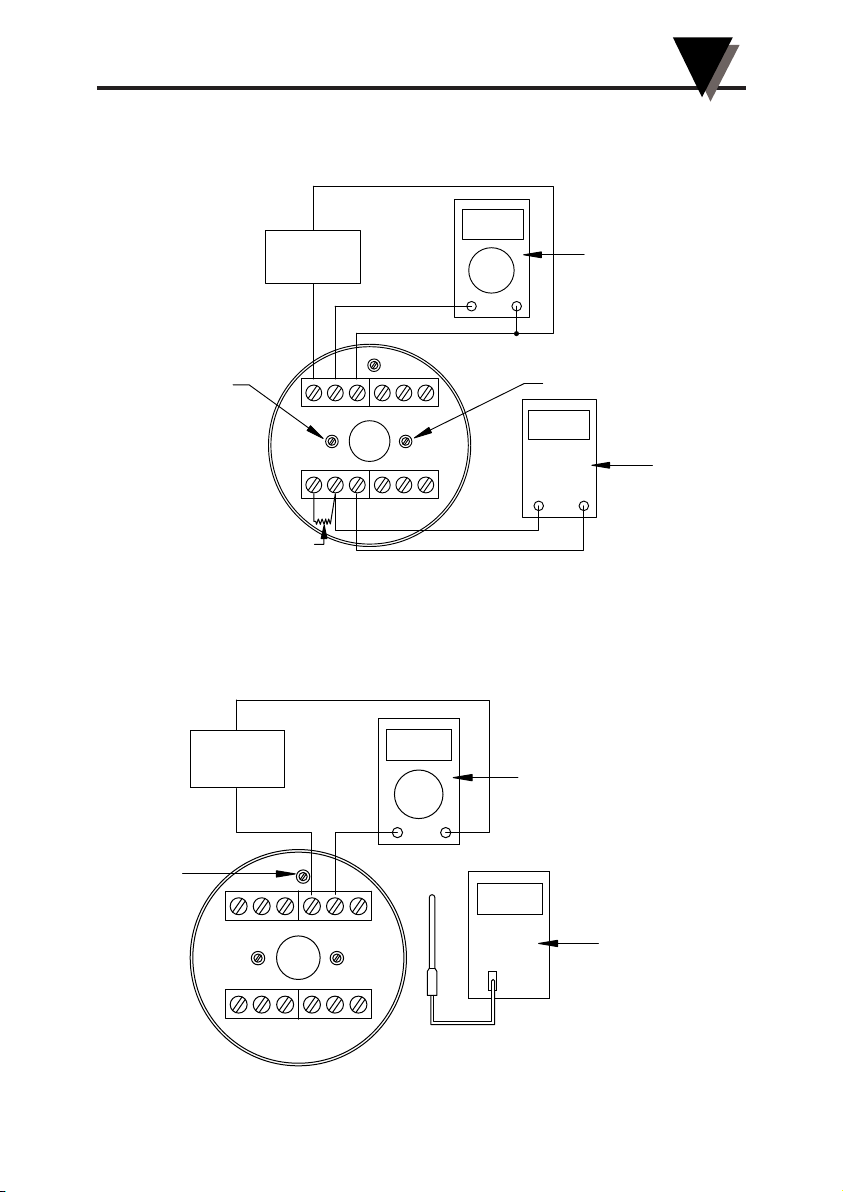

4.3 Einrichtung der Kalibrierung

4.3.1 Einrichtung der Durchflusskalibrierung

4

18 V DC

VERSORGUNG

P1

TB6

TB1

Zur Kalibrierung

Widerstand und

weißen Draht abklemmen

MAX

+

123 456

4.00 mA

+

–

P2

TB3

154 326

TB4

0.00 Hz

+

Abbildung 4-1. Einrichtung der Durchflusskalibrierung

4.3.2 Einrichtung der Temperaturkalibrierung

–

18 V DC

MAX

VERSORGUNG

+

7.85 mA

+

MULTIMETER

–

MULTIMETER

–

FREQUENZ­GEBER

P3

C

23.0

TB6

TB1

1

6

54 3

5432

6

TB3

1

2

TB4

THERMOMETER

Abbildung 4-2. Einrichtung der Temperaturkalibrierung

13

FP7002/FP7002A Durchfluss/Temperaturmessumformer

4

Sensor/Messumformer

FP7002 Körper: Polypropylen/Welle: 316SS

T-Stück zur Montage (einschließlich Kontermutter)

PVC, SCHED. 40 Verzinktes Eisenrohr Rohr- Bereich
(Modellnummer) (Modellnummer) maß (l/m)

FP7007 FP7007-GI
FP7010 FP7010-GI 1" 11-190
FP7012 FP7012-GI 11⁄4" 19-340
FP7015 FP7015-GI 11⁄2" 26-470
FP7020 FP7020-GI 2" 42-775
FP7025 FP7025-GI 21⁄2" 56-1075
FP7030 FP7030-GI 3" 95-1740
Andere Werkstoffe für das T-Stück zur Montage auf Anfrage.

K-Faktoren zur Kalibrierung

Modellnummer K-Faktor Bestellnummer K-Faktor

FP7007 108,78 FP7007-GI 159,85
FP7010 70,53 FP7010-GI 82,94
FP7012 41,16 FP7012-GI 48,81
FP7015 29,46 FP7015-GI 35,52
FP7020 15,52 FP7020-GI 20,62
FP7025 11,40 FP7025-GI 12,44
FP7030 6,64 FP7030-GI 7,22

3

⁄4" 7,6-110

Viskosität und Oberflächenspannung verschiedener Flüssigkeiten bei 293 K

Typische Flüssigkeit Viskosität/cP Oberflächenspannung m

Diethylether 0,233 0,0728
Chloroform 0,580 0,0271
Benzol 0,652 0,0289
Kohlenstofftetrachlorid 0,969 0,0270
Wasser 1,002 0,0728
Ethanol 1,200 0,0228
Quecksilber 1,554 0,4360
Olivenöl 84 _
Castoröl 986 –
Glyzerin 1490 0,634
Glas Sehr hoch –

14

-1

FP7002/FP7002A Durchfluss/Temperaturmessumformer

Abschnitt 5 - Technische Daten

Durchflussmessumformer

Genauigkeit: ±2% des Endwerts
Wiederholbarkeit: ±1% des Endwerts
Spannungsversorgung: 9 bis 18 V DC, 50 mA max., stabilisiert
Eingang: DC-Impuls von Flügelrad
Ausgang: 4 bis 20 mA oder 1 bis 5 V DC,

Max. Schleifenwiderstand: Widerstand in Ohm = (Ub - 9 V)/0,02 A

Temperaturmessumformer

Genauigkeit: ±1,7°C
Wiederholbarkeit: ±0,2°C
Bereich: 0 bis 100°C
Spannungsversorgung: 9 bis 18 V DC, 30 mA max., stabilisiert
Ausgang: 4 bis 20 mA oder 1 bis 5 V DC,

Max. Schleifenwiderstand: Widerstand in Ohm = (Ub - 9 V)/0,02 A

5

3-Leiteranschluss

2-Leiteranschluss

Allgemeines

Nicht-medienberührte Materialien

Messumformergehäuse: IP-geschützt - Lackierter Aluminiumguss

Medienberührte Materialien

Sensorgehäuse: Polypropylen-Gehäuse

Max. empfohlene
Medienviskosität: 5 Centipoise

(PVDF als Option),
PVDF-Flügelrad,
FPM O-Ring, 316SS-Welle.
Modell FP7002A, einschließlich
Kontermutter aus Messing.
Modell FP7002, einschließlich
Kontermutter aus PVC.

15

FP7002/FP7002A Durchfluss/Temperaturmessumformer

5

Medientemperatur/ Maximale Kennwerte der Verrohrung
Druckbereich: beachten. Je nach Material des T-Stücks

zur Montage kann die maximale
Betriebstemperatur/der Druck durch die
Rohrleitungen begrenzt sein, nicht durch
den Sensor.
Für alle PVC-T-Stücke dürfen wegen
des Einsatzes im T-Stück die folgenden
Werte nicht überschritten werden:
10,5 bar bei 27°C,
6,89 bar bei 38°C,
4,2 bar bei 49°C und
2,1 bar bei 60°C
FP7000-Sensor:
0° bis 26°C bis zu 10,5 bar;
darüber linear abnehmend
auf 1,2 bar bei max. 93°C.

16

GARANTIEBEDINGUNGEN

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate,
gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um
Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders
gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt
werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR)
zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder
instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind.
Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte,
Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie
ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden
Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche
Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen.
Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten.
OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen.
OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob
ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen
bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert
des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob
diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in
medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA
verkauften Produkte resultieren.

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem
Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die
Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um
Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte
die folgenden Informationen bereit, bevor Sie sich an
OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen
zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

OMEGA ist eine eingetragene Marke der OMEGA ENGINEERING, INC.
© Copyright OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

Wenn es sich nicht um einen Garantiefall handelt, teilt
Ihnen OMEGA gerne die aktuellen Preise für Reparaturen
mit. Bitte halten Sie die folgenden Informationen bereit,
bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung
bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Für Ihren gesamten Bedarf
der Mess- und Regeltechnik

OMEGA … Ihr Partner

Online-Webshop www.omega.de

TEMPERATUR

VU Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
VU Leitungen: für Thermoelemente, Pt100 und Thermistoren
VU Kalibriergeräte und Eispunkt-Referenz
VU Schreiber, Regler und Anzeiger
VU Infrarot-Pyrometer

DRUCK UND KRAFT

VU Dehnungsmessstreifen, DMS-Brücken
VU Wägezellen und Druckaufnehmer
VU Positions- und Wegaufnehmer
VU Instrumente und Zubehör

DURCHFLUSS UND FÜLLSTAND

VU Massedurchflussmesser und Durchflussrechner
VU Strömungsgeschwindigkeit
VU Turbinendurchflussmesser
VU Summierer und Instrumente für Chargenprozesse

pH/LEITFÄHIGKEIT

VU pH-Elektroden, pH-Messgeräte und Zubehör
VU Tisch- und Laborgeräte
VU Regler, Kalibratoren, Simulatoren und Kalibriergeräte
VU Industrielle pH- und Leitfähigkeitsmessung

DATENERFASSUNG

VU Kommunikations-gestützte Erfassungssysteme
VU PC-Einsteckkarten
VU Drahtlose Sensoren, Messumformer, Empfänger und Anzeigen
VU Datenlogger, Schreiber, Drucker und Plotter
VU Software zur Datenerfassung und -analyse

HEIZELEMENTE

VU Heizkabel
VU Heizpatronen und -streifen
VU Eintauchelemente und Heizbänder
VU Flexible Heizelemente
VU Laborheizungen

UMWELTMESSTECHNIK

VU Mess- und Regelinstrumentierung
VU Refraktometer
VU Pumpen und Schläuche
VU Testkits für Luft, Boden und Wasser
VU Industrielle Brauchwasser- und Abwasserbehandlung
VU Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff

M4054-DE / 06.2014
