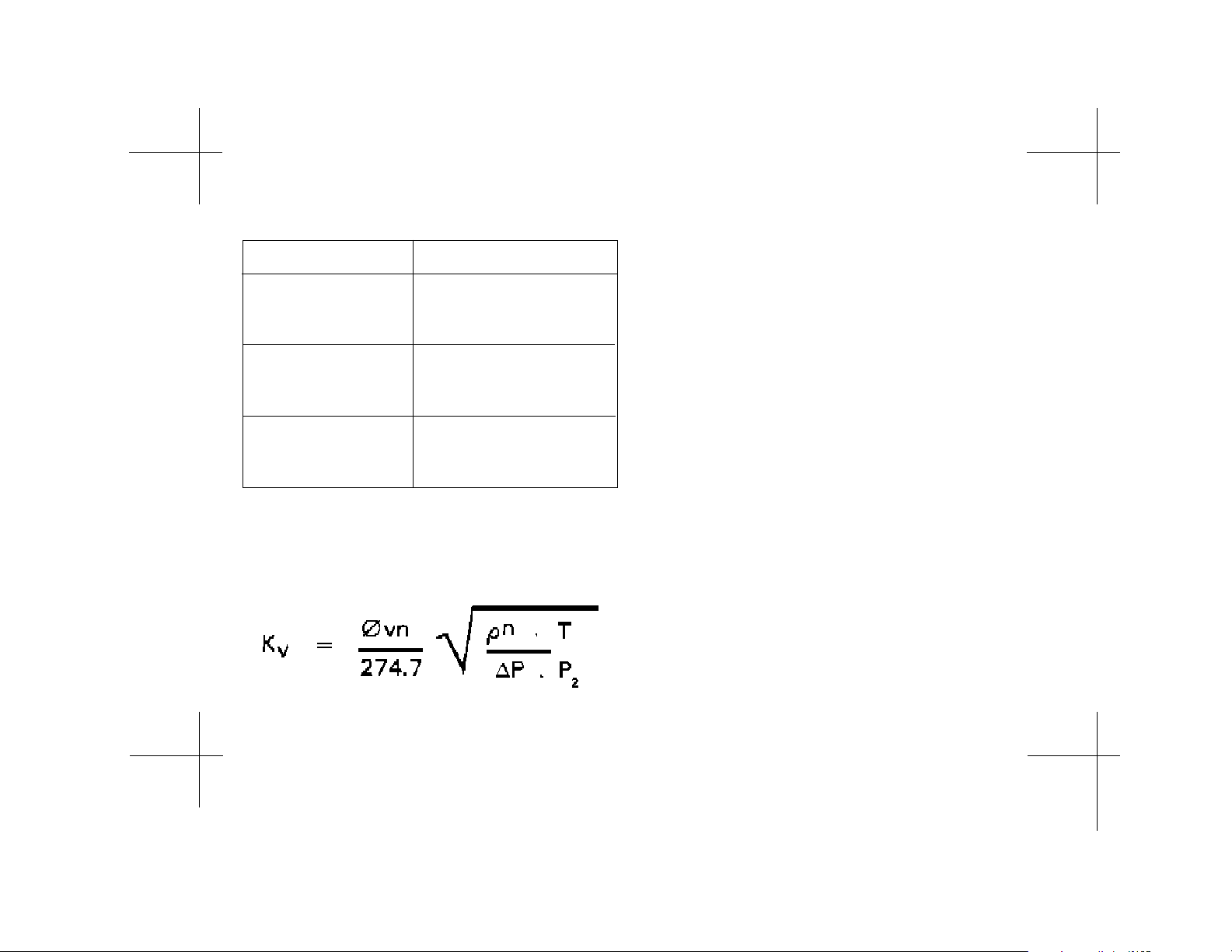

TABLEAU 1

V aleurs de Kv pour la série FMA760/770

Modèle N° Valeur de Kv

FMA-760

à 2,2 x 10
FMA-770

FMA-771

à 7,7 x 10
FMA-774

-2

-2

MODE D'EMPLOI

1. Généralités

Les contrôleurs et débitmètres de masse FMA760/770 et
FMA860/870 ont des caractéristiques particulières qui peuvent
être mises en oeuvre facilement par l'utilisateur parmi lesquel­les on peut citer :

1.1. Sur les débitmètres de masse FMA860/870, la fonction
de contrôle est installée sur la carte CI. On peut donc ajouter
au dernier moment une valve de contrôle afin de réaliser une
boucle asservie sans nécessiter l'utilisation d'un contrôleur.

FMA-775

à 1,0
FMA-776

Déterminer la valeur de ∆P désirée aux bornes de la valve.
La valeur de ∆P doit être au moins égale à 20% de la pres-
sion d'alimentation du gaz, ou, dans le cas de systèmes en
boucle fermée, de la pression différentielle totale dans la bou­cle. Si ∆P est entre 20 et 50% de la pression d'alimentation
du gaz, utiliser la formule suivante :

4

1.2. Les contrôleurs de débit de masse FMA760/770 compor­tent une sécurité de valve qui permet à l'utilisateur d'ouvrir et
de fermer complètement la valve de contrôle indépendamment
du réglage du point de consigne. Pour ouvrir complètement la
valve court-circuiter les broches 5 et 7 au moyen d'un interrup­teur. Pour fermer complètement la valve installer un interrup­teur ouvert entre la broche 4 du contrôleur et la borne com­mune (0 Vcc) de l'alimentation.

2. Préchauffage

Une fois que les raccordements appropriés de gaz et d'électri­cité ont été effectués et que le niveau de fuite du système a
été convenablement testé, mettre l'appareil sous tension et le
laisser préchauffer pendant au moins 10 minutes pour le sta­biliser. Pendant le préchauffage la pression de gaz peut ou
non être appliquée.

1

3. Positions des Cavaliers

Les cavaliers sont situés sur la carte CI. Pour accéder à cette
carte, dévisser les deux vis situées sur les côtés des modèles
FMA760/770 et FMA860/870. Se reporter à la Figure 1.

J6 - Détermine le temps de réponse de l'électronique installée
sur la carte. Si les bornes du cavaliers sont raccordées, le
temps de réponse le plus rapide est alors autorisé à savoir 1­2 secondes. Si les bornes du cavalier ne sont pas raccordées,
le temps de réponse standard est en service, à savoir 8-12
secondes.

J3
Connecteur de
valve

4. Remise à Zéro

Après le préchauffage, la circulation du gaz étant supprimée,
utiliser le potentiomètre marqué L (voir Figure 1) pour ajuster
l'affichage afin d'obtenir une lecture d'environ 0,5%. L'électro­nique de l'appareil comporte un seuil préréglé qui évite toute
dérive négative du zéro. Quand il est nécessaire d'effectuer ce
réglage, s'assurer tout d'abord que l'on a bien une déviation
positive (+), puis lentement ajuster l'affichage pour obtenir une
lecture d'environ 0,5%.

5. Démarrage

Ouvrir l'alimentation de gaz et régler le point de consigne à
environ 10%. Eviter les brusques montées en pression. Placer
graduellement l'appareil à son niveau normal de fonctionne­ment.

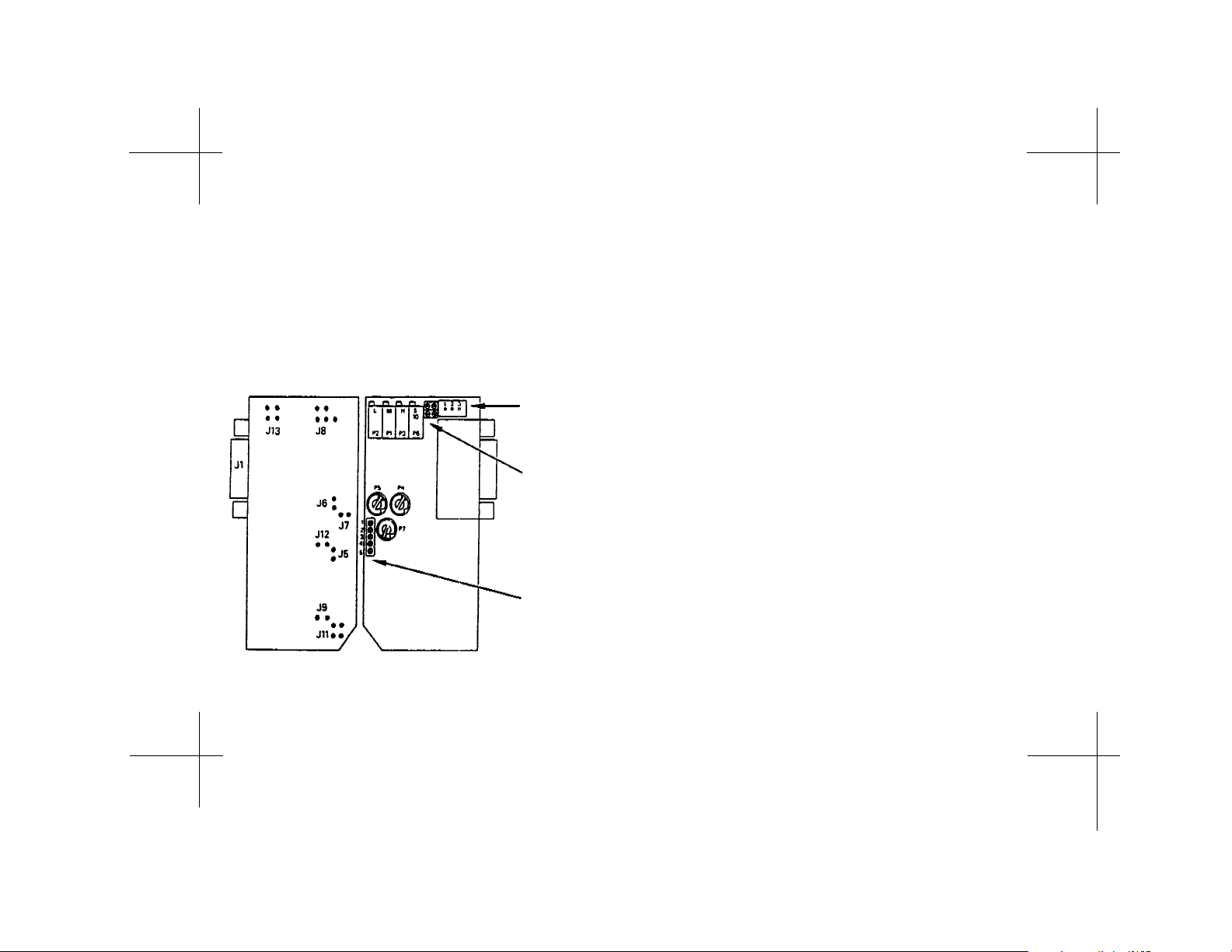

Figure 1. Positions des cavaliers

et réglages de L, M, et H

23

J4
Signal de sor­tie tension / si­gnal de sortie
courant

J2

6. Calcul et choix de la valeur Kv pour les
contrôleurs de la série 760/770

Lorsque l'on change de gaz, de température et/ou de pression
pour lesquels l'appareil a été précédemment étalonné, il est
indispensable de revérifier que l'orifice d'arrivée de gaz est cor­rectement dimensionné. Pour ce faire, effectuer les calculs in­diqués ci-après.

Les valeurs de Kv pour les Contrôleurs de la série FMA760/
770 sont données dans le Tableau 1 ci-après.
