GUIA RÁPIDO DE INSTRUÇÕES
Este manual contém instruções detalhadas para a operação do instrumento FD613. As
instruções resumidas a seguir são fornecidas para auxiliar um operador experiente na operação
básica do instrumento. Cas o o operador não esteja f amiliarizado com es te tipo de dispositivo,
ele deverá consultar as explicações detalhadas na letra correspondente nas páginas de
A. Escolha um local para instalar o transdutor que esteja a uma distância de,
pelo menos, 10 vezes o diâmetro do tubo a jusante e 5 vezes o diâmetro a
montante de pontos em que há perturbações no f luxo (por exemplo, joelhos,
tês, válvulas, etc.).
8 a 11.
B. Para instalar o transdutor, posicione-o em
um tubo horizontal a cerca de 90 graus da
parte superior do tubo.
C. Remova ferrugem, incrustações e tinta do
local de montagem. Limpe até atingir o
metal. Tubos plásticos não precisam de
preparo.
D. Conecte o transdutor na respectiva entrada.
4
Page 5
Vazão
Transdutor
PASSO E
PASSO F
E. Aplique aproximadamente ⅛" (3
mm) de graxa de silicone na
superfície do transdutor. Posicione
a superfície sobre a área
preparada do tubo. Segure o
transdutor paralelo ao tubo, com o
cabo voltado na direção a jusante
do fluxo.
F. Aperte a tecla ON/OFF
(liga/desliga). Aguarde, pelo
menos, 30 segundos antes de
registrar uma leitura. O FD613
desligará automaticamente depois
de três minutos.
G. Para trocar as unidades de
medida, pressione a tecla FT/SEC
– M/SEC.
5
Page 6
Descrição
Especificação
Alimentação
Quatro baterias alcalin as AA prop orc i ona m mai s
Intervalo de Vazão
0,30 a 30,00 FPS [0,10 a 9,00 MPS]
Temperatura
Eletrônica: -28°F a +140°F [-20°C a +60°C]
Classificação da
Carcaça
NEMA 12X, resistente a respingos
Exatidão
±2% do fundo da escala
Montagem do
Portátil (externo, do tipo clamp on), utiliza
Vazão
Transdutor
Figura 1
INTRODUÇÃO E TEORIA PARA A OPERAÇÃO
Os medidores de vazão com deslocamento de fase da série FD613
apresentam tecnologia de medição Trans-Phase, fornecendo avaliações de
velocidade de fluxo confiáveis em sistemas fechados de tubulação. O FD613
utiliza um transdutor não invasivo, portátil ou preso ao lado externo do tubo.
Em segundos, uma tela LCD de 0,7 polegadas (18 mm) oferece leituras
estáveis, tanto em FPS (pés por segundo) quanto em MPS (metros por
segundo). Esse produto é projetado para funcionar com tubos de metal,
plástico ou borracha que contenham líquidos com sólidos suspensos de mais
de 100 ppm ou gases arrastados que atuam com refletores.

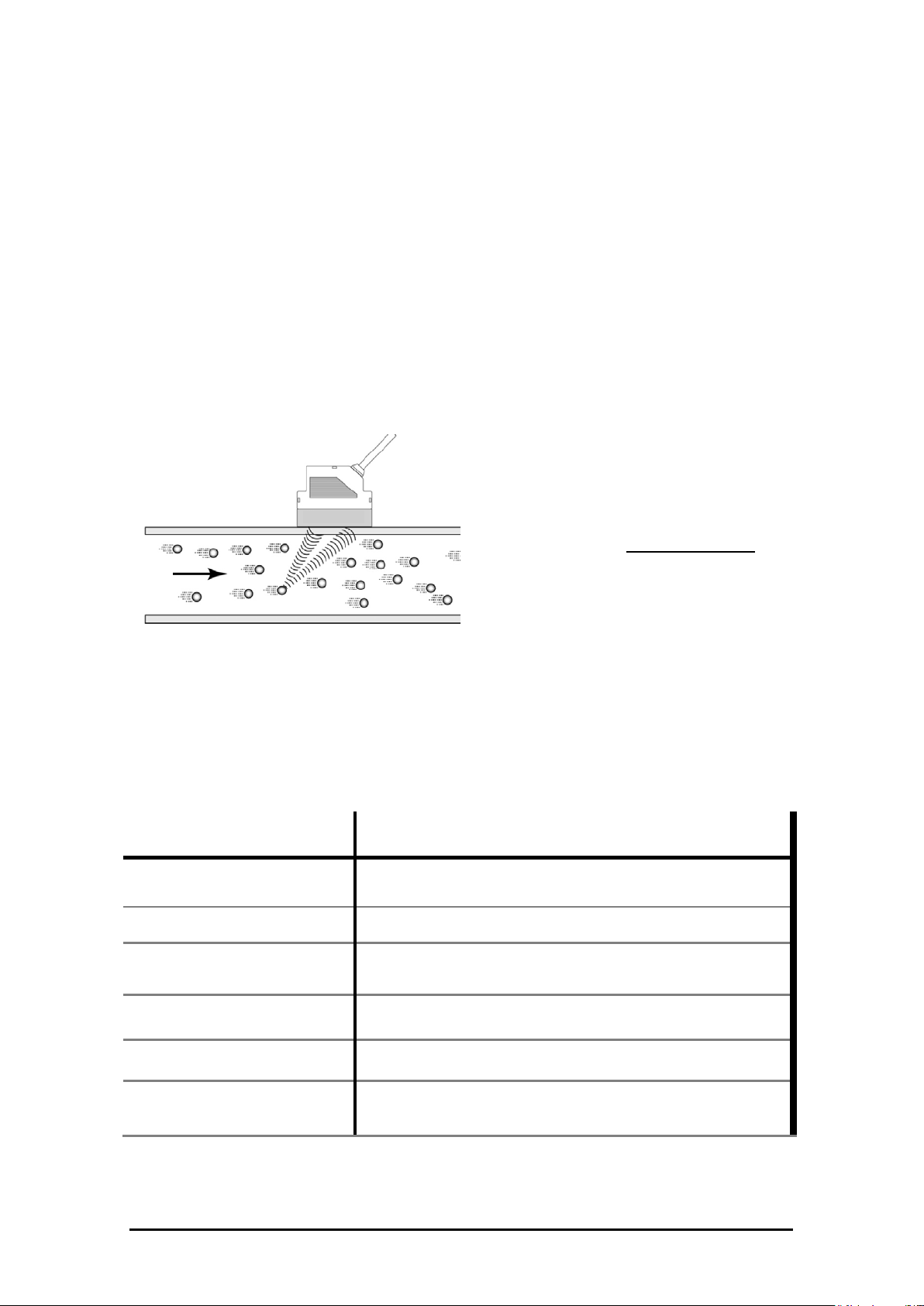

Os medidores com deslocamento de fase utilizam dois cristais piezoelétricos
dentro de um transdutor para transmitir a energia ultrassônica para o f luxo do
fluido e receber o som refletido dos
refletores (sólidos suspensos ou
gases arrastados) presentes no

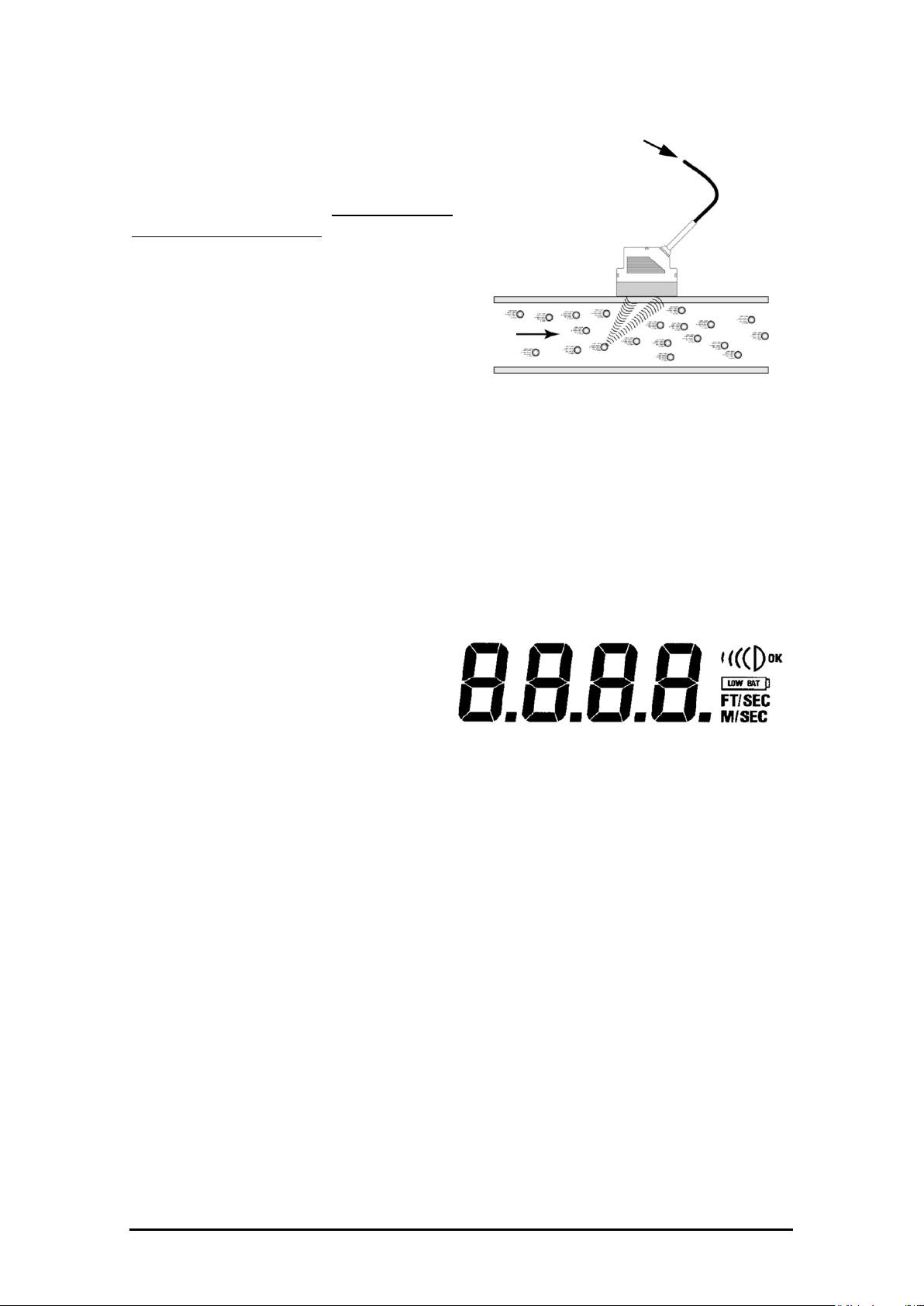

líquido. Veja a Figura 1. De acordo
com as teorias de Christian Johann
Doppler (por volta de 1842), se o
líquido estiver em movimento (e,
portanto, levando os refletores) e
se houver energia oscilante
aplicada ao refletor em movimento,
a frequência de oscilação da
energia refletida será alterada em
relação à frequência transmitida. A magnitude da alteração na frequência é
diretamente proporcional à velocidade do refletor.
ESPECIFICAÇÕES
transdutor
de 30 horas de operação
Transdutor: -40°F a +180°F [-40°C a +82°C]
acoplante acústico, co mo o DOW 111
6
Page 7

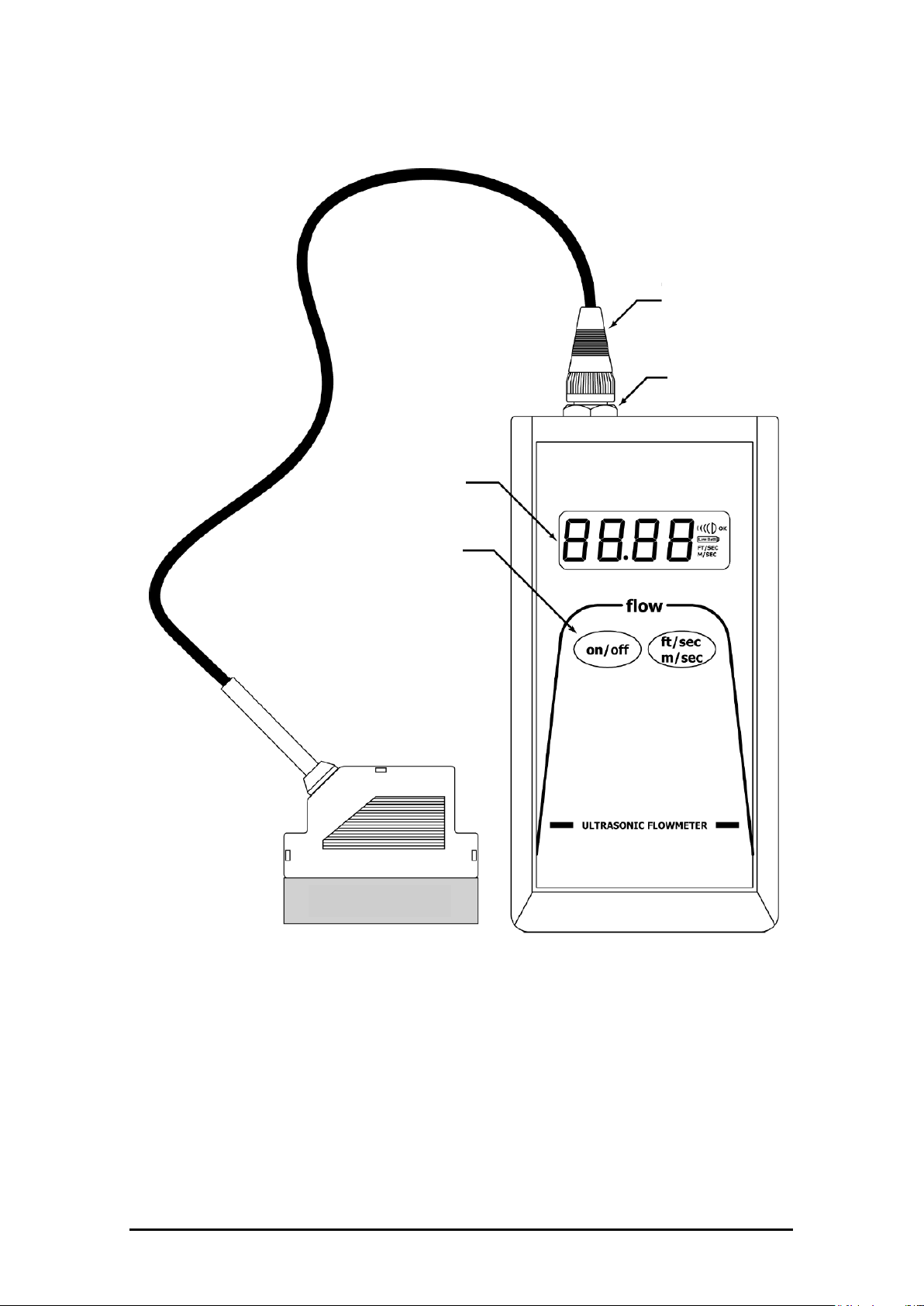

Plugue do
Transdutor
Conector do
transdutor
Tela
Teclado
Transdutor
CONTROLES E TERMINOLOGIA
Observação: o compartimento da bateria
do FD613 fica na parte de trás da carcaça.
Remova os dois parafusos superiores para
acessá-lo.
7
Page 8
Dimensão a
montante:
Dimensão a
jusante
Configuração da Tabulação
e Posição do Transdutor
Diâmetros
do Tubo
Diâmetros
do Tubo
*
**
VAZÃO
VAZÃO
VAZÃO
VAZÃO
VAZÃO
VAZÃO
A. LOCALIZAÇÃO DO TRANSD UTOR
Escolher o local apropriado para realizar uma medição de vazão é a etapa
mais importante da operação. O transdutor utilizado pelo medidor de vazão
FD613 contém dois cristais piezoelétricos para transmitir e receber sinais
ultrassônicos através da parede de um tubo. Selecione um local do tubo com
trechos retos adequados (sem perturbações no fluxo), tanto a montante quanto
a jusante, para obter leituras estáveis e precisas. A Tabela 1 apresenta
exemplos de configurações comuns de tubulação e comprimentos mínimos
recomendados a jusante e montante.

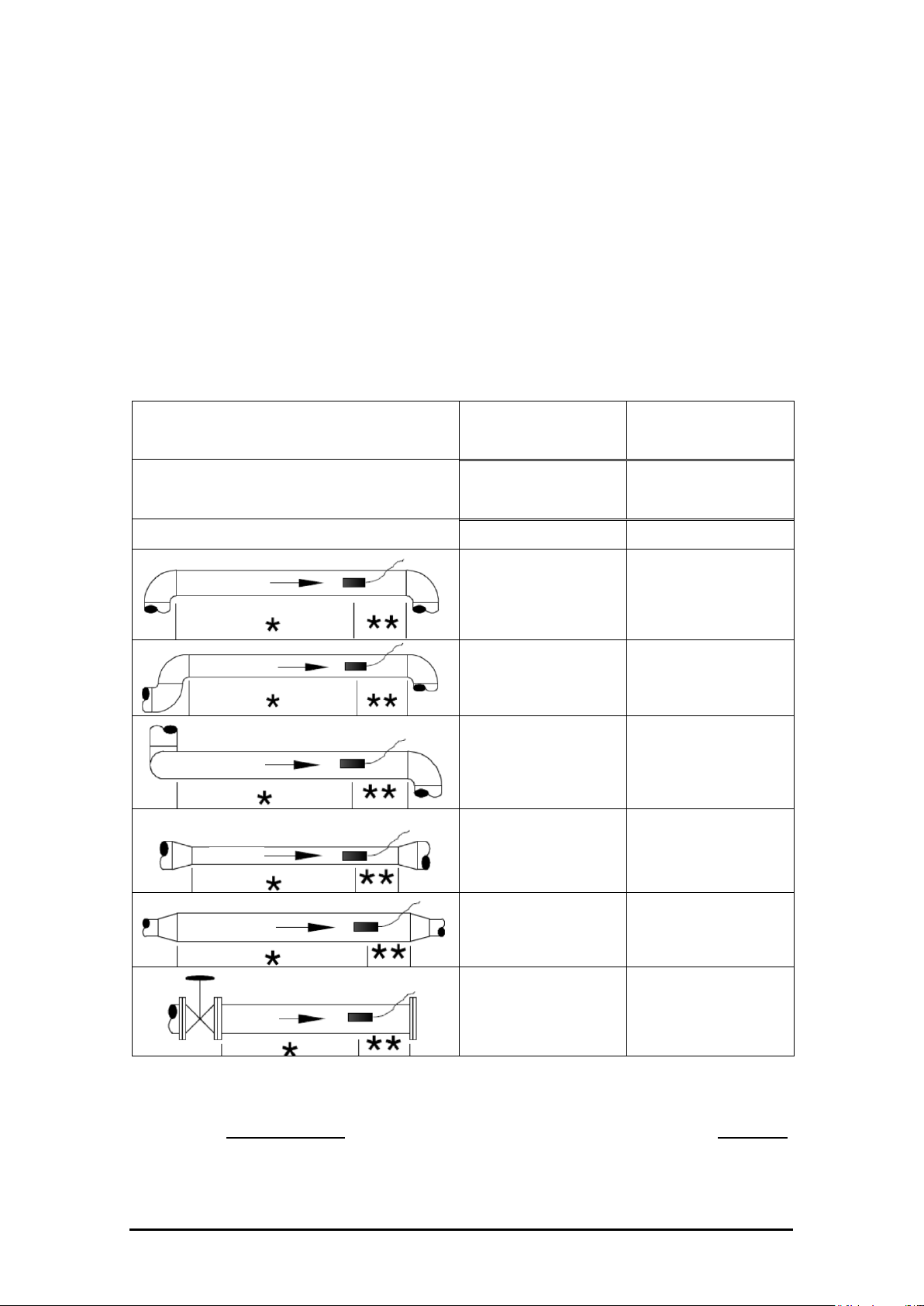

Tabela 1
9 3
14 3
24 4
8 3
8 3
Observação: caso não haja uma tubulação reta adequada, o FD613
funcionará repetidamente, mas, muito provavelmente, não atingirá a exatidão
ideal.
8
24 4
Page 9
OBSERVAÇÃO: a vedação ambiental resistente a respingos é proporcionad a
líquido.
SIM
SIM
NÃO
NÃO
Figura 2
B.LOCAIS PARA MONTAGEM NO TUBO

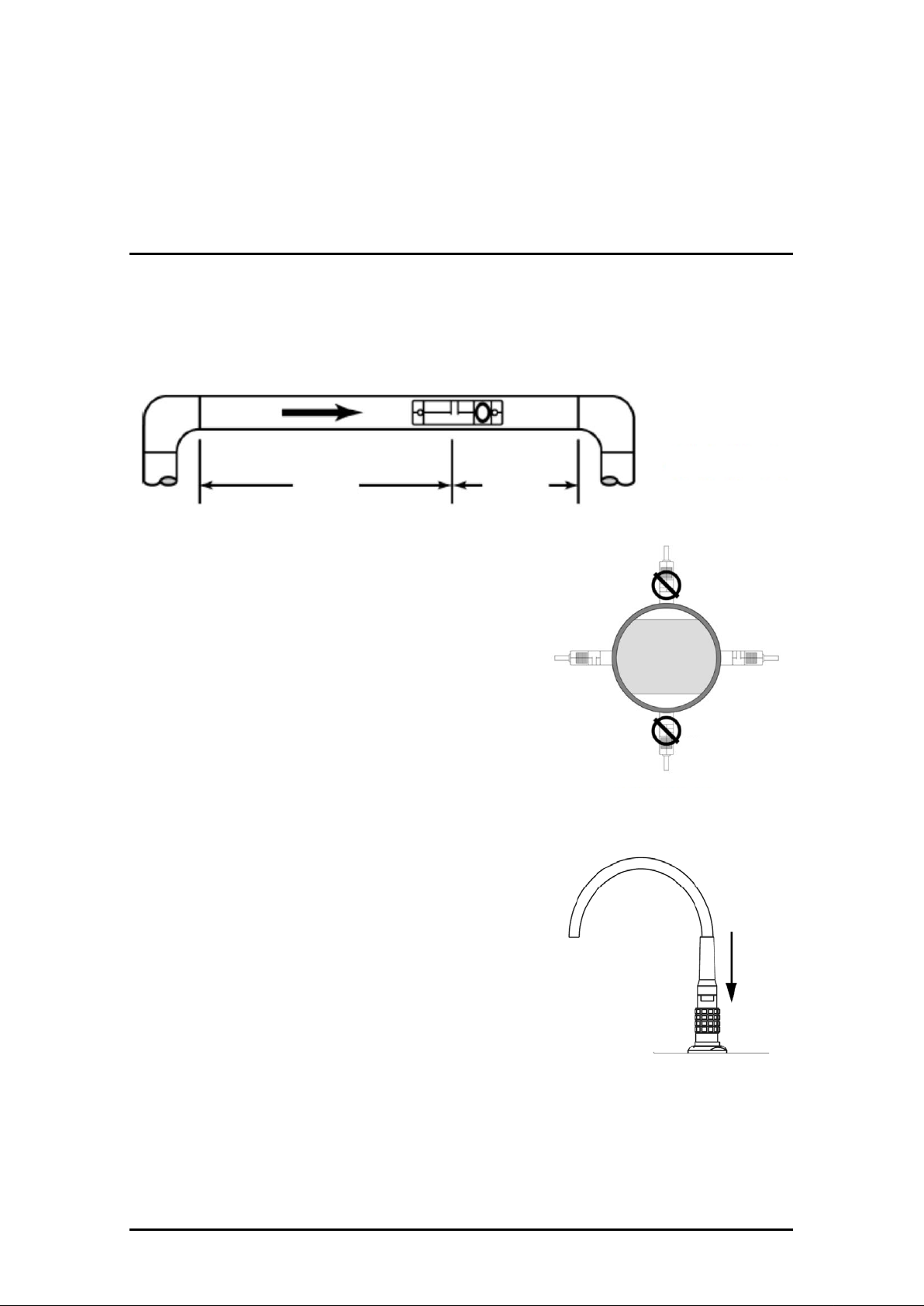

Se o transdutor for instalado em um tubo
horizontal, escolha uma posição, a
aproximadamente 3 horas ou 9 horas,
considerando a posição 12 horas como
sendo no topo do tubo. Normalmente,
essas posições oferecem uma
penetração acústica ideal no líquido em
movimento. Conforme ilustrado na figura
2, o posicionamento no topo ou na parte
inferior do tubo pode resultar em baixa
penetração do som em virtude da
existência de bolhas de ar (na parte de
cima da tubulação) ou de sedimentos (na
parte de baixo).
Se o transdutor for aplicado a um tubo vertical, a orientação não faz diferença.
C. PREPARAÇÃO DO TUBO
Antes que a superf ície do transdutor possa ser acoplada à do tubo, uma área
um pouco maior do que a superfície plana do transdutor deve ser limpa até
expor o metal no tubo. Remova incrustações, ferrugem e tinta. Seque e limpe
completamente a superfície de montagem.
Observação: tubos plásticos, como PVC ou PVDF, normalmente, não
precisam de preparo.
D. CONECTANDO O T RANSDUTOR
Conecte o plugue do transdutor na respectiva entrada. A conexão é polarizada,
portanto, é necessário alinhar a ranhura.
somente quando o plugue do transd ut or es ti ver conectado na entrada. É
aconselhável conectá-lo antes de entrar em uma área em que há a
possibilidade de o FD613 se molhar com respingos ou cair dentro de um
E. APLICANDO O TRANSDUTOR
Para garantir um trajeto acusticamente condutivo entre a superfície do
transdutor e a superfície preparada do tubo, emprega-se um composto de
acoplamento. Um tubo de pasta lubrificante à base silicone Dow Corning 111
acompanha o medidor de vazão FD613. Essa pasta é adequada para a maioria
das instalações. Caso outro produto seja utilizado, este deverá ser específico,
a fim de não amolecer quando exposto à temperatura da superf ície do tubo ou
em condições ambientais.
9
Page 10
Vazão
Transdutor
Figura 3
Cabo do Transdutor
Figura 4

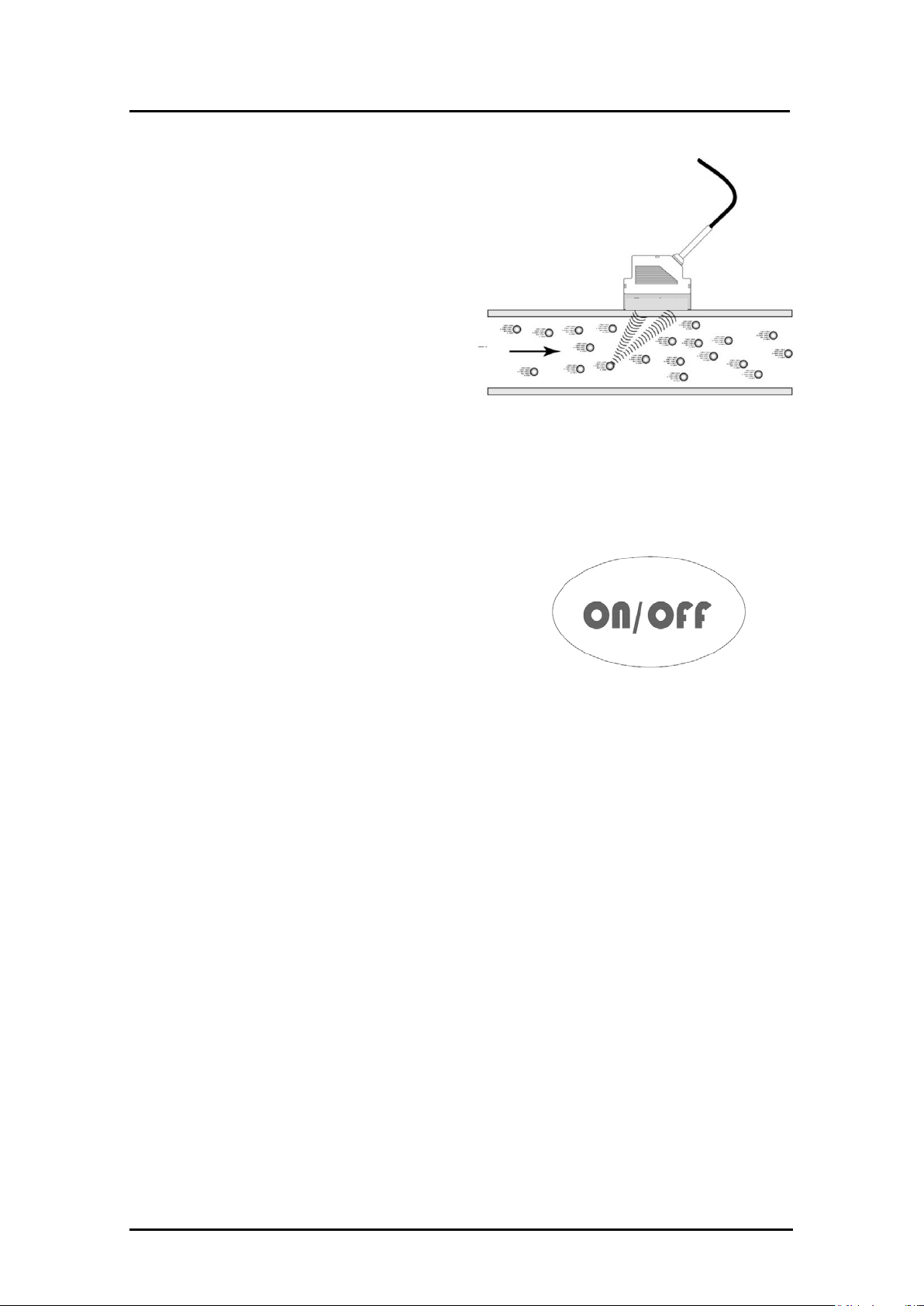

Aplique uma camada uniforme de
pasta, cerca de ⅛" (3 mm) de
espessura, à superfície plana do
transdutor. Posicione-o sobre a área
preparada do tubo, com o cabo
voltado para a jusante. Veja a Figura
3. Alinhe o transdutor com o tubo,
garantindo que esteja paralelo à
parede do tubo. Aplique pressão
somente o suficiente para manter o
transdutor no lugar. Caso nenhuma
leitura seja mostrada, faça um teste
esfregando o polegar no cabeçote
seco do transdutor. Os zeros deverão
exibir uma leitura de baixa vazão.
Para mais recomendações, consulte o
Guia de Tratamento de Falhas.
F. OBTENDO UMA LEITURA
Pressione a tecla ON/OFF no teclado. Quando ligado à energia, o FD613
realiza um diagnóstico interno e liga o transmissor ultrassônico. A tela mostrará
a opção Hold (fixar leitura) por cerca de cinco segundos. Se o transdutor tiver
sido instalado adequadamente em um tubo contendo líquido em movimento
com pelo menos 100 ppm de
partículas de tamanho igual ou
superior a 100 micron ou gases
arrastados, a tela começará a
indicar a velocidade. A unidade
de medida padrão é FPS (pés
por segundo). O tempo de
resposta do FD613 é de
aproximadamente 10 segundos
para obter uma leitura. A intensidade adequada do sinal é obtida quando o
ícone OK aparece no canto superior direito da tela. Veja a Figura 4. Leituras
realizadas sem a indicação deste ícone podem estar erradas. Recomenda-se a
realização de leituras de teste de pelo menos 30 segundos para garantir a
estabilidade da leitura.
O FD613 pode ser desligado, pressionando a tecla ON/OFF no teclado; a
unidade desligará automaticamente depois de cerca de três minutos de
operação.
G. ALTERANDO AS UNIDADES DE MEDIDA
Alterne entre FPS (pés por segundo) e MPS (metros por segundo)
pressionando a tecla FT/SEC – M/SEC no teclado.
10
Page 11
H. CONVERSÃO DE VELOCIDADE PARA VOLUME
As leituras de velocidade feitas com o FD613 podem ser prontamente
convertidas para medições de vazão volumétrica, como GPM (galões por
minuto) ou LPM (litros por minuto). A página 13 deste manual traz um diagrama
com conversões para muitos tubos populares de schedule 40. Caso o
diagrama não apresente o tamanho do tubo, utilize as equações a seguir:
Para conversão para GPM (diâmetro interno do tubo em
polegadas):
GPM = FT/SEC x 2.448 x I.D.2
Para conversão para LPM (diâmetro interno do tubo em
milímetros):
LPM = M/SEC x 0.047 x I.D.2
I. INDICAÇÃO DE BATERIA FRACA
Assim que a energia das baterias atingir o nível de 4 volts, o ícone LOW BAT
(bateria fraca) irá acender na lateral direita da tela. Baterias alcalinas comuns
proporcionam cerca de duas horas de funcionamento depois que o ícone LOW
BAT acender. O medidor de vazão irá parar de funcionar quando a tensão for
inferior a 3,5 volts. A 3,5 volts ou menos, uma mensagem de erro (Err1) será
mostrada e, em seguida, a unid ade é desligada.
Substitua as baterias, removendo os dois parafusos localizados na parte
superior da parte de trás da carcaça. Introduza quatro baterias alcalinas AA
novas, de acordo com a polaridade indicada no compartimento, e recoloque a
tampa. Um conjunto de baterias novas oferece cerca de 30 horas de
funcionamento. O uso de baterias de carbono não é recomendado.
Não guarde o FD613 com baterias descarregadas dentro do instrumento.
Baterias sem carga podem vazar e causar sérios danos aos circuitos internos
do FD613. O dano causado pelo vazamento de baterias não será incluído
na garantia do fabricante.
J. TESTE DA TELA
O FD613 contém um software para verificar o funcionamento dos segmentos
individuais da tela LCD. Para executar o teste, desligue o FD613. Pressione e
segure a tecla FT /SEC – M/SEC e, em seguida, aperte a tecla ON/OFF. Solte
ambas as teclas e verifique se todos os segmentos ilustrados na Figura 4
estão acesos. O número da versão de firmware do FD613 (FX.XX) é exibido no
final do teste.
11
Page 12
A unidade não LIGA
• Verifique se as baterias foram instaladas e
Indicação de "Err1"
• As baterias devem ser substituídas
Nenhuma leitura é obtida
• Falha no acoplamento acús ti co no t ub o.
Estão aparecendo traços
• A velocidade do líquido está acima de 30
As leituras aparecem,
• Baixa intensidade de sinal. As leituras de
Leituras incorretas
• Trans d utor mo ntado de forma incorreta.
GUIA DE TRATAMENTO DE FALHAS
quando a tecla ON/OFF é
pressionada
e o ícone OK não
aparece
se não estão descarregadas
Aplique a graxa de sil icone no transdutor.
• Verifique se o tubo está cheio de líquido em
movimento.
• Se o tubo tiver um revestimento plástico,
posicione o transdutor em outr o local . O
revestimento pode conter uma bolha de ar.
• O transdutor não f unciona. Esfregue o
cabeçote do transdutor com o poleg ar p ar a
obter uma leitura.
• O líquido contém menos de 3% de sólidos
suspensos.
na tela
mas o ícone OK não
• Posicione o transdutor em um local mai s
próximo a uma fonte de perturbação no fluxo
(por exemplo, um cotovelo, uma saída de
bomba ou válvula de controle).
FPS (9 MPS).
vazão podem estar erradas. Aproxime o
transdutor de uma fonte de perturbação
hidráulica.
• Um outro instrumento ultrassônico local está
funcionando em uma frequênc i a pr óx i ma à
do FD613.
• Vibração excessiva do tubo.
• Líquidos muito viscosos (espessos) geram
leituras inferiores à do fluxo real.
12
• O tubo não está completamente cheio de
líquido.
Page 13

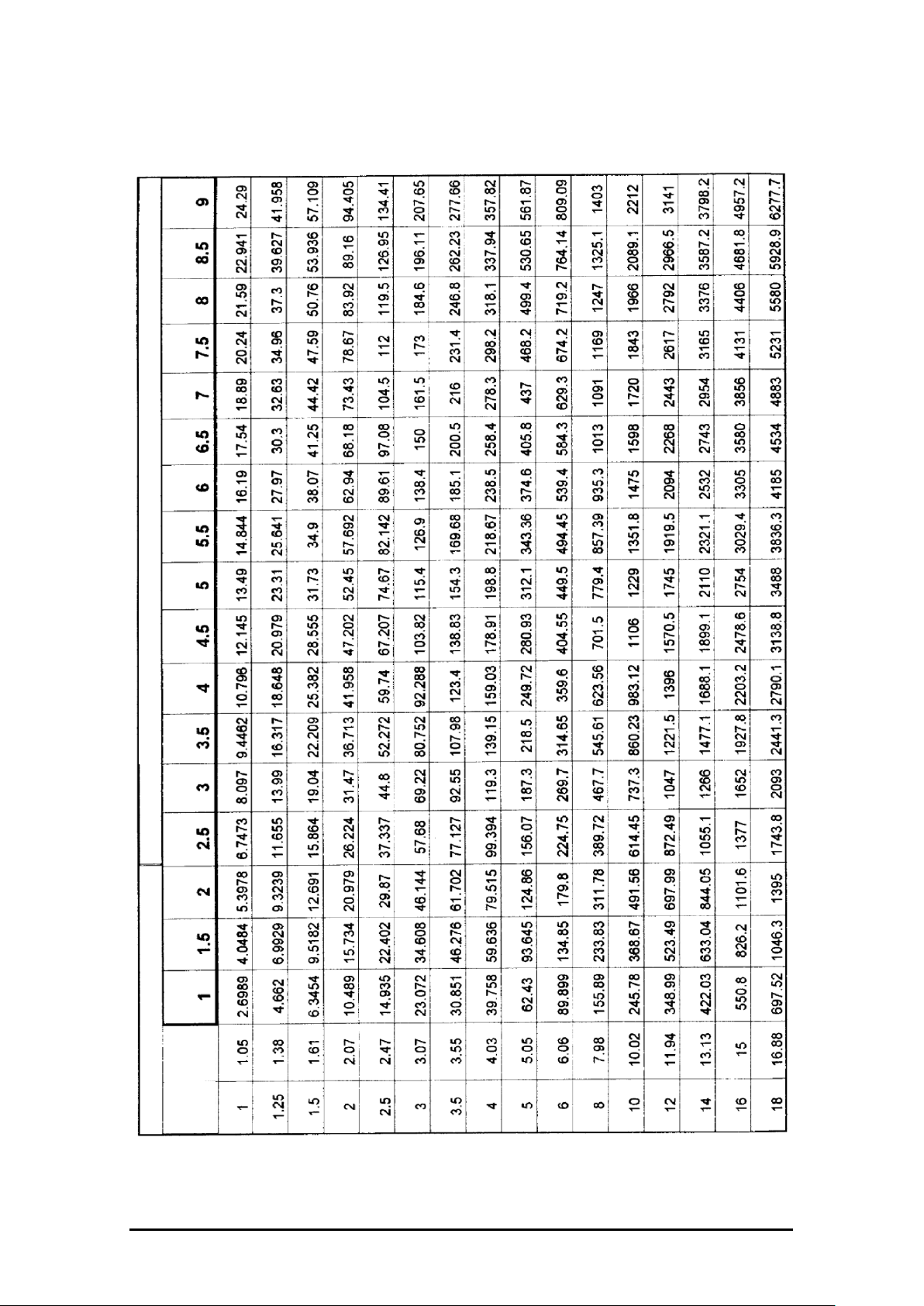

REFERÊNCIA CRUZADA FPS PARA GPM (Sch edule 40 )
TAMANHO
DIÂMETRO
EM POL.
TABELA DE CONVERSÃO DE VELOCIDADE PARA VOLUME DE LÍQUIDO
INTERNO
DO TUBO
NOMINAL
13
Page 14
PEÇAS DE REPOSIÇÃO E ACESSÓRIOS
NÚMERO DA PEÇA DESCRIÇÃO
D002-2007-001 Tira de aço inox para instalação, 36 polegadas (900 mm)
D002-2007-002 Tira de náilon para instalação, 30 polegadas (750 mm)
LUBRIFICANTE-FDT Acoplante, silicone (para instalação temporária)
FD613-S1 Series Transdutor FD613 para tubos pequenos
FD613-S2 Series Transdutor FD613 para tubos pequenos
FD613-S1 Series Manual de Operações FD613
D003-1009-005 Bolsa para transporte do FD613
14
Page 15
CASO VOCÊ PRECISE RETORNAR ALGUM PRODUTO
, tenha disponível as seguintes
O número da ordem de compra mediante o qual o
Modelo e número de série do produto dentro da garantia
Instruções para reparo e/ou problemas específicos
CASO VOCÊ PRECISE CONSERTAR ALGUM
do reparo. ANTES de consultar a OMEGA, tenha
GARANTIA/RESSALVA
A garantia dada pela OMEGA ENGINEERING, INC., referente a esta unidade, cobre defeitos relativos a material e
funcionalidade por um período de 13 meses, a contar da data da com pra. A OMEGA adiciona mais um (1) mês de
carência à garantia normal de um (1) ano para o produto, a fim de cobrir o tempo de manuseio e transporte. Isso
significa que os clientes da OMEGA podem contar máxima cobertura para cada produto.
Caso a unidade apresente qualquer defeito, deverá ser retornada à fábrica para avaliação. O Departamento de
Atendimento ao Cliente da OMEGA emitirá um número de Retorno Autorizado (AR), imediatamente após receber
comunicado via telefone ou por escrito. Assim que a unidade for avaliada pela OMEGA e, caso o produto seja dado
como defeituoso, será consertado ou substituído sem custo. A GARANTIA da OMEGA não se aplica a defeitos
decorrentes de qualquer ação do comprador, incluindo, dentre outros, manuseio incorreto, uso de interface não
recomendada, operação fora dos limites de projeto, reparo inadequado ou alteração não autorizada. No entanto, a
presente GARANTIA PERDERÁ SEU VALOR se ficar constatado que unidade foi violada ou caso haja evidência de
que o defeito foi causado por excesso de corrosão, corrente, calor, umidade ou vibração, ou por especificação
indevida, aplicação errônea, mal uso ou por qualquer outra condição operacional fora do controle da OMEGA. Os
componentes de desgaste não cobertos pela garantia, incluem, dentre outros, pontos de contato, fusíveis e triacs.
A OMEGA tem prazer em oferecer sugestões sobre o uso de seus diversos produtos, porém, a empresa não
assume responsabilidade por qualquer omissão ou erro, e nem tampouco assume a obrigação por quaisquer
danos decorrentes do uso de seus produtos, de acordo com informações fornecidas pela OMEGA, de forma
oral ou escrita. A OMEGA garante apenas que as peças por ela fabricadas estarão de acordo com as
especificações e livres de defeitos. A OMEGA NÃO OFERECE QUALQUER OUTRA GARANTIA E NEM FAZ
QUALQUER REPRESENTAÇÃO DE QUALQUER ESPÉCIE QUE SEJA, EXPRESSA OU IMPLÍCITA, A NÃO SER
O DIREITO DE PROPRIEDADE, E TODAS AS GARANTIAS IMPLÍCITAS, INCLUINDO QUALQUER GARANTIA DE
COMERCIABILIDADE E ADEQUAÇÃO A DETERMINADO FIM FICAM AQUI RECUSADAS. LIMITE DE
RESPONSABILIDADE: A correções às quais o comprador tem direito, conforme estabelecido neste
documento, são exclusivas e a totalidade da responsabilidade da OMEGA, relativa a este pedido, quer
baseada em contrato, garantia, negligência, indenização, responsabilidade objetiva ou de outra forma, não
excederá o preço da compra do componente objeto da dita garantia. Em hipótese alguma, a OMEGA será
responsabilizada por danos conseq uênc i as, incidentais ou especiais.
CONDIÇÕES: Os equipamentos comercializados pela OMEGA não devem e não podem ser utilizados: (1) como
"Componente Básico", de acordo com a Comissão de Regulamentação Nuclear (10; 21) do Código de
Regulamentação Federal (CFR, dos EUA) utilizado em conexão com qualquer instalação ou atividade nuclear; ou (2)
para fins médicos ou em seres humanos. Caso algum produto seja usado em conexão com qualquer instalação ou
atividade nuclear, para fins médicos ou venha a ser utilizado em seres humanos, ou, de qualquer forma, usado
indevidamente, a OMEGA não assume qualquer responsabilidade, conforme descrito em nossa
GARANTIA/RESSALVA e, além disso, o c omprador terá de indenizar a OMEGA e isentá-la de qualquer obrigação ou
dano decorrentes do uso do produto nesse respeito.
SOLICITAÇÃO DE RETORNO E/OU DÚVIDAS
Todas as solicitações de reparo sob garantia e/ou dúvidas deverão ser dirigidas ao Departamento de Atendimento do
Cliente da OMEGA. ANTES DE RETORNAR QUAISQUER PRODUTOS PARA A OMEGA, O COMPRADOR DEVERÁ
OBTER DO DEPARTAMENTO DE ATENDIMENTO AO CLIENTE DA OMEGA UMA AUTORIZAÇÃO DE RETORNO
(AR), A FIM DE EVITAR ATRASO NO PROCESSAMENTO. O número do AR concedido pela OMEGA deverá ser
apontado no lado externo da embalagem de retorno ou em qualquer correspondência pertinente.
O comprador arcará com os custos de transporte, frete, seguro e embalagem apropriada, a fim de evitar danos
durante o percurso.
DENTRO DA GARANTIA
informações, antes de entrar em contato com a OMEGA:
1.
produto foi COMPRADO.
2.
e
3.
relacionados ao produto.
A política da OMEGA é de oferecer alterações funcionais, e não de modelos, toda vez que for disponibilizada uma melhoria, dessa
forma permitindo que os clientes estejam sempre utilizando a tecnologia e a engenharia mais recentes.
OMEGA é uma marca registrada da OMEGA ENGINEERING, INC.
© Direitos autorais 2002 OMEGA ENGINEERING, INC. Todos os direitos reservados. Esta documentação não poderá ser copiada,
fotocopiada, reproduzida, traduzida ou reduzida a qualquer meio eletrônico ou a formato de leitura por máquina, no todo ou em
parte, sem o prévio consentimento escrito da OMEGA ENGINEERING, INC.
PRODUTO FORA DA GARANTIA, entre em contato
com a OMEGA para obter informações sobre o custo
disponível as seguintes informaçõe s:
1. Número da ordem de compra para cobrir o CUSTO
do reparo;
2. Modelo e número de série do produto e
3. Instruções para reparo e/ou problemas específicos
relacionados ao produto.
15
Page 16
Page 17
Onde posso encontrar tudo de que preciso
para medição e controle de pr ocessos ?
Na OMEGA... é claro!
Compre online na br.omega.com
TEMPERATURA
Termopar, detector de temperatura de resistência (RTD) e sondas de resistência térmica,
conectores, painéis e mont ag e ns
Fiação: T ermo p ar, detector de temperatura de resistência (R TD) e resistência térmica
Calibradores e referências para ponto de gelo
Registradores, controladores e monitores de processo
Pirômetros infravermelhos
PRESSÃO, ESFORÇO E FORÇA
Transdutores e extensôm etro s
Células de carga e manômetros
Transdutores de deslocamento
Instrumentação e acessórios
FLUXO/NÍVEL
Rotâmetros, fluxômetros de massa gás e computadores de fluxo
Indicadores de velocidade do ar
Sistemas de turbina/roda de pá
Totalizadores e controladores de lotes
pH/CONDUTIVIDADE
Eletrodos de pH, testes e acessórios
Medidores de bancada/laboratório
Controles, calibradores, simuladores e bombas
pH industrial e equipamento de condutividade
AQUISIÇÃO DE DADOS
Aquisição de dados e software de engenharia
Sistemas de aqui sição com base em com unicação
Cartões para Apple, IBM e compatíveis
Sistemas de registro de dados (datalogging)
Gravadores, impressoras e plotadoras
AQUECEDORES
Cabo de aquecimento
Aquecedores de cartucho e de tira
Aquecedores de imersão e de coleira
Aquecedores flexíveis
Aquecedores de laboratório
MONITORAMENTO E CONTROLE DO MEIO AMBIENTE
Medição e instrumentação de controle
Refratômetros
Bombas e tubulação
Monitores de ar, solo e água
Água industrial e tratamento de esgoto
pH, condutividade e instrumentos de medição de oxigênio dissolvido
M-3238/0210
Loading...
