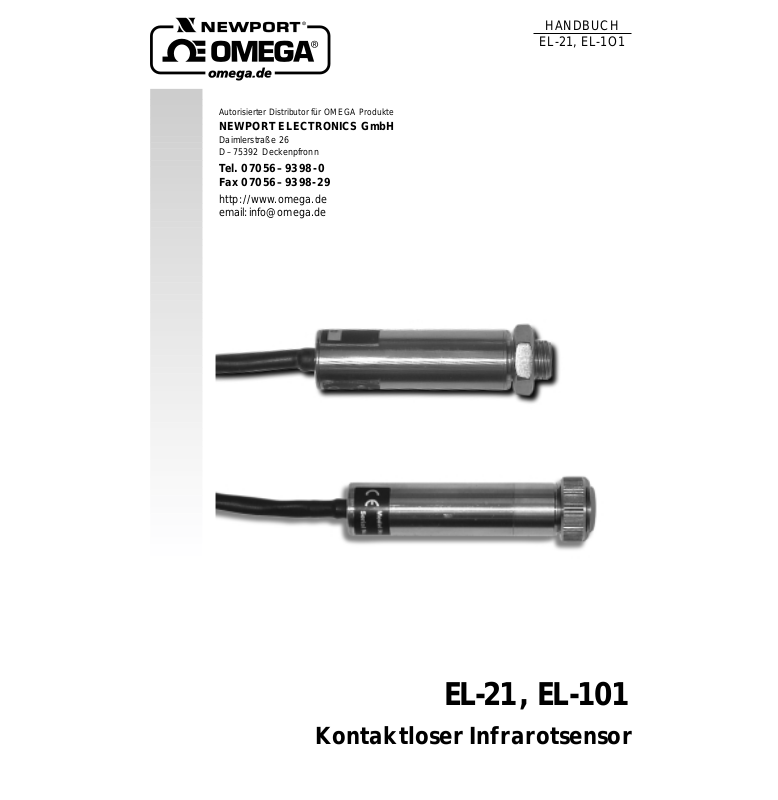

Page 1
Kontaktloser Infrarotsensor
EL-21, EL-101
HANDBUCH
EL-21, EL-1O1
7
Autorisierter Distributor für OMEGA Produkte
NEWPORT ELECTRONICS GmbH
Daimlerstraße 26
D–75392 Deckenpfronn
Tel. 07056–9398-0
Fax 070 56– 9398-29
http://www.omega.de
email:[email protected]
Page 2
Fester Bestandteil in OMEGA’s Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und EMVVorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender
Prüfung mit dem CE-Zeichen versehen.
Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt.
OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen
der Spezifkationen vor.
WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und sollten nicht an Menschen
eingesetzt werden.
Technische Unterstützung und Applikationsberatung erhalten Sie unter:
Deutschland Daimlerstrasse 26,
und Österreich: D-75392 Deckenpfronn
Tel: (07056) 9398-0 Fax: 49 (07056) 939829
Gebührenfrei in Deutschland: 0130 111 21 66
Europa:
Benelux: Postbus 8034, 1180 LAAmstelveen, Niederlande
Tel: (31) 20 6418405 Fax: (31) 20 6434643
Gebührenfrei in den Niederlanden: 06 0993344
e-mail: [email protected]
Tschechien: Ostravska 767, 733 01 Karvina
Tel: 42 (69) 6311899 Fax: 42 (69) 6311114
e-mail: [email protected]
Frankreich: 9, rue Denis Papin, 78190 Trappes
Tel: (33) 130-621-400 Fax: (33) 130-699-120
Gebührenfrei in Frankreich: 0800-4-06342
e-mail: [email protected]
Großbritannien: 25 Swannington Road, P.O. Box 7, Omega Drive,
ISO 9002-zertifiziert Broughton Astley, Leicestershire, Irlam, Manchester,
LE9 6TU, England M44 5EX, England
Tel: 44 (1455) 285520 Tel: 44 (161) 777-6611
Fax: 44 (1455) 283912 Fax: 44 (161) 777-6622
Gebührenfrei in England: 0800-488-488
e-mail: [email protected]
In Nordamerika:
USA: One Omega Drive, Box 4047
ISO 9001-zertifiziert Stamford, CT 06907-0047
Tel: (203) 359-1660 Fax: (203) 359-7700
e-mail: [email protected]
Kanada: 976 Bergar
Laval (Quebec) H7L 5A1
Tel: (514) 856-6928 Fax: (514) 856-6886
e-mail: [email protected]
USA und Kanada: Verkauf: 1-800-826-6342 / 1-800-TC-OMEGASM
Kundendienst: 1-800-622-2378 / 1-800-622-BESTSM
Engineering-Service: 1-800-872-9436 / 1-800-USA-WHENSM
TELEX: 996404 EASYLINK: 62968934 CABLE: OMEGA
Mexiko und Tel: (95) 800-TC-OMEGASM Fax: (95) 203-359-7807
Lateinamerika: In Spanisch: (203) 359-1660 ext: 2203 e-mail: [email protected]
Internet e-mail
http://www.omega.de
7
Page 3
OMEGA garantiert, daß die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt für den Sensor
13 Monate, gerechnet ab dem Verkaufsdatum. Damit räumt OMEGA/NEWPORT seinen Kunden eine zusätzliche
Kulanzzeit von einem Monat ein, um Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, daß diese
nicht zu Lasten des Anwenders gehen.
Wenn eine Fehlfunktion auftreten sollte, muß das betroffene Instrument zur Überprüfung an OMEGA/NEWPORT
eingeschickt werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine
Rückgabenummer (AR) zu erhalten. Wenn OMEGA/NEWPORT das Instrument bei der Überprüfung als defekt befindet, wird
es kostenlos ausgetauscht oder instandgesetzt. OMEGA’s/NEWPORT’s Garantie erstreckt sich nicht auf Defekte, die auf Handlungen
des Käufers zurückzuführen sind. Dies umfaßt, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher
Anschluß an andere Geräte, Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen.
Diese Garantie ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer
der folgenden Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen,
falsche Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere
Betriebsbedingungen, die außerhalb OMEGA’s/NEWPORT’s Einfluß liegen. Verschleißteile sind von dieser Garantie
ausgenommen. Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.
OMEGA/NEWPORT ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungsmöglichkeiten unserer Produkte zu
beraten. OMEGA/NEWPORT übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden,
die durch den Einsatz der Geräte entsprechend der von OMEGA/NEWPORT schriftlich oder mündlich erteilten Informationen
entstehen. OMEGA/NEWPORT garantiert ausschließlich, daß die von OMEGA/NEWPORT hergestellten Produkte zum
Zeitpunkt des Versandes den Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche
weitere Garantie, ob ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung
für einen bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist
auf den Wert des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig
davon, ob diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden.
Insbesondere haftet OMEGA/NEWPORT nicht für Folgeschäden und Folgekosten.
SONDERBEDINGUNGEN: Die von OMEGA/NEWPORT verkauften Produkte sind weder für den Einsatz in medizintechnischen
Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA/NEWPORT verkaufte
Produkte in medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise mißbräuchlich
oder zweckfremd eingesetzt werden, übernimmt OMEGA/NEWPORT keinerlei Haftung. Weiterhin verpflichtet sich der Käufer,
OMEGA/NEWPORT von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der
von OMEGA/NEWPORT verkauften Produkte resultieren.
GARANTIEBEDINGUNGEN
Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienstabteilung. Bitte erfragen Sie vor
dem Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden.
Die Rückgabenummer muß außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.
Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich,
um Beschädigungen während des Versands zu vermeiden.
RÜCKGABEN/REPARATUREN
Wenn es sich um einen GARANTIEFALL handelt, halten Sie
bitte die folgenden Informationen bereit, bevor Sie sich an
OMEGA/NEWPORT wenden:
1. Die Auftragsnummer, unter der das Produkt bestellt
wurde.
2. Modell und Seriennummer des Produkts sowie
3. Reparaturanweisungen und/oder Fehlerbeschreibung.
Wenn es sich NICHT um einen GARANTIEFALL handelt, teilt
Ihnen OMEGA/NEWPORT gerne die aktuellen Preise für
Reparaturen mit. Bitte halten Sie die folgenden Informationen bereit, bevor Sie sich an OMEGA/NEWPORT wenden:
1. Die Auftragsnummer, unter der die Instandsetzung oder
Kalibrierung bestellt wird.
2. Modell und Seriennummer des Produkts sowie
3. Reparaturanweisungen und/oder Fehlerbeschreibung.
OMEGA/NEWPORT behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur
Verfügung stellen zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.
OMEGA ist ein eingetragenes Warenzeichen der OMEGA ENGINEERING, INC.
© Copyright 2000 OMEGA ENGINEERING, INC. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche
Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein
elektronisches Medium oder eine maschinenlesbare Form übertragen werden.
Page 4
Für Ihren gesamten Bedarf
der Meß- und Regeltechnik
OMEGA … Ihr Partner
TEMPERATUR
MU
Thermoelement-, Pt100- und Thermistorfühler, Steckverbinder, Zubehör
MU
Leitungen: für Thermoelemente, Pt100 und Thermistoren
MU
Kalibriergeräte und Eispunkt-Referenz
MU
Schreiber, Regler und Anzeiger
MU
Infrarot-Pyrometer
DRUCK UND KRAFT
MU
DMS-Aufnehmer
MU
Wägezellen und Druckaufnehmer
MU
Positions- und Wegaufnehmer
MU
Instrumente und Zubehör
DURCHFLUSS UND FÜLLSTAND
MU
Rotameter, Massedurchflußmesser und Durchflußrechner
MU
Strömungsgeschwindigkeit
MU
Turbinendurchflußmesser
MU
Summierer und Instrumente für Chargenprozesse
pH/LEITFÄHIGKEIT
MU
pH-Elektroden, pH-Meßgeräte und Zubehör
MU
Tisch- und Laborgeräte
MU
Regler, Kalibriergeräte, Simulatoren und Kalibriergeräte
MU
Industrielle pH- und Leitfähigkeitsmessung
DATENERFASSUNG
MU
Datenerfassungs- und Engineering-Software
MU
Kommunikations-gestützte Erfassungssysteme
MU
Steckkarten für Apple und IBM-kompatible Computer
MU
Datenlogger
MU
Schreiber, Drucker und Plotter
UMWELT-MESSTECHNIK
MU
Meß- und Regelinstrumentierung
MU
Refraktometer
MU
Pumpen & Schläuche
MU
Testkits für Luft, Boden und Wasser
MU
Industrielle Brauchwasser- und Abwasserbehandlung
MU
Instrumente für pH, Leitfähigkeit und gelösten Sauerstoff
GH090/1299
Page 5
i
Auspacken
Vielen Dank für den Kauf eines EL-101/EL-21 Infrarotsensors.
Bitte lesen Sie dieses Handbuch aufmerksam, bevor Sie den Sensorr in
Betrieb nehmen. Beachten Sie insbesondere alle Sicherheitshinweise. Bei
korrekter Einstellung und Einsatz entsprechend der Hinweise und
Anleitungen in diesem Handbuch wird Ihr EL-101/EL-21 Infrarotsensor
viele Jahre präzise und zuverlässig arbeiten.
Entnehmen Sie die Packliste und vergewissern Sie sich anhand der Liste,
daß alle Komponenten vorhanden sind.
Bei Fragen zur Lieferung wenden Sie sich bitte an die Kundendienstabteilung.
Bitte kontrollieren Sie beim Empfang der Sendung Transportkarton und
Geräte auf offensichtliche Beschädigungen und melden Sie diese ggf. direkt
an den Spediteur.
Bitte beachten Sie, daß Schadensmeldungen nur dann
bearbeitet werden können, wenn die Originalverpackung
verfügbar ist. Bewahren Sie diese sowie Verpackungs- und
Füllmaterial nach dem Auspacken auf.
Aus der technischen Bibliothek von: ______________________________
ANMERKUNG
Page 6
ii
Diese Seite blieb frei
Page 7
iii
Seite
Auspacken ...................................................................................... i
1. Einführung ......................................................................................1
Grafische Darstellung ............................................................................ 2
Zubehör .................................................................................................... 2
Optionen ................................................................................................... 2
2. Installation..................................................................................... 3
2.1 Vorbereitung ............................................................................................ 3
Entfernung und Meßfläche .....................................................................3
Umgebungstemperatur ...........................................................................4
Umgebungsbedingungen........................................................................4
Elektromagnetische Störsignale .............................................................4
Spannungsversorgung.............................................................................4
2.2 Montage .....................................................................................................5

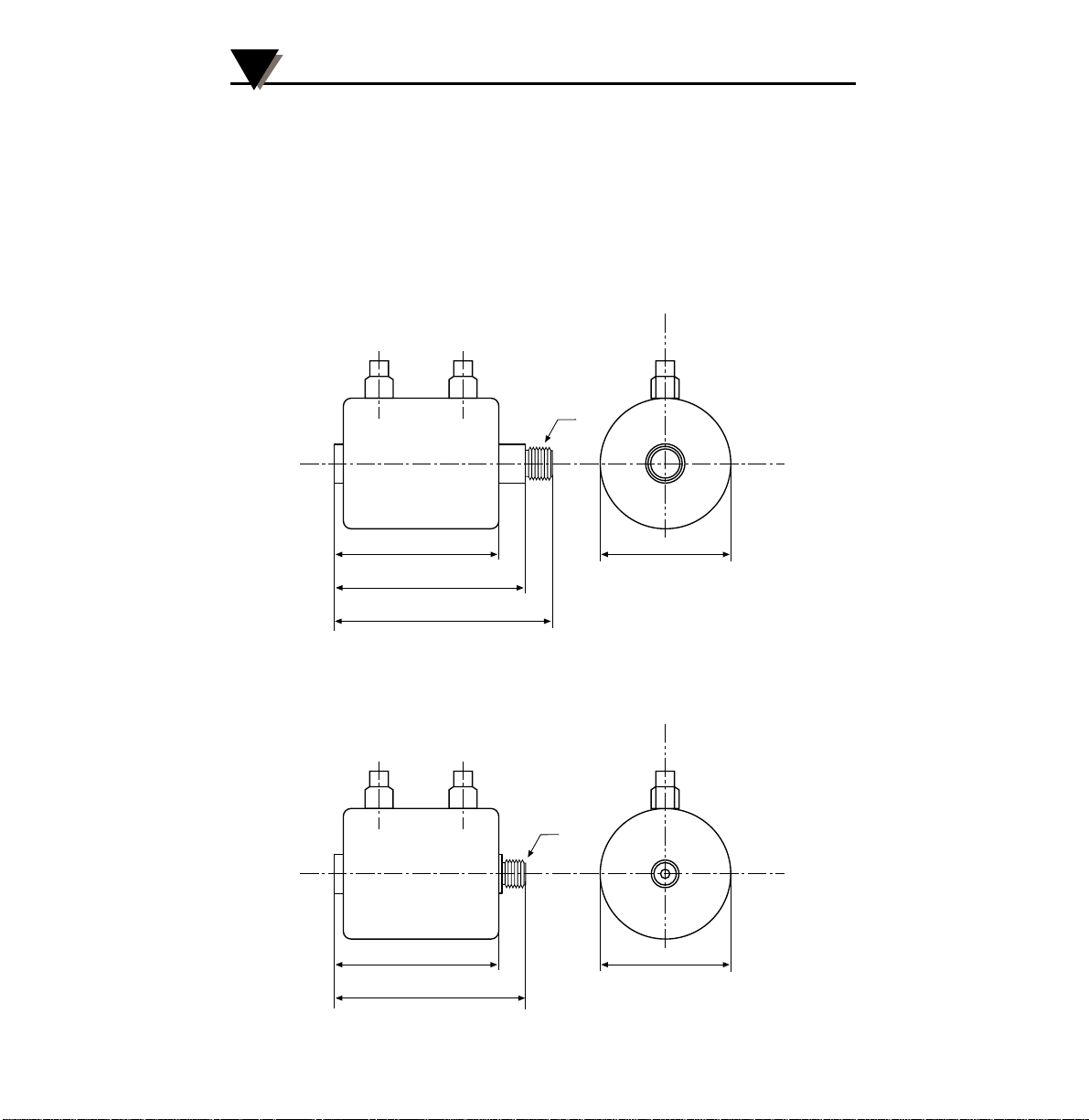

Der Wasser/Luftkühlmantel ..................................................................6
Luftspülaufsatz.........................................................................................7

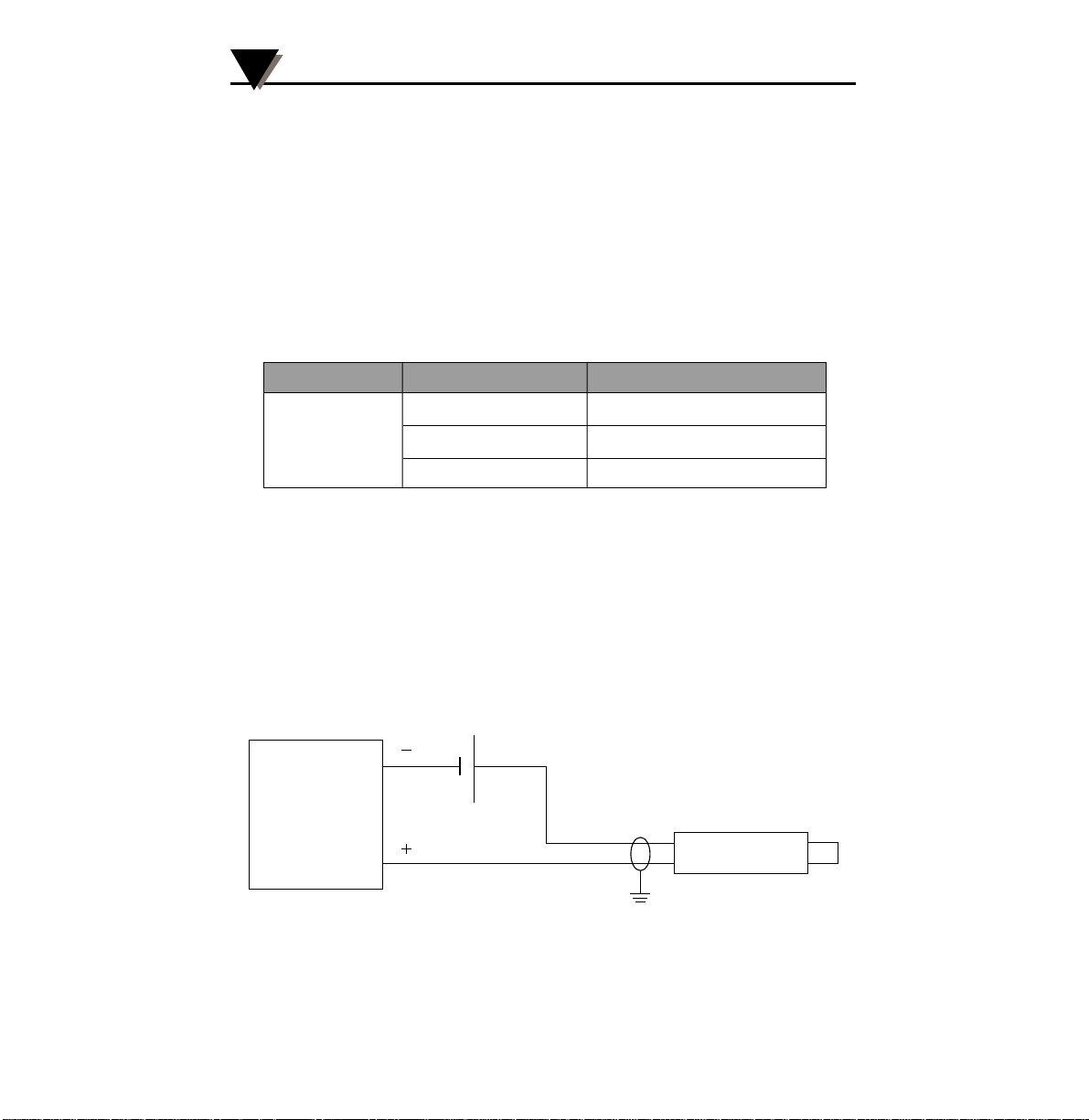

2.3 Verdrahtung..............................................................................................8
3. Meßbetrieb.....................................................................................9
4. Wartung ....................................................................................10
Reinigen der Linse..................................................................................10
5. Technische Daten ..........................................................................11
Page 8
iv
Page 9
1
1. Einführung
Der OMEGA EL-101/EL-21 ist ein kontaktloser Infrarotsensor mit einem
Temperaturmeßbereich von 0°C bis 250°C und einem linearen Ausgangssignal von
4 bis 20 mA. Das Signal dieses in 2- Leitertechnik ausgeführten Sensors eignet sich
zum Anschluß an alle gängigen Instrumente wie Anzeiger, Regler, Schreiber oder
Datenlogger. Dabei ist keine besondere Schnittstelle oder Signalaufbereitung
erforderlich. Der Sensor ist einsetzbar an Meßobjekten wie Lebensmittel, Papier,
Textilien, Kunststoffe, Leder, Tabak, Arzneimittel, Chemikalien, Gummi, Kohle und
Asphalt, nicht jedoch bei Objekten mit niedrigem Emissionfaktor, wie zum Beispiel
polierte Metalle.

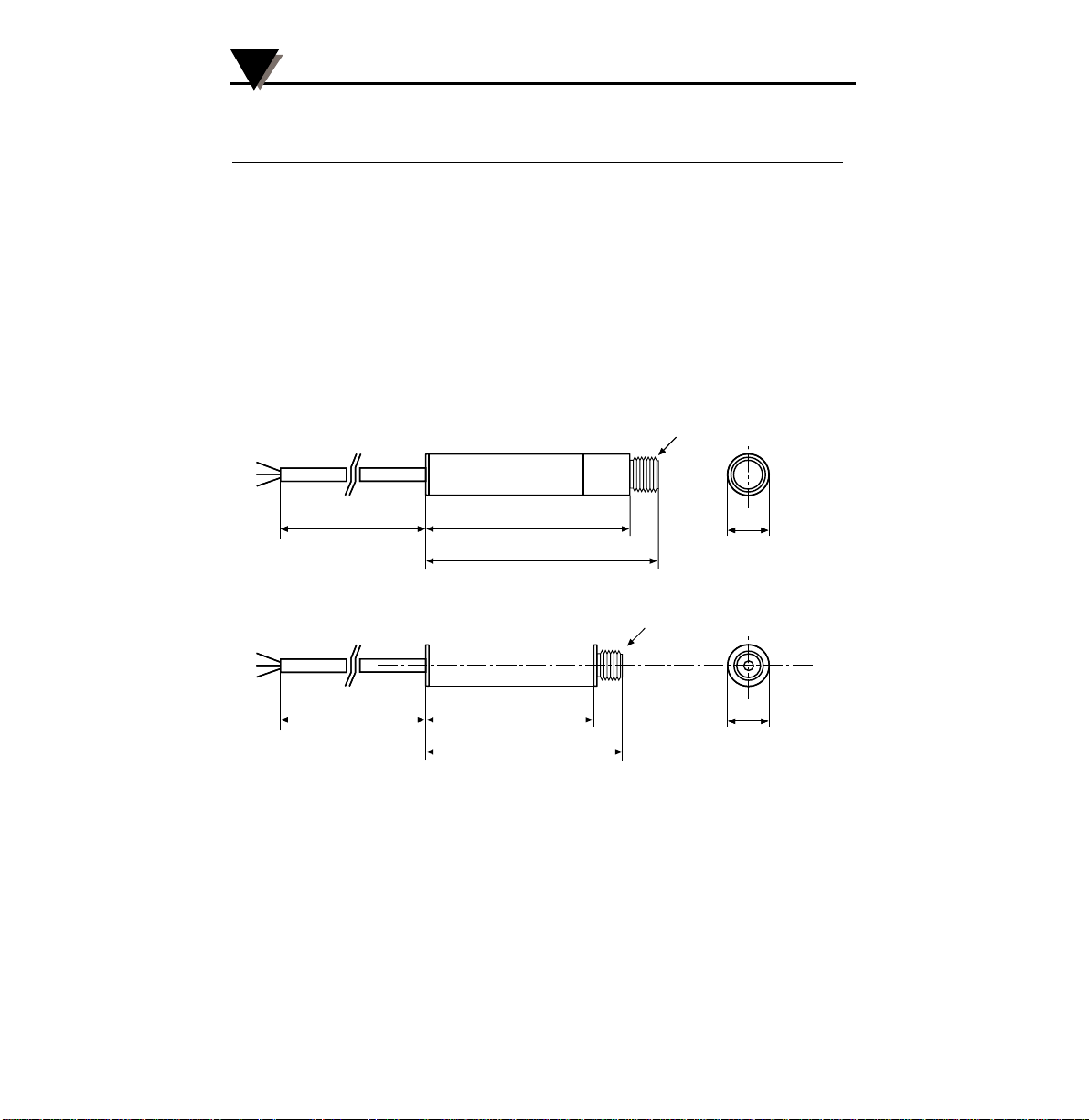

EL-21/EL-101 Infrarotsensor
5
Page 10
2

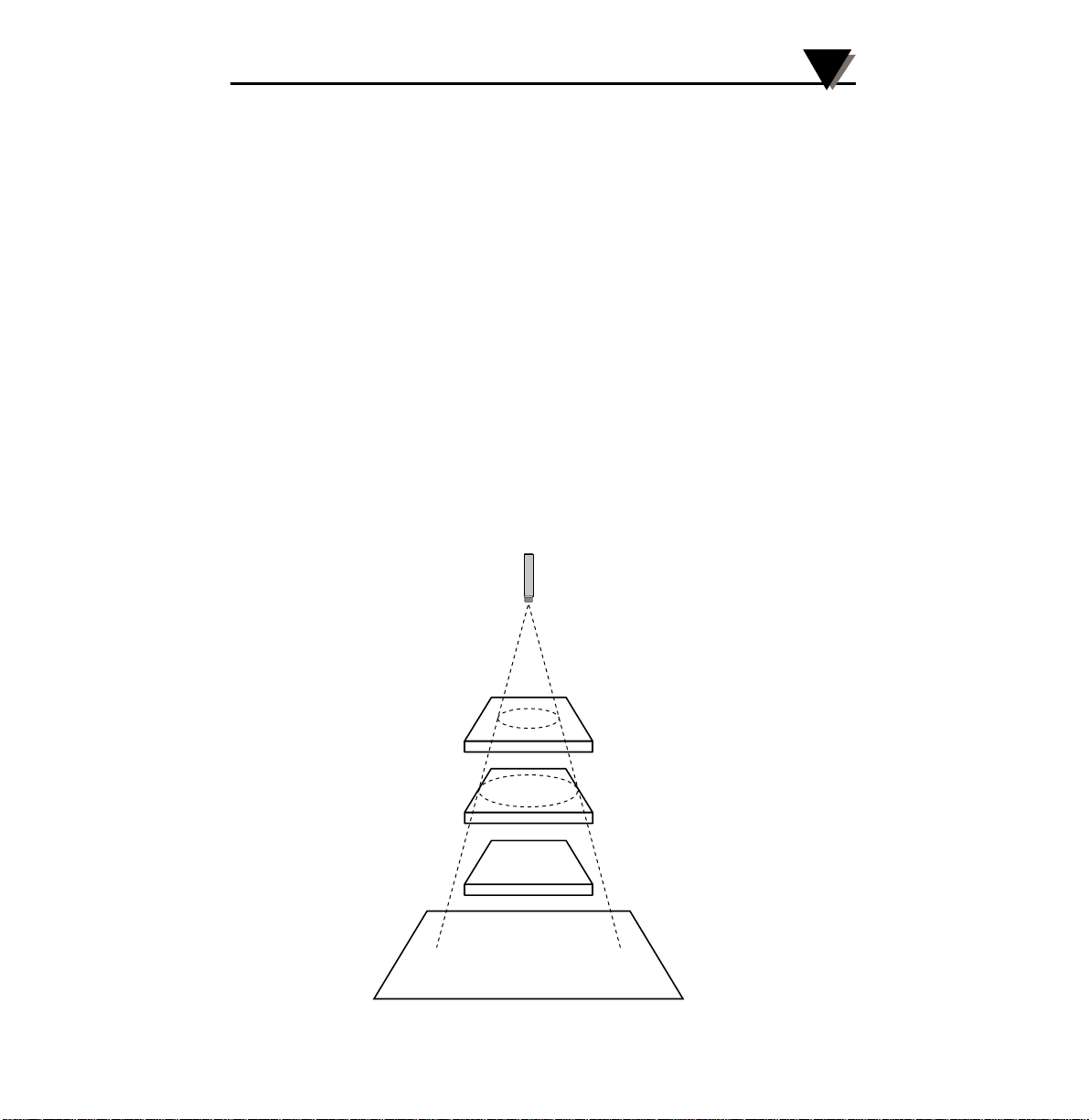

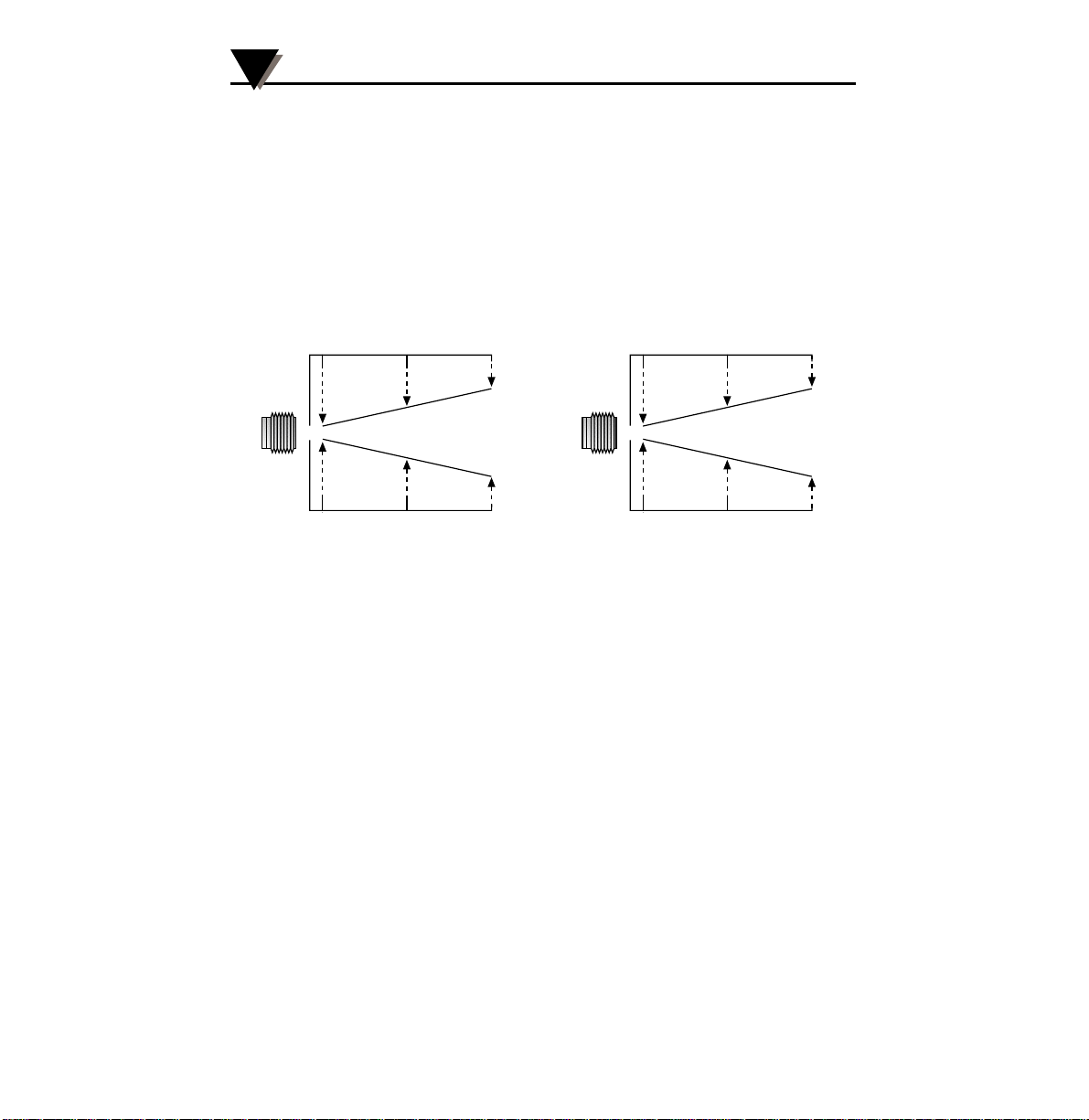

1.1 Grafische Darstellung
Die untere Grafik veranschaulicht das Verhältnis von der Größe der Meßfläche zum
Meßabstand des IR-Sensors bei einer Lichtstärke von 90%.
1.2 Zubehör
Für den Einsatz in verschiedenen Applikationen und industriellen Anwendungen
sind eine Reihe von Zubehörteilen erhältlich. Diese können jederzeit bestellt und vor
Ort montiert werden. Folgendes Zubehör ist lieferbar:

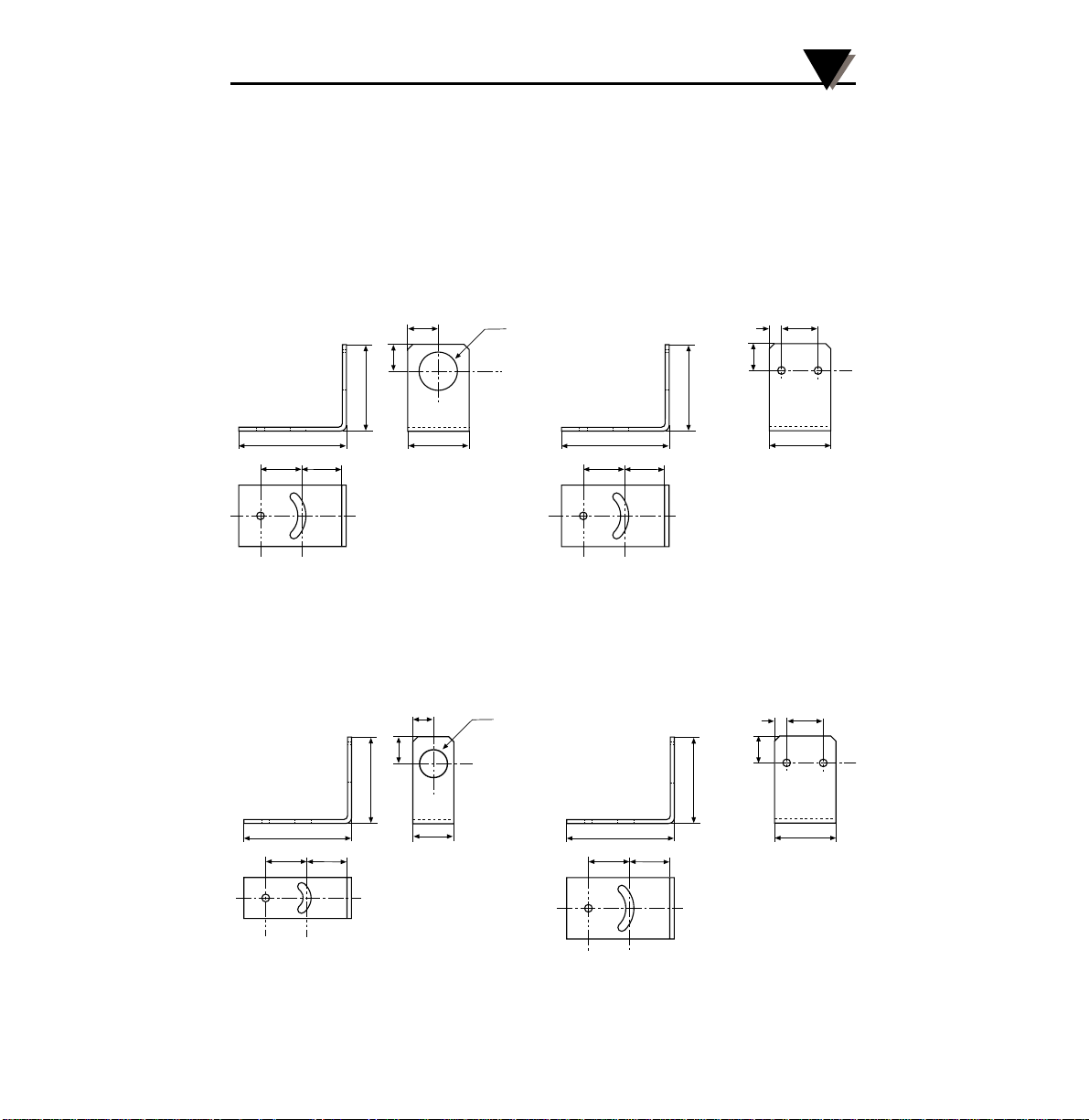

Montagehalterung für EL-101/EL-21 (ELFB)
Verstellbare Montagehalterung für EL-101/EL-21 (ELAB)

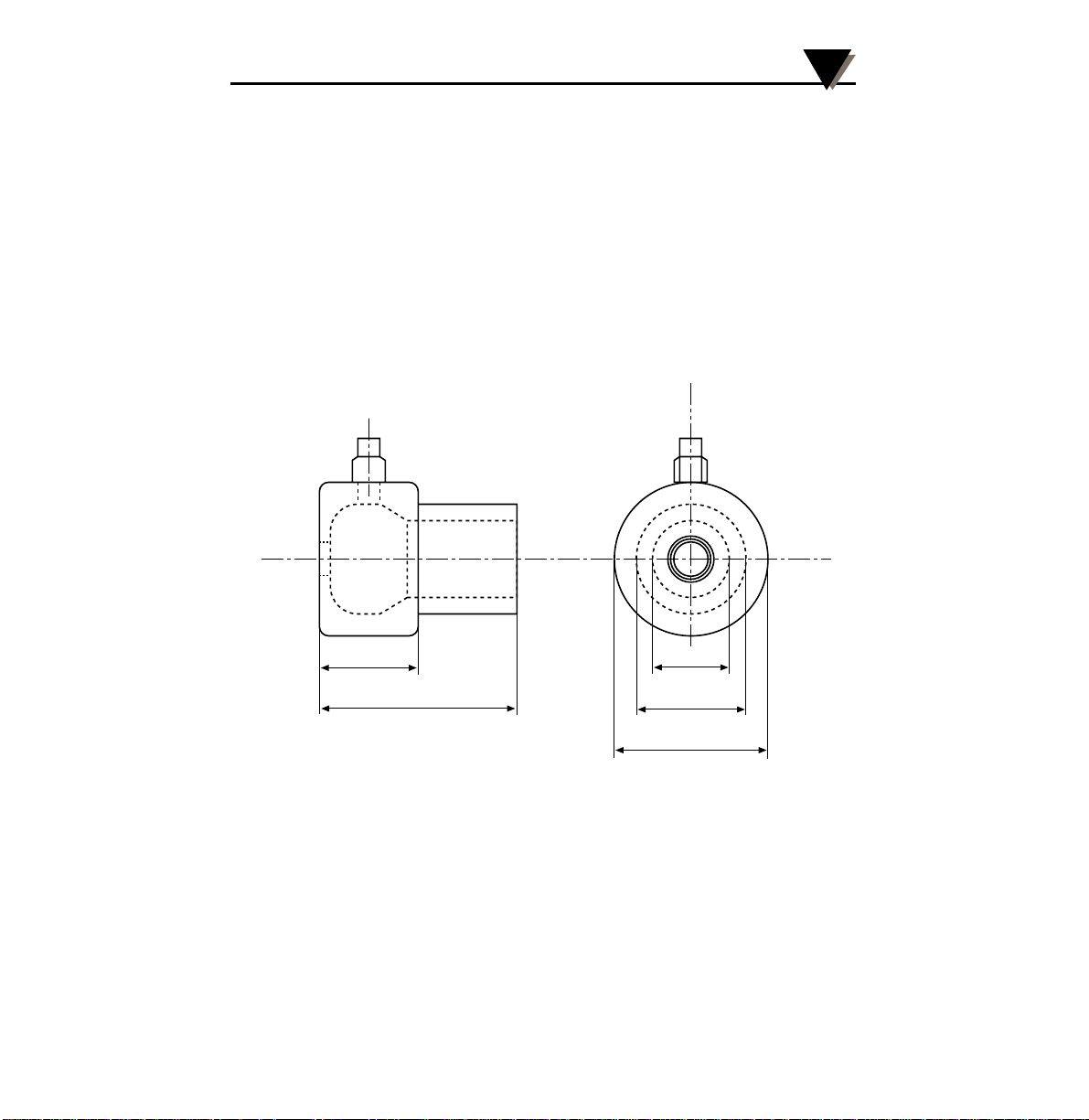

Luftspülaufsatz (ELAP)
1.3 Optionen
Da Optionen werkseitig installiert werden, geben Sie diese bitte bei der Bestellung
Ihres IR-Sensors mit an. Folgende Optionen sind erhältlich:
Wasser/Luft-Kühlmantel
Kalibrierzertifikat
Längeres Kabel (5m)
EL-21/EL-101 Infrarotsensor
5
Abstand zwischen Sensor
und Meßobjekt in mm
Abstand zwischen Sensor
und Meßobjekt in Zoll
0
0
10 20
250 500
EL-101
11
0,4
1,0
10
25
50
Verhältnis 10:1
Abstand zwischen Sensor
und Meßobjekt in mm
Abstand zwischen Sensor
und Meßobjekt in Zoll
0
0
10 20
250 500
EL-21
0,2
5
10
5
125
125
Verhältnis 2:1
Page 11
3
2. Installation
Der Installationsvorgang besteht aus den folgenden Abschnitten:
Vorbereitung
Montage des IR-Sensors
Verdrahtung
Bitte lesen Sie die folgende Anleitung sorgfältig durch, bevor Sie mit der Installation
beginnen.
2.1 Vorbereitung
Achten Sie darauf, daß der Sensor so ausgerichtet ist, daß er nur das Meßobjekt
erfaßt.
Entfernung und Meßfläche
Der Abstand zwischen Sensor und Meßobjekt ergibt sich aus der Größe der
Meßfläche. Der Sensor muß so montiert werden, daß die Meßfläche kleiner ist
als das Meßobjekt.
EL-21/EL-101 Infrarotsensor
5
Optimal
Gut
Falsch
Sensor
Hintergrund
Meßfläche kleiner
als Meßobjekt
Meßfläche und
Meßobjekt gleich groß
Meßfläche größer als
Meßobjekt
Page 12
4
Umgebungstemperatur
Der Sensor ist für Umgebungstemperaturen von 0°C bis 50°C ausgelegt. Bei
Temperaturen über 50°C ist ein Wasser/Luft-Kühlmantel erforderlich, der den
Betrieb des Sensors bei Temperaturen bis zu 170°C (Luftkühlung) bzw. bis zu
250°C (Wasserkühlung) ermöglicht. Vermeiden Sie eine Überhitzung des
Sensors und plötzliche Temperaturänderungen. Bei großen Unterschieden in
der Umgebungstemperatur benötigt der Sensor eine Anpassungszeit von 30
Minuten.
Umgebungsbedingungen
Rauch, Dämpfe oder Staub können die Linse verunreinigen und so zu
Fehlmessungen führen. Unter derartigen Bedingungen sollte der
Luftspülaufsatz eingesetzt werden, um die Linse sauber zu halten.
Elektromagnetische Störsignale
Um die Aufnahme von elektromagnetischen Störsignalen zu verhindern, sollte
der Sensor nicht in der Nähe von Motoren, Relais, oder anderen
leistungsführenden Leitungen installiert werden.
Spannungsversorgung
Die Betriebsspannung beträgt 24 bis 28 V DC.
EL-21/EL-101 Infrarotsensor
5
Page 13
5
2.2 Montage
Der Sensor wird mit einem 1 m langen Kabel und einer Befestigungsmutter geliefert.
Sie können den Sensor entweder an eigenen Montagewinkeln und Bohrungen
befestigen, oder Sie verwenden die unten dargestellten Montagewinkel, die in zwei
Versionen (verstellbar/nicht verstellbar) erhältlich sind.
EL-21/EL-101 Infrarotsensor
5
50
40
12,5
10
25
Ø 16
15 26
Montagewinkel
50
40
15 26
25
9
5
15
Montagewinkel, verstellbar
EL-101
ELFB-101 ELAB
EL-21
50
40
10
18
15 20
Montagewinkel
9
Ø 12
50
40
15 26
25
9
5
15
Montagewinkel, verstellbar
ELFB-21 ELAB
Page 14
6
Der Wasser/Luftkühlmantel
Der unten dargestellte Wasser/Luftkühlmantel ermöglicht den Betrieb des
Sensors bei Umgebungstemperaturen bis zu 170°C (Luftkühlung) bzw. bis zu
250°C (Wasserkühlung). Er ist mit zwei 1/8” BSP-Anschlüssen ausgestattet. Um
eine ausreichende Kühlung zu gewährleisten, sollte die Wassertemperatur
zwischen 10°C und 27°C liegen, nicht jedoch unter 10°C.
EL-21/EL-101 Infrarotsensor
5
M 12
57
70
40
1/8" BSP
Luft/ Wasser
EL-21
ELAP-21
M 16
Feingewinde
57
69,5
81,5
40
1/8" BSP
Luft/ Wasser
EL-101
ELAP-101
Page 15
7
Luftspülaufsatz
Der unten dargestellte Luftspülaufsatz dient dazu, Staub, Dämpfe, Feuchtigkeit
oder andere Verunreinigungen von der Linse fernzuhalten. Dazu muß der
Aufsatz vollständig auf dem Gewindestutzen des Sensors aufgeschraubt sein.
Die Luft strömt durch den 1/8” BSP Anschluss hinein und tritt an der
Frontöffnung des Aufsatzes wieder aus, wobei die Luftmenge nicht mehr als 0,5
bis 1,5 liter/sec. betragen sollte. Als Zuluft sollte idealerweise ölfreie Druckluft
verwendet werden. Um Kondensation zu vermeiden, sollte der Luftspülaufsatz
nur in Verbindung mit dem Wasserkühlmantel betrieben werden.
EL-21/EL-101 Infrarotsensor
5
40
29
20
25
50
Page 16
8
2.3 Verdrahtung
Das Anschlußkabel des Sensors ist als 1 m langes, 2-adriges abgeschirmtes Kabel mit
PVC-Isolierung ausgeführt, das bereits im Werk an den Sensor angeschlossen
wurde.
Verdrahten Sie Sensor, Spannungsquelle und Instrument wie in der folgenden
Abbildung dargestellt. Der maximale Schleifenwiderstand darf 750 Ohm nicht
überschreiten.
Anmerkung
Die Abschirmung darf nur an einem Punkt geerdet werden. Üblicherweise erfolgt
die Erdung am Instrument, es kann jedoch auch jeder andere geeignete Punkt im
Meßkreis gewählt werden.
EL-21/EL-101 Infrarotsensor
5
EL 101/EL-21
Rot
Schwarz (Blau)
Spannungsversorgung
24- 28V DC
Regler/Meßgerät
Ausgangssignal Farbe Funktion
Rot Spannungsversorgung/Signal +
4 - 20 mA Schwarz (Blau) Spannungsversorgung/Signal -
Unisoliert Masse/Erdung
Kabelbelegung
Page 17
9
3. Meßbetrieb
Nachdem der Sensor installiert ist und alle erforderlichen Anschlüsse vorgenommen
wurden, ist das System betriebsbereit, sobald die folgenden Schritte ausgeführt
wurden:
1. Schalten Sie die Spannungsversorgung ein.
2. Schalten die Spannungsversorgung des Instruments ein.
3. Die Temperatur kann nun abgelesen oder aufgezeichnet werden.
Bitte beachten Sie beim Betrieb des Sensors die
folgenden Punkte:
• Wenn der Sensor stärkeren
Temperaturänderungen ausgesetzt war, lassen Sie
mindestens 20 Minuten verstreichen, damit sich
der Sensor auf der neuen Umgebungstemperatur
stabilisieren kann.
• Der Sensor sollte nicht in der Nähe von stärkeren
elektromagnetischen Feldern betrieben werden,
da diese zu Meßfehlern führen.
• Die Leitungen dürfen nur an die dafür
vorgesehenen Klemmen angeschlossen werden.
EL-21/EL-101 Infrarotsensor
5
ACHTUNG
Page 18
10
4. Wartung
Sollte der Sensor nicht wie erwartet funktionieren, bietet Ihnen die folgende Tabelle
zur Fehlersuche einige Anhaltspunkte für mögliche Ursachen und
Gegenmaßnahmen. Kann der Fehler auf diese Weise nicht behoben werden, wenden
Sie sich bitte an unseren Kundendienst.
Reinigen der Linse
Die Linse muß immer frei von Verunreinigungen sein, da diese die Meßgenauigkeit
beeinträchtigen würden.
Entfernen Sie leichte Verunreinigungen mit einem sanften Luftstrahl.
EL-21/EL-101 Infrarotsensor
5
Fehler Ursache Abhilfe
Kein Ausgangssignal
Am Sensor liegt keine
Spannungsversorgung prüfen
Versorgungsspannung an
Falsche Verdrahtung Verdrahtung kontrollieren
Fehlerhafte
Sensorkabel defekt Kabel überprüfen
Temperaturanzeige
Sichtfeld des Sensors Störende Gegenstände
beeinträchtig aus Sichtfeld entfernen.
Page 19
11
5.Technische Daten
Allgemeines EL-101 EL-21
Temperaturbereich: 0– 250°C 0– 250°C
Ausgangssignal: 4– 20 mA 4– 20 mA
Genauigkeit: ±1% oder ±1°C ±1% oder ±1°C
Wiederholgenauigkeit: ±0,5% oder 0,5°C ±0,5% oder 0,5°C
Emissionsfaktor: 0,95 (fest eingestellt) 0,95 (fest eingestellt)
Ansprechzeit: 250 ms für 95% 250 ms für 95%
Verhältnis von Entfernung
und Meßfläche: 10:1 2:1
Spektralbereich: 8 –14 µm 8–14 µm
Betriebsspannung: 24– 28 V DC 24– 28 V DC
Max. Bürdenspannung: 9 V 9 V
Max. Bürdenwiderstand: 750 Ohm 750 Ohm
Umgebungsbedingungen
Gehäuseschutz: IP65 IP65
Umgebungstemperatur: 0– 50°C 0– 50°C
Umgebungsfeuchte: 0– 95%, 0 – 95%,
nicht kondensierend nicht kondensierend
EL-21/EL-101 Infrarotsensor
5
Page 20
12
EL-21/EL-101 Infrarotsensor
5
Mechanische Kenndaten
Gehäuse: Edelstahl Edelstahl
Abmessungen: 18 x 82 mm 18 x 70 mm
Gewinde: M16 Feingewinde M12 -Gewinde
mit gerändelter Mutter mit Mutter SW-19
Kabellänge: 1 m 1 m
Gewicht (einschl. Kabel): 95 g 85 g
57
70
1000
M 12
18
1000
18
EL-21
69,5
81,5
1000181000
18
M 16 Feingewinde
EL-101
Loading...
