Handbuch

iServer EIS-2B, EIS-W

Device Server für

Geräte mit serieller Schnittstelle

Für Wandmontage und DIN-Schienenmontage

Page 2

Fester Bestandteil in OMEGAs Unternehmensphilosophie ist die Beachtung aller einschlägigen Sicherheits- und EMV-Vorschriften. Produkte werden sukzessive auch nach europäischen Standards zertifiziert und nach entsprechender Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor.

WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen eingesetzt werden.

www.omega.de

E-Mail: [email protected]

Technische Unterstützung und Applikationsberatung erhalten Sie unter:

OMEGA Engineering GmbH Daimlerstraße 26 D-75392 Deckenpfronn Tel: +49 (0) 7056 9398-0, Fax: +49 (0) 7056 9398-29 Gebührenfrei: 0800 8266342 E-Mail: [email protected]

Deutschland, Österreich, Schweiz

Weltweit: www.omega.com/worldwide/

OMEGA Engineering, Inc. Customer Service: 1-800-622-2378 (nur USA und Kanada) Engineering Service: 1-800-872-9436 (nur USA und Kanada) Tel: (203) 359-1660, Fax: (203) 359-7700 Gebührenfrei: 1-800-826-6342 (nur USA und Kanada) Website: www.omega.com E-Mail: [email protected]

USA

Page 3

Inhaltsverzeichnis

Teil 1 Einführung

1.1 Sicherheit und Hinweise zum EMV-Schutz ...................................................8

1.2 Bevor Sie beginnen .......................................................................................8

1.3 Beschreibung.................................................................................................9

Teil 2 Hardware

2.1 Installation ...................................................................................................10

2.1.1 Wandmontage des iServers ..............................................................10

2.1.2a Montage des DIN-Schienen-Modells...............................................11

2.1.2b Abnehmen von der DIN-Schiene.....................................................11

2.2 DIP-Schalter ................................................................................................12

2.2.1 Funktion der DIP-Schalter.................................................................12

2.3 Komponenten der iServers..........................................................................13

2.4 Serielle Schnittstellen ..................................................................................14

2.4.1 Verdrahtung der RS232-Schnittstelle – iServer-Wand-/Tischmodell.15

2.4.2 Verdrahtung der RS232-Schnittstelle – DIN-Schienen-iServer.........15

2.4.3 Verdrahtung der RS485-Schnittstelle – iServer-Wand-/Tischmodell.16

2.4.4 Verdrahtung der RS485-Schnittstelle – DIN-Schienen-iServer.........17

2.5 Netzwerkschnittstellen.................................................................................18

2.5.1 Anschlussbelegung der RJ45-Schnittstelle.......................................18

2.5.2 Gekreuztes Netzwerkkabel ...............................................................18

Teil 3 Netzwerkkonfiguration

3.1 Netzwerkprotokolle ......................................................................................19

3.2 MAC-Adresse ..............................................................................................19

3.3 DHCP ..........................................................................................................20

3.4 DNS .............................................................................................................20

3.5 IP-Adresse...................................................................................................21

3.5.1 Grundeinstellung der IP-Adresse ......................................................21

3.6 Portnummer..................................................................................................21

Teil 4 Betrieb

4.1 iCONNECT-Software ...................................................................................23

4.2 Einrichtung und Bedienung über einen Webbrowser ..................................24

4.2.1 Geräteeinrichtung..............................................................................25

4.2.2 Read Devices – Geräte auslesen .....................................................26

4.2.3 Geräteabfrage ...................................................................................27

4.2.4 Konfiguration......................................................................................28

4.2.4.A – Serielle Kommunikation ..............................................................29

4.2.4.B – Terminal Server...........................................................................30

4.2.4.C – Tunneling-Funktion (Remote Access).........................................31

4.2.5 Access Control – Zugangssteuerung ................................................32

4.3 Einstellung der IP-Adresse über die serielle Schnittstelle...........................34

4.4 Einstellung einer neuen IP-Adresse über das Netzwerk.............................36

4.5 Terminal-Server-Funktion ............................................................................37

4.6 Terminal Emulation ......................................................................................39

4.7 Telnet-Einrichtung ........................................................................................40

4.8 HTTPGET-Programm ..................................................................................44

4.9 Das ARP-Protokoll.......................................................................................45

4.10 Tunneling-Funktion (Remote Access)........................................................47

EIS-2B, EIS-W

iiiGH169-M2541

Page 4

4.10.1 Externer iServer .............................................................................48

4.10.2 Lokaler iServer ...............................................................................50

4.10.3 Tunneling-Fehlersuche ...................................................................51

4.11 iPORT, Com-Port-Redirector .....................................................................52

4.11.1 iPORT-Übersicht..............................................................................52

4.11.2 iPORT-Konfigurationen....................................................................53

4.12 Mail Notifier – E-Mail-Benachrichtigungs-Software...................................55

4.12.1 Installation .......................................................................................55

4.12.2 Programmoptionen und Konfiguration.............................................56

4.12.3 Geräteeinstellung und Konfiguration...............................................57

Teil 5 TECHNISCHE DATEN Teil 6 WERKSEINSTELLUNGEN Teil 7 Zulassungsinformationen

7.1 CE-Zulassung..............................................................................................60

7.2 FCC .............................................................................................................60

Anhang A Glossar ..............................................................................................61

Anhang B IP-Adresse .........................................................................................63

Anhang C Subnet-Maske ...................................................................................65

Anhang D ASCII-Tabelle.....................................................................................66

ASCII-Steuerzeichen.............................................................................................67

Anhang E Java-Einrichtung...............................................................................68

EIS-2B, EIS-W

iv GH169-M2541

Page 5

Abbildungsverzeichnis

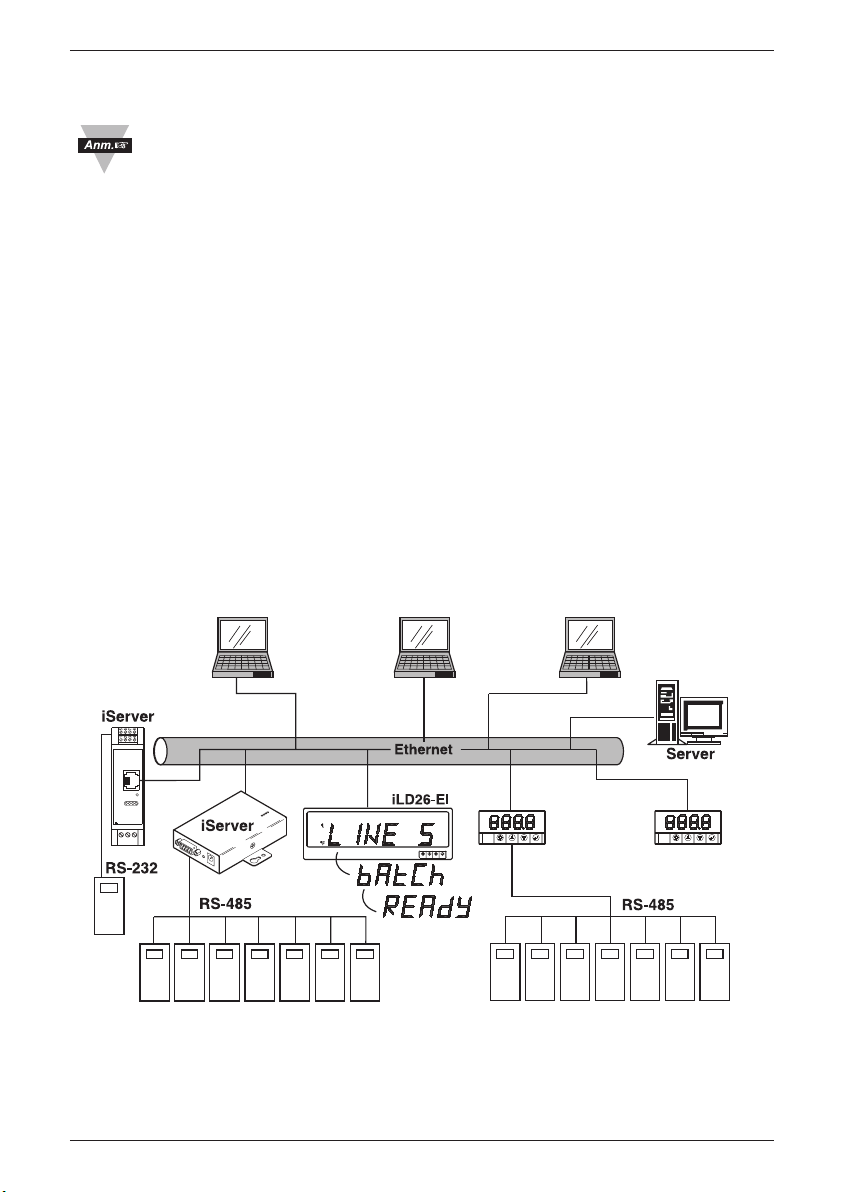

Abbildung 1.1 Zugriff auf Geräte über das Ethernet ...............................................9

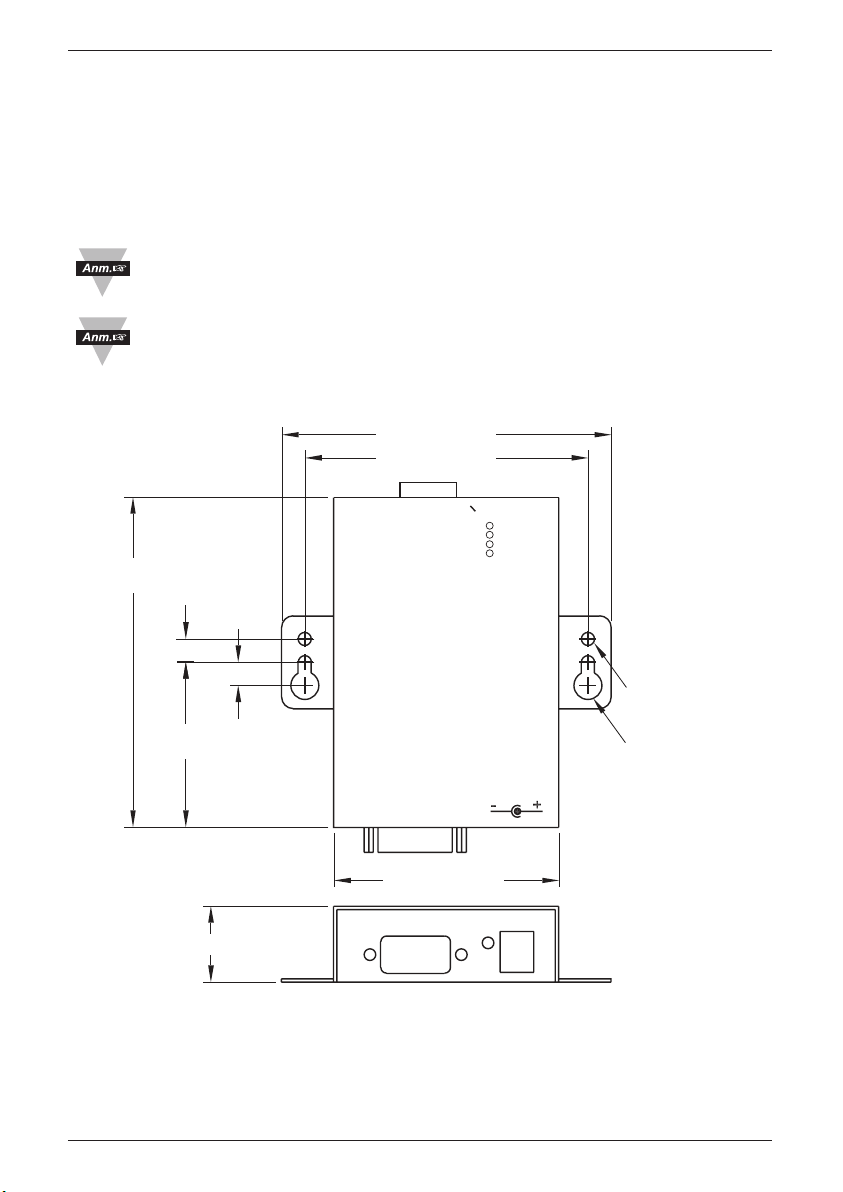

Abbildung 2.1 Wandmontage des iServers ...........................................................10

Abbildung 2.2 Montage des iServers auf DIN-Schiene.........................................11

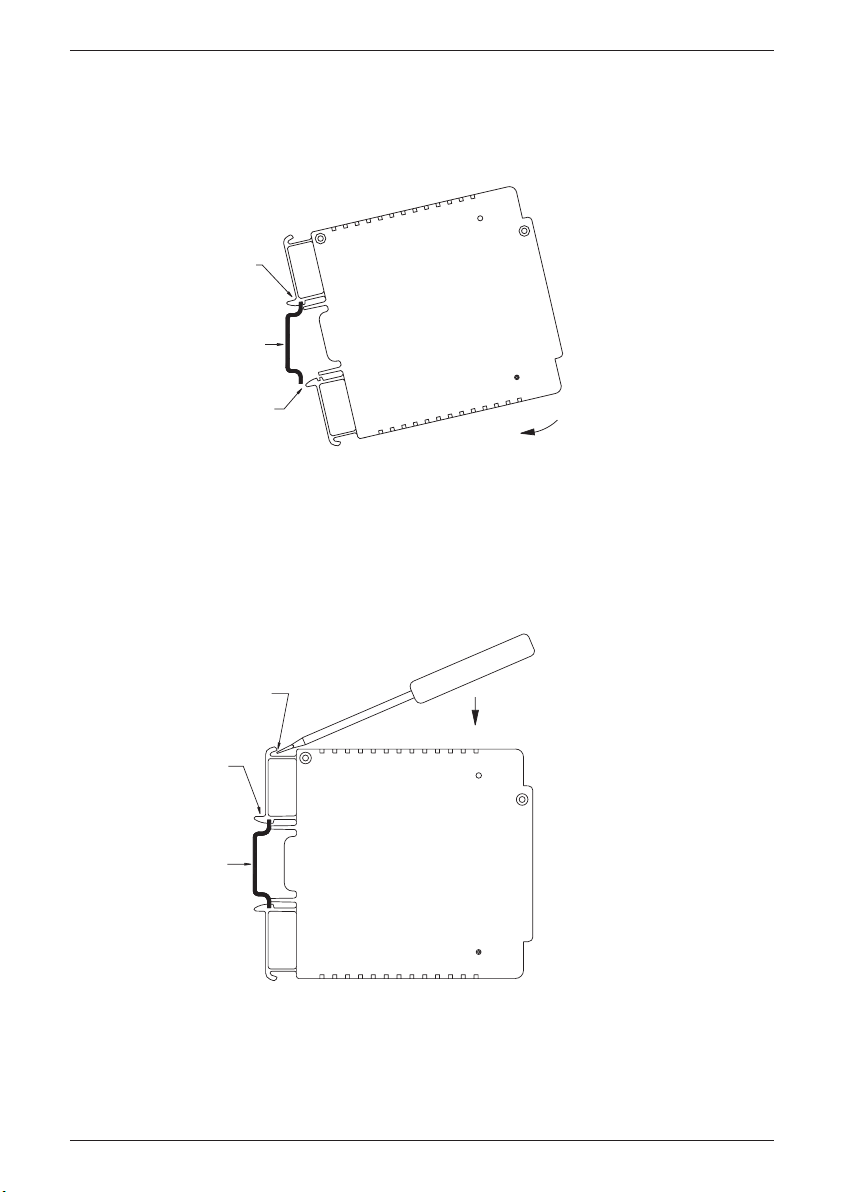

Abbildung 2.3 Abnehmen von der DIN-Schiene....................................................11

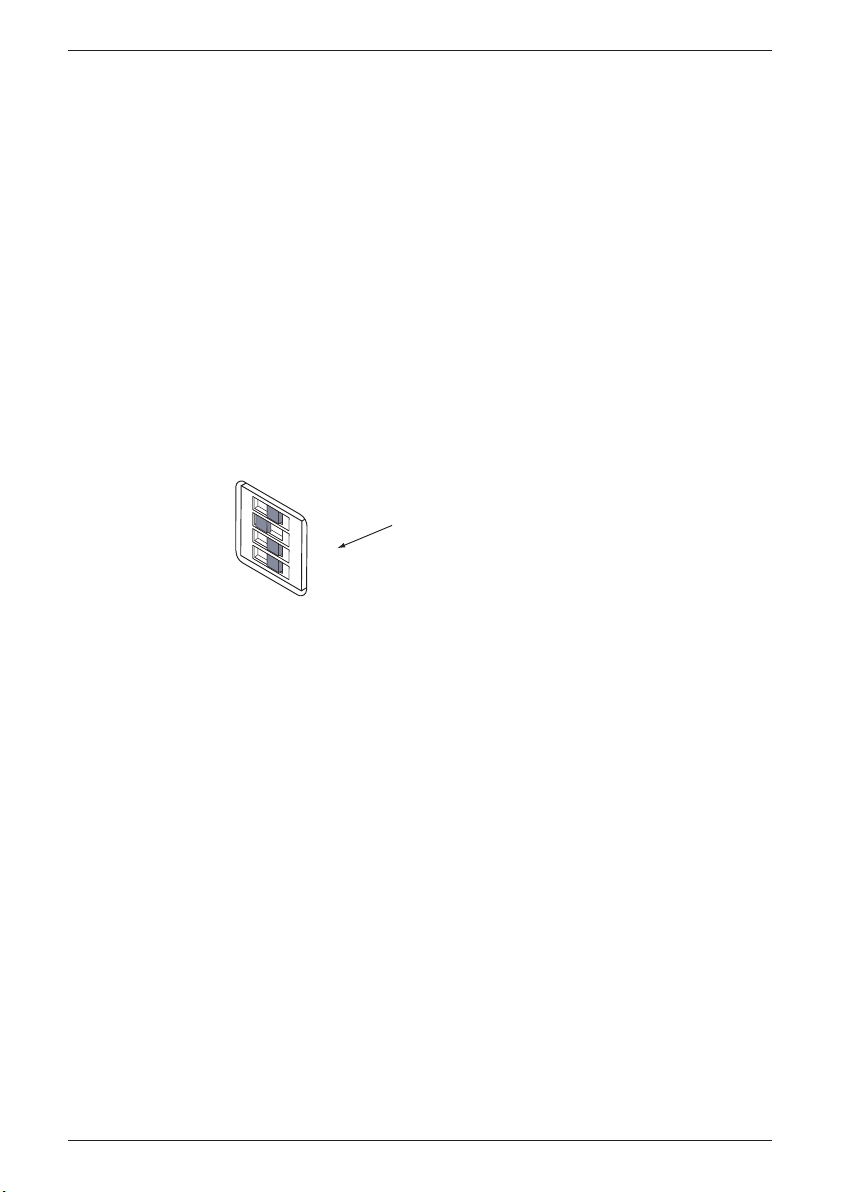

Abbildung 2.4b DIP-Schalter DIN-Schienen-iServer .............................................12

Abbildung 2.4a DIP-Schalter iServer-Wandmontagemodell .................................12

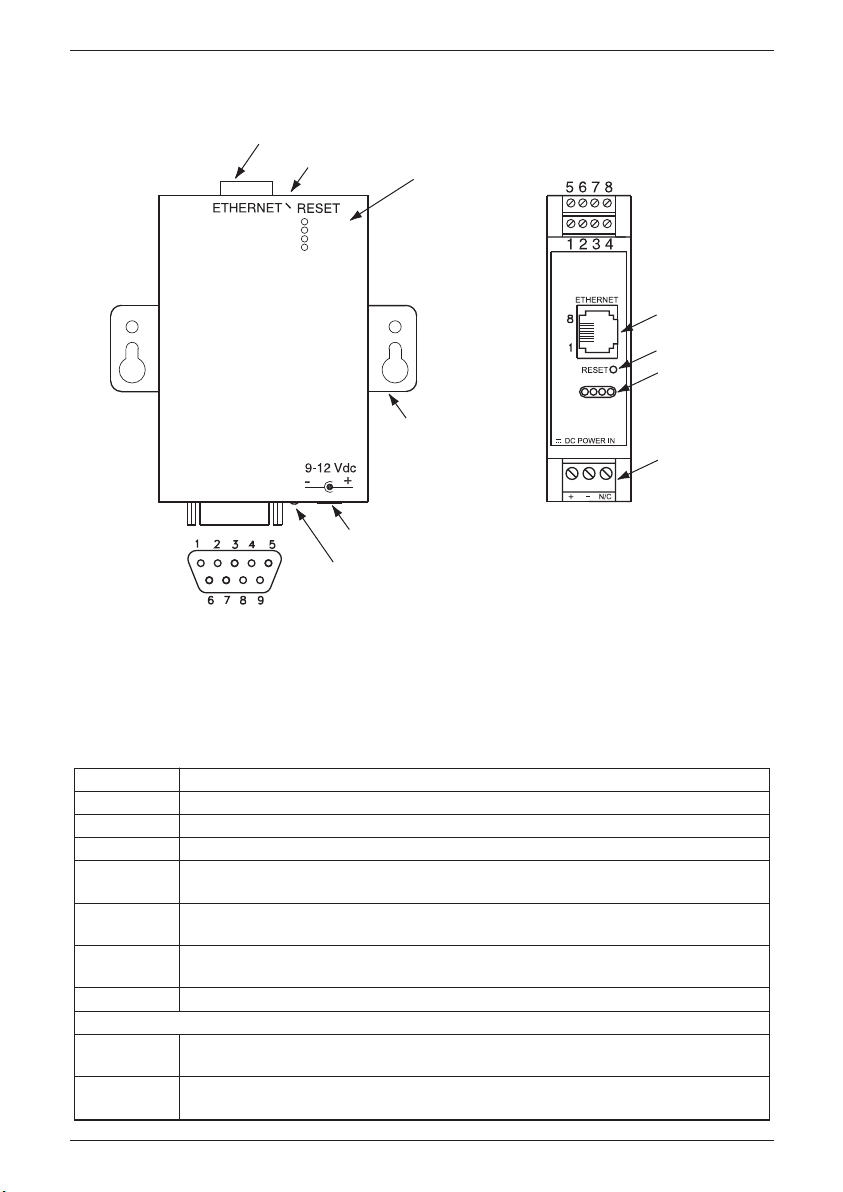

Abbildung 2.5 Komponenten des iServers............................................................13

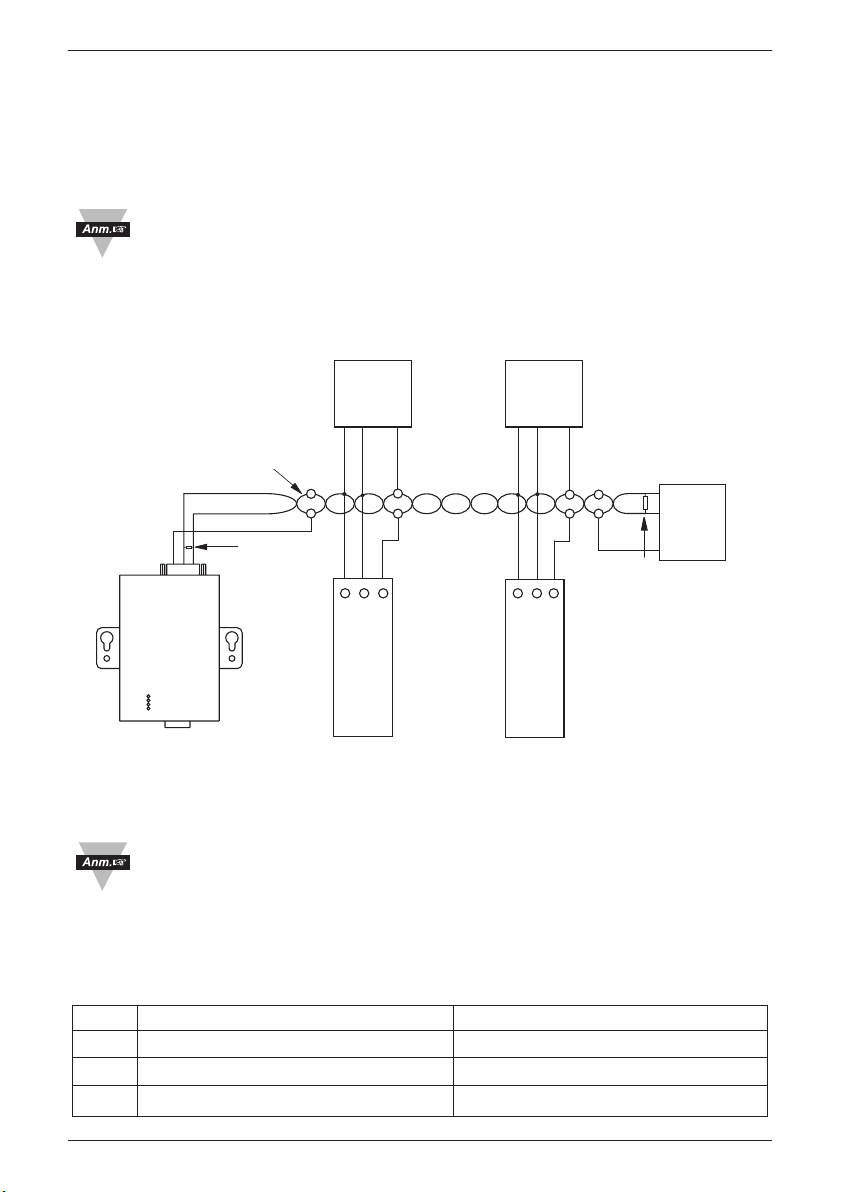

Abbildung 2.6 RS485-Mehrpunkt-Verdrahtung, halbduplex – i

Server-Wand-/Tischmodell .............................................................16

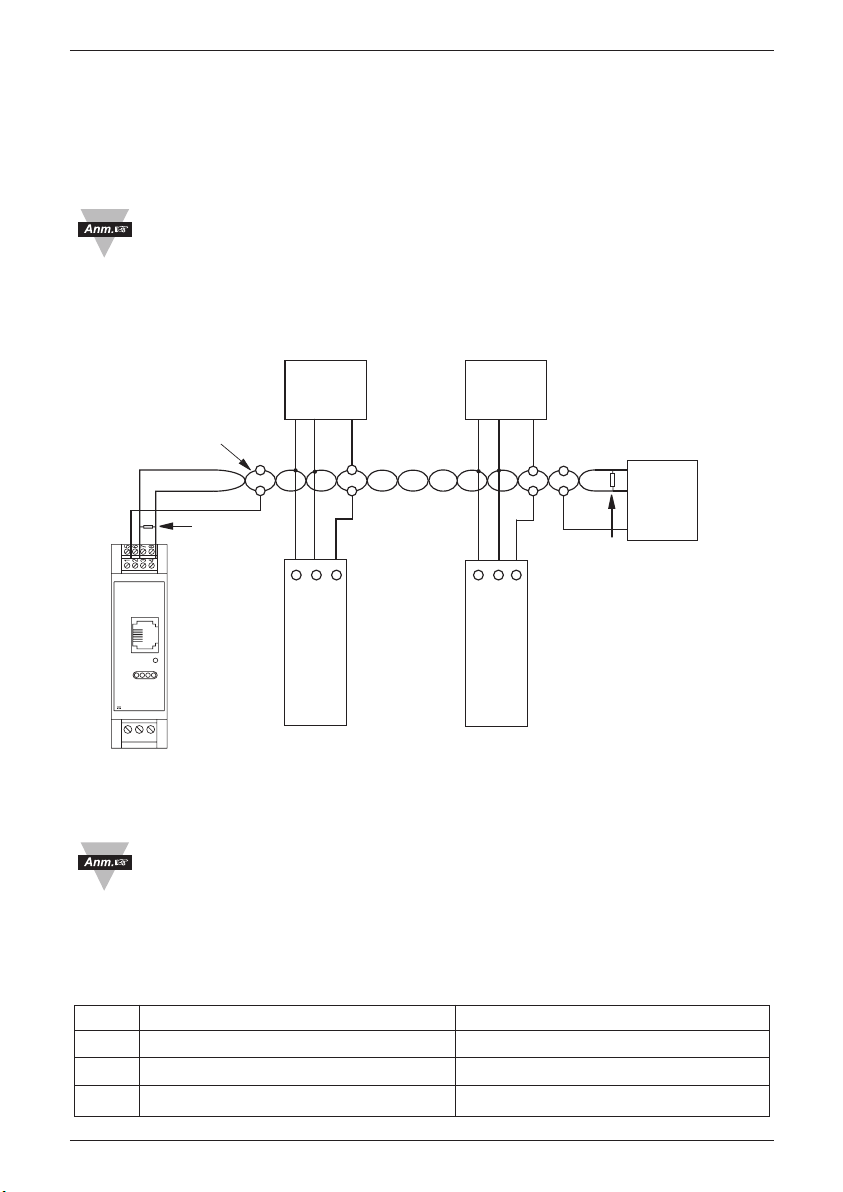

Abbildung 2.7 RS485-Mehrpunkt-Verdrahtung, halbduplex –

DIN-Schienen-iServer.....................................................................17

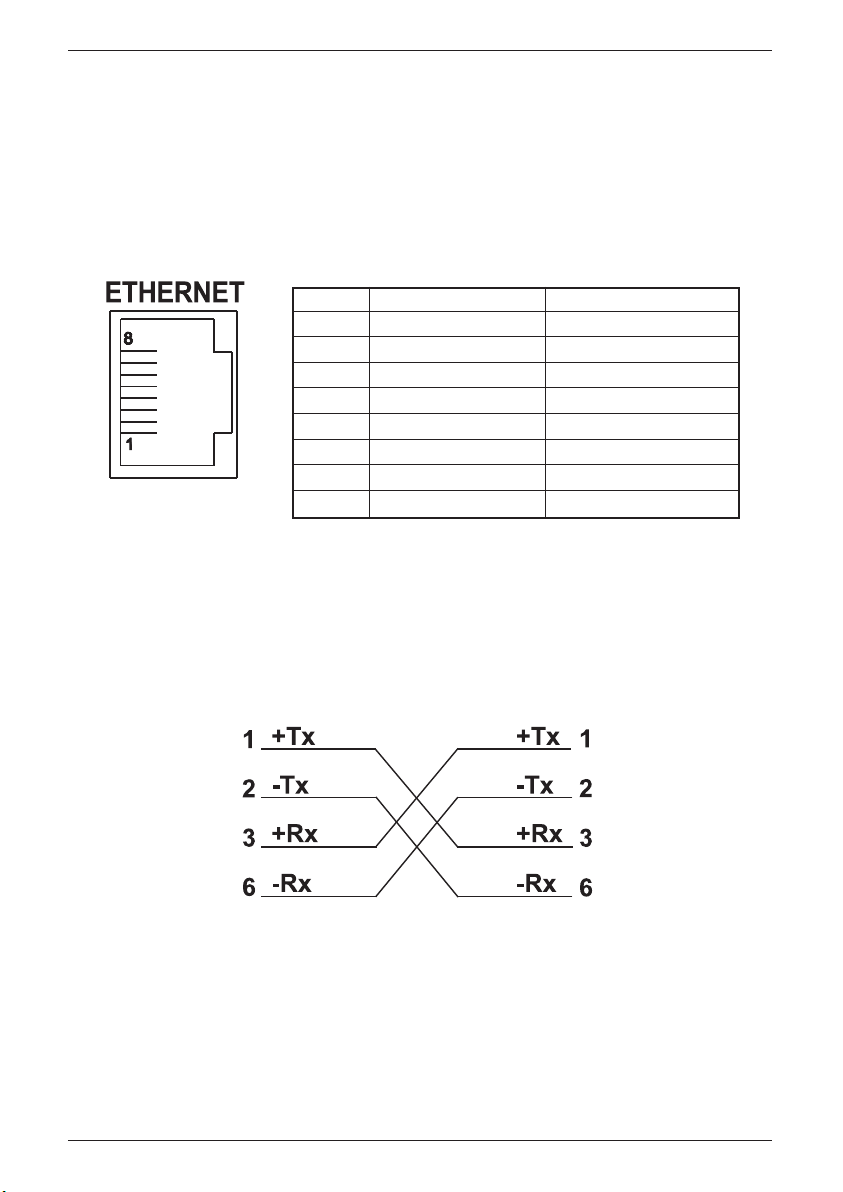

Abbildung 2.8 RJ45-Anschlussbelegung...............................................................18

Abbildung 2.9 Anschlussbelegung des gekreuzten Netzwerkkabels ....................18

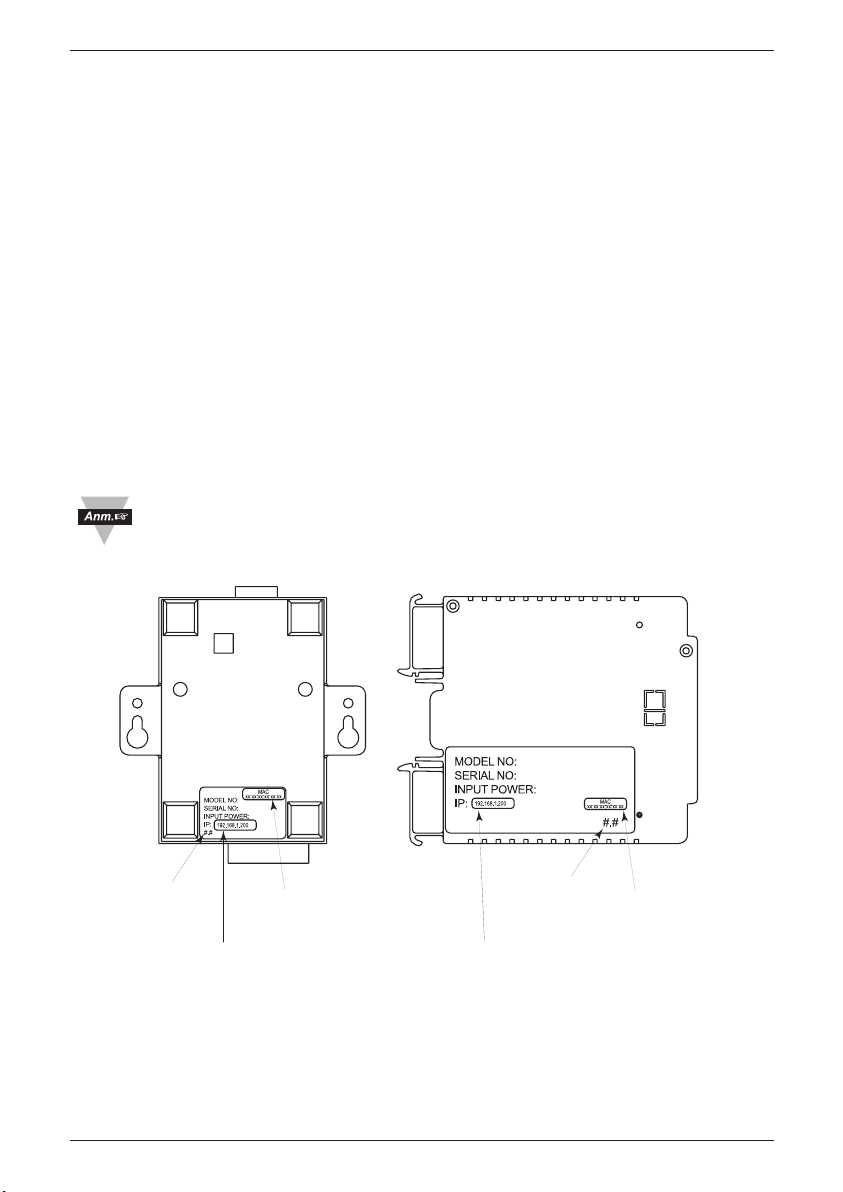

Abbildung 3.1 Typenschild .....................................................................................19

Abbildung 3.2 DIP-Schalter an der Unterseit Servers...........................................20

Abbildung 4.1 Anpingen des iServers in der MS-DOS-Eingabeaufforderung.......22

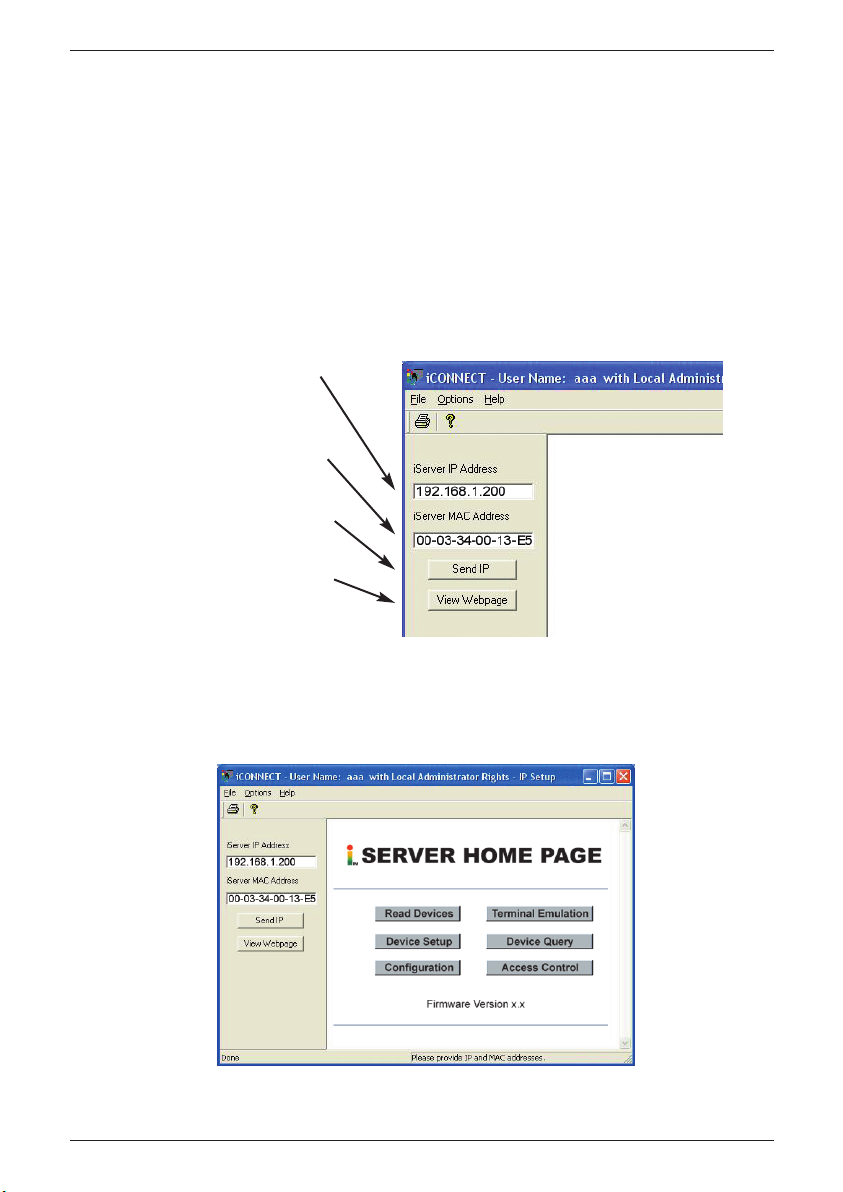

Abbildung 4.2 Zuweisen einer IP-Adresse mit iCONNECT...................................23

Abbildung 4.3 Aufrufen des iServers zur Konfiguration.........................................23

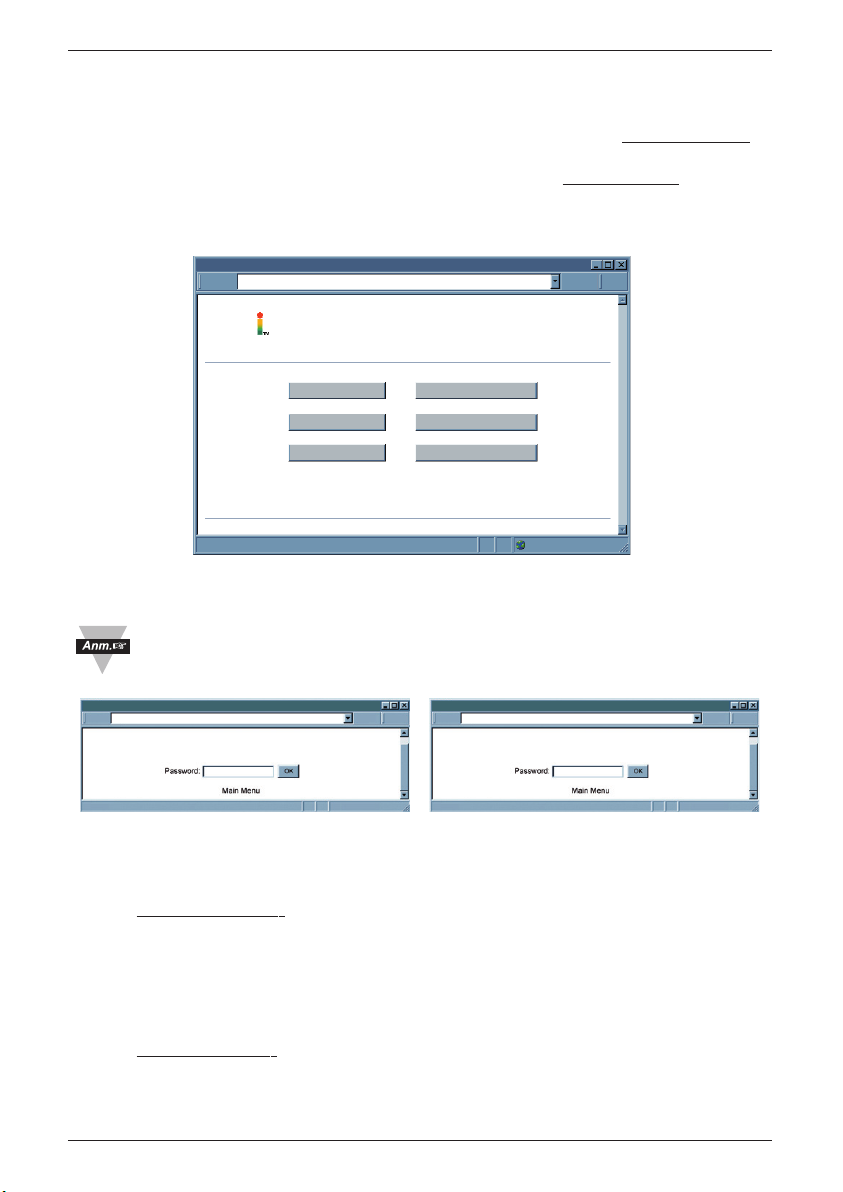

Abbildung 4.4 Homepage des iServers.................................................................24

Abbildung 4.5 Login- und Administrator-Kennworte..............................................24

Abbildung 4.6 Geräteeinrichtung...........................................................................25

Abbildung 4.7 Geräteparameter ............................................................................26

Abbildung 4.8 Fehlermeldung................................................................................26

Abbildung 4.9 Geräte auslesen .............................................................................27

Abbildung 4.10 Geräteabfrage ..............................................................................27

Abbildung 4.11 Konfiguration.................................................................................28

Abbildung 4.12 Access Control – Zugangssteuerung ...........................................32

Abbildung 4.13 DIP-Schalter 1 .............................................................................34

Abbildung 4.14 Einstellung der IP-Adresse

über die serielle Schnittstelle .......................................................34

Abbildung 4.15 Anpingen von 192.168.1.70 in der

MS-DOS Eingabeaufforderung.....................................................35

Abbildung 4.16 Access Control – Zugangssteuerung ...........................................36

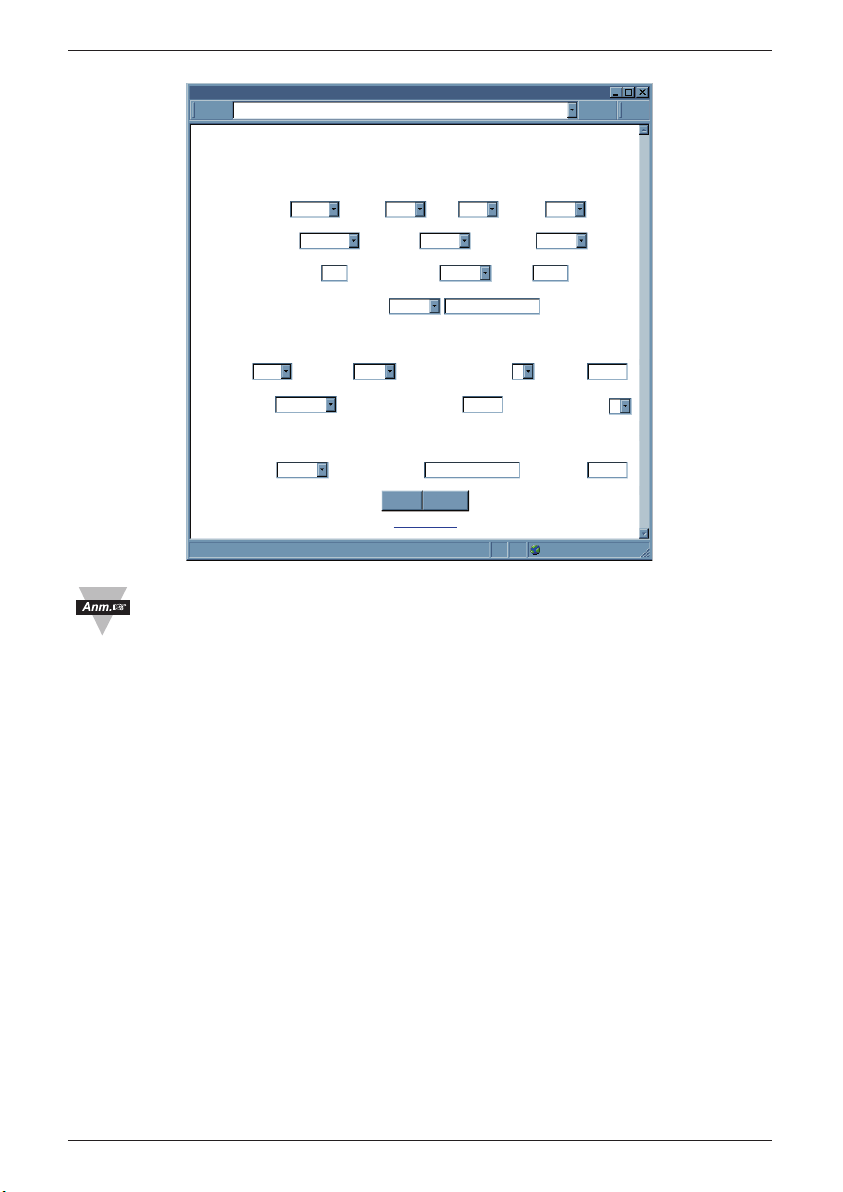

Abbildung 4.17 Terminal-Server-Konfiguration......................................................38

Abbildung 4.18 Terminalemulation .......................................................................39

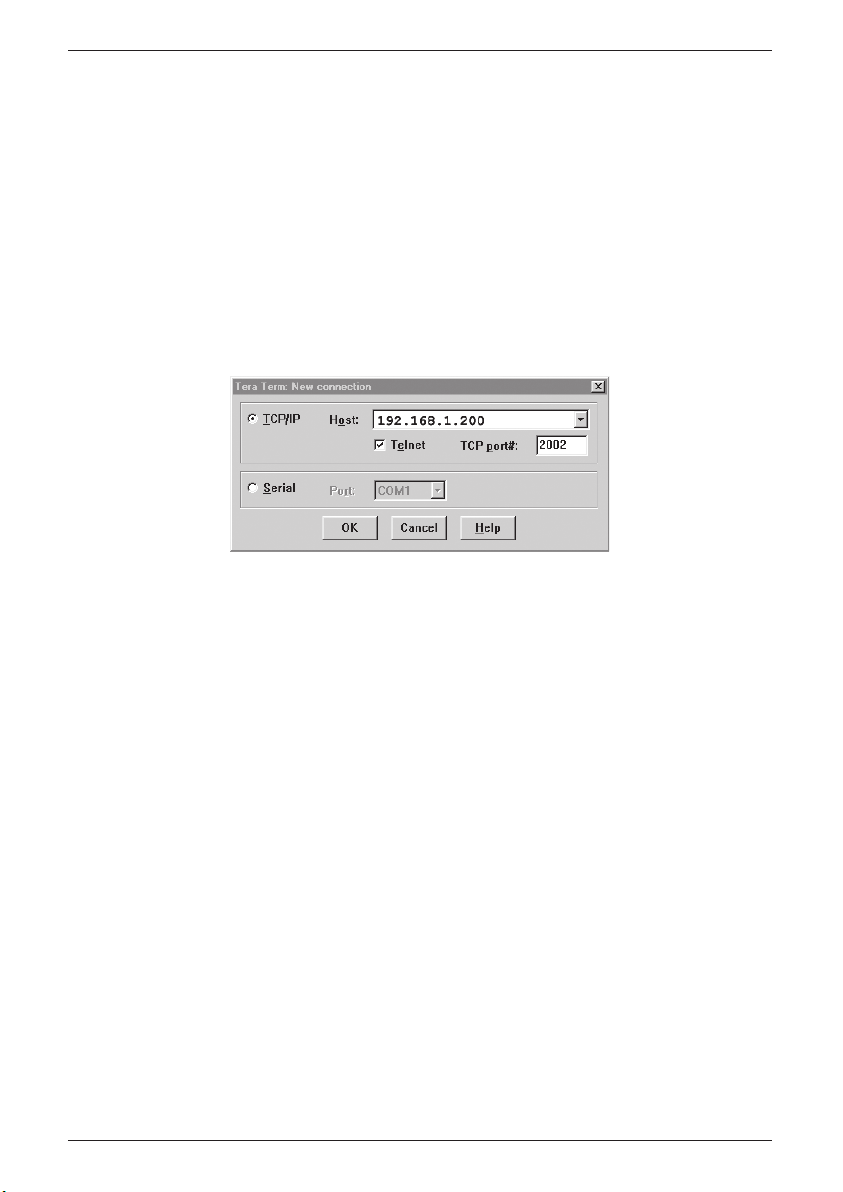

Abbildung 4.19 Telnet-Verbindung mit Tera Term ..................................................40

Abbildung 4.20 Telnet-Einrichtung iServer-Konfigurationsseite.............................41

Abbildung 4.21 Telnet-Einrichtung - Hilfeseite des iServers..................................43

Abbildung 4.22 ARP-Befehle und Antworten ........................................................46

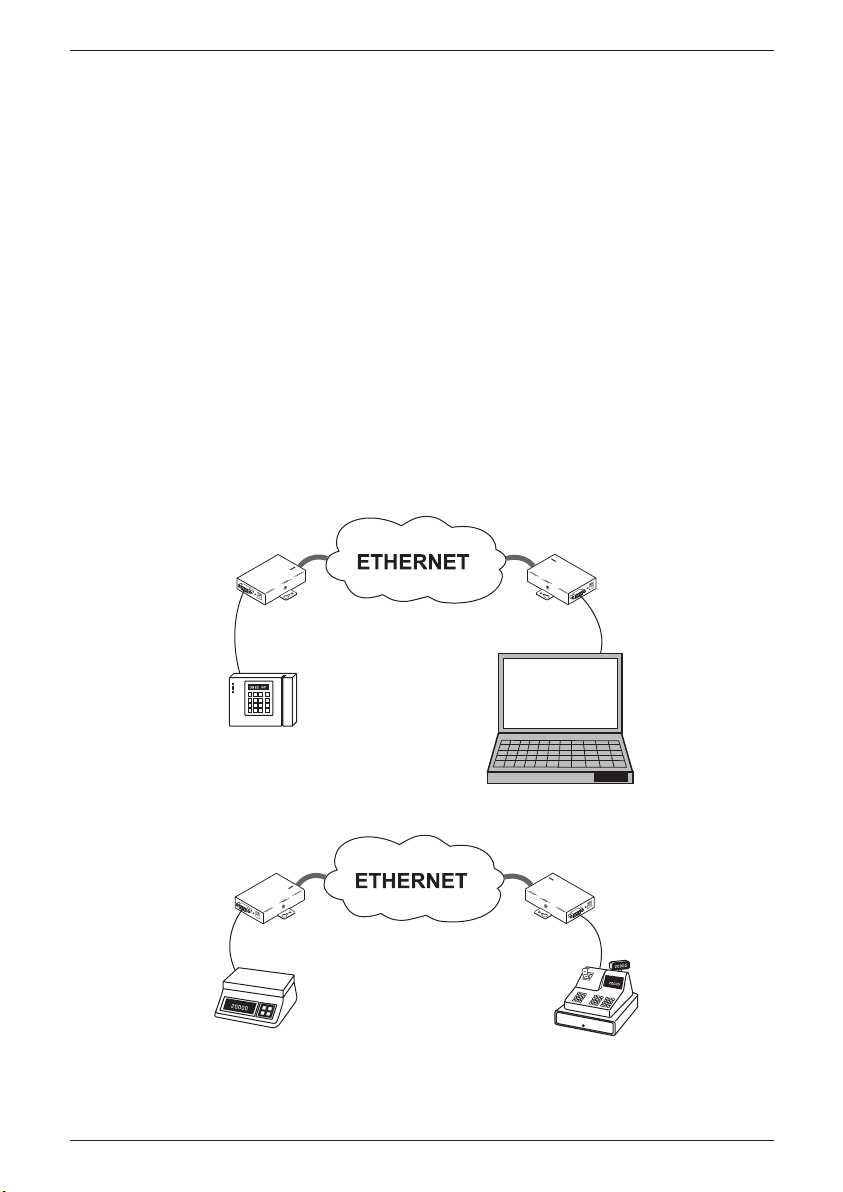

Abbildung 4.23 Serielle Tunnelfunktion .................................................................47

Abbildung 4.24 Kommunikation zwischen zwei Geräten.......................................47

Abbildung 4.25 Konfigurations-Seite - Externer iServer........................................49

Abbildung 4.26 Konfigurations-Seite - Lokaler iServer..........................................51

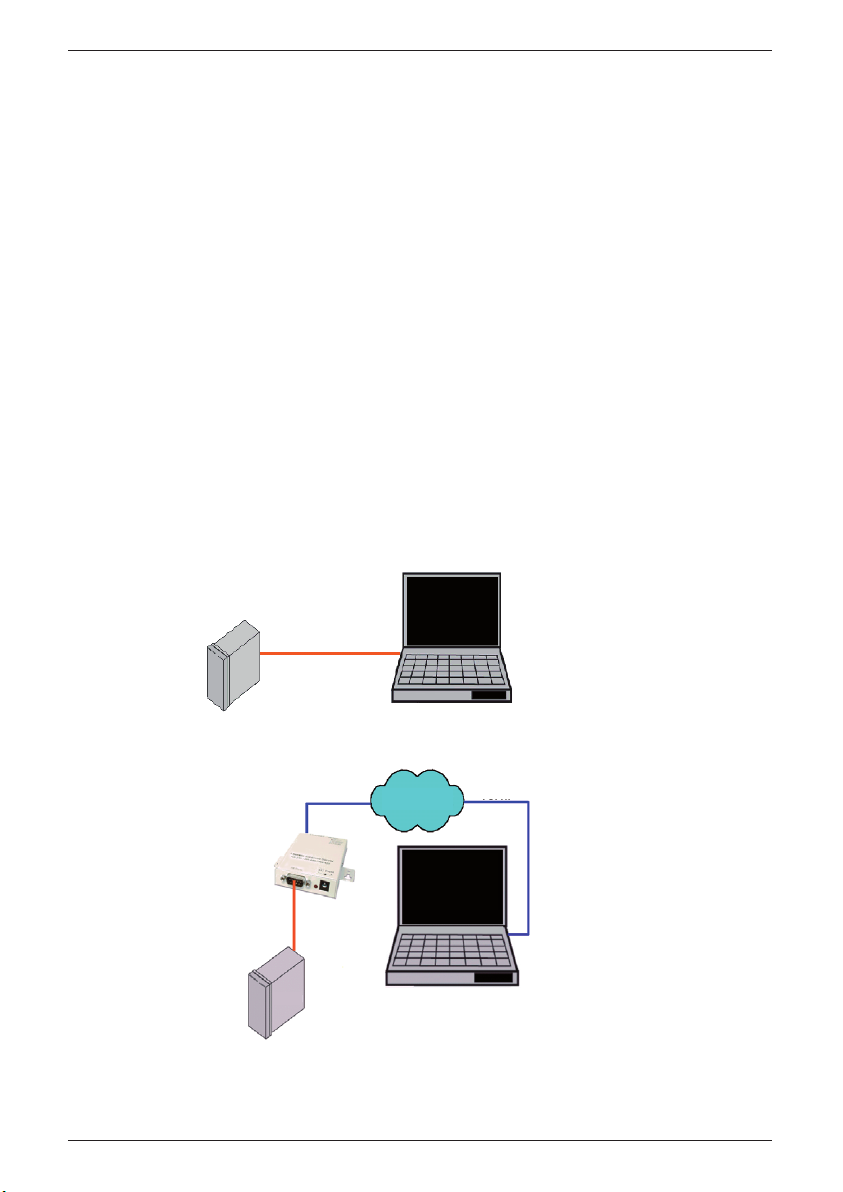

Abbildung 4.27 Direkte serielle Verbindung...........................................................52

Abbildung 4.28 Umleiten einer seriellen Verbindung.............................................52

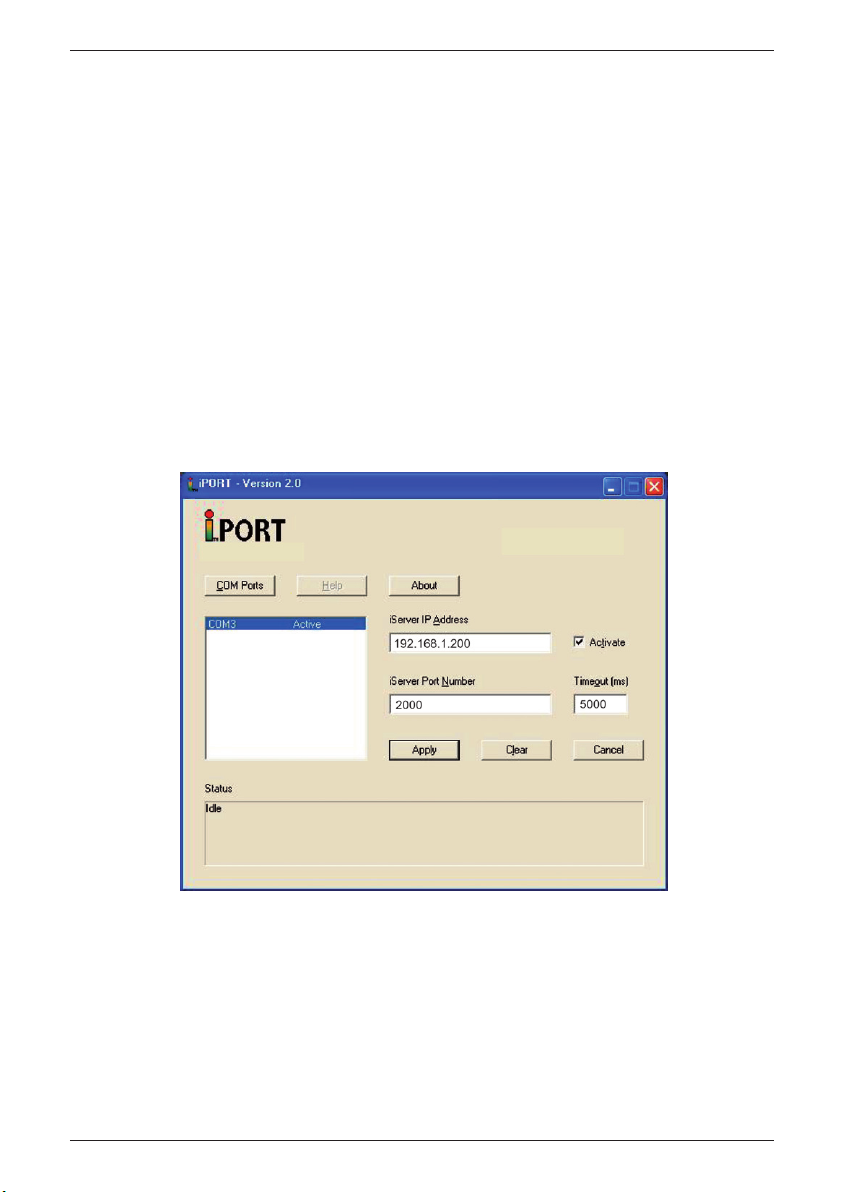

Abbildung 4.29 iPORT-Hauptfenster......................................................................53

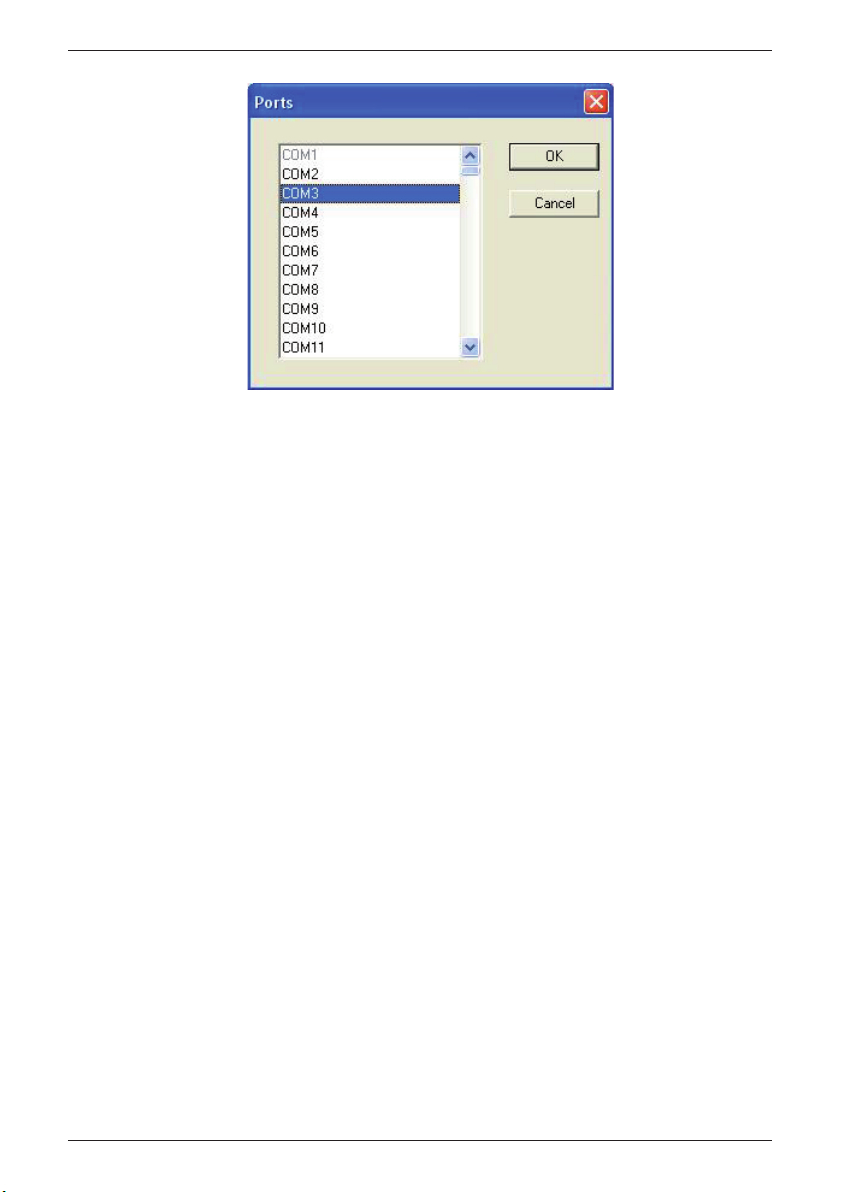

Abbildung 4.30 Com-Port-Fenster.........................................................................54

Abbildung 4.31 iServer Mail Notifier - Hauptfenster..............................................55

EIS-2B, EIS-W

vGH169-M2541

Page 6

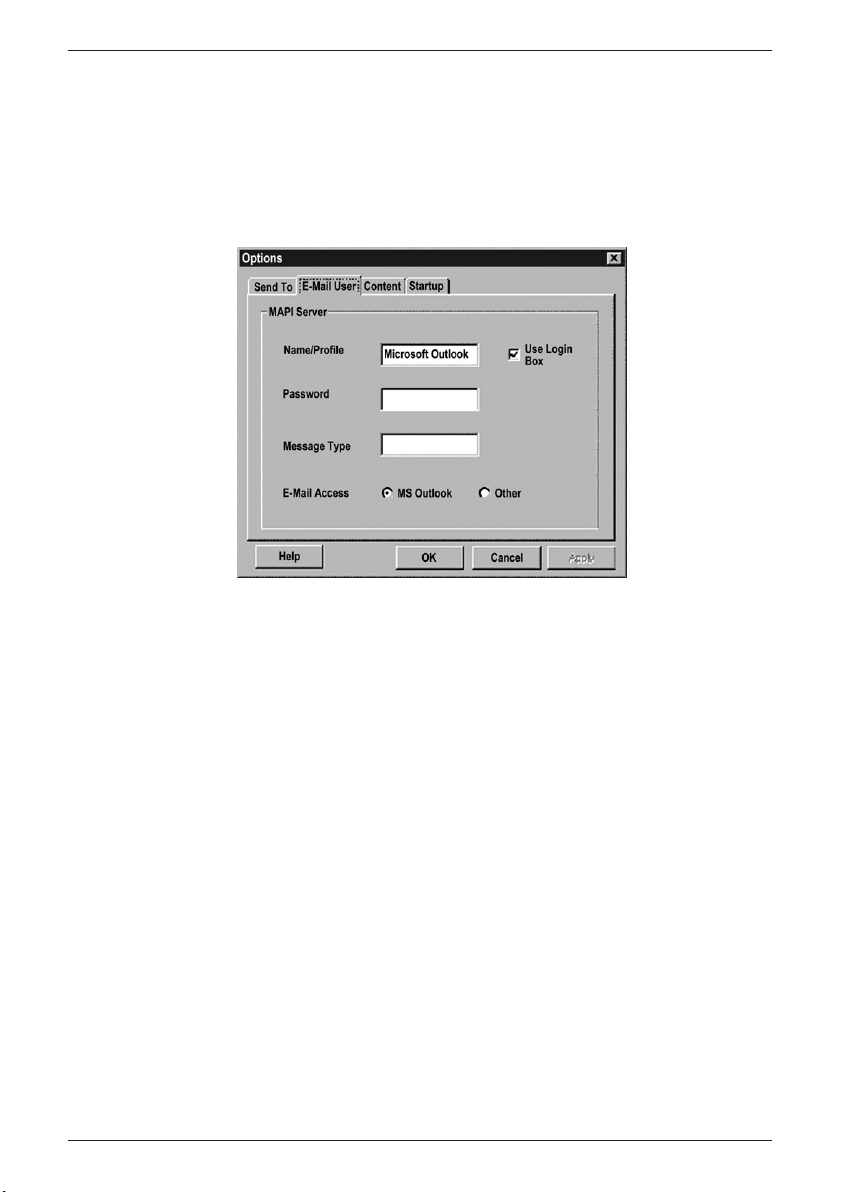

Abbildung 4.32 Profileinrichtung des Mail Notifiers für den iServer......................56

Abbildung 4.33 Geräteeinrichtung des Mail Notifiers für den iServer ...................57

Abbildung Anhang E.1 Proxyserver in Windows XP einrichten.............................70

Tabellenverzeichnis

Tabelle 2.1 Komponenten des iServers.................................................................13

Tabelle 2.2 Unterschiede RS232- und RS485-Schnittstelle ..................................14

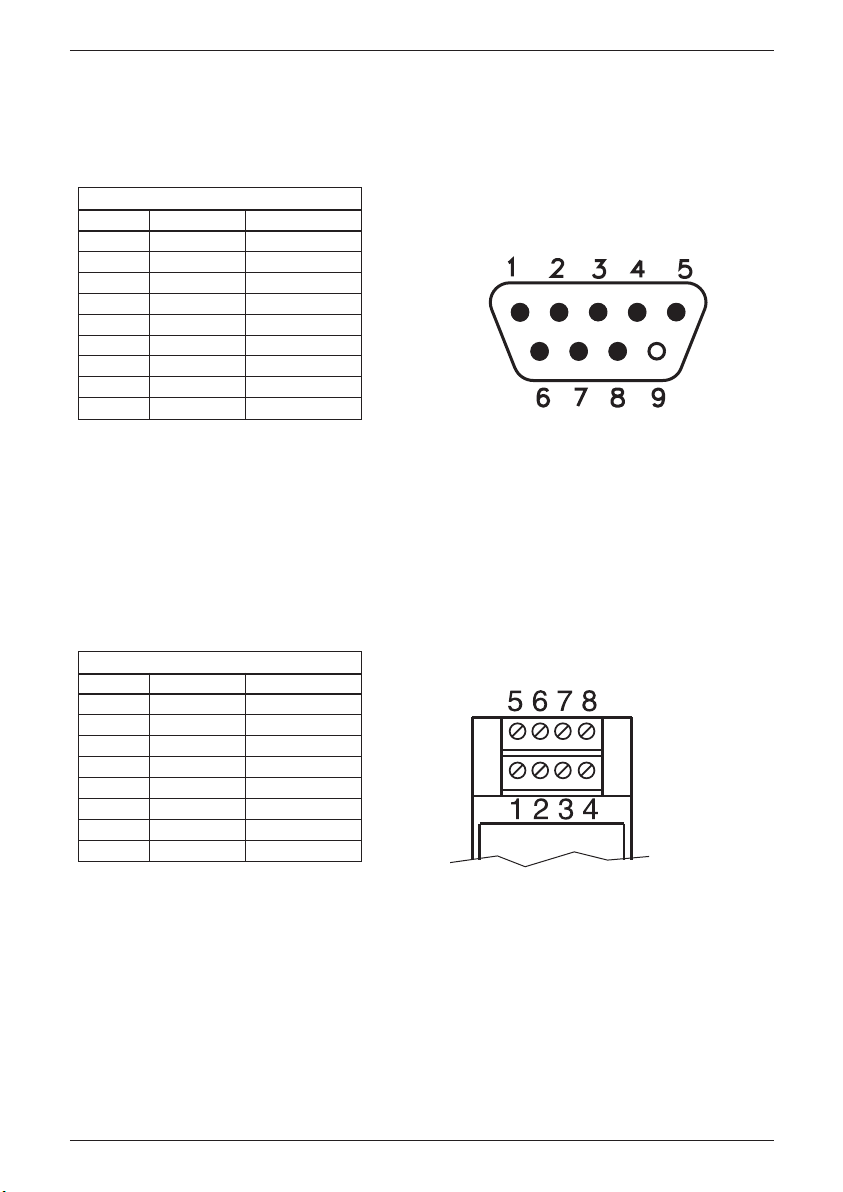

Tabelle 2.3 Signale am DB9-Anschluss - Wandmodell .........................................15

Tabelle 2.4 Signale am Schraubklemmenblock - DIN-Schienenmodell ................15

Tabelle 2.5 RS485 Halbduplex-Verbindung - Wandmodell....................................16

Tabelle 2.6 RS485 Halbduplex-Verbindung - DIN-Schienenmodell ......................17

EIS-2B, EIS-W

vi GH169-M2541

Page 7

Anmerkungen, Vorsichts- und Warnungs-Hinweise

Informationen, die durch die folgenden Zeichen gekennzeichnet sind, sind besonders wichtig und müssen unbedingt beachtet werden:

• ANMERKUNG

• WARNUNG oder VORSICHT

• WICHTIG

• TIPP

Anmerkung: So gekennzeichnete Abschnitte enthalten Anmerkungen, die Ihnen die korrekte Einstellung Ihres Instruments erleichtern.

Vorsicht oder Warnung: Diese Kennzeichnung weist Sie auf die Gefahr eines elektrischen Schlages hin.

Vorsicht, Warnung oder Wichtig: Weist Sie auf Punkte hin, die sich auf die Funktionalität des Instruments auswirken können. Bitte lesen Sie in der Produktdokumentation nach.

TIPP: Unter diesem Stichwort finden Sie praktische Tipps.

EIS-2B, EIS-W

7GH260-M2541

Page 8

Teil 1

Einführung

1.1 Sicherheit und Hinweise zum EMV-Schutz

S. Abschnitt zur CE-Zulassung.

Hinweise zum EMV-Schutz

• Um einen effektiven EMV-Schutz sicherzustellen, sollten immer

abgeschirmte Kabel verwendet werden.

• Führen Sie Signal- und Netzkabel nie in der gleichen Durchführung oder

dem gleichen Kabelkanal.

• Verwenden Sie für die Signalleitungen verdrillte Kabel.

• Sollten weiterhin Probleme im Bereich EMV auftreten, installieren Sie über

den Signalleitungen nahe am Instrument Ferritperlen.

Beachten Sie alle Anweisungen und Warnungen, anderenfalls können Verletzungen drohen!

1.2 Bevor Sie beginnen Prüfung der Lieferung: Entnehmen Sie die Packliste und kontrollieren Sie,

dass alle aufgeführten Teile vorhanden sind. Kontrollieren Sie Versandverpackung und Inhalt nach Erhalt auf erkennbare Beschädigungen oder eventuelle Hinweise auf unsachgemäße Behandlung während des Transportes. Melden Sie Schäden sofort dem Spediteur. Bitte beachten Sie, dass Schadensmeldungen nur bearbeitet werden können, wenn die gesamte Originalverpackung verfügbar ist. Bewahren Sie diese sowie Verpackungsund Füllmaterial nach dem Auspacken auch für einen eventuellen späteren Versand auf.

Anleitungen und Software: Die aktuelle Version der Bedienungsanleitung sowie kostenlose Software zur Konfiguration des iServer (iCONNECT) sowie Software zur Benachrichtigung per E-Mail (Mail Notifier) finden Sie unter

www.omega.de. Der Lieferung kann auch eine CD-ROM beiliegen.

EIS-2B, EIS-W

8 GH169-M2541

undendienst: Falls Sie Unterstützung benötigen oder Fragen haben,

wenden Sie sich bitte an OMEGAs Kundendienst.

Page 9

1.3 Beschreibung

Das Gerät kann ist als Ausführung für die DIN-Schiene oder als Wand-/Tischmodell bestellt werden.

Der iServer ist ein unabhängiger Ethernet-Server zur Anbindung von Geräten mit einer seriellen Schnittstelle an ein Netzwerk mit TCP/IP-Protokoll. Der ist mit einer Ethernet- und einer RS-232/485/422-Schnittstelle ausgestattet.

Die Standardmerkmale sind:

• Netzwerk-Konnektivität über Standard Web-Browser, TCP-Verbindungen, httpget (MS-DOS-Programm) und Telnet

• Installation über RS-232/485/422 seriellen Port.

• TCP/IP-Datenübertragung von der seriellen RS-232/485/422-Schnittstelle aus über integrierten Socket-Server.

• Standard-Homepage oder anpassebare Webseiten für OEMAnwendungen.

Das folgende Beispiel zeigt den Netzwerkanschluss des Gerätes mit serieller Schnittstelle über den iServer:

Abbildung 1.1 Zugriff auf Geräte über das Ethernet

EIS-2B, EIS-W

9GH260-M2541

COMPUTER

(Com-PortRedirector)

Computer (normaler

Web-Browser)

(Telnet oder

TCP/IP-fähige

Programme)

COMMUNICATIONS

ETHERNET

RESET

RXTX ON COL

DC POWER IN

+ - N/C

SPS, CNC, Prozessregler, usw. SPS, CNC, Prozessregler, usw.

iSerie-Regler

mit

integrierter

Ethernet-

schnittstelle

und Webserver

Page 10

Teil 2

Hardware

2.1 Installation

2.1.1 Wandmontage des iServers

Halten Sie das Gerät an die gewünschte Position. Zeichnen Sie die Bohrungen an und bohren Sie die Löcher wie erforderlich.

Zur Befestigung des Gerätes auf einem ebenen Untergrund können die Gummifüße bei Bedarf abgenommen werden.

Das Gehäuse sollte geerdet werden, zum Beispiel durch ein Erdungskabel mit Lötöse und Unterlegscheibe zwischen Montagelasche und Befestigungsschraube.

Abbildung 2.1 Wandmontage des iServers

EIS-2B, EIS-W

10 GH169-M2541

90,2 [3,55]

77,5 [3,05]

90,3 [3,56]

6,4 [0,25]

45,2 [1,78]

ETHERNET

RESET

ACTIVITY NETWORK LINK TX-TRANSMIT RX-RECEIVE

6,4 [0,25]

SERIAL

RS-232 / RS-485 / RS-422

9-12 Vdc

61,6 [2,42]

20,8 [0,82]

ø3,6 [0,14]

ø7,7 [0,30]

Page 11

2.1.2a Montage des DIN-Schienen-Modells

Installation auf der DIN-Schiene: a) Gerät kippen und wie gezeigt auf DIN-Schiene aufsetzen. b) Gerät auf DIN-Schiene drücken und einrasten.

Abbildung 2.2 Montage des iServers auf DIN-Schiene

2.1.2b Abnehmen von der DIN-Schiene

a) Mit Schraubendreher unter der Raste nach unten drücken. b) Gerät löst sich von der Schiene.

Abbildung 2.3 Abnehmen von der DIN-Schiene

EIS-2B, EIS-W

11GH260-M2541

1. Kippen und auf Schiene aufstecken

35-mm-Schiene

2. Zum Einrasten drücken.

1. Mit Schraubendreher unter der Raste nach unten drücken.

2. Gerät löst sich von der Schiene.

35-mm-Schiene

Page 12

2.2 DIP-Schalter

2.2.1 Funktion der DIP-Schalter

Beim Versand des iServers befinden sich alle DIP-Schalter in der OFFPosition.

1 Zur Einstellung der IP-Adresse, Gateway-Adresse und Subnet-Maske über

den seriellen Port 2 Werkseinstellungen wiederherstellen 3 DHCP aktivieren/deaktivieren 4 Terminal-Server-Funktion aktivieren/deaktivieren

Um die Werkseinstellung wiederherzustellen, setzen Sie den DIPSchalter 2 auf ON. Schalten Sie die Versorgungsspannung des iServers ein und warten Sie 10 Sekunden, bis der iServer vollständig hochgefahren ist. Stellen Sie den DIP-Schalter 2 wieder auf OFF. Dabei ist es unerheblich, ob der iServer ein- oder ausgeschaltet ist. Der Schalter muss auf Aus stehen, damit der iServer nicht bei jedem Einschalten auf die Werkseinstellung zurückgesetzt wird.

Außer durch DIP-Schalter 3 kann DHCP auch dadurch aktiviert werden, dass Sie die IP-Adresse des iServers auf 0.0.0.0 einstellen. Mit einer IP-Adresse von 0.0.0.0 fordert der iServer IP-Adresse, Gateway-Adresse und Subnet-Maske vom DHCP-Server über das Netzwerk an.

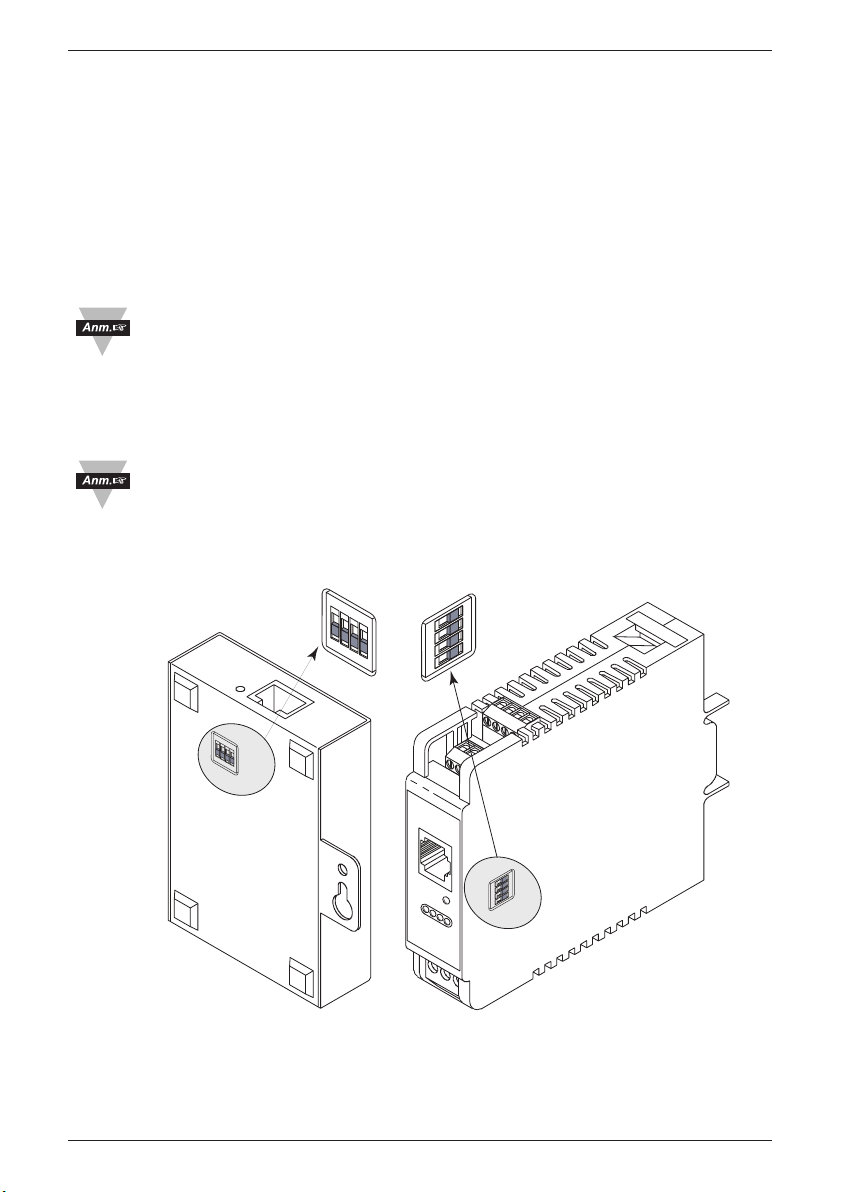

Abbildung 2.4b DIP-Schalter

DIN-Schienen-iServer

Abbildung 2.4a DIP-Schalter iServer-Wandmontagemodell

EIS-2B, EIS-W

12 GH169-M2541

SW1

OFF

SW1

OFF

4 3

SW1

2 1

OFF

SW1

4 3 2 1

OFF

Page 13

2.3 Komponenten der iServers

Abbildung 2.5 Komponenten des iServers

EIS-2B, EIS-W

13GH260-M2541

Seriell DB9-Stecker (DTE-Konfiguration) für RS232-/RS422-/RS485-Anschluss ETHERNET RJ45-Schnittstelle für 10BASE-T-Anschluss RESET Taste: Zum Zurücksetzen des iServers. ACTIVITY LED rot, blinkend: Zeigt Netzwerkaktivitäten an (Empfang/Senden von Paketen). NET LINK LED grün, leuchtet: Leuchtet, wenn das Gerät an das Netzwerk angeschlossen

ist.

TX LED gelb, blinkend: Zeigt an, dass an der seriellen Schnittstelle Daten gesendet

werden.

RX LED grün, blinkend: Zeigt an, dass an der serielle Schnittstelle Daten empfangen

werden.

POWER LED grün, leuchtet: Zeigt an, dass die Versorgungsspannnung anliegt. DC-Anschluss: + Der Pluspol liegt auf dem Innenleiter der Netzteilbuchse (Mittelkontakt am Gerät,

W-Version).

- Der Minuspol liegt auf dem Außenleiter der Netzteilbuchse (Außenkontakt am

Gerät, W-Version).

Tabelle 2.1 Komponenten des iServers

RJ45-Buchse

Reset-Taste

ACTIVITY NETWORK LINK TX-TRANSMIT RX-RECEIVE

SERIAL

RS-232 / RS-485 / RS-422

DB9-

Anschluss

Betriebsanzeige

LEDs

(2) 4-polige Steckverbinder

RJ45-Buchse

Reset-Taster LEDs

RX TX LINK ACT

Montagelaschen

Ver sorgungs- spannung

Ver sorgungsspannung

Page 14

2.4 Serielle Schnittstellen

Der iServer unterstützt zwei Schnittstellenstandards in einem Gerät: RS232 und RS485. Diese Standards definieren die elektrischen Eigenschaften der Schnittstelle. Die RS485-Schnittstelle des iServers ist für alle Geräte mit RS485- und RS-422-Schnittstelle geeignet. RS485 ist eine erweiterte Version der RS422-Schnittstelle, die durch bessere elektrische Eigenschaften die Anzahl der Busteilnehmer von 10 auf 32 anhebt.

• Die RS232-Schnittstelle ist eine Punkt-zu-Punkt-Verbindung, bei der ein

einziger Teilnehmer direkt an einen iServer angeschlossen wird. Der iServer bedient die Vollduplex-RS232-Schnittstelle über 8 Leitungen: RX – Empfangsdaten, TX-Sendedaten, DTR, DSR, DCD, CTS und RTS zur Datenflusssteuerung sowie Masse. Die Kabellänge bei RS232Schnittstellen ist auf 15 Meter begrenzt.

• Die RS485-Schnittstelle erlaubt eine Mehrpunkt-Verbindung von mehreren

Teilnehmern mit einem iServer über ein 2-Drahtsystem (Halbduplex, +RX/+TX- und -Rx/-Tx). Die RS485-Schnittstelle erlaubt den Anschluss von bis zu 31 Geräten mit einer Kabellänge von bis zu 1200 m.

Auch wenn die RS485-Schnittstelle gerne als 2-Drahtschnittstelle bezeichnet wird, stellt der iServer auch einen Masse/Schirmanschluss zur Optimierung des Störverhaltens bereit.

Tabelle 2.2 zeigt die Unterschiede zwischen den RS232- und RS485Schnittstellen.

Die Umschaltung zwischen RS232- und RS485-Schnittstellen sowie die Einstellung der entsprechenden Parameter in der iServerFirmware erfolgt über die Webseiten des iServers oder über eine Telnet-Verbindung (s. Teil 4).

EIS-2B, EIS-W

14 GH169-M2541

Schnittstellenmerkmal RS232 RS485

Übertragungsmodus Massebezogen Differentiell Elektrische Anschlüsse 8-adrig (-W);

7-adrig (DIN-Schiene) 2-adrig Sender pro Leitung 1 Sender 32 Empfänger Empfänger pro Leitung 1 Empfänger 32 Empfänger Maximale Kabellänge 15 m 1200 m

Tabelle 2.2

Page 15

2.4.1 Verdrahtung der RS232-Schnittstelle – iServer-Wand-/Tischmodell

Tabelle 2.3 zeigt die Signale und deren Richtung am DB9-Anschluss der RS232-Schnittstelle (DTE Konfiguration).

Tabelle 2.3

* Diese 4 Pins können auch für digitale

Ein-/Ausgangssignale genutzt werden (Firmware-Auswahl).

2.4.2 Verdrahtung der RS232-Schnittstelle – DIN-Schienen-iServer

Tabelle 2.4 zeigt die Signale und deren Richtung am Schraubklemmenblock.

Tabelle 2.4

* Diese 4 Pins können auch für digitale

Ein-/Ausgangssignale genutzt werden (Firmware-Auswahl).

DIN-Schienen-iServer

Pin Signal Richtung

1 N/C -2 GND -3 Rx Ein

4Tx Aus * 5 DCD Ein *6 RTS Aus * 7 DTR Aus * 8 CTS Ein

iServer Wandmontagemodell

DB9 Pin Signal Richtung

1 DCD Ein

2 Rx Ein

3Tx Aus * 4 DTR Aus

5 GND -* 6 DSR Ein *7 RTS Aus * 8 CTS Ein

9 unbelegt --

EIS-2B, EIS-W

15GH260-M2541

Page 16

2.4.3 Verdrahtung der RS485-Schnittstelle – iServer-Wand-/Tischmodell

RS485-Schnittstellen nutzen ein 2-Drahtsystem zur Übertragung, je ein Leiter zum Senden und Empfangen der Daten sowie eine Masseleiter zum Auflegen des Schirms. Sinnvollerweise sollte ein abgeschirmtes Kabel mit einem verdrillten Leiterpaar verwendet werden.

Abgeschirmtes Kabel mit verdrillten Leitern verbessern die Störfestigkeit erheblich.

Abbildung 2.6 zeigt den Anschluss mehrerer Geräte über die RS485Schnittstelle an den iServer.

Abbildung 2.6 RS485-Mehrpunkt-Verdrahtung, halbduplex –

iServer-Wand-/Tischmodell

Der genaue Wert des Terminierungswiderstands ist unkritisch und hängt von der Kabelimpedanz ab.

Tabelle 2.5 zeigt eine RS485 Halbduplex-Verbindung zwischen der seriellen Schnittstelle des iServers und einem Gerät mit RS485-Schnittstelle.

EIS-2B, EIS-W

16 GH169-M2541

Tabelle 2.5

Pin iServer Gerät mit RS485

+Tx/+Rx (+Sende-/+Empfangsdaten) +Tx/+Rx (+Sende-/+Empfangsdaten)

3 -Tx/-Rx (-Sende-/-Empfangsdaten) -Tx/-Rx (-Sende-/-Empfangsdaten) 5

Masse (GND) Masse (GND)

Gerät #29Gerät #1

Gerät #30Gerät #2

-Tx/-Rx-Tx/-Rx

+Tx/+Rx

GND

120-Ohm-

Terminierungs-

widerstand

Gerät #31

-Tx/-Rx

+Tx/+Rx

GND

Abgeschirmtes Kabel

mit verdrilltem Leiterpaar

-Tx/-Rx

+Tx/+Rx

120-Ohm-

Terminierungs-

widerstand

iServer

-Tx/-Rx

+Tx/+Rx

...............................

GND

-Tx/-Rx +Tx/+Rx

...............................

.........................

GND

.........................

Page 17

2.4.4 Verdrahtung der RS485-Schnittstelle – DIN-Schienen-iServer

Abgeschirmtes Kabel mit verdrillten Leitern verbessern die Störfestigkeit erheblich.

Abbildung 2.7 zeigt den Anschluss mehrerer Geräte über die RS485Schnittstelle an den iServer.

Abbildung 2.7 RS485-Mehrpunkt-Verdrahtung, halbduplex –

DIN-Schienen-iServer

Der genaue Wert des Terminierungswiderstands ist unkritisch und hängt von der Kabelimpedanz ab.

Tabelle 2.6 zeigt eine RS485 Halbduplex-Verbindung zwischen der seriellen Schnittstelle des iServers und einem Gerät mit RS485-Schnittstelle.

EIS-2B, EIS-W

17GH260-M2541

Pin iServer Gerät mit RS485

+Tx/+Rx (+Sende-/+Empfangsdaten) +Tx/+Rx (+Sende-/+Empfangsdaten)

4 -Tx/-Rx (-Sende-/-Empfangsdaten) -Tx/-Rx (-Sende-/-Empfangsdaten) 2

Masse (GND) Masse (GND)

Tabelle 2.6

Gerät #30Gerät #2

Gerät #29Gerät #1

-Tx/-Rx-Tx/-Rx

+Tx/+Rx

GND

+Tx/+Rx

GND

120-Ohm-

Terminierungs-

widerstand

Gerät #31

-Tx/-Rx

+Tx/+Rx

GND

Abgeschirmtes Kabel

mit verdrilltem Leiterpaar

+Tx/+Rx

-Tx/-Rx

120-Ohm-

Terminierungs-

widerstand

COMMUNICATIONS

ETHERNET

RESET

iServer

RX TX LINK ACT

DC POWER IN

+ - N/C

-Tx/-Rx

+Tx/+Rx

...............................

GND

-Tx/-Rx +Tx/+Rx

...............................

.........................

GND

.........................

Page 18

2.5 Netzwerkschnittstellen

2.5.1 Anschlussbelegung der RJ45-Schnittstelle

Der Anschluss an das Netzwerk erfolgt über den RJ45-Anschluss am iServer. Die Übertragung erfolgt im 10-Mbps-Ethernet über zwei Leiterpaare. Für den Empfang und das Senden von Daten wird jeweils ein separates Leiterpaar verwendet. Damit werden also vier der acht Kontakte des RJ45-Steckers verwendet.

Abbildung 2.8 RJ45-Anschlussbelegung

2.5.2 Gekreuztes Netzwerkkabel

Wenn der iServer direkt an einen Computer angeschlossen wird (nicht an einen Switch, Hub, o.ä.), müssen die Sende- und Empfangsleitungen gekreuzt werden. Die Anschlussbelegung des gekreuzten Netzwerkkabels ist in

Abbildung 2.9 gezeigt.

Abbildung 2.9 Anschlussbelegung des gekreuzten Netzwerkkabels

Wenn Sie den iServer an einen Hub oder Switch anschließen, verwenden Sie ein normales Kabel. Die Leitungen sind bereits im Hub gekreuzt.

Pin Name Beschreibung

1 +Tx + Sendedaten 2 -Tx - Sendedaten 3 +Rx + Empfangsdaten 4 N/C unbelegt 5 N/C unbelegt 6 -Rx - Empfangsdaten 7 N/C unbelegt 8 N/C unbelegt

EIS-2B, EIS-W

18 GH169-M2541

Page 19

Teil 3

Netzwerkkonfiguration

3.1 Netzwerkprotokolle

Der iServer nutzt die Standard-TCP/IP-Protokolle zum Datenaustausch im Netzwerk. Außerdem unterstützt das Gerät die Protokolle ARP, HTTP (Webserver), DHCP, DNS und Telnet.

3.2 MAC-Adresse

Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine eindeutige Hardwarenummer eines Computers oder anderer Netzwerkteilnehmer.Wenn Sie mit Ihrem Computer auf das Netzwerk zugreifen, wird die MAC-Adresse Ihres Computers der IP-Adresse zugeordnet. Beim iServer befindet sich die MAC-Adresse auf dem Aufkleber auf dem Gerät. Sie ist als 6-stellige Hexadezimalzahl XX:XX:XX:XX:XX:XX angegeben.

Beispiel: 0A:0C:3D:0B:0A:0B

Ziehen Sie den kleinen Aufkleber mit der Standard-IP-Adresse ab. Darunter befindet sich ein Feld, in das Sie die zugewiesene IPAdresse eintragen können. S. Abbildung 3.1.

Abbildung 3.1 Typenschild

Aufkleber mit MAC-Adresse in Hex-Darstellung

Aufkleber mit Standard-IP-Adresse entfernen und eigene IP-Adresse eintragen

iServer-

Versionsnr.

Aufkleber mit MAC-Adresse in Hex-Darstellung

iServer-

Versionsnr.

Aufkleber mit Standard-IP-Adresse entfernen und eigene IP-Adresse eintragen

EIS-2B, EIS-W

19GH260-M2541

Page 20

3.3 DHCP

DHCP (dynamisches Hostkonfigurations-Protokoll, Dynamic Host Configuration Protocol) ermöglicht es Teilnehmern wie Computern oder anderen Geräten, ihre IP-Konfiguration von einem Server zu beziehen (dem DHCP-Server). Wenn DHCP bei Ihrem iServer aktiviert ist, nimmt er Kontakt mit dem DHCP-Server auf, sobald er an das Netzwerk angeschlossen ist. Daraufhin weist der DHCP-Server dem iServer eine IP-Adresse, die GatewayAdresse und die Subnet-Maske zu. Bitte beachten Sie, dass der DHCPServer entsprechend konfiguriert sein muss, damit er diese Zuweisungen vornimmt.

Sie können DHCP auch aktivieren, indem Sie die IP-Adresse des iServers auf

0.0.0.0 setzen. Wenn eine statische (fest eingestellte) IP-Adresse gewünscht ist, muss DHCP

deaktiviert werden. Bei Lieferung des iServers ist DHCP deaktiviert (Werkseinstellung). Um DHCP zu aktivieren, stellen Sie DIP-Schalter 3 auf

ON (s. Abbildung 3.2).

Abbildung 3.2 DIP-Schalter an der Unterseit Servers

3.4 DNS

DNS, das Domain Name System, ermöglicht eine Erkennung von Netzwerkteilnehmern anhand eines (alphanumerischen) Namens anstelle der IP-Adresse. Damit können Sie zum Beispiel im Browser anstelle der IPAdresse

http://192.168.1.200

den Namen

http://eis03ec

oder eine beliebige andere acht Zeichen lange Bezeichnung verwenden, die Sie zuvor im iServer auf der Homepage des iServers Host Name eingegeben haben. In der Grundeinstellung ist in jedem iServer eis gefolgt von den letzten vier Zeichen der MAC-Adresse dieses iServers abgespeichert.

1. Stimmen Sie sich unbedingt mit Ihrem Netzwerkadminstrator ab, bevor Sie DHCP am iServer aktivieren.

2. In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt.

3. In Novell-Netzwerken oder unter Windows 2000, wo DCHP eine Erweiterung des DNS ist, kann diese Funktion sehr hilfreich sein, da sie die Verwendung von IP-Adressen erübrigt.

DIP-Schalter 3 ist in der Stellung ON gezeigt.

EIS-2B, EIS-W

20 GH169-M2541

OFF

4 3 2 1

Page 21

3.5 IP-Adresse

In einem TCP/IP-basierten Netzwerk muss jeder aktive Teilnehmer eine eindeutige IP-Adresse besitzen. Diese IP-Adresse wird verwendet, um eine Verbindung zum seriellen Port des iServers aufzubauen. Jeder Computer, der das TCP/IP-Protokoll nutzt, muss eine 32 Bit lange IP-Adresse besitzen. Sie ist in zwei Teile gegliedert, die Netzwerk-ID und die Geräte-ID. Alle Computer in einem gegebenen Netzwerk besitzen die gleiche Netzwerk-ID. Gleichzeitig haben sie eine unterschiedliche Geräte-ID. Weitere Informationen zur IPAdresse finden Sie in Anhang B.

3.5.1 Grundeinstellung der IP-Adresse

In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt.Wenn Sie über einen Webbrowser oder Telnet auf den iServer zugreifen möchten und die IP-Adresse noch die Grundeinstellung hat, muss der PC, von dem aus Sie auf den iServer zugreifen möchten, im gleichen Netzwerk liegen wie der iServer. Das bedeutet, dass der Computer eine IP-Adresse von

192.168.1.x besitzen muss. (x ist eine beliebige Zahl von 1 bis 254.)

Bitte denken Sie daran, dass PC und iServer unterschiedliche IPAdressen besitzen müssen).

Außerdem muss die Subnet-Maske auf 255.255.255.0 eingestellt sein. Auf diese Weise ist ein einfacher Zugriff auf den iServer über das Netzwerk möglich, um die Konfiguration wie erforderlich zu ändern. Falls die werkseingestellte IP-Adresse bereits in Ihrem Netzwerk verwendet werden sollte, schließen Sie den iServer mit einem gekreuzten Kabel an Ihren Computer an und ändern Sie die IP-Adresse und andere Einstellungen des iServers.

3.6 Portnummer

Alle TCP-Verbindungen sind durch die IP-Adresse und eine Portnummer definiert. Eine Portnummer ist eine interne Adresse, die über das TCP/IPProtokoll die Schnittstelle zwischen der Anwendung auf dem Computer und dem Netzwerk bildet.

Der iServer verwendet drei Standard-Portnummern:

1. Port 1000 in Verbindung mit dem HTTPGET-Programm.

2. Port 2000 für den Zugriff auf das serielle Gerät, das an die serielle Schnittstelle des iServers angeschlossen ist.

3. Port 2002 für den Zugriff auf den iServer selbst, um Einstellungen zu lesen oder ändern, zum Beispiel über das Telnet-Protokoll.

Beispiel: C:\>Telnet 192.168.1.200 2002

EIS-2B, EIS-W

21GH260-M2541

Page 22

Teil 4

Betrieb

Wenn DHCP- und DNS-Server verwendet werden, ist der Anschluss sehr einfach, da Sie sich nicht um IP-Adresse, MAC-Adresse und potentielle Netzwerkkonflikte kümmern müssen – alle diese Aufgaben werden vom DHCP- und DNS-Server abgewickelt. Sie müssen lediglich DHCP am iServer aktivieren (s. Abschnitt 2.2), iServer und Hub mit einem ungekreuzten Netzwerkkabel verbinden und den iServer mit Spannung versorgen.

Falls Sie DHCP nicht verwenden möchten, können Sie Ihren PC auf eine IPAdresse im Adressbereich des iServers einrichten (192.168.1.x in der Grundeinstellung 192.168.1.200 des iServers) und den iServer mit einem gekreuzten Netzwerkkabel direkt an einen PC anschließen. Nach erfolgter Konfiguration des iServers können Sie den PC wieder auf seine ursprüngliche IP-Adresse zurücksetzen.

Geben Sie in der MS-DOS-Eingabeaufforderung ping 192.168.1.200 ein und drücken Sie Enter. Wenn DHCP- und DNS-Server verwendet werden, geben Sie den Befehl ping eisxxxx ein. Dabei steht xxxx für die letzten vier Zeichen der MAC-Adresse, die auf der Geräterückseite angegeben ist. Die Antwort sollte ähnlich wie in Abbildung 4.1 gezeigt aussehen.

Abbildung 4.1 Anpingen des iServers

in der MS-DOS-Eingabeaufforderung

Damit ist sichergestellt, dass die Verbindung funktioniert und dass der normale Betrieb oder die Konfiguration mit Telnet oder einem Webbrowser erfolgen kann.

EIS-2B, EIS-W

22 GH169-M2541

Je nach Netzwerkkonfiguratio

n und persönlichen Vorlieben kann der iServer auf verschiedene Weise eingesetzt und konfiguriert werden. Die Konfiguration kann über einen Web-Browser wie Netscape oder Internet Explorer erfolgen, oder über eine Telnet-Emulation, in der die serielle Kommunikation über ein Netzwerk emuliert wird. Außerdem kann OMEGAs iCONNECTKonfigurationssoftware verwendet werden.

C:\>ping eis03ec Pinging eis03ec with 32 bytes of data:

Reply from eis03ec: bytes=32 time=15ms TTL=60 Reply from eis03ec: bytes=32 time=8ms TTL=60 Reply from eis03ec: bytes=32 time=8ms TTL=60 Reply from eis03ec: bytes=32 time=8ms TTL=60

Pinging statistics for eis03ec:

Packets: Sent=4, Received=4, Lost=0 (0% loss)

Approximate round trip times in milli-seconds:

Minimum=8ms, Maximum=15ms, Average=9ms

Page 23

4.1 iCONNECT-Software

Sie können die IP-Adresse des iServers auch über die iCONNECT-Software einstellen. a) Laden Sie die iCONNECT-Software von der in dieser Anleitung

angegebenen Website herunter.

b) Installieren Sie die iCONNECT-Software auf einem PC im Netzwerk.

Diese Software ist kompatibel mit Windows 95, 98, NT, 2000 und XP.

c) Verwenden Sie iCONNECT, um dem iServer eine IP-Adresse

zuzuweisen und auf dessen Webseiten zur Konfiguration zuzugreifen. Sie können die Webseiten des iServers auch in einem beliebigen Webbrowser aufrufen. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um eine geeignete IP-Adresse zu erhalten.

Abbildung 4.2 Zuweisen einer IP-Adresse mit iCONNECT

So rufen Sie die Konfiguration des iServers auf: a) Mit der Schaltfläche View Webpage gelangen Sie zur Homepage des

iServers, die in Abschnitt 4.2 beschrieben wird.

Abbildung 4.3 Aufrufen des iServers zur Konfiguration

IP-Adresse in diesem Feld eintragen.

Tragen Sie die MAC-Adresse, die auf dem Aufkleber unten am iServer angegeben ist, in diesem Feld ein.

Klicken Sie hier, um die obige IP-Adresse an den iServer zu senden.

Klicken Sie hier zum Zugriff auf die Webseiten, nachdem Sie dem iServer die IP-Adresse zugewiesen haben.

EIS-2B, EIS-W

23GH260-M2541

Page 24

4.2 Einrichtung und Bedienung über einen Webbrowser

• Starten Sie den Web-Browser.

• Wenn DHCP und DNS aktiviert sind, geben Sie im Browser

http://eisxxxx

ein, wobei xxxx für die letzten vier Zeichen der MAC-Adresse steht.Wenn Sie eine statische IP-Adresse verwenden, geben Sie

http://x.x.x.x

ein,

wobei x.x.x.x die IP-Adresse des iServers ist.

• Die unten abgebildete Homepage erscheint.

Abbildung 4.4 Homepage des iServers

Bei einigen Menüs auf der Homepage wird ein Kennwort abgefragt, bevor die gewünschte Seite angezeigt wird. Abbildung 4.5 zeigt ein Beispiel.

Abbildung 4.5 Login- und Administrator-Kennworte

Es gibt zwei verschiedene Zugangsebenen:

1. Das Admin-K

ennwort (Administrator-Kennwort) erlaubt einen uneingeschränkten Zugriff auf alle Parameter des iServers, der nur einzelnen Benutzern vorbehalten bleiben sollte.

In der Grundeinstellung lautet das Kennwort 00000000. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben.

2. Das Login-Kennwort (Bediener-Kennwort) erlaubt dem Benutzer einen Zugriff auf alle Parameter des iServers, außer auf die Parameter, die durch die Zugangssteuerung mit dem Administrator-Kennwort gesichert sind. Für

EIS-2B, EIS-W

24 GH169-M2541

SERVER HOME PAGE

Address

http://192.168.1.200

SERVER HOME PAGE

Read Devices

Device Setup

Configuration

Firmware Version x.x

Terminal Emulation

Device Query

Access Control

http://192.168.1.200 http://192.168.1.200

ADMINISTRATOR

Page 25

die Funktion Read Devices (Messwertanzeige) ist kein Kennwort erforderlich.

In der Grundeinstellung lautet das Kennwort 12345678. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben.

4.2.1 Geräteeinrichtung

Diese Option wird über Device Setup aus der Homepage des iServers aufgerufen und erlaubt die Eingabe von bis zu acht Geräten (im RS485Modus). Der iServer sendet die eingetragenen Befehle an diese Geräte und empfängt deren Daten. Um die Daten abzurufen, klicken Sie auf die Taste Take Readings.

Da bei einem RS232-Anschluss nur ein Gerät unterstützt wird, darf in diesem Fall nur ein Gerät in der Geräteinrichtungs-Seite Device Setup eingetragen sein.

Klicken Sie auf die Nummern 1 bis 8, um die Parameter für das jeweilige Gerät zu definieren.

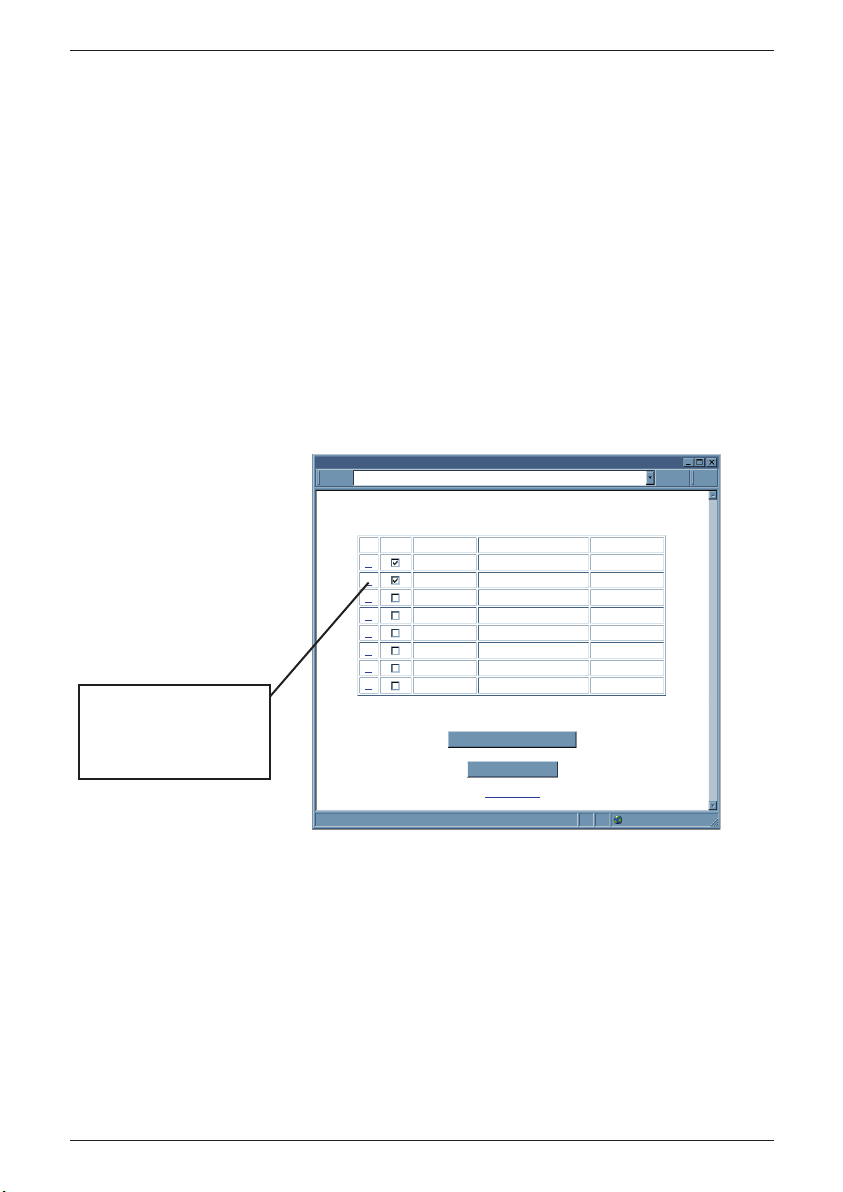

Abbildung 4.6 Geräteeinrichtung

Auf der Seite Device Parameters werden Gerätename und die Einheit für die Anzeige in die Textfelder Device Name und Response Unit mit jeweils bis zu acht alphanumerischen Zeichen eingetragen. In das Feld Device Command wird der Befehl eingetragen, der an das Gerät gesendet werden soll. Der iServer sendet diesen Befehl an das serielle Gerät, wenn die Schaltfläche Take Reading angeklickt wird.

Klicken Sie auf die Nummer, um die Geräteparameter anzuzeigen.

EIS-2B, EIS-W

25GH260-M2541

DEVICE SETUP

Address

http://192.168.1.200

DEVICE SETUP

Device Name

No.

Check

Click on Device No. on the left to modify Device Parameters.

Boiler 1

Boiler 2

ABCDEFGH

Device Command

*01X01

*02X01

Update Checked Box

Take Readings

Main Menu

Response Units

Deg. C

ABCDEFGH

Page 26

Wenn die RS485-Schnittstelle verwendet wird, muss dem Befehl die RS485-Gerätenummer vorangestellt werden.

Beispiel: *01 steht für die RS485-Gerätenummer 1 und X01 ist der Befehl, mit dem der Temperaturwert abgefragt wird.

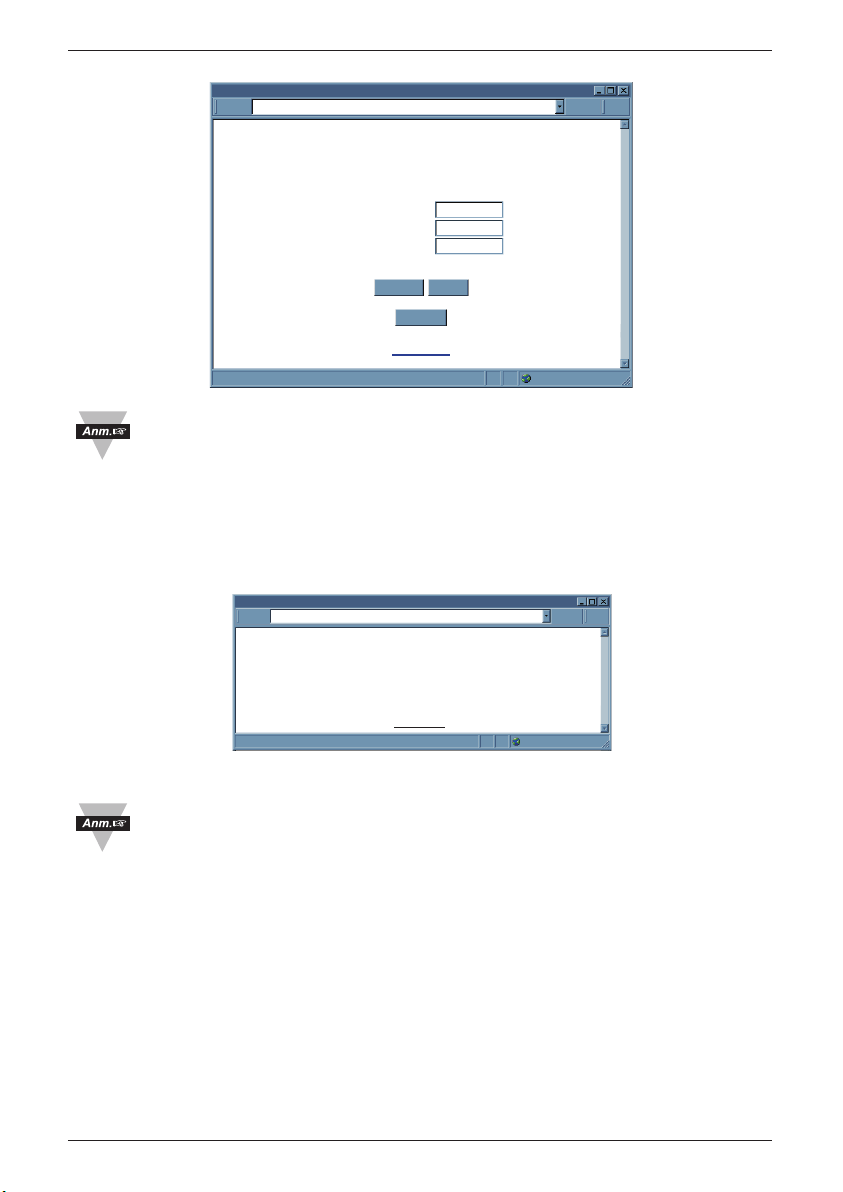

Abbildung 4.7 Geräteparameter

4.2.2 Read Devices – Geräte auslesen

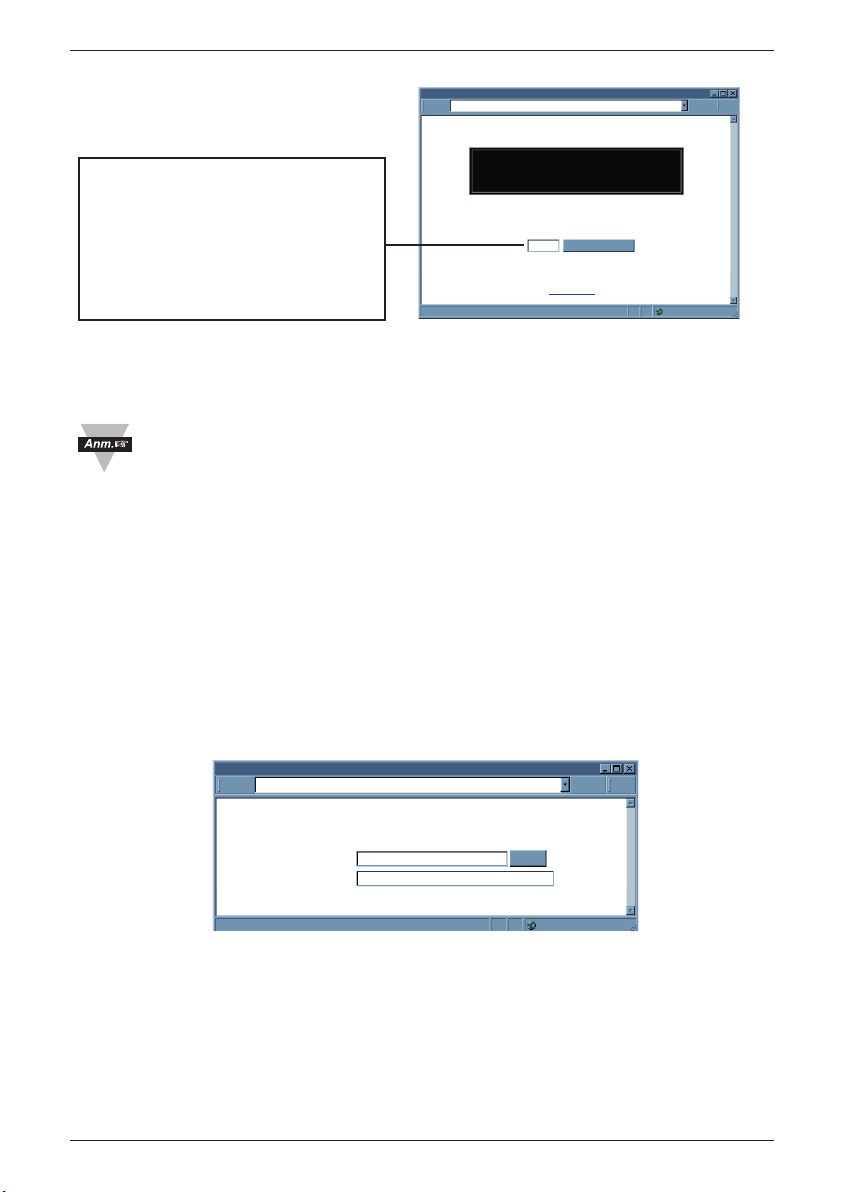

Abbildung 4.8 Fehlermeldung

Wenn Sie aus der Homepage des iServers die Option Read Devices wählen, kann unter Umständen die folgende Fehlermeldung erscheinen.

Damit Sie die Option zum Auslesen der Geräte verwenden können, müssen Sie die Konfigurationsoption Configuration aufrufen und unter Number of Connections die Anzahl der Verbindungen auf 0 setzen (s. Abbildung 4.11). Achten Sie darauf, dass Sie die Seite speichern und klicken Sie erneut auf Read Devices.

Nach der Eingabe der Parameter, insbesondere des Gerätebefehls Device Command auf der Geräteeinrichtungs-Seite erlaubt die Option Read Devices eine Abfrage der Daten des seriellen Gerätes.

EIS-2B, EIS-W

26 GH169-M2541

DEVICE PARAMETERS

Address

http://192.168.1.200

DEVICE PARAMETERS

Device No. 1

Device Name Boiler 1 Device Command *01X01 Response Unit Deg. C

Update Reset

Cancel

Main Menu

Error

Address

http://192.168.1.200

ERROR

To view this page, disable Terminal Server option on the Configuration page,

by setting the "Number of Connections" to 0.

Main Menu

Page 27

Abbildung 4.9 Geräte auslesen

4.2.3 Geräteabfrage

Wenn Sie aus der Homepage des iServers die Option Device Query wählen, kann unter Umständen die folgende, in Abbildung 4.8 gezeigte Fehlermeldung erscheinen.

Damit Sie die Option zur Abfrage der Geräte verwenden können, müssen Sie die Konfigurationsoption Configuration aufrufen und unter Number of Connections die Anzahl der Verbindungen auf 0 setzen (s. Abbildung 4.11). Achten Sie darauf, dass Sie die Seite speichern und klicken Sie erneut auf Device Query.

Mit der Geräteabfrage Device Query wird ein Befehl an ein einzelnes serielles Gerät gesendet und anschließend die Antwort dieses Gerätes eingelesen. Wenn die RS485-Schnittstelle verwendet wird, muss dem Befehl die RS485-Gerätenummer vorangestellt werden.

Beispiel: *01 steht für die RS485-Gerätenummer 1 und X01 ist der Befehl, mit dem der Temperaturwert abgefragt wird.

Abbildung 4.10 Geräteabfrage

READ DEVICES

Neben der Schaltfläche Auto Update kann das Intervall für die automatische Aktualisierung eingegeben werden. Wenn Sie 000 eingeben, wird die Seite mit einem Klick auf Auto Update manuell aktualisiert.

EIS-2B, EIS-W

27GH260-M2541

Address

http://192.168.1.200

READ DEVICES

92.4 Deg. C

1. Boiler 1 92.4 Deg.C

2. Boiler 2 91.8 Deg.C

Auto Update

000

Main Menu

DEVICE QUERY

Address

http://192.168.1.200

DEVICE QUERY

Command

Response

*01X01

92.4

Send

Page 28

4.2.4 Konfiguration

Dieser Abschnitt beschreibt die Konfigurationsseite Confguration der iServerWebseiten.

Für den Zugriff auf die Konfigurationsseite ist das Login-Kennwort erforderlich. Die Grundeinstellung für das Login-Kennwort lautet 12345678 und kann wie gewünscht geändert werden.

Um eine Verbindung zwischen dem seriellen Gerät und dem iServer herzustellen, müssen die Kommunikationsparameter (Baudrate, Datenbits, Parität und Stoppbits) bei beiden gleich eingestellt sein.

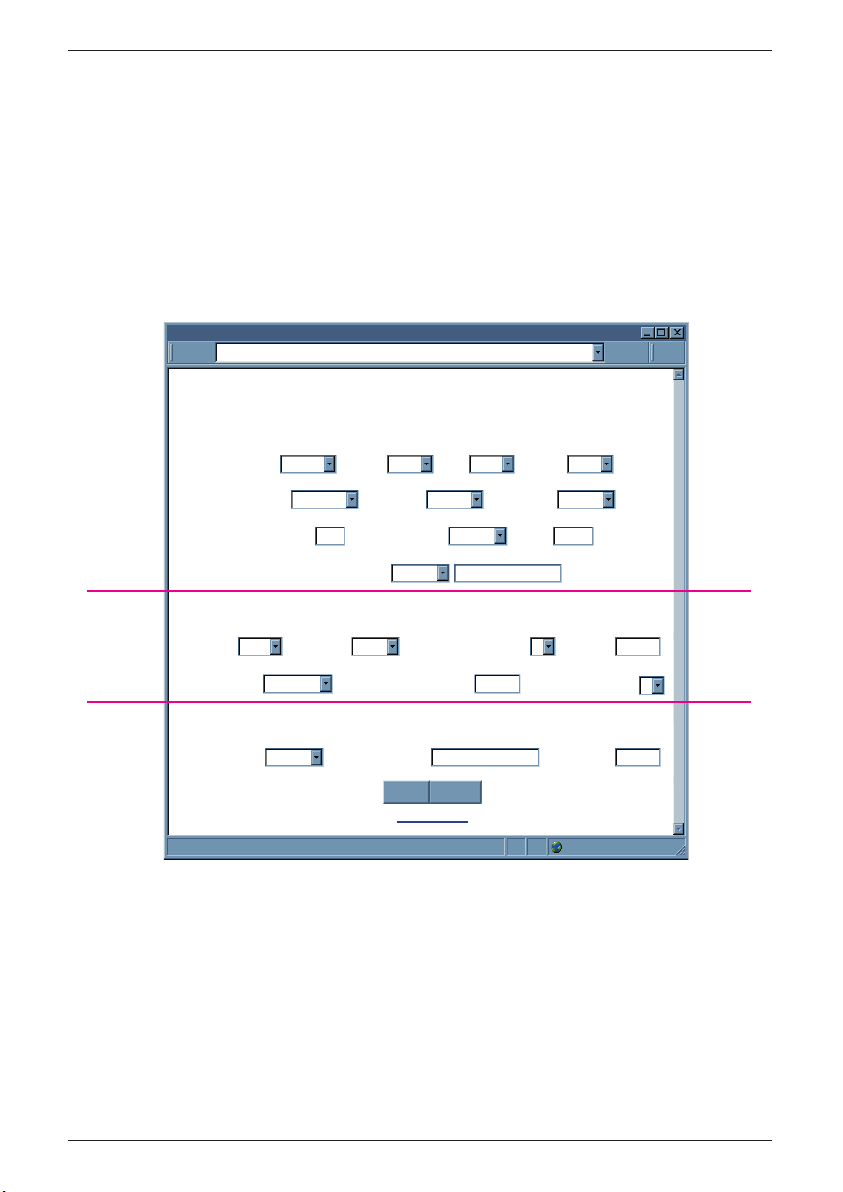

Abbildung 4.11 Konfiguration

EIS-2B, EIS-W

28 GH169-M2541

CONFIGURATION

Address

http://192.168.1.200

CONFIGURATION

Serial Communication

Baud Rate 9600 Data Bit 8 Bits Parity none Stop Bits 1 bit

Flow Control none Transciever RS-232

End Char (Hex) 00 Forward End Char enable Timeout 0 msecs

Serial Port Password disable 1234abcd

Modbus/TCP

disable

Terminal Server

TCP/UDP TCP Server Type slave Number of Connections 5 Local Port 02000

Connection Ctrl not used

Connection Timeout 00100 msecs

Device No. 1

Remote Access (Tunneling)

Remote Access

Remote IP Address 0.0.0.0 Remote Port 02000

disable

Save Reset

Main Menu

Page 29

4.2.4.A – Serielle Kommunikation Baudrate: Die Übertragungsrate des seriellen Ports kann von 300 bis

115.200 bps eingestellt werden (Grundeinstellung: 9600 bps). Data Bit – Datenbits: Mögliche Einstellungen sind 7 oder 8

(Grundeinstellung: 8 Bit). Parität: Mögliche Einstellungen sind Odd, Even und None für gerade,

ungerade und keine (Grundeinstellung: keine).

Stoppbits: Mögliche Einstellungen sind 1 und 2 Bit (Grundeinstellung: 1 Bit). Flow Control – Datenflusssteuerung: Mögliche Einstellungen sind Software

(Xon/Xoff), Hardware (CTS/RTS) und None für keine (Grundeinstellung: keine).

Transceiver: Die serielle Schnittstelle am DB9-Anschluss des iServers kann als RS232 oder RS-485 eingestellt werden (Grundeinstellung: RS232.)

Modbus/TCP: Dieses Protokoll wird in der Industrieautomation häufig mit der Grundeinstellung 502 für den TCP-Port eingesetzt (s. Feld Lokaler Port). Mögliche Einstellungen sind Enable und Disable für Aktivieren und Deaktivieren. Wenn aktiviert, unterstützt der iServer am LAN-Port nur Modbus/TCP. Wenn deaktiviert, unterstützt der iServer am LAN-Port nur TCP/IP (Grundeinstellung: deaktiviert).

Endezeichen: Wenn definiert, sendet der iServer die gepufferten seriellen Daten über das Ethernet, sobald er dieses Zeichen empfängt. In der Grundeinstellung ist 00 sendet der iServer die Daten so über das Ethernet, wie sie am seriellen Port eingehen, d. h. zum Senden der Daten ist kein Endezeichen erforderlich.

Forward End Char - Endezeichen mitsenden: Wenn aktiviert, sendet der iServer das Endezeichen als Teil der Daten über das Ethernet. Wenn deaktiviert, verwirft der iServer das Endezeichen, d. h. es wird nicht mit den Daten gesendet (Grundeinstellung: aktiviert).

Timeout: Wenn der iServer für mehr als die angegebene Zeit keine Daten an der seriellen Schnittstelle empfängt, überträgt er die gepufferten seriellen Daten über das Ethernet. Wenn als Timeout zum Beispiel ein Wert von 200 ms eingestellt wurde, sendet der iServer die gepufferten seriellen Daten über das LAN, wenn mehr als 200 ms keine Daten am seriellen Port anstehen.

Bei einer RS485-Verbindung wird der Timeout-Wert zum Umschalten zwischen Sende- und Empfangsbetrieb genutzt. Da der iServer einen 2Leiteranschluss unterstützt, können Daten nicht gleichzeitig gesendet werden. Der Timeout-Wert definiert das Zeitinterval für den Sende- und Empfangsmodus. Der Eingabebereich beträgt 0 bis 9999 ms (Grundeinstellung: 0 ms).

Serial Port Password – Kennwort für seriellen Port: Der Telnet-Zugriff auf den seriellen Port des iServers (Grundeinstellung für den Port: 2000) kann mit dieser Option durch ein Kennwort geschützt werden (Grundeinstellung: deaktiviert). Wenn aktiviert, kann das Kennwort im nächsten Feld eingetragen werden.

EIS-2B, EIS-W

29GH260-M2541

Page 30

4.2.4.B – Terminal Server

TCP/UDP: Der iServer unterstützt die Protokolle TCP und UDP

(Grundeinstellung: TCP). Wenn UDP gewählt wird, können Datagramme an alle (Broadcast UDP) oder einzelne (Directed UDP) Teilnehmer gesendet werden. In der Einstellung Broadcast UDP sendet der iServer die seriellen Daten an alle Teilnehmer im Netzwerk. Stellen Sie für diese Funktion die externe IP-Adresse auf 255.255.255.255 ein.

Broadcast-UDP bietet eine praktische Lösung, um Daten von einem iServer an mehrere Teilnehmer zu senden. In der Einstellung Directed UDP sendet der iServer Daten an einen spezifizierten Teilnehmer. Geben Sie dazu als externe IP-Adresse die IP-Adresse des gewünschten Teilnehmers ein.

Server Type: In den meisten Fällen dürfte der iServer als Slave eingesetzt werden. Die Slave-Option wird gewählt, wenn ein Netzwerk-Teilnehmer auf den seriellen Port des iServer zugreifen muss (Grundeinstellung: Slave).

Number of Connections – Anzahl der Verbindungen: Der Eingabebereich beträgt 0 bis 5. In der Einstellung 0 ist die Terminal-Serverfunktion deaktiviert. Dies bedeutet, dass über das Netzwerk keine Verbindung zum Gerät am seriellen Anschluss des iServers hergestellt werden kann. In der Einstellung 1 akzeptiert der iServer nur eine Netzwerkverbindung zum seriellen Port gleichzeitig. Ein größerer Wert als 1 erlaubt einer entsprechenden Anzahl von Netzwerk-Teilnehmern gleichzeitig, die Daten am seriellen Port des iServers zu lesen, es kann jedoch nur ein Netzwerk-Teilnehmer lesen und schreiben (Grundeinstellung 5).

Local Port – Lokaler Port: Dies ist die Port- oder Socketnummer des seriellen Ports am iServer. Mit Ausnahme der Ports 1000 und 2002, die für andere Aufgaben reserviert sind, kann eine beliebige Portnummer von 500 bis 9999 definiert werden (Grundeinstellung: 2000). Für das Modbus/TCPProtokoll ist der Port als Grundeinstellung auf 502 eingestellt. Sofern für die verwendete Host-Software nicht anders angegeben, sollte dieser Port (502) verwendet werden, wenn Modbus/TCP im iServer aktiviert ist,

Wenn Ihre Applikationssoftware das TCP/IP-Protokoll unterstützt, können Sie eine Verbindung zum anderen Netzwerkteilnehmer (d. h. über den iServer zum angeschlossenen seriellen Gerät) herstellen, indem Sie die IP-Adresse und eine Portnummer eingeben. Unter Umständen erlaubt die Applikationssoftware keine Eingabe eines spezifischen Ports, sondern nur die Eingabe der IP-Adresse des iServers. In diesem Fall können Sie als lokalen Port für den iServer 23 eintragen. Der iServer leitet dann Verbindungen vom Ethernet-Port direkt an den seriellen Port weiter.

Connection Control - Steuerung des Verbindungsaufbaus Manche Geräte mit serieller Schnittstelle benötigen bestimmte Signalpegel oder Pegelübergänge zum Aufbau einer Verbindung. Ein Beispiel ist ein serielles Gerät, dass eingehende Verbindungen nur annimmt, wenn das DTR-Signal (an DSR oder DCD des Gerätes angeschlossen) High oder Low ist. In diesem Fall muss der iServer bei einer eingehenden TCP-Verbindung seine DTRLeitung setzen (DTR+) oder löschen (DTR-). Diese Funktionalität besteht für

EIS-2B, EIS-W

30 GH169-M2541

Page 31

alle Hardware- oder Modem-Steuerleitungen (DTR, DSR, DCD, RTS und CTS).

Eine weitere Option in diesem Menü ist der Wiederaufbau der Verbindung Reconnect. Diese Option kann in Verbindung mit der in Abschnitt 4.10 beschriebenen seriellen Tunnelfunktion verwendet werden. Wenn die getunnelte Verbindung durch Netzwerkprobleme, Spannungsausfälle usw. unterbrochen wurde, kann die ReconnectOption versuchen, die Verbindung automatisch in dem in Connection Timeout definierten Intervall wieder aufzubauen.Wenn der Verbindungs-Timeout Connection Timeout zum Beispiel auf 1000 × 10 ms (oder 10 Sekunden) eingestellt ist, versucht der iServer alle 10 Sekunden, die Verbindung mit dem Zielknoten des Tunnels wieder aufzubauen.

Device No – Gerätenummer: S. Abschnitt 4.2.1

4.2.4.C – Tunneling-Funktion (Remote Access) Remote Access – Fernzugriff: Diese Option wird nur dann benötigt, wenn

die serielle Tunnelfunktion verwendet wird. Die serielle Tunnelfunktion wird in Abschnitt 4.10 detailliert beschrieben.

Um Änderungen an der Konfiguration des iServers permanent zu speichern, klicken Sie auf die Schaltfläche Save. Bei Betätigung der Reset-Taste werden alle Felder wieder auf ihre Grundeinstellungen zurückgesetzt.

EIS-2B, EIS-W

31GH260-M2541

Page 32

4.2.5 Access Control – Zugangssteuerung

Dieser Abschnitt beschreibt die Zugangssteuerungs-Seite (Access Control) der iServer-Webseiten. Auf dieser Seite können Sie die Netzwerk- und Sicherheitsparameter des iServers einrichten.

Für den Zugriff auf die Zugangssteuerungs-Seite ist das Admin-Kennwort erforderlich. Die Grundeinstellung für das Admin-Kennwort lautet 00000000 und kann wie gewünscht geändert werden.

Bevor die Zugangssteuerungs-Seite Access Control erscheint, fordert das Gerät die Eingabe von Login-Kennwort (s. Abbildung 4.5) und AdminKennwort an.

Abbildung 4.12 Access Control – Zugangssteuerung

Benutzer einen Zugriff auf alle Parameter des iServers, außer den Parametern, die durch das Administrator-Kennwort gesichert sind. In der Grundeinstellung lautet das Login-Kennwort 12345678. Das Kennwort kann aus bis zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben.

Wenn das Kennwortfeld leer bleibt, fragt der iServer kein Kennwort für den Zugang zur Homepage des iServers und für Änderungen in deren Menüs ab.

Admin-Kennwort (Administrator-Kennwort): Dieses Kennwort ermöglicht den Zugang zur Zugangssteuerungs-Seite Access Control. In der Grundeinstellung lautet das Kennwort 00000000. Das Kennwort kann aus bis

EIS-2B, EIS-W

32 GH169-M2541

ACCESS CONTROL

Address

http://192.168.1.200

ACCESS CONTROL

Admin Password

Web Server enable

Host Name eis21d9

MAC Address 00:03:03:00:21:D9

IP Address 192.168.1.200

Gateway Address

Subnet Mask

00000000

0.0.0.0

255.255.255.0

Save Reset

Power Recycle

Main Menu

Page 33

zu 16 alphanumerischen Zeichen bestehen und unterscheidet zwischen Groß- und Kleinbuchstaben.

Wenn das Kennwortfeld für das Admin-Kennwort leer bleibt, fragt der iServer kein Kennwort für den Zugang zur Zugangssteuerungs-Seite ab.

Web Server: Hier kann der Zugriff auf den integrierten Webserver des iServers mit einem Browser aktiviert oder deaktiviert werden (Grundeinstellung: aktiviert).

Hostname: S. Abschnitt 3.4, DNS. MAC Address – Mac-Adresse: Die MAC-Adresse wird auch als Hardware-

Adresse bezeichnet und wird dem iServer bei der Produktion zugewiesen. Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine eindeutige Hardwarenummer des iServers und kann nicht verändert werden.

IP Address – IP-Adresse: Die IP-Adresse (Internet Protocol Address) ist eine 32-Bit-Zahl, die jeden Sender oder Empfänger von Datenpaketen in einem Netzwerk identifiziert. In der Grundeinstellung hat der iServer die IP-Adresse

192.168.1.200. Passen Sie die IP-Adresse des iServers an Ihre Netzwerkumgebung an. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um eine geeignete IP-Adresse zu erhalten.

Sie können DHCP auch aktivieren, indem Sie die IP-Adresse des iServers auf 0.0.0.0 setzen. Um DHCP per Hardware zu aktivieren, stellen Sie DIP-Schalter 3 auf Ein.

Gatewayadresse: Ein Gateway ist ein Netzwerkteilnehmer, der einen Übergang in ein anderes Netzwerk ermöglicht. Häufig ist das Gateway ein Router, der eingehende Datenpakete weiterleitet. Wenn der iServer Pakete an Netzwerkteilnehmer senden soll, die sich nicht im gleichen Netzwerk befinden, benötigt er eine Gateway-Adresse. Die Gateway-Adresse ist die IPAdresse eines Routers im gleichen Netzwerk wie der iServer. In der Grundeinstellung ist die Gateway-Adresse des iServers auf 0.0.0.0 eingestellt. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um die Adresse des Gateways zu erhalten.

Subnet-Maske: Subnetz-Maske bezeichnet ein 32 Bit langes Bitmuster, das festlegt, wie Netzwerkteil und Hostteil in der IP-Adresse aufgeteilt sind. In der Grundeinstellung ist die Subnetz-Maske des iServers auf 255.255.255.0 eingestellt. Setzen Sie sich mit Ihrer IT-Abteilung in Verbindung, um die korrekte Subnetz-Maske zu erfragen.

Um Änderungen an der Zugangssteuerung des iServers permanent zu speichern, klicken Sie auf die Schaltfläche Save und schalten Sie den iServer aus und wieder ein (Reset-Taste). Bei Betätigung der Reset-Taste werden alle Felder wieder auf ihre Grundeinstellungen zurückgesetzt.

EIS-2B, EIS-W

33GH260-M2541

Page 34

4.3 Einstellung der IP-Adresse über die serielle Schnittstelle

Wenn Ihnen die gewünschte IP-Adresse für den iServer bekannt ist, können Sie die die IP-Adresse über ein Terminalprogramm und die serielle Schnittstelle an den iServer senden.

Zur Einstellung der IP-Adresse über die serielle Schnittstelle benötigen Sie ein Nullmodem-Kabel und ein Terminalprogramm wie zum Beispiel das zu Windows gehörige HyperTerminal. Wenn Sie das Gerät angeschlossen haben, stellen Sie DIP-Schalter 1 auf ON und betätigen Sie die Reset-Taste oder schalten Sie Spannungsversorgung des iServers aus und wieder ein. Wenn die Verbindung aufgebaut ist, können Sie in HyperTerminal einen Befehl eingeben.

Abbildung 4.13 DIP-Schalter 1

Geben Sie IP=xxx.xxx.xxx.xxx und drücken Sie Enter. Auf dem Bildschirm erscheint eine Bestätigung, dass Ihr Befehl ausgeführt

wurde. Außerdem können Sie die Gatewayadresse und die Subnet-Maske des

iServers mit den Befehlen GW=xxx.xxx.xxx.xxx und SM=xxx.xxx.xxx.xxx einstellen.

Geben Sie q ein und drücken Sie Enter. Stellen Sie den DIP-Schalter 1 nun wieder auf OFF und schalten Sie den

iServer aus und wieder ein.

Stellen Sie Ihr Terminalprogramm (z. B. Hyperterminal) auf folgende Parameter ein:

Abbildung 4.14 Einstellung der IP-Adresse über die serielle Schnittstelle

Baudrate - 9600 bps Datenbits - 8 Bits Parität - Keine Stoppbits - 1 Bit Datenflusssteuerung - Keine Lokales Echo - Aktiviert Line Feeds - Aktiviert

DIP-Schalter Nr. 1 ist in der Stellung ON gezeigt.

EIS-2B, EIS-W

34 GH169-M2541

OFF

Page 35

Alle Einstellungen des iServers sind über die serielle Schnittstelle verfügbar. Um darauf zuzugreifen, verbinden Sie Computer und iServer mit einem Nullmodem-Kabel. Starten Sie eine Terminalprogramm (wie z. B. HyperTerminal) und vergewissern Sie sich, dass die Kommunikationsparameter von iServer und der verwendeten Schnittstelle (Baudrate, Datenlänge, Stoppbits und Parität) gleich eingestellt sind. Schalten Sie die Spannungsversorgung des iServers ein und drücken Sie innerhalb von 5 Sekunden (ab Einschalten des iServers) die Enter-Taste. Der iServer sendet seine gesamte Konfiguration an den PC.

Sie müssen lediglich iServer und Hub mit einem ungekreuzten Netzwerkkabel verbinden und den iServer mit Spannung versorgen. Geben Sie von einem Computer im gleichen Netzwerk in der MS-DOS Eingabeaufforderung den Befehl ping 192.168.1.70 ein. Dabei ist 192.168.1.70 die neue IP-Adresse des iServers.

Abbildung 4.15 Anpingen von 192.168.1.70 in der MS-DOS

Eingabeaufforderung

Damit ist sichergestellt, dass die Verbindung funktioniert und dass der Zugriff auf den iServer per Telnet oder mit einem Web-Browser erfolgen kann.

EIS-2B, EIS-W

35GH260-M2541

C:\>ping 192.168.1.70 Pinging 192.168.1.70 with 32 bytes of data:

Reply from 192.168.1.70: bytes=32 time=15ms TTL=60 Reply from 192.168.1.70: bytes=32 time=8ms TTL=60 Reply from 192.168.1.70: bytes=32 time=8ms TTL=60 Reply from 192.168.1.70: bytes=32 time=8ms TTL=60

Pinging statistics for 192.168.1.70: Packets: Sent=4, Received=4, Lost=0 (0% loss)

Approximate round trip times in milli-seconds: Minimum=8ms, Maximum=15ms, Average=9ms

Page 36

4.4 Einstellung einer neuen IP-Adresse über das Netzwerk

Außer mit der iCONNECT-Software können Sie die IP-Adresse des iServers auch ändern, indem Sie die aktuelle IP-Adresse im Browser eintippen und in der Zugangssteuerungsseite Access Control eine andere Adresse eingeben.

In der Grundeinstellung sind iServer auf die statische IP-Adresse

192.168.1.200 mit einer Subnet-Maske von 255.255.255.0 eingestellt.

Schließen Sie den iServer mit einem gekreuzten Kabel an einen PC an, der auf eine IP-Adresse im gleichen Bereich konfiguriert ist, wie der iServer in seiner Grundeinstellung (192.168.1.x).

Rufen Sie die MS-DOS-Eingabeaufforderung auf und prüfen Sie die Verbindung mit dem Befehl ping 192.168.1.200.Wenn die Verbindung wie in Abbildung 4.15 gezeigt einwandfrei funktioniert, starten Sie den Webbrowser und geben Sie

http://192.168.1.200

ein, um zur Homepage des iServers zu

gelangen.

Klicken Sie auf die Schaltfläche Access Control für die Zugangssteuerung. Daraufhin erscheint eine Kennwortabfrage. Das Kennwort für das erste, allgemeine Login lautet 12345678, das Admin-Kennwort lautet 00000000. Nach diesen Eingaben erscheint die Zugangssteuerungs-Seite. Geben Sie dort im Feld IP Address die gewünschte neue IP-Adresse ein und klicken Sie auf Save.

Weitere Informationen über die Zugangssteuerung entnehmen Sie bitte dem

Abschnitt 4.2.5.

Abbildung 4.16 Access Control – Zugangssteuerung

EIS-2B, EIS-W

36 GH169-M2541

ACCESS CONTROL

Address

http://192.168.1.200

ACCESS CONTROL

Admin Password

Web Server enable

Host Name eis21d9

MAC Address 00:03:03:00:21:D9

IP Address 192.168.1.200

Gateway Address

Subnet Mask

00000000

0.0.0.0

255.255.255.0

Save Reset

Power Recycle

Main Menu

Page 37

Damit die neue IP-Adresse wirksam wird, schalten Sie die Spannungsversorgung aus und ein oder betätigen Sie den ResetTaster.

Nach dieser Einstellung können Sie den iServer mit einem ungekreuzten Kabel an einen Hub anschließen, mit Spannung versorgen und mit dem PingBefehl prüfen, dass die Verbindung hergestellt werden kann.

4.5 Terminal-Server-Funktion

Der iServer ermöglicht eine Verbindung zwischen einem Gerät mit einer seriellen Schnittstelle und einem PC. Diese Verbindung wird über ein bestehendes Netzwerk hergestellt, nicht über eine eigene Schnittstellenleitung. Der typische Datenaustausch mit Internet-Protokoll aus einer Anforderung und einer Antwort auf diese Anforderung. Dabei generiert der Server die Anforderungen und leitet die Antworten des Gerätes an den entsprechenden Teilnehmer im Netzwerk weiter. In bestimmten Anwendungen, in denen das Gerät eine Meldung erzeugt und der Server die Daten einfach an den entsprechenden Teilnehmer im Netzwerk weiterleitet, agiert der Server als Slave. Einige Beispiele für diese Anwendungen sind Zeiterfassungs-Terminals, Barcode-Lesegeräte, externe Anzeigen oder elektronische Anzeigentafeln.

Damit der iServer bidirektional Daten zwischen der seriellen und der EthernetSchnittstelle überträgt, muss die Terminal-Serveroption wie folgt konfiguriert sein (Abbildung 4.17):

1. Stellen Sie den Server-Typ auf Slave.

2. Stellen Sie die Anzahl der Verbindungen (Number of Connections)

mindestens auf 1.

3. Setzen Sie den lokalen Port Local Port auf einen Wert von 599 bis

9999, außer den reservierten Ports 1000 und 2002.

4. Klicken Sie auf Save, um die neuen Einstellungen zu speichern.

In der Applikationssoftware auf dem Hostrechner kann nun die IP-Adresse des iServers sowie die zugewiesene Portnummer eingegeben werden, um eine TCP-Verbindung zum seriellen Gerät aufzubauen, das an den seriellen Port des iServers angeschlossen ist.

EIS-2B, EIS-W

37GH260-M2541

Page 38

Wenn DIP-Schalter 4 auf Ein gestellt wird, bleibt der Terminal-Server immer aktiviert, unabhängig von der Firmware-Konfiguration. In der Grundeinstellung ist dieser DIP-Schalter auf Aus eingestellt. Die Terminal-Serverfunktion lässt sich per Firmware oder über den DIPSchalter 4 aktivieren.

Abbildung 4.17 Terminal-Server-Konfiguration

EIS-2B, EIS-W

38 GH169-M2541

CONFIGURATION

Address

http://192.168.1.200

CONFIGURATION

Serial Communication

Baud Rate 9600 Data Bit 8 Bits Parity none Stop Bits 1 bit

Flow Control none Transciever RS-232

End Char (Hex) 00 Forward End Char enable Timeout 0 msecs

Serial Port Password disable 1234abcd

Terminal Server

TCP/UDP TCP Server Type slave Number of Connections 5 Local Port 02000

Connection Ctrl not used

Connection Timeout 00100 msecs

Remote Access (Tunneling)

Remote Access

Remote IP Address 0.0.0.0 Remote Port 02000

disable

Save Reset

Main Menu

Modbus/TCP

disable

Device No. 1

Page 39

4.6 Terminal Emulation

Auf dieser Seite können Sie Daten an das serielle Gerät senden und von diesem empfangen. Geben Sie dazu einfach den Befehl im weißen Bereich ein. Diese Zeichen werden so, wie Sie sie eingeben, an der seriellen Schnittstelle des iServers ausgegeben. Wenn Sie Befehle als ein Wort (also alle Zeichen gleichzeitig) senden möchten, können Sie den Befehl auch aus der Zwischenablage einfügen. Diese Funktion eignet sich hervorragend zum Auslesen von Daten oder Konfigurationsänderungen über die serielle Schnittstelle eines Gerätes, ohne dass besondere Software erforderlich ist.

Abbildung 4.18 Terminalemulation

EIS-2B, EIS-W

39GH260-M2541

TERMINAL SERVER

Address

http://192.168.1.200

TERMINAL EMULATION

reading

Main Menu

Page 40

4.7 Telnet-Einrichtung

Telnet steht für Telecommunications Network und ist ein Protokoll, das eine Verbindung zwischen einem Terminal und einem Computer an einem beliebigen Standort in einem Netzwerk erlaubt.

Sie können die Telnet-Verbindung z. B. mit Tera Term Pro herstellen. (Das Programm kann von http://hp.vector.co.jp/authors/VA002416/teraterm.html heruntergeladen werden.) Es unterstützt die VT100-Emulation, TelnetVerbindungen und serielle Schnittstellen.

Um nach dem Start des gewünschten Telnet-Programms eine Verbindung zu erstellen, geben Sie die IP-Adresse des iServers ein und wählen Sie Port 2002, um sich auf der Konfigurationsseite des iServers einzuloggen oder Port 2000, um auf das Gerät an der seriellen Schnittstelle des iServers zuzugreifen.

Abbildung 4.19 Telnet-Verbindung mit Tera Term

EIS-2B, EIS-W

40 GH169-M2541

Page 41

Abbildung 4.20 Telnet-Einrichtung iServer-Konfigurationsseite

Das Standard-Kennwort für das Telnet-Login lautet 00000000 und kann bei Bedarf geändert werden. Das Telnet-Protokoll steht nur im RS232-Betrieb zur Verfügung.

Firmware-Version 4.1 Admin-Kennwort: 00000000 Admin. Login Successful p Konfiguration

Firmware-Version 4.1 BD = 9600 (5) PT = none(0) ST = 1 Bit (0) DT = 8 Bits (1) MD = RS-232 (0) TO = 0000 TT = SLAVE(1) TN = 5 HN = eis1376 IP = 192.168.1.200 LP = 12345678 SW = 00000000 TP = iServer(0) RE = disable(0) RI = 0.0.0.0 RP = 02000 GW = 0.0.0.0 SM = 255.255.255.0 EC = 00 PP = 02000 FC = none (0) MB = disable(0) TU = TCP (0) CC = not used(0) CT = 01000 FE = enable (1) EP = disable(0) CP = 1234abcd WB = enable (1) MAC = 00:03:34:00:13:76 q Quit

EIS-2B, EIS-W

41GH260-M2541

Page 42

4.7 Telnet-Einrichtung (Fortsetzung)

Im Konfigurationsmodus können Sie nun die gleichen Einstellungen vornehmen wie im Web-Browser. Nachdem die Verbindung zum iServer hergestellt ist, können Sie die folgenden Befehle verwenden, um Parameter zu lesen oder zu ändern sowie Hilfe von der iServer-Konsole abzurufen.

? gefolgt von Return zeigt alle Befehle und Befehlsoptionen an (Abbildung

4.21). p gefolgt von Return zeigt die iServer-Konfiguration an (Abbildung 4.20). s Der Konfigurationsbefehl dient zur Einstellung der Parameter (s. Beispiel

in Abbildung 4.21)

r liest den Status der digitalen Ein- und Ausgänge ein (0 ist Low, 1 ist

High).

Beispiel: r DCD führt zur Rückmeldung DCD (DSR)=0.

r DTR führt zur Rückmeldung DTR=0.

w setzt den Status der digitalen Ein- und Ausgänge (nur für ausgehende

Signale, DTR und RTS).

Beispiel

: w RTS=1 bedeutet RTS setzen.

w DTR=0 bedeutet DTR löschen.

RESET gefolgt von einem Return schaltet die Versorgung des

iServers aus und wieder ein.

FACTORY gefolgt von einem Return setzt den iServer auf die

Werkseinstellung zurück.

EIS-2B, EIS-W

42 GH169-M2541

Page 43

Abbildung 4.21 Telnet-Einrichtung - Hilfeseite des iServers

Admin-Kennwort: 00000000 Admin. Login Successful

iServer-Konfigurationsbefehl:

? cc description pppppp BD BaudRate 0-300,1-600,2-1200,3-2400,4-4800,5-9600,6-19200,

7-38400, 8-57600, 9-115200 PT Parity 0-none,1-Odd,2-even ST StopBits 0-1bits,1-2bits DT DataBits 0-7bits,1-8bits FC FlowControl 0-none,1-XON/XOFF,2-Hardware MD Mode 0-RS232, 1-RS485 MB Modbus/TCP 0-disable, 1-enable TO TimeOut xxxx ms Rang range 100-9999 TU TCP/UDP 0-TCP, 1-UDP TT TerminalType 0-Host, 1-Slave TN TerminalNumber 0-5 PP TerminalPort XXXXX 500-65535 but 1000 and 2002 HN HostName XXXXXXXX maxim 18 characters IP Static IP XXX.XXX.XXX.XXX LP Login Password XXXXXX maxim 16 characters SP Admin Password XXXXXX maxim 16 characters TP Device Type 0-iServer,1-iDRN,2-iDRX,3-iSeries,4-iNFB,5-iLD RE Remote Enable 0-Disable, 1-Enable RI Remote IP XXX.XXX.XXX.XXX RP Remote Port XXXXX 500-65535 but 1000 and 2002 GW Gateway XXX.XXX.XXX.XXX EC End Char XX represents the Hex Num. of ASCII. i.e 0D

means CR

(Carrige Return) FE Forward End Char 0-disabled, 1-enabled EP Enable Serial Port Password 0-disabled, 1-enabled CP Serial Port Password XXXXXX maxim 16 characters CC Connect CTRL 0-not used,1-RTS+,2-RTS-,3-CTS+,4-CTS_,5-RTS-

CTS+,

6-RTS-CTS-, 7-DTS+,8-DTR-, 9-DCD/DSR+,

A-DCD/DSR-, B-DTR-DCD+, C-DTR-DCD-, D-RECONNECT CT Connect Timeout XXXXX 1-65535 WB Web Server 0-disable, 1-enable Beispiel: Konfiguration auf 9600 bps, 1 Stoppbit, ungerade Parität und RS232Modus. s -BD5 -PT1 -ST1 -MD0

EIS-2B, EIS-W

43GH260-M2541

Page 44

4.8 HTTPGET-Programm

Das HTTPGET-Programm erlaubt das Einrichten und Abfragen des iServers über die Kommandozeile. Das folgende Programm kann verwendet werden, um Daten aus der Server-Firmware über den TCP-Port 1000 auszulesen. Der Befehl wird über diesen TCP-Port gesendet, anschließend wird über diesen Port die Antwort eingelesen. Alle Eingaben an den Port werden ohne Änderungen an die serielle Schnittstelle gesendet. Eine eventuelle Antwort an der seriellen Schnittstelle kann über den gleichen Port eingelesen werden. Die Datei httpget.exe dient dazu, Informationen vom iServer auszulesen und den iServer einzurichten. Die Datei wird automatisch von der Mail Notifier Software installiert, die Sie auf www.omega.de oder auf CD finden.

Ein Anwendungsbeispiel für das HTTPGET-Programm:

1. Erstellen Sie ein Verzeichnis C:\iServer\httpget.

2. Kopieren Sie die Dateien httpget.exe und readme_features.doc in dieses Verzeichnis.

3. Wechseln Sie in dieses Verzeichnis und geben Sie als Test ein:

C:\iServer\Httpget\httpget –r –S "*01X01\r" 192.168.1.200:1000

mit:

–r und –S sind Schalter vor dem Befehlsstring. 01 ist die Geräteadresse (hexadezimal) für die RS485-Schnittstelle.

(Für RS232-Schnittstellen entfällt diese Adresse.)

X01 liest den Messwert ein (iSerie-Protokoll). \r sendet ein Return (CR).

192.168.1.200 ist die IP-Adresse. 1000 ist die lokale Portnummer.

Antwort:

01X01074.3

mit:

01X01 Befehlsecho 074,3 ist der vierstellige Messwert.

Im Beispiel oben ist ein iSerie-Regler mit 4-stelliger Anzeige an die serielle Schnittstelle des iServers angeschlossen.

EIS-2B, EIS-W

44 GH169-M2541

Page 45

4.9 Das ARP-Protokoll

ARP ist ein Protokoll des IP-Schichtensystems, das eine gegebene IPAdresse in die entsprechende MAC-Adresse umsetzt. Das ARP-Programm kann den Inhalt der ARP-Übersetzungstabellen eines lokalen Computers (im gleichen Netzwerk) oder, über einen Router, eines externen Computers (in einem anderen Netzwerk) anzeigen. Das zu Windows gehörige ARP-Programm wird über die Kommandozeile aufgerufen und dient zum Anzeigen und Ändern der ARPÜbersetzungstabellen. Der ARP-Befehl hat folgende Kommandozeilenoptionen:

• arp –a ➞ Zeigt die Einträge der ARP-Übersetzungstabellen an.

• arp –a plus IP-Adresse ➞

Zeigt die Einträge in der ARP-Übersetzungstabelle für eine gegebene Schnittstelle an.

• arp –g

➞ Gleiche Funktion wie arp –a.

• arp –N ➞ Zeigt die ARP-Einträge für eine gegebene

Netzwerkschnittstelle an.

• arp – s plus IP-Adresse plus Physikalische Adresse ➞

Fügt einen permanenten statischen Eintrag in der ARPÜbersetzungstabelle hinzu.

• arp –d ➞ Löscht einen gegebenen statischen Eintrag.

Pingen Sie den gewünschten Computer zunächst mit einer IPAdresse an, bevor Sie den Befehl arp -a verwenden.

EIS-2B, EIS-W

45GH260-M2541

Page 46

Das folgende Fenster zeigt Beispiele für ARP-Befehle und die entsprechenden Antworten.

• Der lokale Computer hat die IP-Adresse 192.168.1.118

• Der Ziel-Computer hat die IP-Adresse 192.168.1.96

Abbildung 4.22 ARP-Befehle und Antworten

EIS-2B, EIS-W

46 GH169-M2541

C:\>arp - 192.168.1.96 No ARP Entries Found C:\>ping 192.168.1.96 Pinging 192.168.1.96 with 32 bytes of data:

Reply from 192.168.1.96=bytes=32 time=5ms TTL=32 Reply from 192.168.1.96=bytes=32 time=3ms TTL=32 Reply from 192.168.1.96=bytes=32 time=3ms TTL=32 Reply from 192.168.1.96=bytes=32 time=4ms TTL=32

C:\>arp -a 192.168.1.96 Interface: 192.168.1.118 Internet Address Physical Addresss Type

192.168.1.96 00-03-34-00-00-23 dynamic C:\>arp -s 192.168.1.96 00-03-34-00-00-23 C:\>arp -a 192.168.1.96 Interface: 192.168.1.118 Internet Address Physical Addresss Type

192.168.1.96 00-03-34-00-00-23 static C:\>arp -d 192.168.1.96 C:\>arp -a 192.168.1.96 No ARP Entries Found C:\>

Page 47

4.10 Tunneling-Funktion (Remote Access)

Tunneln bedeutet in diesem Zusammenhang, Daten zwischen zwei Punkten über eine private Verbindung in einem internen oder öffentlichen Netzwerk zu übertragen. Dieses Netzwerk kann ein Ethernet-LAN, ein WAN oder das Internet sein. Der iServer ermöglicht eine Verbindung zwischen einem Gerät mit einer seriellen Schnittstelle und einem PC oder zwischen zwei seriellen Geräten. Diese Verbindung wird über ein bestehendes Netzwerk hergestellt, nicht über eine eigene Schnittstellenleitung. Heute werden die verschiedensten Geräte über eine serielle Schnittstelle an einen PC angeschlossen, zum Beispiel Sensoren, Messaufnehmer, SPS, Kartenleser, Zugangsalarme, Barcode-Scanner, Datenlogger, Videokameras, Geldautomaten, Zeiterfassungsterminals, Medizingeräte, elektronische Anzeigentafeln und viele andere. Diese Geräte können über den iServer für Ausgabe, Einstellung, Bedienung und Verwaltung in Ethernet-Netzwerke (TCP/IP-Protokoll) eingebunden werden. Zwei beliebige iServer können mittels TCP/IP-Protokoll über Ethernet-LAN, WAN und Internet miteinander kommunizieren. Die beiden beteiligten seriellen Geräte sind an iServer angeschlossen und können ebenfalls bidirektional über das Netzwerk Daten austauschen. Diese Funktionalität wird als Tunneling oder Tunnelfunktion bezeichnet. Die Abbildungen 4.23 und 4.24 zeigen zwei Beispiele.

Abbildung 4.23 Serielle Tunnelfunktion

Abbildung 4.24 Kommunikation zwischen zwei Geräten

Für die Tunnelfunktion sind entsprechende Einstellungen an den beiden iServern erforderlich.

Externer

iServer

Serielle Verbindung Serielle Verbindung

Lokaler

iServer

Serielles

Gerät

(extern)

Serielles

Gerät (lokal)

EIS-2B, EIS-W

47GH260-M2541

Externer iServer

mit IP-Adresse

192.168.1.50

TCP/IP TCP/IP

Lokaler iServer

mit IP-Adresse

192.168.1.49

RS232

seriell

Serielles Gerät

OriginalGerätekabel

Nullmodem-

Die Anwendungssoftware des seriellen Gerätes initiiert die Kommunikation mit dem externen seriellen Gerät.

kabel

RS232

seriell

Page 48

4.10.1 Externer iServer

Bevor der lokale iServer konfiguriert wird, sollte der externe iServer konfiguriert werden.

1. Der externe iServer muss eine statische IP-Adresse erhalten. Dies

bedeutet, dass DHCP deaktiviert bleiben muss. Weitere Informationen entnehmen Sie bitte dem DHCP-Abschnitt dieser Bedienungsanleitung.

2. Rufen Sie die Webseite des externen iServers über einen Browser auf.

Geben Sie die IP-Adresse des iServers in der Adresszeile des Browsers ein (z. B. 192.168.1.50) und betätigen Sie die Enter-Taste. Es sollte nun die Homepage des iServers angezeigt werden.

3. Klicken Sie auf das Schaltfeld Update.

4. Klicken Sie auf Configuration. Daraufhin wird das Kennwort abgefragt

(Grundeinstellung 12345678).

5. Überprüfen Sie auf der Konfigurationsseite unter Serial

Communication, dass die Kommunikationsparameter wie Baudrate, Datenbits, Parität, Stoppbits, Datenflusssteuerung usw. korrekt auf das serielle Gerät abgestimmt sind.

6. Überprüfen Sie, dass das Endezeichen End Character (Hex) auf 00 und

der Timeout auf 0 eingestellt sind.

7. Stellen Sie im Terminal Server-Bereich die Anzahl der Sockets Number

of Connections auf 1 oder einen höheren Wert ein.

8. Klicken Sie auf Save, um die Änderungen zu speichern.

Vergewissern Sie sich, dass Schnittstellenkabel und Einstellungen zwischen iServer und seriellem Gerät korrekt sind.

Abbildung 4.25 zeigt die gültigen Werte, die am externen iServer einzustellen sind. Die genauen Einstellungen für Baudrate, Datenbits, Parität, Stoppbits, Datenflusssteuerung und Schnittstellentyp hängen vom angeschlossenen seriellen Gerät ab.

EIS-2B, EIS-W

48 GH169-M2541

Page 49

Abbildung 4.25 Konfigurations-Seite - Externer iServer

CONFIGURATION

EIS-2B, EIS-W

49GH260-M2541

Address

http://192.168.1.50

CONFIGURATION

Serial Communication

Baud Rate 9600 Data Bit 8 Bits Parity none Stop Bits 1 bit

Flow Control none Transciever RS-232

End Char (Hex) 00 Forward End Char enable Timeout 0 msecs

Serial Port Password disable 1234abcd

Modbus/TCP

disable

Terminal Server

TCP/UDP TCP Server Type slave Number of Connections 5 Local Port 02000

Connection Ctrl not used

Connection Timeout 00100 msecs

Device No. 1

Remote Access (Tunneling)

Remote Access

disable

Remote IP Address 0.0.0.0 Remote Port 02000

Save Reset

Main Menu

Page 50

4.10.2 Lokaler iServer

1. Dem iServer muss eine dynamische oder vorzugsweise statische IPAdresse zugewiesen werden.

2. Rufen Sie die Webseite des lokalen iServers über einen Browser auf. Geben Sie die IP-Adresse des iServers in der Adresszeile des Browsers ein (z. B. 192.168.1.49) und betätigen Sie die Enter-Taste. Es sollte nun die Homepage des iServers angezeigt werden.

3. Klicken Sie auf das Schaltfeld Update.

4. Klicken Sie auf Configuration. Daraufhin wird das Kennwortabgefragt (Grundeinstellung: 12345678).

5. Überprüfen Sie auf der Konfigurationsseite unter Serial Communication, dass die Kommunikationsparameter wie Baudrate, Datenbits, Parität, Stoppbits, Datenflusssteuerung usw. korrekt auf das serielle Gerät und die Anwendungssoftware abgestimmt sind.

6. Überprüfen Sie, dass das Endezeichen End Character (Hex) auf 00 und der Timeout auf 0 eingestellt sind.

7. Stellen Sie im Terminal-Server-Bereich die Anzahl der Verbindungen Number of Connections auf 0 ein.

8. Stellen Sie im Fernzugriffs-Bereich Remote Access den Fernzugriff Remote Access auf Enable, geben Sie die Remote IP address ein (die IP-Adresse des externen iServers, im Beispiel 192.168.1.50) und behalten Sie die Grundeinstellung für Remote Port von 2000 bei.

9. Stellen Sie die Steuerung des Verbindungsaufbaus Connection Control auf Reconnect und den Timeout Connection Timeout auf einen gewünschten Wert.

Die Reconnect-Option wird für das serielle Tunneln verwendet und bezieht sich nur auf den lokalen iServer.Wenn die Tunnelverbindung zwischen den beiden iServern wegen eines Netzwerkproblems, eines Ausfalls der Versorgung oder ähnlichen Störungen unterbrochen wird, stellt die Reconnect-Option des lokalen iServers die Verbindung mit dem externen iServer mit dem unter Connection Timeout spezifizierten Zeitintervall wieder her. Wenn der Timeout zum Beispiel auf 1000 x 10 ms (also 10 Sekunden) eingestellt ist, versucht der lokale iServer kontinuierlich alle 10 Sekunden, die Tunnelverbindung mit dem externen iServer wieder aufzubauen.

10. Klicken Sie auf Save, um die Änderungen zu speichern.

11. Initialisieren Sie die Applikationssoftware des seriellen Gerätes, um die

Verbindung aufzubauen.

Abbildung 4.26 zeigt die gültigen Werte, die am lokalen iServer einzustellen sind. Die genauen Einstellungen für Baudrate, Datenbits, Parität, Stoppbits, Datenflusssteuerung und Schnittstellentyp hängen vom angeschlossenen seriellen Gerät ab.

EIS-2B, EIS-W

50 GH169-M2541

Page 51

Abbildung 4.26 Konfigurations-Seite - Lokaler iServer

4.10.3 Tunneling-Fehlersuche

Prüfen Sie mit dem Originalkabel zwischen seriellem Gerät und PC (ohne iServer dazwischen), dass die serielle Kommunikation einwandfrei funktioniert. Wenn auf der Konfigurationsseite im Dropdown-Menü Remote Access die Einstellung Enable erscheint, funktioniert die Verbindung. Damit ist gewährleistet, dass der serielle Tunnel zwischen den beiden iServern betriebsbereit ist. Ist dies nicht der Fall, schalten Sie die Spannungsversorgung aus und ein, zuerst am externen iServer und dann am lokalen iServer, und überprüfen Sie das Konfigurationsmenü Remote Access erneut. Um Netzwerkverbindung und seriellen Tunnel einfach und schnell zu prüfen, können die Webseiten der iServer über das Ethernet abgerufen werden. Wenn dies möglich ist, ist die Netzwerkverbindung in Ordnung. Starten Sie HyperTerminal auf dem PC und stellen Sie eine Verbindung zu der seriellen Schnittstelle her, an die der lokale iServer angeschlossen ist, und tippen Sie ein paar Zeichen ein. Die Rx-LED am lokalen iServer sollte nun blinken, da der lokale iServer Daten über den seriellen Anschluss empfängt und in das Netzwerk sendet. Dementsprechend muss die TX-LED am externen iServer blinken, da er die Daten aus dem LAN an das serielle Gerät sendet. Sollte keine der LEDs blinken, weist dies auf ein Problem mit der iServer-Verbindung hin, insbesondere im Bereich der Schnittstellenkabel und/oder der Kommunikationsparameter (Baudrate, Stoppbits, Parität usw.) zwischen PC, dem iServer und dem seriellen Gerät.

EIS-2B, EIS-W

51GH260-M2541

CONFIGURATION

Address

http://192.168.1.49

CONFIGURATION

Serial Communication

Baud Rate 9600 Data Bit 8 Bits Parity none Stop Bits 1 bit

Flow Control none Transciever RS-232

End Char (Hex) 00 Forward End Char enable Timeout 0 msecs

Serial Port Password disable 1234abcd

Terminal Server

TCP/UDP TCP Server Type slave Number of Connections 0 Local Port 02000

Connection Ctrl reconnect

Connection Timeout 00100 msecs

Remote Access (Tunneling)

Remote Access

Remote IP Address 192.168.1.50 Remote Port 02000

enable

Save Reset

Main Menu

Modbus/TCP

disable

Device No. 1

Page 52

4.11 iPORT, Com-Port-Redirector

Die iPort-Software (iPORT.exe) können Sie telefonisch unter den in diesem Handbuch angegebenen Telefonnummern bestellen.

Zur Installation doppelklicken Sie einfach auf die Datei iPORT.exe und folgen Sie den Anweisungen zur Installation. Die iPORT-Software ist kompatibel mit Windows NT, 2000 und XP.

4.11.1 iPORT-Übersicht

iPORT ist eine Redirector-Software für die serielle Schnittstelle, die unter Windows NT, 2000 und XP läuft. Die Software leitet die Kommunikation, die an einen lokalen seriellen Port gerichtet ist, über ein Netzwerk-fähiges Gerät auf das LAN um. Bei einer direkten seriellen Verbindung kommuniziert die Applikationssoftware direkt über eine RS232- oder RS485-Schnittstelle mit dem seriellen Gerät (Abbildung 4.27).

Die iPORT-Software auf diesem PC leitet die serielle Kommunikation von der seriellen Schnittstelle auf den Netzwerkanschluss des PCs um. Auf diese Weise kann ein serielles Gerät an einem beliebigen Punkt im Netzwerk angesprochen werden, dass an einem iServer angeschlossen ist (Abbildung

4.28). Diese Umleitung ist für das serielle Gerät und die Applikationssoftware

völlig transparent. Wenn die Verbindung zwischen PC und seriellem Gerät einmal hergestellt ist, werden alle Daten über das Netzwerk, die iServer und iPORT zum seriellen Gerät und umgekehrt vom seriellen zum PC gesendet.

Abbildung 4.27 Direkte serielle Verbindung

Abbildung 4.28 Umleiten einer seriellen Verbindung

Software für

das serielle

Gerät

Serielles Gerät

Serielles

Kabel (RS232)

EIS-2B, EIS-W

52 GH169-M2541

192.168.1.200

iServer

192.168.1.200

Port 2000

iServer

Port # 2000

Serielles

Gerät

TCP/IP

RS232

ETHERNET

Software für das serielle Gerät iPort-Software

TCP/IP

192.168.1.254

Page 53

4.11.2 iPORT-Konfigurationen

Nach der erfolgreichen Installation der iPORT-Software auf Ihrem WindowsPC befindet sich das iPORT-Symbol auf dem Desktop und in der Systemsteuerung. Doppelklicken Sie auf das Symbol, um die Anwendung zu starten. Auf dem Bildschirm öffnet sich das in Abbildung 4.29 gezeigte iPORT-Hauptfenster.

Klicken Sie auf das Schaltfeld COM Ports, um das in Abbildung 4.30 gezeigte Fenster einzublenden.Wählen Sie die entsprechende Schnittstelle, also den seriellen Port, der in Ihrer Applikationssoftware verwendet wird. Die gewählte Schnittstelle erscheint im iPORT-Hauptfenster. Markieren Sie die Schnittstelle, um ihr die IP-Adresse und die Portnummer des iServers zur Netzwerkanbindung zuzuweisen.

Bis zu 255 serielle Schnittstellen können ausgewählt und mit unterschiedlichen IP-Adressen versehen werden, also unterschiedlichen iServern zugewiesen werden. Auf diese Weise können unterschiedliche Applikationsprogramme gleichzeitig auf serielle Geräte zugreifen, die über iServer im Netzwerk eingebunden sind.

Abbildung 4.29 iPORT-Hauptfenster

EIS-2B, EIS-W

53GH260-M2541

Page 54

Abbildung 4.30 Com-Port-Fenster

iServer IP Address – Dies ist die IP-Adresse des (externen) iServers, der an

das serielle Gerät und das Netzwerk angeschlossen ist. In der Grundeinstellung hat dieser iServer die IP-Adresse 192.168.1.200. Diese Adresse kann wie weiter vorne in dieser Anleitung beschrieben auf eine IPAdresse im Bereich Ihres Netzwerks eingestellt werden (s. Abschnitt 3.5).

iServer Port Number – Dies ist die Portnummer des iServers für dessen seriellen Port. Die Grundeinstellung ist 2000.Wenn diese Portnummer auf der Konfigurationsseite des iServers geändert wird, muss die Portnummer im iPORT-Fenster ebenfalls geändert werden (s. Abschnitt 4.2.4).

Activate – Wenn dieses Kontrollkästchen markiert ist, wird die gewählte Schnittstelle über die Netzwerkverbindung geleitet. Wenn es nicht markiert ist, wird die gewählte Schnittstelle in den Schlafmodus versetzt.

Timeout – Die iPORT-Software wartet für die hier eingestellte Zeit (in Millisekunden), bevor sie eingehende Daten an die Applikationssoftware weiterleitet. Die Grundeinstellung ist 5 Sekunden, der Einstellbereich beträgt 0 bis 10 Sekunden.

Status – Dieses Fenster zeigt den Verbindungsstatus, während der iPORT die Verbindung zum iServer auf- oder abbaut. Der Verbindungsstatus kann Ideal, Connecting (Verbindungsaufbau), Connected (Verbunden) oder Disconnected (Getrennt) lauten und wird zusammen mit der IP-Adresse des iServers im Statusfenster angezeigt.

Apply-Schaltfeld – Klicken Sie auf Apply, um die Konfiguration für die markierte Schnittstelle zu speichern und starten Sie den Computer neu, damit die Änderungen in die Windows-Registrierungsdatei eingetragen werden.

Clear-Schaltfeld – Dieses Schaltfeld löscht die Einstellungen für einen gewählten Com-Port.

Cancel-Schaltfeld – Dieses Schaltfeld schließt das iPORT-Fenster, ohne die Einstellungen zu speichern.

EIS-2B, EIS-W

54 GH169-M2541

Page 55

Wenn eine Schnittstelle wie in Abbildung 4.30 für COM1 gezeigt ausgegraut ist und nicht angewählt werden kann, wird die Schnittstelle bereits von einer anderen Anwendung verwendet oder es handelt sich um eine hardwaremäßig vorhandene Schnittstelle an diesem PC.

Die Schnittstellenparameter (Baudrate, Datenbits, Stoppbits und Parität) müssen in Ihrer Applikationssoftware, am seriellen Port des iServers sowie am seriellen Gerät identisch eingestellt sein. Sie können die Schnittstellenparameter des iServers über die Konfigurationsseite in einem Web-Browser einstellen (s. Seite 4.2.4).

4.12 Mail Notifier – E-Mail-Benachrichtigungs-Software

Für detaillierte Informationen zur Verwendung der Mail Notifier-Software klicken Sie im Programm auf das Hilfemenü oder drücken Sie F1.

Die Mail Notifier-Software erzeugt bei Alarmzuständen E-MailBenachrichtigungen. Damit kann der Benutzer automatisch über einen Alarmzustand informiert werden, unabhängig von seinem Standort. Durch das Weiterleiten dieser E-Mails kann der Alarm in einem isolierten Netzwerk überwacht und bei Bedarf über das Internet weitergemeldet werden.

Die Mail Notifier-Software kann unter Windows 98, NT 4.0, 2000 und XP in Verbindung mit einem E-Mailprogramm mit MAPI-Schnittstelle eingesetzt werden. Wenn MS Outlook geladen wurde, sollte die MAPI-Unterstützung verfügbar sein.

4.12.1 Installation

Das Mail Notifier-Programm muss auf einem Computer unter Microsoft Windows (der oben genannten Versionen) laufen, auf dem ein MAPI-fähiges E-Mailprogramm installiert ist. Zwischen dem Computer und dem iServer muss eine Netzwerkverbindung verfügbar sein.Weiterhin muss eine Netzwerkverbindung zwischen diesem Computer und dem entsprechenden EMailserver sowie vom E-Mailserver zum E-Mailserver des Empfängers bestehen.

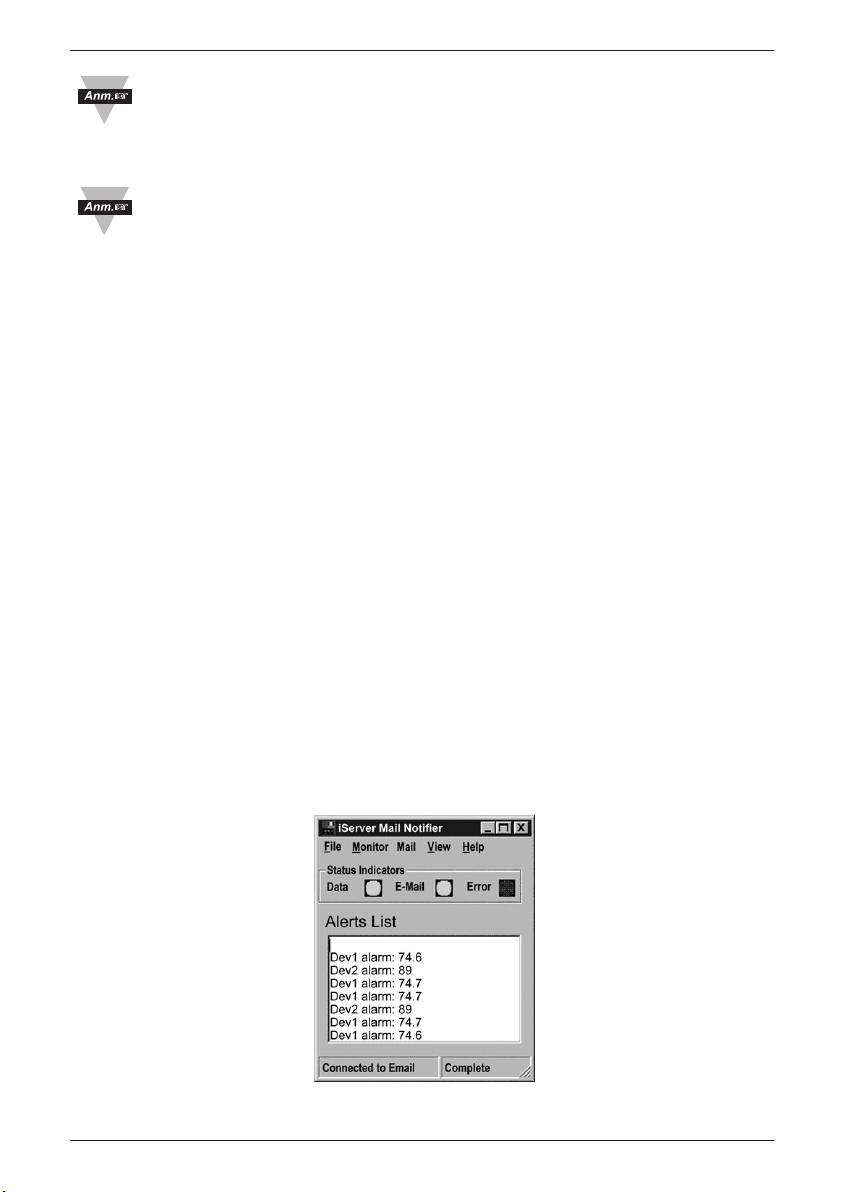

Abbildung 4.31 iServer Mail Notifier - Hauptfenster

EIS-2B, EIS-W

55GH260-M2541

Die Mail Notifier-Software zur Benachrichti

gung per E-Mail kann nur mit

Geräten von OMEGA Engineering eingesetzt werden.

Page 56

4.12.2 Programmoptionen und Konfiguration

Für die vollständige Einrichtung des Programms sind folgende Schritte erforderlich:

• Eingabe eines Empfängers für die E-Mail.

• Angabe der Verbindungsdetails für die MAPI-Dienste.

• Definieren der Alarme für die Geräte und Festlegung, wann und wohin diese gemailt werden sollen.

Abbildung 4.32 Profileinrichtung des Mail Notifiers für den iServer

Die Registerkarte Send To enthält ein Feld zur Angabe des Empfängers, also der E-Mailadresse, an die die Alarmbenachrichtigung gesendet wird. Im Adressfeld kann nur eine E-Mailadresse eingegeben werden.Weitere Adressen können in der Liste More Addresses eingegeben werden.

E-Mailanbindung (MAPI-Zugriff)

Die folgenden Anweisungen eignen sich für einige Versionen von Microsoft Outlook. Bitte beachten Sie, dass einige E-Mailsysteme die Funktionen von Mail Notifier aus Sicherheitsgründen unterbinden.

Eine einfache Anbindung an den E-Maildienst wird in den folgenden Schritten

beschrieben.

1. Konfigurieren Sie den Mail Notifier auf eine Anbindung an den EMailclient mit Login-Dialog, indem Sie Use Login Box aktivieren. Dieses Kontrollkästchen befindet sich auf der Registerkarte E-Mail User, die Sie über die Menüpunkte View, Options aus dem Hauptmenü erreichen. Wählen Sie die Registerkarte Email Setup und aktivieren Sie das Kontrollkästchen Use Login Box.

2. Nach dieser Konfiguration von Mail Notifier kann der Mail Notifier ohne Benutzereingriff gestartet werden, wenn Ihr Outlook-Programm bereits vorher lief. Anderenfalls blendet Mail Notifier ein Dialogfeld zur Anmeldung für das entsprechende Benutzerprofil ein.

EIS-2B, EIS-W

56 GH169-M2541

Page 57

4.12.3 Geräteeinstellung und Konfiguration

Für die Gerätekonfiguration sind folgende Schritte erforderlich:

• Eingabe einer IP-Adresse IP-Address für den iServer (zum Beispiel

192.168.1.200)

• Eingabe der Portnummer Socket Number (1000 oder 2000, je nach

Einstellung des iServers).

• Einstellung der Geräteadresse unter RS485 Unit #

(1 bis 199). Geben Sie

für eine RS232-Schnittstelle oder einen iServer 0 ein.

• Eingabe des Lesebefehls unter Reading command. In der Regel wird dies

X01 zum Auslesen des Messwerts vom Gerät sein. Für andere Messwerte geben Sie einen der in Abschnitt 4.8 beschriebenen Befehle ein.

• Einstellung des Alarms unter Alarm Configuration (Alarmart High/Low und

Grenzwerte)

• Einstellung des Pausenintervalls Pause Interval Dieser Wert legt fest, nach

wie vielen Sekunden nachfolgende Alarmbenachrichtigungen gesendet werden.

• Einstellung des Überwachungsintervalls Monitor Interval Dieser Wert legt

das Intervall in Sekunden fest, mit dem Messwerte vom Gerät ausgelesen werden.

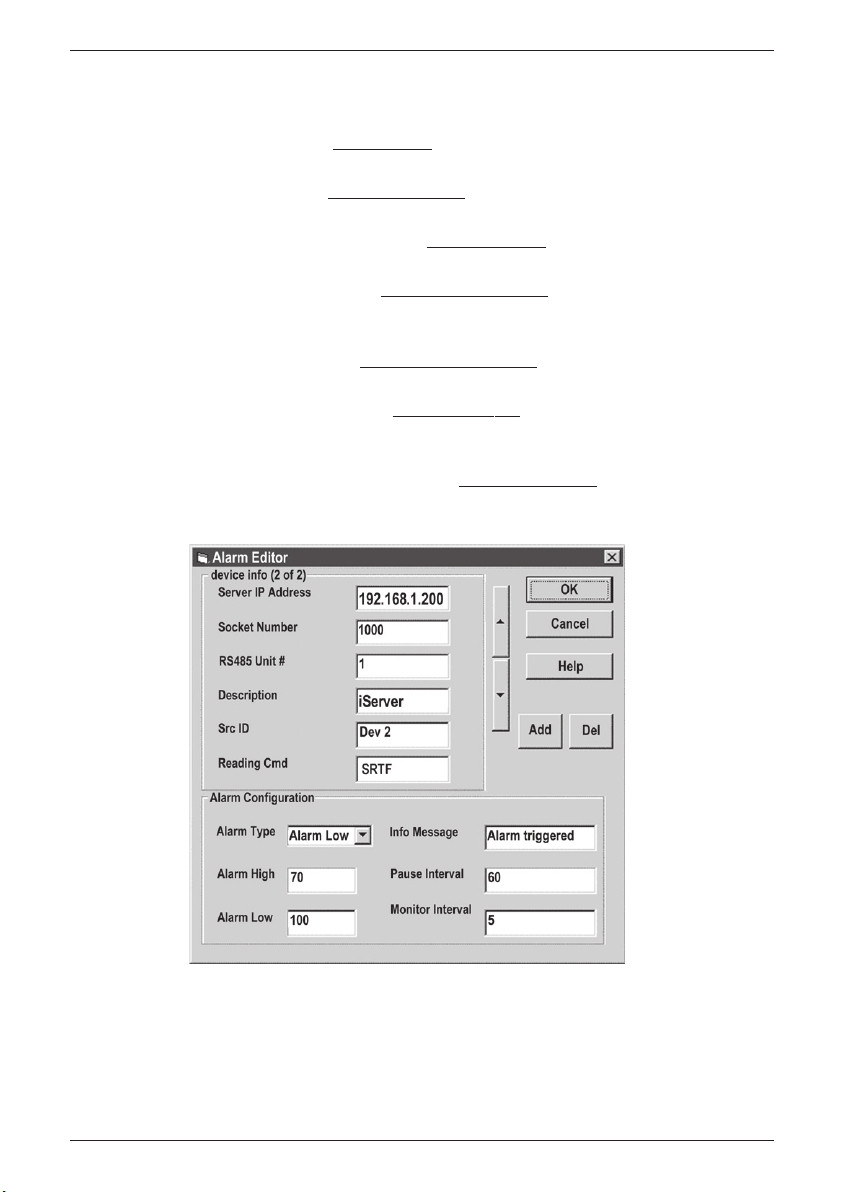

Abbildung 4.33 Geräteeinrichtung des Mail Notifiers für den iServer

EIS-2B, EIS-W

57GH260-M2541

Page 58

Teil 5

TECHNISCHE DATEN

SERIELLE SCHNITTSTELLE Schnittstelle: RS232, RS422 oder

RS485 (2-Leiteranschluss)

Stecker: DB-9 (Stecker, DTE) Übertragungsraten:

300 bis 115200 bps

Zeichen:

7 oder 8 Datenbits

Parität:

Gerade, ungerade oder keine

Stoppbits:

1 oder 2

Datenflusssteuerung:

Software (Xon/Xoff) Hardware (CTS/RTS)

Digitale Ein-/Ausgänge:

4 digitale E/A-Leitungen

NETZWERKSCHNITTSTELLE Schnittstelle:

Ethernet 10Base-T

Stecker: RJ45 Protokolle:

ARP, TCP/IP, ICMP, DNS, DHCP, Telnet-Simulation und HTTP

Anzeigen (LEDs):

Netzwerkaktivität (rot), Netzwerkverbindung (grün), TX-Sendedaten (gelb), RX-Empfangsdaten (grün), Versorgungsspannung (grün)

PROZESSOR CPU:

8051 Enhanced, 22 MHz

Speicher:

16 kB SRAM, 512 kB Flash

Management:

Serielles Login, Telnet-Login, interner Webserver

INTEGRIERTER WEBSERVER Anwendungen: Gibt dynamische

Internetseiten und Java-Applets aus (256 kB Kapazität)

UMGEBUNGSBEDINGUNGEN Betriebstemperatur:

0 bis 70°C

Lagertemperatur:

-40 bis 125°C

UL Sicherheitsgeprüft:

0 bis 50°C

VERSORGUNGSSPANNUNG Versorgungsspannung: 9-12 V DC Leistungsaufnahme: 2,5 W max. Nennspannung des AC-Netzteils:

9 V DC bei 0,5 A

ALLGEMEINES Zulassungen

FCC-B, C/UL, CE

Software

Upgradefähige Firmware. Kompatibel mit Software und Dienstprogrammen unter Windows 9x/ME/NT/2000/XP

BAUWEISE Material:

Metallgehäuse mit Befestigungslaschen

Abmessungen:

21 x 62 x 90 mm (H x B x T)

Gewicht: 0,18 kg

EIS-2B, EIS-W

58 GH169-M2541

Page 59

Teil 6

WERKSEINSTELLUNGEN

EIS-2B, EIS-W

59GH260-M2541

Parameter Werkseinstellung

Netzwerkschnittstelle:

IP-Adresse 192.168.1.200

Gatewayadresse 0.0.0.0

Subnet-Maske 255.255.255.0

Device Host Name eis gefolgt von den letzten 4 Zeichen der

MAC-Adresse

Admin-Kennwort 00000000

DHCP Deaktiviert

Serielle Schnittstelle:

Kommunikationsprotokoll RS232

Datenflusssteuerung: Keine

Baudrate 9600

Parität Keine

Stoppbits 1 Bit

Datenbits 8 Bits

Timeout 0 msek

Endezeichen 00D (hex) (CR, Carriage Return)

Terminal-Server:

Server Type: Slave

Number of Connections – Anzahl der Verbindungen 5

Port 2000

Server-Modus Deaktiviert

Tunneling-Funktion (Remote Access):

Remote Access Deaktiviert

Remote-Port 2000

Externe IP-Address 0.0.0.0

Page 60

Teil 7

Zulassungsinformationen

7.1 CE-Zulassung

Dieses Produkt entspricht der EMV-Richtlinie 89/336/EEC und dem Nachtrag 93/68/EEC sowie der Niederspannungsrichtlinie 72/23/EEC.

Elektrische Sicherheit EN61010-1:2001

Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte.

Basisisolierung Verschmutzungsgrad 2 Test der Durchschlagsfestigkeit für 1 Minute zwischen

• Versorgung und Ethernet-Ausgang: 1500 V AC

• Versorgung bis Schnittstellenleitungen (DB9): keine

Messkategorie I

Kategorie I umfasst Messungen an Kreisen, die keine direkte Verbindung zur Netzversorgung besitzen.

Schutz gegen transiente Überspannungsspitzen (1,2/50µS-Impuls)

• Versorgung: 500 V transiente Überspannung

• Ethernet: 1500 V transiente Überspannung

Anmerkung:

Das doppelt isolierte AC/DC-Netzteil muss das CE-Zeichen tragen. Der Eingangsspannungsbereich beträgt 9 V DC. Es muss einen Ausgangsstrom von mindestens 500 mA liefern.

EMV: EN61000-6-1:2001 (Störfestigkeit) und EN61000-6-3:2001 (Störaussendungen)

Anforderungen an die Störfestigkeit für Wohnbereich, Geschäfts- und Gewerbebereich sowie Kleinbetriebe

• EMV: Störaussendung Tabelle 1, Klasse B

• EMV: Störfestigkeit Tabelle 1: Gehäuse Tabelle 2: Signalleitungsanschlüsse Tabelle 3: DC-Ein-/-Ausgangsanschlüsse

EMV: EN61326:1997 + und A1:1998 + A2:2001

Anforderungen an Störfestigkeit und Störaussendung für elektrische Mess-, Steuer-, Regel- und Laborgeräte.

• EMV: Störaussendung Tabelle 4, Klasse B der EN61326

• EMV: Störfestigkeit Tabelle 1 der EN61326

Anmerkung:

E/A-Leitungen müssen mit abgeschirmtem Kabel in einem leitfähigen Kabelkanal oder Durchführungen verlegt werden. Weiterhin darf die Länge dieser Kabel 30 Meter nicht überschreiten.

Weitere Informationen zur EMV-gerechten und sicheren Installation entnehmen Sie bitte den Installationsanweisungen dieses Handbuchs.

7.2 FCC

Dieses Gerät entspricht Abschnitt 15, Subpart B, Class B der FCC-Vorschriften.

EIS-2B, EIS-W

60 GH169-M2541

Page 61

Anhang A Glossar

In diesem Handbuch werden die folgenden Begriffe und Definitionen verwendet:

ARP (Address Resolution Protocol) ist ein Protokoll zur Umsetzung einer IP-

Adresse auf eine physische Computer Adresse (MAC-Adresse), die im lokalen Netzwerk erkannt wird. Die heute verwendeten IP-Adressen sind 32 Bit lang. Ein lokales Ethernet-LAN arbeitet jedoch mit 48 Bit langen Adressen für angeschlossene Geräte. (Diese physikalische ComputerAdresse wird als MAC-Adresse beszeichnet. Eine Übersetzungstabelle, in der Regel die ARP-Übersetzungstabelle, stellt den Zusammenhang zwischen MAC-Adresse und der entsprechenden IP-Adresse her. ARP stellt Protokollregeln für diese Umsetzung bereit und ist für die Adressumsetzung in beiden Richtungen verantwortlich.

Ethernet ist ein Netzwerkprotokoll, das in der IEEE 802.3 definiert ist. Ethernet-

basierte Netzwerke verwenden MAC-Adressen anstelle der IP-Adresse, um Daten zwischen Computern auszutauschen. Über ARP und TCP/IPUnterstützung können Ethernet-Geräte in das Internet eingebunden werden. Klassische Ethernet-LANs übertragen die Daten über Koaxkabel oder spezielle Netzwerkkabel mit verdrillten Leiterpaaren. Der Begriff 10BaseT bezeichnet ein gängiges Verkabelungssystem mit verdrillten Leiterpaaren und einer Übertragungsrate bis zu 10 MBit/s. Die Geräte sind an das Kabel angeschlossen und greifen über das CSMA/CD-Protokoll auf das Netzwerk zu. (CSMA/CD steht für Carrier Sense Multiple Access / Collision Detect).

IP (Internet Protocol) ist eine Methode oder ein Protokoll zum Austausch von Daten

zwischen Computern über das Internet.

Die IP-Adresse (Internet Protocol Address) ist eine 32-Bit-Zahl, die jeden Sender

oder Empfänger von Datenpaketen in einem Netzwerk idenfiziert.

Die MAC-Adresse (Media Access Control, Medienzugangssteuerung) ist eine

eindeutige Hardwarenummer eines Computers oder anderen Netzwerkteilnehmers. Wenn Sie mit Ihrem Computer auf das Internet zugreifen, wird die MAC-Adresse Ihres Computers über eine Übersetzungstabelle der IP-Adresse zugeordnet.

Ping ist ein einfaches Dienstprogramm zur Prüfung von Netzwerkverbindungen. Mit

diesem Befehl kann geprüft werden, ob die lokale Verbindung einen angegebenen Computer „erreichen“ kann und ob dieser antwortet.

EIS-2B, EIS-W

61GH260-M2541

Page 62

Portnummer/Socketnummer bezeichnet einen spezifischen Prozess, an den eine

Internet- oder andere Netzwerkmeldung gerichtet ist, wenn sie am Zielsystem eingeht. Dabei handelt es sich um eine vordefinierte Adresse, die im TCP/IP-System als Pfad von der Anwendungsschicht zur Übertragungsschicht oder von der Transportschicht zur Anwendungsschicht dient.

Sockets stellen eine Methode zur Kommunikation zwischen einem Client-Programm

und einem Server-Programm in einem Netzwerk dar und sind als „die Endpunkte einer Verbindung“ definiert. Der Informationsaustausch über das Internet erfolgt primär zwischen Sockets.

Subnetz-Maske bezeichnet ein 32 Bit langes Bitmuster, das festlegt, wie Netzwerkteil

und Hostteil in der IP-Adresse aufgeteilt sind.

TCP/IP (Transmission Control Protocol/Internet Protocol) bezeichnet das Basis-

Protokoll des Internets. Wenn Ihr Computer direkten Zugriff auf das Internet hat, ist auf Ihrem Computer das TCP/IP-Protokoll installiert. Dies gilt auch für jeden Computer, dem Sie Nachrichten senden oder von dem Sie Nachrichten empfangen. TCP/IP wird häufig auch als Sammelbegriff für den Zugriff auf Netzwerke und speziell das Internet verwendet.

UDP/IP (User Datagram Protocol/Internet Protocol) ist ein TCP/IP-

Standardprotokoll, das es einem Anwendungsprogramm auf einem Computer ermöglicht, ein Datagram an ein Anwendungsprogramm auf einem anderen Computer zu senden. UDP-Datagramme können entweder Broadcast- oder gerichtete Datagramme sein. Ein Broadcast-UDP sendet Daten an alle Teilnehmer in einem gegebenen Netzwerk. Das gerichtete UDP-Datagramm sendet Daten an nur einen Teilnehmer.

EIS-2B, EIS-W

62 GH169-M2541

Page 63

Anhang B IP-Adresse

Die IP-Adresse ist eine eindeutige, 32 Bit lange Adresse, die einem Computer oder anderem Teilnehmer zugewiesen wird, bestehend aus:

• Einer Netzwerk-ID, die das Netzwerk ausweist, in dem sich der Teilnehmer befindet.

• Eine Geräte-ID, die den Computer im Netzwerk identifiziert. IP-Adressen sind in drei Gruppen (so genannte Klassen) unterteilt, A, B und C.

• Klasse-A-Adressen besitzen eine 8 Bit lange Netzwerk-ID und eine 24 Bit lange

Geräte-ID. Sie unterstützen eine große Anzahl von Geräten, ca. 224 = 16.777.216 Computer pro Netzwerk.

In Binärschreibweise liegen die IP-Adressen im Bereich von

00000001.xxxxxxxx.xxxxxxxx.xxxxxxxx bis 01111111.xxxxxxxx.xxxxxxxx.xxxxxxxx

Dezimal angegeben beträgt der IP-Adressbereich 1.x.x.x bis 127.x.x.x

Klasse-A-Netzwerk-IDs ermöglichen Netzwerke mit einer sehr großen Anzahl von Teilnehmern.

• Klasse-B-Adressen besitzen eine 16 Bit lange Netzwerk-ID und eine 16 Bit lange

Geräte-ID. Sie unterstützen etwa 216 = 65.536 Computer pro Netzwerk.

In Binärschreibweise liegen die IP-Adressen im Bereich von 10000000 00000000.xxxxxxxx.xxxxxxxx bis 10111111 11111111.xxxxxxxx.xxxxxxxx

Dezimal angegeben beträgt der IP-Adressbereich 128.0.x.x bis 191.255.x.x

Klasse-B-Netzwerk-IDs ermöglichen Netzwerke mit einer mittleren Anzahl von Teilnehmern.

• Klasse-C-Adressen besitzen eine 24 Bit lange Netzwerk-ID und eine 8 Bit lange

Geräte-ID. Sie unterstützen etwa 28 = 256 Computer pro Netzwerk.

In Binärschreibweise liegen die IP-Adressen im Bereich von

11000000.00000000.00000000.xxxxxxxx bis 11011111.11111111.11111111.xxxxxxxx

Dezimal angegeben beträgt der IP-Adressbereich 192.0.0.xxx bis

223.255.255.xxx

Klasse-C-Netzwerk-IDs ermöglichen Netzwerke mit einer geringen Anzahl von Teilnehmern.

EIS-2B, EIS-W

63GH260-M2541

Page 64

Die übrigen Adressräume sind in zwei Klassen unterteilt, D und E.

Klasse-D-Netzwerke sind keinem Host zugeordnet. Sie werden für das Multicasting verwendet.

Der Adressbereich beträgt 224.x.x.x bis 239.x.x.x

Klasse-E-Netzwerke sind experimentelle oder reservierte Adressen. Der Adressbereich beträgt 240.x.x.x bis 247.x.x.x

EIS-2B, EIS-W

64 GH169-M2541

Page 65

Anhang C Subnet-Maske

Die Subnet-Maske, auch IP-Netmask genannt, ist ein 32 Bit langes, binäres Bitmuster zur Trennung von Netzwerk- und Geräteteil der IP-Adresse. Diese Subnet-Maske wird mit der IP-Adresse logisch verknüpft, um die Netzwerk-ID und die Geräte-ID zu erhalten. Die folgende Tabelle zeigt die Standard-Subnet-Maske für Adressen der Klassen A, B und C. Jedes gesetzte Bit („1“) in der Subnet-Maske entspricht einem Bit der IP-Adresse, das für die Netzwerk-ID verwendet wird. Jedes ungesetzte Bit („0“) in der Subnet-Maske entspricht einem Bit der IP-Adresse, das für die Geräte-ID verwendet wird.

Wenn Sie in Ihrem Netzwerk weitere Netzwerk-IDs benötigen, können Sie die Standard-Subnet-Maske bitweise anpassen, indem Sie Bits aus der Geräte-ID setzen. Damit werden weitere Netzwerk-IDs im Netzwerk verfügbar. Die folgende Tabelle zeigt einige Beispiele, wie Subnetzmasken durch das Setzen von Bits aus der Geräte-ID zur Bildung weiterer Subnetze verändert werden.

Die Anzahl der gültigen Geräte-IDs ergibt sich aus der folgenden Gleichung: 2n – 2, wobei n die Anzahl der Bits ist, die in der Subnet-Maske nicht gesetzt (0) sind.

EIS-2B, EIS-W

65GH260-M2541

Adressklasse Maske in Binärschreibweise

Maske in Dezimal- oder Oktett-Schreibweise

Klasse A 11111111 00000000 00000000 00000000 255.0.0.0 Klasse B 11111111 11111111 00000000 00000000 255.255.0.0 Klasse C 11111111 11111111 11111111 00000000 255.255.255.0

Maske (dezimal) Maske (binär) Maskenbits

Klasse A

255.0.0.0

(Grundeinstellung) 11111111 00000000 00000000 00000000 0

255.192.0.0 11111111 11000000 00000000 00000000 2

255.224.0.0 11111111 11100000 00000000 00000000 3

255.240.0.0 11111111 11110000 00000000 00000000 4

255.248.0.0 11111111 11111000 00000000 00000000 5

255.252.0.0 11111111 11111110 00000000 00000000 6

255.254.0.0 11111111 11111111 00000000 00000000 7

255.255.0.0 11111111 11111111 10000000 00000000 8

255.255.128.0 11111111 11111111 11000000 00000000 9

255.255.192.0.0 11111111 11111111 11100000 00000000 10 … ………… …

255.255.255.252 11111111 11111111 11111111 11111100 22

Klasse B

255.255.0.0

(Grundeinstellung) 11111111 11111111 00000000 00000000 0

255.255.192.0 11111111 11111111 11000000 00000000 2 … ………… …

255.255.255.252 11111111 11111111 11111111 11111100 14

Klasse C

255.255.255.0 (Grundeinstellung) 11111111 11111111 11111111 00000000 0

255.255.255.192 11111111 11111111 11111111 11000000 2 … ………… …

255.255.255.254 11111111 11111111 11111111 11111100 6

Page 66

Anhang D ASCII-Tabelle

EIS-2B, EIS-W

66 GH169-M2541

ASCII

Dez Hex

Binär ASCII

Dez Hex

Binär

Zeichen Keine Parität Zeichen Keine Parität

NUL 00 00 00000000 @ 64 40 01000000

SOH 01 01 00000001 A 65 41 01000000

STX 02 02 00000010 B 66 42 01000010 ETX 03 03 00000011 C 67 43 01000011

EOT 04 04 00000100 D 68 44 01000100 ENQ 05 05 00000101 E 69 45 01000101 ACK 06 06 00000110 F 70 46 01000110

BEL 07 07 00000111 G 71 47 01000111

BS 08 08 00001000 H 72 48 01001000 HT 09 09 00001001 I 73 49 01001001

LF 10 0A 00001010 J 74 4A 01001010 VT 11 0B 00001011 K 75 4B 01001011 FF 12 0C 00001100 L 76 4C 01001100 CR 13 0D 00001101 M 77 4D 01001101 SO 14 0E 00001110 N 78 4E 01001110

SI 15 0F 00001111 O 79 4F 01001111 DLE 16 10 00010000 P 80 50 01010000 DC1 17 11 00010001 Q 81 51 01010001 DC2 18 12 00010010 R 82 52 01010010 DC3 19 13 00010011 S 83 53 01010011 DC4 20 14 00010100 T 84 54 01010100

NAK 21 15 00010101 U 85 55 01010101 SYN 22 16 00010110 V 86 56 01010110

ETB 23 17 00010111 W 87 57 01010111

CAN 24 18 00011000 X 88 58 01011000

EM 25 19 00011001 Y 89 59 01011001 SUB 26 1A 00011010 Z 90 5A 01011010 ESC 27 1B 00011011 [ 91 5B 01011011

FS 28 1C 00011100 \ 92 5C 01011100 GS 29 1D 00011101 ] 93 5D 01011101 RS 30 1E 00011110 ^ 94 5E 01011110 US 31 1F 00011111 _ 95 5F 01011111 SP 32 20 00100000 ` 96 60 01100000

! 33 21 00100001 a 97 61 01100001

" 34 22 00100010 b 98 62 01100010 # 35 23 00100011 c 99 63 01100011 $ 36 24 00100100 d 100 64 01100100

% 37 25 00100101 e 101 65 01100101

& 38 26 00100110 f 102 66 01100110

‘ 39 27 00100111 g 103 67 01100111 ( 40 28 00101000 h 104 68 01101000 ) 41 29 00101001 i 105 69 01101001 * 42 2A 00101010 j 106 6A 01101010

+ 43 2B 00101011 k 107 6B 01101011

, 44 2C 00101100 l 108 6C 01101100

- 45 2D 00101101 m 109 6D 01101101 . 46 2E 00101110 n 110 6E 01101110 / 47 2F 00101111 o 111 6F 01101111

Page 67

ASCII-Steuerzeichen

EIS-2B, EIS-W

67GH260-M2541

ASCII

Dez Hex

Binär ASCII

Dez Hex

Binär

Zeichen Keine Parität Zeichen Keine Parität

0 48 30 00110000 p 112 70 01110000 1 49 31 00110001 q 113 71 01110001 2 50 32 00110010 r 114 72 01110010 3 51 33 00110011 s 115 73 01110011 4 52 34 00110100 t 116 74 01110100 5 53 35 00110101 u 117 75 01110101 6 54 36 00110110 v 118 76 01110110 7 55 37 00110111 w 119 77 01110111 8 56 38 00111000 x 120 78 01111000 9 57 39 00111001 y 121 79 01111001

: 58 3A 00111010 z 122 7A 01111010

; 59 3B 00111011 { 123 7B 01111011 < 60 3C 00111100 | 124 7C 01111100 = 61 3D 00111101 } 125 7D 01111101 > 62 3E 00111110 ~ 126 7E 01111110 ? 63 3F 00111111 DEL 127 7F 01111111

ASCII

Dez Hex

Äquiv.

Definition

ASCII-

Dez Hex

Äquiv.

Definition

Zeichen Ctrl-Taste Zeichen Ctrl-Taste

NUL 00 00 Crtl @ Null-Zeichen DC1 17 11 Crtl-Q

Datenfluss 1

- XON

SOH 01 01 Crtl-A

Beginn

DC2 18 12 Crtl-R Datenfluss 2

der Kopfzeile

STX 02 02 Crtl-B

Beginn

DC3 19 13 Crtl-S

Datenfluss 3

des Textes - XOFF

ETX 03 03 Crtl-C Ende des Textes DC4 20 14 Crtl-T Datenfluss 4

EOT 04 04 Crtl-D

Ende der

NAK 21 15 Crtl-U

Negative

Übertragung Bestätigung

ENQ 05 05 Crtl-E Abfrage SYN 22 16 Crtl-V

Synchron.

Idle

ACK 06 06 Crtl-F Bestätigung ETB 23 17 Crtl-W

Übertr.-Ende-

Block

BEL 07 07 Crtl-G Glocke CAN 24 18 Crtl-X Abbruch

BS 08 08 Crtl-H Rücktaste EM 25 19 Crtl-Y Medienende

HT 09 09 Crtl-I

Horizontaler

SUB 26 1A Crtl-Z

Substitut

Tabulator

LF 10 0A Crtl-J Zeilenvorschub ESC 27 1B Crtl-[ Escape

VT 11 0B Crtl-K

Vertikaler

FS 28 1C Crtl-\

Dateitrenner

Tabulator

FF 12 0C Crtl-L

Seiten-

GS 29 1D Crtl ]

Gruppen-

vorschub Trennzeichen

CR 13 0D Crtl-M

Wagen-

RS 30 1E Crtl |

Datensatz-

Rücklauf Trennzeichen

SO 14 0E Crtl-N Shift Out US 31 1F Crtl _

Einheiten-

Trennzeichen

SI 15 0F Crtl-O Shift In SP 32 20 Leerzeichen

DLE 16 10 Crtl-P

Data Link

Escape

Page 68

Anhang E Java-Einrichtung

Wenn nach dem Aufruf der Seite „Read Sensor“ eine leere Seite ohne die Meldung „java application running“ oder das Java-Logo angezeigt wird, prüfen Sie bitte, ob die Java-Runtime-Umgebung (JRE) installiert und korrekt eingerichtet ist, wie in der folgenden Anleitung beschrieben. Falls Sie die Java-Runtime-Umgebung noch nicht installiert haben, laden Sie diese aus dem Internet herunter oder wenden Sie sich an den Kundendienst.

E.1 Einrichtung der Java 1.4-Runtime-Umgebung

1. Rufen Sie die Systemsteuerung auf. Öffnen Sie das Java-Plug-in.

2. Wählen Sie die Registerkarte „Cache“. Deaktivieren Sie das Kontrollkästchen „Cache aktivieren“.

3. Wählen Sie die Registerkarte „Proxies“. Aktivieren oder deaktivieren Sie je nach Netzwerkzugang Ihres PCs die Option „BrowserProxyeinstellungen verwenden“. Bitte beachten Sie die Hinweise zur Browser-Proxyauswahl weiter unten. (Allgemein gilt, dass für den Zugriff auf iServer in Ihrem lokalen Netzwerk meist kein Proxyserver verwendet wird, für Zugriffe aus Firmennetzwerken über das Internet ist dagegen häufig ein Proxyserver erforderlich.)

4. Aktualisieren Sie die Seite im Browser oder rufen Sie diese erneut auf.

E.2 Einrichtung der Java 1.5-Runtime-Umgebung (Java 5.0 RE)

1. Rufen Sie die Systemsteuerung auf. Öffnen Sie das Java-Plug-in.

2. Klicken Sie auf der Registerkarte „Allgemein“ unten in der Gruppe „Temporäre Internet-Dateien“ auf „Einstellungen“.

3. Klicken Sie auf „Applets anzeigen“. Deaktivieren Sie das Kontrollkästchen „Cache aktivieren“. Schließen Sie

das Dialogfeld, um wieder zur Registerkarte „Allgemein“ zurückzukehren.

4. Klicken Sie auf der Registerkarte „Allgemein“ auf „Netzwerkeinstellungen“.

Wählen Sie je nach Netzwerkzugang Ihres PCs die Option „Browsereinstellungen verwenden“ oder „Direktverbindung“. Bitte beachten Sie die Hinweise zur Browser-Proxyauswahl weiter unten. (Allgemein gilt, dass für den Zugriff auf iServer in Ihrem lokalen Netzwerk meist die Direktverbindung verwendet wird, für Zugriffe aus Firmennetzwerken über das Internet ist dagegen häufig „Browsereinstellungen verwenden“ erforderlich.)

5. Aktualisieren Sie die Seite im Browser oder rufen Sie diese erneut auf.

EIS-2B, EIS-W

68 GH169-M2541

Page 69

E.3 Browser-Proxyauswahl Zugriff auf Geräte mit integriertem iServer innerhalb eines (lokalen)

Netzwerks

• Wenn sich Computer und iServer in einem lokalen Netzwerk befinden, ist

in der Regel kein Proxyserver erforderlich.

• Sie sollten die Option „Browsereinstellungen verwenden“ auf der Proxy-

oder der Netzwerkeinstellungs-Registerkarte deaktivieren.

Zugriff auf Geräte mit iServer über das Internet

• In Firmen wird häufig ein Proxyserver für den Zugriff auf das Internet

verwendet. In diesem Fall ist die Grundeinstellung der Java-RuntimeUmgebung korrekt. In der Grundeinstellung ist die Option „Browsereinstellungen verwenden“ aktiviert.

• Falls der Zugriff auf den Proxy mit dieser Grundeinstellung nicht

funktioniert, ist Ihr Webbrowser möglicherweise nicht korrekt eingerichtet.

Diagnose:

Wenn die Webseiten des iServers erscheinen, ist der HTTP-Proxy korrekt eingerichtet und funktioniert.

Wenn die Daten nach dem Aufrufen der Seite zur Messwertanzeige (Read Sensor) nicht aktualisiert werden, kann ein Problem mit dem Zugriff über den Winsock-Proxy bestehen. In diesem Fall muss der Administrator Ihnen den zu verwendenden Proxyserver und Port nennen. (Falls der Administrator nach dem erforderlichen Port auf dem iServer fragt, ist dies der Port 2003.)

Geben Sie die Proxyadresse und den Port in den Netzwerkeinstellungen des Java Plug-in-Bedienungsfeldes unter „Adresse“ und „Port“ ein. Alternativ können Sie den Browser auf diese Werte setzen und wie oben beschrieben die Einstellung „Browsereinstellung verwenden“ in den Netzwerkeinstellungen des Java Plug-in-Bedienungsfeldes wählen.

Proxyeinrichtung

Wenn Sie mit dem Internet Explorer arbeiten, wird der Proxy über die Systemsteuerung eingerichtet. Wählen Sie „Internetoptionen“ aus der Systemsteuerung und klicken Sie auf die Registerkarte „Verbindungen“. Klicken Sie unten in der Gruppe „LAN-Einstellungen“ auf „Einstellungen“. Aktivieren Sie in der Gruppe „Proxyserver“ das Kontrollkästchen „Proxyserver für LAN verwenden“ und geben Sie die Proxyadresse in die Felder „Adresse“ und „Port“ ein.

EIS-2B, EIS-W

69GH260-M2541

Page 70

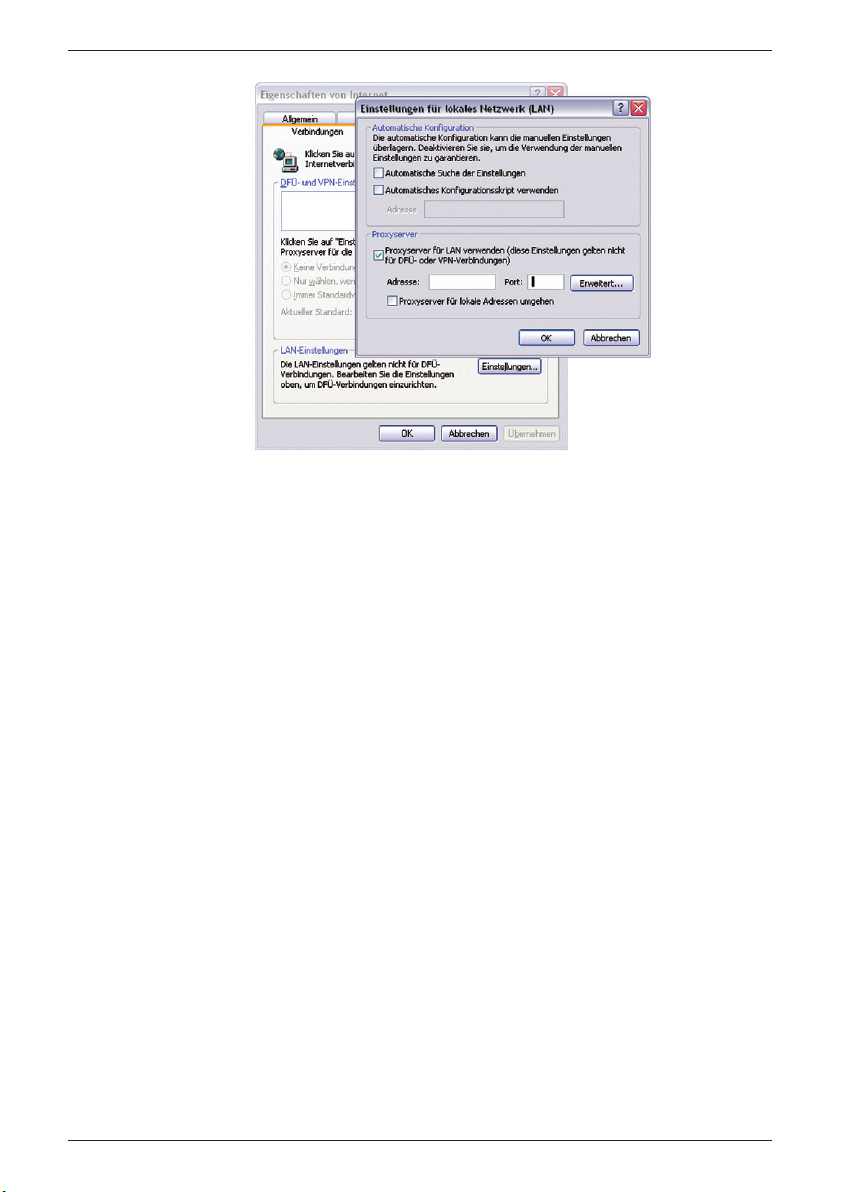

Abbildung Anhang E.1 Proxyserver in Windows XP einrichten

Wenn Sie Firefox verwenden, wählen Sie aus dem Menü „Extras“ die Option „Einstellungen“. Klicken Sie in der Registerkarte „Erweitert“ auf „Netzwerk“, klicken Sie auf „Verbindungen“ und aktivieren Sie das Optionsfeld „Manuelle Proxykonfiguration“. Geben Sie die Proxyadresse in den Feldern „HTTPProxy“ und „Port“ ein und aktivieren Sie das Kontrollkästchen „Für alle Protokolle diesen Proxyserver verwenden.".

Zugriff auf Geräte mit iServer in einer Peer-to-PeerNetzwerk/Direktverbindung

Durch den Direktanschluss des iServers an einen PC entsteht ein einfaches Peer-to-Peer-Netzwerk. Dazu wird der Computer vom eigentlichen Netzwerk getrennt und der iServer über einen Hub, Switch oder ein gekreuztes Ethernet-Kabel direkt an den PC angeschlossen, wie dies bei der ersten Einrichtung des iServers oft der Fall ist.

Häufig sind Browser und Java-Plugin auf dem PC auf einen Proxyserver eingerichtet, über den der Zugang zum Internet erfolgt. In diesem Falle deaktivieren Sie den Proxy im Java Plug-in-Bedienungsfeld und richten Sie das Java-Plugin auf eine direkte Verbindung ein.

Deaktivieren Sie die Option „Browsereinstellungen verwenden“ sowie die manuelle Proxykonfiguration, indem Sie die Option „Direktverbindung“ aktivieren. Ändern Sie auch Ihren Browser auf eine Direktverbindung.

Java und das Java Coffee Cup-Logo sind Marken oder in den USA und anderen Ländern eingetragene Marken der Sun Microsystems, Inc.

EIS-2B, EIS-W

70 GH169-M2541

Page 71

OMEGA garantiert, dass die Geräte frei von Material- und Verarbeitungsfehlern sind. Die Garantiedauer beträgt 13 Monate, gerechnet ab dem Verkaufsdatum. Weiterhin räumt OMEGA eine zusätzliche Kulanzzeit von einem Monat ein, um Bearbeitungs- und Transportzeiten Rechnung zu tragen und sicherzustellen, dass diese nicht zu Lasten des Anwenders gehen.

Wenn eine Fehlfunktion auftreten sollte, muss das betroffene Instrument zur Überprüfung an OMEGA eingeschickt werden. Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. Dies umfasst, jedoch nicht ausschließlich, fehlerhafter Umgang mit dem Instrument, falscher Anschluss an andere Geräte, Betrieb außerhalb der spezifizierten Grenzen, fehlerhafte Reparatur oder nicht autorisierte Modifikationen. Diese Garantie ist ungültig, wenn das Instrument Anzeichen unbefugter Eingriffe zeigt oder offensichtlich aufgrund einer der folgenden Ursachen beschädigt wurde: exzessive Korrosion, zu hoher Strom, zu starke Hitze, Feuchtigkeit oder Vibrationen, falsche Spezifikationen, Einsatz in nicht dem Gerät entsprechenden Applikationen, zweckfremder Einsatz oder andere Betriebsbedingungen, die außerhalb OMEGAs Einfluss liegen. Verschleißteile sind von dieser Garantie ausgenommen. Hierzu zählen, jedoch nicht ausschließlich, Kontakte, Sicherungen oder Triacs.

OMEGA ist gerne bereit, Sie im Bezug auf Einsatz- und Verwendungs möglichkeiten unserer Produkte zu beraten. OMEGA übernimmt jedoch keine Haftung für Fehler, Irrtümer oder Unterlassungen sowie für Schäden, die durch den

Einsatz der Geräte entsprechend der von OMEGA schriftlich oder mündlich erteilten Informationen entstehen. OMEGA garantiert ausschließlich, dass die von OMEGA hergestellten Produkte zum Zeitpunkt des Versandes den

Spezifikationen entsprachen und frei von Verarbeitungs- und Materialfehlern sind. Jegliche weitere Garantie, ob ausdrückliche oder implizit angenommene, einschließlich der der Handelsfähigkeit sowie der Eignung für einen bestimmten Zweck ist ausdrücklich ausgeschlossen. Haftungsbeschränkung: Der Anspruch des Käufers ist auf den Wert des betroffenen Produkts/Teiles begrenzt. Ein darüber hinausgehende Haftung ist ausgeschlossen, unabhängig davon, ob diese aus Vertragsbestimmungen, Garantien, Entschädigung oder anderen Rechtsgründen hergeleitet werden. Insbesondere haftet OMEGA nicht für Folgeschäden und Folgekosten.

SONDERBEDINGUNGEN: Die von OMEGA verkauften Produkte sind weder für den Einsatz in medizintechnischen Applikationen noch für den Einsatz in kerntechnischen Anlagen ausgelegt. Sollten von OMEGA verkaufte Produkte in medizintechnischen Applikationen, in kerntechnischen Einrichtungen, an Menschen oder auf andere Weise missbräuchlich oder zweckfremd eingesetzt werden, übernimmt OMEGA keinerlei Haftung. Weiterhin verpflichtet sich der Käufer, OMEGA von jeglichen Ansprüchen und Forderungen schadlos zu halten, die aus einem derartigen Einsatz der von OMEGA verkauften Produkte resultieren.

GARANTIEBEDINGUNGEN

RÜCKGABEN/REPARATUREN

Bitte richten Sie alle Reparaturanforderungen und Anfragen an unsere Kundendienst abteilung. Bitte erfragen Sie vor dem Rücksenden von Produkten eine Rückgabenummer (AR), um Verzögerungen bei der Abwicklung zu vermeiden. Die Rückgabenummer muss außen auf der Verpackung sowie in der entsprechenden Korrespondenz angegeben sein.

Der Käufer ist für Versandkosten, Fracht und Versicherung sowie eine ausreichende Verpackung verantwortlich, um Beschädigungen während des Versands zu vermeiden.

Wenn es sich um einen Garantiefall handelt, halten Sie bitte die folgenden Informationen bereit, bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der das Produkt bestellt wurde.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

Wenn es sich nicht um einen Garantiefall handelt, teilt Ihnen OMEGA gerne die aktuellen Preise für Reparaturen mit. Bitte halten Sie die folgenden Informationen bereit, bevor Sie sich an OMEGA wenden:

1. Die Auftragsnummer, unter der die Instandsetzung bestellt wird.

2. Modell und Seriennummer des Produkts.

3. Reparaturanweisungen und/oder Fehlerbeschreibung.

OMEGA behält sich technische Änderungen vor. Um Ihnen jederzeit den neuesten Stand der Technologie zur Verfügung stellen zu können, werden technische Verbesserungen auch ohne Modellwechsel implementiert.

Zustimmung der OMEGA ENGINEERING, INC weder vollständig noch teilweise kopiert, reproduziert, übersetzt oder in ein elektronisches Medium oder eine maschinenlesbare Form übertragen werden.

Page 72
