Page 1

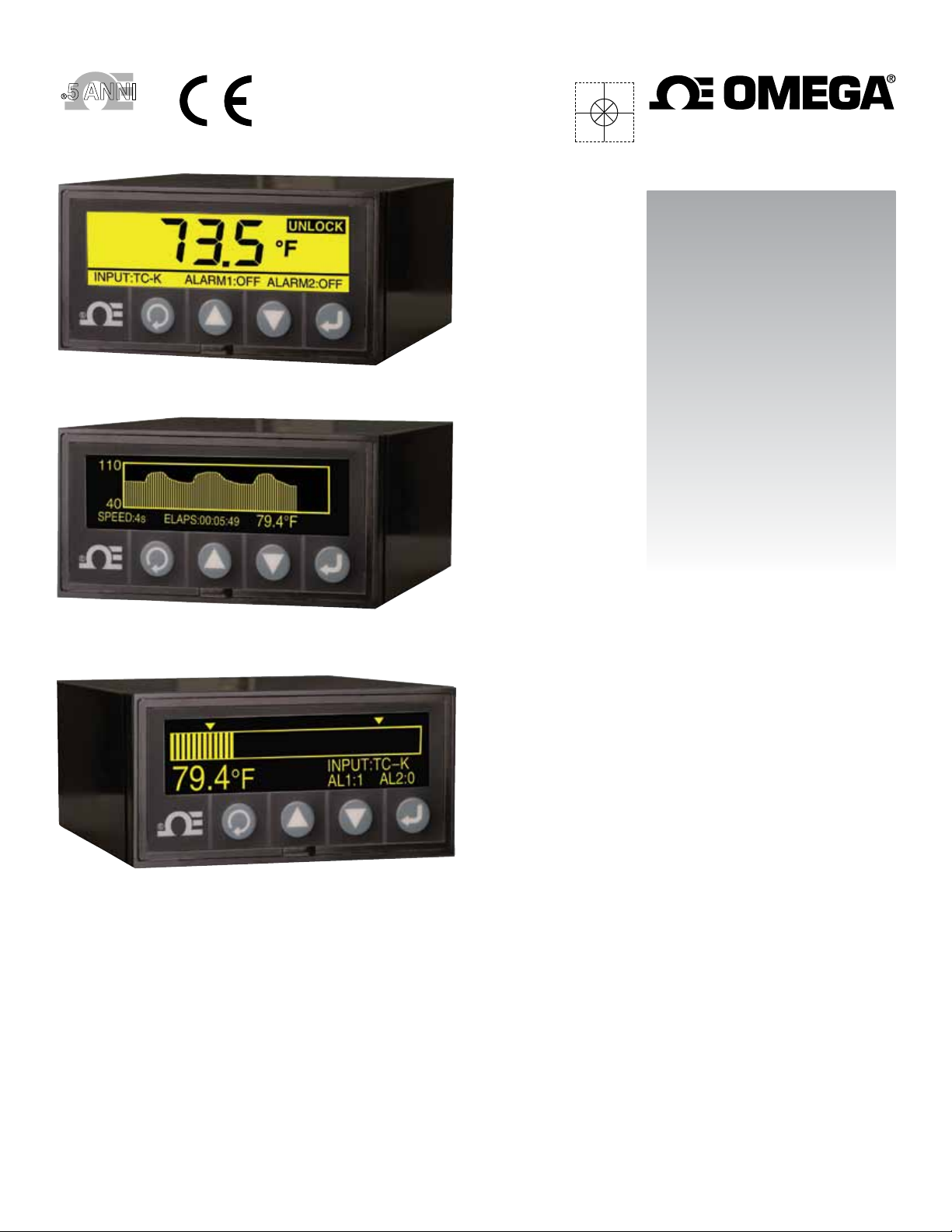

5 ANNI
GARANZIA
SCHERMATA
PRINCIPALE MODALITÀ
INVERTITA
MODALITÀ
GRAFICO
A LINEE
Manuale
utente
Acquistate
in linea
all'indirizzo
it.omega.com
®
e-mail: [email protected]
Per gli ultimi manuali
dei prodotti:
it.omega.com/manuals
MODALITÀ
GRAFICO
A BARRE
ORIZZONTALE
DPi1701
Misuratore e registratore dati
di temperatura e processo da
pannello con display grafico
e opzione wireless
Page 2
www.it.omega.com [email protected]
Assistenza nel Nord America:
U.S.A.: Omega Engineering, Inc., One Omega Drive, P.O. Box 4047
Stamford, CT 06907-0047 USA
Numero gratuito: 1-800-826-6342 (solo USA e Canada)
Servizio clienti: 1-800-622-2378 (solo USA e Canada)
Servizio progettazione: 1-800-872-9436 (solo USA e Canada)
Tel.: (203) 359-1660 Fax: (203) 359-7700
e-mail: [email protected]
Canada: Numero gratuito: 1-800-826-6342 (solo USA e Canada)
Assistenza in Messico e America Latina:
Messico Tel.: 001 (203) 359-1660 Fax: (514) 359-7700
e America Latina: e-mail: [email protected] Web: mx.omega.com
Assistenza in Asia:
Cina: Hotline: (+86) 800 819 0559, (+86) 400 619 0559
Assistenza in Europa:
Francia: Numero verde: 0805 541 038 (solo Francia)
Germania/Austria: Numero verde: 0800 826 6342 (solo Germania)
Italia: Numero verde: 800 906 907 (solo Italia)
Olanda: Numero verde: 0800 099 3344 (solo Olanda)
Benelux Tel.: +31 070 770 3815 Fax: +31 070 770 3816
Spagna: Numero verde: 800 900 532 (solo Spagna)
Regno Unito: Numero verde: 0800 488 488 (solo Regno Unito)
Si ritiene che le informazioni contenute in questo documento siano corrette, ma OMEGA non si assume alcuna
responsabilità per qualsiasi errore eventualmente contenuto e si riserva il diritto di modificare le specifiche
senza preavviso.
AVVERTENZA: Questi prodotti non sono stati progettati, né devono essere usati per applicazioni su esseri umani.
Page 3
DPi1701
Misuratore dati di temperatura e ingresso di processo a pannello con display grafico
Sommario
Sezione Pagina
Considerazioni sulla sicurezza ........................................................................... iii
Sezione 1 - Introduzione .................................................................................... 1-1
Sezione 2 - Cablaggio delle connessioni ......................................................... 2-1
2.1 Pannello frontale ....................................................................................... 2-1
2.2 Pannello posteriore ................................................................................... 2-1
Sezione 3 - Funzionamento ................................................................................ 3-1
3.1 Tempo reale (modalità operativa) .......................................................... 3-1
3.2 Modalità di configurazione ..................................................................... 3-1
3.3 Configurazione ingresso termocoppia .................................................. 3-9
3.4 Configurazione ingresso RTD ...............................................................3-10
3.5 Configurazione ingresso tensione di processo ................................... 3-10
3.6 Configurazione ingresso corrente di processo ................................... 3-10
3.7 Configurazione grafico a linee/barre .................................................. 3-10
3.8 Configurazione uscita di allarme ......................................................... 3-11
3.9 Visualizzazioni del display ................................................................... 3-11
3.10 Modalità display max/min ................................................................. 3-12
3.11 Blocco/sblocco misuratore a pannello .............................................. 3-12
3-12 Registratore dati ................................................................................... 3-12
3-13 Interfaccia PC ........................................................................................ 3-13
Sezione 4 - Specifiche ......................................................................................... 4-1
i
Page 4
DPi1701
Misuratore dati di temperatura e ingresso di processo a pannello con display grafico
Elenco delle figure
Figura Descrizione Pagina
2-1 DPi1701 Pannello frontale di visualizzazione grafica
e dimensioni generali ........................................................................ 2-1
2-2 Connessioni in uscita per alimentazione e relè meccanico .......... 2-1
2-3 Vista del pannello posteriore del DPi1701 con opzione
USB e wireless .................................................................................... 2-2

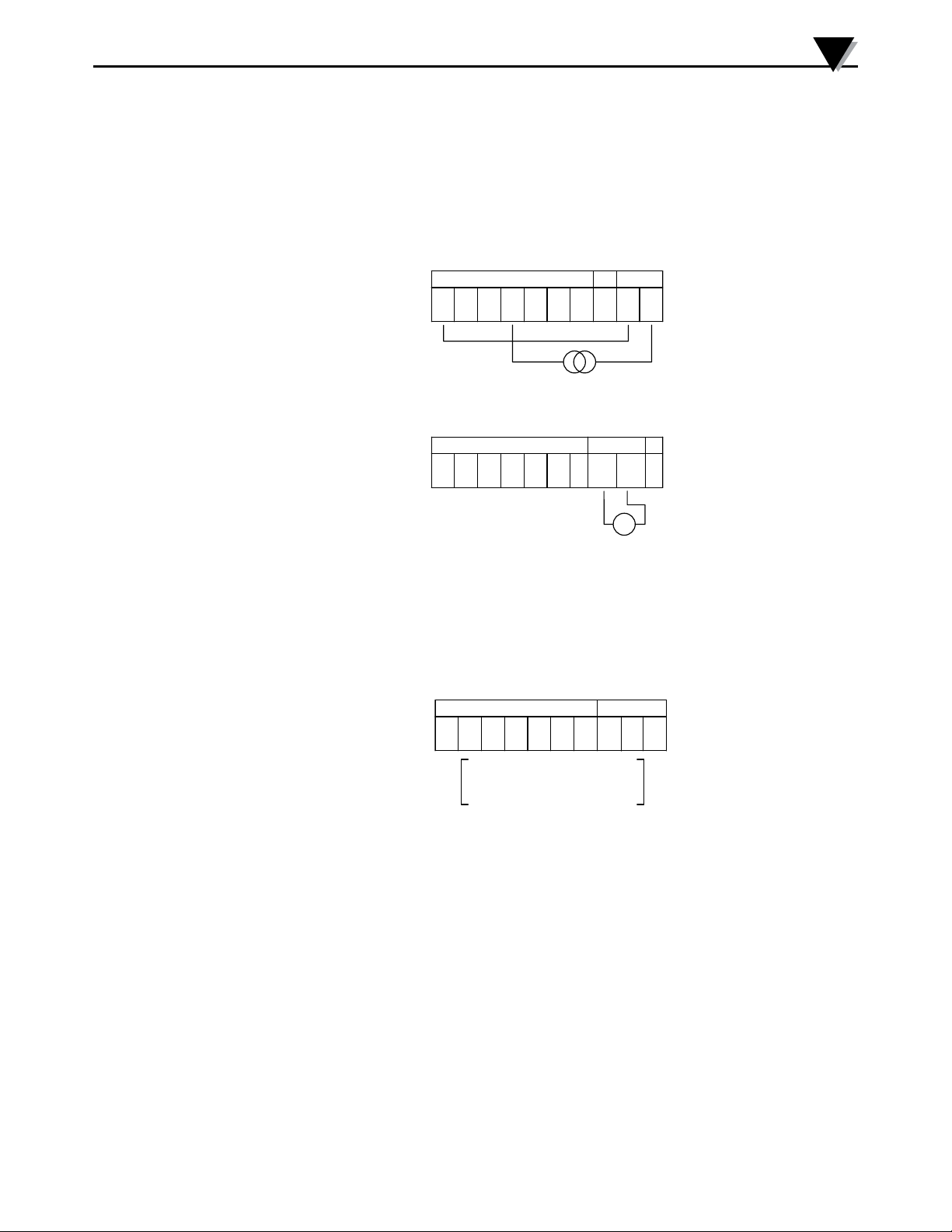

2-4 Differenti tipi di connessioni in ingresso ........................................ 2-2
2-5 Connessioni in tensione di eccitazione e uscita analogica ........... 2-3
2-6 Connessioni RS232 ............................................................................. 2-3

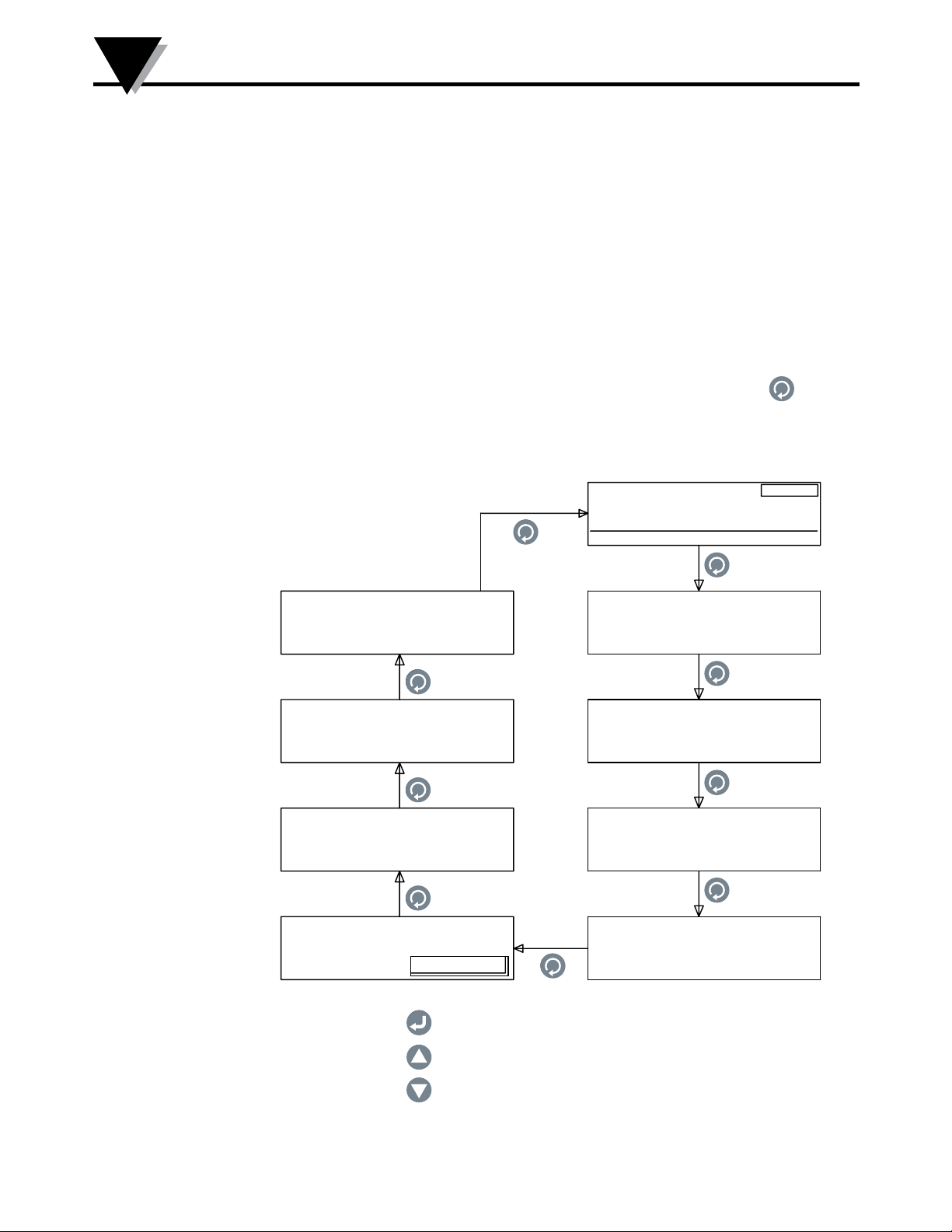

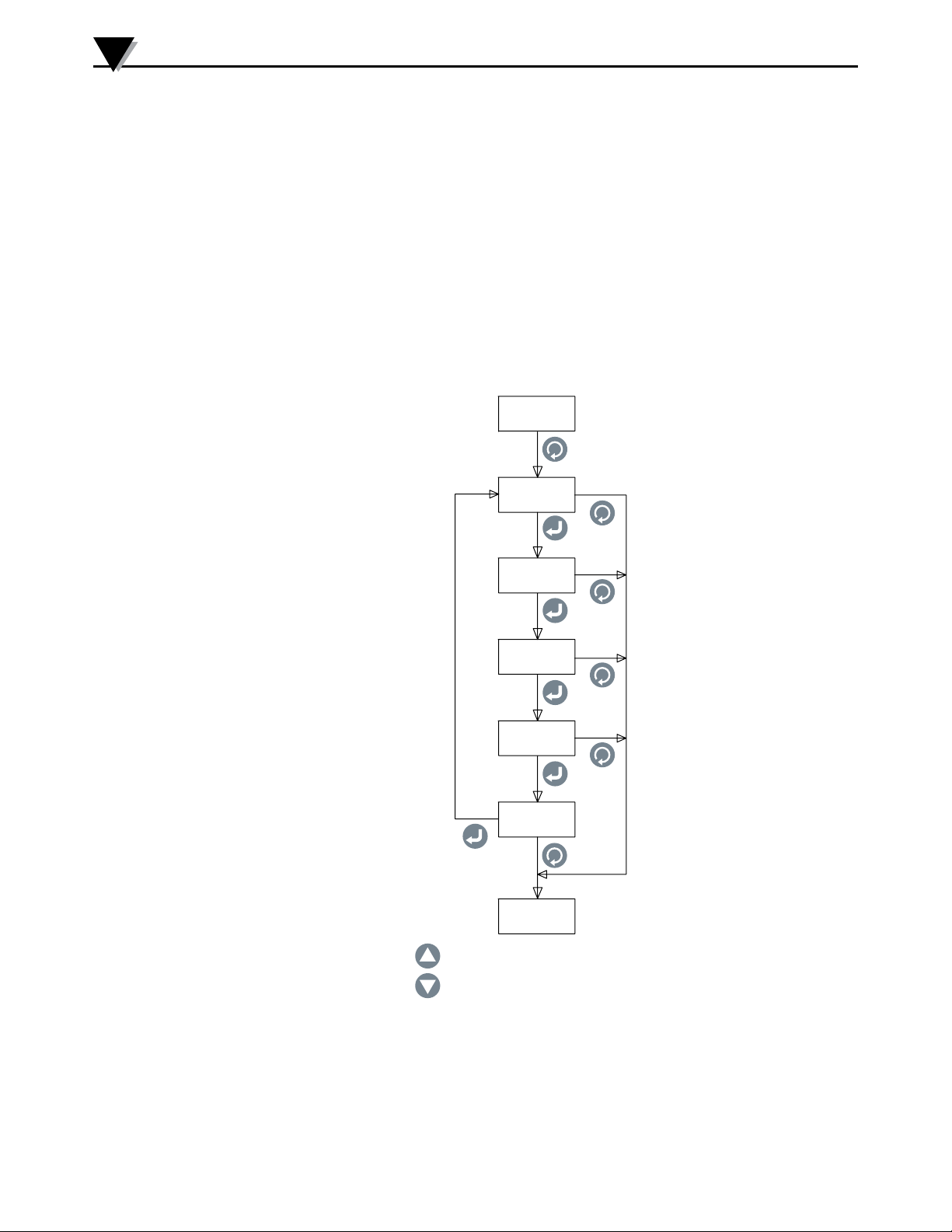

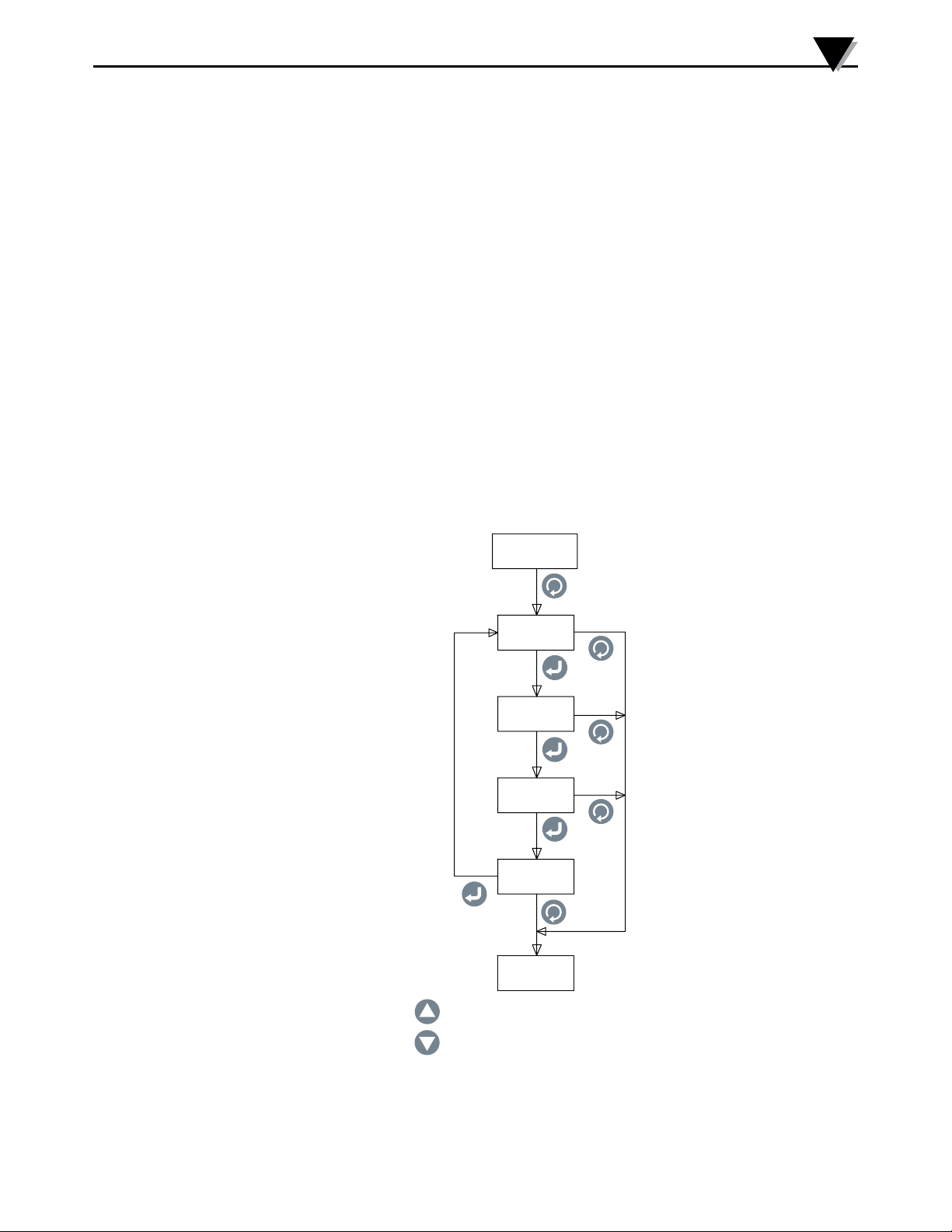

3-1 Diagramma di flusso del menù di configurazione ....................... 3-1
3-2 Diagramma di flusso del menù di configurazione 1 .................... 3-2
3-3 Diagramma di flusso del menù di configurazione 2 .................... 3-3
3-4 Diagramma di flusso del menù di configurazione 3 .....................3-4
3-5 Diagramma di flusso del menù di configurazione 4 .................... 3-5
3-6 Diagramma di flusso del menù di configurazione 5 .................... 3-6
3-7 Diagramma di flusso del menù di configurazione 6 .................... 3-7
3-8 Diagramma di flusso del menù di configurazione 7 .................... 3-8
3-9 Diagramma di flusso del menù di configurazione 8 .................... 3-9

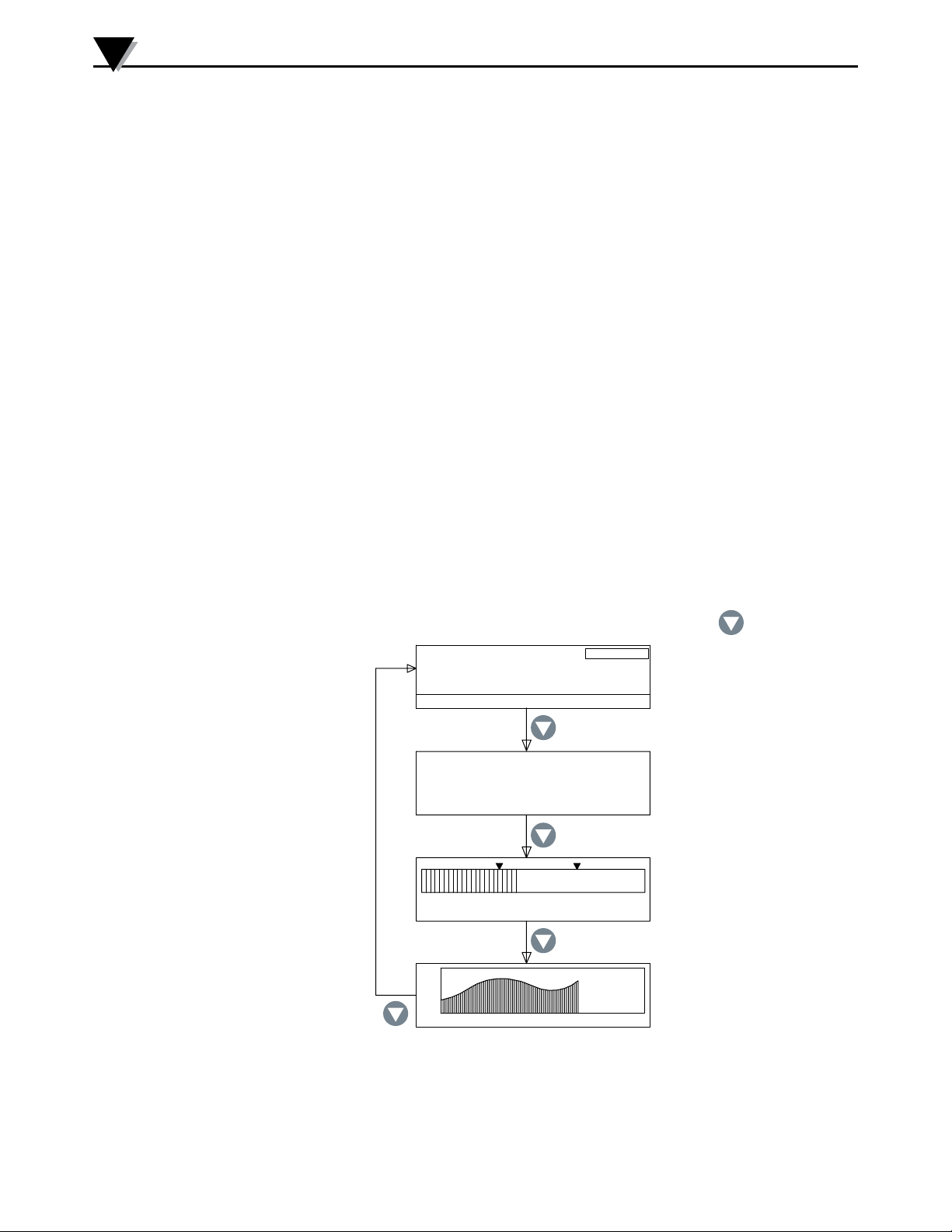

3-10 Diagramma di flusso di visualizzazioni del display .................. 3-11
3-11 Diagramma di flusso max/min ..................................................... 3-12
3-12 Diagramma di flusso blocco/sblocco ........................................... 3-12
3-13 Diagramma di flusso della schermata di registrazione dati ...... 3-13

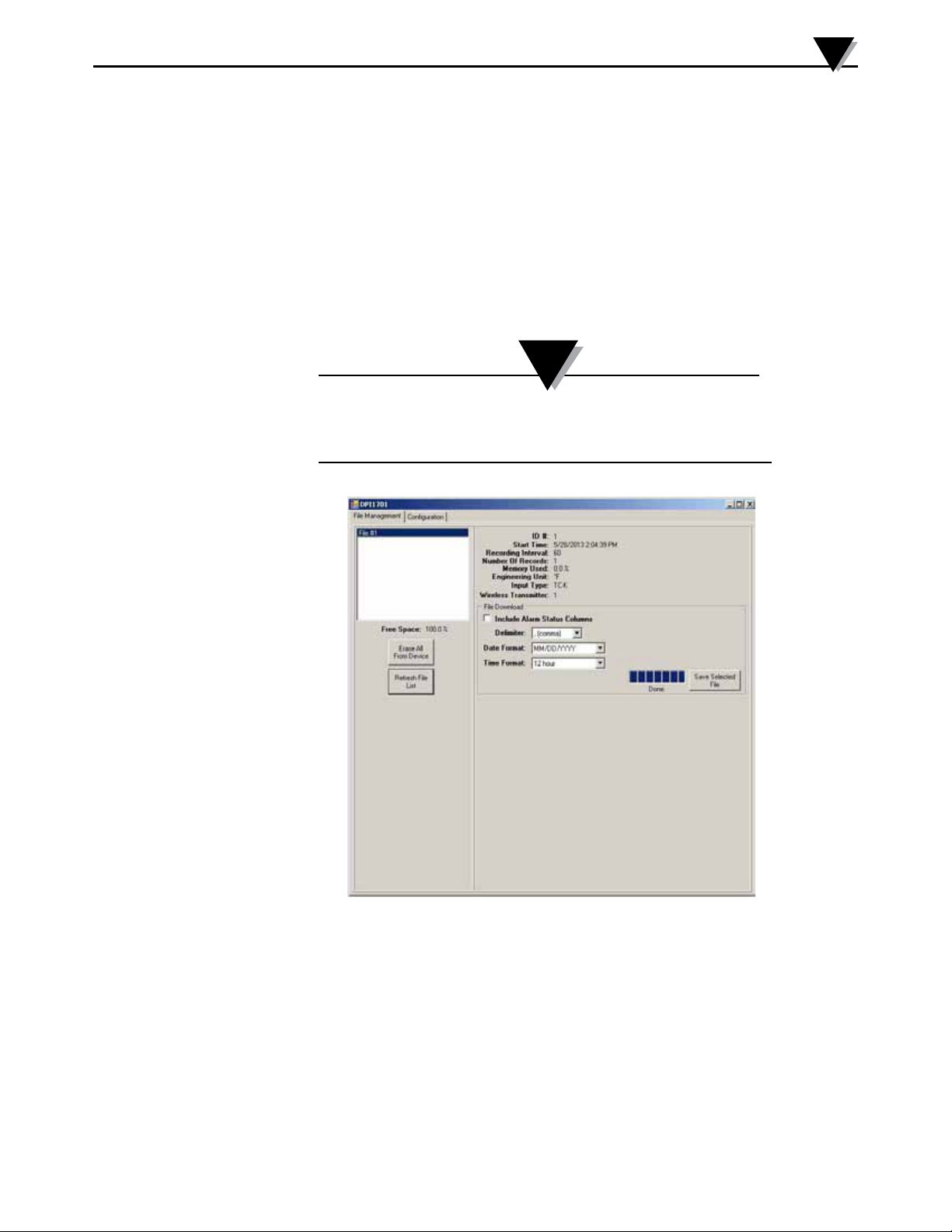

3-14 Schermata del menù di scaricamento file di dati ........................ 3-14

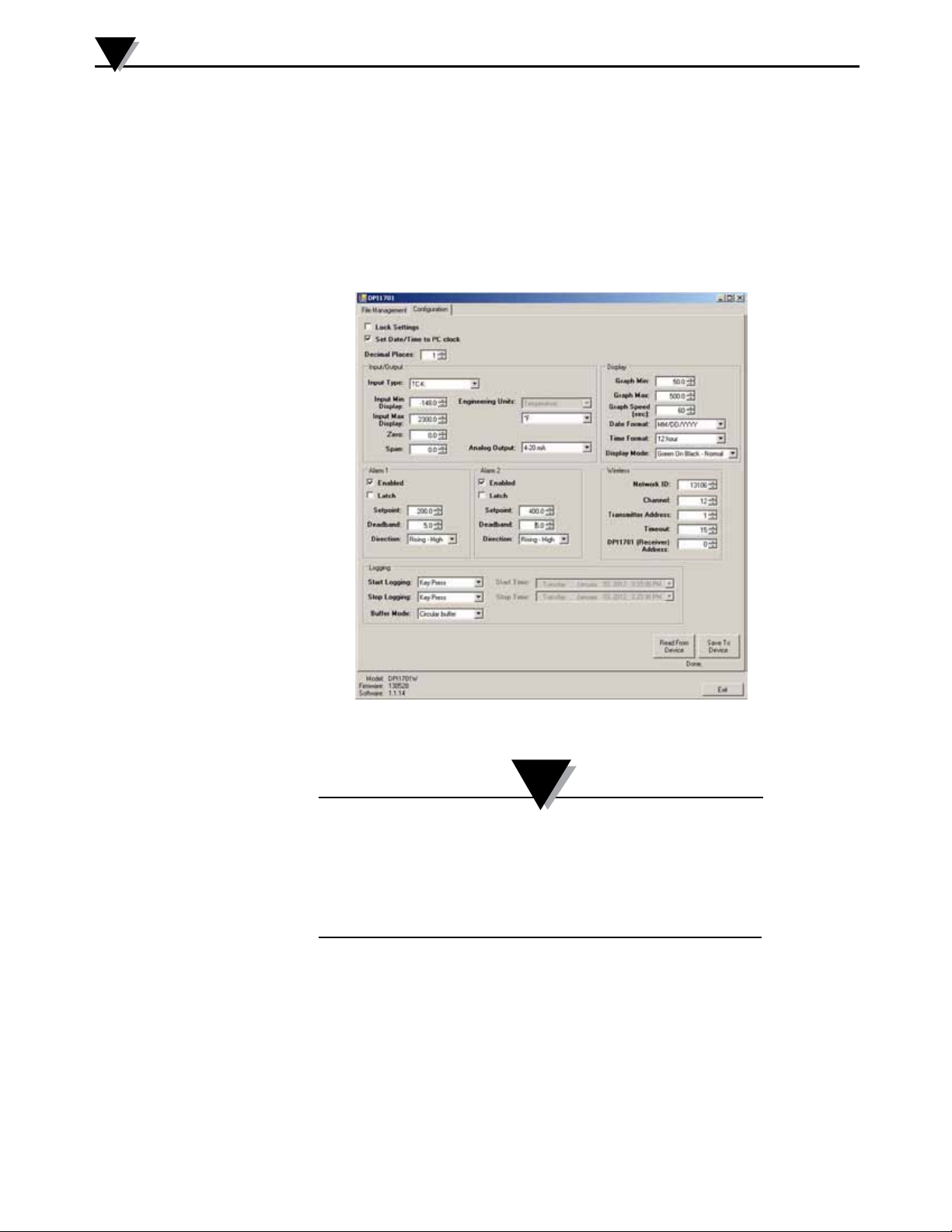

3-15 Schermata delle impostazioni di configurazione ........................ 3-14
ii
Page 5
Considerazioni sulla sicurezza
Questo dispositivo è contrassegnato con il simbolo internazionale di attenzione.
È importante leggere questo manuale prima di installare o mettere in servizio
questo dispositivo in quanto contiene informazioni importanti relative alla
sicurezza e alla EMC (compatibilità elettromagnetica).
Questo strumento è un dispositivo per montaggio protetto a pannello conforme
a EN 61010-1:2010, requisiti di sicurezza elettrica per apparecchi elettrici di
misurazione, controllo e per laboratorio. L'installazione di questo strumento deve
essere eseguita da personale qualificato. Per assicurare un funzionamento sicuro,
devono essere seguite le istruzioni riportate di seguito.
Questo strumento non ha alcun interruttore di accensione. Un interruttore
o disgiuntore esterno deve essere incluso nell'installazione nell'edificio come
dispositivo di disconnessione. Deve essere contrassegnato per indicare questa
funzione e deve essere nelle immediate vicinanze dell'apparecchiatura, a portata
di mano dell'operatore. L'interruttore o disgiuntore deve soddisfare i requisiti
IEC 947-1 e IEC 947-3 (International Electrotechnical Commission). L'interruttore
non deve essere incorporato nel cavo di alimentazione principale.
Inoltre, per fornire la protezione contro l'eccesso di energia prelevata dalla rete
di alimentazione in caso di guasto dell'apparecchiatura, deve essere installato
un dispositivo di protezione contro i sovraccarichi.
Considerazioni sulla sicurezza
• Non superare la tensione nominale indicata sull'etichetta sopra l'alloggiamento
dello strumento.
• Scollegare sempre l'alimentazione prima di modificare le connessioni del
segnale e dell'alimentazione.
• Non utilizzare questo strumento su un banco di lavoro senza la custodia per
ragioni di sicurezza.
• Non far funzionare lo strumento in atmosfere infiammabili o esplosive.
• Non esporre lo strumento a pioggia o umidità.
• Il montaggio dell'unità deve consentire una ventilazione adeguata per
garantire che lo strumento non superi la temperatura nominale di esercizio.
• Utilizzare fili elettrici di dimensioni adeguate per gestire i requisiti di tensione
meccanica e di potenza. Installare senza esporre il filo scoperto all'esterno del
connettore per ridurre al minimo i rischi di folgorazione.
• Non toccare la morsettiera di alimentazione CA quando è in tensione.
Considerazioni sulla EMC
• Ogni volta che la EMC rappresenta un problema, usare sempre cavi schermati.
• Non far correre mai i cavi del segnale e dell'alimentazione nella stessa canalina.
• Utilizzare cavi a coppie ritorte per le connessioni dei segnali.
• Installare anelli di ferrite sui cavi dei segnali vicino allo strumento, se i problemi
di EMC persistono.
• Per i migliori risultati nelle misurazioni RTD, utilizzare cavi schermati.
Collegare la schermatura al Pin 7 della morsettiera in ingresso.
• Per la migliore immunità da RF condotta nelle misurazioni di corrente,
utilizzare Fair-Rite #2675102002 e far fare 3 giri al cavo di ingresso.
• Per la migliore immunità da RF condotta nelle misurazioni di tensione,
utilizzare Fair-Rite #0443167251 e far fare 3 giri al cavo di ingresso.
Se si tralascia di seguire tutte le istruzioni e le avvertenze possono
verificarsi infortuni!
iii
Page 6
1
Introduzione
Sezione 1 - Introduzione
Il modello DPi1701 è un misuratore a pannello 1/8 DIN con display a grafico
retroilluminato matrice di punti (240 x 64). Offre ineguagliate funzionalità di
visualizzazione. È possibile visualizzare le immissioni in formato numerico,
come grafico a barre orizzontali o come grafico a linee. È possibile memorizzare
fino a 85.000 punti dati immessi nella memoria interna del misuratore con
indicazione dell'ora e della data. È possibile visualizzare e scorrere sullo
schermo i dati registrati o scaricare i dati su un PC mediante connessione
seriale (USB o RS232). L'unità accetta ingressi da termocoppie diverse, ad
esempio di tipo J, K, T, E, R, S. Accetta inoltre RTD a 2 o 3 fili. Accetta anche
ingressi di processo in tensione o corrente. L'unità offre anche una tensione
di eccitazione isolata a 24 V CC per azionare trasmettitori esterni.
Il modello DPi1701 offre in opzione due uscite per relè a chiusura di contatto
e un'uscita analogica isolata (da 0 a 5 V CC o da 4 a 20 mA) per la ritrasmissione
del segnale. L'uscita di allarme può essere utilizzata per un semplice controllo
on/off. Non c’è alcun controllo PID.
L'unità offre un'interfaccia seriale standard isolata per il PC (RS232 o USB).
Con l'interfaccia opzionale RS232, l'eccitazione a 24 V CC e l'uscita analogica
non sono disponibili. L'unità offre anche un'opzione wireless che permette
di ricevere un segnale wireless dalla nostra famiglia di trasmettitori wireless
a 2,4 GHz come:
• Connettori wireless UWTC per termocoppia
• Trasmettitori wireless RTD UWRTD
• Trasmettitori UWRH di temperatura/RH
• Trasmettitori UWIR all'infrarosso
• Trasmettitori UWPH per pH
• Trasmettitori UWPC per ingressi di processo
• Misuratore wireless HHF1000 della velocità dell'aria
Segue un elenco di tutti i modelli.
N. modello Descrizione
DPi1701 Misuratore e registratore grafico a pannello con
RS232 isolata.
DPi1701-USB-R Misuratore e registratore grafico a pannello con 2 relè,
USB isolata ed eccitazione a 24 V CC.
DPi1701-USB-AR Misuratore e registratore grafico a pannello con 2 relè,
USB isolata e uscita analogica.
DPi1701-USB-ARW Misuratore e registratore grafico a pannello con 2 relè,
USB isolata e ingresso wireless.
1-1
Page 7
Cablaggio delle connessioni
DIMENSIONI in mm (pollici)
Sezione 2 - Cablaggio delle connessioni
2.1 Pannello frontale

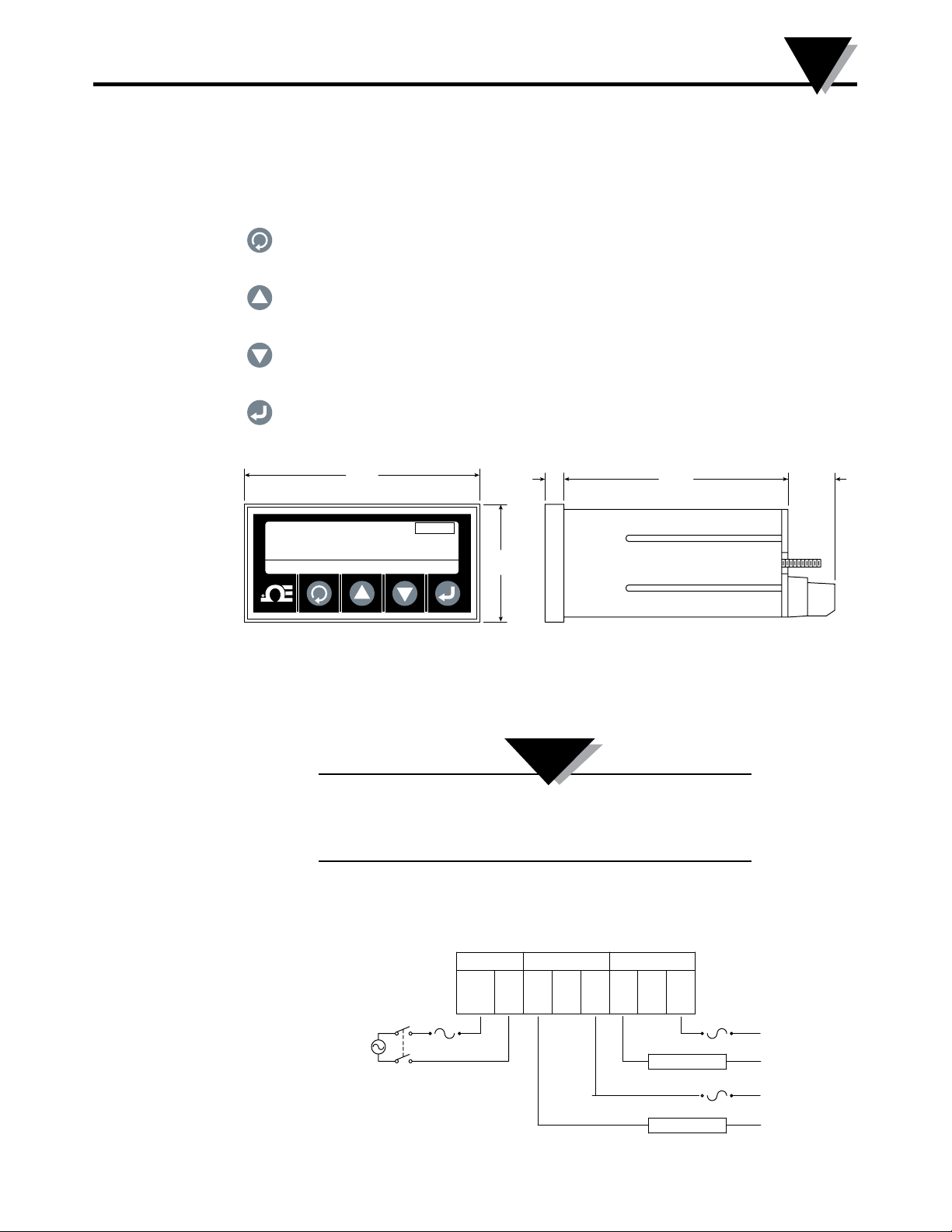

La figura 2-1 mostra il pannello anteriore e le dimensioni generali del misuratore
a pannello. Ci sono quattro pulsanti descritti di seguito:
Questo è il pulsante del menu. Permette di entrare nel menu di
configurazione e scorrere i sottomenu.
Questo è il pulsante freccia in alto. Permette di incrementare o scorrere
i vari parametri dei menu di configurazione.
Questo è il pulsante freccia in basso. Permette di decrementare o scorrere
i vari parametri dei menu di configurazione.
Questo è il pulsante di invio. Salva i valori selezionati dei diversi parametri
dei menu di configurazione.
2
INGRESSO: TC-J
96,0
(3,78)
67.53
ALLARME1: ATTIVO
°F
ALLARME 2: INATTIVO
SBLOCCA
(0,300)
48,0
(1,89)
7,62
Figura 2-1. DPi1701 Pannello frontale di visualizzazione grafica e dimensioni generali

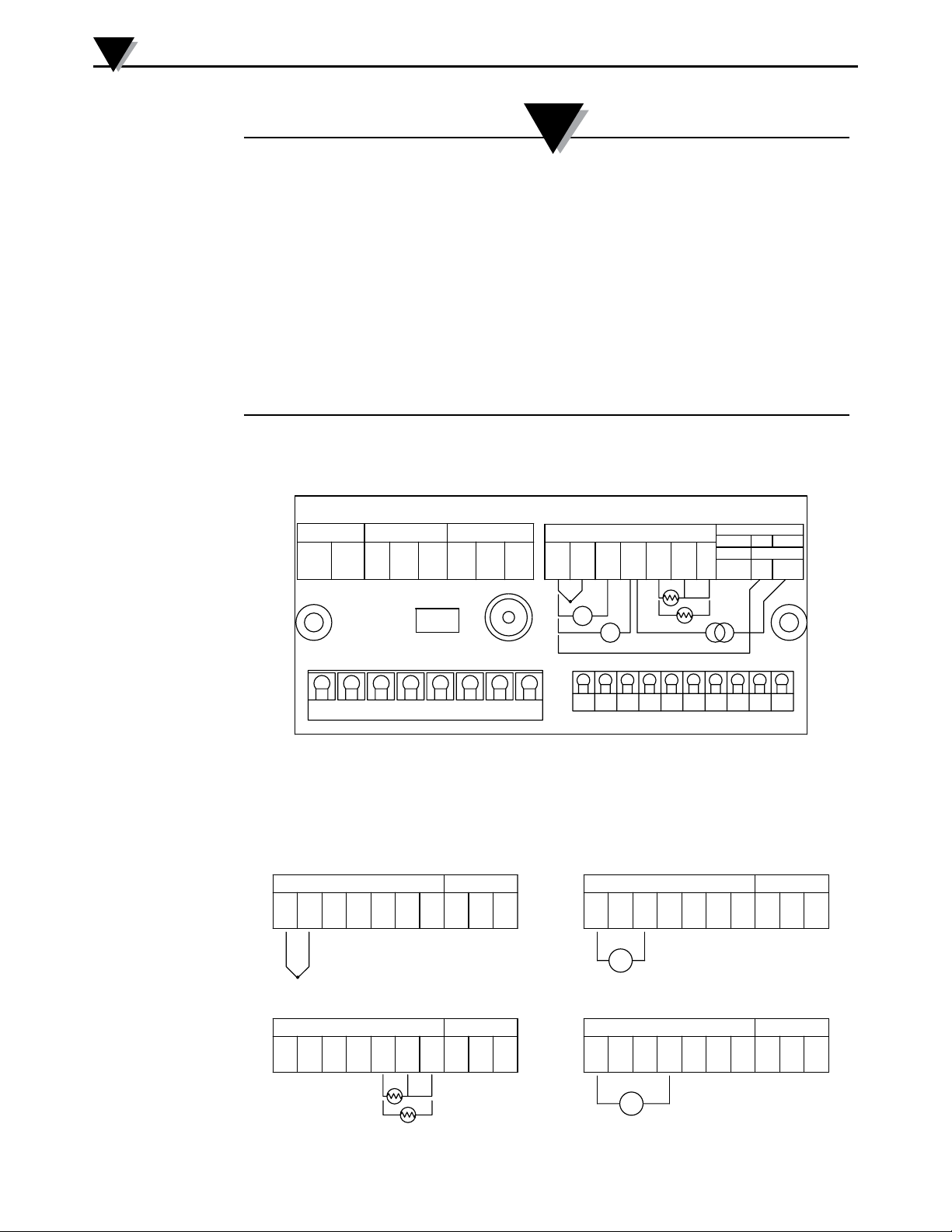

2.2 Connessioni del pannello posteriore
ATTENZIONE:
Non collegare l'alimentazione al dispositivo fino a quando
non sono state completate tutte le connessioni di ingresso
e uscita.Trascurare questa indicazione può causare infortuni!
La figura 2-2 mostra le connessioni di cablaggio dell'alimentazione
e delle uscite per relè meccanici.
CONNESSIONI IN USCITA ALIMENTAZIONE E RELÈ
ALIMENTAZIONE
USCITA 1
USCITA 2
91,4
(3,60)
19,0
(0,75)
C
NC
FUSIBILE 2
CARICO ESTERNO
FUSIBILE 2
CARICO ESTERNO
L
N
L
N
SW
FUSIBILE 1
90/240
L
Vca
N
Fusibile 1 = 100 mA(T)
Fusibile 2 = 3 A(T)
L(+)
N(-)
NO
NC
C
NO
Figura 2-2. Connessioni in uscita alimentazione e relè meccanico
2-1
Page 8
2
Cablaggio delle connessioni
NOTA:
La connessione della sorgente di alimentazione e del carico esterno ai relè
di uscita deve essere eseguita solo da personale qualificato. Quando l'interfaccia
del relè di uscita ha tensioni maggiori di 40 V CA, la regione dell'interfaccia
deve essere considerata in tensione e deve essere prestata la massima attenzione
per evitare infortuni. Inoltre, quando il DPI1701 è connesso ai relè di uscita,
il carico preferenziale è resistivo. Può essere utilizzato un carico induttivo, ma
i valori massimi di corrente devono essere ridotti ai valori forniti nella sezione delle
specifiche di questo manuale. In ogni caso, il personale qualificato deve assicurarsi
che l'interfaccia sia dotata di un fusibile corretto per garantire l'ottimizzazione della
sicurezza delle future operazioni. Se è necessario azionare un motore o un altro
carico induttivo a correnti più alte di quelle specificate, l'interfaccia può essere resa
sicura con un relè allo stato solido, come il modello SSR330DC10 di Omega
o simile. Contattare Omega per ottenere supporto.
La figura 2-3 mostra la vista posteriore del misuratore a pannello DPi1701.
Per i modelli wireless è necessario collegare l'antenna fornita al connettore
corrispondente del pannello posteriore.
–
TERRA
USCITA
7
R S 2 3 2
–EXC+
8
9
+
RXTX
10
ALIMENTAZIONE
N(-)
L(+)
USCITA 1
NO
C
NC
PORTA USB
USCITA 2
NO
ANTENNA
NC
INGRESSO
4
C
1(-)
–
–
3
2(+)
+
V
+
I
–
+
12345678910
6
5
Figura 2-3. Vista del pannello posteriore del DPi1701 con opzioni USB e wireless
La figura 2-4 mostra i diversi tipi di connessioni in ingresso come termocoppia,
RTD (2 o 3 fili), tensione di processo (da 0 a 10 V CC), e corrente di processo
(da 0 a 20 mA).
CONNESSIONE TERMOCOPPIA
INGRESSO
4
2(+)
+
3
1(-)
–
5
6
8
7
9
10
CONNESSIONE DI PROCESSO (VOLT)
INGRESSO
1(-)
–
0/10V
2
V
3(+)
4
6
5
8
7
+
9
10
2-2
CONNESSIONE RTD (100 OHM)
INGRESSO
1(-)
2
3
3 FILO
2 FILO
4
6
5
Figura 2-4. Differenti tipi di connessioni in ingresso
CONNESSIONE DI PROCESSO (CORRENTE)
INGRESSO
8
7
9
10
2
1(-)
0/20 mA o 4/20 mA
3
I
–
+
4(+)
6
5
8
7
9
10
Page 9
Cablaggio delle connessioni
La figura 2-5 mostra come utilizzare la tensione di eccitazione isolata interna
a 24 V CC per azionare un trasmettitore esterno a due fili dove l'uscita in
corrente (da 4 a 20 mA) viene inviata all'ingresso per corrente di processo del
misuratore a pannello. Visualizza anche la connessione per l'uscita analogica.
L'uscita analogica può essere un segnale da 0 a 5 V CC o da 4 a 20 mA Questo
segnale può essere utilizzato per ritrasmettere il segnale in ingresso a un altro
dispositivo.
CONNESSIONE DI ECCITAZIONE INTERNA
INGRESSO
1(-)
2
3
4(+)
6
5
–
CONNESSIONE TRASMETTITORE A DUE FILI
CONNESSIONE USCITA ANALOGICA
INGRESSO
2
4
1
3
6
5
TERRA
8
7
–
+
+ USCITA –
8
7
-EXC+
+EXC
9
EXC.
9
10
+
10(-)
2
V/I
–
+
Figura 2-5. Connessioni tensione di eccitazione e uscita analogica
La figura 2-6 mostra le connessioni seriali RS232. Con opzione RS232, l'uscita
analogica e la tensione di eccitazione non sono disponibili. Con le opzioni
interfaccia USB e uscita analogica, la tensione di eccitazione non è disponibile.
CONNESSIONE RS232
7
TERRA
RS232
TX
8
RX
9
10
INGRESSO
4
2
1
3
L'ECCITAZIONE
E L'USCITA ANALOGICA
NON SONO DISPONIBILI
6
5
Figura 2-6. Connessioni RS232
2-3
Page 10
3
Funzionamento
Sezione 3 - Funzionamento
3.1 Tempo reale (modalità operativa)
Questa è la modalità operativa normale. Visualizza il parametro in ingresso
in tempo reale. Ci sono anche altre informazioni collegate sulle visualizzazioni
del display come il tipo di ingresso, lo stato dell'allarme 1, lo stato dell'allarme
2 e lo stato di blocco/sblocco. La figura 2-1 mostra una tipica visualizzazione
del display in tempo reale.
3.2 Modalità di configurazione
La figura 3-1 mostra un tipico diagramma di flusso di configurazione. Dalla modalità
operativa è possibile entrare nella modalità di configurazione premendo
La modalità di configurazione ha 8 schermate di menu. Ecco la
descrizione di ogni menu di configurazione:
.
TEMPO REALE
(MODALITÀ OPERATIVA)
NOTA: IL MENU DI
CONFIGURAZIONE 8 APPARE
SOLO QUANDO IL TIPO DI
INGRESSO È SELEZIONATO
COME WIRELESS.
INDIR. TRASM.: 1 INDIR. RICEV.: 0
TIMEOUT: 6
CANALE WIRELESS: 12
ID RETE WIRELESS: 13106
MENU CONFIG. 8
PREMERE
MENU CONFIG. 7
INIZIA REGISTRAZIONE
PREMERE TASTO
PREMERE
ORA ATTUALE: 03:53:45 PM
DATA CORRENTE: 01/03/2012
FORMATO ORA: 12 ore MM/GG/AAAA
MODALITÀ REGISTRAZIONE: ARRESTA SE PIENO
REGOLAZIONE ZERO DISPLAY: 10
REGOLAZIONE SCALA DISPLAY: 0
TIPO DI USCITA: 0-5V
MODALITÀ DISPLAY: NORMALE
MENU CONFIG. 6
PREMERE
MENU CONFIG. 5
INTERROMPI
REGISTRAZIONE
PREMERE TASTO
568.3
°F
PREMERE
PREMERE
SBLOCCA
53
INGRESSO: TC-J
VELOCITÀ GRAFICO A LINEE: 1 sec
VALORE MASSIMO GRAFICO A LINEE/BARRE: 800.0
VALORE MINIMO GRAFICO A LINEE/BARRE: 300.0
TIPO INGRESSO: TC-J
CATEGORIA: Unità di temperatura E.: °F
SEPARATORE DECIMALE: xxx.x
VALORE MIN. DISPLAY: -148.0
VALORE MAX. DISPLAY: 1400.0
PUNTO DI IMPOSTAZIONE: 450.0
ZONA NEUTRA: 10.0
PUNTO DI IMPOSTAZIONE: 700.0
ZONA NEUTRA: 10.0
67.
ALLARME 1: ATTIVO ALLARME 2: INATTIVO
PREMERE
MENU CONFIG. 1
PREMERE
MENU CONFIG. 2
PREMERE
MENU CONFIG. 3
[ALLARME 1]
PREMERE
MENU CONFIG. 4
[ALLARME 2]
°F
STATO: ABILITATO
SBLOCCA
BASSO
STAT O: ABILITATO
BLOCCA
ALTO
3-1
PULSANTE DI INVIO. SALVA SELEZIONE E SCORRI LE VOCI DI UN SOTTOMENU
INCREMENTA IL VALORE DEL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL VALORE DEL PARAMETRO/SELEZIONA VOCE.
DI CONFIGURAZIONE.
Figura 3-1. Diagramma di flusso del menu di configurazione
Page 11
Funzionamento
3
Menu di configurazione 1:
1- Velocità grafico a linee: questo parametro imposta la velocità del grafico
a linee. Può essere impostato da 1 a 60 secondi. Questo parametro imposta anche
l'intervallo di registrazione per il salvataggio dei dati nella memoria interna.
2 Valore massimo grafico a linee/barre: questo parametro imposta il valore
massimo del grafico a linee.
3- Valore minimo grafico a linee/barre: questo parametro imposta il valore
minimo del grafico a linee.
4- Tipo di ingresso: questo parametro seleziona il tipo di ingresso. Sono offerti
i seguenti tipi di ingresso :
TC-J RTD-2 RTD 2 fili, 100 ohm, curva europea.
TC-K RTD-3 RTD 3 fili, 100 ohm, curva europea.
TC-T 0-20 mA
TC-R 4-20 mA
TC-S 0-10 V
TC-E Wireless

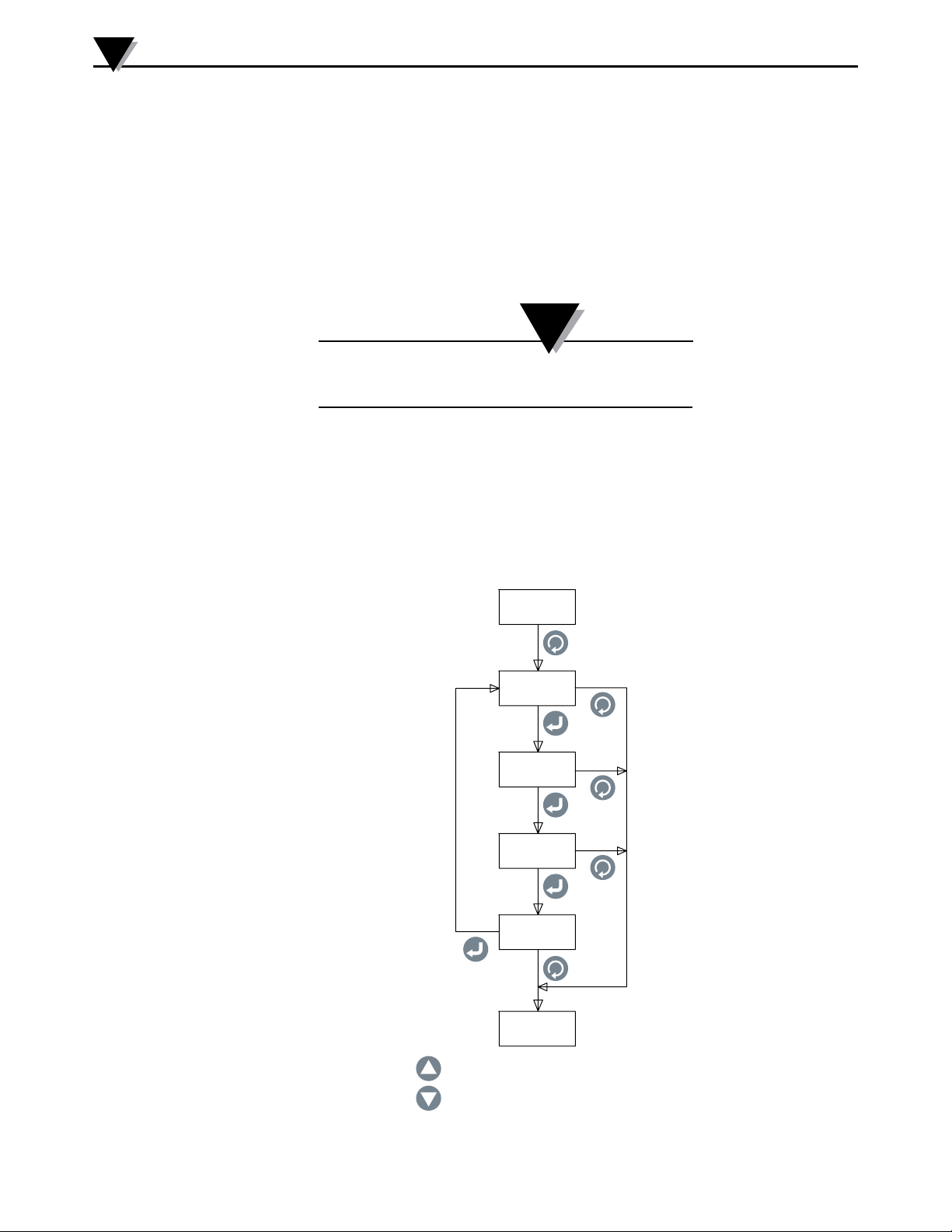

La figura 3-2 mostra il diagramma di flusso del menu di configurazione 1.
TEMPO REALE
(MODALITÀ OPERATIVA )
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
VELOCITÀ
GRAFICO
A LINEE
VALORE MASSIMO
GRAFICO A
LINEE/BARRE
VALORE MINIMO
GRAFICO A
LINEE/BARRE
TIPO DI
INGRESSO
PREMERE
PREMERE
PREMERE
MENU
CONFIG. 2
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
Figura 3-2. Diagramma di flusso del menu di configurazione 1
3-2
Page 12
3
Funzionamento
Menu di configurazione 2:
1. Categoria: è possibile selezionare la categoria della misura come temperatura,
pressione, potenza, pH, umidità, ecc.
2. Unità ingegneristica: è possibile impostare l'unità ingegneristica per la
categoria selezionata.
3. Separatore decimale: è possibile impostare il separatore decimale per la
lettura in ingresso del display.
4. Valore minimo del display: è possibile impostare l'intervallo minimo
in ingresso del display.
5. Valore massimo del display: è possibile impostare l'intervallo massimo
in ingresso del display.

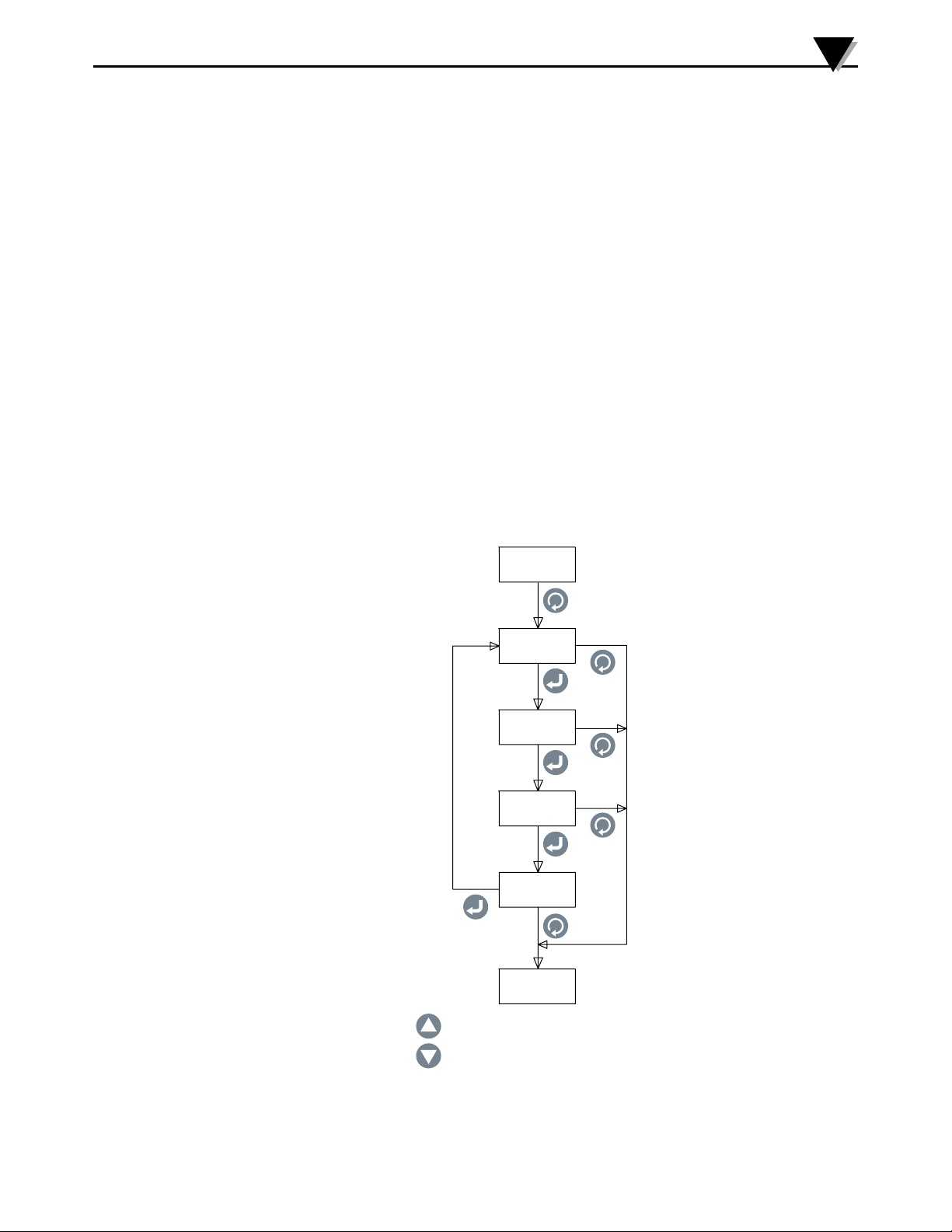

La figura 3-3 mostra il diagramma di flusso del menu di configurazione 2.
MENU
CONFIG. 2
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
Categoria
UNITÀ
INGEGNERISTICA
SEPARATORE
DECIMALE
VALORE MIN.
DISPLAY
VALORE MAX.
DISPLAY
MENU
CONFIG. 3
PREMERE
PREMERE
PREMERE
PREMERE
3-3
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
Figura 3-3. Diagramma di flusso del menu di configurazione 2
Page 13
Funzionamento
3
Menu di configurazione 3:
1. Punto di impostazione: è possibile impostare il 1° punto di impostazione
allarme ovunque nell'intervallo del display.
2. Zona neutra: è possibile impostare la zona neutra per il 1° allarme su relè.
3. Stato: è possibile abilitare o disabilitare il 1° allarme. Se il relè è precedentemente
agganciato, disabilitando/abilitando l'allarme reimposta il relè.
Se l'allarme è abilitato, è possibile impostare il relè per bloccare/sbloccare il
funzionamento. È possibile impostare il relè per un allarme alto o basso.

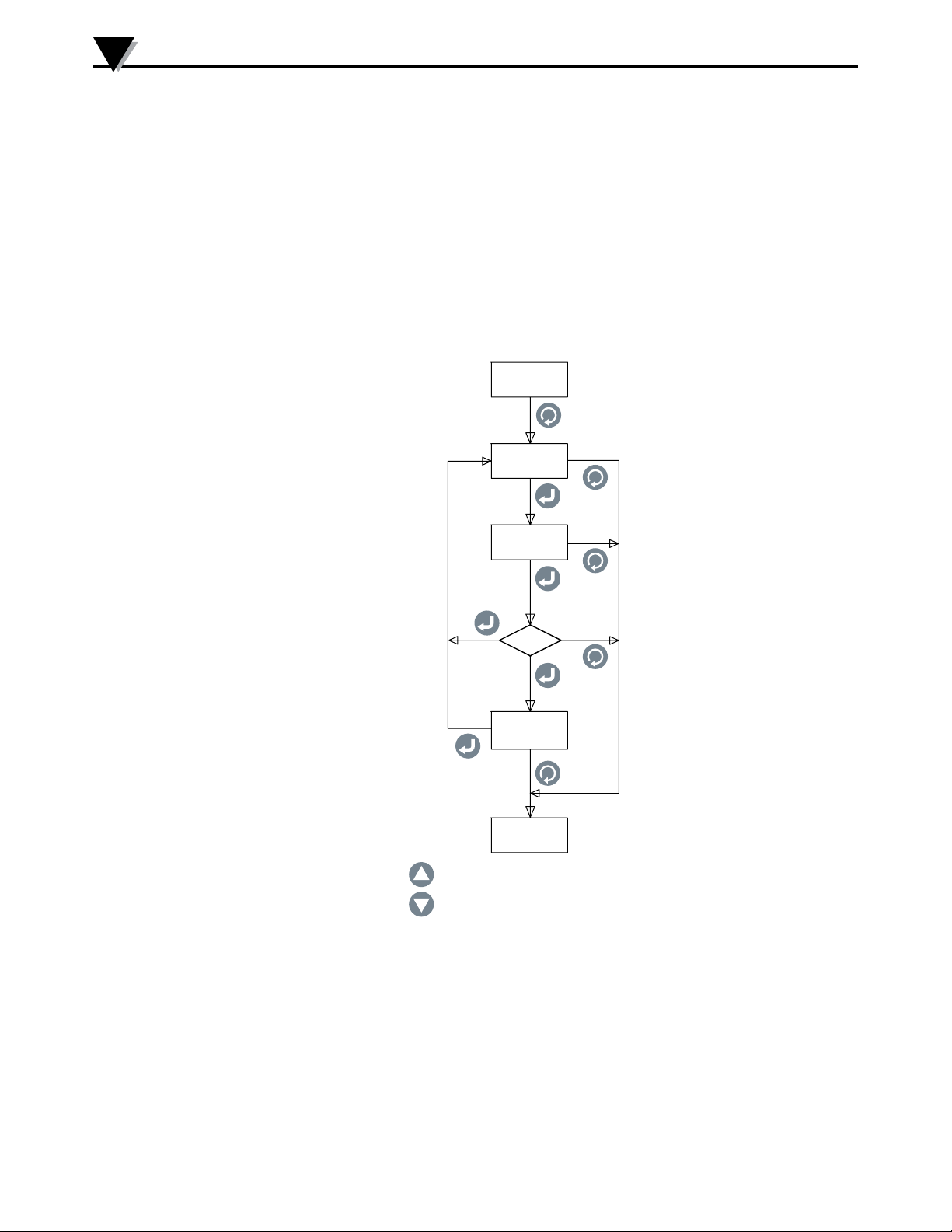

La figura 3-4 mostra il diagramma di flusso del menu di configurazione 3.
MENU
CONFIG. 3
PREMERE
PUNTO DI
IMPOSTAZIONE
ALLARME 1
PREMERE
ZONA NEUTRA
PREMERE
DISABILITAT O
PREMERE
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
STATO
ABILITAT O
BLOCCA/SBLOCCA
ALTO/BASSO
PREMERE
MENU
CONFIG. 4
PREMERE
PREMERE
PREMERE
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
Figura 3-4. Diagramma di flusso del menu di configurazione 3
3-4
Page 14
3
Funzionamento
Menu di configurazione 4:
1. Punto di impostazione: è possibile impostare il 2° punto di impostazione
allarme ovunque nell'intervallo del display.
2. Zona neutra: è possibile impostare la zona neutra per il 2° allarme su relè.
3. Stato: è possibile abilitare o disabilitare il 2° allarme. Se il relè è precedentemente
agganciato, disabilitando/abilitando l'allarme reimposta il relè.
Se l'allarme è abilitato, è possibile impostare il relè per bloccare/sbloccare il
funzionamento. È possibile impostare il relè per un allarme alto o basso.

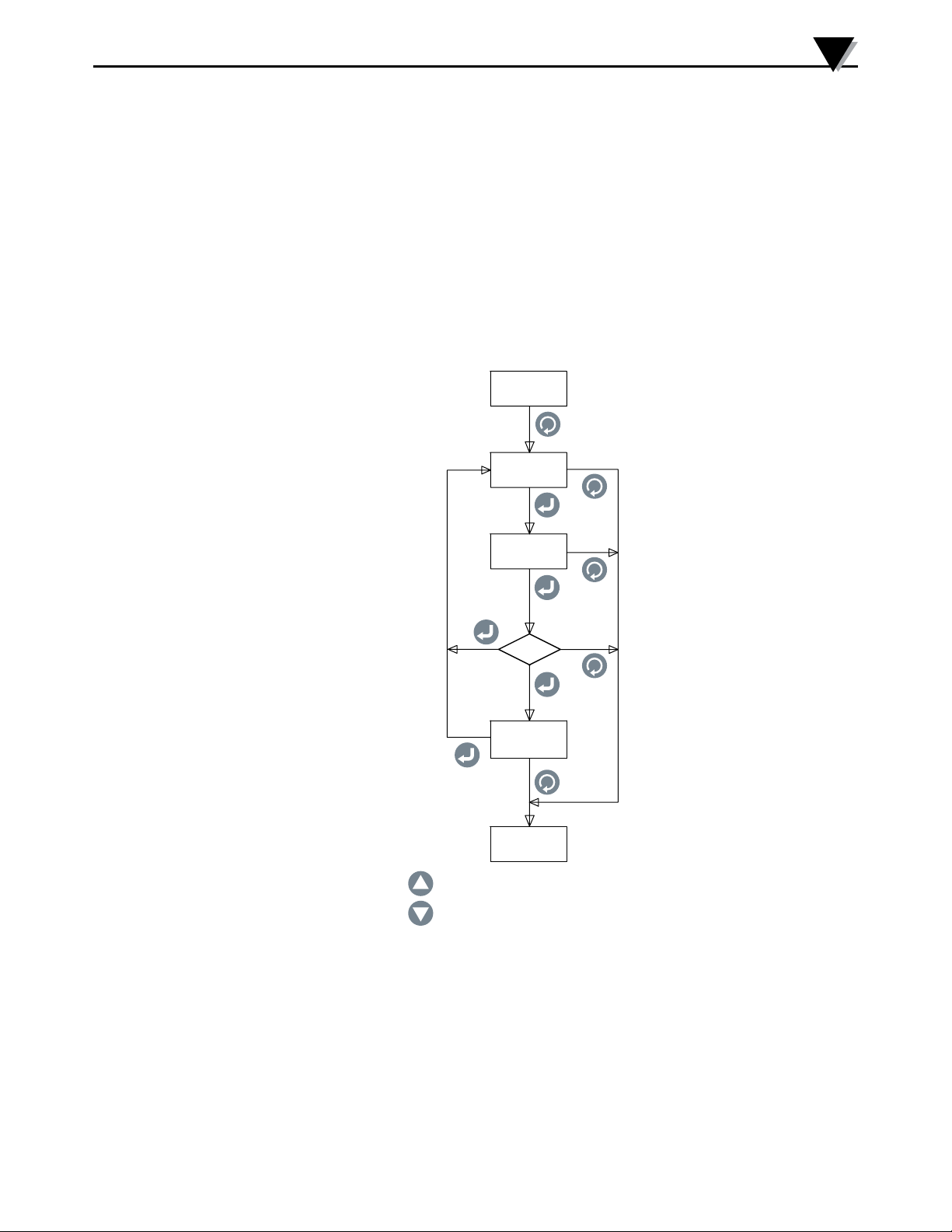

La figura 3-5 mostra il diagramma di flusso del menu di configurazione 4.
MENU
CONFIG. 4
PREMERE
PUNTO DI
IMPOSTAZIONE
ALLARME 2
PREMERE
ZONA NEUTRA
PREMERE
ABILITATO
ALTO/BASSO
PREMERE
STATO
BLOCCA
/SBLOCCA
MENU
CONFIG. 5
DISABILITATO
PREMERE
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
PREMERE
PREMERE
PREMERE
3-5
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
Figura 3-5. Diagramma di flusso del menu di configurazione 4
Page 15
Funzionamento
Menu di configurazione 5:
1. Regolazione zero del display: è possibile regolare lo zero della lettura del
display a un punto positivo o negativo (fino a 9999). Una finestra a comparsa
visualizza il valore di processo attuale mentre si regola lo zero. Ad esempio,
la temperatura visualizzata è 72,5 °F, quattro scatti positivi di regolazione
dello zero cambiano il display in 72,9 °F. Quattro scatti negativi cambiano
il display in 72,1 °F.
2. Regolazione scala del display: è possibile regolare la scala della lettura del
display a un punto positivo o negativo (fino a 9999). Una finestra a comparsa
visualizza il valore di processo attuale mentre si regola la scala.
3. Tipo di uscita: è possibile selezionare il tipo di uscita analogica a 0-5 V CC
o 4-20 mA. L'uscita analogica corrisponde all'intervallo di ingresso del display.
Ecco un esempio:
Tipo di ingresso: TC-K
Valore minimo del display: 0
Valore massimo del display: 500
Uscita analogica: 0-5 V CC
4. Modalità del display: è possibile impostare la visualizzazione del display
a Normale o Invertita, a seconda della visibilità dello schermo.
3
La figura 3-6 mostra il diagramma di flusso del menu di configurazione 5.
MENU
CONFIG. 5
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
REGOLAZIONE
ZERO DISPLAY
PREMERE
REGOLAZIONE
SCALA DISPLAY
PREMERE
TIPO DI
USCITA
PREMERE
MODALITÀ
DISPLAY
PREMERE
CONFIG.
MENU6
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
Figura 3-6. Diagramma di flusso del menu di configurazione 5
3-6
Page 16
3
Funzionamento
Menu di configurazione 6:
1. Ora attuale: è possibile impostare l'ora attuale. Può essere impostata come
AM/PM (12 ore) o come ora militare (24 ore).
2. Data corrente: è possibile impostare la data corrente. Può essere selezionato
il formato della data. L'impostazione predefinita è MM/GG/AAAA.
3. Formato dell'ora: è possibile impostare i formati della data e dell'ora.
L'ora può essere impostata come 12/24 ore. Il formato della data può essere
impostato a MM/GG/AAAA, GG/MM/AAAA o AAAA/MM/GG.
NOTA:
Le impostazioni di ora e data sono perse se si toglie
l'alimentazione.
4. Modalità di registrazione: è possibile impostare la modalità di registrazione.
Può essere impostata a “Arresta se pieno”, cioè la registrazione dei dati si
interrompe quando è esaurita la memoria interna o “Buffer circolare”, cioè una
volta esaurita la memoria la registrazione dei dati continua sovrascrivendo
i dati più vecchi in memoria.
La figura 3-7 mostra il diagramma di flusso del menu di configurazione 6.
MENU
CONFIG. 6
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
IMPOSTA ORA
ATTUALE
PREMERE
IMPOSTA DATA
CORRENTE
PREMERE
IMPOSTA
FORMATO ORA
PREMERE
IMPOSTA MODALITÀ
DI REGISTRAZIONE
PREMERE
3-7
MENU
CONFIG. 7
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
Figura 3-7. Diagramma di flusso del menu di configurazione 6
Page 17
Funzionamento
Menu di configurazione 7:
1. Inizio registrazione: è possibile impostare la condizione per l'inizio della
registrazione dei dati come segue:
• Pressione tasto - In modalità grafico a linee, premere
per avviare
la registrazione.
• Allarme 1 ATTIVO – La registrazione inizia quando l'allarme 1 è attivo.
• Allarme 1 INATTIVO – La registrazione inizia quando l'allarme 1 è inattivo.
• Allarme 2 ATTIVO – La registrazione inizia quando l'allarme 2 è attivo.
• Allarme 2 INATTIVO – La registrazione inizia quando l'allarme 2 è inattivo.
• Ora/Data – La registrazione inizia al raggiungimento di una data/ora
preimpostata. È possibile impostare i formati della data e dell'ora per
l'inizio della registrazione.
2. Interrompi registrazione: è possibile impostare la condizione per l'arresto
della registrazione dei dati come segue:
• Pressione tasto - In modalità grafico a linee, premere
per arrestare
la registrazione.
• Allarme 1 ATTIVO – La registrazione si arresta quando l'allarme 1 è attivo.
• Allarme 1 INATTIVO – La registrazione si arresta quando l'allarme 1 è inattivo.
• Allarme 2 ATTIVO – La registrazione si arresta quando l'allarme 2 è attivo.
• Allarme 2 INATTIVO – La registrazione si arresta quando l'allarme 2 è inattivo.
• Ora/Data – La registrazione si arresta al raggiungimento di una data/
ora preimpostata. È possibile impostare i formati della data e dell'ora per
l'arresto della registrazione.

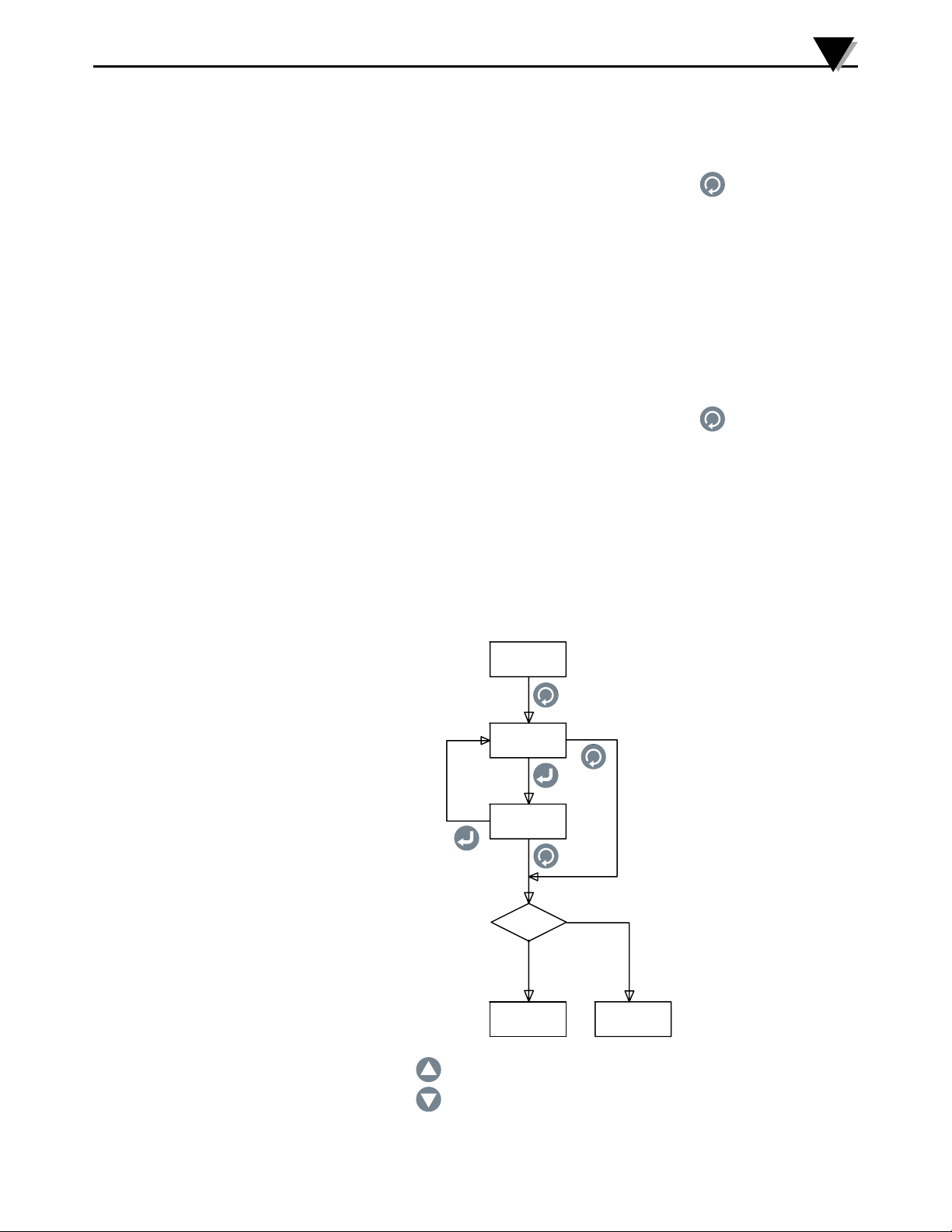

La figura 3-8 mostra il diagramma di flusso del menu di configurazione 7.
3
MENU
CONFIG. 7
PREMERE
IMPOSTA INIZIO
REGISTRAZIONE
PREMERE
PREMERE
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
IMPOSTA FINE
REGISTRAZIONE
PREMERE
INGRESSO
WIRELESS
YES
CONFIG. 8
MENU
DIAGRAMMA DI FLUSSO
REGISTRAZIONE DATI 2
PREMERE
NO
TEMPO REALE
(MODALITÀ
OPERATIVA)
Figura 3-8. Diagramma di flusso del menu di configurazione 7
3-8
Page 18
3
Funzionamento
Menu di configurazione 8:
Questo menu appare solo quando il tipo di ingresso è selezionato come Wireless
nel Menu di configurazione 1.
1. Indirizzo del trasmettitore: è possibile impostare l'indirizzo del
trasmettitore wireless da 1 a 99.
2. Indirizzo del ricevitore: è possibile impostare l'indirizzo del ricevitore
wireless da 1 a 99.
3. Timeout: questo è il periodo di tempo in cui l'unità continua a controllare
i dati da un trasmettitore wireless, prima che vada in timeout. Può essere
impostato da 6 a 360 secondi.
4. Canale wireless: è possibile impostare il canale wireless da 11 a 26.
Questo rappresenta il canale di frequenza.
5. ID rete wireless: è possibile impostare l'ID della rete wireless da 1 a 65533.

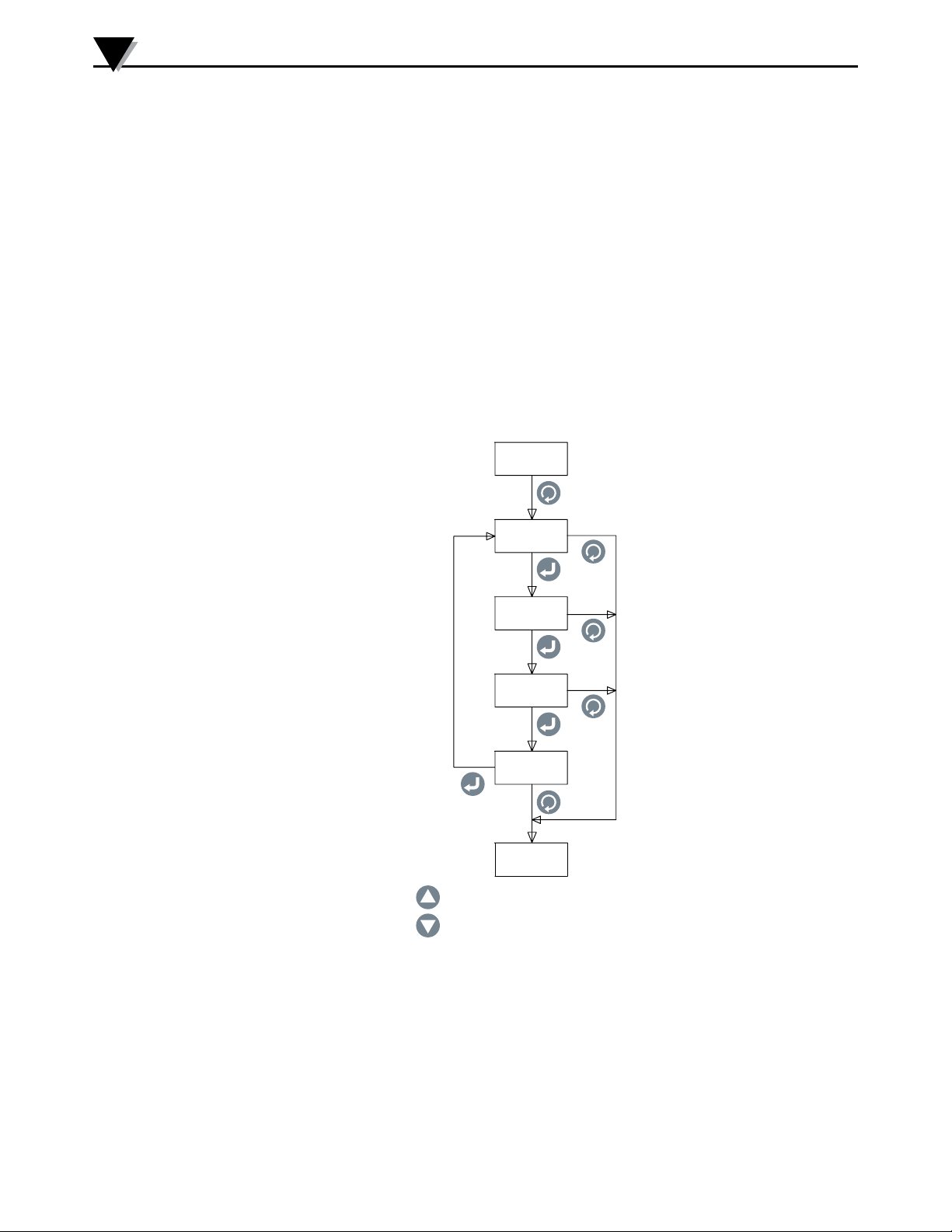

La figura 3-9 mostra il diagramma di flusso del menu di configurazione 8.
CONFIG. 8
PREMERE
MENU
DIAGRAMMA DI FLUSSO
INGRESSO WIRELESS
IMPOSTA
INDIRIZZO
TRASMETTITORE
PREMERE
IMPOSTA
INDIRIZZO
RICEVITORE
PREMERE
IMPOSTA
TIMEOUT
PREMERE
PREMERE
INCREMENTA IL PARAMETRO/SELEZIONA VOCE.
DECREMENTA IL PARAMETRO/SELEZIONA VOCE.
IMPOSTA
CANALE E
ID RETE
PREMERE
TEMPO REALE
(MODALITÀ
OPERATIVA)
PREMERE
PREMERE
PREMERE
Figura 3-9. Diagramma di flusso del menu di configurazione 8
3-9
3.3 Configurazione ingresso termocoppia.
Dopo aver cablato il pannello posteriore per la connessione termocoppia (vedere
figura 2-4), segue un esempio di configurazione del misuratore a pannello per un
ingresso termocoppia:
Tipo di ingresso: TC-K
Categoria: Temperatura
Unità ingegneristica: ºF
Separatore decimale: xxx.x
Valore minimo del display: -148.0
Valore massimo del display: 2300.0
Page 19
3.4 Configurazione ingresso RTD.
Dopo aver cablato il pannello posteriore per la connessione RTD (vedere figura
2-4), segue un esempio di configurazione del misuratore a pannello per un
ingresso RTD:
Tipo di ingresso: RTD-3
Categoria: Temperature
Unità ingegneristica: ºF
Separatore decimale: xxx.x
Valore minimo del display: -328.0
Valore massimo del display: 1562.0
3.5 Configurazione ingresso tensione di processo.
Dopo aver cablato il pannello posteriore per la connessione tensione di processo
(vedere figura 2-4), segue un esempio di configurazione del misuratore a
pannello per un ingresso tensione di processo:
Tipo di ingresso: 0-5 V
Categoria: Flusso
Unità ingegneristica: GPM
Separatore decimale: xxxx
Valore minimo del display: 0
Valore massimo del display: 4500
Funzionamento
3
3.6 Configurazione ingresso corrente di processo.
Dopo aver cablato il pannello posteriore per la connessione corrente di processo
(vedere figura 2-4), ecco un esempio di configurazione del misuratore a pannello
per un ingresso corrente di processo:
Tipo di ingresso: 4-20 mA
Categoria: Pressione
Unità ingegneristica: PSI
Separatore decimale: xxx.x
Valore minimo del display: 0.0
Valore massimo del display: 100.0
3.7 Configurazione grafico a linee/barre.
Di seguito un esempio di configurazione del misuratore a pannello per
visualizzazione grafica a linee o a barre orizzontali:
Velocità grafico a linee: 1 sec
Valore massimo grafico a linee/barre: 800.0
Valore minimo grafico a linee/barre: 300.0
La velocità del grafico a linee è l'intervallo di tempo con cui il grafico a linee viene
aggiornato. La stessa velocità viene utilizzata per l'intervallo di registrazione dei
dati. La barra del grafico a linee è la media di tutti i campionamenti dell'ingresso
nell'intervallo di tempo (velocità). I valori massimo e minimo del grafico a linee/
barre sono le proporzioni del grafico a linee/barre orizzontali.
3-10
Page 20
3
Funzionamento
3.8 Configurazione uscita di allarme.
Ecco un esempio di configurazione del misuratore a pannello per le uscite di
allarme (presumendo un ingresso da termocoppia):
[Allarme 1]
Punto di impostazione: 450.0
Zona neutra: 10.0
Stato: abilita
blocco
in basso
[Allarme 2]
Punto di impostazione: 700.0
Zona neutra: 10.0
Stato: abilita
blocco
in alto
Quando un allarme è disabilitato, le altre selezioni (blocca/sblocca, alto/basso)
non sono visualizzate.
3.9 Visualizzazioni del display.
Il modello DPi1701 visualizza il parametro di immissione in 4 modalità diverse:
formato digitale, display grande, grafico a barre orizzontali e grafico a linee.
La figura 3-10 mostra il diagramma di flusso delle visualizzazioni del display.
È possibile scorrere le visualizzazioni del display premendo il
INGRESSO: TC-J ALLARME1: ATTIVO ALLARME 2: INATTIVO
567.3
5
67.53
PREMERE
PREMERE
INGRESSO: TC-J
AL1:1
°F67.
3
PREMERE
°F
SBLOCCA
°F
AL2:0
DISPLAY DIGITALE
(PREDEFINITA)
DISPLAY GRANDE
VISUALIZZAZIONE
GRAFICO A BARRE
tasto.
3-11
800
PREMERE
300
VELOCITÀ:1s
Figura 3-10. Diagramma di flusso delle visualizzazioni del display
TRASC:00:01:08
567.3
VISUALIZZAZIONE
GRAFICO A LINEE
°F
Nella modalità grafico barre sono visualizzati anche il valore attuale, tipo di
immissione e lo stato degli allarmi. Le due frecce sul grafico a barre indicano i
punti di impostazione allarmi basso e alto.
Page 21

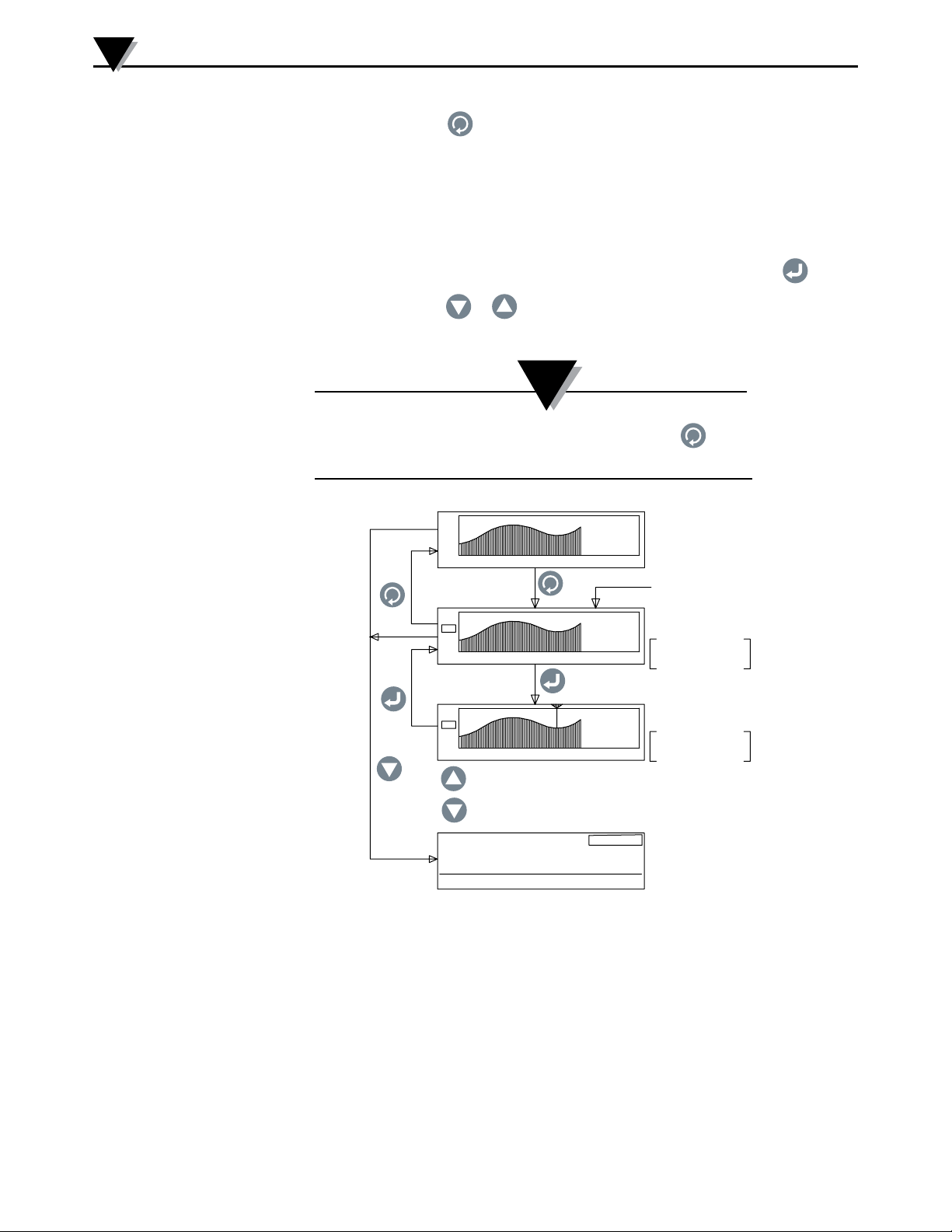

Nella modalità grafico a linee sono visualizzati anche il valore attuale, la velocità
ed il tempo trascorso (HH:MM:SS). Il tempo trascorso avanza con la velocità.
Ad esempio se la velocità è 10 secondi, il tempo trascorso avanza ogni 10 secondi.
3.10 Modalità display max/min.
Funzionamento
3

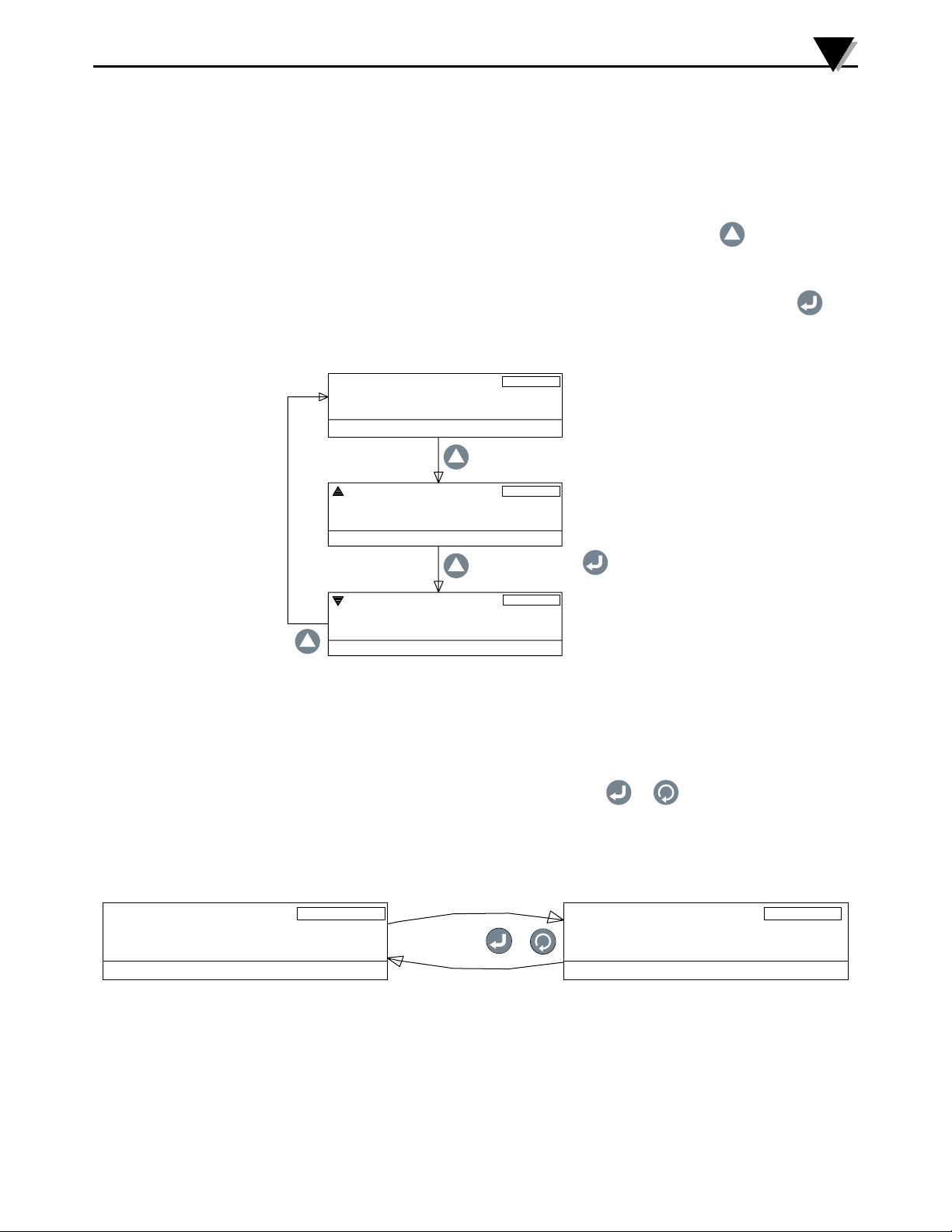

È possibile visualizzare i valori minimo e massimo premendo il
Il display mostra una freccia in su nell'angolo superiore sinistro del display, per
indicare la modalità di visualizzazione massimo. Visualizza una freccia in basso
per indicare la modalità di visualizzazione minimo. È possibile premere il
tasto per visualizzare i valori minimo e massimo. La figura 3-11 mostra il
diagramma di flusso delle visualizzazioni del display.
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
DISPLAY DIGITALE
DISPLAY DIGITALE
DISPLAY DIGITALE
DISPLAY DIGITALE
DISPLAY DIGITALE
DISPLAY DIGITALE
DISPLAY DIGITALE
DISPLAY DIGITALE
(PREDEFINITA)
(PREDEFINITA)
(PREDEFINITA)
(PREDEFINITA)
(PREDEFINITA)
(PREDEFINITA)
(PREDEFINITA)
(PREDEFINITA)
SBLOCCA
SBLOCCA
SBLOCCA
MODALITÀ DI
MODALITÀ DI
MODALITÀ DI
MODALITÀ DI
MODALITÀ DI
MODALITÀ DI
MODALITÀ DI
MODALITÀ DI
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
VISUALIZZAZIONE MAX
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
PREMERE PER REIMPOSTARE
VALORI MIN/MAX
VALORI MIN/MAX
VALORI MIN/MAX
VALORI MIN/MAX
VALORI MIN/MAX
VALORI MIN/MAX
VALORI MIN/MAX
VALORI MIN/MAX
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
MODALITÀ
MODALITÀ
MODALITÀ
MODALITÀ
MODALITÀ
MODALITÀ
MODALITÀ
MODALITÀ
DISPLAY MIN.
DISPLAY MIN.
DISPLAY MIN.
DISPLAY MIN.
DISPLAY MIN.
DISPLAY MIN.
DISPLAY MIN.
DISPLAY MIN.
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
°F
°F
°F
°F
°F
°F
°F
°F
3765
3765
3765
3765
3765
3765
3765
3765
.
.
.
.
.
.
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
°F
°F
°F
°F
°F
°F
°F
°F
2.
487
2.
487
2..487
2..487
2.
487
2.
487
2.
487
2.
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
PREMERE
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
INGRESSO: TC-J ALLARME 1: ATTIVO ALLARME 2: INATTIVO
487
SBLOCCA
SBLOCCA
SBLOCCA
SBLOCCA
°F
°F
°F
°F
°F
°F
°F
°F
6.593
6.593
6.593
6.593
6.593
6.593
6.593
6.593
tasto.
Figura 3-11. Diagramma di flusso MAX/MIN.
3.11 Blocco/sblocco misuratore a pannello.
È possibile bloccare/sbloccare il misuratore a pannello per proteggerlo da un
accesso non autorizzato tenendo premuti i tasti
In modalità di blocco non è possibile entrare nei menu di configurazione
ed apportare qualsiasi modifica. La figura 3-12 mostra il diagramma di flusso
delle visualizzazioni del display.
SBLOCCA
567.3
ALLARME1: ATTIVOINGRESSO: TC-J ALLARME 2: INATTIVO
°F
TENERE PREMUTO
PER 3 SECONDI
Figura 3-12. Diagramma di flusso blocco/sblocco
+
3.12 – Registrazione dati.
È possibile memorizzare fino a 85.000 punti dati immessi nella memoria
interna del misuratore. Per ogni dato registrato vengono indicate l'ora e la
data. L'intervallo di registrazione è lo stesso del parametro Velocità. È possibile
impostare la condizione di registrazione in base alla pressione del tasto, allo
+ per più di 3 secondi.
567.3
ALLARME1: ATTIVOINGRESSO: TC-J ALLARME 2: INATTIVO
°F
BLOCCO
3-12
Page 22
3
Funzionamento
stato di attività o inattività
dell'allarme 1 o 2, oppure ad un'ora e data
preimpostata. I menu di configurazione 6 e 7 forniscono tutte le impostazioni per
la funzione di registrazione dati. Quando si registra in tempo reale, l'icona LOG
ed il numero del file di dati appaiono sulla sinistra della schermata in modalità
“Arresta se pieno”. Anche l'icona LOG lampeggia (durante la registrazione)
quando ci si trova nella visualizzazione digitale principale. È possibile esaminare
e scorrere i dati registrati nella visualizzazione sul display premendo il
È possibile utilizzare i tasti
o
per scorrere i dati registrati indietro ed in
tasto.
avanti. Visualizza il valore di processo registrato con l'ora e la data corrispondenti.
La figura 3-13 mostra il diagramma di flusso della schermata di registrazione dati.
NOTA:
In modalità di registrazione dati è possibile disattivare
sempre la registrazione dei dati premendo il tasto
.
I dati registrati sono memorizzati nella memoria non volatile.
PREMERE
800
R/T
300
VELOCITÀ:1s
800
LOG
F:1
300
VELOCITÀ:1s
TRASC: 00:01:08
PREMERE
TRASC: 00:01:08
PREMERE
567.3
-OR-
567.3
VISUALIZZAZIONE
GRAFICO A LINEE
(TEMPO REALE)
°F
BASATA SU ORA/DATA
O ALLARME 1, 2
VISUALIZZAZIONE
MODALITÀ
REGISTRAZIONE
GRAFICO A LINEE
°F
IN TEMPO REALE
3-13
PREMERE
800
LOG
F:1
300
01/03/2012
03:54:35 PM
SCORRERE IN AVANTI I DATI. ANDARE
AVANTI NEL TEMPO.
SCORRERE INDIETRO I DATI. ANDARE
INDIETRO NEL TEMPO.
3.765
INGRESSO: TC-J ALLARME 2: INATTIVOALLARME 1: ATTIVO
517.8
SBLOCCA
°F
VISUALIZZAZIONE
MODALITÀ
REGISTRAZIONE
GRAFICO A LINEE
DEL TEMPO PASSATO
°F
DISPLAY
DIGITALE
(PREDEFINITA)
Figura 3-13. Diagramma di flusso della schermata di registrazione dati
• Quando la modalità di registrazione è impostata a “Arresta se pieno”,
è possibile registrare fino a 8 sessioni di registrazione separate. L'unità
non permette di registrare più di 8 file di dati. È necessario scaricare i file sul
PC e cancellare la memoria prima della sessione di registrazione successiva.
• Quando la modalità di registrazione è impostata a “Buffer circolare”, l'unità
chiede di cancellare la memoria prima di iniziare la registrazione. È necessario
scaricare i file di dati precedenti sul PC e quindi cancellare la memoria prima
della registrazione in modalità buffer circolare. La modalità buffer circolare
è in registrazione continua (un file di dati) e la registrazione non si arresta
quando si esaurisce la memoria. Continua sovrascrivendo il più vecchio
punto dati registrato.
Page 23
3.13 – Interfaccia PC.
È possibile eseguire le seguenti operazioni utilizzando il software applicativo del PC:
1. Scaricare e cancellare i dati registrati dal misuratore a pannello.
2. Leggere e modificare le impostazioni di configurazione del misuratore a pannello.
La figura 3-14 mostra la schermata del menu per scaricare i dati registrati. È possibile
scaricare fino a 8 file di dati dal misuratore a pannello evidenziando il numero del
file e facendo clic sul pulsante “Salva file selezionato”. È possibile salvare ogni file
di dati con l'estensione .csv per importarlo in un foglio elettronico Excel.
È possibile anche cancellare tutti i file di dati dal misuratore a pannello facendo
clic su “Elimina dal dispositivo”.
Quando si modificano le impostazioni di configurazione del
misuratore a pannello dal PC, assicurarsi che il misuratore non
sia in modalità di configurazione e sia in modalità operativa.
NOTA:
Funzionamento
3
Figura 3-14. Schermata del menu di scaricamento file di dati
3-14
Page 24
3
Funzionamento
La figura 3-15 mostra la schermata del menu per leggere e modificare le
impostazioni di configurazione del misuratore a pannello. È possibile leggere
le impostazioni del misuratore a pannello facendo clic sul pulsante “Leggi
dal dispositivo”. È possibile quindi apportare modifiche alle impostazioni e
salvarle sul dispositivo facendo clic sul pulsante “Salva sul dispositivo”. Queste
impostazioni sono le stesse del menu di configurazione del dispositivo. Le
opzioni sono classificate in base a ingresso/uscita, display, allarme 1, allarme 2,
registrazione e Wireless (opzionale). Potrebbe essere più facile apportare modifiche
alle impostazioni dall'applicazione del PC piuttosto che modificarle sul dispositivo.
3-15
Figura 3-15. Schermata delle impostazioni di configurazione
NOTA:
Si potrebbe riscontrare un messaggio di errore quando
si incrementa o si diminuisce la selezione delle cifre
decimali. Si può immettere manualmente il valore delle cifre
decimali per evitare un eventuale messaggio d'errore sulla
schermata di configurazione.
Page 25
Funzionamento
Comandi PC: segue un elenco dei comandi del PC per comunicare con il dispositivo.
ENQ<CR> Visualizza l'ID dell'unità e la versione del firmware.
ERASE Cancella l'intera memoria interna EEPROM, reimposta il file system interno
ESEMPIO: Comando Risposta
ERASE<CR> Erased<CRLF>
AMPM Visualizza o imposta il formato dell'ora a 24/12 ore. [0 = 24 ore, 1 = 12 ore]
ESEMPIO: Comando Risposta
Visualizza il formato dell'ora AMPM<CR> 12 Hr<CRLF>
Imposta il formato a 24 ore AMPM 0<CR> 24 Hr<CRLF>
Imposta il formato a 12 ore AMPM 1<CR> 12 Hr<CRLF>
TIME Visualizza o imposta l'ora [AMPM impostato a 12 ore]
ESEMPIO: Comando Risposta
Visualizza l'ora TIME<CR> 01:00:00 PM<CRLF>
Imposta il formato a 15 TIME 15<CR> 03:00:00 PM<CRLF>
Imposta il formato a 15:30 TIME 15 30<CR> 03:30:00 PM<CRLF>
Imposta il formato a 15:30:10 TIME 15 30 10<CR> 03:30:10 PM<CRLF>
Visualizza o imposta l'ora [AMPM impostato a 24 ore]
ESEMPIO: Comando Risposta
Visualizza l'ora TIME<CR> 13:00:00<CRLF>
Imposta il formato a 15 TIME 15<CR> 15:00:00<CRLF>
Imposta il formato a 15:30 TIME 15 30<CR> 15:30:00<CRLF>
Imposta il formato a 15:30:10 TIME 15 30 10<CR> 15:30:10<CRLF>
3
DATE Visualizza o imposta la data
ESEMPIO: Comando Risposta
Visualizza la data DATE<CR> 01/05/2012<CRLF>
Imposta la data a 06/04/2012 DATE 06 04 2012<CR> 06/04/2012<CRLF>
Imposta la data a 05 DATE 05<CR> 05/04/2012<CRLF>
Imposta la data a 06/12 DATE 06 12<CR> 06/12/2012<CRLF>
XD Visualizza il valore di processo, l'unità ingegneristica, il tipo di ingresso,
lo stato del blocco e lo stato degli allarmi
ESEMPIO: Comando Risposta
XD<CR> -103°F TC-K UNLOCK 0 1<CRLF>
In questo esempio:
Valore di processo: -103
Unità ingegneristica: °F
Tipo di ingresso: TC-KR
Stato del blocco: SBLOCCA
Stato allarme 1: 0 significa INATTIVO
Stato allarme 2: 1 significa ATTIVO
Nota: <CR> significa ritorno a capo, <CRLF> significa ritorno a capo con avanzamento riga.
Se c'è uno spazio nella struttura del comando, è necessario inserirlo e non è possibile eliminarlo.
3-16
Page 26
4
Specifiche
Sezione 4 - Specifiche.
GENERALI
Precisione della termocoppia
Tipo J: 0,5 ºC (0,9 ºF)
Tipo K: 0,5 ºC (0,9 ºF)
Tipo E: 0,5 °C (0,9 °F)
Tipo T: 0,5 ºC (0,9 ºF)
Tipo R e S: 2,5 °C (4,5 °F) o 0,5% del fondo scala
Intervallo termocoppia
Tipo J: da -100 a 760 ºC (da -148 a 1400 ºF)
Tipo K: da -100 a 1260 ºC (da -148 a 2300 ºF)
Tipo E: da -200 a 849 °C (da -328 a 1560 °F)
Tipo T: da -200 a 400 ºC (da -328 a 752 ºF)
Tipo R e S: da 100 a 1760 ºC (da 212 a 3200 ºF)
Periodo di riscaldamento
termocoppia: 45 minuti
Deriva zero termocoppia: 0,06 °C/°C
Rilevazione termocoppia aperta: fondo scala
Resistenza conduttore della
termocoppia: 100 ohm max.
RTD: 100 ohm Platino, 2 o 3 fili, curva 0,00385
Precisione RTD: 0,5 ºC (0,9 ºF)
Intervallo RTD: da -200 a 850 ºC (da -328 a 1562 ºF)
Rilevazione RTD aperta: fondo scala
Precisione ingresso processo
(tensione o corrente): 0,1% della lettura
Intervallo tensione in ingresso: da 0 a 10 V CC
Intervallo corrente in ingresso: da 0 a 20 mA e da 4 a 20 mA
Velocità di campionamento: 4 campioni al secondo
Selezione decimali: nessuna, 0,1 – ingresso temperatura
nessuna, 0,1, 0,01, 0,001 – ingresso processo
Diagramma Tempo Velocità: Regolabile da 1 a 60 sec
Interfaccia PC: USB o RS232 isolata, velocità 9600 Baud, 8-bit
dati, nessuna parità, 1 bit di stop
Software: Compatibile con Windows 7, *8, e 10
* Per Windows 8.1, .NET Framework 3.5 deve essere installato.
4-1
Registrazione dati
Dati registrati: fino a 85.000 punti dati
Intervallo di registrazione: Regolabile da 1 a 60 sec
File dati massimi: 8 - solo in modalità di registrazione
“Arresta se pieno”
Modalità di registrazione: “Arresta se pieno” o “Buffer circolare”
Inizio registrazione: pressione tasto, allarme 1/2 ATTIVO, allarme
1/2 INATTIVO, ora/data
Arresto registrazione:
pressione tasto, allarme 1/2 ATTIVO,
allarme 1/2 INATTIVO, ora/data
Page 27
Specifiche
4
WIRELESS
Portante trasmettitore RF: ISM 2,4GHz. Spettro ampiezza a diffusione di
sequenza, licenza gratuita in tutto il mondo (US,
Canada ed Europa)
Potenza RF in uscita: 10 dBm (10 mW)
Intervallo RG al chiuso/in
ambiente urbano: fino a 40 m (130')
All'aperto/linea ottica: fino a 120 m (400')
Indirizzo del trasmettitore: 1-99 (predefinito 1)
Indirizzo del ricevitore: 0-99 (predefinito 0)
Timeout: da 6 a 360 secondi
Canale wireless: 11-26 (predefinito 12)
ID rete wireless: 0-65533 (predefinito 13106)
Relè di
allarme: SPDT, 250 V CA o 30 V CC a 3A resistivo
250 V CA o 30 V CC a 1A induttivo
Allarme 1: relè SPDT
Abilita/disabilita: impostato da schermata del display
Allarme alto/basso: impostato da schermata del display
Bloccato/Sbloccato: impostato da schermata del display
Allarme 2: relè SPDT
Abilita/disabilita: impostato da schermata del display
Allarme alto/basso: impostato da schermata del display
Bloccato/Sbloccato: impostato da schermata del display
Uscita: da 4 a 20 mA o da 0 a 5 V CC isolata
Carico in uscita: 1K - ohm Min - 0/5 V CC
350 ohm Max - 4/20 mA
Tensione
di eccitazione: isolata; 24 V CC a 25 mA
Isolamento da alimentazione
a ingresso/uscita: 3000 V CA per 1 minuto
Da alimentazione a relè: 3000 V CA per 1 minuto
Da ingresso a uscita: 1110 V CA per 1 minuto
Da USB a ingresso/uscita: 1110 V CA per 1 minuto
Da RS232 a ingressi: 1110 V CA per 1 minuto
Da uscite analogiche
a ingressi: 1110 V CA per 1 minuto
Alimentazione generale: 90/240 V CA ±10%, 50-400 Hz
Condizioni d’esercizio: da 0 a 50°C (da 32 a 122°F), 90% di UR senza
condensa
Protezione: maschera frontale NEMA -1/Tipo 1
Dimensioni: 48A x 96L x 118 mm P (1,89 x 3,78 x 4,65")
Foratura del pannello: 45 A x 92 mm L (1,772 x 3,622")
Peso: 295 g (0,65 lb)
4-2
Page 28
GARANZIA/DISCLAIMER
OMEGA ENGINEERING, INC. garantisce che questa unità è esente da difetti di materiali e manodopera
per un periodo di 60 mesi dalla data di acquisto. La GARANZIA OMEGA aggiunge un (1) altro mese
come periodo di tolleranza alla normale garanzia di cinque (5) anni del prodotto per coprire i tempi di
gestione e spedizione. Questo assicura che i clienti OMEGA ricevano la massima copertura su ogni prodotto.
Se l'unità è guasta, deve essere reinviata alla fabbrica per un esame. L'assistenza clienti OMEGA emetterà
un numero di autorizzazione al rientro (AR) immediatamente dopo la richiesta telefonica o scritta. Dopo
l'esame da parte di OMEGA, se si riscontra che l'unità è difettosa, sarà riparata o sostituita gratuitamente.
La GARANZIA OMEGA non si applica a difetti che derivano da qualsiasi azione dell'acquirente, inclusi,
ma non esclusivamente, il danneggiamento, l'interfacciamento sbagliato, il funzionamento fuori dai limiti
di progettazione, le riparazioni errate o le modifiche non autorizzate. Questa GARANZIA è NULLA se
l'unità mostra segni di manomissione o di essere stata danneggiata a seguito di corrosione o corrente,
calore, umidità o vibrazioni in eccesso; specifiche sbagliate; errori di applicazione; uso improprio o altre
condizioni operative fuori dal controllo di OMEGA. Componenti la cui usura non è garantita, inclusi in
modo non esclusivo i punti di contatto, i fusibili e i triac.
OMEGA è lieta di offrire suggerimenti sull'utilizzo dei suoi svariati prodotti. Tuttavia, OMEGA
non si assume alcuna responsabilità per qualsiasi omissione o errore né si assume alcuna
responsabilità per qualsiasi danno derivante dall'utilizzo dei suoi prodotti in conformità
alle informazioni fornite da OMEGA, verbali o scritte. OMEGA garantisce solo che le parti
prodotte dalla società saranno secondo le specifiche ed esenti da difetti. OMEGA NON
ESPRIME ALCUN'ALTRA GARANZIA O RAPPRESENTAZIONE DI QUALSIASI GENERE, ESPLICITA
O IMPLICITA, SE NON QUELLA DEL TITOLO E SONO PERTANTO ESCLUSE TUTTE LE GARANZIE
IMPLICITE INCLUSA QUALSIASI GARANZIA DI COMMERCIABILITÀ E IDONEITÀ PER UN
PARTICOLARE SCOPO. LIMITAZIONE DI RESPONSABILITÀ: i rimedi proposti all'acquirente
e qui indicati sono esclusivi, e la responsabilità totale di OMEGA in riferimento a questo ordine,
basata sul contratto, garanzia, negligenza, indennizzo, responsabilità incondizionata o di altra
natura, non potrà superare il prezzo di acquisto del componente su cui è basata la responsabilità.
In nessun caso OMEGA sarà responsabile di danni conseguenti, accidentali o speciali.
CONDIZIONI: le apparecchiature vendute da OMEGA non sono progettate per essere utilizzate, né
saranno utilizzate: (1) come “Componente di base” secondo 10 CFR 21 (NRC), usate in o per qualsiasi
installazione o attività nucleare; o (2) in applicazioni mediche o utilizzate su esseri umani. Nel caso in
cui un prodotto venga usato in o con qualsiasi installazione o attività nucleare o applicazione medica,
utilizzato su esseri umani o usato impropriamente in qualsiasi modo, OMEGA non si assume alcuna
responsabilità come sottolineato nei termini della nostra GARANZIA/DISCLAIMER e, inoltre, l'acquirente
indennizzerà OMEGA e riterrà OMEGA indenne da qualsiasi responsabilità o danno di qualsiasi natura
derivante da tale utilizzo dei prodotti.
RICHIESTE/DOMANDE DI RESO
Indirizzare tutte le richieste e le domande relative a garanzia e riparazioni al reparto assistenza clienti di
OMEGA. PRIMA DI RESTITUIRE QUALSIASI PRODOTTO A OMEGA, L'ACQUIRENTE DEVE OTTENERE
UN NUMERO DI AUTORIZZAZIONE AL RESO (AR) DALL'UFFICIO ASSISTENZA CLIENTI DI OMEGA
(PER EVITARE RITARDI DI GESTIONE). Il numero AR assegnato deve essere quindi indicato sulla
confezione di reso e su qualsiasi corrispondenza.
L'acquirente è responsabile delle spese di spedizione, trasporto, assicurazione ed imballo corretto in
modo da evitare danneggiamenti durante il trasporto.
PER RESI IN GARANZIA, avere disponibili le
seguenti informazioni PRIMA di contattare OMEGA:
1. Numero dell'ordine d'acquisto con cui il prodotto
è stato ACQUISTATO,
2. Modello e numero di serie del prodotto in
garanzia, e
3. Istruzioni per la riparazione e/o problemi
specifici relativi al prodotto.
La politica di OMEGA consiste nell'apportare modifiche di produzione, non modifiche del modello, ogni volta che è possibile
un miglioramento. Questo rende disponibili ai nostri clienti le applicazioni più aggiornate delle tecnologie e della progettazione.
OMEGA è un marchio registrato di OMEGA ENGINEERING, INC. Brevetto in corso
© Copyright 2013 OMEGA ENGINEERING, INC. Tutti i diritti riservati. Questo documento non può essere copiato,
fotocopiato, riprodotto, tradotto o ridotto per qualsiasi supporto elettronico o formato leggibile da macchine, in tutto o in
parte, senza il previo consenso scritto di OMEGA ENGINEERING, INC.
PER RIPARAZIONI NON IN GARANZIA, consultare
OMEGA per le tariffe di riparazione aggiornate.
Avere disponibili le seguenti informazioni PRIMA
di contattare OMEGA:
1. Numero dell'ordine d'acquisto a copertura del
COSTO della riparazione,
2. Modello e numero di serie del prodotto, e
3. Istruzioni per la riparazione e/o problemi
specifici relativi al prodotto.
Page 29
Dove trovo tutto quello che mi serve per
misurazioni e controlli di processo?
Da OMEGA… naturalmente!
Acquisti online sul sito it.omega.com
TEMPERATURA.
MU
Termocoppie, sonde RTD e a termistore, connettori, pannelli e gruppi.
MU
Filo: termocoppia, RTD e termistore.
MU
Calibratori e riferimenti per punto di congelamento.
MU
Registratori, unità di controllo e regolazione di processo.
MU
Pirometri all'infrarosso.
PRESSIONE, TENSIONE E FORZA.
MU
Trasduttori e misuratori di deformazione.
MU
Celle di carico e misuratori di pressione.
MU
Trasduttori a dislocamento.
MU
Strumentazione ed accessori.
FLUSSO/LIVELLO.
MU
Rotametri, misuratori e regolatori di flusso e massa di gas.
MU
Indicatori di velocità dell’aria.
MU
Sistemi a turbina/palette.
MU
Totalizzatori e regolatori di lotti.
®
pH/CONDUTTIVITÀ.
MU
Elettrodi pH, tester e accessori.
MU
Misuratori da banco/laboratorio.
MU
Regolatora, calibratori, simulatori e pompe.
MU
Strumentazione industriale per pH e conduttività.
ACQUISIZIONE DATI.
MU
Software per acquisizione dati ed ingegneria.
MU
Sistemi di acquisizione basati sulle comunicazioni.
MU
Schede plug-in per Apple, IBM e compatibili.
MU
Sistemi di registrazione dati.
MU
Registratori, stampanti e plotter.
RISCALDATORI.
MU
Cavo riscaldante.
MU
Riscaldatori a cartuccia ed a striscia.
MU
Riscaldatori a immersione e a fascia.
MU
Riscaldatori flessibili.
MU
Riscaldatori da laboratorio.
MONITORAGGIO E CONTROLLO AMBIENTALE.
MU
Strumentazione di misura e controllo.
MU
Rifrattometri.
MU
Pompe e tubazioni.
MU
Dispositivi di controllo per aria, suolo e acqua.
MU
Trattamento acque e scarichi industriali.
MU
Strumentazione per pH, conduttività e ossigeno disciolto.
M5021/0117
Loading...
