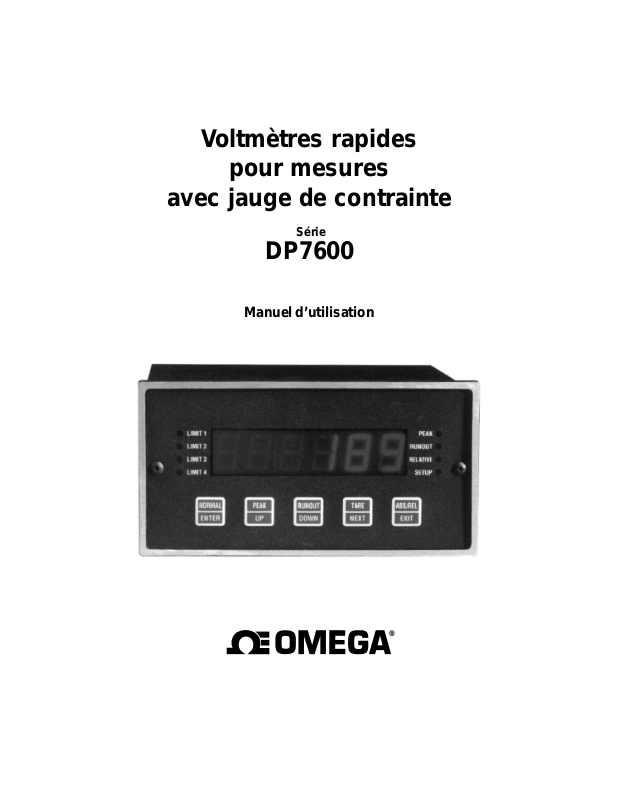

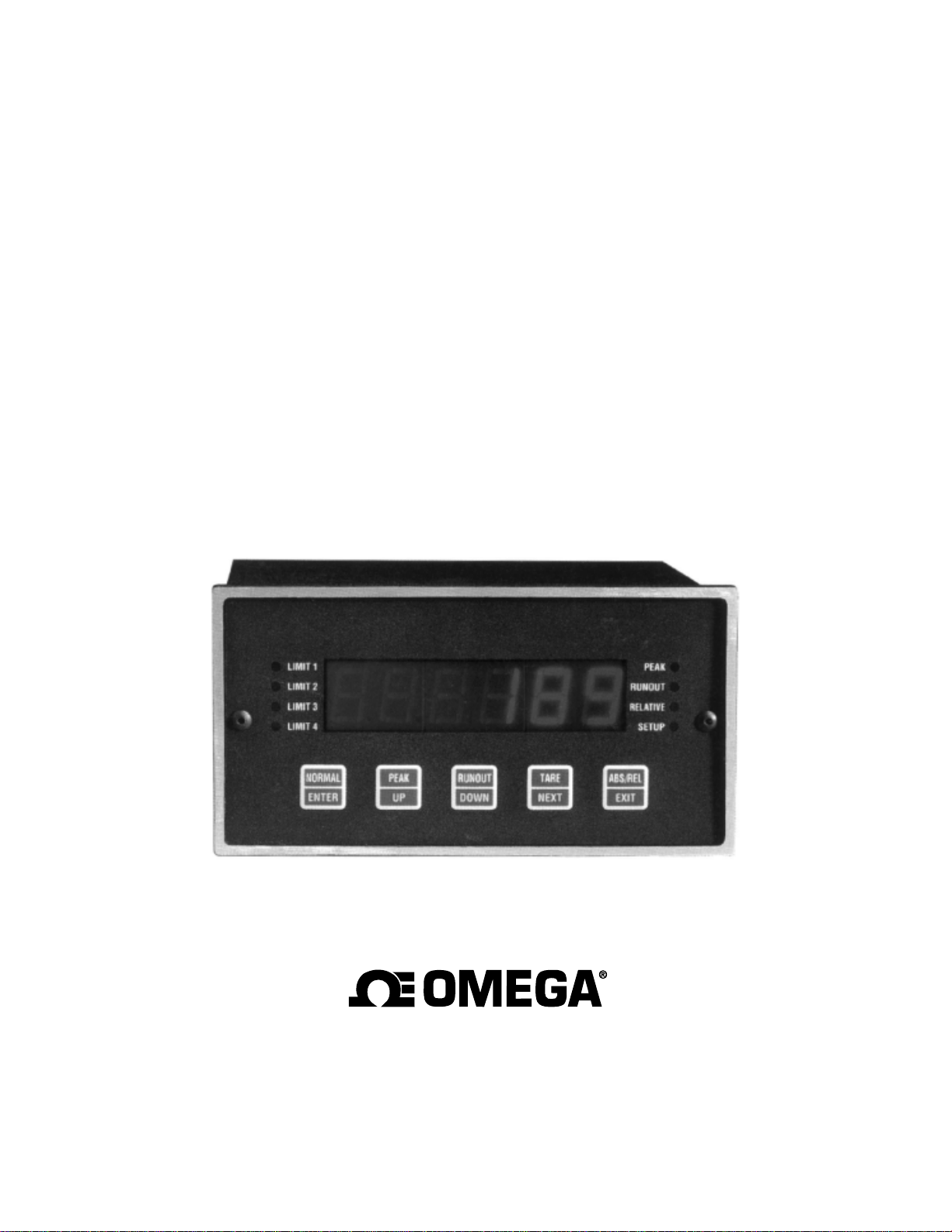

Page 1
Voltmètres rapides
pour mesures
avec jauge de contrainte
Série
DP7600
Manuel d’utilisation
Page 1
Page 2
Autres Produits
Température - Câbles, connecteurs et sondes
Catalogue 1
Pyromètres infrarouge
Catalogue 2
Thermomètres portables
Catalogue 3
Enregistreurs et capteurs dhumidité
Catalogue 4
Régulateurs et appareils de mesure de tableau
Catalogue 5
Transmetteurs
Catalogue 6
Capteurs de force et de pression
Catalogue 7
Environnement
Catalogue 8
Acquisition de données
Catalogue 9
Eléments chauffants
Catalogue 10
N’hésitez pas à nous consulter
ou à demander le ou les catalogues
indiqués ci-dessus
Newport Omega
9, rue Denis Papin
78190 TRAPPES
Tél. 01 30 62 14 00
Fax. : 01 30 69 91 20
www.omega.com
Page 2
Page 3
T ab le des Matières
Description ....................................................................... 5
Fonctions des touches ....................................................5
Voyants à LEDs ................................................................ 7
Mise en service................................................................. 7
Programmation des limites ........................................8
Retard limite 1 ........................................................... 9
Position du point décimal (Virgule)............................ 9
Mise en service du filtre.............................................9
Vitesse de transmission en bauds............................. 9
Mise en service de la fonction Echo ........................10
Mise en service du saut de ligne ............................. 10
Mise en service de l’adresse de l’appareil............... 10
Mise en service de la Légende................................ 10
Mise à jour en continu.............................................. 11
Code pour dispositifs en ligne ................................. 11
Commande série...................................................... 11
Etalonnage...................................................................... 11
Mot de passe ........................................................... 12
Programmation du mot de passe............................ 12
Programmation de l’étendue de mesure.................. 12
Zéro de tare ............................................................. 12
Valeur de tare .......................................................... 13
Communications série................................................... 13
Echo ........................................................................16
Saut de ligne............................................................ 16
Autorisation Adresse ............................................... 16
Inhibition Adresse ....................................................16
Page 3
Page 4
Table des Matières
Lire mesure..............................................................1 6
Activer Limite ........................................................... 16
Crête et Vallée......................................................... 17
Tare à distance........................................................ 17
Message de test ...................................................... 17
Mesure en continu ................................................... 17
Commande série à distance .................................... 17
Position du point décimal (virgule) .......................... 18
Mode de lecture....................................................... 18
Mesure relative ou absolue ..................................... 18
Réglage du filtre ......................................................1 8
Numéro d’étendue d’étalonnage.............................. 18
Mode de lecture série ..............................................1 8
Mode limite ..............................................................19
Entrées pour commande à distance............................. 19
Réglages de sensibilité du DP7600 .............................. 20
(suite)
Réglages de l’excitation ................................................ 20

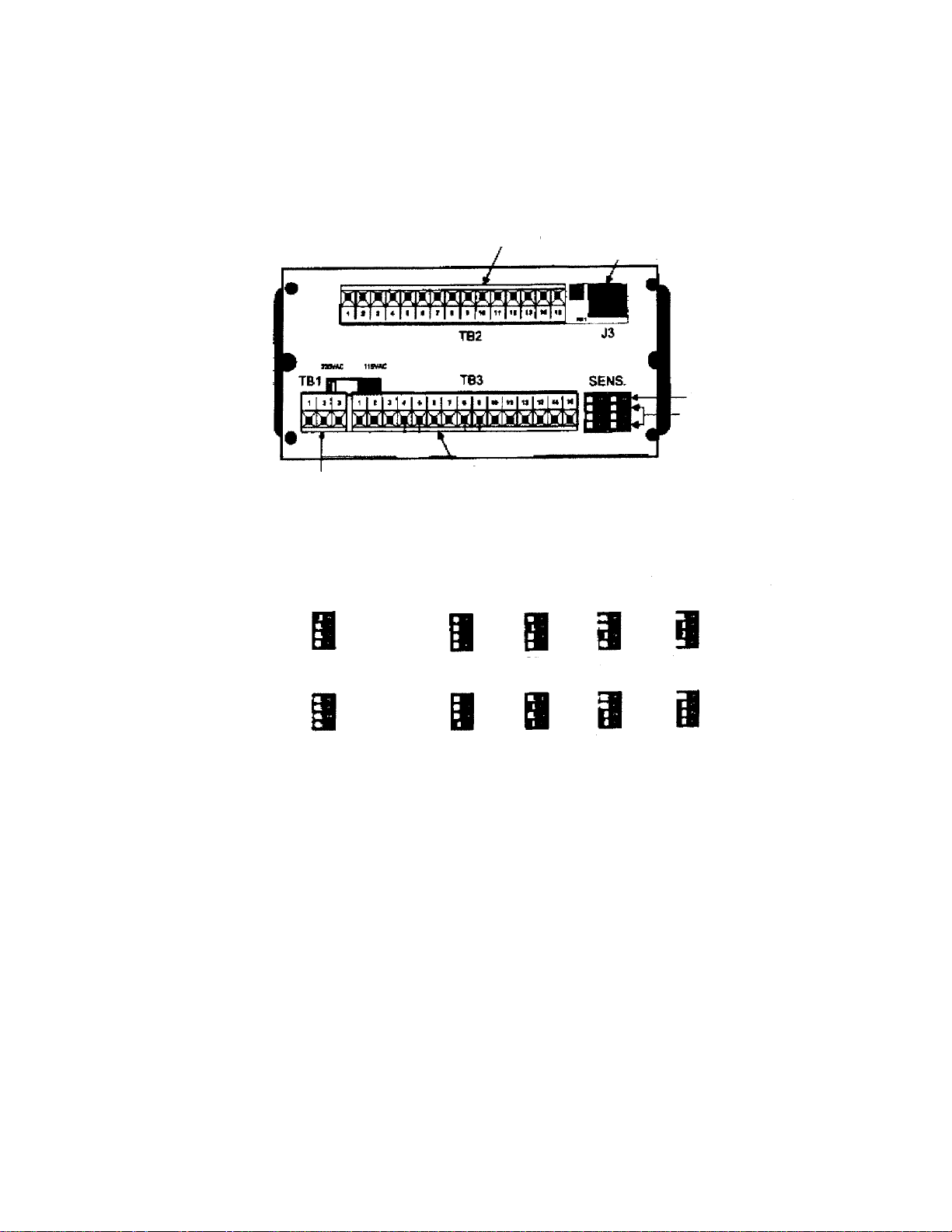

Vue arrière du DP7600 ................................................... 20
Bornier à l’arrière du DP7600 ........................................20

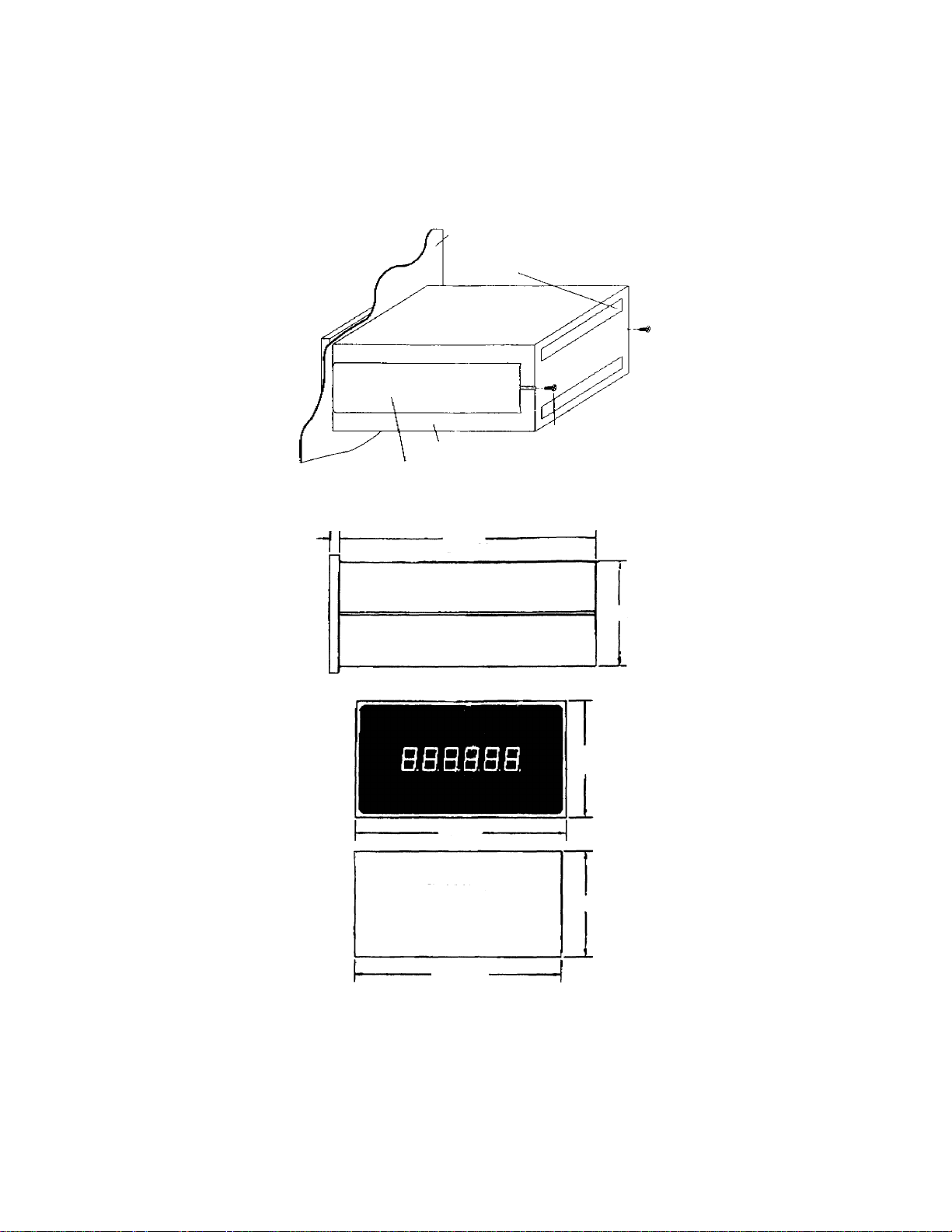

Dimensions ..................................................................... 22
Montage sur panneau .................................................... 22
Garantie ........................................................................ 23
Page 4
Page 5
Description
Le modèle DP-7600 est un voltmètre rapide, haute résolution, pour la mesure
sur jauge de contrainte. Cet appareil est capable de convertir les mesures à
une cadence de 1000 mesures/s avec une résolution de 15 bits (plus signe).
La limite du contrôle de la détection de la valeur crête et vallée est
programmable par l’utilisateur de 1 Hz à 500 Hz. L’affichage fournit une lecture
stable des mesures filtrées à 1 Hz. La valeur crête ainsi que la valeur
instantanée peuvent être visualisée sur l’affichage à l’aide des touches du
panneau avant. La programmation de la tare est eff ectuée à l’aide des touches
du panneau avant. Cette tare peut être configurée de 0 à 50% de la valeur
pleine échelle. Cette fonction peut être activée ou désactivée à tout moment
et ceci sans perdre la valeur programmée comme valeur de tare , et en utilisant
les modes de lecture relative ou absolue. L’état des limites ainsi que le type
de fonctionnement de l’appareil sont indiqués par des diodes LEDs sur le
panneau avant. La configur ation de l’appareil est réalisée de f açon simple au
moyen des cinq touches du panneau a vant. Le passage en mode étalonnage
est protégé par mot de passe ce qui évite toute modification intempestive des
valeurs d’étalonnage. La programmation à distance peut se faire à travers
une interface série RS232/RS485 (en option), ou via une entrée logique bas
niveau à l’arrière de l’appareil.

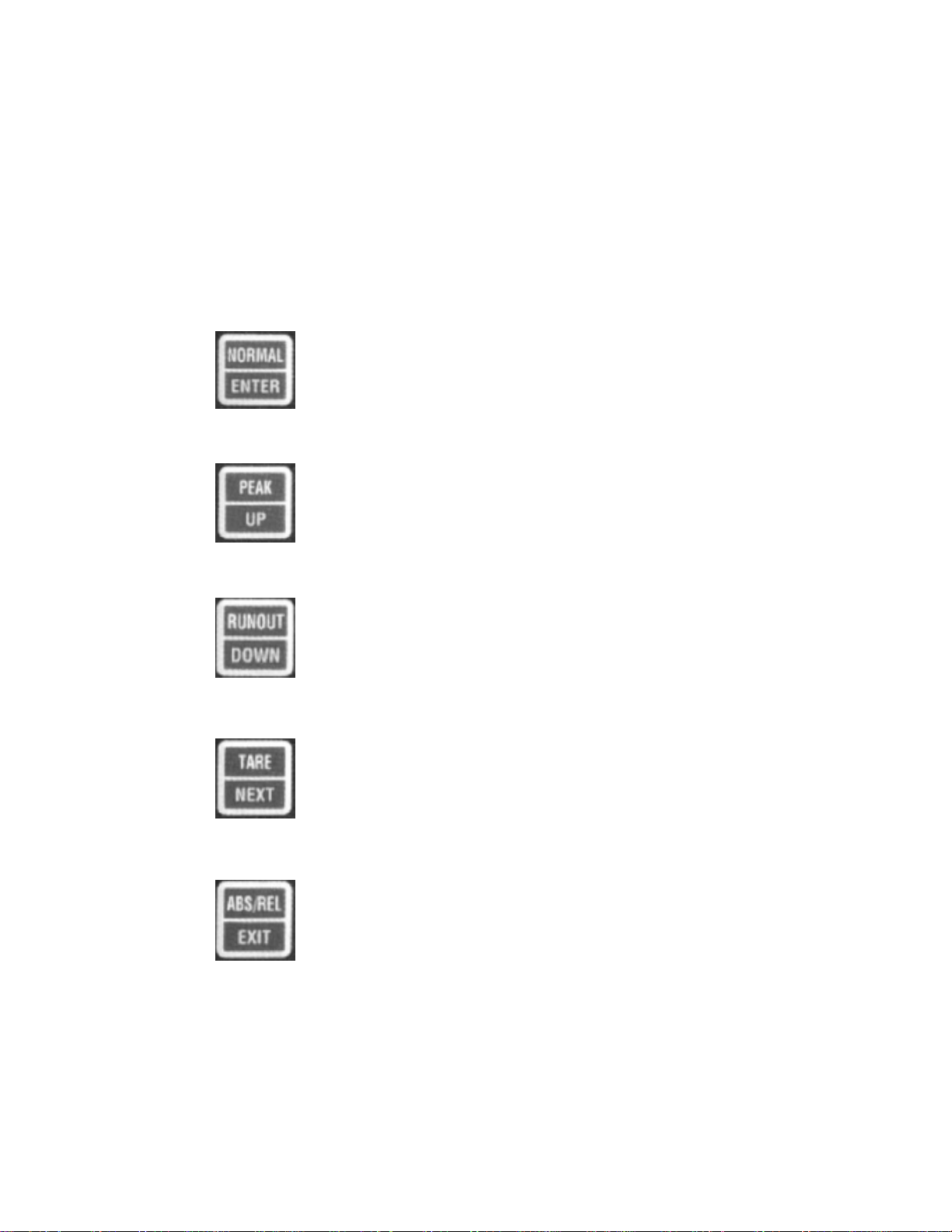

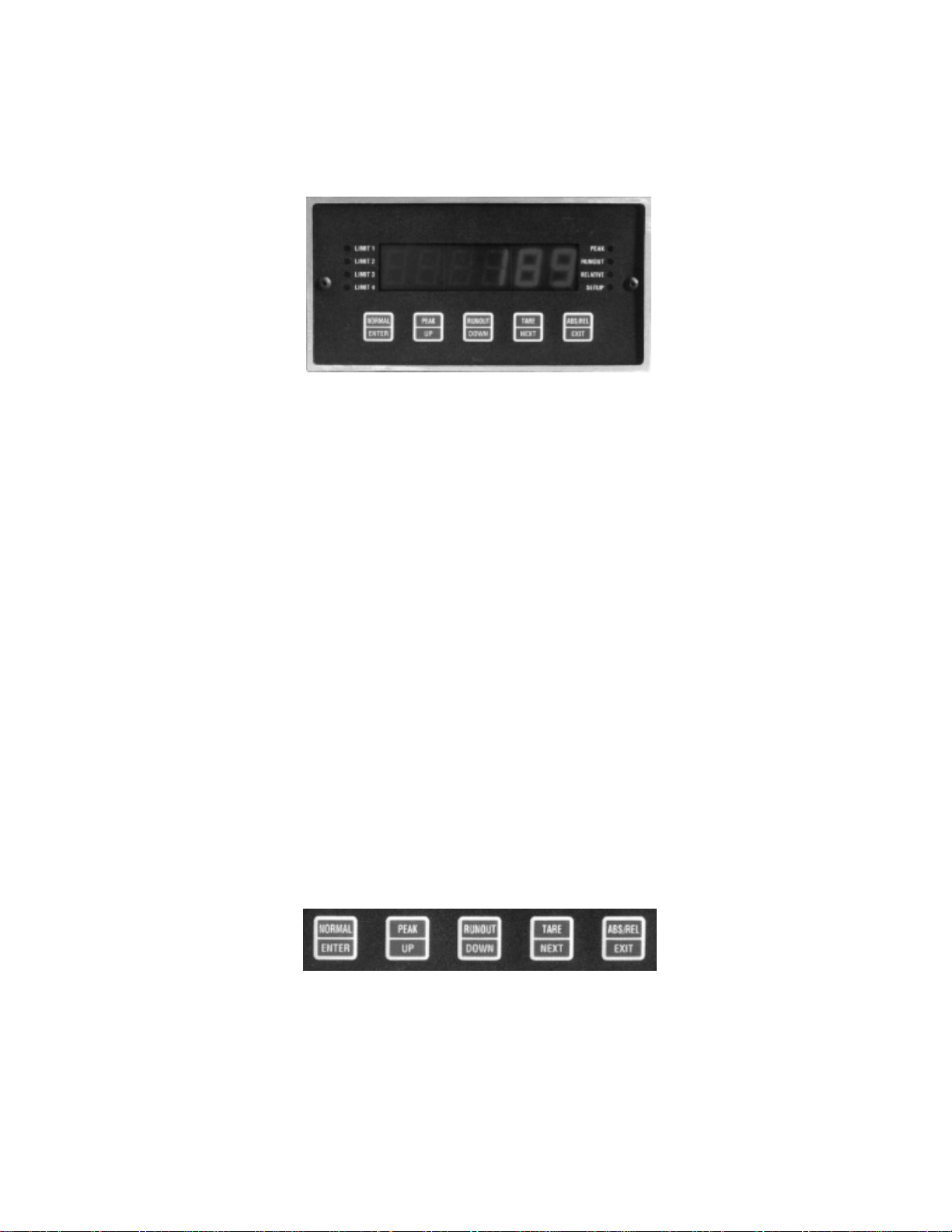

Fonctions des touches
Les cinq touches à double action disponibles sur le panneau av ant permettent
soit d’utiliser soit d’étalonner l’appareil. La première action décrite sur le haut
des touches permet d’accéder aux fonctions suivantes : NORMAL, CRETE,
VALLEE, TARE, ABSOLUE/RELATIVE.
Page 5
Page 6
Fonctions des touches
La deuxième action décrite sur le bas des touches ne sert que lors de la mise
en oeuvre et de l’étalonnage de l’appareil et permet d’accéder aux fonctions
suivantes : ENTREE (validation), HAUT, BAS, SUIVANT, QUITTER.
La description de chacune de ces touches est donnée ci-dessous :
Mode Acquisition de données et Affichage
Appuyer pour placer le mode affichage sur mesure en cours.
Modes Mise en service et Etalonnage
Appuyer pour enregistrer un réglage achevé et pour avancer
sur l’étape suivante.
Mode Acquisition de données et Affichage
Appuyer pour placer le mode affichage sur crête.
Modes Mise en service et Etalonnage
Appuyer pour incrémenter le chiffre ou le paramètre en cours
de réglage.
Mode Acquisition de données et Affichage
Appuyer pour placer le mode affichage sur vallée.
Modes Mise en service et Etalonnage
Appuyer pour décrémenter le chiffre ou le paramètre en
cours de réglage.
(suite)
Mode Acquisition de données et Affichage
Appuyer pour enregistrer la mesure affichée comme étant la
valeur de tare.
Modes Mise en service et Etalonnage
Appuyer pour av ancer sur le chiffre suivant à régler.
Mode Acquisition de données et Affichage
Appuyer pour basculer entre les modes mesure absolue et
mesure relative.
Modes Mise en service et Etalonnage
Appuyer pour quitter le mode mise en service ou étalonnage
(toutes les modifications sont préalablement sauvegardées).
Page 6
Page 7

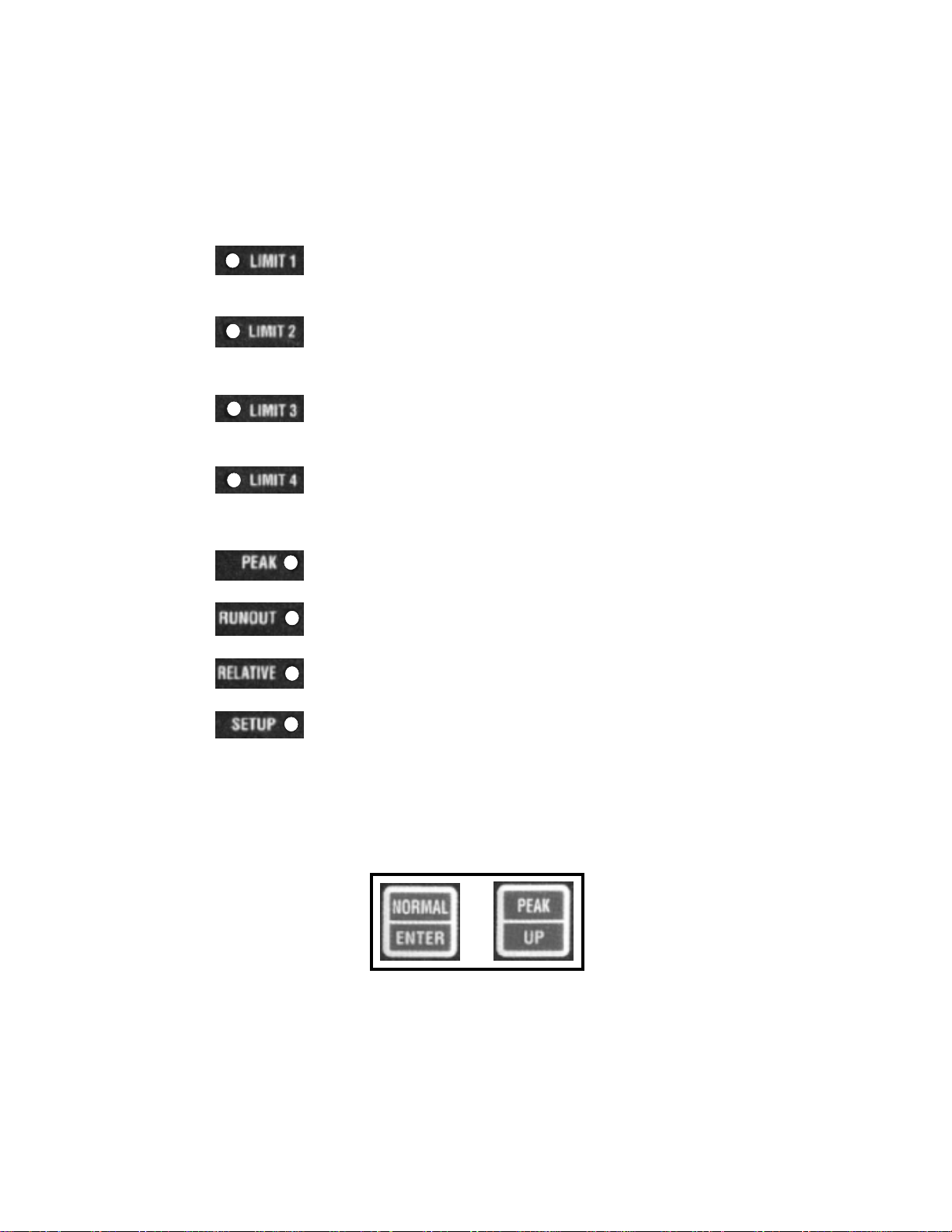

Voyants à LEDs
Limite 1 : Ce voyant s’allume quand la mesure affichée
dépasse la limite réglée. En mode Mise en Service, ce
voyant s’allume quand on règle cette limite.
Limite 2 : Ce voyant s’allume quand la mesure affichée
dépasse la limite réglée. En mode Mise en Service, ce
voyant s’allume quand on règle cette limite.
Limite 3 : Ce voyant s’allume quand la mesure affichée
dépasse la limite réglée. En mode Mise en Service, ce
voyant s’allume quand on règle cette limite.
Limite 4 : Ce voyant s’allume quand la mesure affichée
dépasse la limite réglée. En mode Mise en Service, ce
voyant s’allume quand on règle cette limite.
Crête : Ce voyant s’allume quand l’affichage est réglé en
mode V aleur Crête.
Vallée : Ce voyant s’allume quand l’affichage est réglé en
mode V aleur V allée.
Relative : Ce voyant s’allume quand l’affichage est réglé en
mode Valeur Relative.
Mise en Service : Ce voyant s’allume quand l’affichage est
réglé en mode Mise en Service.
Mise en Service
La mise en service est réalisée à l’aide des cinq touches du panneau avant.
Pour entrer dans le mode mise en service, appuyer simultanémént sur les
touches NORMAL/ENTER et PEAK/UP.
+
Page 7
Page 8
Mise en Service
(suite)
SETuP
que l’on est dans le mode Mise en Service, on pourra réaliser la programmation
des fonctions de l’appareil en réglant les digits individuels des différents
paramètres correspondants (à l’exception de la vitesse de transmission en
bauds et de la programmation du point décimal).
Quand un digit clignote ceci signifie qu’il s’agit du digit actif que l’on est en
train de régler. Ce digit clignotant peut être incrémenté en appuyant sur la
touche UP (Haut) ou décrémenté en appuyant sur la touche DOWN (Bas).
Dès que le digit a été convenablement réglé sur la valeur désirée, appuyer
sur la touche NEXT (Suivant) pour avancer sur le digit suivant.
Quand tous les digits ont été réglés sur les valeurs appropriées, appuyer sur
la touche ENTER (Validation) pour avancer au paramètre suivant. A tout
moment pendant le processus de Mise en Service, on peut appuyer sur la
touche EXIT (Quitter) pour abandonner le mode Mise en Service et
sauvegarder les réglages effectués.
Dès que le processus de Mise en Service est terminé, l’appareil sauvegardera
tous les réglages et retournera automatiquement au mode Acquisition de
Données et Affichage. Si l’on démarre un processus de Mise en Service de
l’appareil et qu’ensuite on le laisse inactif pendant une durée d’environ 100
secondes, l’appareil détectera cette inactivité et retournera au mode Acquisition
de Données et Affichage sans sauvegarder aucun nouveau réglage.
Ce message clignotera sur l’affichage pendant une seconde
et le voy ant LED de Mise en Service (SETUP) s’allumera. Alors
Programmation des limites
LImIt
voyant à LED correspondant s’allume afin d’indiquer quelle est la limite en
cours de programmation. Toutes les limites peuvent être programmées sur
n’importe quel nombre se trouvant à l’intérieur de l’étendue de mesure (telle
qu’elle est déterminée par l’étalonnage de l’appareil). Ces limites sont activées
dès que l’appareil détecte une mesure dépassant la valeur programmée pour
ces limites.
Dès que l’on passe en mode Mise en Service, les quatre limites
de l’appareil sont programmées successivement (de 1 à 4). Le
Page 8
Page 9
Retard sur Limite 1
LIdLY
Limite 1 est détectée et le moment où la sortie de Limite 1 est activée. En
utilisant cette caractéristique de retard, il est possible de lier la sortie Limite 1
à l’entrée REMOTE RESET (RAZ à distance) située à l’arrière de l’appareil.
Ce mode de fonctionnement permet de remettre à zéro la valeur crête mesurée
de telle sorte que la valeur crête suivante puisse être détectée de façon
appropriée.
Le Retard sur la Limite 1 est programmable de 0 à 100 s. Il se
situe entre le moment où une mesure dépassant la valeur de
Position du P oint Décimal (vir gule)
dP
précédemment réglée. En utilisant les touches UP (Haut) et DO WM (Bas) on
peut déplacer le point décimal à travers la valeur affichée jusqu’à la nouvelle
position souhaitée.
La valeur pleine échelle affichée pendant l’étalonnage est
visualisée avec le point décimal placé sur la position
Mise en Service du Filtre
FILtEr
crête/vallée et d’actualiser la sortie analogique. Ce filtre numérique est
programmable de 1 Hz à 500 Hz. Dans les cas où la stabilité est plus importante
que la vitesse, le filtre devra être réglé le plus près possible de 1 Hz. En
revanche, si l’on souhaite une détection et une activation rapides, le filtre
devra être réglé le plus près possible de 500 Hz. Note: sauf si l’option
Communications Série est installée, la procédure de Mise en Service est
maintenant terminée et l’appareil retournera au mode Acquisition et Affichage.
Le filtre numérique définit à quel rythme les limites sont
contrôlées afin d’activer les sorties, de détecter les valeurs
Choix de la Vitesse de Transmission en bauds
bAUd
valeurs diponibles (300, 600, 1200, 2400, 4800, 9600, 12900 et 38400). Dès
que la vitesse appropriée en bauds est choisie, appuyer sur ENTER (V alidation)
pour passer à l’étape suivante de la Mise en Service.
Programmer la vitesse désirée en bauds à l’aide des touches
UP (Haut) ou DOWN (Bas) afin de choisir parmi les différentes
Page 9
Page 10
Mise en Service de la Fonction ECHO
ECHO
Communications Série. La fonction ECHO est autorisée en programmant la
valeur 1 et elle est inhibée en programmant la valeur 0.
Le modèle DP-7600 peut être programmé pour retransmettre
automatiquement (ECHO) les caractères reçus sur son entrée
Mise en Service du Saut de Ligne
LF
normalement transmis à la fin de la chaîne de données. Les caractères de
Saut de Ligne seront transmis si l’on programme la valeur 1 et ils ne seront
pas transmis si l’on programme la valeur 0.
L’appareil peut être programmé pour transmettre les caractères
de Saut de Ligne (LF) en plus du Retour Chariot (CR) qui est
Mise en Service de l’Adresse de l’Appareil
u Addr
de l’appareil. Chaque appareil peut recevoir une adresse unique entre 0 et
250 (Note: 0 inhibe la fonction Adresse et dans ce cas l’appareil répondra à
toutes les commandes/interrogations entrantes).
Plusieurs appareils DP-7600 peuvent être interconnectés entre
eux via un réseau Bus Série grâce aux possibilités d’Adressage
Mise en Service de la Légende (Unités de Mesure)
LEgEnd
l’appareil. Cette fonction permet d’obtenir sur le terminal distant un affichage
de la mesure directement en unités industrielles, ou encore permet d’identifier
plus facilement l’appareil émetteur dans les applications où de nombreux
appareils sont interconnectés. Suivant l’unité de mesure désirée, programmer
l’un des numéros indiqués dans le Tableau des Légendes ci-après:
Le DP-7600 peut ajouter une chaîne d’unités industrielles
sélectionnées par l’utilisateur, aux mesures transmises par
Tableau des Légendes
0 - Pas d’unité 4 - kpa
1 - lbs 5 - mV
2 - kgs 6 - mA
3 - psi 7 - V
Page 10
Page 11
Mise à Jour en Continu
CU
intervalles sélectionnés. L’intervalle de Mise à Jour peut être programmé de
20 fois par seconde (-1) jusqu’à un maximum de 3600 secondes (3600). Une
valeur 0 inhibe la fonction de mise à jour automatique.
Le modèle DP-7600 peut être programmé pour retransmettre
automatiquement la mesure affichée et cela suivant des
Code pour Dispositifs en Ligne
dC
par rapport à une imprimante ou à tout autre périphér ique d’enregistrement
des données qui se trouverait également connecté à ce Bus. Une valeur 1
autorise la transmission de ce code à la suite de la chaîne de la mesure. alors
qu’une valeur 0 inhibe la transmission du code.
Un code pour dispositifs en ligne, non imprimable, permet aux
appareils interconnectés sur un Bus Série de prendre son tour
Commande Série
SC
Un Tableau donnant les numéros de programmation associés à chaque
commande série est donné un peu plus loin dans ce Manuel au paragraphe
«Communications Série». La commande, associée au numéro de
programmation sélectionné, sera exécutée dès que l’appareil recevra un
caractère de code non imprimable sur l’entrée Communications Série.
Une commande série peut être automatiquement exécutée à
réception d’un code non imprimable (voir code «dC» ci-dessus).
donE
Etalonnage
cAL
Note: Ceci est la seule méthode pour vérifier ou modifier de façon externe
l’étalonnage de cet appareil.

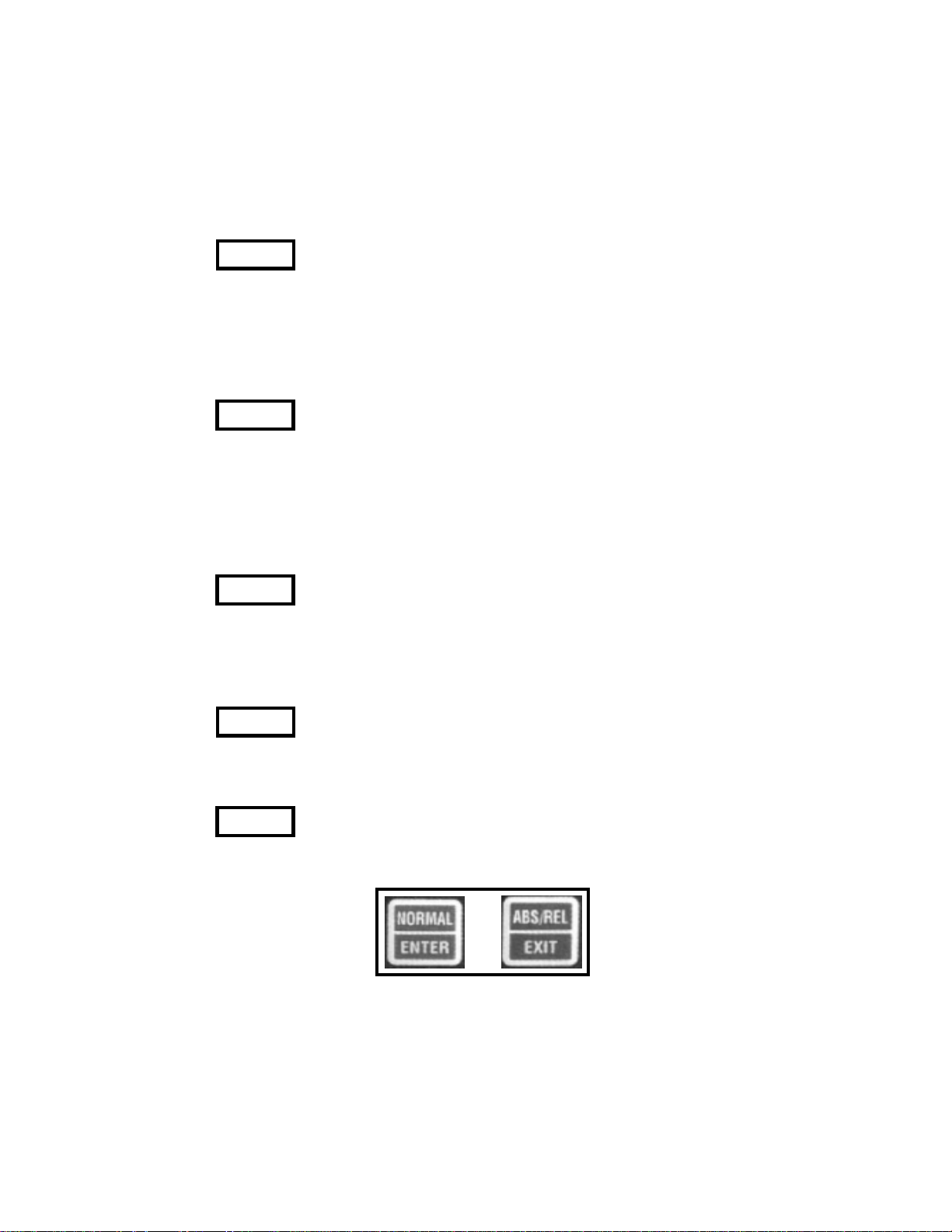

On passe en mode Etalonnage (cAL) en appuyant simultanément sur les touches NORMAL [ENTER] et ABS/REL [EXIT].
+
Page 11
Page 12
Mot de Passe (Code de Protection)
Pour pouvoir effectuer ces opérations d’étalonnage de l’appareil il faut tout
d’abord entrer un mot de passe. Si le mot de passe n’est pas correct, l’appareil
retournera automatiquement en mode Acquisition et Affichage. Si le mot de
passe est correct, l’utilisateur pourra pénétrer dans la procédure d’étalonnage.
Pour entrer le mot de passe utiliser la description du fonctionnement des
touches donnée au début de ce Manuel.
Programmation du Mot de P asse
codE
quel chiffre entre 0 et 255. Si l’on ne désire pas changer le Mot de Passe,
appuyer simplement sur la touche ENTER pour continuer la procédure
d’étalonnage.
On peut à ce stade programmer un autre mot de passe si
nécessaire. Le Code de ce Mot de Passe pourra être n’importe
Programmation de l’étendue de mesure
SPAn
l’étape d’étalonnage V aleur de Tare (de même, une valeur zéro sur l’affichage
est associée à l’étape d’étalonnage Zéro de Tare). Cette étendue de mesure
peut être programmée à un maximum de 32767 comptages. Note: si votre
étalonnage de la valeur de tare devait être effectué en utilisant une valeur
inférieure à l’entrée pleine échelle attendue, la valeur désirée pour la tare
devra être pourtant utilisée comme valeur d’étendue de mesure.
Exemple: vous disposez d’une cellule de charge de 10.000 kg, mais la tare
(résistance shunt) disponible n’est prévue que pour 8.000 kg. Effectuer
l’étalonnage comme indiqué ci-dessous. La mesure s’effectuera sur la base
de 10.000 kg pleine échelle, même si l’appareil a été étalonné sur la base de
8.000 kg.
Cet étalonnage de l’étendue de mesure correspond à la valeur
sur l’affichage qui est associée à l’entrée obtenue pendant
Zéro de Tare
ZEro
signal de sortie nul, attendre un temps suffisant pour permettre à l’affichage
de l’appareil de se stabiliser, puis appuyer sur la touche ENTER pour
enregistrer le nouvel étalonnage du zéro .
Cette étape correspond à l’étalonnage du point zéro (signal
nul). Régler le capteur ou le calibrateur afin qu’il délivre un
Page 12
Page 13
V aleur de Tare
FS
correspondent bien au capteur utilisé. Régler le capteur ou le calibr ateur pour
qu’il fournisse une sortie pleine échelle, attendre un temps suffisant pour
permettre à l’affichage de l’appareil de se stabiliser, puis appuyer sur la touche
ENTER pour enregistrer le nouvel étalonnage de la pleine échelle.
Cette étape correspond à l’étalonnage du point pleaine échelle.
Vérifier que le réglage MV/V et l’excitation sélectionnés
Communications Série
Lorsque l’option «Communications Série» est installée, le modèle DP-7600
peut facilement être interconnecté avec un ordinateur, un périphérique ou
une imprimante. L’appareil peut fonctionner soit en mode autonome, soit en
réseau.
L’option «Communications Série» du DP-7600 comportent les interfaces
RS232 et RS485. La vitesse de transmission en bauds peut être choisie par
l’utilisateur entre 300 bauds et 38,4 kbauds. L’appareil utilise le format de
données suivant : N,8,1 (pas de parité, 8 bits de données, 1 bit d’arrêt).
Toutes les données transmises et reçues sont en caractères ASCII. Les
chaînes de caractères sont transmises et reçues av ec en premier le caractère
le plus à gauche et sont terminées par un retour chariot (CR). Les sauts de
ligne entrants sont ignorés par l’appareil, et leur transmission par l’appareil
est facultative. Les zéros de tête sont acceptables pour les données
numériques transmises à l’appareil. Les points décimaux sont ignorés par
l’appareil, et sont transmis, si nécessaire, afin d’être en conformité avec le
format d’affichage sélectionné.
Page 13
Page 14
Communications Série
La liste des commandes disponibles pour piloter le modèle DP-7600 est donnée
ci-après avec en regard les numéros associés à ces commandes . En f ace de
chaque commande est donnée une courte description de la commande et de
la façon dont elle sera interprétée par l’appareil :
1 EH Activer Mode Echo
2 LF Activer Mode Saut de Ligne
3 AE Autoriser Adresse
4 AD Inhiber Adresse
5 RD Lire Affichage
6 NON UTULISE
7 NON UTILISE
8 S1 Activer Limite 1
9 S2 Activer Limite 2
10 S3 Activer Limite 3
11 S4 Activer Limite 4
12 SP Crête et Vallée
13 NON UTILISE
14 SZ Tare distante
15 NON UTILISE
16 NON UTILISE
17 NON UTILISE
18 NON UTILISE
19 TM Message de Test
20 NON UTILISE
21 NON UTILISE
22 CR Activer Mode Lecture en continu
23 NON UTILISE
24 NON UTILISE
25 NON UTILISE
26 LR Activer Légende
27 SC Commande Série distante
28 DP Activer Position Point Décimal
29 NON UTILISE
34 NON UTILISE
35 PV Activer Mode Affichage
36 AR Absolu ou Relatif
37 SP Programmer Filtre
(suite)
Page 14
Page 15
Communications Série
Chaque commande du modèle DP-7600 consiste en deux caractères
alphabétiques ASCII majuscules. Dans la plupart des cas, les commandes
peuvent être env oyées à l’appareil av ec une valeur numérique (f ormat ASCII)
associée à la commande et permettant le réglage de paramètres. Lorsque
l’appareil reçoit et exécute une commande valide il répond en envoyant un
«ok[CR]». Les commandes peuvent aussi être envoyées à l’appareil sans
qu’un paramètre n’y soit associé ceci afin de connaître le réglage en cours
pour le paramètre associé à cette commande. Dans ce cas, l’appareil répond
par des caractères équivalents en minuscules correspondants à cette
commande particulière et avec une représentation ASCII pour la valeur
numérique du paramètre en question. Dans ce qui suit nous donnons un
exemple de ce que pourr ait être le déroulement d’un échange d’inf ormations
entre un DP-7600 et un ordinateur hôte :
Echange 1 : HOTE ENVOIE : «AE0[CR]»
DP-7600 REPOND : «HELLO ae0[CR]»
(Note: L’adresse de l’appareil est supposée être réglée à 0)
Echange 2 : HOTE ENVOIE : «RD[CR]»
DP-7600 REPOND : «99.99kgs[CR]»
(Note: Nous supposons que la mesure affichée est 99.99 et
que la légende (unité) est réglée sur kgs)
(suite)
Echange 3 : HOTE ENVOIE : «S1 1000[CR]»
DP-7600 REPOND : «ok[CR]»
Echange 4 : HOTE ENVOIE : «S1[CR]»
DP-7600 REPOND : «1 1000[CR]»
Echange 5 : HOTE ENVOIE : «AD0[CR]»
DP-7600 REPOND : «BYE ad0[CR]»
Note: Se souvenir que [CR] correspond à un caractère de Retour Chariot.
La liste ci-après décrit les commandes série disponibles sur le DP-7600. La
chaîne de chaque commande est donnée entre guillemets, le champ réservé
au paramètre/numéro est représenté par un X (premier) ou un Y (second), le
signe, si nécessaire, est indiqué par un «s» minuscule (s). Une courte
description est donnée pour chaque commande ainsi que les instructions
particulières de programmation.
Page 15
Page 16
ECHO: «EH X[CR]»
La commande «Echo» permet l’autorisation ou l’inhibition de la fonction ECHO
de l’appareil. Quand la fonction ECHO est autorisée, l’appareil répond
automatiquement en écho à tous les caractères reçus.
X = 1 : écho autorisé
X = 0 : écho inhibé
SA UT DE LIGNE: «LF X[CR]»
Il est possible de régler l’appareil pour qu’il envoie un caractère de saut de
ligne à la suite de chaque chaîne transmise :
X = 1 : les sauts de ligne sont transmis
X = 0 : les sauts de ligne ne sont pas transmis
AUTORISER ADRESSE: «AE XXX[CR]»
La commande «autoriser adresse», conjointement avec la commande «inhiber
adresse», peut être utilisée pour mettre en réseau plusieurs DP-7600. Dès
que l’adresse d’un appareil a été autorisée, cet appareil répondra à toutes les
commandes entrantes jusqu’à ce que son adresse soit inhibée. Lorsque la
commande «autorisation adresse» est exécutée par un DP-7600, celui-ci
répond «HELLO ae XXX[CR]». Note: une adresse d’appareil réglée sur zéro
(0) entraînera l’inhibition de cette adresse et dans ce cas la commande
«autoriser adresse» n’est pas requise.
INHIBER ADRESSE: «AD XXX[CR]» ou «AD[CR]»
Cette commande inhibe l’appareil ayant l’adresse spécifiée sur le réseau. S’il
n’y a pas d’adresse associée à la commande, cette commande inhibera tous
les appareils présents sur le réseau. Quand la commande a été exécutée
avec succès, l’appareil répond en envoyant «BYE ad XXX[CR]».
LIRE AFFICHA GE: «RD[CR]»
Cette commande requière la transmission de la mesure actuelle affichée sur
le DP-7600. Le type de mesure envoyée (ex: valeur crête, valeur vallée, ou
mesure en cours sur l’entrée) dépendra du mode d’affichage sélectionné. Le
cas échéant, l’appareil formatera la mesure avec le signe et le point décimal.
ACTIVER LIMITE: «S# XXXXX[CR]»
Cette commande permet le réglage distant des numéros de limite de l’appareil.
Le # devra être remplacé dans la chaîne par le numéro de la limite à activer
(de 1 à 4).
Page 16
Page 17
CRETE ET VALLEE: «SP[CR]»
Lorsque cette commande est reçue, l’affichage de la valeur crête et de la
valeur vallée est réinitialisé.
TARE DISTANTE: «SZ X[CR]»
La commande de «tare distante» permet de capturer une tare similaire à
celle obtenue par la touche TARE du panneau avant. Si un nombre est associé
à cette commande, une nouvelle valeur de tare est capturée.
MESSA GE DE TEST: «TM[CR]»
Le message de test est principalement une aide au diagnostic. Lorsque la
commande de message de test est reçue, l’appareil répond en env o yant ses
informations signalétiques: numéro de modèle et v ersion/révision du logiciel.
MESURE EN CONTINU: «CR XXXX[CR]»
Cette commande permet de régler la mise à jour automatique de l’affichage
du DP-7600 :
X = -1 mesures transmises 20 fois par seconde
X = 0 mises à jour automatiques inhibées
XXXX= 1 à 3600 : nombre de secondes entre mises à jour
ACTIVER LEGENDE: «LR X[CR]»
Cette commande permet d’ajouter un indicateur d’unité industrielle aux
mesures transmises par l’appareil :
X = ? numéro de légende (voir T a bleau des Légendes)
correspondant à l’unité industrielle désirée.
COMMANDE SERIE DISTANTE: «SC XYY[CR]»
Dans les applications de centralisation des mesures où plusieurs appareils
sont interconnectés ensemble, on rencontre un problème de gestion de file
d’attente lorsque l’on désire transmettre automatiquement les mesures de
plusieurs appareils dans le même intervalle de temps (engorgement au niveau
de l’imprimante peut entraîner un brouillage des données). Pour éviter cela,
le modèle DP-7600 incorpore un dispositif permettant à l’appareil de «prendre
son tour» sur un même bus série. Ceci est réalisé par la transmission d’un
caractère spécial non imprimable à la fin de la chaîne de la mesure; lorsque
ce caractère est reçu par l’appareil suivant il provoquera l’exécution du
commande série (RD le plus souvent). L’appareil suivant aura alors son code
de dispositif autorisé, et ainsi de suite. Note: tous les appareils devront avoir
leur fonction ECHO autorisée de telle sorte que ces messages soient transmis
aux appareils suivants tout au long de la chaîne de mesure.
Page 17
Page 18
POSITION POINT DECIMAL: «DP X[CR]»
La position du Point Décimal sur l’affichage peut être réglée avec cette
commande :
X = 0 : 88888 (pas de point décimal)
X = 1 : 8888.8
X = 2 : 888.88
X = 3 : 888.88
X = 4 : 88.888
X = 5 : 8.8888
ACTIVER MODE AFFICHAGE: «PV X[CR]»
Le Mode d’Affichage peut être réglé avec cette commande :
X = 0 : l’affichage est réglé pour la mesure uniquement
X = 1 : l’affichage est réglé pour la valeur crête
X = 2 : l’affichage est réglé pour la valeur vallée
ABSOLU OU RELATIF: «AR X[CR]»
Cette commande permet de passer d’une mesure absolue à une mesure
relative et vice et versa :
X = 0 : mesure absolue uniquement (tare inhibée)
X = 1 : mesure relative (tare autorisée)
PROGRAMMER FILTRE: «SF XXX[CR]»
Cette commande peut être utilisée pour régler à distance le rythme auquel
les limites seront contrôlées afin d’activer les sorties, de détecter les valeurs
crête/vallée et d’actualiser la sortie analogique. La fréquence de coupure du
filtre est programmable de 1 à 500 Hz :
XXX = 1 à 500 (Hz)
N° ETENDUE D’ETALONNAGE: «SN X YYYY[CR]»
X = Numéro de voie (1 ou 2)
YYYY = Numéro d’étendue de l’étalonnage
MODE LECTURE SERIE: «SM X[CR]»
X = 0 : lecture série sorties voie #1 (mesure affichée)
X = 1 : lecture série sorties voie #2 (mesure)
X = 2 : lecture série sorties voie #2 (valeur crête)
X = 3 : lecture série sorties voie #2 (valeur vallée)
Page 18
Page 19
MODE LIMITE: «LM X N[CR]»
X = Numéro de Limite
N = Mode Limite, le bit est défini comme suit:
Normal - 01 HEX
Crête - 02 HEX
Vallée - 03 HEX
Voie #2 - 04 HEX
Limite haute - 08 HEX
Exemple: supposons que l’on désire une limite haute, mesure normale, active
sur voie 1. On écrira : YY = 01 OR’ed 08 = 09 HEX (NOTE: contrairement à
la plupart des paramètres de commande série, ceci n’est pas de l’ASCII).
Entrées pour commande à distance
A l’arrière de l’appareil se trouvent sept entrées niveau logique bas, disponib les
pour connecter l’appareil à distance avec des Contrôleurs Logiques ou des
Automates Programmables, etc. Les entrées pour commande à distance
peuvent être utilisées pour dupliquer plusieurs fonctions des touches du
panneau avant de l’appareil. Une brève description de chacune de ces entrées
est donnée ci-dessous :
MODE NORMAL
(entrée distante #1) --règle le mode affichage sur mesure uniquement
DEMANDE DE DONNEES
(entrée distante #2) --demande une transmission série de la mesure
affichée
RAZ CRETE/VALLEE
(entrée distante #3) --réinitialisation des mesures crête et vallée
MAINTIEN DONNEES
(entrée distante #4) --les échantillons A/N sont ignorés tant que cette
entrée est active
MODE VALLEE
(entrée distante #5) --règle mode affichage sur vallée
MODE CRETE
(entrée distante #6) --règle mode affichage sur crête
CAPTURE TARE
(entrée distante #7) --règle la valeur de la tare sur la mesure en cours
sur l’affichage
Toutes les entrées pour commande à distance doivent être activées pendant
au moins 50 ms (sauf l’entrée MAINTIEN DONNEES qui ne nécessite d’être
activée que pendant 1 ms minimum pour détecter la commande).
Page 19
Page 20
VUE ARRIERE ET BORNIER
Alimentation
E/S Numériques
E/S
Analogiques
Communications Série
Réglages
Excitation
Réglages
Sensibilité
Réglages
Excitation Réglages Sensibilité du DP-7600
5V 5,1 mV 10,2 mV 15,3 mV 20,0 mV
10V 20,3 mV 30,5 mV 35,1 mV 39,2 mV
Programmation de la Sensibilité
Choisir un réglage de sensibilité le plus proche possible (mais pas en dessous)
de la sortie pleine échelle attendue du capteur qui sera utilisé avec l’appareil.
Exemple: Supposons que l’on veuille utiliser avec le DP-7600 une cellule de
charge de 10.000 kg délivrant en sortie pleine échelle 0,5 mV/V. Supposons
également que l’excitation nécessaire est de 10V. Par conséquent, l’entrée
pleine échelle sur l’appareil sera de 5 mV à 10.000 kg, et par suite, les
commutateurs de réglage de la sensibilité à l’arrière du DP-7600 devront être
placés sur 5,1 mV pleine échelle (S1 et S3 ouverts).
Page 20
Page 21
Description du Bornier Arrière
TB1 (Entrées Alimentation - Carte du bas)
(1) PHASE SECTEUR CA
(2) NEUTRE SECTEUR CA
(3) MASSE (TERRE)
TB2 (Carte du haut) TB3 (Carte du bas)
(1) LIMITE 1 BLINDAGE
(2) LIMITE 2 -15 V
(3) LIMITE 3 SORTIE ANALOGIQUE
(4) LIMITE 4 -RCAL2
(5) MODE NORMAL +RCAL2
(6) DEMANDE DONNEES -SIGNAL2
(7) RAZ CRETE/VALLEE +SIGNAL2
(8) MAINTIEN DONNEES -RCAL1
(9) MODE VALLEE +RCAL1
(10) MODE CRETE -EXCITATION
(11) CAPTURE TARE -DETECTION
(12) +5V -SIGNAL1
(13) ALIMENTATION ISOLEE +SIGNAL1
(14) MASSE ISOLEE +DETECTION
(15) MASSE INSTRUMENT +EXCITATION
J3 (RJ11 - Carte du haut)
(1) RS485 SERIE
(2) RESISTANCE DE TERMINAISON RS485
(3) RS232 RX
(4) RS232 TX
(5) RS232 - MASSE
(6) RS485 - SERIE
Page 21
Page 22
MONTA GE
Note: utiliser
les vis à l’angle
du boîtier pour
réaliser la prise
de mise à la
masse du
boîtier de
l’appareil
6,35
Panneau d’appui à percer
Connecteur E/S fournis par Omega
Vis Philips #4-40 x 5/8
Instrument DP-7600
Barrettes de montage fournies par Omega
DIMENSIONS
152,4
y compris connecteur E/S
61,5
Toutes les
dimensions
sont en mm
132
Découpe du
panneau
128,52
Page 22
69
68,58
Page 23
Garantie
OMEGA garantit que cet appareil est exempt de tout vice de matière et de main d'oeuvre et qu'il fonctionnera
conformément à ses spécifications pendant une période de 13 mois à compter de sa date d'achat. La garantie
OMEGA porte sur une période normale de garantie de un (1) an plus un (1) mois supplémentaire pour tenir
compte des délais de traitement et d'expédition. Ce prolongement de la période assure aux clients d'OMEGA
une garantie maximale sur chaque produit. En cas de panne, l'appareil doit être renvoyé à l'usine pour évaluation.
Le Service Après Vente d'OMEGA vous communiquera immédiatement un numéro d'Autorisation de Retour
(AR) sur simple demande téléphonique ou écrite. Après examen par OMEGA, les appareils reconnus
défectueux seront réparés ou remplacés gratuitement. La présente GARANTIE est CADUQUE si l'appareil a
visiblement été ouvert ou présente des signes de déterioration due à des conditions de corrosion, intensité,
chaleur, humidité ou vibration excessives, à des spécifications, applications ou utilisations incorrectes ou toutes
autres conditions de fonctionnement échappant au contrôle d'OMEGA. Les composants d'usure normale ou
déteriorés par une utilisation incorrecte ne sont pas couverts par la garantie, y compris les contacts, fusibles
et triacs.
.
La société OMEGA est heureuse de faire des suggestions pour l'utilisation de ses produits.
Cependant, OMEGA se borne à garantir que les pièces fabriquées par elle, sont conformes
aux spécifications et exemptes de défauts.
OMEGA NE DONNE AUCUNE GARANTIE DE QUELQUE NATURE QUE CE SOIT, EXPRESSE OU
IMPLICITE, AUTRE QUE CE QUI PRECEDE ET OMEGA DECLINE EXPRESSEMENT TOUTE
GARANTIE TACITE, Y COMPRIS LES GARANTIES DE VENDABILITE ET D'ADEQUATION A UN
BUT PARTICULIER.
LIMITATION DE RESPONSABILITE: Les recours énoncés ici sont les seuls dont l'acheteur
puisse se prévaloir et la responsabilité d'OMEGA dans le cadre de la présente commande,
qu'elle découle d'un contrat, d'une garantie, d'une négligence, d'une indemnisation, d'une
responsabilité stricte ou autre, ne saurait excéder au total le prix d'achat du composant pour
lequel cette responsabilité est en cause. OMEGA ne peut en aucun cas être tenue
responsable de dommages indirects, accessoires ou particuliers.
Ce document a été préparé avec le plus grand soin. Néanmoins, OMEGA ENGINEERING, INC décline toute
responsabilité au cas où des erreurs ou ommission s'y seraient glissées, ainsi que toute responsabilité en cas
de dommages résultant d'une utilisation des produits conformément aux informations contenues dans ce
document.
CONDITIONS PARTICULIERES: Au cas où l'appareil serait utilisé dans des isntallations ou activités
nucléaires, l'acheteur s'engage à garantir la société OMEGA et à l'exonérer de toute responsabilité ou de tous
dommages-intérêts de quelque nature que ce soit résultant d'une telle utilisation.
Demande de Retours
Toutes les demandes de garantie et de réparation doivent être adressées directement au Service Après Vente
de NEWPORT-OMEGA. AVANT DE RENVOYER UN (OU DES) PRODUIT(S) A NEWPORT-OMEGA,
L'ACHETEUR DOIT DEMANDER UN NUMERO D'AUTORISATION (AR) AU SERVICE APRES VENTE DE
NEWPORT-OMEGA (AFIN D'EVITER TOUT RETARD DE TRAITEMENT). Le numéro d'AR communiqué à
l'acheteur doit figurer sur le colis et dans toute correspondance.
RETOURS
des renseignements suivants AVANT de nous
contacter:
1. N° de la commande d'ACHAT de l'appareil.
2. Modèle et N° de série de l'appareil sous garantie,
3. Instructions de réparation et/ou détails des
La politique d'OMEGA est d'améliorer sans cesse les caractéristiques de ses produits sans changer les modèles, chaque fois
que cela est possible. Ceci permet à nos clients d'accèder en permanence aux derniers progrès technologiques et techniques.
OMEGA et NEWPORT-OMEGA sont des marques déposées d'OMEGA ENGINEERING.
© Copyright 2000 OMEGA ENGINEERING, INC. Tous droits réservés. La présente documentation ne doit pas être copiée,
photocopiée, reproduite, traduite ou mise sous support électronique ou sous forme lisible par une machine, en tout ou partie, sans
l'accord écrit préalable de NEWPORT-OMEGA ou d'OMEGA ENGINEERING, INC.
SOUS GARANTIE: veuillez vous munir
et
problèmes rencontrés avec cet appareil.
RETOURS
NEWPORT- OMEGA pour connaître les tarifs de
réparation en vigueur. Munissez vous des
renseignements suivants AVANT de nous
contacter:
1. N° de la Commande de réparation.
2. Modèle et N° de série de l'appareil, et
3. Instructions de réparation et/ou détails des
HORS GARANTIE: veuillez consulter
problèmes rencontrés avec cet appareil.
Page 23
Page 24
Pour toute assistance technique ou application, veuillez contacter :
Newport Electronique S.A.R.L.
9 rue Denis Papin l 78190 Trappes l France
TEL: 33 0130 621 400 l FAX: 33 0130 699 120
Newport Electronics, Inc.
2229 South Yale Street l Santa Ana, CA l 92704-4426
TEL: (714) 540-4914, (800)-NEWPORT l FAX: (714) 546-3022
Newport T echnologies, Inc.
976 Bergar l Laval (Quebec) l Canada l H7L5A1
TEL: (514) 2335-3183 l FAX: (514) 856-6886
Newport Electronics, Ltd.
One Omega Drive l River Bend T echnology Centre l Northbank l
Irlam Manchester l M44 SEX l England l
TEL: 44 (0161) 7776611 l FAX: 44 (0161) 7776622
Newport Electronics, B.V.
Postbus 8034 l 1180 LA Amstelveen l The Netherlands
TEL: (31) 20 6418405 l FAX: (31) 20 6434643
Newport Electronics Spol S.R.O.
Rude armady 1868 l 733 01 Karvina 8 l Czech Republic
TEL: 42 (69) 6311899 l FAX: 42 (69) 6311114
Newport Electronics GmbH
Daimlerstrasse 26 l W-75392 Deckenpfronn l Germany
TEL: 49 (07056) 3017 l FAX: 49 (07056) 8540
Au Mexique
TEL: (95) 800-Newport
DISTRIBUTEUR
AUTORISÉ
NEWPORT Electronique S.A.R.L.
9 rue Denis Papin l 78190 T rappes l F rance
TEL: 33 0130 621 400 l F AX: 33 0130 699 120
E-mail : [email protected]
Page 24
Loading...
