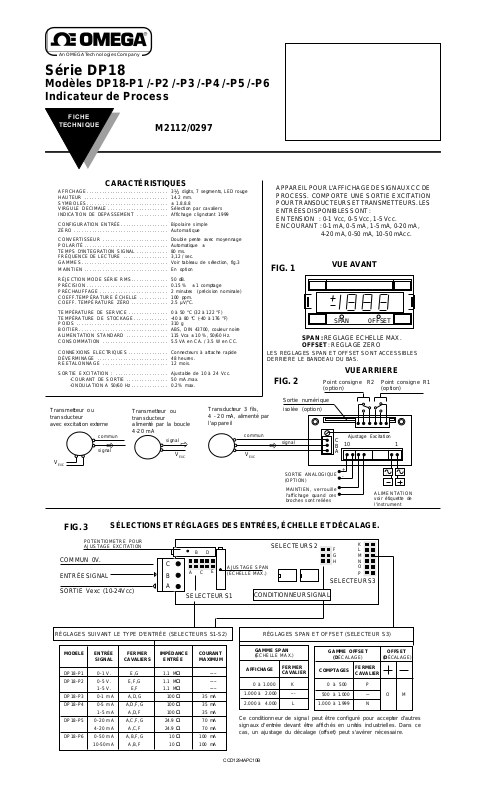

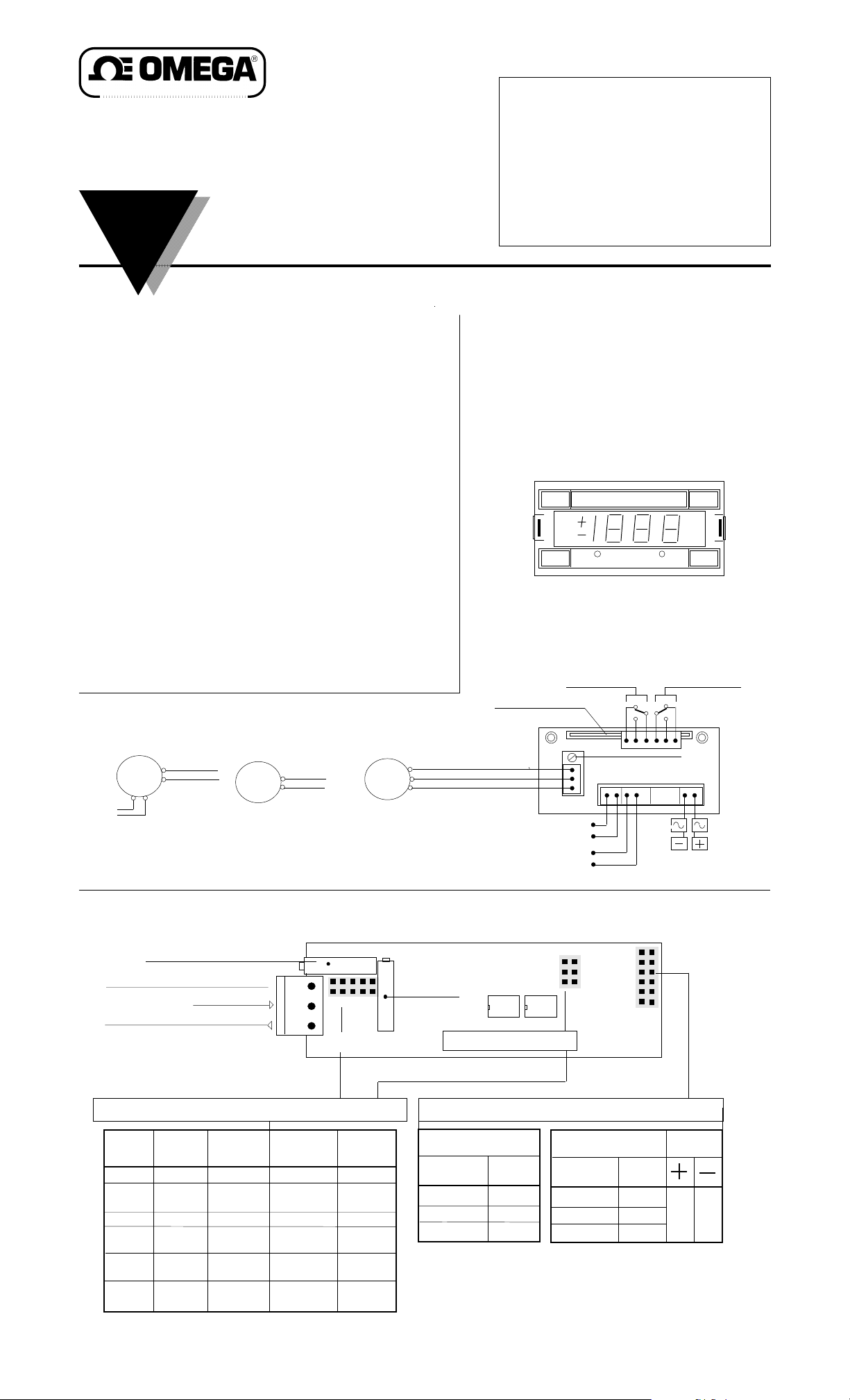

A n OMEGA T ec hnologies C ompany
Série DP18
Modèles DP18-P1 /-P2 /-P3 /-P4 /-P5 /-P6 Indicateur de Process
FICHE
TECHNIQUE
M2112/0297
CARACTÉRISTIQUES
AFFICHAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 digits, 7 segments, LED rouge
HAUTEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14.2 mm.
SYMBOLES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 1.8.8.8
VIRGULE DECIMALE . . . . . . . . . . . . . . . . . . . . . . . Sélection par cavaliers
INDICATION DE DEPASSEMENT . . . . . . . . . . . . Affichage clignotant 1999
CONFIGURATION ENTRÉE. . . . . . . . . . . . . . . . . . Bipolaire simple
ZÉRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Automatique
CONVERTISSEUR . . . . . . . . . . . . . . . . . . . . . . . . . Double pente avec moyennage
POLARITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Automatique ±
TEMPS D'INTEGRATION SIGNAL . . . . . . . . . . . . 80 ms.
FRÉQUENCE DE LECTURE . . . . . . . . . . . . . . . . . 3,12 / sec.
GAMMES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection, fig.3
MAINTIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . En option
RÉJECTION MODE SÉRIE RMS . . . . . . . . . . . . . . 50 dB.
PRÉCISION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.15 % ± 1 comptage
PRÉCHAUFFAGE . . . . . . . . . . . . . . . . . . . . . . . . . . 2 minutes (précision nominale)
COEFF.TEMPÉRATURE ÉCHELLE . . . . . . . . . . . 100 ppm.
COEFF. TEMPÉRATURE ZÉRO . . . . . . . . . . . . . . 2.5 µV/°C.
TEMPÉRATURE DE SERVICE . . . . . . . . . . . . . . . 0 à 50 °C (32 à 122 °F)
TEMPÉRATURE DE STOCKAGE. . . . . . . . . . . . . -40 à 80 °C (-40 à 176 °F)
POIDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 310 g
BOITIER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ABS, DIN 43700, couleur noire
ALIMENTATION STANDARD . . . . . . . . . . . . . . . . 115 Vca ± 10 %, 50/60 Hz.
CONSOMMATION . . . . . . . . . . . . . . . . . . . . . . . . . 5.5 VA en CA. / 3.5 W en CC.
CONNEXIONS ELECTRIQUES . . . . . . . . . . . . . . . Connecteurs à attache rapide
DÉVERMINAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 heures.
REETALONNAGE . . . . . . . . . . . . . . . . . . . . . . . . . 12 mois.
SORTIE EXCITATION : . . . . . . . . . . . . . . . . . . . . Ajustable de 10 à 24 Vcc.
-COURANT DE SORTIE . . . . . . . . . . . . . . . . 50 mA.max.
-ONDULATION A 50/60 Hz . . . . . . . . . . . . . . 0.2% max.
Transmetteur ou transducteur avec excitation externe
commun
signal
V
EXC
ð
Transmetteur ou transducteur alimenté par la boucle 4-20 mA
signal
V
½
Transducteur 3 fils, 4 - 20 mA, alimenté par l'appareil
ð
EXC
commun
V
EXC
APPAREIL POUR L'AFFICHAGE DE SIGNAUX CC DE PROCESS. COMPORTE UNE SORTIE EXCITATION POUR TRANSDUCTEURS ET TRANSMETTEURS. LES ENTRÉES DISPONIBLES SONT : EN TENSION : 0-1 Vcc, 0-5 Vcc, 1-5 Vcc. EN COURANT :0-1 mA, 0-5 mA, 1-5 mA, 0-20 mA, 4-20 mA, 0-50 mA, 10-50 mAcc.
FIG. 1
VUE AVANT
SPAN
OFFSET
SPAN : REGLAGE ECHELLE MAX. OFFSET : REGLAGE ZERO
LES REGLAGES SPAN ET OFFSET SONT ACCESSIBLES DERRIERE LE BANDEAU DU BAS.
VUE ARRIERE
FIG. 2
Sortie numérique isolée (option)
signal
ð
SORTIE ANALOGIQUE (OPTION)
MAINTIEN, verrouille l'affichage quand ces broches sont reliées
Point consigne R2 (option)
Ajustage Excitation
C
10
B A
+
-
Point consigne R1 (option)
1
ALIMENTATION voir étiquette de l'instrument
FIG. 3
POTENTIOMETRE POUR AJUSTAGE EXCITATION
COMMUN 0V.
ENTRÉE SIGNAL SORTIE Vexc (10-24Vcc)
MODELE ENTRÉE FERMER IMPÉDANCE COURANT
DP18-P1 0-1 V. E,G 1.1 MΩ ----­DP18-P2 0-5 V. E,F,G 1.1 MΩ -----
DP18-P3 0-1 mA A,D,G 100 Ω 35 mA DP18-P4 0-5 mA A,D,F,G 100 Ω 35 mA
DP18-P5 0-20 mA A,C,F,G 24.9 Ω 70 mA
DP18-P6 0-50 mA A,B,F,G 10 Ω 100 mA
SÉLECTIONS ET RÉGLAGES DES ENTRÉES, ÉCHELLE ET DÉCALAGE.
B
C
AC
B A
SELECTEUR S1
SIGNAL CAVALIERS ENTRÉE MAXIMUM
1-5 V. E,F 1.1 MΩ -----
1-5 m A A,D,F 100 Ω 35 mA
4-20 mA A,C,F 24.9 Ω 70 mA
10-50mA A,B,F 10 Ω 100 mA
AJUSTAGE SPAN
E
(ECHELLE MAX.)
SELECTEUR S2
F G
K L M N O
P
SELECTEUR S3
CONDITIONNEUR SIGNAL
RÉGLAGES SPAN ET OFFSET (SELECTEUR S3)RÉGLAGES SUIVANT LE TYPE D'ENTRÉE (SELECTEURS S1-S2)
GAMME SPAN (ÉCHELLE MAX.)
AFFICHAGE
0 à 1.000 K
1.000 à 2.000 ---
2.000 à 4.000 L
FERMER CAVALIER
Ce conditionneur de signal peut être configuré pour accepter d'autres signaux d'entrée devant être affichés en unités industrielles. Dans ce cas, un ajustage du décalage (offset) peut s'avérer nécessaire.
GAMME OFFSET (DÉCALAGE)
COMPTAGES
0 à 500 P
500 à 1.000 --- O M
1.000 à 1.999 N
FERMER CAVALIER
OFFSET (DÉCALAGE)
CCD1294APC10B
