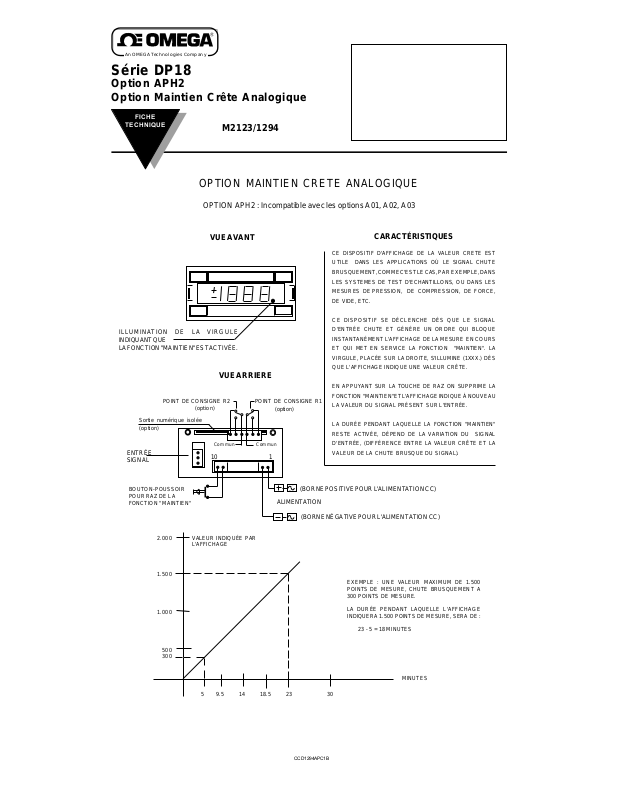

Omega DP18 APH2 User guide

An O MEGA Tech no logies Com pany

Série DP18

Option APH2
Option Maintien Crête Analogique

FICHE

TECHNIQUE

M2123/1294

OPTION MAINTIEN CRETE ANALOGIQUE

OPTION APH2 : Incompatible avec les options A01, A02, A03

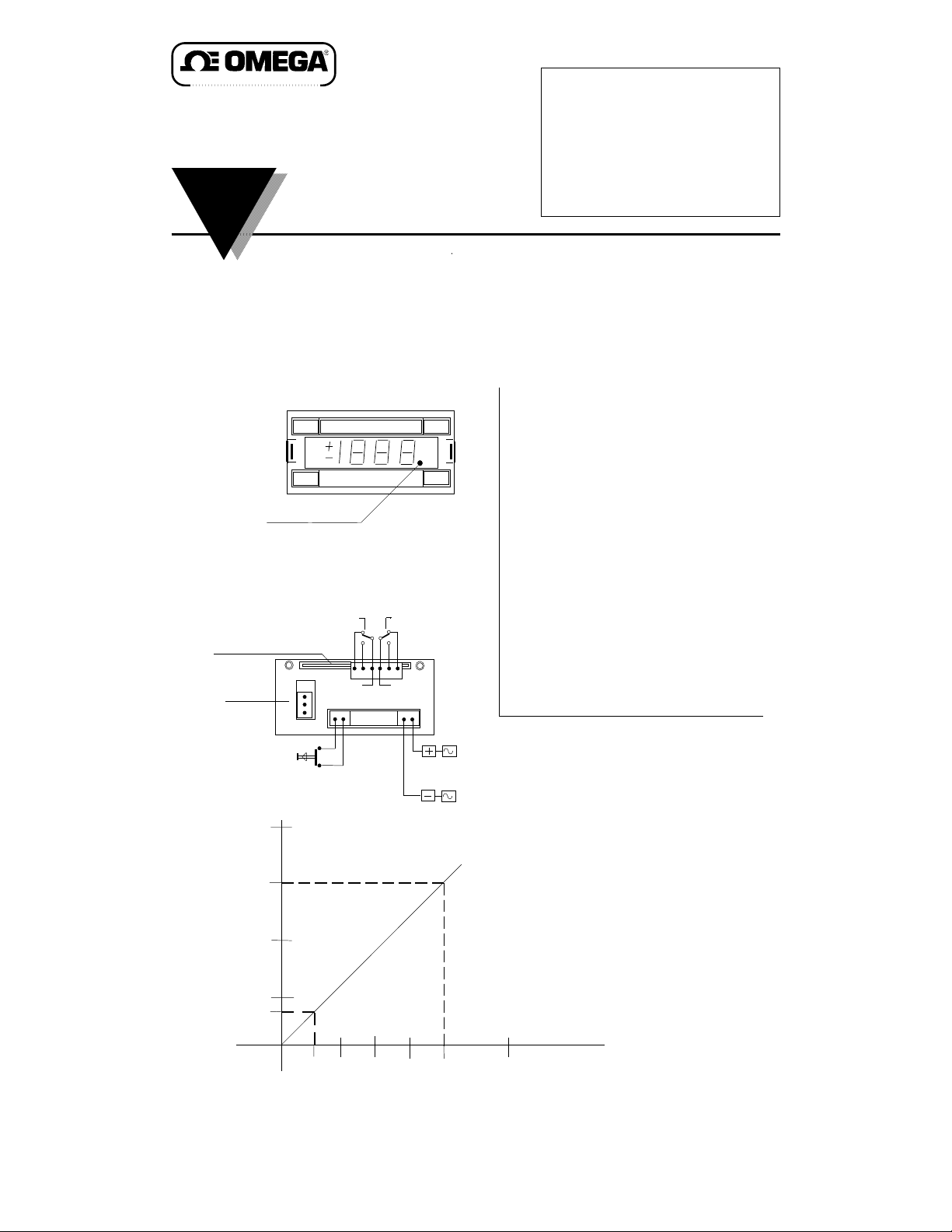

VUE AVANT

ILLUMINATION DE LA VIRGULE
INDIQUANT QUE
LA FONCTION "MAINTIEN" EST ACTIVÉE.

VUE ARRIERE

POINT DE CONSIGNE R2

Sortie numérique isolée
(option)

ENTRÉE
SIGNAL

BOUTON-POUSSOIR
POUR RAZ DE LA
FONCTION " MAINTIEN"

(option)

Commun Commun

10

POINT DE CONSIGNE R1

(option)

1

(BORNE POSITIVE POUR L'ALIMENTATION CC)

ALIMENTATION

(BORNE NÉGATIVE POUR L'ALIMENTATION CC)

CARACTÉRISTIQUES

CE DISPOSITIF D'AFFICHAGE DE LA VALEUR CRETE EST
UTILE DANS LES APPLICATIONS OÙ LE SIGNAL CHUTE
BRUSQUEMENT, COMME C'EST LE CAS, PAR EXEMPLE, DANS
LES SYSTEMES DE TEST D'ECHANTILLONS, OU DANS LES
MESURES DE PRESSION, DE COMPRESSION, DE FORCE,
DE VIDE, ETC.

CE DISPOSITIF SE DÉCLENCHE DÈS QUE LE SIGNAL
D'ENTRÉE CHUTE ET GÉNÈRE UN ORDRE QUI BLOQUE
INSTANTANÉMENT L'AFFICHAGE DE LA MESURE EN COURS
ET QUI MET EN SERVICE LA FONCTION "MAINTIEN". LA
VIRGULE, PLACÉE SUR LA DROITE, S'ILLUMINE (1XXX.) DÈS
QUE L'AFFICHAGE INDIQUE UNE VALEUR CRÊTE.

EN APPUYANT SUR LA TOUCHE DE RAZ ON SUPPRIME LA
FONCTION "MAINTIEN" ET L'AFFICHAGE INDIQUE À NOUVEAU
LA VALEUR DU SIGNAL PRÉSENT SUR L'ENTRÉE.

LA DURÉE PENDANT LAQUELLE LA FONCTION "MAINTIEN"
RESTE ACTIVÉE, DÉPEND DE LA VARIATION DU SIGNAL
D'ENTRÉE, (DIFFÉRENCE ENTRE LA VALEUR CRÊTE ET LA
VALEUR DE LA CHUTE BRUSQUE DU SIGNAL).

2.000

1.500

1.000

500
300

VALEUR INDIQUÉE PAR
L'AFFICHAGE

5 9.5 14 18.5 23 30

CCD1294APC1B

EXEMPLE : UNE VALEUR MAXIMUM DE 1.500
POINTS DE MESURE, CHUTE BRUSQUEMENT A
300 POINTS DE MESURE.

LA DURÉE PENDANT LAQUELLE L'AFFICHAGE
INDIQUERA 1.500 POINTS DE MESURE, SERA DE :

23 - 5 = 18 MINUTES

MINUTES

Série DP18 Option APH2 - Option Maintien Crête Analogique M2123 / 1294
