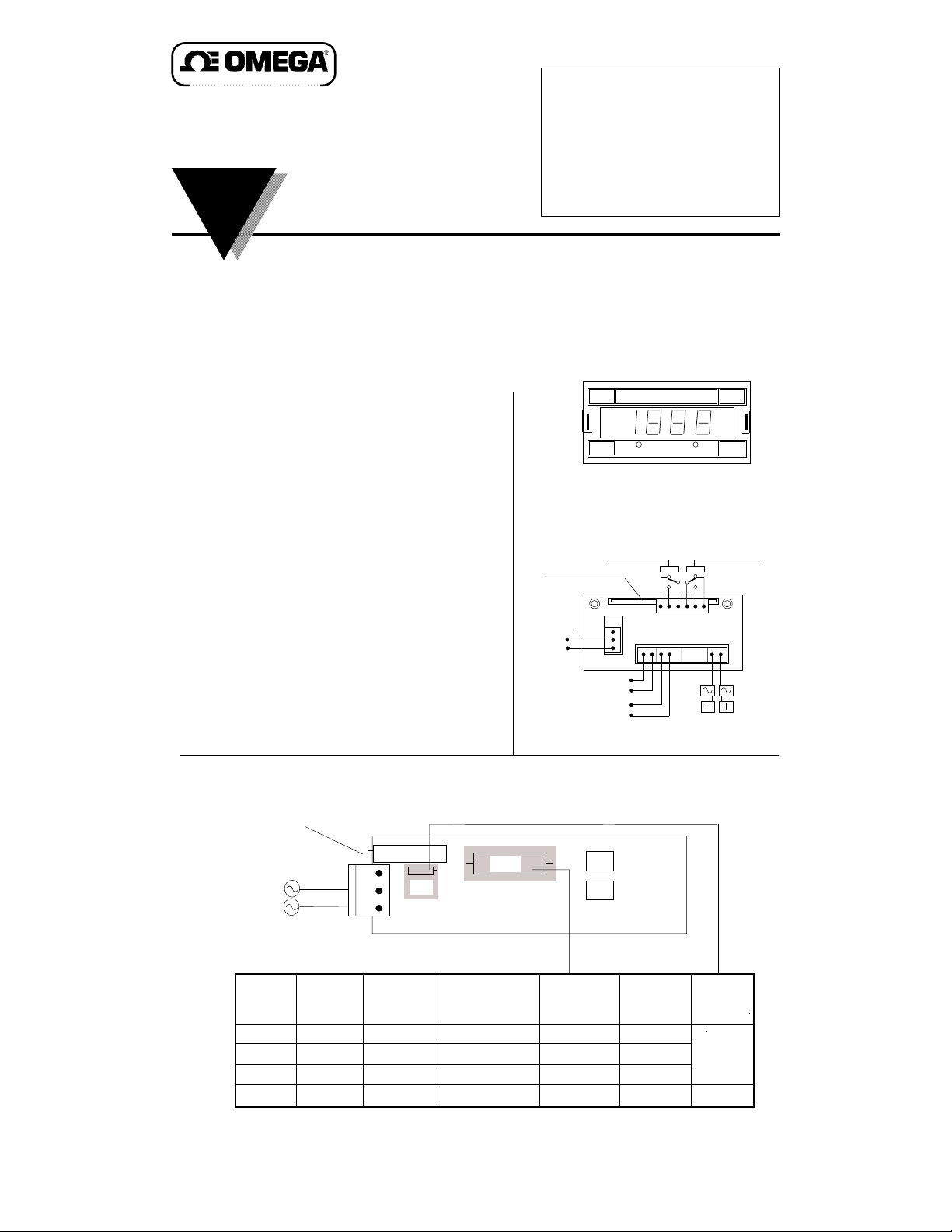

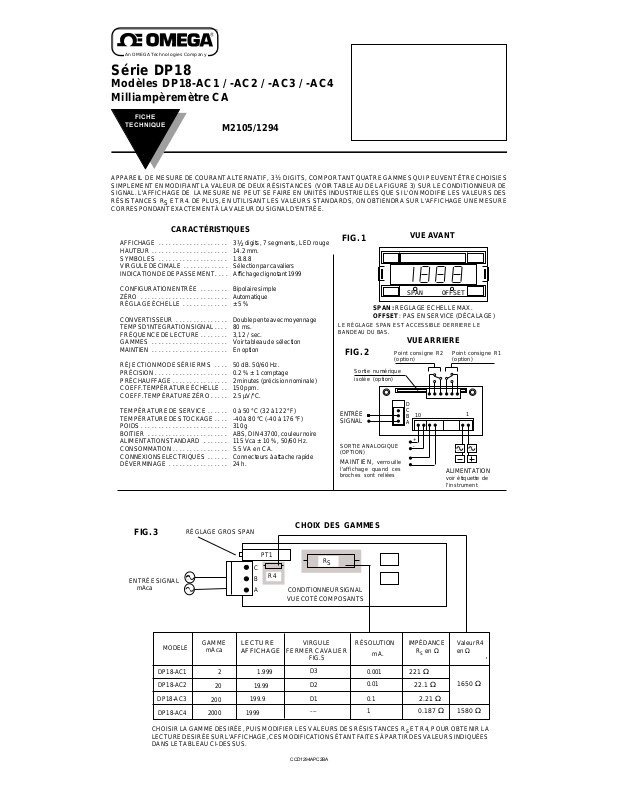

Série DP18
Modèles DP18-AC1 / -AC2 / -AC3 / -AC4
Milliampèremètre CA
FICHE
TECHNIQUE
M2105/1294
APPAREIL DE MESURE DE COURANT ALTERNATIF, 3
SIMPLEMENT EN MODIFIANT LA VALEUR DE DEUX RÉSISTANCES (VOIR TABLEAU DE LA FIGURE 3) SUR LE CONDITIONNEUR DE
SIGNAL. L'AFFICHAGE DE LA MESURE NE PEUT SE FAIRE EN UNITÉS INDUSTRIELLES QUE SI L'ON MODIFIE LES VALEURS DES
RÉSISTANCES RS ET R4. DE PLUS, EN UTILISANT LES VALEURS STANDARDS, ON OBTIENDRA SUR L'AFFICHAGE UNE MESURE
CORRESPONDANT EXACTEMENT À LA VALEUR DU SIGNAL D'ENTRÉE.
CARACTÉRISTIQUES
AFFICHAGE . . . . . . . . . . . . . . . . . . . . 3 digits, 7 segments, LED rouge
HAUTEUR . . . . . . . . . . . . . . . . . . . . . . 14.2 mm.
SYMBOLES . . . . . . . . . . . . . . . . . . . . 1.8.8.8
VIRGULE DECIMALE . . . . . . . . . . . . . Sélection par cavaliers
INDICATION DE DEPASSEMENT. . . . Affichage clignotant 1999
CONFIGURATION ENTRÉE . . . . . . . . Bipolaire simple
ZÉRO . . . . . . . . . . . . . . . . . . . . . . . . . Automatique
RÉGLAGE ÉCHELLE . . . . . . . . . . . . . ± 5 %
CONVERTISSEUR . . . . . . . . . . . . . . . Double pente avec moyennage
TEMPS D'INTEGRATION SIGNAL. . . . 80 ms.
FRÉQUENCE DE LECTURE . . . . . . . . 3,12 / sec.
GAMMES . . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection
MAINTIEN . . . . . . . . . . . . . . . . . . . . . . En option
RÉJECTION MODE SÉRIE RMS . . . . 50 dB. 50/60 Hz.
PRÉCISION . . . . . . . . . . . . . . . . . . . . . 0.2 % ± 1 comptage
PRÉCHAUFFAGE . . . . . . . . . . . . . . . . 2 minutes (précision nominale)
COEFF.TEMPÉRATURE ÉCHELLE . . 150 ppm.
COEFF. TEMPÉRATURE ZÉRO. . . . . 2.5 µV/°C.
TEMPÉRATURE DE SERVICE . . . . . . 0 à 50 °C (32 à 122 °F)
TEMPÉRATURE DE STOCKAGE. . . . -40 à 80 °C (-40 à 176 °F)
POIDS . . . . . . . . . . . . . . . . . . . . . . . . . 310 g
BOITIER . . . . . . . . . . . . . . . . . . . . . . . ABS, DIN 43700, couleur noire
ALIMENTATION STANDARD . . . . . . . 115 Vca ± 10 %, 50/60 Hz.
CONSOMMATION . . . . . . . . . . . . . . . . 5.5 VA en CA.
CONNEXIONS ELECTRIQUES . . . . . . Connecteurs à attache rapide
DÉVERMINAGE . . . . . . . . . . . . . . . . . 24 h.
½
½ DIGITS, COMPORTANT QUATRE GAMMES QUI PEUVENT ÊTRE CHOISIES
FIG. 1
SPAN : REGLAGE ECHELLE MAX.
LE RÉGLAGE SPAN EST ACCESSIBLE DERRIERE LE
BANDEAU DU BAS.
OFFSET : PAS EN SERVICE (DÉCALAGE)
VUE AVANT
SPAN OFFSET
VUE ARRIERE
FIG. 2
Sortie numérique
isolée (option)
ENTRÉE
SIGNAL
SORTIE ANALOGIQUE
(OPTION)
MAINTIEN, verrouille
l'affichage quand ces
broches sont reliées
Point consigne R2
(option)
D
C
10
B
A
+
-
Point consigne R1
(option)
1
ALIMENTATION
voir étiquette de
l'instrument
FIG. 3
ENTRÉE SIGNAL
mAca
CHOISIR LA GAMME DESIRÉE, PUIS MODIFIER LES VALEURS DES RÉSISTANCES Rs ET R4, POUR OBTENIR LA
LECTURE DESIRÉE SUR L'AFFICHAGE, CES MODIFICATIONS ÉTANT FAITES À PARTIR DES VALEURS INDIQUÉES
DANS LE TABLEAU CI-DESSUS.
RÉGLAGE GROS SPAN
MODELE
DP18-AC1
DP18-AC2
DP18-AC3
DP18-AC4
GAMME
mAca
2
20
200
2000 1999
PT1
C
B
A
LECTURE
AFFICHAGE
1.999
19.99
199.9
CHOIX DES GAMMES
R4
CONDITIONNEUR SIGNAL
VUE COTÉ COMPOSANTS
VIRGULE
FERMER CAVALIER
FIG.5
D3
D2
D1
-----
CCD1294APC2BA
R
S
RÉSOLUTION IMPÉDANCE
mA.
0.001
0.01
0.1
1
R
221
22.1
2.21
0.187
S
en Ω
Ω
Ω
Ω
Ω
Valeur R4
en Ω
1650
Ω
1580
Ω
Page 2
Série DP18 Modèles DP18-AC1/-AC2/-AC3/-AC4 - Milliampèremètre CA M2105 / 1294

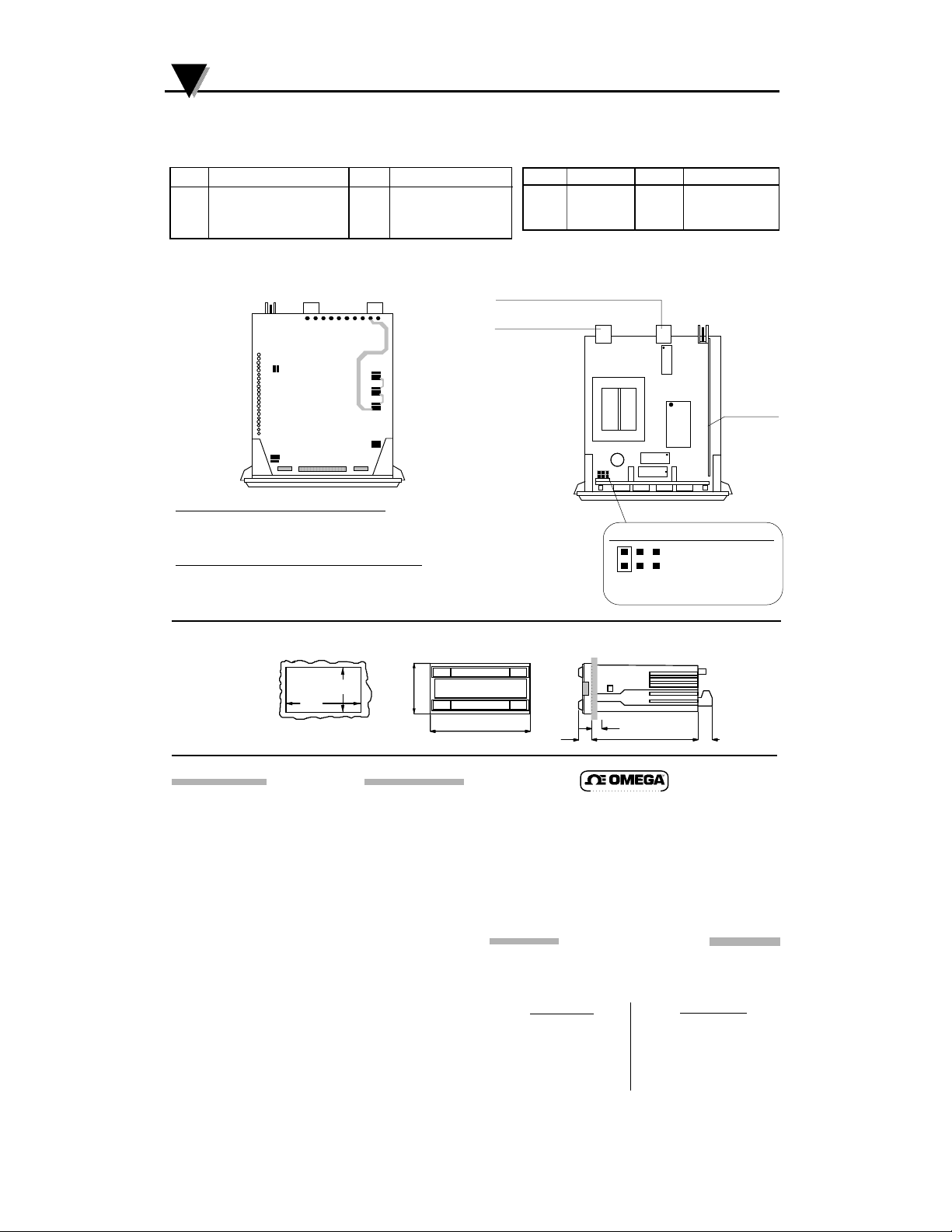

OPTIONS ET ALIMENTATIONS DISPONIBLES
OPTIONS SORTIES COMMANDE/COMMUNICATIONS
Choisir au maximum une option dans chaque colonne
OPTION DESCRIPTION OPTION DESCRIPTION
BCD Opto-isolée BCD parallèle A01 Sortie Analogique, mA drain
R1 Un Point de Consigne, relais 3 A A02 Sortie Analogique, mA source
R2 Deux Points de Consigne, relais 3 A A03 Sortie Analogique, Tension
APH1 Maintien Crête Analogique APH2 Maintien Crête Analogique
232 Sortie Série isolée RS-232
SELECTION : VIRGULES DECIMALES, ALIMENTATIONS ET OPTIONS SPECIALES
110
220
110
FIG. 4
AL
CARTE MERE
COTE SOUDURES
OPTIONS ALIMENTATION
OPTION ALIMENTATION OPTION ALIMENTATION
220 220Vca 50/60 Hz 15/30 Vcc 15-30 Vcc -10% (3.5 W)
STD 110Vca 50/60 Hz isol ée
24 24Vca 50/60 Hz 24/65 Vcc 24-65 Vcc (4 W) isolée
8 48Vca 50/60 Hz
CONNECTEUR POUR
SORTIE ANALOGIQUE (OPTION)
CONNECTEUR
ALIMENTATION
CARTE MERE
VUE COTE
COMPOSANTS
FIG. 5
CONDITIONNEUR
DE SIGNAUX
(côté soudures)
J1
J2
SELECTION CAVALIERS ALIMENTATION
POUR 110 Vca: CABLER LE CAVALIER 110 ET OUVRIR LE CAVALIER 220
POUR 220 Vca: CABLER LE CAVALIER 220 ET OUVRIR LE CAVALIER 110
SELECTION CAVALIERS OPTIONS SPECIALES
AL: OUVRIR UNIQUEMENT SI L'OPTION ALARME/POINT CONSIGNE
EST CHOISIE
J1: OUVRIR POUR SUPPRIMER LE DIGIT LE MOINS SIGNIFICATIF (LSD)
J2: OUVRIR POUR SUPPRIMER L'INDICATION ±
DIMENSIONS MECANIQUES mm (pouces)
FIG. 6
44.5
(1.75)
92.5
(3.64)
DECOUPE PANNEAU
GARANTIE
OMEGA garantit que cet appareil est exempt de tout vice de matière et de main d'oeuvre
et qu'il fonctionnera conformément à ses spécifications pendant une période de 13 mois
à compter de sa date d'achat. La garantie OMEGA porte sur une période normale de
garantie de un (1) an plus un (1) mois supplémentaire pour tenir compte des délais de
traitement et d'expédition. Ce prolongement de la période assure aux clients d'OMEGA
une garantie maximale sur chaque produit. En cas de panne, l'appareil doit être renvoyé
à l'usine pour évaluation. Le Service Après Vente d'OMEGA vous communiquera
immédiatement un numéro d'Autorisation de Retour (AR) sur simple demande
téléphonique ou écrite. Après examen par OMEGA, les appareils reconnus défectueux
seront réparés ou remplacés gratuitement. La présente GARANTIE est CADUQUE si
l'appareil a visiblement été ouvert ou présente des signes de déterioration due à des
conditions de corrosion, intensité, chaleur, humidité ou vibration excessives, à des
spécifications, applications ou utilisations incorrectes ou toutes autres conditions de
fonctionnement échappant au contrôle d'OMEGA. Les composants d'usure normale ou
déteriorés par une utilisation incorrecte ne sont pas couverts par la garantie, y compris
les contacts, fusibles et triacs.
.
La société OMEGA est heureuse de faire des suggestions pour l'utilisation
de ses produits. Cependant, OMEGA se borne à garantir que les pièces
fabriquées par elle, sont conformes aux spécifications et exemptes de
défauts.
OMEGA NE DONNE AUCUNE GARANTIE DE QUELQUE NATURE QUE CE SOIT,
EXPRESSE OU IMPLICITE, AUTRE QUE CE QUI PRECEDE ET OMEGA
DECLINE EXPRESSEMENT TOUTE GARANTIE TACITE, Y COMPRIS LES
GARANTIES DE VENDABILITE ET D'ADEQUATION A UN BUT PARTICULIER.
LIMITATION DE RESPONSABILITE: Les recours énoncés ici sont les seuls
dont l'acheteur puisse se prévaloir et la responsabilité d'OMEGA dans le
cadre de la présente commande, qu'elle découle d'un contrat, d'une
garantie, d'une négligence, d'une indemnisation, d'une responsabilité
stricte ou autre, ne saurait excéder au total le prix d'achat du composant
pour lequel cette responsabilité est en cause. OMEGA ne peut en aucun cas
être tenue responsable de dommages indirects, accessoires ou
particuliers.
Ce document a été préparé avec le plus grand soin. Néanmoins, OMEGA ENGINEERING,
INC décline toute responsabilité au cas où des erreurs ou ommission s'y seraient glissées,
ainsi que toute responsabilité en cas de dommages résultant d'une utilisation des produits
conformément aux informations contenues dans ce document.
CONDITIONS PARTICULIERES: Au cas où l'appareil serait utilisé dans des isntallations
ou activités nucléaires, l'acheteur s'engage à garantir la société OMEGA et à l'exonérer
de toute responsabilité ou de tous dommages-intérêts de quelque nature que ce soit
résultant d'une telle utilisation.
48
(1.89)
INSTALLER LE CAVALIER
A L'ENDROIT INDIQUE, EN
FONCTION DE LA GAMME
CHOISIE.
96
(3.78)
(0.51)
Service Après Vente France : Newport-Omega
Tél: (33) 0130-621-400 FAX: (33) 0130-699-120
Service Après Vente USA et Canada : Appels gratuits Omega
USA :
One Omega Drive, Box 4047 Canada : 976 Bergar,
Stamford, CT 06907-0047 Laval (Quebec), H7L 5A1
Telephone: (203) 359-1660 Telephone: (514) 856-6928
FAX: (203) 359-7700 FAX: (514) 856-6886
Toutes les demandes de garantie et de réparation doivent être adressées directement
au Service Après Vente de NEWPORT-OMEGA. AVANT DE RENVOYER UN (OU DES)
PRODUIT(S) A NEWPORT-OMEGA, L'ACHETEUR DOIT DEMANDER UN NUMERO
D'AUTORISATION (AR) AU SERVICE APRES VENTE DE NEWPORT-OMEGA (AFIN
D'EVITER TOUT RETARD DE TRAITEMENT). Le numéro d'AR communiqué à
l'acheteur doit figurer sur le colis et dans toute correspondance.
RETOURS
vous munir des renseignements suivants
AVANT de nous contacter:
1. N° de la commande d'ACHAT de
2. Modèle et N° de série de l'appareil
3. Instructions de réparation et/ou
La politique d'OMEGA est d'améliorer sans cesse les caractéristiques de ses produits sans
changer les modèles, chaque fois que cela est possible. Ceci permet à nos clients
d'accèder en permanence aux derniers progrès technologiques et techniques.
OMEGA et NEWPORT-OMEGA sont des marques déposées d'OMEGA ENGINEERING.
© Copyright 1994 OMEGA ENGINEERING, INC. Tous droits réservés. La présente
documentation ne doit pas être copiée, photocopiée, reproduite, traduite ou mise sous
support électronique ou sous forme lisible par une machine, en tout ou partie, sans
l'accord écrit préalable de NEWPORT-OMEGA ou d'OMEGA ENGINEERING, INC.
Service SAV : 1-800-826-6342 / 1-800-TC-OMEGA
Service Clients : 1-800-622-2378 / 1-800-622-BEST
Service Ingénierie : 1-800-872-9436 / 1-800-USA-WHEN
TELEX: 996404 EASYLINK: 62968934 CABLE: OMEGA
SOUS GARANTIE: veuillez
l'appareil.
sous garantie, et
détails des problèmes rencontrés
avec cet appareil.
SELECTEUR VIRGULES DECIMALES
D3 D1
D2
5 max. (0.20)
13
An OM EGA Technologi es Compan y
9 rue Denis Papin, 78190 Trappes
E-mail: [email protected]
(4.02)
102
DEMANDES DE RETOUR
HORS GARANTIE: veuillez
RETOURS
consulter NEWPORT- OMEGA pour
connaître les tarifs de réparation en
vigueur. Munissez vous des
renseignements suivants AVANT de nous
contacter:
1. N° de la Commande de réparation.
2. Modèle et N° de série de l'appareil, et
3. Instructions de réparation et/ou détails
des problèmes rencontrés avec cet
appareil.
D3 = 1.XXX
D2 = 1X.XX
D1 = 1XX.X
15
(0.59)
SM
