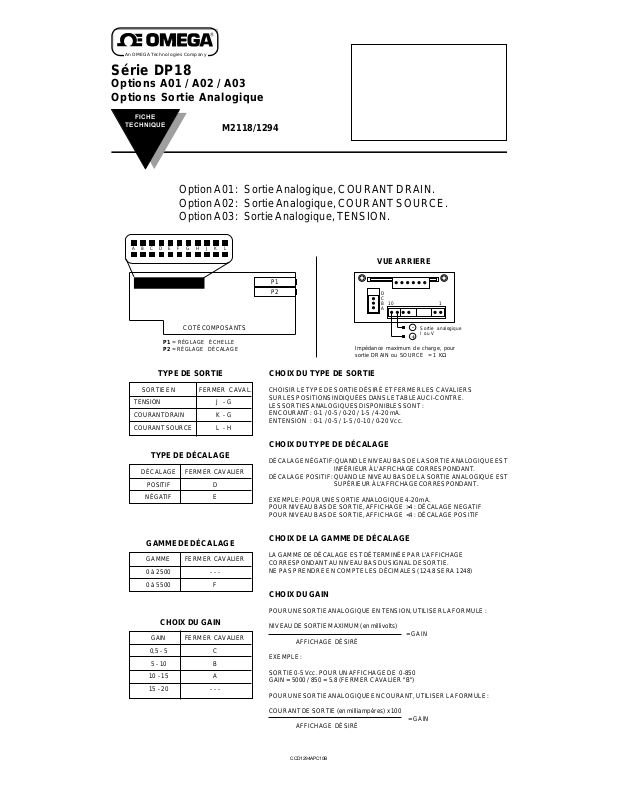

Série DP18
Options A01 / A02 / A03
Options Sortie Analogique
FICHE
TECHNIQUE
Option A01: Sortie Analogique, COURANT DRAIN.
Option A02: Sortie Analogique, COURANT SOURCE.
Option A03: Sortie Analogique, TENSION.
ABCDEFGHJ KL

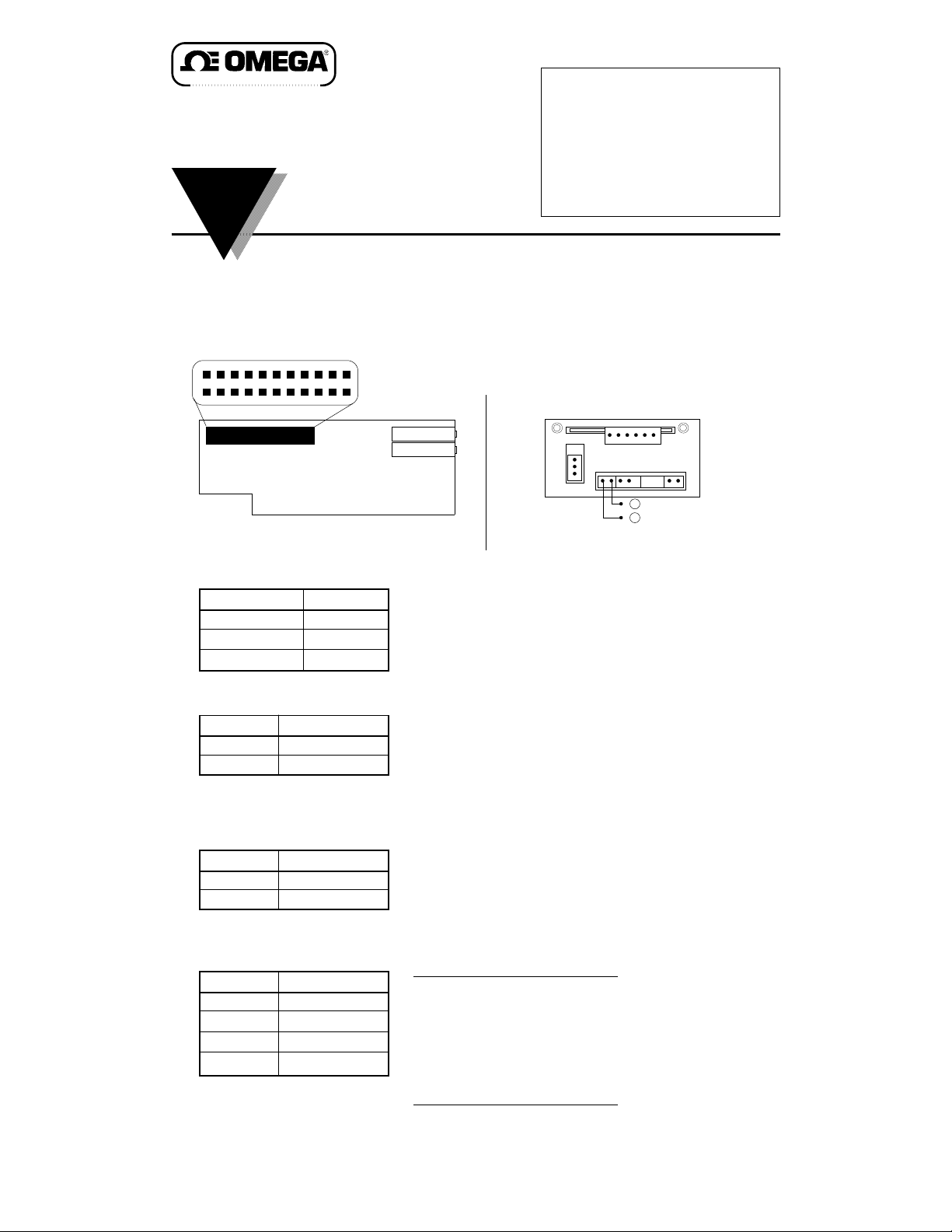

COTÉ COMPOSANTS
P1 = RÉGLAGE ÉCHELLE
P2 = RÉGLAGE DÉCALAGE
M2118/1294
VUE ARRIERE
P1
P2
D
C
B
10 1
A
-
Sortie analogique
I ou V
+
Impédance maximum de charge, pour
sortie DRAIN ou SOURCE = 1 KΩ
TYPE DE SORTIE
SORTIE EN FERMER CAVAL.
TENSION J - G
COURANT DRAIN K - G
COURANT SOURCE L - H
TYPE DE DÉCALAGE
DÉCALAGE FERMER CAVALIER
POSITIF D
NÉGATIF E
GAMME DE DÉCALAGE
GAMME FERMER CAVALIER
0 à 2500 - - 0 à 5500 F
CHOIX DU GAIN
GAIN FERMER CAVALIER
0,5 - 5 C
5 - 10 B
10 - 15 A
15 - 20 - - -
CHOIX DU TYPE DE SORTIE
CHOISIR LE TYPE DE SORTIE DÉSIRÉ ET FERMER LES CAVALIERS
SUR LES POSITIONS INDIQUÉES DANS LE TABLEAU CI-CONTRE.
LES SORTIES ANALOGIQUES DISPONIBLES SONT :
EN COURANT: 0-1 / 0-5 / 0-20 / 1-5 / 4-20 mA.
EN TENSION : 0-1 / 0-5 / 1-5 / 0-10 / 0-20 Vcc.
CHOIX DU TYPE DE DÉCALAGE
DÉCALAGE NÉGATIF:QUAND LE NIVEAU BAS DE LA SORTIE ANALOGIQUE EST
DÉCALAGE POSITIF:QUAND LE NIVEAU BAS DE LA SORTIE ANALOGIQUE EST
EXEMPLE: POUR UNE SORTIE ANALOGIQUE 4-20 mA.
POUR NIVEAU BAS DE SORTIE, AFFICHAGE >4 : DÉCALAGE NEGATIF
POUR NIVEAU BAS DE SORTIE, AFFICHAGE <4 : DÉCALAGE POSITIF
INFÉRIEUR À L'AFFICHAGE CORRESPONDANT.
SUPÉRIEUR À L'AFFICHAGE CORRESPONDANT.
CHOIX DE LA GAMME DE DÉCALAGE
LA GAMME DE DÉCALAGE EST DÉTERMINÉE PAR L'AFFICHAGE
CORRESPONDANT AU NIVEAU BAS DU SIGNAL DE SORTIE.
NE PAS PRENDRE EN COMPTE LES DÉCIMALES (124.8 SERA 1248)
CHOIX DU GAIN
POUR UNE SORTIE ANALOGIQUE EN TENSION, UTILISER LA FORMULE :
NIVEAU DE SORTIE MAXIMUM (en millivolts)
AFFICHAGE DÉSIRÉ
EXEMPLE :
SORTIE 0-5 Vcc. POUR UN AFFICHAGE DE 0-850
GAIN = 5000 / 850 = 5.8 (FERMER CAVALIER "B")
POUR UNE SORTIE ANALOGIQUE EN COURANT, UTILISER LA FORMULE :
COURANT DE SORTIE (en milliampères) x 100
AFFICHAGE DÉSIRÉ
= GAIN
= GAIN
CCD1294APC10B
Page 2
Série DP18 Options A01 / A02 / A03 - Options Sortie Analogique M2118 / 1294
PROGRAMMATION DE LA SORTIE ANALOGIQUE ET SCHEMA DE CONFIGURATION
EXEMPLE 1
SORTIE: 0 - 20 mA
AFFICHAGE DÉSIRÉ 0-850
20 x 100
GAIN = = 2,35
850
FERMER CAVALIER "C"

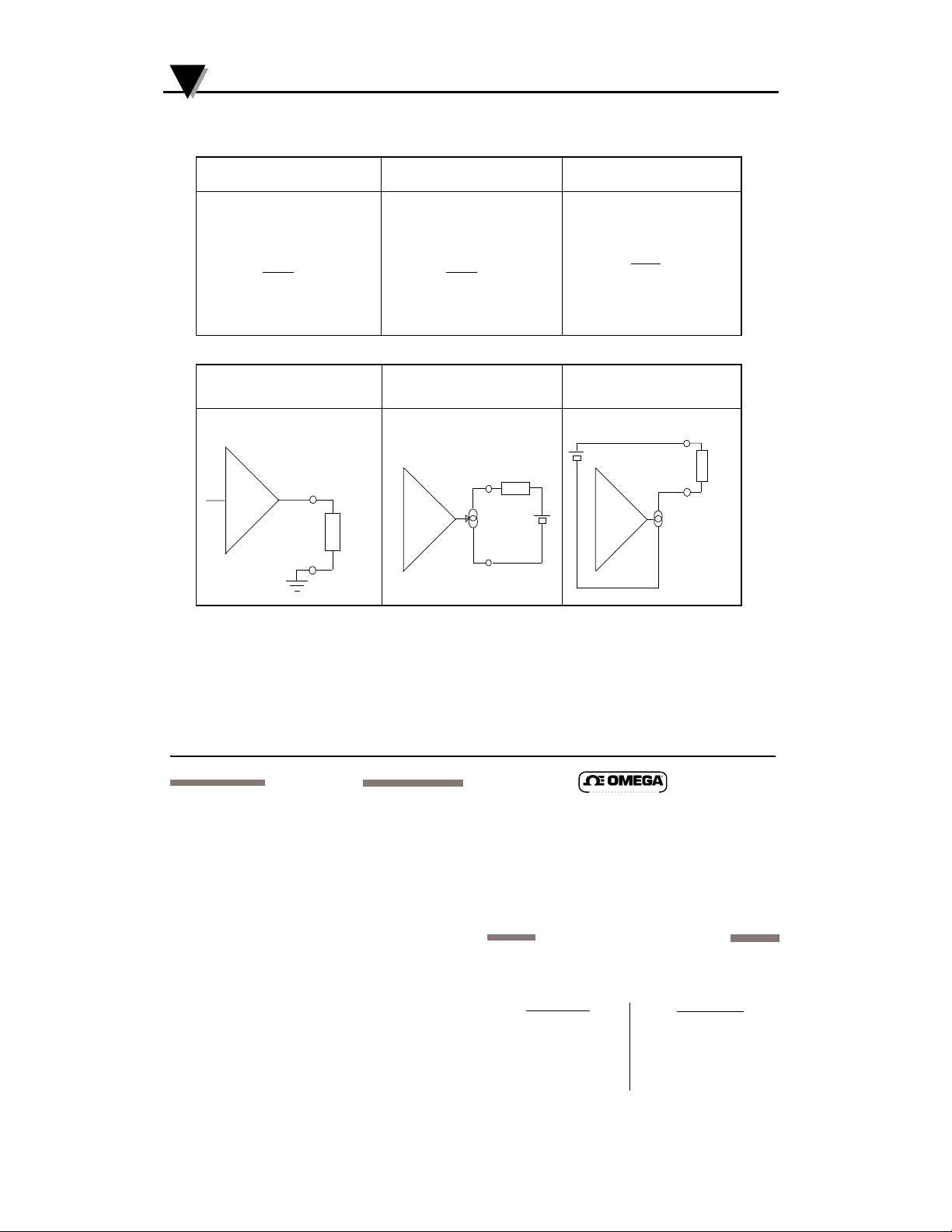

CONFIGURATION
SORTIE EN TENSION
RC min. à Vsortie 10V = 1KΩ
AMPLI.OP.
Vsortie+
Vsortie-
EXEMPLE 2
SORTIE: 0 - 5 mA
AFFICHAGE DÉSIRÉ 0-850
5 x 100
GAIN = = 0,58
850
FERMER CAVALIER "C"
CONFIGURATION
SORTIE EN COURANT
TYPE DRAIN (Vexc. min. pour RC 1KΩ = 28 V)
AMPLI.OP.
R
C
Vsortie+
GÉNÉRATEUR
Vsortie-
EXEMPLE 3
SORTIE: 4 - 20 mA
AFFICHAGE DÉSIRÉ 0-850
16 x 100
GAIN = = 1,88
850
FERMER CAVALIER "C"
16mA (20mA-4 mA) EST UTILISÉ POUR
CALCULER LE GAIN POUR UNE SORTIE
4-20 mA
CONFIGURATION
SORTIE EN COURANT
TYPE SOURCE (RC = 1KΩ max.)
Vexc = 28 V.
R
C
Vexc
AMPLI.OP.
Vsortie+
Vsortie-
GÉNÉRATEUR
R
C
TYPE DRAIN, Option A01:
PERMET LA CONNEXION DE PLUSIEURS INSTRUMENTS PASSIFS PLUS 1 ACTIF (AVEC ALIMENTATION D'EXCITATION POUR BOUCLE DE
COURANT). LE NOMBRE DES INSTRUMENTS EST LIMITÉ PAR LA SOMME DES RÉSISTANCES INTERNES QUI NE DOIT PAS DÉPASSER 1 KΩ.
TYPE SOURCE, Option A02:
PERMET LA CONNEXION DE PLUSIEURS INSTRUMENTS PASSIFS (SANS ALIMENTATION D'EXCITATION). LE NOMBRE DES INSTRUMENTS EST
LIMITÉ PAR LA SOMME DES RÉSISTANCES INTERNES QUI NE DOIT PAS DÉPASSER 1 KΩ.
TYPE TENSION, Option A03:
PERMET LA CONNEXION DE PLUSIEURS INSTRUMENTS, MAIS LA RÉSISTANCE DE L'ENSEMBLE DOIT ÊTRE SUPÉRIEURE À 1 KΩ.
GARANTIE
OMEGA garantit que cet appareil est exempt de tout vice de matière et de main d'oeuvre
et qu'il fonctionnera conformément à ses spécifications pendant une période de 13 mois
à compter de sa date d'achat. La garantie OMEGA porte sur une période normale de
garantie de un (1) an plus un (1) mois supplémentaire pour tenir compte des délais de
traitement et d'expédition. Ce prolongement de la période assure aux clients d'OMEGA
une garantie maximale sur chaque produit. En cas de panne, l'appareil doit être renvoyé
à l'usine pour évaluation. Le Service Après Vente d'OMEGA vous communiquera
immédiatement un numéro d'Autorisation de Retour (AR) sur simple demande
téléphonique ou écrite. Après examen par OMEGA, les appareils reconnus défectueux
seront réparés ou remplacés gratuitement. La présente GARANTIE est CADUQUE si
l'appareil a visiblement été ouvert ou présente des signes de déterioration due à des
conditions de corrosion, intensité, chaleur, humidité ou vibration excessives, à des
spécifications, applications ou utilisations incorrectes ou toutes autres conditions de
fonctionnement échappant au contrôle d'OMEGA. Les composants d'usure normale ou
déteriorés par une utilisation incorrecte ne sont pas couverts par la garantie, y compris
les contacts, fusibles et triacs.
.
La société OMEGA est heureuse de faire des suggestions pour l'utilisation
de ses produits. Cependant, OMEGA se borne à garantir que les pièces
fabriquées par elle, sont conformes aux spécifications et exemptes de
défauts.
OMEGA NE DONNE AUCUNE GARANTIE DE QUELQUE NATURE QUE CE SOIT,
EXPRESSE OU IMPLICITE, AUTRE QUE CE QUI PRECEDE ET OMEGA
DECLINE EXPRESSEMENT TOUTE GARANTIE TACITE, Y COMPRIS LES
GARANTIES DE VENDABILITE ET D'ADEQUATION A UN BUT PARTICULIER.
LIMITATION DE RESPONSABILITE: Les recours énoncés ici sont les seuls
dont l'acheteur puisse se prévaloir et la responsabilité d'OMEGA dans le
cadre de la présente commande, qu'elle découle d'un contrat, d'une
garantie, d'une négligence, d'une indemnisation, d'une responsabilité
stricte ou autre, ne saurait excéder au total le prix d'achat du composant
pour lequel cette responsabilité est en cause. OMEGA ne peut en aucun cas
être tenue responsable de dommages indirects, accessoires ou
particuliers.
Ce document a été préparé avec le plus grand soin. Néanmoins, OMEGA ENGINEERING,
INC décline toute responsabilité au cas où des erreurs ou ommission s'y seraient glissées,
ainsi que toute responsabilité en cas de dommages résultant d'une utilisation des produits
conformément aux informations contenues dans ce document.
