Page 3
Icons
WARNING
The raised hand icon
warns of a situation or
condition that may lead
to personal injury or
death. Do not proceed until the warning is read and thoroughly
understood. Warning messages are
shown in bold type.
DANGEROUS
VOLTAGE
The lightning icon warns
of the presence of an
uninsulated dangerous
voltage within the product
enclosure that might be of sufcient
magnitude to cause serious shocks or
death. Never open the enclosures un-
less you are an authorized and qualied
Omega service personnel. Never open
any enclosure when power is connected
to the system or its components.
CAUTION
The exclamation point
icon indicates a situation
or condition that may
lead to equipment
malfunction or damage.
Do not proceed until the
caution message is read and thoroughly
understood. Caution messages are
shown in bold type.
NOTE
The note icon indicates
additional or supplementary information
about the action, activity
or concept. Notes are
shown in bold type.
General Safety
General safety precautions must be followed when using this Omega product.
Failure to observe precautions and
warnings may result in damage to the
equipment, or injury to personnel.
It is understood that safety rules within
companies vary. If a conict exists
between the material contained in all
Omega User’s Guides and the rules
of a company using a Omega product,
the more stringent rules should take
precedence.
Safety Considerations
The DFG31 Series gauge is completely
enclosed and provides no potentially
hazardous outputs. Safety considerations are related to the power connections and physical mountings.
Electronic and mechanical components
housed within the Omega DFG31
covers are to be serviced by authorized
Omega representatives only.
Icons
ADVERTENCIA
El icono de la mano
previene de una
situación o condición
que puede llevar a un
daño personal o la muerte.
No utilice el instrumento ni continue
leyendo este manual hasta que la alerta
sea completamente entendida. Las
alertas se mostrarán en letras negitas
o recalcadas.
VOLTAJE
PELIGROSO
El icono del relampago
previene de la presencia
de un voltaje insulado
peligroso dentro de la car-
casa del producto que puede ser de su-
ciente magnitud para causar un shock
eléctrico serio o incluso la muerte.
Nunca abra la carcasa del medidor a
menos de que sea Personal de servicio
calicado por Omega. Nunca abra
ninguna carcasa cuando el equipo este
conectado la alimentación AC.
CUIDADO
El signo de exclamación
indica una situación
o condición en la que
el equipo puede sufrir
daños permanentes. No
proceda con el uso del
equipo o con la lectura del manual
hasta que dicho mensaje de cuidado
o alerta haya sido entendido. Los
mensajes de cuidado se muestran en
letras negritas o recalcadas.
NOTA
El icono de nota indica
información adicional
o suplementaria sobre
la acción, actividad o
concepto. Las notas se
muestran en negritas.
Seguridad General
Es necesario seguir las precauciones
de seguridad cuando se utiliza el
producto Omega. El no seguir dichas
precauciones y avisos puede resultar
en un daño para el equipo, o para el
personal que lo utiliza.
Queda entendido que las reglas de
seguridad entre compañías varía. Si
existe un conicto entre el material
contenido en todas las guías de usuario
y las reglas de una compañia utilizando
un producto Omega, se deben de hacer
mas estictas dichas reglas.
Consideraciones de seguridad
El medidor DFG31 es un equipo
completamente integrado y no tiene
ninguna salida potencialmente peligrosas. Las consideraciones de seguridad
estan relacionadas a la alimentación de
poder y al montaje físico del equipo.
Los componentes electrónicos y
mecánicos dentro del medidor Omega
de la serie DFG31 deben ser reparados
solo por un representante autorizado
de Omega.
Icons
WARNUNG
Das Symbol mit der
angehobenen Hand warnt
in einer Situation oder
einem Zustand, die bzw.
der zu Körperverletzung
oder zum Tode führen kann. Fahren Sie
nicht fort, ohne die Warnung gelesen
und verstanden zu haben. Warnhinweise werden in Fettdruck angezeigt.
GEFÄHRLICHE
SPANNUNG
Das Blitzsymbol warnt
vor einer nicht isolierten,
gefährlichen Spannung
im Produktgehäuse, die
zu ernsthaften Schocks
oder zum Tode führen kann. Das
Gehäuse darf nur von autorisiertem und
qualizierten Omega Servicepersonal
geöffnet werden. Öffnen Sie nie das
Gehäuse, wenn noch das System oder
Teile davon Stromanschluss haben.
VORSICHT
Das Ausrufezeichensymbol zeigt eine Situation
oder einen Zustand an,
die bzw. der zu einer
Gerätefehlfunktion oder
schaden führen kann. Fahren Sie nur
dann fort, wenn Sie den Warnhinweis
gelesen und eindeutig verstanden
haben.
ANMERKUNG
Das Hinweissymbol
zeigt an, daß zusätzliche
oder ergänzende
Informationen über die
Funktion, Betätigung oder
das Konzept vorliegen.
Allgemeine Sicherheit
Die allgemeine Sicherheitsvorkehrungen müssen befolgt werden, wenn Sie
dieses Omega Produkt in Betrieb nehmen. Wenn Sie die Sicherheitsvorkehrungen und –warnungen nicht befolgen,
kann dies zu Schäden am Gerät und zu
Körperverletzung führen.
Wir gehen davon aus, dass sich die Sicherheitsrichtlinien innerhalb der Firma
ändern. Falls eine Umstimmigkeit
besteht zwischen dem Material wie im
Omega Bedienungshandbuch erwähnt
und den Richtlinien von Firmen, die
dieses Omega Gerät verwenden, sollten
die strengeren Richtlinien bevorzugt
und befolgt werden.
Sicherheitsbetrachtungen
Das DFG31 Gerät ist komplett
umschlossen und weist keine potentiell
gefährlichen Ausgänge auf. Sicherheitsbetrachtungen beziehen sich auf die
Stromanschlüsse und Halterungen.
Elektronisch und mechanische Komponenten innerhalb des Omega DFG31
Gehäuses sind nur von autorisierten
Omega Vertretern zu warten.
Avertisseurs
AVERTISSEMENT
Le symbole d’une main
levée indique une situation ou condition qui
peut encourir un risque
de dommages corporels.
Veuillez lire et respecter le message
avant de continuer. Les avertissements
apparaissent en caractère gras.
RISQUE DE CHOC
ELECTRIQUE
Un symbole d’un éclair
avertit de l’existence
d’une torsion électrique
non isolée et dangereuse
dans l’intérieur de la jauge
qui peut causer des blessures graves ou
être mortel. N’essayez jamais d’ouvrir
l’intérieur de la jauge sauf si vous
êtes technicien autorisé de Omega. Il
ne faut jamais ouvrir la jauge lorsque
l’appareil est branché.
ATTENTION
Un point d’exclamation
indique une situation ou
condition qui peut causer
des dommages ou des
problèmes de fonctionnement. Veuillez lire et respecter le
message avant de continuer. Ces messages apparaissent en caractère gras.
NOTE
Des renseignements ou
des instructions supplémentaires apparaissent
concernant un essai ou
une action. Ces messages
apparaissent en caractère gras.
Normes et consignes de sécurité
Lorsque l’utilisation de cet appareil,
il faut être prudent et suivre toutes les
instructions du manuel. Une manque
d’observation de normes de sécurité
et d’avertissements peut causer des
dommages à l’appareil ou des blessures
corporelles.
Les normes de sécurité varient selon
l’entreprise. Si un conit existe entre
les instructions des manuels Omega
et les règles d’une entreprise, les
règles les plus rigoureuses seraient
prioritaires.
Précautions d’emploi
La jauge DFG31 est entièrement
entourée et ne contient pas de sortie
potentiellement dangereuse. Les
mesures de sécurité concernent les
sources d’énergie et l’installation.
Seul un technicien autorisé Omega peut
exécuter des réparations aux pièces
électroniques et mécaniques qui se
trouvent à l’intérieur de l’appareil.
Page 4
Introduction

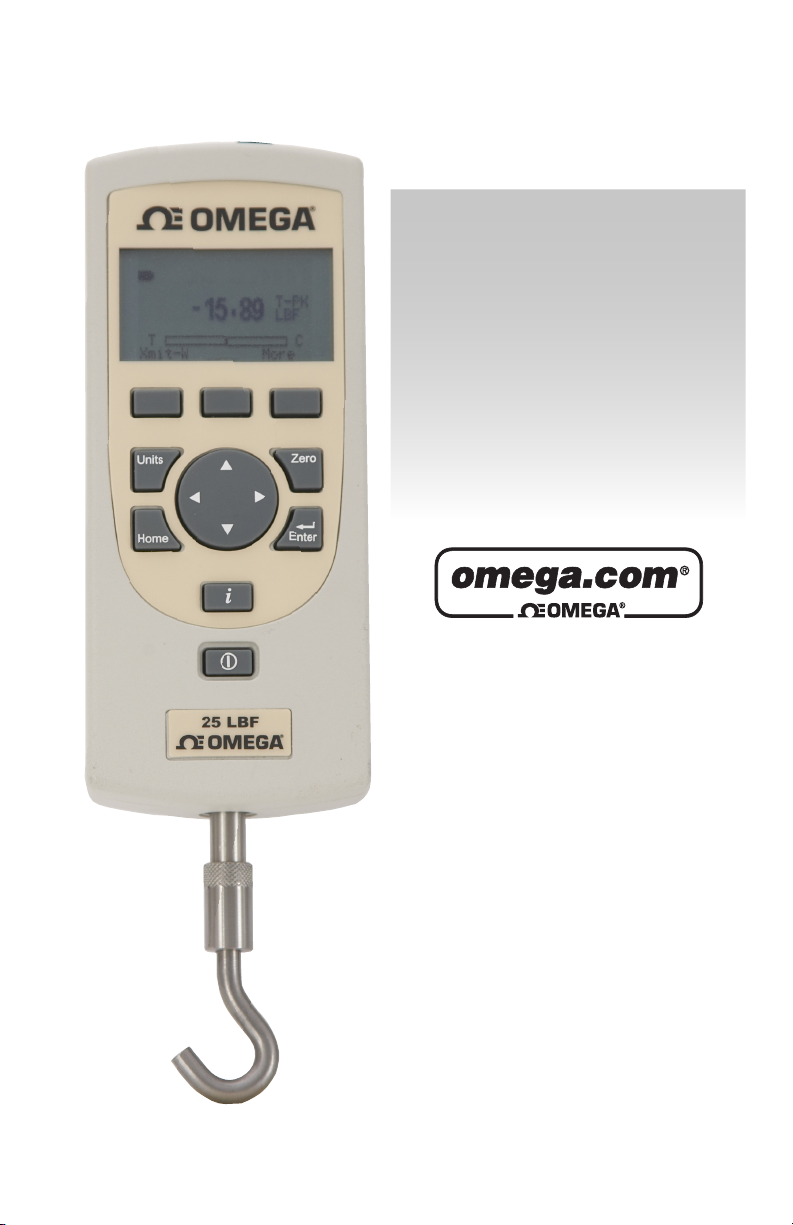

Congratulations on selecting
the Omega DFG31 Series force
gauge for your precision load
measurement requirements.
Please read this manual and
understand gauge operation
before attempting to use this
instrument. Follow all precautions and adhere to all Warnings,
Cautions and Notes.
Precautions
n Read the DFG31 Series
User’s Guide completely
before attempting to use this
precision force measuring
instrument. By following
the instructions contained
in this manual, the optimum
accuracy and performance
can be attained.
n Never operate the DFG31
Series gauge with the cover
removed.
n Verify Input Power Source
BEFORE charging the
DFG31 Series battery or
before operating the gauge
using AC power.
n Never use the DFG31 Series
gauge in a manner not speci-
ed by Omega. Contact
your Authorized Omega
Representative for assistance
if you do not understand
how to operate your force
gauge.
n Obey all warning labels on
your DFG31 Series gauge.
Introducción
Felicidades por haber seleccionado un medidor de fuerza
Omega de la Serie DFG31 para
sus requerimientos de medición
de carga de alta precisión. Favor
de leer este manual y entender la
operación del medidor antes de
empezar a usar este instrumento.
Siga todas las precauciones y adherirse a todas las Advertencias,
Cuidados y Notas.
Precauciones
n Lea la guia del Usuario de
la Serie DFG31 completamente antes de empezar
a usar este instrumentos
de precisin de medicion
de fuerza. Al seguir las
instrucciones contenidas en
este manual, puede obtener
un alto desempeño y óptima
precisión.
n Nunca opere el medidor
de la Serie DFG31 sin la
cubierta.
n Vericar que la alimentación
de corriente este regulada
antes de cargar el medidor
DFG31 o de utilizar el medidor conectado a la corriente
AC.
n Nunca opere el medidor
DFG31 de manera no
especicada por Omega.
Contacte al distribuidor
mas cercano en caso de no
entender como operar el
medidor de fuerza.
n Obedezca todas las alertas
y avisos mostrados en el
display del medidor DFG31.
Einführung
Wir gratulieren zur Auswahl des
Omega Kraftmessgerätes der
DFG31 Baureihe zur Präzisionskraftmessung. Bitte lesen Sie
dieses Handbuch und merken
Sie sich die Kalibriervorgänge,
bevor Sie mit diesem Gerät
arbeiten.
Vorkehrungen
n Lesen Sie das DFG31
Handbuch komplett
durch, bevor Sie dieses
Präzisionskraftmessgerät in
Betrieb nehmen. Wenn Sie
die Anweisungen in diesem
Handbuch befolgen, kann
die optimale Genauigkeit
und Leistung erreicht
werden.
n Nehmen Sie das DFG31
Gerät auf keinen Fall in
Betrieb, solange der Deckel
noch entfernt ist.
n Überprüfen Sie die Ein-
gangsstromleistung BEVOR
Sie die Batterie des DFG31
Gerätes auaden oder bevor
Sie das Gerät mit Netzstrom
betreiben.
n Nehmen Sie das Gerät der
DFG31 Baureihe nur in
Betrieb, wie von Omega
beschrieben. Kontaktieren
Sie Ihre Omega Vertretung
zur Unterstützung, falls Sie
Ihr Kraftmessgerät nicht in
Betrieb nehmen können.
n Beachten Sie sämtliche
Warnhinweise auf Ihrem
DFG31 Gerät.
Informations sur votre jauge
Omega
Félicitations, vous avez choisi la
jauge Série DFG31 Omega pour
vos mesures de précision. Lisez
attentivement ce manuel avant
l’utilisation de cet instrument.
Portez une attention particulière
à tous les avertissements et
spécications.
n Lisez le Manuel de la Série
DFG31 avant d’utiliser cet
instrument. En suivant les
instructions fournies, une
précision et un fonctionnement optimum seront
atteints.
n N’essayez jamais d’utiliser
la jauge DFG31 sans le
couvercle.
n Vériez le câble
d’alimentation électrique
avant de charger la batterie Série DFG31 ou avant
d’opérer la jauge avec un
courant continu (AC).
n N’utilisez jamais la jauge
DFG31 d’une manière
non autorisée par Omega.
Prenez contact avec votre
représentant de Omega qui
répondra à toutes vos questions.
n Suivez tous les avertisse-
ments sur votre jauge Série
DFG31.
Page 5

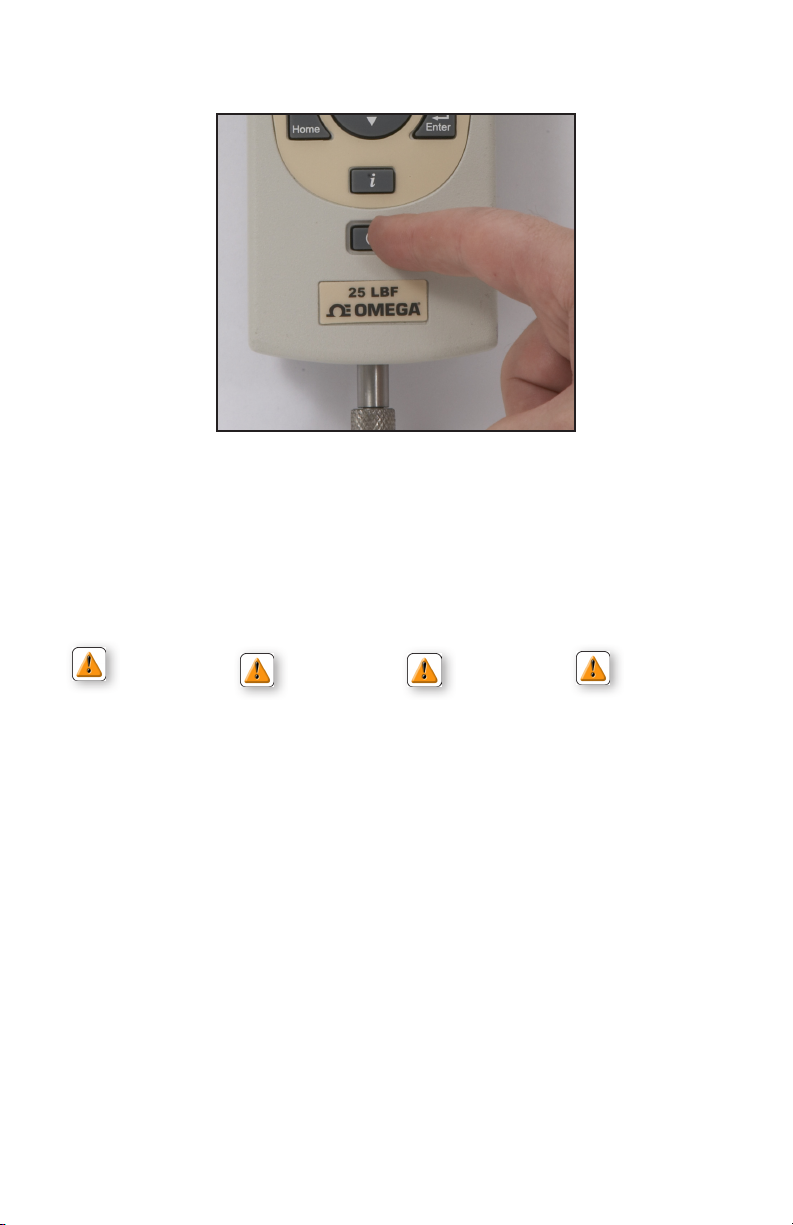

Power On/Off
Turn power On/Off by depressing the power button.
CAUTION
The sensor used in
your Omega DFG31
Series gauge is a
temperature sensitive
device. Before measurements
can be made, turn the gauge
ON and allow the instrument to
warm-up for at least 7 minutes.
Encendido y apagado
Encienda el medidor oprimiendo
el botón de encendido y apagado
del medidor.
PRECAUCION
El sensor utilizado en su medidor
Omega serie DFG31
es sensible a la
temperatura. Antes de tomar
mediciones con el equipo,
encienda el medidor, y permita
un periodo de calentamiento de
por lo menos 7 minutos.
Strom Ein/Aus
Schalten Sie das Gerät ein/
aus durch Drücken der Ein-/
Ausschalttaste.
VORSICHT
Der Sensor Ihres
DFG31 Gerätes ist
eine tempera-
turempindliche
Einrichtung. Bevor Messungen
durchgeführt werden können,
schalten Sie das Gerät EIN und
warten Sie die mind. 7 Minuten
dauernde Warmlaufphase ab.
Le bouton « Power »
Allumer/Eteindre avec le bouton
« power ».
ATTENTION
Le capteur/détecteur
de votre jauge
Omega DFG31 est
sensible aux changements de température. Avant
de prendre/faire des mesures,
la jauge doit être allumée;
l’appareil se chaufferait pour 7
minutes minimum.
Page 6
Recharge Battery
View the DFG31 gauges battery
life by pressing the “i” button. A
battery bargraph shows current
battery life. The gauge will
display “Recharge” when the
battery requires a charge.

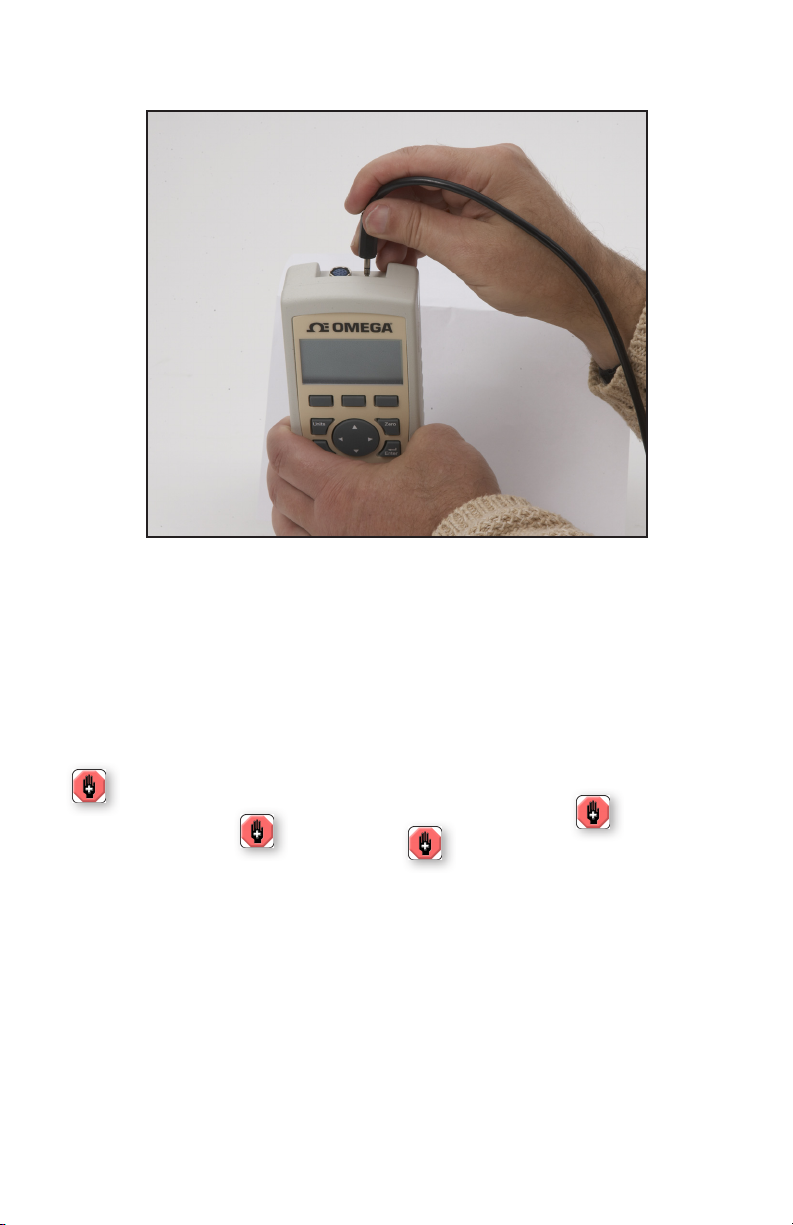

Plug the stereo jack connector
into the top housing. Plug charger/adapter into power source.
Charge for 15-20 hours.
WARNING
Always use the
charger/adapter that
was supplied with
your force gauge.
Never substitute another type of
charger/adapter.
Re-cargar la batería
En el medidor DFG31 es necesario monitorear la vida de la
batería recargable oprimiendo el
botón “I”. El medidor mostrará
“Recharge” cuando es necesario
la carga.
Conecte el extremo pequeño
eliminador de carga en el
conector en la parte superior
del medidor y la parte grande a
la alimentación eléctrica. Deje
cargar por un periodo de 15 a
20 horas.
ADVERTENCIA
Siempre utilice el
cargador original que
viene con el medi-
dor. Nunca substituya
el cargador por un cargador de
otra marca y origen.
Batterieauadung
Lassen Sie sich die Batterieleistung anzeigen durch
Drücken des “I” Knopfes. Eine
Balkenanzeige zeigt die gegenwärtige Batterieleistung an.
Das Gerät zeigt „auaden“ an,
sobald die Batterie aufgeladen
werden muss.
Stecken Sie die Stereo-Anschlussbuchse in das obere Ende
des Gehäuses. Stecken Sie das
Ladegerät/Netzadapter an die
Stromversorgung. Laden Sie die
Batterie 15 – 20 Stunden auf.
WARNUNG
Verwenden Sie
nur das Ladegerät/
Netzadapter, das mit
Ihrem Kraftmessgerät
mitgeliefert wurde. Tauschen
Sie es nie gegen ein anderes
Ladegerät/Netzadapter aus.
Rechargez la batterie
Pour voir la durée de la batterie,
appuyez sur le bouton « i ».
Une graphique/un diagramme
de barre montre la durée de vie
actuelle. La jauge indiquera «
Rechargez » lorsque la batterie
en a besoin.
Branchez le jack stéréo à
la prise haute. Branchez le
chargeur/l’adaptateur au bloc
d’alimentation. Laissez charger
pour 15-20 heures.
AVERTISSEMENT
Utilisez uniquement le chargeur/
adaptateur fourni
avec votre jauge.
Ne substituez jamais un autre
chargeur/adaptateur.
Page 7

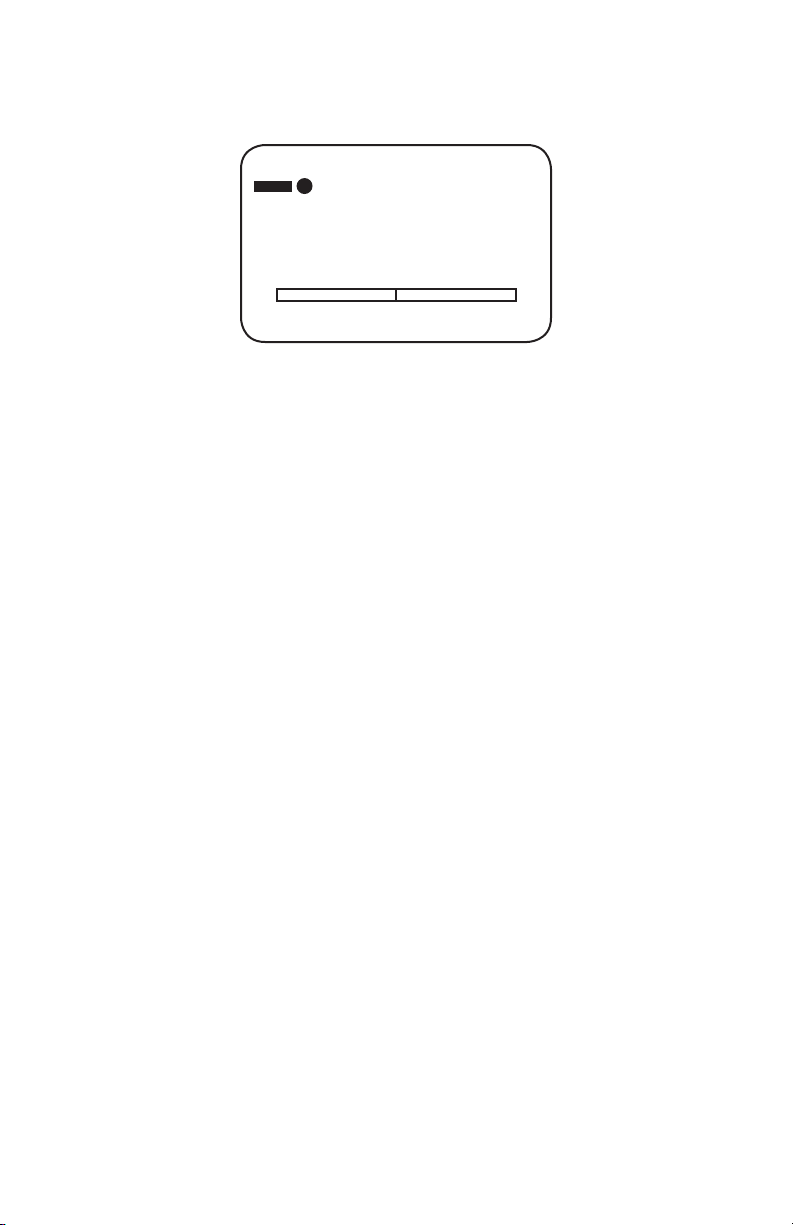

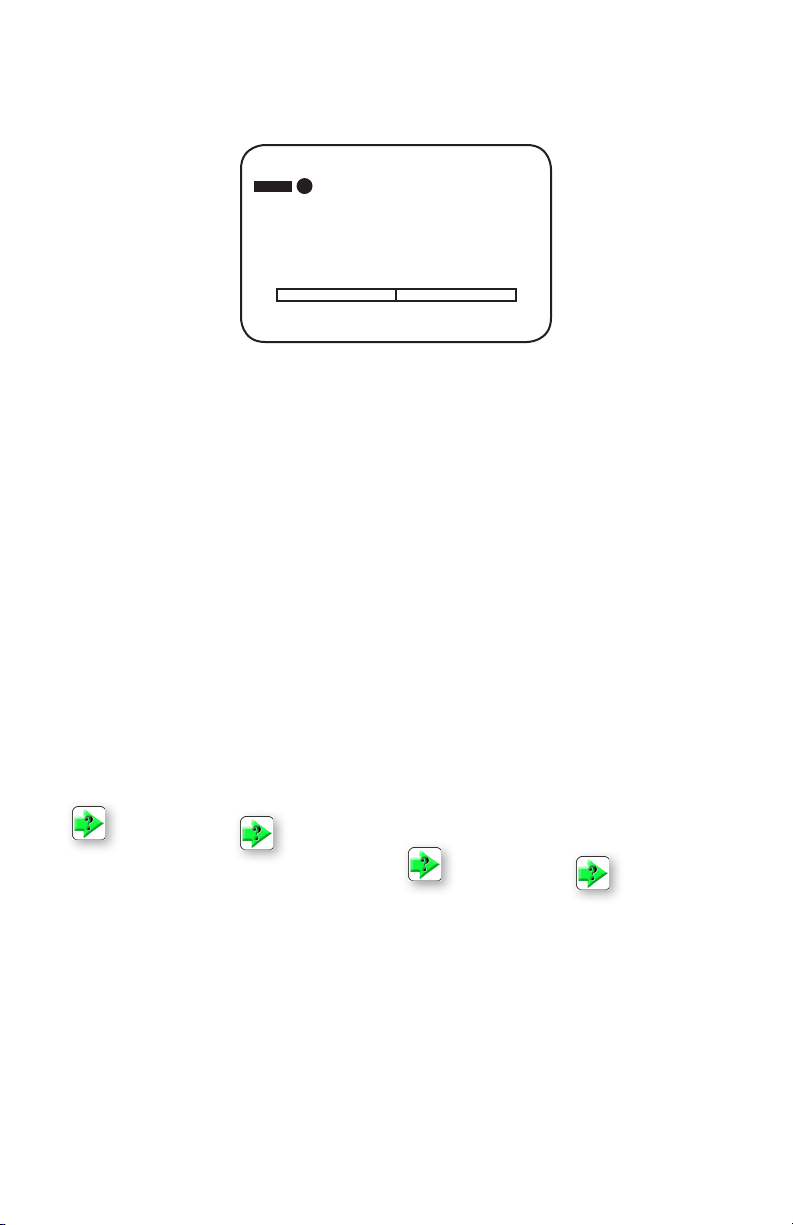

Setup - Auto Shutdown
FAIL
0.00
q
T
q
Mode Display More
Using Auto Shutdown
The automatic shutdown feature
preserves your battery. If you
accidentally leave the power on,
the gauge power will shut off
automatically.
Press Home button. Press
F3 More button twice. Use
navigation key to highlight Auto
Shutdown. Use F1 button to
turn ON or OFF.
Utilizando Auto Apagado
La función de apagado automático puede alargar la duración de
la carga de su medidor. Si usted
accidentalmente deja encendido
el medidor, este se apagará
automáticamente.
Oprima el botón HOME.
Oprima el botón F3 dos veces.
Utilice el botón de navegación
para seleccionar AUTO SHUTDOWN (AUTO APAGADO).
Utilice el botón F1 para activar
o desactivar.
C-PK
LBF
q
q
C
T
q
Off Back
Taste Automatisches
Herunterfahren
Die Einrichtung automatisches
Herunterfahren schont die Batterieleistung. Falls Sie versehentlich das Gerät eingeschaltet
lassen, wird automatisch das
Gerät ausgeschaltet.
Drücken Sie die Taste Ausgangsstellung. Drücken Sie die
F3 Taste zweimal. Gehen Sie
mit den Navigationstasten bis
zur Funktion Autom. Herunterfahren. Drücken Sie die F1
Taste, um das Gerät EIN oder
AUS zu schalten.
480
q
Utilisation de l’option « Auto
Shutdown »
Cette fonction protège la vie de
votre batterie. Si l’appareil reste
en marche, la jauge s’éteindra
automatiquement.
Appuyez sur le bouton « home
». Ensuite, appuyez sur F3
deux fois. Choisissez « Auto
Shutdown » avec les èches
directionnelles. Appuyez sur F1
pour activer oudésactiver.
MIN
q
q
C
Page 8

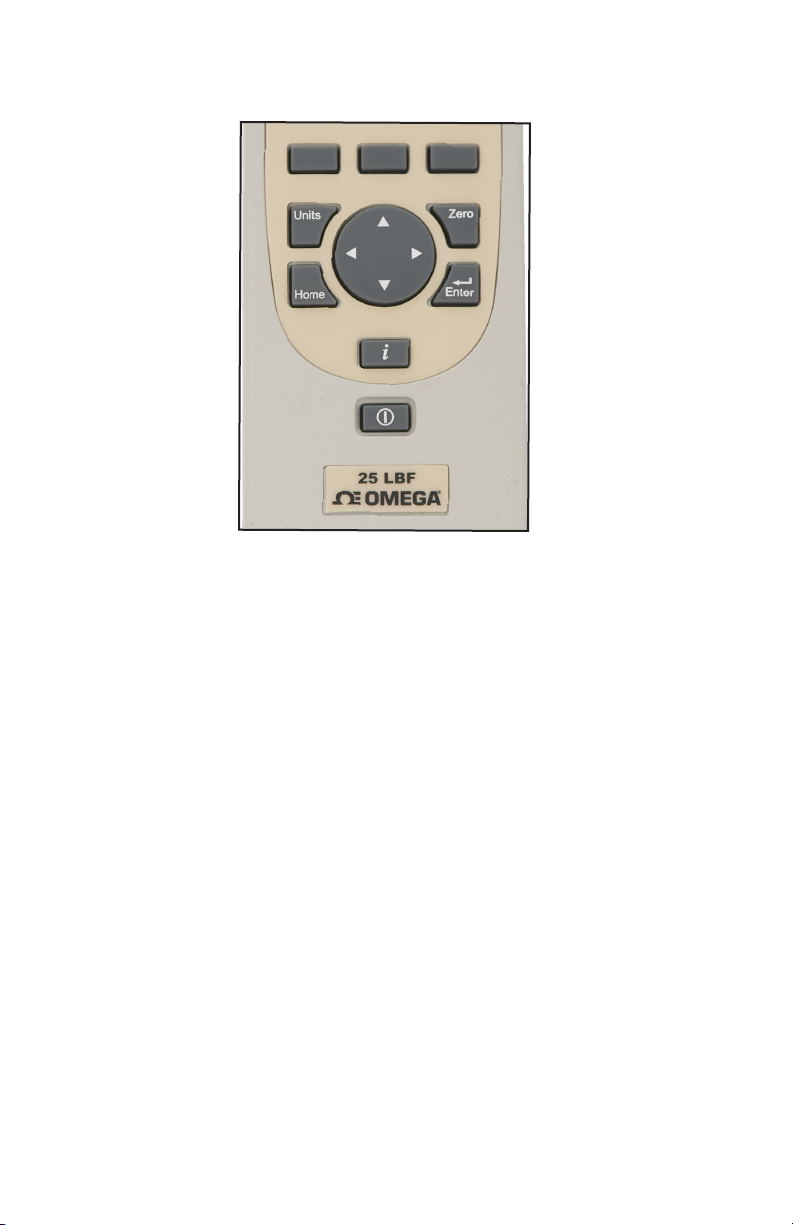

Using the Keypad
The keypad has three (3) dynamic function keys. A navigation pad is used primarily during
setup for moving through menus
or increase/decreasing values.
The UNITS key is used to
change units of measure.
The ZERO key is used to zero a
result or tare.
The HOME key is used to return
to the Main Operating Display.
The ENTER key is used to accept a result or activate a feature.
The Info “i” key is used to view
gauge information:
n capacity x resolution
n rmware revision
n overload history
n battery life remaining
Usando el Teclado
El teclado tiene 3 teclas de
funciones dinmámicas. Un
teclado de navegación se utiliza
primordialmente para seleccionar los menus o para incrementar
o disminuir valores.
La tecla de UNITS son utilizadas
para cambiar las unidades de
medición.
La tecla de ZERO es utilizada
para regresar a ceros el display o
para eliminar una tara.
La tecla HOME es utilizada para
regresar al menu principal.
La tecla ENTER es utilizada
para aceptar un resultado o
activar una nueva función.
La tecla de “i” es utilizada para
observar la información del
medidor.
n Capacidad x resolución
n Revisión del Firmware
n Historial de sobrecargas
n Carga restante de la batería
Arbeiten mit der Tastatur
Die Tastatur hat drei (3) dynamische Funktionstasten. Eine
Navigationstastatur wird vorrangig verwendet während der
Einrichtung, um sich zwischen
den Menüs zu bewegen oder
die Werte hoch und herunter
zu setzen.
Über die Einheitentaste werden
die Messeinheiten geändert.
Die Nulltaste setzt das Ergebnis
auf null zurück oder wägt aus.
Über die Taste Ausgangsstellung
kehren Sie zum Hauptmenü
zurück.
Über die Enter Taste wird das
Ergebnis bestätigt oder eine
Eigenschaft aktiviert.
Die Infotaste “I” zeigt die folgenden Geräteinformationen an:
n Kapazität x Auösung
n Überprüfung Firmware
n Überlastungshistorie
n verbleibende Batterieleis-
tung
Touches de fonction et
navigation
Le clavier est doté de trois (3)
touches donnant accès aux différentes fonctions. Les touches
de direction sont utilisées pour
naviguer des menus ou pour
calibrer des valeurs.
Le bouton « UNITS » change les
unités de mesure.
La touche « ZERO » calibre un
résultat à zéro ou à tare.
Le bouton « HOME » vous
retourne à la console principale.
Le bouton « ENTER » accepte
un résultat ou démarre une
fonction.
La touche « i » montre des
informations :
n la capacité x la résolution
n révision Firmware
n histoire des surcharges
n la durée de vie de la batterie
Page 9
Display Up Down OFF
FAIL
9.53
q
T
q
Xmit-W More

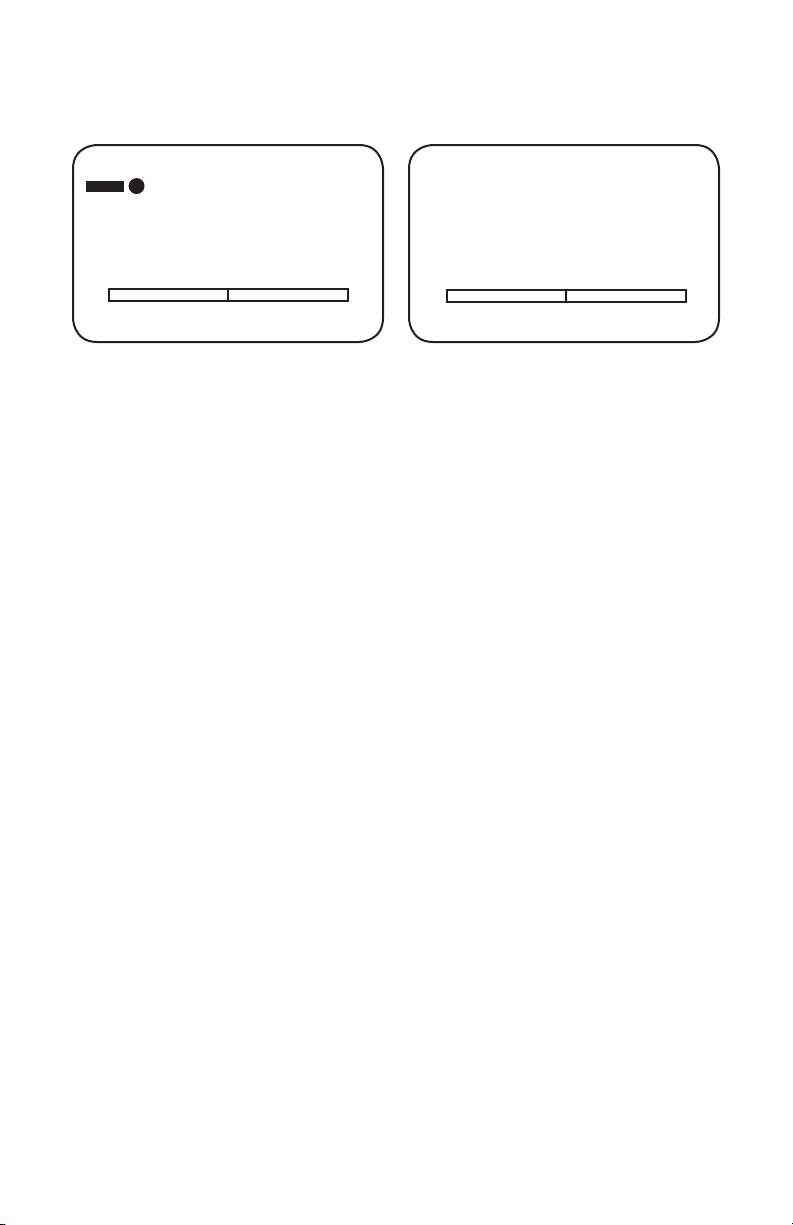

Understanding the Display
The display has 8 lines that can
display up to 21 characters. The
display shows battery status,
auto shutdown status, units lock
status, measured result, mode,
units, bar graph, and menu
options.

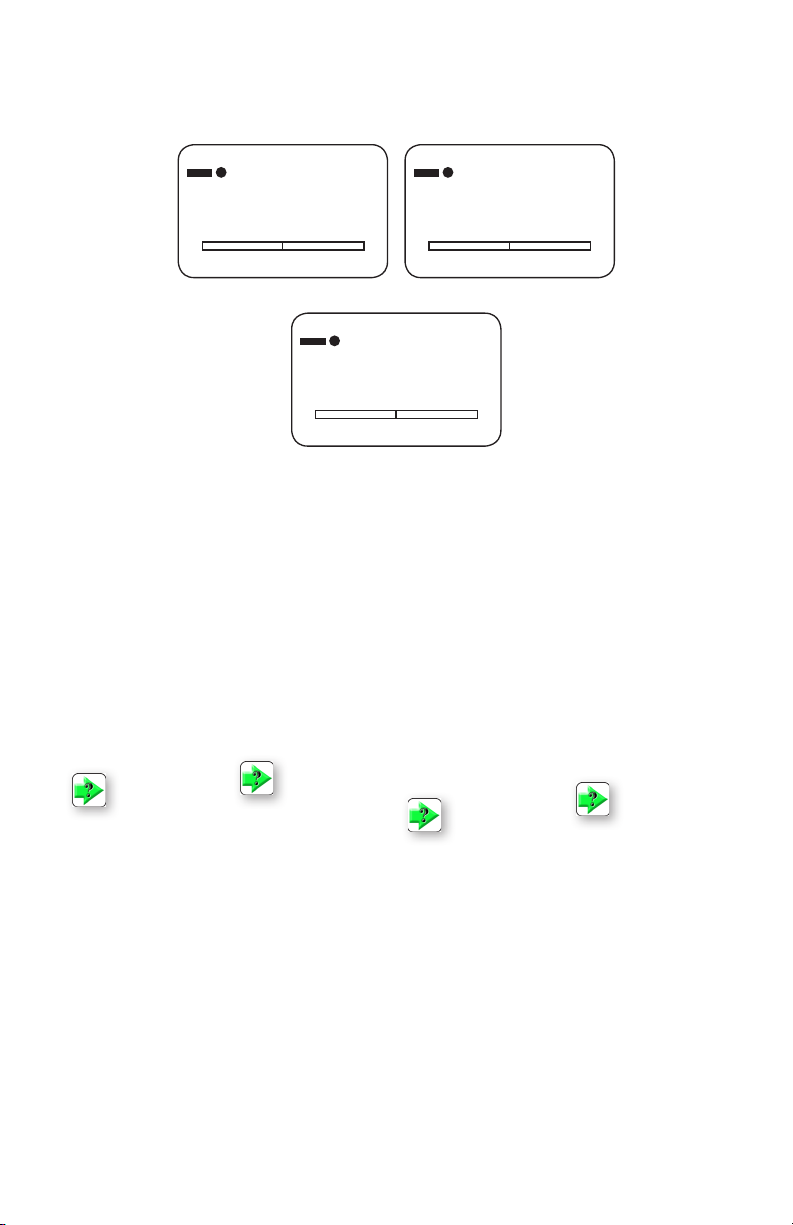

Display Options
Press the F2 Display button to
view/change the display. You
may change the display orientation (up/down); display contrast
(lighter or darker); you may
activate the Hide feature that
permits you to hide the result
from the operator.

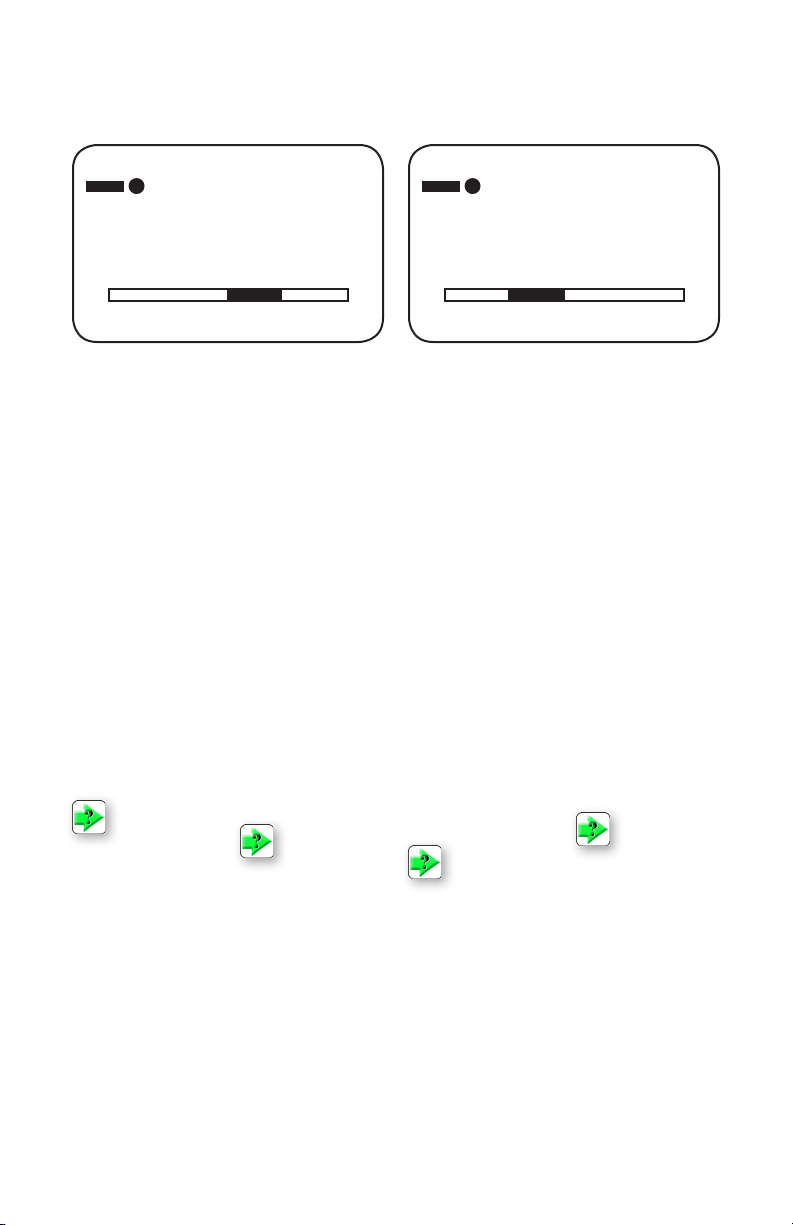

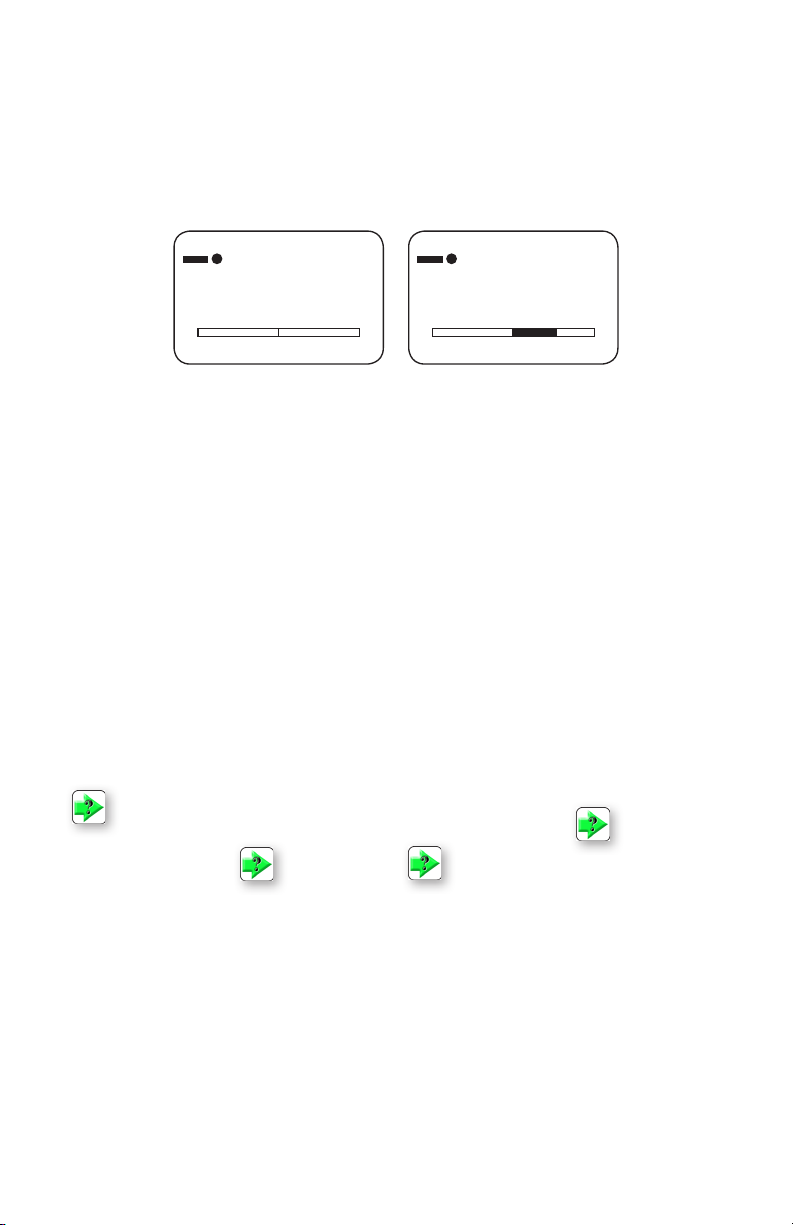

Load Bargraph
The bar graph provides a graphical representation of the actual
load and direction of load being
applied to the load cell. The bar-
graph lls from the centerline.
The left side indicates Tensile
force. The right side indicates
Compressive force.
Entendiendo la Pantalla
La Pantalla tiene 8 lineas que
pueden desplegar hasta 21
caracteres. La pantalla o display
muestra el estado de la batería,
el estado de la función de auto
apagado, el seguro de unidades,
el resultado de la medición, el
modo de funcionamiento, las
unidades, la gráca de barra y el
menú de opciones.
Opciones de la Pantalla
Presione el boton F2 para
cambiar la pantalla. Es posible
cambiar la orientación de la
pantalla (derecho o invertido),
el contraste (más claro o más
oscuro), es posible activar la
función de escondite que permite
esconder la lectura de fuerza
para que el operador no lo vea.

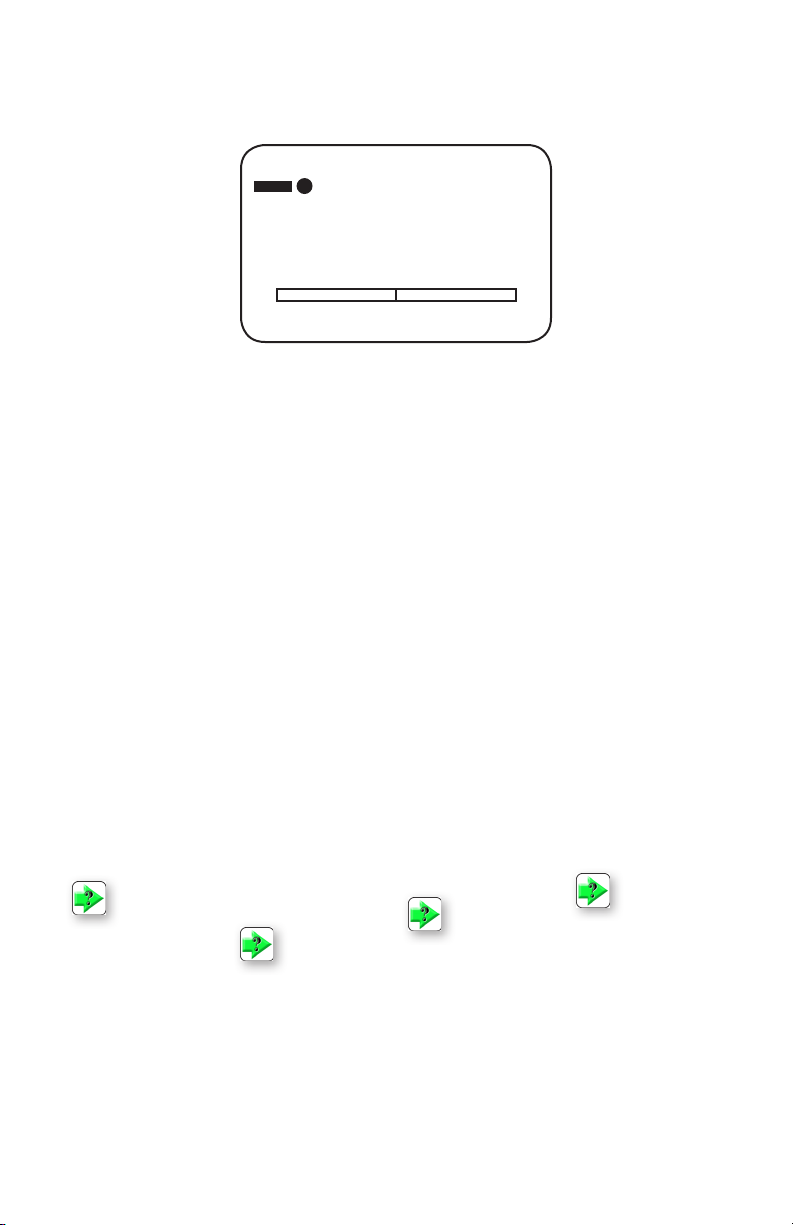

Barra de Carga
La barra de carga provee una
representación gráca de la
carga actual aplicada a la celda
y su dirección. La barra se llena
desde el centro hacia los extremos. Cuando esta se llena del
lado derecho indica una fuerza
de compresión y cuando se llena
del lado izquierdo indica una
fuerza de tensión.
C-PK
LBF
q
q
C
q
T
q
On Display
Display kennenlernen
Das Display hat 8 Zeilen, die
bis zu 21 Zeichen anzeigen
können. Die Anzeige zeigt
den Batteriestatus, Status für
automatisches Herunterfahren,
Status für Einheitensperre,
gemessenes Resultat, Modus,
Einheiten, Balkendiagramm und
Menüoptionen.
Displayoptionen
Das Display hat 8 Zeilen, die
bis zu 21 Zeichen anzeigen
können. Die Anzeige zeigt
den Batteriestatus, Status für
automatisches Herunterfahren,
Status für Einheitensperre,
gemessenes Resultat, Modus,
Einheiten, Balkendiagramm und
Menüoptionen.
Balkenanzeige Last
Die Balkenanzeige bietet eine
graphische Darstellung der
tatsächlichen Belastung und
Belastungsrichtung für die
Lastzelle. Die Balkenanzeige
wird ausgefüllt von der Mittellinie. Die linke Seite zeigt die
Zuglast. Die rechte Seite zeigt
die Drucklast.
9.53
Connaître l’écran
L’écran peut afcher 8 lignes et
21 caractères, au maximum. La
console afche la vie de la batterie, auto shutdown, units lock
status, les résultats, le mode, les
unités, les diagrammes de barre
et les options.
Options pour l’écran
Pour lire/changer la console,
appuyez sur F2. Vous pourriez
changer la position (haut/bas)
; le contraste ; ou implémenter
la fonction « Cacher » [Hide]
qui vous permet de cacher les
résultats de l’opérateur.
Le diagramme de barre
Le diagramme de barre montre
une représentation de la charge
actuelle et la direction de la
charge appliquée au capteur
à la jauge. Cette graphique
remplit de la ligne médiane. Le
côté gauche indique la force de
Tension. Le côté droit indique la
force de Compression.
C-PK
LBF
q
q
C
Page 10

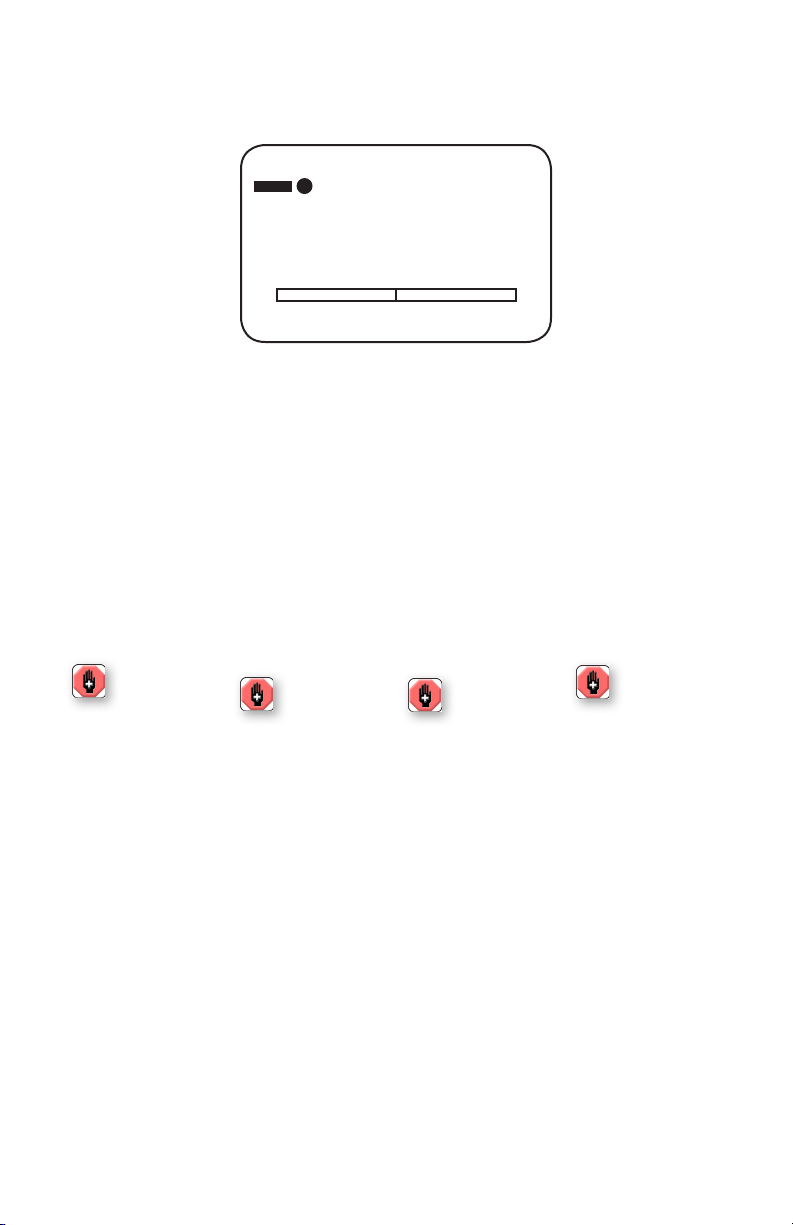

Overload
No. of Overloads
No. Tension 0
No. Comp. 1
Sensor Overload
The term “Overload” is displayed if the load cell has a force
applied that is equal or greater
than 116% of its rated capacity.
WARNING
Overloading a
load cell can cause
permanent damage
to the sensor. Exercise
caution to ensure than no force
greater than the load cell’s rated
capacity is applied.
q
T
q
On Display
Sobrecarga del sensor
El término “Sobecarga” es
desplegado si la celda ha
sido sometida a una fuerza
mayor a 116% de su capacidad
establecida.
PECAUCIÓN
Sobrecargar la
celda de carga puede
causar un daño
permanente al equipo.
Tenga cuidado en asegurar que
no se apliqué una fuerza mayor
a la capacidad del equipo y de la
celda de carga.
Sensorüberlastung
Der Ausdruck “Überlastung”
wird angezeigt, wenn die
Lastzelle eine Kraft anwendet,
die gleich oder größer ist als 116
% der Nennlast.
WARNUNG
Eine Überlastung
einer Lastzelle kann
Dauerschaden am
Sensor verursachen.
Achten Sie unbedingt darauf,
dass keine Belastung größer
als die Nennlast der Lastzelle
angewendet wird.
q
q
C
Les surcharges
Le terme « surcharge » s’afche
si une force/charge de 116% ou
plus de la capacité du capteur est
appliquée.
charges.
AVERTISSEMENT
Une surcharge peut
endommager la
jauge. Soyez attentif
en appliquant des
Page 11
0.00
Norm
LBF
q
T
q
Mode Display More

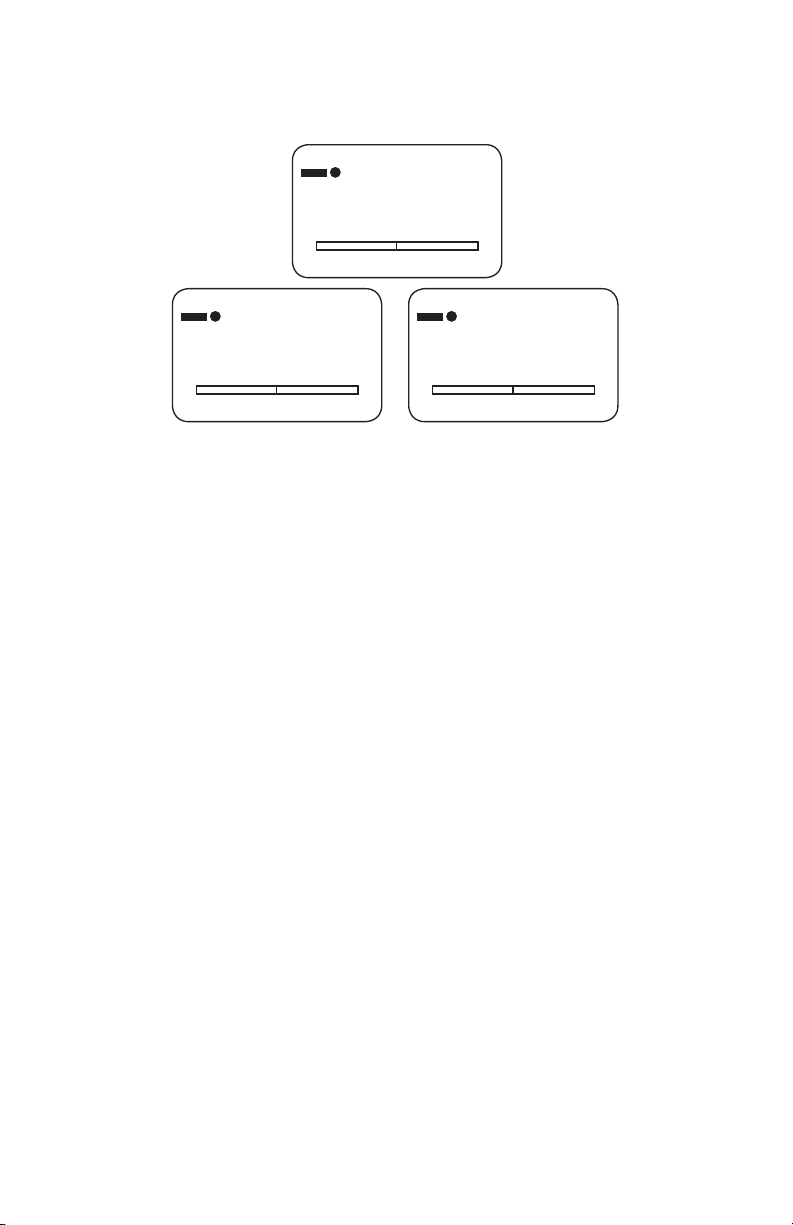

Changing Mode
The DFG31 gauge has Normal
and Peak modes. Select the F1
Mode button to change between
modes.
q
T
q
Mode Display More
C-PK
0.00
LBF
q
q
C
Cambiando el modo de funcionamiento
El medidor de la serie DFG31
tiene modos normales y de
detección del máximo o PEAK.
Seleccione el boton F1 para
cambiar entre modos de funcionamiento.
q
q
C
0.00
q
T
q
Mode Display More
Modus ändern
Das DFG31 Gerät hat einen Normal und Spitzen-Modus. Wählen
Sie die F1 Taste, um zwischen
den Modi auszuwählen.
T-PK
LBF
q
q
C
Changement de modes
La jauge DFG31 a deux modes :
normal et peak. Appuyez sur F1
pour changer.
Page 12
FAIL
9.53
C-PK
LBF
FAIL
0.00
C-PK
LBF
q
T
q
Xmit-W More

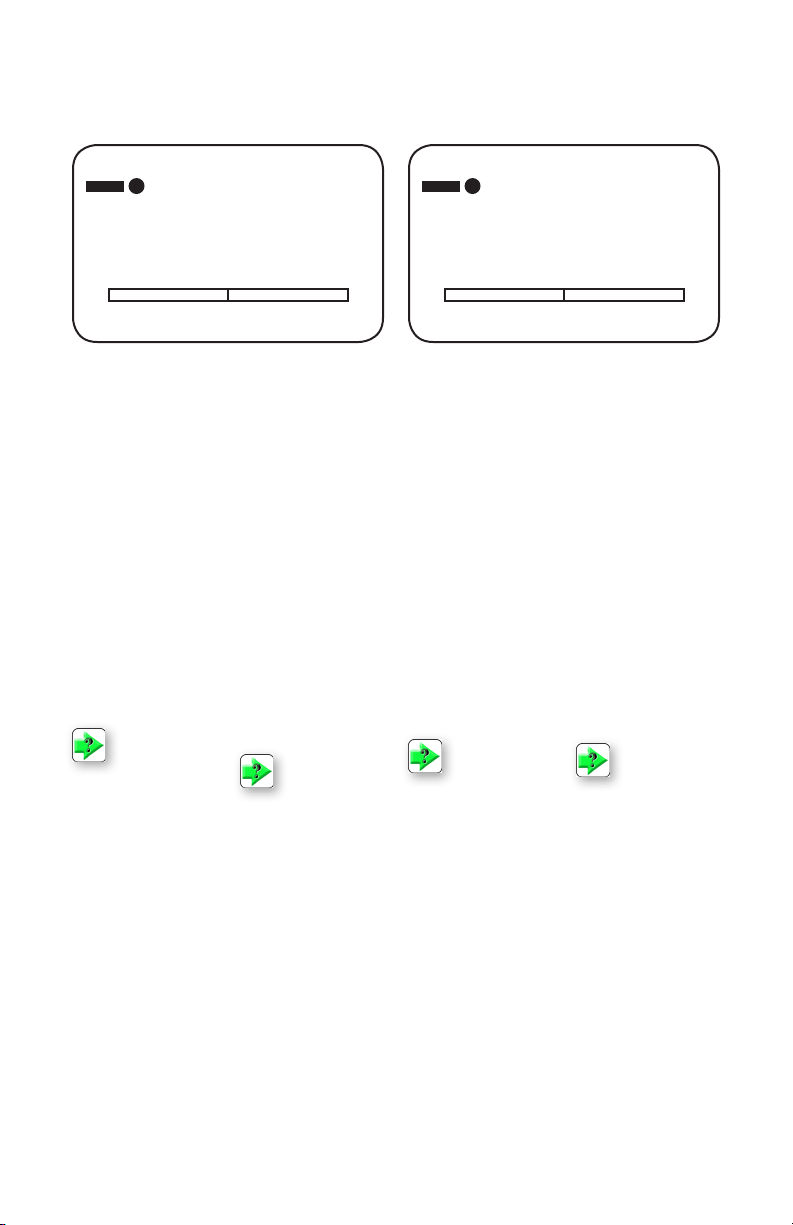

Zero and Tare
Press the ZERO button to zero
a result.
You may tare out up to 10% of
the force gauge’s capacity to
compensate for the weight of
xtures.
Add the xture to the force
gauge.
Press the ZERO button to tare
out the xture’s weight.
Zero y Tara
Presione el botón de ZERO para
poner en ceros un resultado.
Es posible eliminar o tarar el
10% de la capacidad de fuerza
total del medidor para compensar el peso de las mordazas o
adaptadores.
Coloque la mordaza en el
medidor.
Presione la tecla de ZERO para
eliminar el peso de las mordazas
o aditamentos.
q
q
C
q
T
q
Xmit-W More
Null und Tarieren
Drücken Sie die Nulltaste, um
das Resultat auf null zurückzustellen.
Sie müssen bis zu 10% der
Meßgerätekapazität austarieren,
um das Gewicht der Halterungen zu kompensieren.
Befestigen Sie die Halterung an
das Kraftmessgerät.
Drücken Sie die Nulltaste, um
das Gewicht der Halterung
auszuwägen.
q
q
C
Zéro et Tare
Appuyez sur zéro pour calibrer
un résultat à zéro.
Vous pouvez tare à 10% de
la capacité de la jauge pour
compenser le poids des charges/
installations.
Ajoutez la charge à la jauge.
Appuyez sur zéro pour la tare du
poids de la charge.
Page 13
6.03
C-PK
LBF
2.735
C-PK
KGF
q
T
q
Mode Display More
Changing Units
Press the UNITS key to change
the units of measure. Units are
presented in the following order:
ozf, gf, lbf, kgf and N.
Force gauges with a rated capacity of 100 lbf (500N, 50 kgf)
and higher do not display ozf or
gf equivalents. These capacity
force gauges display units in the
following order: lbf, kgf and N.
NOTE
Resolutions cannot
be changed. The
resolution of the load
result is a function of
the load cell being used by the
force gauge. See Specications
for load capacity x resolutions.
q
C
q
T
q
Mode Display More
Cambiando las unidades
Presione la tecla de unidades
para cambiar la unidades de
medidión. Las unidades son presentadas en el orden siguiente:
ozf, gf, lbf, kgf, y N.
Un medidor de fuerza con una
capacidad de 100 lbf (500N, 50
kgf) o mas no tiene unidades
de ozf o gf.
NOTA
Las resoluciones no
pueden ser cambiadas. La resolución
del resultado es
una función intrínseca
de la celda de carga utilizada
por el medidor de fuerza. Vea
las especicaciones para ver la
capacidad x resolución.
q
q
T
q
Mode Display More
26.80
C-PK
N
q
q
C
Einheiten ändern
Drücken Sie die Taste Einheiten,
um Messeinheiten zu ändern.
Die Einheiten werden wie
folgt angezeigt: ozf, gf, lbf,
kgf und N.
Kraftmessungen mit einer Nennkapazität von 100 lbf (500N,
50 kgf) und höher zeigen keine
ozf oder gf Gegenwerte. Die
Kapazität der Messgeräte wird in
folgender Reihenfolge angezeigt:
lbf, kgf und N.
ANMERKUNG
Auösungen
können nicht
geändert werden.
Die Auösung des
Lastergebnisses ist eine Funktion der Lastzelle, die für das
Messgerät benutzt wird. Siehe
Spezikationen für Lastkapazität
x Auösungen.
q
q
C
Changement d’unités
Poussez le bouton « unité » pour
changer les unités de mesure.
Les unités sont afchées dans
l’ordre suivant: ozf, gf, lbf,
kgf and N.
Les jauges avec une capacité de
100 lbf (500N, 50kgf, 100lbf)
ou plus n’afchent pas ozf, gf
ou l’équivalent. Ces jauges
afchent les unités dans l’ordre
suivant: lbf, kgf et N.
NOTE
Les résolutions
ne peuvent pas
être changées. La
résolution (du résultat
de la charge) est une fonction du
capteur utilisé par la jauge. Voir
les spécications concernant
la capacité de la charge x les
résolutions.
Page 14
About the Load Cell
The DFG31 Series load cells are
precision, full-bridge load sensors. The gauge will recognize
the load cell characteristics, e.g.
capacity, calibration data, etc.
and permit the gauge to function
at those characteristics.
NOTE
The DFG31
Series load cells are
temperature sensitive
devices. Allow at
least 7 minutes of warm-up time
before measuring loads.
Acerca de la celda de carga
Las celdas de carga de la serie
DFG31 son sensores de fuerza
de alta presición. Dicho medidor
reconocerá automáticamente
las características de la celda
tales como capacidad, datos de
calibración y de esta manera
permite que el equipo funcione
bajo estas caraterísticas.
NOTA
Las celdas de los
medidores de la serie
DFG31 son sensibles
a la temperatura.
Permita por lo menos 7 minutos
como tiempo de calentamiento antes de realizar cualquier
medición.
Über die Lastzelle
Die Lastzellen der DFG31
Baureihe sind Präzisions- und
vollgebrückte Lastzellen. Das
Gerät wird die Lastzelleneigenschaften erkennen, wie
Kapazität, Kalibrierdaten usw
und das Gerät kann dann mit
diesen Eigenschaften betrieben
werden.
ANMERKUNG
Die Lastzellen der
DFG31 Serie sind
temperaturemp-
indliche Elemente.
Das Gerät benötigt eine 7-minütige Aufwärmphase, bevor Belastungen gemessen werden.
Utilisation et conguration
du capteur
Les capteurs Série DFG31
sont des détecteurs précis. La
jauge permet le fonctionnement
du capteur et reconnaîtra les
spéciques du capteur, par
exemple la capacité, les données
du calibrage, etc.
NOTE
Les capteurs Série
DFG31 sont sensibles aux change-
ments de température.
Laissez chauffer l’appareil pour
7 minutes minimum.
Page 15
Setup - Auto Shutdown
Auto Shutdown
Filters
Load Limits
Communications
Enter to Select
q
T
q
Back More
Setup - Units Lock
Units Lock
Enter to Select
q
T
q
Back
f
f
q
q
C
q
q
C
Setting Up Your Gauge
The DFG31 Series setup is
performed using the Setup Menu
display.
Individual gauge features are
listed.
You access the desired feature
using the navigation keys.
An arrow displays next to the
feature you have selected.
Use the ENTER key to setup
that feature.
Preparando su medidor
El medidor de la serie DFG31 se
congura utilizando la pantalla
de Setup Menu.
En dicha pantalla se enlistan las
funciones del medidor.
Usted puede accesar dicha
función utilizando las teclas de
navegación.
Una echa indica la función
seleccionada.
Utilice la tecla ENTER para
congurar dicha función.
Geräteeinrichtung
Ihr DFG31 Gerät wird eingestellt
über das Bildschirmmenü
Einrichtung.
Die einzelnen Geräteeigenschaften werden aufgeführt. Sie
erreichen die gewünschte Funktion über die Navigationstasten.
Ein Pfeil zeigt die nächste
Funktion an, die Sie ausgewählt
haben.
Drücken Sie die Enter Taste zur
Bestätigung.
L’installation de la jauge
Un menu « setup » vous aide à
installer la jauge Série DFG31.
Avec les touches de direction,
sélectionnez les fonctions
désirées.
Une èche s’afche à côté de la
fonction choisie; ensuite appuyez
sur « ENTER ».
Page 16
Setup - C Limit
Increment 1.0
Buzzer OFF
C 40.00N
f
T 450.00N
Enter to Select
q
T
q
T B-ON Back
q
q
C
Changing Numeric
Increments
When numerical values are used
in the Setup functions, you must
adjust the increment size to provide numbers in these ranges:
n 0.001
n 0.01
n 0.1
n 1.0
n 10
Use the navigation arrows (left/
right) to change the increment
size.
Set the correct increment size
before entering a numerical
value.
NOTE
To set the number
24.125, rst set the
increment to 10 and
use the navigation
arrows to enter 20. Next, set
increments to 1.0 and set 20 to
24. Next set the increment to
0.1 and set 24 to 24.1. Next, set
increment to 0.01 and set 24.1 to
24.12. Finally, set increment to
0.001 and set value to 24.125.
Cambiando los incrementos
numéricos
Cuando valores numéricos son
utilizados en las funciones de
conguración, se debe ajustar los
incrementos de dichos números
para ingresar valores en estos
rangos:
n 0.001
n 0.01
n 0.1
n 1.0
n 10
Utilice las teclas de navegación
de derecha e izquierda para
cambiar el tamaño de los
incrementos.
Selecciones el tamaño correcto
del incremento antes de ingresar
un valor numérico.
NOTA
Para ingresar el
número 24.125
primero congure el
incremento a 10 y utilice las teclas de navegación para
ingresar 20. Luego seleccione
incrementos de 1.0 y cambie el
número a 24. Posteriormente
cambie los incrementos 0.1
para cambiar el número a 24.1.
Seleccione incrementos de
0.01 para cambiar el número a
24.12. Por último seleccióne los
incrementos de 0.001 y cambie
el número a 24.125.
Numerische Größen ändern
Wenn numerische Werte in
den Einstellungsfunktionen
erforderlich sind, müssen Sie die
Schrittgröße anpassen, um Nummern in diesem Bereich anzeigen
zu lassen.
n 0.001
n 0.01
n 0.1
n 1.0
n 10
Miit den Navigationspfeilen
(links/rechts) können Sie die
Schrittgröße anzeigen lassen.
Geben Sie die korrekte Schrittgröße ein, bevor Sie einen
numerischen Wert eingeben.
ANMERKUNG
Um die Zahl 24.125
einzugeben, zählen
Sie bis 10 hoch und
geben Sie mit den
Navigationspfeilen die Zahl
20 ein. Als nächstes setzen Sie
die Schrittgröße auf 1.0 und
geben Sie 20 bis 24 ein. Dann
stellen Sie die Größe auf 0.1
ein und geben Sie 24 bis 24.1
ein. Als nächstes stellen Sie di
e Größe auf 0.01 und geben Sie
24.1 bis 24.12 ein. Geben Sie
abschließend die Größe 0.001
ein und setzen Sie den Wert
auf 24.125.
Les incréments numériques
Quand les données numériques
sont utilisées pour l’installation,
vous devez ajuster les entrées
dans l’ordre suivant :
n 0.001
n 0.01
n 0.1
n 1.0
n 10
Utilisez les touches de direction
(gauche/droit) pour ajuster les
entrées.
Avant d’entrer une donnée
numérique, sélectionnez
l’incrément correct.
NOTE
Pour entrer le chiffre
24.125, initialisez
l’incrément à 10 et
avec la touche de
direction faites augmenter sa
valeur jusqu’à 20.
Puis, xez l’incrément à 1.0 et
passer de 20 à 24. Idem, xez
l’incrément à 0.1 et passez de
24 à 24.1. De même, xez
l’incrément à 0.01 et passez
de 24.1 à 24.12. Enn, xez
l’incrément à 0.001 et passez de
24.125.
Page 17
Setup - Auto Shutdown
Using Auto Shutdown
Use the Auto Shutdown feature
to extend battery life. When the
Auto Shutdown feature is ON,
the gauge will automatically
shut off when there has been no
activity for a user-specied time
period. The time period may
be congured from 10 minutes
to 480 minutes (8 hours). Time
is specied in 10 minute increments only.
A symbol is displayed when the
Auto Shutdown feature is active.
Press Home button.
Press F3 More button twice.
Use navigation arrows to select
AUTO SHUTDOWN feature.
Enter.
Press F1 On.
Use the navigation arrow to set
the time period.
Press Enter.
NOTE
When performing
timed testing, we
recommend that
the Auto Shutdown
feature be turned off. This will
prevent the gauge from shutting
down during a test where there
has been no activity.
q
T
q
Off Back
Usando la funcion de apagado
automático
Utilice la función de apagado
automático para extender la vida
de la bateria. Cuando la función
de apagado automático esta encendida,. El medidor se apagará
automáticamente cuando no ha
habido actividad por un periodo
denido por el cliente. Dicho
periodo de tiempo puede ser
congurado desde 10 minutos a
480 minutos. El tiempo se puede
especicar en incrementos de 10
minutos solamente.
Un simbolo es desplegado
cuando la función de autopagado
esta activa.
Oprima el botón HOME
Oprima el botón F3 dos veces
Utilice las teclas de navegación
para seleccionar la function
AUTO SHUTDOWN. Oprima
Enter.
Presione F1
Utilice las echas de navegación
para seleccionar el periodo de
tiempo deseado.
Presone Enter.
NOTA
Cuando se realiza
unsa prueba con
duración larga se
recomienda desactivar la opción de Autoapagado.
Esto prevendrá que el medidor
se apague durante la prueba por
falta de actividad.
480
Verwendung Automatisches
Herunterfahren
Nutzen Sie die Eigenschaft
Automatisches Herunterfahren,
um die Batterieleistung zu
schonen. Wenn die Funktion
automatisches Herunterfahren
EINgeschaltet ist, schaltet das
Gerät automatisch herunter,
sobald keine Aktivität seitens
des Bedieners im vorgegebenen
Zeitraum erfolgt.
Ein Symbol erscheint, wenn
die Eigenschaft automatisches
Herunterfahren aktiv ist.
Drücken Sie HOME.
Drücken Sie zweimal die Taste
F3 Weiter.
Gehen Sie mit den Navigationspfeilen bis auf die Eigenschaft
AUTOMATISCHES HERUNTERFAHREN. Enter.
Drücken Sie F1 Ein.
Geben Sie mit dem Navigationspfeilen den Zeitraum ein.
Drücken Sie Enter.
Herunterfahren auszuschalten.
Dies verhindert, dass das Gerät
während eines Tests herunterfährt, sobald keine Aktivität
vorliegt.
MIN
C
ANMERKUNG
Wenn Sie Zeittests
durchführen,
empfehlen wir, die
Eigenschaft Autom.
q
q
Auto Shutdown
« Auto Shutdown » prolonge la
vie de la batterie. Lorsque le «
Auto Shutdown » est activé, la
jauge s’éteindra automatiquement s’il n’y a pas d’activité
pendant une durée précisée
par l’opérateur. La période de
shutdown peut être congurée
entre 10 minutes et 480 minutes
(8 heures), dans des incréments
de 10 minutes uniquement.
Un symbole s’afche quand le «
Auto-Shutdown » est activé.
Poussez le bouton « Home »
Poussez deux fois F3
Avec les touches de direction,
sélectionnez « Auto Shutdown ».
Ensuite, « Entrée ».
Appuyez sur F1
Avec les touches de direction,
congurez la durée de l’arrêt.
Appuyez sur « Entrée »
NOTE
Lorsque vous
complétez un test
avec une durée
précise, nous vous
suggérons de ne pas activer le «
Auto Shutdown ». La jauge peut
s’arrêter s’il n’y a pas d’activité
pendant un test.
Page 18
Setup - C Limit
Increment 1.0
Buzzer OFF
f
C 20.00N
T 50.00N
Enter to Select
q
T
q
T B-ON More
L-C
q
q
q
T
C
q
Mode Display More
26.80
Norm
N
q
q
C
Using Load Limits
You may specify a load limit in
both tensile (T) and compressive
(C) directions. A buzzer can be
setup to alarm when a load limit
has been reached.
Press HOME
Press F3 MORE 2x
Use navigation arrows to select
LOAD LIMIT feature
Press ENTER
Press F2 to turn Buzzer On (BON) of Off (B-OFF).
If F1 = T (Tension), press F1
and use the navigation arrow
to establish the load limit value
for tension.
If F2 = C (Compression), press
F1 and use the navigation arrow
to establish the load limit value
for compression.
Press ENTER
NOTE
Numeric setup values are entered using
the navigation ar-
rows. The increment
size of these values is changed
using the navigation arrows.
The Up/Down arrows are used
to increase/decrease the numeric
increment size, smaller to larger.
The Right/Left arrow is used to
apply the load limit value at the
selected increment.
Utilizando los límites de carga
Es posible especicar un límite
de carga tanto en tensión como
en compresión. Una alarma
puede congurarse para que
suene cuando dicha carga ha sido
alcanzada.
Pesione HOME
Presione F3 2 veces
Utilice las teclas de navegación
para seleccionar la funcione
LOAD LIMIT
Presione ENTER
Presione F2 para enceneder la
alarma y continúe presionando
para apagarla.
Si F1=T (Tensión), presione F1 y
utilice las echas de navegación
para establecer el valor de límite
de carga para tensión.
Si F2=C (Compresión),
presione F1 y utilice las teclas
de navegación para establecer
el valor de límite de carga para
compresión.
Presione ENTER
NOTA
Los valores
numéricos son
ingresados utilizando
las echas en la
tecla de navegación. El tamaño
de los incrementes en estos
valores es cambiado utilizando
dichas echas. Las echas de
arriba y abajo se utilizan para
incrementar o disminuir el valor
del incremento numėrico. Las
echas de izquierda y derecha
se utilizan para aplicar el incre-
mento al valor numėrico.
Lastengrenzen bestimmen
Sie können eine Lastgrenze
bestimmen für Zug (T) und
Druck ( C) Richtungen. Ein
Buzzer kann einen Alarm
senden, wenn eine Lastgrenze
erreicht ist.
Drücken Sie HOME
Drücken Sie 2 x die F3 Taste
Weiter
Wählen Sie mit Hilfe der Navigationspfeile die Eigenschaft
LASTGRENZE
Drücken Sie ENTER
Drücken Sie die F2 Taste, um
den Buzzer Ein- (B-EIN) oder
Auszuschalten (B-AUS)
Wenn F1 = T (Spannung),
drücken Sie F1 und stellen Sie
mit den Navigationspfeilen den
Lastgrenzwert für Spannung ein.
Wenn F2 = C (Druck), drücken
Sie F1 und stellen Sei mit den
Navigationspfeilen den Lastgrenzwert für Druck ein.
Drücken Sie ENTER
ANMERKUNG
Numerische
Setup Werte werden
eingegeben über die
Navigationspfeile.
Die Probengröße dieser Werte
kann mit den Navigationspfeilen
geändert werden. Die Pfeile
nach oben/nach unten setzen die
numerische Probegröße kleiner
oder größer . Die Pfeile rechts/
links stellen den Lastgrenzwert
der ausgewählten Probe ein.
Limite des chargements
Vous pourriez spécier une
limite dans des stages de tension
(T) et de compression (C). Il
est également possible de mettre
une alarme quand une limite
est atteinte.
Poussez le bouton « Home »
Appuyez deux fois sur F3
Avec les touches de direction,
sélectionnez « LOAD LIMIT»
Appuyez sur « Entrée »
Appuyez sur F2 pour activer
l’alarme/buzzer (B-activé/on)
ou désactiver l’alarme (B-non
activé/off)
Si F1 = T (Tension) ; appuyez
sur F1, établissez la limite avec
les touches de direction.
Si F2 = C (Compression) ; appuyez sur F1, établissez la limite
avec les touches de direction.
Appuyez sur « Entrée »
NOTE
L’initialisation des
valeurs numériques
se fait avec les
touches de direc-
tion. Utilisez les touches de
direction pour modier la valeur
de l’incrément. Les èches
Haut/Bas sont utilisées pour
augmenter/diminuer la valeur de
l’incrément. Les èches Droite/
Gauche servent à sélectionner la
valeur de l’incrément.
Page 19
Setup - Filters
Auto Shutdown
Filters
Load Limits
Communications
Enter to Select
q
T
q
Back More
Setup - Disp Filter
f
q
q
C
f
Disp 2Hz
Peak 5kHz
Enter to Select
q
T
q
Peak Back
q
q
C
Using Filters
You may lter the Display and
Peak readings Filtering can be
used to compensate for normally
“noisy” tests, e.g. friction, peel,
etc. The Display may be ltered
at 2Hz or 8Hz. The Peak may be
ltered at 8Hz, 200Hz or 5KHz.
The lower the Hz, the lesser
number of samples per second.
Press HOME
Press F3 3x
Select “Filters”
Use F1 to select “Peak” or
“Display”
Use the Navigation keys to incre-
ment/decrement the lter value.
Utilizando los Filtros
Es posible ltrar las lecturas
en el display o las lecturas
máximas. La ltración puede
utilizarse para compensar el
comportamiento de pruebas
“ruidosas”, por ejemplo pruebas
de friccion, razgado, etc.El
display puede ltrarse a 2Hz y 8
Hz. El valor máximo puede ser
ltrado a 8Hz, 200Hz o 5kHz.
Entre mas bajo sea el valor de
Hz, se tomarán menor número de
lecturas por segundo.
Presione HOME
Presione F3 3 veces
Seleccione Filtros
Utilice F1 para seleccionar
PEAK o DISPLAY
Utilice las teclas de navegación
para incrementar o disminuir el
valor del ltro.
Nutzung der Filtereigenschaft
Sie können Anzeige und Spitzen-
ablesung ltern. Das Filtern
kann übliche „geräuschvolle“
Tests kompensieren, z. B. bei
Reibung, Ablösung etc. Die
Anzeige kann bei 2 Hz oder
8 Hz geltert werden. Die
Spitzenlast kann bei 8 Hz, 200
Hz oder 5KHz. geltert werden.
Je geringer die Hz Einheit, desto
geringer die Anzahl der Muster
pro Sekunde.
Drücken Sie HOME
Drücken Sie 3 x die F3 Taste
Wählen Sie “Filter”
Wählen Sie “Spitzenlast” oder
“Anzeige” mit der F1 Taste
Mit den Navigationstasten können Sie die Filtereinheit erhöhen
oder heruntersetzen.
Utilisation d’un ltre
Il est possible de ltrer les
données, Display et Peak. Le
dépouillement des données peut
compenser pour des analyses
« bruyantes », par exemple des
essais de traction ou de pelage.
Au mode « Display », les don-
nées peuvent être ltrées à 2Hz
ou à 8Hz. Au mode « Peak »,
les données peuvent être ltrées
à 8Hz, 200Hz ou 5KHz. Plus la
fréquence en Hz est petite plus
le nombre d’échantillons par
seconde est petit.
Poussez le bouton « Home »
Appuyez trois fois sur F3
Sélectionnez « Filtres »
Sélectionnez « Peak ou Display
» avec la touche F1
Augmentez/diminuez le « Filter
Value » avec les touches de
direction.
Page 20
Setup - RS232 Units
Comms RS232
Xmit Units ON
Xmit Limits ON
Baud 9600
Enter to Select
q
T
q
C +ve Mit Back
f
q
q
C
Setup – Communications
The gauge communications
is setup for the following
functions:
n Transmit Data With Units
(Xmit On or Off)
n Transmit Load Limits (Xmit
On or Off)
n RS232 Baud Rate
n Analog Output
n Miitutoyo Type
Press HOME
Press F3 MORE 3x
Select Communications Setup
feature
Press ENTER
Set XMIT UNITS using navigation arrow. Right arrow = ON.
Left arrow = OFF.
Set XMIT LIMITS using navigation arrow. Right arrow = ON.
Left arrow = OFF.
Set BAUD rate using navigation
arrow. Rate may be 4800, 9600,
19200, 28800, 38400, 57600,
115200.
“Xmit-W” means the result will
be transmitted WITH units.
“Xmit-O” means the result will
be transmitted WITHOUT units.
If Xmit Load Limits is ON, the
force gauge will send an ASCII
command to stop a tester’s crosshead movement.
A High Load Limit sends the
ASCII string !?????????!
A Low Load Limit sends the
ASCII string !”””””””””””!.
Conguración de comunicaciones
Las conguración de las
funciones de comunicación del
medidor son las siguientes:
n Transmitir datos con
unidades (Xmit On or Off)
n Transmitir los límites de
carga (Xmit On or Off)
n RS232 Razon de báudios.
n Salida análoga
n Tipo Mitutoyo
Presione HOME
Presione F3 2 veces
Seleccione la funcion COMMUNICATIONS
Presione ENTER
Establezca XMIT UNITS
utilizando las echas de
navegación. Flecha hacia la
derecha=encendido. Flecha hacia
la izquierda=apagado
Seleccione XMIT LIMITS
utilizando las echas de
navegación. Flecha hacia la
derecha=Encendido. Flecha hacia
la izquierda=Apagado.
Seleccione la razón de baudios o
la opción BAUD utilizando las echas de navegación. Los baudios
pueden ser establecidos con los
valores 4800, 9600, 19200, 28800,
38400, 57600, 115200.
XMIT-W signica que los datos
serán transmitidos con unidades.
XMIT-O signica que los datos
serán transmitidos sin unidades.
Si XMIT LOAD LIMITS esta
encendido, el medidor de fuerza
mandara un comando ASCII para
parar el movimiento del cabezal
de la base digital.
Cuando se alcanza el límite superior de carga el medidor manda
una señal ASCII !?????????!
Cuando se alcanza el límite inferior de carga el medidor manda una
señal ASCII !”””””””””””!.
Einrichtung - Konguration
Die Geräteanschlüsse werden
konguriert für folgende
Funktionen:
n Daten mit Einheiten (Xmit
ein oder aus) übermitteln.
n Lastgrenzen (Xmit ein oder
aus) übermitteln.
n RS232 Datenübertragungs-
geschwindigkeit
n Analoger Ausgang
n Miitutoyo Typ
Drücken Sie HOME
Drücken Sie 3x die F3 Taste
Weiter
Wählen Sie die Eigenschaft
Anschlüsse einrichten
Drücken Sie ENTER
Stellen Sie XMIT UNITS ein mit
Hilfe der Navigationspfeile. Pfeil
nach rechts = EIN. Pfeil nach
links = AUS.
Stellen Sie XMIT LIMITS ein mit
Hilfe der Navigationspfeile. Pfeil
nach rechts = EIN. Pfeil nach
links = AUS.
Stellen Sie die Datenübertragungsgeschwindigkeit ein mit
Hilfe der Navigationspfeile.
Die Rate kann sein 4800, 9600,
19200, 28800, 38400, 57600,
115200.
“Xmit-W” bedeutet, das Resultat
wird übertragen MIT Raten.
“Xmit-O” bedeutet, das Resultat
wird übertragen OHNE Raten.
Wenn Xmit Lastgrenzen
EINgeschaltet ist, wird das
Kraftmeßgerät einen ASCII
Befehl senden, um die Traversenbewegung eines Prüfmusters
zu stoppen.
Eine hohe Lastgrenze sendet den
ASCII Ablauf !?????????!
Eine niedrige Lastgrenze
sendet den ASCII Ablauf
!””””””””””””!.
Transmission de données
n Transmettre des données
avec Unités (Xmit On/Off)
n Transmettre des limites de
chargement (Xmit On/Off)
n RS232 Taux de baud
n Output Analogique
n Mitutoyo Type
Poussez le bouton « Home »
Appuyez trois fois sur F3
Sélectionnez « Communications
» du menu
Appuyez sur « Entrée »
Fixez les Unités avec les touches
de direction. La èche droite =
ON. La èche gauche = OFF.
Fixez les Limites avec les
touches de direction. La èche
droite = ON. La èche gauche
= OFF.
Fixez le taux de baud ave les
touches de direction. Le taux
pourrait être : 4800, 9600,
19200, 28800, 38400, 57600,
115200.
« Xmit-W » = les résultats
seront transmis AVEC unités.
« Xmit-O » = les résultats seront
transmis SANS unités.
Si des limites de chargement
sont transmises, la jauge enverra
une instruction ASCII pour faire
arrêter la traverse.
La chaîne ASCII !?????????!
apparaît avec une limite haute
La chaîne ASCII
!”””””””””””! apparaît avec
une limite basse.
Page 21
Setup - RS232 Units
Comms RS232
Xmit Units ON
Xmit Limits ON
Baud 9600
Enter to Select
q
T
q
C +ve Mit Back
f
q
q
C
Analog Output
The analog output from the
gauge can be specied as a +/-
corresponding to either a tension
or compression measurement.
Press F1 to associate a +ve
output to either a T (tension) or
C (compression) measurement.
Miitutoyo Type
Press F2 = MIT to change the
output type from RS232 to
Mitutoyo. Use the Mitutoyo
type when communicating to a
Mitutoyo device.
Salida Análoga
La salida análoga del medidor
puede ser especicada como un
+/- correspondiente a mediciones
de tensión o compresión.
Presione F1 para asociar una
señal positiva a mediciones de
tensión o compresión.
Tipo Mitutoyo
Presione F2=MIT para cambiar
la salida de tipo RS232 a Mitutoyo. Use la salida tipo Mitutoyo
cuando se quiera transmitir la
lectura del medidor a un dispositivo Mitutoyo.
Analoger Ausgang
Der analoge Ausgang des
Gerätes kann festgelegt werden
über +/- für entweder Spannungs- oder Druckmessung.
Drücken Sie F1 um über
einen +ve Ausgang eine T
(Spannungs-) oder C (Druck-)
Messung zu verbinden.
Mitutoyo Typ
Drücken Sie F2 = MIT, um den
Ausgangstyp von RS232 auf
Mitutoyo zu ändern. Verwenden
Sie einen Mtutoyo Typ, wenn Sie
mit einer Mtutoyo Vorrichtung
kommunizieren.
Output analogique
Le output analogique pourrait
être +/- et correspond à une
mesure de tension ou de
compression.
Appuyez sur F1 pour xer un
output positif (+) à une mesure,
de T (tension) ou de C (compression).
Mitutoyo Type
Appuyez sur F2 (F2 = MIT)
pour changer le output type de
RS232 à Mitutoyo. Employez
Mitutoyo type avec des appareils
Mitutoyo.
Page 22
Setup - Units Lock
Units Lock
Enter to Select
q
T
q
Back
Setup - Units Lock
f
f
Status
OFF
Enter to Select
q
q
C
q
T
q
q
q
C
On Back
Setup Units Lock
You may lock the units of
measure so that the Units key
is disabled.
Press HOME
Press F3 MORE 3x
Press F1 to enable the Units
Lock feature
NOTE
Locking the Units
disables the Units
button so that users
cannot change the
load units of measure.
Selección del seguro de
unidades
Es posible el asegurar las
unidades de medición para evitar
que estas sean cambiadas por el
operador.
Presione HOME
Presione F3 3 Veces
Presione F1 para habilitar el
seguro de las unidades
NOTA
El asegurar las
unidades deshabilita
el botón de unidades
para que los operadores del equipo no puedan
cambiar las unidades.
Einrichtung Einheiten sperren
Sie können die Messeinheiten
sperren, so dass die Taste Einheiten deaktiviert ist.
Drücken Sie HOME
Drücken Sie 3 x die F3 Taste
Drücken Sie die F1 Taste, um die
Eigenschaft Einheiten sperren
einzurichten
ANMERKUNG
Einheiten sperren
deaktiviert die Taste
Einheiten, so dass
die Benutzer die
Belastungsmesseinheit nicht
ändern können.
Verrouillage du bouton «
Units »
Vous pourriez verrouiller les
unités de mesure pour désactiver
le bouton « Units ».
Poussez le bouton « Home »
Appuyez trois fois sur F3
Appuyez sur F1 pour activer le
verrouillage
NOTE
Le verrouillage
désactive le bouton «
Units » et les unités
de mesure ne peuvent
pas être changées.
Page 23
Operating Your Gauge

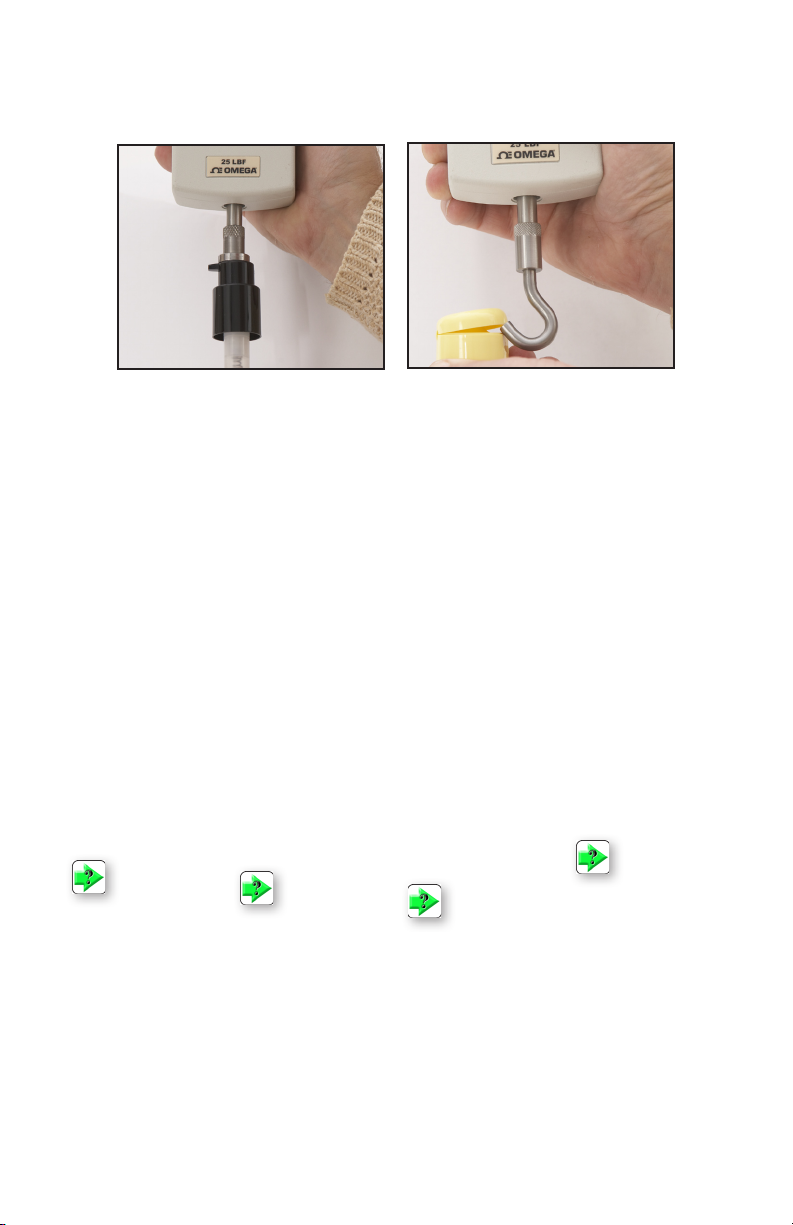

Measure Load
The DFG31 gauge will measure
tensile (pull) and compressive
(push) force. The gauge will display the active measured result
or saved results.
Measure a tensile load (pull) by
attaching the sample to the load
cell rod and pulling in an axial
direction.
Measure a compressive load
(push) by depressing the sample
with the load cell rod in an axial
direction.
NOTE
All loads being
applied to the force
gauge must be
applied in an axial
position, e.g. directly perpendicular to the measurement rod
that extends from the load cell.
Appling loads at an angle will
produce incorrect results and
may damage the load cell.
Operando el medidor de fuerza
Medir Fuerza
El medidor DFG31 medirá
fuerza de tensión o jalón y fuerza
de compresión o empuje. El medidor desplegará en la pantalla
el resultado de la medición o
resultados almacenados.
Miida la fuerza de tensión o
jalón colocando la muestra al
vástago de la celda de carga y
jalando en dirección axial.
Miida una fuerza de compresión
o empuje presionando la muestra
con el vástago del medidor en
dirección axial.
NOTA
Todas las cargas
aplicadas al medidor
de fuerza deben ser
aplicadas en posición
axial, es decir directamente
perpendicular al vástago que se
extiende de la celda de carga.
Aplicar cargas en ángulo producirá resultados incorrectos y
puede dañar la celda de carga.
Bedienung Ihres
Messgerätes
Last messen
Das DFG31 Gerät mist
Spannung (Zug) und Druck
(Schub)-Kraft. Das Gerät zeigt
das aktive gemessene Ergebnis
oder gespeicherte Resultate.
Messen Sie eine Spannungsbelastung (Zug), indem Sie das
Muster an die Lastzellenstange
befestigen und ziehen Sie es in
die Achsrichtung.
Messen Sie eine Drucklast
(Schub), indem Sie das Muster
mit der Lastzellenstange in
Achsrichtung drücken.
ANMERKUNG
Alle Lasten an das
Messgerät müssen
in Achsrichtung
angebracht werden, z.
B. senkrecht zu der Messstange,
die von der Lastzelle ausgeht.
Wenn Sie die Lasten in einem
Winkel anbringen, werden
falsche Resultate übertragen und
die Lastzelle kann beschädigt
werden.
Opération de la jauge
Mesures des chargements
La jauge DFG31 mesure la force
de tension et de compression.
La jauge afchera les résultats
de l’essai actuel ou des résultats
sauvegardés.
Essai de tension: l’échantillon
est attachée au capteur et déformée dans une direction axiale
Essai de compression : compression de l’échantillon soumis à
une charge d’écrasement dans
une direction axiale
NOTE
Les charges doivent
être appliquées à
la perpendiculaire
à la traverse. Une
application d’une charge avec
un angle pourrait compromettre
les résultats ou endommager
le capteur.
Page 24
26.80
Norm
N
-14.25
Norm
N
q
T
q
Mode Display More
View Normal Result
Place gauge mode in NORM
(normal) mode by pressing F1
Mode button.
Measure sample and view the
result on the display.
Tensile loads are displayed as
negative results (-).
Compressive loads are displayed
as positive results (no sign).
When load is removed, the
display indicates zero.
NOTE
You can view the
peak load result after
using the Normal
model.
Do not zero the gauge.
Change the mode to PEAK by
pressing F1.
The gauge will display the peak
load result.
Ver un resultado en modo
Normal
Posicióne el medidor en modo
NORM o normal oprimiendo el
boton F1.
Miida la muestra y vea el
resultado en el display.
Las cargas de tensión se despliegan como resultados negativos.
Las cargas de compresion se
despliegan como resultados
positivos sin signo.
Cuando la carga es removida, el
display indicará cero.
NOTA
Es posible ver el
resultado de la
fuerza máxima
después de utilizar el
modo normal.
No oprima la tecla ZERO.
Cambie el modo a PEAK
oprimiendo F1.
El medidor desplegará la carga
máxima.
q
q
C
q
T
q
Mode Display More
“Normales” Ergebnis anzeigen
lassen
Stellen Sie den Gerätemodus auf
NORM (normal), indem Sie die
F1 Taste Mode drücken
Messen Sie ein Muster und
lassen Sie sich das Ergebnis im
Display anzeigen.
Spannungslasten werden as
Negativergebnisse (-) angezeigt.
Druckbelastungen werden als
Positivergebnisse (kein Zeichen)
angezeigt.
Wenn die Last entfernt wurde,
zeigt das Display null an.
verwenden.
Stellen Sie das Gerät nicht
auf null.
Ändern Sie den Modus auf
SPITZENLAST, indem Sie die
F1 Taste drücken.
Das Gerät wird das Spitzenlastergebnis anzeigen.
ANMERKUNG
Sie können das
Spitzenlastergebnis
sehen, wenn Sie
das Grundmodell
q
q
C
Afchage des résultats
normaux
Appuyez sur F1 pour mettre
la jauge en mode « NORM/
Normal ».
Effectuez l’essai ; obtenez le
résultat.
Le résultat d’un essai de tension
s’afche au négatif (-).
Le résultat d’un essai de com-
pression s’afche au positif (pas
de signe moins/plus).
Lorsque la charge est déplacée,
l’écran afche « zéro ».
NOTE
Vous pouvez lire
un résultat « peak »
après avoir employé
le mode « Normal ».
Ne remettez pas la jauge à zéro.
Appuyez sur F1 pour changer au
mode « PEAK ».
La jauge afche le résultat «
peak ».
Page 25
Change Mode
Change Mode
26.80
q
T
q
Mode Display More
View Peak Result
Place the gauge into PEAK
mode to capture and view the
maximum load measurement
result.
Press F1 Mode to place gauge in
Peak mode.
TPK is for tensile peak results.
CPK is for compression peak
results.
The gauge will display and hold
the peak tensile or compressive
result for your test.
You may save or zero the peak
result.
Vea el resultado Máximo
Posicione el medidor en modo
PEAK para capturar y ver el
resultado de la carga máxima.
Presione F1 para seleccionar el
modo de PEAK.
TPK es para máximos en pruebas de tensión.
CPK es para resultados máximos
de pruebas de coimpresión.
El medidor mostrara y retendrá
la lectura máxima resultante de
su prueba.
Es posible salvar o poner en
ceros el resultado máximo de
la prueba.
C-PK
N
C
q
q
q
T
q
Mode Display More
Spitzenergebnis anzeigen
Stellen Sie das Gerät auf
SPITZEN-Modus, um das max.
Messergebnis zu erfassen und
anzeigen zu lassen.
Drücken Sie F1 Modus, um das
Gerät in Spitzenlastmodus zu
bringen.
TPK für das Spitzenergebnis für
Dehnung.
CPK für Spitzenergebnis bei
Druck.
Das Gerät wird das Spitzenergebnis Ihres Tests bei Dehnung
oder bei Druck anzeigen oder
halten.
Sie können das Spitzenergebnis
sichern oder auf null setzen.
T-PK
-14.25
Afchage du résultat « Peak »
Mettez la jauge en mode «
PEAK » pour obtenir la mesure
de la charge maximum.
Appuyez sur F1 pour changer au
mode « PEAK »
La jauge peut afcher et enregistrer les résultats de chaque essai
de tension ou compression au
mode « peak ».
Vous pouvez sauvegarder le
résultat ou remettre la jauge
à zéro.
N
q
q
C
Page 26
26.80
C-PK
N
Transmit Result
If your force gauge has RS232
communications, you may
transmit results from the gauge
to an RS232-compatible device,
e.g. a personal computer.
A result is transmitted individually. Measure your sample and
obtain a result.
Press F3 More.
Press F1 to transmit result
through RS232 port.
NOTE
If F1 = Xmit-O,
then gauge communication setup is con-
gured to transmit
withOUT units.
If F1 = Xmit-W, then gauge
communication setup is congured to transmit WITH units.
q
T
q
Xmit-W More
Transmitir Resultado
Si su medidor de fuerza tiene
puerto RS232, puede transmitir
resultados del medidor a algún
dispositivo RS232. Como por
ejemplo una computadora.
Cada resultado se transmite individualmente. Miida su muestra y
obtenga el resultado.
Presione F3
Presione F1 para transmitir los
resultados por medio del puerto
RS232.
NOTA
Si F1=Xmit-O,
entonces en la
conguración de
comunicación del
medidor esta seleccionada la
transmisión sin unidades.
Si F1=Xmit-W, entonces en la
conguración de comunicación
del medidor esta seleccionada la
transmisión con unidades.
Ergebnisse übermitteln
Wenn Ihr Messgerät eine RS232
Schnittstelle hat, können Sie
Ergebnisse von Ihrem Messgerät
an eine RS232 kompatible
Schnittstellenverbindung übermitteln, z. B. einen PC.
Sie können aktive oder gespeicherte Ergebnisse übermitteln.
Messen Sie Ihre Probe und
erhalten Sie ein Ergebnis.
Drücken Sie die F3 Taste Weiter.
Drücken Sie die F1 Taste, um
Ergebnisse über eine RS232
Schnittstelle zu übermitteln.
ANMERKUNG
Wenn Sie die F1
Taste drücken =
Xmit-=0, dann wird
die Gerätekommunikationseinstellung konguriert, um OHNE Einheiten zu
übermitteln.
Wenn Sie die F1 Taste drücken
= Xmit-W, dann wird die
Gerätekommunikationseinstel-
lung konguriert, um MIT
Einheiten zu übermitteln.
q
q
C
Transmission de données
Si votre jauge est équipée d’une
connexion RS232, vous pourriez
transmettre des résultats de la
jauge à un appareil RS232compatible, e.g. un ordinateur.
Vous pourriez transmettre des
résultats courants ou sauvegardés. Chaque résultat est transmis
séparément/individuellement.
Mesurez votre échantillon et
obtenez un résultat.
Appuyez sur F3
Appuyez sur F1 pour transmettre
les résultats via le port RS232.
Si F1 = Xmit-W, les résultats
seront transmis AVEC unités.
NOTE
Si F1 = Xmit-O,
les résultats seront
transmis SANS
unités.
Page 27
Specications
Accuracy +0.25% FS
Certication: Calibration with
NIST Data
Data Sampling Rate: 5000 Hz
Peak Capture Rate: 8Hz, 200Hz,
5000 Hz
Display Update Rate: 2Hz, 8Hz
Tare Capacity: 10% FS
Overload Protection: 150% FS
Display Characteristics: High
resolution, dot-matrix LCD, 8 lines, 40
characters, adjustable contrast, invert
and “hide” capability
Automatic Shut Down: Congurable
time. May be disabled.
Outputs: RS-232, Mitutoyo (Digimatic)
and +2Vdc Analog
Baud Rates: 4800, 9600, 19200,
28800, 38400, 57600, 115200
Power: Battery or direct AC operation. Universal Power 120V/230V,
Rechargeable Nickel Metal Hydride
(supplied)
Battery Life: Approximately 30 hours,
continuous use. Gauge may be operated with direct AC Power Source.
Instrument Weight: 1.5 lbs (0.7 kg)
Shipping Weights (with accessories):
4 lbs (1.8 kg)
Warranty: 2 year
Storage Temperature: 0º to 130ºF
(-17º to 54ºC)
Operating Temperature: 40º to 100ºF
(4º to 38ºC)
Temperature Stability: +0.015% per ºF
Relative Humidity: 20% to 80%
Especicaciones
Precisión: +0.25% FS
Certicación: Calibración con datos
trazables al NIST
Fecuencia de sampleo: 5000Hz
Captura de picos: 8Hz, 200Hz,
5000 Hz
Frecuencia de actualización de display:
2Hz, 8Hz
Capacidad de Tara: 10% FS
Protección a la sobrecarga: 150% FS
Características del display: Alta
resolución. Dot matrix LCD 8 lineas 40
caracteres, contraste ajustable, capacidad de invertir y esconder resultado
Apagado automático con tiempo con-
gurable que puede ser desactivado
Salidas: RS-232, Mitutoyo (Digimatic)
y +2 Vdc Analógico
Baudios: 4800, 9600, 19200, 28800,
38400, 57600, 115200
Batería u operación directa del AC.
Alimentación universal 120V/230V
Batería recargable de Hidráto de Nickel
Metal (incluido)
Vida de la batería: Aproximadamente
30 Horas de uso continuo. El medidor
puede ser operado con una alimentación directa AC.
Peso del instrumento: 1.5 lbs (0.7 kg)
Peso de embarque (con accesorios): 4
lbs (1.8 kg)
Garantía : 2 años
Temperatura de almacenamiento: 0º to
130ºF (-17º to 54ºC)
Temperatura de operación: 40º to
100ºF (4º to 38ºC)
Estabilidad térmica: +0.015% per ºF
Humedad relativa: 20% to 80%
Technische Einzelheiten
Genauigkeit: +0.25% bei Vollast
Zertizierung: Kalibrierung mit
NIST Daten
Datenmusterrate: 5000 Hz
Spitzenerfassungsrate: 8Hz, 200 Hz,
5000 Hz
Aktualisierungsrate anzeigen: 2
Hz, 8 Hz
Verpackung: 10 % Messbereich
Überlastschutz: 150 % Messbereich
Eigenschaften anzeigen: Hohe
Auösung, dot-matric LCD, 8 Zeilen,
40 Zeichen, einstellbarer Kontrast, umgekehrte und „verborgene“ Leistung
Automatsches Herunterfahren: kongurierbare Zeit: Kann deaktiviert werden
Ausgänge: RS-232, Mtutoyo (digimatic) und +2 Vdc analog
Baudraten: 4800, 9600, 19200, 28800,
38400, 57600, 115200
Strom: Batterie oder Wechselstrom.
Universalenergie 120 V/230 V,
auadbare Nickel-Metall-Hydrid
(mitgeliefert)
Lebensdauer Batterie: ca. 30 h, Dauerbetrieb. Gerät kann mit Wechselstrom
betrieben werden
Gerätegewicht: 1.5 lbs (0,7 kg)
Liefergewicht (mit Zubehör): 4 lbs
(1,8 kg)
Garantie: 2 Jahre
Lagertemperatur: 0º bis 130ºF (-17O
bis 54OC)
Betriebstemperatur: 40º bis 100ºF
(4º bis 38ºC)
Temperaturstabilität: +0.015% pro ºF
Relative Luftfeuchtigkeit: 20% bis 80%
Spécications
Tolérance: à +0.25% de l’échelle
globale
Certication: Calibrage avec NIST
Data
Taux d’échantillonnages: 5000
Taux de capture Peak: 8Hz, 200Hz,
5000 Hz
Taux de rafraîchissement: 2Hz, 8Hz
Capacité Tare: 10% de l’échelle globale
Protection contre surcharges: à 150%
de l’échelle globale
Caractéristiques de l’écran: Haute résolution, dot-matrix LCD, 8 lignes, 40
caractères, contraste ajustable, options
invert et hide disponibles
Arrêt automatique: Une durée con-
gurable avec possibilité de désactiver
cette option
Sorties: RS-232, Mitutoyo (Digimatic)
et +2Vdc Analog
Taux Baud: 4800, 9600, 19200, 28800,
38400, 57600, 115200
Alimentation: Batterie ou source
d’alimentation AC. Alimentation
universelle 120V/230V, Rechargeable
Nickel Metal Hydride (fourni)
Durée de la batterie: environ 30 heures,
usage continue. La jauge peut être
utilisée directement avec une source
d’alimentation AC.
Poids de l’appareil: 1.5 lbs (0.7 kg)
Poids de transport (accessoires inclus):
4 lbs (1.8 kg)
Garantie: 2 ans
Température de stockage: 0ºF à 130ºF
(-18º to 54ºC)
Température d’opération: 40ºF à 100ºF
(4º to 38ºC)
Température de stabilité: +0.015%
par ºF
Humidité relative: 20% à 80%
Page 28
Conformity
This model has been accessed against
the essential health and safety requirements of the Low Voltage and the EMC
Directives listed below and deemed in
compliance:
n BS EN 61010-1:2001
Safety Requirement for
Electrical Equipment
n BS EN 50081-1:1992
EMC Generic Emissions Standard
n BS EN 50082-1:1992
EMC Generic Immunity Standard
Load cell Deection Specications
The following are the specied load
cell deection values at full capacity.
Capacity Deection
250g 0.015” +0.003”
2 lbf (10N) 0.009” +0.003”
10 lbf (50N) 0.006” +0.003”
25 lbf (125N) 0.006” +0.003”
50 lbf (250N) 0.006” +0.003”
100 lbf (500N) 0.008” +0.003”
200 lbf (1000N) 0.008” +0.003”
500 lbf (2500N) 0.008” +0.003”
SPECIFICATIONS
Accuracy: +0.25% of Full Scale
Mechanical Overload 150% of Rated Capacity
Tare Capacity 10% of Rated Capacity
Dial Resolution 1000:1
Data Sampling Rate 5000Hz
Operating Temperature 40oF to 110oF (5oC to 45oC)
Instrument Weight 1.5 lbs (0.7 kg)
Shipping Weight 4 lbs (2 kg)
CAPACITY x RESOLUTION
DFG31 Integral Load Sensor Capacity x Resolution
Part Number ozf gf lbf kgf N
DFG31-2 32 x 0.01 1000 x1 2 x 0.001 1 x 0.001 10 x 0.01
DFG31-10 160 x 0.1 5000 x 1 10 x 0.01 5 x 0.001 50 x 0.01
DFG31-25 400 x 0.1 10000 x 10 25 x 0.01 10 x 0.01 100 x 0.1
DFG31-50 800 x 0.1 25000 x 10 50 x 0.01 25 x 0.01 250 x 0.1
DFG31-100 1600 x 1 50000 x 10 100 x 0.1 50 x 0.01 500 x 0.1
DFG31-200 - - 200 x 0.1 100 x 0.1 1000 x 1
DFG31-500 - - 500 x 0.1 250 x 0.1 2500 x 1

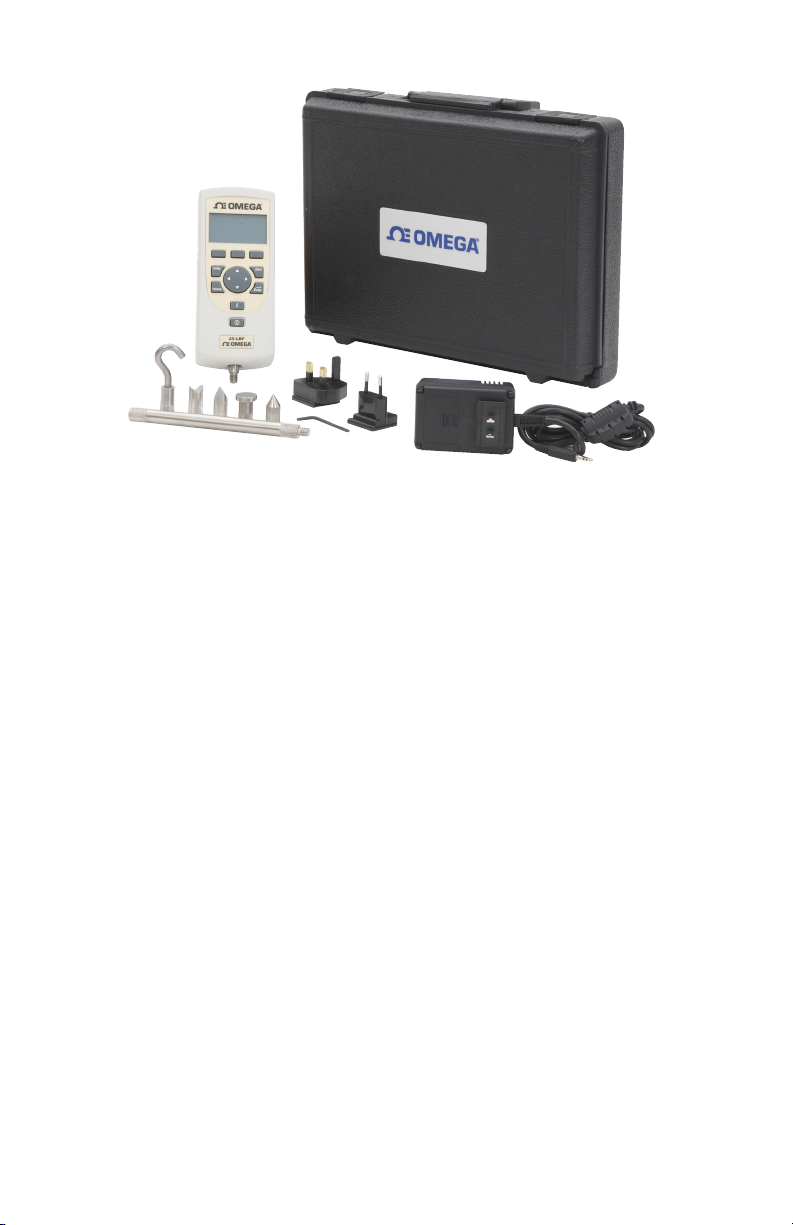

PACKAGING
The DFG31 Series is supplied with the following standard accessories:
n Flat Adapter, 100 lbf (p/n DFG-011A) or
n Flat Adapter, 200 lbf (p/n DFG-011B)
n Hook Adapter, 50 lbf (p/n DFG-012A) or
n Hook Adapter, 100 lbf (p/n DFG-012B) or
n Hook Adapter, 200 lbf (p/n DFG-012C)
n Chisel Adapter, 100 lbf (p/n DFG-008A)
n Chisel Adapter, 200 lbf (p/n DFG-008B)
n Point Adapter, 100 lbf (p/n DFG-009A)
n Point Adapter, 200 lbf (p/n DFG-009B)
n Notch Adapter,100 lbf (p/n DFG-010A)
n Notch Adapter, 200 lbf (p/n DFG-010B)
n Extension Rod, 6-inch (#10-32) (p/n DFG-013A)
n Extension Rod, 6-inch (5/16-18) (p/n DFG-013B)
n Hex Key (p/n DFG-015)
n DFG41 Battery Charger with USA, UK and EU Plug (p/n DFG-UBE)
n DFG41 Carrying Case (p/n DFG-CASE)
n Calibration Certicate with NIST Data
Conformidad
Este modelo ha sido fabricado conforme a requerimientos esenciales de
salud y seguridad y en conformidad de
las directivas EMC enlistadas abajo:
n BS EN 61010-1:2001
Requerimiento de Seguridad para
Equipo Electrico
n BS EN 50081-1:1992
EMC Estándar de Emisiones
Genérico
n BS EN 50082-1:1992
EMC Estandar de Inmunidad
Genérico
Especicación de deexión de la
celda de carga
A continuación se especica la
deexión de la celdas de carga en sus
diferentes capacidades.
Capacidad Deexion
250g 0.015” +0.003”
2 lbf (10N) 0.009” +0.003”
10 lbf (50N) 0.006” +0.003”
25 lbf (125N) 0.006” +0.003”
50 lbf (250N) 0.006” +0.003”
100 lbf (500N) 0.008” +0.003”
200 lbf (1000N) 0.008” +0.003”
500 lbf (2500N) 0.008” +0.003”
Konformität
Dieses Modell entspricht den
besonderen Gesundheits- und
Sicherheitsvorkehrungen für niedrige
Spannung und den EMC Richtlinien,
wie unten aufgeführt
n BS EN 61010-1:2001
Sicherheitsrichtlinien für elektrische Ausrüstung
n BS EN 50081-1:1992
EMC Allgemeine Emissionsstandard
n BS EN 50082-1:1992
EMC allgemeiner Sicherheitsstandard
Spezikationen für Lastzellenabweichung
Die folgenden Angaben sind die
spezizierten Abweichungswerte für
Lastzellen unter Vollast.
Kapazität Abweichung
250g 0.015” +0.003”
2 lbf (10N) 0.009” +0.003”
10 lbf (50N) 0.006” +0.003”
25 lbf (125N) 0.006” +0.003”
50 lbf (250N) 0.006” +0.003”
100 lbf (500N) 0.008” +0.003”
200 lbf (1000N) 0.008” +0.003”
500 lbf (2500N) 0.008” +0.003”
OPTIONAL ACCESSORIES
Description Part No.

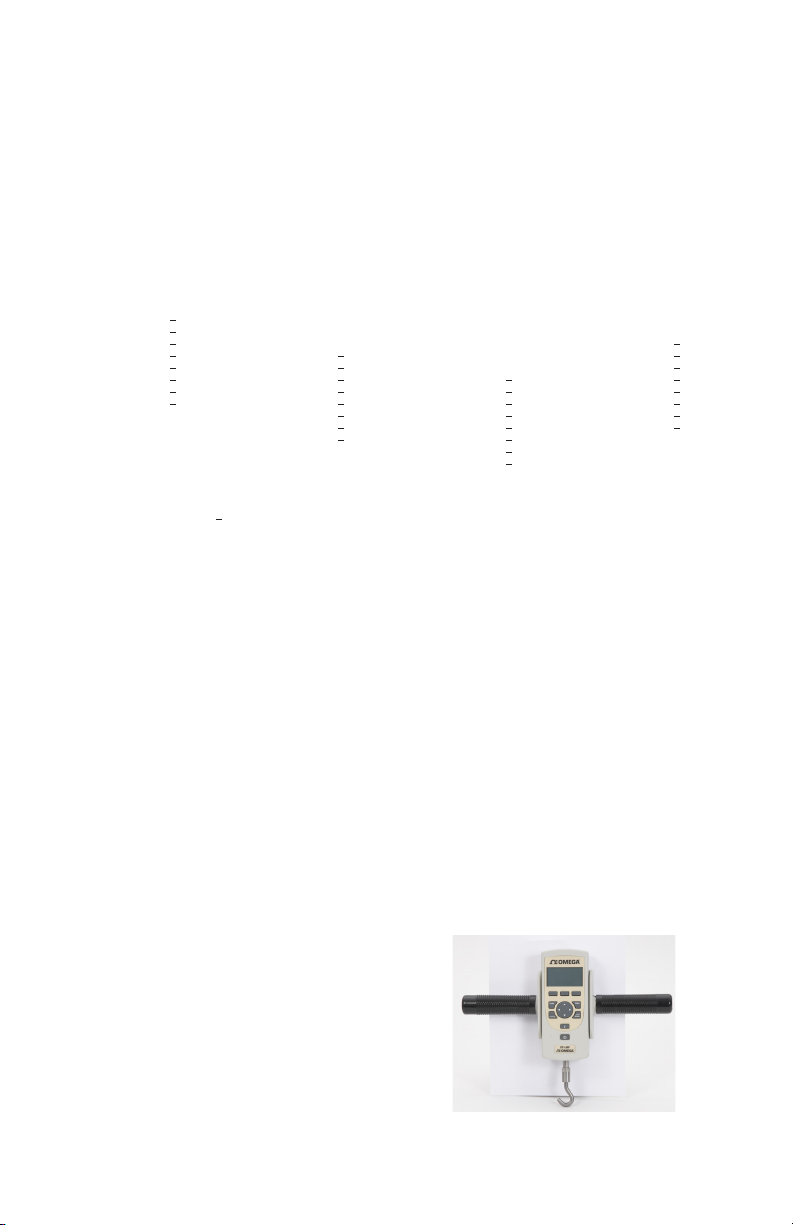

Handle Assembly DFG-Handle

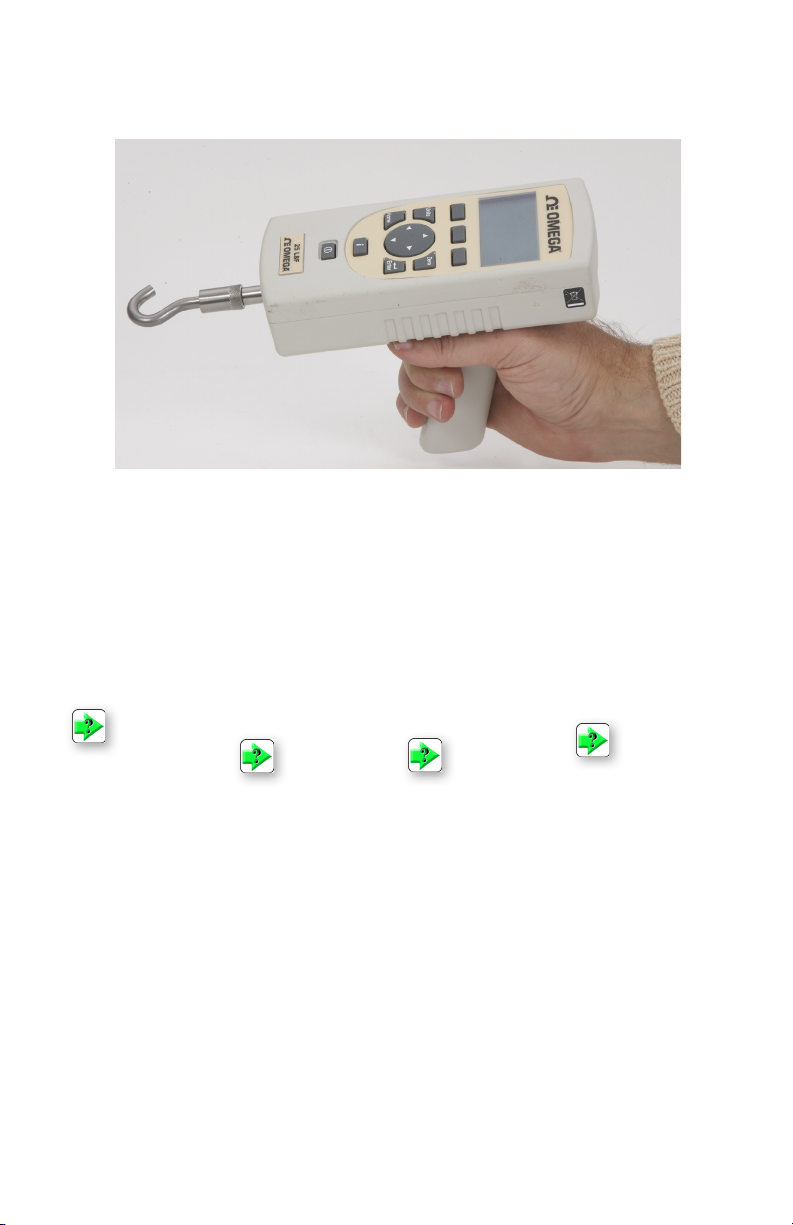

Pistol Grip DFG-141
RS232 Cable DFG-850-1
Conformité
Cette jauge est testée et jugée en conformité avec les normes de santé et de
sécurité de Low Voltage ainsi que les
Directives EMC listées ci-dessous
n BS EN 61010-1:2001
Normes de sécurités pour équipement électronique
n BS EN 50081-1:1992
Emission standard générique EMC
n BS EN 50082-1:1992
Immunité standard générique
EMC
Spécications de déection des
capteurs
Ci-dessous les valeurs de déection des
capteurs à pleine capacité.
Capacité Déection
250g 0.015” +0.003”
2 lbf (10N) 0.009” +0.003”
10 lbf (50N) 0.006” +0.003”
25 lbf (125N) 0.006” +0.003”
50 lbf (250N) 0.006” +0.003”
100 lbf (500N) 0.008” +0.003”
200 lbf (1000N) 0.008” +0.003”
500 lbf (2500N) 0.008” +0.003”
Page 29

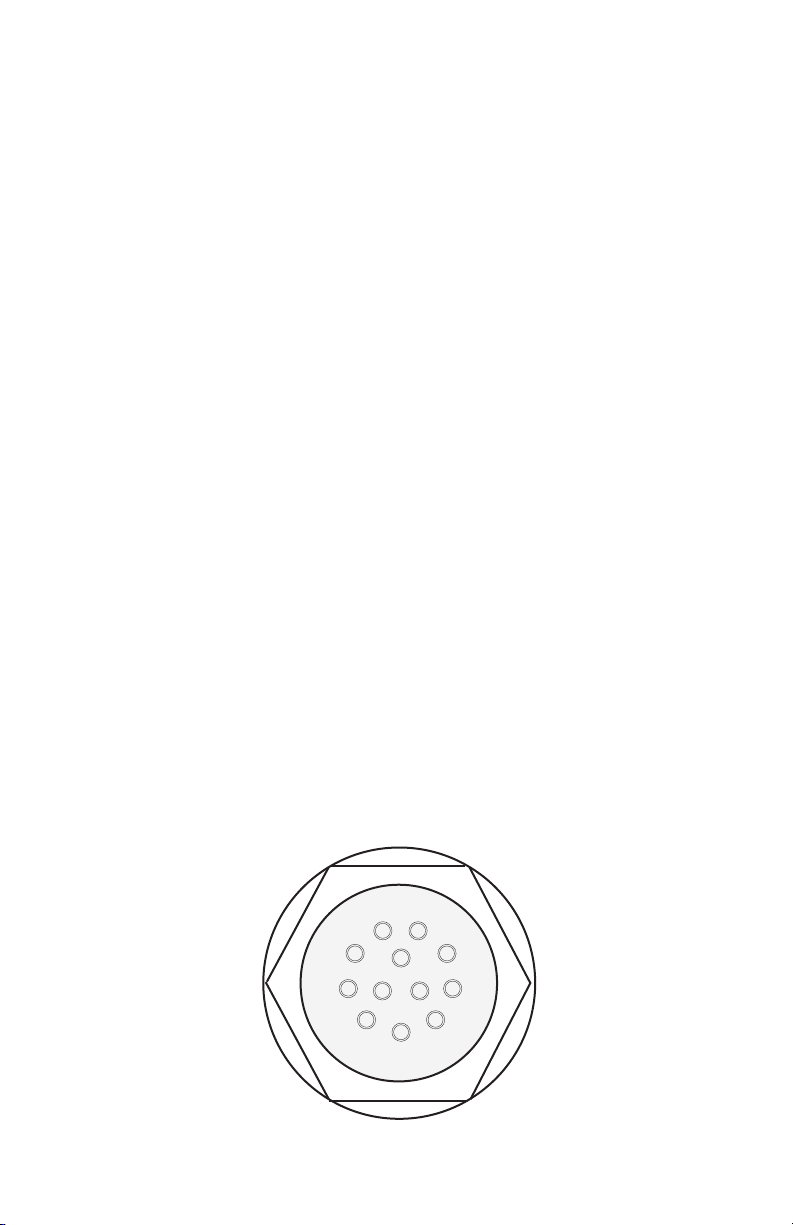

Output Pinout
1 TXD O RS-232 Transmitted Data
2 RXD I RS-232 Received Data
3 GND O Ground Digital Ground
4 O Clock Mitutoyo Clock
5 O Ready Mitutoyo Ready
6 I Request Mitutoyo Request
7 O Data Mitutoyo Data
8 I Detect Sense Contact Closure
9 O Setpoint Setpoint Output Signal
10 - Ground Digital Ground
11 - Analog GND Analog Ground
12 O Analog SIG Analog Output
Salidas del Puerto de comunicaciones
1 TXD 0 RS-232 Datos Transmitidos
2 RXD I RS-232 Datos Recibidos
3 GND O Tierra Digitalizacion deTierra
4 GND O Reloj Reloj Mitutoyo
5 GND O Listo Miitutoyo Listo
6 GND I Solicitud Solicitud Mitutoyo
7 O Datos Datos Mitutoyo
8 I Detectar Sensar Contacto de Cierre
9 O Parametro Seňal de Salida del parametro
10 - Tierra Digitalizacion de Tierra
11 - GND Analogica Tierra Analogica
12 O Señal Analogica Salida Analogica
Ausgangspinbelegung
1 TXD 0 RS-232 übermittelte Daten
2 RXD I RS-232 erhaltene Daten
3 GND O Masse digitale Masse
4 GND O Uhr Mtutoyo Uhr
5 GND O betriebsbereit Mtutoyo bereit
6 GND I Aufforderung Mtutoyo Aufforderung
7 O Daten Mtutoyo Daten
8 I erfassen Sensorkontaktsperre
9 O Sollwert Sollwert-Ausgangssignal
10 - Masse digitale Masse
11 - analog GND analoge Masse
12 O analog SIG analoger Ausgang
Sortie Pinout
1 TXD O RS-232 Données Transmises
2 RXD I RS-232 Données Reçues
3 GND O Ground Digital Ground
4 O Horloge Horloge Mitutoyo
5 O Ready Mitutoyo Ready
6 I Requête Requête Mitutoyo
7 O Données Données Mitutoyo
8 I Détection Fermeture Sense Contact
9 O Setpoint Sortie signale Setpoint
10 - Ground Digital Ground
11 - Analog GND Analog Ground
12 O Analog SIG Analog Output
9
1
8
10
12
7
6
2
11
3
4
5
Page 30

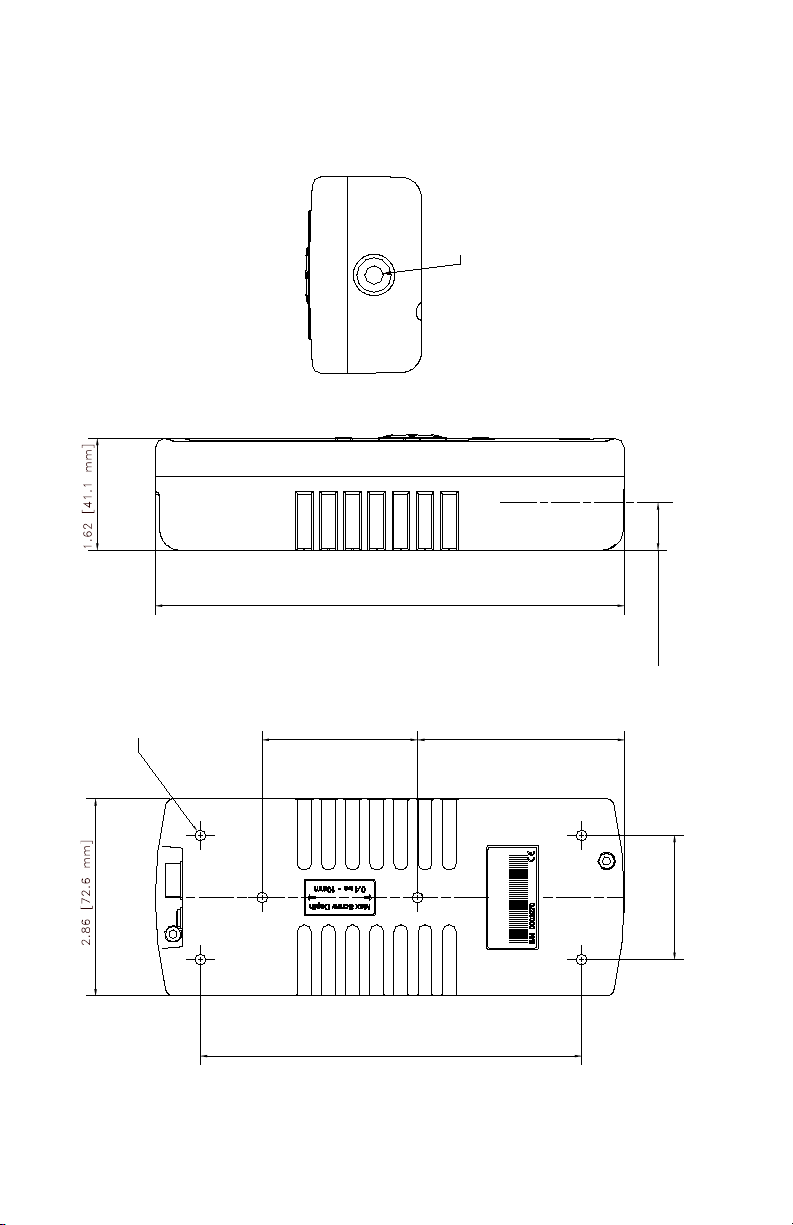

Dimensions
; M M =
; M M =
; M M =
; M M =
; M M =
; M M =
5 . &
5 . #
-/ 5 .4 ) . ' (/ , % 3
0 , !# %3
%
Dimensiones
Abmessungen
Dimensions
Page 31
OMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from
date of purchase. OMEGA Warranty adds an additional one (1) month grace period to the normal one (1) year product warranty to
cover handling and shipping time. This ensures that OMEGA’s customers received maximum coverage for each product.
If the units should malfunction, it must be returned to the factory for evaluation. OMEGA’s Customer Service Department will issue an
Authorized Return (RA) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be
defective it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the
purchaser, including but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modication. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of being
damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specication; misapplication; misuse or
other operating conditions outside of OMEGA’s control. Components which wear are not warranted, including but not limited to contact
points, fuses, and triacs.
OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility
for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with
information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by it will be as
specied and free of defects. OMEGA MAKES NO OTHER WARRANTIES OR REPRESENTATIONS OF ANY KIND WHATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED WARRANTIES INCLUDING ANY WARRANTY OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY:
The remedies of purchaser set forth herein are exclusive and the total liability of OMEGA with respect to this order, whether
based on contract, warranty, negligence, indemnication, strict liability or otherwise, shall not exceed the purchase price
of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special
damages.
CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR
21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s)
be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no
responsibility as set forth in our basic WARRANTY/DISCLAIMER language, and additionally, purchaser will indemnify OMEGA and hold
OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.
WARRANTY/DISCLAIMER
Direct all warranty and repair requests/inquiries to OMEGA Customer Service Department. BEFORE RETURNING ANY PRODUCT(S0
TO OMEGA, PURCHASER MUST OBTAIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUSTOMER SERVICE
DEPARTMENT (IN ORDER TO AVOID PROCESSING DELAYS). The assigned AR number should then be marked on the outside of
the return package and on any correspondence.
The purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.
FOR WARRANTY RETURNS, please have the following information available BEFORE contacting OMEGA:
1. P.O. number under which the product was PURCHASED,
2. Model and serial number of the product under warranty,
and
3. Repair instructions and/or specic problems relative to the
product.
OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the
latest in technology and engineering.
OMEGA is a registered trademark of OMEGA ENGINEERING, INC.
Copyright 2009 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without prior written consent of OMEGA
ENGINEERING, INC.
Part No.
M-4734
February 2009
