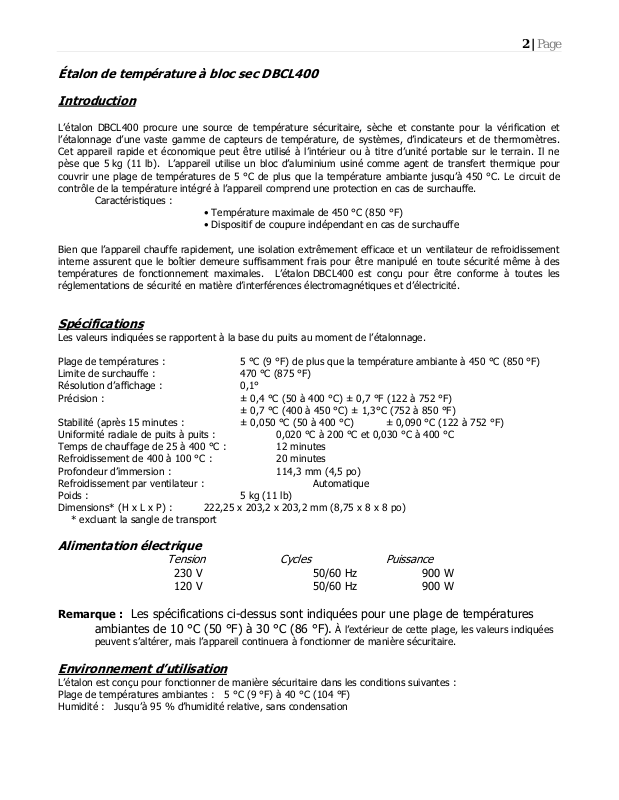

Étalon de température à bloc sec DBCL400
Introduction
L’étalon DBCL400 procure une source de température sécuritaire, sèche et constante pour la vérification et
l’étalonnage d’une vaste gamme de capteurs de température, de systèmes, d’indicateurs et de thermomètres.
Cet appareil rapide et économique peut être utilisé à l’intérieur ou à titre d’unité portable sur le terrain. Il ne
pèse que 5 kg (11 lb). L’appareil utilise un bloc d’aluminium usiné comme agent de transfert thermique pour
couvrir une plage de températures de 5 °C de plus que la température ambiante jusqu’à 450 °C. Le circuit de
contrôle de la température intégré à l’appareil comprend une protection en cas de surchauffe.
Caractéristiques :
• Température maximale de 450 °C (850 °F)
• Dispositif de coupure indépendant en cas de surchauffe
Bien que l’appareil chauffe rapidement, une isolation extrêmement efficace et un ventilateur de refroidissement
interne assurent que le boîtier demeure suffisamment frais pour être manipulé en toute sécurité même à des
températures de fonctionnement maximales. L’étalon DBCL400 est conçu pour être conforme à toutes les
réglementations de sécurité en matière d’interférences électromagnétiques et d’électricité.
Spécifications
Les valeurs indiquées se rapportent à la base du puits au moment de l’étalonnage.
Plage de températures : 5 °C (9 °F) de plus que la température ambiante à 450 °C (850 °F)
Limite de surchauffe : 470 °C (875 °F)
Résolution d’affichage : 0,1°
Précision : ± 0,4 °C (50 à 400 °C) ± 0,7 °F (122 à 752 °F)
± 0,7 °C (400 à 450 °C) ± 1,3°C (752 à 850 °F)
Stabilité (après 15 minutes : ± 0,050 °C (50 à 400 °C) ± 0,090 °C (122 à 752 °F)
Uniformité radiale de puits à puits : 0,020 °C à 200 °C et 0,030 °C à 400 °C
Temps de chauffage de 25 à 400 °C : 12 minutes
Refroidissement de 400 à 100 °C : 20 minutes
Profondeur d’immersion : 114,3 mm (4,5 po)
Refroidissement par ventilateur : Automatique
Poids : 5 kg (11 lb)
Dimensions* (H x L x P) : 222,25 x 203,2 x 203,2 mm (8,75 x 8 x 8 po)
* excluant la sangle de transport
Alimentation électrique
Tension Cycles Puissance
230 V 50/60 Hz 900 W
120 V 50/60 Hz 900 W
Remarque : Les spécifications ci-dessus sont indiquées pour une plage de températures
ambiantes de 10 °C (50 °F) à 30 °C (86 °F). À l’extérieur de cette plage, les valeurs indiquées
peuvent s’altérer, mais l’appareil continuera à fonctionner de manière sécuritaire.
Environnement d’utilisation
L’étalon est conçu pour fonctionner de manière sécuritaire dans les conditions suivantes :
Plage de températures ambiantes : 5 °C (9 °F) à 40 °C (104 °F)
Humidité : Jusqu’à 95 % d’humidité relative, sans condensation
Page 2
3 | Page
Avertissement
Avertissement : LES TEMPÉRATURES ÉLEVÉES SONT DANGEREUSES
LES TEMPÉRATURES ÉLEVÉES SONT DANGEREUSES : Elles peuvent provoquer de graves brûlures
pour les opérateurs et enflammer les matériaux combustibles. Bien qu’Accurate Thermal Systems ait
pris soin de concevoir ces appareils de façon à protéger les opérateurs des risques potentiels, il
incombe aux utilisateurs de porter attention aux points suivants :
• FAITES PREUVE DE PRUDENCE ET PORTEZ DES GANTS APPROPRIÉS POUR
PROTÉGER VOS MAINS
• NE PLACEZ PAS d’objets chauds sur ou à proximité d’objets combustibles
• NE FAITES PAS fonctionner l’appareil à proximité de liquides ou de gaz inflammables
• NE PLACEZ PAS de liquide directement dans l’appareil
• AGISSEZ AVEC BON SENS en tout temps
Sécurité de l’opérateur
Il incombe aux opérateurs des équipements d’Omega Engineering de pouvoir accéder à la documentation
appropriée pour assurer leur sécurité. Il est important que seul du personnel dûment formé utilise cet
équipement conformément aux instructions fournies dans le présent guide et aux normes et procédures
générales de sécurité. L’utilisation de l’équipement d’une façon non spécifiée par Omega Engineering peut nuire
à la protection de l’opérateur. Tous les appareils d’Omega Engineering ont été conçus de façon à se conformer
aux exigences internationales en matière de sécurité et sont pourvus d’un dispositif de coupure à réinitialisation
automatique en cas de surchauffe. Si vous éprouvez un problème de sécurité, coupez l’alimentation au niveau
de la prise, puis retirez la fiche de la prise. Veuillez prendre soin lors du retrait des sondes et des inserts
puisque tout contact avec la peau peut provoquer des brûlures.
Installation
1. Tous les appareils d’Omega Engineering sont fournis avec un câble d’alimentation.
2. Avant de raccorder l’appareil à l’alimentation, veuillez confirmer que la tension est compatible avec
celles indiquées sur la plaque signalétique. Branchez le câble d’alimentation dans une prise appropriée,
conformément au tableau ci-dessous. Il est à noter que l’appareil doit être mis à la terre pour assurer la
sécurité adéquate en matière d’électricité.
Branchements
électriques :
220 V – 240 V
110 V – 120 V
Phase
Brun
Noir
Neutre
Bleu
Blanc
Mise à la terre
Vert/jaune
Vert
La fiche à fusible fournie avec le câble d’alimentation prévu pour le Royaume-Uni comprend un
fusible de 230 V UK 4 A pour assurer la protection du câble. Le fusible de l’appareil protège à la fois
l’appareil et l’opérateur. Il est à noter que les appareils dont la plaque signalétique indique 230 V
fonctionnent à 220 V et que ceux dont la plaque indique 120 V fonctionnent à 110 V. Dans les deux cas,
cependant, le taux de chauffage diminuera d’environ 8 %. Vous trouverez la plaque signalétique à
l’arrière de l’appareil.
3. Branchez le câble d’alimentation dans la prise à l’arrière de l’appareil.
4. Placez l’appareil sur un établi ou une surface de travail plane, ou dans une hotte de laboratoire au
besoin, en veillant à ce que les ouvertures d’admission d’air sous le dessous de l’appareil soient
exemptes de toute obstruction.
Après l’utilisation, une fois les dispositifs étalonnés, souvenez-vous que l’insert et votre sonde ou
thermomètre peuvent être très chauds. Prenez les précautions indiquées précédemment.
Page 3
4 | Page
FONCTIONNEMENT
Préparation
1. La conception de l’élément chauffant, le capteur de température et le circuit de commande assurent
le contrôle précis de la température et l’uniformité. Il importe toutefois de veiller à ce que les
sondes s’insèrent étroitement dans le bloc pour permettre un transfert thermique efficace.
Communiquez avec nous pour obtenir un insert correspondant plus étroitement à votre sonde ou à
l’appareil à étalonner.
2. Branchez le câble d’alimentation dans la prise à l’arrière de l’appareil. Raccordez le câble
d’alimentation à l’alimentation électrique et mettez l’appareil sous tension. 1 = sous tension, 0 =
hors tension.

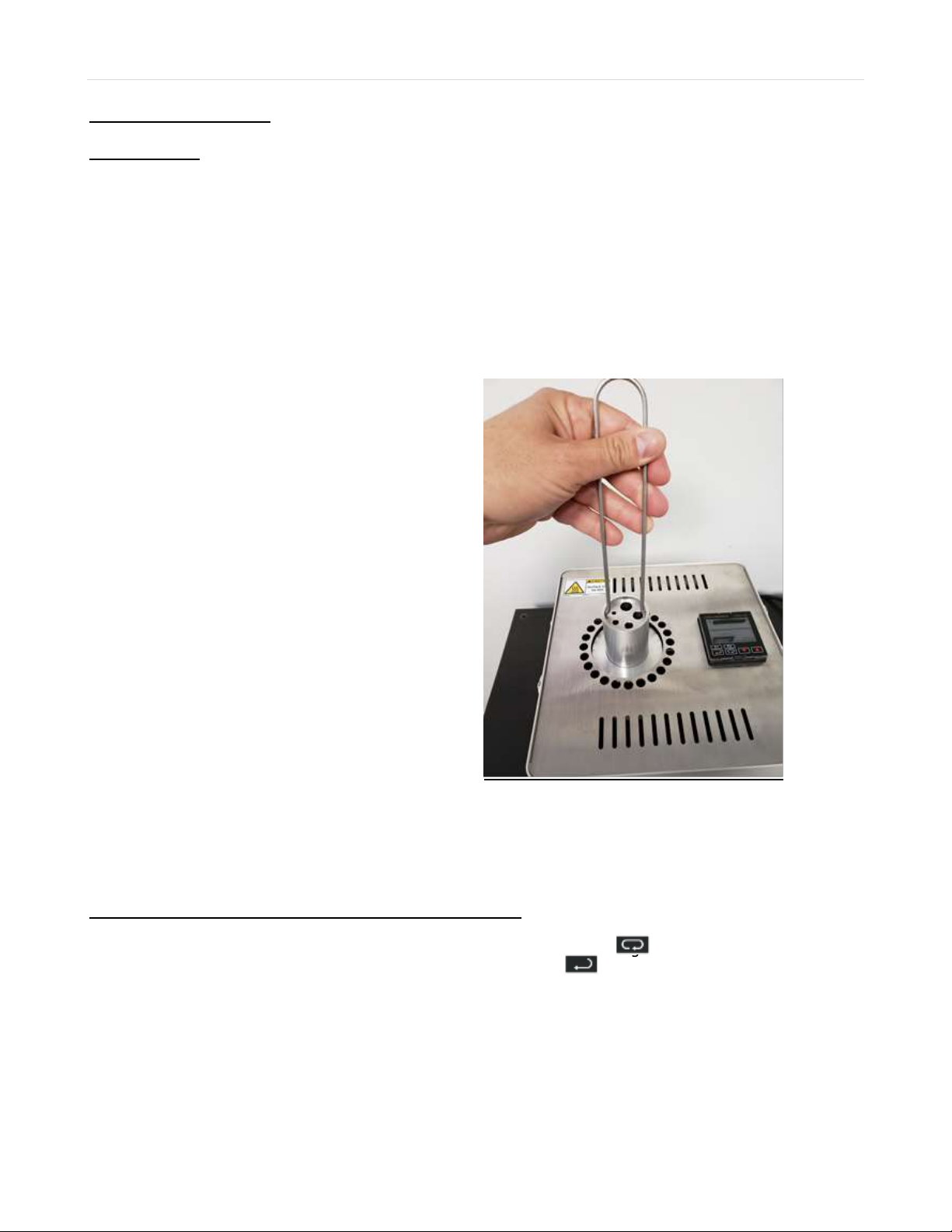

3. Nettoyez la cavité du bloc de chauffage
avec de l’air comprimé ou un aérosol de
gaz dépoussiérant pour retirer toute
matière particulaire. Placez ensuite l’insert
de sonde dans le bloc de chauffage tel
qu’illustré et utilisez l’extracteur d’insert
fourni pour limiter les risques
d’endommager le bloc de chauffage ou
l’insert de sonde. Ne placez jamais un
insert chaud dans un bloc de chauffage
froid ou vice versa, au risque que l’insert
se bloque en position et endommage les
deux pièces. Utilisez toujours l’extracteur
d’insert pour installer et retirer l’insert de
sonde.
4. Afin de prévenir tout dommage au niveau
du bloc de chauffage, de l’insert, des
éléments chauffants et du capteur de bloc
TRP, N’UTILISEZ PAS les produits ou
éléments suivants à proximité du bloc :
Huile, graisse thermique, eau
Sable d’oxyde d’aluminium
Isolation en fibre de céramique ou
Kaowool
Réglage de la température de fonctionnement
1. Pour régler la température de fonctionnement requise, appuyez longuement sur la touche fléchée
vers le haut ou le bas pour passer à la valeur visée. Vous pouvez également appuyer sur la touche
pour déplacer le curseur sur les chiffres individuels afin de définir des températures élevées plus
rapidement. Appuyez sur pour accepter la valeur choisie.
2. Lorsque l’appareil affiche la température visée, il commencera à se réchauffer ou à se refroidir pour
atteindre cette valeur.
3. Lorsque la valeur de température définie est atteinte, laissez le bloc se stabiliser pendant au moins
15 minutes avant d’effectuer un étalonnage.
4. Une fois votre procédure terminée, réglez la température à 50 °C (122 °F) ou moins et laissez
l’appareil refroidir avant de le transporter ou de le déplacer. Le ventilateur du bloc s’activera pour
faciliter le refroidissement. Lorsqu’une température sécuritaire est atteinte, vous pouvez mettre
l’appareil hors contact et le débrancher.
Page 4
5 | Page
Verrouillage de l’affichage
L’affichage de l’appareil est verrouillé afin de prévenir toute modification accidentelle des réglages d’étalonnage
et d’échelle de température. Le verrouillage est indiqué par la présence d’un symbole de clé. Pour déverrouiller
l’affichage, appuyez simultanément sur les touches flèche bas et . La ligne supérieure affichera KEYP.
Appuyez sur la touche flèche haut pour que toutes les valeurs indiquent zéro, puis appuyez sur pour
déverrouiller l’affichage. Pour reverrouiller l’affichage, appuyez sur et réglez le paramètre LOC à LOC2.
Appuyez sur pour enregistrer vos valeurs et quitter.
Conversion de l’échelle de température de C à F
Pour changer d’échelle de température, appuyez sur pour afficher le paramètre P0. Réglez cette valeur à
11,0 pour un fonctionnement en degrés Celsius et à 22,0 pour les degrés Fahrenheit. Appuyez ensuite sur
jusqu’à ce que le paramètre TPUN s’affiche selon des degrés C ou F. Changez ensuite la valeur du paramètre
TP-H à 450 (°C) ou 850 (°F). Ne réglez pas le paramètre TP-H à une valeur plus élevée que celles indiquées, au
risque d’endommager l’appareil. Appuyez sur pour afficher le paramètre PVOF. Cette valeur d’étalonnage
doit être modifiée pour préserver la précision d’étalonnage. La valeur par défaut réglée en usine est indiquée ci-
dessous. Si vous passez des degrés F aux degrés C, divisez la valeur indiquée par 1,8 et saisissez-la dans le
paramètre PVOF. Si vous passez des degrés C aux degrés F, multipliez la valeur indiquée par 1,8. Les réglages
d’étalonnage sont couverts ci-dessous.
Étalonnage
L’appareil a été étalonné en usine pour assurer la conformité aux spécifications. S’il vous faut ajuster ou corriger
l’étalonnage, déverrouillez l’affichage et utilisez les paramètres suivants.
Appuyez sur pour afficher le paramètre PVOF représentant le zéro ou le réglage de bas d’échelle. Saisissez
une valeur négative pour corriger des mesures basses et vice versa. Si par exemple votre thermomètre de
référence indique que la valeur ThermCal400 est inférieure de 2,0 degrés, saisissez la valeur -2,0. Appuyez sur
pour afficher le paramètre PV6A représentant la portée ou le réglage de haut d’échelle. Utilisez une valeur
négative pour corriger des mesures basses. Dans la plupart des cas, vous n’aurez qu’à ajuster le paramètre
PVOF pour corriger toute erreur.
Les valeurs d’étalonnage en usine pour l’appareil au no de série : sont PVOF = PV6A =
°C
Entretien par l’opérateur
IL EST À NOTER QUE CET ÉQUIPEMENT NE DEVRAIT ÊTRE DÉMONTÉ QUE PAR DU PERSONNEL DÛMENT
FORMÉ. LE RETRAIT DES PANNEAUX AVANT ET ARRIÈRE EXPOSE DES TENSIONS POTENTIELLEMENT
MORTELLES. CET ÉQUIPEMENT NE COMPREND AUCUNE PIÈCE POUVANT ÊTRE ENTRETENUE
PAR L’OPÉRATEUR.
Dans l’éventualité peu probable d’un problème avec votre appareil qui ne pourrait pas être aisément corrigé,
communiquez avec votre fournisseur et retournez l’appareil au besoin. Veuillez inclure le détail de l’anomalie
observée et ne pas oublier de retourner l’appareil dans son emballage d’origine. Omega Engineering n’acceptera
Page 5
6 | Page
aucune responsabilité en cas de dommage causé à des appareils emballés de façon inappropriée pour
l’expédition. Si vous éprouvez des doutes, communiquez avec votre fournisseur.
1.
Nettoyage : Avant de nettoyer l’appareil, débranchez-le TOUJOURS de sa source d’alimentation et
laissez-le refroidir jusqu’à 50 °C. L’appareil peut être nettoyé en l’essuyant avec un linge légèrement
imprégné d'eau savonneuse. Veillez à ne pas laisser d’eau couler à l’intérieur de l’appareil. N’utilisez
pas de produits nettoyants abrasifs.
2.
Fusible : L’appareil est protégé par un fusible. Cet élément ne doit être remplacé que par du
personnel dûment
qualifié. Un fusible qui grille fréquemment indique un grave problème; le cas échéant, vous devrez
peut-être retourner l’appareil à votre fournisseur pour une réparation.
Accessoires
Vous pouvez vous procurer les pièces suivantes directement auprès d’Omega Engineering.
Numéro de pièce Description
4163 Câble d’alimentation UK 240 V avec fiche UK 13 A (fusible de 5 A)
4164 Câble d’alimentation de type européen 240 V avec fiche R/A Schuko
4150 Câble d’alimentation de type É.-U. 120 V
4168 Sangle de transport d’appareil
4153 Extracteur d’insert
DBCL-400-3041 Insert multipuits à trous de 1/8, 3/16, 1/4, 5/16 et 3/8 po
DBCL-400-3047 Insert vide
DBCL-400-3043 Insert à 5 trous de 1/4 po
DBCL-400-3048 Insert à 1 trou de 9/16 po et 1 trou de 1/4 po
DBCL-400-3044 Insert à 2 trous de 1/4 po et 2 trous de 3/8 po
DBCL-400-3049 Insert à 1 trou de 5/8 po et 1 trou de 1/4 po
DBCL-400-3045 Insert à 2 trous de 1/4 po et 2 trous de 1/2 po
DBCL-400-3050 Insert à 1 trou de 11/16 po et 1 trou de 1/4 po
DBCL-400-3046 Insert à 1 trou de 1/4 po
DBCL-400-3051 Insert à 1 trou de 3/4 po et 1 trou de 1/4 po
DBCL-3052 Boîtier de transport
Pièces de rechange
Numéro de pièce Description
4146 Élément de chauffage de 225 W, 120 V
4317 Contrôleur de température
4147 Thermomètre à résistance de platine (PRT)
4145 Relais statique
4165 Fusible 4 A (pour modèle à 240 V)
4157 Fusible 8 A (pour modèle à 120 V)
AD66 Bloc de chauffage
4148 Ventilateur de refroidissement de bloc 120 V
4162 Ventilateur de refroidissement de bloc 240 V
4170 Ventilateur de refroidissement de châssis 120 V
4171 Ventilateur de refroidissement de châssis 240 V
Page 6
7 | Page
Déclaration de conformité UE (no. DC18-DBCL)
Conformité à la décision n° 768/2008/CE de l’annexe III du Parlement européen et du
Conseil
1. Modèle de produit / produit :
Produit
Étalon de température à bloc sec
Modèle/type
DBCL400 et DBCL130
Lot/no de série
No de série : À partir de 619-2993
2. Fabricant
Nom
Omega Engineering
Adresse
800 Connecticut Ave, Norwalk, CT 06854
3. La présente déclaration est établie sous la seule responsabilité du fabricant.
4. Objet de la déclaration :
Produit
Étalon de température à bloc sec
Spécifications
Modèle DBCL400, plage de fonctionnement en fonction de la
température ambiante : +5 à 450 °C
Modèle DBCL130, plage de fonctionnement : -25 à 130 °C (temp. ambiante de 20 °C)
5. L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation
applicable de l’Union :
2014/35/UE
Directive relative à la basse tension
2014/30/UE
Directive relative à la compatibilité électromagnétique
2011/65/UE
Directive relative à la limitation de substances dangereuses
6. Références des normes harmonisées pertinentes appliquées ou des autres spécifications
techniques par rapport auxquelles la conformité est déclarée :
Référence et date
Titre
EN 60519-1:2015
Sécurité dans les installations destinées au traitement
électrothermique et électromagnétique. Exigences générales
EN 61000-6-2:2005
Compatibilité électromagnétique (CEM) – Partie 6-2 : normes
génériques – Immunité pour les environnements industriels
EN 61000-6-4:2007 +
A1:2011
Compatibilité électromagnétique (CEM) – Partie 6-4 : Normes
génériques – Norme sur l’émission pour les environnements
industriels
EN 50581:2012
Documentation technique pour l'évaluation des produits électriques
et électroniques par rapport à la restriction des substances
dangereuses
7. Renseignements supplémentaires :
Signé pour et au nom de :
Omega Engineering
Lieu d’émission :
Hainesport, NJ, USA
Date d’émission :
8 juillet 2019
Nom :
Darren Sager
Signature :
Darren Sager
Rév 5 8/19
Loading...
