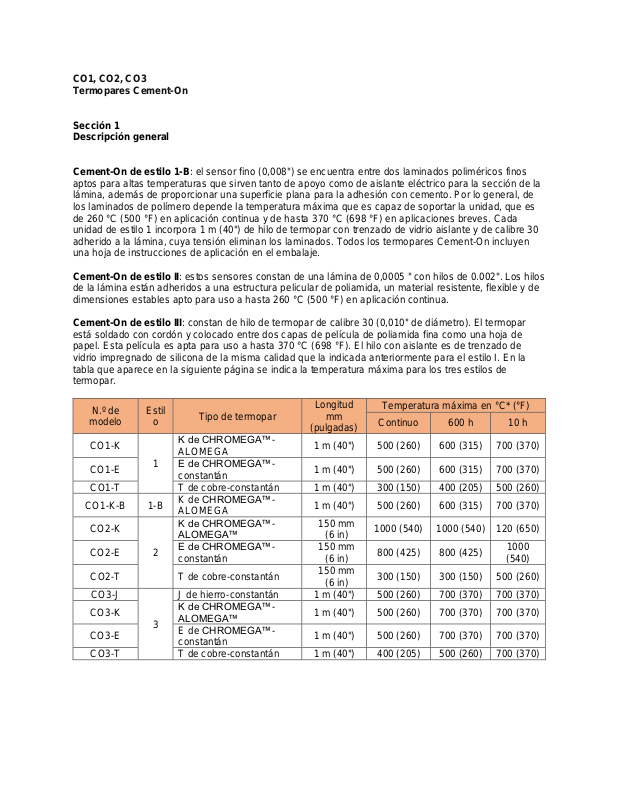

Omega CO1, CO2, CO3 User guide

CO1, CO2, CO3
Termopares Cement-On

ADS estándar

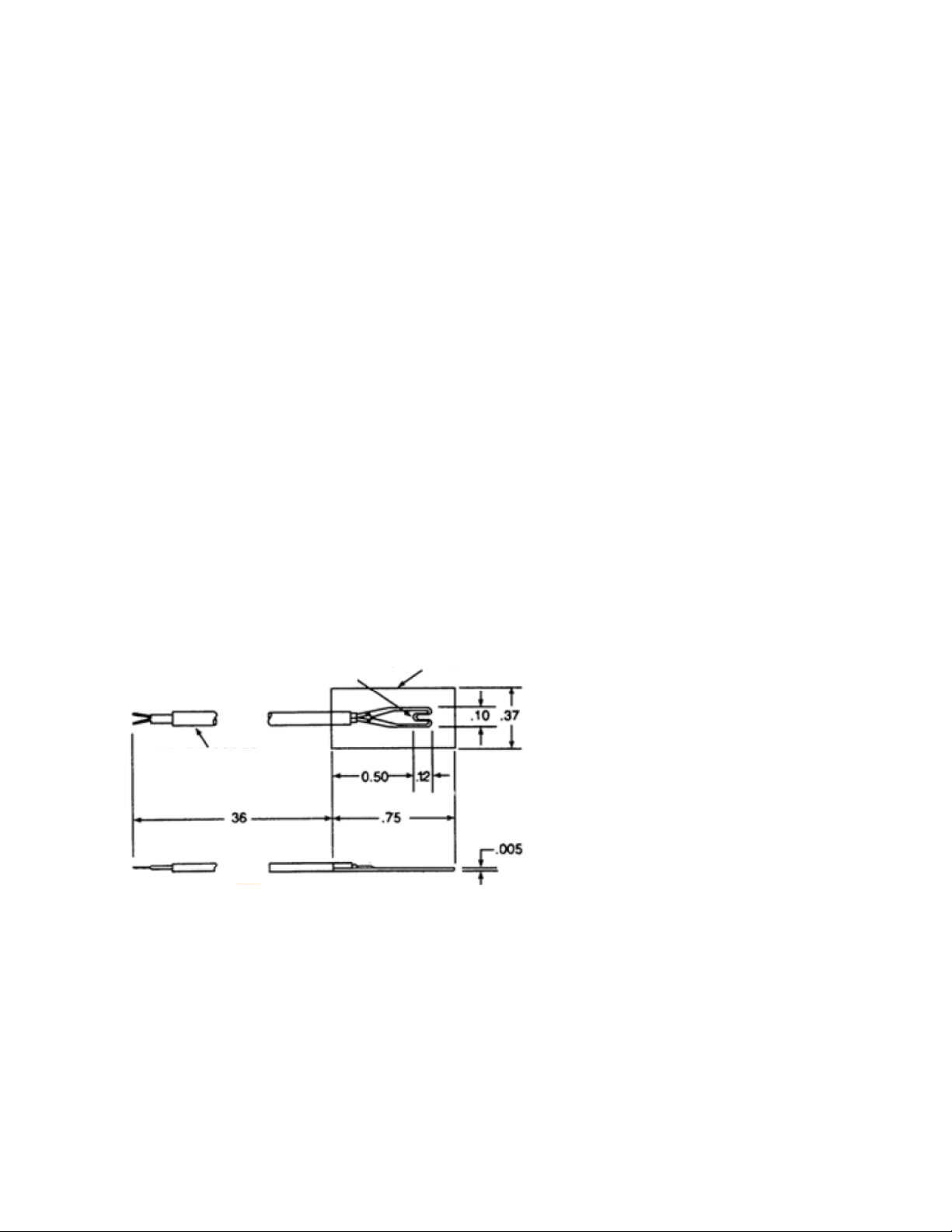

Estilo 1-B 1 m

Sección 1
Descripción general

Cement-On de estilo 1-B: el sensor fino (0,008") se encuentra entre dos laminados poliméricos finos

aptos para altas temperaturas que sirven tanto de apoyo como de aislante eléctrico para la sección de la
lámina, además de proporcionar una superficie plana para la adhesión con cemento. Por lo general, de
los laminados de polímero depende la temperatura máxima que es capaz de soportar la unidad, que es
de 260 °C (500 °F) en aplicación continua y de hasta 370 °C (698 °F) en aplicaciones breves. Cada
unidad de estilo 1 incorpora 1 m (40") de hilo de termopar con trenzado de vidrio aislante y de calibre 30
adherido a la lámina, cuya tensión eliminan los laminados. Todos los termopares Cement-On incluyen
una hoja de instrucciones de aplicación en el embalaje.

Cement-On de estilo II: estos sensores constan de una lámina de 0,0005 " con hilos de 0.002". Los hilos
de la lámina están adheridos a una estructura pelicular de poliamida, un material resistente, flexible y de
dimensiones estables apto para uso a hasta 260 °C (500 °F) en aplicación continua.

Cement-On de estilo III: constan de hilo de termopar de calibre 30 (0,010" de diámetro). El termopar
está soldado con cordón y colocado entre dos capas de película de poliamida fina como una hoja de
papel. Esta película es apta para uso a hasta 370 °C (698 °F). El hilo con aislante es de trenzado de
vidrio impregnado de silicona de la misma calidad que la indicada anteriormente para el estilo I. En la
tabla que aparece en la siguiente página se indica la temperatura máxima para los tres estilos de
termopar.

N.º de

modelo

Estil

o

Tipo de termopar

Longitud

mm

(pulgadas)

Temperatura máxima en °C* (°F)

Continuo

600 h

10 h

CO1-K

1
K de CHROMEGA™­ALOMEGA

1 m (40")

500 (260)

600 (315)

700 (370)

CO1-E

E de CHROMEGA™­constantán

1 m (40")

500 (260)

600 (315)

700 (370)

CO1-T

T de cobre-constantán

1 m (40")

300 (150)

400 (205)

500 (260)

CO1-K-B

1-B

K de CHROMEGA™­ALOMEGA

1 m (40")

500 (260)

600 (315)

700 (370)

CO2-K

2

K de CHROMEGA™­ALOMEGA™

150 mm

(6 in)

1000 (540)

1000 (540)

120 (650)

CO2-E

E de CHROMEGA™­constantán

150 mm

(6 in)

800 (425)

800 (425)

1000
(540)

CO2-T

T de cobre-constantán

150 mm

(6 in)

300 (150)

300 (150)

500 (260)

CO3-J

3

J de hierro-constantán

1 m (40")

500 (260)

700 (370)

700 (370)

CO3-K

K de CHROMEGA™­ALOMEGA™

1 m (40")

500 (260)

700 (370)

700 (370)

CO3-E

E de CHROMEGA™­constantán

1 m (40")

500 (260)

700 (370)

700 (370)

CO3-T

T de cobre-constantán

1 m (40")

400 (205)

500 (260)

700 (370)

Sección 2
Instalación

2.1 Uso de adhesivos

1. Los termopares Cement-OR pueden adherirse a la mayoría de superficies utilizando los
adhesivos a base de resina epóxica OB-100, 101 y 200. Cada tipo de resina epóxica es apto
para diferentes temperaturas, tiene características de secado diferentes y distintos factores de
conductividad.

2. Cuando vaya a utilizar resinas epóxicas, verifique que las superficies que vaya a adherir estén
limpias. Utilice un disolvente o un detergente aptos para la limpieza.

3. Para temperaturas superiores a 50 °C, utilice cemento para altas temperaturas CC de Omega
para adherir termopares Cement-On de Estilo II a la mayoría de materiales metálicos y
cerámicos. No se recomienda utilizar cemento CC para los Cement-OR de Estilo I y Estilo II.

4. Para aplicaciones a menos de 26 °C (500 °F), utilice la resina epóxica OB-200.

5. La OB-200 es una resina epóxica de fórmula especial con una elevada conductividad térmica.
Utilice una capa de adhesivo fina para mantener la rapidez de respuesta.

2.2 Consejos de instalación
Estilo I: Utilice una pinza para destensar el hilo posterior al sensor.

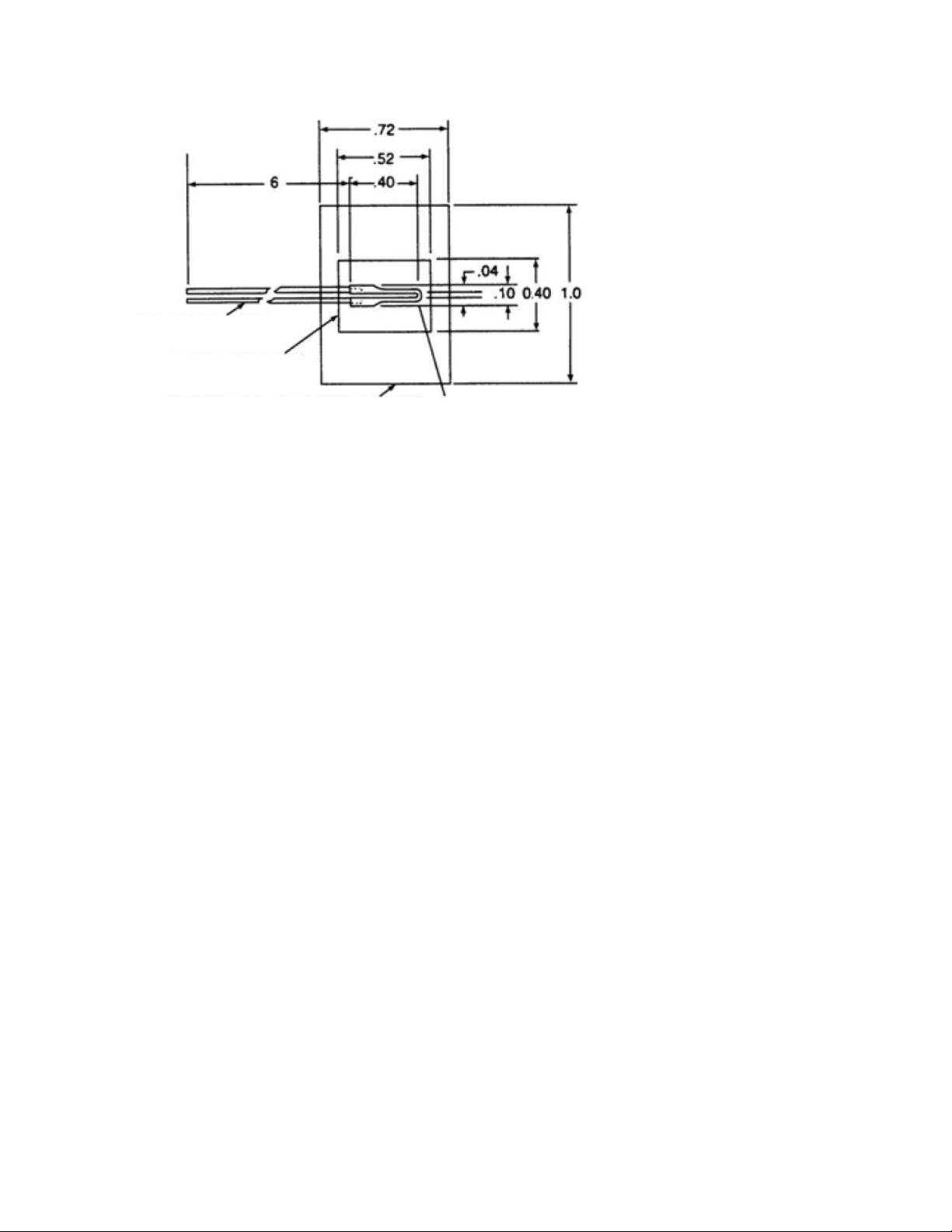

Estilo II

UNIÓN

A SOLAPE

LAMINADO

HILOS CON AISLANTE

Y CÓDIGO DE

COLORES

1. Durante la aplicación, el termopar de lámina puede, bien despegarse físicamente de la estructura,
bien separarse mediante la aplicación de calor.

2. Los hilos de la lámina de 0,002" no tienen aislante. Antes de trabajar en superficies conductoras de
la electricidad, aplique una capa fina de cemento CC o resina epóxica OB de Omega y espere a que
se seque. De este modo, los hilos quedarán totalmente aislados de la superficie. Seguidamente,
aplique una fina capa de cemento o resina epóxica a la superficie y sumerja los hilos en el producto
que haya aplicado con un cepillo (este paso solo debe realizarse en superficies no conductoras).

3. Una el hilo de termopar aislado a los hilos de la lámina mediante soldadura con plata o soldadura por
resistencia. Utilice hilo de termopar aislado de calibre treinta, por ejemplo, GG- (K, E o T)-30.
Consulte el manual de mediciones de temperatura de Omega para obtener información sobre el hilo
de termopar.

4. Coloque la unión de la lámina de tipo T (cobre-constantán). Para ello, presiónela con cuidado contra
una fina capa de soldadura blanda esparcida.

5. Los tipos K (Chromega®-Alomega™) y E (Chromega®-constantán) no se adhieren correctamente
con soldadura blanda. No obstante, con cuidado y con la debida pericia, es posible efectuar una
unión mediante una soldadura de plata a menos de 1000 °F.

Estilo III: Estos termopares Cement-On pueden unirse a la mayoría de superficies con la misma técnica
que para el estilo L.

CINTAS PARA HILOS CON CÓDIGO

DE COLORES CON PUNTOS

PELÍCULA TERMOPLÁSTICA

ADHESIVA

ESTRUCTURA DE SOPORTE PARA LA PELÍCULA DE

POLIAMIDA

Estilo II
