Page 1
CERTIFICADO DE QUALIDADE
CERTIFICADO DE QUALIDADE
Compre em: online
br.omega.com
e-mail:
Para
recentes mais manuais os obter
http://br.omega.com/manuals
Medidor
CORPORATIVO
CORPORATIVO
CDH-287-KIT
Condutividade de
Portátil
1
Page 2
Serviços online da OMEGAnet®
br.omega.com
E-mail:
Para receber suporte imediato técnico ou sobre aplicação
FAX: +55 (19) 2138-6301 [email protected]
+52 (81) 8335-5372 (Internacional) [email protected]
FAX: +52 (81) 8335-1343
001-203-978-7240 (Internacional) [email protected]
EUA e Canadá: Serviço de vendas: 1-800-826-6342 / 1-800-TC-OMEGA
Serviço de atendimento ao cliente: 1-800-622-2378 / 1-800-622-BEST
Serviço de engenharia: 1-800-872-9436 / 1-800-USA-WHEN
®
®
®
TELEX: 996404 EASYLINK: 62968934 CABLE: OMEGA
Assistência técn ica:
EUA: One Omega Drive, Caixa Postal 4047
Certificado ISO 9001 Stamford, CT 06907-0047
TEL: (203) 359-1660 FAX: (203) 359-7700
e-mail: [email protected]
Canadá: 976 Bergar
Laval (Quebec) H7L 5A1, Canadá
TEL: (514) 856-6928 FAX: (514) 856-6886
e-mail: [email protected]
República Checa: Frystatska 184, 733 01 Karviná, República Checa
TEL: +420 (0)59 6311899 FAX: +420 (0)59 6311114
Discagem gratuita: 0800-1-66342 e-mail: [email protected]
França: 11, rue Jacques Cartier, 78280 Guyancourt, França
TEL: +33 (0)1 61 37 2900 FAX: +33 (0)1 30 57 5427
Discagem gratuita na França: 0800 466 342
e-mail: [email protected]
Alemanha/Áustria: Daimlerstrasse 26, D-75392 Deckenpfronn, Alemanha
TEL: +49 (0)7056 9398-0 FAX: +49 (0)7056 9398-29
Discagem gratuita na Alemanha: 0800 639 7678
e-mail: [email protected]
Reino Unido: One Omega Drive, River Bend Technology Centre
Certificado ISO 9002 Northbank, Irlam, Manchester
M44 5BD Reino Unido
TEL: +44 (0)161 777 6611 FAX: +44 (0)161 777 6622
Discagem gratuita no Reino Unido: 0800-488-488
e-mail: [email protected]
A OMEGA Engineeri ng, I nc. tem como política cumprir todas as regulamentaç ões para Compatibilidade Eletromagnética e
Interferência Eletromagnética aplicáveis e, além disso, sempre busca obter certificação de seus produtos em conformi dade
com as Diretivas Europeias da Nova Abordagem. A OMEGA inclui a marca CE (Conformidade com a Comunidade Europeia)
em todos os produtos certificados.
As informações contidas neste documento são tidas como corretas, porém, a OMEGA não aceita qualquer responsabilização por quaisquer
erros que possa conter e reserva o direito de alterar as especificações sem aviso prévio.
ADVERTÊNCIA: Esses produtos nã o foram proj etados para ser utilizados em seres hum anos e, portanto, não devem ser usado s com essa
finalidade.
Page 3
SUMÁRIO
INTRODUÇÃO ........................................................................................................ 4
Descrição ............................................................................................................ 4
Retirada da embalagem ..................................................................................... 4
Instalação da bateria .......................................................................................... 5
Procedimento de teste do instrumento ............................................................ 6
Preparação
Unidades de medida .......................................................................................... 7
Ajustar a constante de célula............................................................................ 8
Ajustar o coeficiente de temperatura ............................................................... 9
CONDUTIVIDADE
SÓLIDOS DISSOLVIDOS TOTAIS (TDS) ............................................................. 12
RESISTIVIDADE
SALINIDADE ........................................................................................................ 13
TEMPERATURA ................................................................................................... 13
CONCENTRAÇÃO ............................................................................................... 14
USO DE SAÍDA DO REGISTRA DOR ................................................................... 15
SOLUÇÃO DE PROBLEMAS ............................................................................... 16
ACESSÓRIOS ...................................................................................................... 17
ESPECIFICAÇÕES ............................................................................................... 18
APÊNDICE 1: CONSTANTES DE CÉLULA ......................................................... 19
APÊNDICE 2: SOLUÇÕES DE CALIBRAÇÃO .................................................... 20
................................................................................................ 11
................................................................................................... 12
3
Page 4
INTRODUÇÃO
Descrição
O medidor de condutividade com microprocessador CDH-287-KIT da OMEGA é um
instrumento portátil de alta exatidão. Suas características incluem: medição de
condutividade, TDS , resistividade, salinidade, concentração e temperatura, todas com
compensação de temperatura automática.
Retirada da embalag em
Remova a Lista de Embalagem de Envio e verifique se você recebeu todo o equipamento.
Se você tiver alguma dúvida sobre o material enviado, por favor ligue para a OMEGA™ no
0800-773-2874 ou (19) 2138-6300.
Quando você receber o material enviado, inspecione a embalagem e o equipamento
quanto a sinais de danos. Tome nota de qualquer evidência de manuseio descuidado
durante o transporte. Imediatamente informe qualquer dano ao agente de envio.
Observação
A transport adora não ate nderá nenhuma reclamação a menos que todo o material enviado
seja guardado para que ela o examine. Depois de examinar e remover o conteúdo, guarde
o material de embalagem para o caso de ser necessário o reenvio.
Os seguintes itens estão embalados na caixa:
- Medidor CDH-287
- Célula de condutividade, K=1/cm
- Estojo de transporte
- Bateria de 9 V
- Manual do Operador
4
Page 5
Preparação
Substituição da Bateria
EM RELAÇÃO À FIGURA 1
- O instrumento é fornecido com uma bateria de 9 V.
- A bateria vai proporcionar ao usuário aproximadamente 35 horas de uso contínuo.
Quando a bateria precisar ser trocada, a palavra BAT aparecerá no display.
- Para instalar ou substituir a bateria, retire a cobertura traseira deslizando-a.
- Remova a bateria antiga e insira uma nova, ass egurando-se de que a ori entação dos
polos está correta.
- Recoloque a cobertura traseira.

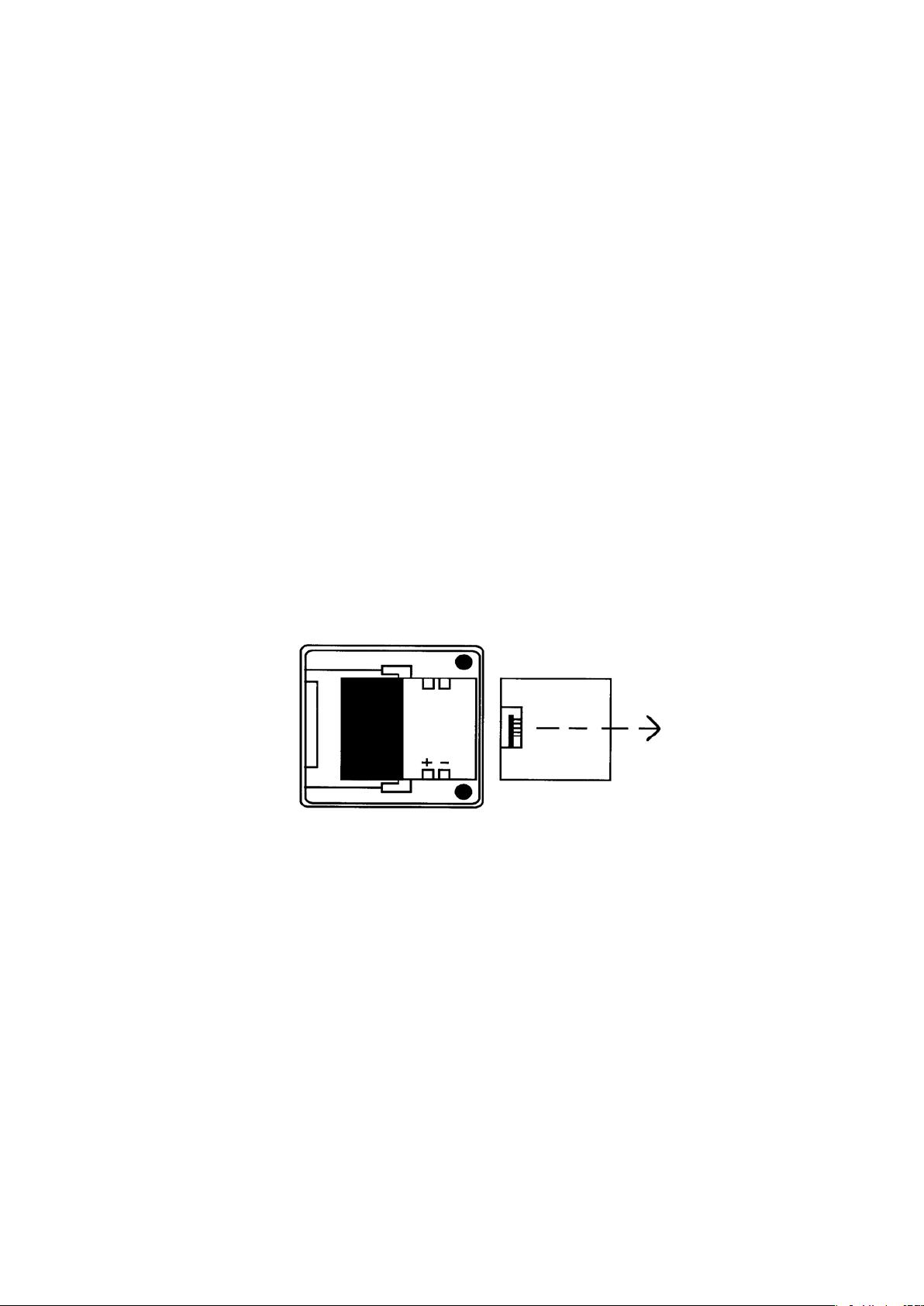

Figura 1. Instalação da Bateria
Observação: A calibração é mantida em todos os modos mesmo quando o
instrumento está desligado ou quando a bateria foi removida.
5
Page 6
Condutividade
±1 dígito
Resistividade
--- MΩ.com
de medição)
Concentração
1000 c
(circuito aberto, ou seja,
sem sonda)
Figura 2:
Procedimento de Teste de Instrumento
EM RELAÇÃO À FIGURA 2
- Ative o instrumento apertando a tecla I/0. O medidor deve iniciar em modo de
condutividade.
- Remova qualquer dado de calibração apertando, primeiramente, a tecla CHECK e
depois segurando apertada por 5 segundos a tecla Enter.
- Exiba a constante de célula apertando K. As unidades devem ser /cm. Se as
unidades forem /m, aperte K novamente. Ajuste o valor de K (se necessário) para
1.000/cm usando as teclas
- Aperte a tecla Mode para exibir cada modo em sequência. Sem nenhuma célula
conectada, os valores exibidos devem ser os seguintes:
0.00 µS/cm (0.000 mS/m)
TDS
Salinidade -L
.
0.00 mg/L
±1 dígito
medida
(
medida
(
acima do i
a baixo que d o i
ntervalo )
ntervalo
medição de
°C O C
- Selecione a função %/°C. Se o valor padrão de 2.000% não for exibido, ajuste
usando as teclas
- O medidor agora está pronto para o uso.

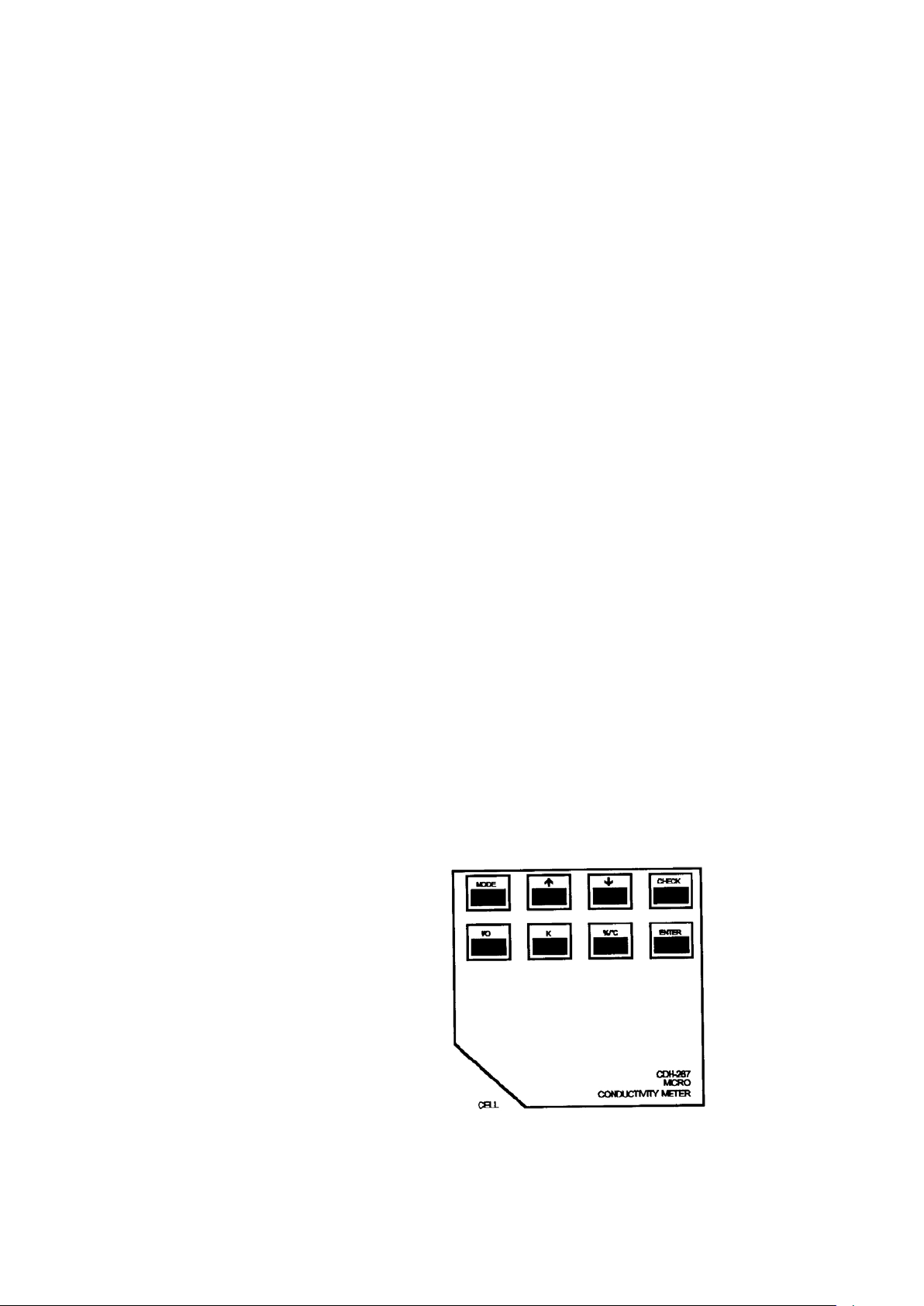

O Painel Frontal
.
6
Page 7
Unidades de Medida
Com o medidor de condutividade CDH-287, é possível expressar valores de condutividade
e resistividade em duas unidades diferentes. O sistema de unidades coerente adotado
pela ISO (IUPAC) (conhecido como unidade SI) define que condutividade e resistividade
se expressam como múltiplos de "por metro", em vez das antigas unidades CGS que
expressavam valores como um múltiplo de "por centímetro".
A relação entre as unidades é a seguinte:
Condutividade: 1mS/cm = 100mS/m e Resistividade: 10MΩ.cm = 0,10MΩ .m
Para mudar o múltiplo
1) Exiba a constante de célula apertando a tecla K.
2) Ajuste as unidades preferidas apertando a tecla K para selecionar m ou cm.
3) Uma exibidas vez as unidades corretas saia apertando a tecla mode.
Esta forma de mudar as unidades pode ser usada a qualquer momento.
UMA OBSERVAÇÃO SOBRE CÉLULAS DE CONDUTIVI DADE
Células de Placa de Platina.
Este tipo de célula usa duas placas de célula de platina, revestidas com uma camada de
óxido de platina. É importante não tocar a superfície das placas durante o uso ou durante
a limpeza, pois qualquer dano na superfície pode afetar a linearidade da isso, Por célula.
estas células não são adequadas para amostras que suspensos. sólidos contenham
Células de Placa de Carbono e Epóxi
Este tipo de célula tem placas de célula de carbono em um alojamento de epóxi. Sua
estrutura resistente a torna não só adequada para aplicações industriais e de campo mas
também fácil de limpar.
7
Page 8
Ajustando a Constan te de Célula (K)
Antes de realizar qualquer medição, a constante de célula deve ser definida. A constante
pode ser definida em unidades de /cm ou /m (veja acima).
- Conecte a célula e ligue o medidor apertando a tecla I/0.
- O instrumento automaticamente iniciará em modo condutividade.
Definindo uma Constante de Célula Conhecida
1) Aperte K. As unidades são mostradas no canto direito superior do display. Para
mudar a unidade de /cm para /m aperte K outra vez. Para voltar a /cm, aperte K
novamente, etc.
2) Usando as teclas
no display. A constante de célula está agora definida. Retorne à função que você
precisa usando a tecla MODE. (Vej a a página de conteúdo quanto às funções).
Normalmente a constante exata da célula não é conhecida. Neste m u caso, valor
nominal
Determinando-se uma Constante de Célula Desconhecida
1) Use uma solução padrão, por exemplo, 0,01M KCl tem uma condutividade de
1413µS em 25°C.
2) Aperte a tecla MODE até que a condutividade seja exibida.
3) Coloque a célula no padrão e quando a leitura ficar estável, use as teclas
ajustar o valor exibido ao do padrão. (O sinal CAL vai aparecer).
4) Aperte K. A constante de célula está agora ajustada e exibida. Retorne à função
que você precisa usando a tecla MODE. (Veja a página de conteúdo quanto às
funções).
é
, role para cima e para baixo até que o valor correto apareça
a encontrar se para calibrado ser deve instrumento o e estimado
usada. sendo está que célula da exata constante
para
8
Page 9
Ajustando o Coeficiente de Temperatura
A condutividade de uma solução muda com a temperatura. O q uanto ela muda por um
eletrólito em particular é descrito pelo COEFICIENTE DE TEMPERATURA e é expresso
em %/°C. Definir o coeficiente correto aumentará a exatidão das medições.
Coeficientes de temperatura para eletrólitos simples estão publicados e podem ser
definidos diretamente.
Se o coeficiente não for conhecido, o usuário deve definir um valor de 2%/°C ou calcular o
coeficiente (veja abaixo).
Para Definir um Coeficiente de Temperatura Conhecido.
1) Aperte a tecla %/°C.
2) Use as teclas
para definir o valor conhecido. Retorne à função que você
precisa us ando a tecla MODE. (Veja a página de conteúdo quanto às funções).
Os coeficientes de temperatura de eletrólitos complexos são frequentemente
desconhecidos. Se for o caso, o CDH-287 pode ser usado para calcular o coeficiente da
seguinte forma:
Para Calcular e Definir um Coeficiente de Temperatura Desconhecido
1) Coloque a célula na amostra com coeficiente de temperatura desconhecido.
2) Aperte a tecla %/°C. Aperte a tecla Enter. (O sinal %/°C vai aparecer em todas as
funções).
3) Aumente ou reduza a temperatura da amostra pelo menos em 10°C. (A mudança
de temperatura pode ser monitorada selecionando-se temperatura usando a tecla
MODE.) Escolha a função %/°C novamente e aperte Enter.
4) O coeficiente de temperatura calculado é agora exibido.
5) Retorne à função que você precisa usando a tecla MODE. (Veja a página de
conteúdo quanto às funções).
9
Page 10
Informação Geral
Leia antes de ler o conteúdo das páginas 11, 12 e 13.
Antes de calibrar ou fazer uma medição em qualquer modo é importante confirmar:
1) Se a Constante de Célula esta correta (p. 8)
2) Se o Coeficiente de Temperatura está correto. (p. 9)
3) Se os dados de calibração desnecessários foram removidos. (ATENÇÃO: A
constante de célula não é um dado de calibração, e sim uma constante física. O
valor não será apagado pelo procedimento de remoção. O coeficiente de
temperatura será apagado pelo procedimento de remoção, então preste
atenção a esse aspecto e redefina-o se for necessário). Dados de calibração são
indicados pela presença da palavra CAL no display. Para checar os dados aperte a
tecla check. Os pontos de calibração são mostrados em sequência. Para remover
dados, permaneça em modo de checagem (check) e aperte e mantenha apertada a
tecla Enter por 5 segundos.
OBSERVAÇÃO: Todas as medições são compensadas quanto à temperatura
automaticamente, com base em uma temperatura de referência de 25°C. Se forem
necessários resultados sem compensação, o coeficiente de temperatura deve ser
definido como zero. (ver p. 9)
10
Page 11
Condutividade
Por favor leve em conta a página 10 antes de prosseguir. O procedimento seguinte
somente pode ser realizado se o instrumento não tiver sido calibrado em modo
Concentração.
Medição de Condutividade
1) Conecte a célula
2) Selecione o modo condutividade apertando a tecla MODE até que as unidades
corretas sejam exibidas.
3) Coloque a célula na amostra. (O intervalo correto vai ser selecionado
automaticamente).
4) Espere até que haja um resultado de leitura e gravação estável, observando as
unidades.
Ajuste para não linearidade de célula
Qualquer não linearidade que surja de efeitos de polarização, etc. pode ser calibrada da
seguinte maneira.
1) Prepare até quatro soluções de calibração, cada uma com condutividade
conhecida.
2) Conecte a célula e selecione o modo condutividade.
3) Coloque a célula no primeiro padrão. Espere até que haja uma leitura estável.
Usando as teclas
Aperte ENTER (o sinal CAL vai parar de aparecer).
4) Repita o passo 3 para cada padrão.
5) Coloque a célula na amostra e grave o valor, observando as unidades.
Os pontos de calibração podem ser inspecionados a qualquer momento da seguinte
forma:
1) Aperte CHK.
2) Primeiro um identificador de número é mostrado e depois o valor do padrão.
3) Isso é repetido para todos os padrões.
4) Retorne à função que você precisa usando a tecla MODE. (Veja a página de
conteúdo quanto às funções).
, ajuste a leitura até o valor correto (o sinal CAL aparecerá).
11
Page 12
Sólidos Dissolvidos Totais (TDS)
Medição de
Leia a página 10 antes de prosseguir.
1) Conecte a célula.
2) Selecione o modo TDS apertando a tecla MODE até que as unidades corretas
sejam exibidas.
3) Coloque a célula na amostra. (O intervalo correto será automaticamente
selecionado).
4) Espere até que haja um resultado de leitura e gravação estável, observando as
unidades.
5) Para fazer ajustes em relação a qualquer não linearidade da célula veja a página
10.
TDS
Resistividade
Medição de Resistividade
Leia a página 10 antes de prosseguir.
1) Conecte a célula.
2) Selecione o modo Resistividade apertando a tecla MODE até que as unidades
corretas sejam exibidas.
3) Coloque a célula na amostra. (O intervalo correto vai ser selecionado
automaticamente).
4) Espere até que haja um resultado de leitura e gravação estável, observando as
unidades.
5) Para fazer ajustes em relação a qualquer não linearidade da célula veja a página
10.
12
Page 13
Salinidade
Medição de Salinidade
Leia a página 10 antes de prosseguir.
1) Conecte a célula.
2) Selecione Salinidade apertando a tecla MODE até que as unidades corretas sejam
exibidas.
3) Coloque a célula na amostra. (O intervalo correto vai ser automaticamente
selecionado).
4) Espere até que haja um resultado de leitura e gravação estável, observando as
unidades.
5) Para fazer ajustes em relação a qualquer não linearidade da célula veja a página
10.
6) Se a amostra estiver fora do intervalo de medição o display mostrará L para uma
leitura baixa e H para uma leitura alta.
Temperatura
Medição de Temperatura
Leia a página 10 antes de prosseguir.
1) Conecte a célula e coloque na solução.
2) Selecione Temperatura apertando a tecla MODE até que as unidades corretas
sejam exibidas e então leia o valor exibido.
3) Para ler em Fahrenheit, aperte Enter.
4) Retorne à função que você precisa usando a tecla MODE. (Veja a página de
conteúdo quanto às funções).
13
Page 14
Concentração
Leia a página 10 antes de prosseguir. O procedimento seguinte somente pode ser
realizado se o instrumento não tiver sido calibrado em modo Condutividade.
Calibração em Modo Concentração
1) Prepare até quatro soluções de calibração, sendo cada uma com concentração
conhecida.
2) Conecte a célula e selecione o modo concentração.
3) Coloque a célula no primeiro padrão. Espere até que haja uma leitura estável. A
tecla
concentração exato pode ser definido ajustando-se a leitura usando as teclas
(o sinal CAL aparecerá), e então apertando Enter (o sinal CAL vai parar de aparecer).
4) Repita o passo 3 para cada padrão.
5) Coloque a célula na amostra e leia a concentração direto do display.
Os pontos de calibração podem ser inspecionados a qualquer momento da
seguinte maneira:
1) Aperte CHK.
2) Primeiro um identificador de número é mostrado e depois o valor do padrão.
3) Isso é repetido para todos os padrões.
4) Retorne à função que você precisa usando a tecla MODE. (Veja a página de
conteúdo quanto às funções).
Siga os pontos de 1 a 4.
5) Coloque a célula na amostra de referência e aperte 0.
6) Coloque a célula na amostra e leia a concentração.
pode ser usada para ajustar o valor à dezena correta. O valor de
Ajuste de Zero
14
Page 15
MODO
INTERVALO (mV)
DISPLAY
GRAVADOR
Cond
0-200
1000µS/com
100.0mV
SDT
0-200
10.0MΩ.com
10.0mV
Sal
0-200
35.0
35.0mV
°C
±200
25°C
25.0mV
Uso da Saída de Registro
LEVE EM CONTA AS INSTRUÇÕES DO REGISTRA DOR
Conecte o registra dor através dos encaixes vermelho e preto de 4 mm que estão na
parte .negativo) o é Preto positivo, o é (Vermelho medidor do cima de
Assegure-se de que o registra dor es ejat ajustado para o intervalo apropriado, ou seja:
Res 0-200 666mg/L 66.6mV
PROCEDIMENTO PARA FIXAÇÃO DO INTERVALO
O CDH-287 automaticamente seleciona o intervalo apropriado para a amostra que está
sendo medida. Esta seleção automática do intervalo pode ser desativada quando se usa o
gravador da seguinte maneira:
1) Conecte a célula e coloque na amostra.
2) Selecione o modo requerido.
3) Aperte a tecla Enter e segure por 5 segundos.
4) O intervalo atualmente em uso está agora fixado.
5) Para retornar ao sistema automático de seleção de intervalo, aperte Enter
novamente por 5 segundos.
15
Page 16
A bateria está descarregada ou não está
instalada
Sinal de "BAT" exibido
- A bateria está fraca
O display indica
- Desative o sistema de fixação do intervalo
-- no lado esquerdo
- A condutividade está fora do intervalo de
medição
Leituras com variação constante
- A célula está contaminada
Linearidade ruim e erros nas leituras
- A célula requer novo tratamento de
platina.
E6,E7
- Erro de ponto de calibração
Sc, Oc
- Sonda de temperatura em curto-circuito ou circuito aberto
-H, -L
- Valor de salinidade acima ou abaixo do intervalo de medição
Resolução de problemas
Sintoma Causa Provável
Nada é mostrado no display -
Códigos de Erro
Se houver mau funcionamento, é importante determinar o local do problema, se é
no medidor ou na célula. Se uma célula de reposição estiver disponível, coloque-a
no lugar da que está em uso.
Não há neste instrumento peças utilizáveis pelo usuário. Por favor garanta que o
medidor junto com todos os acessórios sejam reenviados à OMEGA Engineering
Inc. tentar deve se Não problema. do sintomas dos completa descrição uma com
consertar o medidor.
16
Page 17
Descrição
Medição
Célula
Aplicação
K=1/cm
platina
CDE-5004-ED10
Imersão de Epóxi
K=10/cm
100mS-2000mS
placas de
grafite
industrial
e de campo
CDE-5010-ED1
Imersão de Epóxi
K=1/cm
100µS-100mS
placas de
grafite
industrial
e de campo
K=0,1/cm
grafite
e de campo
K=0,1/cm
platina
Células de
Amostra
CDE-5015-GS01
Amostra em vidro
K=0,1/cm
0,01µS-100µS
placas de
platina
água pura
Fluxo
K=1/cm
platina
laboratório
industrial
industrial
industrial
Acessórios
Disponibilizados pela OMEGA Engineering Inc
Todas as células listadas têm compensação automática de temperatura (CAT). O
comprimento de cabo padrão é 1 metro. Outros comprimentos de cabo podem ser feitos
sob medida.
Código
Célula Tipo Imersão
CDE-5001-GD1 Imersão de Vidro
do
Produto
100µS-100mS placas de
geral
CDE-5002-ED1 Imersão de Polímero
K=1/cm
CDE-5011-ED01 Imersão de Epóxi
CDE-5014-GD01 Imersão de Vidro
CDE-5019-ED1 Imersão de Epóxi
K=1/cm
Células de
CDE-5005-GF1 Fluxo em Vidro
100µS-100mS placas de
platina
0,01µS-200mS placas de
0,01µS-100µS placas de
100µS-100mS placas de
grafite
100µS-100mS placas de
geral
industrial
água pura
industrial
e de campo
uso em
CDE-5008-EF10 Fluxo em Epóxi
CDE-5012-EF1 Fluxo em Epóxi
CDE-5013-ED01 Fluxo em Epóxi
K=10/cm
K=1/cm
K=0,1/cm
100mS-2000mS placas de
grafite
100µS-100mS placas de
grafite
0,01µS-200mS placas de
grafite
linha de
fluxo
linha de
fluxo
linha de
fluxo
17
Page 18
Condutividade:
Intervalos e resolução:
0.00 - 19.99µS/cm ou 1.999 mS/m
00.0 - 199.9µS/cm ou 19.99 mS/m
0000 - 1999µS/cm ou 199.9 mS/m
0.00 - 19.99mS/cm ou 1999 mS/m
00.0 - 199mS/cm ou 19.99 S/m
Exatidão:
±0,3% d a leitura
Intervalos e resolução:
0 - 13,20 mg/L
0 - 132,0 mg/L
0 - 1320 mg/L
0 - 13,2 g/L
0 - 132 g/L
Exatidão:
±0,3% d a leitura
Resistividade:
Intervalos e resolução:
0.00 - 1.999MΩcm ou 0.019MΩm
0.00 - 19.99MΩcm ou 0.199MΩm
Exatidão:
±0,3% d a leitura
Em conformidade com dados da
UNESCO, 2.0 - 42
Exatidão:
±0,3% d a leitura
Compensação de temperatura de salinidade:
-2.0 a +35°C
Concentração:
Seleção de intervalo automática,
função de ajuste de referência
Temperatura:
Intervalo:
-30 a +130°C
Resolução:
0,1°C
Exatidão:
±0,3°C
Compensação de Temperatura:
0 - 50°C
Temperatur a de Referência
25°C (Selecionável a 20.0°C)
Ajustável pelo usuário 0 - 5%/°C
Saída de Gravação:
±200mV, entradas de 2 x 4 mm
Alimentação Elétrica:
Bateria de 9 V
Tamanho do instrumento:
5,7" x 3,15" x 1,52"
Peso do instrumento:
0,6lb
Especificações
DST :
Salinidade:
escolha de unidades
Coeficiente de Temperatura: Padrão 2%/°C.
18
Page 19
Unidades CGS
Unidades SI
K = 1,0/cm
K = 100,0/m
K = 0,1/cm
K = 10,0/m
K = 10,0 /cm
K = 1000/m
Apêndice 1
Constantes de Célula
Células de condutividade com diferentes constantes de célula podem ser usadas para se
conseguir maior exatidão, ou para facilitar a realização de medições difíceis. A seleção da
constante de célula correta depende do intervalo de condutividade de sua amostra. As
condutividades de várias águas e soluções comuns, junto com as constantes de célula
mais adequadas, são mostradas abaixo.
K = 0,1/cm (K = 10,0/m)
Para medições de soluções com condutividade muito baixa. Por exemplo, água pura,
água desmineralizada, água destilada, água de alimentação de caldeiras.
K = 1,0/cm (K = 100/m)
Para medições de soluções com condutividade média, por exemplo, água de superfície,
água residual, soluções de sal diluídas, fertilizantes, enxágue de galvanização.
K = 10/cm (K = 1000/m)
Para medições de soluções com alta condutividade, por exemplo, um ácido forte, um álcali
forte, uma forte solução de sal, água do mar.
Para obter o valor de condutividade absoluto, multiplique a leitura exibida pela constante
de célula.
Tabela de Conversão de Célula
19
Page 20
1413µS/cm em 25°C 0,01M KCl
°C
µS/cm
mS/m
°C
µS/cm
mS/m
5
896
89,6
25
1413
141,3
10
1020
102,0
26
1441
144,1
15
1147
114,7
27
1468
146,8
16
1173
117,3
28
1496
149,6
17
1199
119,9
29
1524
152,4
18
1225
122,5
30
1552
155,2
19
1251
125,1
31
1581
158,1
20
1278
127,8
32
1609
160,9
21
1305
130,5
33
1638
163,8
22
1332
133,2
34
1667
166,7
23
1359
135,9
35 - -
12,88mS/cm em 25°C 0,1M KCl
°C
µS/cm
mS/m
°C
µS/cm
mS/m
5
896
89,6
25
1413
141,3
10
1020
102,0
26
1441
144,1
15
1147
114,7
27
1468
146,8
16
1173
117,3
28
1496
149,6
17
1199
119,9
29
1524
152,4
18
1225
122,5
30
1552
155,2
19
1251
125,1
31
1581
158,1
20
1278
127,8
32
1609
160,9
21
1305
130,5
33
1638
163,8
22
1332
133,2
34
1667
166,7
23
1359
135,9
35 - -
24
1386
138,6
36 - -
Soluções de Calibração
Apêndice 2
20
Page 21
2,765 mS/cm em 25°C 0,02M KCl
°C
mS/cm
mS/m
°C
mS/cm
mS/m
5
1,752
175,2
25
2,765
276,5
10
1,994
199,4
26
2,819
281,9
15
2,243
224,3
27
2,873
287,3
16
2,294
229,4
28
2,927
292,7
17
2,345
234,5
29
2,981
298,1
18
2,397
239,7
30
3,036
303,6
19
2,449
244,9
31
3,091
309,1
20
2,501
250,1
32
3,146
314,6
21
2,553
255,3
33
3,201
320,1
22
2,606
260,6
34
3,256
325,6
23
2,659
265,9
35
3,312
331,2
111, 8mS/cm em 25°C 1,0M KCl
°C
mS/cm
S/m
°C
mS/cm
S/m
5
74,14
7,414
25
111,80
11,180
10
83,19
8,319
26
113,77
11,377
15
92,52
9,252
27
115,74
11,574
16
94,41
9,441
28 - -
17
96,31
9,631
29 - -
18
98,22
9,822
30 - -
19
100,01
10,014
31 - -
20
102,07
10,207
32 - -
21
104,00
10,400
33 - -
22
105,54
10,554
34 - -
23
107,89
10,789
35 - -
24
109,84
10,984
36 - -
Soluções de Calibração
21
Page 22
OBSERVAÇÕES
22
Page 23
CASO VOCÊ PRECISE RETORNAR ALGUM PRODUTO
, tenha disponível as seguintes
O número da ordem de compra mediante o qual o produto
Instruções para reparo e/ou problemas específicos
CASO VOCÊ PRECISE CONSERTAR ALGUM
com a OMEGA para obter informações sobre o custo
de consultar a OMEGA, tenha
Instruções para reparo e/ou problemas específicos
relacionados ao produto.
GARANTIA/RESSALVA
A garantia dada pela OMEGA ENGINEERING, INC., referente a esta unidade, cobre defeitos relativos a material e
funcionalidade por um período de 13 meses, a contar da data da compra. A OME GA adiciona mais um (1) mês de
carência à garantia normal de um (1) ano para o pro duto , a fim de cobrir o tempo de m anu s eio e tr ans por te . Is so sign ifica
que os clientes da OMEGA podem contar máxima cobertura para cada produto.
Caso a unidade apresente qualquer defeito, deverá ser retornada à fábrica para avaliação. O Departamento de
Atendimento ao Cliente da OMEGA emitirá um número de Retorno Autorizado (AR), imediatamente após receber
comunicado via telefone ou p or escrito. A s sim que a unidade for avaliada pela OMEGA e, caso o produto seja dado como
defeituoso, será consertado ou substituído sem custo. A GARANTIA da OMEGA não se aplica a defeitos decorrentes de
qualquer ação do comprador, inc luindo, dentre outros, manuseio incorreto, uso de interface não recomendada, operação
fora dos limites de projeto, reparo inadequado ou alteração não autorizada. No entanto, a presente GARANTIA
PERDERÁ SEU VALOR se ficar constatado que unidade foi violada ou caso haja evidência de que o defeito foi causado
por excesso de cor ro são, c or r ente, calor, umidade ou vibração, ou por especificação indev ida, aplicação errônea, mal uso
ou por qualquer out ra co ndi çã o op er a cion al for a do controle da OMEGA. Os componentes de desgaste não cober t os pel a
garantia, incluem, dentre outros, pontos de contato, fusíveis e triacs.
A OMEGA tem prazer em oferecer sugestões sobre o uso de seus diversos produtos, porém, a empresa não
assume responsabilidade por qualquer omissão ou erro, e nem tampouco assume a obrigação por quaisquer
danos decorrentes do uso de seus produtos, de acordo com informações fornecidas pela OMEGA, de forma oral
ou escrita. A OMEGA garante apenas que as peças por ela fabricadas estarão de acordo com as especificações e
livres de defeitos. A OMEGA NÃO OFERECE QUALQUER OUTRA GARANTIA E NEM FAZ QUALQUER
REPRESENTAÇ ÃO DE QUALQUER ESPÉCIE QUE SEJA, EXPRESSA OU IMPLÍCITA, A NÃO SER O DIREITO DE
PROPRIEDADE, E TODAS AS GARANTIAS IMPLÍCITAS, INCLUINDO QUALQUER GARANTIA DE
COMERCIABILIDADE E ADEQUAÇÃO A DETERMINADO FIM FICAM AQUI RECUSADAS. LIMITE DE
RESPONSABILIDADE: A correções às quais o comprador tem direito, conforme estabelecido neste documento,
são exclusivas e a totalidade da responsabilidade da OMEGA, relativa a este pedido, quer baseada em contrato,
garantia, negligência, i ndeni zação, respo nsabilid ade obj etiv a ou de outr a for ma, não exced erá o pre ço da compra
do componente objeto da dita garantia. Em hipótese alguma, a OMEGA será responsabilizada por danos
consequências, incidentais ou especiais.
CONDIÇÕES: Os equipamentos comercializados pela OMEGA não devem e não podem ser utilizados: (1) como
"Componente Básico", de acordo com a Comissão de Regulamentação Nuclear (10; 21) do Código de Regulamentação
Federal (CFR, dos EUA) utilizado em conexão com qualquer instalação ou atividade nuclear; ou (2) para fins médicos ou
em seres humanos. Caso algum produto seja usado em conexão com qualquer instalação ou atividade nuclear, para fins
médicos ou venha a ser utilizado em seres humanos, ou, de qualquer forma, usado indevidamente, a OMEGA não
assume qualquer responsabilidade, conforme descrito em nossa GARANTIA/RESSALVA e, além disso, o comprador terá
de indenizar a OMEGA e isentá-la de qualquer obrigação ou dano decorrentes do uso do produto nesse respeito.
SOLICITAÇÃO DE RETORNO E/OU DÚVIDAS
Todas as solicitações de reparo sob garantia e/ou dúvidas deverão ser dirigidas ao Departamento de Atendimento do
Cliente da OMEGA. ANTES DE RETORNAR QUAISQUER PRODUTOS PARA A OMEGA, O COMPRADOR DEVERÁ
OBTER DO DEPARTAMENTO DE ATENDIMENTO AO C LIENTE DA OMEGA UMA AUTORIZAÇÃO DE RETORNO (AR),
A FIM DE EVITAR ATRASO NO PROCESSAMENTO. O número do AR concedido pela OMEGA deverá ser apontado no
lado externo da embalagem de retorno ou em qualquer correspondência pertinente.
O comprador arcará com os custos de transporte, frete, seguro e embalagem apropriada, a fim de evitar danos durante o
percurso.
DENTRO DA GARANTIA
informações, antes de entrar em contato com a OMEGA:
1.
foi COMPRADO.
2. Modelo e número de série do produto dentro da garantia e
3.
relacionados ao produto.
A política da OMEGA é de oferecer alterações funcionais, e não de modelos, toda vez que for disponibilizada uma melhoria, dessa forma
permitindo que os clientes estejam sempre utilizando a tecnologia e a engenharia mais recentes.
OMEGA é uma marca registrada da OMEGA ENGINEERING, INC.
© Direitos autorais 2009 OMEGA E NGINEERING, INC. Todos os direitos reservados. Esta documentação não poderá ser copiada,
fotocopiada, reproduzida, traduzida ou reduzida a qualquer meio eletrônico ou a formato de leitura por máquina, no todo ou em parte,
sem o prévio consentimento escrito da OMEGA ENGINEERING, INC.
PRODUTO FORA DA GARANTIA, entre em contato
do reparo. ANTES
disponível as seguintes informaçõe s:
1. Número da ordem de compra para cobrir o CUSTO
do reparo;
2. Modelo e número de série do produto e
3.
Page 24
Onde posso encontrar tudo de que
preciso para medição e controle de
processos?
Na OMEGA... é claro!
Compre online na br.omega.com
TEMPERATURA
Termopar, detector de temperatura de resistência (RTD) e sondas de
resistência térmica, conectores, paineis e montagens
Fiação: Term opar, detector de temper atura de r esistên cia (RTD) e resistênc ia
térmica
Calibradores e referências para ponto de gelo
Registradores, controladores e monitores de processo
Pirômetros infravermelhos
PRESSÃO, ESFORÇO E FORÇA
Transdutores e extensômetros
Células de carga e manômetros
Transdutores de deslocamento
Instrumentação e acessórios
FLUXO/NÍVEL
Rotâmetros, fluxômetros de massa gás e computadores de fluxo
Indicadores de velocidade do ar
Sistemas de turbina/roda de pá
Totalizadores e controladores de lotes
pH/CONDUTIVIDADE
Eletrodos de pH, testes e acessórios
Medidores de bancada/laboratório
Controles, calibradores, simuladores e bombas
pH industrial e equipamento de condutividade
AQUISIÇÃO DE DADOS
Aquisição de dados e software de engenharia
Sistemas de aquisição com base em comunicação
Cartões para Apple, IBM e compatíveis
Sistemas de registro de dados (datalogging)
Gravadores, impressoras e plotadoras
AQUECEDORES
Cabo de aquecimento
Aquecedores de cartucho e de tira
Aquecedores de imersão e de coleira
Aquecedores flexíveis
Aquecedores de laboratór i o
MONITORAMENTO E CONTROLE DO MEIO AMBIENTE
Medição e instrumentação de controle
Refratômetros
Bombas e tubulação
Monitores de ar, solo e água
Água industrial e tratamento de esgoto
pH, condutividade e instrumentos de medição de oxigênio dissolvido
24
M1878/0494
Loading...
