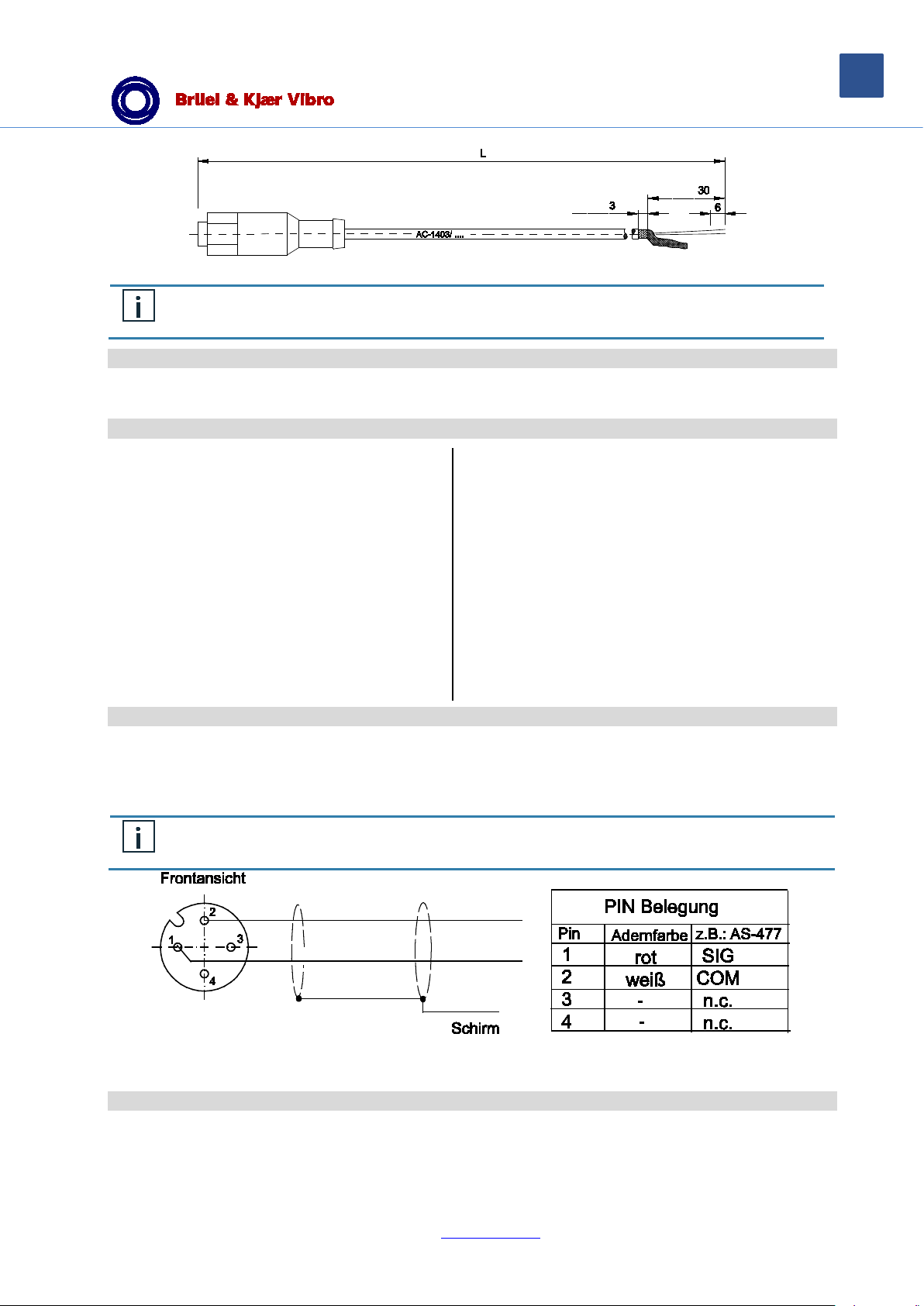

DE
H
des Produktes sorgfältig durch und bewahren Sie die Anleitung für den zukünftigen Gebrauch auf.
H
beschädigte Kabel sofort aus.
ca.
ca.

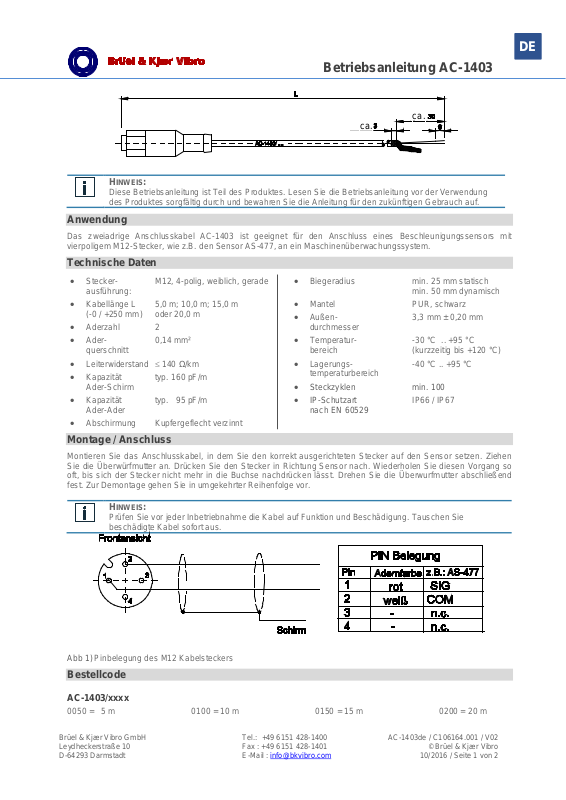

Betriebsanleitung AC-1403
INWEIS:
Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung vor der Verwendung
Anwendung
Das zweiadrige Anschlusskabel AC-1403 ist geeignet für den Anschluss eines Beschleunigungssensors mit
vierpoligem M12-Stecker, wie z.B. den Sensor AS-477, an ein Maschinenüberwachung ssystem.
Technische Daten
• Stecker- M12, 4-polig, weiblich, gerade
ausführung:
• Kabellänge L 5,0 m; 10,0 m; 15,0 m
(-0 / +250 mm) oder 20,0 m
• Aderzahl 2
• Ader- 0,14 mm²
querschnitt
• Leiterwiderstand ≤ 140 Ω/km
• Kapazität typ. 160 pF/m
Ader-Schirm
• Kapazität typ. 95 pF/m
Ader-Ader
• Biegeradius min. 25 mm statisch
min. 50 mm dynamisch
• Mantel PUR, schwarz
• Außen- 3,3 mm ± 0,20 mm
durchmesser
• Temperatur- -30 °C .. +95 °C
bereich (kurzzeitig bis +120 °C)
• Lagerungs- -40 °C .. +95 °C
temperaturbereich
• Steckzyklen min. 100
• IP-Schutzart IP66 / IP67
nach EN 60529
• Abschirmung Kupfergeflecht verzinnt
Montage / Anschluss
Montieren Sie das Anschlusskabel, in dem Sie den korrekt ausgerichteten Stecker auf den Sensor s etzen. Ziehen
Sie die Überwürfmutter an. Drücken Sie den Stecker in Richtung Sens or nach. Wiederholen Sie diesen Vorgang so
oft, bis sich der Stecker nicht mehr in die Buchse nachdrücken lässt. Drehen Sie die Überwurfmutter abschließend
fest. Zur Demontage gehen Sie in umgekehrter Reihe nfol ge v or .
INWEIS:
Prüfen Sie vor jeder Inbetriebnahme die Kabel auf Funktion und Beschädigung. Tauschen Sie
Abb 1) Pinbelegung des M12 Kabelsteckers
Bestellcode
AC-1403/xxxx
0050 = 5 m 0100 = 10 m 0150 = 15 m 0200 = 20 m
Brüel & Kjær Vibro GmbH Tel.: +49 6151 428-1400 AC-1403de / C106164.001 / V02
Leydheckerstraße 10 Fax : +49 6151 428-1401 © Brüel & Kjær Vibro
D-64293 Darmstadt E-Mail : [email protected] 10/2016 / Seite 1 von 2
Page 2

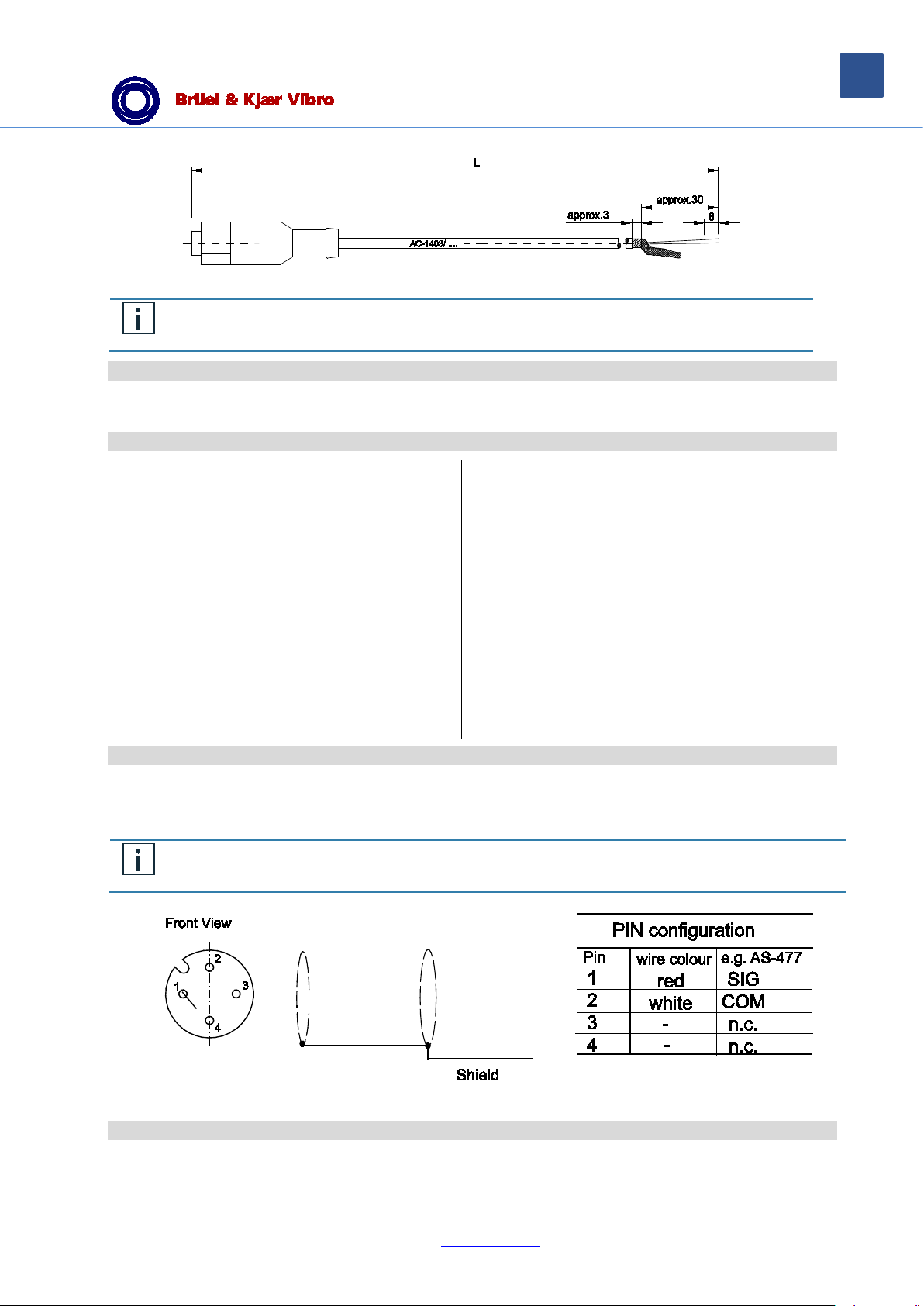

EN
N
:
safe and easily accessible for future use.
NOTE:
immediately.
Instruction AC-1403
OTE
This manual is a part of the product. Read the manual carefully before using the product and keep it
Application
The two-core connection cable AC-1403 is suitable for the connection of an acceleration sensor with 4-pole
M12-plug, e.g. the AS-477 sensor, to a machine monitoring system.
Technical data
• Plug design: M12, 4-pole, female,
straight plug
• Cable length L 5,0 m; 10,0 m; 15,0 m;
(-0 / +250 mm) or 20,0 m
• Number 2
of conductors
• Conductor 0,14 mm²
cross section
• Conductor resistance ≤ 140 Ω/km
• Capacity typical 160pF/m
conductor-screen
• Capacity typical 95 pF/m
condcutor-conductor
• Bending radius min. 25 mm static/
min. 50 mm dynamic
• Outer jacket PUR, black
• Outer diameter 3,3 mm ± 0,20 mm
• Operating
temperature range -30 °C .. +95 °C
(short-term up to +
at 120 °C)
• Storage -40 °C .. +95 °C
temperature range
• Mating cycles min. 100
IP-protection IP66 / IP67
acc. to EN 60529
• Shield copper braid, tin-plated
Connection
Install the connecting cable by putting the correctly aligned plug onto the sensor. Tighten the union nut. Press the
plug further towards the sensor. Repeat this process as often as necessary until the plug cannot be pressed any
further into the socket. Then tighten the union nut. For deinstall ation, proceed in the reverse order.
Check for function and dam age to the cable prior to each commissioning. Replace damaged cables
Fig 1) Pin configuration of the M12-cable con nec tor
Order code:
AC-1403/xxxx
0050 = 5 m 0100= 10 m 0150 = 15 m 0200 = 20 m
Brüel & Kjær Vibro GmbH Phone: +49 6151 428-1400 AC-1403def / C105476.001 / V02
Leydheckerstrasse 10 Fax : +49 6151 428-1401 © Brüel & Kjær Vibro

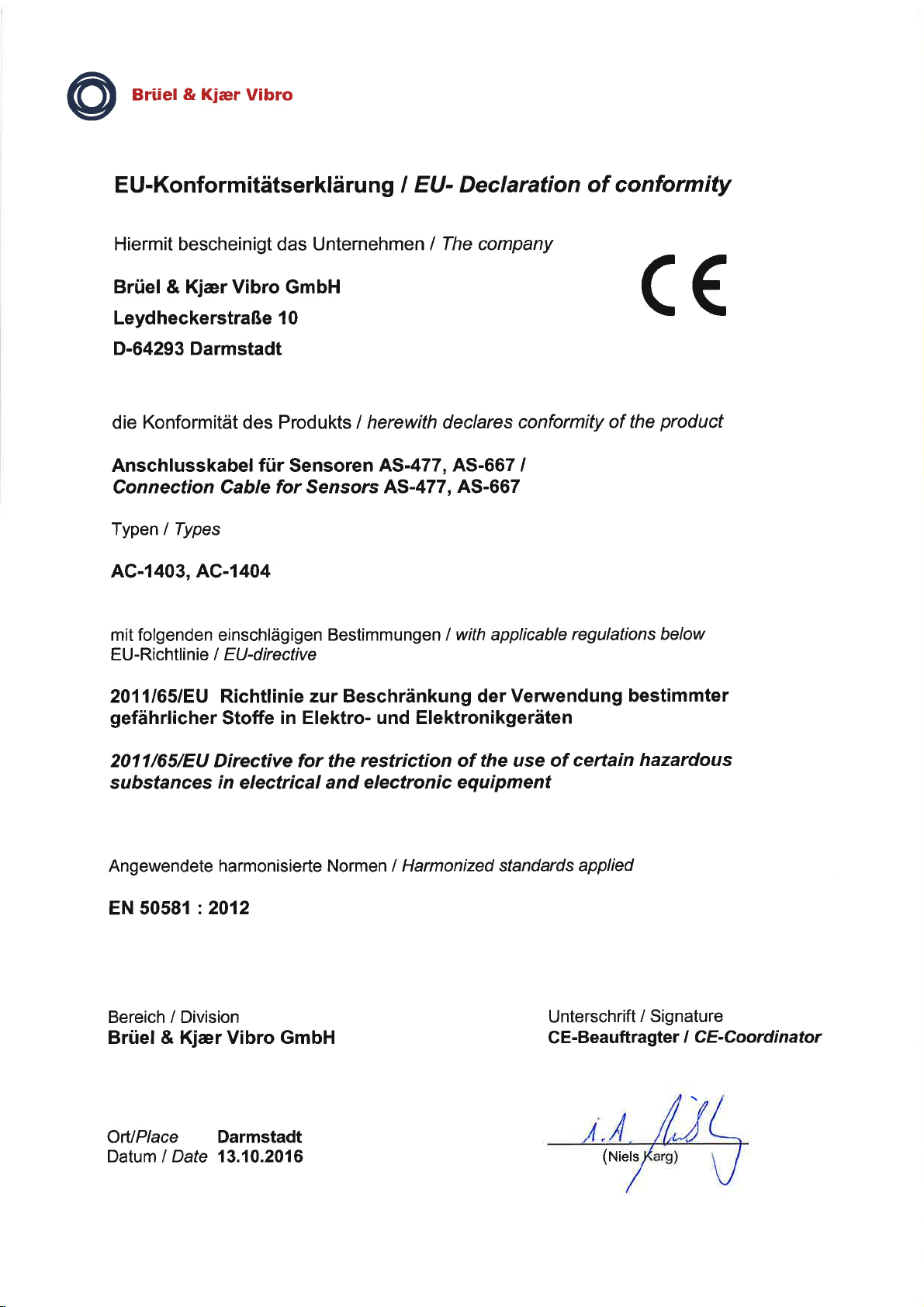

D-64293 Darmstadt E-Mail : [email protected] 10/2016 / Page 2 of 2
