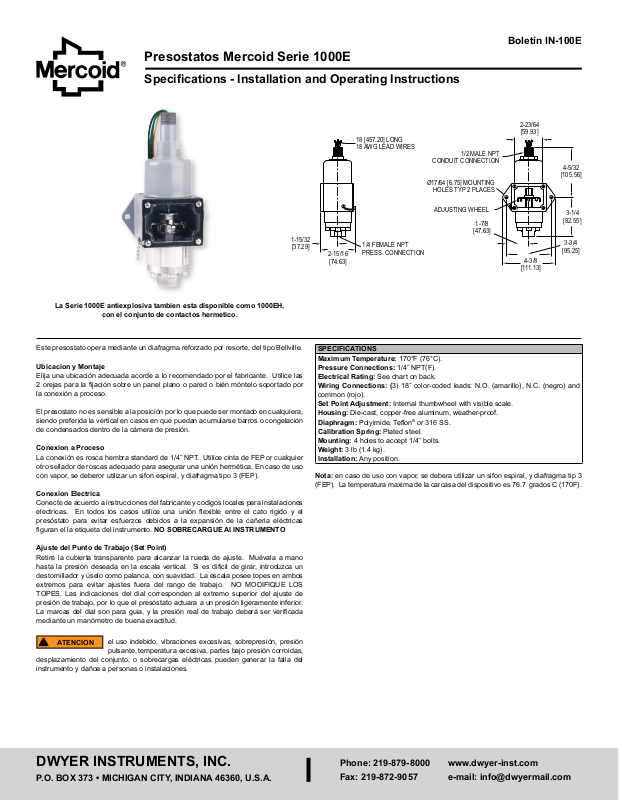

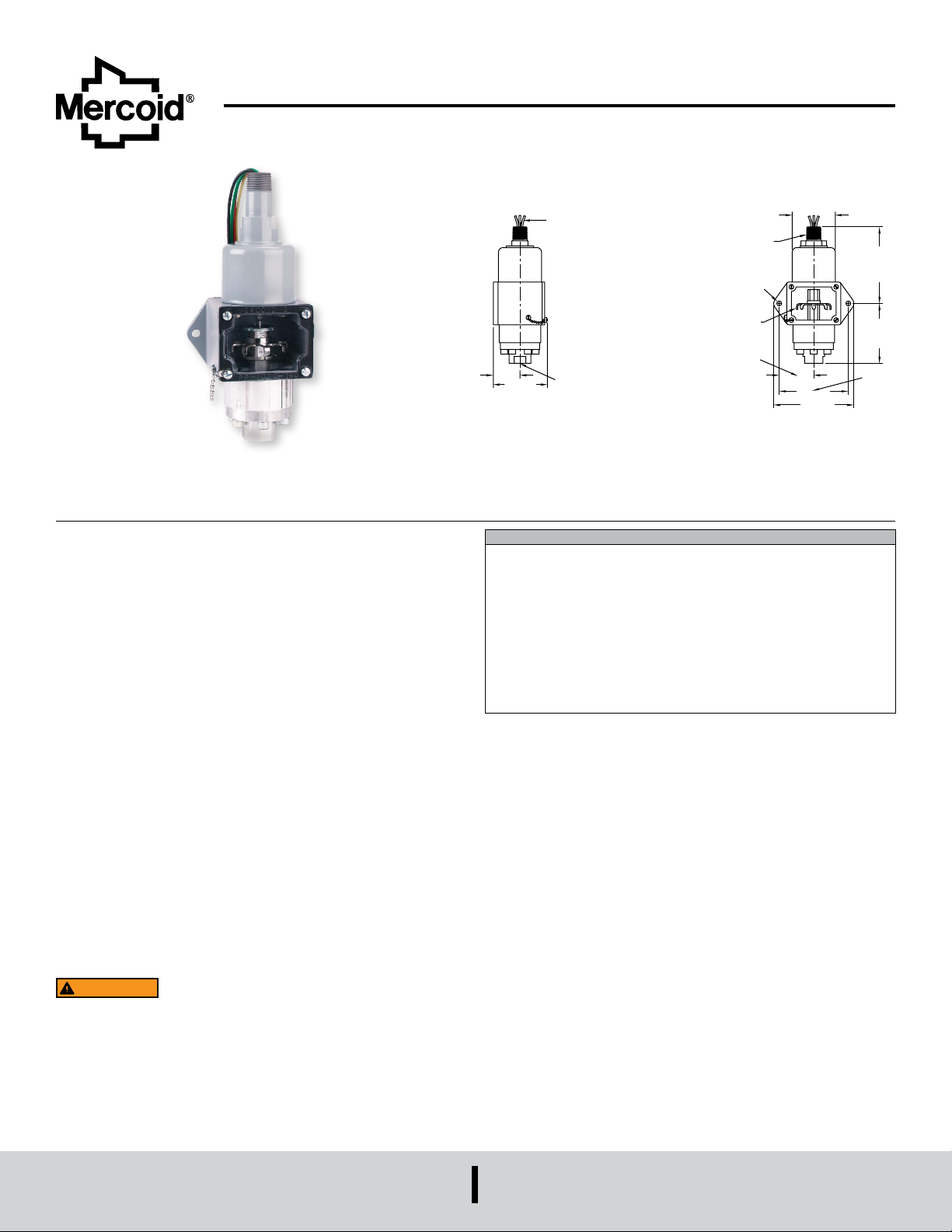

Presostatos Mercoid Serie 1000E
1-15/32
2-23/64
[105.56]
[82.55]
[111.13]
Specications - Installation and Operating Instructions
Boletín IN-100E
[37.29]
La Serie 1000E antiexplosiva tambien esta disponible como 1000EH,
con el conjunto de contactos hermetico.
Este presostato opera mediante un diafragma reforzado por resorte, del tipo Bellville.
Ubicacion y Montaje
Elija una ubicación adecuada acorde a lo recomendado por el fabricante. Utilice las
2 orejas para la jación sobre un panel plano o pared o bién móntelo soportado por
la conexión a proceso.
El presostato no es sensible a la posición por lo que puede ser montado en cualquiera,
siendo preferida la vertical en casos en que puedan acumularse barros o congelación
de condensados dentro de la cámera de presión.
Conexion a Proceso
La conexión es rosca hembra standard de 1/4˝ NPT. Utilice cinta de FEP or cualquier
otro sellador de roscas adecuado para asegurar una unión hermética. En caso de uso
con vapor, se deberor utilizar un sifon espiral, y diafragma tipo 3 (FEP).
Conexion Electrica
Conecte de acuerdo a instrucciones del fabricante y codigos locales para instalaciones
electricas. En todos los casos utilice una unión exible entre el cato rigido y el
presóstato para evitar esfuerzos debidos a la expansión de la cañeria eléctricas
guran el la etiqueta del instrumento. NO SOBRECARGUE Al INSTRUMENTO
18 [457.20] LONG
18 AWG LEAD WIRES
Ø17/64 [6.75] MOUNTING
1/4 FEMALE NPT
2-15/16
[74.63]
SPECIFICATIONS
Maximum Temperature: 170°F (76°C).
Pressure Connections: 1/4˝ NPT(F).
Electrical Rating: See chart on back.
Wiring Connections: (3) 18˝ color-coded leads: N.O. (amarillo), N.C. (negro) and
common (rojo).
Set Point Adjustment: Internal thumbwheel with visible scale.
Housing: Die-cast, copper-free aluminum, weather-proof.
Diaphragm: Polyimide, Teon® or 316 SS.
Calibration Spring: Plated steel.
Mounting: 4 holes to accept 1/4˝ bolts.
Weight: 3 lb (1.4 kg).
Installation: Any position.
Nota: en caso de uso con vapor, se debera utilizar un sifon espiral, y diafragma tip 3
(FEP). La temperatura maxima de la carcasa del dispositivo es 76.7 grados C (170F).
PRESS. CONNECTION
1/2 MALE NPT
CONDUIT CONNECTION
HOLES TYP 2 PLACES
ADJUSTING WHEEL
1-7/8
[47.63]
[59.93]
4-3/8
4-5/32
3-1/4
3-3/4
[95.25]
Ajuste del Punto de Trabajo (Set Point)
Retire la cubierta transparente para alcanzar la rueda de ajuste. Muévala a mano
hasta la presión deseada en la escala vertical. Si es dicil de girar, introduzca un
destornillador y úselo como palanca, con suavidad. La escala posee topes en ambos
extremos para evitar ajustes fuera del rango de trabajo. NO MODIFIQUE LOS
TOPES. Las indicaciones del dial corresponden al extremo superior del ajuste de
presión de trabajo, por lo que el presóstato actuara a un presión ligeramente inferior.
La marcas del dial son para guia, y la presión real de trabajo deberá ser vericada
mediante un manómetro de buena exactitud.
ATENCION
desplazamiento del conjunto, o sobrecargas eléctricas pueden generar la falla del
instrumento y dañoa a personas o instalaciones.
el uso indebido, vibraciones excesivas, sobrepresión, presión
pulsante, temperatura excesiva, partes bajo presión corroidas,
DWYER INSTRUMENTS, INC.
P.O. BOX 373 • MICHIGAN CITY, INDIANA 46360, U.S.A.
Phone: 219-879-8000
Fax: 219-872-9057
www.dwyer-inst.com
e-mail: [email protected]
Page 2
RANGOS OPERATIVOS/BANDA MUERTA
Núm. rango psig (bar) Banda muerta aproximada (ja)*, bar (psig) Presión máxima sin reventón, bar (psig)
3
4
5
6
7
8
9
*La banda muerta es 10 % mayor al utilizar un diafragma de acero inoxidable 316.
0,35 - 2,76 (5 - 40)
0,69 - 4,82 (10 - 70)
1,72 - 13,78 (25 - 200)
3,45 - 24,12 (50 - 350)
5,17 - 37,90 (75 - 550)
6,89 - 62,01 (100 - 900)
13,78 - 96,46 (200 - 1400)
0,17 (2,5)
0,34 (5)
0,69 (10)
1,2 (18)
2,5 (36)
4,1 (60)
6,2 (90)
206,7 (3000)
206,7 (3000)
206,7 (3000)
206,7 (3000)
206,7 (3000)
206,7 (3000)
206,7 (3000)
ESPECIFICACIONES ELECTRICAS
Code Cant. Tipo
J 1 Snap SPDT 15A 15A 15A 0.5A (2) 0.25A (2) 1/8 1/4 NA NA
Nota: 2 Carga resistiva
Cap. C.A. Cap. C.C.
125 V 250 V 480 V 125 V 250 V 125 V 250 V 125 V 250 V
Horse Power
Pot. C.A. Pot. C.C.
