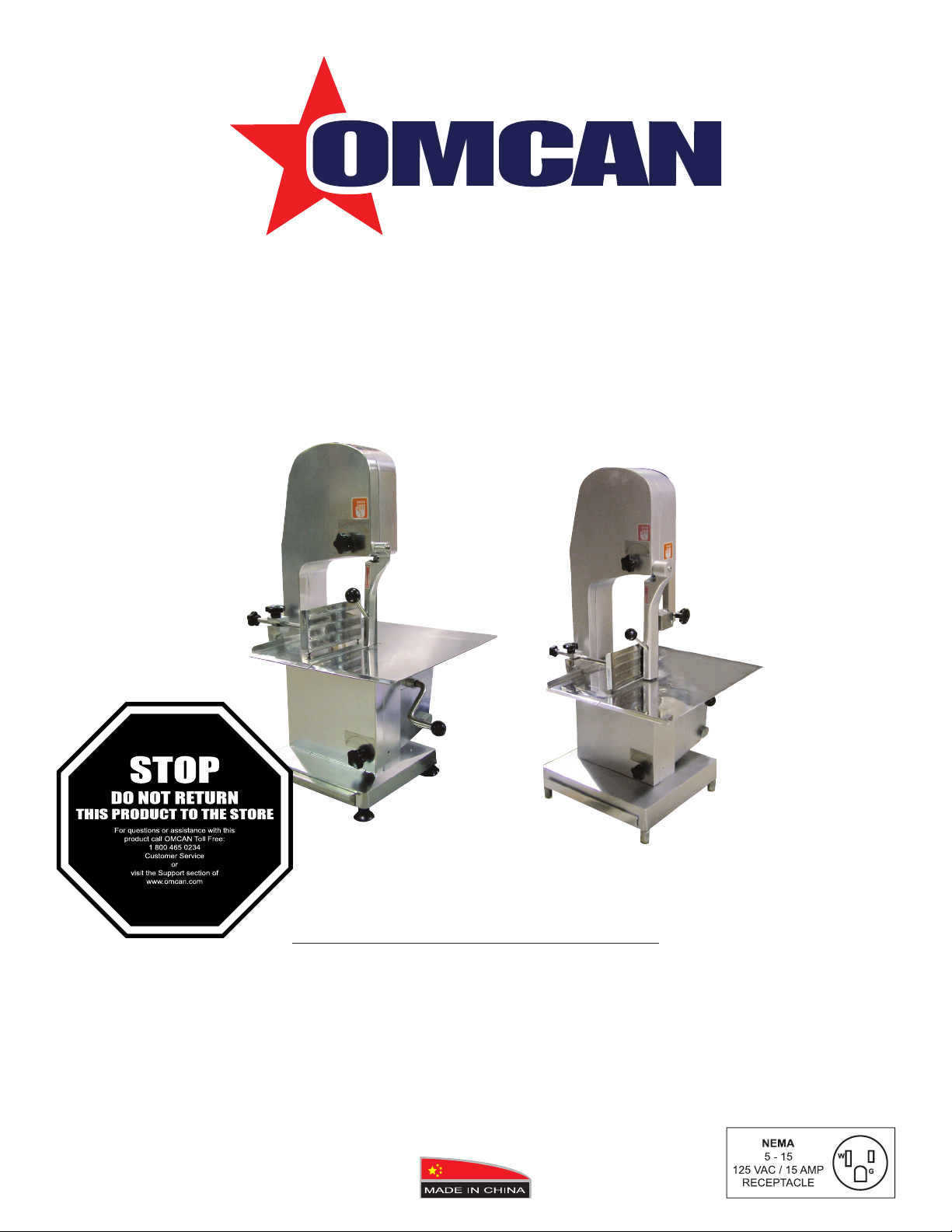

Page 1

Bandsaws

Models BS-CN-1651, 2000

Items 19457, 19458

Instruction Manual

Revised - 03/01/2022

Toll Free: 1-800-465-0234

Fax: 905-607-0234

Email: [email protected]

www.omcan.com

Page 2

Table of Contents

Model BS-CN-1651 / Model BS-CN-2000

Section

General Information

Safety and Warranty

Technical Specications

Operation

Maintenance

Instructions Français

--------------------------------------------------------------------------------------------- 6

------------------------------------------------------------------------------------ 6 - 7

--------------------------------------------------------------------------- 3 - 4

--------------------------------------------------------------------------- 4 - 5

-------------------------------------------------------------------------- 7 - 9

Page

-------------------------------------------------------------------------- 6

Instrucciones en Español

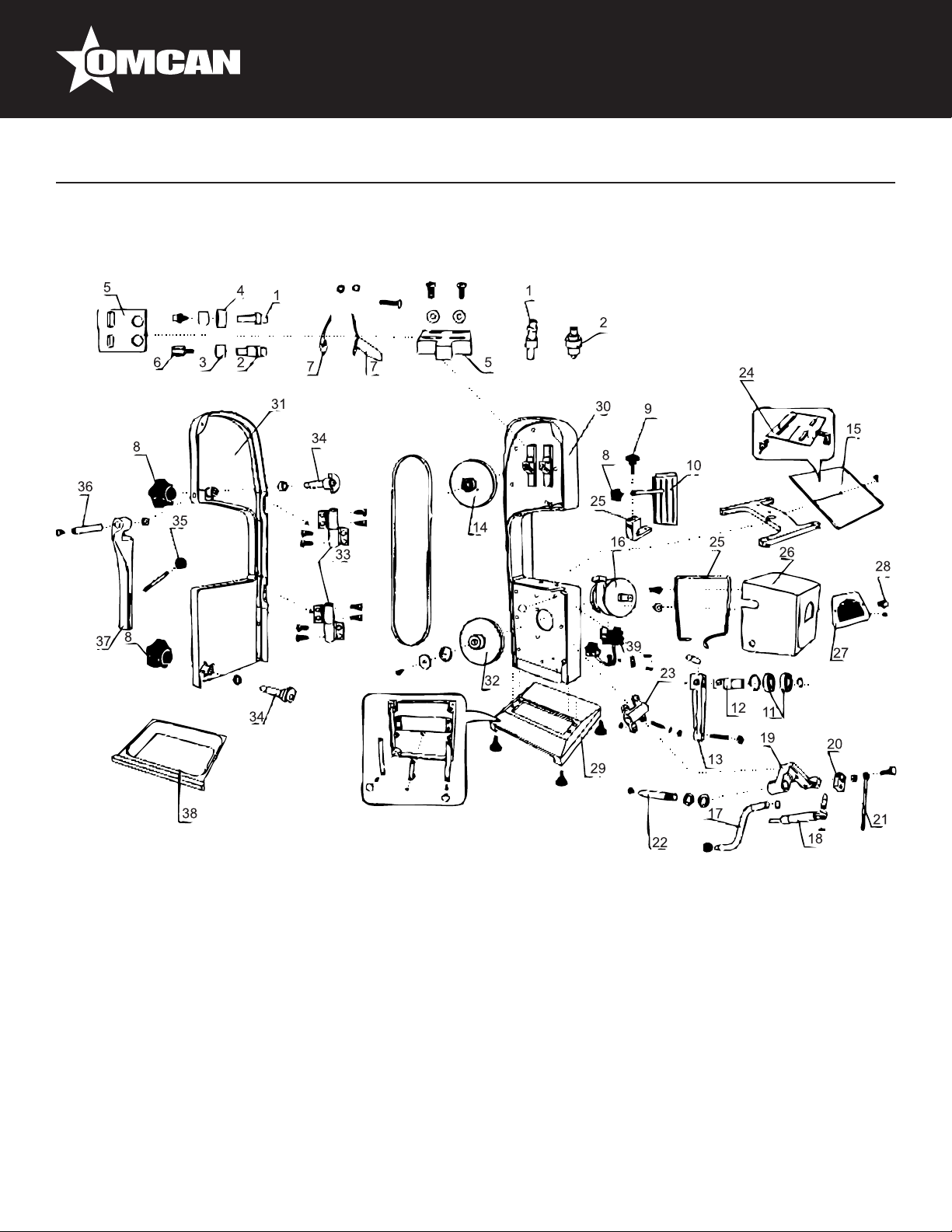

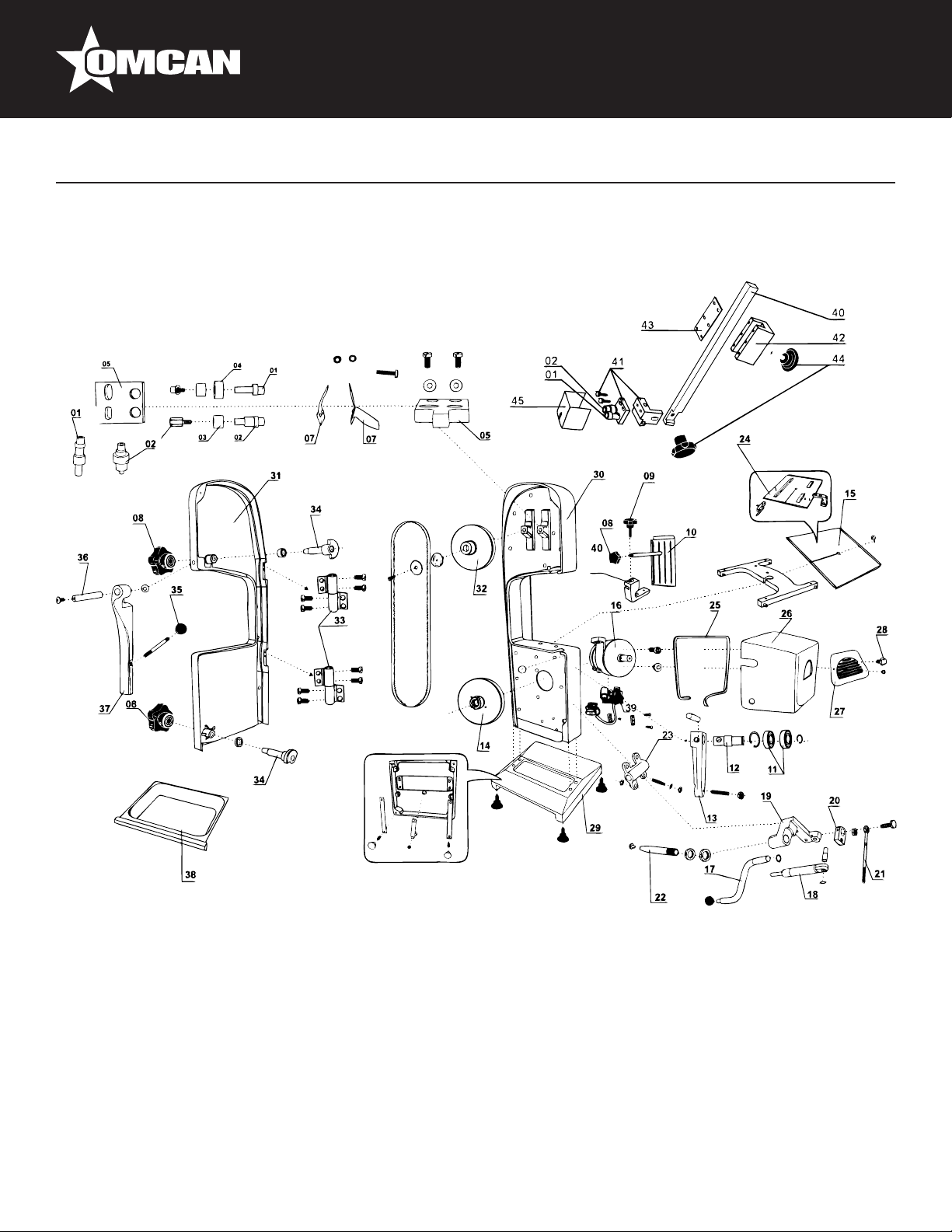

Parts Breakdown

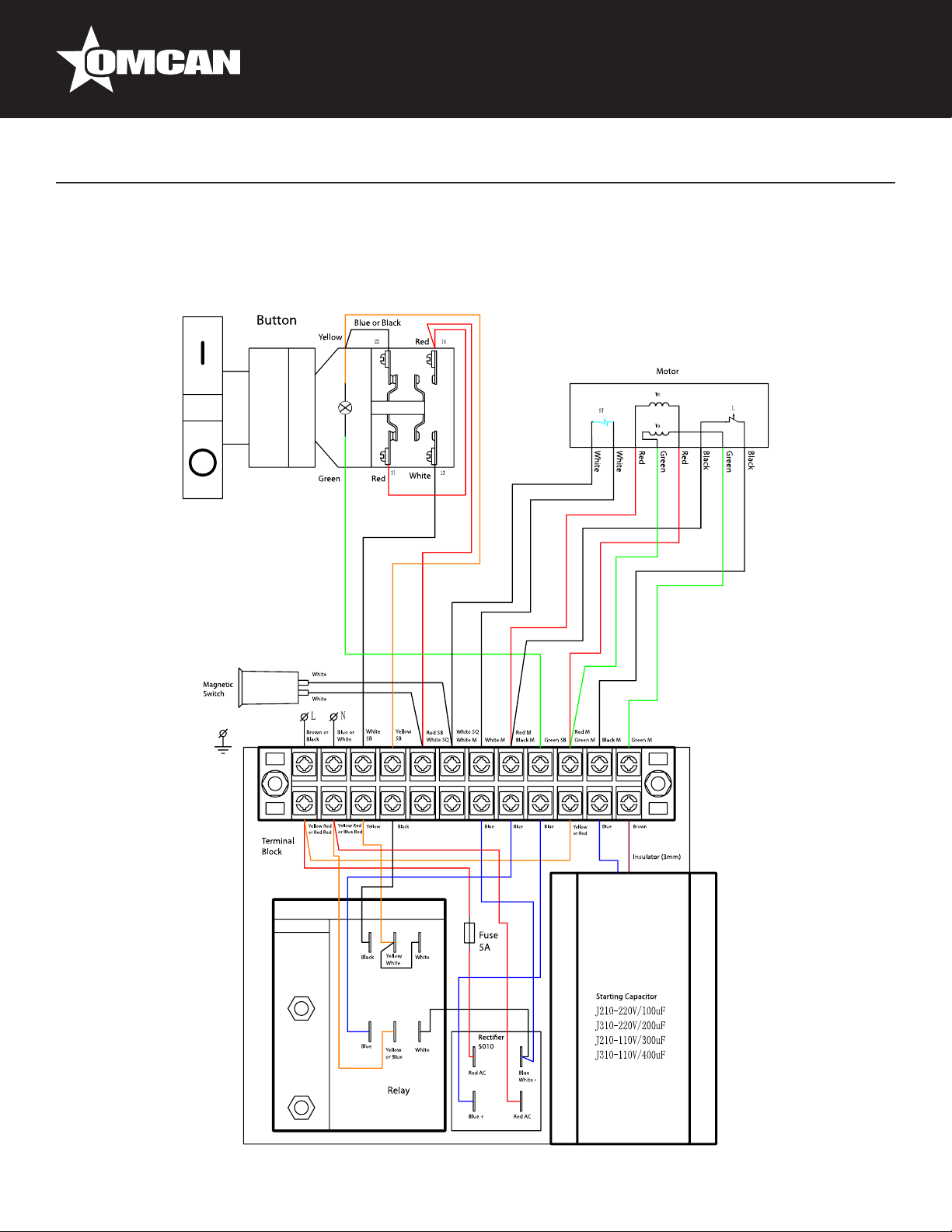

Electrical Schematics

Notes

Warranty Registration

------------------------------------------------------------------------------------------------- 18

---------------------------------------------------------------------------- 13 - 16

---------------------------------------------------------------------------- 17

---------------------------------------------------------------------------- 19

----------------------------------------------------------------- 10 - 12

Page 3

General Information

Omcan Manufacturing and Distributing Company Inc., Food Machinery of America, Inc. dba Omcan and Omcan Inc. are not responsible for any harm or injury caused due to any person’s improper or negligent use of this equipment. The product shall only be operated by someone over the age of 18, of

sound mind, and not under the inuence of any drugs or alcohol, who has been trained in the correct operation of this machine, and is wearing authorized, proper safety clothing. Any modication to the machine voids any warranty, and may cause harm to individuals using the machine or in the vicinity of the machine while in operation.

CHECK PACKAGE UPON ARRIVAL

Upon receipt of an Omcan shipment please inspect for external damage. If no damage is evident on the external packaging, open carton to ensure all ordered items are within the box, and there is no concealed damage to the machine. If the package has suffered rough handling, bumps or damage (visible or concealed), please note it on the bill of lading before accepting the delivery and contact Omcan within 24 hours, so we may initiate a claim with the carrier. A detailed report on the extent of the damage caused to the machine must be

lled out within three days, from the delivery date shown in the shipping documents. Omcan has no recourse

for damaged products that were shipped collect or third party.

Before operating any equipment, always read and familiarize yourself with all operation and safety

instructions.

Omcan would like to thank you for purchasing this machine. It’s of the utmost importance to save these instructions for future reference. Also save the original box and packaging for shipping the

equipment if servicing or returning of the machine is required.

---------------------------------------------------------------------------------------------------------------------------------------------------

Omcan Fabrication et distribution Companie Limité et Food Machinery d’Amerique, dba Omcan et Omcan Inc. ne sont pas responsables de tout dommage ou blessure causé du fait que toute personne ait utilisé cet équipement de façon irrégulière. Le produit ne doit être exploité que par quelqu’un de

plus de 18 ans, saine d’esprit, et pas sous l’inuence d’une drogue ou d’acohol, qui a été formé pour utiliser cette machine correctement, et est vêtu de vêtements de sécurité approprié. Toute modication

de la machine annule toute garantie, et peut causer un préjudice à des personnes utilisant la machine ou des personnes à proximité de la machine pendant son fonctionnement.

VÉRIFIEZ LE COLIS DÈS RÉCEPTION

Dès réception d’une expédition d’Omcan veuillez inspecter pour dommages externes. Si aucun dommage

n’est visible sur l’emballage externe, ouvrez le carton an de s’assurer que tous les éléments commandés

sont dans la boîte, et il n’y a aucun dommage dissimulé à la machine. Si le colis n’a subi aucune mauvaises manipulations, de bosses ou de dommages (visible ou cachée), notez-le sur le bond de livraison avant

d’accepter la livraison et contactez Omcan dans les 24 heures qui suivent, pour que nous puissions engager

une réclamation auprès du transporteur. Un rapport détaillé sur l’étendue des dommages causés à la machine

doit être rempli dans un délai de trois jours, à compter de la date de livraison indiquée dans les documents d’expédition. Omcan n’a aucun droit de recours pour les produits endommagés qui ont été expédiées ou cueilli

par un tiers transporteur.

Page 4

General Information

Avant d’utiliser n’importe quel équipement, toujours lire et vous familiariser avec toutes les opérations et les consignes de sécurité.

Omcan voudrais vous remercier d’avoir choisi cette machine. Il est primordial de conserver ces

instructions pour une référence ultérieure. Également conservez la boîte originale et l’emballage pour

l’expédition de l’équipement si l’entretien ou le retour de la machine est nécessaire.

---------------------------------------------------------------------------------------------------------------------------------------------------

Omcan Empresa De Fabricacion Y Distribucion Inc. Y Maquinaria De Alimentos De America, Inc. dba Omcan y Omcan Inc. no son responsables de ningun daño o perjuicío causado por cualquier persona inadecuada o el uso descuidado de este equipo. El producto solo podra ser operado por una persona

mayor de 18 años, en su sano juicio y no bajo alguna inuencia de droga o alcohol, y que este ha sido entrenado en el correcto funcionamiento de esta máquina, y ésta usando ropa apropiada y autorizada. Cualquier modicación a la máquina anúla la garantía y puede causar daños a las personas usando la

máquina mientras esta en el funcionamiento.

REVISE EL PAQUETE A SU LLEGADA

Tras la recepcion de un envio Omcan favor inspeccionar daños externos. Si no hay daños evidentes en el

empaque exterior, Habra el carton para asegurararse que todos los articulos solicitados ésten dentro de la caja y no encuentre daños ocultos en la máquina. Si el paquete ha sufrido un manejo de poco cuidado, golpes

o daños (visible o oculto) por favor anote en la factura antes de aceptar la entrega y contacte Omcan dentro

de las 24 horas, de modo que podamos iniciar una reclamación con la compañia. Un informe detallado sobre los daños causados a la máquina debe ser llenado en el plazo de tres días, desde la fecha de entrega que se muestra en los documentos de envío. Omcan no tiene ningun recurso por productos dañados que se enviaron

a recoger por terceros.

Antes de utilizar cualquier equipo, siempre lea y familiarizarse con todas las instrucciones de

funcionamiento y seguridad.

Omcan le gustaría darle las gracias por la compra de esta máquina. Es de la mayor importancia para salvar estas instrucciones para futuras consultas. Además, guarda la caja original y el embalaje para el

envío del equipo si servicio técnico o devolución de la máquina que se requiere.

Safety and Warranty

CAUTION - NOT MEANT FOR FROZEN PRODUCT

1. This machine must not be cleaned with a jet sprayer.

2. The adjustment of the screw regulating the device on the top wheel shall be done by Omcan, otherwise it will affect the operation of the machine.

3. This machine is only suitable for processing non-frozen food.

4. Special care must be taken when dismantling the saw band to avoid an accident.

Page 5

Safety and Warranty

RESIDENTIAL USERS: Vendor assumes no liability for parts or labor coverage for component failure or other damages resulting from installation in non-commercial or residential applications. The right

is reserved to deny shipment for residential usage; if this occurs, you will be notied as soon as

possible.

1 YEAR PARTS AND LABOUR BENCH WARRANTY

Within the warranty period, contact Omcan Inc. at 1-800-465-0234 to schedule a drop off to either an Omcan authorized service depot in the area, or to an Omcan Service warehouse to repair the

equipment.

Unauthorized maintenance will void the warranty. Warranty covers electrical and part failures, not

improper use.

Please see https://omcan.com/disclaimer for complete info.

WARNING:

The packaging components (cardboard, polyethylene, and others) are classied as normal solid urban waste and can therefore be disposed of without difculty.

In any case, for suitable recycling, we suggest disposing of the products separately (differentiated waste) according to the current norms.

DO NOT DISCARD ANY PACKAGING MATERIALS IN THE ENVIRONMENT!

Page 6

Technical Specications

Model BS-CN-1651 BS-CN-2000 Power 650W 1100W

Electrical 110V / 60Hz / 1

Blade Size

Rotational Speed 1420 RPM Cutting Height 0” - 7.1” / 0 - 180mm 0” - 10.2” / 0 - 260mm

Cutting Thickness 0.2” - 6.1” / 5 - 155mm 0.2” - 7.1” / 5 - 180mm Working Table Size 19.7” x 15” / 500 x 380mm 22” x 16.7” / 560 x 425mm

Dimensions

Packaging Dimensions

Weight 88.2 lbs. / 40 kgs. 137.8 lbs. / 62.5 kgs.

Packaging Weight 101.4 lbs. / 46 kgs. 172 lbs. / 78 kgs.

Item Number 19457 19458

65” x 0.6” x 0.02”

1650 x 15 x 0.5mm

20.5” x 18.5” x 32.3” 520 x 470 x 820mm

23.2” x 22” x 36.2”

590 x 560 x 920mm

78.7” x 0.8” x 0.02” 2000 x 20 x 0.5mm

23.2” x 22.4” x 40.9”

590 x 570 x 1040mm

25.2” x 24” x 45.7”

640 x 610 x 1160mm

Operation

1. Release the xing handle of meat stopper.

2. Conrm the cutting thickness by adjusting the distance between front and rear meat stoppers and band saw.

3. Tighten xed handle and turn on switch.

4. Lift the pressing block, put the food to be processed close to the meat stopper and push the food through the saw with the pressing block.

The pressing speed will differ based on what type of product is being passed through the blade.

5. Repeat the process until the cutting operation is completed. Then turn off the power supply.

Always use the pressing block to push meat through the machine, never use your hands.

Maintenance

ALWAYS UNPLUG THE MACHINE FROM THE ELECTRICAL SOCKET BEFORE PERFORMING ANY

MAINTENANCE OR CLEANING!

Page 7

Maintenance

CLEANING

The machine must not be cleaned with a jet sprayer.

1. Turn the locking handle in the clockwise direction, open the protection door, put on protective gloves, rotate the adjusting rod for saw band tensioning and lift the bottom wheel for demounting of the saw band.

2. Remove guide impeller and demount the carrying plate.

3. Raise the top wheel upward and outward to demount.

4. After cleaning, reassemble the machine by following these steps in reverse order.

SERVICING UNIT

• Pull out the bottom wheel with two hands evenly by releasing the pressing plate of axle end. In case of difculty in removing, use the dismounting device below the carrying plate to easily dismantle the vertical

clamping device of the bottom wheel.

NOTICE

• When remounting the saw band, check the tooth direction and make sure that the saw band is close to the backing wheel face of the lower clamping device.

The position of the backing wheel has been preset at delivery.

• Rotate the top wheel by hand and make sure that it runs smoothly and the teeth stand out on the wheel.

Instructions Français

SÉCURITÉ ET GARANTIE

ATTENTION - NE SIGNIFIE PAS UN PRODUIT CONGELÉ

1. Cette machine ne doit pas être nettoyé avec un pulvérisateur à jet.

2. Le réglage de la vis de réglage du dispositif sur la roue supérieure doit être fait par Omcan, sinon il aura une incidence sur le fonctionnement de la machine.

3. Cette machine convient uniquement au traitement des aliments non surgelés.

4. Une attention particulière doit être prise lors du démontage de la bande de scie pour éviter un accident.

UTILISATEURS RÉSIDENTIELS: Le fournisseur n’assume aucune responsabilité pour la couverture des pièces ou de la main-d’œuvre en cas de défaillance des composants ou d’autres dommages résultant de l’installation dans des applications non commerciales ou résidentielles. Le droit est réservé de

refuser l’expédition pour un usage résidentiel; si cela se produit, vous en serez informé dans les plus

brefs délais.

Page 8

Instructions Français

1 AN PIÈCES ET TRAVAIL BANC GARANTIE

Dans la période de garantie, contacter Omcan Inc. au 1-800-465-0234 pour planier une chute hors soit un dépôt Omcan de service autorisé dans la zone ou à un entrepôt Omcan service pour réparer

l’équipement.

Entretien non autorisée annulera la garantie. La garantie couvre les pannes électriques et une partie pas une mauvaise utilisation.

S’il vous plaît voir https://omcan.com/disclaimer pour info complète.

AVERTISSEMENT:

Les matériaux d’emballage (carton, de polyéthylène et autres) sont classés comme déchets solides urbains

normale et peuvent donc être éliminés sans difculté.

En tout cas, pour le recyclage approprié, nous suggérons tranchent des produits séparément

(différenciée des déchets) selon les normes actuelles.

NE PAS JETER LES EMBALLAGES DANS L’ENVIRONNEMENT!

SPÉCIFICATIONS TECHNIQUES

Modèle BS-CN-1651 BS-CN-2000 Pouvoir 650W 1100W Électrique 110V / 60Hz / 1

Taille de la lame

Vitesse rotationnelle 1420 RPM Hauteur de coupe 0” - 7.1” / 0 - 180mm 0” - 10.2” / 0 - 260mm Épaisseur de coupe 0.2” - 6.1” / 5 - 155mm 0.2” - 7.1” / 5 - 180mm Taille de la table de travail 19.7” x 15” / 500 x 380mm 22” x 16.7” / 560 x 425mm

Dimensions

Dimensions de l’emballage

Poids 88.2 lbs. / 40 kgs. 137.8 lbs. / 62.5 kgs. Poids de l’emballage 101.4 lbs. / 46 kgs. 172 lbs. / 78 kgs. Numéro d’article 19457 19458

65” x 0.6” x 0.02”

1650 x 15 x 0.5mm

20.5” x 18.5” x 32.3” 520 x 470 x 820mm

23.2” x 22” x 36.2”

590 x 560 x 920mm

78.7” x 0.8” x 0.02” 2000 x 20 x 0.5mm

23.2” x 22.4” x 40.9”

590 x 570 x 1040mm

25.2” x 24” x 45.7”

640 x 610 x 1160mm

Page 9

Instructions Français

OPÉRATION

1. Relâchez la poignée de xation du bouchon de la viande.

2. Conrmez l’épaisseur de coupe en ajustant la distance entre les bouchons de viande avant et arrière et scie à ruban.

3. Serrer poignée xe et de fermer l’interrupteur.

4. Soulevez le bloc de pressage, mettre les aliments à traiter à proximité de l’arrêt de la viande et pousser la nourriture à travers la scie avec le bloc de pressage.

La vitesse appuyant va varier en fonction de ce type de produit est en cours traversé la lame.

5. Répéter l’opération jusqu’à ce que l’opération de découpe est terminée. Puis coupez l’alimentation.

Toujours utiliser le bloc de pressage pour pousser la viande à travers la machine, ne utilisez jamais

vos mains.

ENTRETIEN

DÉBRANCHEZ TOUJOURS LA MACHINE DE LA PRISE ÉLECTRIQUE AVANT D’EFFECTUER TOUT

ENTRETIEN OU NETTOYAGE!

NETTOYAGE

La machine ne doit pas être nettoyé avec un pulvérisateur à jet.

1. Tournez la poignée de verrouillage dans le sens horaire, ouvrir la porte de protection, mettre des gants de protection, tourner la tige de réglage pour scie bande tension et soulever la roue en bas pour le démontage de la bande de scie.

2. Déposer le guide roue et démonter la plaque de support.

3. Soulevez la roue supérieure vers le haut et vers l’extérieur pour démonter.

4. Après le nettoyage, remonter la machine en suivant ces étapes dans l’ordre inverse.

UNITÉ DE SERVICE

• Tirez sur la roue en bas avec les deux mains de façon uniforme en libérant la plaque de pression de la n de l’essieu. En cas de difculté à enlever, utiliser le dispositif de démontage ci-dessous la plaque de

support de démonter facilement le dispositif de la roue en bas de serrage vertical.

AVIS

• Lorsque remonter la bande de scie, vérier le sens de la dent et se assurer que la bande de scie est

proche de la face de la roue de support de l’appareil serrage inférieure.

La position de la roue de support a été réglé à la livraison.

• Tournez la roue supérieure à la main et se assurer qu’il fonctionne bien et les dents se démarquer sur la

roue.

Page 10

Instrucciones en Español

SEGURIDAD Y GARANTÍA

PRECAUCIÓN - NO SIGNIFICA PARA PRODUCTO CONGELADO

1. Esta máquina no debe limpiarse con un pulverizador de chorro.

2. El ajuste del tornillo de regulación del dispositivo en la parte superior de la rueda deberá ser realizada por

Omcan, si no afectará a la operación de la máquina.

3. Esta máquina solo es adecuada para procesar alimentos no congelados.

4. Especial cuidado debe ser tomado al desmantelamiento de la banda de sierra para evitar un accidente.

USUARIOS RESIDENCIALES: El proveedor no asume ninguna responsabilidad por la cobertura de

piezas o mano de obra por fallas de componentes u otros daños resultantes de la instalación en

aplicaciones residenciales o no comerciales. Se reserva el derecho a denegar el envío para uso

residencial; si esto ocurre, se le noticará lo antes posible.

1 AÑO EN PIEZAS Y TRABAJO BENCH GARANTÍA

Dentro del período de garantía, póngase en contacto Omcan Inc. al 1-800-465-0234 para programar una caída ya sea a un depósito autorizado Omcan servicio en la zona, o para un almacén de servicio

Omcan para reparar el equipo.

Mantenimiento no autorizada anulará la garantía. La garantía cubre no fallas eléctricas y piezas de uso

indebido.

Por favor, vea https://omcan.com/disclaimer para obtener información completa.

ADVERTENCIA:

Las piezas de embalaje (cartón, polietileno, etc.) se clasican como residuos sólidos urbanos y por lo tanto se pueden eliminar sin dicultades.

En cualquier caso, para el reciclaje adecuado, le sugerimos comercialización de esos productos por separado (residuos diferenciada) de acuerdo con las normas vigentes.

NO TIRAR LOS PRODUCTOS ENVASADO EN EL MEDIO AMBIENTE!

Page 11

Instrucciones en Español

ESPECIFICACIONES TÉCNICAS

Modelo BS-CN-1651 BS-CN-2000 Energía 650W 1100W Eléctrico 110V / 60Hz / 1

Tamaño de la hoja

Velocidad rotacional 1420 RPM Altura de corte 0” - 7.1” / 0 - 180mm 0” - 10.2” / 0 - 260mm Espesor de corte 0.2” - 6.1” / 5 - 155mm 0.2” - 7.1” / 5 - 180mm Tamaño de la mesa de trabajo 19.7” x 15” / 500 x 380mm 22” x 16.7” / 560 x 425mm

Dimensiones

Dimensiones del embalaje

Peso 88.2 lbs. / 40 kgs. 137.8 lbs. / 62.5 kgs. Peso del embalaje 101.4 lbs. / 46 kgs. 172 lbs. / 78 kgs.

Número de artículo 19457 19458

65” x 0.6” x 0.02”

1650 x 15 x 0.5mm

20.5” x 18.5” x 32.3” 520 x 470 x 820mm

23.2” x 22” x 36.2”

590 x 560 x 920mm

78.7” x 0.8” x 0.02” 2000 x 20 x 0.5mm

23.2” x 22.4” x 40.9”

590 x 570 x 1040mm

25.2” x 24” x 45.7”

640 x 610 x 1160mm

OPERACIÓN

1. Soltar el mango de jación de tapón de carne.

2. Conrmar el espesor de corte mediante el ajuste de la distancia entre los tapones de carne delantero y trasero y sierra de cinta.

3. Apriete la manija ja y encienda el interruptor.

4. Levante el bloque prensado, poner la comida a procesar cerca del tope de la carne y empujar la comida a

través de la sierra con el bloque de prensado.

La velocidad pulsando será diferente en función del tipo de producto se está pasando a través de la

hoja.

5. Repita el proceso hasta que se complete la operación de corte. A continuación, apague la fuente de alimentación.

Utilice siempre el bloque presionando para empujar la carne a través de la máquina, nunca use las manos.

MANTENIMIENTO

SIEMPRE DESENCHUFE EL EQUIPO DE LA TOMA DE CORRIENTE ANTES DE DAR MANTENIMIENTO

O LIMPIEZA!

LIMPIEZA

La máquina no debe limpiarse con un pulverizador de chorro.

Page 12

Instrucciones en Español

1. Gire la manija de bloqueo en la dirección de las agujas del reloj, abrir la puerta de protección, use guantes protectores, gire la varilla de ajuste de la sierra de tensado de la banda y levantar la rueda inferior para el desmontaje de la banda de sierra.

2. Retire guía impulsor y desmontar la placa de carga.

3. Levante la rueda superior hacia arriba y hacia afuera para desmontar.

4. Después de la limpieza, vuelva a montar la máquina siguiendo estos pasos en orden inverso.

UNIDAD DE SERVICIO

• Tire de la rueda inferior con dos manos de manera uniforme por la liberación de la placa de presión de extremo del eje. En caso de dicultad en la eliminación, utilice el dispositivo de desmontaje por debajo de la placa de soporte para desmontar fácilmente el dispositivo de sujeción vertical de la rueda inferior.

AVISO

• Al volver a montar la banda de sierra, revise la dirección de los dientes y asegúrese de que la cinta de sierra está cerca de la cara de la rueda de apoyo del dispositivo de sujeción inferior.

La posición de la rueda de apoyo se ha preestablecido en el parto.

• Gire la rueda de la parte superior con la mano y asegúrese de que se ejecuta sin problemas y los dientes

se destacan en el volante.

Page 13

Model BS-CN-1651 19457

Parts Breakdown

Page 14

Parts Breakdown

Model BS-CN-1651 19457

Item No.

30518 Eccentric Small Shaft for 19457 1 30534 Motor Tensioning Handle for 19457 17 30549 Driving Wheel for 19457 32

30519 Champing Wheel Axle for 19457 2 30535 Pneumatic Spring for 19457 18 30550 Hinge for 19457 33

30520 Clamping Sleeve for 19457 3 30536 Motor Tensioning Seat for 19457 19 30551 Locking Block for 19457 34

30521 Positioning Wheel for 19457 4 30537

30522 Meat Scraping Seat for 19457 5 30538 Motor Tensioning Bolt for 19457 21 30553 Meat Pressing Block Lock for 19457 36

30523 Clamping Screw for 19457 6 30539 Motor Overturning Axle for 19457 22 30554 Meat Pressing Block for 19457 37

30524

30525

30526 Locking Handle for 19457 9 30542 Motor Housing Seal for 19457 25 78299 Power Cord for 19457 39A

30527 Meat Stopper for 19457 10 30543 Motor Housing for 19457 26 30557 Switch for 19457 39B

30528 Driven Wheel Bearing for 19457 11 30544 Motor Housing Heat Sink for 19457 27 30558 Capacitance for 19457 39C

30529 Driving Axle for 19457 12 30545 Locking Nut for 19457 28 30559 Transformer for 19457 39D

30530 Driving Axle Stand for 19457 13 30546 Base for 19457 29 30560 Relay for 19457 39E

30531 Driven Wheel for 19457 14 78298 Feet for 19457 29A 30561 Micro Switch for 19457 39F

30532 Carrying Plate for 19457 15 30547 Enclosure 1 for 19457 30 72251

30533 Motor for 19457 16 30548 Enclosure 2 for 19457 31 66106 Saw Blade for 19457

Description Position

Meat Scraping Supporting Sheet for 19457

Pentas Hand Wheel Five-Star for 19457

7 30540 Motor Overturning Axle Seat for 19457 23 30555 Water Receiving Tray for 19457 38

8 30541 Dismantling Tools for 19457 24 30556 Electric Board for 19457 39

Item No.

Description Position

Tensioning Seat Rotation Block for 19457

20 30552

Item No.

Description Position

Meat Pressing Block Handle for 19457

Central Part of Carrying Plate for 19457

Page 15

Model BS-CN-2000 19458

Parts Breakdown

Page 16

Parts Breakdown

Model BS-CN-2000 19458

Item No.

30470 Eccentric Small Shaft for 19458 1 30486 Motor Tensioning Handle for 19458 17 30500 Driving Wheel for 19458 32

30471 Champing Wheel Axle for 19458 2 30487 Pneumatic Spring for 19458 18 30501 Hinge for 19458 33

30472 Clamping Sleeve for 19458 3 30488 Motor Tensioning Seat for 19458 19 30502 Locking Block for 19458 34

30473 Positioning Wheel for 19458 4 30489

30474 Meat Scraping Seat for 19458 5 30490 Motor Tensioning Bolt for 19458 21 30504 Meat Pressing Block Lock for 19458 36

30475 Clamping Screw for 19458 6 30491 Motor Overturning Axle for 19458 22 30505 Meat Pressing Block for 19458 37

30476

30477

30478 Locking Handle for 19458 9 30494 Motor Housing Seal for 19458 25 30508

30479 Meat Stopper for 19458 10 30495 Motor Housing for 19458 26 30509 Saw Blade Clamping Frame for 19458 41

30480 Driven Wheel Bearing for 19458 11 30496 Motor Housing Heat Sink for 19458 27 30510

30481 Driving Axle for 19458 12 30497 Locking Nut for 19458 28 30511 Gasket for 19458 43

30482 Driving Axle Stand for 19458 13 30498 Base for 19458 29 30512 Bellows Handle for 19458 44

30483 Driven Wheel for 19458 14 30517 Foot for 19458 29A 30513 Clamping Decorative Cover for 19458 45

30484 Carrying Plate for 19458 15 30499 Enclosure 1 for 19458 30 66107 Saw Blade for 19458

30485 Motor for 19458 16 27337 Enclosure 2 for 19458 31

Description Position

Meat Scraping Supporting Sheet for 19458

Pentas Hand Wheel Five-Star for 19458

7 30492 Motor Overturning Axle Seat for 19458 23 30506 Water Pressing Tray for 19458 38

8 30493 Dismantling Tools for 19458 24 30507 Electric Board for 19458 39

Item No.

Description Position

Tensioning Seat Rotation Block for 19458

20 30503

Item No.

Description Position

Meat Pressing Block Handle for 19458

Saw Blade Supporting Frame for 19458

Supporting Frame Clamping Case for 19458

Page 17

Model BS-CN-1651 19457 Model BS-CN-2000 19458

Electrical Schematics

Page 18

Notes

________________________________________________________________________________________

Page 19

Warranty Registration

Thank you for purchasing an Omcan product. To register your warranty for this product, complete the information below, tear off the card at

the perforation and then send to the address specied below. You can also register online by visiting:

Merci d’avoir acheté un produit Omcan. Pour enregistrer votre garantie pour ce produit, complétez les informations ci-dessous, détachez la

carte au niveau de la perforation, puis l’envoyer à l’adresse spécié ci-dessous. Vous pouvez également vous inscrire en ligne en visitant:

Gracias por comprar un producto Omcan usted. Para registrar su garantía para este producto, complete la información a continuación, cortar la tarjeta en la perforación y luego enviarlo a la dirección indicada a continuación. También puede registrarse en línea en:

https://omcan.com/warranty-registration/

For mailing in Canada

Pour postale au Canada

Por correo en Canadá

OMCAN

PRODUCT WARRANTY REGISTRATION

3115 Pepper Mill Court,

Mississauga, Ontario

Canada, L5L 4X5

PRODUCT WARRANTY REGISTRATION

4450 Witmer Industrial Estates, Unit 4,

For mailing in the US

Pour diffusion aux États-Unis

Por correo en los EE.UU.

OMCAN

Niagara Falls, New York

USA, 14305

or email to: [email protected]



Purchaser’s Information

Name: Company Name:

Address:

Telephone:

City: Province or State: Postal or Zip: Email Address:

Country: Type of Company:

Restaurant Bakery Deli

Dealer from which Purchased: Butcher Supermarket Caterer

Dealer City: Dealer Province or State: Institution (specify):

Invoice: Other (specify):

Model Name: Model Number: Serial Number:

Machine Description:

Date of Purchase (MM/DD/YYYY): Date of Installation (MM/DD/YYYY):

Would you like to extend the warranty? Yes No

Thank you for choosing Omcan | Merci d’avoir choisi Omcan | Gracias por elegir Omcan

Page 20

Since 1951 Omcan has grown to become a leading distributor of equipment and supplies to the North American food service industry. Our success over these many years can be attributed to our commitment to strengthen and develop new and existing relationships with our valued customers and manufacturers. Today with partners in North America, Europe, Asia and South America, we continually work to improve

and grow the company. We strive to offer customers exceptional value through our qualied local sales

and service representatives who provide convenient access to over 6,500 globally sourced products.

Depuis 1951 Omcan a grandi pour devenir un des “leaders” de la distribution des équipements et matériel pour l’industrie des services alimentaires en Amérique du Nord. Notre succès au cours de ces nombreuses années peut être attribué à notre engagement à renforcer et à développer de nouvelles et existantes relations avec nos clients et les fabricants de valeur. Aujourd’hui avec des partenaires en Amérique du Nord, Europe, Asie et Amérique du Sud, nous travaillons continuellement à améliorer et développer l’entreprise. Nous nous efforçons d’offrir à nos clients une valeur exceptionnelle grâce à

nos ventes locales qualiées et des représentants de service qui offrent un accès facile à plus de 6500

produits provenant du monde entier.

Desde 1951 Omcan ha crecido hasta convertirse en un líder en la distribución de equipos y suministros de alimentos en América del Norte industria de servicios. Nuestro éxito en estos años se puede atribuir a nuestro compromiso de fortalecer y desarrollar nuevas relaciones existentes con nuestros valiosos clientes y fabricantes. Hoy con socios de América del Norte, Europa, Asia y América del Sur, que trabajan continuamente para mejorar y crecer la empresa. Nos esforzamos por ofrecer a nuestros clientes valor excepcional a través de nuestro local de ventas y representantes de los servicios que proporcionan un fácil acceso a más de 6,500 productos con origen a nivel mundial.
