REDDI-BILT BARBECUES
ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
1955-64
1955-67
4155-64
4155-67
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150 [email protected]
S18672 REV B 12/08
Page 2

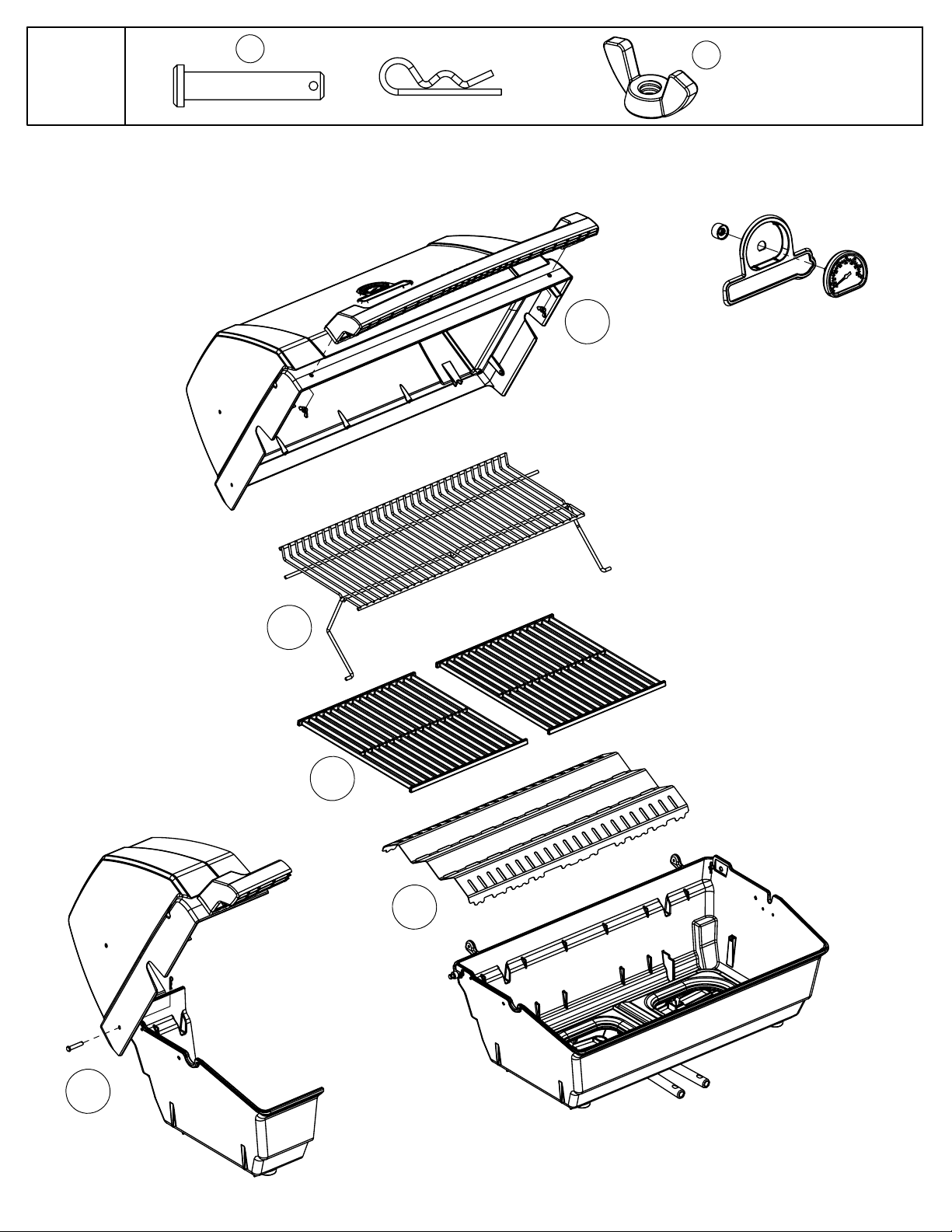

1
(2)

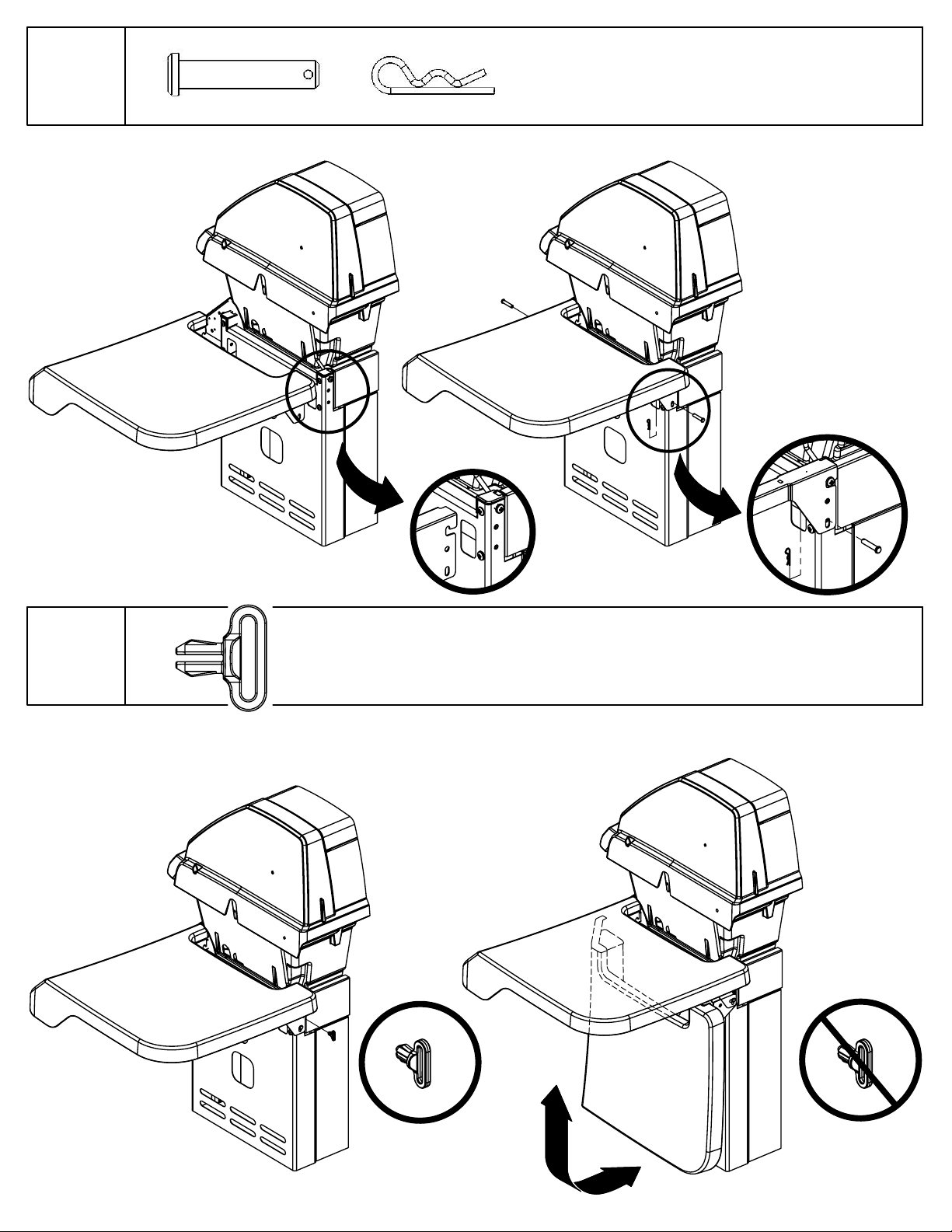

Page 3
2
(1)
(1)
3
(4) (8)
Page 4
4
(2)
(2)
5
(6)
(6)

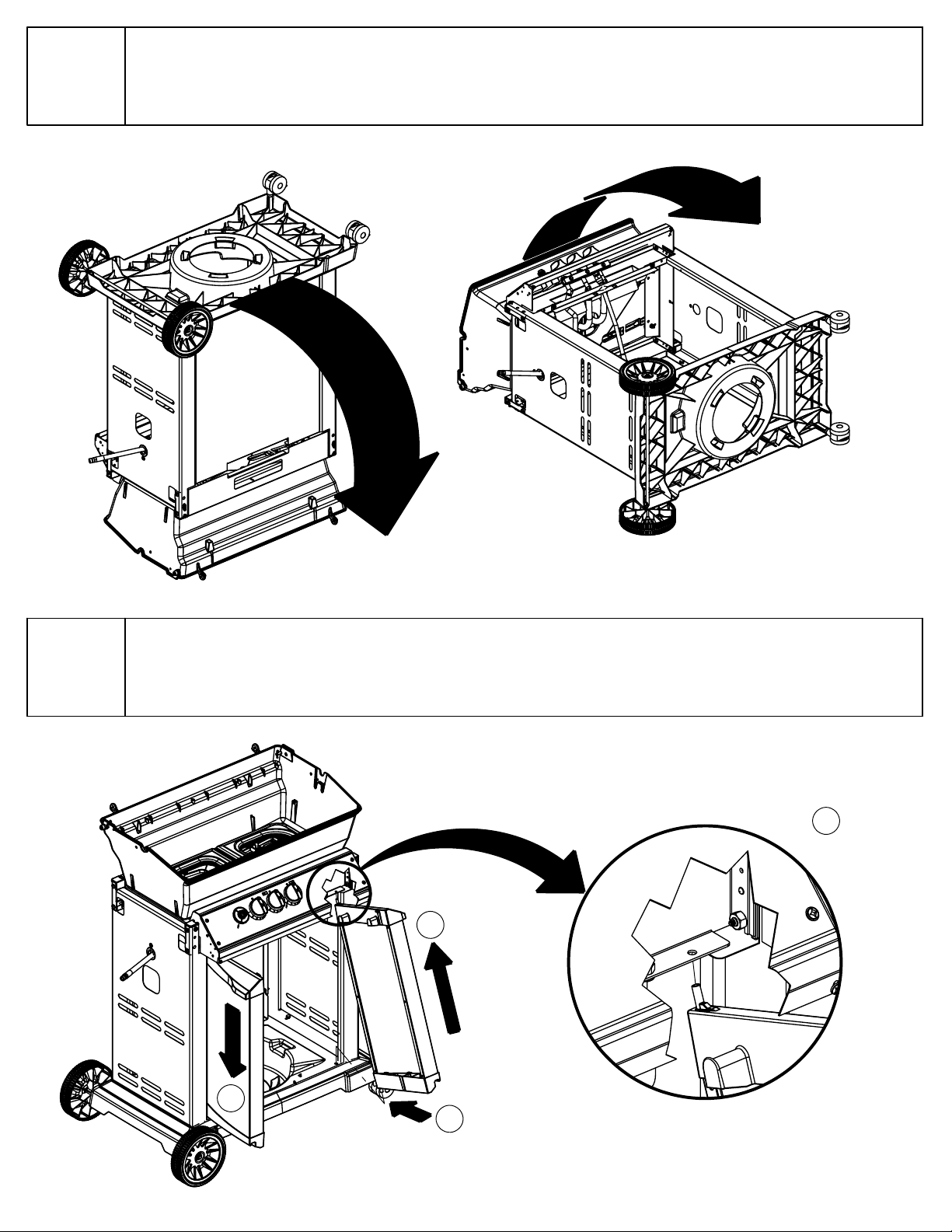

Page 5
6
7
1
1
3
2
Page 6
8
(2)
(2)
9
(1)

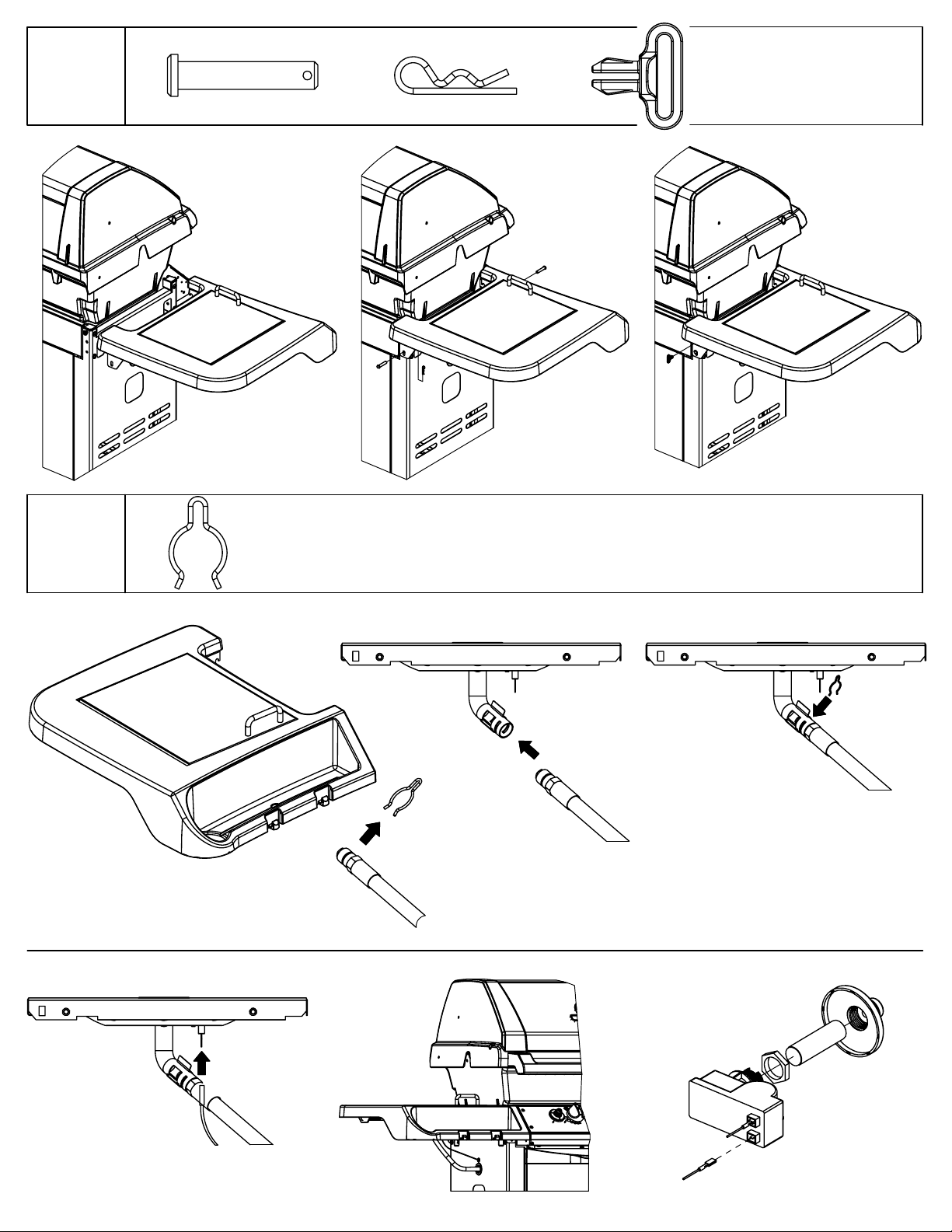

Page 7
10
(2)
(2)
(1)
11
(1)
Page 8
12
(2)
A
(2)
B
(2)
B
E
D
C
A

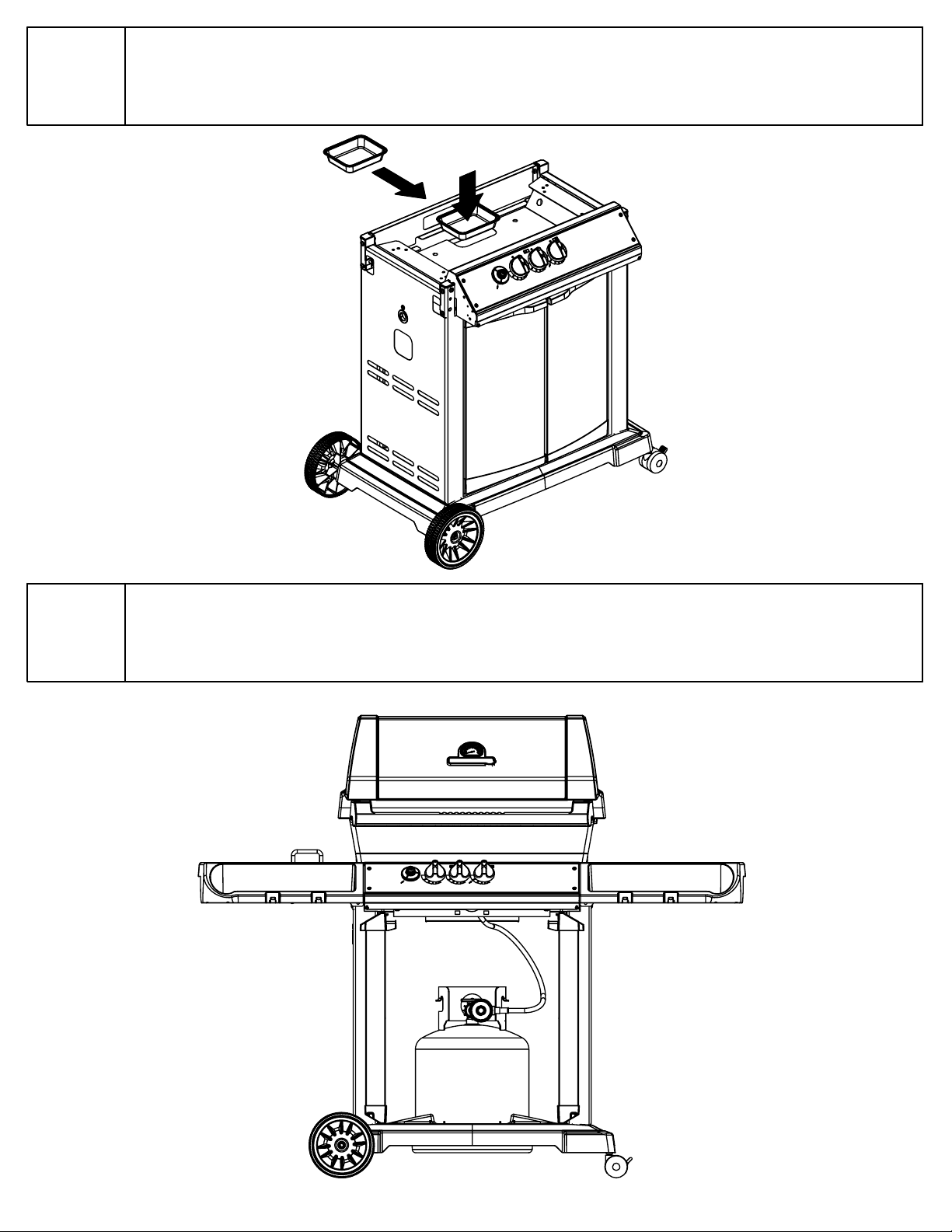

Page 9
13
14
Page 10
PARTS LIST / LISTE DES PIECES / TEILELISTE
KEY # ITEM # DESCRIPTION DESCRIPTION 1955-64 1955-67 4155-64 4155-67
1 34120194 CASTING BOTTOM FOND DU FOYER 1 1 1 1
2 10473-E394 CASTING TOP COUVERCLE DU GRIL
3 10081-BM60 NAMEPLATE PLAQUE D’IDENTIFICATION 1 1
S14009 NAMEPLATE PLAQUE D’IDENTIFICATION
4 10958-E395 TOP CASTING INSERT PANNEAU DE COUVERCLE
10958-E395A TOP CASTING INSERT PANNEAU DE COUVERCLE 1 1
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR 1 1 1 1
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE 6 6 6 6
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE 2 2 2 2
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE 6 6 6 6
9 38170121 GRID - PORCELAIN GRILLE
10 10222-T425 FLAV-R-WAVE FLAV-R-WAVE 1 1 1 1
11 10225-E390 GRID - WARMING RACK GRILLE
15 S10017 BURNER/VENTURI ASSY ENSEMBLE DE BRULEUR
17 10342-245 IGNITOR ALLUMEUR
18 S15500 ELECTRODE ELECTRODE
21 10442-T52 CONTROL ASSY SOUPAPE
10442-T53 CONTROL ASSY SOUPAPE
21A S13467-091 HOSE - SIDE BURNER - LP TUYAU DU BRULEUR LATERAL PL
S13467-132 HOSE - SIDE BURNER - NG TUYAU DU BRULEUR LATERAL GN
Y-11230 COTTER PIN ATTACHE DE CHEVILLE
22 10114-20 HOSE & REGULATOR LP – QCC1 TUYAU ET REGULATEUR PL – QCC1 1
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NAUTREL)
23 10472-K37 CONTROL KNOB BOUTON DE CONTROLE 3 3 3 3
31 10194-E555 CONTROL COVER PANNEAU DE CONTROLE 1 1 1 1
33 10184-R80 RADIATION SHIELD ÉCRAN DE CHALEUR 1 1 1 1
35 10184-E401 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER 1 1 1 1
36 10184-E411 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER 1 1 1 1
37 10184-E461 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 2 2 2 2
37A 10184-E63 SUPPORT-SIDE SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 2 2 2 2
38 10184-E471 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT 2 2 2 2
38A 10184-E62 SUPPORT-SIDE SHELF-RIGHT SUPPORT TABLETTE DE DROIT 2 2 2 2
39 10956-E561 BRACE-REAR SUPPORT ARRIERE 1 1 1 1
40 10958-E81 BASE TABLETTE INFERIEURE 1 1 1 1
41 10956-E571 BRACE-FRONT SUPPORT AVANT 1 1 1 1
42 10958-E782 DOOR PORTE 2 2 2 2
43 10958-E761 SIDE PANEL BLK PANNEAU LATERALE 2 2 2 2
44 10958-E901 PANEL - REAR PANNEAU - ARRIÈRE 1 1 1 1
45 10184-E801 BRACKET - DOOR CATCH PARENTHÈSE - CROCHET DE PORTE 1 1 1 1
50 10711-E561 SHELF - SIDE - RIGHT PLANCHETTE LATERALE – DROIT 1 1 1 1
51 10711-E563 SHELF - SIDE BURNER PLANCHETTE – BRULEUR DE COTE
52 10184-E78 DOOR - TOP CAP - LEFT PORTE - DESSUS - GAUCHE 1 1 1 1
53 10184-E76 DOOR - BOTTOM CAP - LEFT PORTE - LE FOND - GAUCHE 1 1 1 1
54 10184-E79 DOOR - TOP CAP - RIGHT PORTE - DESSUS - DROIT 1 1 1 1
55 10184-E77 DOOR - BOTTOM CAP - RIGHT PORTE - LE FOND - DROIT 1 1 1 1
56 10892-7 WHEEL ROUE 2 2 2 2
111 1
••
••
••11
222 2
111 1
111 1
11
111 1
1•
•1•
1•
•1•
11
•
•
11
1
11
••
11
1
1
11
1
•
11
•
1
•
1
•
1
Page 11
PARTS LIST / LISTE DES PIECES / TEILELISTE
KEY # ITEM # DESCRIPTION DESCRIPTION 1955-64 1955-67 4955-64 4955-67
72 S21420 PUSH NUT POUSSE ECROU 2 2 2 2
75 10338-390 HANDLE POIGNÉE 1 1 1 1
78 10892-15 CASTOR ROULETTES 2 2 2 2
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 8 8 8 8
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 4 4 4 4
81 Y-11545 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 4 4 4 4
82 Y-12673 SHELF - LOCK PIN ÉTAGÈRE - GOUPILLE DE SERRURE 2 2 2 2
82A Y-12855 BOLT- 1/4-20 X 3/8 BOULON – 1/4-20 X 3/8 2 2 2 2
83 S21014 BOLT- 1/4-20 X 3/4 BOULON – 1/4-20 X 3/4 6 6 6 6
84 S15170 AXLE ESSIEU 1 1 1 1
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 20 20 20 20
88 Y-11598 WING NUT - 1/4-20 ECROU – 1/4-20 2 2 2 2
96 S21125 SCREW – 8 X 1/2 VIS - 8 X 1/2 4 4 4 4
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 16 16 16 16
98A Y-12643 SCREW – 8 X 1/2 VIS - 8 X 1/2 12 12 12 12
99 Y-12646 SCREW - SHOULDER - 8 X 1/2 VIS - 8 X 1/2
104 Y-12835 SCREW - 6-32 X 1/4 VIS - 6-32 X 1/4
105 Y-29307 NUT - 10-24 ECROU - 10-24
108 PB20-60 LID HANDLE POIGNÉE
109 S21136 SCREW – 8-32 X 3/8 VIS – 8-32 X 3/8 3 3 3 3
110 10225-T09 GRID GRILLE
111 10390-E10 SIDE BURNER BRULEUR DE COTE
113 10342-T14 ELECTRODE - SIDE BURNER ELECTRODE - BRULEUR DE COTE
114 10393-E401 COVER - SIDE BURNER COUVERCLE LATÉRAL
115 Y-29304 SCREW – 10-24 X 3/8 VIS– 10-24 X 3/8 8 8 8 8
117 10393-E62 SHELF - SIDE BURNER SUPPORT DE BRULEUR DE COTE
123 S15115 GREASE PAN - DISPOSABLE CUVETTE A GRAISSE 1 1 1 1
125 Y-12220 BUSHING DOUILLE
135 Y-12119 3/8 HEYCO BUSHING DOUILLE DE 3/8 HEYCO
22
22
44
11
11
11
11
11
11
111 1
111 1
22
22
44
11
11
11
11
11
11

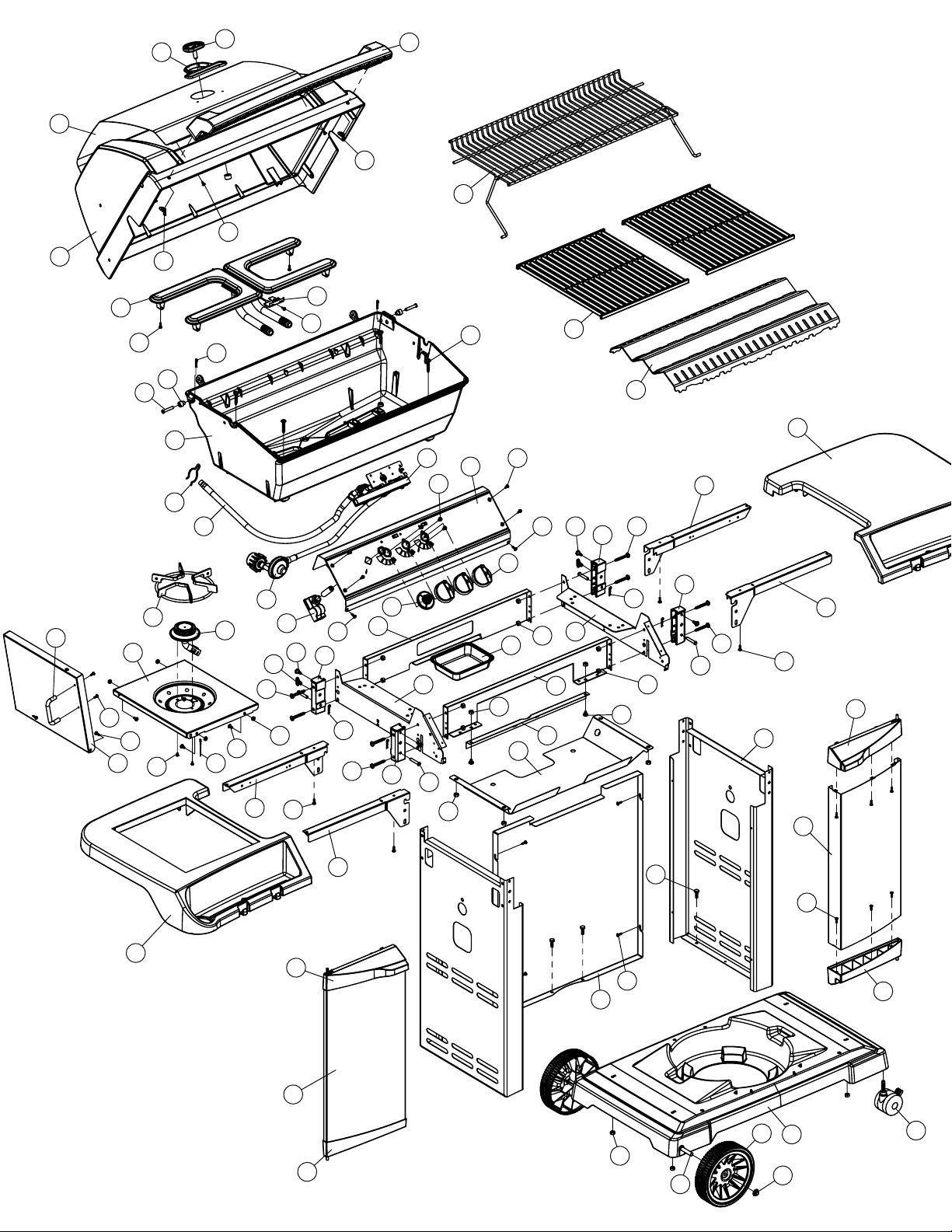

Page 12
