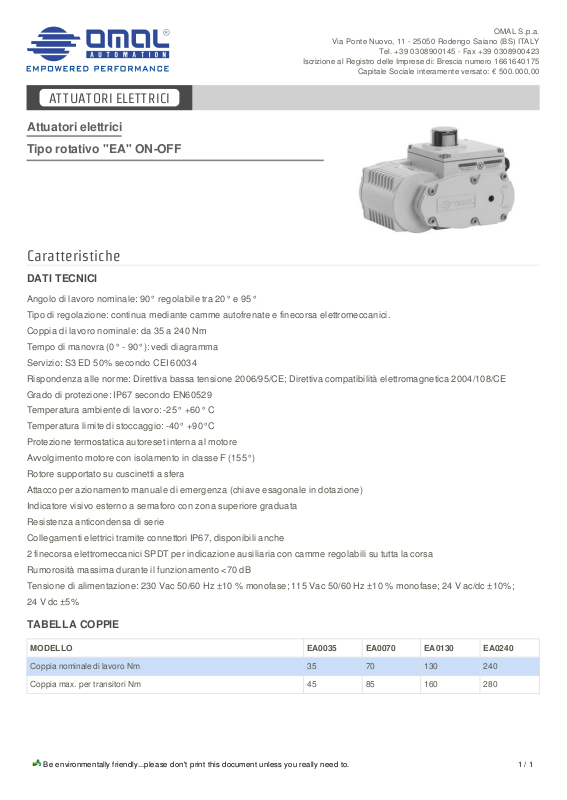

Attuatorielettrici

Tiporotativo"EA"ON-OFF

AT T UAT ORIELETT RICI

Caratteristiche

DATITECNICI

Angolodilavoronominale:90°regolabiletra20°e95°

Tipodiregolazione:continuamediantecammeautofrenateefinecorsaelettromeccanici.

Coppiadilavoronominale:da35a240Nm

Tempodimanovra(0°-90°):vedidiagramma

Servizio:S3ED50%secondoCEI60034

Rispondenzaallenorme:Direttivabassatensione2006/95/CE;Direttivacompatibilitàelettromagnetica2004/108/CE

Gradodiprotezione:IP67secondoEN60529

Temperaturaambientedilavoro:-25°+60°C

Temperaturalimitedistoccaggio:-40°+90°C

Protezionetermostaticaautoresetinternaalmotore

AvvolgimentomotoreconisolamentoinclasseF(155°)

Rotoresupportatosucuscinettiasfera

Attaccoperazionamentomanualediemergenza(chiaveesagonaleindotazione)

Indicatorevisivoesternoasemaforoconzonasuperioregraduata

Resistenzaanticondensadiserie

CollegamentielettricitramiteconnettoriIP67,disponibilianche

2finecorsaelettromeccaniciSPDTperindicazioneausiliariaconcammeregolabilisututtalacorsa

Rumorositàmassimaduranteilfunzionamento<70dB

Tensionedialimentazione:230Vac50/60Hz±10%monofase;115Vac50/60Hz±10%monofase;24Vac/dc±10%;

24Vdc±5%

TABELLACOPPIE

MODELLO EA0035 EA0070 EA0130 EA0240

CoppianominaledilavoroNm 35 70 130 240

Coppiamax.pertransitoriNm 45 85 160 280
