O’Mac MF 34, MF 38, MF 46 User guide

MF 34
MF 38
MF 46

MOTOFERĂSTRĂU

MANUAL DE
UTILIZARE

Cuprins

I. Noțiuni de siguranță

II. Specificații tehnice ......................................4

III. Etichete de avertizare pe utilaj ...................5

IV. Simboluri pe utilaj .......................................6

V. Măsuri de siguranță .....................................7

VI. Siguranța în lucru .......................................10

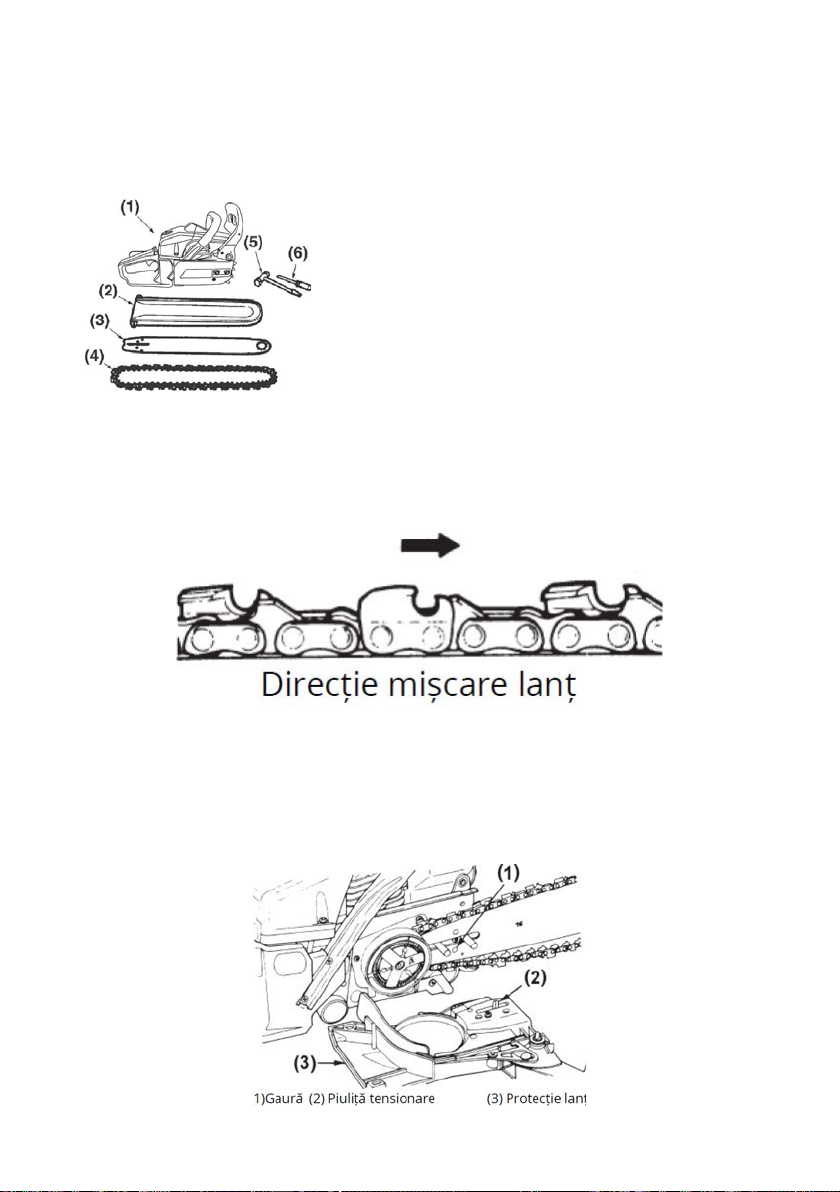

VII. Montarea șinei și a lanțului .......................14

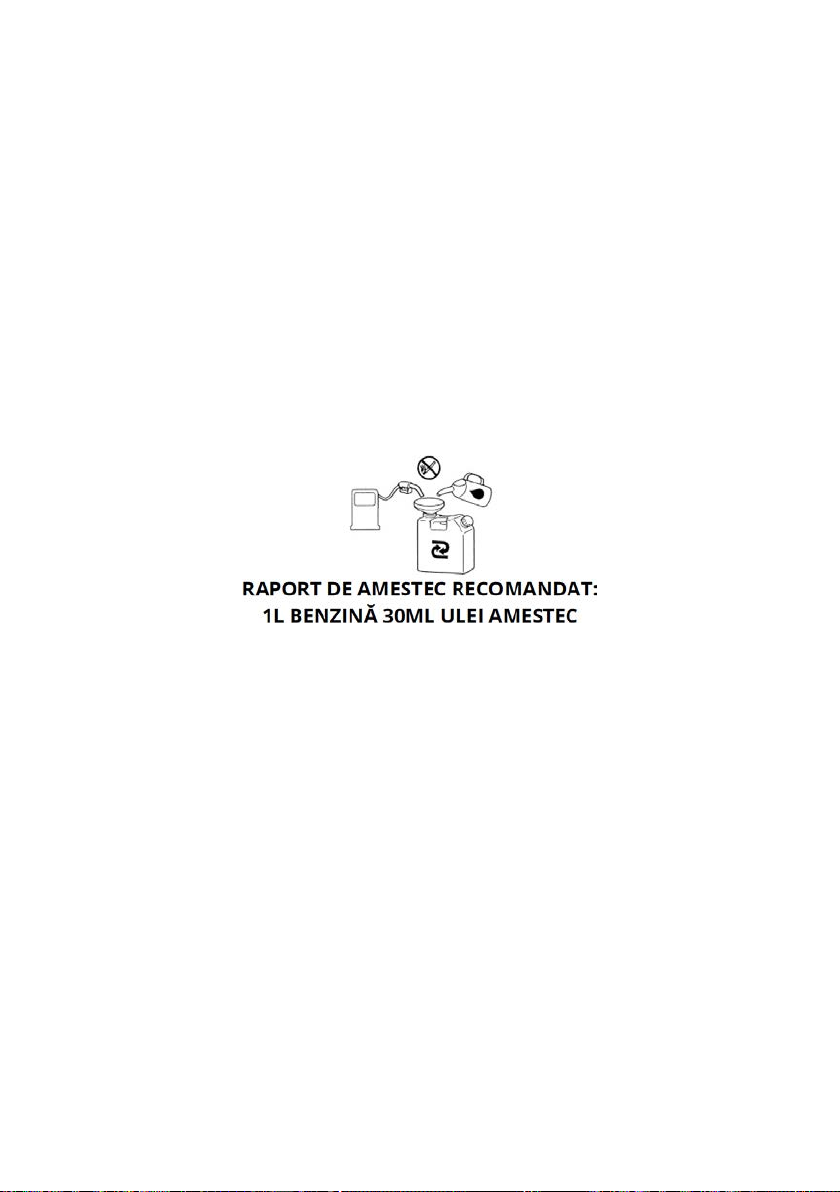

VIII. Combustibilul și uleiul de lanț ..................15

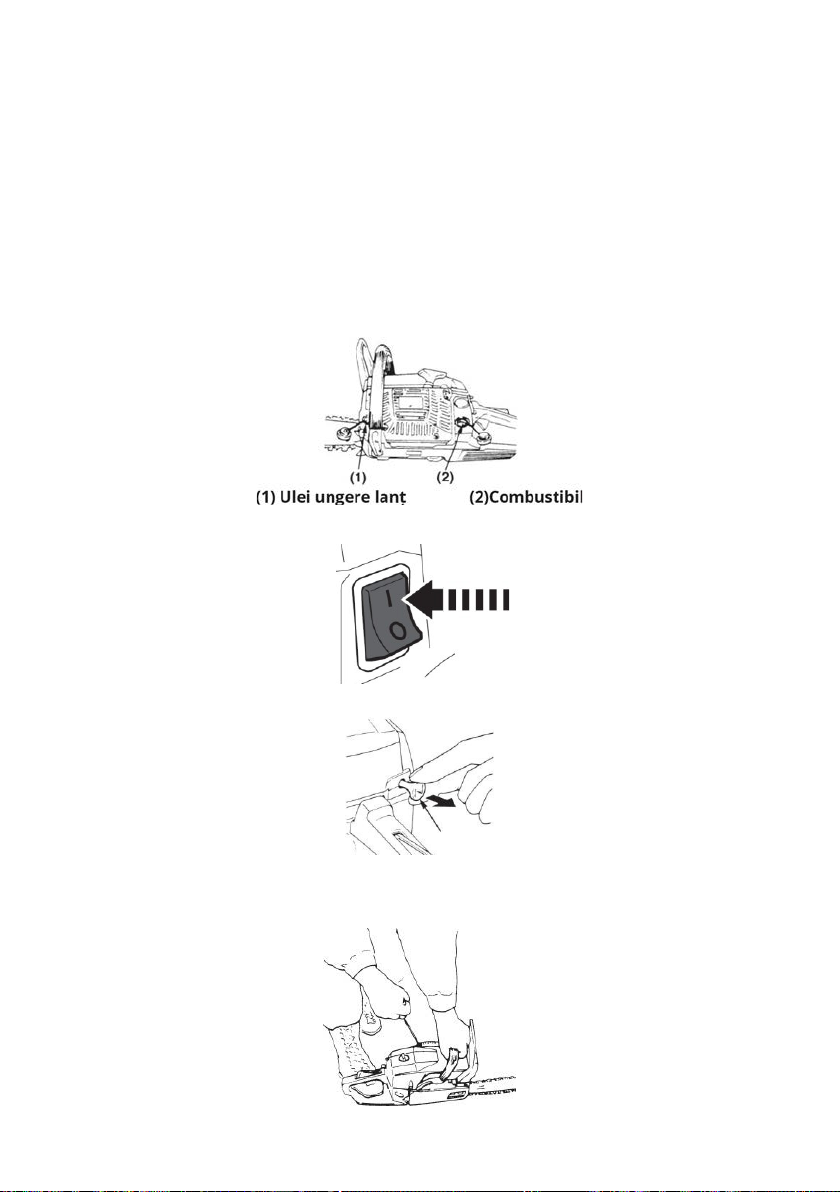

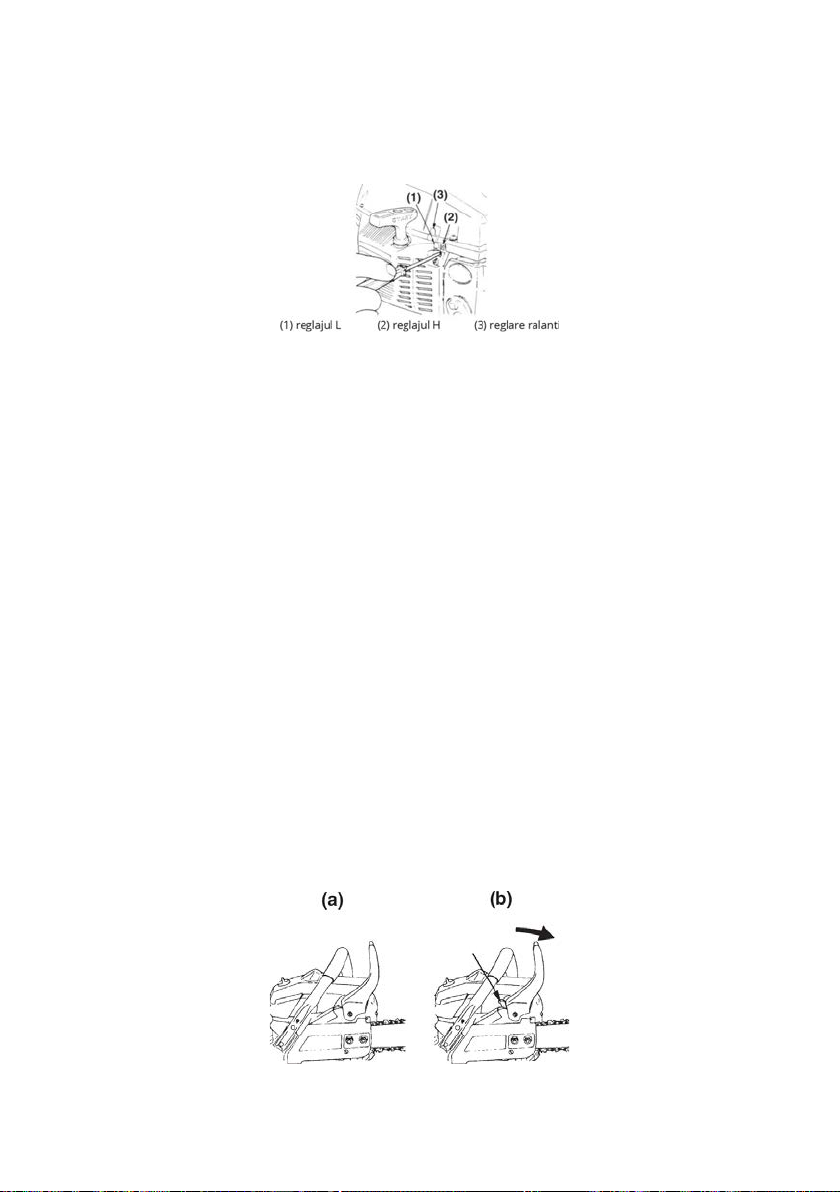

IX. Punerea în funcțiune ..................................17

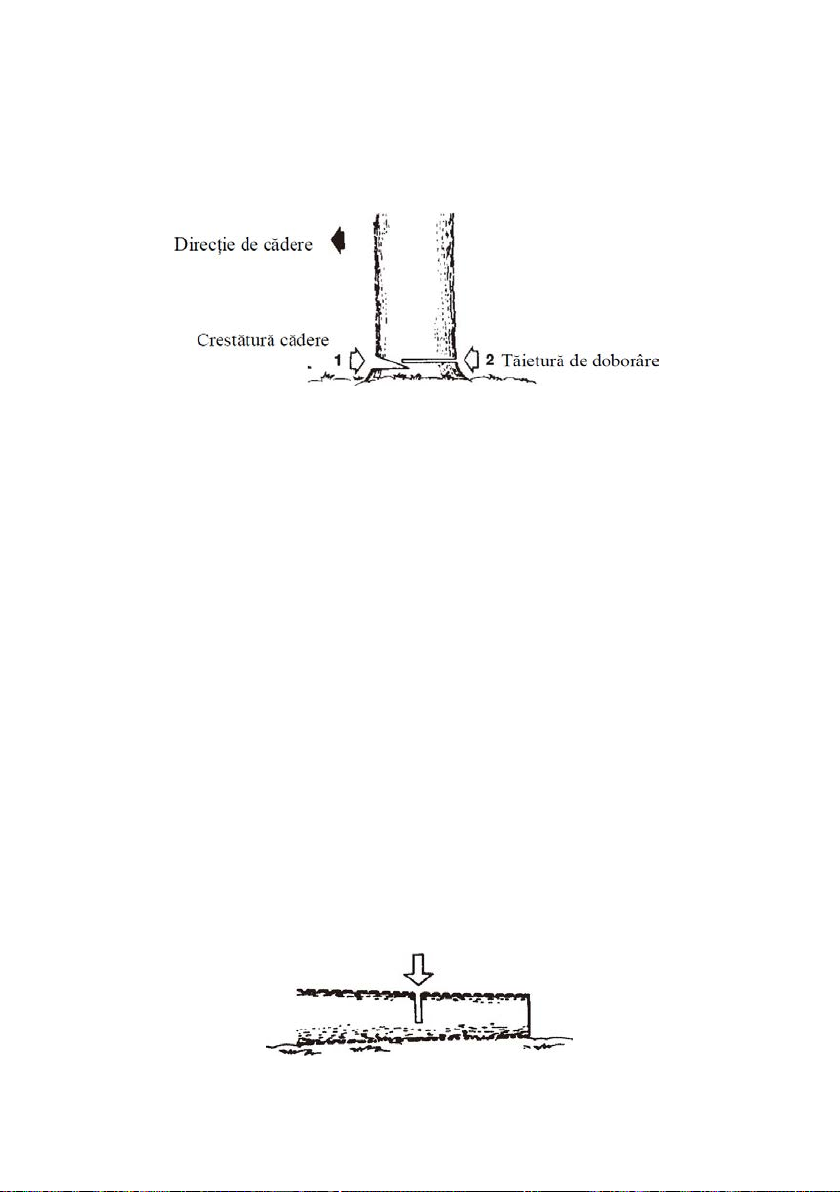

X. Tăierea .........................................................19

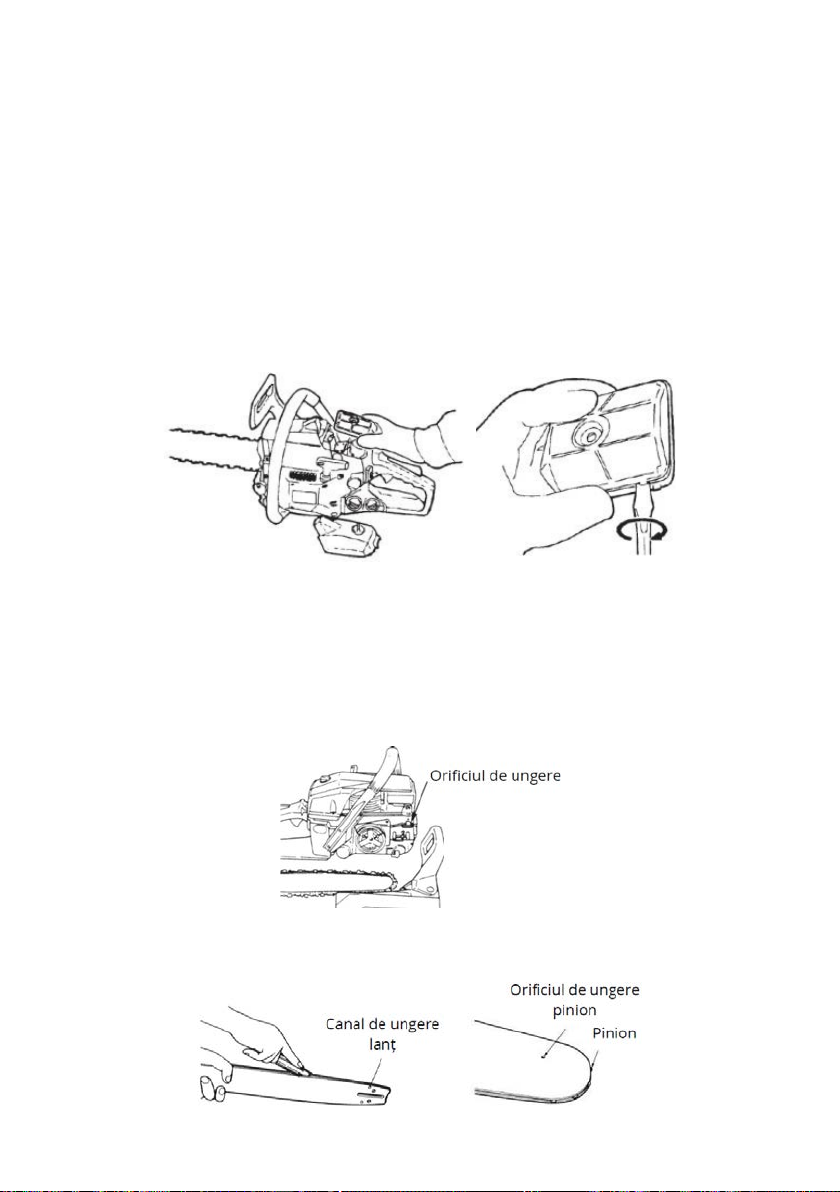

XI. Întreținerea utilajului ..................................24

XII. Note finale .................................................28

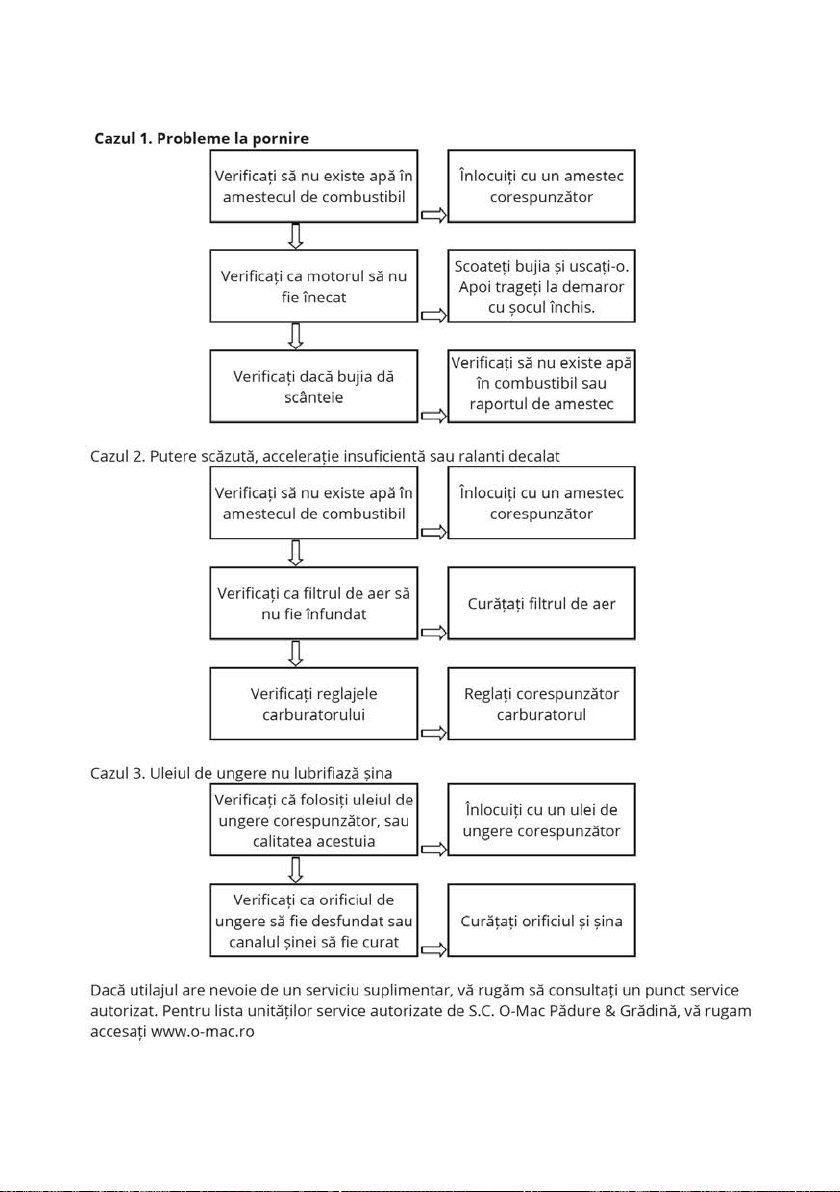

XIII. Ghid de depanare ....................................29

Declaraţie de conformitate CE .........................30

.....................................3

1

Prefață,

Vă mulțumim pentru încrederea acordată cumpărând produsul nostru! Vom
face tot posibilul că pe viitor să ne îmbunătățim și să ne dezvoltăm gama
de produse pentru a veni în întâmpinarea nevoilor și dorințelor dumneav­oastră!
Acest manual este un instrument foarte important! Păstrați-l în permanență
în apropierea produsului achiziționat.
Scopul acestui manual este de a furniza deținătorilor, utilizatorilor, operato­rilor, celor ce oferă spre închiriere și celor care închiriază echipamentul, in­strucțiuni privind măsurile de siguranță și procedurile de utilizare esențiale
pentru utilizarea corespunzătoare și în condiții de siguranță a echipamentu­lui, în scopul în care acesta a fost proiectat.
De asemenea luați în considerare faptul că noi, ca și producători ne
îmbunătățim constant produsele. Din acest motiv ne rezervăm dreptul
de a face modificări ale specificațiilor tehnice fără aviz prealabil, fapt ce
poate genera ușoare diferențe între caracteristicile reale ale produsului
dumneavoastră și cele menționate în acest manual.
Imaginile prezentate au titlu de exemplu, fără să creeze obligaţii contractu­ale. Cu toate precauţiile luate de O-Mac Pădure & Grădină s.r.l., produsele
livrate pot diferi uşor de imagini în ceea ce priveşte culoarea, accesoriile,
aspectul general, particularități, etc.
Așadar vă mulțumim anticipat pentru înțelegere!
Drepturile de autor ne aparțin în totalitate, ca atare este interzisă copierea
și distribuirea în scop comercial a acestui manual.

2

I. Noțiuni de siguranță

a) Citiți cu atenție manualul de utilizare. Familiarizați-vă pe deplin cu metoda corectă
de funcționare a acestei mașini și a mecanismelor sale. Stăpâniți bine modul de oprire
al utilajului și de scoatere din funcțiune;
b)Utilizați echipament de protecție.

Notă: Greutatea indicată pe eticheta de identificare se referă la utilaj, fără accesorii sau

consumabile.

Atenție: Citiți cu atenție manualul înainte de utilizare.

Atenție: Țineți-i la distanță persoanele din jurul zonei de lucru.

Atenție: Risc de leziuni ale mâinilor și picioarelor.

Atenție: Pericol de foc. Utilaj cu suprafețe fierbinți după folosire.

Atenție: Emisii de gaze toxice, nu folosiți utilajul într-o zonă închisă sau insuficient aerisită.

Atenție: Înainte de a efectua orice operațiune de întreținere sau reparație, opriți

motorul și deconectați fișa bujiei.

Atenție: Nu umpleți rezervorul de combustibil în timp ce motorul funcționează.

- Înainte de folosirea utilajului, citiți cu atenție sporită toate informațiile prezentate în acest
manual de utilizare pentru a înțelege pe deplin modul de funcționare și pentru a dobândi
noțiunile necesare manevrării lui.

- Luați aminte că orice manevrare incorectă va poate răni atât utilizatorul cât și alte per­soane și poate scădea semnificativ randamentul produsului achiziționat.

- Păstrați acest manual pentru a-l putea consulta în cazul oricărei neclarități apărute.

- Dacă împrumutați utilajul, este obligatoriu să oferiți și manualul de utilizare pentru a-l citi
înainte de folosire, pentru a evita orice incident neplăcut apărut în urma utilizării neadec­vate.

- Înainte de a folosii utilajul, citiți cu atenție manualul de instrucțiuni pentru a înțelege pe
deplin cum trebuie făcute reglajele și cum trebuie utilizat.

• Datele tehnice pot fi modificate ulterior, fără nici o altă notificare.

• Ilustrațiile sau informațiile prezente în manual pot diferii față de produsul deținut. Anumite
elemente/accesorii sunt prezentate cu titlu informativ, prezența lor în manual nu crează
obligații comerciale.

ATENȚIE /!\ IMPORTANT ! În nici-o circumstanță nu efectuați rodajul !

Utilajul a fost pus în funcțiune de către producător iar funcționarea fără sarcină poate
deteriora, situație ce nu este acoperită de garanție.

3

II. Specificații tehnice

O'MAC MF 34 O'MAC MF 38 O'MAC MF 46

Tip Motor 2T / Benzină 2T / Benzină 2T / Benzină

Putere Maximă Motor (kW/CP) 2.5 / 3.4 2.8 / 3.8 3.4 / 4.6

Putere Motor în Sarcină (kW/CP) 2.25 / 3.0 2.5 / 3.4 3.1 / 4.2

Capacitate Cilindrică (cc) 52 58 62

Turație Maximă Motor (rpm) 12000 12500 12500

Turație Motor în Sarcină (rpm) 10500 10800 10800

Turație Motor la Ralanti (rpm) 3000 3000 3000

Capacitate Rezervor Combustibil (L) 0.55 0.55 0.55

Tip Filtru Aer Nailon Nailon Nailon

Tip Aprindere Digital Digital Digital

Tip Carburator

Pornire

Șoc

Pompă Amorsare Da Da Da

Tip Mâner Mâner spate Mâner spate Mâner spate

Diafragmă

cu valvă fluture

Demaror manual cu

Easy start

Manual cu revenire

automată

Diafragmă

cu valvă fluture

Demaror manual cu

Easy start

Manual cu revenire

automată

Diafragmă

cu valvă fluture

Demaror manual cu

Easy start

Manual cu revenire

automată

Mâner de Prindere Moale Da Da Da

Sistem de Control al Vibrațiilor (VCS) Da Da Da

Tip Șină Ghidaj Sprocket în cap Sprocket în cap Sprocket în cap

Lungime Șină Ghidaj (cm) 40 45 45

Șină Ghidaj (Inch) 15" 18" 18"

Tip Lanț 64DL .325" .058" 72DL .325" .058" 72DL .325" .058"

Tip Frână Lanț Manual și inerțial Manual și inerțial Manual și inerțial
Capacitatea Rezervorului de Ulei

Ungere Lant (ml)
Reglaj Pompă Ulei Manual Manual Manual

Sistem Reglare Lanț Din lateral Din lateral Din lateral

Nivel de Zgomot dB(A) 117 117 117

Greutate Netă (kg) 5.0 5.0 6.3

Greutate Brută (kg) 7.8 8.0 8.0

260 260 260

4

III. Etichete de avertizare pe utilaj

5

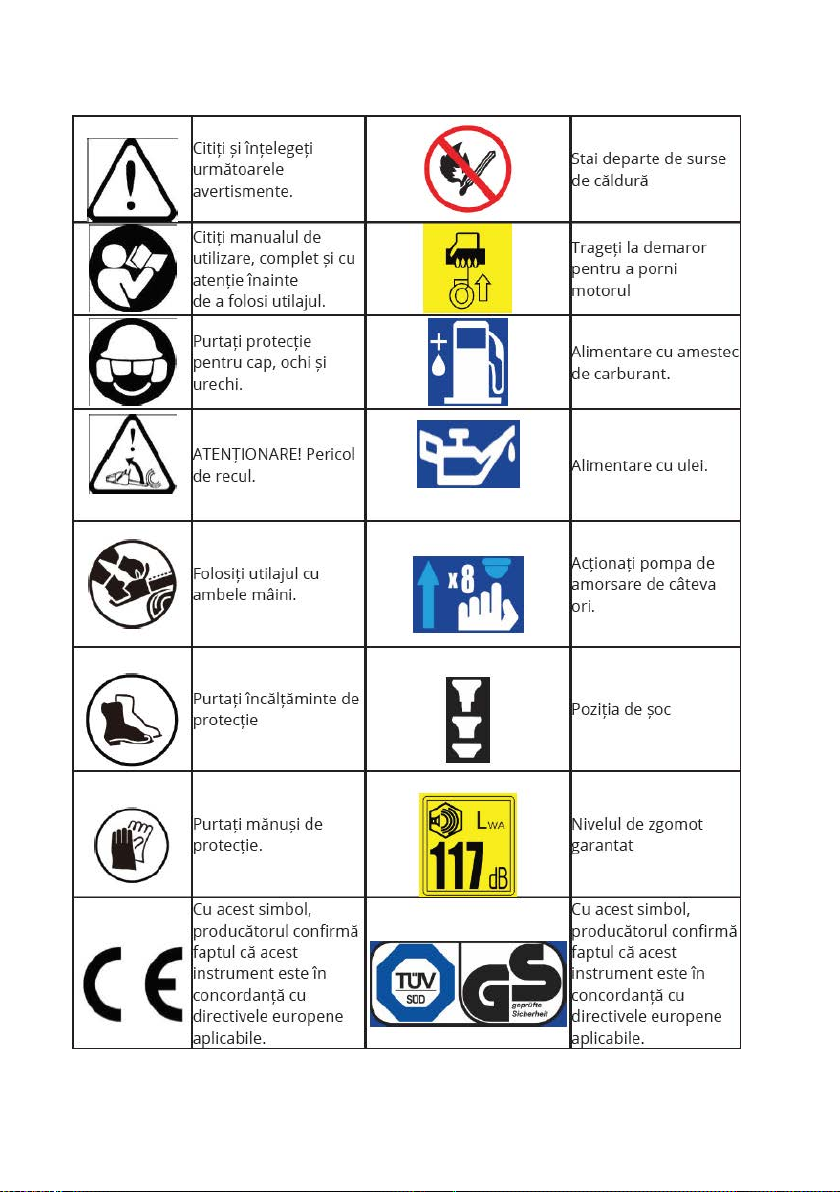

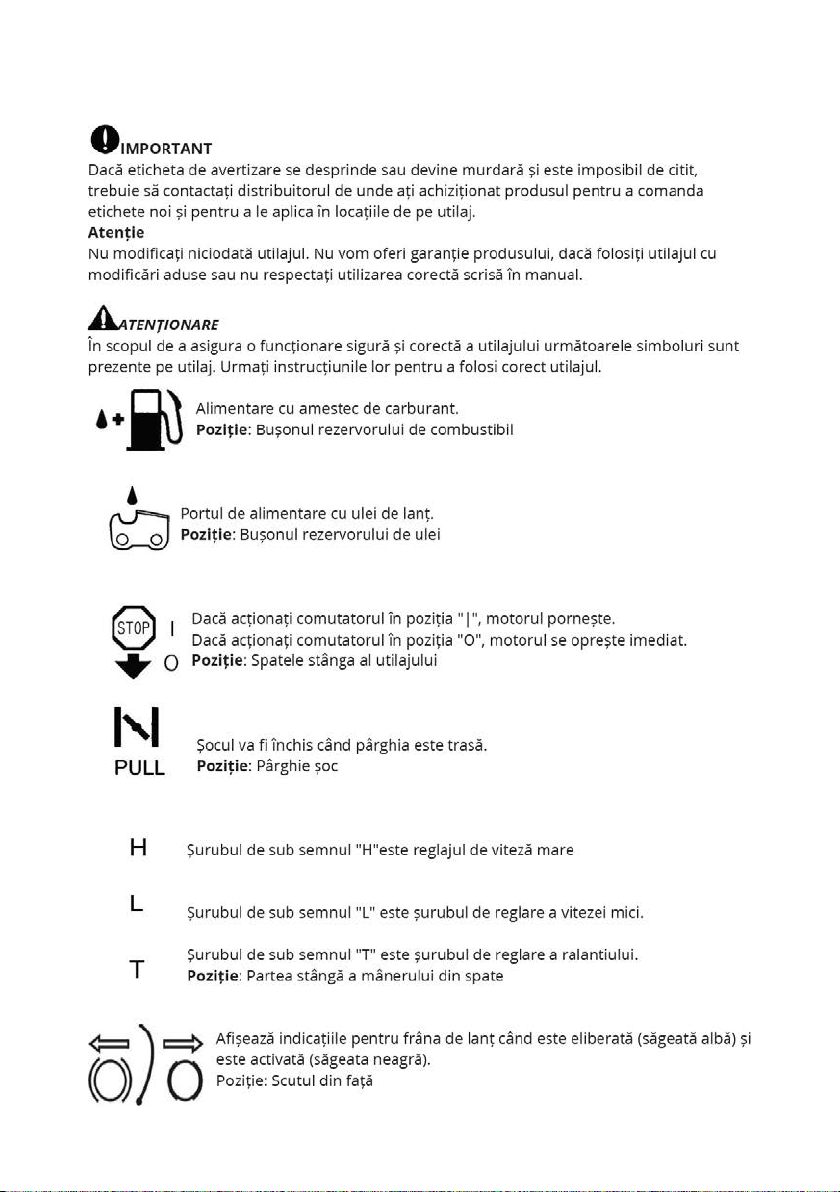

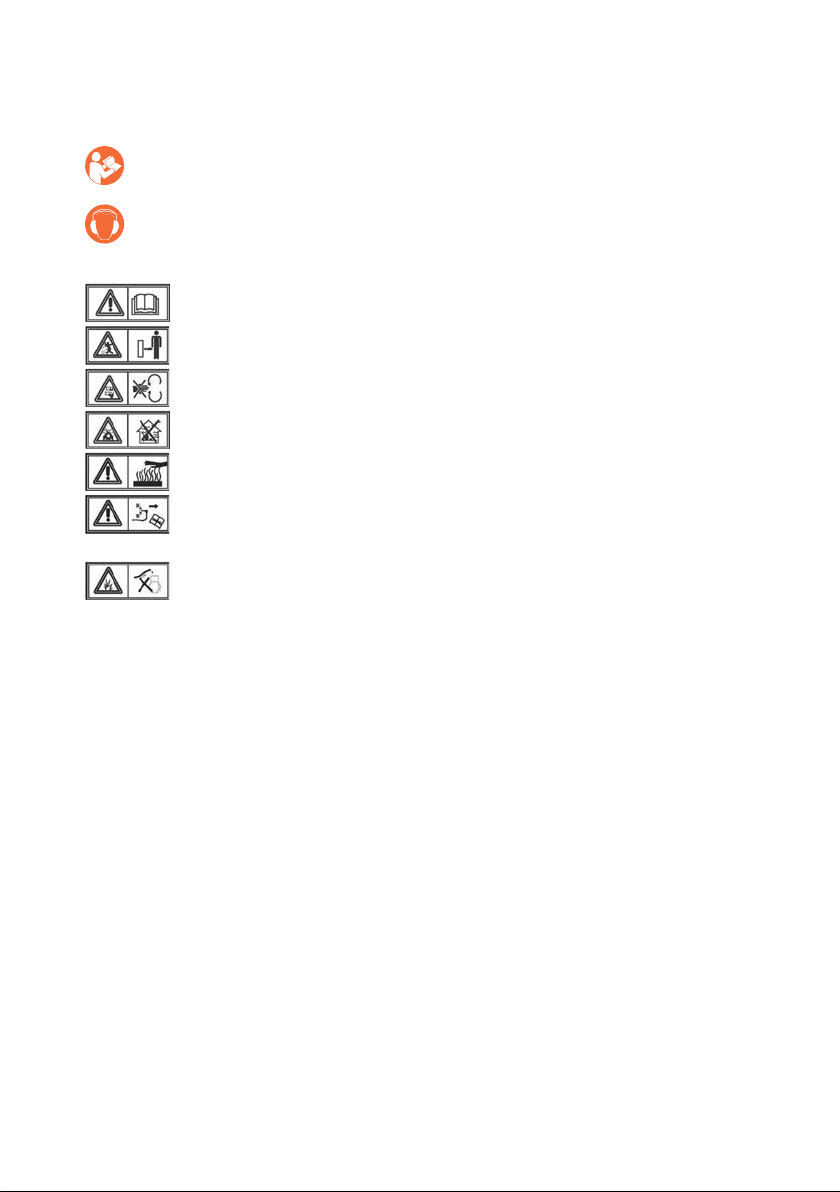

IV. Simboluri pe utilaj

6

V. Măsuri de siguranță

ATENȚIE- CITIȚI ÎNAINTE DE FOLOSIRE
Acest utilaj este o unealtă de tăiere rapidă și puternică și, ca urmare, trebuie luate
măsuri speciale de siguranță pentru a reduce riscul de vătămare corporală.

Citiți cu atenție acest manual înainte de a folosi utilajul. Conține instrucțiuni importante de
siguranță, întreținere și utilizare. Citiți cu atenție aceste instrucțiuni, chiar dacă sunteți deja
familiarizați cu folosirea acestui tip de utilaj.
Acest produs nu trebuie utilizat în alt scop decât cel descris. Reglementările locale pot
restricționa folosirea utilajului.

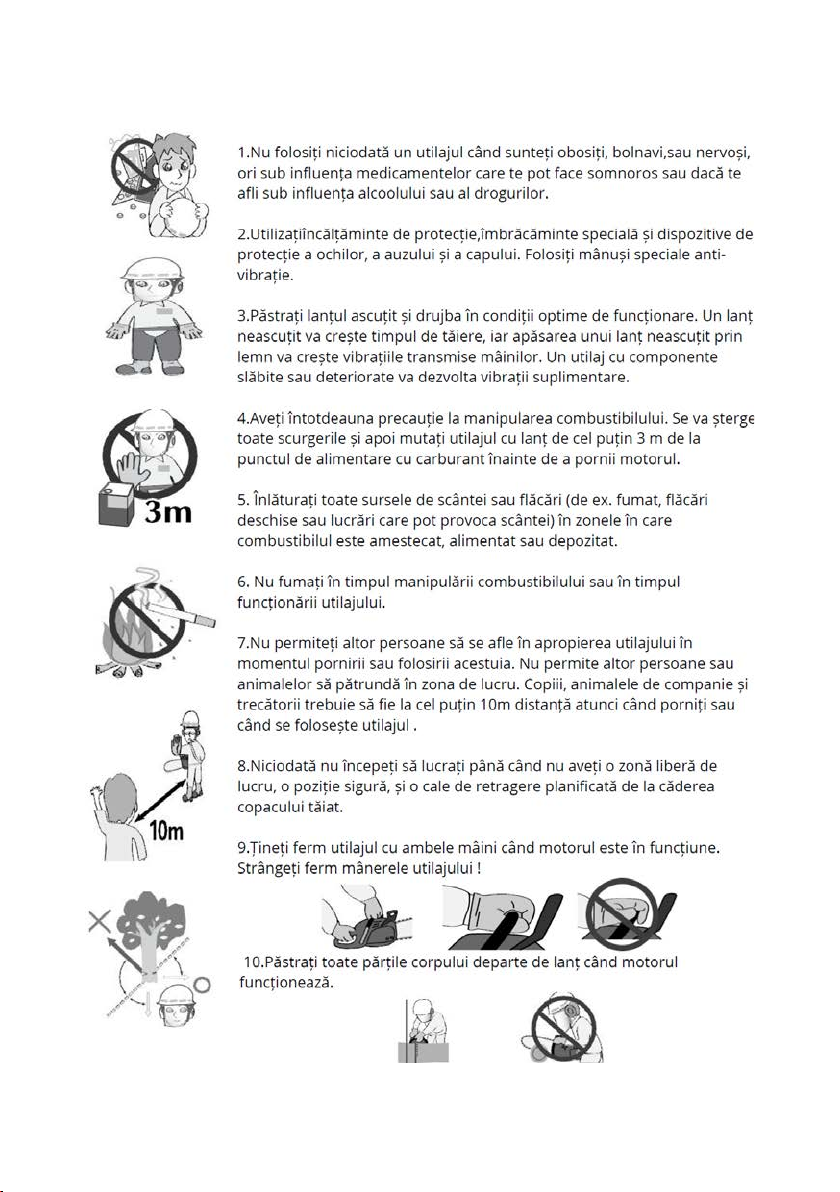

SIGURANȚA OPERATORULUI

Nu folosiți utilajul dacă sunteți obosit, bolnav sau sub influenta unor medicamente, droguri
sau alcool. Nu folosiți utilajul dacă sunteți obosit.

- Purtați întotdeauna echipament de protecție a feței sau ochelari.

- Folosiți întotdeauna echipament de protecție destinat lucrului cu acest utilaj, cum ar fi
haine speciale, mânuși, cizme cu vârfuri de oțel și aderente. Pantalonii speciali pentru lucrul
cu motoferăstraie pot asigura o protecție suplimentară. Nu purtați haine scurte, largi, cum
ar fi eșarfe,bijuterii,sandale, sau desculți. Îmbrăcămintea largă poate fi agățată de ramuri
sau de lanț.

- Purtați o protecție pentru auz. Afecțiunile auditive sunt cumulative.

- Purtați mănuși de lucru anti-alunecare, speciale pentru a vă îmbunătăți aderența pe
mânerul utilajului. Păstrați mânerele utilajului curate, fără ulei și combustibil.

- Nu lăsați niciodată o persoană minoră sau lipsită de experiență să folosească utilajul.
Spectatorii în special copiii și animalele trebuie să fie ținute la distanță în afara zonei de
lucru a utilajului.

- Nu porniți și nu folosiți utilajul într-o zonă închisă. Funcționarea motorului elimina noxe
CO2 (carbon).

- Țineți departe mâinile de lanțul tăietor. Nu prindeți și nu țineți utilajul de lama cu lanț!

- La oprirea funcționării utilajului, asigurați-vă că lanțul s-a oprit din mișcare înainte de a
pune utilajul jos.

- Luați pauză dacă ați folosit pentru o perioadă îndelungată. Expunerea pe termen lung la
vibrații poate duce la boala degetului alb, pierderea simțurilor în mâini și incapacitatea de
a simți și regla temperatura.

- Respectați toate reglementările locale din zona de tăiere sau regulament național.

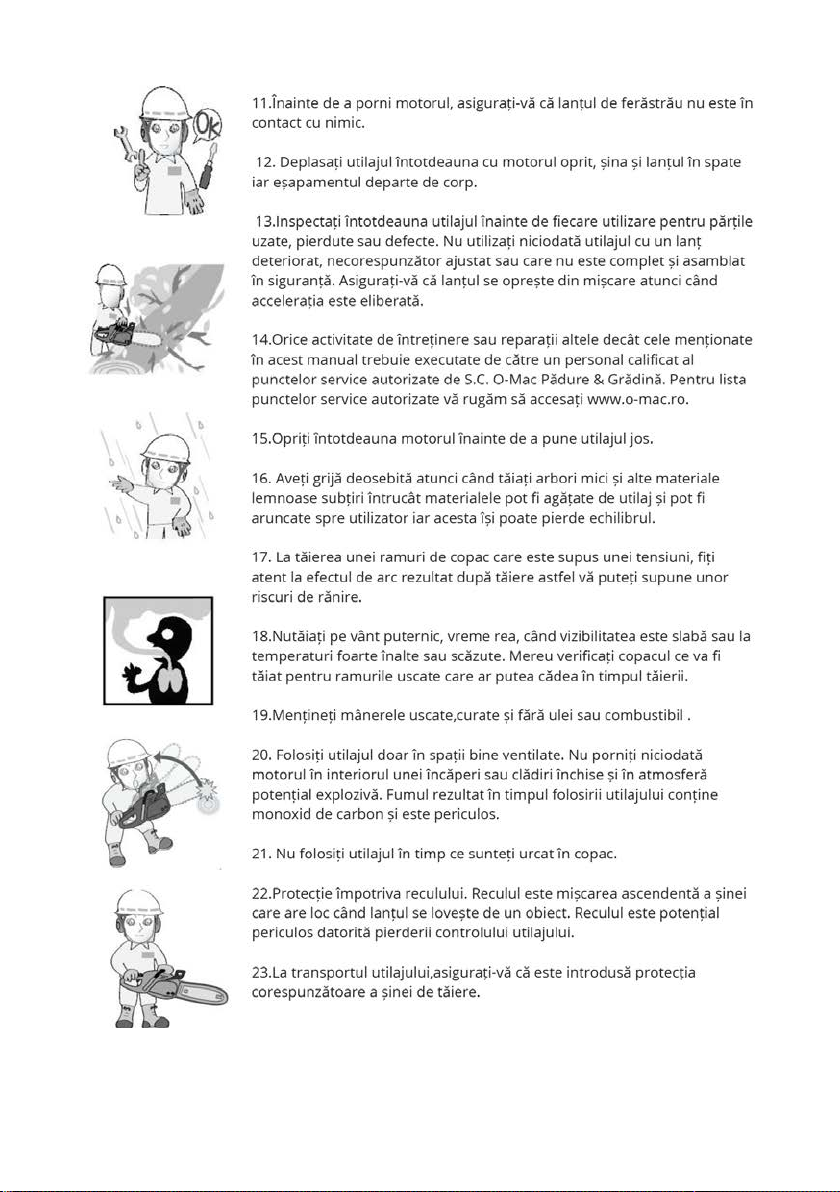

SIGURANȚA UTILAJULUI

- Inspectați cu atenție utilajul înainte de fiecare folosire. Înlocuiți părțile deteriorate înainte
de folosire. Verificați scurgerile de combustibil și verificați elementele de strângere.

- Nu modificați niciodată utilajul și folosiți numai piese de schimb autorizate pentru reparații.

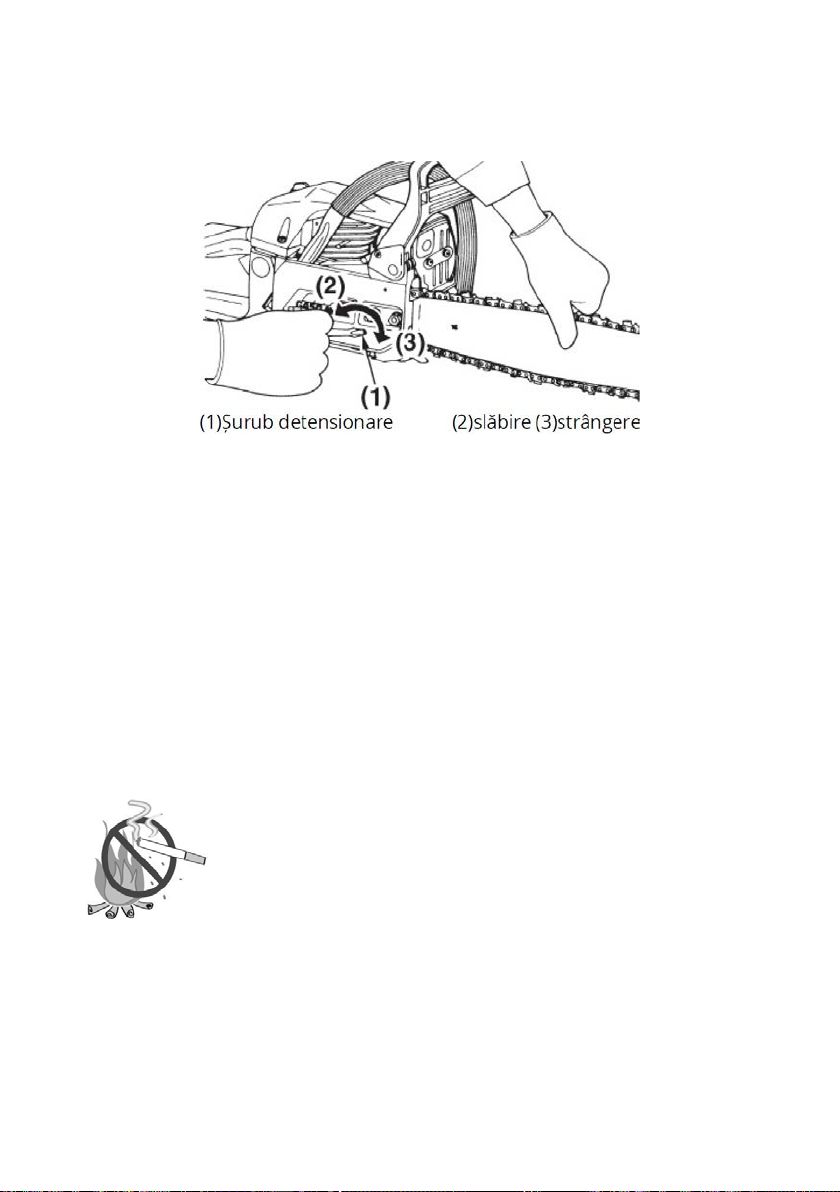

- Verificați tensiunea lanțului înainte de fiecare utilizare și între pauzele de alimentare.

7

Lanțul se va lungii odată cu folosirea în special în timpul perioadei de funcționare. Un lanț
larg este periculos!

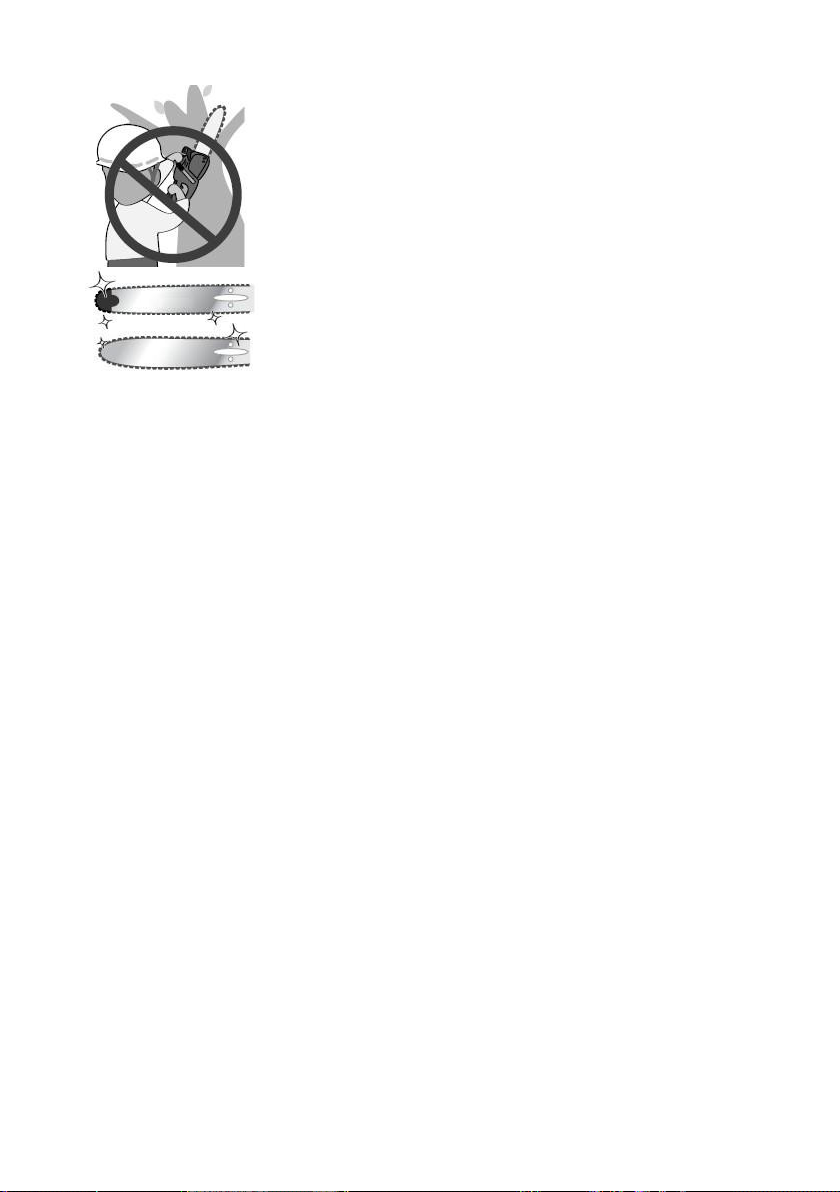

- Nu lăsați niciodată lanțul să lovească nimic. Dacă lanțul intră în contact cu obiecte tari,opriți
utilajul și verificați dacă lanțul este deteriorat. Înlocuiți părțile deteriorate înainte utilizare.

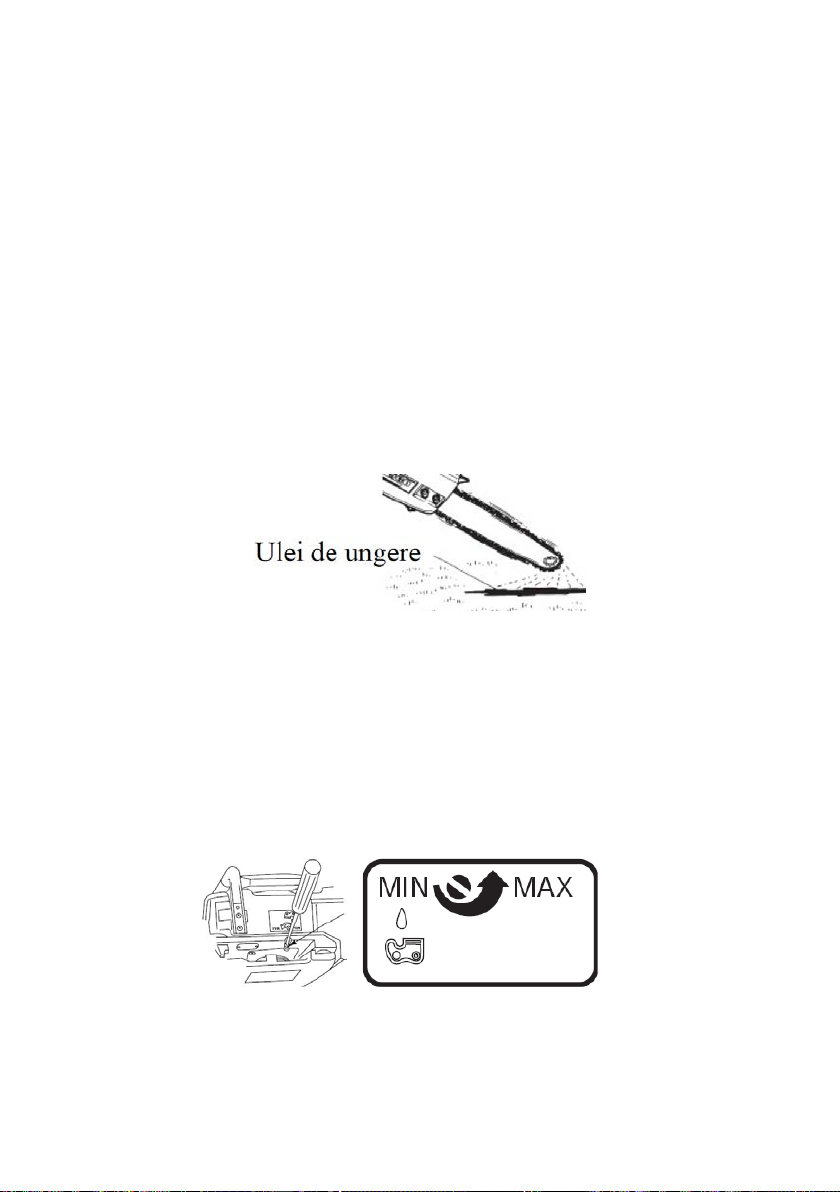

- Asigurați-vă că dispozitivul automat de ungere al lanțului funcționează. Alimentați
întotdeauna rezervorul de ulei pentru ungere, cu ulei curat. Nu permiteți funcționarea fără
ulei de ungere!

- Orice activitate de întreținere sau reparații altele decât cele menționate în acest manual
trebuie executate de către un personal calificat al punctelor service autorizate de S.C.
O-Mac Pădure & Grădină. Pentru lista punctelor service autorizate vă rugăm să accesați
www.omac.ro.

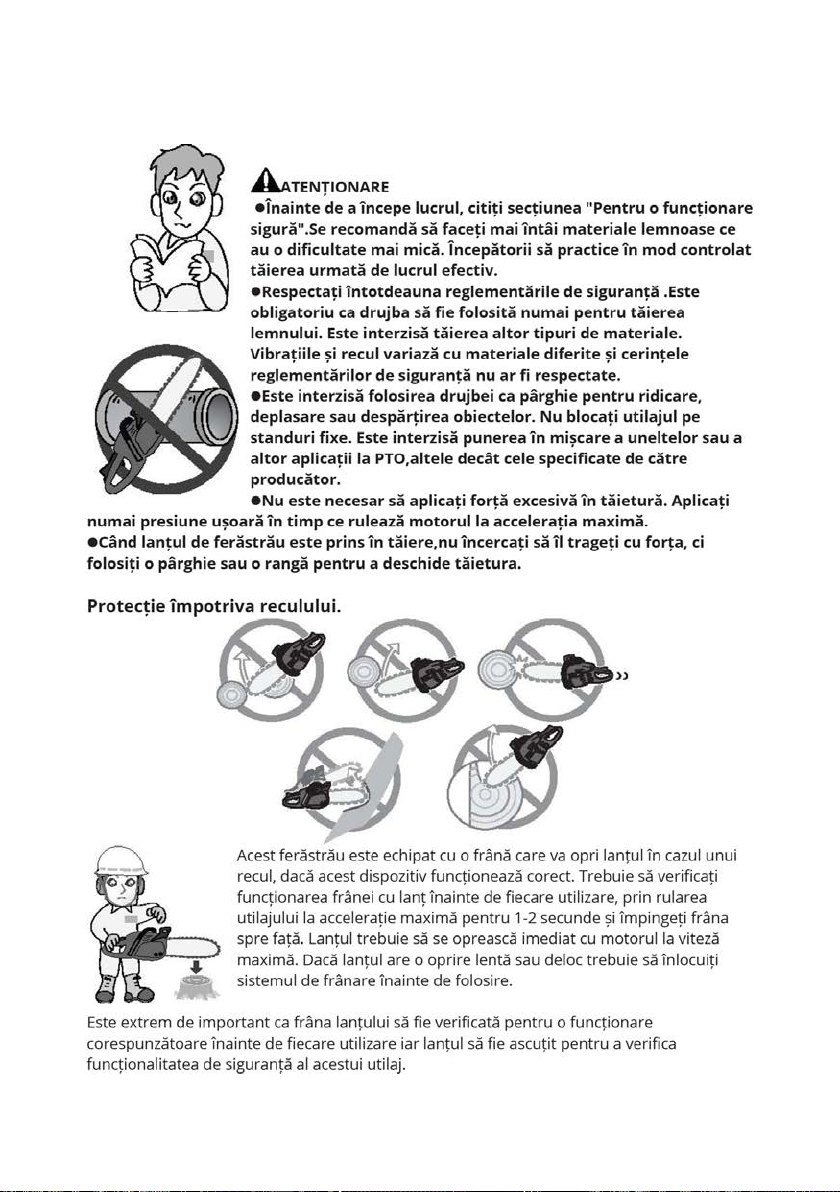

SIGURANȚA FOLOSIRII MOTOFERĂSTRĂULUI

- Nu transportați niciodată utilajul cu lanțul în mișcare, chiar și pentru câțiva pași. Cuplați
frâna de lanț. Pentru distanțe mai mari, opriți motorul, acoperiți lanțul cu dispozitivul de
protecție a lanțului (manșetă) și purtați ferăstrăul într-o poziție orizontală, ținând toba de
eșapament departe de dvs. și lanțul în partea opusă.

- Nu folosiți utilajul pentru tăierea altor materiale decât celor lemnoase!

- Atunci când tăiați lemn pulverizat cu insecticid, utilizați o mască de filtru NIOSH pentru
protecția respirației.

- Opriți imediat motorul cu lanț în cazul în care copiii, animalele, trecătorii sau ajutoarele
intră în zona de tăiere.

- Țineți utilajul ferm cu ambele mâini cu degetul mare fixat pe mânerul din față. Utilajul
trebuie ținut cu mâna dreaptă pe mânerul din spate, iar mâna stângă pe mânerul din față.

- Nu tăiați niciodată cu o singură mână!

- În timp ce tăiați, mențineți o poziție fermă și echilibrată. Păstrați-vă corpul echilibrat și
niciodată nu vă întindeți pentru a ajunge la elementele tăiate.

- Țineți toba de eșapament și lanțul departe de toate părțile corpului în timp ce motorul
funcționează. Păstrați șina de tăiere sub nivelul taliei.

- Luați o poziție laterală utilajului, în timpul tăierii, nici-odată direct în spatele utilajului.

- Planificați, înainte de începerea lucrului, o cale sigură de îndepărtare față de copacul tăiat.

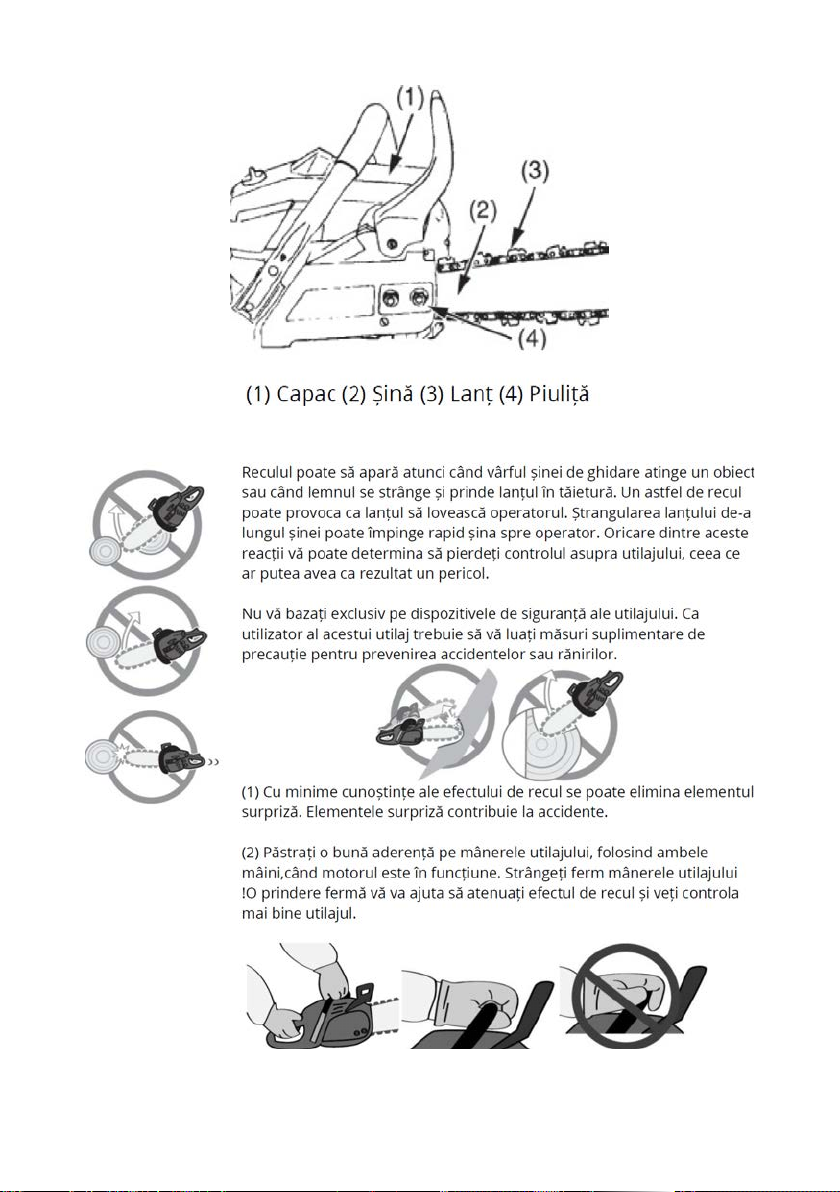

Aveți în considerare reculul utilajului.

- Nu tăiați nici-odată cu vârful șinei de tăiere.

- Folosiți numai șine și lanțuri destinate utilajului. Folosirea altor șine sau lanțuri cu specificații
diferite decât cele acceptate de utilaj poate duce la vătămări corporale și pagube materiale.

SIGURANȚA ALIMENTĂRII CU CARBURANT

- Alimentarea cu carburant se execută în aer liber, departe de surse de foc sau scântei.
Folosiți un recipient destinat depozitării combustibilului.

- Nu fumați și nu permiteți prezența flăcărilor sau scânteilor în timpul alimentării sau în
timpul folosirii utilajului.

- Ștergeți toate scurgerile de combustibil înainte de a pornii utilajul.

8

- Deplasați-vă la cel puțin 3m față de locul alimentării cu carburant înainte de a pornii utilajul.

- Opriți motorul înainte de a scoate bușonul rezervorului de combustibil.

- Goliți rezervorul de combustibil înainte de a depozita utilajul. Depozitați utilajul și
combustibilul acolo unde vaporii de combustibil nu pot ajunge la scântei sau la surse de
căldură.

SIGURANȚA DIN TIMPUL ÎNTREȚINERII

- Întrețineți utilajul în conformitate cu programul recomandat din capitolul destinat întreținerii
utilajului.

- Deconectați bujia înainte de efectuarea lucrărilor de întreținere,cu excepția reglajelor la
carburator.

- Păstrați spectatorii departe de utilaj în timp ce reglați carburatorul.

- Folosiți numai piese de schimb autorizate în timpul reparațiilor sau întreținerii.

- Inspectați utilajul înainte de fiecare folosire, după lovirea utilajului sau expunerea la alte
impacturi pentru a identifica deteriorările produse.

- Asigurați siguranța utilajului în timpul transportului pentru a preveni pierderea de
combustibil sau deteriorarea utilajului.

- Înainte de depozitare, curățați și mențineți utilajul așa cum este descris în capitolul dedicat
depozitării utilajului. Utilizați întotdeauna dispozitivele de protecție atunci când depozitați
utilajul.

- Montați scutul șinei de tăiere în timpul transportului și depozitării.

SIGURANȚA TRANSPORTULUI ȘI DEPOZITĂRII

- Transportați întotdeauna utilajul cu motorul oprit, toba de eșapament departe de corp, iar
șina de tăiere în spatele dumneavoastră.

- Lăsați motorul să se răcească, goliți rezervorul de combustibil, acoperiți lanțul cu protecția
și asigurați utilajul înainte de a depozita sau de a transporta în vehicul.

- Goliți rezervorul de combustibil înainte de a depozita utilajul. Vă recomandăm să goliți
rezervorul de combustibil după fiecare utilizare.

- Dacă combustibilul este lăsat în rezervor, depozitați-l într-o poziție orizontală pentru a
preveni scurgerea carburantului.

- Utilizați întotdeauna protecția șinei de tăiere în timpul transportului și în momentul
depozitării.

- Curățați utilajul înainte de depozitare și întreținere. Depozitați utilajul cu protecția șinei de
tăiere montată și în afara accesului copiilor.

PĂSTRAȚI ACEST MANUAL LA ÎNDEMÂNĂ ȘI CONSULTAȚI-L ÎNAINTE DE FOLOSIRE.

9

VI. Siguranța în lucru

10

24.Nu atingeți niciodată capacul,șina de tăiere,lanțul de ferăstrău cu mâinile goale în timp ce
motorul este în funcțiune sau imediat după oprirea motorului. Ignorarea acestui avertisment
poate duce la arsuri grave datorate temperaturilor mari.

11

AVERTISMENTE DE SIGURANȚĂ LA RECUL

12

(3)Asigurați-vă că zona în care tăiați este liberă de obstacole. Nu lăsați
vârful șinei să atingă un copac, o ramură sau orice altă obstrucție
care ar putea fi lovită în timp ce acționați utilajul.

(4) Tăiați cu motorul la mare viteză.

(5) Nu vă întindeți atunci când tăiați și nu ridicați deasupra umărului .

(6) Respectați instrucțiunile producătorului pentru ascuțire și
întreținere a lanțului.

(7) Folosiți numai șine și lanțuri specificate de producătorul utilajului.

EFECTE ALE VIBRAȚIILOR

Dacă utilizați în continuare instrumente de vibrație înaltă, aceste simptome se vor agrava
probabil, de exemplu:

- amorțeala din mâinile tale ar putea deveni permanentă și nu vei putea să simți deloc;

- veți avea dificultăți în manipularea obiectelor mici, precum șuruburi sau cuiele.

- degetul alb datorat vibrațiilor se poate produce mai frecvent și poate afecta mai multe
degete.

PENTRU PROTECȚIA CORPULUI ÎMPOTRIVA VIBRAȚIILOR

Vă rugăm să respectați următoarele aspecte, pentru a vă proteja sănătatea corpului.

1.Utilizați întotdeauna instrumentul potrivit pentru fiecare lucrare (pentru a face treaba mai
repede și a vă expune la mai puține vibrații).

2.Verificați instrumentele înainte de ale utiliza pentru a vă asigura că au fost întreținute și
reparate corespunzător, pentru a evita creșterea vibrațiilor cauzate de defecțiuni sau de
probleme de uzură.

3.Asigurați-vă că uneltele de tăiere sunt ascuțite astfel încât acestea să rămână eficiente.

4. Reduceți cantitatea de timp în care folosiți utilajul pentru o lucrare sau între lucrări.

5. Evitați strângere excesivă sau forțarea utilajului mai mult decât este necesar.

6. Păstrați utilajul în asemenea mod în care mânerele sale nu se răcesc excesiv între folosiri.

13

VII. Montarea șinei și a lanțului

Un pachet standard conține următoarele elementele ilustrate. Totuși acestea pot varia în
funcție de achiziție.

(1) Unitatea motor
(2) Manșonul șinei de ghidaj
(3) Șina de ghidaj
(4) Lanțul
(5) Cheie de bujie
(6) Șurubelnița pentru ajustarea carburatorului
Montați șina de ghidaj împreună cu lanțul.

ATENȚIE! Lanțul are colțuri foarte ascuțite. Utilizați mănuși
groase de protecție pentru siguranță.

1.Trageți dispozitivul de protecție spre mânerul frontal pentru a verifica dacă frâna de lanț
nu este acționată.

2.Slăbiți piulițele și scoateți protecția șinei.

3.Montați gheara pe utilaj.

NOTĂ: ACORDAȚI ATENȚIE SPORITĂ DIRECȚIEI DE MIȘCARE A LANȚULUI PENTRU A NU-L
MONTA GREȘIT PE ȘINĂ.

4.Montați lanțul pe șină începând prin așezarea lui pe pinionul urmând introducerea pe
canalul de ghidare iar apoi montarea ansamblului șinei cu lanț pe utilaj. Reglați tensiunea
lanțului prin piulița de întindere accesibilă prin gaura de pe capacul de protecție.

14

5. Montați capacul de protecție și strângeți piulițele cu mâna.

6. În timp ce țineți vârful în sus al șinei, reglați tensiunea lanțului prin rotirea șurubului de
tensionare până când lanțul atinge doar partea de jos a șinei.

7. Strângeți bine piulițele cu vârful barei în sus (12 ~ 15 N • m). Verificați apoi lanțul pentru o
rotație netedă și o tensiune corectă în timp ce îl deplasați manual. Dacă este necesar,
reglați-l cu protecția slăbită.

8. Strângeți șurubul întinzător.

Notă:
Un lanț nou își va extinde lungimea la începutul utilizării. Verificați și reglați frecvent
tensiunea, deoarece un lanț liber poate deraia ușor sau poate cauza o uzură rapidă a
acestuia și a șinei de ghidare.

VIII. Combustibilul și uleiul de lanț

Combustibilul

Atenționare!

Benzina este extrem de inflamabilă. Evitați fumatul sau aducerea oricărei
flăcări sau scântei în apropierea combustibilului. La oprirea motorului
asigurați-vă că acesta s-a răcit înainte de a realimenta utilajul. Întotdeauna
mutați utilajul la cel puțin 10 metrii distanță față de locul unde acesta a fost
alimentat cu carburant.

IMPORTANT

• Nu folosiți nici-o dată ulei de motoare în 4 timpi sau ulei de motor în 2 timpi dar cu răcire
prin apă.

• Nu folosiți nici-o dată benzină fără ulei (neamestecată cu ulei)

• Nu folosiți nici-o dată benzină contaminată cu apă!

• Amestecul de carburant care nu a fost folosit pentru o perioadă mai mare de o lună poate
bloca carburatorul și poate provoca ca motorul să nu funcționeze în parametrii optimi.

15

Puneți amestecul de combustibil într-un recipient etanș și păstrați-l într-o cameră rece și
departe de acțiunea razelor solare.

• Cereți la magazinele specializate ulei de amestec pentru motoare în 2 timpi răcite cu aer
și realizați amestecul în raportul indicat.

CUM SĂ AMESTECAȚI COMBUSTIBILUL

1. Se măsoară cantitățile de benzină și ulei pentru amestec.

2. Puneți o parte din benzină într-un recipient curat.

3. Se toarnă toată cantitatea de ulei și se agită bine.

4. Turnați restul benzinei și agitați din nou timp de cel puțin 1 minut. Deoarece unele uleiuri
pot fi dificil de agitat în funcție de ingredientele acestuia, este necesară o agitare adecvată
pentru ca motorul să dureze mult timp. Aveți grijă ca, în cazul în care agitația este insuficientă,
există un pericol crescut de uzură a pistoanelor din cauza amestecului anormal de slab.

5. Marcați corespunzător recipientul pentru a elimina posibilitatea confundării recipientelor.

6. Puneți o indicație clară pe partea exterioară a recipientului de combustibil pentru o
ușoară identificare.

ALIMENTAREA UTILAJULUI

1.Îndepărtați bușonul rezervorului. Puneți bușonul pe o suprafață fără praf sau murdărie.

2.Alimentați cu combustibil la o capacitate de 80% din rezervor. Strângeți bine bușonul
rezervorului de combustibil și ștergeți eventualele vărsări de combustibil.

ATENȚIONARE

1. Alegeți o suprafață plată pentru alimentare.

2. Întotdeauna mutați utilajul la cel puțin 10 metri distanță față de locul unde acesta a fost
alimentat cu carburant.

3. Opriți întotdeauna motorul înainte de alimentare. În acel moment, asigurați-vă că agitați
bine amestecul de carburant din recipient.

4. În cazul depozitării produsului pentru o perioadă lungă de timp, curățați rezervorul după
golirea acestuia, apoi porniți motorul și astfel goliți carburatorul de carburant.

ULEIUL DE LANȚ

Folosiți ulei de motor SAE # 10W-30 pe tot parcursul anului sau SAE # 30 ~ # 40 în vară și
SAE # 20 în timpul iernii.

Notă: Nu folosiți ulei uzat, acest lucru poate provoca deteriorarea pompei de ulei.

16

IX. Punerea în funcțiune

ATENȚIONARE!

Este foarte periculos să folosiți un utilaj cu părți componente deteriorate sau lipsă.
Înainte de a porni motorul, asigurați-vă că toate piesele, inclusiv șina și lanțul, sunt
montate în mod corespunzător.

PORNIREA MOTORULUI

1. Umpleți rezervoarele pentru combustibil respectiv rezervorul de ulei de ungere și strângeți
bușoanele în siguranță.

2. Acționați comutatorul în poziția “I”

3. Acționați pârghia de șoc în poziția închis.

Pentru a reporni un motor cald, lăsați pârghia de șoc în poziția deschis.

4. În timp ce țineți unitatea de ferăstrău în siguranță pe sol, trageți coarda de pornire viguros.

17

5. Când motorului a pornit mai întâi, trageți maneta de accelerație pentru a reveni pârghia
de șoc în poziția deschis și apoi trageți din nou demarorul pentru pornirea motorului.

6. Lăsați motorul să se încălzească cu maneta de accelerație acționată puțin.

ATENȚIONARE!

Aveți grijă la lanțul de tăiere deoarece acesta va începe să se miște odată cu pornirea
motorului.

VERIFICAREA ALIMENTĂRII CU ULEI DE UNGERE

ATENȚIONARE!

Asigurați-vă că ați montat șina și lanțul corespunzător la verificare a alimentării cu ulei. Dacă
nu, piesele rotative pot fi expuse. Acest lucru este foarte periculos.

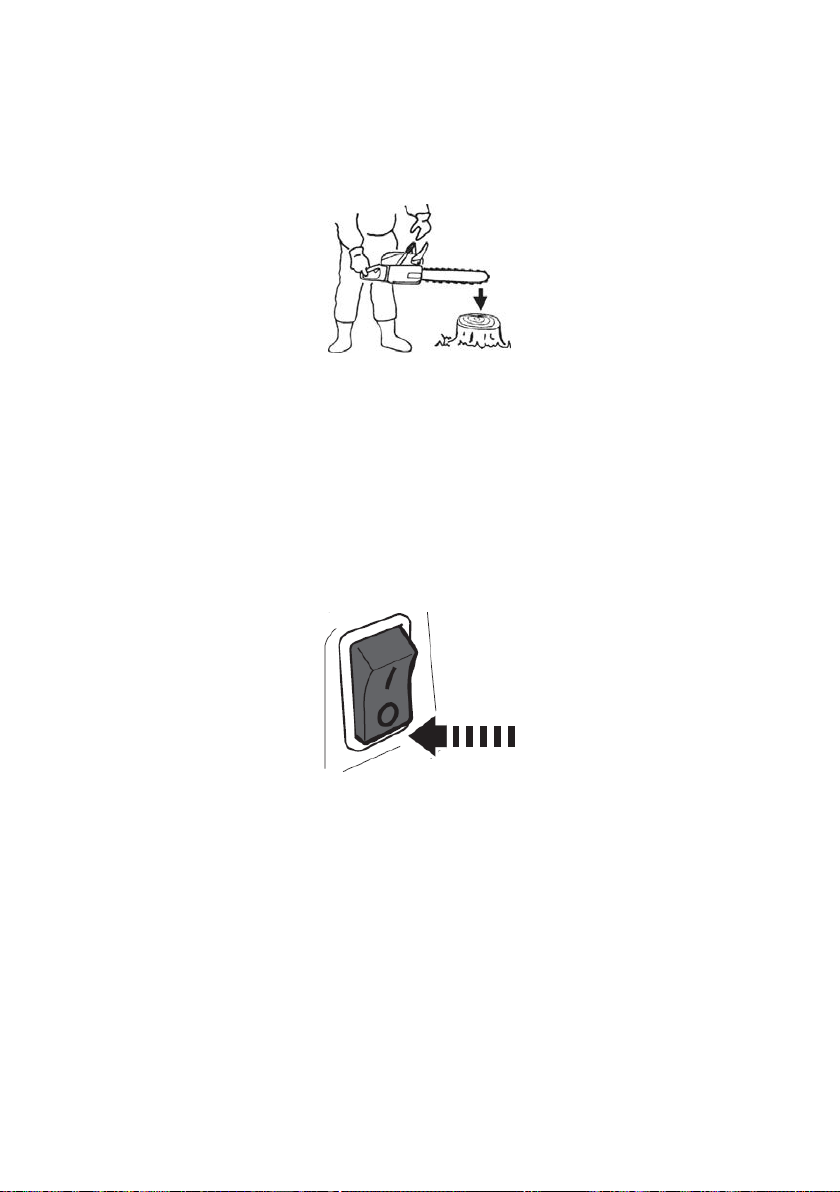

După pornirea motorului, rulați lanțul la viteză medie și verificați dacă uleiul de lanț este
împrăștiat așa cum se arată în figură.

NOTĂ: Debitul de ulei de ungere al lanțului poate fi schimbat prin introducerea unei
șurubelnițe în gaura din partea inferioară a părții ambreiajului. Reglați în funcție de condițiile
de muncă.

ATENȚIONARE!

Nu porniți motorul în timp ce utilajul stă susținut doar într-o mână. Lanțul poate atinge
corpul. Acest lucru este foarte periculos.

Reglarea debitului de ulei ungere lanț

Notă: Rezervorul de ulei ar trebui să devină aproape gol odată cu rezervorul de combustibil,

acesta fiind consumat. Asigurați-vă că ați închis bine bușonul rezervorului după alimentări.

18

REGLAREA CARBURATORULUI

1. Eliberați comanda de accelerație pentru a permite motorului să revină la ralanti

2. Acționați comutatorul motorului în poziția “O” OPRIRE

Carburatorul de pe utilaj a fost reglat din fabrică, dar poate necesita reglaj fin datorită
modificării condițiilor de funcționare. Înainte de a regla carburatorul, asigurați-vă că
filtrele de aer / combustibil furnizate sunt curate și proaspete, iar combustibilul este bine
amestecat. Când reglați, urmați pașii următori:

NOTĂ: Asigurați-vă că reglați carburatorul cu șina și lanțul montate!

1. reglajele H și L sunt restricționate ca posibilitate a rotirii lor, astfel:
reglajul H: -1/4 -1/4
reglajul L: -1/4 -1/4

2. Porniți motorul și lăsați-l să se încălzească la viteză mică timp de câteva minute.

3. Rotiți șurubul de reglare ralanti (T) în sens invers acelor de ceasornic, astfel încât lanțul
ferăstrăului nu se rotește. Dacă viteza de ralanti este prea lentă,rotiți șurubul în sensul
acelor de ceasornic.

4. Efectuați o tăietură de încercare și reglați indicatorul H pentru a obține cea mai bună
putere de tăiere, nu pentru un maxim de viteză.

FRÂNA LANȚULUI

Acest utilaj este echipat cu o frână automată pentru a opri rotirea lanțului la apariția
reculului, în timpul tăierii. Frâna este acționată automat de o forță inerțială, care acționează
asupra greutății montate în interiorul protecției frontale.
Această frână poate fi acționată manual și cu comanda de frână acționată spre șină. Pentru
a elibera frâna, trageți frâna spre mânerul frontal până când se aude un sunet “clic”.

ATENȚIONARE!

Asigurați-vă că verificați funcționarea frânei în timpul inspecției zilnice.

19

Cum se confirmă:

1) Opriți motorul.

2) Țineți drujba orizontal,eliberați mâna de pe mânerul din față, atingeți cu vârful lanțului un
material lemnos sau o bucată de lemn și confirmați funcționarea frânei. Nivelul de operare
variază în funcție de dimensiunea șinei.

În cazul în care frâna nu este eficientă, adresați-vă unui punct service autorizat pentru
inspecție și reparații. Pentru lista punctelor service autorizate vă rugăm accesați
www.omac.ro. Dacă motorul continuă să se rotească la viteză mare cu frâna cuplată,
ambreiajul se va supraîncălzi, provocând deteriorări. Când frâna se cuplează în timpul
funcționării, eliberați imediat maneta de accelerație pentru a opri motorul.

OPRIREA MOTORULUI

1. Eliberați maneta de accelerație pentru a permite motorului să se rotească la ralanti pentru
câteva minute.

2. Acționați comutatorul în poziția “O”(STOP).

20

X. Tăierea

21

Scoaterea dispozitivelor de siguranță, întreținerea necorespunzătoare sau înlocuirea
incorectă a șinei sau a lanțului poate crește riscul de vătămare corporală gravă din cauza
reculului.

Doborârea unui copac

1. Decideți direcția de tăiere având în vedere vântul, înclinarea copacului, localizarea
ramurilor grele, ușurința de a finaliza sarcina după tăiere și alți factori.

2. În timp ce curățați zona din jurul copacului,asigurați o cale bună de lucru și retragere.

3. Faceți o crestătură tăiată la o treime din grosimea copacului pe latură.

4. Faceți o tăietură de cădere din partea opusă și o crestătură la distanță ușor mai mare
decât partea de jos a crestăturii.

ATENȚIONARE!

Când ați doborât un arbore, anunțați ceilalți lucrători și spectatori din jur despre pericolul
iminent.

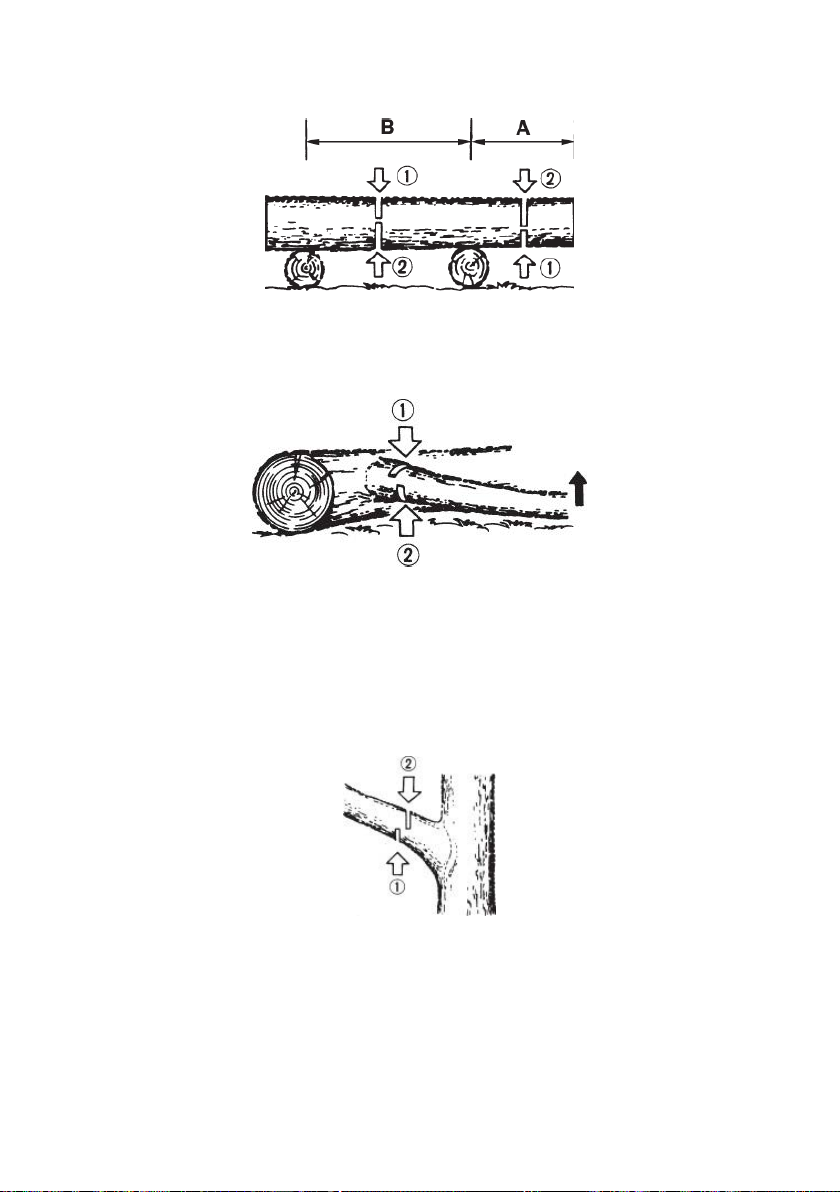

Tăierea buștenilor și a ramurilor

ATENȚIONARE!

- Asigurați-vă întotdeauna stabilitatea. Nu stați pe buștean.

Fiți atenți la rularea unui trunchi tăiat. Mai ales când lucrați pe o pantă, stați în partea
ascendentă a bușteanului.

-Urmați instrucțiunile din secțiunea “Pentru o operare sigură” pentru a evita reculul.

Înainte de a începe lucrul, verificați direcția de îndoire ca forță în interiorul bușteanului care
o să fie tăiat. Finalizați întotdeauna tăierea din partea opusă a direcției de îndoire pentru a
împiedica prinderea șinei în tăiere.

Un buștean întins pe pământ

Tăiați până la jumătate, apoi rotiți bușteanul și tăiați din partea opusă.

22

Un buștean așezat la distanță de pământ

În zona A, tăiați din partea de jos o treime iar apoi terminați prin tăierea din partea de sus.
În zona B, tăiați din partea de sus o treime iar apoi terminați prin tăierea din partea de jos.

Tăierea crengilor copacului căzut

Verificați mai întâi la ce parte creanga este îndoită. Atunci faceți tăierea inițială din partea
îndoită și încheiați prin tăiere din partea opusă.

ATENȚIONARE!

Fiți atent la potențialul recul rezultat al tăierii ramurii.

Tăierea crengilor unui copac aflat în picioare

Tăiaţi de la partea de jos, sfârşind cu o tăietură în jos de sus.

ATENȚIONARE!

1) Nu utilizați un suport instabil sau o scară.

2) Nu vă întindeți mai mult de cât vă permite corpul.

3) Nu tăiați peste înălțimea umărului.

4) Folosiți întotdeauna ambele mâini pentru a ține utilajul.

23

XI. Întreținerea utilajului

ATENȚIONARE!

Înainte de curățare, inspectarea sau repararea utilajului, asigurați-vă că motorul este
oprit și că acesta este rece. Deconectați bujia pentru a preveni accidental pornirea.
Efectuați o scurtă întreținere după fiecare utilizare.

1. Filtrul de aer

Praful de pe suprafață poate fi îndepărtat prin atingerea unui colț al filtrului cu o suprafață
tare. Pentru a curăța murdăria din ochiuri, deschideți filtrul în jumătăți și spălați-l în apă
curată și săpun. Când se utilizează aer comprimat,suflați din interior spre exterior.

Pentru a asambla jumătățile de filtrului, apăsați carcasa până când se aude un clic.

NOTĂ: Când montați filtrul principal, asigurați-vă că canelurile de pe marginea filtrului se
potrivesc corect cu proeminențele de pe capacul cilindrului.

2. Orificiul de ungere cu ulei al lanțului

Demontați șina și verificați orificiul de alimentare cu ulei pentru a verifica dacă este înfundat.

3. Șina

Când șina este demontată îndepărtați rumegușul din canalul de ghidare al lanțului și din
orificiul de ungere cu ulei. Lubrifiați pinionul din vârful șinei.

24

4.Altele

Verificați scurgerile de combustibil al dispozitivelor de fixare și verificați pentru deteriorări
ale pieselor, în special a mânerului și a șinei sau a lanțului. Dacă se constată defecțiuni,
asigurați-vă că le-ați reparat înainte de a folosii din nou utilajul.

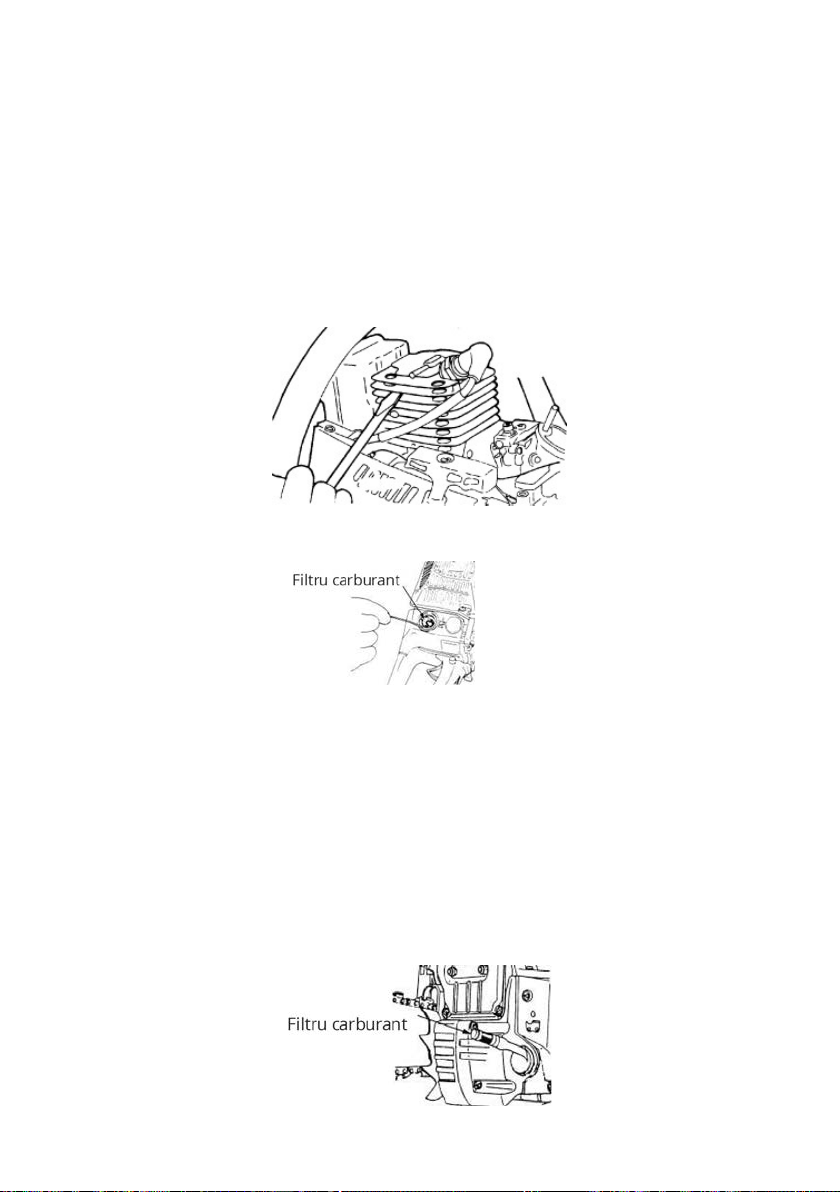

1.Radiatorul cilindrului

Împingerea prafului între aripioarele cilindrului va duce la supra-încălzirea motorului.
Verificați periodic și curățați aripioarele cilindrului după îndepărtarea filtrului de aer și a
capacului cilindrului. La instalarea capacului de cilindru aveți atenție la firele electrice și
dispozitivele de închidere sunt poziționate corect.

NOTĂ: Asigurați-vă că blocați orificiul de admisie a aerului.

2. Filtrul de carburant

(a)Folosind un cârlig de sârmă,scoateți filtrul din orificiul de umplere.
(b)Dezasamblați filtrul și spălați cu benzină sau înlocuiți-l cu unul nou dacă este necesar.

NOTĂ: După îndepărtarea filtrului, utilizați un știft pentru a ține fix capătul furtunului de
aspirație. La asamblarea filtrului, aveți grijă să nu permiteți filtrelor filtrului sau prafului în
interiorul țevii de aspirație.

3. Rezervorul de ulei

Cu un cârlig de sârmă,scoateți filtrul de ulei prin orificiul de umplere și curățați-l în benzină.
Când introduceți filtrul înapoi în rezervor, asigurați-vă că acesta intră prin colțul drept din
față. De asemenea, curățați murdăria din rezervor.

25

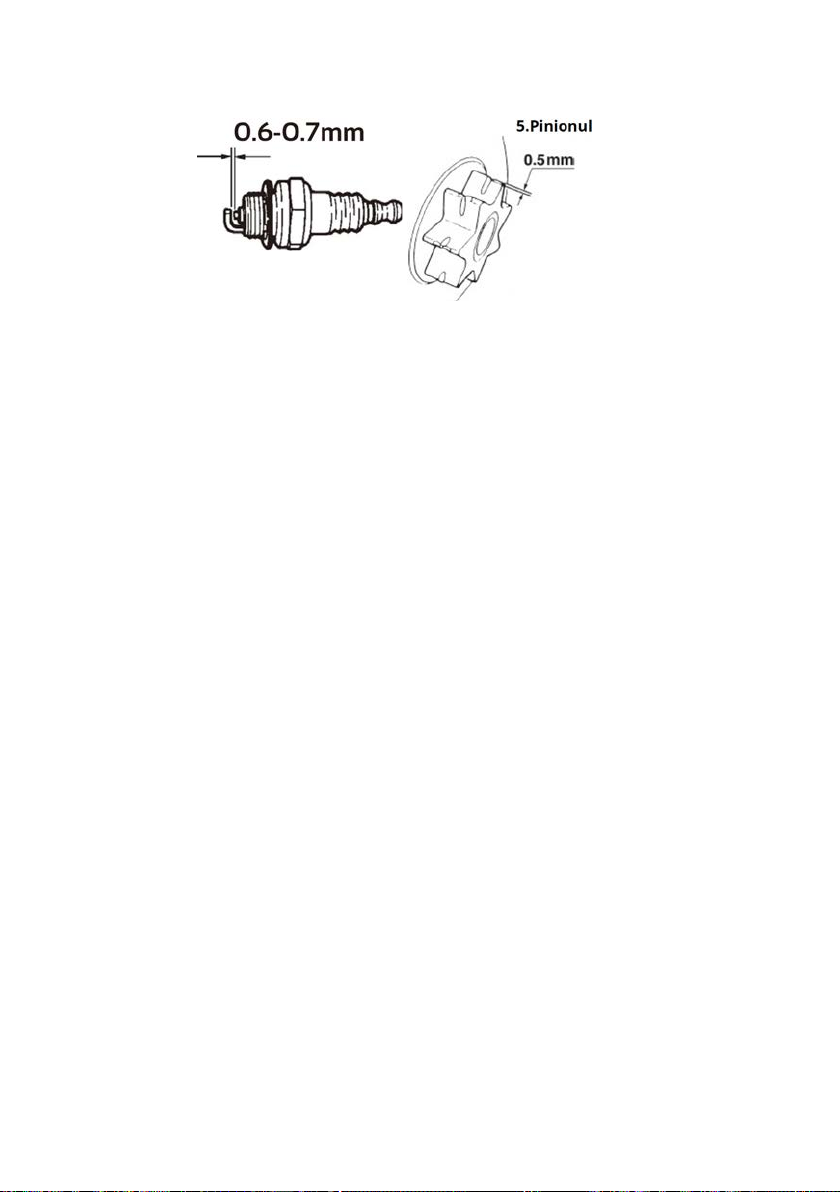

4. Bujia

Verificați pentru crăpături și urme de uzură excesive. Dacă uzura este considerabilă, înlocuiți
piesa cu una nouă. Nu folosiți, nici-o dată, un lanț nou pe o șină uzată sau un lanț uzat pe
o șină nouă.

5. Amortizoarele din față și din spate

Înlocuiți dacă partea aderentă este crăpată sau dacă se observă fisuri pe elementul de
cauciuc.

Lanțul

Atenție!

Este foarte important pentru o funcționarea netedă și sigură să țineți mereu dinții lanțului
ascuțiți.

Dinții trebuie ascuțiți atunci când:

1. Rumeguşul rezultat în urma tăierii devine sub formă de pulbere.

2. Aveți nevoie de forță suplimentară pentru a tăia.

3. Tăietura realizată nu este dreaptă.

4. Vibrațiile cresc.

5. Consumul de combustibil crește.

Standarde ale tăierii:

ATENȚIONARE!

Asigurați-vă că folosiți mănuși de siguranță.

Înainte de:

- Asigurați-vă că lanțul este fix și în siguranță.

- Asigurați-vă că motorul este oprit.

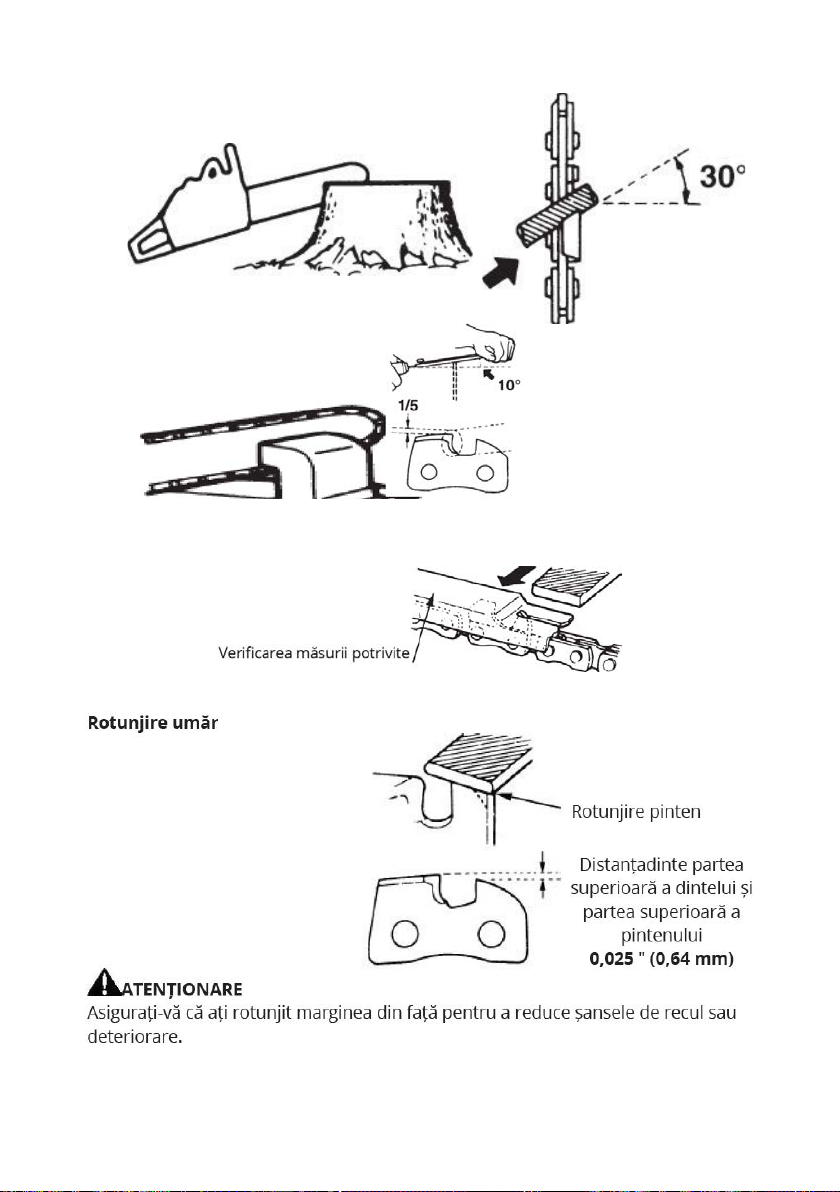

- Utilizați o pilă rotundă de dimensiune corespunzătoare pentru lanțul deținut.

- Așezați pila pe dinte și apăsați în față. Păstrați poziția pilei așa cum este ilustrat.

26

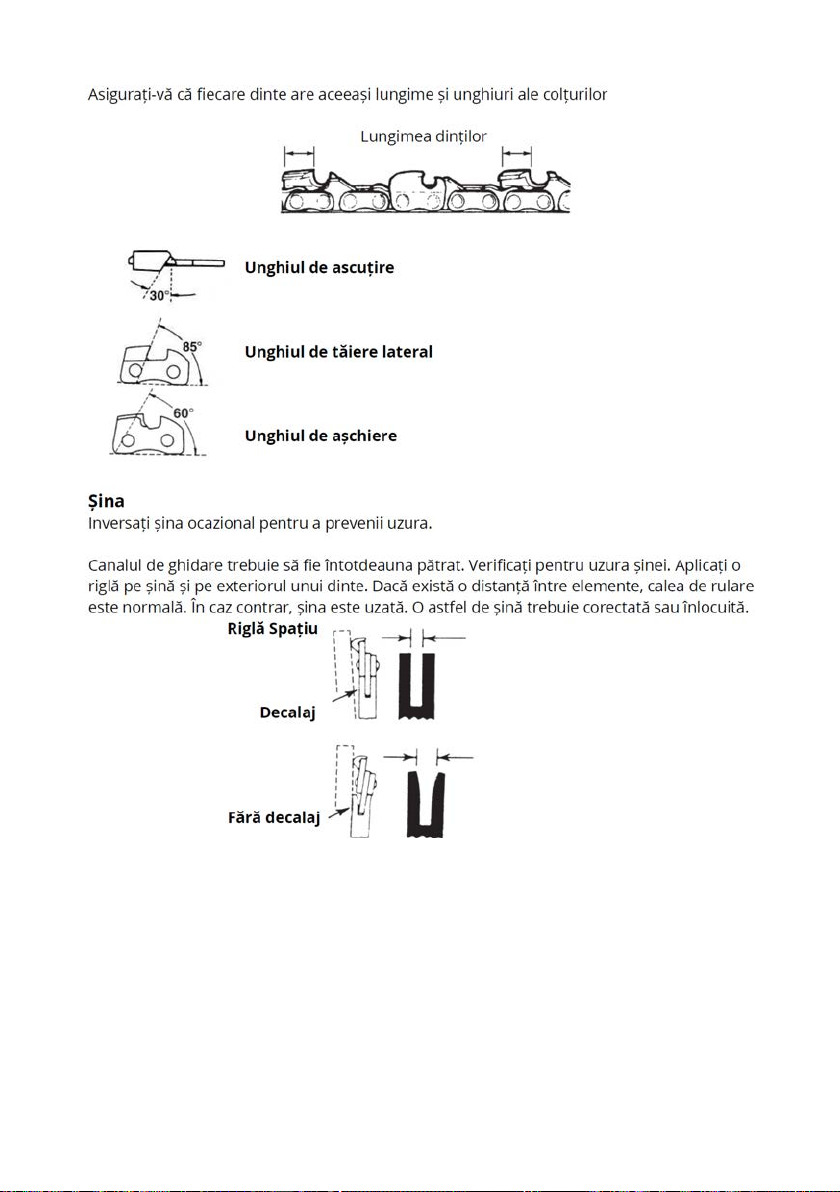

După ce fiecare dinte a fost ascuțit, verificați adâncimea și piliți la nivelul corespunzător ca
în ilustrație.

27

XII. Note finale

Puterea nominala a motorului indicata in acest document este puterea neta produsa
testata pe un motor din productie pentru modelul de motor si masurata in conformitate
cu SAE J1349 la 3.600 rpm (putere neta) si la 2.500 rpm (cuplu net maxim). Motoarele din
productia in masa pot varia de la aceasta valoare. Puterea neta reala pentru motorul instalat
in echipamentul final va varia in functie de numerosi factori, incluzand viteza de operare a

motorului in aplicatie, conditiile de mediu, mentenanta si alte variabile.

28

XIII. Ghid de depanare

29

Declarație de conformitate EC

Noi, SC O-MAC PĂDURE & GRĂDINĂ SRL, cu sediul în PITEŞTI, Str. Depozitelor Nr.27,
declarăm pe propria răspundere că echipamentele identificate prin:
DENUMIREA GENERICA ŞI COMERCIALĂ: Motoferăstrău cu lanț
DESTINAŢIA: Tăiat lemn în gospodărie sau sivicultură
MODELUL: TT-CS5200 / TT-CS5800 / TT-CS6150
TIPUL: O’MAC MF 34 / O’MAC MF 38 / O’MAC MF 46
NUMĂRUL DE SERIE: XXXXXXXXXX
PRODUSE DE: ZHEJIANG TITAN MACHINERY CO.,LTD. NO.8 QUNSHAN ROAD, HUANGLONG

INDUSTRIAL ZONE, 321202 WUYI, ZHEJIANG PROVINCE, CHINA

La care se referă prezenta declarație, respectă prevederile și cerințele esențiale de securitate
și sănătate în muncă în conformitate cu următoarele directive, reglementări tehnice aplicabile,
cu modificarile și completările ulterioare:

2006/42/CEE*  Directiva utilajelor (MD)
2000/14/CEE*  Directiva zgomotului (UE)
2004/108/CEE* as amended by 2014/30/UE  Directiva de compatibilitate electromagnetică (EMC)

2016/1628 CEE *  Directiva privind emisiile

• EN ISO 14982:2009

• EN ISO 28139:2009

• EN ISO 12100:2010

• EN ISO 9207:1995

* Anul de fabricație și numărul de serie sunt indicate pe utilaj.
* Nivelul de putere acustică garantat pentru acest echipament: LWA= 117dB(A)
* Denumirea și adresa persoanei care constituie sau păstreaza documentația tehnică.
SC O-MAC PĂDURE & GRĂDINĂ SRL, cu sediul în PITEŞTI, Str. Depozitelor Nr.27

Date de identificare ale persoanei autorizate să semneze în numele producatorului sau al
reprezentatului autorizat al acestuia declarația de mai sus, care constituie un document cu
efect juridic.

Persoana autorizată: STANCU IONUT-LIVIU

Locul si data la care a fost emisa declaratia: Pitesti, Arges, Romania, 03.08.2020

30

v.2021-1-3
