 Nous vous remercions d’avoir acheté le c aisson étanche PT-048

(désigné ci-après "étui").

 Veuillez lire attentivement ce mode d’emp loi et utiliser correctement

et de façon sûre le produit. Veuillez conserver ce manuel pour pouvoir vous y référer ultérieurement.

 Un mauvais usage peut endommager l’appareil de photo à

l’intérieur du caisson, suit e à une fuite d’eau; la réparation peut s’avérer impossible.

 Avant utilisation, eff ectuez un test préliminaire comme décrit dans

ce manuel.

Limitation de garantie

zToute copie partielle ou tot al e non aut or isée de ce mod e d’e mploi, s auf

pour des besoins privés, est interd ite. La reprod uction non au torisée es t strictement interdite.

zOLYMPUS IMAGING CORP. ne peu t être tenu respon sable de quelque

façon que ce soit de pertes de pro fits ou de réclama tions de tiers en cas de dommages dus à l’utilisation inc orrecte du produit.

Veuillez lire cette section avant d’utiliser le produit

Ce produit est un instrument de précision conçu pour l’utilisation à une profondeur d’eau de 40 m. Veuillez le manipuler avec suffisamment de soin.

zAfin de garantir l’utilisation correcte et sûre du caisson, veuillez lire

toutes les instructions relat i ves à la manipulation et à la vérification du système, ainsi qu’à son entretien et son rangement.

zOLYMPUS IMAGING CORP. ne peut être tenu responsable des

dommages causés à l’appareil par la prés ence d’eau dans le caisson. De plus, les dépenses inhérent es aux dommages causés sur les composantes internes ou à la per te du contenu enregistré à ca use d’une infiltration d’eau dans l’appareil photo ne seront pas remboursées.

zOLYMPUS IMAGING CORP. ne paiera aucune compensation en cas

d’accidents (corporels ou matériels) survenant au cours de l’utilisation de ce produit.

FR 2

Page 3

Pour une utilisation sûre

Ce mode d’emploi utilise divers pictogrammes pour une utilisation correcte du produit et pour prévenir l’utilisateur et d’autres personnes de danger aussi bien que de dommages. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

Indique une situation pouvant entraîner la

AVERTISSEMENT

ATTENTION

mort ou des blessures graves en ignorant cette indication.

Indique une situation pouvant entraîner des blessures de personnes ou des dommages matériels en ignorant cette indication.

AVERTISSEMENT

Garder ce produit hors de la portée des bébés et des enfants. Les types d’accidents suivants pourraient se produire.

• Blessures en faisant tomber sur le corps d’une certaine hauteur.

• Blessures de membres du corps pris dans des pièces en ouvrant et fermant.

• Risque d’avaler des petites pièces, join t, de la graisse silicone et du gel de silice. Consultez immédiatement un médecin si un enfant a avalé des pièces.

• Le déclenchement du flash dev ant les yeux risque de causer un trouble permanent de la vue, etc.

2 Ne pas ranger avec une batterie dans l’appareil photo numérique

laissé dans ce produit. Le ran gement avec une batterie en place pourrait entraîner un e fuite du liquide de la batterie et un incendie.

3 Si une fuite d’eau se produit avec un appareil photo installé dans ce

produit, retirer rapidement la batterie de l’appareil. Il y a un risque d’allumage et d’explosion en générant de l’hydrogène.

4 Ce produit est fabriqué à partir de ré sine. Il y a un ri sque de se bless er

s’il se casse à cause d’un impact violent avec un rocher ou d’autres objets durs. Veuillez le manipuler avec suffisamment de soin.

FR 3

Page 4

ATTENTION

1 Ne pas démonter ni modifier ce produit. Ce qui pourrait causer une

fuite d’eau ou d’autres problèmes. OLYMPUS IMAGING CORP. ne pourra être tenu responsable de dommages, pertes de bénéfice, etc. causés par la perte de données images due à des défauts , opérations de démontage, réparatio n ou modification sur le présent produit par des personnes autres que celles agréées par OLYMPUS IMAGING CORP. ou pour toute autre raison.

2 L’utilisation ou le stockag e du produit dans le s endroits suivant s risque

de causer des mauvais fon ctionnements, de s pannes, des problèmes, des dommages, un incendie, de la buée interne, ou une fuite d’eau. Cela doit être évité.

• Des lieux à température élevée, tels le plein soleil, dans un véhicule fermé, etc., et/ou où il existe de grandes différences de température.

• Des endroits à proximité de feux ouverts

• Des profondeurs sous-marines au-delà de 40 mètres

• Des endroits soumis à des vibrations

• Des endroits trop chauds et humides ou des endroits avec des variation s de t empératures ex tr êmes

• Des endroits où des produits chimiques volatiles sont rangés ou utilisés

3 L’ouverture et la fermet ure dans des endroits av ec beaucoup de sable,

de poussière ou de saleté risqu e de nuire à l’étanchéit é et causer une fuite d’ea u. Cela doit êt r e évité.

4 Ce produit n’est pas un caisson pour amortir les chocs à l’appareil

photo à l’intérieur. Lorsque ce produit avec un appareil photo numérique à l’intérieur est sujet à des impacts ou que des objets lourds sont placés dessus, l’appareil photo numérique risque de devenir endommagé. Veuillez le manipuler avec suffisamment de soin.

5 Ne pas utiliser les produits chimiques suivant s pour le nettoyag e, pour

une protection anticorrosion, pour éviter la formation de buée, pour des réparations ou d’autres raisons. Utilisés pour le caisson directement ou de façon indirecte (avec les produits chimiques vaporisés), ils risq uent de c auser d es fissu res sous haute pression o u d’autres problèmes.

FR 4

Page 5

Produits chimiques qui ne

peuvent pas être utilisés

Diluants organiques volatils, détergents chimiques

Agent anticorrosion Ne pas utiliser d’agents anticorrosion. Les parties

Agents antibuée du commerce

Graisse autre que la graisse silicone spécifiée

Colle

Ne pas nettoyer le caisson avec de l’alcool, de l’essence, un dissolv ant ou d’autres diluants organiques volatils, ni avec des détergents chimiques, etc. De l’eau pure ou de l’eau tiède suffit.

métalliques sont en acier inoxydable ou en bronze. Il suffit de les laver avec de l’eau pure.

Ne pas utiliser d’agents antibuée du commerce. Toujours utiliser le gel de silice déshydratant spécifié.

N’utiliser que la graisse silicone spécifiée pour le joint silicone, sinon la surface du joint risque de se détériorer et une fuite d’eau pourrait se produire.

Ne pas utiliser de colle pour de s réparations ou d’autres raisons. Si une réparation est nécessaire, veuillez contacter un revendeur ou un centre de service de notre compagni e.

Explication

6 Ne pas soumettre le caisson à des traitements brut aux, tels que sauter

à l’eau le caisson à la main ou dans une poche ext érieure ou jeter le caisson dans l’eau, cela pourrait provoqu er des f uites d’ eau. Toujou rs manipuler le caisson avec soin.

7 Si l’appareil photo contenu dans le caisson devait être mouillé en

raison d’une fuite d’eau, etc., essuyez immédiatement toute trace d’humidité et vérifiez le bon fonctionnement de l’appareil une fois le caisson sec.

8 Veuillez retirer le joint ava nt de prendre l’avion, car la diff érence de

pression atmosphérique pourrait rendre l’ouverture du caisson impossible.

9 Afin de garantir la manipulation et le fonction neme nt sans souci et en

toute sécurité de l’appa reil numérique avec ce produit, veuillez lire le mode d’emploi de l’appareil attentivement.

0 En scellant ce produit, faites bien attention à ce qu’aucune matière

étrangère ne soit coincée dans le joint ni sur la surface de contact. Cela peut entraîner une fuit e d’eau.

a L’insertion de votre a ppareil ph oto numérique dans le c aisson après la

prise de photos dans l’eau peut entraîner une perte de transparence de l’objectif à l’intérieur si vous insérez le gel de silice dans le caisson.

FR 5

Page 6

SOMMAIRE

Limitation de garantie.................................. ..........................2

Veuillez lire cette section avant d’utiliser le produit............... 2

Pour une utilisation sûre........................................................3

1. Préparatifs.......................................................................8

Contrôle du contenu de l’emballage...................................... 8

Nomenclature des pièces...................................................... 9

Utilisation des accessoires............................ ...................... 11

Utilisation de la dragonne.................................................. .. 11

Mise en place et retrait de la coiffe de l’écran ACL............. 12

Mise en place...................................................................... 12

Montage et retr ai t du bouchon d’object if ........................ .. ... 12

Utilisation de l’adaptateur de câble fibre optique................. 13

2. Contrôle préliminaire du caisson................................... 14

Contrôle approfondi avant utilisation................................... 14

3. Mise en place de l’appareil photo numérique................ 15

Contrôle de l’appareil photo numérique.............................. 15

Ouvrir le caisson................................................................. 16

Insérer l’appareil photo numérique...................................... 17

Vérifier après insertion....... ............... ........................... ....... 17

Sceller le caisson................................................................ 18

Vérifier le fonctionnement de l’appareil photo installé......... 18

Effectuer les contrôles finaux.............................................. 19

Inspection visuelle............................................................... 19

Test de fuite d’eau...............................................................19

4. Prise de vues sous l’eau ............................................... 20

Types de scènes sous-marines .......................................... 20

Comment sélectionner le mode de scène de prise de vue. 21

Mémorisation AF pendant la prise de vue sous-marine...... 21

5. Manipulation après la prise de vue................................ 22

Essuyer toute goutte d’eau ................................................. 22

Sortir l’appareil photo numérique........................................ 22

Laver le caisson avec de l’eau pure.................................... 23

Sécher le caisson................................................................23

FR 6

Page 7

6. Maintien de la fonction d’étanchéité...............................24

Retirer le joint.......................................................................24

Retirer tout grain de sable, poussière, etc...........................24

Comment appliquer la graisse sur le joint............................26

Installer le joint.....................................................................27

Remplacer les pièces consommables .................................27

7. Annexe...........................................................................28

Fiche technique....................................................................28

FR 7

Page 8

1. Préparatifs

Contrôle du contenu de l’emballage.

Vérifier que tous les accessoires sont bien dans la boîte. Communiquer avec le revendeur si des accessoires manquent ou sont endommagés.

• Courroie de coiffe d’écran ACL

• Coiffe d’écran ACL (sur le boîtier)

• Graisse silicon e

• Adaptateur de câble fibre optique

• Bouchon d’objectif

• Sel de silice (1g)

• Corps du caisson (Vérifier que le joint est installé)

• Adaptateur Noir (PTAC-07) Blanc (PTAC-06)

FR 8

• Dragonne

• Outil de retrait de joint

• Mode d’emploi (ce manuel)

• Liste des distributeurs de OLYMPUS

Page 9

Nomenclature des pièces

1 Poignée 2 Diffuseur de flash

3 Commande de

déclencheur

4 Touche ON/OFF

5 Monture d’accessoire 6 Couvercle avant 7 Molette d’ouverture/de

fermeture

8 Bouchon d’objectif

9 Cache intérieur d’écran

ACL

0 Joint a Écrou de pied b Cache d’arrêt de lumière

FR 9

Page 10

cd e f

kjlm

c Molette de défilement

d Touche ( (REC)

e Touches de zoom

f Touche q

g Touche INFO/Molette

de défilement S

h Molette de défilement

*i Touche OK/AFL (*1)

(*1) En mode de prise de vue Grand angle sousmarin 1 ou Macro sousmarin, la touche OK a la même fonction que la touche AF LOCK (verrouillage AF).

*j Touche E

k Touche /Molette de

défilement T

l Touche MENU m Fenêtre d’écran ACL

Note:

Les pièces de fonctionnement du caisson marquées par * correspondent aux pièces de fonctionnement de l’appareil photo numérique. Lorsque les pièces de fonctionnement du caisson sont activées, les fonctions correspondantes de l’appareil photo numérique seront commandées. Pour des détails sur les fonctions, se référer au mode d’emploi pour l’appareil photo numérique.

FR 10

Page 11

Utilisation des accessoires

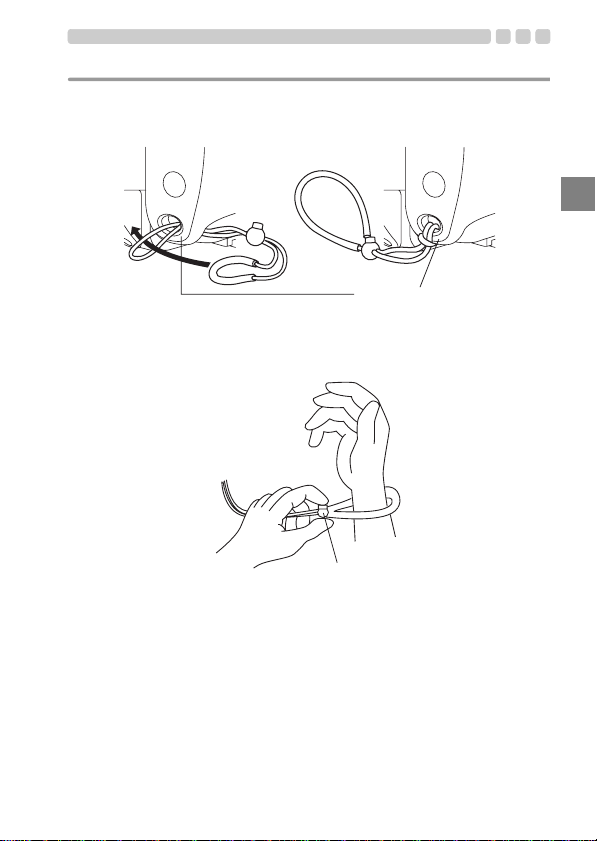

Mise en place de la courroie

Installer la courroie sur le corps du caisson.

Illustration de l’assemblage Assemblage terminé

Dragonne

Œillet de dragonne

Utilisation de la dragonne

Passer la main dans la dragonne accessoire et ajuster la longueur avec la pièce d’arrêt.

Bouton Arrêt

FR 11

Page 12

Mise en place et retrait de la coiffe de l’écran ACL

Mise en place

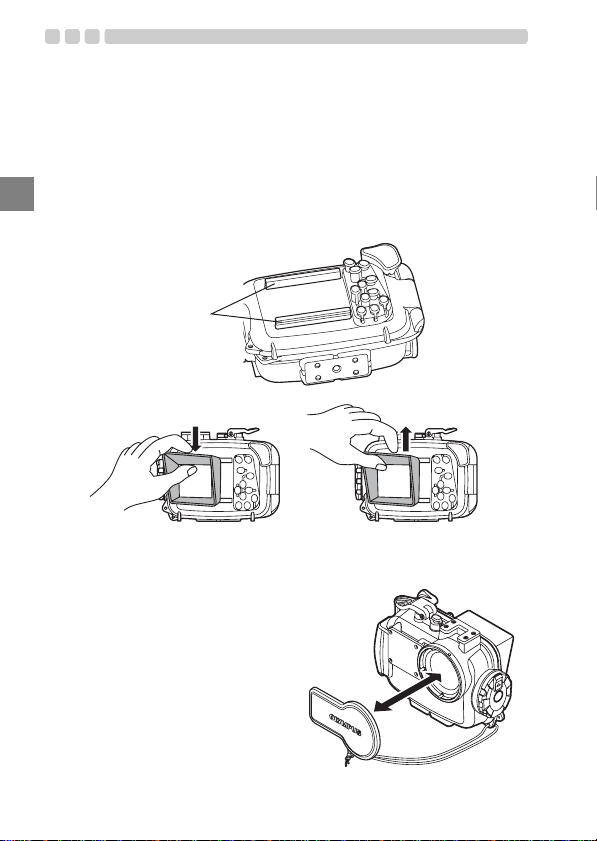

Pousser fortement sur la coiffe d’é cran ACL comme illustré sur le schéma dans les rails situés au-dessus et en-dessous de la fenêtr e d’écran ACL.

Retrait

Retirez la coiffe d’écran ACL des rails au-dessus et en-dessous de la

fenêtre d'écran ACL en éla r gissant la coiffe d’écran ACL.

Guides

Mise en place Retrait

Montage et retrait du bouchon d’objectif

Adapter le bouchon d’objectif sur la bague d’objectif comme mont ré dans la figure. Bien s’assurer de retirer le bouchon d’objec tif avant la prise de vue.

FR 12

Page 13

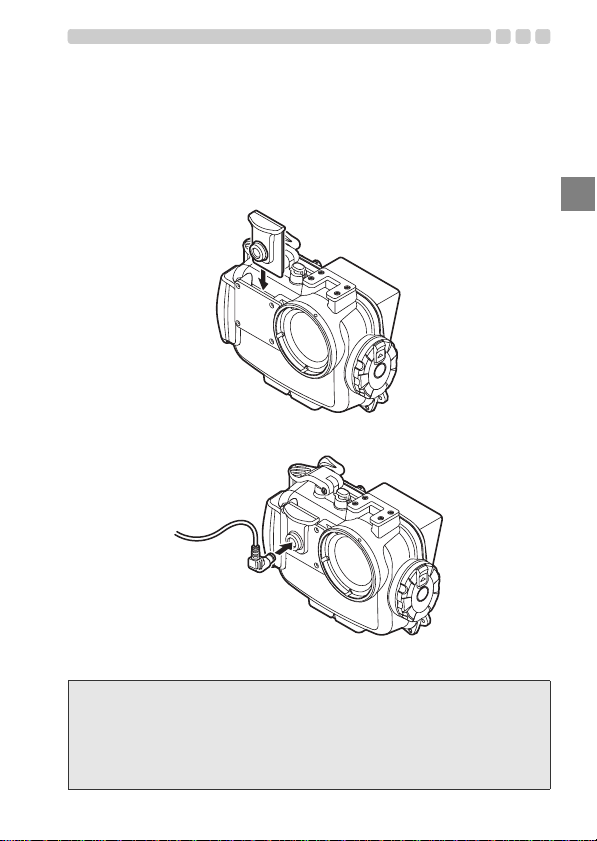

Utilisation de l’adaptateur de câble fibre optique

Utilisations de l’adap tateur de câble f ibre optique lors du ra ccordement du flash sous-marin UFL-1 (dis ponible séparément) au caisson à l’aide d’ un c âble fibre optique sous-marin (en option : PTCB-E02).

Installation

1 Fixez l’adaptateur du câble fibre optique au diffuseur comme illustré

sur le schéma ci-dessous.

Insérez complètement la fiche du câble fibre optique sous-marin (en

option : PTCB-E02) dans la fente d’insertion du c âble fibre optique prévue.

Retirez le câble fibre optique sou s-marin lorsque vous ne l’utilisez pas pour prendre des photos.

Note:

Le mode RC ne peut utiliser que les modèle s µ TOUGH -8 010 /STY L US TOUGH-8010. Lorsque l’UFL-2 est utilisé, réglez l’appareil photo et l’UFL-2 sur le mode RC. Pour plus de détails, veuillez consulter le mode d’emploi de l’appareil photo numérique et de l’UFL-2.

FR 13

Page 14

2. Contrôle préliminaire du caisson

Contrôle approfondi avant utilisation

Ce caisson a été le sujet d’un contrôle de qual ité poussé pour les pièces pendant la fabrication et d’inspections approfondies des fonctions pendant l’assemblage. De plus, un test de pression d’eau est effectué

avec un testeur de pression pour tous les produits pour con firmer que la performance est conforme aux spécifications. Toutefois, la foncti on d’étanchéité pe ut être endommag ée en fonction de s conditions de transport et de s tockage. Avant utilisation, toujours effectuer les contrôles approfondis suivants.

Test préliminaire

1 Avant d’installer l’ appareil photo n umérique dans le caisson, immerge r

le caisson vide pour confirmer l’absenc e de fuite d’eau. Nous conseillons de plonger le caisson vide à la profondeur d’eau prévue, cependant, en cas d’impossibilité, contrôler l’étanchéité du caisson en vous reportant au “Tes t de fuite d’eau” (P.19).

2 Les principales causes de fuite d’eau sont les suivantes:

• Le joint n’a pas été installé.

• Une partie du joint ou la totalité du joint est à l’extérieur de la rainure spécifiée.

• Dommages, fissures, détérioration ou déformation du joint

• Sable, fibres, cheveux ou autre matières étrangères sur la rainure du joint ou sur la surface de contact du joint sur le couvercle avant

• Rainure ou surface de contact du joint endommagées sur le couvercl e avant

• Levier de zoom coincer par la courroie, le sac de gel de silice, etc. au moment de sceller le caisson

Effectuer le test un e fois que to ut es le s c auses s usme nti onné es ai ent été éliminées.

ATTENTION:

Si une fuite d’eau est constatée en manipulation normale, ne pas utiliser le caisson et contacter Olympus.

FR 14

Page 15

3. Mise en place de l’appareil photo numérique

Contrôle de l’appareil photo numérique

Contrôler l’appareil pho to nu mériq ue avant de le ch arge r d ans l e cai sson .

1. Contrôle de batterie

La prise de vue sous-marine utilise très souvent le flash. Avant de plonger, vérifiez que vous avez suffisamment de batterie.

2. Confirmation du nombre de vues restant à prendre

Vérifier que le stockage de vue a un nombre suffisant de vues restant à prendre.

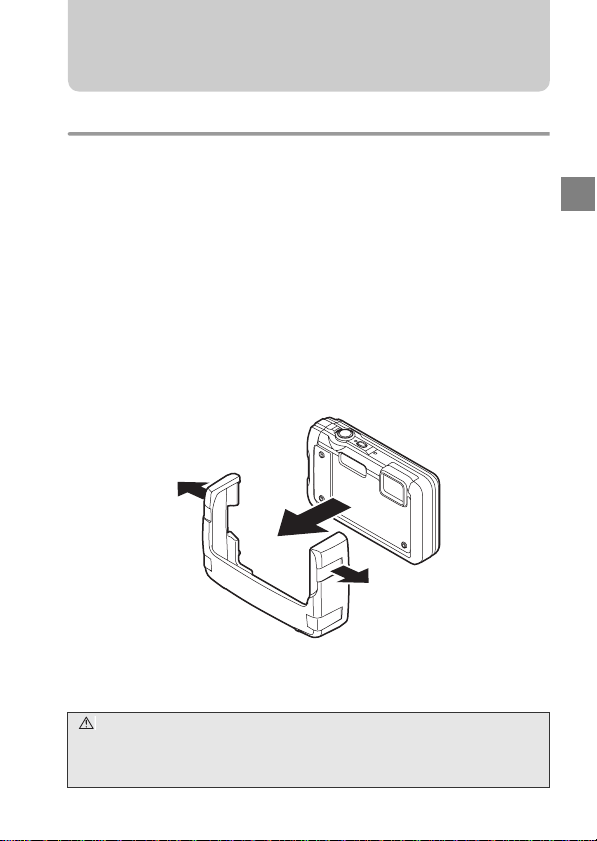

3. Retirer la courroie de l’appareil photo numérique.

Lorsqu’un appareil phot o numérique est chargé sans retirer la courroie, elle risque d’être prise entre les couvercles du caisson et pourrait causer une fuite d’eau.

4. Fixation de l’adaptateur à l’appareil photo numérique.

Fixez l’appareil photo numérique tout en desserrant légèrement l’adaptateur.

Adaptateur blanc (PTAC-06) pour les modèles µ TOUGH-6020/STYLUS TOUGH-6020. Adaptateur noir (PTAC-07) pour les modèles µ TOUGH-8010/STYLUS TOUGH-8010.

ATTENTION:

Si la combinaison de l’appareil photo numérique avec l’adaptateur est incorrecte, l’appareil photo ne fonctionne pas correctement. Vérifiez la combinaison lors de l’installation de l’appareil photo numérique.

FR 15

Page 16

Ouvrir le caisson

1 Glisser et garder le verrou de glissière dans le sens de la flèch e, (1 d e

l’illustration suivante) et tourner le compteur de la molette d’ouverture/ de fermeture dans le sens des aiguilles d’une montre (2 de l’illustration suivante).

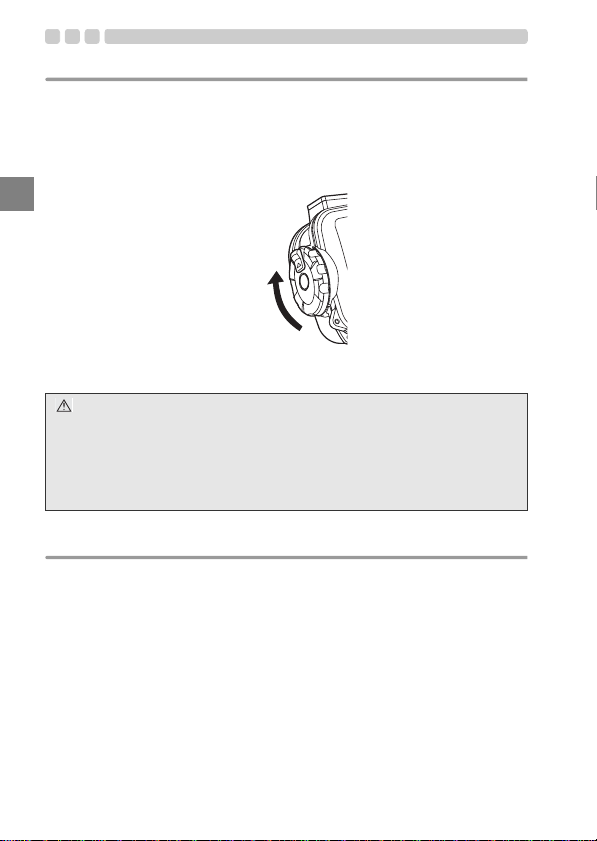

2 Tourner la molette d’ouverture /de fermeture à la position où elle ne

peut plus tourner.

3 Ouvrir doucement le couvercle arrière du caisson.

Verrou de glissière

Ouvrir

Molette d’ouverture/ de fermeture

ATTENTION:

Appliquer une force excessive lorsque vous tournez la molette d’ouverture/ de fermeture peut endommager celle-ci.

FR 16

Page 17

Insérer l’appareil photo numérique

1 Vérifier que l’alimentation de l’appareil photo numérique est coupée. 2 Placez soigneusement l’appare il photo numérique auquel est fixé

l’adaptateur dans le cais son.

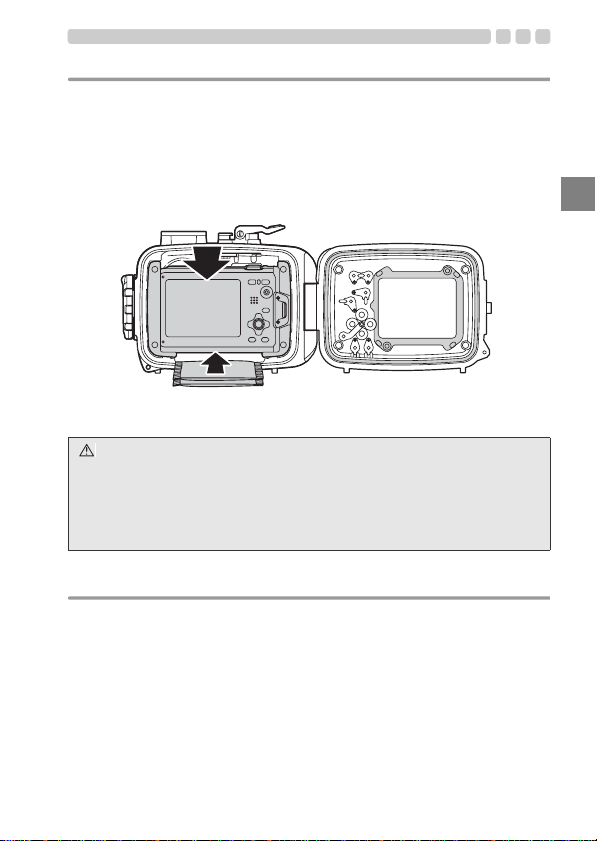

3 Insérez 2 sachets de gel de silice superposés l’un sur l’autre (1 g)

entre le dessous de l’appareil photo num érique et le fond du caisson. Sachet de gel de silice fourni pour empêcher la formation de buée.

ATTENTION:

• Le sachet de gel de silice sera pincé lors de la fermeture du caisson et une fuite d’eau se produira.

• Une fois que le gel de silice a été utilisé, la performance d’absorption de l’humidité sera diminuée. Toujours changer le gel de silice après ouverture du caisson.

Vérifier après insertion

Vérifier les points suivant s avant de sceller le caisson.

• L’appareil photo numérique est-il installé correctement ?

• Le gel de silice est-il inséré complètement à l’endroit spécifié?

• Le joint est-il monté correctement sur l’ouverture du caisson ?

• Le joint et la surface de contact du joint sur le couvercle avant sont-ils exempts de corps étrangers y compris la saleté ?

• L’entretien de la fonction d’étanchéité est-il effectué? Pour plus de détails sur la maintenance, voi r “6. Maintien de la fonct ion d’ét anchéité ” (P.24) du présent manuel.

FR 17

Page 18

Sceller le caisson

1 Fermez soigneusement le caisson en alignant la projection de

montage du couvercle arrière et la gorge.

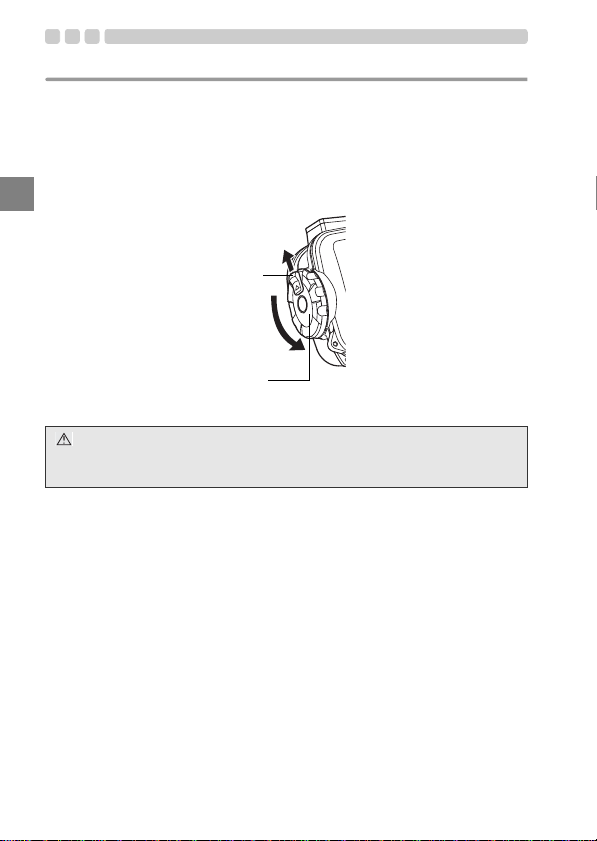

2 Tourner la molette d’ouverture /de fermeture dans le sens des aiguilles

d’une montre.

• Le caisson est scellé.

Fermer

ATTENTION:

• Si la molette d’ouverture/de fermeture n’est pas complètement tournée, le caisson ne sera pas scellé. Cela peut causer une fuite d’eau.

• Fermez le couvercle arrière du caisson pour que la courroie du bouchon d’objecti f ou cache d’écran ACL ne soit pas coin cée. Si elle est coincée, une fuite d’eau risque de se produire.

Vérifier le fonctionnement de l’appareil photo installé.

Après avoir scellé le caisson, vérifier si l’appareil photo fonctionne normalement. 1 Appuyer sur la touche ON/OFF du caisson et vérifier que l’ali mentation

de l’appareil est commutée sur marche et arrêt.

2 Appuyer sur la commande de déclencheur du caisson et vérifier que

l’obturateur de l’appareil photo est déclenché.

• Activer également les autres touches de commandes sur le caiss on et vérifier que l’appareil fonctionne correctement comme voulu .

FR 18

Page 19

Effectuer les contrôles finaux

Inspection visuelle

Après avoir scellé le caiss on, vérifier vis uellement les pièces de fermeture des couvercles avant et arrière pour s’assurer que le joint n’est pas déformé ni sorti de la gorge et qu’il n’y a pas de matière étrangère déposée sur le joint. Vé rifier égaleme nt que le caiss on n’est pas ca ssé ou fissuré.

ATTENTION:

La présence de cheveux, fibres et autres corps fins n’est pas évidente mais peut entraîner une fuite d’eau. Apporter également une attention particulière à la présence de cassures et fissures sur le caisson.

Test de fuite d’eau

Le test final après charge ment de l’appareil phot o est expliqué ci-des sous. Toujours effectuer ce tes t. Il peut être effectué faci lement dans un réservoir d’eau ou une baignoire . La durée nécessaire est de cinq minut es environ.

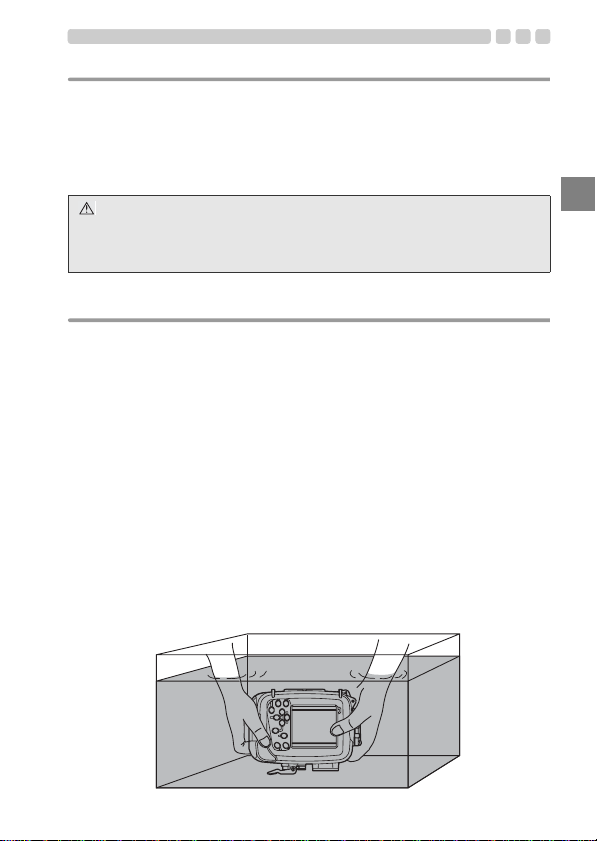

• Commencer par immerger le cais son pendant 3 secondes seuleme nt et vérifier l’absence d’eau etc. dans le cais son.

• Ensuite, immerger le caiss on pendant 30 secondes et vérifie r l’absenc e d’eau etc. dans le caisson.

• Puis, immerger le caisson pendant trois minutes.

• Vérifier ce qui suit :

- vérifier l’absence d’accumulation d’eau dans le caisson.

- vérifier l’absence de buée dans le caisson.

- vérifier l’absence d’eau dans le c aisson.

• Si l’intérieur du caisson se remplit de buée ou contient une goutte d’eau , effectuer l’entretien du joint puis faire de nouveau le test de la fuite d’eau.

FR 19

Page 20

4. Prise de vues sous l’eau

Types de scènes sous-marines

kGrand angle sous-marin 1

Optimum pour prendre la vue en grand angle, par exemple un banc de poissons

dans l’eau. L’image reprod uira très distinctement le bleu de l’arrière-plan.

lGrand angle sous-marin 2

Idéal pour prendre un sujet de grande taille se déplaçant rapidement, tel un dauphin ou une raie. Dans de nombreux points d’observation de dauphins, il y a une règle établie de ne pas utiliser le flash pour éviter d’effrayer les dauphins, etc. Même si ce mode est conçu initialement pour se passer du flash, il peut aussi être activé si nécessaire, par exemple pour prendre une raie en photo.

HGros plan sous-marin

Optimum pour la prise de vue gros plan de petites créatures dans l’eau, telles que des poissons. L’image reproduira les couleurs naturelles sous-marines. Les couleurs naturelles du monde sous-marin sont reproduites de façon précise.

ATTENTION:

En prenant des vues e n gros pla n avec u n réglag e grand angle, le flash risque de produire qu’une illuminati on irrégulière et/ou insuffisant e. En prise de vue sous-marine, les conditions de prise de vue (clarté de l’eau, matières en suspens ion, etc.) peuv ent affecter co nsidérablement la portée du flash. Toujours contrôler les photos sur l’écran ACL après la prise de vue.

FR 20

Page 21

Comment sélectionner le mode de scène de prise de vue

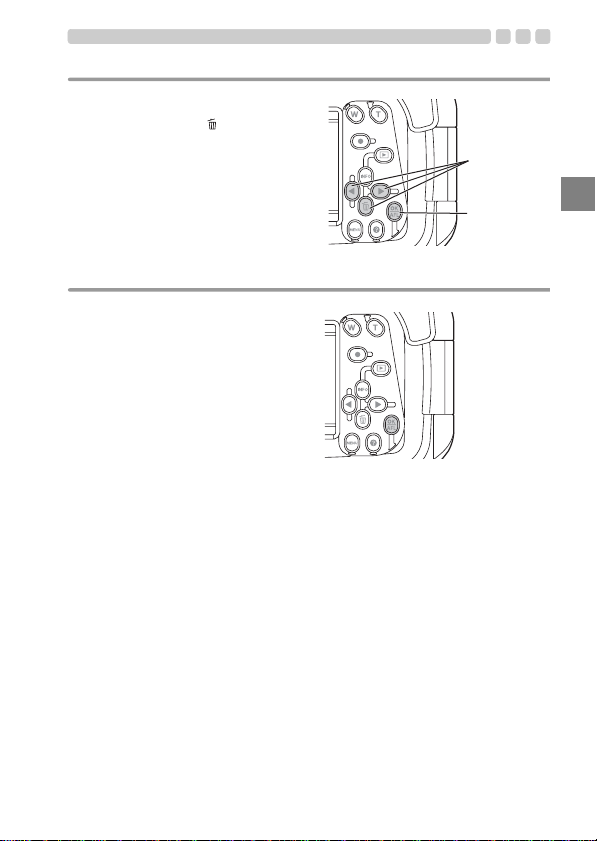

1 Réglez le mode de prise de vue de

l’appareil photo sur “SCN”.

2 Appuyez sur la touche de défilement

vers le bas pour accéder au sous-menu.

3 Appuyez sur la touche de défilement vers

la gauche/droite pour sélectionner la scèn e de prise de vue, puis appuyez sur la touche OK.

Touches de défilement

Touche OK

Mémorisation AF pendant la prise de vue sous-marine

Lorsque le mode “Grand angle sous-marin 1” ou “Macro sousmarin” est sélectionné , vous pouvez facilement verrouiller la position de mise au point (commande de verrouillage AF) en appuyant sur la touche OK (touche AFL) située à l’arrière du protecteur. Lorsque la mise au point est verrouillée, l’indicateur de verrouillage AF (AFL) apparaît en haut à droite de l’écran LC D de l’appareil photo. Pour annuler le verrouillage AF, appuyez de nouveau sur la touc he OK (touche AFL).

Sélection du mode vidéo sous-marine

Le mode sous-marin est disponible uniquement pour les modèles µ TOUGH-8010/STYLUS TOUGH-8010. Appuyez sur la touche ( (REC) lors de la sélec tion du mode s ous-marin.

FR 21

Page 22

5. Manipulation après la prise de vue

Essuyer toute goutte d’eau

Après avoir terminé la prise de vue et êt re revenu à terre ou au bateau, rincer légèrement à l’e au pure et e ssu yer tout e gou tte d ’eau re stée s ur le caisson. Utiliser de l ’air ou un chiffon do ux qui ne l aisse pas de f ibres pour

essuyer complètement tout e goutte d’eau du joint entre les cou vercles avant et arrière, du levier de dé clenche ur, des poign ées de poing et de la molette d’ouverture/de fermeture.

ATTENTION:

Si des gouttes d’eau restent entre les couvercles avant et arrière, elles risquent de couler à l’intérieur lorsque le caisson est ouvert. Prendre un soin particulier pour bien essuyer toutes les gouttes d’eau.

Sortir l’appareil photo numérique

Ouvrez soigneusement le caisson et sortez l’appareil photo numér i que, puis retirez l’adaptateur de l’appareil photo numérique.

ATTENTION:

• En ouvrant le caisson, faire suffisamment attention pour que de l’eau ne tombe pas de vos cheveux ou de votre corps sur le caisson et l’appareil.

• Avant d’ouvrir le caisson, s’assurer que vos mains ou gants sont sans sable, fibres, etc.

• Ne pas ouvrir ni fe rmer l e caiss on dans l es endr oits où il y a de l’ea u ou du sable.

• Faire attention de ne pas toucher l’appareil photo numérique ou la batterie avec des mains imprégnées d’ea u salée.

FR 22

Page 23

Laver le caisson avec de l’eau pure

Après utilisation, scelle r de nouveau le caiss on après avoir sor ti l’a ppareil et le laver suffisamment dans de l’eau pure dès que possible. Après utilisation en eau de mer, il est important de tremper le caisson dans de l’eau pure pendant un certa in temps (30 minutes à 1 he ure) pour éliminer tout le sel.

ATTENTION:

• Une fuite d’eau peut se produire lorsqu’une pression d’eau élevée est appliquée partiellement. Avant de laver le caisson avec de l’eau, y retirer l’appareil photo numérique.

• Faire fonctionner le déclencheur et diverses touches de ce produit dans l’eau pure pour retirer le sel adhérant à l’axe. Ne pas démonter pour le nettoyage.

• Laisser sécher le caisson avec le sel risque de nuire au fonctionnement. Toujours retirer toute trace de sel après utilisation.

Sécher le caisson

Après l’avoir lavé à l’eau pure, utiliser un chiffon propre pour l’essuyer. S’assurer d’utiliser un chiffon ne contient pas de résidus de sel et qui ne laisse aucun fibre. Essuyer le caiss on complètement dans un endr oit bien aéré à l’ombre.

ATTENTION:

• Ne pas utiliser l’air chaud d’un sèche-cheveux ou d’un appareil similaire pour le séchage et ne pas exposer le caisson en plein soleil, ce qui pourrait accélérer la détérioration ou la déformation du caisson et la dégradation du joint, entraînant une fuite d’ea u.

• En essuyant le caisson, faire attention de ne pas causer de rayures.

FR 23

Page 24

6. Maintien de la fonction d’étanchéité

Lorsque le couvercle arrière du caisson est ouvert, toujours s’assurer d’effectuer l’opération d’entretien du joint comme décrit ci-dessous. Le faire sur place sans sable ou pous sière après vous être lavé et séché les mains.

Retirer le joint

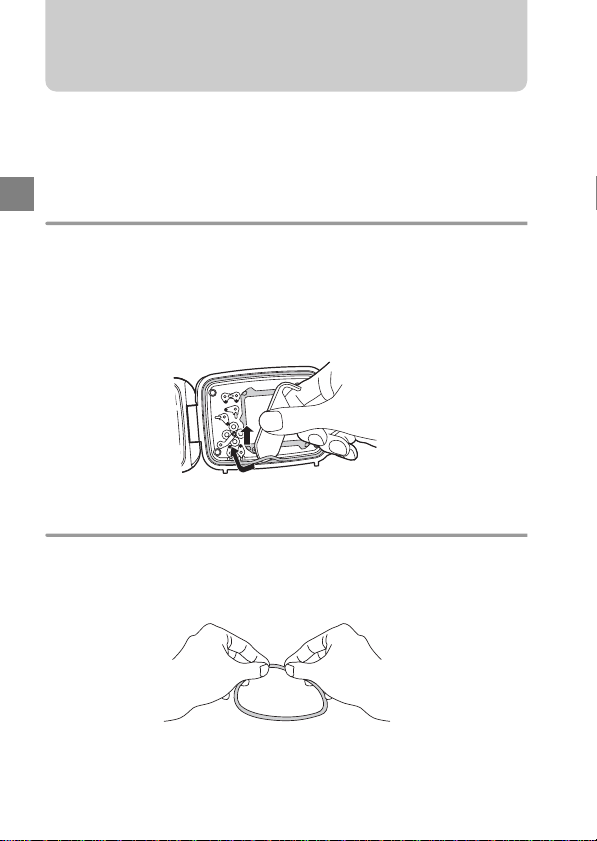

1 Insérer l’outil de retrait du joint entre le joint et une paroi sur la gorg e

du joint.

2 Glisser l’extrémité de l’outil de retrait du joint inséré sous le joint.

(Faire attention de ne pas griffer la gorge de joint avec l’extrémité de l’outil de retrait de joint.)

3 Tenir le joint avec le bout des doigts après qu’il soit sorti de la gorge et

le retirer du caisson.

Retirer tout grain de sable, poussière, etc.

Après avoir vérifié de visu que la poussière a été retirée du joint, les vérifications relat ives au sab le et aut res matièr es étrang ères collé es, aux dommages ou aux crevasses peuvent être effectuées en serrant légèrement toute la circonférence du joint avec le bout des doigts.

FR 24

Page 25

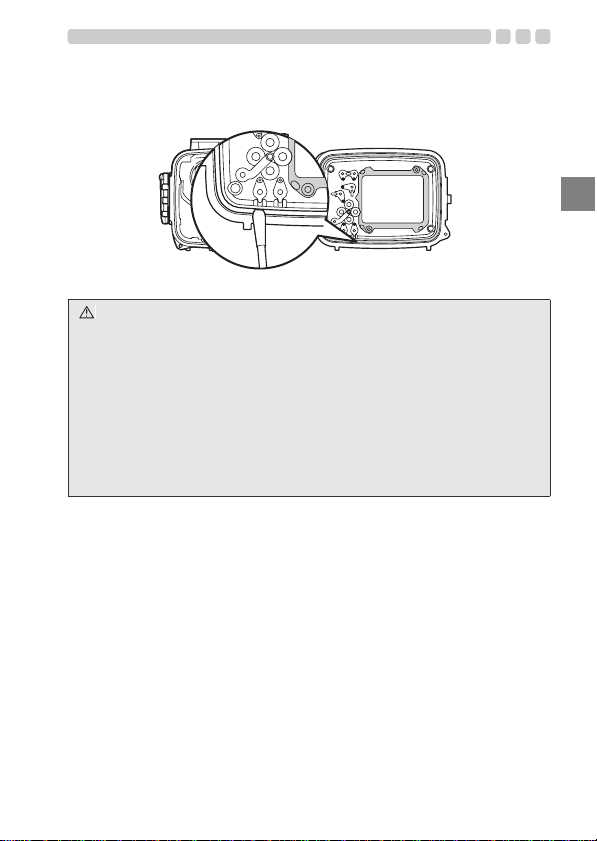

Retirer les matières étrangère s collées à la rainure du j oint en ut ilisant un chiffon propre ou du coton-tige. Retirer également le sable et la saleté collés sur la surface de contact du joint sur le couvercle av ant du caiss on.

ATTENTION:

• L’entretien de la fonction d’étanchéité est nécessaire même avant d’utiliser ce produit sous-marin pour la première fois après l’achat.

• Lorsqu’un objet pointu est utilisé pour retirer le joint torique ou nettoyer l’intérieur de la rainure du joint torique, le caisson et le joint risquent d’être endommagés et une fuite d’eau risque de se produire.

• Faites attention à ne pas détendre le joint torique.

• Ne jamais utiliser d’alcool, de diluant, de benzène ou des solvants similaires ni des détergents chimiques pour nettoyer le joint. Lorsque de tels produits chimiques sont utilisés, le joint peut être endommagé ou sa détérioration sera acc élérée.

FR 25

Page 26

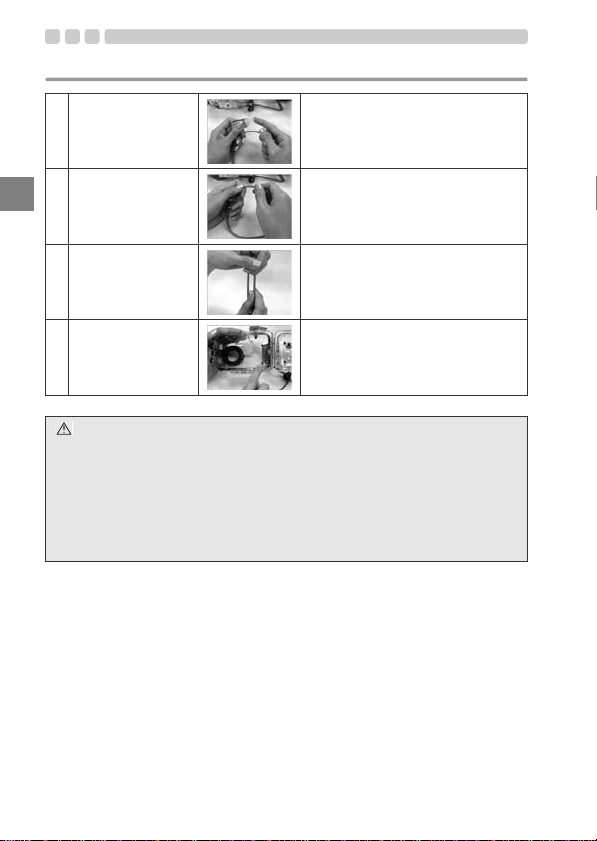

Comment appliquer la graisse sur le joint

S’assurer qu’il n’y a aucune saleté ni sur

Appliquer la graisse

spécifique.

Étaler la graisse sur le

joint.

Vérifier qu’il n’y a ni

dommage ni irrégularité sur le joint.

Appliquer la graisse

sur la surface de contact du joint.

ATTENTION:

• Procédez toujours à la maintenance de la fonction d’étanchéité même lorsque l’étui a été ouvert après chaque prise de vue. Négliger cet entretien peut causer une fuite d’eau.

• Lorsque le caisson n’est pas utilisé pendant une longue durée, retirer le joint de la rainure pour éviter une déformation du joint, appliquer une fine couche de graisse silicone, et le ranger dans un sac en plastique propre ou dans quelque chose de similaire.

les doigts ni sur le joint, mettre environ 5 mm de graisse sur le bout d’un doigt. (La quantité appropriée de graisse est de 5 mm environ.)

Étaler la graisse sur le joint à l’aide de trois doigts. Faire attention de ne pas tirer sur le joint.

Lorsque la graisse s’infiltre le long du joint, vérifier qu’il n’y a ni dommage ni irrégularité dessus en le touchant et le regardant. Si un défaut est constaté, ne pas hésiter à remplacer le joint.

Utiliser la graisse restant sur le bout de vos doigts pour nettoyer et graisser la surface de contact du joint sur le couvercle avant.

FR 26

Page 27

Installer le joint

S’assurer qu’aucune matière étrangère n’est collée, appliquer une fine couche de graisse fourni sur le joint, et faire re ntrer le joint dan s la rainure. À ce moment-là, s’assurer que le join t ne ressorte pas de la rainure.

• Avant de remettre ce produit dans son emballage, s’assure r qu’il n’y a pas de cheveux, de fibres, de grains de sable ou d’autres matières étrangères collés non seul ement s ur l e joint, mais au ssi à la surf ace d e contact (couverture). Même un seul cheveu ou un seul grain de sable peut causer une fuite d’eau. Veuillez vérifier l’appareil avec le plu s grand soin.

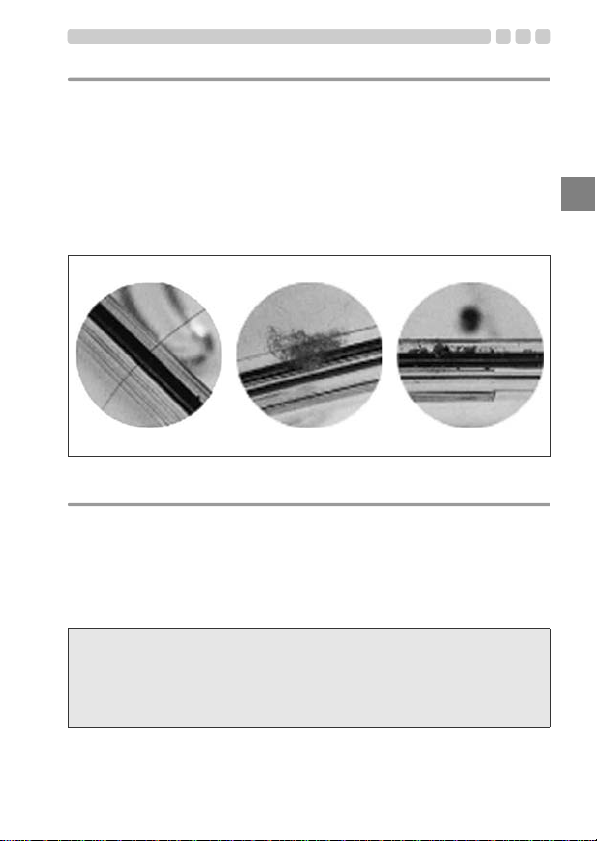

Exemples de matières étrangères qui se collent au joint

Cheveu Fibres Grains de sable

Remplacer les pièces consommables

• Le joint est une pièce consommable. Indépendamment du nombre de fois que le caisson est utilisé, il est recommandé de changer le joint au moins une fois par an.

• La dégradation du joint est accélérée par les conditions d’utilisation et de stockage. Remplacer le joint même avant un an s’il montre des signes de dommage, de fêlure ou de perte d’élasticité.

Remarque:

• Veuillez utiliser la graisse silicone de joint, le gel de silice et le joint authentiques de Olympus.

• N’essayez pas de remplacer le joint torique vous-même.

• Nous conseillons d’effectuer ce contrôle régulièrement.

FR 27

Page 28

7. Annexe

Fiche technique

Modèles compatibles Appareil photo numérique Olympus

Résistance à la pression Profondeur jusqu’à 40 m Matières principales Corps/Molette d

Diamètre de la bague d’objectif

Dimensions Largeur: 145 mm x hauteur: 10 9 mm x

Poids 365 g (sans appareil photo ni access oire) Poids sous l’eau Modèles µ TOUGH-6020/STYLUS

* Nous nous réservons le droit de changer l’apparence externe et les

caractéristiques techniques sans pré avis.

µ TOUGH-8010/STYLUS TOUGH-8010 µ TOUGH-6020/STYLUS TOUGH-6020

Poignée/Levier d’obturateur/Touches de fonctionnement : polycarbonate Fenêtre d’objectif : Verre multi-couches Axes des touches de fonctionnement : acier inoxydable Ø52 mm

épaisseur: 71 mm (hors protubérances)

TOUGH-6020 : environ 30 g Modèles µ TOUGH-8010/STYLUS TOUGH-8010 : environ 65 g (y compris l’appareil photo, l’a daptateur, l a pile et la carte support) dans l’eau douce

’ouverture/de fermeture/

Accessoires fournis pour le PT-048

Joint torique : POL-041 Gel de silice : SILCA-5S Graisse silicone : PSOLG-2 Coiffe d’écran LCD : PFUD-07 Bouchon d’objectif : PRLC-12 Adaptateur de câble fibre optique : PFCA-01 Adaptateur pour les modèles µ TOUGH-6020/STYLUS TOUGH-6020 : PTAC-06 Adaptateur pour les modèles µ TOUGH-8010/STYLUS TOUGH-8010 :

PTAC-07

FR 28

Page 29

Accessoires vendus séparément

Graisse silicone : PSOLG-3 Câble fibre optique : PTCB-E02 Flash sous-marin : UFL-1 UFL-2 (uniquement pour les modèles µ TOUGH-8010/STYLUS TOUGH-

8010) Bras court : PTSA-02, PTSA-03 Bague d’adaptation (de 52 mm à 67 mm) : PSUR-03 Objectif de conversion grand angle sous-marin : PTWC-01 Objectif de conversion macro sous-marin : PTMC-01 Kit de maintenance : PMS-02

Les accessoires peuvent être commandés séparément. Les produits d’autres types de modèles que ceux décrits ci-avant ne peuvent pa s être utilisés .

FR 29

Page 30

Page 31

http://www.olympus.com/

VN932601
