INSTRUCTIONS

Thank you for purchasing this Olympus product.
To ensure your safety, please read this
instruction manual before use, and keep it handy
for future reference.

Name of parts (Fig. 1)

1 Focus stop buttons (x4), 2 Zoom ring,
3 Mounting index, 4 Rear cap,
5 Focus limit switch, 6 Strap mount,
7 Focus ring, 8 Hood mount,
9 Filter mount thread, 0 Electrical contacts,
q Tripod mount, w Lens hood

Using the Protection Filter (Fig. 2)
Attaching the Lens Hood LH-120B (Fig. 3)
Storing the Lens Hood LH-120B (Fig. 4)
Lens confi guration (Fig. 5)
How to turn the camera (Fig. 6)
Focus Limit Switch (Fig. 7)

This switch limits the autofocus range to speed
up focusing in each range.
Select the optimum mode according to the
shooting distance.

a

Close-up shooting:

Autofocus is performed between 8 m (26.6 ft.)
and 2.5 m (8.3 ft.).

Normal shooting:

Autofocus is performed from ∞ (infi nity) to

2.5 m (8.3 ft.).

c

Distant shooting:

Autofocus is performed from ∞ (infi nity) to
8 m (26.6 ft.).

Attaching the Lens Strap (Fig. 8)

a

Pull the end of the strap at least 5 cm away

from the buckle.

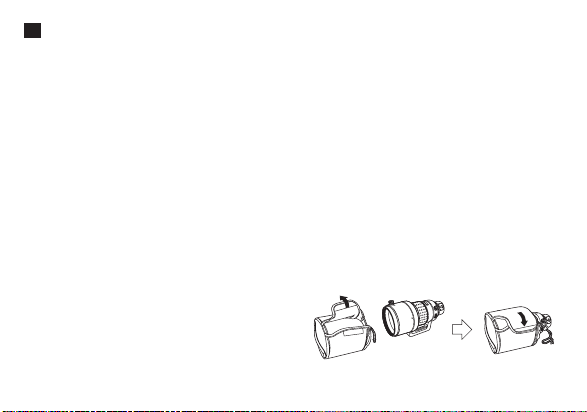

Attaching the Lens Case Strap (Fig. 9)

a

Pull the end of the strap at least 5 cm away

from the buckle.

Shooting Cautions

•

Be sure to attach the hood when shooting
against the light.
When two or more fi lters are used or a thick

•
fi lter is used, part of the picture may be cut off
or obscured.

Attaching Lens Cap LC-140

Str. Buzeşti nr. 50-52, Buzeşti Business Center, et.11, Sector 1,

OLYMPUS NORGE AS

Postboks 119 Kjelsås, 0411 OSLO, Tel.: [phone]

OLYMPUS BELGIUM N.V.

Boomsesteenweg 77, 2630 Aartselaar, Tel.: [phone]

OLYMPUS POLSKA SP. Z O.O.

ul. Suwak 3, 02-676 Warszawa

tel. 022 – 366 00 77, faks 022 – 831 04 53

OLYMPUS PORTUGAL, SA

Rua Antero de Quental, 221 – Loja 11

4455-586 Perafi ta, Tel.: [phone]

OLYMPUS ROMANIA

Bucureşti, cod poştal 011015,

tel/fax: [phone]

OОЛПФЫТ Cep‚ЛТ о‡ТЛОЛЪЛ PЫТ

„. еУТН‚‡, дУКВ‚МЛ˜ВТНЛИ Ф-Б‰ 4, cЪ. 2

íÂÎ.: [phone]

OLYMPUS SVERIGE AB

Pyramidvägen 5, 169 56 Solna, Sweden

Tel.: [phone], Fax: [phone]

OLYMPUS SLOVENIJA D.O.O.

Baznikova 2, SI-1000 Ljubljana, Tel.: [phone]

OLYMPUS SK SPOL. S R.O.

Slovnaftská 102, 821 07 Bratislava, Tel.: [phone]

e-mail: [e-mail], [e-mail]

OLYMPUS D.O.O.

Đorđa Stanojevića 12, 11070 Beograd

Tel.: [phone], Fax: [phone]

BEYAZ BILGISAYAR MALZ. DAG. SAN. TIC.

Tel.: [phone], Faks: [phone]

EFTAŞ ELEKTRONIK FOTOĞRAF TICARET VE

Orman Sokak No: 1, Kuruçesme, Istanbul 34345, Türkiye

Tel.: [phone], Faks: [phone]

å‡flÍÓ‚Ò¸ÍÓ„Ó 26, ÚÂÎ. [phone], 204-72-55

לארשיב סופמילוא תומלצמ לש ידעלבהו ימשרה ןאוביה

www.olympus.co.yu

Bostancı Yolu Cad. Keyap Yapi Kooperatifi

ABTOPàáOBAHI CEPBICHI ñEHTPà

Ï ä˪‚, ‚ÛÎ. ôÛÒπ‚‡ 10, ÚÂÎ. [phone]

ìKPA∫HA íéÇ «äPOK-ííñ», Ï ä˪‚, Ô-Ú

67015 ביבא לת ,(ירויפיטנומ תנוכש) 32 ביצנה 'חר

LTD. STI.

No: 87 E-2, Yukari Dudullu, Umraniye

Istanbul 34760, Türkiye

[e-mail]

SANAYI A Ş

[e-mail]

ìKPA∫HA íéÇ «ëOHIKO ìKPA∫HA»,

מ"עב הדולא

03-5651700 .סקפ 03-5651717 .לט

www.aloda.co.il ונלש רתאב רקב

4 EN

Features

The ED 90 – 250 mm f2.8 is a lens with high

•
imaging capability, designed exclusively for use
with Olympus FOUR THIRDS single-lens-refl ex
digital cameras.
Dustproof and drip-proof construction.

•
Telephoto zoom lens equivalent to a

•
180 – 500 mm lens on a 35 mm fi lm camera.
High-image-quality, 12-group, 17-element f2.8

•
lens system that includes three ED elements
(Extra-low Dispersion glass lenses).
Can be used in combination with the optional

•
EC-14 teleconverter.
Can be used in combination with the optional

•
EX-25 extension tube under the following
conditions:

Focal

Distance

90 mm

150 m m

250 mm

Shooting Range Magnifi cation

47.7 cm – 53.5 cm
(1.59 ft. – 1.78 ft.)

69.9 cm – 103.7 cm
(2.33 ft. – 3.45 ft.)

107.1 cm – 264.3 cm
(3.57 ft. – 8.81 ft.)

(Equivalent 35 mm

values are shown in

parentheses)

0.28x – 0.32x

(0.56x – 0.64x)

0.17x – 0.24x

(0.34x – 0.48x)

0.10x – 0.21x

(0.20x – 0.42x)

This lens cannot be used in combination with the
Olympus Macro Flash System.

Main Specifi cations

Mount : Four Thirds Mount
Focal distance : 90 – 250 mm
Max. aperture : f2.8
Image angle : 14˚ – 5˚
Lens confi guration : 17 elements in 12 groups

Iris control : f2.8 to f22
Shooting range : 2.5 m (8.3 ft.) to ∞ (infi nity)
Focus adjustment : AF/MF switching
Weight : 3250 g (114.6 oz.)
Dimensions : Max. dia. Ø 123 mm

Lens hood mount : Covering
Filter mount thread
diameter : 105 mm (4.2 in.)

Design and specifi cations are subject to change

•
without any notice or obligation on the part of
the manufacturer.

Multi-layer coating
(partial single-layer coating)

(4.8 in.) x Overall length
276 mm (10.9 in.)

EN 5

For customers in Europe

The “CE” mark indicates that this

product complies with the European
requirements for safety, health,
environment and customer protection.
CE-mark products are for sale in
Europe.

Precautions: Be Sure to Read the Following

Warnings: Safety Precautions

•

Do not view the sun through the lens.
It may cause blindness or vision impairment.

•

Do not leave the lens without the cap.
If solar light is converged through the lens,
a fi re may result.

•

Do not point the camera lens at the sun.
Sunlight will converge in the lens and focus
inside the camera, possibly causing a malfunc­tion or fi re.

Handling Precautions

Working temperature range +40 °C to –10 °C.

•
Avoid abrupt temperature changes.

•
Do not put the lens with its contacts facing

•
down.
Avoid too much pressure.

•

6 EN

•

Do not touch the lens.

•

No submergence.

•

Do not touch the contacts.

•

Do not drop.

•

Avoid organic solvents.

•

Avoid excessive moisture.

•

Avoid magnetism.

Storage Precautions

•

Cap the lens when it is not used.

•

For lens cleaning use tissue or soft cloth.

•

Avoid moth repellents.

If you experience any problems, contact your
nearest Olympus service center.

•

European Technical Customer Support

Please visit our homepage
http://www.olympus-europa.com
or call NUMBER:
Tel. 00800 - 67 10 83 00 (Toll-free)
+49 180 5 - 67 10 83 or
+49 40 - 237 73 48 99 (Charged)
