Olympia PS 408.2 CCD User Manual [de]

Bedienungsanleitung Operating Instructions Mode d’emploi Manuale d’uso Manual de instrucciones Gebruiksaanwijzing Návod k obsluze Manual de instruções

PS 408.2 CCD

Bedienungsanleitung.....................3

Operating Instructions .................17

Mode d’emploi ............................. 29

Manuale d’uso ............................. 41

Manual de instrucciones..............53

Gebruiksaanwijzing .....................65

Návod k obsluze..........................77

Manual de instruções ..................89

PS 408.2 CCD Automatischer Aktenvernichter

BEDIENUNGSANLEITUNG

[DEUTSCH]

11.2010

1 Wichtige Sicherheitsvorschriften

Um alle Funktionen Ihres Aktenvernichters nutzen zu können, lesen Sie bitte diese Anleitung vor Gebrauch des Geräts sorgfältig durch.

● Halten Sie das Gerät von Kindern und Haustieren fern!

Das Gerät darf nur von Erwachsenen bedient werden.

● Das Gerät kann jeweils nur von einer Person bedient werden.

● Schützen Sie das Gerät vor direkter Sonneneinstrahlung, extremer Hitze und

Feuchtigkeit!

● Führen Sie während des Betriebs keine anderen Tätigkeiten am Gerät durch, wie z.B.

Reinigen.

● Lassen Sie Reparaturen von qualifiziertem Fachpersonal durchführen.

1.1 Sicherheitszeichen

Fassen Sie nicht mit den Händen in die Einzüge!

Halten Sie langes offenes Haar, Krawatten, Schals, Schmuck und lose Kleidung vom Bereich der Einzüge fern!

Achtung: Die Nichtbeachtung dieser Sicherheitszeichen kann ernste körperliche

Verletzungen verursachen! Falls doch ein Gegenstand (Ärmel, Krawatte etc.) unbeabsichtigt in die Einzüge gelangt, ziehen Sie sofort den Netzstecker aus der Steckdose!

Sicherheitshinweis: Die Steckdose muss in der Nähe des Geräts angebracht und

leicht zugänglich sein. Sie können somit im Notfall das Gerät schnell vom Netz trennen.

Das Gerät darf nicht von Kindern bedient werden!

Führen Sie keine Büroklammern in die Einzüge ein!

Halten Sie Sprayflaschendünste und Gase vom Aktenvernichter fern.

1.2 Elektrische Sicherheitsrichtlinien

● Ziehen Sie den Netzstecker aus der Steckdose

● vor der Entleerung des Auffangbehälters

● vor einer längeren Nichtbenutzung

● vor der Reinigung des Geräts

● vor einem Umstellen des Geräts

● Nehmen Sie das Gerät bei einem Schaden am Netzkabel, am Netzstecker oder am

Gerät selbst nicht mehr in Betrieb (Verletzungsgefahr)!

● Nehmen Sie keine Veränderung am Netzkabel vor, da es für die vorgegebene Netz-

spannung ausgelegt ist.

● Überlasten Sie nicht die empfohlene Kapazität der Steckdose oder eines

gegebenenfalls angeschlossenen Verlängerungskabels!

Achtung: Das Öffnen des Schneidwerkaufsatzes zu Reparaturzwecken ist verboten.

Lebensgefahr! Außerdem erlischt dadurch der Garantieanspruch.

2 Bestimmungsgemäßer Gebrauch

● Verwenden Sie den Aktenvernichter PS 408.2 CCD nur zur Zerkleinerung von Papier,

CDs oder Kreditkarten in den dafür vorgesehenen Einzügen! Das zu zerkleinernde Material muss trocken sein und den im Kapitel „Technische Daten“ aufgeführten Anforderungen entsprechen! Die Zerkleinerung anderer Materialien kann dazu führen, dass Sie sich verletzen (durch Splittern fester Materialien etc.) oder Schäden am Gerät entstehen (z.B. Zerstörung des Schneidwerks).

● Entfernen Sie alle Büro- und Heftklammern, bevor Sie dem Gerät das Papier

zuführen!

● Vernichten Sie mit diesem Gerät keine Endlosformulare!

● Das Gerät darf nur in trockenen geschlossenen Räumen benutzt werden.

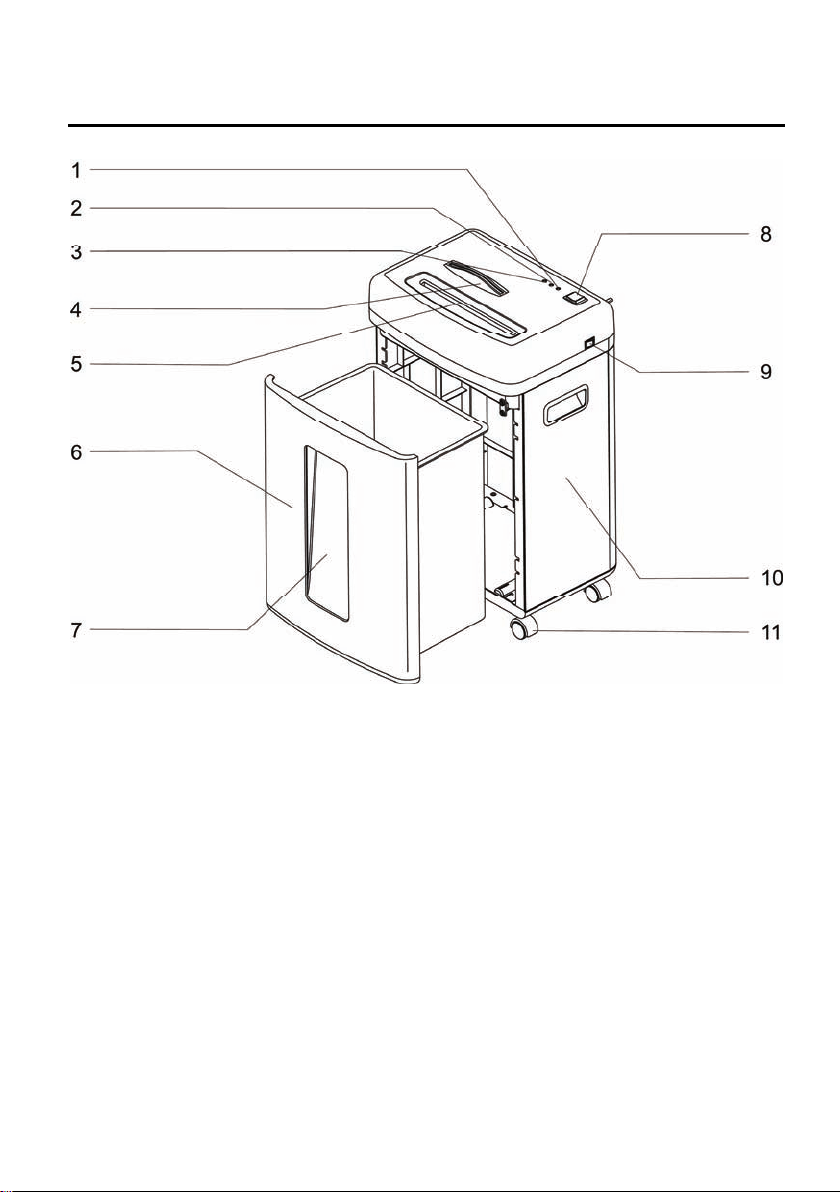

3 Bedienelemente

1 Anzeige “Gerät an” (POWER) 2 Anzeige “Materialstau” (JAM STOP) 3 Anzeige “Überhitzungsschutz”

(OVERHEAT PROTECTION) 4 CD-/Kreditkarten-Einzug 5 Manueller Papiereinzug

6 Auffangbehälter 7 Sichtfenster Auffangbehälter 8 Funktionsschalter

(FWD/AUTO/REV) 9 Ein-/Aus-Schalter (OFF/ON) 10 Gehäuse 11 Rollen

4 Inbetriebnahme

1. Entnehmen Sie das Gerät vorsichtig der Verpackung. Achtung: Die Unterseite des Schneidwerkaufsatzes enthält scharfe Ecken. Verlet-

zungsgefahr!

2. Stellen Sie das Gerät auf einer ebenen Fläche auf.

3. Platzieren Sie das Gerät in der Nähe einer Steckdose. Stellen Sie das Gerät jedoch nicht in der Nähe einer Wärmequelle oder in der Nähe von Wasser auf.

4. Setzen Sie den Auffangbehälter ein.

Hinweis: Der Aktenvernichter funktioniert nur, wenn der Originalauffangbehälter kor-

rekt eingesetzt ist.

5. Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

6. Stecken Sie das Netzkabel in die Steckdose.

Hinweis: Achten Sie darauf, dass das Netzkabel nirgendwo im Weg ist, so dass

Personen oder Tiere nicht darüber laufen oder andere Gegenstände darauf abgestellt werden können. Beachten Sie für die notwendigen Vorsichtsmaßnahmen die Angaben zur Energieversorgung auf der Rückseite des Geräts.

Sicherheitshinweis: Die Steckdose und der Netzanschluss des Geräts müssen aus

Sicherheitsgründen in der Nähe des Geräts und frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!

5 Bedienung

Hinweis: Die im Kapitel „Technische Daten“ empfohlene Kapazität darf nicht über-

schritten werden, ansonsten entsteht ein Materialstau! Beachten Sie, dass sich die Dicke des Papiers beim Falten erhöht, dadurch kann die empfohlene Blattkapazität überschritten werden. Reduzieren Sie die Papiermenge auch bei grobfaserigem Papier.

5.1 Gerät einschalten

1. Stellen Sie den Ein-/Aus-Schalter in die Position ON. Die POWER-Anzeige leuchtet grün.

2. Stellen Sie den Funktionsschalter in die Mittelstellung auf die AUTO-Funktion. Das Gerät ist betriebsbereit.

5.2 Die AUTO-Funktion

In der AUTO-Funktion wird der Zerkleinerungsbetrieb des Schneidwerks automatisch gestartet, sobald Papier durch den Einlasseinzug eingeführt wird:

● Das Gerät schaltet auf Vorwärtslauf und zieht das Material ein.

● Nach dem Zerkleinerungsvorgang schaltet das Gerät automatisch ab.

Sie aktivieren die AUTO-Funktion, indem Sie den Funktionsschalter in die Mittelstellung auf AUTO stellen.

Hinweis: In der AUTO-Funktion können über den manuellen Papiereinzug Papier

sowie über den CD-/Kreditkarten-Einzug CDs und Kreditkarten zerkleinert werden. Es darf immer nur ein Einzug in Verwendung sein. Wenn Sie mehr als einen Einzug verwenden, stoppt das Gerät. Beachten Sie auch die zulässigen Mengen des zu zerkleinernden Materials.

5.3 Papier über den manuellen Papiereinzug zuführen

Hinweis: Maximal 8 Blätter DIN A4 mit einem Gewicht von maximal 75 g/m2.

1. Das Gerät ist eingeschaltet und befindet sich in der AUTO-Funktion.

2. Führen Sie das Papier in den manuellen Papiereinzug ein.

5.4 CDs oder Kreditkarten zuführen

Hinweis: Je Zerkleinerungsvorgang maximal 1 CD oder 1 Kreditkarte.

1. Das Gerät ist eingeschaltet und befindet sich in der AUTO-Funktion.

2. Führen Sie die CD oder die Kreditkarte in den CD-/Kreditkarten-Einzug ein.

5.5 Gerät ausschalten

Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

6 Anzeigeelemente

Anzeige Ursache Abhilfe

Anzeige “Überhitzungsschutz” (OVERHEAT PROTECTION) leuchtet.

Anzeige “Materialstau” (JAM STOP) leuchtet.

Motor überhitzt

Materialstau

Lassen Sie den Motor abkühlen. Halten Sie sich an den im Kapitel „Technische Daten“ angegebenen Betriebszyklus.

Beseitigen Sie den Materialstau. Halten Sie sich an die im Kapitel „Technische Daten“ empfohlene Kapazität des zu zerkleinernden Materials.

Anzeige “Gerät an” (POWER) leuchtet.

Gerät an (ON)

7 Motorschutz

Der Motor schaltet bei Überlastung automatisch ab. Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Motor auf Raumtemperatur abkühlen. Stecken Sie den Netzstecker wieder in die Steckdose und setzen Sie den Betrieb fort.

Hinweis: Beachten Sie den im Kapitel „Technische Daten“ angegebenen Betriebs-

zyklus.

8 Materialstau beseitigen

Wenn dem Schneidwerk zu viel Material (Papier, CD, Kreditkarte) zugeführt wurde, entsteht ein Materialstau. Bei einem Materialstau schaltet das Gerät ab.

Gehen Sie wie folgt vor:

● Geben Sie das Material über den Rückwärtslauf (REV) aus.

● Befreien Sie die Einzüge von Restmaterial über den Vorwärtslauf (FWD).

● Entfernen Sie ggf. noch vorhandene Papierreste manuell aus dem Papiereinzug.

● Schalten Sie das Gerät wieder in die AUTO-Funktion.

● Reduzieren Sie die zu zerkleinernde Materialmenge.

8.1 Rückwärtslauf (REV-Stellung)

Stellen Sie den Funktionsschalter in die Stellung REV, damit das Schneidwerk rückwärts läuft und das Material wieder freigibt.

8.2 Vorwärtslauf (FWD-Stellung)

Stellen Sie den Funktionsschalter in die Stellung FWD, um einen gegebenenfalls verbliebenen Materialrest zu zerkleinern und aus dem Schneidwerk zu entfernen.

Hinweis: Die FWD-Stellung wird nach Beseitigung eines Materialstaus benötigt, um

das Schneidwerk ohne Einführen von Material zum Laufen zu bringen.

9 Wartung und Pflege

Achtung: Wartungsarbeiten dürfen nur bei gezogenem Netzstecker vorgenommen

werden!

9.1 Auffangbehälter leeren

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF und ziehen Sie den Netzstecker aus der Steckdose.

2. Ziehen Sie den Auffangbehälter nach vorne aus dem Gerät.

3. Entleeren Sie den Inhalt an geeigneter Stelle.

4. Schieben Sie den Auffangbehälter wieder in das Gerät.

Hinweis: Es wird empfohlen, den Auffangbehälter nicht bis ans Schneidwerk heran

zu füllen. Hierdurch vermeiden Sie einen Rückstau des Schnittguts in das Schneidwerk. Leeren Sie den Auffangbehälter regelmäßig.

9.2 Schneidwerk ölen

Damit Sie lange Freude an Ihrem Aktenvernichter haben, empfehlen wir Ihnen, die Schneidwerke regelmäßig von Rückständen zu befreien und etwas Spezialöl für Aktenvernichter auf das Schneidewerkzeug aufzutragen. Sie erhalten FCKW-freies Spezialöl bei Ihrem Fachhändler oder direkt bei unserem Service-Center in Hattingen. Sie verlängern hierdurch die Lebensdauer des Geräts.

● Nach jedem Leeren des Auffangbehälters Spezialöl in mehreren Querlinien auf ein

passendes Blatt Papier auftragen und dieses Blatt in der AUTO-Funktion durch das Schneidwerk laufen lassen.

Achtung: Die Verwendung von FCKW-haltigem Sprühflaschenöl ist verboten!

9.3 Gerät reinigen

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF und ziehen Sie den Netzstecker aus der Steckdose.

2. Reinigen Sie das Gerät von außen mit einem leicht angefeuchteten Tuch.

Hinweis: Keine scharfen Reinigungsmittel benutzen. Keine Chemikalien (z.B. Ben-

zin, Alkohol) zur Reinigung des Gehäuses verwenden.

10 Technische Daten

Manueller Einzug für Papier: ja Schnittleistung max. 8 Blätter DIN A4 (75 g/m2) Breite Papiereinzug 220 mm Manueller Einzug für CDs u.Ä.: ja Schnittleistung max. 1 Stück Breite Einzug 122 mm

Schnittmethode, Schnittbreite

Betriebszyklus 10 Minuten Dauerbetrieb Geräuschpegel 55 dB (A) Volumen Auffangbehälter 22 Liter Auffangbehälter mit Kontrollfenster ja

Bedienumfang

Anzeigeelemente

Abmessungen (B x T x H) 350 x 260 x 565 mm Gewicht 9,7 kg Rollen ja Spannungsversorgung 230 V / 50 Hz Aufnahmeleistung Max. 300 W Sicherheitsstufe 4

PS 408.2 CCD

Cross Cut (Partikelschnitt), 2 x 12 mm, CD Schnitt in 3 Streifen

Autostart/Autostopp Rückwärtslauf Vorwärtslauf (ohne Materialzuführung) Gerät an (POWER) Überhitzungsschutz (OVERHEAT PROTECTION) Materialstau (JAM STOP)

11 Problembehandlung

Problem Diagnose & Ursache Abhilfe

Steckt der Netzstecker richtig in der Steckdose? Steht der Ein-/Aus-Schalter in der Position OFF?

Befindet sich der

Funktionsschalter in der Gerät funktioniert nicht

Gerät läuft nach dem Zerkleinern weiter

Gerät funktioniert nach längerem Betrieb nicht mehr oder stoppt während des Betriebs

Materialstau

Hinweis: Wenn Sie den Fehler nicht selbstständig beheben können, kontaktieren

Schalterstellung AUTO?

Ist das Gerät korrekt

zusammengebaut worden?

Startet der Motor nicht, wenn

das Papier zugeführt wird?

Interner Sensor von

Papierresten bedeckt oder

verschmutzt.

War das Gerät für längere Zeit

ununterbrochen in Betrieb? Ist

die Oberfläche des Geräts

warm? Dann ist vermutlich der

zulässige Betriebszyklus

überschritten worden.

Haben Sie mehr als die

zulässige Materialkapazität

zugeführt (siehe Kapitel

“Technische Daten”)? Ist das

Material nicht gerade in den

Einzug geführt worden?

Sie Ihren Händler oder rufen Sie die Olympia Hotline an.

Stecken Sie den Netzstecker richtig in die Steckdose. Stellen Sie den Ein-/AusSchalter in die Position ON. Stellen Sie den Funktionsschalter in die Mittelstellung auf die AUTO- Funktion. Stellen Sie sicher, dass der Auffangbehälter korrekt eingesetzt ist. Schieben Sie das zu zerkleinernde Material so in den jeweiligen Einlass, dass der Sensor in der Mitte berührt wird. Stellen Sie den Funktionsschalter in die REV- Stellung, damit das Schneidwerk rückwärts läuft und das Material wieder freigibt.

Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Motor auf Raumtemperatur abkühlen. Betriebszyklus siehe Kapitel “Technische Daten”.

Entfernen Sie den Materialstau, siehe Kapitel “Materialstau beseitigen”.

12 Entsorgungshinweis

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass dieses Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rücknahme- oder getrennten Sammelsystem gebracht werden soll. Dieses Symbol gilt nur in den Staaten des EWR*.

* EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitgliedstaaten plus die Staaten Island, Liechtenstein und Norwegen umfasst.

13 Garantie

ACHTUNG !

WICHTIGE GARANTIEUNTERLAGE

BITTE UNBEDINGT AUFBEWAHREN !

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

● Die Garantiezeit für Ihr Gerät beträgt 24 Monate.

● Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.

● Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min.,

maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

● Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in

der Originalverpackung an folgende Anschrift zu senden:

Service-Center Hattingen

Zum Kraftwerk 1

45527 Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH

Version vom 01.11.2010

PS 408.2 CCD Automatic Shredder

Operating Instructions

[ENGLISH]

11.2010

1 Important Safety Regulations

In order to be able to exploit all the functions provided by the shredder, please read this operating manual thoroughly before starting to use the device.

● Keep the device out of reach of children and pets!

The device may only be operated by adults.

● The device can only be used by one person at a time.

● Protect the equipment from direct sunlight, extreme heat and damp!

● Do not carry out any other activities when operating the device, such as clean it.

● Repairs may only be carried out by properly trained specialists.

1.1 Safety labels

Never insert your hands in the infeeds!

Keep long hair, ties, scarves,

ewellery and loose clothing well

away from the infeed areas!

Attention: Failure to observe the safety labels can result in severe personal injury! If

an object (sleeve, tie, etc.) does enter one of the infeeds accidentally, disconnect the power plug from the power socket immediately!

Safety note: The power socket must be in the immediate vicinity of the unit

and easily accessible. This enables you to disconnect the device from the power supply quickly in an emergency.

The device must not be operated by children!

Never insert paper clips in the infeeds!

Keep spray and vapours from spray cans well away from shredders.

1.2 Electrical safety guidelines

● Disconnect the power plug from the power socket:

● before emptying the waste bin,

● if it will remain unused for a longer period,

● before cleaning the device,

● before moving the device.

● Do not put the device into operation in the case of damage to the power cable, the

power plug or the device itself (risk of injury)!

● Do not complete any modifications to the power cable because it is designed for the

power supply specified.

● Never exceed the recommended load capacity of the power socket or any connected

extension cables!

Attention: It is forbidden to open the cutting mechanism attachment for repair pur-

poses. Risk of fatal injury! In addition, all claims under the terms of guarantee will be deemed null and void.

2 Intended Use

● Only use the PS 408.2 CCD shredder to shred paper, CDs and credit cards by

inserting them in the respective infeed! The material to be shredded must be dry and comply with the requirements stipulated in Chapter "Technical Data"! Attempting to shred other material can lead to personal injury (e.g. through splinters from hard material, etc.) and damage to the equipment (e.g. damage to the cutting mechanism etc.).

● Remove all paper clips and staples from paper before feeding it in the device!

● Do not shred continuous forms in this device!

● The unit may only be used in dry, indoor rooms.

3 Operating Elements

1 POWER lamp (device on) 2 JAM STOP lamp (material jam) 3 OVERHEAT PROTECTION lamp 4 CD/credit card infeed 5 Paper infeed

6 Waste bin 7 Window to waste bin 8 Function switch (FWD/AUTO/REV) 9 OFF/ON switch 10 Housing 11 Castors

4 Starting Up

1. Remove the device carefully from the packaging. Attention: The underside of the cutting mechanism attachment has sharp edges. Risk

of injury!

2. Place the device on a level surface.

3. Position the device near a power socket. However, do not position it near a source of heat or water.

4. Insert the waste bin.

Note: The shredder only operates when the original waste bin is inserted cor-

rectly.

5. Set the On/Off switch to its OFF position.

6. Connect the power plug to a power socket.

Note: Pay attention that the power cable is laid so that people or pets do not walk

over it or that other objects can be set down on it. Pay attention to the information regarding power supply on the rear side of the device for the necessary precautions.

Safety information: For reasons of safety, the power socket to which the shredder

power plug is connected must be near to the device and freely accessible so that the power supply can be disconnected quickly in an emergency!

5 Operation

Note: The recommended capacities stipulated in Chapter "Technical Data" must

not be exceeded, otherwise material will jam! Do not forget that the thickness of the paper increases when folded, as a result of which the recommended sheet capacity can be exceeded. Also reduce the quantity of paper when shredding coarse paper.

5.1 Switching the device on

1. Set the On/Off switch to its ON position. The POWER lamp lights up green.

2. Set the function switch to its middle position to the AUTO function. The device is ready to operate.

5.2 AUTO function

When the AUTO function is activated, the shredding operation of the cutting mechanism starts up automatically as soon as material is inserted in the infeed slot:

● The device switches to forward drive and draws the material in.

● When shredding is finished, the device switches off automatically.

The AUTO function is activated by setting the function switch to its middle position to AUTO.

Note: When the AUTO function is activated, paper can be shredded via the pa-

per infeed and CDs and credit cards shredded via the CD/credit card infeed. Only one infeed may be used at a time. If you use more than one infeed, the device stops. Pay attention to the permissible quantity of material which can be shredded.

5.3 Inserting paper in the paper infeed

Note: A maximum of 8 sheets of A4 paper with a weight of maximally 75 g/m2

may be inserted in the paper infeed at a time.

1. The device is switched on and the AUTO function is activated .

2. Insert paper in the paper infeed.

5.4 Inserting CDs or credit cards

Note: Only insert one CD or credit card at a time for the shredding process.

1. The device is switched on and the AUTO function is activated .

2. Insert the CD or credit card in the CD/credit card infeed.

5.5 Switching the device off

Set the On/Off switch to its OFF position.

6 Indicator Elements

Indicator Cause Solution

OVERHEAT PROTECTION lamp

lights up.

JAM STOP lamp lights up.

Motor has overheated

Overloading (material jam)

Let the motor cool down. Observe the operating cycle described in Chapter "Technical Data".

Clear the material jam. Observe the recommended capacities regarding the material to be shred stipulated in Chapter "Technical Data".

POWER lamp lights up. Device is ON

7 Motor Protection

The motor switches off automatically in the event of an overload. First of all, disconnect the power plug from the power socket and allow the motor to cool down to room temperature. Then connect the power plug to the power socket again and continue operation.

Note: Observe the operating cycle stipulated in Chapter "Technical Data".

8 Clearing Material Jams

If too much material (paper, CDs, credit cards) is fed to the cutting mechanism at one time, the material jams. The shredder switches off automatically in the event of a material jam.

Proceed as follows:

● Press the REV button to activate reverse operation and feed the material back out.

● Press the FWD button to clear the infeeds of any residual material.

● If necessary, remove any residual material manually from the paper infeed.

● Press the AUTO button to reactivate the automatic function.

● Reduce the quantity of material being fed into the shredder.

8.1 REV function (reverse operation)

Set the function switch to the REV setting so that the cutting mechanism runs in reverse, thus releasing the material and feeding the jammed material back out.

8.2 FWD function (forward operation)

Set the function switch to the FWD setting to run the cutting mechanism forwards and shred any residual material left in the infeed and feed it out of the cutting mechanism.

Note: The FWD function is used after clearing a material jam to start the cutting

mechanism running without feeding any new material through the infeed.

9 Maintenance and Service

Attention: Maintenance work may only be completed when the power plug has been

disconnected from the power socket!

9.1 Emptying the waste bin

1. Set the On/Off switch to its OFF position and disconnect the power plug from the power socket.

2. Pull the waste bin to the front and out of the device.

3. Empty the contents according to waste disposal requirements.

4. Slide the waste bin back in the device.

Note: It is recommended not to allow the waste bin to fill up against the cutting

mechanism. This prevents the shredded paper congesting and jamming in the cutting mechanism. Empty the waste bin regularly.

9.2 Lubricating the cutting mechanism

To ensure a long service life for your paper shredder, we recommend clearing any residue from the cutting mechanism regularly and applying a little special oil for paper shredders on the cutting tool. You can obtain the special CFC-free oil from your supplier or directly from our service center in Hattingen. This helps lengthen the service life of the device.

● Each time the waste bin is emptied, apply several lines of the special oil in a lateral

direction on a suitable sheet of paper and feed this sheet through the shredder when the AUTO function is set.

Attention: It is forbidden to use oil spray from aerosol cans containing CFC!

9.3 Cleaning the device

1. Set the On/Off switch to its OFF position and disconnect the power plug from the power socket.

2. Clean the outside of the device with a slightly damp cloth.

Note: Never use any aggressive cleaning agents. Never use any chemicals (e.g.

cleaning solvent, alcohol) to clean the housing

10 Technical Data

Manual paper infeed: Yes Cutting capacity Max. 8 sheets of A4 (75 g/m2) Width of paper infeed 220 mm

Manual infeed for CDs/credit cards.:

Cutting capacity Max. 1 piece Insert width 122 mm

Cutting method, cut width

Operating cycle 10 minutes continuous operation Noise level 55 dB(A) Waste bin volume 22 litres Waste bin with control window Yes

Range of operations

Indicator elements

Dimensions (W x D x H) 350 x 260 x 565 mm Weight 9.7 kg Castors Yes Power supply 230 V / 50 Hz Rated input power Max. 300 W Security level 4

PS 408.2 CCD

Yes

Cross cut (particle-cut), 2 x 12 mm, CD cut into 3 strips

Auto start/Auto stop Reverse running Forward running (without material feed) POWER lamp (device on) OVERHEAT PROTECTION lamp JAM STOP lamp (material jam)

11 Troubleshooting

Problem Diagnosis & Cause Solution

Is the power plug connected properly in the power socket? Is the On/Off switch set to OFF?

Is the function switch set to it

Device does not work

Device continues to run after shredding

Device no longer functions after a longer period out of service or stops during operation

Overloading (material jam)

Note: If you cannot clear the fault yourself, contact your dealer or call the Olympia

hotline.

AUTO position? Has the device been assembled

properly?

Does the motor fail to start when paper is inserted?

Internal sensor is covered by residual paper or is soiled.

Was the device shutdown for a longer time? Is the surface of the device warm? The permissible operating cycle has probably been exceeded.

Have you exceeded the permissible material (refer to Chapter "Technical Data")? Has the material been fed in askew?

Connect the power plug to the power socket properly. Set the On/Off switch to its ON position. Set the function switch to its middle position to the AUTO function. Ensure that the waste bin has been inserted properly. Slide the material to be shredded in the respective infeed slot so that it makes contact with the sensor in the middle. Set the function switch to the REV setting so that the cutting mechanism runs in reverse, releasing the material and feeding the jammed material back out. First of all, disconnect the power plug from the power socket and allow the motor to cool down to room temperature. For information on the operating cycle, refer to Chapter "Technical Data".

Clear the material jam, refer to Chapter "Clearing a material jam".

12 Disposal

This symbol (crossed out waste bin) indicates that the product must be returned to an authorised recycling centre or separate collection point when it has reached the end of its service life. The symbol only applies to states within the EEA (*)

(*) EEA = European Economic Area, which is comprised of the member states of the EU plus Norway, Island and Liechtenstein.

13 Warranty

Warranty

In the case of a defect, please return the device together with the receipt and original packing material to the point-of-sale.

Version dated 01.11.2010

PS 408.2 CCD Destructeur automatique de documents

Mode d'emploi

[FRANÇAIS]

11.2010

1 Prescriptions importantes de sécurité

Afin de pouvoir tirer profit de toutes les fonctions de votre destructeur de documents, veuillez lire attentivement ce manuel avant d'utiliser l'appareil.

● Ne maintenez pas l'appareil à proximité des enfants et des animaux domestiques !

Seuls des adultes sont autorisés à se servir de l'appareil.

● L'appareil ne peut être utilisé que par une personne à la fois.

● Protégez l'appareil contre l'ensoleillement direct, la chaleur extrême et l'humidité !

● Pendant la marche de l'appareil, n'effectuez aucune autre activité (nettoyage par ex.)

que celle de le faire fonctionner.

● Faites effectuer les réparations par du personnel spécialisé et qualifié.

1.1 Marques de sécurité

Ne mettez pas les mains dans les introducteurs !

Éloignez des introducteurs vos cheveux longs, cravates, foulards, bijoux et vêtements ouverts !

Attention : Le non respect de ces marques de sécurité peut provoquer des blessures

corporelles graves ! Si jamais un objet (manche, cravate etc.) devait par inadvertance parvenir dans les introducteurs, retirez immédiatement la fiche de secteur de la prise de courant !

Instructions de sécurité : La prise de courant doit se trouver à proximité de

l'appareil et être facile d'accès. Vous pouvez ainsi, en cas d'urgence, séparer rapidement l'appareil du réseau.

L'appareil ne doit pas être manié par les enfants !

N'introduisez pas de trombones dans les introducteurs !

Tenez le destructeur de documents éloigné du brouillard des atomiseurs et des gaz

1.2 Directives relatives à la sécurité électrique

● Retirez la fiche de contact de la prise de courant

● avant de vider la corbeille

● avant un non-usage prolongé

● avant de nettoyer l'appareil

● avant de déplacer l'appareil

● En cas de dommage du câble d'alimentation, de la fiche de secteur ou de l'appareil

lui-même, ne mettez plus celui-ci en marche (danger de blessures) !

● Ne modifiez pas le câble d'alimentation, car il est prévu pour la tension de secteur

indiquée.

● Ne surchargez pas la capacité recommandée de la prise de courant ou d'un câble de

rallonge raccordé le cas échéant !

Attention : Il est interdit d'ouvrir le cache du bloc de coupe pour effectuer des répara-

tions. Danger de mort ! En outre, le droit de garantie expire dans ce cas.

2 Utilisation conforme aux prescriptions

● N'utilisez le destructeur de documents PS 408.2 CCD que pour la destruction de

papier, de CDs ou de cartes de crédit ; les introduire dans les introducteurs prévus à cet effet ! Le matériau à détruire doit être sec et répondre aux exigences mentionnées au chapitre „Données techniques“ ! La destruction d'autres matériaux pourrait vous blesser (par ex. par la projection d'éclats de matériaux solides, etc) ou endommager votre appareil (par ex. comme la destruction du bloc de coupe).

● Retirez tous les trombones et agrafes avant d'introduire le papier dans l'appareil !

● Ne détruisez pas de formulaires en continu avec l'appareil !

● N'utilisez votre appareil que dans des espaces secs et fermés.

3 Éléments de manipulation

1 Affichage “Appareil

allumé” (POWER)

2 Affichage “Bourrage” (JAM STOP) 3 Affichage “Protection thermique”

(OVERHEAT PROTECTION)

4 Introducteur de CDs/cartes de crédit 5 Introducteur manuel de papier

6 Corbeille 7 Regard corbeille 8 Interrupteur de fonction

9 Interrupteur Marche/Arrêt (OFF/ON) 10 Boîtier 11 Roulettes

(FWD/AUTO/REV)

4 Mise en service

1. Retirez prudemment l'appareil de son emballage.

Attention : La face inférieure du cache du bloc de coupe est pourvue d'angles vifs.

Risque de blessures !

2. Posez l'appareil sur une surface plane.

3. Placez l'appareil à proximité d'une prise de courant. Mais ne mettez toutefois pas l'appareil près d'une source de chaleur ou d'eau.

4. Mettez la corbeille en place.

Remarque : Le destructeur de documents ne fonctionne que lorsque la corbeille origi-

nale est correctement posée.

5. Mettez l'interrupteur Marche/Arrêt en position OFF.

6. Mettez le câble d'alimentation dans la prise de courant.

Remarque : Veillez à ce que le câble d'alimentation ne fasse jamais obstacle et que

des personnes ou des animaux ne puissent pas marcher dessus ou que d'autres objets ne soient pas posés dessus. Tenez compte des données relatives à l'alimentation en énergie situées sur la face arrière de l'appareil, vous permettant ainsi de prendre les mesures de précaution nécessaires.

Instructions de sécurité : La prise de courant et le branchement sur secteur de

l'appareil doivent, pour des raisons de sécurité, se trouver à proximité de l'appareil et être faciles d'accès afin que l'alimentation en courant puisse être rapidement interrompue en cas d'urgence !

5 Manipulation

Remarque : La capacité recommandée au chapitre „Données techniques“ ne doit pas

être dépassée car sinon un bourrage se produit ! Tenez compte du fait que l'épaisseur du papier augmente quand il est plié et que la capacité de feuilles recommandée peut ainsi être dépassée. Réduisez également la quantité de papier quand celui-ci est à grosses fibres.

5.1 Mettre l'appareil sous tension

1. Mettez l'interrupteur Marche/Arrêt en position ON. La lampe verte de l'affichage POWER s'allume.

2. Mettez l'interrupteur de fonction en position médiane sur la fonction AUTO. L'appareil est prêt à fonctionner.

5.2 La fonction AUTO

La fonction AUTO démarre automatiquement la destruction par le bloc de coupe dès que du papier est introduit dans l'orifice d'introduction :

● L'appareil déclenche la marche avant et fait entrer le matériau.

● Après la destruction, l'appareil s'éteint automatiquement.

Vous activez la fonction AUTO en mettant l'interrupteur de fonction en position médiane sur AUTO.

Remarque : En fonctionnement AUTO, vous pouvez détruire du papier en l'introduisant

dans l'introducteur de papier manuel ainsi que des CDs et des cartes de crédit via l'introducteur de CDs/cartes de crédit. Seul un introducteur peut être utilisé à la fois. Si vous utilisez plus d'un introducteur, l'appareil s'arrête. Tenez compte également des quantités autorisées de matériau à détruire.

5.3 Introduire le papier via l'introducteur manuel de papier

Remarque : Maximum 8 feuilles DIN A4 d'un poids maximal de 75 g/m2.

1. L'appareil est sous tension et se trouve en fonctionnement AUTO.

2. Insérez le papier dans l'introducteur manuel de papier.

5.4 Introduire des CDs ou des cartes de crédit

Remarque : 1 CD ou 1 carte de crédit au maximum par opération de destruction.

1. L'appareil est sous tension et se trouve en fonctionnement AUTO.

2. Introduisez le CD ou la carte de crédit dans l'introducteur de CDs/cartes de crédit.

5.5 Débrancher l'appareil

Mettez l'interrupteur Marche/Arrêt en position OFF.

6 Éléments d'affichage

Affichage Cause Remède

L'affichage “Protection thermique” (OVERHEAT PROTECTION) s'allume.

L'affichage “Bourrage” (JAM STOP) s'allume.

L'affichage “Appareil allumé” (POWER) s'allume.

Moteur surchauffé

Bourrage

L'appareil est allumé (ON)

Laissez le moteur refroidir. Observez le cycle de fonctionnement indiqué au chapitre „Données techniques“.

Éliminez le bourrage. Tenez compte de la capacité de matériau à détruire recommandée au chapitre „Données techniques“.

7 Protection du moteur

Le moteur se débranche automatiquement en cas de surcharge. Retirez la fiche de la prise de courant et laissez refroidir le moteur jusqu'à ce qu'il soit à la température ambiante. Remettez la fiche de secteur dans la prise de courant et poursuivez l'opération.

Remarque : Tenez compte du cycle de fonctionnement indiqué au chapitre „Données

techniques“.

8 Éliminer un bourrage

Si trop de matériau (papier, CD, carte de crédit) a été introduit dans le bloc de coupe, un bourrage se produit. En cas de bourrage, l'appareil s'éteint.

Procédez comme suit :

● Faites sortir le matériau en utilisant la marche arrière (REV).

● Libérez les introducteurs des restes de matériau en vous servant de la marche avant

(FWD).

● Supprimez manuellement les éventuels restes de papier de l'introducteur de papier.

● Rebranchez l'appareil en fonctionnement AUTO.

● Réduisez la quantité de matériau à détruire.

8.1 Marche arrière (position REV)

Mettez l'interrupteur de fonction en position REV afin que le bloc de coupe tourne en marche arrière et libère à nouveau le matériau.

8.2 Marche avant (position FWD)

Mettez l'interrupteur de fonction en position FWD pour détruire un reste éventuel de matériau et l'éliminer du bloc de coupe.

Remarque : On a besoin de la position FWD après un bourrage pour faire tourner le

bloc de coupe sans introduire de matériau.

9 Entretien et maintenance

Attention : Les travaux de maintenance doivent uniquement être effectués quand la

fiche de secteur est retirée !

9.1 Vider la corbeille

1. Mettez l'interrupteur Marche/Arrêt en position OFF et retirez la fiche de secteur de la prise de courant.

2. Tirez la corbeille vers l'avant pour la faire sortir de l'appareil.

3. Videz son contenu dans un endroit approprié.

4. Repoussez la corbeille dans l'appareil.

Remarque : Il est recommandé de ne pas remplir la corbeille jusqu'au bloc de coupe.

Vous évitez ainsi un reflux du matériau dans le bloc de coupe. Videz la corbeille régulièrement.

9.2 Huiler le bloc de coupe

Afin que vous profitiez longtemps de votre destructeur de documents, nous vous recommandons de retirer régulièrement les résidus se trouvant dans les blocs de coupe et de mettre un peu d'huile spéciale pour destructeur de documents sur les lames coupantes. Vous obtiendrez de l'huile spéciale sans CFC chez votre revendeur ou directement dans notre centre de services à Hattingen. Vous prolongerez ainsi la durée de vie de l'appareil.

● Après chaque vidage de la corbeille, appliquer de l'huile spéciale en traçant plusieurs

lignes transversales sur une feuille de papier adéquate et faire passer cette feuille dans le bloc de coupe en fonctionnement AUTO.

Attention : L'utilisation d'atomiseur d'huile contenant du CFC est interdite !

9.3 Nettoyer l'appareil

1. Mettez l'interrupteur Marche/Arrêt en position OFF et retirez la fiche de secteur de la prise de courant.

2. Nettoyez l'appareil de l'extérieur avec un chiffon légèrement humidifié.

Remarque : Ne pas utiliser de produits de nettoyage agressifs. Ne pas utiliser de subs-

tances chimiques (par ex. essence, alcool) pour nettoyer le boîtier.

10 Données techniques

Introduction manuelle du papier : Oui Capacité de coupe Max. 8 feuilles DIN A4 (75 g/m2)

Largeur de l'introducteur de

papier Introduction manuelle de CDs et produits semblables :

Capacité de coupe Max. 1 unité Largeur de l'introducteur 122 mm

Méthode de coupe, largeur de coupe

Cycle de fonctionnement 10 minutes en fonctionnement continu Niveau sonore 55 dB(A) Volume de la corbeille 22 litres Corbeille avec fenêtre de contrôle Oui

Spectre de manipulations

Éléments d'affichage

Dimensions (l x p x h) 350 x 260 x 565 mm Poids 9,7 kg Roulettes Oui Alimentation en courant 230 V / 50 Hz Puissance électrique Max. 300 W Niveau de sécurité 4

PS 408.2 CCD

220 mm

Oui

Cross Cut (coupe en particules), 2 x 12 mm CD : coupe en 3 bandes

Démarrage automatique/arrêt automatique Marche arrière Marche avant (sans alimentation de matériau) Appareil allumé (POWER) Protection thermique (OVERHEAT PROTECTION) Bourrage (JAM STOP)

11 Traitement des problèmes

Problème Diagnostic & Cause Remède

La fiche de secteur est-elle correctement introduite dans la prise de courant ? L'interrupteur Marche/Arrêt estil en position OFF?

L'interrupteur de fonction se L'appareil ne fonctionne pas

L'appareil continue à tourner après la destruction L'appareil ne fonctionne plus après un fonctionnement prolongé ou s'arrête pendant le fonctionnement

Bourrage

Remarque : Si vous ne pouvez pas éliminer le défaut vous-même, contactez votre re-

trouve-t-il en position AUTO ?

L'appareil est-il correctement

assemblé ?

Le moteur ne démarre pas

quand le papier est introduit?

Le capteur interne est recouvert

de restes de papier ou est

encrassé.

L'appareil a-t-il fonctionné sans

interruption pendant

longtemps ? La surface de

l'appareil est-elle chaude ?

C'est donc que le cycle de

fonctionnement autorisé a

probablement été dépassé.

Avez-vous introduit une

quantité de matériau supérieure

à la capacité autorisée

(Voir chapitre “Données

techniques”) ? Le matériau n'a

pas été introduit de manière

droite dans l'introducteur ?

vendeur ou appelez la ligne directe Olympia.

Introduisez la fiche de secteur correctement dans la prise de courant. Mettez l'interrupteur Marche/Arrêt en position ON. Mettez l'interrupteur de fonction en position médiane sur la fonction AUTO. Assurez-vous que la corbeille est correctement mise en place. Poussez le matériau à détruire dans l'orifice d'introduction correspondant de manière à ce qu'il entre en contact avec le capteur au centre.

Retirez la fiche de la prise de courant et laissez refroidir le moteur jusqu'à ce qu'il soit à la température ambiante. Cycle de fonctionnement, voir chapitre “Données techniques”.

Supprimez le bourrage, voir chapitre “Éliminer un bourrage”.

12 Remarque concernant l'élimination

Ce symbole (la poubelle rayée) signifie que ce produit doit, en fin de vie, être apporté à un organisme de reprise ou de collecte séparée disponible à l'utilisateur final. Ce symbole n'est valable que dans les états de l'EEE*.

* EEE = Espace Économique Européen, comprenant les états membres de l'Union Européenne plus les états d'Islande, de Norvège et du Liechtenstein.

13 Garantie

Cher client, Nous sommes très heureux que vous ayez choisi cet appareil. En cas de défaut, veuillez retourner l’appareil dans son emballage d’origine et

accompagné du bon d’achat au magasin où vous l’avez acheté.

Version du 01.11.2010

PS 408.2 CCD Distruggidocumenti automatico

Manuale d'uso

[ITALIANO]

11.2010

1 Disposizioni di sicurezza importanti

Prima dell'impiego del dispositivo, leggere con attenzione le presenti istruzioni in modo da poter successivamente usufruire di tutte le funzioni del distruggidocumenti.

● Tenere il dispositivo lontano dai bambini e da animali domestici!

Il dispositivo va utilizzato esclusivamente da persone adulte.

● Il dispositivo può essere utilizzato solo da una persona per volta.

● Proteggere il dispositivo dai raggi solari diretti, da calore estremo e dall'umidità!

● Non eseguire durante l'esercizio dell'apparecchio interventi di altro tipo, come ad es.

nel caso di pulizia.

● Affidare eventuali riparazioni solo a personale tecnico qualificato.

1.1 Simboli di sicurezza

Non introdurre le mani nelle fessure di inserimento!

Tenere lontano dalle fessure di inserimento capelli lunghi sciolti, cravatte, sciarpe, gioielli e indumenti penzolanti!

Attenzione: L'inosservanza di questi simboli di sicurezza può essere causa di gravi le-

sioni fisiche! In caso di introduzione accidentale di un oggetto (manica, cravatta ecc.) nelle fessure di inserimento, scollegare immediatamente la spina dalla presa di corrente!

Indicazione di sicurezza: La presa deve trovarsi in prossimità del dispositivo ed essere

facilmente accessibile. In caso d'emergenza è così possibile scollegare rapidamente il dispositivo dalla rete.

L'utilizzo del dispositivo non è consentito a bambini!

Non introdurre graffette nelle fessure di inserimento!

Evitare di esporre il distruggidocumenti a nebbia propagata da bombolette spray e gas.

1.2 Direttive per la sicurezza elettrica

● Estrarre la spina di alimentazione dalla presa di corrente

● prima di svuotare il recipiente di raccolta

● in previsione di un periodo prolungato di inutilizzo

● prima di sottoporre il dispositivo a pulizia

● prima di cambiare posto al dispositivo

● Non mettere più in funzione l'apparecchio in caso di danni al cavo di rete, alla spina di

alimentazione o all'apparecchio stesso (pericolo di lesioni)!

● Non compiere modifiche al cavo di rete visto che risulta progettato per la tensione di

rete indicata.

● Evitare un eccesso di carico rispetto alla potenza della presa elettrica consigliata o di

un cavo di prolunga eventualmente allacciato!

Attenzione: È vietato aprire la copertura del gruppo di taglio a scopo di riparazione. Pe-

ricolo di vita! In caso di inosservanza cessa il diritto di garanzia.

2 Impiego conforme agli usi previsti

● Il distruggidocumenti PS 408.2 CCD è destinato unicamente alla frantumazione di

carta introdotta nelle apposite fessure di inserimento! Il materiale da frantumare deve essere asciutto e conforme ai requisiti indicati nel capitolo „Specifiche tecniche“! La frantumazione di altri materiali può essere causa di lesioni (ad es. dovute alla scheggiatura di materiali rigidi ecc.) o danni al dispositivo (ad es. distruzione del gruppo di taglio).

● Rimuovere tutte le graffe e puntine metalliche prima di introdurre la carta nel

dispositivo!

● Non distruggere moduli continui con il dispositivo!

● L'apparecchio va usato esclusivamente in ambienti chiusi e asciutti.

3 Elementi di comando

1 Indicatore “Apparecchio inserito”

(POWER)

2 Indicatore “Intasamento” (JAM

STOP)

3 Indicatore “Protezione

surriscaldamento” (OVERHEAT

PROTECTION) 4 Caricatore CD/carte di credito 5 Caricatore cartamanuale

6 Recipiente di raccolta 7 Finestra del recipiente di raccolta 8 Selettore di funzione

(FWD/AUTO/REV)

9 Interruttore di

inserimento/disinserimento

(OFF/ON) 10 Involucro 11 Rotelle

4 Messa in funzione

1. Liberare il dispositivo cautamente dall'imballaggio. Attenzione: Sul lato inferiore della copertura del gruppo di taglio si trovano angoli ap-

puntiti. Pericolo di lesioni!

2. Ubicare il dispositivo su una superficie piana.

3. Posizionare il dispositivo nelle vicinanze di una presa di corrente. Ad ogni modo evitare di ubicare il dispositivo in prossimità di una sorgente di calore o in prossimità di acqua.

4. Introdurre il recipiente di raccolta.

Nota: Il distruggidocumenti funziona solo con recipiente di raccolta originale cor-

rettamente in posizione.

5. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.

6. Introdurre il cavo di rete nella presa di corrente.

Nota: Evitare la posa del cavo di alimentazione nei punti di passaggio in modo

da evitare che persone o animali lo possano calpestare o che vi vengano poggiati sopra altri oggetti. Osservare le indicazioni sull'alimentazione elettrica riportate sul retro del dispositivo applicando le dovute precauzioni.

Indicazione di sicurezza: Per motivi di sicurezza è necessario assicurare che presa di

corrente e porta di alimentazione del dispositivo si trovino nelle vicinanze del dispositivo e che siano liberamente accessibili in modo da poter scollegare rapidamente, in caso d'emergenza, l'alimentazione elettrica!

5 Funzionamento

Nota: Non è consentito superare la capacità descritta nel capitolo „Specifiche

tecniche“ visto altrimenti il pericolo che la carta si inceppi! Si prega inoltre di tenere presente che lo spessore della carta aumenta in presenza di pieghe, circostanza che riduce la capacità di distruzione dei fogli. Ridurre la quantità di carta anche se si desidera distruggere carta grezza.

5.1 Accensione dell'apparecchio

1. Passare con l'interruttore di inserimento/disinserimento in posizione ON. L'indicatore POWER si illumina in verde.

2. Posizionare il selettore di funzione al centro selezionando la funzione AUTO. L'apparecchio è pronto all'esercizio.

5.2 Modalità automatica (AUTO)

In modalità AUTO il gruppo di taglio avvia automaticamente la frantumazione, non appena viene introdotta carta nella fessura di inserimento:

● L'apparecchio marcia in avanti e trascina il materiale.

● Una volta conclusa la frantumazione, l'apparecchio si spegne automaticamente.

Attivare la funzione AUTO posizionando il selettore di funzione al centro sulla posizione AUTO.

Nota: In modalità AUTO è possibile frantumare sia carta tramite caricatore carta

manuale sia CD e carte di credito tramite caricatore CD/carte di credito. Ai fini della frantumazione è però possibile utilizzare solo una fessura di inserimento per volta. Non appena si utilizza più di una fessura di inserimento, l'apparecchio si ferma. Osservare le quantità consentite di materiale frantumabile.

5.3 Inserimento di carta tramite caricatore carta manuale

Nota: Max. 8 fogli in formato DIN A4 con un peso max. 75 g/m2.

1. L'apparecchio è inserito e si trova in modalità AUTO.

2. Introdurre la carta attraverso il caricatore carta manuale.

5.4 Inserimento di CD o carte di credito

Nota: Per ogni procedura di frantumazione massimo 1 CD o 1 carta di credito.

1. L'apparecchio è inserito e si trova in modalità AUTO.

2. Inserire il CD o la carta di credito nel caricatore CD/carte di credito.

5.5 Disinserimento dell'apparecchio

Passare con l'interruttore di inserimento/disinserimento in posizione OFF.

6 Indicatori

Visualizzazione Causa Rimedio

Indicatore “Protezione surriscaldamento” (OVERHEAT PROTECTION) acceso.

Indicatore “Intasamento” (JAM STOP) acceso.

Indicatore “Apparecchio inserito” (POWER) acceso.

Motore surriscaldato

Materiale inceppato

Apparecchio inserito (ON)

Lasciare raffreddare il motore. Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.

Eliminare l'intasamento. Osservare la quantità di materiale da frantumare consigliata indicata nel capitolo „Specifiche tecniche“.

7 Protezione motore

Il motore si spegne automaticamente in caso di surriscaldamento. Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente. Ricollegare la spina di alimentazione alla presa e proseguire l'esercizio.

Nota: Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche“.

8 Eliminazione di materiale inceppato

In caso di inserimento di troppo materiale nel gruppo di taglio (carta, CD, carta di credito), il materiale si inceppa. In caso di intasamento l'apparecchio si spegne.

Procedere come segue:

● Espellere il materiale selezionando la retromarcia (REV).

● Eliminare il materiale residuo dalle fessure di inserimento selezionando la marcia in

avanti (FWD).

● Rimuovere manualmente eventuali residui di carta ancora presenti nel caricatore

carta.

● Inserire di nuovo l'apparecchio passando alla modalità AUTO.

● Ridurre la quantità di materiale da frantumare.

8.1 Retromarcia (posizione REV)

Passare con il selettore di funzione in posizione REV facendo procedere il gruppo di taglio in retromarcia e sbloccando il materiale incastrato.

8.2 Marcia in avanti (posizione FWD)

Passare con il selettore di funzione in posizione FWD per frantumare i residui di materiale eventualmente presenti e rimuoverli quindi dal gruppo di taglio.

Nota: La posizione FWD consente, una volta rimosso il materiale inceppato, il

riavvio del gruppo di taglio anche senza precedente inserimento di materiale.

9 Manutenzione e cura

Attenzione: I lavori di manutenzione vanno eseguiti solo con spina di alimentazione

scollegata!

9.1 Svuotamento del recipiente di raccolta

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione dalla presa di corrente.

2. Rimuovere il recipiente di raccolta dal dispositivo tirandolo in avanti.

3. Svuotarne adeguatamente il contenuto.

4. Riposizionare il recipiente di raccolta nell'apparecchio.

Nota: Si consiglia di evitare che il recipiente di raccolta si riempia fino a toccare il

gruppo di taglio. In questo modo si evitano inceppamenti all'interno del gruppo di taglio causati dal materiale frantumato. Svuotare regolarmente il recipiente di raccolta.

9.2 Lubrificazione del gruppo di taglio

In modo da poter utilizzare a lungo il distruggidocumenti, si consiglia di ripulire regolarmente il gruppo di taglio da residui applicando sul gruppo di taglio una minima quantità di olio speciale per distruggidocumenti. L'olio speciale esente da FCKW può essere acquistato presso un rivenditore di fiducia o direttamente dal nostro centro di assistenza clienti di Hattingen. Tale precauzione allunga la durata utile del dispositivo.

● Ogni volta che si svuota il recipiente di raccolta, applicare l'olio speciale su un foglio

di carta disegnando diverse linee orizzontali e introdurre il foglio così predisposto in modalità AUTO facendolo frantumare dal gruppo di taglio.

Attenzione: È vietato l'uso di bombolette di olio a base di FCKW!

9.3 Pulizia dell'apparecchio

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione dalla presa di corrente.

2. Pulire l'apparecchio dall'esterno con un panno leggermente inumidito.

Nota: Non utilizzare detergenti aggressivi. Non utilizzare sostanze chimiche (ad

es. benzina, alcol) per la pulizia dell'involucro.

10 Specifiche tecniche

Caricatore carta manuale: Sì Spessore di taglio Max. 8 fogli DIN A4 (75 g/m2) Larghezza caricatore carta 220 mm

Caricatore manuale per CD e simili:

Spessore di taglio Max. 1 pezzo Larghezza caricatore 122 mm

Metodo di taglio, larghezza di taglio

Ciclo di esercizio 10 minuti in esercizio continuo Livello di rumorosità 55 dB(A) Volume recipiente di raccolta 22 litri Recipiente di raccolta con finestra Sì

Funzioni

Indicatori

Dimensioni (L x P x A) 350 x 260 x 565 mm Peso 9,7 kg Rotelle Sì Alimentazione 230 V / 50 Hz Potenza assorbita Max. 300 W Classe di protezione 4

PS 408.2 CCD

Sì

Taglio a frammento (cross cut), 2 x 12 mm, taglio CD in 3 strisce

Avvio/Arresto automatico Retromarcia Marcia in avanti (senza inserimento carta) Apparecchio inserito (POWER) Protezione surriscaldamento (OVERHEAT PROTECTION) Intasamento (JAM STOP)

11 In caso di problemi

Problema Diagnosi & Causa Rimedio

La spina di alimentazione è inserita correttamente nella presa di corrente? L'interruttore di inserimento/disinserimento è in posizione OFF?

L'apparecchio non funziona

L'apparecchio rimane in funzione una volta conclusa la frantumazione L'apparecchio non funziona dopo un esercizio prolungato oppure si ferma durante il funzionamento

Materiale inceppato

Nota: In caso non risultasse possibile rimuovere l'anomalia autonomamente,

Il selettore di funzione è in posizione AUTO?

L'apparecchio è stato assemblato correttamente?

Il motore non parte nonostante venga introdotta carta?

Il sensore interno è ricoperto da residui di carta oppure è sporco.

L'apparecchio si è trovato in funzione ininterrottamente per un periodo prolungato? La superficie dell'apparecchio è surriscaldata? Probabilmente è stata oltrepassata la durata massima prevista per il ciclo di esercizio. È stato introdotto più materiale di quanto consentito (si veda il capitolo “Specifiche tecniche”)? Il materiale non è stato introdotto nella fessura in modo diritto?

contattare il proprio rivenditore o il servizio telefonico di assistenza Olympia.

Introdurre la spina di alimentazione correttamente nella presa di corrente. Passare con l'interruttore di inserimento/disinserimento in posizione ON. Posizionare il selettore di funzione al centro selezionando la funzione AUTO. Assicurarsi che il recipiente di raccolta è stato introdotto correttamente. Spingere il materiale da frantumare nella rispettiva fessura in modo da sfiorare il sensore posizionato al centro. Passare con il selettore di funzione in posizione REV facendo procedere il gruppo di taglio in retromarcia e sbloccando il materiale incastrato. Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente. Per il ciclo di esercizio si veda il capitolo “Specifiche tecniche”.

Rimuovere l'intasamento, si veda il capitolo “Eliminazione di materiale inceppato”.

12 Indicazioni sullo smaltimento

Questo simbolo (il bidone sbarrato) indica che l'utilizzatore finale è tenuto a smaltire il presente prodotto alla fine della rispettiva durata utile attraverso un sistema di recupero o di raccolta differenziata. Il simbolo vale solo per i paesi membri SEE*.

* SEE = Spazio economico europeo comprendente gli stati membri dell'UE oltre a Islanda, Liechtenstein e Norvegia.

13 Garanzia

Caro cliente, ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti La

preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

Versione del 01.11.2010

PS 408.2 CCD Destructora automática de documentos

MANUAL DE INSTRUCCIONES

[ESPAÑOL]

11.2010

1 Prescripciones de seguridad importantes

Para aprovechar de una manera óptima todas sus funciones, es necesario leer detenidamente las presentes instrucciones antes de utilizar su destructora de documentos.

● ¡Mantenga el aparato fuera del alcance de los niños y animales domésticos!

El aparato sólo debe ser manejado por adultos.

● El aparato sólo puede ser manejado por una persona en cada momento.

● ¡Proteja el aparato frente a la radiación solar directa, calor extremo y humedad!

● No ejecute ninguna otra actividad en el aparato como, por ejemplo, la limpieza

durante el funcionamiento del mismo.

● Encomiende las reparaciones exclusivamente a personal especializado cualificado.

1.1 Símbolos de seguridad

¡No introduzca las manos en las entradas de papel!

¡Mantenga los objetos colgantes, pelo largo, corbatas, bufandas,

oyería, y ropa suelta, apartados

de las entradas de papel!

Atención: ¡El incumplimiento de estas advertencias de seguridad puede provocar

lesiones físicas de carácter grave! ¡Si a pesar de toda precaución entrara algún objeto (manga, corbata, etc.) accidentalmente en las entradas de papel, deberá desenchufar inmediatamente la clavija de alimentación de la toma de corriente!

Advertencia de seguridad: Enchufe el cable de alimentación en una toma cerca

del aparato a la que se pueda acceder con facilidad. De este modo podrá desenchufar el aparato rápidamente de la red en cualquier caso de emergencia.

¡El aparato no debe ser manejado por los niños!

¡No introduzca clips en las entradas de papel!

No emplee aerosoles y/o gases sobre o cerca de la destructora de documentos.

1.2 Directrices de seguridad eléctrica

● Desenchufe la clavija de alimentación de la toma de corriente en las siguientes

situaciones:

● Antes de vaciar el depósito de recogida.

● Antes de un período prolongado de no utilización.

● Antes de realizar la limpieza del aparato.

● Antes de cambiar el aparato de lugar.

● ¡No utilice la destructora en caso de deterioro del cable, de la clavija de alimentación

o del propio aparato (peligro de lesiones)!

● No reemplace el cable de alimentación ya que está concebido para una tensión de

red específica.

● ¡Respete en todo caso la capacidad recomendada para la toma de corriente y para el

cable de prolongación (en el supuesto de que exista)!

Atención: Queda expresamente prohibido abrir la cubierta del cabezal destructor

para fines de reparación. ¡Peligro de muerte! Además se extinguirá cualquier derecho de garantía.

2 Uso previsto

● ¡Utilice la destructora de documentos PS 408.2 CCD sólo para destruir papel, CDs o

tarjetas de crédito por las entradas de papel previstas a tal fin! ¡El material a destruir debe estar seco y cumplir los requisitos que figuran en el capítulo "Datos técnicos"! La destrucción de otros materiales puede dar lugar a que usted sufra lesiones (debido al astillado de materiales sólidos, etc.) o a que se produzcan daños en el aparato (por ejemplo, la rotura del cabezal destructor).

● ¡Retire todos los clips y todas las grapas antes de introducir el papel en el aparato!

● ¡No destruya formularios sinfín con este aparato!

● El aparato sólo debe utilizarse en locales cerrados que estén secos.

3 Elementos de manejo

1 Indicación "Aparato encendido"

(POWER)

2 Indicación "Atasco de material"

(JAM STOP)

3 Indicación "Protección contra

sobrecalentamientos" (OVERHEAT PROTECTION)

4 Entrada de CDs/tarjetas de crédito 5 Entrada de papel

6 Depósito de recogida 7 Ventana de control visual del

depósito de recogida

8 Interruptor de funcionamiento

(FWD/AUTO/REV)

9 Interruptor de

conectado/desconectado (OFF/ON) 10 Carcasa 11 Ruedas

4 Puesta en servicio

1. Retire el aparato con cuidado del embalaje. Atención: La parte inferior de la cubierta del cabezal destructor tiene esquinas

afiladas. ¡Peligro de lesiones!

2. Coloque el aparato sobre una superficie nivelada.

3. Posicione el aparato cerca de una toma de corriente. No obstante, debe evitar colocar el aparato cerca de una fuente de calor o cerca de agua.

4. Inserte el depósito de recogida.

Advertencia: La destructora de documentos sólo funciona si se ha insertado el depósito

de recogida original correctamente.

5. Coloque el interruptor de conectado/desconectado en la posición OFF.

6. Enchufe el cable de alimentación a la toma de corriente.

Advertencia: Preste atención a que el cable de alimentación no suponga ningún

obstáculo de modo que ni las personas ni los animales puedan pasar por encima de él o que se puedan colocar otros objetos encima de él. Tome las medidas de precaución necesarias, para ello tenga en cuenta las indicaciones con respecto a la alimentación eléctrica situadas en la parte trasera del aparato.

Advertencia de seguridad: ¡Por motivos de seguridad, la toma de corriente y la

conexión a la red del aparato deben encontrarse cerca del aparato y estar en un lugar de fácil acceso para que sea posible desenchufar la alimentación eléctrica rápidamente en caso de emergencia!

5 Manejo

Advertencia: ¡No sobrepasar la capacidad recomendada en el capítulo "Datos técnicos"

ya que de lo contrario se producirá un atasco de material! Tenga en cuenta que el espesor del papel aumenta si se dobla lo que puede provocar que se sobrepase la capacidad de hojas recomendada. Reduzca el volumen de papel también en caso de papel de fibra gruesa.

5.1 Conectar el aparato

1. Coloque el interruptor de conectado/desconectado en la posición ON. La indicación de POWER se ilumina en verde.

2. Coloque el interruptor de funcionamiento en la posición central en la función AUTO. El aparato se encuentra en disposición de servicio.

5.2 La función AUTO

En la función AUTO el servicio de destrucción se inicia automáticamente cuando se introduce un papel en la entrada:

● El aparato inicia el avance y arrastra el material.

● Una vez finalizado el proceso de destrucción, el aparato se apaga automáticamente.

Active la función AUTO colocando el interruptor de funcionamiento en la posición central en AUTO.

Advertencia: La función AUTO permite destruir papel a través de la entrada de papel

manual, así como CDs y tarjetas de crédito a través de la entrada de CDs/tarjetas de crédito. No se debe utilizar más de una entrada a la vez. Si utiliza más de una entrada, el aparato se detiene. Tenga en cuenta los volúmenes admisibles del material a destruir.

5.3 Suministrar papel a través de la entrada de papel

manual

Advertencia: Como máximo, 8 hojas del tamaño DIN A4 con un peso máximo de

1. El aparato está encendido y se encuentra en la función AUTO.

2. Introduzca el papel en la entrada de papel manual.

75 g/m

5.4 Suministrar CDs o tarjetas de crédito

Advertencia: Como máximo, 1 CD o 1 tarjeta de crédito por cada proceso de

destrucción.

1. El aparato está encendido y se encuentra en la función AUTO.

2. Introduzca el CD o la tarjeta de crédito en la entrada de CDs/tarjetas de crédito.

5.5 Desconectar el aparato

Coloque el interruptor de conectado/desconectado en la posición OFF.

6 Elementos de indicación

Indicación Causa Solución

La indicación "Protección contra sobrecalentamientos" (OVERHEAT PROTECTION) se ilumina.

La indicación "Atasco de material" (JAM STOP) se ilumina.

La indicación "Aparato encendido" (POWER) se ilumina.

El motor se ha calentado excesivamente.

Atasco de material

Aparato encendido (ON)

Deje que el motor se enfríe. Tenga en cuenta el ciclo de servicio indicado en el capítulo "Datos técnicos".

Elimine el atasco de material. Tenga en cuenta la capacidad recomendada para el material a destruir indicada en el capítulo "Datos técnicos".

7 Protección del motor

El motor se desconecta automáticamente en caso de sobrecarga. Desenchufe la clavija de alimentación de la toma de corriente y deje que el motor se enfríe a temperatura ambiente. Vuelva a enchufar la clavija de red a la toma de corriente y continúe con el servicio.

Advertencia: Tenga en cuenta el ciclo de servicio indicado en el capítulo "Datos

técnicos".

8 Eliminar un atasco de material

Si se ha suministrado demasiado material (papel, CD, tarjeta de crédito) al cabezal destructor, se produce un atasco de material. El aparato se desconecta en caso de atasco de material.

Proceda como sigue:

● Distribuya el material a través del retroceso (REV).

● Elimine los restos de material de las entradas a través del avance (FWD).

● Retire manualmente los restos de papel que eventualmente se encuentran en la

entrada de papel.

● Conmute el aparato a la función AUTO.

● Reduzca el volumen de material a destruir.

8.1 Retroceso (posición REV)

Coloque el interruptor de funcionamiento en la posición REV para que el cabezal destructor inicie el retroceso y liberar de este modo el material.

8.2 Avance (posición FWD)

Coloque el interruptor de funcionamiento en la posición FWD para destruir y retirar los posibles restos de material del cabezal destructor.

Advertencia: La posición FWD se necesita después de la eliminación de un atasco de

material para poner en marcha el cabezal destructor sin introducir material.

9 Mantenimiento y cuidado

Atención: ¡Los trabajos de mantenimiento sólo deben llevarse a cabo con la clavija

de alimentación desenchufada!

9.1 Vaciado del depósito de recogida

1. Coloque el interruptor de conectado/desconectado en la posición OFF y desenchufe la clavija de alimentación de la toma de corriente.

2. Extraiga el depósito de recogida hacia delante del aparato.

3. Vacíe el contenido en un lugar adecuado.

4. Vuelva a insertar el depósito de recogida en el aparato.

Advertencia: Se recomienda no llenar el depósito de recogida hasta el cabezal

destructor. De este modo, se evita que el material cortado se acumule en el cabezal destructor. Vacíe regularmente el depósito de recogida.

9.2 Lubricación del cabezal destructor

Para que pueda disfrutar durante mucho tiempo de su destructora de documentos, recomendamos que limpie los cabezales destructores periódicamente de los restos de material y que aplique un poco de aceite especial para destructoras de documentos en los cabezales destructores. Podrá conseguir un aceite especial libre de CFC, en tiendas especializadas o directamente a través de nuestro Centro de Servicio Técnico en Hattingen. De este modo prolongará la vida útil del aparato.

● Cada vez que se vacíe el depósito de recogida, aplicar el aceite especial sobre una

hoja de papel formando varias líneas transversales y pasar por el cabezal destructor esta hoja en la función AUTO.

Atención: ¡Queda prohibida la utilización de aceite en aerosol que contenga CFC!

9.3 Limpieza del aparato

1. Coloque el interruptor de conectado/desconectado en la posición OFF y desenchufe la clavija de alimentación de la toma de corriente.

2. Limpie el exterior del aparato con un paño ligeramente humedecido.

Advertencia: No utilice agentes de limpieza agresivos. No utilice sustancias químicas

(por ejemplo, gasolina, alcohol etílico) para limpiar la carcasa.

10 Datos técnicos

Entrada manual para papel: Sí

Capacidad de corte

Anchura de la entrada de papel

Entrada manual para CDs, etc.: Sí Capacidad de corte Como máximo, 1 unidad Anchura de la entrada 122 mm

Método de corte, anchura de corte

Ciclo de servicio 10 minutos de servicio permanente Nivel de ruido 55 dB(A) Volumen del depósito de recogida 22 litros

Depósito de recogida con ventana de control

Volumen de manejo

Elementos de indicación

Dimensiones (Anchura x Fondo x Altura)

Peso 9,7 kg Ruedas Sí Alimentación de tensión 230 V / 50 Hz Potencia de entrada Como máximo, 300 W Nivel de seguridad 4

PS 408.2 CCD

Como máximo, 8 hojas del tamaño DIN A4 (75 g/m

220 mm

Cross Cut (corte en partículas), 2 x 12 mm, Corte de CD en 3 tiras

Sí Arranque automático/parada automática

Retroceso Avance (sin suministro de material) Aparato encendido (POWER) Protección contra sobrecalentamientos (OVERHEAT PROTECTION) Atasco de material (JAM STOP)

350 x 260 x 565 mm

)

11 Solución de problemas

Problema Diagnóstico y causa Solución

¿La clavija de alimentación está enchufada correctamente a la toma de corriente? ¿El interruptor de conectado/desconectado se encuentra en la posición OFF? ¿El interruptor de

El aparato no se pone en marcha.

El aparato continúa funcionando después del proceso de destrucción. El aparato deja de funcionar al cabo de un funcionamiento prolongado o se detiene durante el servicio.

Atasco de material

Advertencia: Si no consigue resolver el problema, comuníquese con su distribuidor o

funcionamiento se encuentra en la posición de conmutación AUTO?

¿El aparato ha sido montado correctamente?

¿El motor no arranca cuando se suministra papel?

El sensor interno está cubierto por restos de papel o está sucio.

¿El aparato ha estado en servicio ininterrumpidamente durante mucho tiempo? ¿La superficie del aparato está caliente? Entonces se ha excedido el ciclo de servicio admisible. ¿Se ha suministrado más que la capacidad de material admisible (ver el capítulo "Datos técnicos")? ¿El material no ha sido introducido de forma recta en la entrada de papel?

póngase en contacto con la línea de asistencia telefónica de OLYMPIA.

Enchufe la clavija de alimentación correctamente a la toma de corriente. Coloque el interruptor de conectado/desconectado en la posición ON.

Coloque el interruptor de funcionamiento en la posición central en la función AUTO.

Asegúrese de que el depósito de recogida esté insertado correctamente. Introduzca el material a destruir en la entrada correspondiente, de tal modo que establezca contacto con el sensor en el centro. Coloque el interruptor de funcionamiento en la posición REV para que el cabezal destructor inicie el retroceso y liberar de este modo el material.

Desenchufe la clavija de alimentación de la toma de corriente y deje que el motor se enfríe a temperatura ambiente. Para el ciclo de servicio, ver el capítulo "Datos técnicos".

Elimine el atasco de material, ver el capítulo "Eliminar un atasco de material".

12 Indicaciones de eliminación

Este símbolo (cubo de basura tachado) significa que después de finalizar su vida útil, se debe llevar el producto a un sistema de recogida o reciclaje disponible para el usuario final. Este símbolo sólo es válido en los estados de la EEE*.

* EEE = Espacio Económico Europeo que incluye los Estados Miembros de la UE más los Estados de Islandia, Liechtenstein y Noruega.

13 Garantía

Estimado cliente, nos alegramos de que Usted se haya decidido por este aparato. En caso de un defecto devuelva el aparato junto con el justificante de compra y el

embalaje original al lugar donde lo ha adquirido.

Versión del 01.11.2010

PK 408.2 CCD Automatische papiervernietiger

GEBRUIKSAANWIJZING

[NEDERLANDS]

11.2010

1 Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing vóór het gebruik van de papiervernietiger alstublieft aandachtig door om alle functies van het apparaat te kunnen gebruiken.

● Houd het apparaat uit de buurt van kinderen en huisdieren!

Het apparaat mag alleen worden bediend door volwassenen.

● Het apparaat kan slechts door één persoon tegelijk worden bediend.

● Bescherm het apparaat tegen directe zonnestraling, extreme hitte en vocht!

● Voer geen andere werkzaamheden aan het apparaat uit (bijvoorbeeld reinigen), als

het apparaat in werking is.

● Laat reparaties altijd uitvoeren door een vakman.

1.1 Veiligheidspictogrammen

Houd uw handen uit de buurt van de invoersleuven!

Houd lang, niet-weggestoken haar, stropdassen, sjaals, sieraden en loszittende kleding uit de buurt van de invoersleuven!

Let op: Negeren van deze veiligheidspictogrammen kan leiden tot ernstig

lichamelijk letsel! Trek direct de stekker uit het stopcontact, als onverhoopt toch een voorwerp (mouw, stropdas enzovoort) in de invoersleuven terechtkomt!

Veiligheidsinstructie: Het stopcontact moet zich in de buurt van het apparaat

bevinden en goed bereikbaar zijn. U kunt zodoende in geval van nood het apparaat snel van het net scheiden.

Het apparaat mag niet worden bediend door kinderen!

Voer geen paperclips in de invoersleuven in!

Houd dampen van spuitbussen en gassen uit de buurt van de papiervernietiger.

1.2 Elektrische veiligheidsrichtlijnen

● Trek de stekker uit het stopcontact

● vóór lediging van de opvangbak

● vóór langere stilstand

● vóór reiniging van het apparaat

● vóór verplaatsing van het apparaat

● Neem het apparaat bij schade aan het netsnoer, aan de stekker of aan het apparaat

zelf niet meer in gebruik (kans op persoonlijk letsel)!

● Voer geen wijzigingen aan het netsnoer uit, omdat dit speciaal voor de

voorgeschreven netspanning ontworpen is.

● Voorkom overbelasting van het stopcontact c.q. van een aangesloten verlengkabel!

Let op: Openen van de snijwerkopbouw voor reparatiedoeleinden is verboden. Le-

vensgevaar! Bovendien vervalt hierdoor de garantie.

2 Bedoeld gebruik

● Gebruik de papiervernietiger PS 408.2 CCD alleen voor het versnipperen van papier,

cd's of creditcards in de hiervoor bestemde invoersleuven! Het te versnipperen materiaal moet droog zijn en de in het hoofdstuk 'Technische gegevens' genoemde specificaties hebben! Versnipperen van andere materialen kan persoonlijk letsel veroorzaken (bijvoorbeeld door versplintering van vaste materialen) of schade aan het apparaat (bijvoorbeeld beschadiging van het snijwerk).

● Verwijder alle paperclips en nietjes, voordat u papier in het apparaat invoert!

● Gebruik dit apparaat niet voor vernietiging van kettingformulieren!

● Het apparaat mag alleen worden gebruikt in droge, gesloten ruimten.

3 Bedieningselementen

1 Lampje 'Apparaat aan' (POWER) 2 Lampje 'Vastloper' (JAM STOP) 3 Lampje 'Beveiliging tegen

oververhitting' (OVERHEAT PROTECTION)

4 Cd-/creditcardinvoer 5 Handmatige papierinvoer

6 Opvangbak 7 Controlevenster opvangbak 8 Functieschakelaar

(FWD/AUTO/REV) 9 Aan/Uit-schakelaar (OFF/ON) 10 Behuizing 11 Zwenkwielen

4 Apparaat in gebruik nemen

1. Neem het apparaat voorzichtig uit de verpakking. Let op: De onderkant van de snijwerkopbouw heeft scherpe hoeken. Gevaar voor

persoonlijk letsel!

2. Plaats het apparaat op een vlakke ondergrond.

3. Plaats het apparaat in de buurt van een stopcontact. Plaats het apparaat echter niet in de buurt van een warmtebron of in de buurt van water.

4. Zet de opvangbak erin.

Opmerking: De papiervernietiger werkt alleen als de originele opvangbak op de juiste

manier geplaatst is.

5. Zet de Aan/Uit-schakelaar in de stand OFF.

6. Steek de stekker in het stopcontact.

Opmerking: Zorg ervoor dat het netsnoer nergens in de weg zit, zodat personen of

dieren er niet overheen kunnen lopen of voorwerpen erop kunnen worden neergezet. Houd u aan de informatie over de energievoorziening op de achterkant van het apparaat voor de vereiste veiligheidsmaatregelen.

Veiligheidsinstructie: Het stopcontact en de netaansluiting van het apparaat moeten

veiligheidshalve in de buurt van het apparaat en vrij toegankelijk zijn, zodat de stroomvoorziening in geval van nood snel kan worden gescheiden!

5 Apparaat gebruiken

Opmerking: De in het hoofdstuk 'Technische gegevens' aanbevolen hoeveelheid mag

niet worden overschreden, anders ontstaat een vastloper! Houd er rekening mee dat de dikte van het papier bij het vouwen toeneemt. Hierdoor kan het aanbevolen maximale aantal vellen papier worden overschreden. Verminder het aantal vellen papier ook als het papier een grove vezel heeft.

5.1 Apparaat inschakelen

1. Zet de Aan/Uit-schakelaar in de stand ON. Het POWER-lampje brandt groen.

2. Zet de functieschakelaar in de middelste stand in de stand AUTO. Het apparaat is klaar voor gebruik.

5.2 Stand AUTO

In de stand AUTO wordt de versnipperfunctie van het snijwerk automatisch gestart, zodra papier door de invoersleuf wordt gevoerd:

● Het apparaat schakelt op vooruit draaien en trekt het materiaal in.

● Na versnippering schakelt het apparaat automatisch uit.

U activeert de AUTO-functie door de functieschakelaar in de middelste stand op AUTO te zetten.

Opmerking: In de stand AUTO kunnen via de handmatige papierinvoer papier evenals

via cd-/creditcardinvoer cd's en creditcards worden versnipperd. Er mag echter slechts één invoer tegelijk in gebruik zijn. Als u meer dan één invoer gebruikt, stopt het apparaat. Zorg er ook voor dat de toelaatbare hoeveelheden te versnipperen materiaal worden aangehouden.

5.3 Papier via de handmatige papierinvoer invoeren

Opmerking: Maximaal 8 vellen DIN A4 met een gewicht van maximaal 75 g/m².

1. Het apparaat is ingeschakeld en bevindt zich in de stand AUTO.

2. Voer het papier in de handmatige papierinvoer in.

5.4 Cd's of creditcards toevoeren

Opmerking: Afhankelijk van het versnipperingsproces maximaal 1 cd of 1 creditcard.

1. Het apparaat is ingeschakeld en bevindt zich in de stand AUTO.

2. Voer de cd of de creditcard in de cd-/creditcardinvoer in.

5.5 Apparaat uitschakelen

Zet de Aan/Uit-schakelaar in de stand OFF.

6 Lampjes

Weergave Oorzaak Maatregel

Lampje 'Beveiliging tegen oververhitting' (OVERHEAT PROTECTION) brandt.

Lampje 'Vastloper' (JAM STOP) brandt.

Motor oververhit

Vastloper

Laat de motor afkoelen. Houd u aan de in het hoofdstuk 'Technische gegevens' genoemde gebruiksduur.

Verwijder de vastloper. Houd u aan de in het hoofdstuk 'Technische gegevens' aanbevolen hoeveelheid te versnipperen materiaal.

Lampje 'Apparaat aan' (POWER) brandt.

Apparaat aan (ON)

7 Motorbeveiliging

De motor schakelt automatisch uit bij overbelasting. Trek de stekker uit het stopcontact en laat de motor afkoelen tot kamertemperatuur. Steek de stekker weer in het stopcontact en ga verder met versnipperen.

Opmerking: Houd u aan de in het hoofdstuk 'Technische gegevens' genoemde

gebruiksduur.

8 Vastloper verhelpen

Als het snijwerk te veel materiaal (papier, cd, creditcard) te verwerken krijgt, ontstaat een vastloper. Bij een vastloper schakelt het apparaat uit.

Ga als volgt te werk:

● Laat het apparaat achteruit draaien (REV) om het papier uit te voeren.

● Laat het apparaat vooruit draaien (FWD) om restmateriaal uit de invoersleuven te

verwijderen.

● Verwijder eventueel nog aanwezige resten papier handmatig uit de papierinvoer.

● Schakel het apparaat weer in de stand AUTO.

● Verklein de hoeveelheid te versnipperen materiaal.

8.1 Stand REV (achteruit draaien)

Zet de functieschakelaar in de stand REV, zodat het snijwerk achteruit loopt en het materiaal weer vrijgeeft.

8.2 Vooruit draaien (FWD-stand)

Zet de functieschakelaar in de stand FWD om een eventuele materiaalrest te versnipperen en uit het snijwerk te verwijderen.

Opmerking: De stand FWD is pas na het verhelpen van een vastloper nodig om het

snijwerk zonder invoer van materiaal te laten lopen.

9 Apparaat onderhouden en verzorgen

Let op: Onderhoudswerkzaamheden mogen alleen worden uitgevoerd als de

netstekker eruit getrokken is!

9.1 Opvangbak leegmaken

1. Zet de Aan/Uit-schakelaar in de stand OFF en trek de stekker uit het stopcontact.

2. Trek de opvangbak naar voren uit het apparaat.

3. Ledig de bak op een geschikte plaats.

4. Schuif de opvangbak weer in het apparaat.

Opmerking: Wij adviseren om de opvangbak niet tot aan het snijwerk vol te laten raken.

Zo voorkomt u oploop van snippers in het snijwerk. Maak de opvangbak regelmatig leeg.

9.2 Snijwerk oliën

Om zo lang mogelijk plezier te hebben van uw papiervernietiger adviseren wij u om de snijwerken regelmatig schoon te maken en spaarzaam in te oliën met speciale olie voor papiervernietigers. U koopt deze cfk-vrije speciale olie bij de dealer of direct bij ons servicecenter in Hattingen (D). U verlengt hierdoor de levensduur van het apparaat.

● Na elke lediging van de opvangbak enkele strepen speciale olie dwars op een vel

papier aanbrengen en dit vel in de stand AUTO door het snijwerk laten lopen.

Let op: Gebruik van cfk-houdende olie in sproeiflacons is verboden!

9.3 Apparaat reinigen

1. Zet de Aan/Uit-schakelaar in de stand OFF en trek de stekker uit het stopcontact.

2. Reinig het apparaat van buiten met een licht bevochtigde doek.

Opmerking: Gebruik geen scherpe reinigingsmiddelen. Gebruik geen chemicaliën

(bijvoorbeeld benzine, alcohol) voor reiniging van de behuizing.

10 Technische gegevens

Handmatige invoer voor papier: Ja Snijcapaciteit Maximaal 8 vellen DIN A4 (75 g/m²) Breedte papierinvoer 220 mm

Handmatige invoer voor cd's en dergelijke:

Snijcapaciteit Maximaal 1 stuk Breedte invoer 122 mm

Snijmethode, snijbreedte

Gebruiksduur 10 minuten continugebruik Geluidsniveau 55 dB(A) Inhoud opvangbak 22 liter Opvangbak met controlevenster Ja

Bedieningsomvang

Lampjes

Afmetingen (b x h x d) 350 x 260 x 565 mm Gewicht 9,7 kg Zwenkwielen Ja Spanningsvoorziening 230 V / 50 Hz Opgenomen vermogen Maximaal 300 W Veiligheidsklasse 4

PK 408.2 CCD

Cross Cut (snippergrootte), 2 x 12 mm, Cd snijden in 3 stroken

Autostart/Autostop Achteruit draaien Vooruit draaien (zonder materiaaltransport) Apparaat aan (POWER) Beveiliging tegen oververhitting (OVERHEAT PROTECTION) Vastloper (JAM STOP)

11 Problemen verhelpen

Probleem Diagnose en oorzaak Maatregel

Zit de netstekker op de juiste manier in het stopcontact? Staat de Aan/Uit-schakelaar in de stand OFF?

Staat de functieschakelaar in de

Apparaat werkt niet

Apparaat blijft na het versnipperen draaien

Apparaat werkt na langer gebruik niet meer of stopt tijdens gebruik

Vastloper

Opmerking: Als u de fout niet zelf kunt verhelpen, neemt u contact op met de dealer of

stand AUTO?

Is het apparaat op de juiste manier in elkaar gezet?

Start de motor niet als papier wordt ingevoerd?

Interne sensor door resten papier bedekt of verontreinigd.

Is het apparaat langere tijd continu in gebruik geweest? Is de buitenkant van het apparaat warm? In dat geval is vermoedelijk de toelaatbare gebruiksduur overschreden. Hebt u meer dan het toelaatbaar aantal vellen ingevoerd (zie het hoofdstuk 'Technische gegevens')? Werd het materiaal niet recht in de invoersleuf ingevoerd?

belt u de Olympia Hotline.

Steek de stekker op de juiste manier in het stopcontact. Zet de Aan/Uit-schakelaar in de stand ON. Zet de functieschakelaar in de middelste stand in de stand AUTO. Overtuig uzelf ervan dat de opvangbak op de juiste manier geplaatst is. Schuif het te versnipperen materiaal zodanig in de invoersleuf dat de sensor in het midden wordt geraakt. Zet de functieschakelaar in de stand REV, zodat het snijwerk achteruit loopt en het materiaal weer vrijgeeft.

Trek de stekker uit het stopcontact en laat de motor afkoelen tot kamertemperatuur. Gebruiksduur zie hoofdstuk 'Technische gegevens'.

Verwijder de vastloper, zie hoofdstuk 'Vastloper verhelpen'.

12 Gescheiden inzameling

Dit pictogram (een doorgekruiste minicontainer) betekent dat dit product na afloop van zijn levensduur naar een voor de eindgebruiker beschikbaar inzamelingspunt moet worden teruggebracht. Dit pictogram geldt alleen in de staten van de EER*.

* EER = Europese Economische Ruimte, die de lidstaten van de EU plus de staten IJsland, Liechtenstein en Noorwegen omvat.

13 Garantie

Geachte klant, Het verheugt ons dat u voor dit apparaat hebt gekozen. Geef het apparaat in geval van een defect met de kassabon en de originele verpakking

terug in de zaak, waar u het gekocht heeft.

Versie van 1-11-2010

PS 408.2 CCD Automatický skartovač

NÁVOD K OBSLUZE

[ČESKY]

11.2010

1 Důležité bezpečnostní předpisy

Před použitím přístroje si prosím pozorně pročtěte tento návod, abyste mohli využívat všechny funkce Vašeho skartovače.

● Udržujte přístroj mimo dosah dětí a domácích zvířat!

Přístroj smí být obsluhován pouze dospělými osobami.

● Přístroj může vždy obsluhovat pouze jedna osoba.

● Chraňte přístroj před přímým slunečním zařízením, extrémním horkem a vlhkostí!

● Během provozu neprovádějte na přístroji žádné jiné činnosti, jako např. čištění.

● Opravy dovolte provádět pouze kvalifikovanému personálu.

1.1 Bezpečnostní symboly

Nesahejte rukama do vstupního otvoru!

Udržujte dlouhé rozpuštěné vlasy, kravaty, šály, šperky a volné součásti oděvu mimo dosah vstupního otvoru!

Pozor: Nerespektování těchto bezpečnostních symbolů může způsobit vážná

tělesná poranění! V případě, že se nedopatřením dostane nějaký předmět (rukáv, kravata atd.) do vstupních otvorů, okamžitě vytáhněte zástrčku ze zásuvky!

Bezpečnostní upozornění: Zásuvka se musí nacházet v blízkosti přístroje a musí

být snadno přístupná. Jen tak můžete v nouzovém případě přístroj rychle odpojit ze sítě.

Přístroj nesmí být obsluhován dětmi!

Nezavádějte do vstupního otvoru kancelářské svorky!

Chraňte skartovač před sprejovými výpary a plyny.

1.2 Elektrické bezpečnostní směrnice

● Vytáhněte zástrčku ze zásuvky

● před vyprázdněním sběrné nádoby

● před delším nepoužíváním

● před čištěním přístroje

● před manipulací s přístrojem

● Při poškození síťového kabelu, zástrčky nebo samotného přístroje neuvádějte sami

přístroj do provozu (nebezpečí zranění)!

● Na síťovém kabelu neprovádějte žádné změny, protože je dimenzován pro zadané

síťové napětí.

● Nepřetěžujte doporučenou kapacitu zásuvky ani případně připojeného

prodlužovacího kabelu!

Pozor: Otevírání nástavce s řezacím mechanizmem je zakázáno. Životu

nebezpečné! Kromě toho tímto zaniká nárok na záruku.

2 Použití k danému účelu

● Používejte skartovač PS 408.2 CCD pouze ke skartování papíru a to v zaváděcích

otvorech k tomu určených. Skartovaný materiál musí být suchý a musí odpovídat požadavkům uvedeným v odstavci "Technické údaje"! Skartace jiných materiálů může způsobit Vaše poranění (tříštěním pevných materiálů atd.) nebo poškození přístroje (např. zničení řezacího mechanizmu).

● Dříve než papír zavedete do přístroje, odstraňte všechny kancelářské svorky a

sešívací spony!

● Neprovádějte pomocí tohoto přístroje skartaci nekonečných formulářů!

● Přístroj lze používat pouze v suchých, uzavřených prostorách.

3 Ovládací prvky

1 Zobrazení “Přístroj zapnut”

(POWER)

2 Zobrazení “vzpříčený materál”

(JAM STOP)

3 Zobrazení “Ochrana proti přehřátí”

(OVERHEAT PROTECTION)

4 Otvor pro zavádění CD/kreditních

karet

5 Otvor pro manuální zavádění papíru

6 Sběrná nádoba 7 Průhled do sběrné nádoby 8 Přepínač funkcí (FWD/AUTO/REV) 9 Přepínač Zap./Vyp. (OFF/ON) 10 Skříň 11 Kolečka

4 Uvedení do provozu

1. Opatrně vyjměte přístroj z obalu.

Pozor: Spodní část nástavce s řezacím mechanizmem má ostré hrany.

Nebezpečí zranění!

2. Postavte přístroj na rovnou plochu.

3. Umístěte přístroj blízko zásuvky. Neumisťujte přístroj blízko tepelného zdroje ani vody.

4. Nasaďte sběrnou nádobu.

Upozornění: Skartovač funguje pouze, je-li originální sběrná nádoba správně vsazena.

5. Nastavte přepínač Zap./Vyp. do polohy OFF.

6. Zapojte síťový kabel do zásuvky.

Upozornění: Dbejte na to, aby síťový kabel nepřekážel v cestě a to tak, aby nemohl být

překračován lidmi ani zvířaty a aby nebylo možné na něj pokládat jakékoliv předměty. Neopomeňte z důvodu nutného preventivního bezpečnostního opatření respektovat údaje ke zdroji energie na zadní části přístroje.

Bezpečnostní upozornění: Zásuvka a síťová p

bezpečnostních důvodů v blízkosti přístroje a volně přístupné, aby mohla být v nouzovém případě rychle přerušena dodávka elektřiny!

řípojka přístroje musejí být z

5 Obsluha

Upozornění: V odstavci „Technické údaje“ doporučená kapacita nesmí být překročena,

jinak dojde ke vzpříčení materiálu! Mějte na vědomí, že složením papíru se zvětšuje jeho objem a tím může dojít k překročení doporučené kapacity listů. Zredukujte množství papíru též při použití papíru s hrubým vláknem.

5.1 Přístroj zapnout

1. Uveďte přepínač Zap./Vyp. do polohy ON. Kontrolka POWER svítí zeleně.

2. Nastavte přepínač funkcí do středové polohy do funkce AUTO. Přístroj je připraven k provozu.

5.2 Funkce AUTO

Ve funkci AUTO je řezací mechanizmus automaticky uveden do provozu, jakmile je papír zaveden do vstupního otvoru:

● Přístroj se zapne do chodu vpřed a vtáhne materiál.

● Po skartaci se přístroj automaticky vypne.

Funkci AUTO aktivujete nastavením přepínače funkcí do středové polohy AUTO. Upozornění: Ve funkci AUTO lze skartovat papír zaváděním do otvoru pro manuální

zavádění papíru, stejně jako CD a kreditní karty zaváděním do otvoru pro CD/kreditní karty. Před použitím je nutno vybrat jednu z možností zavádění. Použijete-li více než jednu možnost zavádění, přístroj se zastaví. Dbejte též na přípustné množství materiálu určeného ke skartaci.

5.3 Papír zavést manuálním způsobem

Upozornění: Maximálně 8 listů DIN A4 s hmotností maximálně 75 g/m2.

1. Přístroj je zapnut a nachází se ve funkci AUTO.

2. Zaveďte papír do manuálního vstupního otvoru.

5.4 Zavádění CD nebo kreditních karet

Upozornění: Skartovat lze maximálně 1 CD nebo 1 kreditní kartu.

1. Přístroj je zapnut a nachází se ve funkci AUTO.

2. Zasuňte CD nebo kreditní kartu do otvoru pro zavádění CD/kreditních karet.

5.5 Přístroj vypnout

Nastavte přepínač Zap./Vyp. do polohy OFF.

6 Zobrazení

Zobrazení Příčina Řešení

Zobrazení “Ochrana proti přehřátí” (OVERHEAT PROTECTION) svítí.

Zobrazení “Vzpříčený materiál” (JAM STOP) svítí.

Motor se přehřál

Zahlcení materiálem

Nechte motor vychladnout. Držte se provozniho postupu uvedeného v odstavci "Technické údaje".

Odstraňte vzpříčený materiál. Dodržujte doporučené množství skartovaného materiálu uvedeného v odstavci "Technické údaje".

Zobrazení “Přístroj zapnut” (POWER) svítí.

Přístroj zapnut (ON)

7 Ochrana motoru

Motor se při přetížení automaticky vypne. Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Zasuňte zástrčku zpět do zásuvky a pokračujte v provozu.

Upozornění: Držte se provozního postupu uvedeného v odstavci "Technické údaje".

8 Odstranit vzpříčený materiál

Je-li do řezacího mechanizmu zavedeno příliš mnoho materiálu (papír, CD, kreditní karta), dojde ke vzpříčení materiálu. V případě vzpříčení materiálu se přístroj vypne.

Postupujte následovně:

● Zapnutím zpětného chodu (REV) vysunete materiál.

● Zapnutím chodu vpřed (FWD) odstraníte zbytky materiálu ze zaváděcího otvoru.

● Odstraňte manuálně případně se vyskytující zbytky papíru z otvoru pro zavádění

papíru.

● Zapněte přístroj opět do funkce AUTO.

● Zredukujte množství skartovaného materiálu.

8.1 Zpětný chod (REV- poloha)

Nastavte přepínač funkcí do polohy REV, uvedete tím řezací mechanizmus do zpětného chodu a materiál se uvolní.

8.2 Chod vpřed (FWD-poloha)

Nastavte přepínač funkcí do polohy FWD, uvolníte a skartujete tím případně se vyskytující zbytky papíru z řezacího mechanizmu.

Upozornění: Nastavení FWD je po odstranění vzpříčeného materiálu potřebné k

zprovoznění řezacího mechanizmu bez zavedení materiálu.

9 Údržba a ošetřování

Pozor: Údržba smí být prováděna pouze za předpokladu, že je vytažena zástrčka

ze sítě!

9.1 Vyprázdnění sběrné nádoby

1. Uveďte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.

2. Vytáhněte sběrnou nádobu z přístroje směrem dopředu.

3. Vyprázdněte obsah na vhodném místě.

4. Zasuňte sběrnou nádobu zpět do přístroje.

Upozornění: Doporučujeme nezaplňovat sběrnou nádobu až k řezacímu mechanizmu.

Zabráníte tak vzpříčení řezaného materiálu v řezacím mechanizmu. Sběrnou nádobu pravidelně vyprazdňujte.

9.2 Řezací mechanizmus promazat olejem

Chcete-li být co nejdéle spokojeni s Vaším skartovačem, doporučujeme pravidelně odstranit zbytky z řezacího mechanizmu a nanést na něj trochu speciálního oleje pro skartovače. Speciální olej bez chlor-fluorovaných uhlovodíků obdržíte u Vašeho prodejce nebo přímo v našem servisním centru v Hattingenu. Tím prodloužíte životnost přístroje.

● Po každém vyprázdnění sběrné nádoby naneste speciální olej v příčných linkách na

vhodný list papíru a tento list nechte pomocí funkce AUTO projít řezacím mechanizmem.

Pozor: Použití olejů v rozstřikovačích s obsahem chlor-fluorovaných uhlovodíků je

zakázáno!

9.3 Přístroj očistit

1. Uveďte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.

2. Očistěte zevně přístroj lehce navlhčenou tkaninou.

Upozornění: Nepoužívejte žádné agresivní čistící prostředky. Nepoužívejte k čištění

zevnějšku žádné chemikálie (např. benzín, alkohol).

10 Technické údaje

Manuální zavádění papíru: ano Řezný výkon max. 8 listů DIN A4 (75 g/m2) Šíře zavádění papíru 220 mm Manuální zavádění CD apod.: ano Řezný výkon max. 1 kus Šíře zaváděcího otvoru 122 mm

Způsob řezu, šíře řezu

Provozní chod 10 minut nepřetržitého provozu Hladina hluku 55 dB(A) Obsah sběrné nádoby 22 litrů

Sběrná nádoba s kontrolním okénkem

Rozsah ovládání

Zobrazení

Rozměry (Š x H x V) 350 x 260 x 565 mm Hmotnost 9,7 kg Kolečka ano Napájení 230 V / 50 Hz Příkon Max. 300 W Bezpečnostní stupeň 4

PS 408.2 CCD

Cross Cut (příčný řez), 2 x 12 mm, CD řez ve 3 proužcích

ano Autostart/Autostop

Zpětný chod Chod vpřed (bez zavedení materiálu) Přístroj zapnut (POWER) Ochrana proti přehřátí (OVERHEAT PROTECTION) Vzpříčený materiál (JAM STOP)

11 Odstranění závady

Závada Zjištění & příčina Řešení

Je zástrčka správně zasunuta v zásuvce? Je přepínač Zap./Vyp. v poloze OFF?

Nachází se přepínač funkcí v

Přístroj nefunguje

Přístroj běží i po skartaci dál

Přístroj po delším provozu již nefunguje nebo se při provozu zastavuje

Vzpříčený materiál

Upozornění: Pokud nemůžete závadu sami odstranit, kontaktujte Vašeho prodejce nebo

poloze AUTO?

Byl přístroj správně sestaven?

Nestartuje motor, když zavádíte papír?

Interní senzor je pokryt zbytky papíru nebo znečištěn.

Byl přístroj po delší dobu bez přerušení v provozu? Je povrch přístroje teplý? Pak byla pravděpodobně překročena přípustná doba provozu.

Zavedli jste větší množství materiálu než je přípustné (viz odstavec "Technické údaje"? Nebyl materiál zaveden rovně do vstupního otvoru?

volejte horkou linku Olympia.

Zástrčku zasuňte správně do zásuvky. Uveďte přepínač Zap./Vyp. do polohy ON. Nastavte přepínač funkcí do středové polohy do funkce AUTO. Přesvědčte se, zda je sběrná nádoba správně vsazena. Zasuňte materiál určený ke skartaci do daného vstupního otvoru tak, abyste se dotkli senzoru uprostřed. . Nastavte přepínač funkcí do polohy REV, uvedete tím řezací mechanizmus do zpětného chodu a materiál se uvolní.

Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Provozní postup viz "Technické údaje".

Odstraňte vzpříčený materiál, viz odstavec "Odstranit vzpříčený materiáL".

12 Pokyny k likvidaci

Tento symbol (přeškrtnutá popelnice) znamená, že tento produkt by měl konečný uživatel po uplynutí životnosti odevzdat k recyklaci do sběrného dvora nebo tříděného odpadu. Tento symbol platí jen ve státech EHP*.

* EHP = Evropský hospodářský prostor, který zahrnuje členské státy EU a státy Norsko, Island a Lichtenštejnsko.

13 Záruka

Vážený zákazník, těší nás, že jste se rozhodli pro tento přístroj. V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a

originálním obalem v prodejně, kde jste přístroj zakoupili.

Verze ze dne 01.11.2010

PS 408.2 CCD Destruidor automático de documentos

MANUAL DE INSTRUÇÕES

[PORTUGUÊS]

11.2010

1 Importantes instruções de segurança

Para poder desfrutar de todas as funções do seu destruidor de documentos, por favor, leia com atenção este manual antes da utilização do seu aparelho.

● Mantenha o aparelho longe das crianças e dos animais domésticos!

Apenas adultos podem utilizar este aparelho.

● Só uma pessoa cada vez pode utilizar o aparelho.

● Deve proteger o aparelho de insolação directa, calor extremo e humidade!

● Durante o funcionamento não deve realizar outras tarefas no aparelho, como p.ex. a

limpeza.

● Deixe pessoal qualificado realizar as respectivas reparações.

1.1 Sinais de segurança

Nunca ponha as mãos nas entradas de alimentação!

Mantenha cabelo comprido e solto, gravatas, xailes, joias e vestuário largo longe da área das entradas de alimentação!

Atenção: a não observação destes sinais de segurança pode causar ferimentos

graves! Mesmo assim, caso um objecto (manga, gravata, etc) entre sem querer numa das entradas de alimentação, tire imediatamente a ficha da tomada!

Aviso de segurança: A tomada deve estar perto do aparelho e de fácil acesso. Assim

o aparelho pode ser desligado da rede rapidamente numa emergência.

O aparelho não deve ser utilizado por crianças!

Não introduza agrafos nas entradas de alimentação!

Mantenha os vapores dos frascos pulverizadores e gases longe do destruidor de documentos.

1.2 Directivas de segurança eléctrica

● Tire a ficha da tomada

● antes de esvaziar o recipiente de recolha

● antes de um período prolongado de não utilização

● antes de limpar o aparelho

● antes de deslocar o aparelho

● Nunca coloque o aparelho em funcionamento se haver danos visíveis no cabo, na

ficha ou no próprio aparelho (perigo de ferimento)!

● Não deve realizar qualquer alteração no cabo apto para a tensão eléctrica prescrita.

● Não deve sobrecarregar a capacidade recomendada da tomada nem um cabo de

extensão eventualmente ligado!

Atensão: É proibido abrir o dispositivo de corte para fins de reparação. Perigo de

vida! Além disso, cessára a garantia.

2 Utilização conforme as especificações

● Deve utilizar o destruidor de documentos PS 408.2 CCD apenas para destruir papel

nas respectivas entradas de alimentação! O material a ser destruído deve ser seco e corresponder aos requisitos indicados no capítulo „Dados técnicos“! A destruição de outros materiais pode levar a ferimentos (devido a lascas de materiais duros) ou danificar o aparelho (p.ex. destruir o dispositivo de corte).

● Remova todos clipes e agrafos antes de introduzir o papel no aparelho!

● Nunca destrua formulários em contínua através deste aparelho!

● O aparelho só pode ser utilizado em espaços secos e fechados.

3 Elementos de comando

1 Indicação “Aparelho

ligado” (POWER)

2 Indicação “Obstrução de material”

(JAM STOP)

3 Indicação “Protecção contra

sobreaquecimento” (OVERHEAT PROTECTION)

4 Entrada de alimentação para

CD/cartão de crédito

5 Alimentação manual de papel

6 Recipiente de recolha 7 Janela de controlo do recipiente de

recolha

8 Manípulo de função

(FWD/AUTO/REV) 9 Manípulo de ligar/desligar (OFF/ON) 10 Caixa 11 Rolos

4 Colocação em funcionamento

1. Tire o aparelho da embalagem com cuidado. Atenção: A parte inferior do dispositivo de corte apresenta cantos afiados. Risco de

ferimento!

2. Coloque o aparelho numa superfície plana.

3. Monte o aparelho perto de uma tomada. No entanto, não posicione o aparelho perto de uma fonte de calor ou de água.

4. Monte o recipiente de recolha.

Aviso: O destruidor de documentos funciona apenas com o recipiente de recolha

original colocado de modo correcto.

5. Coloque o manípulo de ligar/desligar na posição OFF.

6. Coloque a ficha na tomada.

Aviso: Tenha em atenção que o cabo eléctrico não estorva de modo a que

pessoas ou animais tenham de passar-lo ou outros objectos possam ficar colocados em cima do cabo. Tenha em atenção as necessárias medidas de prevenção conforme as indicações de alimentação eléctrica no verso do aparelho.

Aviso de segurança: Por motivos de segurança, tanto a tomada como ligação

eléctrica do aparelho devem ficar perto do aparelho e de livre acesso para poder cortar a alimentação eléctrica rapidamente, em caso de emergência!

5 Comando

Aviso: Não deve exceder a capacidade recomendada em „Dados técnicos“ para

não causar uma obstrução de material! Por favor, tenha em atenção, que ao dobrar o papel a espessura também aumentará. Isto pode causar um excesso da capacidade de folhas recomendada. Deve reduzir também a quantidade de papel em caso de papel de fibra grossa.

5.1 Ligar o aparelho

1. Coloque o manípulo de ligar/desligar na posição ON. O indicador luminoso POWER acende-se com uma luz verde.

2. Coloque o manípulo de função na posição central, na função AUTO. O aparelho está operacional.

5.2 A função AUTO

Na função AUTO o modo de destruição do dispostivo de corte inicia-se automaticamente ao introduzir papel na entrada de alimentação:

● O aparelho comuta para o avanço e puxa o material para dentro.

● Após o processo de destruição, o aparelho desliga-se automaticamente.

Pode activar a função AUTO colocando o manípulo de função na posição central, em AUTO.

Aviso: Com a função AUTO pode destruir papel na entrada de alimentação

manual e CD's e cartões de crédito na entrada de alimentação para CD/cartão de crédito. No entanto, deve utilizar apenas uma entrada de

alimentação cada vez. Se utilizar mais do que uma entrada de alimentação, o aparelho parará. Por favor, também tenha em atenção as quantidades permitidas do material a ser destruído.

5.3 Alimentar papel através da entrada manual de papel

Aviso: No máximo, 8 folhas de DIN A4 com um peso máximo de 75 g/m2.

1. O aparelho está ligado e encontra-se na função AUTO.

2. Introduza o papel na abertura de alimentação manual de papel.

5.4 Introduzir CD's ou cartões de crédito

Aviso: Cada processo pode ser destruído, no máximo, 1 CD ou 1 cartão de

crédito.

1. O aparelho está ligado e encontra-se na função AUTO.

2. Introduza o CD ou o cartão de crédito na entrada de alimentação para CD/cartão de crédito.

5.5 Desligar o aparelho

Coloque o manípulo de ligar/desligar na posição OFF.

6 Elementos de indicação

Indicação Causa Resolução

Indicação “Protecção contra sobreaquecimento” (OVERHEAT PROTECTION) está acesa

Indicação “Obstrução de material” (JAM STOP) está acesa

Indicação “Aparelho ligado” (POWER) está acesa.

Sobreaquecimento do motor

Obstrução de material

Aparelho ligado (ON)

Deixe que o motor arrefeça. Respeite o ciclo operacional indicado no capítulo „Dados técnicos“.

Remova a obstrução de material. Respeite a capacidade de material a destruir, recomendada no capítulo „Dados técnicos“.

7 Disjuntor do motor

Ao ser sobrecarregado, o motor desliga-se automaticamente. Retire a ficha da tomada e deixe que o motor arrefece a temperatura ambiente. Coloque a ficha novamente na tomada e continue a operação.

Aviso: Tenha em atenção o ciclo operacional indicado no capítulo "Dados

técnicos“.

8 Resolver a obstrução de material

Ao alimentar os dispositivo de corte com demasiado material (papel, CD, cartão de crédito), é causada uma obstrução de material. O aparelho desliga-se durante uma obstrução de material.

Siga da seguinte forma:

● Expulse o material através do modo de retrocesso (REV).

● Liberte as aberturas de alimentação de material residual através do modo de avanço

(FWD).

● Remova manualmente eventuais restos de papel da alimentação de papel.

● Comute o aparelho novamente na função AUTO.

● Deve reduzir a quantidade de material a ser destruido.

8.1 Modo de retrocesso (posição REV)

Coloque o manípulo na posição REV para o dispositivo de corte andar para trás e assim libertar o material.

8.2 Modo de avanço (posição FWD)

Coloque o manípulo de função na posição FWD para eventualmente destruir o restante material e, assim, tirá-lo do dispositivo de corte.

Aviso: Após a resolução de uma obstrução de material precisa-se a posição

FWD para colocar o dispositivo de corte em funcionamento sem introduzir

material.

9 Manutenção e conservação

Atenção: Sempre realizar os trabalhos de manutenção com a ficha retirada da

tomada!

9.1 Esvaziar o recipiente de recolha

1. Coloque a manípulo de ligar/desligar na posição OFF e remova a ficha da tomada.

2. Puxe o recipiente de recolha para a frente, para fora do aparelho.

3. Esvazie o conteúdo num local adequado.

4. Empurre o recipiente de recolha novamente para dentro do aparelho.

Aviso: recomenda-se a não encher o recipiente de recolha até ao dispositivo de

corte. Deste modo, evitará uma contrapressão do material cortado contra o dispositivo de corte. Esvazie regularmente o recipiente de recolha.

9.2 Olear o dispositivo de corte

Para gozar do seu destruidor de documentos durante muito tempo recomendamos a limpeza regular dos resíduos dos dispositivos de corte e aplicar um pouco do óleo especial para destruidores de documentos nos dispositivos de corte. Pode obter óleo especial sem FCKW no seu comerciante qualificado ou directamente no nosso centro de assistência em Hattingen. Deste modo, prolongará a vida útil do seu aparelho.

● Depois de ter esvaziado o recipiente de recolha deve sempre aplicar em várias linhas

transversais óleo especial numa folha de papel e depois deixar passar esta folha de papel pelo dispositivo de corte colocado na função AUTO.

Atenção: não é permitido o uso de óleo com FCKW contido em pulverizadores!

9.3 Limpar o aparelho

1. Coloque a manípulo de ligar/desligar na posição OFF e remova a ficha da tomada.

2. Limpe o exterior do aparelho com um pano ligeiramente humedecido.

Aviso: nunca utilizar detergentes agressivos. Nunca utilizar substâncias químicas

(p.ex. gasolina, alcool) para limpar a caixa.

10 Dados técnicos

Alimentação manual de papel: sim Capacidade de corte no máx. 8 folhas DIN A4 (75 g/m2)

Entrada de alimentação de

papel larga Entrada de alimentação manual para CD's e semelhantes objectos:

Capacidade de corte no máx. 1 unidade

Entrada larga de

alimentação Método de corte, largura de corte

Ciclo operacional 10 minutos de operação contínua Nível sonoro 55 dB(A) Volume do recipiente de recolha 22 litros

Recipiente de recolha com janela de coontrolo

Elementos de comando

Elementos de indicação

Medidas (L x P x A) 350 x 260 x 565 mm Peso 9,7 kg Rolos sim Alimentação de tensão 230 V / 50 Hz Consumo no máx. 300 W Classe de protecção 4

PS 408.2 CCD

220 mm

sim

122 mm Cross Cut (corte em partículas), 2 x 12 mm,

Corta o CD em 3 partes

sim Início/paragem automáticos

Modo de retrocesso Modo de avanço (sem alimentação de material) Aparelho ligado (POWER) Protecção contra sobreaquecimento (OVERHEAT PROTECTION) Obstrução de material (JAM STOP)

11 Resolução de problemas

Problema Diagnóstico & Causa Resolução

Verifique a colocação correcta da ficha na tomada O manípulo de ligar/desligar encontra-se na posição OFF?

O manípulo de função

O aparelho não funciona

O aparelho continua trabalhar depois da destruição O aparelho já não funciona após um período prolongado ou pára durante a operação

Obstrução de material

Aviso: Se não conseguir resolver o erro sozinho, por favor, contacte o seu

encontra-se na posição AUTO?

O aparelho foi montado correctamente?

O motor não arranca ao alimentar papel?

O sensor interno está sujo ou coberto de resíduos de papel.

Utilizou o aparelho ininterruptamente durante um período prolongado? A superfície do aparelho está quente? Então, muito provavelmente excedeu o ciclo operacional. Inseriu mais do que a quantidade de material permitida (veja o capítulo “Dados técnicos”)? Não inseriu o material de forma linear na entrada?

comerciante ou ligue para a linha de assistência de Olympia.

Coloque a ficha correctamente na tomada. Coloque o manípulo de ligar/desligar na posição ON. Coloque o manípulo de função na posição central, na função AUTO. Assegure-se da colocação correcta do recipiente de recolha. Insira o material a ser destruído na abertura de modo a que este entre em contacto com o sensor no centro.

Retire a ficha da tomada e deixe que o motor arrefece a temperatura ambiente. Veja o ciclo operacional no capítulo “Dados técnicos”.

Remova a obstruçaõ de material, veja o capítulo "Remover a obstrução de material".

12 Avisos para a eliminação

Este símbolo (o caixote de lixo cruzado) significa que este produto, depois do seu tempo útil, deve ser devolvido ao sistema de devolução ou sistema de recolha separada disponíveis para o utilizador final. Este símbolo aplica-se apenas no EEE*.

* EEE = Espaço Econnómico Europeu, que contém os estados membros da UE plus os estados Islândia, Lichtenstein e Noruega.

13 Garantia

Prezado cliente, Apraz-nos saber que optou em favor desse aparelho. Caso surja um defeito, queira

devolver o aparelho, junto com o comprovante de compra e a embalagem original, ao mercado onde adqueriu. Vale o prazo de garantia legal.

Versão do 01.11.2010

100

Olympia PS 408.2 CCD User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
