Olsberg Minerva plus Operating Manual

- 1 -

Pellet-Kaminofen Minerva plus 43/105

Bedienungsanleitung Seite 2 - 17
Operating manual Page 18 - 31
Mode d´emploi Page 32 - 44

nach DIN EN 14785
15a BV-G

GB

F

D

- 2 -

Inhaltsübersicht

1. Vorwort ................................... Seite 2

2. Technische Daten ............................. 2

3. Zu beachtende Vorschriften ............ 2

4. Schornsteinbemessung ................... 2

5. Verbrennungsluftversorgung .......... 3

6. Aufstellen des Kaminofens .............. 3

7. Montagefolge .................................... 3

8. Inbetriebnahme und Bedienung ... 4-6

9. Ausschalten ...................................... 6

10. Bediener-Menüs ........................... 6-10

11. Anzeige Betriebsstunden ............... 10

12. Anzeige Betriebsdaten ................... 10

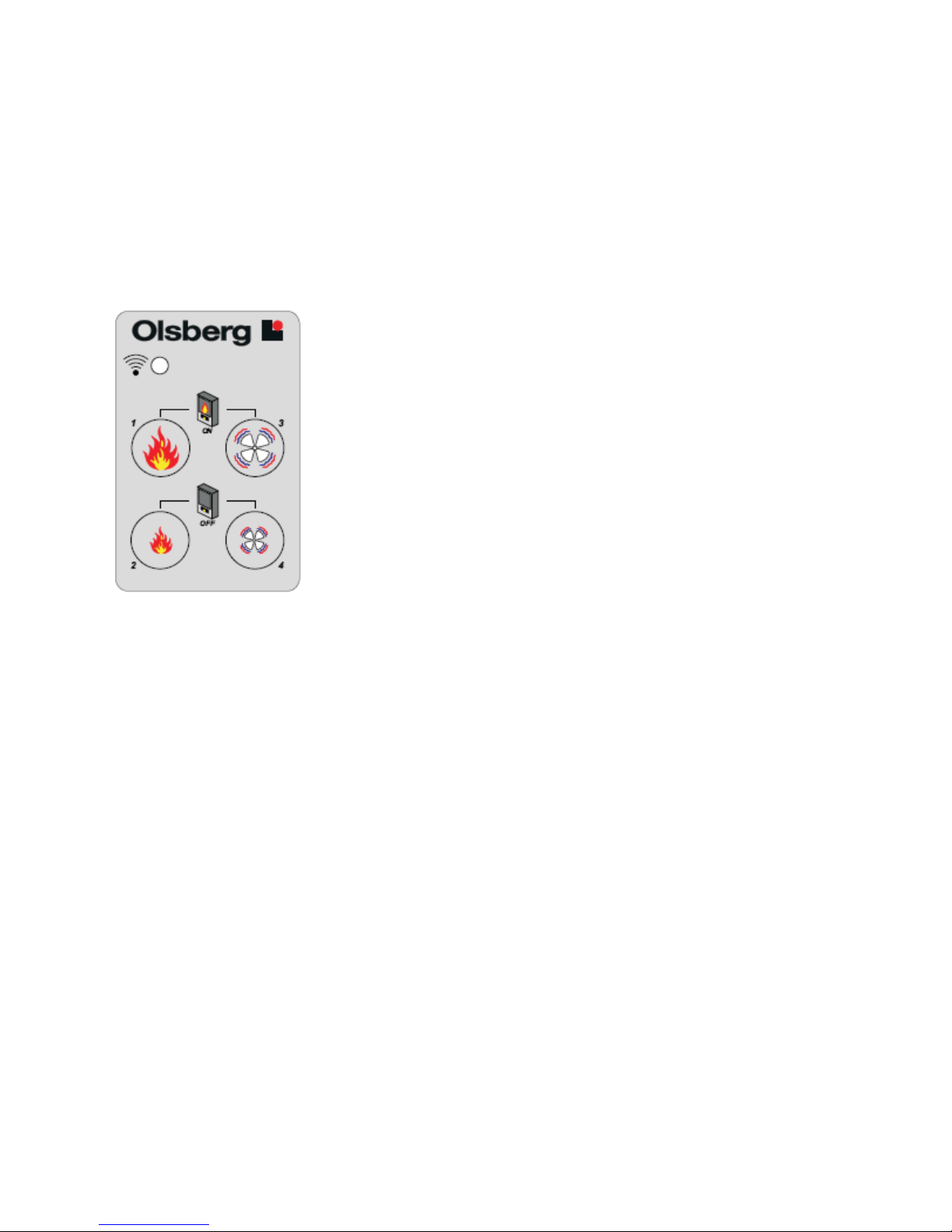

13. Fernbedienung ........................... 10-11

14. Alarmmeldungen ........................ 11-12

15. Reinigung ................................... 12-13

16. Außerordentliche Wartung ............ 13

17. Ersatzteile ........................................ 13

18. Inbetriebnahme........................... 13-14

19. Elektrischer Schaltplan................... 15

20. Allgemeine Garantiebedingungen 16-17

1. Vorwort

Dieser Pellet-Kaminofen ist ein Spitzenprodukt mo­derner Heiztechnik.

Großer Bedienungskomfort, moderne Regelungs­technik und effiziente Brenntechnik gestatten den
Einsatz als hochwertige Raumheizung, ohne auf die
angenehme Atmosphäre eines Kaminfeuers verzich­ten zu müssen.

Ordnungsgemäße Aufstellung sowie richtige Hand­habung und Pflege sind für einen störungsfreien Be­trieb und lange Lebensdauer unerläßlich. Bitte lesen
Sie die in dieser Anleitung aufgeführten Informatio­nen sorgfältig durch. Diese geben wichtige Hinweise
für die Sicherheit, die Installation, den Gebrauch und
Wartung der Geräte.

Diese Anleitung muss

• dem Betreiber nach der Installation übergeben

werden. Zusätzlich ist der Betreiber in die Funkti­onsweise des Gerätes einzuweisen.

• sorgfältig aufbewahrt und bei Besitzerwechsel

dem neuen Eigentümer übergeben werden.

• bei Kundendienstarbeiten dem Monteur ausge-

händigt werden.

Der Hersteller haftet nicht, wenn die nachstehenden
Anweisungen nicht beachtet werden. Die Geräte
dürfen nicht missbräuchlich, d.h. entgegen der vor­gesehenen Verwendung, benutzt werden.

Bewahren Sie diese Anleitung gut auf, damit Sie sich
bei Beginn der Heizperiode immer wieder über die
richtige Bedienung informieren können.Sollten Sie
einen Transportschaden feststellen, melden Sie dies

bitte sofort Ihrem Lieferanten, da sonst keine Scha­densregulierung möglich ist.

Dieses Gerät ist nicht dafür bestimmt durch Personen
(einschließlich Kinder), mit eingeschränkten physi­schen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen be­nutzt zu werden, es sei denn sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen wie das Gerät zu
benutzen ist. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.

2. Technische Daten

- Nennwärmeleistung [kW] 8,9

- Anschlussstutzen Ofenrohr [mm] ∅ 80

- Anschlussstutzen Verbrennungsluft [mm] ∅ 80

- Gewicht [kg] 102

- Fassungsvermögen Pelletbehälter [kg] ~18

- Pelletverbrauch max. Heizleistung [kg/h] ~2,2

- Betriebsart Dauerbrand

3. Zu beachtende Vorschriften

• Örtliche und baurechtliche Vorschriften

• Der Kaminofen ist von einem Fachmann aufzu-

stellen und an den Schornstein anzuschließen.
Die DIN- und EN Normen und länderspezifischen
Vorschriften sind zur sicheren Installation des
Gerätes zu beachten.

• Der Kaminofen entspricht der DIN EN 14785

sowie 15a BV-G.

Für ausreichende Zufuhr der Verbrennungsluft ist zu
sorgen. Sprechen Sie deshalb mit Ihrem Bezirks­schornsteinfegermeister oder Fachhändler.

- 3 -

4. Schornsteinbemessung

Die Schornsteinbemessung erfolgt nach DIN EN
13384-2 bzw. nach den länderspezifischen Vorschrif­ten.

Erforderliche Daten

• Nennwärmeleistung [kW] 8,9

• Abgasmassenstrom [g/s] 5,5

• Abgastemperatur [°C] 200

• Erforderlicher Förderdruck am

Abgasstutzen [Pa] 0

Bei zu hohen Förderdrücken >20 Pa ist eine Förder­druckbegrenzung (z.B. Nebenluftvorrichtung im
Schornstein) vorzunehmen.

Bei der Schornsteinberechnung ist der erforderliche
Förderdruck am Abgasstutzen auf 0 Pa zu setzen.

Mehrfachbelegung des Schornsteins ist mit Sonder­genehmigung möglich. Sprechen Sie mit Ihrem
Schornsteinfegermeister.

5. Verbrennungsluftver­ sorgung

Für ausreichende Verbrennungsluftzufuhr ist zu sor­gen.

Die Verbrennungsluft wird entweder dem Aufstell­raum entnommen, oder über eine Verbrennungsluft­leitung, die direkt am Gerät angeschlossen wird, z.B.
aus dem Keller oder von draußen zugeführt.

Als Verbrennungsluftrohre empfehlen wir die Ols­berg-Ofenrohre D=80mm mit Dichtlippe.

Achtung:

• Verbrennungslufteintritt sowie Konvektionsluftöff-

nungen dürfen während des Heizbetriebes nicht
verschlossen oder abgedeckt werden.

• Befinden sich im Raumluftverbund Lüftungsgerä-

te oder eine Dunstabzugshaube im Abluftbetrieb,
so ist durch eine Sicherheitseinrichtung ein ge­fahrloser Betrieb des Kaminofens zu gewährleis­ten.

• Es darf bei gleichzeitigem Betrieb kein größerer

Unterdruck als 4 Pa im Aufstellraum erzeugt
werden.

6. Aufstellen des Kaminofens

Der Aufstellboden muss eben und waagerecht sein.
Der Kaminofen darf nur auf ausreichend tragfähige
Böden aufgestellt werden. Zum Schutz des Fußbo­dens kann der Kaminofen auf ein Bodenblech oder
eine Glasplatte gestellt werden.
Bei brennbaren Fuß- oder Teppichböden ist eine
stabile und wärmefeste Unterlage zu verwenden.
Diese muß die Feuerraumöffnung des Kaminofens
nach vorne um 50 cm und seitlich um 30 cm überr a­gen.

7. Montagefolge

• Den Aufstellplatz festlegen, Im Strahlungsbereich

des Kaminofens dürfen bis zu einem Abstand
von 80 cm, gemessen ab Sichtscheibe der Feu­erraumtür, keine Gegenstände aus brennbaren
Stoffen vorhanden sein oder abgestellt werden.

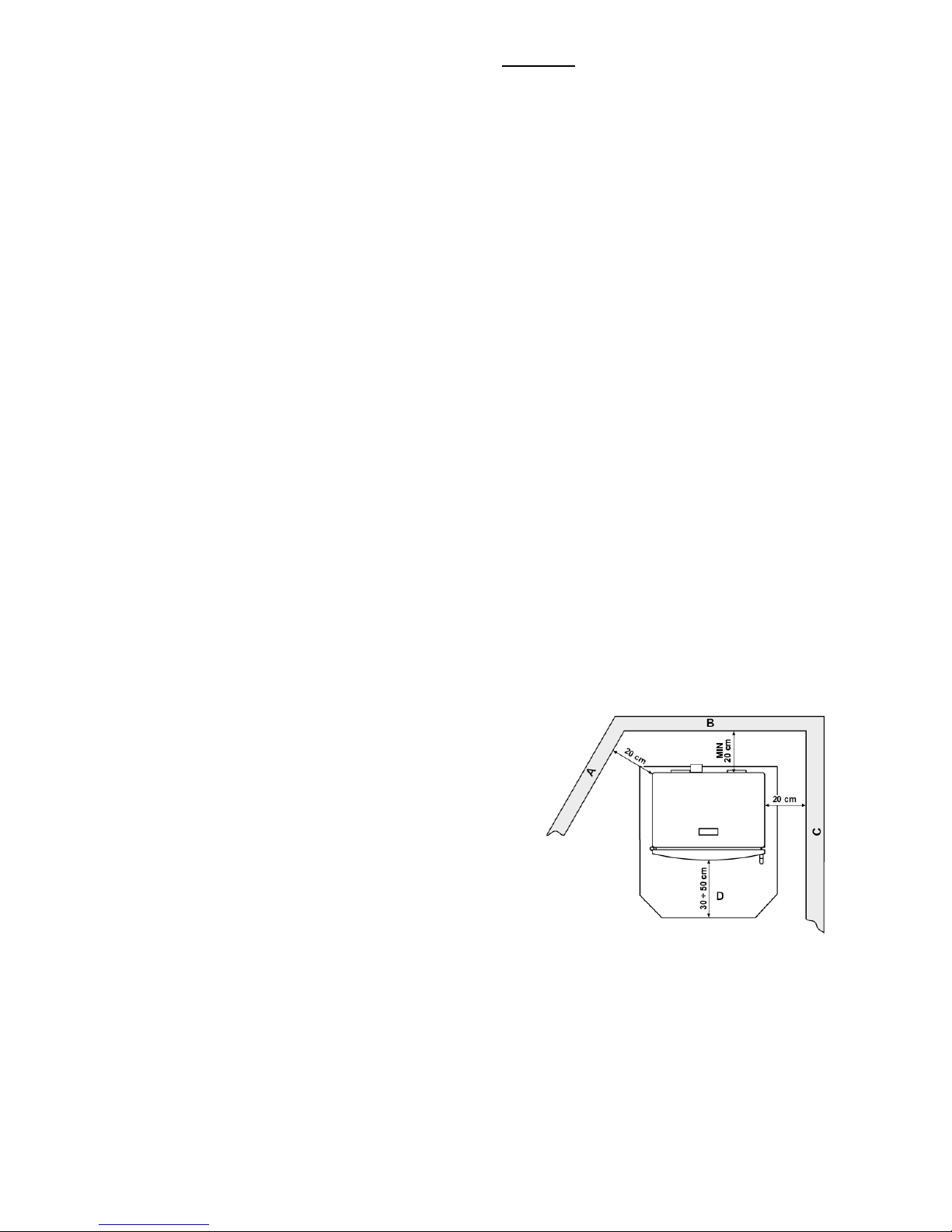

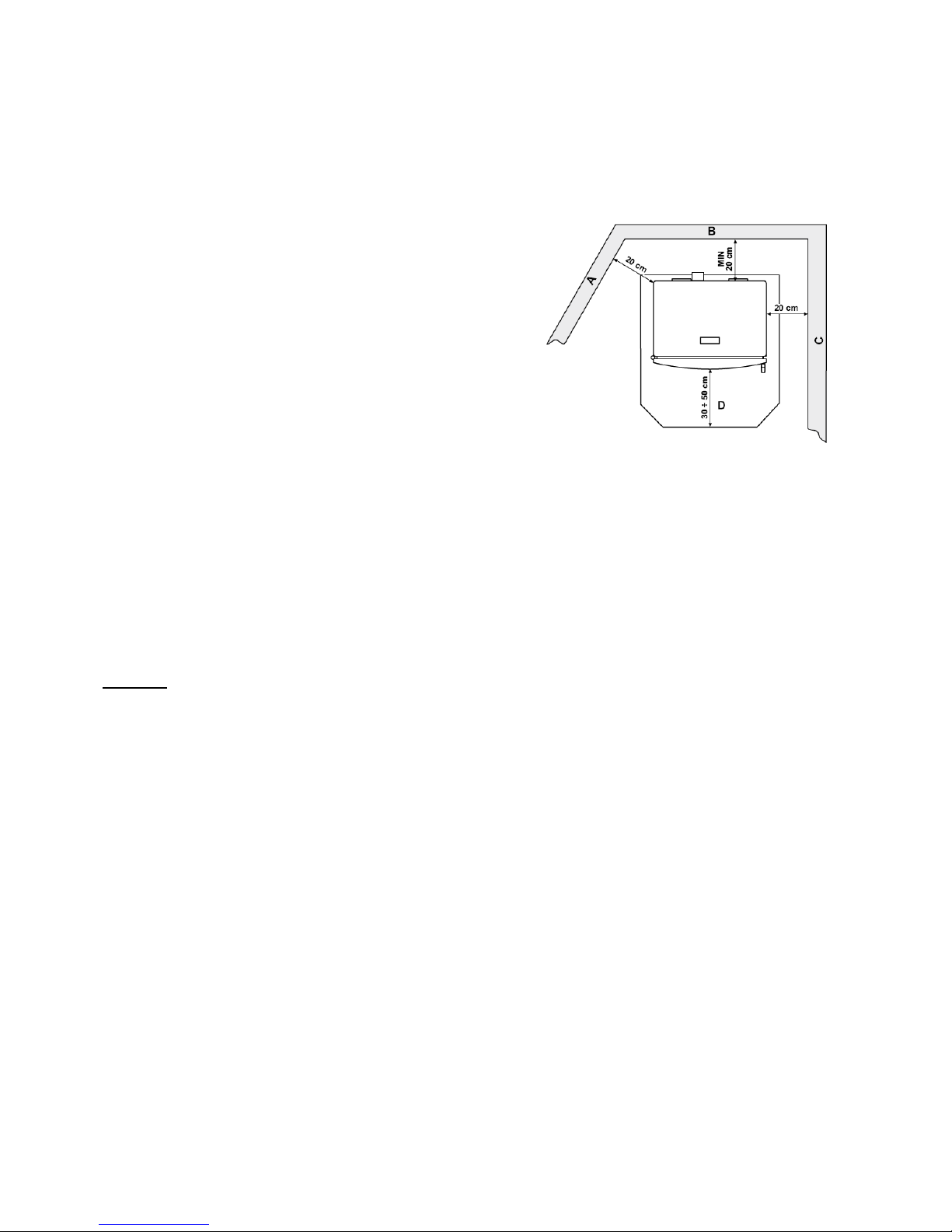

Mindestabstand des Gerätes zu brennbaren
oder tragenden Wänden:

A= Angrenzende Wand

B= Hintere Wand
C= Seitliche Wand
D= Fußbodenschutz

• Das Rohrfutter (bauseitig) in den Schornstein

einbauen. Die Anschlußhöhe kann individuell
festgelegt werden, sollte aber 1,5 m ab
Anschlußstutzen nicht übersteigen. Im Umkreis
von 20 cm um das Ofenrohr darf sich bei der
Durchführung durch Bauteile aus brennbaren
Stoffen kein brennbares Material befinden.

• Das Ofenrohr (bauseitig) auf den Anschlußstut-

zen Ø80 mm des Kaminofens stecken.

• Den Kaminofen an den vorgesehenen Aufstell-

platz schieben und so ausrichten, dass das Ofen­rohr in das Rohrfutter paßt.

Achtung:

• Die Ofenrohranschlüsse müssen dicht sein.

Wir empfehlen die Verwendung der Olsberg­Ofenrohre mit Dichtlippe.

• Um die Verbindungsleitung reinigen zu können,

müssen Bögen mit Reinigungsöffnung eingesetzt
werden.

• Das Ofenrohr darf nicht in den Schornstein hin-

einragen.

• Bitte berücksichtigen Sie, dass an den Stellwän-

den und dem Aufstellboden entsprechend Prüf­vorschrift EN 13240 die Temperatur von 85°C er­reicht werden kann und dies bei Tapeten oder
Bodenbelägen zu farblichen Veränderungen füh­ren kann.

- 4 -

8. Inbetriebnahme und Bedie­ nung

• Der Pelletkaminofen wird mit dem am Gerät be-

findlichen Stecker an eine 220V-Steckdose, die
mit einem Schutzschalter abgesichert ist, elekt­risch angeschlossen.

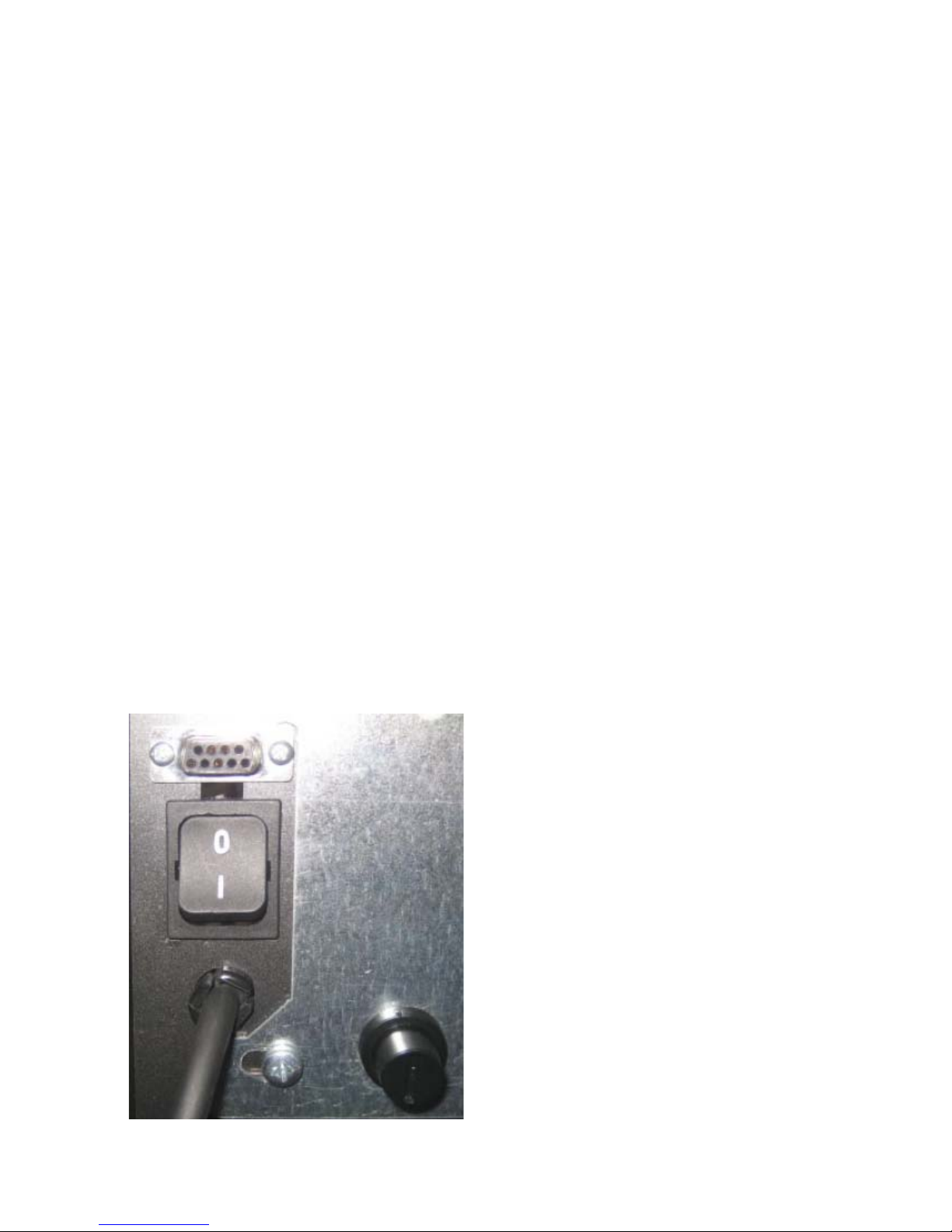

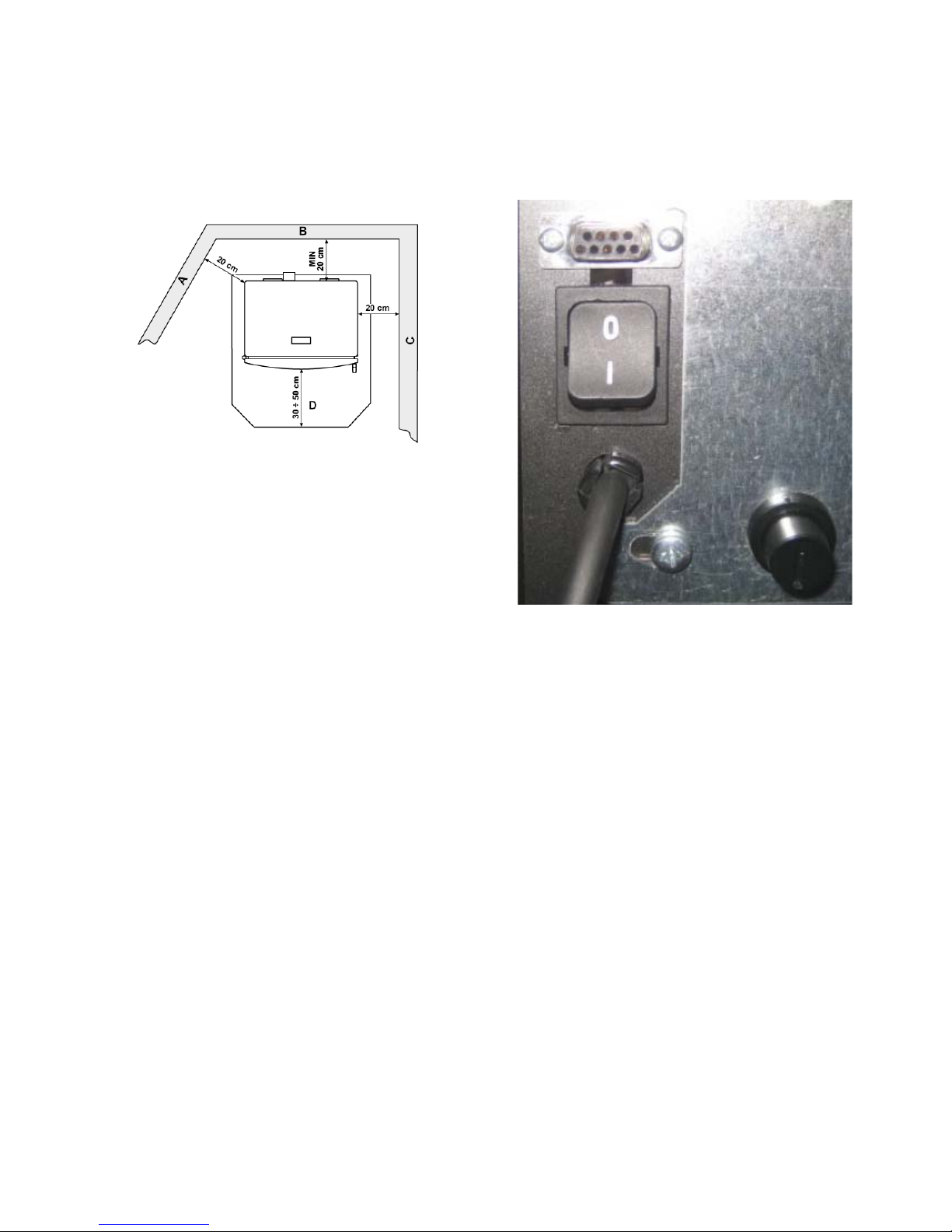

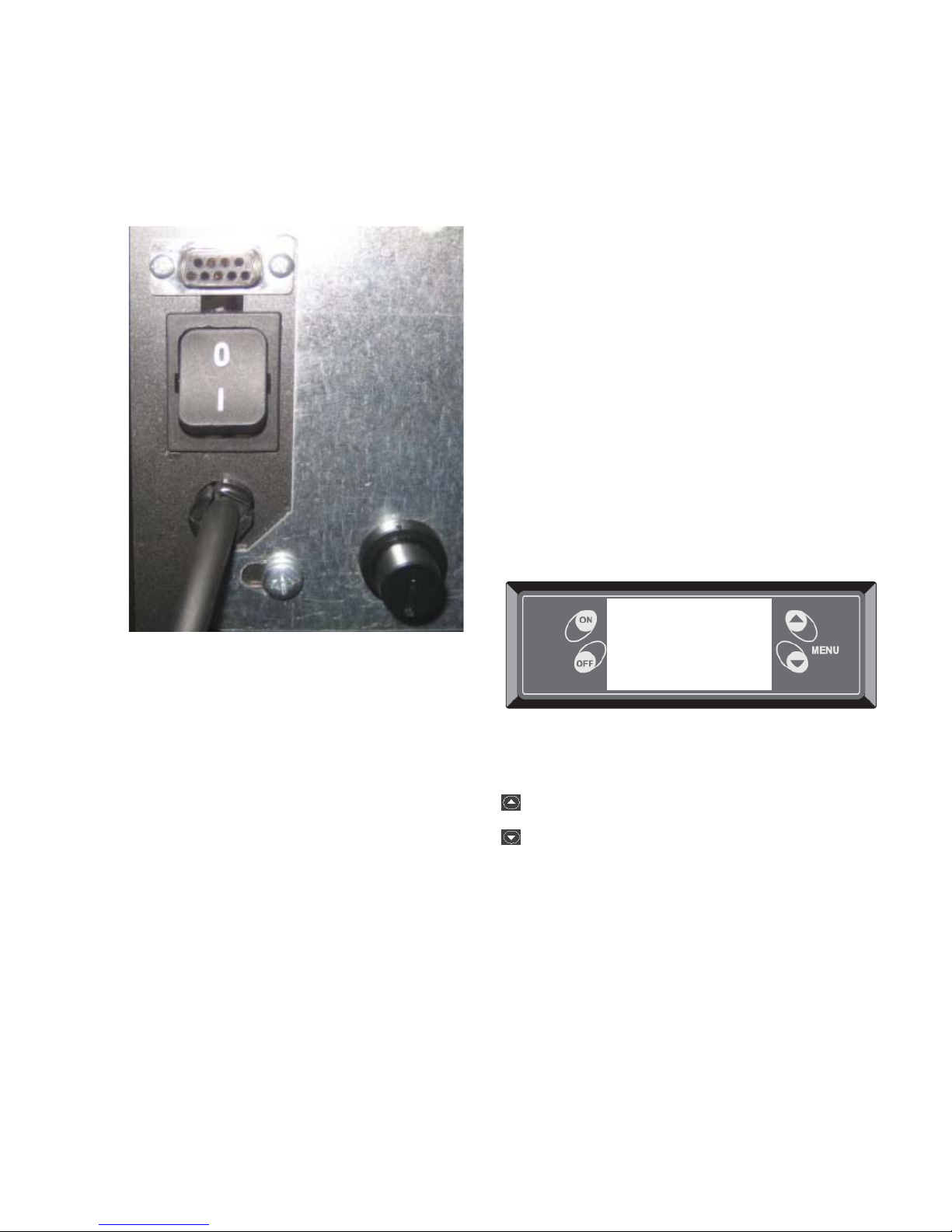

• Den Hauptschalter auf der Rückwand des Gerä-

tes auf „I“ stellen.

• Es ertönt ein akustisches Signal und das Display

wird aktiviert.

• Den Pelletbehälter mit Pellets füllen.

8.1 Zulässige Brennstoffe

•

Der Pelletkaminofen darf nur mit Pellets befeuert
werden, die dem Zertifizierungsprogramm
DINplus oder der Ö-Norm M 7135 entsprechen.
Max. D = 7mm
Max. L = 30mm
Max. Feuchte 10%

• Die Pellets müssen trocken und staubfrei gela-

gert werden.

• Beim Einfüllen der Pellets darauf achten, dass

eventuell vorhandenes Sägemehl nicht mit in den
Pelletbehälter am Gerät eingefüllt wird.

8.2 Beachten Sie vor dem ersten
Heizen

•

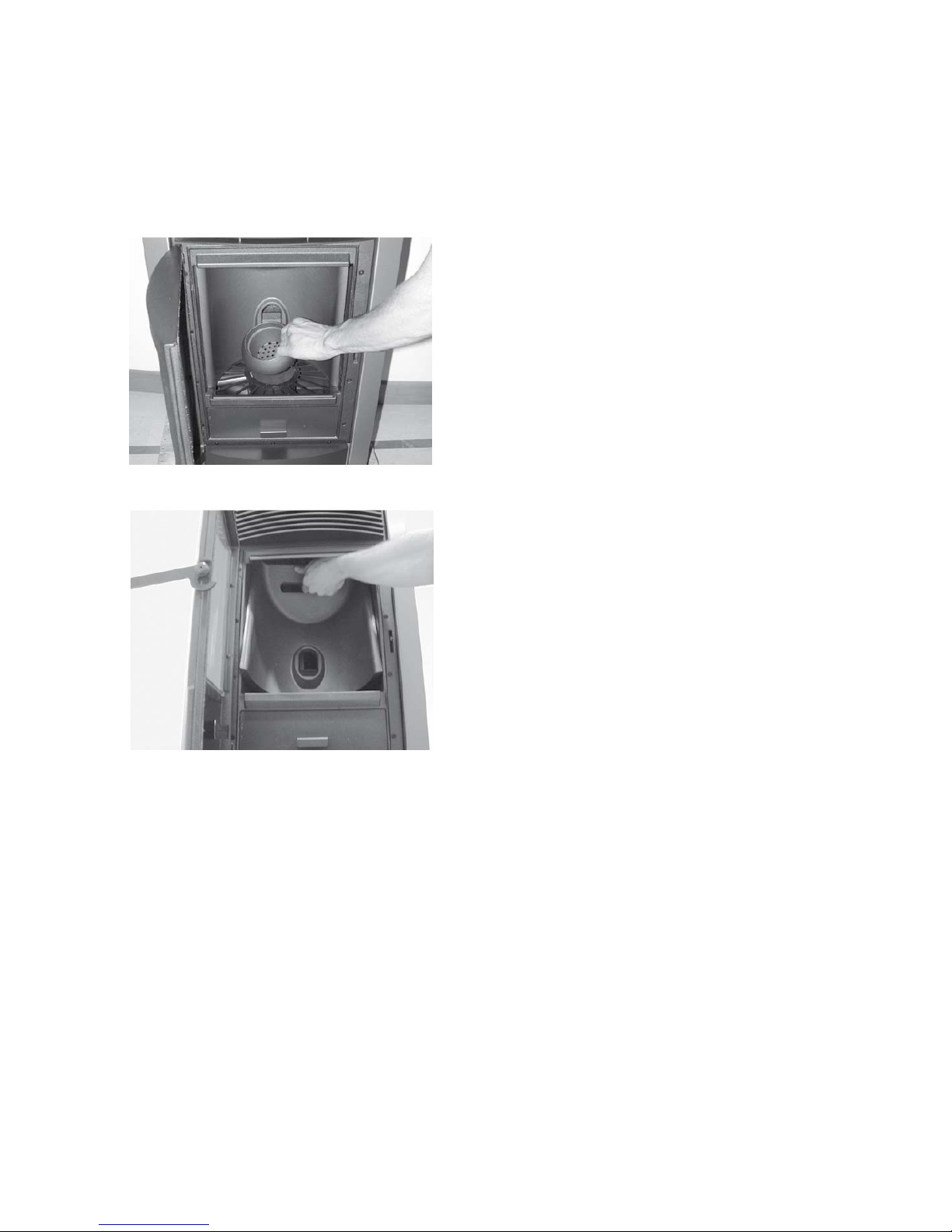

Vorher alle Zubehörteile aus dem Aschekasten
und Feuerraum entnehmen.

• Der auftretende Geruch durch das Verdampfen

der Schutzlackierung verschwindet, wenn der
Kaminofen mehrere Stunden gebrannt hat
(Raum gut lüften).

• Der Kaminofen ist mit einem hochwertigen tem-

peraturbeständigen Lack beschichtet, der seine
endgültige Festigkeit erst nach den ersten Ab­bränden erreicht.

- Stellen Sie deshalb nichts auf den Kaminofen
und berühren Sie nicht die Oberflächen, da
sonst die Lackierung beschädigt werden könnte.

• Der Kaminofen ist nur mit geschlossener Feuer-

raumtür zu betreiben.

• Keine heiße Asche entnehmen. Asche nur in

feuersicheren, unbrennbaren Behälter lagern.

• Achtung: Die Oberflächen werden heiß!

• Die Vorkehrungen zur Verbrennungsluftversor-

gung dürfen nicht verändert werden.

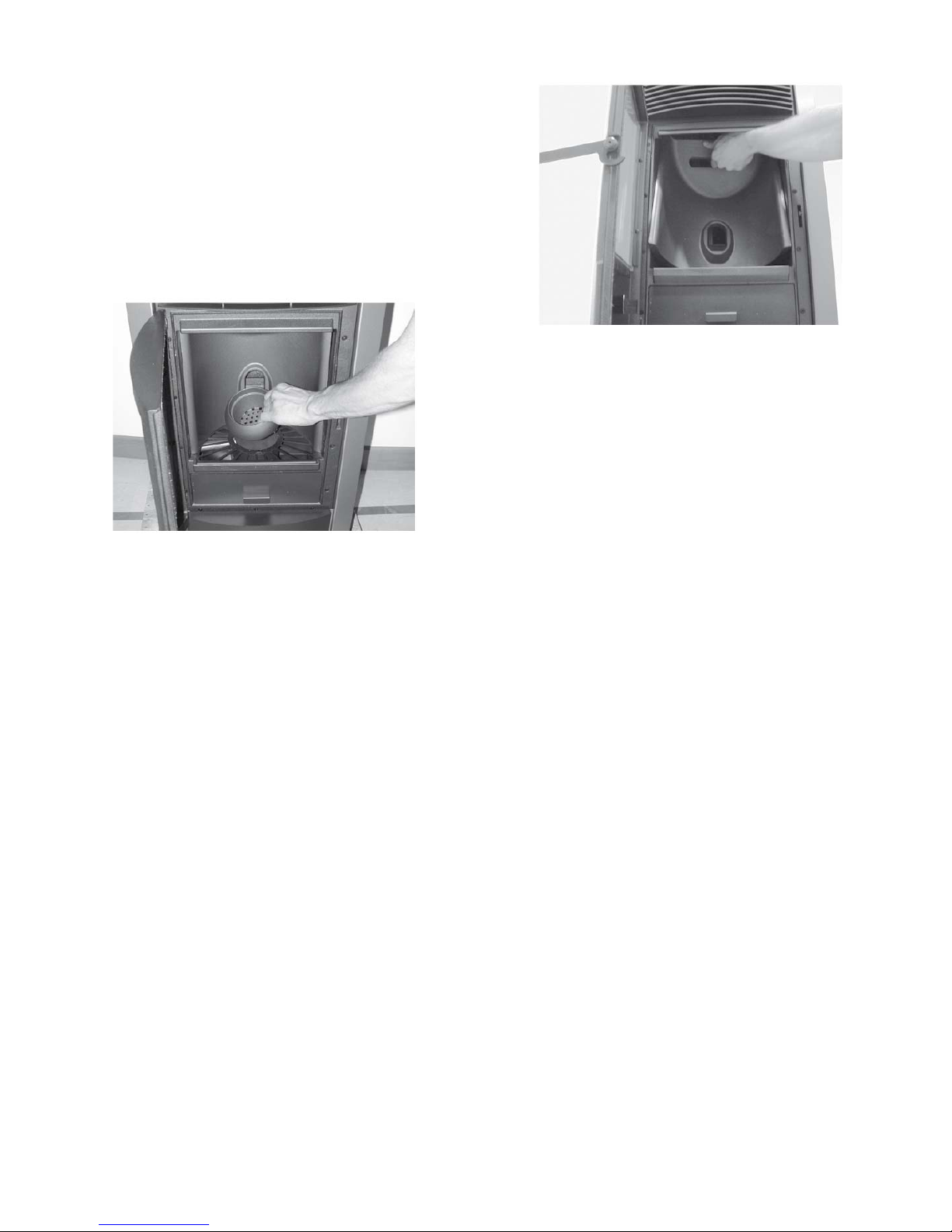

• Vor dem ersten Anzünden eine Handvoll Pellet in

den Brennertopf legen, da sich der Förderschne­ckenkanal erst füllt, bevor die ersten Pellet in den
Brennertopf gelangen.

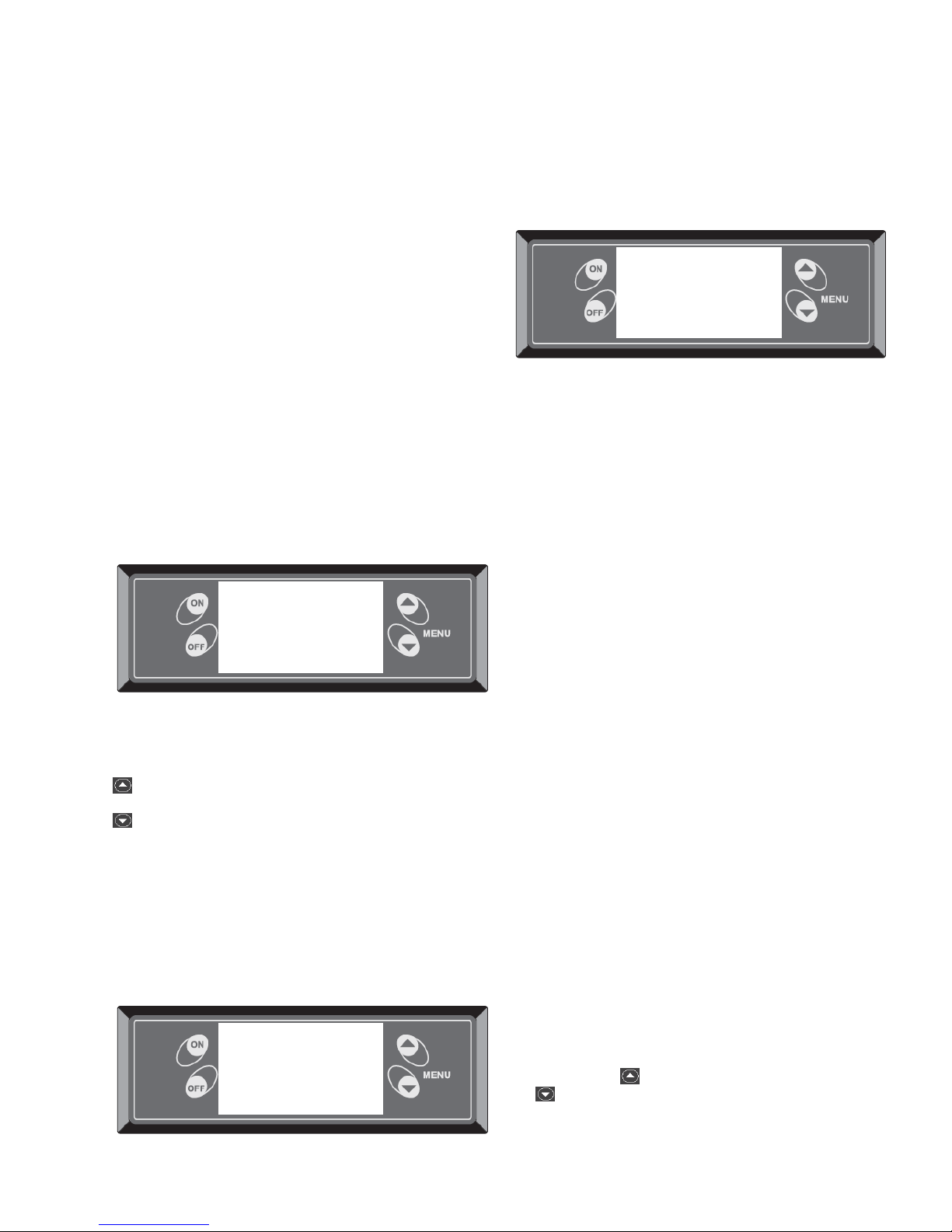

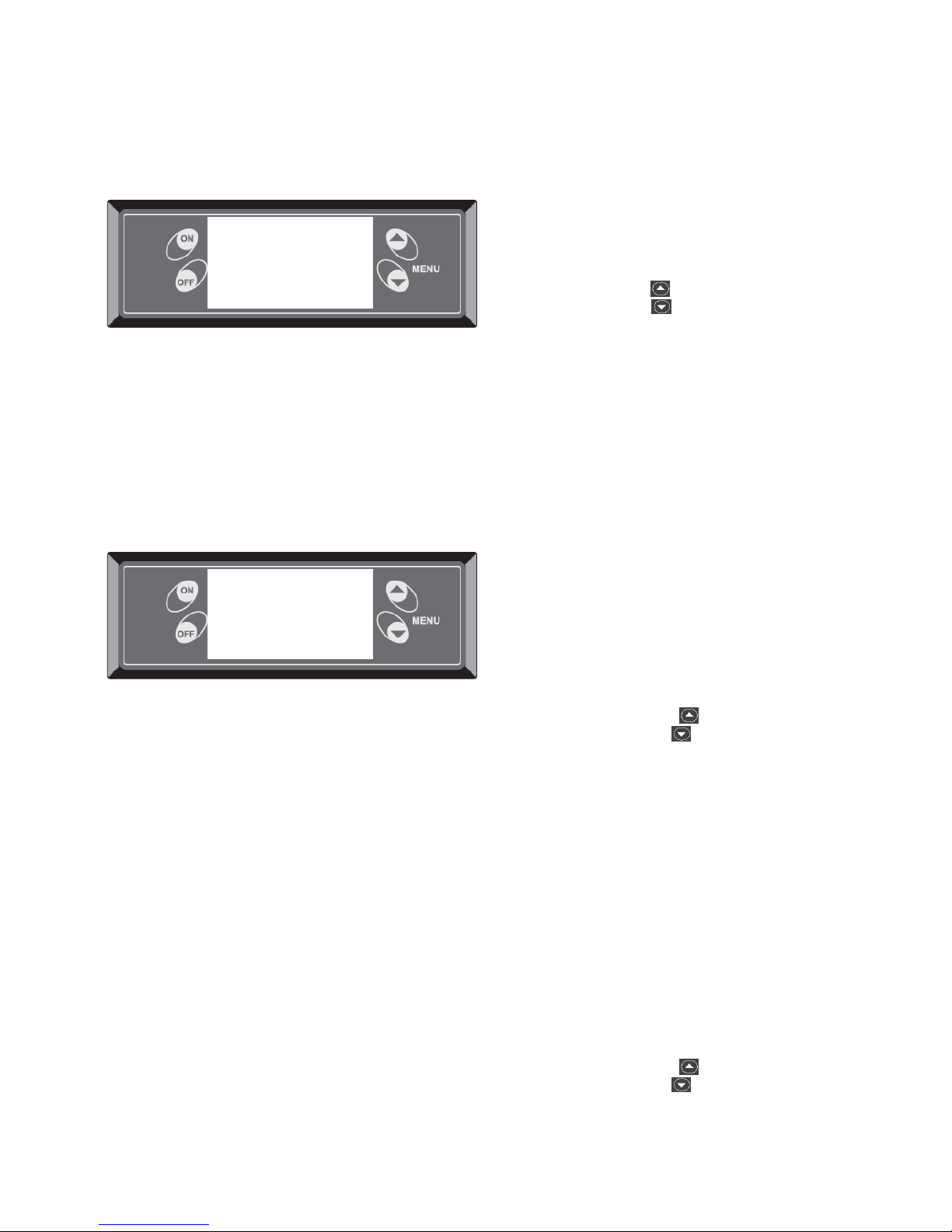

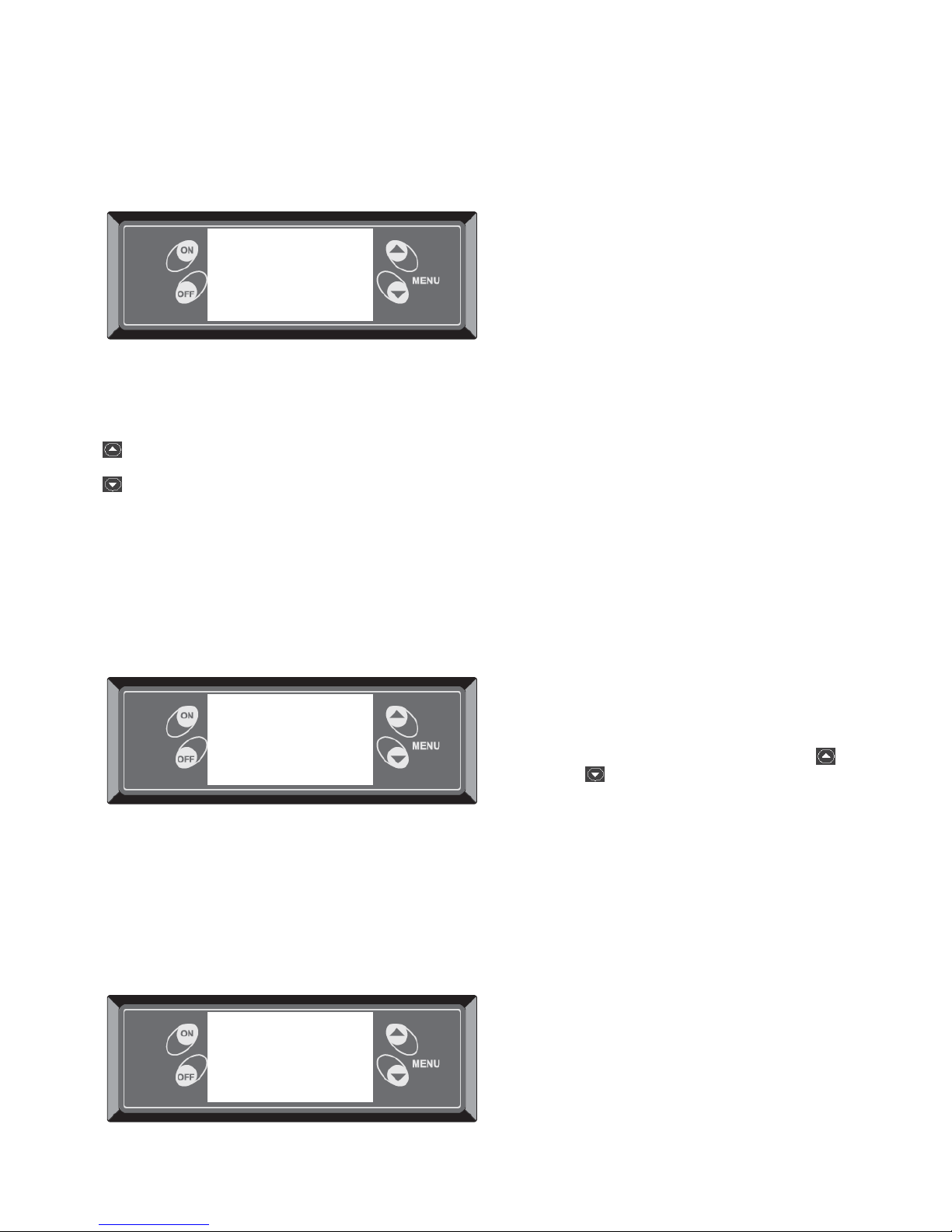

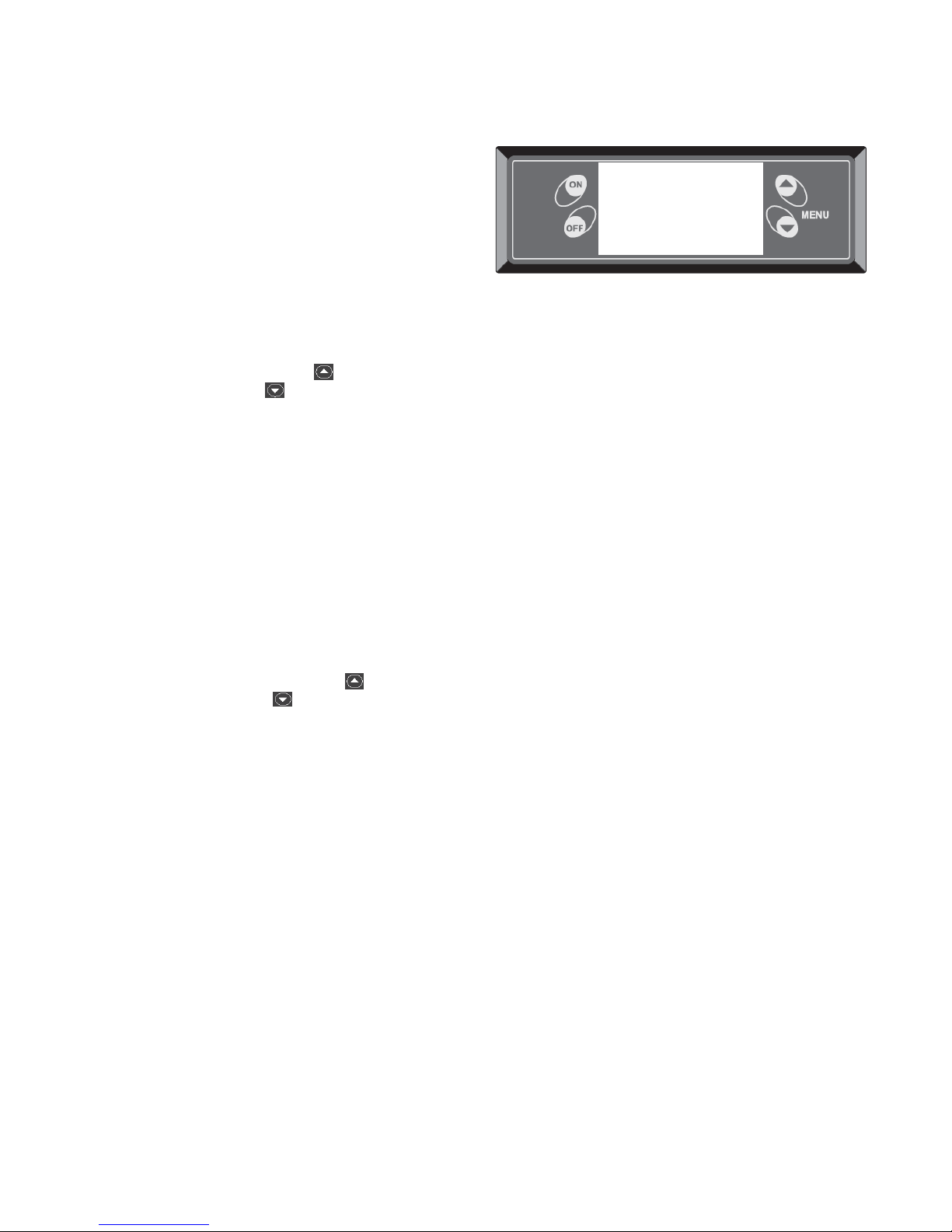

8.3 Bedienblende

An der Bedienblende werden alle Einstellungen für
den Heizbetrieb sowie für Service- und Wartungs­programme vorgenommen.

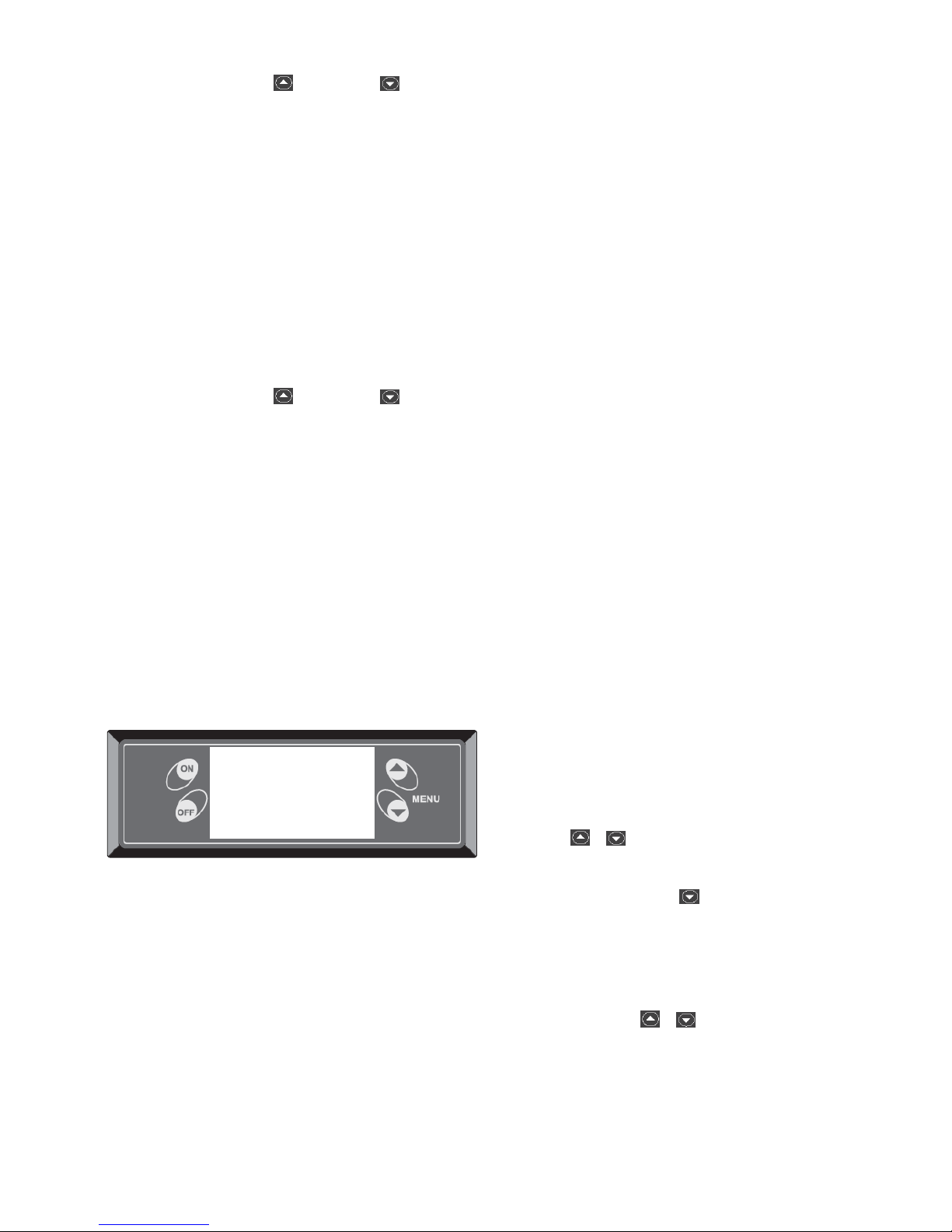

Die Befehle werden mit den 4 Tasten des
Bedienfeldes eingegeben.
Im Display werden die jeweiligen Betriebsparameter
angezeigt.

Die 4 Tasten haben folgende Funktion:

ON (ok) = Start/Änderungsbestätigung
OFF (x) = Aus/Beendet die Eingabe/wechselt
zur höheren Bedienebene

= Wechselt zur nächsten Ebene/

erhöht den angezeigten Wert

= Wechselt zur nächsten Ebene/

verringert den angezeigten Wert

ok AUS 12:45

P=5 V=5 T=15°/22°

X

Olsberg

- 5 -

8.4 Zündvorgang

• Zum Anzünden des Gerätes die Taste ON einige

Sekunden drücken.

• Im Display erscheint die Meldung WARTEN

FLAMME

Während dieser Zeit werden die Pellets im Bren­nertopf automatisch gezündet.

• Nach dem Zünden der Pellets erscheint die Mel-

dung AKTIVE FLAMME

• Sobald die Temperatur für einen korrekten Ab-

brand erreicht ist, geht das Gerät in den Heizbe­trieb über.

8.5 Heizbetrieb

•

Nach der Zündung erscheint im Display die Mel­dung BETRIEB.

• Der Heizbetrieb wird entsprechend den vorge-

nommenen Einstellungen automatisch geregelt.

• Im Display erscheinen neben BETRIEB folgende

Betriebsparameter:

P = HEIZEISTUNGSSTUFE
V = KONVEKTIONSLÜFTERSTUFE
T = ISTRAUMTEMP./SOLLRAUMT.

Die Anzeige der Betriebsparameter kann in 2 unter­schiedlichen Darstellungen erfolgen, LAUFBAND
oder KOMPLETT.

LAUFBAND:

Die Betriebssparameter erscheinen Einer nach dem
Anderen im Display.

KOMPLETT:

Alle Betriebssparameter erscheinen gleichzeitig im
Display (wie dargestellt).
Werkseinstellung ist LAUFBAND:

Nach erreichen der gewünschten Raumtemperatur
erscheint im Display je nach gewählter Darstellungs­art folgende Meldung:
Bei Laufband:

THERMOSTAT EIN.
Bei Komplett:

Die angezeigten Temperaturwerte T blinken.
Außerdem wird die Meldung MODUL. BETRIEB

angezeigt.

8.5.1 Menüpunkt Leistung

Definiert die gewünschte Heizleistung in den mögli­chen Stufen 1-5 und A (Automatik).

Einstellung:

Beim Erscheinen der Anzeige LEISTUNG im Lauf­band-Modus die Taste drücken um den Wert zu
erhöhen und die Taste drücken um ihn zu verrin-

gern.
Im Komplett-Modus wird die Einstellung im Menü

SET BETRIEB vorgenommen, siehe Punkt 11.2.
Regelcharakteristik:

In der Automatikstufe A fährt das Gerät nach errei­chen der gewünschten Raumtemperatur in die nächst
niedrige Leistungstufe. Also von 5 nach 4 dann nach
3-2-1 und bei Wärmeanforderung umgekehrt von 1
nach 2-3-4-5.
Bei manueller Anwahl der Leistungstufe z.B. 4 fährt
das Gerät direkt von 4 nach 1 bzw. von 1 nach 4.

Das Gerät schaltet nur aus wenn der STANDBY-
Betrieb mit ON aktiviert ist.

8.5.2 Menüpunkt Luftgeschwindigkeit

Definiert die gewünschte Drehzahl des Konvektions­luftgebläses in den möglichen Stufen 1-5 und A (Au­tomatik).

Einstellung:

Beim Erscheinen der Anzeige LUFTGESCHW im
Laufband-Modus die Taste drücken um den Wert
zu erhöhen und die Taste drücken um ihn zu

verringern.
Im Komplett-Modus wird die Einstellung im Menü
SET BETRIEB vorgenommen, siehe Punkt 11.2.

Wird mehr Wärme erzeugt als mit der eingestellten
Lüfterstufe abtransportiert wird, so schaltet das Kon­vektionsluftgebläse bei Überschreiten einer bestimm­ten Grenztemperatur automatisch auf maximale
Drehzahl.
Im Display erscheint die Meldung: V=E

8.5.3 Menüpunkt SET RAUM TEMP.

Definiert die gewünschte Raumtemperatur in den
möglichen Einstellungen L (für Low), 10-40°C, H (für
hot).

Einstellung:

Beim Erscheinen der Anzeige SET RAUM TEMP. im
Laufband-Modus die Taste drücken um den Wert
zu erhöhen und die Taste drücken um ihn zu

verringern.
Im Komplett-Modus wird die Einstellung im Menü
SET BETRIEB vorgenommen, siehe Punkt 11.2.

ok BETRIEB 12:45

P=5 V=5 T=15°/22°

X Olsberg

ok Warten/Flamme

X Olsberg

- 6 -

Sobald die eingestellte Raumtemperatur erreicht ist,
wird automatisch die Heizleistung heruntergefahren.
Im Display erscheint die Meldung: MODUL.

BETRIEB und THERMOSTAT ON
Achtung:

Die eingestellten Werte werden auch bei ausgeschal­tetem Gerät oder Stromausfall gespeichert.

9. Ausschalten

• Zum Ausschalten des Gerätes die Taste OFF

einige Sekunden drücken.
Am Display erscheint die Meldung

ENDLICHE REINIG.

• Das Abgas- und das Konvektionsluftgebläse

laufen eine bestimmte Zeit weiter um den siche­ren Abtransport der Abgase und das Abbkühlen
des Gerätes zu gewährleisten.
Der Abgasventilator läuft ca. 6 Minuten nach. Der
Konvektionsluftventilator läuft bis die Abgastem­peratur 70°C unterschritten hat.

• Ein neuer Zündvorgang kann erst nach dem Ab-

kühlen des Gerätes erfolgen.

• Nach beenden des Abkühlvorgangs erfolgt im

Display die Meldung AUS.

• Wird vor beenden des Abkühlvorgangs ein neuer

Zündvorgang gestartet, so erscheint im Display
die Meldung WARTEN REINIGUNGSENDE

Alle Hinweismeldungen wie z.B. WARNUNG
BRENNTOPF REINIGEN oder die Alarmmeldungen
können durch drücken der OFF-Taste zurückgestellt
werden.

9.1 Meldung ENDLICHE
REINIG.

Sollte das Gerät während der ZÜNDPHASE über die
Taste OFF ausgeschaltet werden, erscheint die Mel­dung “ENDLICHE REINIG.”, und es ertönt ein akusti­sches Signal.
Nun wird das Abgasgebläse für zirka 4 Minuten auf
maximaler Leistung eingeschaltet.

Während dieser Phase hat die ON -Taste keine Wir­kung.

Nach ein paar Minuten, wenn das Gerät abgekühlt
ist, geht dieses auf den Status “AUS” über.

Jetzt kann das Gerät durch Drücken der Taste ON
neu gestartet werden.

9.2 Meldung WARNUNG
BRENNTOPF REINIGEN

Dieser Hinweis soll dafür sorgen, dass der Brenner­topf bei einer erneuten Zündung gereinigt ist.
Damit wird ein besserer Betrieb des Heizofens garan­tiert.

Die Meldung wird durch drücken der Taste OFF zu­rückgesetzt.

10. Bediener- Menüs

In den Bediener-Menüs werden alle erforderlichen
Einstellungen des Gerätes vorgenommen.

In folgenden Menüs können Einstellungen
vorgenommen werden:

- SET BETRIEB

- TIMER

- SET OFEN

10.1 Zugang zu den Bediener­ Menüs

•

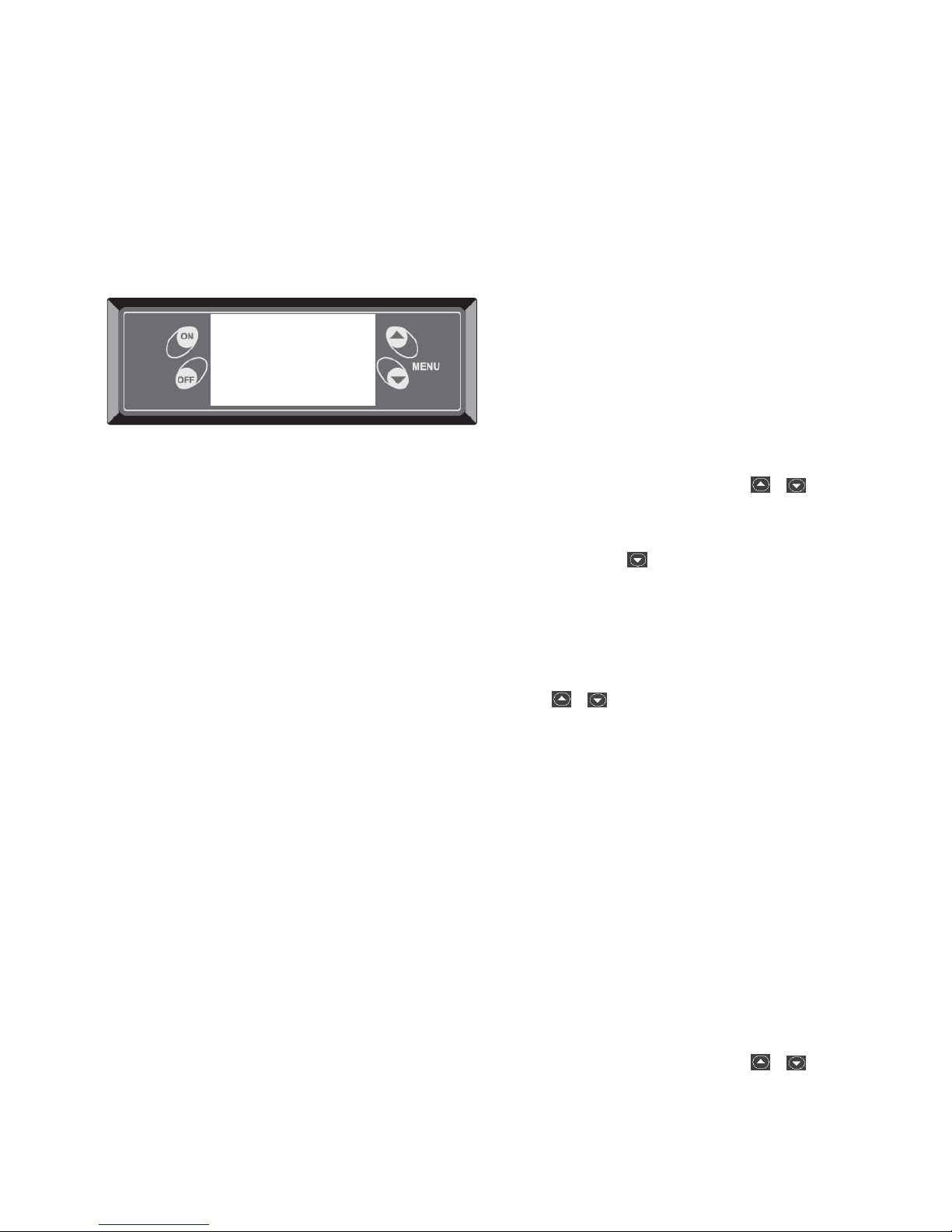

Gleichzeitig die beiden Pfeiltasten + drü­cken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Über die Taste können die Menüs TIMER und

SET OFEN angewählt werden.

• Um in das am Display angezeigte Menü zu ge-

langen die Taste ON drücken.

• Die zu verstellenden Parameter werden mit ON

angewählt.

• Wenn der Parameter blinkt, kann er mit den Tas-

ten + verstellt werden.

• Zur Bestätigung die Taste ON drücken.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü zu

verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.2. Menü SET BETRIEB

Über dieses Menü werden folgende Betriebs­parameter eingestellt:

P = Heizleistung
V = Konvektionslüfterdrehzahl
T = Gewünschte Raumtemperatur

Beispiel: Verstellen der gewünschten Leistung P

• Gleichzeitig die beiden Pfeiltasten +

drücken
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

ok ENDLICHE

REINIG.

X Olsberg

- 7 -

• Um in das Menü zu gelangen die Taste ON drü-

cken.

• Den zu verstellenden Parameter P mit ON an-

wählen.

• Wenn der Parameter blinkt, kann er mit den Tas-

ten + verstellt werden.

• Zur Bestätigung die Taste ON drücken.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü zu

verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.3 Menü TIMER

In diesem Menü werden die automatischen Ein- und
Ausschaltzeiten des Gerätes einprogrammiert.
Es können 6 Programme P1-P6 je Tag eingestellt
werden. Es können zu den einprogammierten
Heizzeiten gewünschte Raumtemperaturen von 10 –
30°C mit einprogrammiert werden.
Wird keine Raumtemperatur mit einprogrammiert
sondern ON gewählt, so ist die im SET BETRIEB
vorgegebene Raumtemperatur aktiviert.
Wird OFF gewählt, so ist das eingegebene
Programm deaktiviert.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste drücken.

Am Display erscheint die Meldung
TIMER

• Um in das Menü zu gelangen die Taste ON

drücken

• Jetzt können mit den beiden rechten Pfeiltasten

die Programme P1-P6 angewählt werden.

• Die Taste ON drücken = der erste Parameter

blinkt

• Mit den Tasten oder ON oder OFF anwäh-

len oder die gewünschte Raumtemperatur zwi­schen 10 – 30°C wählen und mit ON bestätigen

• Mit ON STARTZEIT und STOPZEIT anwählen

und jeweils die gewünschte Uhrzeit mit den Pfeil­tasten einstellen.

Aktivierung der Schaltzeiten:

• Mit ON den Wochentag anwählen

• Die Taste drücken und mit ON bestätigen

• Diese Aktivierung muss für jeden Tag wiederholt

werden.

• Bei Aktivierung erscheint nach drücken der Taste

OFF im Display neben dem Wochentag ein aus­gefüllter Kreis.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü zu

verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

Es besteht die Möglichkeit bei den Ein- und Aus­schaltzeiten anstatt einer Uhrzeit OFF einzugeben
(kommt nach der Einstellung 00:00 oder 23:50).Wird
OFF als Einschaltzeit eingegeben, schaltet das Gerät
nicht ein. Wird OFF als Ausschaltzeit eingegeben,
schaltet das Gerät nicht ab.
Diese Option ist dann nützlich, wenn man entweder
nur Ein- oder Ausschaltzeiten eingeben will.

10.4 Menü SET OFEN

Im Menü SET OFEN sind in folgenden Untermenüs
Parameterverstellungen möglich:

10.4.1 ZEIT

Einstellen von Wochentag und aktueller Uhrzeit

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON drü-

cken

• Drücken Sie ON, um zu den Einstellungen zu

gelangen.
Es blinkt die aktuelle Einstellung der Wochenta­ges.

• Wählen Sie oder , um den Wochentag zu

verändern.

• Drücken Sie ON zur Bestätigung und zum Über-

gang zum nächsten Parameter.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF,um das Menü ZEIT

zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.2 DATUM

Einstellen des aktuellen Datums

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

- 8 -

• Um in das Menü zu gelangen die Taste ON drü-

cken

• Wählen Sie DATUM durch Betätigen von

oder .

• Drücken Sie ON, um zu den Einstellungen zu

gelangen.
Es blinkt die aktuelle Einstellung des Datums.

• Wählen Sie oder , um das Datum zu ver-

ändern.

• Drücken Sie ON zur Bestätigung und zum Über-

gang zum nächsten Parameter.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF,um das Menü

DATUM zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.3 SPRACHE

Einstellen der gewünschten Bedienersprache.
Wählbar: Deutsch,englisch,französisch, spanisch und
italienisch

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON drü-

cken

• Wählen Sie Sprache durch Betätigen von

oder .

• Drücken Sie ON, um zu den Einstellungen zu

gelangen.
Es blinkt die aktuelle Einstellung der Sprache.

• Wählen Sie oder , um die Sprache zu ver-

ändern.

• Drücken Sie ON zur Bestätigung.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü zu

verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.4 MENÜART

Hier kann die Anzeige der Betriebsparameter P,V,T
gewählt werden zwischen dem Anzeigemodus

Laufband oder Komplett.
Laufband:

Die Einstellungsparameter erscheinen nacheinander
im Display.
Zusätzlich erscheint die momentan gemessene

Raumtemperatur und bei Erreichen oder Überschrei­ten der gewünschten Raumtemperatur die Meldung

THERMOSTAT ON

Komplett:

Alle Einstellungsparameter erscheinen gleichzeitig im
Display.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

MENÜART erscheint.

• Drücken Sie ON, um zu den Einstellungen zu

gelangen.
Es blinkt die aktuelle Einstellung der Menüart.

• Wählen Sie oder , um die Menüart zu ver-

ändern.

• Drücken Sie ON zur Bestätigung.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü Me-

nüart zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.5 STANDBY

Hier können Sie den Standby-Betrieb ein- oder
ausschalten und die gewünschte Wiedereinschalt­temperatur einstellen.
Ist der Standby-Betrieb auf ON, so schaltet das Gerät
bei erreichen der eingestellten Raumtemperatur T
aus und nach unterschreiten der eingestellten
STARTTEMPERATUR wieder ein.
Die Temperaturdifferenz zwischen Ein- und
Ausschalttemperatur ist wählbar zwischen 3° bis 6°C.

Beispiel:

Raumtemperatur SET RAUM T = 22°C
Eingestellte STARTTEMPERATUR = 16°C

Das Gerät schaltet aus bei Raumtemperatur 22°C
und schaltet wieder ein bei 16°C.

Ist der Standby-Betrieb auf OFF, so schaltet das
Gerät bei Erreichen der eingestellten
Raumtemperatur nicht aus, sondern heizt in kleinster
Leistungsstufe weiter.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

- 9 -

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

STANDBY erscheint.

• Drücken Sie ON, um zu den Einstellungen zu

gelangen.
Es blinkt die aktuelle Einstellung.

• Mit den Tasten + ON oder OFF anwählen

• Mit ON bestätigen und zur STARTTEMPERA-

TUR weitergehen.

• Mit den Tasten + die gewünschte

STARTTEMPERATUR (Schaltdifferenz 3 – 6°C)
eingeben und mit ON bestätigen.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü

STANDBY zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.6 STATUS SUMMER

Ermöglicht das Aktivieren oder Deaktivieren des
Warntons.
Der Warnton bei angezeigten Alarmmeldung bleibt
auch bei deaktiviertem Summer aktiv.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

STATUS SUMMER erscheint.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Mit den Tasten + ON oder OFF anwählen

• Mit ON bestätigen.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF,um das Menü

STATUS SUMMER zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.7 NACHTABSENKUNG

Ermöglicht die Einstellung der Temperatur, auf die
der Raum auch in der Aus-Phase des Gerätes
aufgeheizt werden soll.
Die Schaltdifferenz beträgt grundsätzlich 3K.

Beispiel:

Eingestellte Nachttemperatur 10°C.
Das Gerät schaltet bei Raumtemperatur von 7°C ein
und bei 10°C wieder aus.

Nachttemperatur einstellbar von 3 – 20°C oder OFF.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

SET NACHTT. erscheint.

• Um in das Menü zu gelangen die Taste ON

drücken.
Es blinkt die aktive Betriebsart

• Mit den Tasten + den Wert der gewünsch-

ten Nachttemperatur zwischen 3 – 20°C einstel­len oder die Deaktivierung der Funktion mit
OFF auswählen.

• Mit ON bestätigen.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü SET

NACHTT. zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.8 TASTENSPERRE

Ermöglicht das Sperren der Tastatur der Bedien­blende.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

TASTENSPERRE erscheint.

• Um in das Menü zu gelangen die Taste ON

drücken.
Es blinkt die aktive Betriebsart OFF

• Mit den Tasten + ON oder OFF anwählen

• Drücken Sie ON zur Bestätigung.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü

TASTENSPERRE zu verlassen.

- 10 -

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

• Zur Aktivierung oder Deaktivierung der Funktion

TASTENSPERRE drücken Sie gleichzeitig die
Tasten ON und OFF.

10.4.9 RESET

Stellt alle Bedienereingaben im Menü SET OFEN auf
Werkseinstellung zurück.
Bedienereinstellungen wie Heizleistung, Konvektions­lüfterleistung und Raumtemperatur bleiben erhalten.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

RESET erscheint.

• Um in das Menü zu gelangen die Taste ON

drücken.
Es blinkt die aktuelle Einstellung NEIN.

• Mit den Tasten + JA oder NEIN anwählen

• Drücken Sie ON zur Bestätigung.

Nach der Bestätigung der JA-Option, erscheint die
Meldung ERLEDIGT.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü

RESET zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

10.4.10 ECONOMY

Ermöglicht bei Heizleistungseinstellung Automatik A
die Reduzierung der maximalen Leistungsstufe
5 auf 1-4.

• Gleichzeitig die beiden Pfeiltasten +

drücken.
Am Display erscheint die Meldung
MENÜ SET BETRIEB.

• Die Taste 2x drücken.

Am Display erscheint die Meldung
SET OFEN.

• Um in das Menü zu gelangen die Taste ON

drücken.

• Die Taste solange drücken bis die Meldung

OEKONOM erscheint.

• Um in das Menü zu gelangen die Taste ON

drücken.
Es blinkt die aktuelle Einstellung der Heizleis­tungsstufe.

• Mit den Tasten + die maximale Heizleis-

tungsstufe verändern.

• Drücken Sie ON zur Bestätigung.

Zum Verlassen des Menüs:

• Drücken Sie die Taste OFF, um das Menü

OEKONOM zu verlassen.

• Drücken Sie die Taste OFF, um das Menü SET

OFEN zu verlassen.

11. Anzeige Betriebsstunden

Die Anzeige der Betriebsstunden erfolgt in der
obersten Menüebene.

• Drücken der Taste = Anzeige der bisherigen

Betriebsstunden

• Drücken der Taste = Anzeige der Betriebs-

stunden bis zur
nächsten Sonderwar-
tung

12. Anzeige Betriebsdaten

Hier können alle momentanen Betriebsdaten wie z.B.
Softwareausführung, Abgastemperatur, Heizleis­tungsstufe usw. abgerufen werden.

• Gleichzeitig die beiden Tasten OFF + drücken

• Mit den Tasten + die einzelnen Parame-

ter anwählen.

Folgende Parameter werden angezeigt:

- Gerätemodell – Softwareversion

- Startzeit

- Abgastemperatur

- Raumtemperatur

- Raum-Solltemperatur

- Pellettemperatur

- U/min Abgasventilator

- Luftgeschwindigkeit

- Heizleistungsstufe 01=P1/04=P2/08=P3/
012=P4/016=P5

- Förderschnecke (Drehzeit <8.0“)

- Widerstand (Zündelement)

13. Fernbedienung

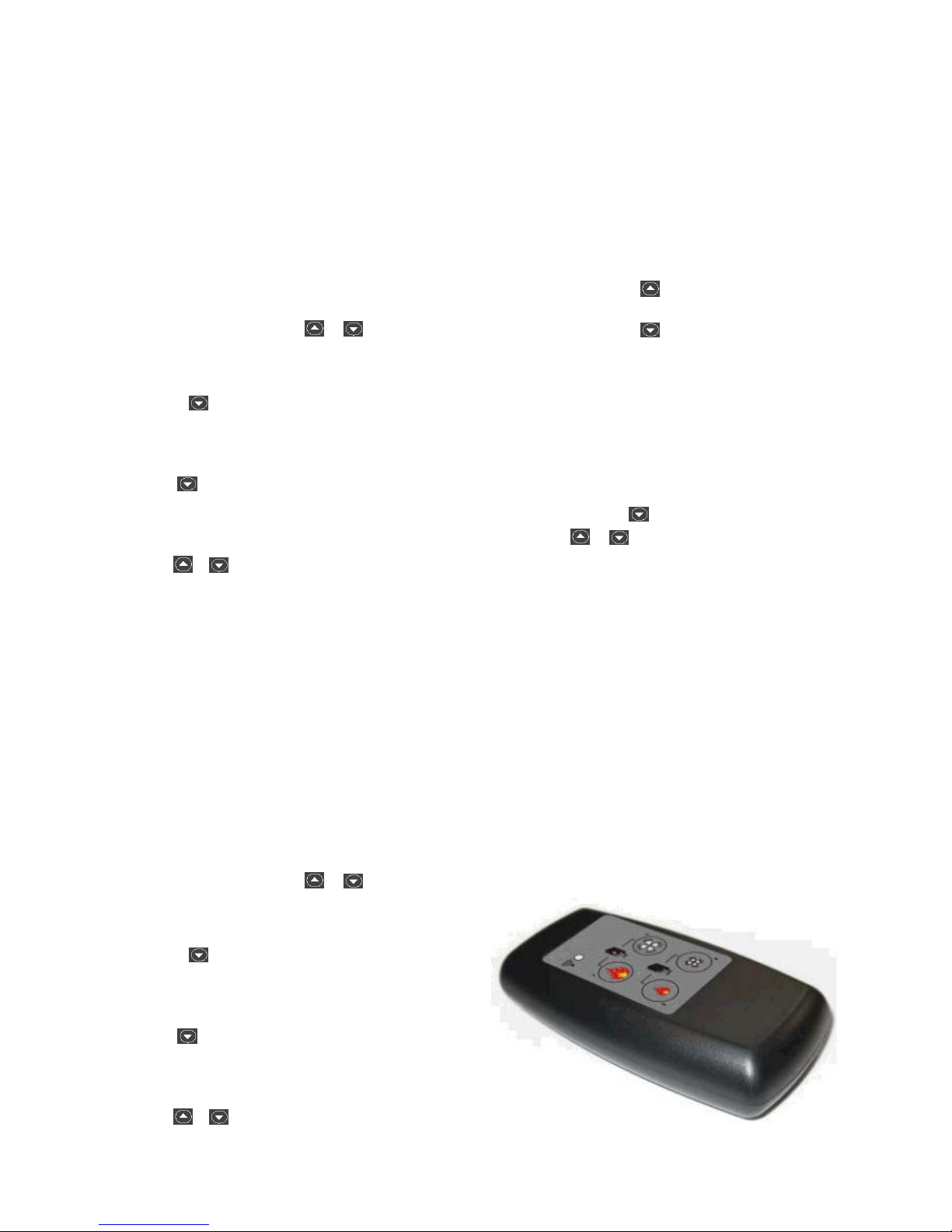

Zum Lieferumfang des Gerätes gehört eine Fernbe­dienung.

- 11 -

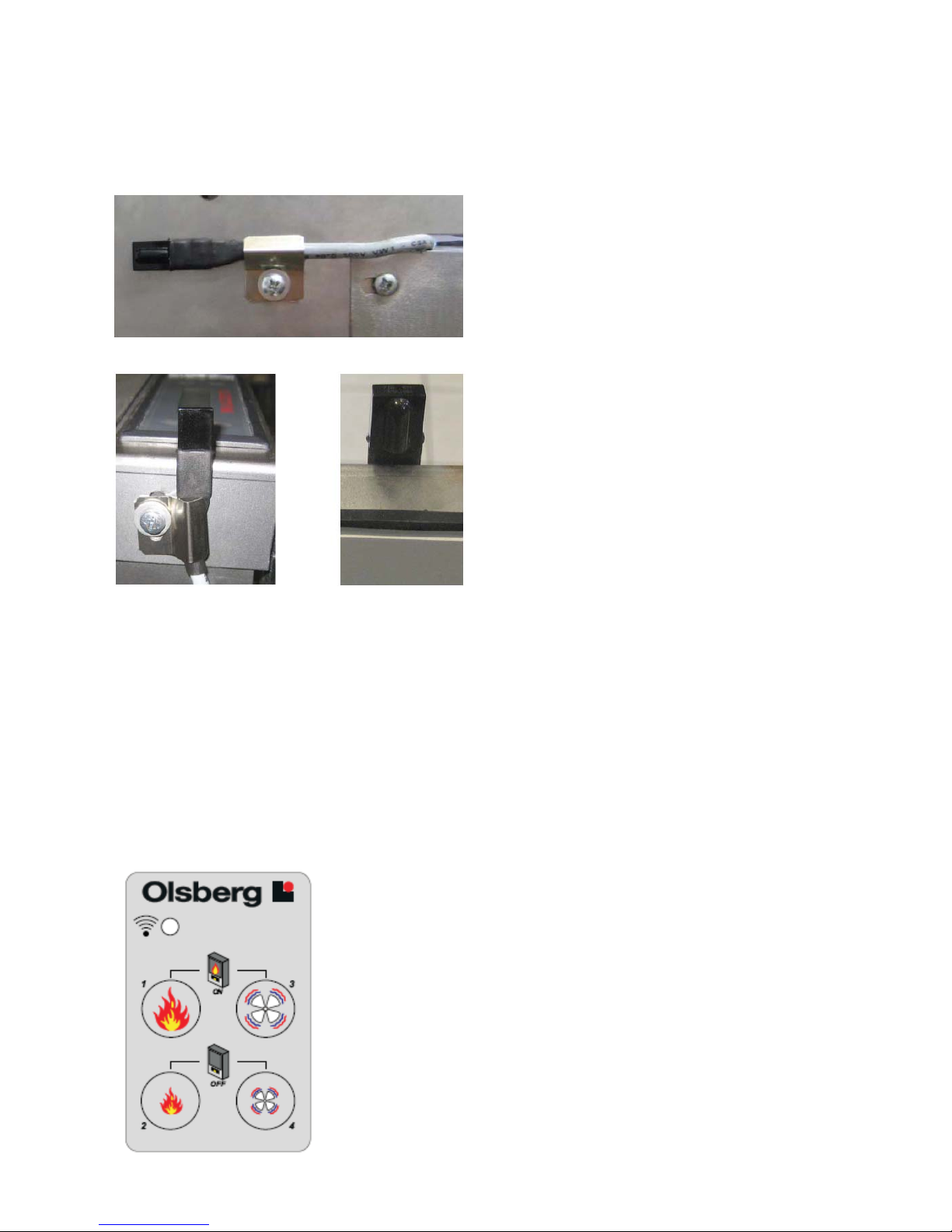

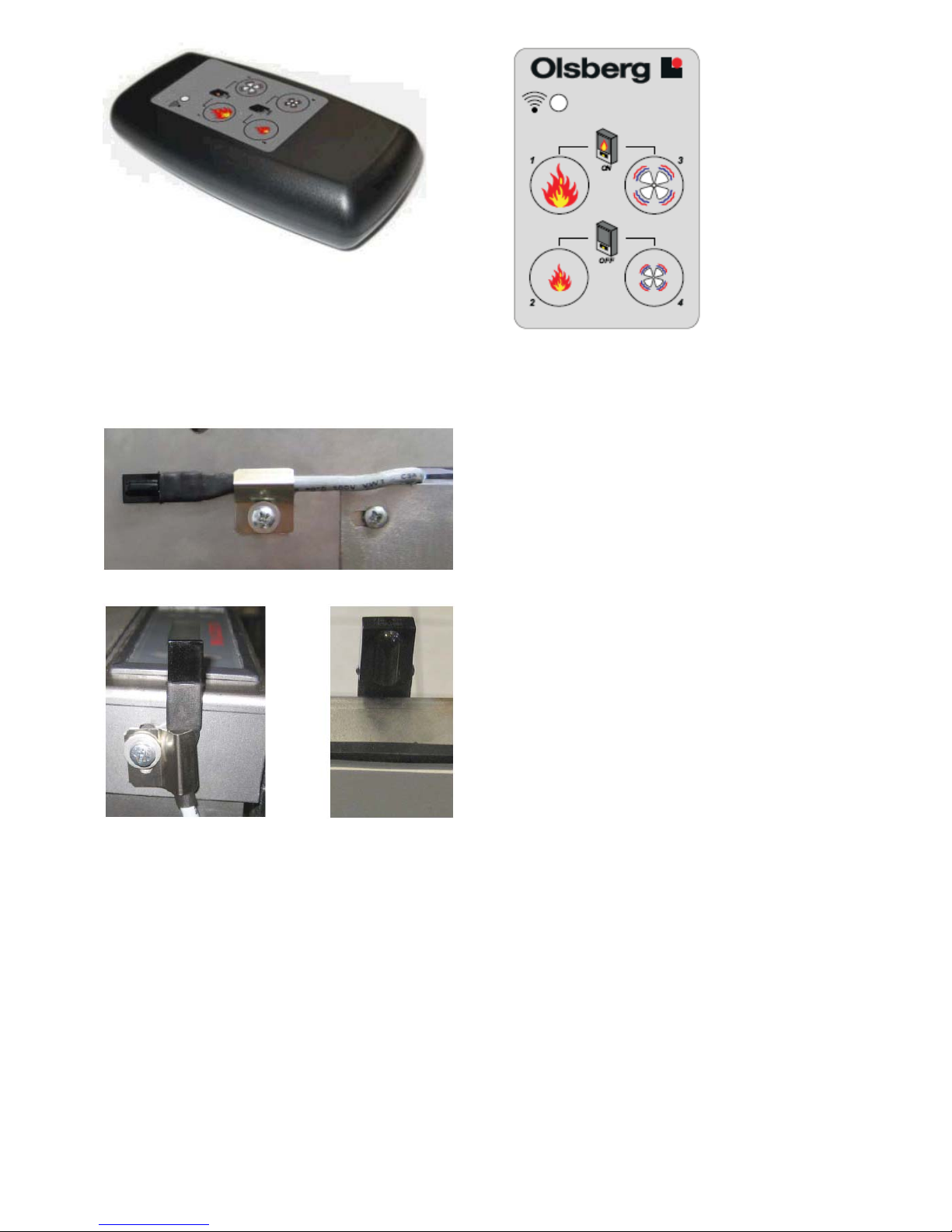

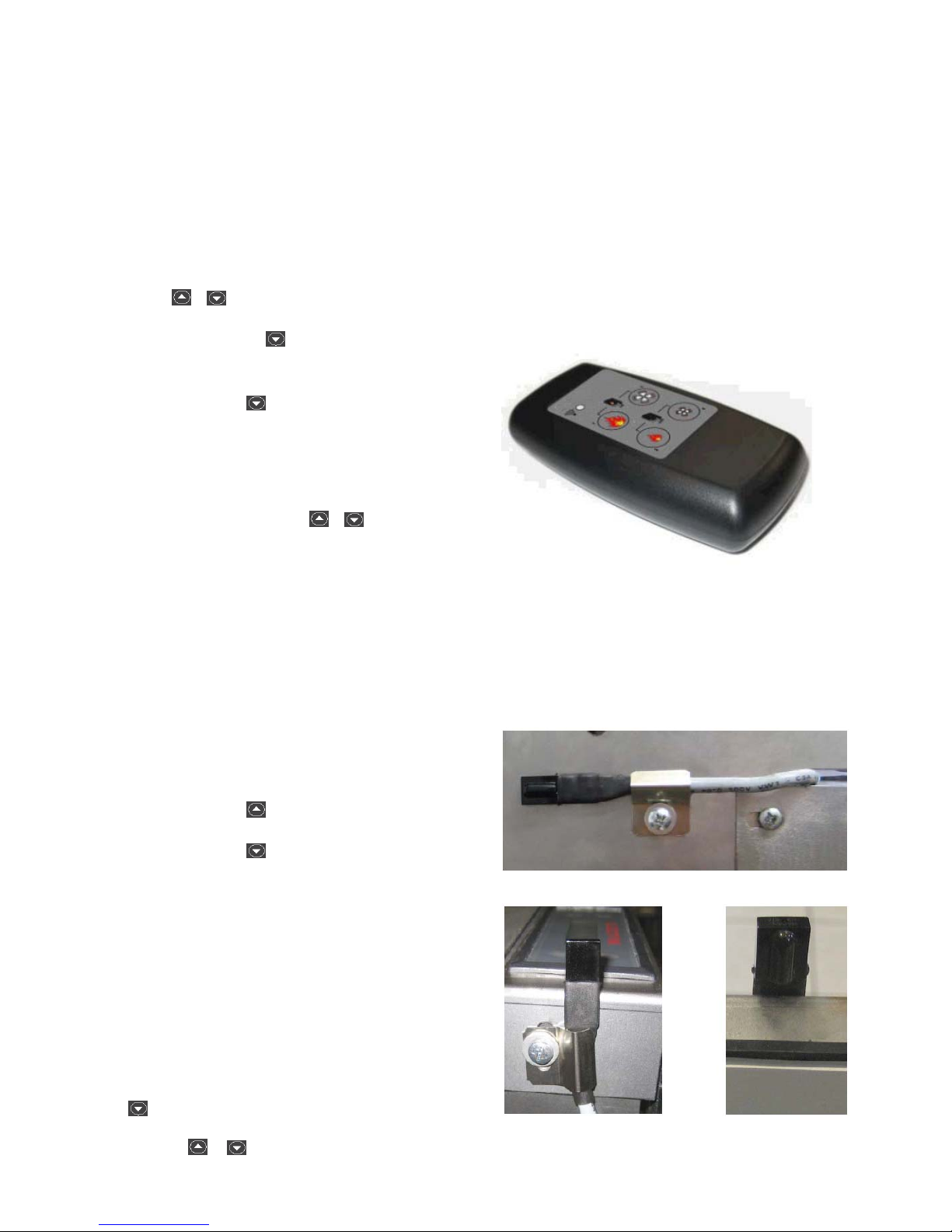

Es handelt sich um eine Infrarot-Fernbedienung. Sie
muss daher beim Bedienen auf die Empfangseinheit
auf der Rückseite des Gerätes gerichtet werden.

Sollte der Empfang nicht optimal sein, so ändern Sie
bitte die Position des Empfängers von horizontal auf
vertikal. Achten Sie darauf, dass der Messfühler zur
Zimmermitte hin ausgerichtet ist.

Mit der Fernbedienung können folgende Einstellun­gen des Gerätes vorgenommen werden:

• Zündvorgang starten

• Ausschalten

• Heizleistungsstufe P ändern

• Konvektionslüfterstufe V ändern

Die Änderung der Heizleistungs- und Konvektionslüf­terstufe wird durch ein akustisches Signal angezeigt.
Bei der Anwahl der Stufe A = Automatisch ertönt das
Signal 3x.
Beim Drücken der Tasten blinkt die Kontrollleuchte
der Fernbedienung.

Zünden
Gleichzeitig die Tasten 1 und 3 drücken.

Ausschalten
Gleichzeitig die Tasten 2 und 4 drücken.

Heizleistung ändern

Drücken Sie eine der beiden mit einer Flamme
gekennzeichneten Tasten.
Erhöhen 1
Verringern 2

Konvektionslüftergeschwindigkeit ändern

Drücken Sie eine der beiden mit einem Ventilator
gekennzeichneten Tasten, um die Geschwindigkeit
des Raumgebläses zu ändern.
Erhöhen 3
Verringern 4

14. Alarmmeldungen

Auftretende Betriebsstörungen werden im Display
durch Alarmmeldungen angezeigt. Zusätzlich ertönt
ein akustisches Signal.
Die Pelletzufuhr wird unterbrochen, der Abgas- und
Konvektionsluftventilator laufen noch maximal
20 Minuten weiter.

14.1. Rückstellung der
Alarmmeldung

Nachdem die Störungsursache behoben wurde, wird
die Alarmmeldung im Display folgendermaßen zu­rückgestellt:

• Warten bis das Gerät komplett abgekühlt ist

• Die Taste OFF 5 Sekunden lang drücken um die

Alarmmeldung zurückzusetzen.

• Im Display erscheint die Meldung WARNUNG

BRENNTOPF REINIGEN.

• Eventuelle Brennrückstände aus dem Feuerraum

entfernen.

• Mit OFF die Meldung WARNUNG BRENNTOPF

REINIGEN zurücksetzen.

• Das Gerät neu starten.

a

- 12 -

Wenn die Fehlermeldung sofort wieder erscheint,
wenden Sie sich zur Behebung der Ursache an Ihren
Fachhändler.

14.2. Alarm ABGASTEMP.

Tritt auf, wenn die Abgastemperatur für einen
sicheren Betrieb des Gerätes nicht ausreicht.

Mögliche Ursachen:

• Keine Pellet im Vorratsbehälter

• Die Qualität der Pellet ist mangelhaft (z.B. feucht)

• Der Brennertopf ist verschlackt

• Der Schornsteinzug ist zu hoch oder zu niedrig.

14.3. Alarm ZÜNDUNG

Tritt auf, wenn am Ende der Startphase die
Abgastemperatur für einen sicheren Betrieb nicht
ausreicht.

Mögliche Ursachen:

• Keine Pellet im Vorratsbehälter

• Die Qualität der Pellet ist mangelhaft (z.B. feucht)

• Der Brennertopf ist verschlackt

• Der Schornsteinzug ist zu hoch oder zu niedrig

• Das Zündelement ist defekt

14.4. Alarm THERMISCHE

Tritt auf, wenn die Temperatur im Pelletbehälter zu
hoch ist. Bei dieser Alarmmeldung spricht der
Sicherheitstemperaturbegrenzer an.

Die Ursachenanalyse und Rückstellung des
Sicherheitstemperaturbegrenzers hat grundsätzlich
durch einen Fachmann zu erfolgen.

Mögliche Ursachen:

• Die Fördermenge der Pellet in größter Leistungs-

stufe ist zu groß.

• Die Leistung des Konvektionsluftlüfters ist zu

niedrig. Es wird zu wenig Wärme an den Aufstell­raum abgeführt.

• Der Konvektionluftaustritt ist behindert

• Der Schornsteinzug ist zu hoch.

Bei dieser Alarmmeldung spricht der Sicherheits­temperaturbegrenzer an.

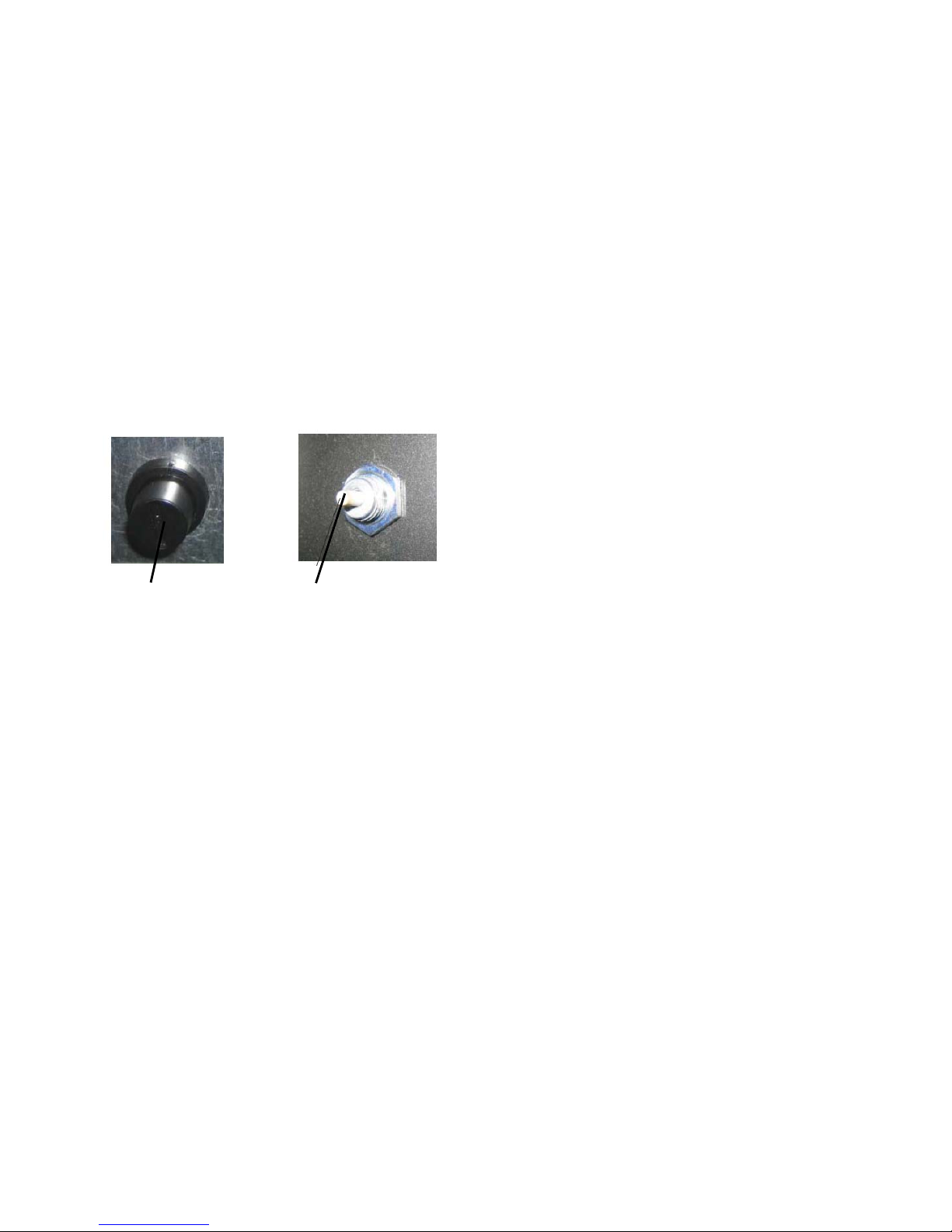

A B
Bei der Rückstellung folgendermaßen vorgehen:

• Warten bis das Gerät komplett abgekühlt ist.

• Das Gerät durch Herausziehen des Steckers

vom Stromnetz trennen.

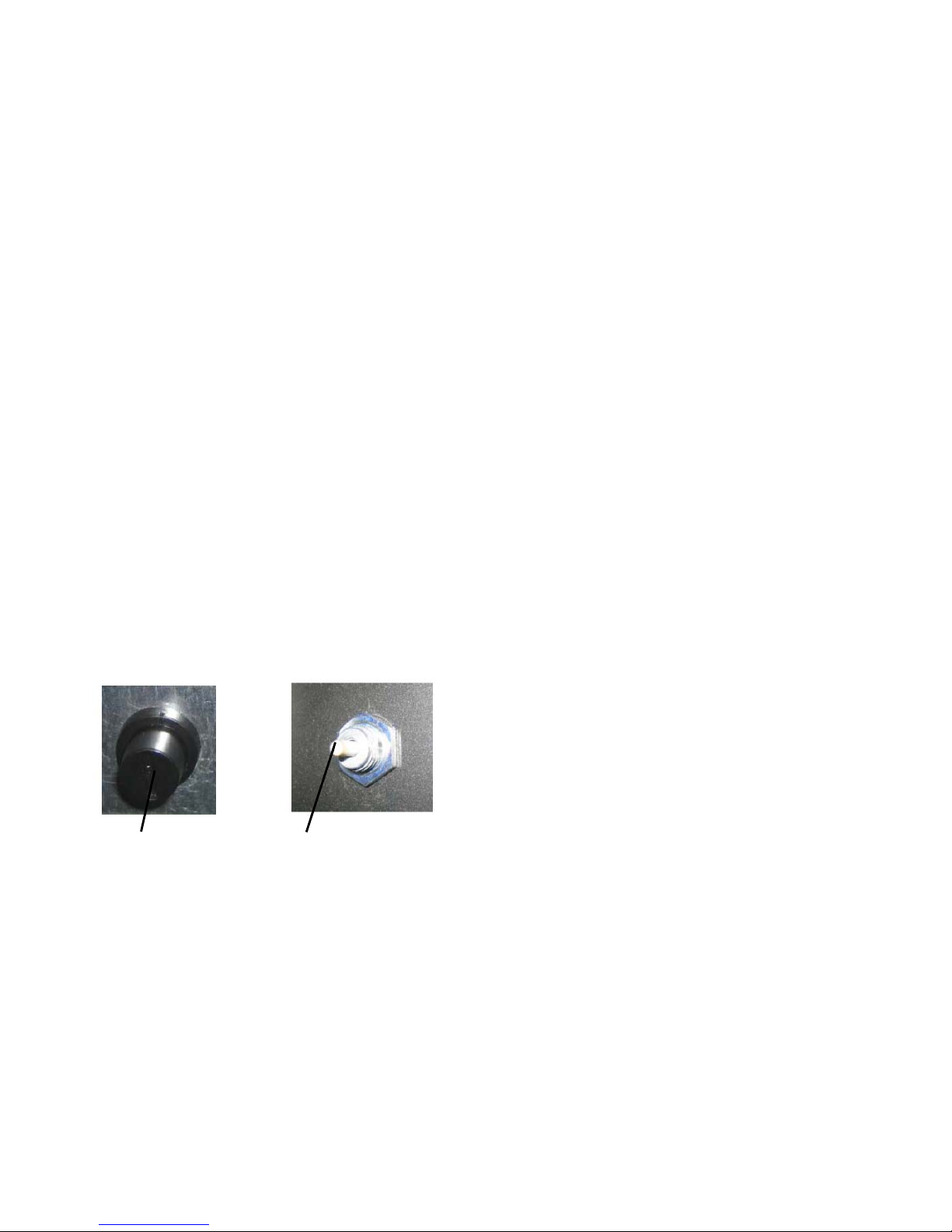

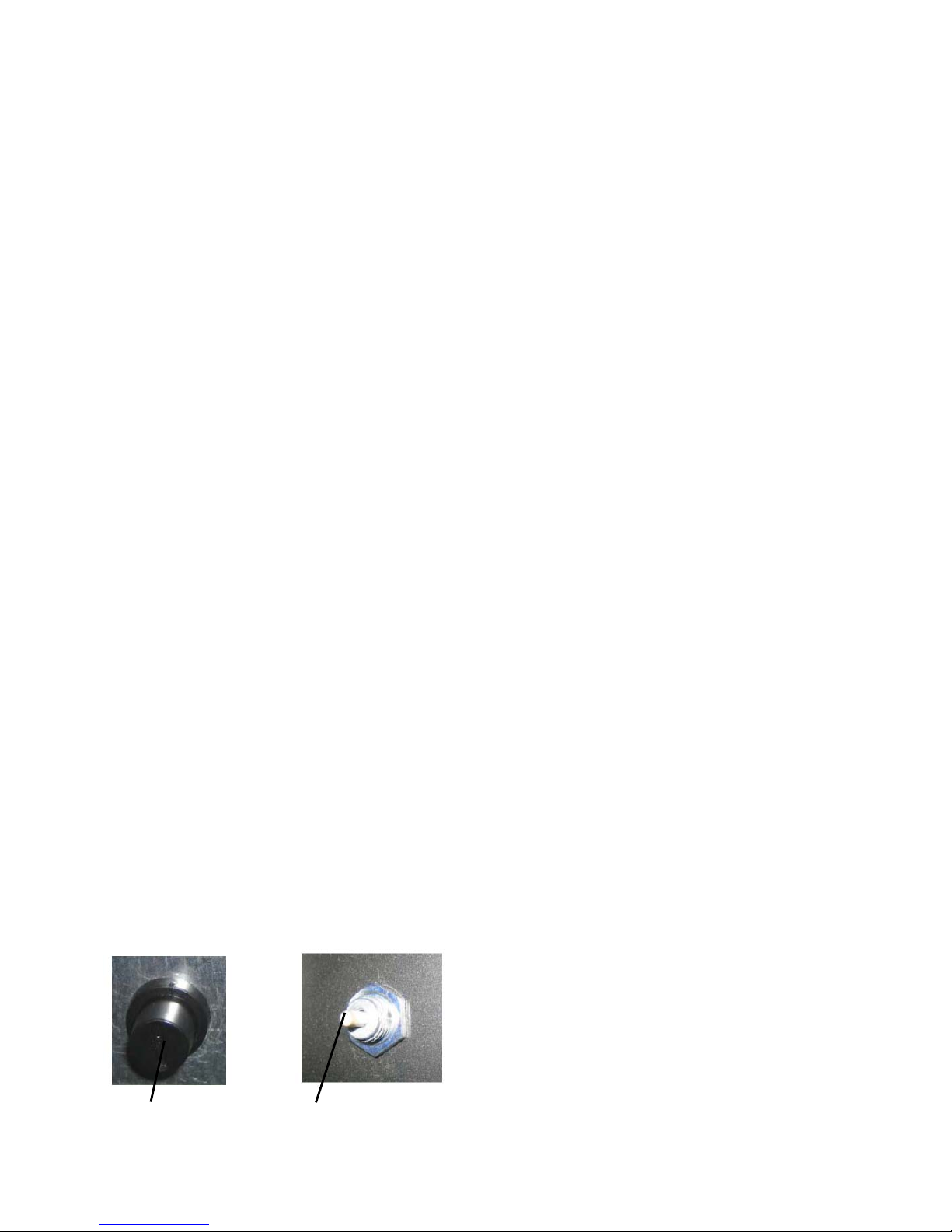

• Auf der Rückseite des Gerätes die schwarze

Abdeckhaube (A)vom Sicherheitstemperatur­begrenzer abschrauben und den Rückstellknopf
(B) wieder eindrücken.

14.5. Alarm UNTERDRUCK

Tritt auf, wenn der Unterdruck im Abgassammler für
einen sicheren Abtransport der Abgase zu niedrig ist.

Mögliche Ursachen:

• Der Schornsteinzug ist zu niedrig.

• Fallwinde drücken in den Schornstein.

• Querschnittsverengungen im Abgasweg, z.B.

durch starke Verrußungen.

• Druckdose defekt.

• Verbindungsschlauch Druckdose-Abgassammler

defekt, abgeknickt oder nicht aufgesteckt

• Die Verbrennungsluftzufuhr ist behindert

14.6. Alarm PELLETTEMP.

Tritt auf, wenn die Temperatur der Pelletsonde eine
zu hohe Temperatur erreicht.

Die Ursachenanalyse hat grundsätzlich durch einen
Fachmann zu erfolgen.

Mögliche Ursachen:

• Die Fördermenge der Pellet in größter Leistungs-

stufe ist zu groß.

• Die Leistung des Konvektionsluftlüfters ist zu

nierig. Es wird zu wenig Wärme an den Aufstell­raum abgeführt.

• Der Konvektionluftaustritt ist behindert

• Der Schornsteinzug ist zu hoch.

14.7. Alarm ABGASVENT.

Tritt auf bei Betriebsstörungen des Rauchgebläses.

14.8. Alarm PELLETSONDE oder
Alarm ABGASSONDE

Tritt auf, wenn eine der Sonden defekt ist.

14.9. Alarm BLACK OUT

Tritt auf, wenn die Stromzufuhr länger als 20
Sekunden unterbrochen wurde.

15. Reinigung

Für eine einwandfreie Funktion des Gerätes ist die
stetige Reinigung des Feuerraums, insbesondere des
Brennertopfes und des Aschekastens, unbedingt
erforderlich.

• Diese Reinigungen grundsätzlich bei kaltem

Gerät durchführen.

- 13 -

• Nur geeignete Aschesauger verwenden.

• Das Verbindungsstück in regelmäßigen Ab-

ständen auf eventuelle Ruß- und Ascheabla­gerungen überprüfen.

• Die Glasscheibe mit speziellem Glasreiniger oder

Backofenspray reinigen. Keine scheuernden
Materialien verwenden.

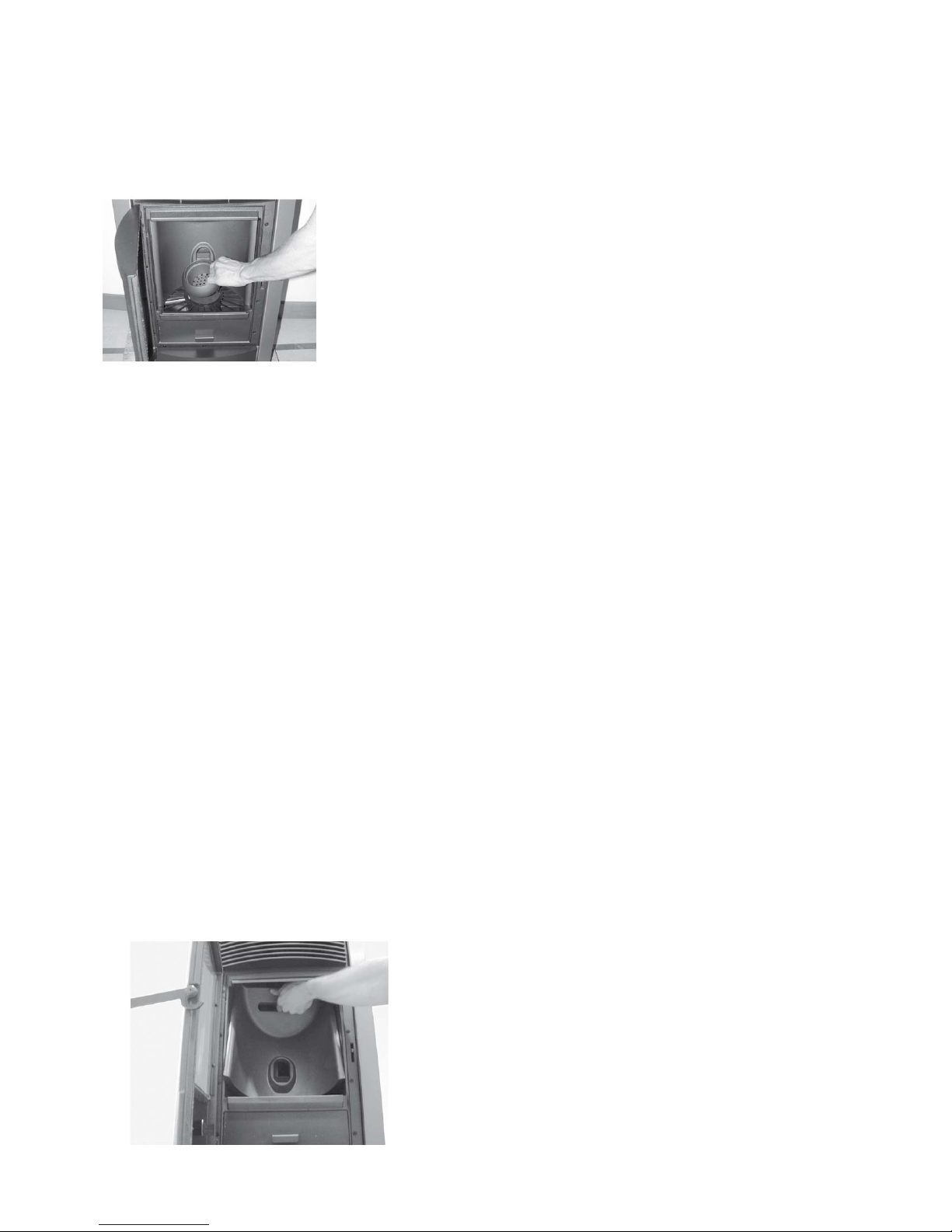

Brennertopf herausnehmen

15.1 Funktion REINIG. OFEN

Diese Funktion ermöglicht das Reinigen des Gerätes
ohne dass beim Öffnen der Tür durch den erzeugten
Unterdruck durch die Türbewegung Asche in den
Aufstellraum austreten kann.

• Taste OFF 2 Sekunden lang drücken.

• Der Abgasventilator läuft mit maximaler

Drehzahl, wodurch Unterdruck im Feuerraum
erzielt wird und die Asche nicht aus dem
Feuerraum tritt.

• Am Ende des Vorgangs wird automatisch wieder

ausgeschaltet.

• Die Funktion kann durch drücken der Taste OFF

unterbrochen werden.

15.2 Komplettreinigung

An dem Gerät ist mindestens monatlich je Heizsaison
eine Komplettreinigung durchzuführen.

Hierbei wird neben den schon beschriebenen
Reinigungsmaßnahmen die Feuerraumrückwand
herausgenommen und die dahinter liegenden
Abgaskanäle gereinigt.

Hierbei folgendermaßen vorgehen:

• Den Brennertopf herausnehmen.

• Die Rückwand anheben, unten zur Tür vorziehen

und nach vorn aus dem Gerät herausnehmen.

16. Außerordentliche Wartung

Für die dauerhafte einwandfreie Funktion des
Gerätes ist jährlich eine umfassende Wartung durch
einen Fachmann erforderlich.

Deshalb meldet sich das Gerät nach 2000 Betriebs­stunden im Display mit der Meldung AUSSER-
ORDENTLICHE WARTUNG. Zusätzlich ertönt ein
akustisches Signal.

Jedesmal wenn das Gerät eingeschaltet wird ertönt
das akustische Signal und die Meldung AUSSER-
ORDENTLICHE WARTUNG wird abwechselnd zum
Betriebsstatus des Gerätes angezeigt.

Diese Meldung kann nur durch einen autorisierten
Fachmann zurückgestellt werden.

Wir empfehlen den Abschluss eines Wartungsver­trages mit Ihrem Fachhändler oder dem Olsberg­Kundendienst.

Nur so ist eine dauerhafte optimale Leistungs­fähigkeit Ihres Gerätes gewährleistet.

Wenn die jährliche Wartung nicht nachweislich erfolgt
ist, kann Olsberg den Kunden von Garantieleistungen
ausschließen.

17. Ersatzteile

Achtung:

Eventuell benötigte Ersatzteile fordern Sie bitte bei
Ihrem Fachhändler an. Es dürfen ausschließlich
Original-Ersatzteile verwendet werden.

Um Ihren Auftrag schnellstmöglich zu bearbeiten,
benötigen wir unbedingt die auf dem Geräteschild
angegebene Typ- und Fabrikationsnummer.

Das Geräteschild befindet sich auf der Innenseite des
Pelletbehälterdeckels.
Damit Sie die auf dem Geräteschild befindlichen
Nummern zur Hand haben, wird empfohlen, sie vor
der Installation hier einzutragen:

Typnummer: 43/________________
Fabrikationsnummer: __________________

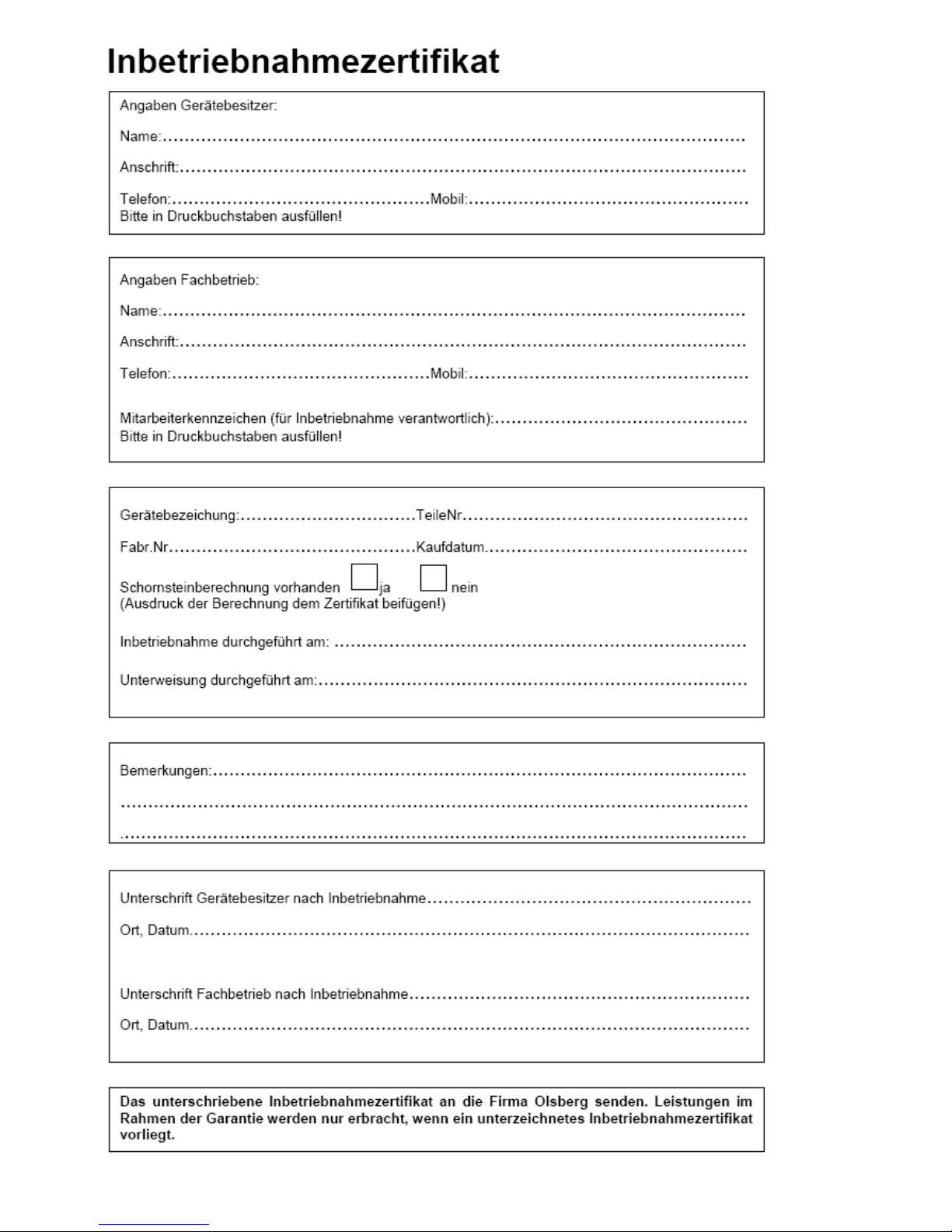

18. Inbetriebnahmezertifikat

Mit dem Inbetriebnahmezertifikat wird die ordnungs­gemäße Installation und Inbetriebnahme des Gerätes
dokumentiert.

Für eine qualifizierte Bedienung des Gerätes ist eine
Unterweisung durch den Fachmann Grundvorausset­zung.

- 14 -

- 15 -

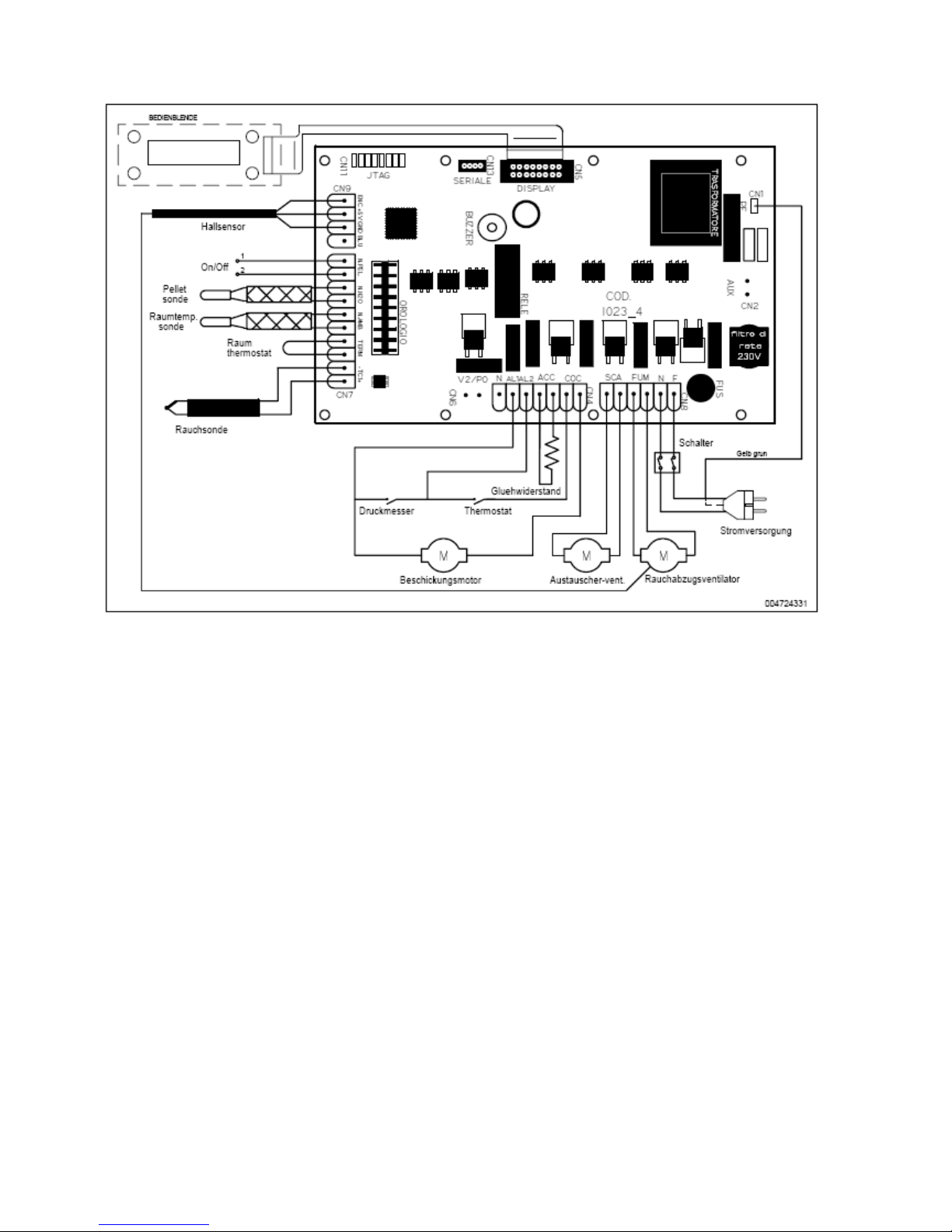

19. Elektrischer Schaltplan

- 16 -

Allgemeine Garantiebedingungen

Geschäftseinheit Primärheiztechnik

0. Einleitung

Wir gratulieren Ihnen, dass Sie sich zum Kauf eines
Olsberg-Kaminofens entschlossen haben. Wir unterzie­hen unsere Produkte umfangreichen Qualitätskontrollen
und stetigen Fertigungsüberwachungen.

Die nachstehenden Bedingungen lassen die Rechte des
Endabnehmers aus dem Kaufvertrag mit seinem Ver­tragspartner (Verkäufer) wegen Sachmängeln unbe­rührt.

Die erteilten Garantien sind freiwillige Zusatzleistungen
von Olsberg und haben nur für das Gebiet der Bundes­republik Deutschland Gültigkeit.

1. Produktinformation

Dieses Produkt ist ein Qualitätserzeugnis. Es wird unter
Beachtung der jeweils gültigen Umweltgesetzgebungen
und den aktuellen technischen Erkenntnissen entwi­ckelt, konstruiert und sorgfältig gefertigt. Die eingesetz­ten Materialien sind branchen- und handelsüblich und
werden ständig auf Einhaltung unserer Qualitätsvorga­ben geprüft.

2. Allgemeine Garantiebedingungen

Da es sich bei diesem Produkt, Ihrem Kaminofen
(Stückholz- oder Pelletausführung), um ein technisches
Gerät handelt, sind für Verkauf, Aufstellung, Anschluss
und Inbetriebnahme besondere Fachkenntnisse erfor­derlich. Deshalb dürfen Aufstellung, Montage, An­schluss, erste Inbetriebnahme und Unterweisung des
Endkunden nur durch einen zuständigen Fachbetrieb
unter der Beachtung der bestehenden Vorschriften er­folgen.
Dieser Nachweis ist durch ein entsprechendes Inbe­triebnahmezertifikat zu führen.
Desweiteren ist eine jährliche außerordentliche Wartung
durch einen Fachmann durchzuführen.
Bei Nichtvorlage dieser Nachweise kann Olsberg den
Kunden von Garantieleistungen ausschließen.

Die Garantiezeit beginnt im Zeitpunkt der Lieferung des
Produktes an den ersten Endkunden.

Garantieleistungen werden nicht für Ausstellungsgeräte,
die länger als ein Jahr in einer Ausstellung präsentiert
wurden, gewährt. Geräte, die diesen Zeitraum über­schritten haben, gelten nicht als Neugeräte.

Die Verpflichtungen des Händlers aus dem Kaufver­trag (Einzelvertrag des Kunden mit dem Fachbe­trieb) sind hiervon nicht berührt.

Für die Rechte aus dieser Garantie gilt das Recht der
Bundesrepublik Deutschland.

3. Garantie

Vorbehaltlich nachfolgender Einschränkungen über­nehmen wir

3 Jahre Garantie für Kaminöfen der Marke
Olsberg.

auf

a.) einwandfreie, dem Zweck entsprechende

Werkstoffbeschaffenheit und -verarbeitung

b.) einwandfreie Funktion

des Produktes. Dies gilt jedoch nur bei Einhaltung der
auf dem Geräteschild angegebenen Leistungen, bei
Anschluss an die vorgeschriebene Betriebsspannung
und bei Betrieb mit der angegebenen Energieart bzw.
mit den in der jeweiligen gerätespezifischen Aufstell­und Bedienungsanleitung zugelassenen, vorgeschrie­benen Brennstoffen.

Für die Beständigkeit von Türscharnieren, Glaske­ramik (nicht Glasbruch) und Oberflächenbeschich­tungen (z.B. Gold, Chrom, ausgenommen Lackie­rung), elektronische Bauteile und Baugruppen ga­rantieren wir zwei Jahre.

Verschleißteile sind von der Garantie ausgeschlossen
(siehe Abschnitt Verschleißteile).

4. Verschleißteile

Verschleißteile unterliegen einer natürlichen, ihrer Funk­tion entsprechenden „ordnungsgemäßen“ Abnutzung.
Dies bedeutet, dass bestimmte Bauteile von Kaminöfen
eine Funktions- bzw. Nutzungsdauer haben können, die
unterhalb der Garantiefrist für das Gesamtgerät liegen
kann.

Auf Verschleißteile gewähren wir Ihnen eine sechs­monatige Werksgarantie.

Als Verschleißteile und vom Verschleiß betroffene Ele­mente sind definiert:

sämtliche feuerberührten Teile der Brennraum­ausmauerung
Dichtungen jeglicher Art
Oberflächenbeschichtung und Lackverfärbungen durch
thermische Beanspruchung oder Überlastung
Roste, Stehroste aus Stahlblech, Grauguss oder andere
Materialien
Bedienungselemente (Türgriffe, Schiebergriffe, Rüttel­rostgestänge oder andere Elemente)
Glaskeramiken, Glasdekorelemente (oder andere Ele­mente)
Oberflächenveränderungen der Glaskeramik durch
unterschiedliche thermische Belastungen, hervorgeru­fen durch Flammen oder Luft- oder Gasstromverwirbe­lungen, wie z.B. Russfahnen oder angesinterte Flug­asche an der Scheibenoberfläche, sind keine Mängel.

5. Erwerbsnachweis

Der Zeitpunkt der Übergabe des Gerätes ist durch Vor­lage des Kaufbeleges, wie Kassenbeleg, Rechnung
usw. und des vollständig ausgefüllten Olsberg­Inbetriebnahmezertifikates nachzuweisen. Des Weiteren
sind, innerhalb der Garantiezeiträume Kundendienstan­forderungen nur mit dem ausgefüllten Formblatt Kun-

- 17 -

dendienstanforderung zulässig. Dieses Formblatt erhält
Ihr Vertragspartner beim Olsberg - Kundendienst auf
telefonische Anforderung.

Ohne diese geführten Nachweise sind wir zu Leistungen
innerhalb der Garantiezeiträume nicht verpflichtet.

6. Ausschluss der Garantie

Wir übernehmen keine Garantie für Schäden durch
Transport (wie z. B. Glasbruch, Beschädigung der Ke­ramik, sonstige Beschädigungen, Beschädigungen des
Kaminofens jeglicher Art hervorgerufen durch Trans­port). Transportschäden sind unverzüglich an den anlie­fernden Spediteur und an den Vertragspartner zu mel­den.
Wir übernehmen keine Garantie für Schäden und Män­gel an Geräten oder deren Anbauteilen, die durch ü­bermäßige Beanspruchung, unsachgemäße Behand­lung und Wartung sowie durch Fehler beim Aufstellen
und Anschließen des Gerätes auftreten.
Wir übernehmen keine Garantie bei Nichtbeachtung der
Aufstell- und Bedienungsanleitungen sowie bei Einbau
von Ersatz- und Zubehörteilen eines anderen (fremden)
Herstellers als Olsberg.
Der Garantieanspruch erlischt, wenn technische Verän­derungen (am oder im Produkt) durch Personen durch­geführt wurden, die hierzu nicht durch Olsberg ermäch­tigt sind.

Keramikverkleidungen:
Sämtliche Keramiken der Olsberg-Produkte werden
entsprechend den Qualitätsrichtlinien der Arbeitsge­meinschaft Deutsche Ofenkachel e. V. in der jeweils
gültigen Ausgabe gefertigt. Zulässige Maßabweichun­gen (Längenmaße, Verwindung, Winkligkeit) sind dort in
Anlehnung an die gängigen Normen definiert. Haarrisse
sind zulässig, sie beeinträchtigen die Funktionsfähigkeit
der Keramik nicht. Jedes Keramikbauteil wird in Hand­arbeit hergestellt, Farbunterschiede bei Glasuren so­wohl in Helligkeit als auch Farbtönung können von Ke­ramikbrand zu Keramikbrand in Nuancen auftreten.
Diese Unterschiede können deutlich bei Lieferung von
einzelnen Ersatzteilkeramiken auftreten und sind kein
Grund zur Beanstandung. Die mechanischen Eigen­schaften sind in Anlehnung an die gängigen Normen
definiert und werden fertigungstechnisch umgesetzt. Die
Beständigkeit der glasierten Oberfläche gegen Reini­gungsmittel wird nach den gängigen Normen geprüft.

Natursteinverkleidungen:
Unsere Steinverkleidungen sind Naturprodukte. Unter­schiedliche Maserungen, quarzähnliche Linien, Quarz­einschlüsse o. ä., Farbnuancen und Farbabweichungen,
unterschiedliche Steineinschlüsse o. ä. sind kein Bean­standungsgrund.
Die Einzigartigkeit dieser Naturprodukte führt dazu,
dass Sie ein Unikat in Ihrem Wohnzimmer installiert
haben. Für absolute Gleichheit der Verkleidungen ste­hen nur „künstliche“ Produkte zur Verfügung, d. h. Ke­ramik oder Blech.
Die vorgenannten Abweichungen bei Keramik- und
Natursteinverkleidungen führen nicht zu Garantieleis­tungen.

7. Rechte aus der Garantie

Innerhalb der Garantiezeit beseitigen wir alle Sachmän­gel, die nachweislich auf Produktions- und/oder Materi­alfehler zurückzuführen sind. Die Mangelbeseitigung

erfolgt nach unserer Wahl durch Reparatur oder Liefe­rung einer mangelfreien Sache, innerhalb eines ange­messenen Zeitraumes, durch uns oder einem von uns
ermächtigten Fachbetrieb.
Der Sachmangel ist unverzüglich, spätestens jedoch
innerhalb von zwei Wochen nach Feststellung, über den
zuständigen Fachbetrieb an Olsberg zu melden. Bei
rechtzeitiger Anzeige des Sachmangels innerhalb der
Garantiezeit wird die Mangelbeseitigung auch nach
Ablauf der Garantiezeit vorgenommen.
Durch die Behebung eines Sachmangels im Rahmen
der Garantie verlängern sich die Garantiezeiträume für
das gesamte Produkt nicht.
In Fällen der Rücknahme von Waren ist Olsberg be­rechtigt, folgende Ansprüche auf Gebrauchs­überlassung und Wertminderung geltend zu machen:

a.) Aufwendungen wie Transport-, Montage-,

Versicherungskosten usw. in der tatsächlich
entstandenen Höhe

b.) Für Wertminderung und Nutzungsentschä-

digung für die Gebrauchsüberlassung der
gelieferten Ware gelten folgende Pauschal­sätze:

• im ersten Jahr 15% des bei Kauf gülti-
gen Listenpreises ohne Abzüge

• im zweiten Jahr 25% des bei Kauf gül-
tigen Listenpreises ohne Abzüge

• im dritten Jahr 30% des bei Kauf gülti-
gen Listenpreises ohne Abzüge

8. Haftung

Weitergehende oder andere Ansprüche, insbesondere
solche auf Ersatz außerhalb des Gerätes entstandener
Schäden, sind, soweit eine Haftung nicht zwingend
gesetzlich angeordnet ist, ausgeschlossen.
Olsberg haftet nicht für mittelbare und unmittelbare
Schäden, die durch Geräte verursacht werden. Dazu
gehören auch Raumverschmutzungen, die durch Zer­setzungsprozesse organischer Staubanteile hervorgeru­fen werden und deren Pyrolyseprodukte sich als dunkler
Belag auf Tapeten, Möbeln, Textilien und Ofenteilen
niederschlagen können. Auch Effekte des Fogging sind
von der Haftung ausgeschlossen.

9. Kundendienst

Bei unberechtigter Inanspruchnahme unseres Kunden­dienstes gehen sämtliche Kundendienstkosten
(Fahrt- und Wegekosten, Fracht- und Verpackungskos­ten, Material- und Monteurkosten, zzgl. der gesetzlichen
Mehrwertsteuer) komplett zu Lasten des Auftraggebers.

10. Hinweis

Wir möchten Sie darüber informieren, dass Ihnen unse­re leistungsfähige Serviceorganisation auch nach Ablauf
der Garantiezeiträume kostenpflichtig zur Verfügung
steht. Ihre erste Anlaufstelle ist jedoch Ihr Fachbetrieb,
bei dem Sie Ihren hochwertigen Kaminofen gekauft
haben.
Für Serviceleistungen außerhalb dieser Garantiebedin­gungen erhalten Sie getrennte Kostenvoranschläge

- 18 -

Pellet-burning chimney stove Minerva plus 43/105

Operating manual Page 18-31

Table of contents

1. Introduction .................... .page 19

2. Technical information .................. 19

3. Guidelines ................................. … 19

4. Chimney calculation .................... 19

5. Combustion air supply ................ 19

6. Installing the chimney stove ....... 19

7. Assembly instructions ................. 20

8. Start-up and operation ................. 20-22

9. Shut down ..................................... 22

10. Operator menus ........................... 23-26

11. Display of operating hours ......... 26

12. Display of operating information 26

13. Remote control ............................. 26-27

14. Alarm messages ........................... 27-28

15. Cleaning ........................................ 29

16. Extraordinary maintenance ......... 29

17. Spare parts ................................... 30

18. Start-up certificate ........................ 30-31

GB

- 19 -

1. Introduction

This pellet-burning chimney stove is a first-class
product of modern heating technology.

Extremely easy to operate, modern regulation tech­nology and efficient combustion technology enable its
use as a high-quality room heater, without having to
sacrifice the pleasant atmosphere of a fire place.

Proper installation as well as correct handling and
care are vital to trouble-free operation and a long life.
Please read all the information contained in these
instructions carefully. They contain important infor­mation regarding safety, installation, usage and
maintenance of the unit.

These instruction must

• be given to the operator after installation. In addi-

tion, the operator must be personally instructed in
the operating procedure of this unit.

• carefully stored and handed over to all subse-

quent owners.

• be provided to the technician for maintenance

procedures

The manufacturer is not liable if the following instruc­tions are not observed. The units may not be improp­erly used for any unintended purposes.

Carefully preserve this operating manual, so that you
can easily remind yourself of proper operation at the
start of a new heating seasion. Should you determine
any damage due to transport, please inform your
distributor at once. Otherwise no adjustment claim
that is free of charge will be possible.

This heater is not intended for operating by persons
(including children), with reduced physical, sensory
or mental abilities or for lack of experience and/or for
lack of knowledge to be used it by a person respon­sible for their security is supervised or received from
instructions like the heater to use. Children should be
supervised, in order to guarantee that they do not
play with the heater.

2. Technical information

- Nominal heat output [kW] 8.9

- Connection fitting for stove pipe [mm] ∅ 80

- Connection fitting for combustion air [mm] ∅ 80

- Weight [kg] 136

- Pellet container capacity [kg] ~18

- Pellet consumption heat output [kg/h] ~2,2

- Type of operation Continuous combustion

3. Guidelines

• Local building regulations

• The chimney stove must be installed and con-

nected to the chimney by a qualified professional.
The DIN and EN norms and country-specific
regulations must be observed for the safe instal­lation of the unit.

• The chimney stove corresponds to DIN EN

14785 and 15a BV-G (Austrian Civil Code).

Adequate supply of combustion air must be ensured.
Please contact your local master chimney sweep,
distributor or professional technician.

4. Chimney calculation

The chimney calculation is based on DIN EN 13384­2 and/or the country-specific regulations.

Required information

• Nominal heat capacity [kW] 8.9

• Exhaust flow [g/s] 5.5

• Exhaust temperature [°C] 200

• Required feed pressure [Pa] 0

at exhaust connector fittingsIn the case of excessive
feed pressure >20 Pa, a feed pressure limit (for ex­ample, auxiliary air device in the chimney) must be
implemented.

For the chimney calculation, the required feed pres­sure must be set at 0 Pa at the exhaust connector
fittings.

Multi-flue chimneys are possible with a special per­mit. Please contact your master chimney sweep.

5. Combustion air supply

Adequate supply of combustion air must be ensured.
The combustion air is either drawn from the installa-

tion room, or from a combustion air line that is con­nected directly to the unit and leads from the cellar or
outdoors.

We recommend Olsberg stove pipes D=80 mm with
sealing lip.

Important:

•

Combustion air intake and convection air open-

ings may not be closed or covered during heating
operation. Should there be a ventilation unit or
extractor hood in operation in the ambient air
network, risk-free operation of the chimney stove
must be ensured by the implementation of safety
equipment.

• In the case of simultaneous operation, the result-

ing negative pressure in the installation room
may not exceed 4 Pa.

6. Installing the chimney stove

The installation base must be flat and level. The
chimney stove may only be installed on an ade­quately sturdy base. In order to protect the floor cov­ering, the chimney stove may be placed on a metal
floor sheet or glass plate.
A stable and heat resistant base must be used on
combustible flooring or carpet. This must extend be­yong the combustion chamber of the chimney stove
by 50 cm towards the front and 30 cm on each side.

- 20 -

7. Assembly instructions

• Determine the exact installation location. No

flammable objects or materials may be posi­tioned or stored within the radiance range, i.e. a
distance of 80 cm from the viewing glass of the
chimney stove.

Minimum distance between the unit and
flammable or supporting walls:

A = adjacent wall

B = back wall
C = side wall
D = floor protection

• Install the pipe lining (on-site) into the chimney.

The height of connection can be determined indi­vidually, but should not exceed 1.5 m from the
connector fittings. In the case of inserting through
flammable material, no flammable materials
should be found within a radius of 20 cm of the
stove pipe.

• Connect the stove pipe (on-site) to the D=Ø80

mm connector fittings of the chimney stove.

• Slide the chimney stove on the intended installa-

tion site and align it so that the stove pipe fits into
the pipe lining.

Important:

• The stove pipe connections must be sealed tight

and leak-proof.
We recommend the use of Olsberg stove pipes
with a sealing lip.

• In order to clean the connection pipes, arcs with

cleaning openings must be used.

• The stove pipe may not extend into the chimney.

• Please remember that the surrounding walls and

installation base may reach a temperature of up
to 85°C according to the test regulation EN
13240, and this may cause discolouration to
wallpaper, floor coverings such as cork or similar
construction materials.

8. Start-up and operation

• The pellet-burning chimney stove is connected

by the attachment plug found on the unit to a
220V power socket, which is protected by a cir­cuit breaker.

• Switch the main switch on the back side of the

unit to "I".

• An acoustical signal is sounded and the display

is activated.

• Fill the pellet container with pellets.

• The operator language under point 10.4.3 select

8.1 Permissible fuels

•

The pellet-buring chimney stove may only be
fueled with pellets that correspond to the certifi­cation program DINplus or Austrian Norm M

7135.
Max. thickness = 7 mm
Max. length = 30mm
Max. moisture content 10%

• The pellets must be stored in a dry and dust-free

environment.

• When filling the pellets, please take care that the

pellet container of the unit is not filled with poten­tially accumulated sawdust.

8.2 Please note before the first
heating

•

Ensure that all accessories are removed from the
ash collection tray and the combustion chamber.

• The odour caused by the vapourising of the pro-

tective coating will disappear after the chimney
stove has been burning for several hours (venti­late the room well).

- 21 -

• The chimney stove is coated with a high-quality

temperature resistant lacquer, which achieves its
final hardness after the first firing.

- Therefore, do not place anything on the chimney
stove and do not come into contact with the sur­faces, because this could cause damage to the
finish.

• The chimney stove should only be operated with

the combustion chamber door closed.

• Do not remove hot ashes. Ashes may only be

stored in fire-resistant, unflammable containers.

• Important: The surfaces will be hot!

• The precautionary measures regarding combus-

tion air supply may not be changed.

• When the stove is new (or when the container is

completely empty) it might not light because the
pellet loading screw needs a few minutes to fill
up and feed the pellets.

8.3 Operation panel

All settings for heating operation, and service and
maintenance programs are entered into the operation
panel.
The commands are entered using the 4 buttons on
the control panel.
All operation parameters are shown on the display.

The 4 buttons have the following functions:

ON (ok) = start/change confirmation
OFF (x) = off/ends the entry mode/changes to

higher operation levels

= changes to next level / increases

the displayed value

= changes to next level / decreases

the displayed value

8.4 Ignition process

•

To ignite the unit, press and hold down the ON
button for several seconds.

• The message WAIT FLAME will appear in the

display. During this period, the pellets in the
combustion pan are being ignited automatically.

• After the pellets have been ignited, the message

PRESENT FLAME appears.

• As soon as the temperature for correct burn-off is

attained, the unit switches to heat operation.

8.5 Heat operation

•

After ignition, the message WORK/MODULING
appears in the display.

• Heat operation is automatically regulated accord-

ing to the entered settings.

• The following operation parameters appear in the

display along with WORK:

P = heat setting level
V = convection ventilation level
T = actual room temperature / set room tem
perature)

The display of the operation parameters can be pre­sented in two different ways, ROLLING or SHORT.

ROLLING:

The operating paramaters appear one after the other
in the display.

SHORT:

All operating paramaters appear simultaneously in
the display (as shown).
Factory setting is ROLLING.

After the desired room temperature has been
reached, the following message appears in the dis­play, depending on the selected display type:

For Laufband:
THERMOSTAT ON.

For Komplett:
The displayed temperature T values are blinking.

The message MODULAR OPERATION will also
appear.

8.5.1 Menu point Power

This defines the desired heating performance for the
possible levels 1-5 and A (automatic).Settings:
When POWER appears in the display in the scrolling

mode, press the button to increase the value, and
the button to decrease the value.
In complete mode, the settings are entered in the
SET WORK menu (see point 11.2).

ok OFF 12:45

P=5 V=5 T=15°/22°

X

Olsberg

ok WORK 12:45

P=5 V=5 T=15°/22°

X Olsberg

ok Wait/Flame

X Olsberg

- 22 -

Control characteristics:

In the automatic level A, the unit switches to the next
lower capacity level after reaching the desired room
temperature. In other words, from 5 to 4, followed by
3-2-1, and conversely, in the case of heat demand,
from 1 to 2-3-4-5.
If the capacity level has been selected manually, for
example level 4, the unit switches directly from 4 to
level 1, and/or from 1 to 4.

The unit only switches off if STANDBY operation is
set to ON.

8.5.3 Menu point AIR SPEED

Defines the desired rotation speed of the convection
air blower in the possible steps of 1-5 and A (auto­matic).

Settings: When AIR SPEED appears in the display
with the scrolling mode, press the button to in­crease the value, and the button to decrease the

value.
In complete mode, the settings are entered in the
SET WORK menu (see point 11.2)
Should more heat be produced than can be trans­ported at the set ventilation level, the convection air
blower switches automatically to the highest rotation
speed when a specific basic temperature has been
exceeded.
The message V=E appears in the display.

8.5.2 Menu point SET T. ROOM

This defines the desired room temperature in the
possible settings of L (for low), 10-40°C, H (for hot).

Settings: When SET T. ROOM appears in the dis­play with the scrolling mode, press the button to
increase the value, and the button to decrease

the value.
In complete mode, the settings are entered in the
SET WORK menu (see point 11.2).

As soon as the set room temperature is reached, the
heat performance is automatically turned down.
The messages MODUL. BETRIEB and
THERMOSTAT ON appear in the display.

Important:

The set values are saved when the unit is switched
off, or in the event of power failure.

9. Shut down

• To shut down the unit, press and hold the OFF

button for several seconds.
The message FINAL CLEANING appears in the
display.

• The exhaust and convection air blowers continue

to run for a specific time, to ensure the safe dis­charge of exhaust and to cool the unit.
The exhaust ventilator continues to run for
approx. 6 minutes. The convection ventilator runs
until the exhaust temperature is below 70°C.

• The unit can not be ignited again, until it has

completely cooled down.

• After the cooling process is completed, the mes-

sage OFF appears in the display.

• Should a new ingition process be started before

the cooling process is completed, the message
FINAL CLEANING will appear in the display.

All indication messages such as Warning empty
brasier or alarm messages can be reset by pressing
the OFF button.

9.1 FINAL CLEANING

Should the unit be switched off by pressing the OFF
button during the ignition phase, the message

FINAL

CLEANING will appear and an acoustic signal will

sound.
The exhaust blower will run for approx. 4 minutes at
maximum speed.

During this phase, the ON button has no impact.
After a few minutes, when the unit is cooled down,

this status switches to AUS.
Now the unit can be started again, by pressing the

ON button.

9.2 Warning empty brasier

This message is to ensure that the combustion pan is
cleaned before a new ignition.
This guarantees better operation of the heating
stove.

The message is reset by pressing the OFF button.

ok FINAL

CLEANING

X Olsberg

- 23 -

10. Operator menus

All necessary settings for the unit are entered via the
operator menu.

Settings can be determined in the following menus:

- SET WORK

- TIMER

- SET STOVE

10.1 Accessing the operator menus

• Press both of the arrow buttons + simulta-

neously.
The message MENÜ SET WORK (menu set op­eration) appears in the display.

• The button selects between TIMER and SET

STOVE.

• In order to enter the menu shown in the display,

press the ON button.The paramaters to be set
are selected with ON.If the parameter is blinking,

it can be set by using the + buttons.

• To confirm, press the ON button.

To exit the menu:

• Press the OFF button to exit the menu.

• Press the OFF button to exit the SET STOVE

menu.

10.2. SET WORK

The following operation parameters are set in this
menu:

P = Heating performance
V = convection ventilator rotation speed
T = Desired room temperature

Example: setting the desired P performance

• Push both the arrow buttons + simultane-

ously. The message MENÜ SET WORK ap-
pears on the display.

• In order to enter into the menu, press the ON

button.

• Select the paramater P with ON.

• If the parameter is blinking, it can be set by using

the + + buttons.

• To confirm, press the ON button.

To exit the menu:

• Press the OFF button to exit the menu.

• Press the OFF button to exit the SET STOVE

menu.

10.3 TIMER Menu

This menu is used to set the automatic start up and
shut down times for the unit.

6 programs P1 to P6 can be set day to day.

A desired room temperature of 10 – 30 °C can be
programmed for the selected heating times.
If no room temperature is programmed, the room
temperature listed in SET WORK will be activated.

• Press both arrow buttons +

simultaneously.
The message MENÜ SET WORK appears in the
display.

• Press the button.

The message TIMER appears in the display.

• In order to enter into the menu, press the ON

button.

• By pressing the arrow buttons on the right the

programs P1 to P6 are selected.

• Press the ON button = the first parameter is

blinking.

• With the or , select ON or OFF, or the de-

sired room temperature between 10 – 30 °C, and
confirm with ON.

• Select START TIME and STOP TIME with ON,

and set the exact time with the arrow buttons.

• Select the weekday with ON and, by using the

arrow buttons, activate the programmed switch­ing times.
A filled-in circle appears in the display next to the
weekday after activation.

To exit the menu:

• Press the OFF button to exit the menu.

• Press the OFF button to exit the SET STOVE

menu.

It is possible to select OFF instead of an exact time
for the start up and shutdown times (it comes after
the setting for 00:00 or 23:50). If OFF is entered as
the start up time, the unit does not switch on. If OFF
is entered as a shutdown time, the unit does not
switch off.
This option is useful, if you only wish to enter just
start up or shut down times.

10.4 Menu SET STOVE

In the SET STOVE menu, parameters can be ad­justed in the following submenus.

10.4.1 TIME

Setting the day of the week and the current time

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• P Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to enter the menu.

- 24 -

• Press ON to arrive at the settings.

The current setting for the day of the week will
flash.

• Use or to change the day of the week.

• Press ON to confirm and to jump to the next pa-

rameter.

To exit the menu:

• Press the OFF button to exit the TIME menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.2 DATE

Setting the current date

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to get into the menu.

• Select DATUM (DATE) by pressing

or .

• Press ON to get to the settings.

The current setting for the date will flash.

• Use or to change the date.

• Press ON to confirm and to jump to the next pa-

rameter.

To exit the menu:

• Press the OFF button to exit the DATE menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.3 LANGUAGE

Setting the desired operating language.
Choices: German, English, French, Spanish and
Italian.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to get into the menu.

• Select Language by pressing

or .

• Press ON to get to the settings.

The current language setting will flash.

• Use or to change the language.

• Press ON to confirm.

To exit the menu:

• Press the OFF button to exit the menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.4 MENU TYPE

The manner in which the operating parameters P, V,
T are displayed can be selected here. Display mode

Rolling or Short can be selected.
Rolling:

The setting parameters appear one after the other in
the display.
In addition, the current measured room temperature
appears, and when the desired room temperature is
reached or exceeded, the following message ap­pears:

THERMOSTAT ON

Short:
All setting parameters appear at the same time in the
display.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to enter the menu.

• Keep the pressed until the message MENU

TYPE appears.

• Press ON to arrive at the settings.

The current menu type setting will flash.

• Use or to change the menu type.

• Press ON to confirm.

To exit the menu:

• Press the OFF button to exit the MENU TYPE

menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.5 STANDBY

Here, you can switch standby mode on or off and set
the desired temperature at which it should switch on
again.
If standby mode is ON, then the unit switches off
when the set room temperature T is reached and
switches on again when the temperature drops below
the set STARTTEMPERATUR.
The temperature difference between the switch-on
and switch-off temperatures can be selected between
3° to 6°.

Example:
Room temperature SET T. ROOM = 22°C Set
STARTTEMPERATUR = 16°C

- 25 -

The unit switches off when the room temperature is
22°C and switches on again at 16°C.

If standby mode is OFF, then the unit does not switch
off when the set temperature is reached, but instead­continues to heat at the lowest power setting.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to get into the menu.

• Press the button down until the message

STANDBY appears.

• Press ON to get to the settings.

The current setting will flash.

• Use the + buttons to select ON or OFF.

• Confirm with ON and continue on to

STARTTEMPERATUR.

• Use the + buttons to enter the desired

STARTTEMPERATUR (switching difference is 3
– 6°C) and confirm with ON.

To exit the menu:

• Press the OFF button to exit the STANDBY

menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.6 STATUS BUZZER

This enables the activation or deactivation of the
warning signal.
If an alarm message is displayed, the warning signal
remains even if the buzzer is deactivated.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to arrive at the menu.

• Keep the pressed until the message STATUS

BUZZER appears.

• Press the ON button to get into the menu.

• Use the + buttons to select ON or OFF.

• Confirm with ON.

To exit the menu:

• Press the OFF button to exit the STATUS

BUZZER menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.7 NIGHT TIME REDUCTION

This makes it possible to set the temperature to
which the room is to be heated even in the off phase
of the unit.
The switching difference is basically 3K.

Example:

The set night time temperature is 10°C.
The unit switches on when the room temperature is

7℃ and switches off again at 10℃.

The night time temperature can be set from 3 - 20°C
or OFF.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to get into the menu.

• Press the button down until the messag SET

NIGHT T. appears.

• Press the ON button to get into the menu.

The active operating mode flashes.

• Use the + buttons to set the value of the

desired night time temperature to between 3 –
20°C or deactivate the function with OFF.

• Confirm with ON.

To exit the menu:

• Press the OFF button to exit the SET NIGHT T.

menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.8 BLOCK BUTTONS

This enables blocking of the keypad of the operating
panel.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to enter the menu.

• Hold the button down until the message

KEYLOCK appears.

• Press the ON button to get into the menu.

The active operating mode OFF flashes.

• Use the + buttons to select ON or OFF.

• Press ON to confirm.

- 26 -

To exit the menu:

• Press the OFF button to exit the KEYLOCK)

menu.

• Press the OFF button to exit the SET STOVE

menu.

• To activate or deactivate the BLOCK BUTTONS

function, press the ON and OFF buttons simulta­neously.

10.4.9 RESET

This resets all operator entries in the SET STOVE-
menu to their factory settings.
Operator settings like the heating power, convection
fan output and room temperature are maintained.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to get into the menu.

• Hold the button down until the message

RESET appears.

• Press the ON button to arrive at the menu.

The current setting NEIN (NO) will flash.

• Use the + buttons to select YES or NO.

• Press ON to confirm.

After confirmation of the YES option, the DONE mes­sage appears.

To exit the menu:

• Press the OFF button to exit the RESET menu.

• Press the OFF button to exit the SET STOVE

menu.

10.4.10 ECONOMY

This makes it possible to reduce the maximum power
setting with the Automatic A heating power setting of
5 to 1-4.

• Press the two arrow buttons + at the

same time.
The message MENÜ SET WORK appears on the
display.

• Press the button 2 times.

The message SET STOVE appears on the dis­play.

• Press the ON button to get into the menu.

• Hold the button down until the message

ECONOMY appears.

• Press the ON button to arrive at the menu.

The current heating power setting will flash.

• Use the + buttons to change the maxi-

mum heating power setting.

• Press ON to confirm.

To exit the menu:

• Press the OFF button to exit the ECONOMY

menu.

• Press the OFF button to exit the SET STOVE

menu.

11. Display hours of operation

The hours of operation can be displayed in the top
menu level.

• Press the button = Display of the hours of

operation so far

• Press the button = Display the hours of

operation until the next
special service

12. Display operating data

All the current operating data can be retrieved here,
for example the software version, flue gas tempera­ture, heating power setting, etc.

• Press the OFF + buttons at the same time.

• Use the + buttons to select the individual

parameters.

The following parameters are displayed:

- Unit model – software version

- Starting time

- Flue gas temperature

- Room temperature

- Room target temperature

- Pellet temperature

- RPM of flue gas fan

- Air speed

- Heating power level 01=P1/04=P2/08=P3/
012=P4/016=P5

- Screw conveyor (rotating time <8.0”)

- Resistance (ignition element)

13. Remote control

The delivery contents of the unit include a remote
control.

a

- 27 -

This is an infrared remote control. You must therefore
point it at the receiver unit on the back of the unit to
operate it.

If the reception is not optimum, then please change
the position of the receiver from horizontal to vertical.
Make sure that the sensor points to the centre of the
room.

The following unit settings can be made with the re­mote control:

• Start ignition process

• Switch off

• Change heating power setting P

• Change convection fan setting V

The change to the heating power and convection fan
setting will be indicated by means of an acoustic
signal. If level A is selected (= Automatic), the signal
sounds 3x.
The control lamp of the remote control flashes when
the buttons are pressed.

Ignition
Press buttons 1 and 3 at the same time.

Switch off
Press buttons 2 and 4 at the same time.

Change heating power

Press one or both of the buttons that are marked
with a flame.
Increase 1
Decrease 2 .

Change convection fan speed

Press one or both of the buttons that are marked
with a fan in order to change the speed of the
room fan.
Increase 3
Decrease 4.

14. Alarm messages

Any operational faults are shown in the display by
means of alarm messages. In addition, an acoustic
signal sounds.
The pellet feed is cut off, and the flue gas and con­vection air fan continue running for a maximum of 20
minutes.

14.1. Resetting the alarm message

After the cause of the fault has been eliminated, the
alarm message in the display can be reset as follows:

• Wait until the unit has cooled down completely.

• Press the OFF button for 5 seconds to reset the

alarm message.

• The message FINAL CLEANING appears

• If necessary, remove any combustion residue

from the combustion chamber.

• Reset the FINAL CLEANING message with

OFF.

• Restart the unit.

If the error message appears again immediately, then
contact your dealer to eliminate the cause.

14.2. Alarm SMOKE TEMP.

This occurs if the flue gas temperature is not ade­quate for safe operation of the unit.

Possible causes:

• No more pellets in the storage container

• The quality of the pellets is inadequate (e.g.

damp)

• The rate of delivery of the pellets is too low in the

lowest power setting.

• The combustion pan is slagged.

• The chimney draft is too high or too low.

- 28 -

14.3. Alarm NO IGNITION

This occurs if the flue gas temperature is not ade­quate for safe operation at the end of the starting
phase.

Possible causes:

• No more pellets in the storage container

• The quality of the pellets is inadequate (e.g.

damp)

• The combustion pan is slagged.

• The chimney draft is too high or too low.

• The ignition element is faulty.

14.4. Alarm THERMAL

This occurs if the temperature in the pellet container
is too high. The safety temperature limiter activates
along with this alarm message.

A specialist must always be used to analyse the
cause and reset the safety temperature limiter.

Possible causes:

• The rate of delivery of the pellets is too high in

the highest power setting.

• The setting of the convection fan is too low. Not

enough heat is channelled to the installation
room.

• The convection fan outlet is obstructed.

• The chimney draft is too high.

The safety temperature limiter activates along with
this alarm message.

A B
Proceed as follows to reset:

• Wait until the unit has cooled down completely.

• Disconnect the unit from the electric supply

mains by pulling the plug.

• Unscrew the black covering cap (A) from the

safety temperature limiter on the back of the unit,
and press the reset button (B) back in.

14.5. Alarm UNDERPRESSURE

This occurs if the underpressure in the flue gas col­lector is too low for safe removal of the flue gasses.

Possible causes:

• The chimney draft is too low.

• A downdraft is coming down the chimney.

• Cross-sectional constrictions in the flue gas path,

e.g. due to heavy soot build-up

• Pressure cell is faulty

• Connecting hose from the pressure cell to the

waste gas collector is faulty, kinked or not con­nected

• The combustion air supply is obstructed

14.6. Alarm PELLET TEMP.

This occurs if the temperature of the pellet sensor
reaches a temperature that is too high.

The cause analysis must always be conducted by a
specialist.

Possible causes:

• The rate of delivery of the pellets is too high in

the highest power setting.

• The setting of the convection fan is too low. Not

enough heat is channelled to the installation
room.

• The convection fan outlet is obstructed.

• The chimney draft is too high.

14.7. Alarm SMOKE FAN

This occurs in the event of an operational fault of the
smoke blower.

14.8. Alarm PELLET PROBE or
Alarm SMOKE PROBE

This occurs if one of the sensors is faulty.

14.9. Alarm BLACK OUT

This occurs if the power supply is interrupted for
more than 20 seconds.

- 29 -

15. Cleaning

In order for the unit to function perfectly, it is abso­lutely necessary to continually clean the combustion
chamber and the ash box.

• This cleaning must always be carried out when

the unit is cold.

• Only use a suitable ash vacuum cleaner.

• Check the connector at regular intervals for a

possible build-up of soot and ash.

• Clean the glass pane with a special glass cleaner

or oven spray. Do not use any abrasive materi­als.

Pull out the combustion pan

15.1 Function CLEAN STOVE

This function makes it possible to clean the unit with­out ashes escaping into the installation room as a
result of underpressure caused by the movement of
the door.

• Press the OFF button for 2 seconds.

• The flue gas fan will run at maximum speed,

which causes underpressure in the combustion
compartment so that the ashes do not escape
out of the combustion compartment.

• It switches off automatically at the end of the

operation.

• The function can be interrupted by pressing the

OFF button.

15.2 Complete cleaning

The unit must be completely cleaned at least
monthlyeach heating season.

Here, in addition to the cleaning measures already
described, the back wall of the combustion chamber
must be removed and the flue gas ducts that are
behind must be cleaned.

Please proceed as follows:

• Pull out the combustion pan.

• Lift up the back wall, pull it forward to the door

and then take it out of the unit to the front.

16. Extraordinary maintenance

Comprehensive maintenance by a specialist is nec­essary annually for continuously flawless operation of
the unit.

Therefore, the unit displays the message
EXTRAORDINARY MAINTENANCE in the display
after 2000 hours of operation. In addition, an acoustic
signal sounds.

Each time the unit is switched on, the acoustic signal
sounds and the message EXTRAORDINARY
MAINTENANCE alternates with the operating status
of the unit in the display.

This message can only be reset by an authorised
specialist.

We recommend signing a maintenance contract with
your authorised dealer or Olsberg Customer Service.

That is the only way to guarantee continuously opti­mum efficiency of your unit.

If the annual maintenance is not performed certifiably,
Olsberg may exclude the customer from guarantee
services or warrantee claims.

- 30 -

17. Spare parts

CPlease note:

Please request any spare parts that are needed from
our authorised dealer. Exclusively original spare
parts may be used.

In order to process your order as quickly as possible,
we absolutely need the model and serial number
given on the unit’s plate.

The unit’s plate is found on the inside of the lid of the
pellet container.
To make sure that you always have easy access to
the numbers on the unit’s plate, we recommend en­tering them here before the installation:

Model number: 43/________________
Serial number: __________________

18. Start-up certificate

The start-up certificate documents the proper installa­tion and start-up of the unit.

Instruction by a specialist is a basic requirement for
qualified operation of the unit.

A copy has to be sent to Olsberg company.

- 31 -

- 32 -

Poêle à pellets Minerva plus 43/105

Mode de´emploi Page 32-44

Table des matières

1. Préface .............................. Page 32

2. Données techniques ...................... 32-33

3. Directives à respecter..................... 33

4. Dimensions de la cheminée .......... 33

5. Alimentation en air de combustion 33

6. Installation du poêle ....................... 33

7. Déroulement du montage .............. 33-34

8. Mise en service et commande ....... 34-36

9. Arrêt ................................................. 36

10. Menus utilisateur ............................ 36-40

11. Affichage des heures de services 40

12. Affichage des données d’exploitation 40

13. Télécommande ............................... 40-41

14. Messages d’alerte ........................... 41-42

15. Nettoyage ........................................ 42-43

16. Maintenance exceptionnelle .......... 43

17. Pièces de rechange ........................ 43

18. Certificat de mise en service ......... 43-44

1. Préface

Ce poêle à pellets est un produit haute technologie
de chaufferie.

Son grand confort de fonctionnement, son système
moderne de régulation automatique et sa technique
de combustion efficace permettent une utilisation
optimale comme chauffage domestique de haute
qualité sans pour autant avoir à renoncer à l'atmos­phère agréable d'un feu de cheminée.

L'installation dans les règles de l’art, ainsi que
l’utilisation et la maintenance appropriées sont né­cessaires pour garantir durablement un parfait état
de fonctionnement du produit. Veuillez lire attentive­ment les informations contenues dans ces instruc­tions, car elles fournissent des indications importan­tes pour la sécurité, l'installation, l'usage et la main­tenance des appareils.

Ces instructions doivent être :

• Remises à l'exploitant après installation. L'exploi-

tant doit en outre recevoir des instructions relati­ves au fonctionnement de l'appareil.

• Conservées soigneusement et remises au nou-

veau propriétaire en cas de changement de pro­priété.

• Présentées au monteur lors des travaux de répa-

ration.

Le fabricant rejette toute responsabilité en cas de
non-respect des instructions suivantes. Les appareils
ne peuvent pas être utilisés de manière abusive, c.-à­d. contrairement à l’usage prévu.

Conservez soigneusement ces instructions pour être
toujours informé de l’utilisation appropriée au début
de la période de chauffe. Si vous constatez un en­dommagement dû au transport, veuillez en aviser
immédiatement votre fournisseur, sans quoi il ne sera
pas possible de procéder à un remplacement gratuit.

Cet appareil n’est pas approprié à une utilisation par
des personnes (ni enfants) ayant un handicap physi­que ou psychique, ou un manque d’expérience ou de
savoir pour le manipuler. Sauf si ces personnes sont
accompagnées par un responsable ou s’ils ont été
formés spécifiquement à leur utilisation. De même il
faut surveiller les enfants et s’assurer qu’ils ne jouent
pas avec ces appareils.

2. Données techniques

- Rendement thermique nominal [kW] 8,9

- Manchon de raccordement (tuyau de poêle) [mm]
∅ 80

- Manchon de raccordement (air de combustion)[mm]
∅ 80

- Poids [kg] 102

- Contenance du conteneur à pellets [kg] ~18

F

- 33 -

- Consommation de pellets à la puissance de chauffe
maximale [kg/h] ~2,2

- Mode de fonctionnement Combustion longue

3. Directives à respecter

• Directives locales et directives relatives au droit

de construction

• Le poêle doit être installé et raccordé à la chemi-

née par un expert. Les normes DIN et EN, ainsi
que les directives spécifiques aux pays doivent
être respectées pour garantir la sécurité de
l’installation et de l’appareil.

• Le poêle est conforme à DIN EN 14785 et à la

directive autrichienne 15a BV-G.

Une alimentation suffisante en air de combustion doit
être assurée. Parlez-en à votre société de ramonage,
votre revendeur spécialisé ou votre artisan spéciali­sé.

4. Dimensions de la cheminée

Les dimensions de la cheminée sont conformes à
DIN EN 13384-2 ou aux directives spécifiques aux
pays.

Données nécessaires

• Rendement thermique nominal [kW] 8,9

• Courant de masses de gaz

d'échappement [g/s] 5,5

• Température des gaz d'échappement [°C] 200

• Pression de refoulement nécessaire

au niveau de la tubulure des gaz
d'échappement [Pa] 0

En cas de pressions de refoulement trop élevées
(> 20 Pa), procéder à une limitation de la pression de
refoulement (p. ex : dispositif d’air additionnel dans la
cheminée).

Pour les dimensions de la cheminée, régler la pres­sion de refoulement nécessaire à 0 Pa au niveau de
la tubulure des gaz d'échappement.

L'affectation multiple de la cheminée requiert une
autorisation spéciale. Parlez-en à votre société de
ramonage.

5. Alimentation en air de
combustion

S’assurer d’une alimentation suffisante en air de
combustion.

L'air de combustion est puisé de la pièce où se
trouve le poêle ou alimenté par une conduite d’air de
combustion directement raccordée à l'appareil, par
exemple depuis la cave ou l’extérieur.

Nous recommandons les tuyaux de poêle Olsberg
D=80mm avec lèvre d’étanchéité pour les tuyaux
d'air de combustion.

Attention :

• L'arrivée d'air de combustion et les convecteurs

d’air ne doivent être ni fermés ni couverts pen­dant le chauffage.

• Si des appareils de ventilation ou une hotte aspi-

rante d’émanations se trouvent dans le réseau
d’air ambiant en mode d’air d’échappement, il
convient d’installer un dispositif de sécurité pour
garantir un fonctionnement sûr du poêle.

• En cas de fonctionnement simultané, aucune

dépression supérieure à 4 Pa ne doit être géné­rée dans la pièce où se trouve l’appareil.

6. Installation du poêle

Le sol destiné à recevoir le poêle doit être plan et
horizontal. Le poêle ne doit être installé que sur un
sol capable d’en supporter le poids. Pour protéger le
parquet, il est recommandé d’installer le poêle sur
une tôle ou une plaque de verre.
En présence de tapis ou de moquettes combustibles,
utiliser un support robuste et résistant à la chaleur.
Celui-ci doit dépasser de 50 cm à l’avant et de 30 cm
sur les côtés par rapport à l'ouverture du foyer du
poêle.

7. Déroulement du montage

• Déterminer l’emplacement du poêle. Aucun objet

confectionné à partir de matériaux combustibles
ne doit se trouver ou être installé dans la zone de
rayonnement du poêle, c’est à dire à une dis­tance inférieure à 80 cm, mesurée à partir de la
vitre du foyer.

Distance minimale de l'appareil par rapport
aux cloisons combustibles ou porteuses :

A = cloison avoisinante

B = cloison arrière
C = cloison lat é rale
D = protection du revêtement de sol

• Insérer la gaine dans la cheminée (incombe au

maître d'œuvre). La hauteur de raccord peut être
fixée individuellement, mais ne doit pas dépasser
1,5 m à partir du manchon de raccordement. Au­cun matériau combustible ne doit se trouver à
moins de 20 cm du tuyau de poêle lors de

- 34 -

l’exécution au moyen d’éléments confectionnés à
partir de matériaux combustibles.

• Enficher le tuyau de poêle (incombe au maître

d'œuvre) sur le manchon de raccordement
Ø80 mm du poêle.

• Glisser le poêle sur son emplacement prévu et

l'orienter de sorte que le tuyau s'adapte bien
dans la gaine.

Attention :

• Les raccords de tuyau de poêle doivent être

étanches.
Nous recommandons des tuyaux de poêle Ols­berg avec lèvre d’étanchéité.

• Pour nettoyer la conduite de jonction, il est né-

cessaire d’utiliser des coudes pourvus d’orifices
de nettoyage.

• Le tuyau de poêle ne doit pas dépasser dans la

cheminée.

• Veuillez noter que conformément aux prescrip-

tions d’essai EN 13240, la température peut at­teindre 85°C au niveau des murs et du sol où se
trouve le poêle, ce qui peut provoquer une déco­loration des papiers peints ou des revêtements
de sol de couleur claire comme le liège ou des
matériaux de construction similaires.

8. Mise en service et
commande

• Le poêle à pellets est raccordé électriquement à

une prise de courant de 220 V (protégée par un
disjoncteur) au moyen de la fiche mâle de l'appa­reil.

• Positionner l’interrupteur principal situé à l’arrière

de l'appareil sur « I ».

• Un signal acoustique retentit et l'affichage est

activé.

• Remplir de pellets le conteneur à pellets.

• Choisir la langue d'opérateur sous le point 10.4.3

8.1 Combustibles admissibles

• Le poêle à pellets ne doit être utilisé qu’avec des

pellets correspondant au programme de certifica­tion DINplus ou conformes à la norme éco
M 7135.
D max. = 7 mm
L max. = 30 mm
Humidité max. 10 %

• Les pellets doivent être stockés au sec et à l’abri

de la poussière.

• En versant les pellets, s’assurer que la sciure de

bois éventuellement présente ne se déverse pas
dans le conteneur à pellets de l'appareil.

8.2 Avant la première utilisation

• Retirer préalablement tous les accessoires du

tiroir à cendres et du foyer.

• L'odeur dégagée par la vaporisation du vernis de

protection disparaîtra lorsque le poêle aura brûlé
durant quelques heures (bien aérer la pièce).

• Le poêle est pourvu d'un vernis de qualité résis-

tant à la température qui n'atteindra sa résistance
définitive qu'après le premier chauffage.

- Par conséquent, ne placez rien sur le poêle et
ne touchez pas les surfaces, vous risquez de
détériorer le vernis.

• Le poêle ne doit être utilisé qu’avec la porte du

foyer fermée.

• Ne pas retirer les cendres chaudes. Attendre

qu’elles refroidissent. Ne jeter les cendres que
dans un conteneur ignifuge et ininflammable.

• Attention : les surfaces deviennent brulantes !

• Les dispositifs d’alimentation en air de combus-

tion ne doivent pas être modifiés.

• Lorsque le poele est neuf ou bien lorsque le re-

servoir est totalement vide, il est possible que
l’allumage ne puisse intervenir aussitot puisque
quelques minutes sont necessaires pourpermet­tre le remplissage de la vis sans fin de charge­ment des pellets et l’alimentation du brasier.
Pour resoudre cet eventuel probleme, il suffit
d’introduire une petite quantite de pellets dans le
brasier avant d’appuyer sur la touche ON

- 35 -

8.3 Panneau de commande

Le panneau de commande permet d’effectuer tous
les réglages de chauffage et d’exécuter les pro­grammes de service et de maintenance.
Les commandes sont saisies au moyen des 4 tou­ches du panneau de commande.
Les paramètres de fonctionnement respectifs sont
affichés à l’écran.

Les touches ont la fonction suivante :

ON (ok) = Démarrage / confirmation de change-

ment

OFF (x) = Arrêt / termine la saisie / passage au

champ de commande supérieur

= Passage au niveau suivant / augmente

la valeur affichée

= Passage au niveau suivant / diminue la

valeur affichée

8.4 Allumage

• Pour allumer l'appareil, presser la touche ON

pendant quelques secondes.

• Le message ATTENTE FLAMME apparaît

Pendant ce temps, les pellets sont allumés au­tomatiquement dans le pot de combustion.

• Après l’allumage des pellets, le message

ACTIVE FLAMME apparaît

• Dès que la température de combustion est at-

teinte, l'appareil passe en mode chauffage.

8.5 Mode chauffage

• Après l'allumage, le message SERVICE apparaît.

• Le chauffage est régulé automatiquement

conformément aux réglages effectués.

• Les paramètres de service sont affichés à côté

de SERVICE :

P = NIVEAU DE CHAUFFAGE
V = NIVEAU DES CONVECTEURS
T = TEMPERATURE AMBIANTE REELLE / DE
CONSIGNE

Les paramètres de service peuvent être affichés sous
2 formes différentes : DÉFILEMENT ou COMPLET.

DÉFILEMENT :
Les paramètres de service sont affichés l'un après
l'autre.

COMPLET :
Tous les paramètres de service sont affichés simul­tanément (cf. Figure).
Le réglage usine est défini sur DÉFILEMENT :

Dès que la température ambiante souhaitée est at­teinte, le message suivant apparaît selon la repré­sentation choisie :

Défilement :

THERMOSTAT ON.

Complet :
Les valeurs de température T affichées clignotent.

En outre, le message MODUL. TRAVAIL apparaît.

8.5.1 Point de menu « Rendement »

Permet de définir la puissance de chauffe souhaitée
dans les niveaux possibles de 1-5 et A (automati­que).

Réglage :
Quand le message LEISTUNG (RENDEMENT) ap-

paraît en mode de défilement, presser la touche
ou la touche

pour augmenter ou diminuer la va­leur.
En mode complet, le réglage a lieu dans le menu

SET TRAVAIL, cf. point 11.2.
Caractéristique de régulation :

En mode automatique A, l'appareil descend au ni­veau de rendement inférieur le plus proche dès que
la température ambiante souhaitée est atteinte (de 5
à 4, puis 3-2-1) et inversement en cas de demande
de chaleur (de 1 à 2, puis 3-4-5).
En cas de sélection manuelle du niveau de rende­ment, par exemple 4, l'appareil passe directement de
4 à 1 ou de 1 à 4.

L'appareil ne s’éteint que si le mode STANDBY est
activé avec ON.

8.5.2 Point de menu « Vitesse de l’air »

Permet de définir la vitesse de rotation de la souf­flante de l’air de convection dans les niveaux possi­bles de 1-5 et A (automatique).

ok ARRET 12:45

P=5 V=5 T=15°/22°

X

Olsberg

ok TRAVAIL 12:45

P=5 V=5 T=15°/22°

X Olsberg

ok ATTENTE/

FLAMME

X Olsberg

- 36 -

Réglage :
Quand le message VIT. V . AIR apparaît en mode

défilant, presser la touche

ou la touche pour
augmenter ou diminuer la valeur.
En mode complet, le réglage a lieu dans le menu
SET TRAVAIL, cf. point 11.2.

Si plus de chaleur que ce que ne permet le niveau
actuel de la soufflante est généré, cette dernière
passe automatiquement en régime maximal en cas
de dépassement d’une température limite définie.
Le message V=E apparaît alors.

9.5.3 Point de menu « SET T. AMB »
Permet de définir la température ambiante souhaitée

dans les réglages possibles L (pour « Low »), 10-

40°C, H (pour « Hot »).
Réglage :

Quand le message SET T. AMB apparaît en mode
défilant, presser la touche

ou la touche pour
augmenter ou diminuer la valeur.
En mode complet, le réglage a lieu dans le menu
SET TRAVAIL, cf. point 11.2.

Dès que la température ambiante réglée est atteinte,
la puissance de chauffe est automatiquement abais­sée.
Le message MODUL. SERVICE et THERMOSTAT

ON apparaît alors :
Attention :

Les valeurs réglées sont mémorisées même si l'ap­pareil est éteint ou victime d’une panne de courant.

9. Arrêt

• Pour arrêter l'appareil, presser la touche OFF

pendant quelques secondes.
Le message FINAL NETTOYAG apparaît.

• Les soufflantes des gaz d'échappement et de l’air

de convection continuent de tourner pendant
quelque temps pour assurer l’évacuation des gaz
d'échappement et le refroidissement de l'appa­reil.
Le ventilateur des gaz d'échappement continue
donc de fonctionner pendant env. 6 minutes,
tandis que la soufflante de l’air de convection ne
s’éteint que lorsque la température des gaz
d'échappement descend en dessous de 70°C.

• Un nouvel allumage ne peut avoir lieu qu’après le

refroidissement de l'appareil.

• Le message ARRET apparaît à l’issue du pro-

cessus de refroidissement.

• Si un nouveau processus d’allumage est démar-

ré avant la fin du processus de refroidissements,

le message ATTENDRE FIN DU NETTOYAGE
apparaît.

Tous les messages d'instruction comme par exemple
AVIS VIDER BRASIER ou les messages d'alerte
peuvent être réinitialisés en pressant la touche OFF.

9.1 Message FINAL NETTOYAG

Si l'appareil est éteint au moyen de la touche OFF
pendant la phase d’allumage, le message FINAL
NETTOYAG

apparaît et un signal acoustique retentit.

Le ventilateur des gaz d'échappement tourne alors à
la puissance maximale pendant env. 4 minutes.

Pendant cette phase, la touche ON n'a aucun effet.
Au bout de quelques minutes, quand l'appareil a

refroidi, il passe à l’état ARRET
L'appareil peut alors être redémarré en pressant la

touche ON.

9.2 Message AVIS VIDER
BRASIER

Ces instructions permettent de s’assurer que le pot
de combustion est nettoyé avant tout nouvel allu­mage, garantissant ainsi un fonctionnement optimal
du poêle.
Le message est réinitialisé en pressant la touche

OFF.

10. Menus utilisateur

Les menus utilisateur permettent d’effectuer tous les
réglages nécessaires de l'appareil.

Des réglages peuvent être effectués dans les menus
suivants :

- SET TRAVAIL

- TIMER

- SET POELE

10.1 Accès aux menus utilisateur

•

Presser simultanément les deux touches flé­chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Sélectionner les menus TIMER et SET POELE

au moyen de la touche

.

• Presser la touche ON pour accéder au menu

affiché.

• Sélectionner les paramètres à modifier avec la

touche ON.

• Quand le paramètre clignote, il peut être modifié

avec les touches

+ .

• Presser la touche ON pour confirmer.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu.

ok FINAL

NETTOYAG

X Olsberg

- 37 -

• Presser la touche OFF pour quitter le menu SET

POELE.

10.2. Menu SET TRAVAIL

Ce menu permet de régler les paramètres de service
suivants :

P = Puissance de chauffe
V = Régime du ventilateur de l’air de convection
T = Température ambiante souhaitée

Exemple : changement du rendement P souhaité

•

Presser simultanément les deux touches flé­chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser la touche ON pour accéder au menu.

• Sélectionner le paramètre P à modifier avec la

touche ON.

• Quand le paramètre clignote, il peut être modifié

avec les touches

+ .

• Presser la touche ON pour confirmer.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.3 Menu TIMER

Ce menu permet de programmer les heures de dé­clenchement et d’arrêt automatiques de l'appareil.
6 programmes peuvent être réglés par jour.
Outre les horaires de chauffage préprogrammés, il
est également possible de programmer les tempéra­tures ambiantes souhaitées dans une plage de 10 à
30°C.
Si aucune température ambiante n’est programmée,
la température ambiante indiquée dans SET
TRAVAIL est alors activée.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser la touche .

Le message TIMER apparaît alors.

• Presser la touche ON pour accéder au menu

• Presser la touche ON = le 1

ier

paramètre clignote

• Sélectionner ON ou OFF ou la température am-

biante souhaitée entre 10 et 30°C avec les tou­ches

ou et confirmer par ON

• Sélectionner HEURE ALUM. et HEURE ARRET

avec ON et régler les horaires respectifs souhai­tés avec les touches fléchées.

• Sélectionner le jour avec ON et activer les horai-

res de commutation programmés avec les tou­ches fléchées.

Un cercle rempli apparaît à côté du jour après
l’activation.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu.

• Presser la touche OFF pour quitter le menu SET

POELE.

Il est possible de saisir une heure avec OFF au lieu
des heures de démarrage et d’arrêt (se produit à
00h00 ou 23h50 selon le réglage). Si OFF est indiqué
comme heure de démarrage, l'appareil ne démarrera
pas. Si OFF est indiqué comme heure d’arrêt,
l’appareil ne s’arrêtera pas.
Cette option est utile pour saisir uniquement soit des
heures de démarrage, soit des heures d’arrêt.

10.4 Menu SET POELE

Le menu SET POELE permet de régler des paramè­tres dans les sous-menus suivants :

10.4.1 JOUR ET HEURE

Réglage du jour et de l'heure actuelle

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu

• Presser ON pour accéder aux réglages.

Le réglage actuel du jour clignote.

• Sélectionner ou pour modifier le jour.

• Presser ON pour confirmer et passer au paramè-

tre suivant.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

TEMPS.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.2 DATE

Réglage de la date actuelle

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu

• Sélectionner la DATE en actionnant ou .

• Presser ON pour accéder aux réglages.

Le réglage actuel de la date clignote.

• Sélectionner ou pour modifier la date.

- 38 -

• Presser ON pour confirmer et passer au paramè-

tre suivant.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

DATE.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.3 LANGUE

Réglage de la langue utilisateur souhaitée.
Langues disponibles : allemand, anglais, français,
espagnol et italien

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu

• Sélectionner la langue en actionnant ou .

• Presser ON pour accéder aux réglages.

Le réglage actuel de la langue clignote.

• Sélectionner ou pour modifier la langue.

• Presser ON pour confirmer.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.4 TYPE DE MENU

Il est ici possible de sélectionner la représentation
des paramètres de service P, V, T entre le mode
d’affichage ROTATIF ou COMRIME.

ROTATIF :
Les paramètres de réglage sont affichés les uns
après les autres.
La température ambiante actuelle mesurée apparaît
également, de même que le message
THERMOSTAT ON si la température ambiante sou­haitée est atteinte ou dépassée.

COMPRIME :
Tous les paramètres de réglages sont affichés simul­tanément.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à ce que le message

TYPE DE MENU apparaisse.

• Presser ON pour accéder aux réglages.

Le réglage actuel du type de menu clignote.

• Sélectionner ou pour modifier le type de

menu.

• Presser ON pour confirmer.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

TYPE DE MENU.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.5 STANDBY

Vous pouvez ici activer ou désactiver le mode Stand­by et régler la température souhaitée de remise en
route.
Si le mode Standby est sur ON, l'appareil s’arrête
après avoir atteint la température ambiante T réglée
et se remet en route dès que la température am­biante actuelle est inférieure à la TEMPERATURE
DE DEMARRAGE réglée.
La différence de température entre la température de
mise en route et d’arrêt peut être sélectionnée dans
une plage comprise entre 3 et 6°C.

Exemple :
Température ambiante

SET TEMP. AMB = 22°C
TEMPERATURE DE DEMARRAGE

réglée = 16°C
L'appareil s’éteint dès que la température ambiante

atteint 22°C et se remet en route à partir de 16°C.
Si le mode Standby est sur OFF, l'appareil ne

s’arrête pas quand la température ambiante réglée
est atteinte, mais continue de chauffer au niveau de
chauffe le plus bas.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à ce que le message

STANDBY apparaisse.

• Presser ON pour accéder aux réglages.

Le réglage actuel clignote.

• Sélectionner ON ou OFF avec les touches +

• Confirmer avec ON et continuer avec TEMP.

ALLUM.

• Saisir la TEMPERATURE DE DEMARRAGE

souhaitée avec les touches

+ (fourchette

comprise entre 3 et 6°C) et confirmer par ON.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

STANDBY.

- 39 -

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.6 ETAT SONNETTE

Permet l'activation ou la désactivation de l’alarme
acoustique.
Quand le message d'alarme apparaît, l’alarme
acoustique est active même si le vibreur est désacti­vé.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à ce que le message

ETAT SONNETTE apparaisse.

• Presser la touche ON pour accéder au menu.

• Sélectionner ON ou OFF avec les touches +

• Confirmer par ON.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

STATUT VIBREUR.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.7 MODE SET T. NUIT

Permet de régler la température à laquelle la pièce
doit également être chauffée pendant la phase d’arrêt
de l'appareil.
La fourchette est de 3K.

Exemple :
Température nocturne réglée : 10°C.
L'appareil se remet en route à une température am­biante de 7°C et s’éteint de nouveau à 10°C.

Température nocturne réglable : 3-20°C ou OFF.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à ce que le message

SET T. NUIT apparaisse.

• Presser la touche ON pour accéder au menu.

Le mode de fonctionnement actif clignote

• Régler la valeur de température nocturne souhai-

tée entre 3 et 20°C avec les touches

+ ou

désactiver la fonction avec OFF.

• Confirmer par ON.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu SET

T. NUIT.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.8 VERROUILLAGE DU CLAVIER

Permet de verrouiller le clavier du panneau de com­mande.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à ce que le message

VERROUILLAGE DU CLAVIER apparaisse.

• Presser la touche ON pour accéder au menu.

Le mode de fonctionnement actif OFF clignote

• Sélectionner ON ou OFF avec les touches +

• Presser ON pour confirmer.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

VERROUILLAGE DU CLAVIER.

• Presser la touche OFF pour quitter le menu SET

POELE.

• Pour activer ou désactiver la fonction

VERROUILLAGE DU CLAVIER, presser simul­tanément les touches ON et OFF.

10.4.9 RESET

Permet de réinitialiser toutes les saisies de
l’utilisateur aux réglages d’usine dans le menu SET
POELE.
Les réglages utilisateur, comme la puissance de
chauffe, la puissance de l’air de convection et la tem­pérature ambiante, sont conservés.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à ce le message

RESET apparaisse.

• Presser la touche ON pour accéder au menu.

Le réglage actuel NO clignote.

• Sélectionner OUI ou NO avec les touches +

• Presser ON pour confirmer.

Après confirmation de l'option OUI, le message
ACCOMPLI apparaît.

- 40 -

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

RESET.

• Presser la touche OFF pour quitter le menu SET

POELE.

10.4.10 MODE ECONOMIE

Permet de réduire la puissance de chauffe maximale
de 5 à 1-4 lorsque le réglage de la puissance de
chauffe en mode automatique A est activé.

• Presser simultanément les deux touches flé-

chées

+ .

Le message MENÜ SET TRAVAIL apparaît.

• Presser 2x la touche .

Le message SET POELE apparaît.

• Presser la touche ON pour accéder au menu.

• Presser la touche jusqu'à le message

ECONOMIE apparaisse.

• Presser la touche ON pour accéder au menu.

Le réglage actuel du niveau de puissance de
chauffe clignote.

• Modifier le niveau de puissance de chauffe

maximum avec les touches

+ .

• Presser ON pour confirmer.

Pour quitter le menu :

• Presser la touche OFF pour quitter le menu

ECONOMY.

• Presser la touche OFF pour quitter le menu SET

POELE.

11. Affichage des heures de
service

Le message des heures de service apparaît dans le
niveau supérieur du menu.

• Presser la touche = Affichage des heures

de service actuelles

• Presser la touche = Affichage des heures

de service jusqu'à la
prochaine maintenance
exceptionnelle

12. Affichage des données
d’exploitation

Toutes les données d'exploitation instantanées,
comme l'exécution du logiciel, la température des
gaz d'échappement, le niveau de la puissance de
chauffe, etc., peuvent être appelées.

• Presser simultanément les deux touches OFF +

• Sélectionner les différents paramètres avec les

touches

+ .

Les paramètres suivants sont affichés :

- Modèle de l'appareil – version du logiciel

- Heure de démarrage

- Température des gaz d'échappement

- Température ambiante

- Température ambiance de consigne

- Température des pellets

- Régime du ventilateur de gaz d'échappement

- Vitesse de l’air

- Niveau de la puissance de chauffe
01=P1/04=P2 / 08=P3/012=P4/016=P5

- Vis sans fin (temps de rotation < 8.0“)

- Résistance (élément d’allumage)

13. Télécommande

Une télécommande est fournie avec l'appareil.

Il s'agit d'une télécommande infrarouge. Elle doit
donc être dirigée vers le récepteur situé à l’arrière de
l'appareil.

Si la réception n'est pas optimale, modifier la position
du récepteur de l’horizontale à la verticale. La sonde
de mesure doit restée orientée vers le centre de la
pièce.

A

- 41 -

La télécommande permet d’effectuer les réglages
suivants de l'appareil :

• Démarrage du processus d’allumage

• Arrêt

• Modifier le niveau de la puissance de chauffe P

• Modifier le niveau du ventilateur de convection V

La modification du niveau de la puissance de chauffe
et du niveau du ventilateur de convection est indi­quée par un signal acoustique. En choisissant le
niveau A (= automatique) le signal retentit 3x.
La lampe-témoin de la télécommande clignote en
appuyant sur les touches.

Allumage
Presser simultanément les touches 1 et 3.

Arrêt
Presser simultanément les touches 2 et 4.

Modifier la puissance de chauffe

Presser une des deux touches représentant une
flamme

1 pour augmenter
2 pour diminuer

Modifier la vitesse du ventilateur de convection

Presser une des deux touches représentant un venti­lateur pour modifier la vitesse de la soufflante.

3 pour augmenter
4 pour diminuer

14. Messages d'alerte

Les dysfonctionnements qui surviennent sont signa­lés à l’écran par des messages d'alerte et un signal
acoustique retentit.
Si l’alimentation en pellets est interrompue, le ventila­teur des gaz d'échappement et le ventilateur d’air de
convection continuent encore de tourner pendant 20
minutes au maximum.

14.1. Réinitialisation des messages
d'alerte

Après avoir remédié à la cause du dysfonctionne­ment, le message d'alerte affiché à l’écran est réini­tialisé comme suit :

• Attendre jusqu'à ce que l'appareil ait complète-

ment refroidi

• Presser la touche OFF pendant 5 secondes pour

réinitialiser le message d'alerte

• Le message AVIS VIDER BRASIER apparaît à

l’écran.

• Retirer du foyer les résidus éventuels de com-

bustion.

• Réinitialiser le message AVIS VIDER BRASIER

avec OFF

• Redémarrer l'appareil.

Si le message d'erreur réapparaît immédiatement,
adressez-vous à votre revendeur spécialisé pour
remédier au problème.

14.2. Alerte ABGASTEMP.

Apparaît si la température des gaz d'échappement
menace la sécurité et le bon fonctionnement de l'ap­pareil.

Causes possibles :

• Absence de pellets dans le réservoir

• La qualité des pellets est défectueuse (p. ex. :

humidité)

• L'extraction des pellets au plus bas niveau de

chauffe est trop petite.

• Le pot de combustion est scorifié

• Le tirage de la cheminée est trop élevé ou trop

faible.

14.3. Alerte ALLUMAGE

Apparaît si la température des gaz d'échappement à
la fin de la phase de démarrage menace la sécurité
et le bon fonctionnement de l'appareil.

Causes possibles :

• Absence de pellets dans le conteneur de secours

• La qualité des pellets est défectueuse (p. ex. :

humidité)

• Le pot de combustion est scorifié

• Le tirage de la cheminée est trop élevé ou trop

faible.

• L’élément d’allumage est défectueux

- 42 -

14.4. Alerte THERMIQUE

Apparaît si la température est trop élevée dans le
conteneur à pellets. Ce message d'alerte déclenche
le régulateur de sécurité de la température.

L'analyse de la cause et la réinitialisation du régula­teur de sécurité de la température doivent absolu­ment être effectuées par un expert.

Causes possibles :

• L'extraction des pellets est trop importante au

niveau de la puissance de chauffe maxi.

• La puissance du ventilateur de l’air de convection

est trop faible et trop peu de chaleur est diffusée
dans la pièce.

• La sortie de l’air de convection est obstruée.

• Le tirage de la cheminée est trop élevé.

Ce message d'alerte déclenche le régulateur de sé­curité de la température.

A B
Procéder comme suit pour la réinitialisation :

• Attendre jusqu'à ce que l'appareil ait complète-

ment refroidi

• Isoler l'appareil du réseau électrique en débran-

chant la prise secteur.

• Dévisser le capuchon noir (A) du régulateur de

sécurité de la température situé à l’arrière de
l'appareil et enfoncer de nouveau le bouton de
réinitialisation (B).

14.5. Alerte DEPRESS

Apparaît si la dépression dans le collecteur des gaz
d'échappement est trop basse pour évacuer les gaz
d'échappement en toute sécurité.

Causes possibles :

• Le tirage de la cheminée est trop faible.

• Des vents descendants refoulent les gaz

d'échappement dans la cheminée

• Etranglement de la voie des gaz d'échappement,

par exemple en raison d’un fort encrassement

• Capsule manométrique défectueuse

• Le flexible de jonction entre la capsule manomé-

trique et le collecteur des gaz d'échappement est
défectueux, rompu par flambage ou sa fixation
s’est desserrée.

• L'alimentation en air de combustion est obstruée

14.6. Alerte TEMP. PELLET

Apparaît si la température de la sonde à pellets at­teint une température trop élevée.

L'analyse de la cause doit absolument être effectuée
par un expert.

Causes possibles :

• L'extraction des pellets est trop importante au

niveau de puissance de chauffe maxi.

• La puissance du ventilateur de l’air de convection

est trop faible et trop peu de chaleur est diffusée
dans la pièce.

• La sortie de l’air de convection est obstruée.

• Le tirage de la cheminée est trop élevé.

14.7. Alerte VENT. FUMEES

Cette alerte se produit en cas de dysfonctionnement
du ventilateur de fumée.

14.8. Alerte SONDE PELLET ou
alerte SONDE FUMEES

Apparaît si une des sondes est défectueuse.

14.9. Alerte BLACK OUT

Survient en cas de coupure de courant supérieure à
20 secondes.

15. Nettoyage

Pour assurer le fonctionnement irréprochable de
l'appareil, le nettoyage constant du foyer, en particu­lier du pot de combustion et du tiroir à cendres, est
indispensable.

• Ces nettoyages doivent impérativement être

effectués quand l'appareil est froid.

• N’utiliser que des aspirateurs de cendre adé-

quats.

• Nettoyer régulièrement les dépôts de suie et de

cendre sur l’élément de jonction.

• Nettoyer la vitre avec un nettoyant spécial pour

vitres ou un aérosol pour four. N'utiliser aucun
abrasif.

15.1 Fonction NETTOY. POELE

Cette fonction permet de nettoyer l'appareil sans
aucune dispersion de cendres dans la pièce à l'ou­verture de la porte grâce à la dépression générée par
le mouvement de la porte.

• Presser la touche OFF pendant 2 secondes.

• Le ventilateur de gaz d'échappement tourne à

régime maximal et la pression générée dans le
foyer empêche les cendres de sortir du foyer.

• A la fin du processus, l’appareil est automati-

quement remis en route.

• La fonction peut être interrompue en pressant la

touche OFF.

- 43 -

15.2 Nettoyage complet

L'appareil doit être soumis à un nettoyage complet au
moins deux fois par saisons de chauffe.

Outre les mesures de nettoyage déjà décrites, il
convient ici de démonter la paroi arrière du foyer et
de nettoyer les canaux de gaz d’échappement qui se
trouvent derrière.

Pour cela, procéder comme suit :

• Retirer le pot de combustion.

• Soulever la paroi arrière, la tirer par le bas jus-

qu’à la porte et la sortir de l'appareil par l’avant.

16. Maintenance

exceptionnelle

Une maintenance complète doit être effectuée cha­que année par un expert afin de maintenir durable­ment l’appareil en parfait état.

C’est pourquoi le message MAINTENANCE
EXCEPTIONNELLE apparaît à l’écran quand l'appa­reil atteint 2000 heures de service. De plus, un signal
acoustique retentit.

Ce signal sonore retentit alors à chaque allumage de
l'appareil et le message MAINTENANCE
EXCEPTIONNELLE apparaît en alternance avec le
mode de fonctionnement de l'appareil.

Ce message ne peut être réinitialisé que par un ex­pert agréé.

Nous recommandons de conclure un contrat de
maintenance avec votre revendeur spécialisé ou le
service après-vente d'Olsberg.

Ce n’est qu’ainsi que vous garantirez durablement le
parfait état de fonctionnement de votre appareil.

Si la preuve que la maintenance annuelle est bien effec­tuée ne peut être apportée, Olsberg peut exclure le
client des prestations de garantie ou des demandes
d’indemnisation.

17. Pièces de rechange

Attention :

Demandez les pièces de rechange éventuellement
nécessaires auprès de votre revendeur spécialisé.
Seules des pièces de rechange d’origine doivent être
utilisées.

Afin de traiter votre commande le plus rapidement
possible, il nous faut absolument les numéros de
modèle et de fabrication figurant sur la plaque signa­létique de l'appareil.

La plaque signalétique de l'appareil se trouve sur la
face interne du conteneur à pellets.
Pour avoir ces numéros à portée de main, nous vous
recommandons de les reporter ci-dessous avant
l'installation :

Numéro de modèle : 43 / ________________
Numéro de fabrication : __________________

18. Certificat de mise en
service

Le certificat de mise en service atteste que l'installa­tion et la mise en service de l’appareil ont été réali­sées dans les règles de l’art.

L’utilisation qualifiée de l'appareil est conditionnée
aux instructions de l'expert.

Le certificat de démarrage signer à l'entreprise Ols­berg renvoyer.

- 44 -

- 45 -

- 46 -

- 47 -

- 48 -

R1 TNr. 78/4643.1050 07/2009

Olsberg Hermann Everken GmbH
Hüttenstraße 38

• D - 59939 Olsberg

Telefon +49 / (0) 29 62 / 8 05 – 0
Telefax +49 / (0) 29 62 / 8 05 – 180
Email [email protected]

www.olsberg.com
