Kaminofen Caldera Compact 23/526
Anleitung
Seite 2 - 7
Instruction
Page 8 - 11
Instructions
Page 12 - 15
Aanwijzing
Pagina 16 - 19
Manual de instrucciones
Página 22 - 24
- DIN EN 13240
- DIN EN 18897 raumluftunabhängig
- DIBT-Bauaufsichtliche Zulassung
- 15a BV-G
DGBFNLE
Page 2
2
Inhaltsübersicht
•
Vorwort .................................................. Seite 2
•
Technische Daten ............................................. 2
•
Zu beachtende Vorschriften ............................ 2
•
Schornsteinbemessung .................................. 2
•
Verbrennungsluftversorgung ......................... 2
•
Aufstellen des Kaminofens ............................. 3
•
Montagefolge .................................................... 3
•
Bedienung ......................................................... 3
•
Reinigung .......................................................... 5
•
Ersatzteile ......................................................... 5
•
Was ist, wenn? ................................................. 5
•
Garantiebedingungen ...................................... 6
Vorwort
Dieser Kaminofen ist ein Spitzenprodukt moderner
Heiztechnik.
Großer Bedienungskomfort und hohe Brennstoffausnutzung gestatten den Einsatz als hochwertige
Raumheizung, ohne auf die anheimelnde Atmosphäre
eines Kaminfeuers verzichten zu müssen.
Ordnungsgemäße Aufstellung sowie richtige Handhabung und Pflege sind für einen störungsfreien Betrieb
und lange Lebensdauer unerläßlich. Beachten Sie
deshalb alle Hinweise in dieser Anleitung. Wir sind
überzeugt, daß Ihnen dieser Kaminofen dann viel
Freude bereiten wird.
Bewahren Sie diese Anleitung gut auf, damit Sie sich
bei Beginn der Heizperiode immer wieder über die
richtige Bedienung informieren können.
Sollten Sie einen Transportschaden feststellen, melden Sie dies bitte sofort Ihrem Lieferanten, da sonst
keine kostenlose Schadensregulierung möglich ist.
Technische Daten
- Nennwärmeleistung [kW] 6,0
- Raumwärmeleistung [kW] 6,0
-
Höhe bis Mitte Anschlussstutzen
bei Anschluss hinten [mm] 1175
- Höhe bis Oberkante Anschlussstutzen
bei Anschluss oben [mm] 1304
- Anschlussstutzen Ofenrohr [mm]∅150
- max. Gewicht [kg] 240
- Höhe bis Mitte
Verbrennungsluftstutzen [mm] 235
- Anschlussstutzen Verbrennungsluft [mm]∅125
- Betriebsart Zeitbrand
Zu beachtende Vorschriften
•
Örtliche und baurechtliche Vorschriften
•
Der Kaminofen ist von einem Fachmann aufzustellen und an den Schornstein anzuschließen.
Die DIN- und EN Normen und länderspezifischen
Vorschriften sind zur sicheren Installation des
Verbindungsstückes zu beachten.
•
Der Kaminofen entspricht der DIN EN 13240 und
hat die bauaufsichtliche Zulassung für raumluftunabhängigen und gleichzeitigen Betrieb mit
Lüftungsanlagen.
Der Kaminofen besitzt eine Feuerraumtür die selbst-
tätig dicht schließt, somit ist er bei raumluftabhängiger und externer Betriebsweise zugelassen
für den Anschluß an mehrfach belegte Schornsteine.
Für ausreichende Zufuhr der Verbrennungsluft ist zu
sorgen. Bei raumluftunabhängiger Betriebsweise muß
sie von außen zugeführt werden. Sprechen Sie deshalb mit Ihrem Bezirksschornsteinfegermeister, Fachhändler oder Fachhandwerker.
Schornsteinbemessung
Die Schornsteinbemessung erfolgt nach
DINௗ(1ௗ-1 und -2 bzw. nach den länderspezifischen Vorschriften. Der Schornstein muss der Temperatur-klasse T400 entsprechen.
Erforderliche Daten
Geschlossener Betrieb
mit Scheitholz / Holzbrikett:
- Nennwärmeleistung .................................6,0 / 6,0ௗN:
- Abgasmassenstrom ................................6,3 / 6,7 ௗJV
- Abgastemperatur am Stutzen .................310 / 330ௗ&
- Mindestförderdruck
bei Nennwärmeleistung............................ 12 / 12 Pa
Bei zu hohen Förderdrücken ist eine Förderdruckbegrenzung vorzunehmen.
Verbrennungsluftversorgung
Für ausreichende Verbrennungsluftzufuhr ist zu sorgen.
Achtung: Verbrennungslufteintritt sowie Konvektionsluftöffnungen dürfen während des Heizbetriebes nicht
verschlossen oder abgedeckt werden!
Page 3
3
Externer Verbrennungsluftanschluß
Um die Verbrennungsluft dem Gerät nicht aus dem
Aufstellraum sondern extern über eine Leitung zuzuführen, besteht die Möglicht am Gerät hinten unten
eine Verbrennungsluftleitung ∅125 mm anzuschließen. Wird die Verbrennungsluftleitung länger als 3m
ausgeführt, so muß der rechnerische Nachweis für die
Verbrennungsluftversorgung erbracht werden. Bei
sehr niedrigen Aussentemperaturen kann es zu Kondensation an der Verbrennungsluftleitung kommen.
Aus diesem Grunde ist sie mit geeignetem Dämmstoff
zu isolieren. Beachten Sie die Fachregeln des Ofenund Luftheizungsbauhandwerks.
Raumluftunabhängiger Verbrennungsluftanschluß
Siehe Zusatzblatt.
Aufstellen des Kaminofens
Der Aufstellboden muß eben und waagerecht sein.
Der Kaminofen darf nur auf ausreichend tragfähige
Böden aufgestellt werden. Zum Schutz des Fußbodens kann der Kaminofen auf ein Bodenblech oder
eine Glasplatte gestellt werden.
Bei brennbaren Fuß- oder Teppichböden ist eine
stabile und nicht brennbare Unterlage zu verwenden.
Diese muss die Feuerraumöffnung des Kaminofens
nach vorne um 50 cm und seitlich um 30 cm überragen.
Montagefolge
•
Der Anschluß des Ofenrohres ∅150 mm kann
wahlweise oben oder hinten erfolgen. Das Gerät
wird für Anschluß oben vormontiert angeliefert.
Soll hinten angeschlossen werden, so ist in folgenden Schritten umzumontieren:
-
Verkleidungsdeckel hinten ausbrechen
-
Verschlußdeckel hinten abschrauben. Die Schrauben durch den Anschlußstutzen gegen Mitdrehen
mit einem Schraubenschlüssel sichern.
-
Den Anschlußstutzen durch das hintere Loch
losschrauben.
-
Nach erfolgtem Wechsel Verschlußdeckel/Anschlußstutzen mit dem beiliegendem Einlegedeckel das Loch in der Abdeckhaube verschließen.
•
Aufstellplatz festlegen, Im Strahlungsbereich des
Kaminofens dürfen bis zu einem Abstand von
80cm, gemessen ab Sichtscheibe der Feuerraumtür, keine Gegenstände aus brennbaren Stoffen
vorhanden sein oder abgestellt werden.
Mindestabstand des Gerätes zu brennbaren
oder tragenden Wänden:
Seitlich und hinten 10 cm
•
Rohrfutter (bauseitig) in Schornstein einbauen.
Die Anschlußhöhe kann bei Ofenrohranschluß
oben individuell festgelegt werden, sollte aber
1,5m ab Anschlußstutzen nicht übersteigen. Anschlußhöhe bei Ofenrohranschluß hinten siehe
Tabelle „Technische Daten“. Im Umkreis von
20cm um das Ofenrohr darf sich kein brennbares
Material befinden.
•
Ofenrohr (bauseitig)auf Anschlußstuzen Ø150mm
des Kaminofens stecken.
•
Kaminofen an den vorgesehenen Aufstellplatz
schieben und so ausrichten, daß das Ofenrohr in
das Rohrfutter paßt.
Die Ofenrohranschlüsse müssen dicht sein. Das
Ofenrohr darf nicht in den Schornstein hineinragen.
Bitte berücksichtigen Sie, das an den Stellwänden
entsprechend Prüfvorschrift EN 13240 die Temperatur von 85°C erreicht werden kann und dies bei
hellen Tapeten oder ähnlichen brennbaren Baustoffen zu farblichen Veränderungen führen kann.
Bedienung
Zulässige Brennstoffe
Nachfolgend aufgeführte Brennstoffe sind zulässig:
•
Naturbelassenes stückiges Holz in Form von
Scheitholz
Maximale Länge: 33 cm
Umfang: ca.30 cm
•
Holzbrikett nach DIN EN 14691
Größenklasse HP 2
Maximale Länge: 20 cm
Scheitholz erreicht nach Lagerung von 2 bis 3 Jahren
im Freien (nur oben abgedeckt) eine Feuchtigkeit von
10 bis 15 % und ist dann am Besten zum Heizen geeignet.
Frisch geschlagenes Holz hat eine sehr hohe
Feuchtigkeit und brennt deshalb schlecht. Neben dem
sehr geringen Heizwert belastet es zusätzlich die
Umwelt. Die erhöhte Kondensat- und Teerbildung
kann zur Kamin- und Schornsteinversottung führen.
Der Verbrauch bei frisch geschlagenem Holz (Heizwert 2,3 kWh/kg) im Vergleich zu trockenem Holz
(Heizwert 4,3 kWh/kg) ist fast doppelt so hoch.
Nur mit trockenen Brennstoffen erreichen Sie eine
optimale Verbrennung und heizen umweltschonend.
Durch die Brennstoffaufgabe in Teilmengen wird eine
unnötige Emission vermieden. Einen sauberen Abbrand erkennen Sie daran, daß sich die Schamotte
hell verfärbt.
Laut Bundes-Immissions-Schutzgesetz ist es verboten, z.B. folgende Brennstoffe in Kaminöfen zu
verfeuern:
•
Feuchtes bzw. mit Holzschutzmitteln behandeltes Holz
•
Sägemehl, Späne, Schleifstaub
•
Rinden- und Spanplattenabfälle
•
Kohlengrus
•
sonstige Abfälle
•
Papier und Pappe (außer zum Anzünden)
Page 4
4
Beachten Sie vor dem ersten Heizen
•
Vorher alle Zubehörteile aus dem Aschekasten
und Feuerraum entnehmen.
•
Der auftretende Geruch durch das Verdampfen
der Schutzlackierung verschwindet, wenn der
Kaminofen mehrere Stunden gebrannt hat (Raum
gut Lüften).
•
Der Kaminofen ist mit einem hochwertigen temperaturbeständigen Lack beschichtet, der seine
endgültige Festigkeit erst nach dem ersten Aufheizen erreicht.
- Stellen Sie deshalb nichts auf den Kaminofen
und berühren Sie nicht die Oberflächen, da sonst
die Lackierung beschädigt werden könnte.
Anzünden
•
Aschekasten ggf. entleeren und wieder einschieben.
•
Primär- und Sekundärluftsteller öffnen.
•
Anzündmaterial (Papier, Anzündwürfel, Anzündholz, usw.) auflegen und anzünden.
•
Feuerraumtür schließen, damit das Anzündmaterial gut anbrennen kann.
•
Sobald das Anzündmaterial angebrannt ist eine
weitere, zunächst kleine Menge Brennstoff nachlegen

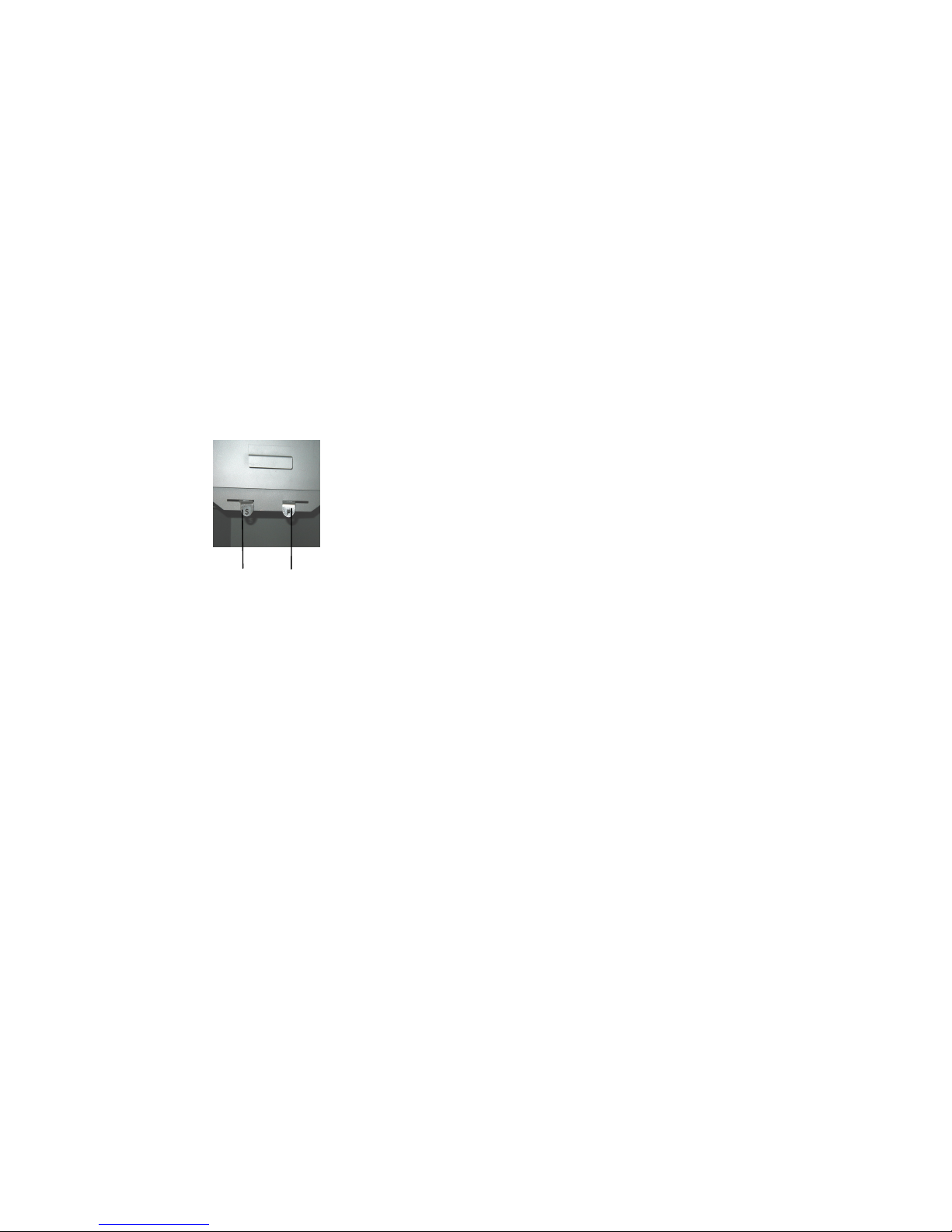

Bedienung der Luftsteller

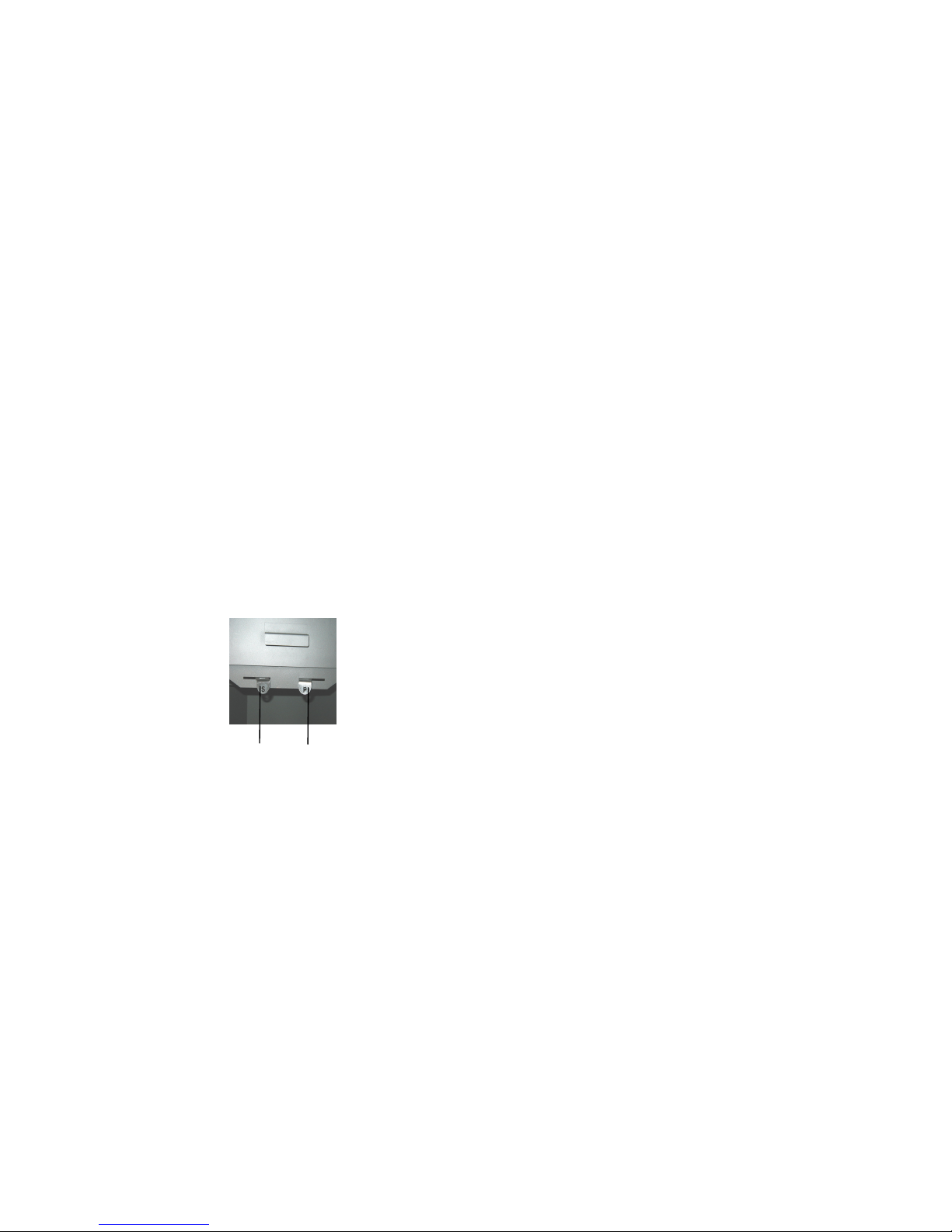

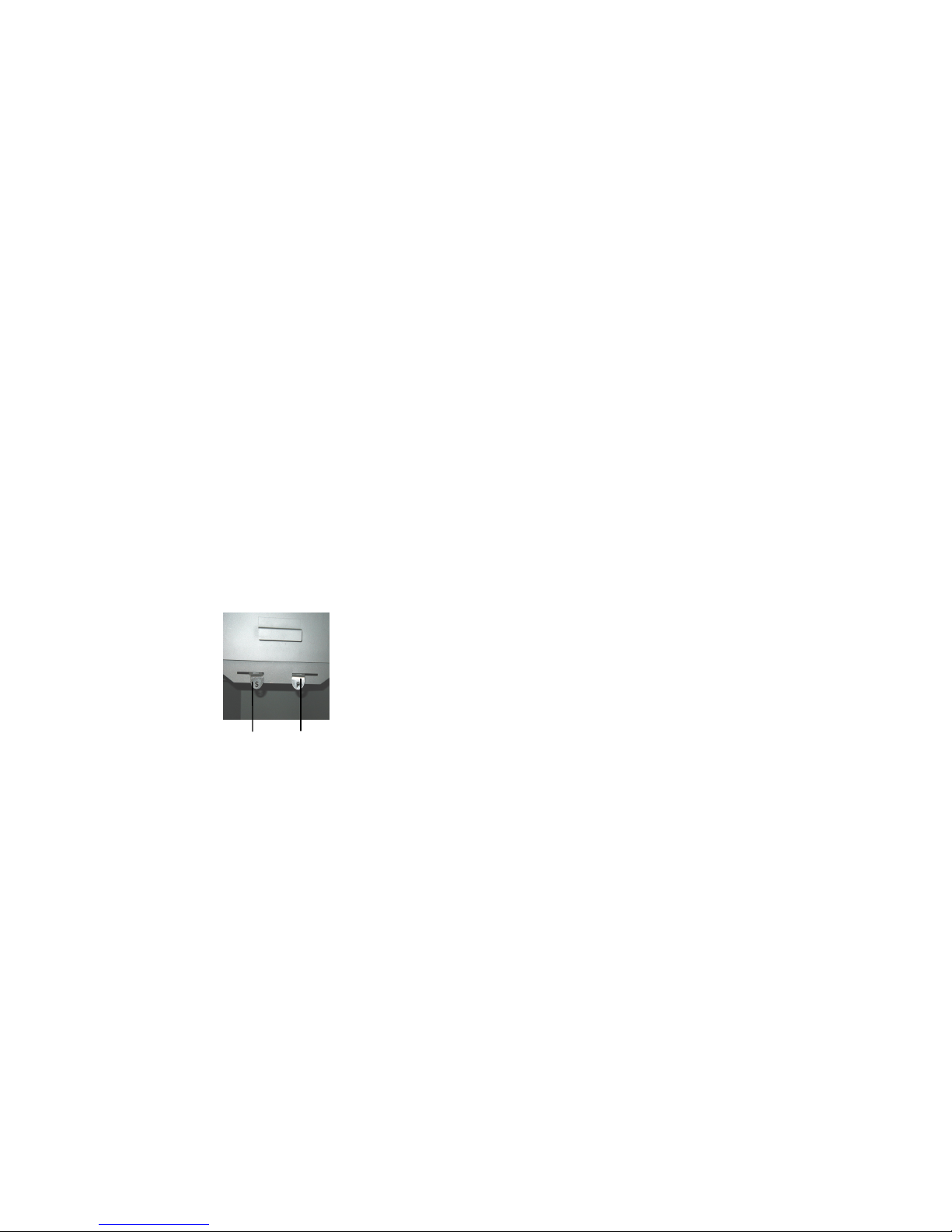

Sekundärluftsteller (S) Primärluftsteller (P)
Der Primärluftsteller (P) befindet sich rechts und der
Sekundärluftsteller (S) links hinter der Fülltür.
•
Schieber nach außen ⇒Auf
•
Schieber nach innen ⇒Zu
Einstellen der Verbrennungsluft
Primärluftsteller
... AUF Anzündstellung max. Heizleistung
... ½ AUF Nennheizleistung mit Scheitholz.
... ½ AUF Nennheizleistung mit Holzbriketts
... ZU Gluthalten
Sekundärluftsteller
…. AUF Im Heizbetrieb immer ganz auf
•
Da die Sekundärluft auch zur Scheibensauberkeit
beiträgt, ist der Sekundärluftsteller beim Abbrand
immer in Richtung auf zu stellen.
•
Bei Nichtbetrieb alle Schieber schließen, um ein
Auskühlen des Aufstellraumes zu verhindern.
Da die Leistung Ihres Kaminofens stark vom Schornsteinzug abhängt, muß der Primärluftsteller Ihren eigenen Erfahrungen entsprechend verstellt werden.
Achten Sie darauf, daß Sie Ihren Kaminofen nicht mit
Luftmangel (Schieberstellung zu klein) betreiben, da
so die Emmisionen ansteigen.
Heizen
•
Nur die Menge Brennstoff auflegen, die entsprechend dem Wärmebedarf benötigt wird.
Für Nennheizleistung 6 kW:
- max.ௗௗNJ+RO]VFKHLWH%UHQQGDXHU!PLQ
- max.ௗ8ௗNJ+RO]EULNHWW%UHQQGDXHU!PLQ
•
Die Feuerraumtür beim Nachlegen langsam öffnen, da sonst Heizgase austreten können.
•
Aschekasten oder Feuerraum rechtzeitig entleeren. Sonst Behinderung der Verbrennungsluftzufuhr oder Schädigung der Rosteinrichtung
möglich.
•
Aschekasten nur zum Entleeren entnehmen.
Während des Heizbetriebes Aschetür immer fest
geschlossen lassen.
•
Aschekastenfach regelmäßig bei herausgenommenem Aschekasten von evtl. daneben gefallener Asche reinigen (z.B. mit Staubsauger).
Achtung: Gerät und Ascherückstände müssen
abgekühlt sein.
Heizen während der Übergangszeit
Voraussetzung für eine gute Funktion des Kaminofens ist der richtige Förderdruck (Schornsteinzug).
Dieser ist sehr von der Außentemperatur abhängig.
Bei höheren Außentemperaturen (über 16°C) kann es
deshalb zu Störungen durch mangelnden Förderdruck kommen.
Was tun?
•
Primärluftsteller maximal öffnen.
•
Nur kleine Menge Brennstoff auflegen.
•
Asche häufig schüren.
Besondere Hinweise
Bei einer wesentlichen oder dauernden Überbelastung das Kaminofens über die Nennwärmeleistung
hinaus sowie bei Verwendung anderer als der genannten Brennstoffe, entfällt die Gewährleistung des
Herstellers.
•
Der Kaminofen ist nur mit geschlossenen Feuerraumtüren zu betreiben.
•
Keine heiße Asche entnehmen. Asche nur in feuersicheren, unbrennbaren Behälter lagern.
•
Achtung: Die Oberflächen werden heiß! Zur Bedienung immer den beiliegenden Handschuh benutzen.
•
Niemals Spiritus, Benzin oder andere feuergefährliche Stoffe zum Anzünden verwenden.
Page 5
5
•
Die Vorkehrungen zur Verbrennungsluftversorgung dürfen nicht verändert werden. Insbesondere muß sichergestellt bleiben, daß notwendige
Verbrennungsluftleitungen während des Betriebes
der Feuerstätte offen sind.
•
Es dürfen keine Veränderungen am Kaminofen
vorgenommen werden
Reinigung
Was?
Wie oft?
Womit?
Kaminofen innen
mind. 1x pro Jahr
Handfeger,
Staubsauger
Verbindungsstück
mind. 1x pro Jahr
Handfeger,
Staubsauger
Glasscheibe
nach Bedarf
in kaltem Zustand
mit Glasreiniger für
Kamin- und Ofenscheiben
Ersatzteile
Achtung:
Eventuell benötigte Ersatzteile fordern Sie bitte bei
Ihrem Fachhändler an. Es dürfen ausschließlich orginal Ersatzteile verwendet werden.
Um Ihren Auftrag schnellstmöglich zu bearbeiten,
benötigen wir unbedingt die auf dem Geräteschild
angegebene Typ- und Fabrikationsnummer.
Das Geräteschild befindet sich auf der linken Seite im
Holzlagerfach
Damit Sie die auf dem Geräteschild befindlichen
Nummern zur Hand haben, wird empfohlen, sie vor
der Installation hier einzutragen:
Typnummer: 23/________________
Fabrikationsnummer: __________________
Was ist, wenn?
... der Kaminofen nicht richtig zieht?
•
Ist der Schornstein oder das Ofenrohr undicht?
•
Ist der Schornstein nicht richtig bemessen?
•
Ist die Außentemperatur zu hoch?
•
Ist die Tür anderer, an den Schornstein ange-
schlossener Feuerstätten offen?
... der Raum nicht warm wird?
•
Ist der Wärmebedarf zu hoch?
•
Ist das Abgasrohr verstopft?
•
Ist die Verbrennungsluftzufuhr geschlossen?
•
Ist der Schornsteinzug zu niedrig?
•
Ist das Brennholz nicht trocken?
... der Kaminofen eine zu hohe Heizleistung abgibt?
•
Ist die Verbrennungsluftzufuhr zu weit offen?
•
Ist der Förderdruck zu hoch?
... Schäden an der Rosteinrichtung auftreten oder
sich Schlacke bildet?
•
Der Kaminofen wurde überlastet.
•
Der Aschekasten wurde nicht rechtzeitig entleert.
... ein Störfall auftritt?
•
Keinen Brennstoff nachlegen.
•
Feuerraumtür nicht öffnen.
•
Feuer im Kaminofen kontrolliert ausbrennen las-
sen.
… der Schornstein brennt?
•
Luftzufuhr am Ofen minimieren und Feuerwehr
rufen.
•
Schornsteinfeger informieren.
•
Ursache durch Fachpersonal untersuchen lassen.
Page 6
6
Allgemeine Garantiebedingungen
Geschäftseinheit Primärheiztechnik
0. Einleitung
Wir gratulieren Ihnen, dass Sie sich zum Kauf eines
Olsberg-Kaminofens entschlossen haben. Wir unterziehen unsere Produkte umfangreichen Qualitätskontrollen
und stetigen Fertigungsüberwachungen.
Die nachstehenden Bedingungen lassen die Rechte des
Endabnehmers aus dem Kaufvertrag mit seinem Vertragspartner (Verkäufer) wegen Sachmängeln unberührt.
Die erteilten Garantien sind freiwillige Zusatzleistungen
von Olsberg und haben nur für das Gebiet der Bundesrepublik Deuschland Gültigkeit.
1. Produktinformation
Dieses Produkt ist ein Qualitätserzeugnis. Es wird unter
Beachtung der jeweils gültigen Umweltgesetzgebungen
und den aktuellen technischen Erkenntnissen entwickelt, konstruiert und sorgfältig gefertigt. Die eingesetzten Materialien sind branchen- und handelsüblich und
werden ständig auf Einhaltung unserer Qualitätsvorgaben geprüft.
2. Allgemeine Garantiebedingungen
Da es sich bei diesem Produkt, Ihrem Kaminofen
(Stückholz- oder Pelletausführung), um ein technisches
Gerät handelt, sind für Verkauf, Aufstellung, Anschluss
und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb dürfen Aufstellung, Montage, Anschluss, erste Inbetriebnahme und Unterweisung des
Endkunden nur durch einen zuständigen Fachbetrieb
unter der Beachtung der bestehenden Vorschriften erfolgen.
Dieser Nachweis ist durch ein entsprechendes Inbetriebnahmezertifikat zu führen. Bei Nichtvorlage dieses
Zertifikates kann Olsberg den Kunden von Garantieleistungen ausschließen.
Die Garantiezeit beginnt im Zeitpunkt der Lieferung des
Produktes an den ersten Endkunden.
Garantieleistungen werden nicht für Ausstellungsgeräte,
die länger als ein Jahr in einer Ausstellung präsentiert
wurden, gewährt. Geräte, die diesen Zeitraum überschritten haben, gelten nicht als Neugeräte.
Die Verpflichtungen des Händlers aus dem Kaufvertrag (Einzelvertrag des Kunden mit dem Fachbetrieb) sind hiervon nicht berührt.
Für die Rechte aus dieser Garantie gilt das Recht der
Bundesrepublik Deutschland.
3. Garantie
Vorbehaltlich nachfolgender Einschränkungen übernehmen wir
3 Jahre Garantie für Kaminöfen der Marke
Olsberg
auf
a.) einwandfreie, dem Zweck entsprechende
Werkstoffbeschaffenheit und -verarbeitung
b.) einwandfreie Funktion
des Produktes. Dies gilt jedoch nur bei Einhaltung der
auf dem Geräteschild angegebenen Leistungen, bei
Anschluss an die vorgeschriebene Betriebsspannung
und bei Betrieb mit der angegebenen Energieart bzw.
mit den in der jeweiligen gerätespezifischen Aufstellund Bedienungsanleitung zugelassenen, vorgeschriebenen Brennstoffen.
Für die Beständigkeit von Türscharnieren, Glaskeramik (nicht Glasbruch) und Oberflächenbeschichtungen (z.B. Gold, Chrom, ausgenommen Lackierung), elektronische Bauteile und Baugruppen garantieren wir zwei Jahre.
Verschleißteile sind von der Garantie ausgeschlossen
(siehe Abschnitt Verschleißteile).
4. Verschleißteile
Verschleißteile unterliegen einer natürlichen, ihrer Funktion entsprechenden „ordnungsgemäßen“ Abnutzung.
Dies bedeutet, dass bestimmte Bauteile von Kaminöfen
eine Funktions- bzw. Nutzungsdauer haben können, die
unterhalb der Garantiefrist für das Gesamtgerät liegen
kann.
Auf Verschleißteile gewähren wir Ihnen eine sechsmonatige Werksgarantie.
Als Verschleißteile und vom Verschleiß betroffene Elemente sind definiert:
sämtliche feuerberührten Teile der Brennraumausmauerung
Dichtungen jeglicher Art
Oberflächenbeschichtung und Lackverfärbungen durch
thermische Beanspruchung oder Überlastung
Roste, Stehroste aus Stahlblech, Grauguss oder andere
Materialien
Bedienungselemente (Türgriffe, Schiebergriffe, Rüttelrostgestänge oder andere Elemente)
Glaskeramiken, Glasdekorelemente (oder andere Elemente)
Oberflächenveränderungen der Glaskeramik durch
unterschiedliche thermische Belastungen, hervorgerufen durch Flammen oder Luft- oder Gasstromverwirbelungen, wie z.B. Russfahnen oder angesinterte Flugasche an der Scheibenoberfläche, sind keine Mängel.
5. Erwerbsnachweis
Der Zeitpunkt der Übergabe des Gerätes ist durch Vorlage des Kaufbeleges, wie Kassenbeleg, Rechnung
usw. und des vollständig ausgefüllten Olsberg-
Page 7
7
Inbetriebnahmezertifikates nachzuweisen. Des Weiteren
sind, innerhalb der Garantiezeiträume Kundendienstanforderungen nur mit dem ausgefüllten Formblatt Kundendienstanforderung zulässig. Dieses Formblatt erhält
Ihr Vertragspartner beim Olsberg - Kundendienst auf
telefonische Anforderung.
Ohne diese geführten Nachweise sind wir zu Leistungen
innerhalb der Garantiezeiträume nicht verpflichtet.
6. Ausschluss der Garantie
Wir übernehmen keine Garantie für Schäden durch
Transport (wie z. B. Glasbruch, Beschädigung der Keramik, sonstige Beschädigungen, Beschädigungen des
Kaminofens jeglicher Art hervorgerufen durch Transport). Transportschäden sind unverzüglich an den anliefernden Spediteur und an den Vertragspartner zu melden.
Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Anbauteilen, die durch
übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung sowie durch Fehler beim Aufstellen
und Anschließen des Gerätes auftreten.
Wir übernehmen keine Garantie bei Nichtbeachtung der
Aufstell- und Bedienungsanleitungen sowie bei Einbau
von Ersatz- und Zubehörteilen eines anderen (fremden)
Herstellers als Olsberg.
Der Garantieanspruch erlischt, wenn technische Veränderungen (am oder im Produkt) durch Personen durchgeführt wurden, die hierzu nicht durch Olsberg ermächtigt sind.
Keramikverkleidungen:
Sämtliche Keramiken der Olsberg-Produkte werden
entsprechend den Qualitätsrichtlinien der Arbeitsgemeinschaft Deutsche Ofenkachel e. V. in der jeweils
gültigen Ausgabe gefertigt. Zulässige Maßabweichungen (Längenmaße, Verwindung, Winkligkeit) sind dort in
Anlehnung an die gängigen Normen definiert. Haarrisse
sind zulässig, sie beeinträchtigen die Funktionsfähigkeit
der Keramik nicht. Jedes Keramikbauteil wird in Handarbeit hergestellt, Farbunterschiede bei Glasuren sowohl in Helligkeit als auch Farbtönung können von Keramikbrand zu Keramikbrand in Nuancen auftreten.
Diese Unterschiede können deutlich bei Lieferung von
einzelnen Ersatzteilkeramiken auftreten und sind kein
Grund zur Beanstandung. Die mechanischen Eigenschaften sind in Anlehnung an die gängigen Normen
definiert und werden fertigungstechnisch umgesetzt. Die
Beständigkeit der glasierten Oberfläche gegen Reinigungsmittel wird nach den gängigen Normen geprüft.
Natursteinverkleidungen:
Unsere Steinverkleidungen sind Naturprodukte. Unterschiedliche Maserungen, quarzähnliche Linien, Quarzeinschlüsse o. ä., Farbnuancen und Farbabweichungen,
unterschiedliche Steineinschlüsse o. ä. sind kein Beanstandungsgrund.
Die Einzigartigkeit dieser Naturprodukte führt dazu,
dass Sie ein Unikat in Ihrem Wohnzimmer installiert
haben. Für absolute Gleichheit der Verkleidungen stehen nur „künstliche“ Produkte zur Verfügung, d. h. Keramik oder Blech.
Die vorgenannten Abweichungen bei Keramik- und
Natursteinverkleidungen führen nicht zu Garantieleistungen.
7.
Rechte aus der Garantie
Innerhalb der Garantiezeit beseitigen wir alle Sachmängel, die nachweislich auf Produktions- und/oder Materialfehler zurückzuführen sind. Die Mangelbeseitigung
erfolgt nach unserer Wahl durch Reparatur oder Lieferung einer mangelfreien Sache, innerhalb eines angemessenen Zeitraumes, durch uns oder einem von uns
ermächtigten Fachbetrieb.
Der Sachmangel ist unverzüglich, spätestens jedoch
innerhalb von zwei Wochen nach Feststellung, über den
zuständigen Fachbetrieb an Olsberg zu melden. Bei
rechtzeitiger Anzeige des Sachmangels innerhalb der
Garantiezeit wird die Mangelbeseitigung auch nach
Ablauf der Garantiezeit vorgenommen.
Durch die Behebung eines Sachmangels im Rahmen
der Garantie verlängern sich die Garantiezeiträume für
das gesamte Produkt nicht.
In Fällen der Rücknahme von Waren ist Olsberg berechtigt, folgende Ansprüche auf Gebrauchsüberlassung und Wertminderung geltend zu machen:
a.) Aufwendungen wie Transport-, Montage-,
Versicherungskosten usw. in der tatsächlich
entstandenen Höhe
b.) Für Wertminderung und Nutzungsentschä-
digung für die Gebrauchsüberlassung der
gelieferten Ware gelten folgende Pauschalsätze:
•
im ersten Jahr 15% des bei Kauf gültigen Listenpreises ohne Abzüge
•
im zweiten Jahr 25% des bei Kauf gültigen Listenpreises ohne Abzüge
•
im dritten Jahr 30% des bei Kauf gültigen Listenpreises ohne Abzüge
8. Haftung
Weitergehende oder andere Ansprüche, insbesondere
solche auf Ersatz außerhalb des Gerätes entstandener
Schäden, sind, soweit eine Haftung nicht zwingend
gesetzlich angeordnet ist, ausgeschlossen.
Olsberg haftet nicht für mittelbare und unmittelbare
Schäden, die durch Geräte verursacht werden. Dazu
gehören auch Raumverschmutzungen, die durch Zersetzungsprozesse organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler
Belag auf Tapeten, Möbeln, Textilien und Ofenteilen
niederschlagen können. Auch Effekte des Fogging sind
von der Haftung ausgeschlossen.
9.
Kundendienst
Bei unberechtigter Inanspruchnahme unseres Kundendienstes gehen sämtliche Kundendienstkosten
(Fahrt- und Wegekosten, Fracht- und Verpackungskosten, Material- und Monteurkosten, zzgl. der gesetzlichen
Mehrwertsteuer) komplett zu Lasten des Auftraggebers.
10
. Hinweis
Wir möchten Sie darüber informieren, dass Ihnen unsere leistungsfähige Serviceorganisation auch nach Ablauf
der Garantiezeiträume kostenpflichtig zur Verfügung
steht. Ihre erste Anlaufstelle ist jedoch Ihr Fachbetrieb,
bei dem Sie Ihren hochwertigen Kaminofen gekauft
haben.
Für Serviceleistungen außerhalb dieser Garantiebedingungen erhalten Sie getrennte Kostenvoranschläge.
Page 8
8
Stove Caldera-Compact 23/526
Instruction Page 7 - 11
Contents
•
Foreword ................................................. Page 7
•
Technical Data ..................................................... 7
•
Regulations to be observed ............................... 7
•
Chimney design ................................................... 7
•
Combustion air supply ....................................... 8
•
Installing the stove .............................................. 8
•
Assembly sequence ............................................ 8
•
Operation ............................................................. 8
•
Cleaning ............................................................. 10
•
Spare parts ......................................................... 10
•
What to do if? .................................................... 11
Foreword
This stove is a top quality modern heating technology
product.
A large degree of user comfort and high fuel utilisation enable it to be used as high quality space heating, without having to do without the cosy atmosphere of an open fire.
Proper installation and correct handling and care are
indispensable for problem-free operation and a long
service life. Please therefore observe all the information given in these instructions. We are convinced
that you will then derive a great deal of pleasure from
this stove.Please keep these instructions in a safe
place so that you can read through them at the start
of each heating period.Should you find any transport
damage, please report it to your supplier immediately
as otherwise it will not be possible to correct the
damage free of charge.
Technical Data
- Nominal thermal output [kW] 6,0
- Room heat output [kW] 6,0
- Height to middle of the connector pipe with
the connection is at the back [mm] 1175
- Height to top edge of connector pipe with
the connection at the top [mm] 1304
- Connection pipe [mm]
∅
150
- max. Weight [kg] 240
- Heigt to middle
of combustion air connection [mm] 235
- Connection combustion air [mm]
∅
125
- Operating Mode Intermitting burning
Regulations to be observed
•
Local and building law regulations
•
The stove must be installed by a professional
and connected to the chimney.The specific national regulations for safe installation of the connector must be complied with.
•
The stove complies with EN 13240.
The heating stove’s fire door is self-closing; it is
therefore approved for connection to chimneys with
multiple connections.
It must be ensured that adequate combustion air is
available. If necessary, it must be fed from the outside.Please contact your local master chimney
sweep, specialist trader or skilled tradesman for professional advice.
Chimney design
The chimney design is according to DINௗ(1ௗ-1
and -2 or to the specific national regulations. The
chimney must comply with the temperature class
T400.
Necessary data
Closed operation
with billet wood / wood briquettes:
- Nominal thermal output ...........................6,0 / 6,0 kW
- Waste air mass flow rate ......................... 6,3 / 6,7 g/s
- Waste air temperature at
connection duct.....................................310 / 330 °C
- Minimum delivery pressure at
nominal thermal output .............................12 / 12 Pa
GB
Page 9
9
If the delivery pressures are too high, a delivery
pressure limiter (e.g. supplementary air device in the
chimney) must be fitted. It is purposeful to redetermine the delivery pressure when starting up the
stove. The measurement should be taken when the
chimney is warm.
Combustion air supply
Ensure an adequate combustion air supply.
Important: The combustion air inlet and convection
air openings may not be closed or covered!
Note: Extractor hoods or ventilation systems operat-
ed together with the fireplace in the same air compartment space can cause problems. Permissibility of
the joint operation must be clarified before the installation takes place.
External combustion air connection
In order to feed the combustion air to the stove externally via a pipe instead of from the room in which it
is installed, it is possible to screw a ∅125 mm combustion air pipe to the back of the stove, at the bottom. If the combustion air pipe installed is longer than
3m, calculations will have to be carried out to verify
an adequate supply of combustion air.
Installing the stove
The floor on which the stove is installed must be
even and horizontal. The stove may only be installed
on an adequate load-bearing floor. The stove can be
stood on a metal floor sheet or glass sheet to protect
the flooring. If the flooring or carpet is inflammable, a
stable and non-combustible spark protection plate
must be used. This must extend 50 cm to the front
and 30 cm to each side beyond the edge of the combustion chamber opening.
Assembly sequence
•
The Ø 150 stovepipe connection can be installed
at the top or rear.
•
The stove is supplied ready for connection from
above. If you wish to connect it at the rear, the
following steps must be carried out to make the
necessary modifications:
-
Unscrew the cover at the back
-
Unscrew the sealing cap at the back. Use a
screwdriver to secure the screws through the
connection pipe from turning too.
-
Unscrew the connection pipe through the rear
hole.
-
After successfully changing the sealing
cap/connection pipe close off the hole in the top
cover with the enclosed insertable cap.
•
Decide where the stove is to be installed. There
must be no objects made of combustible materials within a distance of 80 cm of the stove’s radiation area, measured from the combustion
chamber’s inspection glass, nor may any be
placed within this area subsequently.
Minimum distance from combustible or loadbearing walls: Lateral and rear: 10 cm
•
Install the pipe lining (provided on site) in the
chimney.The connection height can be individually specified for a top stovepipe connection, however should not exceed 1.5 m from the connector
sleeve. For the rear stovepipe connection heights
please refer the “Technical Data“ table. No combustible material is permitted within a radius of
20cm around the stove pipe.
•
Place the stovepipe (provided on site) on the
Ø160/Ø150mm transition piece of the stove.
•
Push the stove onto its planned position and
orient it so that the stovepipe fits into the pipe lining.
The stovepipe connections must be airtight. The
stovepipe must not protrude into the chimney.
Operation
Permissible fuels
The following fuels are approved:
•
Natural shopped wood in the form of billet wood
Maximum length: 33 cm
Circumference: approx. 30 cm
•
Wood briquettes to DIN EN 14691
Size class HP 2
Maximum length: 20 cm
Billet wood reaches a moisture content of 10 to 15
% after being stored outdoors for 2 to 3 years (only
covered at the top) and is then ideally suited for heating.
Freshly cut wood has a very high moisture content
and so burns badly. Apart from the very low calorific
value it is also harmful for the environment. The increased condensate and tar formation can lead to
fireplace and chimney sooting.
You will only achieve optimum combustion and heat
in an environmentally friendly way with these fuels.
Adding the fuel in small quantities avoids unnecessary emissions. Clean burning can be identified by
the fact that the firebrick becomes a light colour.
According to the (German) Federal Immissions
Control Act, it is forbidden e.g. to burn the following fuels in stoves:
•
Moist wood or wood treated with wood preservatives
•
Sawdust, chippings, grinding dust
•
Bark and chipboard waste
•
Slack coal
•
Other wastes
•
Paper and cardboard (except for igniting)
•
Straw
Page 10
10
Please note before heating for the first
time
•
Remove all accessories from the ash pan and
combustion chamber first.
•
The odour given off by the evaporation of the
protective coating disappears after the stove has
been burning for several hours (ventilate the
room well).
•
The stove has a high quality temperature resistant coat, which does not achieve its final
strength until the stove has been heated for the
first time.
- You should therefore never leave anything on
the stove and not touch the surfaces as the paint
coat could otherwise be damaged.
Igniting
•
Empty the ash pan if necessary and slide back
in.
•
Open the primary and secondary air controller.
•
Place and ignite the kindling materials (paper,
ignition cubes, kindling wood, etc.).
•
Close the door to the combustion chamber so
that the kindling material can catch fire.
•
As soon as the kindling material is burning well,
add a small quantity of fuel.
Using the air controller
Secondary air controller (S) Primary air controller (P)
The primary air controller (P) is located on the righthand side of the loading door and the secondary air
controller (S) is located on the left-hand side beneath
the loading door.
•
Move slide valve outwards ⇒Open
•
Move slide valve inwards ⇒Closed
Primary air controller...
... OPEN Ignition adjustment max. heating output
... ½ OPEN Nominal heat output with billet wood
... ½ OPEN Nominal heat output with wood
briquettes
... CLOSED glow
As the secondary air also contributes to the cleanliness of the glass pane, the secondary air controller
must always be moved in the direction of the open
position while the stove is lit.
As the performance of your stove is very much dependent on the chimney draught, the primary air controller has to be adjusted according to your own experience. Please note that you should not use your
stove if there is not an adequate air supply (slide
valve setting too low), as this causes the emissions
to increase.
Heating
•
Only place the quantity of fuel required to
achieve the heating requirement.
For a nominal heating output 6 kW:
- max. 1,5ௗNJELOOHWZRRGEXUQLQJWLPH!PLQ
- max. 1,8ௗNJZRRGEULTXHWWHV
burning time >45 min
•
Open the combustion chamber door slowly after
adding new fuel, as otherwise the combustion
gases can escape.
•
Empty the ash pan or combustion chamber in
good time. Otherwise it is possible for the combustion air intake to be blocked or for the grate to
be damaged.
•
Only remove the ash pan to empty it. Always
keep the ash door firmly shut during heating.
•
Clean the ash pan compartment regularly after
removing the ash pan to remove any ash that
may have been spilled (e.g. use a vacuum
cleaner).
Attention: Any stove and ash residues must
have been left to cool before being removed.
Heating during the transition period
Prerequisite for the stove to function well is the correct delivery pressure (chimney draught). This very
much depends on the external temperature. Therefore, if the external temperatures are high (above
16°C) the delivery pressure can be disrupted.
What to do?
•
Open the primary air controller as far as possible.
•
Only put on a small quantity of fuel.
•
Frequently stoke the ash.
Special information
The manufacturer’s guarantee expires if the stove is
significantly or permanently overloaded above the
nominal heating output, or if fuels other than those
listed are used.
•
The stove must only be used with the combustion
chamber doors shut
•
Never remove hot ashes. Only store ashes in a
fireproof, non-combustible container.
•
Attention: The surfaces get hot! Always use the
enclosed glove when operating the stove.
•
Never use white spirit, benzene or other inflammable, hazardous materials to ignite the fire.
Page 11
11
•
The combustion air supply fittings must never be
altered. In particular, it must be ensured that any
necessary combustion air pies are open while the
fireplace is being used.
•
Do not make any changes or modifications to the
stove
Cleaning
What?
How often?
Using what?
Inside of stove
at least 1x per year
hand brush,
vacuum cleaner
Connection piece
at least 1x per year
hand brush,
vacuum cleaner
Glass panel
as required
when cold,
using glass cleaner for stoves and
over glass
Replacement parts
Attention:
Please ask your specialist trader for any replacement
parts required. Always use original spare parts only.
In order to process your order as quickly as possible,
it is imperative that you send us the type and fabrication number given on the stove’s rating plate.
The stove identification plate is situated on the left
hand side in the wood storing compartment.
We recommend the relevant numbers here before
installing the stove to ensure that you always have
them to hand:
Type number: 23/________________
Fabrication number: __________________
What to do if?
... the stove doesn’t draw properly?
•
Is the chimney or the stovepipe not tight?
•
Has the chimney been incorrectly designed?
•
Is the external temperature too high?
•
Are the doors of other fireplaces connected to the
chimney open?
... the room doesn’t get hot?
•
Is the heating requirement too high?
•
Is the waste gas pipe blocked?
•
Is the combustion air supply been closed?
•
Is the chimney draught too low?
•
Is the wood used as fuel not dry?
... the stove gives off too much heat?
•
Is the combustion air supply open too wide?
•
Is the delivery pressure too high?
... the grate becomes damaged or slags are
formed?
•
The stove was overloaded.
•
The ash pan was not emptied in good time.
... a fault occurs?
•
Do not add any more fuel.
•
Do not open the combustion chamber door.
•
Allow the fire in the chimney to burn itself out in a
controlled fashion.
... the chimney catches fire?
•
Minimize the air supply to the stove and call the
fire department.
•
Inform the chimney sweep.
•
Have a professional determine the cause?
Page 12
12
Cheminée Caldera-Compact 23/526
Instructions Page 12 - 15
Table des matières
•
Préface ............................................... Page 12
•
Caractéristiques technique ........................... 12
•
Directives à respecter .................................... 12
•
Dimensions de la cheminée .......................... 12
•
Alimentation en air de combustion .............. 13
•
Installation du poêle ....................................... 13
•
Déroulement du montage .............................. 13
•
Manipulation ................................................... 13
•
Nettoyage ........................................................ 15
•
Pièces de rechange ........................................ 15
•
Que faut-il faire si? ......................................... 15
Préface
Ce poêle à cheminée est un produit de pointe de la
technique de chauffage moderne.
Un grand confort de manipulation et une mise à profit
élevée du combustible permettent d'employer ce four
comme chauffage intérieur de qualité sans devoir
renoncer à l'atmosphère douillet d'un feu de cheminée.
L'installation en bonne et due forme ainsi que le maniement et l'entretien correct du poêle sont indispensables pour assurer le parfait fonctionnement et une
longue durée de vie. C'est pourquoi il convient de
respecter toutes les indications de ce mode d'emploi.
Nous sommes convaincus que vous aurez beaucoup
de plaisir à l'emploi de ce poêle à cheminée.
Conservez bien ce mode d'emploi afin de trouver les
informations nécessaires sur la manipulation correcte
à chaque début de période de chauffage.
Si vous constatez une détérioration due au transport,
veuillez en informer immédiatement votre fournisseur, car sinon vous ne pourrez pas jouir du règlement gratuit du dommage.
Caractéristiques technique
- Rendement thermique nominal [kW] 6,0
- Puissance nominal à l’air [kW] 6,0
- Hauteur jusqu'au milieu du manchon
de raccord pour raccord arrière [mm] 1175
- Hauteur jusqu'au bord supérieur du manchon
de raccord pour raccord en haut [mm] 1304
- Manchons de raccord [mm]
∅
150
- max. Poids [kg] 240
- Hauteur jusqu’au milieu
du manchon de raccord [mm] 235
- Manchon de Raccord
air de combustion [mm]
∅
125
- Type de service : Combustion temporisée
Directives à respecter
•
Prescriptions locales et relatives à la législation
sur les constructions
•
Un spécialiste devra installer la poêle et raccorder
à la cheminée. Les prescriptions nationales doivent être respectées pour garantir une installation sûre
de la pièce de raccordement.
•
Le poêle correspond à la norme EN 13240.
Le poêle est muni d’une porte de foyer à fermeture
automatique. Son raccord sur des cheminées à occupation multiple est donc autorisé.
Il faut s'assurer que l'alimentation en air de combustion soit suffisante. Il faut éventuellement en assurer
l'alimentation à partir de l'extérieur. C'est pourquoi
veuillez en parler avec votre maître ramoneur, votre
commerçant spécialisé ou artisan.
Dimensions de la cheminée
Les dimensions de la cheminée répondent à la
norme ENௗ-1 et -2 selon les prescriptions nationales. La cheminée doit se conformer à la classe
de température T400.
Données nécessaires
Exploitation fermée avec
bois en bûches / briquette de bois:
- Puissance nominale.................................6,0 / 6,0 kW
- Débit massique
de gaz d’évacuation............................... 6,3 / 6,7 g/s
- Température de gaz d’évacuation
au manchon de raccord........................310 / 330 °C
- Pression de refoulement minimale à
puissance nominale ..................................12 / 12ௗ3D
F
Page 13
13
En cas de pressions de refoulement élevées, il faut
procéder à une réduction de la pression de refoulement (par ex. dispositif d'air additionnel dans la cheminée). Il est judicieux de déterminer une nouvelle
fois la pression de refoulement lors de la mise en
service. La mesure se fait toujours alors que la cheminée est chaude.
Alimentation en air de combustion
Il faut veiller à un apport d’air de combustion suffisant.
Attention : L’arrivée d’air tout comme les ouvertures
pour l’air pulsé ne doivent être ni fermées ni obstruées !
Remarque : Les hottes aspirantes ou les dispositifs
d’aréage qui sont exploités ensemble avec le foyer
dans un système de tirages interconnectés peuvent
être la source de problèmes. Il faut obtenir une autorisation pour leur exploitation commune avant de
procéder à l’installation.
Raccord d'air de combustion externe
Afin de pouvoir amener l'air de combustion à l'appareil non de la pièce où il se trouve mais de l'extérieur
par l'intermédiaire d'un conduit, il est possible de
visser sur la partie inférieure arrière de l'appareil un
raccord à air de combustion de ∅125 mm. Si le conduit d'air à combustion est plus long que 3m, il faut
fournir le calcul justificatif pour l'alimentation en air de
combustion.
Installation du poêle
Le sol doit être plan et horizontal. Le poêle ne peut
être posé que sur un sol suffisamment robuste. Pour
protéger le plancher, on pourra placer le poêle sur
une tôle ou une plaque de verre. En présence de
moquettes ou de tapis combustibles, il faut utiliser
une spark plaque de protection robuste et non combustible. Ce support de protection doit dépasser de
50 cm vers l'avant et de 30 cm sur les côtés à partir
de l'ouverture du foyer du poêle.
Déroulement du montage
•
On pourra raccorder au choix le tuyau du poêle
de Ø 150 mm en haut ou à l'arrière. L'appareil
sera livré déjà monté pour un raccordement en
haut. S'il doit être raccordé à l'arrière, il faudra
procéder de la manière suivante:
-
Dévisser à l'arrière le couvercle du recouvrement
-
Dévisser à l'arrière le couvercle de fermeture.
Bloquer les vis au travers du manchon de raccord avec une clé à vis pour qu'elles ne se dévissent pas en même temps.
-
Dévisser le manchon de raccord au travers du
trou arrière.
-
Après avoir remplacé le couvercle de fermeture/raccord de manchon par le couvercle
d'insertion, refermer le trou dans le capot.
•
Déterminer l'emplacement, aucun objet confectionné à partir de matériaux combustibles ne doit
se trouver ou être installé dans la zone de rayonnement du poêle, donc à une distance inférieure
à 80 cm, mesurée à partir de la vitre de la porte
du foyer.
Distance minimum de parois inflammables ou
de murs porteurs :
sur les côtés et à l'arrière 10 cm
•
Insérer la fourrure (incombant au maître
d'œuvre) dans la cheminée. La hauteur de raccordement peut être fixée individuellement pour
le raccord du tuyau de poêle en haut, mais ne
doit pas dépasser les 1,5 m à partir du manchon
de raccord. Hauteur de raccordement pour raccord du tuyau de poêle à l'arrière, cf. Tableau
„Caractéristiques techniques“. Pas de matériau
combustible dans un rayon de 20cm du tuyau de
poêle.
•
Enficher le tuyau de poêle (incombant au maître
d'œuvre) sur le raccord de réduction
Ø160/Ø150mm du poêle.
•
Glisser le poêle sur son emplacement prévu et
l'orienter de sorte que le tuyau s'adapte bien
dans la fourrure.
Les raccords de tuyaux de poêle doivent être
étanches. Le tuyau de poêle ne doit pas pénétrer
dans la cheminée.
Manipulation
Combustibles autorisés
Les combustibles énumérés dans ce qui suit, sont
autorisés:
•
Bois naturel en morceaux sous forme de bûches
Longueur maximale: 33 cm
Circonférence: ca. 30 cm
•
Briquette de bois selon DIN EN 14691
Ordre de grandeur HP 2
Longueur maximale: 20 cm
Le bois en bûches atteint un taux d'humidité de 10 à
15 % après un entreposage de 2 à 3 ans à l'air libre
(uniquement recouvert au-dessus) et aura alors la
qualité appropriée pour le chauffage.
Le bois fraîchement abattu a un taux d'humidité très
élevé et brûle donc très mal. En plus de ce potentiel
de chauffage très faible, il pollue l'environnement. La
formation élevée de condensat et de goudron peut
fortement encrassée le foyer et la cheminée.
Vous n'obtiendrez une combustion optimale et vous
chaufferez dans le respect de l'environnement
qu'avec ces combustibles. L'alimentation en combustible par portions permettra d'éviter des émissions
inutiles. Si les briques réfractaires prennent une couleur claire, cela signifie que la combustion se fait
proprement.
Page 14
14
Selon la loi fédérale relative à la protection contre
les émissions, il est interdit par ex. de brûler les
combustibles suivants dans les poêles à cheminée.
•
Bois humide resp. traité avec des produits de
préservation du bois
•
Sciure de bois, copeaux, poussière de meulage
•
Déchets d'écorce et d'agglomérés
•
Menus de houille bruts
•
autres déchets
•
Papier et carton
(sauf pour l'allumage)
•
Paille
À respecter avant la première mise en
service Chauffer
•
Sortir au préalable tous les accessoires du cendrier et du foyer.
•
L'odeur se produisant en raison de la vaporisation de la laque de protection disparaîtra lorsque
le poêle aura brûlé durant quelques heures (bien
aérer la pièce).
•
Le poêle est revêtu d'une laque de qualité résistante à la température qui n'atteindra sa solidité
définitive qu'après le premier échauffement.
-
C'est pourquoi ne placez rien sur le poêle et ne
touchez pas les surfaces, car vous risquez de
détériorer le laquage.
Allumage
•
Vider le cendrier le cas échéant et introduisez-le
à nouveau.
•
Ouvrir le vérin à air primaire et secondaire.
•
Poser et allumer la matériau d'allumage (papier,
cubes d'inflammation, bois d'allumage).
•
Fermer la porte du foyer afin que le matériau
d'allumage puisse bien prendre feu.
•
Dès que la matériau d'allumage s'est allumé, il
faut alimenter le feu tout d'abord avec une petite
quantité de combustible.
Manipulation du vérin à air
Vérin à air secondaire (S) Vérin à air primaire (P)
Le vérin à air primaire (P) se trouve à droite et le
vérin à air secondaire (S) se trouve à gauche sous la
porte d'alimentation.
•
Registre vers l'extérieur ⇒Ouvrir
•
Registre vers l'intérieur ⇒Fermer
Réglage de l'air de combustion
Vérin à air primaire …
... ouvert Position d'allumage rendement calorifique
maximal
.. ½ ouvert Rendement calorifique nominal avec des
bûches
.. ½ ouvert Rendement calorifique nominal avec des
briquettes de bois
... fermé Maintien de la braise
Puisque l'air secondaire contribue également à préserver les vitres propres, il faut toujours placer le
vérin à air secondaire dans le sens d'ouverture durant la combustion.
Puisque le rendement de votre poêle dépend fortement du tirage de votre cheminée, vous devrez régler
le vérin d'air primaire conformément à vos propres
expériences. Veillez ce faisant à ne pas exploiter
votre poêle en manque d'air (positionnement du tiroir
trop faible), car les émissions augmentent dans ce
cas-là.
Chauffer
•
N'alimenter que la quantité de combustible qui
correspond au besoin calorifique souhaité.
Pour le rendement calorifique nominal 6 kW:
- max. 1,5ௗNJGHERLVGHEûches;
durée de combustion >45 min
- max. 1,8ௗNJGHEULTXHWWHVGHERLV
durée de combustion >45 min
•
Ouvrir lentement la porte du foyer, car des gaz
de chauffage peuvent s'échapper.
•
Vider le cendrier ou le foyer à temps. Sinon
l'amenée d'air de combustion peut être obturée
ou le dispositif de grille peut s'endommager.
•
Ne sortir le cendrier que pour le vider. Toujours
laisser la porte du cendrier bien fermée durant
l'exploitation.
•
Enlever régulièrement la cendre qui aurait pu
s'échapper du tiroir lors de la sortie du cendrier
(par ex. avec un aspirateur).
Attention: L'appareil et les restes de cendres
doivent être refroidis.
Chauffer durant la période de transition
Une pression de refoulement correct (tirage de la
cheminée) est la condition préalable pour le bon
fonctionnement du poêle à cheminée. Cette pression
dépend fortement de la température extérieure. Si les
températures extérieures sont élevées (au-dessus de
16°C), une pression de refoulement insuffisante peut
causer des dysfonctionnements du poêle.
Que faire?
•
Ouvrir le vérin à air primaire au maximum.
•
N'alimenter qu'avec de petites quantités de combustible.
•
Attiser souvent la cendre.
Page 15
15
Indications spéciales
La garantie du fabricant expirera en cas de surcharge essentielle ou constante du poêle au-delà du
rendement calorifique nominal ainsi qu'en cas d'emploi d'autres combustibles que ceux indiqués plus
haut.
•
Il ne faut exploiter le poêle que si les portes du
foyer sont fermées.
•
Ne pas prélever de cendres chaudes. N'entreposer la cendre que dans ces conteneurs réfractaires et incombustibles.
•
Attention: Les surfaces deviennent brûlantes!
Toujours utiliser le gant ci-joint pour toute manipulation.
•
Ne jamais utiliser d'alcool, d'essence ou d'autres
substances inflammables pour l'allumage.
•
Il ne faut pas modifier les dispositions prises pour
l'alimentation en air de combustion. En particulier, il faut s'assurer que les conduits d'air de
combustion nécessaires sont ouverts durant l'exploitation du foyer.
•
Ne pas entreprendre de modifications sur le
poêle
Nettoyage
Quoi?
Combien de fois?
Avec quoi?
Intérieur du poêle
au moins 1 x par an
Balai, aspirateur
Pièce de raccord
au moins 1 x par an
Balai, aspirateur
Vitre
au besoin
à l'état froid
avec un nettoyant à vitre pour les
vitres de poêle et de four
Pièces de rechange
Attention:
Veuillez demander les pièces de rechange dont vous
aurez éventuellement besoin, auprès de votre commerçant spécialisé. Utiliser exclusivement des pièces
de rechange originales.
Afin de pouvoir traiter votre commande le plus rapidement possible, nous avons impérativement besoin
des numéros de série et de fabrication indiqués sur
la plaque signalétique.
La plaque signalétique se trouve sur le côté gauche,
dans le compartiment de stockage du bois.
Afin que vous ayez les numéros qui se trouvent sur la
plaque signalétique, à disposition, nous vous conseillons de les inscrire ici avant l'installation:
Numéro de série: 23/________________
Numéro de fabrication: __________________
Que faut-il faire si?
… le poêle ne tire pas bien?
•
La cheminée ou le tuyau de cheminée ne sont-ils
pas étanches?
•
La cheminée est-elle les dimensions correctes?
•
La température extérieure est-elle trop élevée?
•
La porte d’autres foyers, raccordés à la cheminée
est-elle ouverte?
… la pièce ne se réchauffe pas?
•
Le besoin en chaleur est-il trop élevé?
•
Le tuyau d’évacuation des gaz est-il bouché?
•
L’alimentation en air de combustion est-elle fer-
mée?
•
Le tirage de la cheminée est-il trop faible?
•
Le bois n’est-il pas sec?
… la charge du poêle émet-elle un puissance
thermique trop élevé?
•
L’alimentation en air de combustion est-elle trop
ouverte?
•
La pression de refoulement est-elle trop élevée?
… le dispositif de grille présente des détériora-
tions ou des scories se forment?
•
Le poêle est surchargé.
•
Le cendrier n’a pas été vidé à temps.
... une panne se produit?
•
Ne pas rajouter de combustible.
•
Ne pas ouvrir la porte du foyer.
•
Laisser se consumer le feu dans le poêle de ma-
nière en le surveillant.
… la cheminée brûle?
•
Réduire l’alimentation en air du poêle au minimum
et appeler les pompiers.
•
Informer le ramoneur.
•
Faire rechercher la cause par du personnel spé-
cialisé.
Page 16
16
Haard Caldera-Compact 23/526
Aanwijzing Pagina 16 – 19
Inhoudsoverzicht
Voorwoord ........................................ Pagina 16
Technische gegevens ...................................... 16
Voorschriften in acht te nemen ...................... 16
Schoorsteendimensionering ........................... 16
Toevoer van verbrandingslucht ..................... 16
Monteren van de haard .................................... 17
Montagevolgorde ............................................. 17
Bediening .......................................................... 17
Reiniging ........................................................... 18
Reservedelen .................................................... 18
Wat is,wanneer? ............................................... 19
Voorwoord
Deze haard is een eerste klas produkt van moderne
verwarmingstechniek.
Een groot bedieningscomfort en hoog brandstofverbruik maken de inzet als hoogwaardige
ruimteverwarming mogelijk, zonder op de behaaglijke
atmosfeer van een open haardvuur afstand te
moeten doen.
Een opstelling volgens de voorschrift evenals een
juiste hantering en onderhoud zijn voor een
storingsvrij bedrijf en een lange levensduur absoluut
noodzakelijk. Let U daarom alstublieft op alle
aanwijzingen in deze gebruiksaanwijzing. Wij zijn
overtuigd, dat U deze haard dan veel plezier zal
doen.
Bewaart U deze gebruiksaanwijzing zorgvuldig,
opdat U zich bij het begin van de stookperiode altijd
weer over de juiste bediening kunt informeren.
Zou U een transportschade vaststellen, meldt U dit
alstublieft onmiddellijk Uw leverancier, omdat anders
geen kosteloze schaderegeling mogelijk is.
Technische gegevens
- Nominaal warmtevermogen [kW] 6,0
- Ruimteverwarmingsvermogen [kW] 6,0
- Hoogte tot midden aansluitstomp bij
aansluiting achteraan [mm] 1175
- Hoogte tot OK aansluitstomp bij
aansluiting boven [mm] 1304
- Aansluitstomp [mm] Ø 150
- max. Gewicht [kg] 240
- Hoogte tot midden aansluitstomp
verbrandingslucht [mm] 235
- Aansluitstomp verbrandingslucht [mm] Ø 125
- Model: haard met korte stooktijd
Voorschriften in acht te nemen
•
Plaatselijke en bouwgerechtelijke voorschriften.
•
De haard moet door een vakman gemonteerd en
aan de schoorsteen aangesloten worden. De
specifieke voorschriften van het land moeten voor
een veilige installatie van het verbindingsstuk in
acht genomen worden.
•
De haard vervult de EN 13240
De haard bezit een verbrandingsruimtedeur die
automatisch sluit en is dus goedgekeurd voor de
aansluiting aan meervoudig bezette schoorstenen.
Voor een toereikende toevoer van de verbrandingslucht moet worden gezorgd. Eventueel moet deze
van buiten worden toegevoerd. Spreekt U daarom met
Uw regionale schoorsteen-vegermeester,
vakhandelaar of ambachtsman.
Schoorsteendimensionering
De schoorsteendimensionering gebeurt naar
ENௗ-1 en -2 resp. maar de specifieke
voorschriften van het land. De schoorsteen moet in
overeenstemming zijn met de temperatuurklasse
T400.
Noodzakelijke gegevens
Gesloten bedrijf
met kloofhout / houtbriket:
- Nominaal warmtevermogen.....................6,0 / 6,0 kW
- Uitlaatgasmassastroom ...........................6,3 / 6,7 g/s
- Uitlaatgastemperatuur
op de aansluitstomp..............................310 / 310 °C
- Minimum persdruk bij
nominaal warmtevermogen.......................12 / 12ௗ3D
Bij te hoge persdrukken is een persdrukbegrenzing
(bijv. nevenluchtinrichting in de schoorsteen) vereist.
Het is doelmatig, bij de ingebruikneming de persdruk
nogmaals te bepalen. De meting gebeurt telkens bij
een warme schoorsteen.
Toevoer van verbrandingslucht
Er moet voor voldoende toevoer van verbrandingslucht gezorgd worden.
Opgelet: verbrandingsluchtinlaat en convectieopeningen mogen niet afgesloten of afgedekt worden!
NL
Page 17
17
Opmerking: afzuigkappen of ventilatietechnische
voorzieningen die samen met de stookplaats in
dezelfde kamerluchtverbinding gebruikt worden,
kunnen problemen veroorzaken. De goedkeuring voor
het gemeenschappelijke gebruik moet vóór de
installatie geregeld zijn.
Externe verbrandingsluchtaansluiting
Om de verbrandingslucht van het apparaat niet de
opstelruimte maar extern over een leiding aan te
voeren, bestaat de mogelijkheid aan het apparaat
achteraan beneden een verbrandindingsluchtleiding
∅
125 mm aan te schroeven. Wordt de verbrandingsluchtleiding langer als 3m uitgevoerd, dan moet het
rekenkundig bewijs voor de verbrandingsluchtverzorging worden geleverd.
Monteren van de haard
De plaatsingsbodem moet vlak en waterpas zijn. De
haard mag slechts op vloeren met voldoende
draagvermogen geplaatst worden. Ter beveiliging van
de vloer kan de haard op een bodemplaat of een
glasplaat worden gezet. Bij een brandbare vloer of
tapijtvloer moet een stabiele en onbrandbare
vonkenopvangnet plaat worden gebruikt. Deze moet
naar voor om 50 cm en zijdelings om 30 cm over de
voorhaardopening van de haard uitsteken.
Montagevolgorde
•
De aansluiting van de kachelpijp Ø 150 mm kan
naar keuze boven- of achteraan plaatsvinden. Het
apparaat wordt voor een aansluiting boven
voorgemonteerd geleverd. Moet achteraan
worden aangesloten, dan moet in de volgende
stappen worden omgemonteerd:
-
Bekledingsdeksel achteraan afschroeven
-
Afsluitdeksel achteraan afschroeven. De
schroeven door de aansluitstomp tegen
meedraaien met een schroefsleutel borgen.
-
De aansluitstomp door het achterste gat
losschroeven.
-
Na plaatsgevonden wissel afsluitdeksel / aansluitstomp met het bijgevoegde inlegdekselckel het
gat in de afdekkap sluiten.
•
Montageplaats vastleggen. In het stralingsbereik
van de haard mogen tot en met een afstand van
80 cm., gemeten vanaf de zichtruit van de
vuurhaarddeur, geen voorwerpen uit brandbaar
materiaal voorhanden zijn of worden neergezet.
De minimumafstand tot brandbare of dragende muren: Zijdelings en achteraan 10 cm
•
Pijpvoering (bouwzijdig) in de schoorsteen
inbouwen. De aansluithoogte kan bij de
kachelpijpaansluiting boven individueel worden
vastgelegd, mag echter niet meer dan 1,5 m.
vanaf de aanluitstomp bedragen. Aansluithoogte
bij kachelpijpaansluiting zie tabel "Technische
gegevens". Er mag zich binnen een radius van
20cm rond de kachelpijp geen brandbaar
materiaal bevinden.
•
Kachelpijp (bouwzijdig) op overgangsstuk Ø 160 /
Ø 150 mm. van de haard steken.
•
Haard aan de voorgeziene plaats schuiven en zo
uitrichten, dat de kachelpijp in de pijpvoering past.
De kachelpijpaansluitingen moeten dicht zijn. De
kachelpijp mag niet in de schoorsteen
binnensteken.
Bediening
Toelaatbare brandstoffen
De onderstaande aangevoerde brandstoffen zijn
toelaatbaar:
•
Zuivere houtstukken in de vorm van kloofhout.
Maximale lengte: 33 cm
Omvang: ca. 30 cm
•
Houtbriket volgens DIN EN 14691
Grootteklasse HP 2
Maximale lengte: 20 cm
Kloofhout bereikt na een opslag van 2 tot 3 jaar in
de open lucht (slechts boven afgedekt) een
vochtigheid van 10 to 15% en is dan 't best voor het
stoken geschikt.
Vers gehakt hout heeft een heel hoge vochtigheid
en brandt daarom slecht. Naast de heel geringe
verwarmingswaarde belst het aanvullend het milieu.
De verhoogde condensaat- en teervorming kan de
aanleiding zijn, dat de haard en de schoorsteen vol
roet en teer geraken.
Slechts met deze brandstoffen bereikt U een
optimale verbranding en stookt U milieuontziend.
Door de brandstoftoevoer in gedeeltelijke
hoeveelheden wordt een onnodige emissie
vermeden. Een zuivere afbrand herkent U daaraan,
dat de chamotte helder verkleurd.
Volgens de nationale Emissiebeschermingswet is het
verboden, bijv. de volgende brandstoffen in haarden
te verbranden:
•
Vochtig resp. met houtconserveermiddelen
be-handeld hout
•
Houtzaagsel, spaanders, slijpstof
•
Schors- en spaanderplaatresten
•
Steenkoolgruis
•
andere afvallen
•
papier en karton (buiten om aan te steken)
•
stro
Neemt U in acht voor het eerste stoken
•
Vooraf alle toebehoren uit de aslade en
verbrandings-ruimte verwijderen.
•
De optretende geur door het verdampen van de
beschermingsverlakking verdwijnt, wanneer de
haard meerdere uren heeft gebrand (ruimte goed
ontluchten).
Page 18
18
•
De haard is met een hoogwaardige
temperatuurbesten-dige laklaag voorzien, die zijn
definitieve vastheid eerst na het eerste
verwarmen bereikt.
•
Zet U daarom niets op de haard en beroert U
de oppervlakken niet, omdat anders de laklaag
kan worden beschadigd.
Aansteken
•
Aslade event. ledigen en weer inschuiven.
•
Primaire en secundaire luchtregelaar openen.
•
Aansteekmateriaal (papier, aansteekblokje,
aansteek-hout enz.) opleggen en aansteken.
•
Verbrandingsruimtedeur sluiten, opdat het
aansteekma-teriaal goed kan beginnen te
branden.
•
Zodra het aansteekmateriaal begint te branden
moet een verdere, vooreerst keine hoeveelheid
brandstof worden toegevoegd.
Bediening van de luchtafsteller
Secundaire luchtregelaar (S) Primaire luchtregelaar (P)
De primaire luchtregelaar (P) bevindt zich rechts en
de secundaire luchtregelaar (S) links onder de
vuldeur.
•
Schuif naar buiten ⇒open
•
Schuif naar binnen ⇒gesloten
Instellen van de verbrandingslucht
Primaire luchtafsteller
... OPEN Ansteekpositie max.
verwarmingsvermogen
... ½ OPEN Nominaal
verwarmingsvermogen met
kloofhout
... ½ OPEN Nominaal
verwarmingsvermogen met
hout-briketten
... GESLOTEN Gloed houden
Omdat de secundaire lucht ook voor de zuiverheid
van de ruit een bijdrae levert, moet de secundaire
luchtregelaar bij afbrand altijd in richting open worden
gezet.
Omdat het vermogen van Uw haard sterk van de
schoorsteentrek afhankelijk is, moet de primaire
luchtafsteller in overeenstemming met Uw eigen
ervaringen worden afgesteld. Let U erop, dat U Uw
haard niet met luchtgebrek (schuifpositie te klein)
gebruikt, omdat daardoor de emmissies stijgen.
Stoken
•
Slechts de hoeveelheid brandstof opleggen, die
in overeenstemming met de warmtebehoefte
wordt benodigd.
Voor nominaal verwarmingsvermogen 6 kW:
- max. 1,5ௗNJNORRIKRXWEUDQGGXXU!PLQ
- max. 1,8ௗNJKRXWEULNHWWHQ; brandduur >45 min
•
De verbrandingsruimtedeur bij het toevoegen
langzaam openen, omdat anders kookgas kan
uitstromen.
•
Aslade of verbrandingsruimte tijdig ledigen.
Anders belemmering van de verbrandingsluchttoevoer of beschadiging van de
roosterinrichting mogelijk.
•
Aslade slechts voor het ledigen eruitnemen.
Gedurende het verwarmingsbedrijf de asdeur
altijd vast gesloten houden.
•
Asladevak regelmatig bij uitgenomen aslade van
event. daarnaast gevallen as reinigen (bijv. met
stofzuiger).
Opgelet:Toestel en asresten moeten afgekoeld
zijn.
Stoken gedurende de overgangstijd
•
Vereiste voor een goede functie van de haard is
de juiste persdruk (schoorsteentrek). Deze is
veel van de buitentemperatuur afhankelijk. Bij
hogere buitentemperaturen (meer dan 16° C.)
kan dit daardoor storingen door ontbrekende
persdruk veroorzaken.
Wat is te doen?
•
Primaire luchtafsteller maximaal openen.
•
Slechts een kleine hoeveelheid brandstof
opleggen.
•
As dikwijls oppoken.
Bijzondere aanwijzingen
Bij eenbelangrijke of voortdurende overbelasting van
de haard boven het nominaal verwarmingsvermogen
uit evenals bij gebruik van andere als de genoemde
brandstoffen, vervalt de garantie van de producent.
•
De haard mag slechts met gesloten
verbrandingsruimte-deuren worden gebruikt.
•
Geen hete as uitnemen. As slechts in een
vuurvaste, onbrandbare reservoir opslaan.
•
Opgelet: De oppervlakken worden heet. Voor de
bediening altijd de bijgevoegde handschoen
gebruiken.
•
Nooit spiritus, benzine of andere licht
ontvlambare stoffen voor het aansteken
gebruiken.
•
De voorzieningen voor de verbrandingsluchtverzorging mogen niet worden veranderd. Vooral
moet verzekerd blijven, dat noodzakelijke
verbrandingsluchtleidingen gedurende het bedrijf
van de stookplaats open zijn.
•
Er mogen geen veranderingen aan de haard
uitgevoerd worden.
Page 19
19
Reiniging
Wat?
Hoe vaak?
Waarmee
Haard binnen
tenm. 1x per jaar
Handveger,
stofzuiger
Verbindingsstuk
tenm. 1x per jaar
Handveger,
stofzuiger
Glasruit
naar behoefte
in koude toestand met
glasreinigingsmiddel voor
haard- en ovenruiten
Reservedelen
Opgelet:
Eventueel benodigde reservedelen bestelt U
alstublieft bij Uw vakhandelaar. Er mogen uitsluitend
originele reserveonderdelen gebruikt worden.
Om Uw order zo snel mogelijk te behandelen,
benodigen wij in ieder geval de op het apparaatbord
aangegeven type- en fabrikatienummer.
De kenplaat van het toestel bevindt zich op de
linkerkant van het voorraadvakklep.
Opdat U de op het apparaatbord bevindende
nummers bij de hand heeft, wordt aanbevolen, deze
voor de installatie hier te registreren:
Typenummer: 23/_____________
Fabrikatienummer: ________________
Wat is, wanneer?
... de haardkachel niet goed trekt?
•
Is de schoorsteen of de kachelpijp ondicht?
•
Is de schoorsteen niet juist gedimensioneerd?
•
Is de buitentemperatuur te hoog?
•
Is de deur van andere, aan de schoorsteen-
aangesloten vuurhaarden open?
... de ruimte niet warm wordt?
•
Is de warmtebehoefte te groot?
•
Is de gasafvoerbuis verstopt?
•
Is de luchttoevoer afgesloten?
•
Is de schoorsteentrek te laag?
•
Is het brandhout niet droog?
... het haardinzetstuk een te hoog
verwarmingsvermogen afgeeft?
•
Is de luchttoevoer te ver geopend?
•
Is de persdruk te hoog?
... schade aan de roosterinrichting optreedt of
zich slakken vormen?
•
De haardkachel werd overbelast.
•
De aslade werd niet tijdig geledigd.
... wanneer er een storing optreedt?
•
Geen brandstof aanvullen.
•
Verbrandingsruimtedeur niet openen.
•
Vuur in de haardkachel gecontroleerd laten
uitbranden.
... de schoorsteen brandt?
•
Luchttoevoer naar de kachel minimaliseren en de
brandweer waarschuwing.
•
Schoorsteenveger informeren.
•
Oorzaak door geschoold personeel laten
onderzoeken.
Page 20
20
Estufa de chimenea Caldera-Compact 23/526
Manual de instrucciones Página 20 - 24
Contenido
•
Prólogo .............................................. Página 20
•
Características técnicas .................................. 20
•
Prescripciones a observar .............................. 20
•
Dimensionado de la chimenea ....................... 20
•
Suministro de aire de combustión.................. 21
•
Cómo instalar la estufa de chimenea ............. 21
•
Secuencia del montaje .................................... 21
•
Manejo ............................................................... 21
•
Limpieza ............................................................ 22
•
Recambios ........................................................ 22
•
¿Qué hay que hacer si …? .............................. 23
Prólogo
Esta estufa de chimenea es un producto punta de la
técnica de calefacción.
Su manejo tan confortable y su buen aprovechamiento del combustible, permite que se la use como
calefacción de primera calidad para recintos, sin
tener que desistir del ambiente hogareño de un fuego de chimenea.
La colocación reglamentaria, así como el manejo y
cuidado perfectos, son imprescindibles para que la
estufa trabaje sin obstáculos y para que dure mucho.
Por esta razón, le rogamos que observe todas las
advertencias que se hacen en estas instrucciones.
Estamos convencidos que, en ese caso, su estufa de
chimenea le proporcionará gran placer.
Guarde estas instrucciones en sitio seguro para que
al comenzar el periodo de calefacción pueda informarse sobre el manejo correcto.
Si apreciada algún daño que haya podido producirse
en el transporte, le rogamos que así lo comunique de
inmediato a su proveedor, ya que, de los contrario,
nos es imposible una restitución gratuita de los
daños.
Características técnicas
- Potencia calorífica nominal [kW] 6,0
- Potencia suminstrada al aire [kW] 6,0
-
Altura hasta el centro de la
tubuladura de empalme con
empalme detrás [mm] 1175
- Altura hasta el borde superior
de la tubula-dura de empalme
con empalme arriba [mm] 1304
- Tubuladura de empalme [mm] Ø 150
- max. Peso [kg] 240
- Altura hasta el centro de la
tubuladurea de empalme
aire de combustión [mm] 235
- tubuladura de empalme
aire de combustión [mm] Ø 125
- Clase de funcionamiento: Combustión temporal
Prescripciones a observar
•
Prescripciones locales y de la Ley de la
Construcción.
•
La estufa de chimenea debe ser instalada por un
experto del ramo y empalmada a la chimenea.
Hay que observar las prescripciones específicas
del país para realizar una instalación segura de
la pieza de unión.
•
La estufa de chimenea corresponde a la norma
EN 13240.
La estufa de chimenea dispone de una puerta de
hogar que cierra automáticamente, por lo que está
autorizada para la conexión a chimeneas de
ocupación múltiple.
Se tiene que proporcionar una alimentación suficiente con aire de combustión. Quizá haya que alimentarlo por fuera. Consulte a este respecto a su deshollinador regional, al concesionario del ramo o a un
especialista del ramo.
Dimensionado de la chimenea
La chimenea se dimensiona de conformidad con la
norma ENௗ-1 y -2 o bien con las prescripciones
específicas del país. La chimenea debe cumplir con
la clase de temperatura T400.
Datos necesarios
Funcionamiento cerrado con
leña natural / briquetas de madera:
- Potencia calorífica nominal ..................... 6,0 / 6,0 kW
- Caudal másico
del gas de escape ..................................6,3 / 6,7 g/s
- Temperatura del gas de escape
en el tubuladura de empalme............... 310 / 330 °C
- Presión de elevación mínima a
una potencia calorífera nominal ............... 12 / 12ௗ3D
E
Page 21
21
Con presiones de elevación demasiado altas hay
que limitar esta presión (p.ej., dispositivo de aire
adicional en la chimenea). Es conveniente determinar una vez más la presión de elevación al poner la
estufa de chimenea en marcha. La medición se hace
respectivamente con la chimenea caliente.
Suministro de aire de combustión
Proporcionar el suficiente suministro de aire de
combustión.
Atención: ¡No cerrar ni cubrir la entrada del aire de
combustión ni las aberturas del aire de convección!
Nota: Las campanas extractoras de humos y las
instalaciones técnicas de ventilación que funcionan
junto con el hogar en la misma unión del aire del
recinto pueden ocasionar problemas. Hay que
aclarar la admisibilidad del funcionamiento conjunto.
Empalme del aire de combustión externo
Para alimentar al aparato el aire de combustión no
del recinto donde está instalado, sino desde fuera vía
una tubería, existe la posibilidad de empalmar en el
aparato, detrás abajo, una tubería para el aire de
combustión de 125 mm de diámetro. Si la tubería del
aire de combustión es de más de 3 metros de largo,
entonces tiene que demostrarse matemáticamente la
alimentación del aire de combustión.
Cómo instalar la estufa de chimenea
El suelo para colocar la estufa tiene que ser plano y
horizontal. La estufa de chimenea solamente debe
instalarse sobre suelos con la suficiente capacidad
de carga. La estufa de chimenea puede colocarse
sobre una chapa o una plancha de cristal para proteger así el suelo. Tratándose de suelo o alfombras
inflamables se usa una spark placa de protección
estable y incombustible.Éste tiene que sobresalir en
50 cm por delante y en 30 cm por los costados de la
abertura del hogar de la estufa de chimenea.
Secuencia del montaje
•
El tubo de la estufa de 150 mm de diámetro puede empalmarse a elección arriba o detrás.
El aparato se suministra premontado para ser
empalmado arriba. Si se le debe empalmar por
detrás, entonces hay que dar los pasos a saber:
-
Destornillar la tapa del revestimiento detrás.
-
Destornillar la tapa de cierre detrás. Asegurar
con una llave los tornillos por la tubuladura de
empalme, de forma que no giren al mismo tiempo.
-
Desenroscar la tubuladura de empalme por el
agujero trasero.
-
Realizado el cambio tapa de cierre/tubuladura de
empalme, cerrar el agujero en la cubierta con la
tapa de inserción que se adjunta.
•
Hay que determinar el lugar para instalar la estufa. En el área de irradiación de la estufa de chimenea no deben existir ni ponerse objetos algu-
nos hechos de materiales inflamables hasta a
una distancia de 80 cm, medida a partir del cristal de la puerta del hogar.
Distancia mínima con paredes combustibles
o maestras: Por el costado y detrás 10 cm
•
Hay que montar en la chimenea el forro del tubo
(a poner por el cliente). Si se empalma el tubo de
la estufa arriba, puede fijarse individualmente la
altura del empalme, pero no debe exceder 1,5
metros a partir de la tubuladura de empalme. En
caso de empalmar el tubo por atrás, véase en el
cuadro “Características técnicas”. En un radio de
20 cm alrededor del tubo de la estufa no debe
haber material combustible.
•
Hay que meter el tubo de la estufa (a poner por
el cliente) en la pieza reductora de 160/150 de
diámetro de la estufa de chimenea.
•
Hay que desplazar la estufa de chimenea al lugar previsto para su colocación y alinearla de
forma que el tubo de la estufa quepa en el forro
del tubo.
Los empalmes de los tubos de la estufa tienen
que ser herméticos. El tubo de la estufa no debe
sobresalir por dentro de la chimenea.
Manejo
Combustibles admisibles
Son admisibles los combustibles a saber:
•
Leña natural
Longitud máxima: 33 cm
Perímetro: 30 cm aprox.
•
Briquetas de madera según DIN EN 14691
Clase de tamaños HP 2
Longitud máxima: 20 cm
Después de almacenar la leña al aire libre (sólo tapada por arriba) de 2 a 3 años, alcanza ésta una
humedad del 10 al 15 % y se apropia inmejorablemente para calentar.
La madera recién talada es muy húmeda, por lo cual
arde mal. No sólo es malo su valor calorífero, sino
que, además, supone adicionalmente una carga para
el medio ambiente. La mayor formación de condensado y de alquitrán puede conducir a que se deposite hollín en la chimenea y en el aparato.
Sólo con estos combustibles consigue una combustión óptima y caldea protegiendo el medio ambiente.
Echando la madera en cantidades parciales, se evita
una emisión innecesaria. Si el quemado es idóneo, la
chamota toma un color claro.
Page 22
22
La Ley Federal de Protección contra Inmisiones
prohíbe quemar en las estufas de chimenea,
p.ej., los combustibles a saber:
•
Madera húmeda o bien la tratada con conservantes para madera
•
Serrín, virutas, polvo de esmerilado
•
Residuos de planchas de cortezas y de virutas
•
Carbonilla
•
Otros residuos
•
Papel y cartón (a excepción para encender)
•
Paja
A observar antes de calentar por primera
vez
•
Se tienen que sacar antes de la caja de las cenizas y del hogar todos los accesorios.
•
El olor que se produce al evaporarse la capa de
laca protectora desaparece después de que la
estufa de chimenea haya funcionado varias horas (ventílese bien la habitación).
•
La estufa de chimenea está recubierta con una
capa de laca de alto valor resistente a la temperatura, que alcanza su consistencia definitiva
primeramente después del primer calentamiento.
•
Por esta misma razón, no ponga nada sobre la
estufa y no toque la superficie ya que, de lo contrario, se puede dañar la capa de laca.
Cómo encender
•
Si fuere necesario, hay que vaciar la caja de las
cenizas y volverla a meter.
•
Abrir los reguladores del aire primario y secundario.
•
Póngase el material de encendido (papel, cubitos, madera, etc.) y préndalo.
•
Se cierra la puerta del hogar para que pueda
quemarse bien el material de encendido.
•
Tan pronto como se haya consumido el material
de encendido, se pone otra cantidad, primeramente pequeña, de combustible.
Cómo manejar los reguladores del aire
Regulador del aire secondario (S) Regulador del aire primario (P)
El regulador del aire primario (P) se halla a la derecha y el del aire secondario (S), a la izquierda por
debajo de la puerta de carga.
•
Registro hacia fuera ⇒Abierto
•
Registro hacia dentro ⇒Cerrado
Cómo ajustar el aire de combustión
Regulador del aire primario …
ABIERTO Posición de encendido
Potencia de caldeo máxima
½ ABIERTO Potencia de caldeo nominal
con leña.
½ ABIERTO Potencia de caldeo nominal
con briquetas de madera
CERRADO Mantener las brasas
Debido a que el aire secundario contribuye también a
la limpieza del cristal, al producirse residuos, el regulador del aire secundario tiene que ponerse siempre
en dirección a abierto.
Ya que la potencia de su estufa de chimenea depende de cómo tire la chimenea, el regulador del aire
primario tiene que ajustarse en correspondencia a
las experiencias que haga Usted mismo. Ponga
atención en que su estufa de chimenea no trabaje
con déficit de aire (posición demasiado pequeña de
la corredera) ya que, de lo contrario, aumentan las
emisiones.
Cómo calentar
•
Ponga sólo la cantidad de combustible que se
necesite en correspondencia al calor que se requiera.
Para una potencia de caldeo nominal de 6 kW:
- máx. 1,5ௗNJGHOHña;
duración de la combustión >45 min
- máx. 1,8ௗNJGHEULTXHWDVGHPDGHUD
duración de la combustión >45 min
•
Al volver a echar combustible hay que abrir
lentamente la puerta del hogar ya que, de lo
contrario, pueden salir gases calientes.
•
Vacíe a tiempo la caja de las cenizas o el hogar
ya que, de lo contrario, es posible que se obstaculice la alimentación de aire de combustión o
que se dañe el dispositivo de rejilla.
•
Quite la caja de las cenizas sólo para vaciarla.
Durante el calentamiento tiene que mantenerse
siempre bien cerrada la trampilla de la ceniza.
•
Sacada la caja de las cenizas, elimine con regularidad la ceniza que pueda haberse vertido al
lado en el compartimiento de la caja (use, p.ej.,
una aspiradora).
Atención: Tienen que haberse enfriado el aparato y los restos de ceniza.
Page 23
23
Cómo calentar durante el tiempo de
transición
Requisito para que la estufa de chimenea funcione
bien es tener una presión de elevación (tiro de la
chimenea) correcta.
Ésta depende considerablemente de la temperatura
exterior. Por esta razón, con temperaturas exteriores
más altas (de más de 16 °C), pueden presentarse
perturbaciones debidas a que la presión de elevación
es demasiado baja.
Qué hacer?
•
Abrir al máximo el regulador del aire primario.
•
Echar sólo una cantidad pequeña de combustible.
•
Hurgonear más frecuentemente la ceniza.
Advertencias especiales
Con una sobrecarga importante o constante de la
estufa de chimenea por encima de la potencia calorífica nominal, así como al usar otros combustibles
que los mencionados, se rescinde la garantía del
fabricante.
•
La estufa de chimenea debe usarse sólo estando
cerradas las puertas del hogar.
•
No saque ceniza caliente. Guarde la ceniza sólo
en recipientes a prueba de fuego, incombustibles.
•
Atención: ¡Se calientan las superficies! Para el
manejo hay que ponerse siempre el guante que
se adjunta.
•
Para encender no debe usarse jamás alcohol de
quemar, gasolina ni otras sustancias inflamables.
•
No deben modificarse las medidas tomadas para
alimentar el aire de combustión. Especialmente
tiene que seguir siendo seguro que los conductos del aire de combustión necesarios estén
abiertos durante el funcionamiento del hogar.
•
No realizar cambios en la estufa de chimenea.
Limpieza
¿Qué?
¿Cuántas veces?
¿Con qué?
Interior de la estufa de chimenea
1 vez al año como mínimo
Escoba de mano, aspiradora
Pieza de unión
1 vez al año como mínimo
Escoba de mano, aspiradora
Cristal
según necesidad
En estado frío con un limpiacristales de
chimeneas o estufas
Page 24
24
Recambios
Atención:
Pida de su concesionario los recambios que pueda
necesitar. Utilizar exclusivamente piezas de repuesto
originales.
Para poder tramitar tan rápidamente como sea posible su pedido, necesitamos imprescindiblemente los
números del tipo y de fabricación indicados en la
placa de características del aparato.
La etiqueta del dispositivo se encuentra en el lado
izquierdo del compartimento de almacenamiento de
leña.
Para que tenga a mano los números que se
encuentran en la placa de características,
recomendamos que, antes de instalar, apunte aquí:
Número de tipo: 23/_______________
Número de fabricación
: _________________
¿Qué hay que hacer si …?
… tira mal la estufa de chimenea?
•
¿No es estanca la chimenea o el tubo de la
estufa?
•
¿Está mal dimensionada la chimenea?
•
¿Es demasiado alta la temperatura exterior?
•
¿Está abierta la puerta de otros hogares unidos a
la chimenea?
… no se calienta el recinto?
•
¿Se necesita demasiado calor?
•
¿Está obstruido el tubo de escape del gas?
•
¿Está cerrada la entrada de aire de combustión?
•
¿Es insuficiente el tiro de la chimenea?
•
¿No está seca la maderas a quemar?
… ofrece demasiada potencia calorífica la
chimenea?
•
¿Está demasiado abierta la entrada de aire de
combustión?
•
¿Es demasiado alta la presión de elevación?
… se producen daños en la rejilla o se forma
escoria?
•
Se ha sobrecargado la estufa de chimenea.
•
¿No se ha vaciado a tiempo la caja de las ceniza?
... se produce una avería?
•
No añadir combustible.
•
No abrir la puerta de hogar.
•
Deje que el fuego en la estufa de chimenea se
vaya consumiendo bajo control.
... arde la chimenea?
•
Reducir al mínimo la entrada de aire
en el hogar y avisar a los bomberos.
•
Informar al deshollinador.
•
Encargar a personal especializado
a búsqueda de la causa.
Olsberg GmbH
Hüttenstraße 38
59939 Olsberg
T +49 2962 805-0
F +49 2962 805-180
[email protected]
olsberg.com
3) 78/4623.5261 07/2015
Loading...
