OLI MICRO MVE Short Installation Operating Instructions

ENG

ITA

Section 0 – DESCRIPTION

MVE electric vibrators are designed and constructed in accordance with the following applicable standards:

- CEI EN 60034-1 - EN 61241-0 - EN 61241-1

- Conformity to Directive 94/9 CE according to category3D, and to Directive 2006/42/CE

- UL 1004 - UL 1836 - CSA 22.2 N°25 - CSA 22.2 N°100 - CSA 22.2 N°145
The general features of the MVE series of electric vibrators are listed below:

- Insulation Class F

- Standard tropicalization

- Protection IP 66/TENV NEMA 4

- Operating temperature: –20°C to + 40°C

Section 1 – GENERAL REGULATIONS

Read these instructions carefully before using the equipment,and keep the manual in a safe place for future reference.On receiving the product please check that:

- the packing is not damaged to such an extent as to have damaged the product.

- there is no external damage to the product.

- the electrical supply corresponds to the order specications; non compliance and/or external damage, if any, must be reported immediately in detail to the forwarding agent
and the manufacturer and/or dealer.

Section 1.1 – IDENTIFICATION

The vibrator’s type and other various data are embossed on the identication plate.
This information must always be stated when requesting spare parts or a technical intervention.

Section 1.2 – USE OF THE VIBRATOR

WARNING: It is forbidden to operate the motor-vibrators described in this manual unless the machine or plant in which these are incorporated is declared as conforming to
the provisions of Directive 2006/42/EC.
The electric vibrator described in this Manual is designed and tested for use in potentially explosive zones classied as:
zone 22 according to standard EN 61241-10 and in accordance with ATEX Directive 94/9/CE.
Class II Div.2 according to article NEC 500.5 of the National Electrical Code.
The user must make sure that the workplace in which the electric vibrator is installed is set in safety condition from the point of view of risk of explosion.
To operate in safe conditions, check to make sure that the dusts have an ignition temperature higher than 75K of the surface temperature indicated on the electric vibrator
rating plate (EN61241-10).
For the Class II Div.2 Certication the rating plate species the dusts groups (F, G) and the Temperature class with which operations can be carried out (NEC 500.8)
(The maximum temperatures indicated in this Manual and on the electric vibrator rating plate are calculated without taking into consideration the presence of layers of dust,
if any, on the surface).

Its use for jobs dierent from those envisioned and non-conform to that described in this booklet, as well as being considered improper and prohibited,
releases the Manufacturer from any direct and/or indirect liability.

Section 2 – GUARANTEE

The warranty is valid for manufacturing defects for a period of twenty-four(24) months from the date of purchase (attested by the delivery note accompanying the goods).
The warranty covers all the mechanical parts and excludes electrical parts and those subjec t to wear. The warranty will be invalidated, thus freeing the Manufacturer of any
direct or indirect responsibility in the following cases: if the product is mishandled or used improperly, if repairs or modications are made by unauthorised personnel, or if
non-original spare partsare used.
The material sent for repair under the warranty are returned CARRIAGE PAID.

Section 3 – SAFETY STANDARDS

lf the customer observes the normal caution (typical of this kind of equipment) together with the indications contained in the manual “OPERATION AND MAINTENANCE”,
work is safe. The MVE motovibrator can be installed in any position. Fix the motovibrator on a sturdy surface to ensure that the vibrations induced do not cause breakage or
cracks: if this is not possible, use plates and ribbing for reinforcement. Cutting and welding procedures must be carried out by qualied personnel. Suitable Hot- Works, (like
cutting,welding…) and LOTO –lockout/tagout: procedure for disconnecting the machine (electrical and mechanical segregation), must be applied for safe installation of the
electric vibrator. Authorization for Hot works MUST be given by specialist trained personnel familiar with the risk of explosion of powders.
The surface on which the machine is installed must be level and at (max 0.25mm/max 0.01) so that the feet rest uniformly and in per fect contact with the surface, to avoid
internal stresses which may cause breakage of the motovibrator feet.
The noise level of the electric vibrators measured IS NEVER greater than 76 dB(A)*
*Measured in normal operating conditions in accordance with standard UNI EN ISO 11202.

Sezione 3.1 – INSTALLATION

To x the motovibrator, use bolts (quality 8.8), nuts (quality 8.8) and at whasher A type UNI6592 Use a dynamometric wrench adjusted according to the Table (tab.”A”).
Remember that most of these problems and faults are caused by improper xing and locking.Anchor the motovibrator to the frame by means of a suitable 15 cm long metal
chain or cable.
Before starting up the vibrator, and after the rst 24 hours of operation, check:

- power the electric vibrator and using an ammeter pliers, check all phases to make sure the power draw does not exceed the value indicated on the rating plate;

- the xing bolts of the motovibrator and the welds of the reinforcing plates and ribbing;

- the anchoring chain or cable;

- the power cable.

Section 4 – OPERATIVE NOTES
ELECTRICAL CONNECTIONS

THE ELECTRICAL CONNECTIONS MUST BE CARRIED OUT ONLY BY TRAINED PERSONNEL, AFTER DISCONNECTING THE POWER SUPPLY. EARTHING IS COMPULSORY.

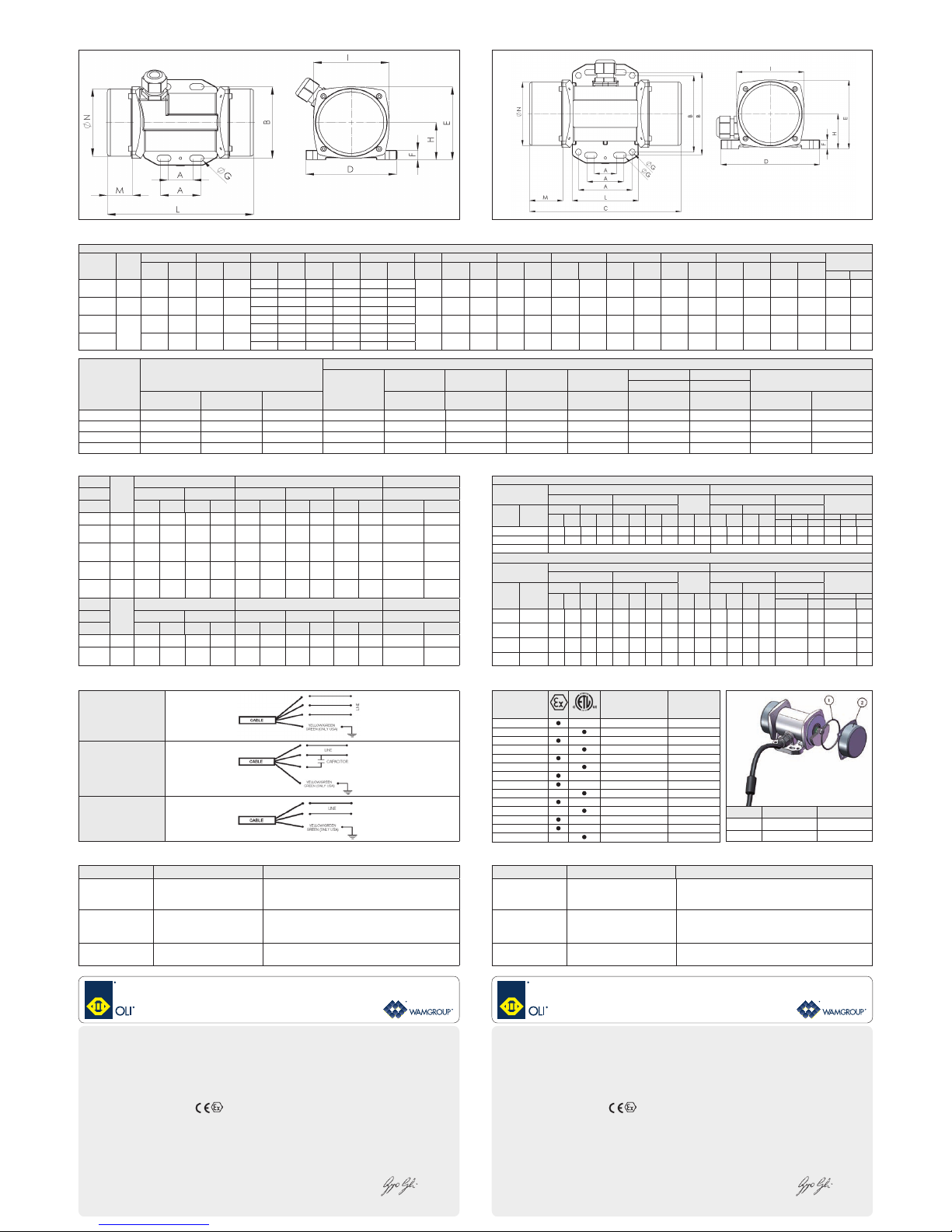

For the electrical connections refer to drawings (tab. “D”).
The mains supply and motovibrator connections must conform to the existing safety standards dened by the competent authorities of the area in which the operations are
to be carried out.

- Check the mains supply voltage to ensure that it is the same as that indicated on the rating plate xed on the motovibrator.

- Disconnect the line before carrying out maintenance operations, or while adjusting the parts. Repair and replacement of components must be done only by specialist
personnel.

- For single-phase motovibrators, check the condenser to ensure it corresponds with the indications on the rating plate.

- While connecting the motovibrator to the line, the yellow-green(only green for USA) earth cable must always be the longest to prevent it being the rst to break in the event
of ceding.

- Excessively long power cables cause voltage loss (follow the instructions of the standards). Check the voltage and c ycles to ensure these correspond with the values on the
motovibrator rating plate.When the motovibrators are installed in pairs, each of these must be provided with its own external overload protection, which must be interlocked
in order to prevent just one motovibrator from operating when the other stops accidentally. Always use magneto thermal cutout devices with delayed action to prevent these
from being activated during the start-up phase, when the current absorbed reaches very high levels (especially when the temperature is very low).

Overload protection shall NOT BE HIGHER than 10% of the rating plate data; otherwise the warranty will be invalidated.
THE MOTOVIBRATOR MUST BE OPERATED ONLY BY QUALIFIED PERSONNEL.
All the electrical components the installer intends installing in the electric vibrator (such as overload protection, sensors…) must conform to:

- (For ATEX II 3D Certication): to ATEX Directive 94/9/CE, II 3D or higher

- (For Class II Div.2 Certication): to article 502 of NEC

- For connecting the electric vibrator in equipotential, connect the machine to earth using the special clamp provided on the body.

The environmental temperature where the machine is used is between –20°C and +40°C.

BLADE ADJUSTMENT (tab. “B”)
Disconnect the power supply to the motor-vibrator during disassembly and reassembly operations on the protection devices (earth and terminal board covers).
After carrying out the operation on both sides, ret the covers using the same screw and washers taking care to make sure the gaskets are tted correctly in their seats, as
incorrect positioning can alter the degree of protection IP/NEMA.

Section 5 – MAINTENANCE

The machine does not require maintenance.
Before carrying out any maintenance or cleaning on the machine, make sure it is set in safe conditions.
While removing the dust that may be present on the electric vibrator, take care to avoid its dispersal in the surroundings. Dust deposits must never exceed a thickness of 5mm!
Use only a damp cloth to remove the dust.

Section 6 – SPARE PARTS

For safety reason spare parts like complete cable, condenser and capacitor must be done by OLI qualied operators. For other spare parts please refer to table (tab. “C”).

Section 7 – RESIDUAL RISKS
Mechanical hazards

For maintenance operations, the operator must always use personal protection devices.

Presence of potentially hazardous powders

For carrying out routine and extraordinary maintenance operations, the operators must use special personal protection devices, and a mask, in particular, to protect the
respiratory tract belonging to a Class suitable for the type of powder handled, in addition to protective gloves or clothing.
For more details, consult the safety chart of the powder handled by the appliance in which the electric vibrator is inserted.

Presence of harmful dusts

If the operator is required to work in the presence of harmful substance while handling the powders,for carr ying out routine and special operations, he must use suitable
protective equipment as indicated in the safety chart of the product handled by the appliance in which the electric vibrator is inserted.

Section 8 – PROBLEMS AND BREAKDOWNS

Refer to table. (tab. “E”).

Sezione 0 – DESCRIZIONE

I motovibratori MVE sono progettati e costruiti secondo le normative vigenti:

- CEI EN 60034-1 - EN 61241-0 - EN 61241-1
Conformità alla direttiva 94/9 CE secondo categoria 3D, e alla direttiva 2006/42/CE

- UL 1004 - UL 1836 - CSA 22.2 N°25 - CSA 22.2 N°100 - CSA 22.2 N°145
Le caratteristiche generali dei motovibartori della serie MVE sono di seguito elencate:

- Classe isolamento F

- Tropicalizzazione di serie

- Protezione IP 66/TENV NEMA 4

- Temperatura di funzionamento: da –20°C a + 40°C

Sezione 1 - NORME GENERALI

Leggete attentamente queste istruzioni prima di utilizzare il vibratore e custodite questo manuale per futuri riferimenti. Al ricevimento del prodotto controllate che:

- L’imballo non risulti deteriorato al punto di aver danneggiato il prodotto.

- Non vi siano danni esterni al prodotto.

- La fornitura corrisponda alle speciche dell’ordine; eventuali non conformità e/o danni esterni riscontrati dovranno essere segnalati immediatamente in modo dettagliato
sia allo spedizioniere che alla casa produttrice e/o rivenditore.

Sezione 1.1 – IDENTIFICAZIONE

Il modello del moto-vibratore e altri dati sono stampigliati sull’apposita targhetta di identicazione.
Questi dati devono essere sempre citati per eventuali richieste di parti di ricambio e per interventi di assistenza.

Sezione 1.2 – DESTINAZIONE D’USO

ATTENZIONE: è fatto divieto di mettere in servizio i moto-vibratori oggetto del presente manuale, prima che la macchina in cui saranno incorporati sia stata dichiarata conforme
alle disposizioni della direttiva 2006/42/CE
Il motovibratore elettrico descritto in questo manuale è stato progettato e testato per un utilizzo in zone potenzialmente esplosive classicate come:
zona 22 secondo la norma EN 61241-10 ed in accordo alla Direttiva ATEX 94/9/CE.
Class II Div.2 secondo l’articolo NEC 500.5 del National Electrical Code.
L’utilizzatore dovrà assicurarsi che il luogo di lavoro all’interno del quale verrà installato il motovibratore elettrico sia stato adeguatamente messo in sicurezza da un punto di
vista di rischio esplosione .
Per poter operare in condizioni di sicurezza occorre vericare che le polveri trattate abbiano una temperatura di accensione superiore a 75K della temperatura super ciale
indicata sulla targhetta del motovibratore (EN61241-10).
Per la certicazione Class II Div.2 sono specicati in targhetta i gruppi di polveri (F,G) e la classedi temperatura con le quali si può operare (NEC 500.8)
(Le massime temperature indicate nel presente manuale ed in targa sui moto vibratori sono state calcolate senza considerare l’eventuale presenza di strati dipolvere depositate
sulle superci).

L’utilizzo dello stesso per impieghi diversi da quelli previsti e non conformi a quanto descritto in questo opuscolo, oltre ad essere considerato improprio e
vietato, scarica la Ditta Costruttrice da qualsiasi responsabilità diretta e/o indiretta.

Sezione 2 – GARANZIA

La garanzia è valida contro difetti di fabbricazione per un periodo di ventiquattro(24) mesi dalla data d’acquisto (fa fede il documento accompagnatorio della merce). La
garanzia copre tutte le parti meccaniche ed esclude quelle soggette ad usura e quelle elettriche.La garanzia decade, e con essa ogni responsabilità diretta
o indiretta, qualora il prodotto sia stato manomesso o utilizzato in modo improprio, siano state fatte riparazioni o modiche da personale non autorizzato, siano stati utilizzati
ricambi non originali.
I materiali resi per riparazione in garanzia vanno resi in PORTO FRANCO.

Sezione 3 – NORME DI SICUREZZA

Non vi è nessuna controindicazione all’uso, se vengono osservate le normali precauzioni per prodotti di questo tipo unitamente alle indic azioni riportate nel manuale USO E
MANUTENZIONE. Il motovibratore MVE può essere installato in qualsiasi posizione. Si consiglia di ssare il motovibratore su una zona rigida per evitare che le vibrazioni indotte
provochino rotture o incrinature; se ciò non fosse possibile, è necessario utilizzare piastre e nervature di rinforzo. Le procedure di taglio e di saldatura devono essere eettuate
da personale qualicato. Idonee procedure di Hot-Works(quali taglio o saldatura) e LOTO-lockout/tagout:procedura di disconnessione della macchina(segregazione elettrica e
meccanica), dovranno essere applicate per l’installazione in sicurezza dl moto vibratore. L’autorizzazione all’esecuzione dei lavori a caldo DEVE essere data da personale tecnico
specializzato e formato sul rischio di esplosione da polveri.
La supercie di attacco deve essere piana (planarità max 0.25mm/max 0.01Inch) in modo che i piedi del vibratore appoggino uniformemente e siano a perfetto contatto con
la supercie di ssaggio, onde evitare tensioni interne capaci di portare alla rottura dei piedi del moto vibratore.
Il livello di pressione acustica continua equivalente ponderata dei moto vibratori NON è mai superiore ai 76 dB(A)*
* Rilevazione eettuata in condizioni di normale funzionamento secondo la norma UNI EN ISO 11202.

Sezione 3.1 – INSTALLAZIONE

Per ssare il motovibratore, utilizzare bulloni (qualità 8.8), dadi (qualità 8.8) e rondelle piane cat.-A UNI6592. Utilizzare una chiave dinamometrica regolata secondo quanto
riportato nella tabella(tab.”A”).
Ricordarsi che la maggior parte di guasti e avarie è dovuta a ssaggi e serraggi mal eseguiti.
Ancorare il motovibratore con adeguata catena di lunghezza cm. 15 o cavo metallico alla struttura.
Controllare prima della messa in marcia e dopo le prime 24 ore di lavoro:

- alimentare il vibratore e controllare con pinza amperometrica su tutte le fasi che l’assorbimento non superi il valore di targa;

- i bulloni di ssaggio del motovibratore e le saldature delle piastre e delle nervature di rinforzo;

- il cavo o catena di ancoraggio;

- il cablaggio di alimentazione.

Sezione 4 – NOTE OPERATIVE
COLLEGAMENTI ELETTRICI

IL COLLEGAMENTO ELETTRICO DEVE ESSERE EFFETTUATO ESCLUSIVAMENTE DA PERSONALE QUALIFICATO E CON ALIMENTAZIONE DISINSERITA.
IL COLLEGAMENTO A TERRA E’ OBBLIGATORIO.
Per i collegamenti dei moto vibratori fare riferimento allo schema (tab. “D”).
La rete di alimentazione ed il collegamento dei motovibratori devono essere conformi alle vigenti norme di sicurezza stabilite dalle autorità competenti del luogo dove si
svolge l’attività.

- Accertarsi che la tensione di rete sia la stessa indicata sulla targhetta posta sul motovibratore

- Scollegare la linea prima di eseguire eventuali manutenzioni o durante la regolazione delle masse.

- Ogni riparazione o sostituzione di componenti deve essere eettuata solamente da personale specializzato.

- Nel collegamento del motovibratore alla linea , il cavo giallo-verde(solo verde per gli USA) della terra deve essere sempre il più lungo per evitare che si rompa per primo in
caso di cedimento.

- Cavi di alimentazione troppo lunghi causano cadute di tensione!!!! (attenersi a quanto prescritto dalle norme).

Controllare che la tensione e la frequenza corrispondano a quella indicata nella targa di identicazione del motovibratore. Quando i motovibratori vengono installati in coppia,
ognuno di essi deve essere provvisto di una propria protezione esterna di sovraccarico, le quali devono essere interbloccate tra loro, onde evitare il funzionamento di un solo
motovibratore in caso di arresto accidentale dell’altro.
Utilizzare sempre magnetotermici ad intervento ritardato, in modo da evitarne l’intervento durante la fase di avviamento, nella quale la corrente assorbita può raggiungere
livelli elevati (soprattutto in presenza di basse temperature).
Protezione al sovraccarico NON SUPERIORE al 10% dei dati di targa, pena il decadimento della garanzia!
L’OPERAZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.
Tutta la componentistica elettrica che l’installatore andrà ad inserire nel motovibratore elettrico (es. protezioni per il sovraccarico,sensori…) dovrà essere conforme:

- (Per la Certicazione ATEX II3D): alla Direttiva ATEX 94/9/CE, II 3D o superiore

- (Per la Certicazione Class II Div.2): all’articolo 502 del NEC

- Per il collegamento del moto vibratore in equipotenzialità, collegare la macchina a terra utilizzando l’apposito morsetto presente sulla carcassa.

La temperatura ambiente in cui la macchina opera è compresa tra -20°c/+40°c

REGOLAZIONE DELLE MASSE (tab. “B”)
Durante le operazioni di smontaggio e rimontaggio delle parti di protezione (coperchi masse), togliere l’alimentazione del motovibratore.
Eseguita l’operazione su entrambi i lati,rimontare i coperchi con le stesse viti e rondelle facendo attenzione che le guarnizioni siano collocate correttamente nelle propie sedi;
un errato posizionamento potrebbe alterare il grado di protezione IP/NEMA.

Sezione 5 – MANUTENZIONE

Il motovibratore micro MVE non richiede manutenzione. Pulizia:prima di eettuare un qualsiasi intervento di manutenzione o pulizia sulla macchina assicurarsi che questa sia
messa in sicurezza. Gli strati di polvere depositata non deve mai superare i 5 mm di spessore, pulire con l’ausilio di un panno umido. Non dirigere direttamente getti d’acqua
ad alta pressione sul moto vibratore elettrico.

Sezione 6 – RICAMBI

L’eventuale sostituzione di cavi, condensatore e pressa cavi, deve essere eettuata solo da centri autorizzati OLI per garantire la sicurezza del prodotto. Per le altri parti di
ricambio fare riferimento alla tabella(tab. “C”).

Sezione 7 – RISCHI RESIDUI
Pericoli di natura meccanica.

Per le attività di manutenzione è fatto obbligo all’operatore di impiegare sempre i dispositivi di protezione individuale.

Presenza di polveri potenzialmente pericolose

Nel caso di interventi sia ordinari che straordinari di manutenzione l’operatore deve dotarsi di idonei dispositivi di protezione individuale ed in particolare utilizzare maschere
a protezione delle vie respiratorie di classe idonea in base al tipo di polvere trattata nonché di guanti o indumenti. Per maggiori dettagli si deve far riferimento alla scheda di
sicurezza prodotto trattato dall’apparecchiatura nel quale il moto vibratore è inserito.

Presenza di polveri nocive

In determinati trattamenti di polveri dove vi è la presenza di sostanze nocive, l’operatore che dovesse accedere, nel corso di interventi ordinari e straordinari, deve indossare gli
idonei dispositivi di protezione come indicato nella scheda di sicurezza prodotto trattato dall’apparecchiatura nel quale il moto-vibratore è inserito.

Sezione 8 – GUASTI E ANOMALIE

Fare riferimento alla tabella (tab. “E”).

SHORT INSTALLATION OPERATING INSTRUCTIONS
FOR VIBRATORS

MICRO MVE

ISTRUZIONI BREVI PER L’INSTALLAZIONE E
L’USO dEI VIBRATORI

II3D Ex tD A22 T100°C IP66

Class II DIV. 2 groups F,G T4 TENV/NEMA4

CODE: OLMICROITEN02 | DATE: 6/2010

TECNICHAL dATA dATI TECNICI

RISCHI R ESIdUI - TAB. E

dIMENSI ONAL FEATURES, CL AMPING TORQUE, BE ARING LIFE / dI MENSIONI, COP PIE dI SERRAG GIO, VITA dEI CUSCINE TTI - TAB.A

dRAWING “F”dRAWING “G”

RESIdUAL RISK - TAB. E

CODE: OLMICROITEN02 | DATE: 6/2010

DICHIARAZIONE DI CONFORMITÀ

Alle Direttive Della Comunità Europea
La famiglia dei motovibratori elettrici serie MICRO MVE è stata progettata e costruita in conformità alle direttive:

- Direttiva “ATEX” 94/9CE del 23 marzo 1994

- Direttiva “Macchine” 2006/42/CE del 17 Maggio 2006
La conformità è stata vericata sulla base dei requisiti delle norme o dei documenti normativi riportati di seguito:

• EN 60034-1 • EN 61241-0 • EN 61241-1

Temperature ambiente -20°C / +40°C

DICHIARAZIONE DI CONFORMITÀ :

“B” Type : Questi prodotti sono costruiti in accordo con la direttiva 2006/42/CE E SUCCESSIVI EMENDAMENTI. Questi prodotti non devono essere messi

in servizio nchè la macchina nale, in cui devono essere incorporati, non è stata dichiarata conforme, se del caso, alle disposizioni della
presente Direttiva.

Medolla 01/01/2010 Firma

Giorgio Gavioli
(il Legale Rappresentante)

DECLARATION OF CONFORMITY

With the directives of the European Union
The family of external electric vibrators is manufactured in conformity with the following directives:

- Directive “ATEX” 94/9CE del 23 marzo 1994

- Directive “Machines” 2006/42/CE del 17 Maggio 2006
The conformità has been veried according to the conditions included in the following standard documents:

• EN 60034-1 • EN 61241-0 • EN 61241-1

Enviromental temperature -20°C / +40°C

DECLARATION OF CONFORMITY :

“B” Type : These products are manufac tured according to 2006/42/EC AND SUBSEQUENT AMENDMENTS
These products must not be put into service until the nal machiner y into which it is to be incorporated has been declared in conformity

with the provisions of this Directive, where appropriate.

Medolla 01/01/2010 Signature

Giorgio Gavioli
(General Manager)

II 3 D Ex tD A22 T100°C IP 66 II 3 D Ex tD A22 T100°C IP 66

OLI SpA Via Canalazzo, 35 - 41036 Medolla (MO) - ITALY

e-mail: [e-mail] - www.olivibra.it

OLI SpA Via Canalazzo, 35 - 41036 Medolla (MO) - ITALY
e-mail: [e-mail] - www.olivibra.it

PROBLEM POSSIBLE REASON SOLUTION

The vibrator doesn’t work 1) No connection

2) Mechanical block

1) Check mains supply

2) Check wiring

3) Check shaft movement

Increased temperature
(overheating)

1) Vibrating structure oversized

2) Incorrect supply voltage

3) Operating at room temperature

1) Check selelction criteria of motorvibrator and reduce weights adjustement

2) Check voltage with that on rating plate

3) Restore room temperature within limits

Increased noise 1) Fixing bolts slackened

2) Bearing noisy

1) Check locking of bolts

2) Re-grease bearings and replace them if necessary

PROBLEMA POSSIBILE MOTIVO SOLUZIONE

Il vibratore non funziona 1) Manca il collegamento

2) Blocco meccanico

1) Controllare rete elettrica

2) Controllare cablaggi

3) Controllare possibilità movimento albero

Aumento della temperatura
(surriscaldamento)

1) Struttura da vibrare sovradimensionata

2) Tensione di alimentazione errata

3) Temperatura ambiente di esercizio

1) Vericare criterio scelta del motovibratore e diminuire la regolazione delle masse

2) Controllare la tensione con i dati di targa

3) Riportare la temperatura ambiente nei limiti nei limiti

Aumento della rumorosità 1) Allentamento viti di ssaggio

2) Rumorosità cuscinetto

1) Controllare serraggio viti

2) Reingrassare il cuscinetto ed eventualmente sostituirlo

BLAdE Ad JUSTMENT / RE GOLAZIONE M ASSE - TAB. B MECHANI CAL ANd ELEC TRICAL FEATURE S / CARATTERIST ICHE MECCANI CHE Ed ELET TRICHE

MICRO 41

Fc

Working moment Centrifugal Force Bearing Life (hrs)

Weight in.-lb kg-cm lb kg kN w/1.3 Load Factor

Position 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz

9+9 blade 100% 0,78 0,78 0,90 0,90 99 143 45 65 0,44 0,64 35492 9901

Turn 1 blade
for each side

77,8% 0,61 0,61 0,70 0,70 77 110 35 50 0,34 0,49 78697 22494

Turn 2 blade
for each side

55,5% 0,43 0,43 0,49 0,49 55 79 25 36 0,24 0,35 >100000 >100000

Turn 3 blade
for each side

33,3% 0,25 0,25 0,29 0,29 33 48 15 22 0,15 0,21 >100000 >100000

Turn 4 blade
for each side

11,1% 0,08 0,08 0,09 0,09 11 16 5 7 0,05 0,07 >100000 >100000

MICRO 21

Fc

Working moment Centrifugal Force 22

Weight in.-lb kg-cm lb kg kN w/1.3 Load Factor

Position 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 7 50Hz 60Hz 50Hz 60Hz

4+4 blade 100% 0,35 0,35 0,40 0,40 44 64 20 29 0,20 0,28 >100000 >100000

Turn 1 blade
for each side

50% 0,17 0,17 0,2 0,2 22 32 10 14,5 0,10 0,14 >100000 >100000

2 POLES 3000 RPM 400 VOLTS 50 Hz THREE PHASE - 3600 RPM 460 VOLTS 60 Hz

ATEX II 3D

Mechanical features Electric Features

Working moment (*) FC

Weight

power Current

Cosphi

Type 50 Hz Type 60 Hz

Kg*cm in*Lb Kg Lb Kw Hp A max

50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz Kg Lb 50 hz 60 hz 50 hz 60 hz

230V 400V 460V 230V 400V 460V

50Hz 50Hz 60Hz 50Hz 50Hz 60Hz
MICRO 21/3 0,40 0,40 0,35 0,35 20 29 44 64 2 4,4 0,03 0,04 0,04 0,05 0,17 0,10 0,12 0,45 0,45 0,42

MICRO 41/3 0,90 0,90 0,78 0,78 45 65 99 143 2,4 5,3 0,06 0,06 0,08 0,08 0,30 0,18 0,18 0,42 0,44 0,40

(*) = Working moment = 2 x static moment

2 POLES 3000 RPM 230 VOLTS 50 Hz SINGLE PHASE - 3600 RPM 115 VOLTS 60 Hz

ATEX II 3D

Mechanical features Electric Features

Working moment (*) FC

Weight

power Current

Cosphi

Type 50 Hz Type 60 Hz

Kg*cm in*Lb Kg Lb Kw Hp A max

50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz Kg Lb 50 hz 60 hz 50 hz 60 hz

230V 115V 230V 115V
50Hz 60Hz 50Hz 60Hz

MICRO
3/3 M

MICRO 3/36 M 0,08 0,08 0,07 0,07 4 6 9 13 1,6 3,5 0,02 0,02 0,03 0,03 0,15 0,30 0,64 0,64

MICRO
6/3 M

MICRO 6/36 M 0,12 0,12 0,10 0,10 6 9 13 20 1,6 3,5 0,2 0,2 0,03 0,03 0,15 0,30 0,64 0,64

MICRO 21/3 M MICRO 21/36 M 0,40 0,40 0,35 0,35 20 29 44 64 2 4,4 0,04 0,04 0,05 0,05 0,20 0,40 0,87 0,87

MICRO 41/3 M MICRO 41/36 M 0,90 0,90 0,78 0,78 45 65 99 143 2,4 5,3 0,05 0,05 0,07 0,07 0,25 0,50 0,86 0,87

Dimensional Features

TYPE Drawing

C M A B Ø G Holes D E F H I l N

Screw

(mm) (Inch) (mm) (Inch) (mm) (Inch) (mm) (Inch) (mm) (Inch) n° (mm) (Inch) (mm) (Inch) (mm) (Inch) (mm) (Inch) (mm) (Inch) (mm) (Inch) (mm) (Inch)

Metric Inch

MVE 3/3 M F 145 5,7 25 1,0

25-40 1-1,6 92 3,6 6,5 0,3

4 110 4,3 76,5 3,0 10 0,4 39 1,5 75 3,0 74 2,9 70,5 2,8 M5 3/16”

60 2,4 85 3,3 6,5 0,3

MVE 6/3 M G 145 5,7 25 1,0

25-40 1-1,6 75 3,0 6,5 0,3

4 90 3,5 76,5 3,0 10 0,4 39 1,5 75 3,0 74 2,9 70,5 2,8 M5 3/16”

/ / / / / /

MVE 21/3 - 21/3M

F

145 5,7 25 1,0

25-40 1-1,6 92 3,6 6,5 0,3

4 110 4,3 76,5 3,0 10 0,4 39 1,5 75 3,0 74 2,9 70,5 2,8 M5 3/16”

60 2,4 85 3,3 6,5 0,3

MVE 41/3 -41/3M 161 6,3 33 1,3

25-40 1-1,6 92 3,6 6,5 0,3

4 110 4,3 76,5 3,0 10 0,4 39 1,5 75 3,0 74 2,9 70,5 2,8 M5 3/16”

60 2,4 85 3,3 6,5 0,3

SPARE PARTS / PARTI dI RICAMBIO - TAB. CCABLE A Nd CABLE GLA Nd / CAVI E PRESSAC AVICABLE A Nd CABLE GLA Nd / CAVI E PRESSAC AVI - TAB. d

O-RING

COVER

1
2

O-RING

COPERCHIO MASSE

MODEL

II 3 D class II div 2

CABLE / Temp. CABLE GLAND / Temp.

MVE 3/3 1PH - 230V 50Hz H05RN-F 3G x 0,75mm2 / 80°C M16 - 80°C
MVE 3/3 1PH - 115V 60Hz SOOW 18AWG 3/C / 90°C M16 - 80°C
MVE 6/3 1PH - 230V 50Hz H05RN-F 3G x 0,75mm2 / 80°C M16 - 80°C

MVE 6/3 1PH - 115V 60Hz SOOW 18AWG 3/C / 90°C M16 - 80°C
MVE 21/3 1PH - 230V 50Hz H05RN-F 3G x 0,75mm2 / 80°C M16 - 80°C
MVE 21/3 1PH -115V 60Hz SOOW 18AWG 3/C / 90°C M16 - 80°C
MVE 21/3 3PH - 230V 50Hz H05RN-F 4G x 0,75mm2 / 80°C M16 - 80°C
MVE 21/3 3PH - 400V 50Hz H05RN-F 4G x 0,75mm2 / 80°C M16 - 80°C
MVE 21/3 3PH - 460V 60Hz SOOW 18AWG 4/C / 90°C M16 - 80°C
MVE 41/3 1PH - 230V 50Hz H05RN-F 3G x 0,75mm2 / 80°C M16 - 80°C
MVE 41/3 1PH - 115V 60Hz SOOW 18AWG 3/C / 90°C M16 - 80°C
MVE 41/3 3PH - 230V 50Hz H05RN-F 4G x 0,75mm2 / 80°C M16 - 80°C
MVE 41/3 3PH - 400V 50Hz H05RN-F 4G x 0,75mm2 / 80°C M16 - 80°C
MVE 41/3 3PH - 460V 60Hz SOOW 18AWG 4/C / 90°C M16 - 80°C

MVE 21/3 3PH - 230V 50Hz
MVE 21/3 3PH - 400V 50Hz
MVE 21/3 3PH - 460V 60Hz
MVE 41/3 3PH - 230V 50Hz
MVE 41/3 3PH - 400V 50Hz
MVE 41/3 3PH - 460V 60Hz

MVE 21/3 1PH - 230V 50Hz
MVE 21/3 1PH - 115V 60Hz
MVE 41/3 1PH - 230V 50Hz
MVE 41/3 1PH - 115V 60Hz

MVE 3/3 1PH - 230V 50Hz

MVE 3/3 1PH - 1 15V 60Hz

MVE 6/3 1PH - 230V 50Hz
MVE 6/3 1PH - 230V 50Hz

DESCRIPTIONPOSITION DESCRIZIONE

TYPE

xing bolts / clamping torque

BEARING LIFE

Bearing Type

Fc max. Kg Fc max. Kg Fc max. lb Fc max. lb

Dinamic Dinamic Load

Theoretical bearing life(Hours)

Load(skf) (2x bearings)

Ø Bolts (mm - Inches) N*m Inch/lb 50 Hz 60 Hz 50 Hz 60 Hz N Kg 50 Hz 60 Hz

MVE 3/3 M M5 - 3/16” 5,4 4 627-2Z 4 6 9 12 3450 703 >100000 >100000

MVE 6/3 M M5 - 3/16” 5,4 4 627-2Z 6 9 13 20 3450 703 >100000 >100000

MVE 21/3 - 21/3M M5 - 3/16” 5,4 4 6200-2Z 20 29 45 64 5400 1101 >100000 >100000

MVE 41/3 -41/3M M5 - 3/16” 5,4 4 6200-2Z 45 65 99 143 5400 1101 35.500 9.903
