OLED 65W8PLA User Manual

www.lg.com

OLED77W8*

OLED65W8*

*MFL70320471*

(1812-REV00)

AA

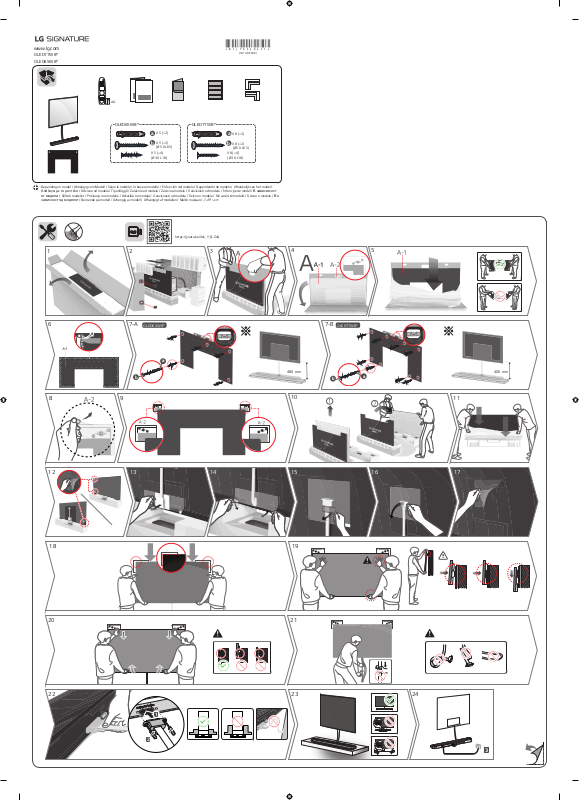

OLED65W8*

X 5 (+2)

a

X 5 (+2)

b

(Ø5 X L65)

X 5 (+4)
(Ø3 X L18)

: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model /

Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во
зависност од моделот / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /

https://youtu.be/4sk_Y_B-ZnQ

OLED77W8*

a

X 8 (+2)

X 8 (+2)

b

(Ø5 X L65)

X8 (+4)
(Ø3 X L18)

1 2

4 5

6

8

7-A

9

OLED65W8* OLED77W8*

a

480 mm

b

10

7-B

400 mm

b

a

11

12 13 14

18

15 16 17

19

20

22

21

23

1

2

24

3

1

2

0

ANTENNA /

ANTENNA /

CABLE IN

PCMCIA CARD SLOT

Satellite IN

Main

Satellite IN

Sub

Satellite IN

ANTENNA /

CABLE IN

HDMI IN

PCMCIA CARD SLOT

Satellite IN

Main

Satellite IN

Sub

VIDEO

AV IN

VIDEO L/MONO AUDIO R

AUDIO

COMPONENT IN

HDMI IN/ARC

USB IN

Satellite IN

Read Safety and Reference.

Magyar

Lásd: Biztonsági óvintézkedések

.

CABLE IN

Satellite IN

Satellite IN

Main

Satellite IN

Sub

PCMCIA CARD SLOT

HDMI IN

HDMI IN/ARC

For the power supply and power consumption, refer
to the label attached to the product.

Bitte lesen Sie Sicherheitshinweise und Referenzen!

Informationen zur Stromversorgung und zum Stromver-

Français

Ελληνικά

Slovenščina Preberite Varnostne informacije in napotki.

Hrvatski

Shqip

Македонски

brauch sind dem Etikett auf dem Gerät zu entnehmen.

Consultare la sezione Sicur

Per l'alimentazione e il consumo di energia, consultare
l'etichetta applicata sul prodotto.

Leer

Para obtener información acerca de la fuente de alimentación
y el consumo de energía, consulte la etiqueta del producto.

Consulte o manual de Segurança e Referência.

Lees Veiligheid en referentie

Informatie over de stroomvoorziening en het stroomver­bruik vindt u op het label op het product.

Ανάγνωση

Για πληροφορίες σχετικά με την τροφοδοσία και την
κατανάλωση ενέργειας, δείτε την ετικέτα του προϊόντος.

Podatke o napajanju in porabi energije si oglejte na
nalepki izdelka.

Pročitajte Sigurnost i reference.

Informacije o napajanju i potrošnji energije potražite na
oznaci koja se nalazi na proizvodu.

Lexo Sigur

Për ushqimin me energji dhe konsumin e energjisë,
shih etiketën e ngjitur në produkt.

Pročitajte Sigurnost i upućivanje.

Informacije o napajanju električnom energijom i potrošnji električne
energije možete pronaći na naljepnici koja se nalazi na proizvodu.

Про

За напојувањето и потрошувачката на енергија, погледнете
ја етикетата која е прикачена на производот.

För strömförsörjning och strömförbrukning, se etiketten
på produkten.

Ασφάλεια και Αναφορά.

.

.

.

.

riferiment

A tápellátásra és az áramfogyasztásra vonatkozó
adatok a készülékre ragasztott címkén találhatók.

Przeczytaj

Dokładne informacje o zasilaniu i zużyciu energii są
umieszczone na etykiecie znajdującej się na produkcie.

Česky

Slovenčina

Română

Български Прочетете Безопасност и справки.

Eesti Lugege jaotist Ohutus ja viited.

Lietuvių k.

Latviešu

Srpski

Norsk

Dansk

Suomi

Přečtěte si část Bezpečnost areference.

Informace onapájení apříkonu naleznete na štítku
připevněném kvýrobku.

Prečítajte si časť Bezpečnosť a odkazy.

Informácie o zdroji napájania a spotrebe elektrickej
energie nájdete na štítku pripojenom k zariadeniu.

Citiţi Siguranţă şi referinţe.

Pentru sursa de alimentare şi consumul de energie,
consultaţi eticheta ataşată pe produs.

Направете справка с етикета на продукта за
електрозахранването и консумацията на енергия.

Toiteallika ja energiatarbe kohta saate teavet tootele
kinnitatud märgiselt.

Perskaitykite Saugumas ir nuorodos

Informacijos apie maitinimą ir energijos sąnaudas
rasite etiketėje ant gaminio.

Izlasiet Drošībai un uzziņai.

Informāciju par elektroenerģijas padevi un patēriņu
skatiet izstrādājumam pievienotajā etiķetē.

Pročitajte Bezbednost i informacije.

Da biste saznali informacije u vezi sa napajanjem i
potrošnjom energije, pogledajte oznaku na proizvodu.

Les Sikkerhet og referanse.

Hvis du vil ha informasjon om strømforsyning og strømfor­bruk, kan du se på etiketten som er festet på produktet.

Læs Sikkerhed og Reference.

Du kan få oplysninger om strømforsyning og strømfor­brug på mærket, der sidder på produktet.

Lue Turvatoimet ja viittaukset.

Tietoja virtalähteestä ja virrankulutuksesta on laitteeseen
kiinnitetyssä tarrassa.

USB IN

COMPONENT IN

AV IN

LAN

OPTICAL DIGITAL

AUDIO OUT

VIDEO

AUDIO

VIDEO L/MONO AUDIO R

A

C

B

E

G

F

AUDIO OUT/

H/P OUT

A

OLED77W8PLA

1

2

OLED65W8PLA

1721 989 5.96 12.3 1460 84 208 13.1 5.0

1446 823 3.85 6.7 1260 78 198 10.0 2.3

B C D E F

HD I

G

H

I

1 2 3

Bezpečnost areference

Před uvedením zařízení do provozu si pečlivě prostudujte tento
návod auložte jej pro budoucí potřebu.

www.lg.com

Autorská práva © 2018 LG Electronics Inc. Všechna práva vyhrazena.

ČESKY

Varování! Bezpečnostní
Pokyny

UPOZORNĚNÍ

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM–

NEOTVÍREJTE

UPOZORNĚNÍ : ZDŮVODU OMEZENÍ RIZIKA ÚRAZU ELEKTRICKÝM
PROUDEM NEDEMONTUJTE KRYT NEBO ZADNÍ ČÁST PRODUKTU.
PRODUKT NEOBSAHUJE ŽÁDNÉ SOUČÁSTI, KTERÉ BYSTE MOHLI SAMI
OPRAVIT. VEŠKERÉ OPRAVY PRODUKTU SVĚŘTE KVALIFIKOVANÝM
PRACOVNÍKŮM SERVISU.

Účelem tohoto symbolu je upozornit uživatele na přítomnost

neizolovaného „nebezpečného napětí“ pod krytem produktu,
které může být dostatečně vysoké na to, aby představovalo pro
člověka riziko úrazu elektrickým proudem.

Účelem tohoto symbolu je upozornit uživatele na důležité

pokyny kprovozu aúdržbě (servisní pokyny), které se
nacházejí vtištěných materiálech přiložených kproduktu.

VAROVÁNÍ : ZA ÚČELEM SNÍŽENÍ RIZIKA POŽÁRU AÚRAZU
ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TENTO PRODUKT PŮSOBENÍ
DEŠTĚ ANI VLHKOSTI.

• ABYSTE ZABRÁNILI ŠÍŘENÍ POŽÁRU, NIKDY SE KVÝROBKU
NEPŘIBLIŽUJTE SE SVÍČKAMI ANI JINÝMI PŘEDMĚTY SOTEVŘENÝM
OHNĚM.

• Neumisťujte televizor a dálkový ovladač vnásledujících

prostředích:

- Nevystavujte produkt přímému slunci.

- Na místo svysokou vlhkostí, např. koupelna.

- Blízko tepelných zdrojů, např. kamen a dalších zařízení, která
produkují teplo.

- Blízko kuchyňské linky nebo zvlhčovače vzduchu, kde může být
snadno vystaven páře nebo oleji.

- Na místo vystavené dešti nebo větru.

- Nevystavujte přístroj kapající nebo stříkající vodě a neumisťujte
předměty naplněné kapalinou, jako jsou vázy nebo šálky, na
přístroj nebo nad něj (např. na polici nad zařízením).

- Neumisťujte TV do blízkosti hořlavých předmětů, jako je benzín
nebo svíčky, ani nevystavujte TV přímému proudění vzduchu
klimatizace.

- Neinstalujte vmimořádně prašných místech.

Jinak může dojít kpožáru, úrazu elektrickým proudem, vznícení/
explozi, závadě nebo deformaci produktu.

• Ventilace

- TV instalujte tam, kde je zajištěno dostatečné větrání.
Neinstalujte do stísněných prostor, například do knihovny.

- Neumisťujte výrobek na koberec nebo polstrování.

- Když je výrobek zapojený, neblokujte ani nezakrývejte jej
textiliemi ani jinými materiály.

• Dávejte pozor, abyste se nedotýkali ventilačních otvorů. Při
dlouhém sledování televizoru mohou být ventilační otvory horké.

• Chraňte napájecí kabel před fyzickým nebo mechanickým
poškozením, jako je překroucení, zadrhnutí, přiskřípnutí,
zmáčknutí ve dveřích nebo přišlápnutí. Věnujte zvláštní pozornost
zástrčkám, elektrickým zásuvkám amístům, ve kterých kabel
vychází zpřístroje.

• Je-li zapojen napájecí kabel, televizorem nehýbejte.

• Poškozený nebo uvolněný napájecí kabel nepoužívejte.

• Při odpojování napájecího kabelu jej vždy uchopte za zástrčku.
Chcete-li TV odpojit od napájení, netahejte za napájecí kabel.

• Do stejné síťové zásuvky nepřipojujte příliš mnoho zařízení,
protože by mohlo dojít kpožáru nebo úrazu elektrickým proudem.

• Odpojení zařízení od napájení

- Zástrčka slouží kodpojení zařízení. Pro případ nouzové situace
musí zůstat zástrčka snadno přístupná.

• Nedovolte, aby na televizor lezly nebo se jej přidržovaly děti. Jinak
se může televizor převrátit a způsobit vážné zranění.

• Uzemnění venkovní antény (může se vjednotlivých zemích
lišit):

- Pokud je nainstalována venkovní anténa, dodržujte níže
uvedené pokyny. Vzhledem kmožnosti smrtelného nebo
vážného zranění by se venkovní anténní systém neměl nacházet
vblízkosti nadzemního elektrického vedení nebo jiných obvodů
elektrického osvětlení nebo napájení nebo tam, kde může dojít
ke kontaktu stakovými vedeními nebo obvody.
Dbejte na to, aby byl anténní systém uzemněn a poskytoval
tak určitou ochranu před přepětím a nahromaděnou statickou
elektřinou. VUSA poskytuje informace týkající se správného
uzemnění stožáru a vybíjecí konstrukce, uzemnění přívodního
vodiče kvybíjecí jednotce, rozměrů uzemňovacích vodičů,
umístění anténní vybíjecí jednotky, připojení kzemnicím
elektrodám a požadavků na zemnicí elektrodu část 810 předpisů
National Electrical Code (NEC). Uzemnění antény podle předpisů
National Electrical Code, ANSI/NFPA 70

2

ČESKY

• Uzemnění (svýjimkou zařízení, která se neuzemňují)

- Televizor suzemněnou tříkolíkovou síťovou zástrčkou musí být
připojen kuzemněné síťové zásuvce. Abyste předešli možnému
úrazu elektrickým proudem, zkontrolujte, že jste zapojili zemnicí
vodič.

• Nikdy se nedotýkejte tohoto zařízení ani antény během bouřky.
Mohlo by dojít kúrazu elektrickým proudem.

• Ujistěte se, že je napájecí kabel bezpečně připojen ktelevizoru a
zásuvce ve zdi. Vopačném případě může dojít kpoškození zásuvky
a zástrčky a vextrémních případech může vypuknout požár.

• Do výrobku nevkládejte kovové nebo hořlavé předměty. Pokud do
výrobku vnikne cizí předmět, odpojte napájecí kabel a obraťte se na
oddělení služeb zákazníkům.

• Je-li zapojen napájecí kabel, nedotýkejte se jeho druhého konce.
Mohlo by dojít ke zranění elektrickým proudem.

• Pokud dojde kněkterému znásledujících problémů,

okamžitě výrobek odpojte a obraťte se na místní oddělení
služeb zákazníkům.

- Výrobek byl poškozen.

- Pokud se do výrobku (tedy síťového adaptéru, napájecího kabelu
nebo TV) dostane voda.

- Pokud cítíte, že zTV vychází kouř nebo jiný zápach.

- Při bouřce nebo po dlouhé době nečinnosti.

I když je TV vypnut dálkovým ovladačem nebo tlačítkem, pokud
není odpojen, je kpřístroji připojen zdroj střídavého proudu.

• Nepoužívejte vblízkosti TV vysokonapěťová elektrická zařízení
(například elektrický lapač hmyzu). Může dojít kpoškození
produktu.

• Bez písemného souhlasu společnosti LG Electronics se nepokoušejte
tento výrobek měnit. Mohlo by dojít knáhodnému požáru nebo
elektrickému šoku. Ohledně servisu nebo oprav se obraťte na
místní oddělení služeb zákazníkům. Neoprávněná modikace by
mohla zrušit oprávnění uživatele provozovat tento výrobek.

• Používejte pouze autorizované doplňky/příslušenství schválené
společností LG Electronics. Jinak může dojít kpožáru, úrazu
elektrickým proudem, závadě nebo poškození produktu.

• Napájecí adaptér ani napájecí kabel nikdy nerozebírejte. Mohlo by
dojít kpožáru nebo úrazu elektrickým proudem.

• Sadaptérem manipulujte opatrně, aby nedošlo kpádu nebo
nárazu. Náraz by mohl adaptér poškodit.

• Chcete-li snížit riziko požáru nebo úrazu elektrickým proudem,
nedotýkejte se televizoru vlhkými rukama. Pokud jsou hroty
napájecího kabelu mokré nebo zaprášené, zástrčku důkladně otřete
a osušte.

• Baterie

- Příslušenství (baterie apod.) skladujte na bezpečném místě
mimo dosah dětí.

- Baterie nezkratujte, nerozebírejte a zabraňte jejich přehřátí.
Baterie nevyhazujte do ohně. Baterie by neměly být vystavovány
vlivům nadměrného tepla.

• Přeprava

- Při přepravě se ujistěte, že je produkt vypnutý, odpojený a že byly
odpojeny všechny kabely. Přenášení větších TV může vyžadovat
dvě nebo více osob. Na přední panel TV netlačte. Vopačném
případě může dojít kpoškození produktu, nebezpečí vzniku
požáru nebo zranění.

• Dbejte na to, aby byly vinylové obaly a také materiál proti vlhkosti,
který je součástí balení, mimo dosah dětí.

• Zabraňte nárazu, pádu předmětů do výrobku a upuštění čehokoliv
na obrazovku.

• Netlačte silně na přední panel, a to ani rukou, ani žádnými ostrými
předměty (například nehty, tužkou či perem). Dbejte na to, aby
nedošlo kjeho poškrábání. Může dojít kpoškození obrazovky.

• Čištění

- Při čištění odpojte napájecí kabel a jemně jej otřete měkkým a
suchým hadříkem. Nestříkejte vodu ani jiné kapaliny přímo na
televizor. Nepoužívejte čisticí prostředky na sklo, osvěžovače
vzduchu, insekticidy, maziva, vosky (na vozidla, průmyslové),
abraziva, rozpouštědla, benzen, alkoholy atd., které mohou
poškodit výrobek a jeho panel. Jinak může dojít kúrazu
elektrickým proudem nebo poškození produktu.

3

ČESKY

Příprava

Dokupuje se zvlášť

•  Při pr vním zapnutí televizoru po dodání z výroby může inicializace
televizoru trvat několik minut.

•  Uvedený obrázek se může od vašeho televizoru lišit.

•  Nabídk a OSD (On Screen Display) vašeho televizoru se může mírně

lišit od obrázků vtéto příručce.

•  D ostupná menu amožnosti se mohou lišit od zdroje vstupu a
modelu výrobku, který používáte.

•  D o tohoto televizoru mohou být vbudoucnu přidány nové funkce.

•  Přístroj musí být nainstalován v místě s dobře přístupnou zásuvkou.

Uněkterých zařízení není kdispozici tlačítko zapnuto/vypnuto,
proto je třeba zařízení vypnout odpojením napájecího kabelu.

•  Položky dodané se zařízením se mohou vzávislosti na modelu lišit.

•  S pecikace výrobku nebo obsah tohoto návodu se mohou zdůvodu

zlepšení funkcí výrobku změnit bez předchozího upozornění.

•  Pro optimální připojení používejte kabely HDMI azařízení USB
srámečkem, který má tloušťku menší než 10mm ašířku menší
než 18mm. Pokud nelze kabel USB nebo paměťové zařízení USB
připojit kportu USB televizoru, použijte prodlužovací kabel, který
podporuje protokol .

B

A

•  Použijte certikovaný kabel slogem HDMI.

•  Pokud nepoužijete certikovaný kabel HDMI, obrazovka nemusí

zobrazovat nebo může dojít kchybě připojení. (Doporučené typy
kabelů HDMI)

- Vysokorychlostní kabel HDMI®/TM (3m nebo kratší)

- Vysokorychlostní kabel HDMI®/TM se sítí Ethernet (3m nebo
kratší)

B

*A ≦ 10 mm

A

*B ≦ 18 mm

Usamostatně dokupovaných položek může vzájmu zlepšení kvality
dojít bez předchozího upozornění kúpravám nebo změnám. Toto zboží
můžete zakoupit usvého prodejce. Tato zařízení fungují pouze surčitými
modely.
Název nebo technické řešení modelu se může změnit zdůvodu
zdokonalení funkcí produktů nebo změny určitých okolností nebo
uplatňovaných zásad ze strany výrobce.
Výrobce nenese odpovědnost za žádná zranění, škody ani problémy
skvalitou, které vzniknou používáním položky, která není uvedena níže
a byla zakoupena samostatně.

Dálkový ovladač Magic

(V závislosti na modelu)

AN-MR18BA

Zkontrolujte, zda model vašeho televizoru podporuje ve vlastnostech
bezdrátového modulu funkci Bluetooth; zkontrolujte také, zda lze tento
model použít sdálkovým ovladačem Magic.

Nástěnný držák doplňkového
zařízení (AV box)

(V závislosti na modelu)

W7AWB

4

ČESKY

Zvedání apřemístění
televizoru

Než přemístíte nebo zvednete televizor, prostudujte si následující
pokyny, abyste zabránili jeho poškrábání nebo poškození aaby přeprava
proběhla bezpečně bez ohledu na typ avelikost televizoru.

•  D oporučuje se přemísťovat televizor vkrabici nebo vobalovém
materiálu, ve kterém byl televizor původně dodán.

•  Než budete televizor přemísťovat nebo zvedat, odpojte napájecí
kabel ivšechny ostatní kabely.

•  Když držíte televizor, měla by obrazovka směřovat dopředu, aby
nedošlo kpoškození.

•  Uchopte pevně horní adolní rám televizoru. Dbejte, abyste se
nedotýkali průhledné části, reproduktoru nebo oblasti mřížky
reproduktoru. (Nelze použít pro model OLED65G8*)

•  Jednou rukou držte bok televizoru a druhou rukou spodní část
zařízení Companion Box (AV Box). (Při pokládání televizoru na zem
držte zařízení Companion Box (AV Box). Držení spodního skla by
mohlo vyústit v poranění.) (Pouze OLED65G8*)

•  Při přepravě televizor nevystavujte nárazům ani nadměrnému
třesení.

•  Při přepravě držte televizor ve vzpřímené poloze, nenatáčejte
televizor na stranu ani jej nenaklánějte doleva nebo doprava.

•  S nažte se příliš netlačit, aby nedošlo kohnutí šasi rámu a tím
kpoškození obrazovky.

•  Při manipulaci stelevizorem dejte pozor, abyste nepoškodili
vyčnívající tlačítka.

•  Nikdy se nedotýkejte obrazovky, aby nedošlo kjejímu
poškození.

•  Při přesunu televizor nedržte za držáky kabelů, protože
může dojít kjejich přetržení anáslednému zranění osob
apoškození televizoru.

•  Pokud podporovaný kabel není dostatečně dlouhý
kpropojení televizoru se zařízením Companion Box
(AV box), můžete použít prodlužovací kabel. (Pouze
OLED65/77W8*)

•  Nehromaďte věci na reproduktoru, ani na reproduktor
silně netlačte. Může dojít kpoškození nebo zhoršení
výkonu produktu.

•  Zamezte poškrabání nebo zasáhnutí skla kovovými
materiály nebo předměty. Mohlo by to vést k poškození
televizoru nebo k nehodě. (OLED65G8*)

•  Přepravu velkého televizoru by měly provádět nejméně 2osoby.

•  Při manuální přepravě televizoru držte televizor podle

následujícího vyobrazení.

(Pouze OLED65G8*)

5

ČESKY

Umístění televizoru na
stolek

(Pouze OLED65G8*)

1 Nakloněním zvedněte televizor do vzpřímené polohy na stolku.

•  Mezi televizorem a stěnou musí být volný prostor (minimálně) 10
cm pro zajištění správného větrání.

10 cm

10 cm

10 cm

10 cm

Upevnění na stěnu

(Pouze OLED65/77W8*)

Pokud připevňujete televizor kjiným stavebním materiálům, obraťte se
na kvalikované pracovníky.

10 cm

2 Zapojte napájecí kabel do elektrické zásuvky.

•  Při sestavování produktu nepoužívejte na závity šroubů
cizí látky (oleje, maziva apod.). (Mohlo by to způsobit
poškození produktu.)

•  Pokud televizor instalujete na stojan, je nutné provést
opatření proti jeho převrácení. Jinak se může výrobek
převrátit a způsobit zranění. (Pouze OLED65G8*)

•  Nepoužívejte jiné než schválené položky, jinak není
zaručena bezpečnost aživotnost výrobku.

•  Záruka se nevztahuje na poškození azranění způsobená
neschválenými položkami.

•  Ujistěte se, že jsou šrouby správně vloženy a bezpečně
utaženy. (Pokud nejsou utaženy dostatečně bezpečně,
může se televizor po instalaci naklonit dopředu.)
Neutahujte šrouby příliš velkou silou aby nedošlo
kpoškození anesprávnému utažení šroubů.

Nástěnný držák Š ablona pro vrtání otvorů

Šroub pro montáž na stěnu

Ø5 x L65

Šroub pro montáž na stěnu do

Ø3 x L18

• Zkontrolujte materiál stěny atloušťku povrchové vrstvy.

• Hmoždinku použijte pro materiály stěn, jako jsou beton, lehčený
beton, pevný přírodní kámen, zdivo změkkého přírodního kamene,
cihly aduté tvárnice, které neprasknou.

Materiál stěny Nástroje Šířk a stěny

Beton

Cihla

Přírodní kámen

Kovový panel

Překližka

Polystyrenový panel Provrtejte stěnu

Sádrokarton + překližka 30 mm

dřeva

Dodaná součást

Hmoždinka,
šroub pro montáž
na stěnu, vrták
Ø3/6/8mm

Šroub pro montáž
na stěnu, vrták
Ø1,8 mm

Hmoždinka

70 mm

30 mm

6

ČESKY

• Při instalaci na zeď ze sádrokartonových nebo polotvrdých
dřevovláknitých desek (MDF) upevněte vruty do dřevěných
sloupků, které podpírají stěnu. Pokud tam žádné dřevěné podpěry
nejsou, zkontrolujte před instalací vzdálenost od vnitřní stěny.

- 30mm a méně: Instalujte přímo na vnitřní stěnu pomocí 65mm
vrutu.

- 30mm a více: Instalujte pomocí samostatného závěsu.

Zeď

• Při instalaci nástěnného držáku, zkontrolujte polohu dřevěných
sloupků pomocí vyhledávače sloupků. Poté, než budete pokračovat,
upevněte vruty nejméně do dvou různých sloupků.

Sloupek

Připevnění ke zděným stěnám

Postupuje podle níže uvedených pokynů.

1 Pomocí vrtáku Ø8mm vy vrtejte otvor pro umístění hmoždinky

hluboký 80 mm až 100mm.

2 Vyčistěte vyvrtaný otvor.

3 Zasuňte utěsněnou hmoždinku do otvoru. (Při vkládání hmoždinky

použijte kladívko.)

Nástěnný držák

• Při instalaci produktu na stěnu zmateriálu, který není vpřehledu
uveden, nainstalujte produkt tak, aby každý bod snesl zatížení
vtahu ohmotnosti 70kgf (686N) astřihové zatížení ohmotnosti
100kgf (980N) nebo vyšší.

• Použijte vrták Ø8mm pro beton avrtací kladivo (příklepovou
vrtačku).

Potřebné nástroje

• Křížový šroubovák (ruční nebo elektrický), vrták Ø 3/6/8 mm,
vodováha, podpovrchový vyhledávač, vrtačka

Hmoždinka

4 Přiložte nástěnný držák na stěnu avyrovnejte polohy otvorů.

Umístěte díl pro seřízení úhlu směrem nahoru.

Nástěnný držák

5 Vyrovnejte šrouby pro montáž na stěnu sotvory autáhněte je. Poté

šrouby dotáhněte utahovacím momentem osíle 45 kgf/cm až 60kgf/
cm.

Šroub pro montáž na stěnu

7

ČESKY

•  Při montáži televizoru na stěnu dbejte na to, aby
ze zadní strany TV po instalaci nevisely napájecí a
signálové kabely.

•  Neinstalujte tento výrobek na stěnu, pokud by tam
byl vystaven působení oleje nebo olejové mlhy. To by
mohlo výrobek poškodit azpůsobit jeho pád.

•  D bejte, aby děti nešplhaly nebo se nevěšely na
televizor.

•  Použijte podložku nebo skříňku, která je dostatečně
pevná avelká, aby unesla televizor.

•  Při instalaci produktu nejpr ve zkontrolujte, zda je
stěna dostatečně silná. Použijte dodané hmoždinky
ašrouby.

- Pokud byste použili hmoždinky ašrouby,
které nejsou určené výrobcem, nemusí udržet
hmotnost produktu amůže dojít kproblémům
sbezpečností.

•  Použijte dodaný kabel zpříslušenství. Vopačném
případě může tření mezi produktem astěnou způsobit
poškození konektoru.

•  Kvr tání otvorů do stěny použijte vrtačku avrták
spožadovaným průměrem. Dodržujte také pokyny
týkající se hloubky děr.

- Jinak může být produkt nainstalován nesprávně
azpůsobit problémy sbezpečností.

•  Instalaci produktu provádějte vbezpečnostních
rukavicích. Nepoužívejte holé ruce.

- Jinak může dojít ke zranění.

•  Pokud po nainstalování nástěnného držáku nepřiléhají
některé jeho části ke stěně, použijte kpřichycení
nástěnného držáku ke stěně oboustrannou pásku,
která je součástí příslušenství.

•  Pokud po použití šroubů pro montáž na stěnu do dřeva
některé části nástěnného držáku nepřiléhají ke stěně,
použijte zbylé šrouby.

•  Je nutné používat pouze šrouby pro montáž na stěnu
dodané jako příslušenství.

•  Pokud chcete připojit televizní kabel, který se připojuje
kpřepážce zadního panelu, použijte přiloženou
šablonu pro vrtání otvorů.

Použití bezpečnostního systému
Kensington

(Pouze OLED65W8*)
Konektor bezpečnostního systému Kensington se nachází na zadní
straně zařízení Companion Box (AV box). Další informace oinstalaci
apoužívání naleznete vnávodu přiloženém kbezpečnostnímu systému
Kensington nebo na webové stránce http://www.kensington.com.

Připojení

Ktelevizoru lze připojit různá externí zařízení apřepínáním režimů
vstupů volit určité externí zařízení. Další informace o připojování
externích zařízení najdete vnávodu konkrétního zařízení.

Anténa/kabel

Připojte televizor knástěnné zásuvce antény pomocí kabelu RF (75Ω).

•  Jestliže budete používat více než 2televizory, použijte rozdělovač
signálu.

•  Jestliže má obraz špatnou kvalitu, nainstalujte správným
způsobem zesilovač signálu, aby se kvalita zlepšila.

•  Pokud je kvalita obrazu spřipojenou anténou špatná, zkuste
anténu natočit správným směrem.

•  K abel antény apřevaděč nejsou součástí dodávky.

•  Vpřípadě lok ality, kde není podporováno vysílání vrozlišení ULTRA

HD, nedokáže tento televizor přijímat vysílání vrozlišení ULTRA HD
přímo. (V závislosti na modelu)

8
