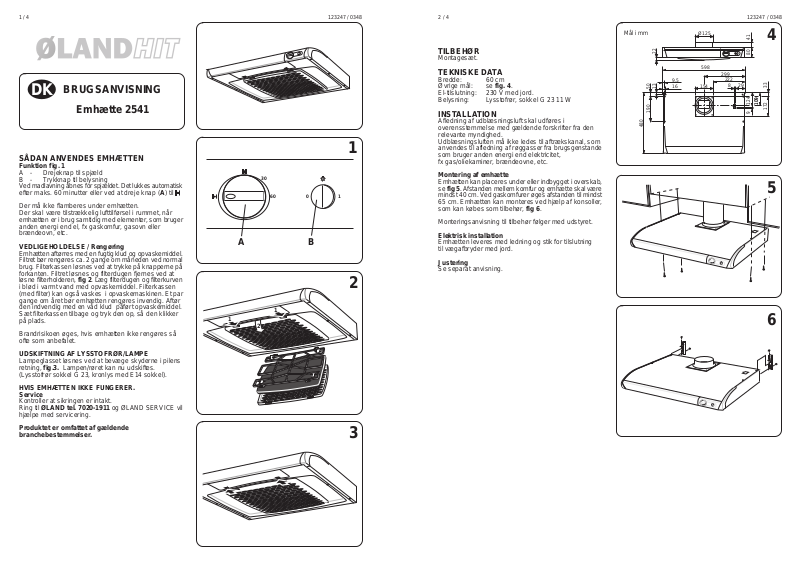

DK
BRUGSANVISNING
Emhætte 2541
Funktion fig. 1
A - Drejeknap til spjæld B - Trykknap til belysning Ved madlavning åbnes for spjældet. Det lukkes automatisk efter maks. 60 minutter eller ved at dreje knap (A) til
Der må ikke flamberes under emhætten. Der skal være tilstrækkelig lufttilførsel i rummet, når emhætten er i brug samtidig med elementer, som bruger anden energi end el, fx gaskomfur, gasovn eller brændeovn, etc.
VEDLIGEHOLDELSE / Rengøring
Emhætten aftørres med en fugtig klud og opvaskemiddel. Filtret bør rengøres ca. 2 gange om måneden ved normal brug. Filterkassen løsnes ved at trykke på knapperne på forkanten. Filtret løsnes og filterdugen fjernes ved at løsne filterholderen, fig 2. Læg filterdugen og filterkurven i blød i varmt vand med opvaskemiddel. Filterkassen (med filter) kan også vaskes i opvaskemaskinen. Et par gange om året bør emhætten rengøres invendig. Aftør den indvendig med en våd klud påført opvaskemiddel. Sæt filterkassen tilbage og tryk den op, så den klikker på plads.
Brandrisikoen øges, hvis emhætten ikke rengøres så ofte som anbefalet.
A
Mål i mm
TILBEHØR
Montagesæt.
TEKNISKE DATA
Bredde: 60 cm Øvrige mål: se fig. 4. El-tilslutning: 230 V med jord. Belysning: Lysstofrør, sokkel G 23 11 W
INSTALLATION
Afledning af udblæsningsluft skal udføres i overensstemmelse med gældende forskrifter fra den relevante myndighed. Udblæsningsluften må ikke ledes til aftrækskanal, som
1
30
60
0
1
B
anvendes til afledning af røggasser fra brugsgenstande som bruger anden energi end elektricitet, fx gas/oliekaminer, brændeovne, etc.
Montering af emhætte
Emhætten kan placeres under eller indbygget i overskab, se fig 5. Afstanden mellem komfur og emhætte skal være mindst 40 cm. Ved gaskomfurer øges afstanden til mindst 65 cm. Emhætten kan monteres ved hjælp af konsoller, som kan købes som tilbehør, fig 6.
Monteringsanvisning til tilbehør følger med udstyret.
Elektrisk installation
Emhætten leveres med ledning og stik for tilslutning til vægafbryder med jord.
Justering
Se separat anvisning.
50
190
480
13 22
9,5 16
Ø
598
154
125
299
222
8 29
80 41
124 9
109
109
4
33
172
5
2
1
1
2
6
UDSKIFTNING AF LYSSTOFRØR/LAMPE
Lampeglasset løsnes ved at bevæge skyderne i pilens retning, fig.3. Lampen/røret kan nu udskiftes. (Lysstofrør sokkel G 23, kronlys med E14 sokkel).
HVIS EMHÆTTEN IKKE FUNGERER. Service
Kontroller at sikringen er intakt. Ring til ØLAND tel. 7020-1911 og ØLAND SERVICE vil hjælpe med servicering.
Produktet er omfattet af gældende branchebestemmelser.
3
3
3 / 4
123247 / 0348 /PMH
2 / 4
123247 / 0348
S
BRUKSANVISNING
Spiskåpa 2541
SÅ HÄR ANVÄNDS SPISKÅPAN
Funktion fig. 1
A - Vred för spjäll B - Tryckknapp för belysning
Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max. 60 min. eller genom att vredet vrids till
Att flambera under spiskåpan är inte tillåtet. Tillräckligt med luft måste tillföras rummet när spiskåpan används samtidigt med produkter som använder annan energi än el-energi, t.ex. gasspis, gas/braskaminer, ved/oljepannor etc.
SKÖTSEL / Rengöring
Spiskåpan torkas av med våt trasa och diskmedel. Filtret bör rengöras ca 2 gånger i månaden vid normal användning. Lossa filterkassetten genom att trycka in snäppena i framkant, tag isär filtret och avlägsna filterduken genom att lossa filterhållaren, fig 2. Blötlägg filterduken och filterkorgen i varmt vatten blandat med diskmedel. Filterkassetten (med filter) kan även diskas i maskin. Någon gång per år bör spiskåpan rengöras invändigt. Torka invändigt med våt trasa och diskmedel. Sätt tillbaka filterkassetten och tryck upp så att den låser fast i snäppena.
Mått i mm
125
Ø
4
80 41
TILLBEHÖR
Trumsats för anslutning till imkanal. Fläktöverskåp. (Skåphöjd 110 cm.) Konsolsats
50
13 22
9,5 16
598
154
299
222
8 29
33
TEKNISKA UPPGIFTER
Bredd: 60 cm Övriga mått: se fig. 4. Elanslutning: 230 V ~ med skyddsjord Belysning: Lysrör sockel G 23 11 W
190
480
124 9
109
109
172
INSTALLATION
Avledning av utblåsningsluften skall utföras i enlighet
1
30
60
A
0
1
B
2
1
1
2
med föreskrifter utfärdade av berörd myndighet. (Boverket ) Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t.ex. gas/braskaminer, ved/oljepannor etc.
Montering spiskåpa
OBS! Vid montering med anslutningsslang, måste slangen monteras sträckt närmast stosen, fig 5.
Spiskåpan kan placeras under eller infälld i skåpraden, se fig 6. Avståndet mellan spis och kåpa måste vara minst 40 cm. Vid gasspis ökas avståndet till 65 cm. Kåpan kan även monteras med hjälp av konsoler som kan köpas som tillbehör, fig. 7.
Anvisning för montering av tillbehör medföljer dessa.
Elektrisk installation
Spiskåpan levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag.
Injustering
Se separat anvisning.
5
6
Risken för brandspridning ökar om spiskåpan inte rengörs så ofta som anges.
BYTE AV LYSRÖR
Lampglaset lossas genom att snäppena trycks i pilens riktning, fig.3. Lysröret är nu åtkomlig för byte. ( Lysrör sockel G 23 )
OM SPISKÅPAN INTE FUNGERAR
Service
Kontrollera att säkringen är hel. Prova belysning och samtliga hastigheter så att Du vet vad som inte fungerar. Ring till ØLAND tel. 7020-1911 och ØLAND SERVICE hjälper till så att Du får snabbaste och bästa service.
Produkten omfattas av gällande EHL-bestämmelser
3
3
7
