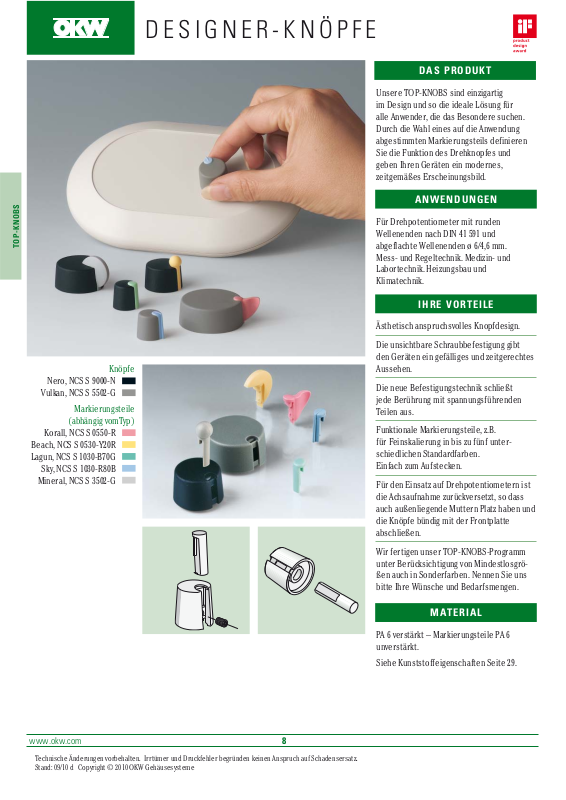

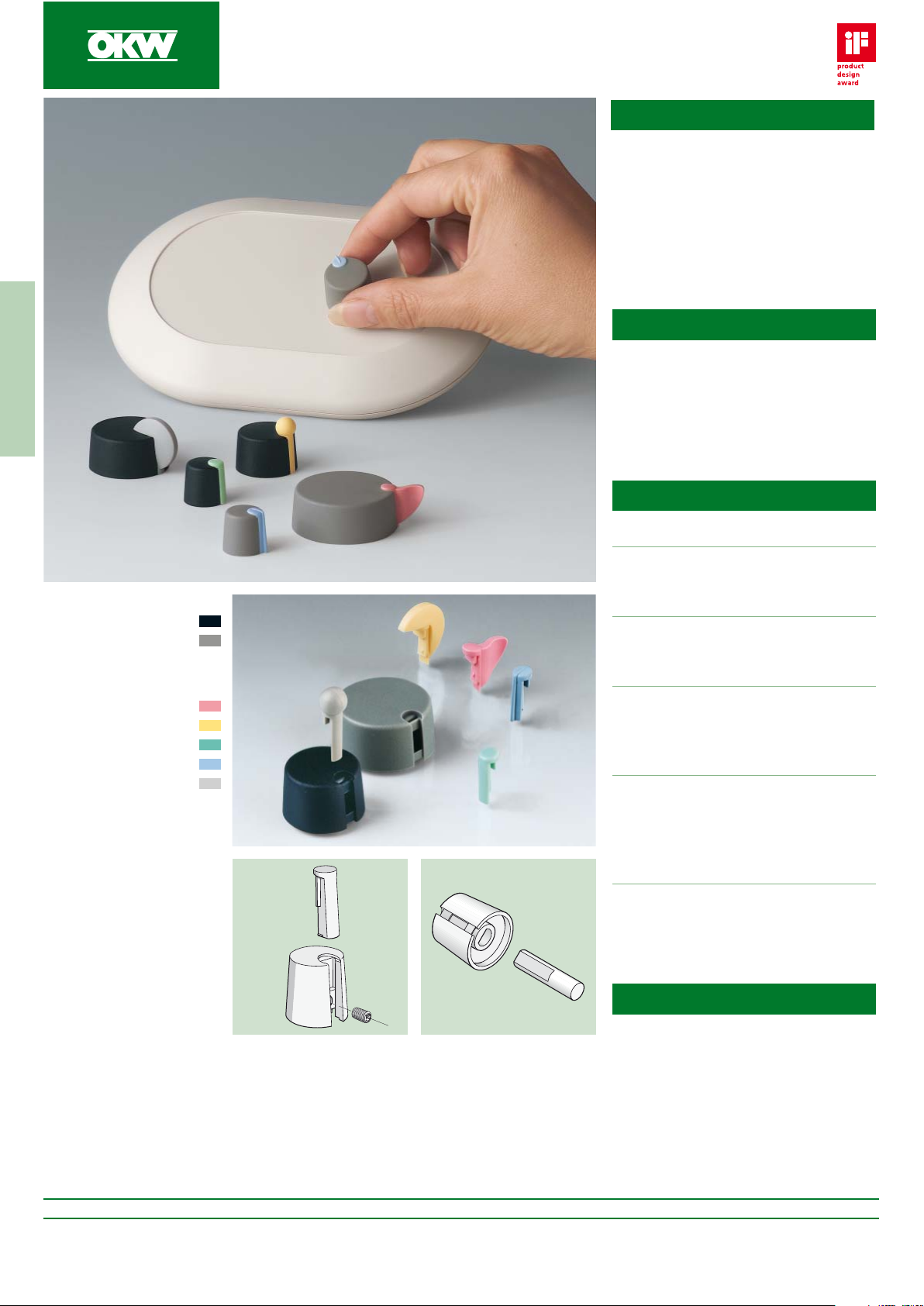

Page 1
Technische Änderungen vorbehalten. Irrtümer und Druckfehler begründen keinen Anspruch auf Schadensersatz.
Stand: 09/10 d Copyright © 2010 OKW Gehäusesysteme
8
www.okw.com
DESIGNER-KNÖPFE
TOP-KNOBS
Knöpfe
Nero, NCS S 9000-N
Vulkan, NCS S 5502-G
Markierungsteile
(abhängig vomTyp)
Korall, NCS S 0550-R
Beach, NCS S 0530-Y20R
Lagun, NCS S 1030-B70G
Sky, NCS S 1030-R80B
Mineral, NCS S 3502-G
Unsere TOP-KNOBS sind einzigartig
im Design und so die ideale Lösung für
alle Anwender, die das Besondere suchen.
Durch die Wahl eines auf die Anwendung
abgestimmten Markierungsteils definieren
Sie die Funktion des Drehknopfes und
geben Ihren Geräten ein modernes,
zeitgemäßes Erscheinungsbild.
Für Drehpotentiometer mit runden
Wellenenden nach DIN 41 591 und
abgeflachte Wellenenden ø 6/4,6 mm.
Mess- und Regeltechnik. Medizin- und
Labortechnik. Heizungsbau und
Klimatechnik.
Ästhetisch anspruchsvolles Knopfdesign.
Die unsichtbare Schraubbefestigung gibt
den Geräten ein gefälliges und zeitgerechtes
Aussehen.
Die neue Befestigungstechnik schließt
jede Berührung mit spannungsführenden
Teilen aus.
Funktionale Markierungsteile, z.B.
für Feinskalierung in bis zu fünf unterschiedlichen Standardfarben.
Einfach zum Aufstecken.
Für den Einsatz auf Drehpotentiometern ist
die Achsaufnahme zurückversetzt, so dass
auch außenliegende Muttern Platz haben und
die Knöpfe bündig mit der Frontplatte
abschließen.
Wir fertigen unser TOP-KNOBS-Programm
unter Berücksichtigung von Mindestlosgrößen auch in Sonderfarben. Nennen Sie uns
bitte Ihre Wünsche und Bedarfsmengen.
PA 6 verstärkt – Markierungsteile PA 6
unverstärkt.
Siehe Kunststoffeigenschaften Seite 29.
MATERIAL
IHRE VORTEILE
ANWENDUNGEN
DAS PRODUKT

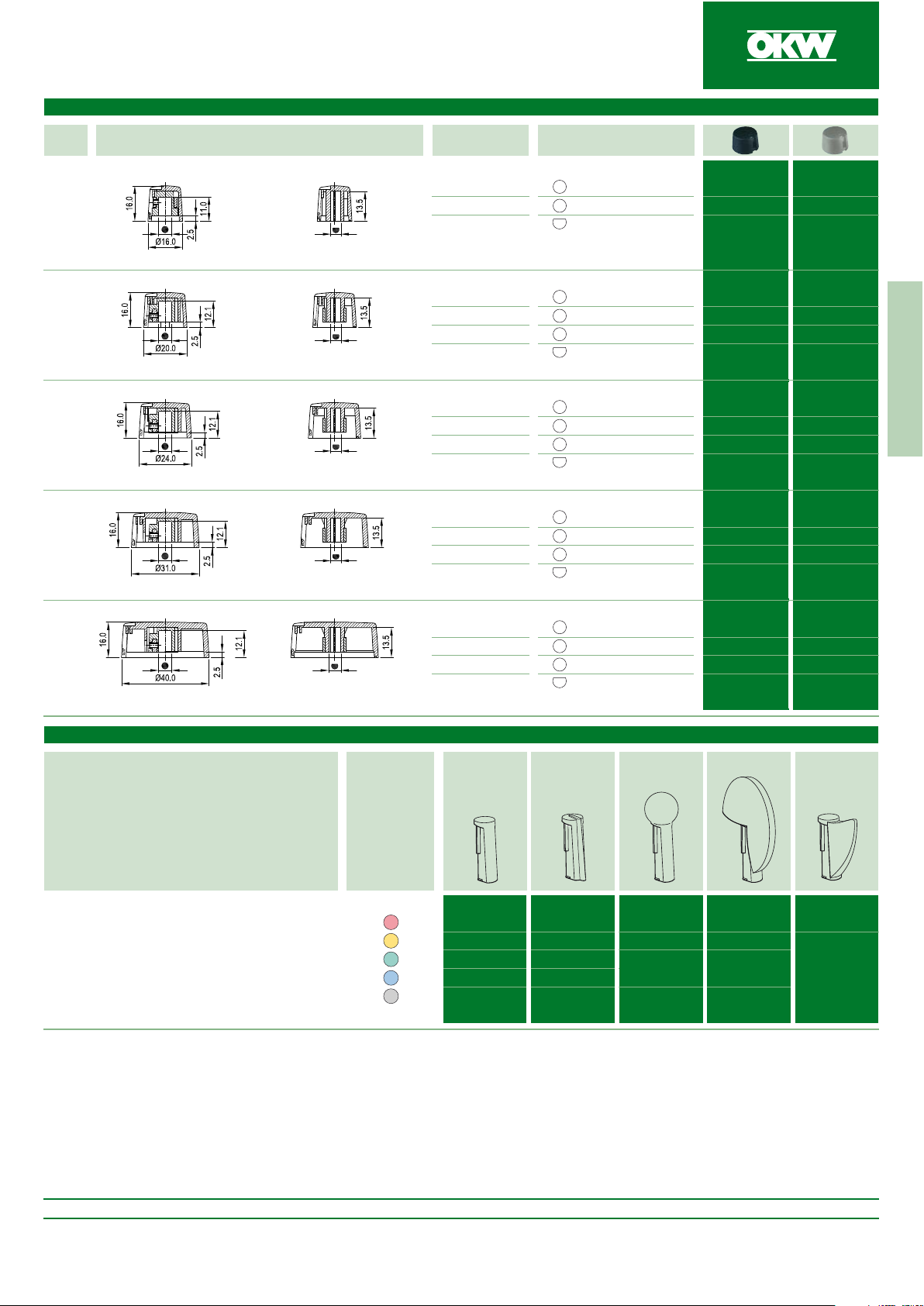

Page 2
MARKIERUNGSTEILE
Für TOP-KNOB ø 16 – 40 Farbe
Pin Skala Globe Disk Wing
Markierungsteile einfach zum Aufstecken,
auch nachträgliches Austauschen ist möglich.
A 11 01 003 A 11 05 003 A 11 04 003
A 11 01 004 A 11 05 004 A 11 02 004 A 11 03 004
A 11 01 005 A 11 05 005
A 11 01 006 A 11 05 006
A 11 01 007 A 11 05 007 A 11 02 007 A 11 03 007
9
aktuelle Zeichnungen im Internet
TOP-KNOBS
TOP-KNOB
Größe
ø
Maße in mm
„rundes“ Wellenende*
1
„abgeflachtes“ Wellenende*
2
Max. Anzugs-
drehmoment
Achsbohrung
Typ D
16
0,4 Nm 4 mm
A 10 16 049 A 10 16 048
0,4 Nm 6 mm
A 10 16 069 A 10 16 068
6/4,6 mm
A 10 16 649 A 10 16 648
20
0,5 Nm 4 mm
A 10 20 049 A 10 20 048
0,5 Nm 6 mm
A 10 20 069 A 10 20 068
0,5 Nm 1/4"
A 10 20 639 A 10 20 638
6/4,6 mm
A 10 20 649 A 10 20 648
24
0,6 Nm 4 mm
A 10 24 049 A 10 24 048
0,6 Nm 6 mm
A 10 24 069 A 10 24 068
0,6 Nm 1/4"
A 10 24 639 A 10 24 638
6/4,6 mm
A 10 24 649 A 10 24 648
31
0,6 Nm 4 mm
A 10 31 049 A 10 31 048
0,6 Nm 6 mm
A 10 31 069 A 10 31 068
0,6 Nm 1/4"
A 10 31 639 A 10 31 638
6/4,6 mm
A 10 31 649 A 10 31 648
40
0,65 Nm 4 mm
A 10 40 049 A 10 40 048
0,65 Nm 6 mm
A 10 40 069 A 10 40 068
0,65 Nm 1/4"
A 10 40 639 A 10 40 638
6/4,6 mm
A 10 40 649 A 10 40 648
TOP-KNOBS
*1Seitliche Schraubbefestigung mittels Gewindestift mit Innensechskant (1,5 mm) und Ringschneide.
*
2
Zum Aufstecken auf Achsen mit abgeflachten Wellenenden. Die Achsabflachung zeigt zur Einstecköffnung für die Markierungsteile.
