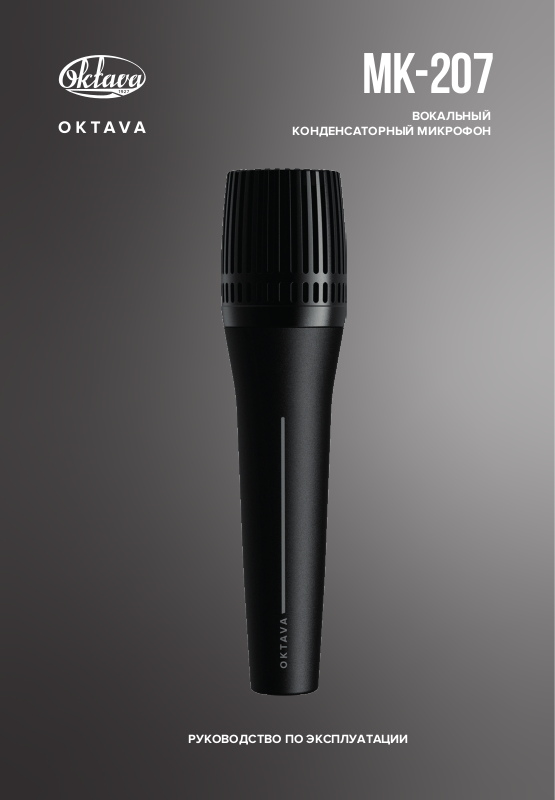

КОНДЕНСАТОРНЫЙ МИКРОФОН
ВОКАЛЬНЫЙ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Page 2
Page 3
содержание
О компании
Указания по безопасности
Назначение
комплектность
Подготовка к работе
Подключение
Особенности применения
эксплуатация и хранение
технические характеристики
возможные неисправности
гарантии изготовителя
Заметки
свидетельство о приемке/продаже
Гарантийный талон
4
5
6
7
8
9
10
11
12
14
15
16
17
18
3
Page 4
о компании
ООО «Октава Дизайн и Маркетинг» — R&D-центр, созданный на базе тульского
завода «Октава», — крупнейшего государственного производителя электроакустики
в России, существующего с 1927 года (входит в Госкорпорацию Ростех).
Согласно стратегии диверсификации центр занимается разработкой современных цифровых
звукопередающих устройств. Разрабатывает и выпускает высокотехнологичные
гражданские изделия 8 продуктовых групп.
Продуктовые направления компании: профессиональные проводные микрофоны и
беспроводные микрофонные системы, микрофоны и гарнитуры для промышленного
применения, диспетчерской связи и слуховые аппараты. Предприятие отвечает за
маркетирование, продвижение и реализацию на внутреннем и международных рынках
продукции под брендом Октава.
С 2019 года компания вывела на рынок несколько высокотехнологичных продуктов
и реализовала проект по выпуску цифровых слуховых аппаратов НОТА®.
Именно в микрофон «Октавы» Юрий Гагарин сказал свое знаменитое «Поехали!».
Бренд признан во всем мире. Среди наиболее известных артистов и музыкальных
деятелей, использующих микрофоны Октава: U2, Sting, Iron Maiden, Radiohead, Мэрилин
Мэнсон, Найк Борзов, Little Big, Хор Турецкого, Юрий Музыченко, Лариса Долина, Леонид
Агутин, Бурито, Клава Кока, Антон Лапенко и многие другие звезды. С микрофонами
«Октава» уже успели поработать множество иностранных профессионалов в области звука —
британский музыкальный продюсер и звукоинженер Хью Чарльз Пэдхам (The Police, Sting),
основатель и владелец компании Electrical Audio, Стивен Фрэнк Альбини (Nirvana, Jimmy
Page, PJ Harvey, Robert Plant). Пользуются «Октавой» эксперт AES из Великобритании Мартин
Митчел, американский звукорежиссер и вице-президент Rаinbow ENC Лионель Джош Ли,
звукорежиссер Tritone Studios Luxembourg Джордж Мейджер (Roy Swanson, Maria Vicente).
В 2021 году бренд Chanel использовал для съемок российский микрофон Октава.
ООО «Октава Дизайн и Маркетинг» является владельцем товарных знаков OKTAVA®
и НОТА®. Статус российского производителя подтвержден Минпромторгом России.
4
Page 5
Указания
по безопасности
Перед использованием микрофона внимательно изучите
руководство по эксплуатации.
Храните руководство в надежном, доступном для всех
пользователей месте.
Всегда передавайте микрофон третьим лицам вместе
с руководством по эксплуатации.
Используйте микрофон только по назначению в соответствии
с данным руководством.
Не допускайте попадания жидкости в микрофон, она может
вызвать короткое замыкание в электронных узлах или
повредить механические узлы.
Очищайте микрофон только мягкой, слегка увлажненной
тканью. Растворители или чистящие средства могут повредить
поверхность или попасть внутрь изделия.
Не подвергайте микрофон воздействию предельно низких
и предельно высоких температур, высокой влажности и
ветровым потокам со скоростью более 5 м/с.
Следите за наличием заземления.
Берегите от ударов и падений.
Не вскрывайте корпус микрофона самостоятельно.
На микрофоны, вскрытые клиентами самостоятельно, гарантия
не распространяется.
5
Page 6
Назначение
Микрофон ручной конденсаторный с внешней поляризацией
капсюля МК-207 предназначен для записи и звукоусиления
вокала, речи, музыкальных инструментов на концертных
площадках, студиях звукозаписи и других мероприятиях.
особенности
Высокий уровень предельного звукового давления;
Низкий уровень нелинейных искажений;
Высокая чувствительность;
Низкий уровень собственных шумов;
Встроенный композитный поп фильтр;
Низкий выходной импеданс;
Высокая устойчивость к электромагнитным помехам;
Возможность работы при нестабильном фантомном питании;
Эффективная амортизация капсюля;
Прочный и жёсткий алюминиевый корпус;
Классический дизайн в сочетании с современной эргономичной
формой;
Изготовлен в России.
области применения*
речь/вокал;
рояль;
струнные;
духовые;
ударные.
* У творчества нет рамок – ищите свои решения!
6
Page 7
Комплектность
Микрофон МК-207
1.
Микрофонный держатель
2.
Ветрозащитный колпачок
3.
Руководство по эксплуатации
4.
Упаковка
5.
6. Чехол
7
Page 8
ПОДГОТОВКА
К РАБОТЕ

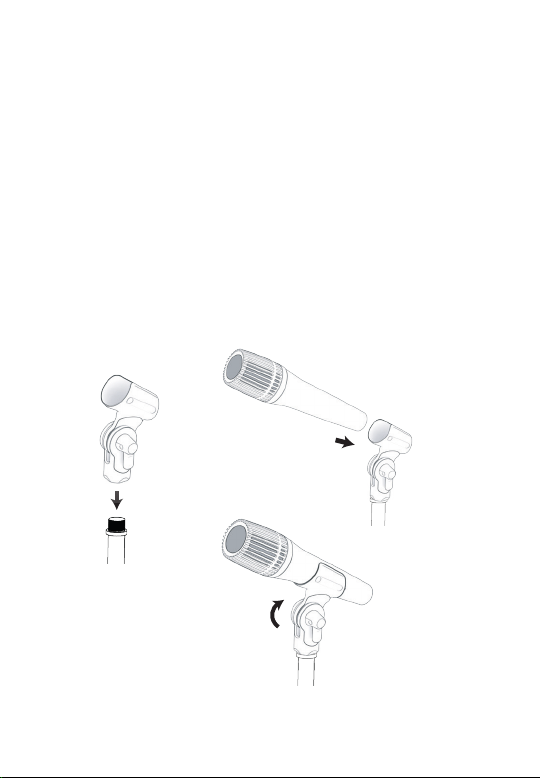

установка микрофона в держатель
1. Закрепите микрофонный держатель на микрофонно й
стойке (рис. 1)
2. Установите микрофон в держатель согласно схеме (рис. 2)
3. Установите микрофон под необходимым углом и затяните
его лепестковым зажимным винтом (рис. 3)
рис. 2
рис. 1
рис. 3
8
Page 9
ПОДКЛЮЧЕНИЕ
Присоединение микрофона
1. Отключите фантомное питание.
2. Присоедините микрофон к микшерному пульту

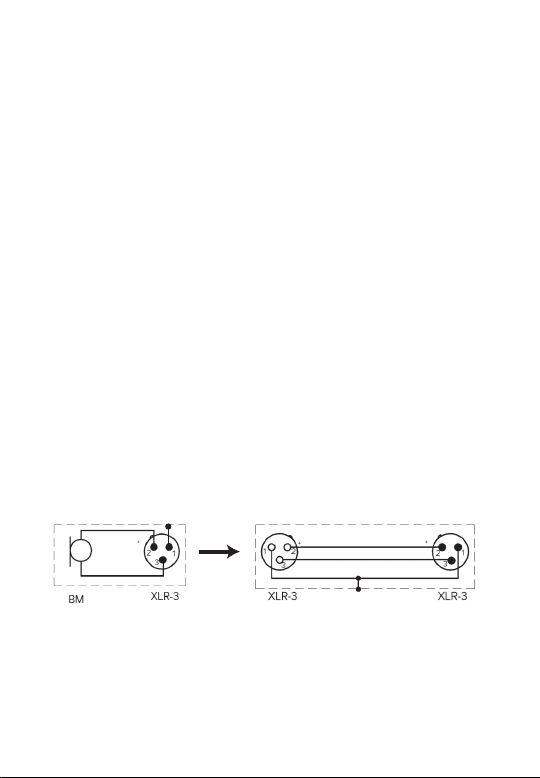

или аудиоинтерфейсу микрофонным кабелем XLR-3 (рис. 4)
3. Включите фантомное питание.
4. Микрофон обеспечивает заявленные технические характерис-
тики через 60 секунд после подачи фантомного питания.
Внимание! Не рекомендуется производить подключение
и отключение микрофона при включенном фантомном
питании микрофонного входа.
рис. 4
9
Page 10
Особенности применения
1. Направьте микрофон на источник звука.
2. Для подавления внешних шумов следите за тем, чтобы
в активной зоне микрофона отсутствовали посторонни е
источники звука.
3. Для увеличения срока эксплуатации микрофона при работе
с вокалистами рекомендуется использовать ветрозащитный
колпачок (рис. 5).

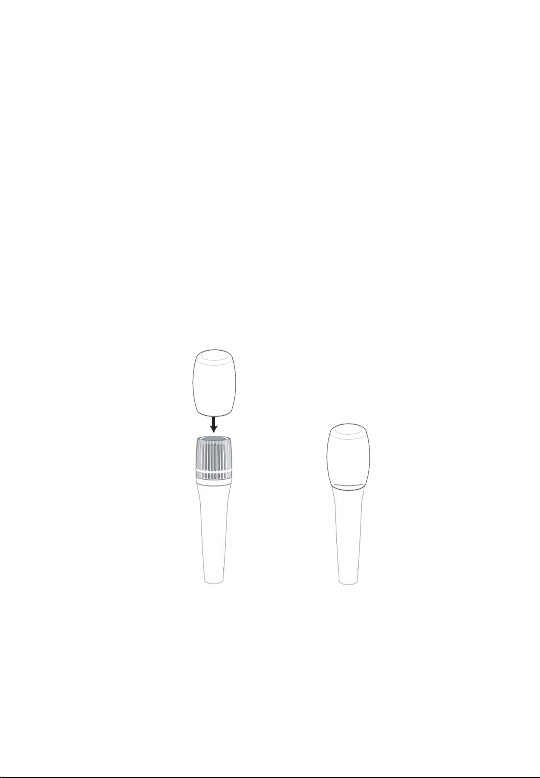

рис. 5
10
Page 11
эксплуатация и хранение
Микрофон предназначен для работы в закрытых помещениях и открытых
площадках (не допускается воздействие на микрофон атмосферных осадков),
при температуре окружающего воздуха от 1 °С до 45 °С и относительной
влажности воздуха до 98% при 35°С.
Не подвергайте микрофон резким сотрясениям и ударам.
Не допускайте попадания воды внутрь микрофона.
Не используйте для протирки микрофона органические растворители (бензин,
дихлорэтан, спирт и др.).
Не используйте и не храните микрофон в помещениях, содержащих в воздухе
кислотные и другие агрессивные примеси.
При использовании микрофона в условиях наличия воздушных потоков
со скоростью более 0,5 м/с рекомендуется использовать микрофон с внешней
ветрозащитой идущей в комплекте поставки или ветрозащитой, обладающей
аналогичными свойствами.
При использовании микрофона для записи речи или вокала, если позволяют
условия, рекомендуется использовать дополнительный поп фильтр.
Во избежание помех в сигнале с микрофона не рекомендуется использовать
микрофон вблизи источников сильного электромагнитного излучения
(силовых трансформаторов, сварочных аппаратов и т.д.).
Храните микрофон в сухом, чистом помещении при комнатной температуре,
используя упаковку или чехол, поставляемый в комплекте.
После нахождения микрофона в климатических условиях несоответствующим
условиям эксплуатации перед началом работы необходимо выдержать
микрофон не менее 1 часа в климатических условиях, соответствующих
условиям эксплуатации.
Рекомендуется при работе закреплять микрофон в устройствах (стойках,
штативах) обеспечивающих минимизацию передачи вибраций
на корпус микрофона.
Не рекомендуется при проверке микрофона дуть в него, лучше
сказать контрольную фразу или провести пальцем по поверхности
решетки или ветрозащитного колпачка.
11
Page 12
Технические
характеристики
Характеристика направленности
Рабочий диапазон частот
Чувствительность на 1000 Гц
Уровень эквивалентного звукового
давления, обусловленный
собственным шумом, не более
Модуль полного электричес кого
сопротивления, не более
Средний перепад чувствительности
для углов приема
0°-90° в диапазоне частот
250-4000 Гц, не менее
Средний перепад чувствительности
для углов приема
0°-180° в диапазоне частот
250-4000 Гц, не менее
Уровень предельного звукового
давления, на частоте
1000 Гц , при коэффициенте суммарных
гармонических искажений 0,5%, не менее
Ток потребления, не более 5 мА
Электропитание
Тип разъема
Габаритные размеры
Вес
12
(типовое значение 24 мВ/Па)
48 В фантомное питание
Кардиоида
20 – 20 000 Гц
не менее 18 мВ/Па
ICE61938
Ø 44×185 мм
16 дБА
50 Ом
7 дБ
10 дБ
140 дБ
XLR-3
350 г
Page 13
частотная
характеристика
Индивидуальная частотная характеристика
чувствительности
13
Page 14
Возможные
неисправности
Проблема Возможная
Микрофон
не работает
Искажение
звука
Глухой звук
14
причина
Микшерный пульт
не соединен с сетью.
Не включено фантомное питание на микшерном пульте.
Неверно настроена
входная чувствительность
или предусиление
последующего усилителя.
Передача корпусного
шума.
Присутствует фоновый
шум частотой 50 Гц.
Не учитывается
характеристика
направленности.
Рекомендации
по устранению
Проверьте
присоединение к сети.
Проверьте
соответствующие
кнопки включения.
Уменьшите входную
чувствительность
или предусиление
последующего прибора
таким образом, чтобы
осталось достаточно
резерва модуляции.
Используйте
подходящее крепление
на микрофонную стойку.
Проверьте подключение
заземления.
Проверьте правильность
установки микрофона.
Page 15
Гарантии
изготовителя
Предприятие-изготовитель гарантирует соответствие технических
характеристик микрофона при соблюдении потребителем
условий и правил эксплуатации и хранения, установленных
в настоящем руководстве.
Гарантийный срок изделия — 24 месяца со дня приобретения
потребителем.
Предприятие-изготовитель в течение гарантийного срока
гарантирует безвозмездную замену или ремонт микрофона,
не соответствующего требованиям настоящего руководства
по вине предприятия-изготовителя.
Без предъявления свидетельства о продаже претензии
к микрофону не принимаются.
Средний срок службы микрофона 10 лет, по истечении данного
срока, необходима замена поролоновых вставок и перепроверка
параметров микрофона.
Пожалуйста, после окончания срока службы утилизируйте
микрофон в местном пункте приема вторсырья или в центре
утилизации.
15
Page 16
Предприятиеизготовитель:
ООО «Октава Дизайн и Маркетинг»
Юр. адрес: Россия, 300041, г. Тула, ул. Каминского, д. 24,
пом. 82, этаж 2
Справочная служба: 8 800 775 3 559
[email protected]
oktavadm.ru
www.oktavatula.com
Товарный знак ОKTAVA, зарегистрирован 19.12.2023 за
номером 989350 в Государственном реестре товарных знаков
и знаков обслуживания Российской Федерации.
Производитель: ООО «Октава ДМ»
ООО Октава ДМ оставляет за собой право вносить изменения
в комплектацию, дизайн,
функциональные возможности изделий, в том числе
в техническое и программное обеспечение, без
предварительного уведомления потребителей.
Page 17
свидетельство о приемке
марка изделия
серийный номер
Изготовлен и признан годным к эксплуатации
Главный контролер
М.П. личная подпись
год, месяц, число
расшифровка подписи
свидетельство о продаже
марка изделия
серийный номер
наименование торговой организации
М.П. подпись продавца
год, месяц, число
расшифровка подписи
с условиями гарантии ознакомлен и согласен
подпись покупателя
расшифровка подписи
Page 18
Гарантийный талон
На гарантийное обслуживание (ремонт) № 1
Микрофон конденсаторный МК-207
№
серийный номер изделия
дата поступления в ремонт
ответственный за ремонт Ф.И.О
подпись
М.П.
Гарантийный талон
На гарантийное обслуживание (ремонт) № 2
Микрофон конденсаторный МК-207
№
серийный номер изделия
дата поступления в ремонт
ответственный за ремонт Ф.И.О
М.П.
подпись
Page 19
Гарантийный талон
На гарантийное обслуживание (ремонт) № 1
Микрофон конденсаторный МК-207
№
серийный номер изделия
дата поступления в ремонт
причина поступления в ремонт
кем продано
подпись продавцаМ.П.
Page 20
сведения о проведенном ремонте
М.П.
ремонтной организации
адрес владельца
Ф.И.О. и подпись владельца
подпись, расшифровка
Page 21
Гарантийный талон
На гарантийное обслуживание (ремонт) № 2
Микрофон конденсаторный МК-207
№
серийный номер изделия
дата поступления в ремонт
причина поступления в ремонт
кем продано
М.П.
подпись продавца
Page 22
сведения о проведенном ремонте
М.П.
ремонтной организации
адрес владельца
Ф.И.О. и подпись владельца
подпись, расшифровка
Page 23
Page 24
Россия, 300041, г. Тула, ул. Каминского, д. 24, пом. 82, этаж 2
ООО «Октава ДМ»
82 rm, 2nd fl, 24 Kaminskogo st, Tula, 300041, Russia
Oktava Design & Marketing LLC
Loading...
